Как соединить инфракрасный теплый пол между собой: как подключить, схема, как установить правильно, как смонтировать, положить провод

Содержание

Инструкция по монтажу инфракрасного теплого пола своими руками

Монтаж инфракрасного теплого пола под ламинат, паркет, ковролин, линолеум

Смотрите также: видео монтажа теплого пола своими руками из инфракрасной пленки, матов и кабеля

Схема подключения пленочного теплого пола

Этапы подключения пленочного теплого пола

1. На подготовленную поверхность уложить рулонный теплоотражающий материал.

В качестве теплоотражающего материала разрешается применение материала, покрытого металлизированной лавсановой или полипропиленовой пленкой.

2. Разрезать термоплёнку на полосы необходимой длины и уложить их лицевой стороной вверх (медной шиной вниз).

По рекомендации изготовителя термопленкой достаточно покрывать 70—80% от общей площади пола, отступив по периметру помещения, с расчетом на мебель, бытовую технику и др. Резать термоппенку разрешается только в местах, обозначенных специальным знаком . Шаг реза 250 мм.

3 .Прикрепить электрические клеммы к каждой полосе термоплёнки.

а) Пробить отверстие в медной шине дыроколом.

б) Вставить клемму между слоями полимерной плёнки.

в) Надёжно закрепить клемму заклёпкой при помощи специального инструмента.

Также возможен монтаж клемм при помощи пайки.

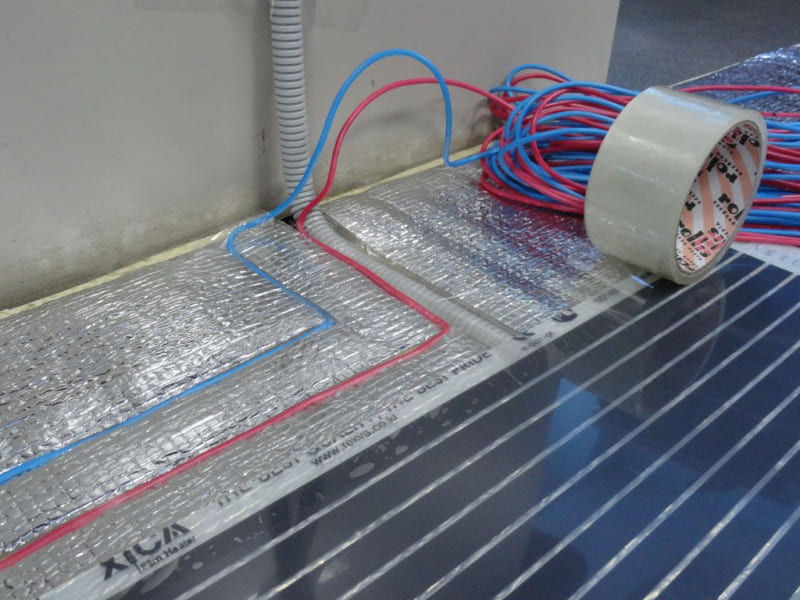

4. Закрепить провода в клеммах в соответствии со схемой подключения.

5. Изолировать электрические клеммы с двух сторон при помощи электроизоляционной мастики (скотч) и изоляционной ленты.

6. Изолировать противоположные концы медной шины изоляционной лентой.

7. Установить под термоплёнку термодатчик и подключить термостат.
Внимание, необходимо проверить, чтобы суммарная мощность термоплёнки соответствовала термостату!

8. Проверить работоспособность путём подключения к сети.

9. Уложить напольное покрытие (линолеум, ковролин, ламинат, паркетная доска и т.п.).
Если в качестве напольного покрытия используется линолеум, поверх термопленки рекомендуется дополнительно уложить материал типа фанеры или ДВП (оргалит).

Система должна подключаться к сети через УЗО (Устройство Защитного Отключения).

Расчет теплого пола должен быть выполнен точно. Приобретая систему «теплый пол», внимательно отнеситесь к этому моменту, и расскажите консультанту о том, что вы собираетесь монтировать теплый пол под ламинат, линолеум, паркет или плитку.

Важным элементом системы теплого пола, которая укладывается под ламинат, является терморегулятор. Нужно избежать чрезмерного пересушивания воздуха или перегрева поверхности пола, иначе ламинат может потрескаться и деформироваться. Терморегулятор позволит выбрать оптимальный режим работы всей системы для того, чтобы уберечь дерево от деформаций.

Установка теплого пола осуществляется стандартным путем.

  • 1. Определение обогреваемой площади. Для экономии материала его не следует размещать в меблированных зонах.
  • 2. Подготовка поверхности пола. Демонтаж существующего покрытия, выравнивание поверхности пола с помощью специальных строительных составов.
  • 3. Монтаж теплого пола. Укладка термоотражающего материала, термопленки, установка терморегулятора, проводки, датчика тепла.

Укладка теплого пола под любой из отделочных материалов, будь то плитка, ламинат или ковролин, осуществляется по одинаковой схеме, но, несмотря на стандартизированный процесс, существуют некоторые индивидуальные нюансы:

  • — в качестве термоотражателя для полов из ламината лучше всего использовать материал с мягкой поверхностью, к примеру, изолон, пенофол или инфрафлекс. В то время как теплый пол под линолеум требует материал с твердой поверхностью, такой как оргалит или СМЛ;
  • — после сборки теплого пола и перед укладкой ламината, поверхность термопленки нужно покрыть дополнительным слоем полиэтилена;
  • — во время укладки ламината или паркета нужно быть предельно аккуратным, чтобы не повредить уязвимую к физическому воздействию термопленку;
  • — температуру пола нужно повышать постепенно, по 5 градусов в сутки, иначе резкий перепад может деформировать дерево;
  • — перед влажной уборкой с использованием химических средств, ламинат нужно охладить, предварительно отключив систему.

Монтаж пленочного инфракрасного теплого пола под плитку

Внимание! Устанавливать теплый пленочный пол под плитку можно только сухим способом: при соприкосновении с цементной стяжкой или плиточным клеем пленка может повредиться!

Пленку необходимо изолировать от стяжки и клея!

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.

Обратите внимание! Инфракрасный пленочный пол не всегда является лучшим вариантом. Ведь вы укладываете его под стяжку и плитку, а это значит, что если он потребует ремонта, то нужно будет вскрывать весь пол рискуя целостностью плитки. И существует большая вероятность, что плитка будет повреждение и придется заново переделывать всю ванну. Поэтому предлагаем ознакомится с другими, более надежными вариантами электрического теплого пола под плитку.

Необходимые материалы:

  • — Материалы, необходимые для монтажа теплого пола Hot-Film.
  • — Плитка и материалы для укладки плитки.
  • — Стекломагниевые листы, цементно-стружечные плиты.

Соблюдайте все рекомендации, изложенные в нашей инструкции по монтажу инфракрасного теплого пола. Укладка пленки под плитку имеет ряд дополнений.

Порядок работ

  • 1. Укладываем теплоотражающий материал.
  • 2. Поверх теплоотражающего материала укладывается сама инфракрасная пленка. Медная шина должна быть обращена вниз. Пленку для удобства можно закрепить двусторонней клеящей лентой, только сделать это нужно за областью непосредственно греющей зоны.
  • 3. Следите за тщательной изоляцией линий отреза! Концы медной шины и основные контактные соединения изолируйте с помощью изоляционной ленты и электроизоляционной мастики.
  • 4. Терморегулятор и датчик температур необходимо поместить в гофрированную трубку и установить поверх пленки.
  • 5. Подключите проводку и произведите тестовое включение инфракрасного пола. Тестовое включение необходимо провести в соответствии с инструкцией по монтажу инфракрасного пола.
  • 6. Закрепляем саморезами пленку и теплоотражающий слой. Делать это надо строго по линии отреза пленки.
  • 7. Размещаем поверх стекломагниевые листы или цементно-стружечные плиты.
  • 8. При укладке теплого пола под плитку провод датчика терморегулятора размещайте непосредственно под плиткой.
  • 9. Приступаем к укладке плитки. Перед укладкой проведите еще одно тестовое подключение системы.

Подключать систему можно после полного высыхания, т.е. не менее 20 дней!

!!! НЕЛЬЗЯ

  • — Устанавливать пленку рядом с нагревательными приборами
  • — Производить монтаж теплого пола при повышенной влажности и температуре ниже 0 С
  • — Устанавливать и подключать пленку без заземления
  • Использовать в качестве теплоотражающего материала алюминиевую фольгу
  • — Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки
  • — Изгибать пленку на 90
  • — Использовать один отрезок пленки с потреблением более 10А

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки

← Энергопотребление теплого пола и экономия

Обогрев кровли и водостоков →

Инфракрасный теплый пол своими руками: укладка и подключение

Cистема инфракрасного теплого пола пленочного типа является одной из инновационных и уникальных разработок, которая позволяет решать проблемы, возникающие при обустройстве отопления жилья.

Как правильно выбрать комплектующие для системы и уложить инфракрасный теплый пол своими руками, рассмотрим подробнее.

Содержание статьи:

  • Как устроена ИК-система?
  • Выбор комплектующих системы
    • Варианты исполнения пленки
    • Расчет необходимого количества
    • Терморегулятор для управления температурой
  • Монтаж инфракрасного теплого пола
    • Приобретение материалов и инструментов
    • Подготовка базового основания
    • Укладка пленочной системы
    • Схема подключения системы
    • Монтаж устройства управления
    • Пробный запуск ИК-системы
  • Выводы и полезное видео по теме

Как устроена ИК-система?

Инфракрасный теплый пол представляет собой довольно сложную систему, изготовить которую самостоятельно в домашних условиях не получится.

Система создана на основе уникальной наноструктуры, которая способна генерировать инфракрасное излучение, невидимое человеческому глазу.

В зависимости от типа исполнения нагревательных элементов ИК-системы делятся на два основных вида: стержневые и пленочные

Пленочные системы выполнены из полос карбоновой пасты – высокопрочного углепластика, которые скрыты под термостойкой полиэтиленовой пленкой.

Все полосы, толщина которых не превышает и десяти миллиметров, расположены на равноудаленном расстоянии в 10-15 мм и параллельно соединены между собой защищенными серебряным покрытием плоскими токоведущими шинами.

Под действием электротока, подаваемого на шины, карбоновые элементы начинают излучать ИК-излучение, длина волн которого в биорезонансном диапазоне варьируется в пределах 9-20 мкм

Основу стержневых систем составляют графитово-серебряные стержни, внутри которых проложен карбоновый материал. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы выпускаются в виде отдельных кабелей или готовых бухт.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а расположенных внутри помещения предметов: напольного покрытия, мебели, стен и потолка. Благодаря этому свойству скорость ИК-обогрева значительно выше традиционных аналогов – электрической и водяной систем.

К числу неоспоримых достоинств инфракрасного пленочного теплого пола стоит отнести:

  • Экологичность. Инфракрасные лучи по воздействию схожи с солнечным светом и потому оказывают благоприятное влияние на все живые организмы. Они не имеют побочного эффекта.
  • Простота монтажа. Конструктивные особенности системы позволяют при минимальных затратах и усилиях произвести качественный монтаж, владея лишь базовыми навыками строительных работ.
  • Сочетаемость с разными видами покрытия. Укладку инфракрасного теплого пола допускается выполнять сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно заламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже в случае повреждения одной из карбоновых полос за счет параллельной схемы подключения остальные элементы будут продолжать работать.

Галерея изображений

Фото из

Инфракрасная пленочная система — самый простой и доступный для самостоятельного устройства вариант напольного обогрева

Устройство пленочного напольного обогрева не требует обязательной заливки стяжки, потому меньше всего влияет на высоту потолков в обустраиваемых помещениях

Инфракрасную пленку укладывают на деревянные поверхности без устройства дополнительных приспособлений. Причем подходит она и для установки на стены или потолок

ИК-полы подходят для обустройства веранд, террас, лоджий, организованных на открытом месте спортивных площадок, кафе, зон отдыха

Для раскроя и монтажа обогревающей пленочной системы не нужны специализированные инструменты и приспособления. Главное, в точности соблюдать приложенный производителем инструктаж

Для устройства финишного покрытия по инфракрасному обогреву идеально подходит ламинат, может применяться паркетная доска

Инфракрасные пленочные полы устраивают под последующую укладку линолеума. Однако покрытие кладут после настила слоя фанеры

Инфракрасные пленки отлично работают в паре с ковролином, но тоже с укладкой фанерного слоя. Прямой контакт с электрическим полом должен быть исключен

Самая простая в укладке система

Преимущества пленочных полов

Укладка на деревянное основание

Возможность укладки на открытых площадках

Раскрой пленочной системы для монтажа

Укладка ламината по инфракрасным полам

Укладка линолеума на инфракрасный вариант

ИК система под ковровыми покрытиями

Толщина термопленки не достигает и 5 миллиметров, а потому практически не «съедает» высоту комнаты. Благодаря этому ее смело можно устанавливать практически под любое покрытие. К тому же такую пленку допускается размещать на вертикальных поверхностях, фиксируя к стенам и потолку, обеспечивая зональный обогрев комнаты.

Уязвимым местом системы является боязнь «запирания», при которой обогреваемые участки могут выходить из строя под тяжестью установленных на них крупных предметов

По этой причине пленочный материал укладывают только в тех зонах, где не будет стоять крупногабаритная техника и мебель. С осторожностью стоит использовать ИК-системы во влажных помещениях, поскольку есть риск поражения электротоком.

Расход электроэнергии на эксплуатации инфракрасного теплого пола напрямую зависит от режима работы системы и рабочей площади помещения. Рекомендуем также ознакомиться с другой нашей , где подробно описан пленочный тип обогрева для помещений.

Выбор комплектующих системы

Помимо углеродных нагревательных полос, запаянных в лавсановую пленку, система пленочного пола требует наличие терморегулятора, оборудованного температурным датчиком.

Варианты исполнения пленки

Вариантов пленочных полов на современном рынке представлено немало. И все они приблизительно имеют схожие характеристики: потребляемую мощность от 25 до 80 Вт/ч., а рабочую температуру от 30 до 50 °С.

В продаже можно встретить два типа пленочных систем:

  • сплошные – в них пленка полностью покрыта карбоновым материалом;
  • полосатые – в них карбоновый материал нанесен на поверхность в виде полосок шириной по 15-20 мм.

Разница между ними в том, что в сплошных системах материал наносят путем раскатывания по поверхности в виде пасты, а в полосатых – посредством фрагментарного напыления.

Для небольших по площади комнат лучше выбирать пленку, ширина которой составляет 50 см; для более просторных помещений выгоднее приобретать полосы шириной в 100 см

Толщина материала может варьироваться в пределах от двух микрон до 0,4 миллиметров. Длина рулона составляет 50 метров.

Бытует мнение, что лучше выбирать самые тонкие пленки. Но, как показывают отзывы, чем меньше слой карбона, тем быстрее система выходит из строя. Поэтому целесообразнее приобретать материал не тоньше 3 мм. К примеру, для стран Европы и США оптимальным вариантом считается толщина материала в 0,338 мм.

Стоят такие системы не дешево. Средний ценовой диапазон пленочных ИК-систем от ведущих производителей варьируется в пределах 20-25$ за квадратный метр. Более подробно о видах пленочного теплого пола можно прочесть в .

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом нагрева выполняют только по полезной площади комнаты.

Процентное соотношение застилаемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

  • 80% площади – в качестве основного отопления;
  • 40-50% площади – в качестве дополнения к радиаторному отоплению.

Определить общую длину всех полос поможет предварительно начерченная на листе схема раскладки зон системы. Просчитав длину каждого фрагмента и сложив их количество, не составит труда вычислить необходимую общую длину покрытия.

При расчете покрываемой площади следует учитывать, что согласно нормам от каждой стены потребуется сделать отступ в 10 — 20 сантиметров

Чтобы предупредить преждевременный выход из строя напольной системы, необходимо при раскладке дистанцироваться от труб и стояков центрального отопления. Уложенные полосы не должны пересекаться и перекрывать друг друга.

При размещении фрагментов на плане и расчете их длины также учитывайте, что длина каждой полосы должна быть кратна 17-18 сантиметрам, поскольку именно в этих местах расположены линии отреза.

Терморегулятор для управления температурой

Работой ИК-системы заведует терморегулятор. Входящий в комплектацию к нему датчик температуры располагают между нагревательными элементами, а подключают к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные терморегулятору, который, в свою очередь, срабатывает и запускает систему в работу.

Основное предназначение устройства – отслеживать температуру пола по показаниям датчика и в соответствии с заданными параметрами корректировать мощность нагрева

Вариантов модификаций регуляторов, различающихся по функционалу, на рынке сегодня представлено огромное множество.

Все они условно делятся на два вида:

  1. Механические – оснащены клавишами и механическими колесиками и подходят для обустройства небольших по площади систем.
  2. Электронные – оборудованы кнопочным управлением и дисплеем, применимы для небольших не зонированных помещений.

Программируемые модели оснащаются сенсорными дисплеями, с помощью которых можно выставлять сразу 4 временных режима, экономя тем самым до 50% расхода энергии.

Температурные датчики в зависимости от типа устройства и вида напольного покрытия бывают двух исполнений. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, оборудованных гелевой защитой от воздействия на полосы клеевых составов и предупреждения механического повреждения.

Одни модели терморегуляторов способны считывать информацию о нагреве поверхности пола, другие – дополнительно анализировать степень прогрева воздуха в комнате

При выборе устройства следует ориентироваться на мощность термостата. Ее рассчитывают исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножают на размер рабочей площади, устеленной нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что в случае аварийного отключения электропитания не могут возобновить работу самостоятельно. Поэтому лучше отдавать предпочтение моделям, в которых предусмотрена батарейка. А подробнее о выборе и установке терморегулятора для теплого пола читайте .

Если пленочную систему предполагается совместить с покрытием из керамогранита или кафельной плитки, потребуется соорудить цементно-песчаную стяжку

Монтаж инфракрасного теплого пола

Установка ИК-системы под то или иное покрытие имеет свои особенности. Так, планируя использовать в качестве финишного покрытия мягкие материалы типа линолеума или ковролина, в качестве прослойки между нагревательными полосами и ним следует проложить листы ДВП или фанеры.

Жесткая прослойка защитит пленку от «травмирования» вследствие продавливания покрытия ножками тяжелой мебели или женскими каблучками.

В любом случае, монтаж системы инфракрасного теплого пола выполняют в несколько этапов.

Галерея изображений

Фото из

Этап 1: Согласно заранее составленной схеме устройства ИК пола производится раскрой системы на подходящие по длине полотнища. Разрезать надо только по прозрачной полосе, задевать и пересекать карбоновые полосы нельзя

Этап 2: Край полотнища, расположенный с не подключаемой стороны, изолируют битумным скотчем. Им нужно заклеить обрезанный край алюминиево-медной токоведущей шины

Этап 3: Обрезанный край инфракрасного полотнища с оклеинными битумным скотчем элементами сверху оклеивается обычным скотчем

Этап 4: Если не предполагается укладка мощного слоя утеплителя, для расположения клемм, применяемых для электрических соединений, в полу выбираются штробы. При использовании утеплителя углубления делают в нем

Этап 5: После устройства углублений под клеммы пол застилается изоляционной подложкой без нахлестов. Полотнища подложки соединяются скотчем

Этап 6: Полотнища инфракрасной системы укладываются так, чтобы сторона подключения была развернута к стене с установленным терморегулятором. Полотнища соединяются последовательно и подключаются к терморегулятору

Этап 7: После подключения инфракрасной системы к терморегулятору производится проверка работоспособности системы. При необходимости устраняются недочеты

Этап 8: Выполняется укладка гидроизоляционного слоя, затем кладут выбранное для обустройства напольное покрытие

Раскрой инфракрасной системы на полотнища перед укладкой

Изоляция токоведущего биметаллического элемента

Заклеивание обреза полотнища обычным скотчем

Штробы для укладки клемм под электропроводку

Теплоизоляционная подложка

Устройство электросоединений

Укладка инфракрасного пола по всей площади

Укладка напольного покрытия по ИК системе

Приобретение материалов и инструментов

Помимо самой ИК-пленки необходимо также приобрести рулонный теплоизоляционный материал, а также металлизированный, либо же односторонний строительный скотч для его фиксации. Саму пленку к основанию прикрепляют с помощью двухстороннего скотча.

Для проведения работ потребуется набор инструментов:

  • болгарка, оснащенная диском для камня;
  • перфоратор;
  • нож или ножницы;
  • плоскогубцы или пассатижи;
  • строительный миксер;
  • зубчатый шпатель;
  • широкая кисть;
  • емкость для замешивания раствора.

Если вы еще не составили схему раскладки на этапе выборе материала, это необходимо сделать сейчас, беря во внимание не только размер комнаты, то ширину используемых полос.

На составленном плане комнаты должны быть отражены места расстановки мебели и участки с фрагментами нагревательных элементов

Расположение пленок может быть, как продольным, так и поперечным. Оптимальный вариант стоит выбирать исходя из экономии материала. Но все же специалисты рекомендуют размещать полосы в длину. Это позволяет минимизировать число точек подключения.

Подготовка базового основания

При подготовке основания к укладке ИК-системы вовсе не обязательно демонтировать старое покрытие. Демонтаж потребуется лишь в том случае, если базовое основание сильно повреждено, а поверхность «усеяна» глубокими трещинами и выбоинами.

Согласно нормам допустимый перепад высот базового основания под пленочную систему составляет всего 0,2-0,3 см на каждый погонный метр независимо от направления приложенной к поверхности контрольной рейки или строительного уровня.

При подготовке основания необходимо очистить поверхность от остатков мусора и пыли, а при необходимости – зашпаклевать трещины и устранить другие мелкие изъяны

Технология укладки ИК-системы предполагает обустройство теплоизолирующего слоя, основная задача которого – препятствовать утечке тепла через плиты перекрытия, повышая тем самым КПД системы.

В качестве утеплителя лучше всего подойдет:

  • Изолон или Пенофол– рулонные утеплители из вспененного полиэтилена. Отличаются превосходными гидроизоляционными качествами, т.к. в процессе вспенивания формируются замкнутые, непропускающие воду ячейки;
  • Пробковая подложка – спрессованные частицы древесины пробкового дерева, перемешанные с вяжущим веществом суберином.

При устройстве полов с подогревом в приоритете подложки с лавсановой металлизированной или фольгированной оболочкой. Она усиливает теплоотдачу за счет собственного отражающего эффекта.

Структура перечисленных материалов будет препятствовать впитыванию влаги, выполняя функцию гидроизолятора, а отражающая поверхность – направлять вырабатываемое тепло непосредственно в помещение, а не на нижележащее перекрытие.

Рулонный материал укладывают на очищенную поверхность фольгированной стороной вверх, размещая полосы встык друг к другу

Подложку расстилают по всей площади помещения вплотную к стенам. Стыки уложенных на полу полос скрепляют между собой малярным или алюминиевым скотчем. Если толщина материала небольшая, скрепить уложенные с небольшим нахлестом  полосы можно и строительными скобами.

Укладка пленочной системы

В соответствии с разметкой нарезают пленку на отдельные фрагменты, учитывая, что максимальная длина цельного полотнища не должна превышать восьми метров. Нарезку можно выполнить ножницами или ножом. Нарезанные фрагменты полос последовательно выкладывают на подложку согласно составленной схеме.

Разделенные полосы в соответствии со схемой раскладывают по поверхности, направляя контактами к той стене, где планируется устанавливать терморегулятор

Отрезы пленки укладывают лицевой стороной вверх или вниз в соответствии с пунктами руководства от производителя. Строго согласно инструкции размещаются полосы ИК системы. К примеру, полосы пленочного пола Caleo укладываются с боковым нахлестом так, чтобы между соседними медными шинами был зазор в 1 см.

Если марки, изготовители которых рекомендуются укладывать полосы без нахлеста и с более внушительным расстоянием между шинами. При укладке не допускается сгибать карбоновые полосы под углом в 90°, поскольку это может вывести из строя фрагмент системы.

При необходимости полосы подрезают по периметру помещения, делая надрезы в строго обозначенных пунктирной линией на пленке местах. Ориентировочные пунктирные полосы для разреза обычно расположены через каждые 18 см.

Галерея изображений

Фото из

Особенности подключения проводки

Ввод одной из пластин зажима под пленку

Монтажные клещи для фиксации зажима

Оклейка клеммы битумным скотчем

Для фиксации пленки к поверхности используют двухсторонний скотч. Такое решение позволяет предупредить сдвиг элементов относительно разметки и друг друга. В процессе укладки полос инфракрасного теплого пола важно не допустить повреждение материала, что нередко случается при случайном падении на них инструментов, используемых при монтаже.

Места разрезов пленки, где затронуты токопроводящие жилы, необходимо покрыть битумной изоляцией, исключив попадание воздуха между шиной и скотчем

Также у нас есть другие материалы с подробным описанием процесса укладки пленочной системы, в зависимости от вида напольного покрытия. Советуем вам ознакомиться и с ними

Схема подключения системы

Каждая полоса оснащена медным зажимом, который надежно соединяется с проводником, выполненным из того же материала. Чтобы подключить клемму, придется участок в 8-10 мм от среза отделить от ламинации, а серебряную и медную шину на краю аккуратно расслоить.

Контакт вставляют строго посередине торца токопроводящей шины так, чтобы одна его сторона соприкасалась с ней, а вторая прилегала к внутренней стороне пленки. Контакты обжимают пассатижами, стараясь не допустить искрение.

Провода, ведущие от термодатчика к терморегулятору, укладывают также в соответствии со схемой и подводят к устройству через короб плинтусов

К клеммам контакта подводят токоведущие провода с зачищенными на 10-12 миллиметров «хвостами» жил и подсоединяют: к одной – «0», к другой – «фаза». Подсоединенные клеммы аккуратно зажимают плоскогубцами или пассатижами. Если есть возможность применить пайку, провода к шинам можно просто припаять, а места соединений заклеить изоляцией.

После подключения каждого фрагмента пленки необходимо проверить фиксацию зажима, слегка дернув за него. Он не должен смещаться относительно пленки.

Подключение полос выполняют, применяя параллельную схему. Это значит, что подключение проводки будет выполнено только с одной стороны. Для «запитки» используют многожильные медные провода сечением 1,5 кв.мм.

Места соединений зажима с проводами после обжима плоскогубцами, а также участки среза медной шины с обеих сторон в обязательном порядке изолируют отрезами винил-мастичного скотча, который всегда идет в комплекте с системой.

На свободных концах проводов, прикрепленных ко всем секциям греющей пленки, измеряют сопротивление схемы. В идеале расчетная величина нагрузки должна быть на 20% ниже той, что заявлена производителем выбранной модели термостата. Если полученная нагрузка соответствует максимально допустимому показателю выбранного терморегулятора, приступают к его подключению.

Монтаж устройства управления

Чтобы теплорегулятор срабатывал правильно, с нижней стороны греющего полотна с помощью скотча фиксируют термодатчик. Его установка выполняется с задействованием 16-миллиметровой гофротрубки, входящей в заводскую комплектацию.

Термодатчик следует размещать строго на изоляционной прослойке; в противном случае он не будет показывать истинную температуру пола

Чтобы в точке установки термодатчика не образовывался бугорок, в основании и теплоизоляционной прослойке рекомендуется сделать неглубокие канавки. Место размещения устройства выбирают как можно ближе к терморегулятору. Расстояние от стены должно составлять не менее 30 см.

Особых требований к установке терморегулятора нет. Его можно размещать в любом доступном месте, скрытого от прямого попадания солнечных лучей. Однако выбрать место для его установки следует заранее, т.к. полосы пленочной системы лучше уложить контактами к той стене, на которую будет монтироваться регулирующее устройство. Таким методом сокращается протяженность подключающих проводов.

Вариант монтажа также может быть любым:

  • наружный – при котором устройство закрепляется непосредственно на поверхности стены;
  • скрытый – предполагает создание углубления, в котором будет спрятано устройство.

Для выполнения скрытого монтажа в стене с помощью болгарки или перфоратора проделывают штробы глубиной в 20 мм, в которые укладывают электропроводку.

Технология монтажа терморегулятора мало чем отличается от процесса установки обычной электророзетки. Для обустройства «гнезда» в стене с помощью коронки проделывают нишу, в которую заглубляют подрозетник. Размещают устройство на высоте 80-90 см от уровня пола.

Чтобы подключить провода, зачищают концы жил и заводят их в соответствующие контакты, ориентируясь на маркировку и цвет изоляции

Подключив терморегулятор, остается лишь подсоединить к sensor-клеммам свободный конец уложенного в гофротрубу датчика температуры.

Пробный запуск ИК-системы

После завершения монтажа и подключения инфракрасного теплого пола необходимо проверить работоспособность системы. Перед запуском следует проверить надежность изоляции точек подключения. Сначала проверку выполняют с помощью тестера. Показатели системы должны соответствовать тем, что указаны производителем.

При правильном расчете мощности терморегулятора и выполнении монтажа температурного датчика автоматическое отключение системы должно произойти уже через полчаса с момента включения

После запуска системы следует внимательно проверить равномерность нагрева каждого элемента. При обнаружении неполадок на отдельных фрагментах их устраняют или заменяют отрезки полос на новые.

Если при включенном состоянии все прогревается равномерно, а контакты не «пахнут» и не искрят, можно переходить к этапу монтажа напольного покрытия. Сам план укладки ИК-системы лучше сохранить, приложив его к паспорту изделия или зарисовав на обратной стороне гарантийной документации.

Также предлагаем вам ознакомиться с другим нашим материалом, в котором подробно описаны правила монтажа и эксплуатации инфракрасного .

Выводы и полезное видео по теме

Монтажный комплект под укладку системы:

Сооружение подложки и укладка нагревательных полос:

Система пленочного типа не сложна в исполнении. А потому, даже не имея соответствующих навыков, произвести монтаж можно всего за один день. Главное – строго придерживаться технологии укладки. Это позволит уберечь от возникновения аварийной ситуации и преждевременного выведения системы из строя.

Задумываетесь над установкой системы инфракрасного пола, но не знаете с чего начать? Или у вас есть опыт в монтаже таких систем и можете дать дельные советы для наших читателей? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом использования системы пленочного пола в расположенном ниже блоке.

Инфракрасный нагревательный мат для пола | IQ Design

Введение

Inframat — это последняя инновация в области домашних систем отопления. В продукте используется инфракрасная технология, что дает вам возможность установить систему подогрева пола за небольшую часть стоимости традиционных систем водяного отопления пола. Изделие также равномерно распределяет тепло по комнате, обеспечивая вам максимальный комфорт. InfraMat представляет собой двухсторонний ПЭТ (термопластик из полиэтилентерефталата). ламинирующий мат, заключающий в себе электрическую цепь, включающую параллельные углеродные/графитовые нити, противоположные концы которых прикреплены к полоскам на основе серебра, которые, в свою очередь, соединяются с медными контактными полосками. Когда через контакты проходит электрический ток, сопротивление, создаваемое углеродно-графитовыми нитями, вызывает излучение инфракрасного тепла. Он подходит для использования под плавающими деревянными или ламинированными полами, а также полами, покрытыми винилом или линолеумом. Его нельзя укладывать в литой бетон или под керамическую плитку. Его нельзя устанавливать во влажных помещениях, таких как ванные комнаты, прачечные или на открытом воздухе.

Как работает InfraMat?

Обеспечивает пол с подогревом в помещениях таким образом, что это не влияет на дизайн помещения или расстановку мебели. В отличие от обычной радиаторной системы отопления, она не требует обслуживания и очень просто и эффективно управляется. Он использует инфракрасную часть спектра электромагнитного излучения для излучения инфракрасного тепла. Инфракрасное излучение (ИК), часто называемое инфракрасным, представляет собой область спектр электромагнитного излучения с длиной волны от 700 нанометров (нм) до 1 миллиметра (мм). Инфракрасные волны длиннее волн видимого света, но короче радиоволн. Углеродные/графитовые элементы между электрическими контактами на каждой стороне мата противостоят электрическому вводу, нагреваясь и излучая инфракрасную энергию.

Спектр электромагнитного излучения

Что такое инфракрасное излучение?

Солнце — основной источник энергии Земли; мы получаем солнечную энергию каждый день посредством теплопередачи, известной как излучение. Когда солнце светит на объект, он постепенно нагревается. Этот объект удерживает тепло, полученное от солнца, а затем повторно передает тепло наружу в окружающую среду посредством как теплопроводности (передача тепла от твердого тела к твердому), так и конвекции (передача тепла через жидкость или газ).

Традиционные системы домашнего отопления в первую очередь зависят от конвекции между радиатором и воздухом в жилом помещении. В этом сценарии имеется источник тепла, занимающий относительно небольшую площадь в помещении. Отношение размера радиатора к объему помещения означает, что в помещении будет определенная горячая точка в радиаторе и определенная холодная точка, которой обычно является окно или дверь. Эта разница температур между радиатором и окном/дверью является ключевым фактором сквозняков и, следовательно, тепловых потерь. В то время как традиционные системы в основном используют конвекцию, инфракрасные (ИК) системы используют все четыре режима теплопередачи: излучение, поглощение, теплопроводность и конвекцию.

Излучение. Тепловое излучение исходит от InfraMat под вашим полом. Тепло передается волнообразно от горячей поверхности InfraMat к более холодной поверхности пола, соприкасающейся с ним.

Поглощение — Окружающие предметы поглощают и накапливают тепловую энергию, излучаемую ИК-источником, пол будет поглощать основную часть этой энергии.

Проводимость – Тепловая энергия передается от твердых тел к твердым объектам, включая полы, стены и двери. Примером может служить успокаивающее ощущение подогретого пола, когда вы ходите по нему.

Конвекция. Объекты, получающие энергию за счет поглощения ИК-излучения, когда температура выше температуры окружающего воздуха, будут действовать так же, как традиционный радиатор, и нагревать воздух, контактирующий с ним. Пол будет действовать как самый большой вклад в это.

Инфракрасный обогрев потребляет много энергии?

Во время работы Inframat потребляет 220 Вт электроэнергии на каждый квадратный метр. Фактическое количество потребляемой энергии сильно зависит от различных факторов, включая количество наружных стен, используемые строительные материалы, качество изоляции, количество окон и дверей, ориентация здания и температура наружного воздуха. Преимущество системы InfraMat заключается в том, что отношение источника тепла к объему помещения значительно увеличивается, что, в свою очередь, обеспечивает больший комфорт, равномерное распределение тепла и отсутствие сквозняков, связанных с отоплением. Улучшенное распределение тепла означает, что для достижения эквивалентного уровня комфорта в жилом пространстве требуется меньше энергии. Имеются отдельные таблицы данных, в которых приведены типичные рекомендации по эксплуатационным расходам установки, отслеживаемой в течение трехмесячного периода.

Элементы, входящие в комплекты InfraMat

InfraMats

Отдельные длины InfraMat, поставляемые в соответствии с инструкциями заказчика по ширине и длине. Коврики будут предоставлены и идентифицированы в соответствии с требованиями заказчика, указанными на подготовленных листах графиков заказа — нажмите здесь. Каждый мат будет снабжен петлевыми соединителями на двух диагонально противоположных углах.

Соединительные кабели

Коричневый и синий сетевой кабель соответствующего цвета в количестве, достаточном для подключения всех ковриков к контроллеру.

Потребуются подходящие инструменты для зачистки концов кабеля и обжима разъемов с проушиной после того, как концы будут вставлены.

Сенсорные головки и кабели

Датчики устанавливаются на концах 2-метровых красных кабелей для обеспечения возможности подключения к контроллеру.

Комплекты InfraMat с шириной и мощностью

Доступны четыре варианта ширины мата, как показано ниже, а выходная мощность в ваттах на квадратный метр следующая:

  • мат 300 мм = 67 Вт/м
  • 500 мм мат = 110 Вт/м 800 мм мат
  • 800 мм мат = 176 Вт/м
  • Мат 1000 мм = 220 Вт/м

Пластиковая изоляционная крышка

Эти крышки используются для «защелкивания» клемм, соединенных с проушиной, после выполнения соединений. Два предусмотрены для соединений на каждом коврике.

Подложка

Рулоны подложки в количестве, достаточном для поддержки и изоляции зоны, на которую будут укладываться маты InfraMats.

Пленка PE (LDPE)

Рулоны пленки PE (LDPE) толщиной 0,25 мм, достаточной для укладки поверх матов после установки и электрического подключения. Пленка обеспечивает мембрану от проникновения влаги.

Контроллер и изоляционная лента

В зависимости от индивидуальных требований помещения предоставляется один или несколько контроллеров. Также в комплекте идет один рулон изоляционной ленты.

Комплекты InfraMat

Доступно пять комплектов, как показано ниже, и каждый комплект будет составлен в соответствии с требованиями заказчика и из четырех доступных вариантов ширины мата.

  • Комплект 1 = 4 м 2
  • Комплект 2 = 6 м 2
  • Комплект 3 = 8 м 2
  • Комплект 4 = 10 м 2
  • Комплект 5 = 12 м 2

Инструкции по установке

1. Поверхность пола, на которую устанавливается коврик, должна быть чистой и ровной. Убедитесь, что нет углублений или острых выступов. При укладке на бетонный пол убедитесь, что он полностью высох, а влажность составляет менее 2 % (примерно 60 % относительной влажности).

2. Раскатайте подложку и отрежьте до нужной длины. Не используйте альтернативную подложку с покрытием из металлической фольги. Оставьте зазор около 20 мм между каждым отрезком подложки и по краям рядом со стенами для размещения кабелей. Подложку можно зафиксировать на месте и предотвратить ее скручивание небольшими кусочками клейкой ленты.

3. Полосы матов поставляются необходимой ширины и нарезаются по длине в соответствии с требованиями заказчика. Каждый коврик будет иметь идентификационную этикетку, соответствующую подготовленному графику планировки помещения. Необходимо соблюдать осторожность, чтобы не повредить коврик, стоя на нем во время установки.

4. Теперь необходимо соединить кабели между ковриками и контроллером. Каждая группа полос матов должна быть соединена параллельно. Соединения с каждой полосой должны располагаться по диагонали. Спланируйте места, где будут выполняться соединения и прокладки кабелей обратно к контроллеру. См. Рисунок 1. сверху.

5. Снимите изоляцию с конца кабеля примерно на 10 мм, обнажая многожильные проводники. Скрутите проводники, чтобы предотвратить их раскручивание. Размер кабельного гнезда разъемов с проушиной рассчитан на два кабеля. Если необходимо вставить только один кабель, снимите изоляцию и загните ее.

6. Плотно вставив кабель (кабели) в гнездо разъема с проушиной, используйте обжимные клещи, чтобы надежно зафиксировать соединение.

Совет: проверьте надежность соединений, осторожно потянув за кабели!

7. Теперь соединение можно закрыть пластиковой изоляционной крышкой. Используйте ремешок для фиксации кабеля в нижней крышке, чтобы надежно зафиксировать его на месте.

Крышку следует придвинуть к краю коврика, одновременно затягивая два винта. Теперь верхнюю крышку можно «защелкнуть» на месте, поместив ее на зазубренные штифты и сильно надавив вниз.

8. Теперь противоположную оголенную медную полосу можно покрыть изоляционной лентой. См. рис. 2.

9. Вырежьте карманы в подкладке, в которые поместятся пластиковые изоляционные крышки и которые позволят уменьшить их общую высоту. Рис. 3.

10. Когда все кабельные соединения будут выполнены, проложите кабели под напряжением и нейтралью обратно к контроллеру. Перед подключением к клеммам контроллера измерьте сопротивление всей сборки и запишите результат.

11. Есть два датчика температуры, которые также необходимо подключить к контроллеру. Один из них предназначен для измерения рабочей температуры коврика, а другой является защитным датчиком перегрева. Головки этих датчиков должны располагаться под ковриком в разных местах с вырезанными из подложки карманами, чтобы они могли располагаться достаточно низко, чтобы избежать повреждений.

Расположите сенсорные головки под одной из углеродных поперечных полос матов. Чувствительную головку и хвост можно закрепить небольшими кусочками изоляционной ленты. Красные линии, показанные на рисунке 1, представляют собой соединения с датчиками, но их расположение не имеет решающего значения для установки.

12. Выполните все подключения к контроллеру вместе с питанием под напряжением и нейтралью, как показано на рисунке 4. Установите на место клеммную крышку контроллера и включите питание. Рабочую температуру можно установить с помощью кнопок ▲ и ▼. При этом загорится зеленый светодиод. Установите низкую температуру и дайте системе немного нагреться. Проверьте наличие тепла в различных местах сборки, чтобы убедиться, что все работает правильно. Убедившись, что вся сборка нагревается равномерно, выключите питание и дайте ей остыть.

ПРИМЕЧАНИЕ. Из-за различий в работе InfraMat и традиционных систем отопления контроллер используется для постоянного контроля температуры самой пленки InfraMat, а не температуры в помещении. Это всегда приводит к разнице между комнатной температурой и настройкой. Однако, как только эта разница будет установлена, ее можно легко устранить, отрегулировав функцию смещения в сервисных настройках контроллера, подробные сведения о которых включены в руководство.

13. Накройте весь узел полиэтиленовой (LDPE) пленкой толщиной 0,25 мм для защиты от проникновения влаги, а затем установите напольное покрытие.

14. При укладке винилового или линолеумного пола поверх матов сначала положите лист МДФ толщиной 3 мм, чтобы рисунок матов не вдавливался в нижнюю часть винила. См. рисунок 5 для подробностей покрытия.

15. При укладке ламинированного деревянного пола поверх матов его можно укладывать прямо на полиэтиленовую (ПЭНП) пленку. См. рисунок 6 для подробностей покрытия.

16.Отключите питание и откройте крышку разъемов контроллера. Отсоедините хвосты коврика и еще раз измерьте сопротивление через сборку. Сравните этот замер с замером, сделанным до укладки напольного покрытия – любая разница будет свидетельствовать о неисправности.

Типичная установка InfraMat, состоящая из 2 шт. Маты шириной 1000 мм, длиной 3,5 м и 1 шт. Мат шириной 1000 мм, длиной 4,5 м (общая площадь 11,5 кв.м).

Преимущества

  • Затраты на установку в несколько раз меньше, чем на газ/мазут
  • Необслуживаемый
  • Простое управление
  • Бесшумный
  • Равномерно распределяет тепло и значительно уменьшает/устраняет сквозняки, связанные с конвективным отоплением
  • Нет ограничений по местам меблировки.

Решения для теплого пола | Инфракрасный теплый пол

Компания Cabbius рада предложить нашу инфракрасную систему напольного отопления. Он работает, производя инфракрасное излучение, которое проходит через пол прямо к объектам в комнате. Другими словами, он нагревает предметы напрямую, а не тратит энергию на нагрев воздуха.

Исследования показывают, что инфракрасный теплый пол создает эффективно обогреваемую, беспыльную и более здоровую окружающую среду.

Преимущества теплых полов:

  • Экономит до 50% затрат на электроэнергию и дешевле в эксплуатации, чем обычные радиаторные системы
  • Простота установки
  • При установке системы напольного отопления в новостройке купить и установить напольное отопление дешевле, чем радиаторные системы
  • Экономия места (примерно на 15% больше полезного пространства в помещении)
  • Комфорт при более низких рабочих температурах
  • Пол с подогревом помогает уменьшить количество клещей домашней пыли и полезен при таких заболеваниях, как астма или бронхиальные заболевания
  • Улучшает кровообращение, обмен веществ и иммунную систему
  • Предотвращает рост плесени
  • Нет шума и вибрации
  • Необслуживаемый
  • Гораздо безопаснее традиционных радиаторов для детей и пожилых людей

Полы с подогревом не создают циркуляцию воздуха, поэтому в отличие от традиционных радиаторов обеспечивают беспыльную среду. Пол с подогревом обеспечивает приятное тепло, так как ноги человека, как правило, на 2–3°C теплее, чем голова. Это означает, что люди, использующие инфракрасный теплый пол, получат дополнительный комфорт по сравнению с теми, кто использует обычные радиаторы. Более того, система подогрева пола, настроенная на 19°C, обеспечивает такое же тепло, как радиатор, настроенный на 21°C – 22°C, что также снижает расходы на отопление. На рисунке ниже показано, как теплый пол распространяется и поддерживает одинаковую температуру внутри дома.


*Дополнительные решения для теплого пола доступны по запросу.
Ниже вы найдете наши самые популярные продукты для обогрева полов.

WARMSET MESH

Инфракрасный теплый пол Warmset покрывает гораздо большую площадь поверхности, чем обычные типы круглых нагревательных кабелей, устраняя горячие или холодные точки и поддерживая однородную температуру, которая равномерно распределяется по любому материалу пола, такому как паркет или плитка, мрамор или гранит. Кроме того, благодаря своей плоской форме он значительно менее широк, чем обычные радиаторные трубы.
Особенностью этой единственной в своем роде технологии нагревания является многослойная ламинированная лента, запатентованная компанией Warmset. Прочный и устойчивый, он практичен, с меньшей вероятностью повреждается при установке и не требует обслуживания. Обычно его собирают в мотки для удобной укладки, но он также может иметь свободную форму, чтобы преодолевать препятствия, такие как раковины или туалеты в ванной комнате или неровные стены.

Основные характеристики:

  • 100% сделано в Италии
  • Нет холодных точек
  • Золотой — пожизненная гарантия и черный — 10-летняя гарантия
  • Простая и быстрая установка
  • Отсутствие обслуживания = Экономия
  • Может быть установлен под любой отделкой пола
  • Время нагрева пола составляет от 5 до 10 минут
  • Высота пола всего 11–12 мм
  • Диапазон мощности от 30 Вт/м2 до 600 Вт/м2 БЕЗ УВЕЛИЧЕНИЯ ЦЕНЫ
  • Благодаря классу защиты IPX7 этот теплый пол можно устанавливать везде, даже в бассейнах и СПА
  • Может управляться любым термостатом
  • Теплый пол Warmset предотвратит пыль, бактерии и аллергию в вашем доме. Помните, что полы с подогревом избавляются от сырости, которая является основной причиной размножения бактерий. Только подумайте, что пол, который остается сухим всю зиму, может остановить распространение пылевых клещей на полах вашего дома, в том числе на коврах.
  • Зеленая технология = Экономия энергии, поскольку требуется меньше энергии, что позволяет экономить электроэнергию и приводит к значительному снижению эксплуатационных расходов.

КУПИТЬ ОНЛАЙН — WARMSET MESH

ИНФРАКРАСНЫЙ НАГРЕВ ПЛЕНКИ

НАБОР ЭКОПЛЕНКИ Напольные нагревательные элементы доступны в трех вариантах ширины со стандартной длиной до 10 м. Длина элементов может быть уменьшена на месте, если это необходимо, и в стандартной комплектации поставляются с «холодными хвостовиками» длиной 5 м. Доступны два стандартных варианта рассеиваемой мощности: 130 Вт/м2 для внутренних жилых помещений и 160 Вт/м2 только для использования в зимнем саду. НАБОР ECOFILM
НЕ предназначен для использования во влажных помещениях, например, в ванных комнатах или душевых.

Основные характеристики:

  • Соответствует стандарту EN60335-2-96 в соответствии с требованиями 17-й редакции Правил электромонтажных работ (BS7671:2008)
  • Два выхода тепла -130 Вт/м² и 160 Вт/м² только для использования в зимнем саду
  • Доступны 3 варианта ширины: 300 мм, 500 мм и 1000 мм для максимального покрытия пола
  • Чрезвычайно малая высота конструкции — менее 7 мм
  • Сухая установка — самовыравнивающаяся смесь не требуется
  • Подходит для большинства полов из ламината, натурального дерева и инженерной доски
  • При использовании в сочетании с ECOMAX-DUO комплект ECOFILM SET подходит для
    ковровых и виниловых полов
  • Сейф ЭМС

КУПИТЬ В ИНТЕРНЕТЕ — НАГРЕВАТЕЛЬНАЯ ПЛЕНКА

НАПОЛЬНЫЙ НАПОЛЬНЫЙ МАТЫ

 Напольные нагревательные маты представляют собой комбинацию нагревательного кабеля, прикрепленного к сетчатому полотну из стекловолокна, что упрощает установку. Коврик можно просто раскатать на полу, экономя драгоценное время. Коврики имеют двухсторонний скотч на нижней стороне, поэтому их можно легко закрепить на любой чистой поверхности. 9Маты с подогревом пола 0131 оснащены двухжильным кабелем, упрощающим установку с помощью одного 3-метрового соединения с «холодным хвостом».



Гарантия лучшей цены: если вы найдете более низкую цену в Интернете, мы предложим ее!

Основные характеристики:

  • Соответствует стандарту EN60335-2-96 в соответствии с требованиями 17-й редакции Правил электромонтажных работ (BS7671:2008)
  • Три варианта тепловой мощности: 100 Вт/м², 150 Вт/м² и 200 Вт/м².
  • Быстрая установка — просто раскатайте коврик и прикрепите к полу
  • Подходит для полов из плитки, камня, сланца и мрамора
  • Сплошной металлический заземляющий экран для обеспечения электробезопасности
  • Низкая высота застройки — Минимальная высота застройки
  • Подходит для использования во влажных помещениях
  • Сейф ЭМС
  • ТЕФЛОНОВЫЙ КАБЕЛЬ
  • Рейтинг IP: X7
  • ПОЖИЗНЕННАЯ ГАРАНТИЯ

КУПИТЬ ОНЛАЙН — НАГРЕВАТЕЛЬНЫЙ МАТЫ

КАБЕЛИ НАПОЛЬНОГО ОТОПЛЕНИЯ

9Кабели для теплого пола 0020 обеспечивают решение для обогрева пола на кухне, в ванной или зимнем саду. Кабели можно прокладывать поверх существующих деревянных или бетонных полов, которые прочны и должным образом подготовлены. Кабели
идеально подходят для небольших установок или помещений с нестандартной планировкой. Гибкость незакрепленной кабельной системы позволяет обогревать максимальную площадь пола, в том числе труднодоступные места.

Основные характеристики:

  • Кабель малого диаметра
  • Доступен в виде отдельного кабеля или готового решения в удобной упаковке
  • можно укладывать под многие напольные покрытия, включая керамическую плитку, натуральный камень и сланец
  • Сверхгибкий двухжильный кабель упрощает установку всего за одно соединение «холодный конец»
  • Два очень прочных и долговечных изоляционных слоя, которые сводят к минимуму риск повреждения в процессе монтажа и обеспечивают длительный срок службы кабеля
  • Одобрено IEC 60800
  • Сейф ЭМС

 Кабели для теплого пола доступны в виде отдельных кабелей для установки профессиональными монтажниками. Каждый кабель упакован в удобный картонный кабельный барабан и термосварен для защиты. Минимальная упаковка обеспечивает экономичное и экологически чистое решение. Термостаты и аксессуары для крепления/установки доступны в качестве дополнительных принадлежностей.

Комплекты кабелей ECOFLEX поставляются в комплекте с нагревательным кабелем, грунтовкой для пола, клейкой лентой и подробными инструкциями по монтажу. Необходимые аксессуары, такие как термостат и изоляция пола, доступны отдельно.

Кабель для теплого пола, укладываемый в стяжку, представляет собой одножильный кабель мощностью 15 Вт на погонный метр. Используется для обогрева полов в новостройках со стяжкой полов. Обычно укладывается непосредственно на фольгированную изоляцию, а затем покрывается песчано-цементной стяжкой толщиной не менее 50 мм. В новых строительных проектах со стяжкой полов этот кабель может обеспечить экономичное решение для обогрева.
КУПИТЬ ОНЛАЙН — НАГРЕВАТЕЛЬНЫЕ КАБЕЛИ

КАБЕЛИ СНЕЖНОТАЯЩИХ

В зимние месяцы возможны серьезные травмы из-за образования льда на рабочих платформах в складских погрузочных площадках или на входных дорожках, в оживленных общественных зданиях и т.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
