Как соединить провод: обзор лучших способов + советы монтажников

Знакомый электрик показал интересный способ соединения мягких проводов | Сделай Самоделку

Всем привет! Может этот способ и не новый, но я о нём точно не знал, пока мне не показал его мой знакомый. Способ довольна интересный, пробовал соединять так мягкий многопроволочный провод, получился плотный узел, а вот с однопроволочным проводом всё не так однозначно, место соединения двух проводов было не плотным, в общем смотрите сами и делайте выводы! Надеюсь информация будет вам полезна.

Итак, для того что бы соединить два провода этим способом, необходимо для начала снять изоляцию с них, примерно пять сантиметров.

Далее загибаем два конца провода как на фото ниже.

Теперь для того что бы было удобнее, представим что коричневый провод у нас левый, а голубой правый. Берём коричневый провод в левую руку и держим горизонтально, что бы его конец смотрел в вверх. В правую руку берём голубой провод и продеваем конец коричневого провода в петлю голубого с сзади.

Конец голубого провода продеваем в петлю коричневого провода.

Теперь сильно тянем за концы проводов и петля затягивается, затем скручиваем оставшиеся концы и соединение готово!

Такое соединение получается очень прочным на разрыв, я пытался порвать его но безуспешно, даже концы не распутались, скорее сам провод порвётся чем такое соединение. Конечно не все провода поддаются такому соединению, например толстые однопроволочные провода соединить очень сложно, многопроволочные соединяются практически все.

Остаётся вопрос в том, на сколько такое соединение надёжное в плане безопасности и можно ли так соединять электрические провода, пишите своё мнение в комментариях! Ниже оставлю видео где ещё раз покажу весь процесс поэтапно, если статья была непонятной. 🙂

Внимание! Я не являюсь электриком и поэтому ни кого не учу, в статье я лишь показал способ который мне показали самому, а я показал его вам. В комментариях можно почитать мнение опытных электриков и решить стоит ли соединять таким способом провода или нет, на сколько такое соединение безопасно и имеет ли место быть. Спасибо всем за внимание!

Как соединить медные провода между собой в распредилительной коробке

Обустройство крупной электросети не позволяет использовать электрический кабель единым отрезком. Как правило, специалисты — монтажники вынуждены подбирать и соединять фрагменты проводов, подходящие по размерам под конкретный участок проводки. Соединение проводов выполняется в распределительных коробках, количество которых зависит от протяженности трассы. В одной коробке могут одновременно находиться транзитный провод, соединяющий распределительные точки, провод от «автомата» в распределительном щитке и кабель под выключатель или розетку. Соединения выполняются согласно заранее разработанной схеме. А их качество и надежность во многом влияют на проводящие свойства сети и исправность работы подключенного электрооборудования.

Как лучше соединить медные провода между собой?

Отрезки проводов могут соединяться между собой различными способами. Тип соединения выбирают в зависимости от набора факторов: размеров кабеля, планируемой номинальной нагрузки, вида конечного потребителя, способа изоляции провода и т.д. В настоящее время, специалисты применяют следующие способы кабельных соединений:

• Скрутка с последующей пайкой или сваркой.
• Монтаж с применением клеммных колодок.
• Соединение с использованием «орешков».
• Применение соединительных шин.
• Соединение кабеля с использованием пружинных клемм типа WAGO.
• Болтовой способ монтажа.
• Соединение провода гильзами.

Каждый вариант имеет свои преимущества, которые необходимо рассмотреть подробнее.

Скрутка медных электрических кабелей

Основное достоинство метода — минимальный набор инструментов, необходимый для ведения монтажных работ. Мастеру потребуются пассатижи и катушка изоляционной ленты. При условии грамотного и надежного соединения обычная скрутка может прослужить десятки лет, не оказывая влияния на параметры тока. Обязательным условием выполнения работ является зачистка оголенных участков жилы перед соединением концов кабеля.

В некоторых случаях скрутку рекомендуется дополнительно усилить пайкой. Для этого потребуется флюс и припой из сплава олова и свинца. Можно пропустить через точку соединения кабелей кратковременный разряд сварочного тока. Оплавившаяся медь образует прочную каплю, которая надежно соединит отрезки кабеля на продолжительное время. Данный метод разрешен только при работе с кабелем, основой которого являются медные жилы.

Важное ограничение: метод скрутки запрещено использовать в помещениях с отделкой из древесины и в условиях повышенной влажности: частных деревянных домах, банях и т.д. В указанных помещениях скрутку дополнительно усиливают сваркой или пайкой, согласно требованиям ПУЭ.

Наиболее эффективной скрутка считается в отношении медных проводов. Алюминиевые токопроводящие жилы могут не выдержать нагрузки и сломаться, особенно — при интенсивной эксплуатации. Кроме того, при постоянном нагревании материал плавится и теряет форму, поэтому для него рекомендуется периодическое подкручивание контактов. В противном случае место соединения кабеля может подгореть и стать причиной пожара.

Попытка сэкономить и использовать в одной скрутке провода с разными материалами токопроводящих жил может иметь негативные последствия. Практика показывает, что соединение разнородных металлов нередко становится причиной электрохимической коррозии, разрушающей провод. Поэтому кабель приходится часто ремонтировать и менять поврежденные участки, что сводит на нет планируемую экономию.

Если скрутка выполняется в отношении однородных металлических сплавов, рекомендуется использовать специальный изолирующий зажим. Изготовленный в виде колпачка, он выполняет сразу две функции — изолирует оголенные участки токопроводящей жилы и надежно фиксирует участок скрутки.

Метод более эффективен, чем применение изоляционной ленты. Единственное условие — соответствие размеров колпачка и диаметра соединяемых проводов, чтобы зажим плотно прилегал к поверхности кабеля.

Клеммные колодки

Популярный способ соединения кабелей, основанный на применении специальной клеммной колодки. Внутри ее пластикового корпуса имеются металлические гильзы с резьбой. Провод, вставленный в гильзу, надежно зажимается винтами. Латунный сплав, из которого изготавливаются гильзы, отличается прочностью и имеет продолжительный срок службы.

Ответвительные кабельные зажимы

Орешки, или кабельные зажимы применяют для соединения кабелей с токопроводящими жилами из разных сплавов. Кроме того, данный способ считается эффективным при обустройстве ответвления от основной магистрали без необходимости разрыва главного кабеля. Конструкция «орешка» представляет собой корпус с двумя прижимными плашками, разделенными центральной пластиной.

Метод крепления кабелей — болтовой. Взаимный контакт жил соединяемых проводов осуществляется через металлическую пластину. Область применения кабельных зажимов — монтаж провода на входе в здание или переход с внешнего алюминиевого провода на медный кабель внутренней разводки.

Соединительные шины

Обустройство соединений в щитках или одновременно нескольких рабочих жил нейтрали выполняется с применением специальных шин. Нулевая шина при этом устанавливается внутри щитка или на DIN рейку на специальную изолирующую подставку, а «земляная» шина фиксируется на корпусе. Отверстия для подключения жил оснащены прижимными винтами. Данный способ соединения кабеля предусматривает периодическое подтягивание винтовых креплений по причине их ослабевания по мере эксплуатации. Данное требование особенно актуально для алюминия, который начинает плавиться в условиях постоянного нагревания. Подтягивание жил обеспечит надежный контакт подключенных проводов и позволит избежать короткого замыкания.

Пружинные клеммы WAGO

Недостатки винтового соединения кабелей заставили придумать более эффективные методы креплений, не требующие частой ревизии. Одним из вариантов стали пружинные клеммы особой конструкции, изготовленные на немецком предприятии WAGO. В них соединение кабелей осуществляется с помощью плоскопружинных зажимов, использовать которые можно без применения дополнительного инструмента. При этом возможно соединение любых медных и алюминиевых кабелей в различных пропорциях без риска ухудшения проводящих свойств проводов.

Конструкция используемых в клеммах пружин имеет важное преимущество — их прижимное усилие постоянно, не уменьшаясь по мере эксплуатации кабеля. При этом пружины подвижны, подстраиваясь под диаметр токопроводящей жилы. Усилие прижима прикладывается только к поверхности металла, тогда как структура жилы не деформируется и не разрушается под постоянным давлением. Таким образом, надежный и безопасный контакт жил сохраняется на всем протяжении срока эксплуатации кабелей.

Популярность соединения проводов с применением пружинных клемм во многом обусловили преимущества указанных соединительных элементов. Здесь стоит обязательно отметить:

• Существенное сокращение времени монтажных работ.
• Наличие отдельного изолированного клеммного места под каждый проводник.
• Защиту кабеля от повреждений и негативного внешнего воздействия.
• Аккуратный вид и компактные размеры мест соединений кабеля.
• Безопасность. Случайное прикосновение к неизолированным контактам исключено.

Ассортимент клемм позволяет подобрать оптимальный вариант в зависимости от типа кабеля. Так. Для одножильных проводов применяют изделия с втычными контактами. Жила с небольшим усилием вставляется в отверстие, где надежно фиксируется пружиной. Достать ее можно аналогичным способом, аккуратно выкручивая из гнезда без помощи инструмента. Универсальные клеммы с защелками позволяют соединять провода с различными типами жил и площадью их сечения. Установка клеммы занимает несколько секунд, а само приспособление гарантирует надежное соединение кабелей. Вариант рекомендован для сборки временных схем.

Надежность соединения кабелей в пружинных схемах обеспечивается благодаря газонепроницаемости и прочности конструкции. Допускается использовать клеммы при температуре воздуха до 85°C, а отдельные модели — до 105°C в сетях под напряжением до 450В.

Если пружинные клеммы планируется использовать для соединения алюминивых кабелей, специалисты рекомендуют применять специальную контактную пасту. Она необходима для торможения процесса окисления жилы и эффективно снимает поверхностную окисную пленку с поверхности металла. В ассортименте клемм WAGO имеются модели, где заполнение клемм пастой выполнено еще на этапе производства.

Для подключения светильников рекомендуется использовать специальные типы пружинных клемм. С монтажной стороны здесь можно провести один или два одножильных провода из любого металла сечением до 2,5кв. мм, а со стороны светильника — один медный провод с сечением аналогичной площади. Для указанного типа клемм существуют ограничения по номинальной силе тока: для медных кабелей — 24 Ампер, для алюминиевых — 16 Ампер.

Болтовое соединение кабелей

Помимо «орешков» и пружинных клемм, соединение кабелей из меди и алюминия можно выполнять методом болтового соединения. Для этого используют обычный стальной болт, на который навиваются изолированные участки жил кабелей. Для разделения жил применяют стальную шайбу, проложенную между навивами. Увеличить долговечность соединения можно с помощью шайбы Гровера, добавляющей контакту гибкости.

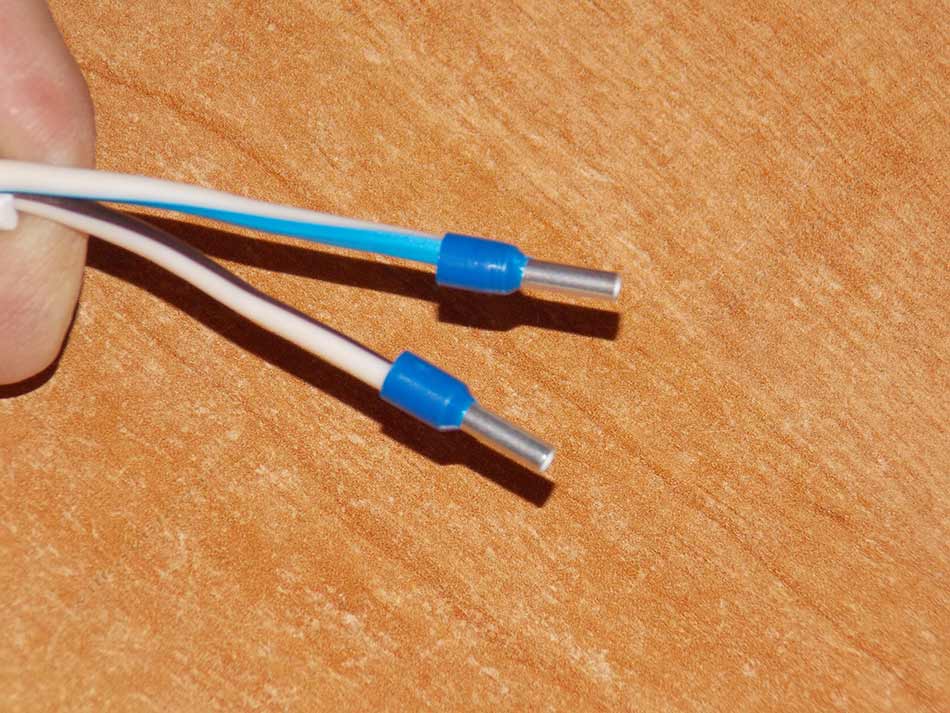

Гильзовое соединение

Способ считается очень надежным, несмотря на его очевидную простоту. Гильза подбирается под сечение проводов, токопроводящие жилы размещаются внутри и обжимаются вместе с гильзой. Изолировать гильзу можно с помощью термоусадочной трубки или изоленты.

Желаете уточнить, как правильно соединять медные провода в распределительной коробке? Звоните нашим специалистам по указанному телефону.

Как правильно соединять провода

В этой статье мы расскажем о том, как соединять провода между собой в квартире. Вопрос электропроводки очень актуален особенно для тех, кто решил самостоятельно делать ремонт. В основном людей интересует возможность и технология соединения проводов различных материалов и сечений между собой. Поговорим обо всем по-порядку.

---

СОДЕРЖАНИЕ:

1. Можно ли соединять провода скруткой?
2. Соединение одинаковых проводов
3. Соединение проводов одного материала, но разного сечения
4. Соединение алюминиевых и медных проводов разных сечений
5. Соединительные колодки-защелки
6. Как подсоединить люстру
7. Важные замечания

---

Можно ли соединять провода скруткой

Очень часто, особенно в старых домах, мы начинаем снимать старые обои, откручивать старые розетки, разбирать полуразвалившиеся соединительные коробки и что же мы видим: много скрученных между собой и обмотанных в изоляцию проводов:

Знаю, что много электриков до сих пор делают скрутку проводов именно таким образом и считают ее самой надежной. Однако, с точки зрения пожарной безопасности, ни один пожарник не одобрит электрические соединения в квартире, выполненные только методом скрутки.

Дело в том, что иногда приходится соединять между собой провода различных сечений и различных материалов, например, медные и алюминиевые провода. И вот именно для таких случаев скрутка неприемлема. Например, при одной и той же нагрузке в сети она будет по разному действовать на скрученные вместе толстый и тонкий провода, один из которых будет чувствовать себя хорошо, а другой будет нагреваться.

Как соединить провода одного материала и сечения

Как соединить провода одного материала и сечения между собой, например, медный с медным на 2,5 квадрата? Это самый простой случай, и здесь вполне может подойти скрутка:

Только вместо обычной изоляционной ленты в магазине продаются колпачки для скрутки:

Нужно взять колпачок и навинтить на скрутку:

Можно ли соединять провода разного сечения одного материала

Если, к примеру, Вам нужно соединить провода разного сечения (для одинакового сечения также годятся) и одного материала (медь или алюминий), то в этом случае хорошо подойдут специальные соединительные колодки, представленные ниже.

Они имеют разное число входов: на рисунке, соответственно: 2, 4, 6.

Т. е. это «как-бы» скрутка для 2, 3, 4, 5 или 6 проводов.

Причем, если Вам нужно соединить между собой 3 провода, то для этого можно воспользоваться колодкой, имеющей 4 или 6 входов:

---

---

Колодка просто плотно насаживается на провода:

Нужно понимать, что после соединения проводов таким способом, обратно из колодки их уже не вынуть. Поэтому, если Вы ни разу не пробовали работать с подобными приспособлениями, купите их несколько штук в магазине с запасом и потренируйтесь дома. Они стоят копейки.

Как соединить провода медь и алюминий

Когда у Вас наступает необходимость в соединении проводов из разных материалов (медь и алюминий), да еще и разных сечений, в этом случае Вам помогут колодки, у которых входы заполнены специальной пастой, препятствующей окислению:



Эти же колодки, конечно, подойдут и для проводов одинакового сечения и одинакового материала. Как и в предыдущем случае, если Вы уже насадили на них провода, то их будет уже не вынуть из колодок. Поэтому заранее продумывайте все Ваши соединения.

Соединительные колодки — защелки

Есть также соединительные колодки, которые позволят Вам соединить провода между собой, но, в случае Вашей ошибки, Вы можете отсоединить любой из присоединенных проводов. Это так называемые защелки:

У продавца в магазине для защелок нужно обязательно уточнять возможность соединения проводов разного материала и сечения.

Один из вариантов подключения проводов в люстре

Если Вам нужно подключать люстру, то одним из вариантов соединения проводов, выходящих из потолка с проводами, идущими от люстры, будет использование колодок, в которых фиксация соединения проводов происходит за счет винтов:

Для люстры вариант использования клемм типа wago, особенно если идущие из потолка провода короткие, будет не очень хорошим, поскольку, как уже было сказано, в этом случае провода уже не вынуть (например, понадобится поменять люстру или ее помыть) и придется их отрезать. В случае же клемм с винтовым соединением достаточно будет просто открутить крепящие винты и освободить провода.

Важные замечания по соединению проводов

Отметим важные моменты, касающиеся электрических проводов.

1. Все скручиваемые между собой провода не должны болтаться где-то в воздухе! Они обязательно должны быть помещены в соединительную (распределительную коробку).
2. Во всех соединениях проводов следите за тем, чтобы оголенные концы проводов были полностью спрятаны в соединительной колодке. Т. е. старайтесь сделать соединение так, чтобы после этого соединения невозможно было бы рукой добраться до оголенного конца провода.
3. Не старайтесь достать провод из тех колодок, которые для этого не предназначены. Например, есть умельцы, которые и из клемм wago умудряются вынуть провода. Но я этого не рекомендую делать, поскольку такое изъятие всегда связано с деформацией провода. А это недопустимо, т. к. нагрузку в сети должны испытывать целые провода, а не полусломанные, которые могут привести к замыканиям.

На этом статья заканчивается. Мы с Вами подробно изучили вопрос того, как соединять провода в квартире. Теперь, при перемещении розетки с одного места на другое Вы без проблем сможете удлинить провода, проложив их в стене и сделав верное соединение.



Как соединить два провода без пайки

Понятно что можно соединить два или три провода вместе спаяв их, но это самый сложный способ, ведь нужен паяльник, розетка, припой, флюс… Конечно самый простой способ соединить провода — это скрутить их. Если знаете как это грамотно сделать, такое соединение может быть вполне механически прочным, обеспечивать хороший электрический контакт. Посмотрите фото ниже. Оно показывает метод, используемый для соединения кабелей вместе с высокой механической прочностью.

Этот способ однако имеет свои недостатки. Создание таких соединений очень утомительно, особенно если их должно быть много в электроустановке. Кроме того, длина кабеля, используемого для подключения, велика, что говорит о том, насколько меньше проводов нам потребуется для установки, если таких подключений действительно много, или сколько придется заплатить за подключение системы. Что важно — такие соединения ни при каких условиях не могут быть выполнены под напряжением, которое иногда отключить невозможно и приходится работать под током.

Меры предосторожности

Провода часто различаются по размеру и типу проводника. Самый тонкий провод во всей системе должен быть способен передавать максимальный ток, который течет в цепи. Кроме того, соединение между двумя проводами может дополнительно увеличить последовательное сопротивление, особенно если оно не является хорошим или, например, оно не соответствует диаметру провода. Это может привести к перегреву соединения, что часто наблюдается после неопытных электриков.

В зависимости от напряжения и тока для этих типов соединений применяются разные стандарты. Эти стандарты существуют не просто так, и если вы их игнорируете, то делаете работу на свой страх и риск. Иногда это заканчивается очень неприятным образом. Типичным примером является возможность пожара из-за использования неподходящего соединителя в электросети, даже если соединитель находится в совершенно ином месте чем произошедшее возгорание.

Теперь давайте рассмотрим наиболее популярные и часто используемые кабельные разъемы для соединения между собой электрических проводов.

Электрический клеммник

Если хотите соединить несколько разных электроцепей вместе, можете использовать электрический клеммник, как показано на рисунке. Тема клеммников очень широка — это огромная группа соединителей, которые было бы трудно охватить в пределах одной статьи, поэтому давайте просто изучим фото — у большинства из нас уже была возможность использовать этот тип соединения при монтаже люстр и светильников.

Гайки для кабелей

Эти типы разъемов (Molex 0191600039) бывают разных цветов и размеров. Они очень популярны в электроустановках разных стран. Они используются для соединений в энергетической сети внутри помещений. Такая гайка состоит из усеченного конуса из изоляционного материала с резьбой внутри.

Использовать такое соединение просто — возьмите два изолированных конца шнура, вставьте их в конус и скрутите. Эта гайка позволяет легко подключать между собой даже сильно не совпадающие диаметры проводов, а также позволяет подключать два, три или четыре провода одновременно. При условии что все оголенные проводники находятся в изолированном конусе, соединение полностью изолировано. Однако сам разъем не очень прочный, и сильный рывок может привести к его отсоединению, что означает следует подумать о том, не может ли возникнуть какое-либо механическое напряжение в этом месте. Положительной стороной этого разъема является тот факт, что можно при желании раскрутить его, чтобы внести изменения.

Быстрый разъем Wago

Быстрый разъем (Wago 221), показанный на фото, предназначен для соединения двух проводов вместе, но они доступны в версиях и с пятью одновременными подключениями. Изолированные концы кабеля помещаются в разъемы, которые защелкиваются нажатием на рычаг.

Благодаря рычагу закрепление и открепление разъема очень просты — соединение можно использовать повторно несколько раз. Также доступны дополнительные аксессуары для разъемов Wago, которые позволяют, например, навсегда смонтировать весь блок разъемов в корпусе.

Лопаточные клеммы

Любой кто знает о проводке автомобиля, видел как выглядят лопаточные клеммы. Вот фотографии изображающие такой разъем: есть в версии папа (Panduit DNF18-250-M) и в версии мама (Panduit DNF14-250FIM-M).

Клеммы такого типа зажимаются на изолированных проводах с помощью специального устройства — обжимного инструмента. Разъемы доступны в широком диапазоне цветов изоляции. Очень часто цвет также является показателем рекомендуемой толщины проволоки, при которой клемма должна быть обжата.

Обычно часть этого соединения прикрепляется к реле или другому блоку устройства, а другая часть надевается на него и располагается на кабеле, однако есть и просто обжимные разъемы.

При его использовании убедитесь что всё соединение полностью изолировано. Специальные изоляционные прокладки делают это довольно надёжно. Соединители этого типа обеспечивают довольно высокую устойчивость к случайным отключениям даже для сильных натяжений.

Штекерные обжимные соединители

Эти соединители используют те же инструменты для обжима и изоляции, что и лопаточные клеммы, стыковые соединители (например, соединитель Phoenix Contact 3240061) часто встречаются в той же серии производителей, что и автомобильные клеммы.

Такой соединитель представляет собой просто металлическую трубку (иногда изолированную), в которой зачищенный конец одного провода помещается на одном конце трубки, обжимают его и повторяют это действие для другого провода на другой стороне.

Соединители типа пуля

Указанное соединение неразборно. Такое соединение чаще звучит в английском названии: Bullet Connector. На фото показана пара разъемов Panduit: EBV18-4MB-Q и EBV18-4B-Q.

Этот тип соединения состоит из металлической трубки в которой кабель зажимается с одной стороны, напоминающей пулю (иногда с дополнительной изоляцией), а с другой — аналогичной трубки, в которой так называемая «пуля» заходит. Электрический провод также подключен ко второй трубке.

Разъемное соединение Scotchlok

Иногда необходимо использовать неразорванный кабель для подключения. Конечно, его всегда можно разрезать и сделать, например, трехстороннее соединение. Существует для этого практика, которая заключается в удалении небольшого участка изоляции провода и обмотку его другим. Однако доступно гораздо лучшее решение — муфты Scotchlock, показанные на картинке.

Этот разъем имеет две дорожки. Одна из них скользит по основному проводу (изолирован), а другая для стыкового. Весь разъем на обоих проводах закрывается, что может потребовать использования плоскогубцев, особенно с большими сечениями провода или более толстой изоляцией. При закрытии разъема в изоляцию вдавливается специальный нож, который пройдя через него касается внутреннего проводника, замыкая оба провода расположенные в элементе. Этот вид технологии (с прорезанной контактной изоляцией) называется IDT.

Стыковые разъемы IDT

Теперь, когда мы уже представили один вид разъема IDT, узнаем про еще несколько разъемов этого типа. На фото показан пример стыкового соединителя IDT (Keystone 8377). Существует много серий разъемов такого типа, например, показанный i-Clamp Keystone или серия Coolsplice от TE Connectivity.

Клеммы монтажные Navigator

Очень удобные соединители типа педальки, считаются одними из наиболее современных.

Фитинги разъёмы

Также есть такие соединители типа фитинги. Полностью изолированные, а значит можно при необходимости работать под напряжением.

Подведение итогов

Для всех вариантов подключения описанных выше важно помнить, что некоторые из них — например, клеммники или гайки — универсальны и очень популярны, в то время как другие специализированы, то есть служат для конкретного применения. Нужно всегда хорошо подумать, чтобы выбрать правильный разъем для подключения проводов в электросети или другой установке, которую ремонтируем или создаём. А если сомневаетесь — спросите в комментариях и постараемся вопрос прояснить.

6 вариантов качественной замены обычной скрутке оголённых жил: как соединить провода быстро и надёжно

В бытовых условиях в качестве самого быстрого способа соединения проводов обычно применяют простую скрутку оголённых жил и защиту изоляционной лентой. Так поступают в подавляющем большинстве случаев, например, в процессе наращивания кабеля электрического удлинителя. Правильно это или нет, но удлинитель после такого соединения работает годами, не вызывая никаких проблем.

Однако при больших нагрузках кабель начинает греться, и сильнее всего нагревание происходит именно в местах скрутки. Если через этот удлинитель подключить мощный тепловой электрический прибор, то изоляция в точке подсоединения начнёт плавиться, что в итоге приведёт к короткому замыканию. Это значит, что скрутка отличается повышенным сопротивлением. И соединение необходимо делать более качественным.

1. Соединение проводов с помощью пайки

Соединение пайкой тоже подразумевает предварительную скрутку оголённых жил. Расплавленный припой проникает в пространство между скученных проводов. При остывании припой твердеет, чем обеспечивает прочный и плотный контакт в соединении. Чаще всего таким способом соединят многожильные медные концы. Недостатком является длительность процесса, который включает в себя:

• Зачистку концов от изоляции.
• Предварительное лужение.
• Скрутку.
• Нанесение расплавленного припоя.

Места спайки по истечении некоторого времени могут окисляться.

2. Сварочное соединение

С помощью сварки образуется надёжное монолитное соединение, которое в условиях нормальной эксплуатации не подвергается постепенному ослаблению и окислению. В бытовых ситуациях сварку обычно не применяют, так как для этого необходимо иметь соответствующее оборудование.

3. Опрессовка проводов

Для реализации этого способа соединения необходимо иметь специальные гильзы и клещи. Зачищенные жилы вставляют в гильзы. С помощью клещей производят плотный обжим мест контакта. Диаметр гильз подбирают, исходя из соответствующих параметров соединяемых проводов.

4. Применение клеммных колодок

Соединение клемными колодками не требует много времени. Концы проводов вставляют в трубчатые латунные гильзы, имеющие перпендикулярные резьбовые отверстия под винтовые зажимы. Закручиванием винтов производится плотная фиксация жил. Сама гильза находится внутри компактного пластикового изолирующего корпуса. Электрический контакт соединяемых проводов осуществляется через гильзу, поэтому здесь можно скреплять провода из разных металлов. В случае необходимости клемную колодку можно использовать несколько раз. Многожильные провода предварительно лудят или опрессовывают. Такие соединения необходимо иногда проверять на плотность прижатия.

5. Соединение колодками Wago

Такие клеммные колодки бывают полупружинными и рычажковыми. Полупружинные предназначены для одноразового использования. Провод в них может вставляться только в одном направлении. При движении в обратную сторону внутренние пружинящие лепестки колодки врезаются в материал жилы. Поэтому выдернуть провод из клеммы получится только вместе с её повреждением. Применить ещё раз испорченную колодку уже не удастся.

Повторно можно использовать рычажковый вариант колодки, так как зажим провода производится с помощью рычажка, который достаточно только отжать. Жила освобождается, и вместо неё можно вставить другой провод.

6. Соединительные изолирующие зажимы (СИЗ)

В основном СИЗ применяют для соединения одножильных медных проводов. Они представляют собой пластиковый колпачок с внутренней конусной обжимной пружиной. Концы соединяемых проводов вставляют в СИЗ. Колпачок начинают вращать по часовой стрелке. Признаком надёжного соединения является тот момент, когда вращение доходит до упора. Вращение колпачка можно производить вручную и с помощью шуруповёрта. Для этого применяют специальную насадку для дрелей.

А какой из этих способов соединения проводов вам кажется наиболее предпочтительным?

Задать вопрос эксперту

Как соединить электрические провода надёжно без пайки

Допустим, возникла необходимость крепко, надёжно, с хорошим электическим контактом соединить концы электро-провода голыми руками, без применения паяльника, флюса, припоя. Простейшая скрутка — не вариант, это максимально слабо на разрыв. Предлагаю вашему вниманию свой вариант соединения, основанный на комбинации верёвочного узла и скручивания, что в итоге даёт компактный, плотный, гибкий, но самозатягивающийся на разрыв и устойчивый на сжатие узел. Видео, как это делается:

И тоже самое в виде комикса:

Что происходит на этих картинках

1. Обдираем изоляцию кусками по 2 см, чтобы их легко было стащить с пучка жил.
2. Последний кусок изоляции не снимаем, а оставляем не конце, чтобы легче было скрутить жилы для облегчения дальнейшего оперирования проводом.
3. Защищаем оба конца провода на 5.5 см.
4. У одного провода формируем петлю, второй продеваем в эту петлю и начинаем обматывать вокруг неё.
5. После обхвата петли, продеваем правый конец в петлю в обратном направлении.
6. Получаем стандартный встречно-симметричный узел для связывания концов верёвок/лесок. Затягиваем его, удерживая все 4 провода.
7. Результат затягивания.
8. Полученный узел получается очень прочным на разрыв (если тянуть только за провод с изоляцией) и совершенно не склонен к развязыванию.
9. Однако, если сдавить провода навстречу, то петли смещаются… Из-за твёрдости проводов. Гибкие верёвки/нитки этому не подвержены.
10. Поэтому сгибаем концы проводов в противоположных направлениях. Это блокирует расход петель при сдавливании. Здесь используем именно свойство твёрдости провода, сохранение формы после изгиба.
11. Закручиваем концы вокруг центральных жил (здесь — по 3 витка).
12. Итог — аккуратное, супер прочное и надёжное как на разрыв, так и на сжатие, соединение, в котором использованы простой узел и скручивание.

Пайка проводов без паяльника

Также обращаем внимание на новую, существующую в современном бешено развивающемся [Китаем] мире, технологию соединения проводов, основанную на покупке специальных термоусадочных трубок с припоем внутри:

Но тут всё-таки потребуется термофен… или зажигалка + сноровка.

---

Как соединить провода и правильно это сделать

Здесь Вашему вниманию будут предложены некоторые советы как правильно соединить провода в плане обеспечения надежного контакта.

Если Вас интересует соединение проводов при монтаже электропроводки в соответствии с определенной схемой, то посетите эту страницу.

Общие требования к соединению проводов следующие:

• Медные и алюминиевые провода непосредственно между собой соединять нельзя. При таком соединении они активно окисляются, электрический контакт при этом ухудшается, происходит нагрев, чреватый возгоранием проводки.
• Необходимо обеспечить надежную изоляцию места соединения.
• При наличии в месте его расположения влаги следует обеспечить необходимую герметичность.

Теперь, собственно, об основных способах, которые позволяют соединить провода удобно и надежно.

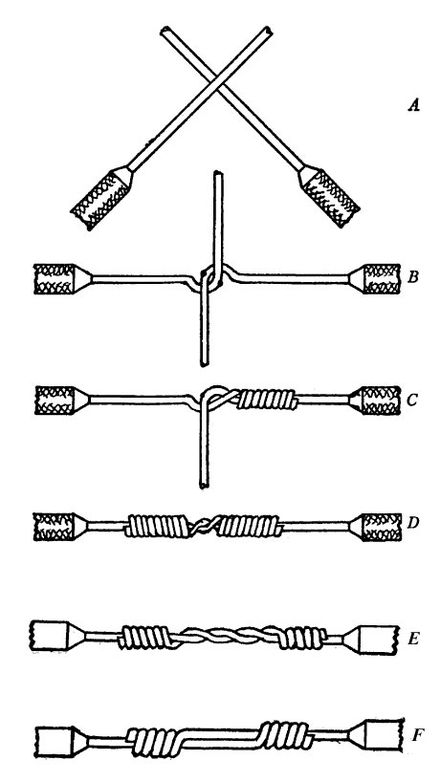

Самый древний из них — скрутка. Повторяю — таким способом можно соединять провода только из одинаковых материалов. Не самый лучший способ, но весьма распространенный.

Основное требование — обеспечить надежность контакта. Для этого провода следует навивать под достаточно большим углом, причем заканчивать процесс навивки следует пассатижами, прилагая достаточное усилие сжатия их губок.

Изоляцию можно выполнять разными способами, например изоляционной лентой, термоусадочной трубкой, полиэтиленовыми колпачками, но удобнее и лучше использовать соединительные изолирующие зажимы (СИЗ), которые помимо изоляции обеспечивают дополнительную фиксацию контакта.

Сказанное иллюстрирует рис.1.

Поскольку СИЗ имеет внутри винтовую пружину (рис.1.в) скручивать провода и накручивать на них СИЗ следует по часовой стрелке. Концы проводов на скрутке лучше ровно обкусить (рис.1.б).

Можно использовать винтовые клеммные соединители (рис.2). На мой взгляд, не самый удобный и лучший способ соединить провода.

Привожу его потому, что он достаточно часто используется при подключении таких электробытовых приборов, как люстр, бра, других осветительных приборов.

Достаточно удобны в работе соединители WAGO (рис.3). В русской транскрипции они известны как ВАГО, ВАГА, ВАГИ. Для того, чтобы при их помощи соединить провода, достаточно вставить зачищенные проводники в соответствующие отверстия.

Соединители WAGO выпускаются под разное количество проводов, но следует помнить, что все посадочные места одного соединителя между собой имеют электрический контакт (рис.3.б,г). Поэтому, чтобы, например, соединить ноль и фазу их потребуется две штуки (рис.3д).

В данном примере вполне можно было обойтись соединителями на два, а не четыре места под провод, просто у меня таких под рукой не оказалось.

Не забывайте — соединители выбираются в зависимости от количества, сечения проводов, максимально коммутируемых токов, напряжений, мощностей.

Ну а, справедливости ради, надо заметить, что самое надежное соединение проводов это пайка. Правда процесс этот более трудоемкий, поэтому о нем упоминают не часто.

© 2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Как подключить коммутатор белым, черным и заземляющим проводами | Home Guides

Крис Дезил Обновлено 20 декабря 2018 г.

Горячий провод в 120-вольтной жилой цепи переменного тока обычно покрыт черной изоляцией, а обратный или нейтральный провод белого цвета. Однополюсный однонаправленный переключатель, такой как выключатель света, работает, прерывая горячий провод, поэтому у него есть две латунные клеммы для горячих соединений и нет серебряных клемм для нейтрали. Подключение выключателя — это сущность простоты.Вы подключаете черные провода в электрической коробке к клеммам переключателя, а белые провода друг к другу. Коммутатор также имеет зеленую клемму для заземляющих проводов, которые обычно оголены.

1. Отключите питание цепи перед тем, как приступить к подключению переключателя. Найдите на главной панели выключатель, который управляет цепью, и выключите его.

2. Пропустите силовой кабель через заднюю часть распределительной коробки и вытащите провисание примерно на 6 дюймов.Протяните другой кабель того же калибра к устройству, которым вы хотите управлять переключателем. Проденьте конец проволоки через заднюю часть коробки и вытяните такую ​​же слабину.

3. Отрежьте пластиковую оболочку на концах кабелей, используя канцелярский нож. Разъедините провода. Обрежьте 1/2 дюйма изоляции с концов черного и белого кабелей.

4. Подсоедините черные провода к клеммам переключателя. Переключатель просто прерывает ток, поэтому не имеет значения, к какой клемме вы подключаете какой-либо провод.Если за клеммами переключателя есть отверстия с защелкиванием, вставьте конец каждого провода в отверстие. В противном случае согните каждый провод по часовой стрелке, зацепите его за винт и затяните винт с помощью отвертки.

5. Соедините белые провода вместе, скручивая концы вместе по часовой стрелке с помощью плоскогубцев. Накрутите проволочный колпачок, чтобы скрепить их вместе и изолировать концы.

6. Обожмите оголенные провода заземления вместе с помощью обжимного разъема. Оберните конец одного из заземляющих проводов вокруг зеленого винта заземления на переключателе и затяните винт с помощью отвертки.

Вещи, которые вам понадобятся

• Универсальный нож

• Отвертка

• Заглушка для провода

• Обжимной разъем

• Инструмент для обжима

Наконечник

9 Самый простой для протягивания через кабели чердак или подвал и пройти их вертикально до выключателя.

Если вы подключаете новый коммутатор к существующей стене, вы можете сэкономить время, установив коробку для ремоделирования.Вместо того, чтобы прибивать его к шпильке, вы можете прикрепить его прямо к поверхности гипсокартона.

Предупреждение

Кабель, который вы используете для подключения прибора к переключателю, должен быть идентичен кабелю, который питает цепь. Национальный электротехнический кодекс запрещает менять калибр провода в середине цепи, потому что это может вызвать пожар.

4.8. Подключение схемы или схемы системы

Для разработки схем и схем системы вы соединяете элементы и системные блоки, соответственно.Вы можете соединять элементы проводами или по имени, а соединения также могут быть шиной ( одиночное соединение в схеме, передающее более одного сигнала).

4.8.1. Подключение по проводам

Чтобы соединить два узла элемента или системного блока проводом, наведите курсор на узел в окне схемы или системного представления. Курсор отображается в виде символа катушки провода.

Щелкните в точке, с которой нужно начать провод, и перетащите мышь в то место, где вы хотите изгиб, и щелкните еще раз. Пунктирная линия показывает, где будет тянуться провод. Для Например, при подключении резисторов на следующем рисунке, если вы сначала переместите мышь на щелкните правой кнопкой мыши и переместите указатель мыши вниз, провод рисуется горизонтально, а затем вертикально.

Если вы сначала переместите мышь вниз, щелкните, а затем переместите мышь вправо, провод рисует по вертикали, а затем по горизонтали.

Можно сделать несколько гибов.

Щелкните правой кнопкой мыши, чтобы отменить последнюю добавленную точку сгиба.

Завершите провод, щелкнув другой узел или поверх другого провода.

Чтобы отменить соединение, нажмите клавишу Esc.

Вы можете начать новый провод с середины существующего провода, выбрав существующий провод, щелкнув правой кнопкой мыши и выбрав Добавить провод, затем щелкнув существующий провод, чтобы начать новый провод.

4.8.1.1. Привязка к логическому выводу и автоматическое подключение

Линии вывода схемы / системной диаграммы обеспечивают визуальную помощь при выравнивании элементов и провода на принципиальной / системной диаграмме при добавлении новых элементов в проект, при вставке элементы из буфера обмена, а также при перемещении существующих элементов в дизайне.Эта функция может также помогают в сборке схематических проектов, автоматически добавляя провода для выравнивания элементы.

Как показано на следующем рисунке, при добавлении нового элемента схемы при перетаскивании новый элемент отображается слабая серая пунктирная линия, когда он становится вертикальным или горизонтальным выровнен с узлом существующего элемента.

Добавление элемента на этом этапе гарантирует, что вы можете соединить узлы с помощью сегмент прямой проволоки.Если вы Shift — щелкните, чтобы разместить элемент, сегмент провода добавляется соединение элементов вдоль линии вывода, как показано на следующем рисунке.

Линии вывода могут отображать как горизонтальное, так и вертикальное выравнивание с существующими элементами, как показано на следующем рисунке.

Линии могут исходить из одного и того же узла или из разных узлов элемента.

Чтобы избежать беспорядка и путаницы, линии вывода ограничены одной горизонтальной и одной вертикальная линия, проведенная до ближайшего возможного соединения. Если есть два равновероятных соединений, обычно предпочтительнее узел 1.

Линии вывода могут быть построены из нескольких элементов в выбранном наборе, чтобы показать узел выравнивания. В этом случае линии проводятся до ближайших узлов выравнивания по вертикали, по горизонтали или по обоим направлениям.

Вы также можете Shift — щелкнуть при добавлении или перемещении нескольких элементов в соедините элементы по линиям вывода.

Когда вы вручную соединяете элементы, вы также можете Shift — щелкните, чтобы завершить проводка с использованием линий вывода.

4.8.1.2. Подключение множества элементов или системных блоков

Когда вы добавляете провода, любой провод, касающийся узла, подключается к этому узлу. Ты не нужно нажимать на каждый узел. Например, если у вас есть 10 элементов с их узлами в строке, вы можете добавить один провод, который касается узла каждого элемента, чтобы соединить все элементы.

4.8.1.3. Автоматическая очистка проводов

По умолчанию, когда вы удаляете элемент или системный блок, подключенные к нему провода также удаленный. Вы можете изменить это поведение и сохранить эти провода. Выберите Параметры> Параметры проекта, щелкните вкладку Schematics / Diagrams и снимите флажок установите флажок Автоматическая очистка проводов, чтобы сохранить соединительные провода после того, как вы удалить элементы.

4.8.2. Подключение элемента по имени

Вы также можете соединять элементы по имени. Этот подход обычно используется при добавлении провода к схеме усложнили бы управление схемой. И PORT_NAME, и NCONN элементы позволяют указать имена подключений.Элемент PORT_NAME обсуждается в разделе «Использование PORT_NAME».

Элемент NCONN также используется в схемах для соединения по имени. Этот элемент находится в категории «Соединения элементов схемы» элемента Браузер. Его единственный параметр — Имя. Любые узлы элементов подключены к элементам NCONN или PORT_NAME элементы с одинаковым «именем» физически связаны в схеме.

В следующем примере показаны два резистора, соединенных по имени с помощью элемента NCONN с имя «по имени».

4.8.2.1. Проверка подключений

Когда элементы связаны по имени, у вас нет визуальных подсказок, что узлы элемента подключен, как и при использовании моделей. Вы можете использовать функцию выделения сети, чтобы помочь.

Чтобы использовать выделение цепей, выберите любой провод, щелкните правой кнопкой мыши и выберите «Подсветка цепей». На.Выберите цвет в открывшемся диалоговом окне и нажмите ОК, чтобы нарисовать все узлы проводов и элементов, которые связаны с указанный цвет. На следующем рисунке показано выделение сети для названного соединения между резисторы.

Электромонтаж потолочного вентилятора и светильника со схемами!

Подключение потолочного вентилятора и света может показаться сложной задачей, но это не обязательно.Pro Tool Reviews дает вам наглядное руководство и пошаговые инструкции по правильному подключению для вашей конкретной установки потолочного вентилятора. По шкале от 1 до 10 уровень сложности этого проекта равен 5, хотя он может быть более сложным, если вы включите вспомогательные проекты, такие как прокладка проводки через стены и т. Д.

Вентилятор и свет определяют, как вы хотите управлять этим вентилятором. Для некоторых это будет любая комбинация от отсутствия переключателей (с использованием прилагаемых тяговых цепей для питания вентилятора и / или света) и наличия отдельных переключателей для света и вентилятора.

Наличие правильных инструментов поможет проекту пройти гладко. Это также гарантирует, что вы не увязнете, пытаясь использовать, например, бритву для зачистки проводов. Пара настоящих приспособлений для зачистки проводов сделает работу точнее и примерно в 10 раз быстрее.

Примечание автора: Правила и советы по безопасности
При подключении потолочного вентилятора и освещения всегда важно соблюдать местные правила и нормы. Для выполнения внутренних электромонтажных работ может потребоваться разрешение. При работе с электричеством всегда не забывайте выключать питание, проверять проводку с помощью электрического тестера (или вольтметра), чтобы убедиться, что питание отключено, закрепите коробку панели, чтобы никто не мог случайно повторно включить питание во время работы, и проконсультируйтесь со специалистом, чтобы убедиться, что вы все делаете правильно и в рамках требований вашего штата и местных норм.Прочтите все инструкции и информацию по технике безопасности, прилагаемые к потолочному вентилятору.

Мы рассмотрим каждый тип методологии переключения и обсудим, что каждый влечет за собой с точки зрения подключения и управления потолочным вентилятором / освещением. Четыре метода:

1. Потолочный вентилятор и / или освещение с электроприводом без переключателей (без переключателей)
2. Включение света и использование тягово-вытяжной цепи для вентилятора (одиночный переключатель)
3. Использование одного и того же переключателя для переключения обоих источников света и вентилятор (одиночный переключатель)
4. Включение света и вентилятора с помощью отдельных переключателей (два переключателя)
5. Включение света и вентилятора с помощью одного переключателя с питанием на переключателе (одиночный переключатель)

1.Электрический потолочный вентилятор и / или свет без переключателей (без переключателей)

Мы рекомендуем этот метод, если вы просто не можете включить переключатель в комнату. Это действительно требует, чтобы у вас была возможность подавать питание непосредственно на вентилятор из ближайшего места. Это, безусловно, приемлемый метод подключения, и все вентиляторы поставляются с тросовыми переключателями для управления вентиляторами и осветительными приборами. Электропроводка этого типа электрического соединения выглядит следующим образом:

Как видите, это простое соединение подает питание как на вентилятор, так и на (дополнительный) комплект освещения.Заземляющий и нейтральный провода просто связываются вместе, как и следовало ожидать. Электродвигатель вентилятора обычно имеет черный цвет, в то время как у большинства современных вентиляторов также есть отдельный синий провод, который подает питание на свет. Важно подключить этот провод, даже если вы не планируете использовать комплект для освещения, поскольку он дает домовладельцу возможность добавить его позже, не снимая и не перематывая вентилятор сверху.

2. Включение света и использование тягово-вытяжной цепи для вентилятора (одиночный переключатель)

Этот и следующие методы являются наиболее часто используемыми. Для них требуется только один выключатель света. Многие старые дома никогда не думали подключать второй выключатель. В основном это произошло из-за того, что в домах не было потолочного вентилятора с электроприводом. В результате многим домовладельцам приходится использовать один переключатель для управления светом и / или обоими аспектами своих потолочных вентиляторов. Электропроводка для этого типа электрического подключения выглядит так:

Как видите, мы переключили горячую линию, идущую к световому комплекту, вставив выключатель. Многие люди используют простые 12/2 (Romex) с заземляющим проводом, чтобы сделать эту петлю.В этом случае оберните оголенный белый провод черной изолентой. Это указывает (вам или кому-либо еще, кто будет работать с цепью в будущем), что это действительно «горячий» провод, а , а не — нейтральная линия.

Хотя мы показываем небольшую полоску изоленты, мы рекомендуем на самом деле обернуть ею весь оголенный белый провод. Обратите внимание, что мы решили подключить двигатель вентилятора напрямую к источнику питания. Это позволяет нам включать и выключать вентилятор за шнурок. Это также позволяет использовать вентилятор независимо от положения настенного переключателя на 90–150.Подключите нейтральный и заземляющий провода, и все готово.

3. Включение света и вентилятора с помощью одного выключателя (одиночный выключатель)

Это небольшая адаптация описанного выше метода. Он переключает питание как вентилятора, так и осветительного комплекта от настенного выключателя. Это позволяет включать и выключать вентилятор с помощью настенного выключателя (вместе с светом). Вам не нужно подходить и тянуть за цепь, чтобы остановить двигатель вентилятора. Этот способ подключения полностью зависит от вас.Некоторые предпочитают метод №2, в то время как другие (включая меня) обычно выбирают этот метод. Вот как выглядит это электрическое соединение:

Обратите внимание, что питание подается через коммутатор. Электродвигатель вентилятора и световой комплект получают питание от переключателя. Как и ожидалось, нейтраль и земля просто связаны друг с другом, и все в порядке.

4. Включение света и вентилятора с помощью отдельных переключателей (два переключателя)

Это наиболее универсальный способ электрического подключения потолочного вентилятора с помощью комплекта освещения.Это позволяет отдельно управлять вентилятором и светом в комнате. Есть также множество действительно удобных переключателей, которые объединяют этот двойной контроль в одну аккуратную маленькую упаковку. Некоторые даже дают вам возможность приглушить свет — определенно приятный штрих! Существует бесконечный выбор комбинированных диммеров / переключателей, которые можно использовать с вентилятором или вентилятором / светом.

Конечно, вы всегда можете просто подключить два однополюсных переключателя, и все готово. А вот как будет выглядеть электропроводка в этой ситуации:

Выглядит сложнее, но не переживайте.Основная идея заключается в том, что ваша линия электропитания питает оба переключателя. Затем каждый переключатель питает либо вентилятор (черный провод), либо комплект освещения (синий провод). Все, что осталось на этом этапе, — это связать вместе все заземляющие и нулевые провода (соответственно). Еще раз помните, что мы предполагали 12/2 с заземлением для линий, идущих к переключателям и от переключателей, поэтому не забудьте четко обозначить их как «горячие» провода, обернув черную изоленту вокруг белых концов.

Несмотря на то, что код оговаривает определенные условия, обычно существуют разные способы выполнения проводного соединения.Показательный пример: вышеупомянутый метод был показан с использованием стандартного провода 12/2. Если вы выбрали провод 12/3, вы могли бы выполнить те же соединения с двумя переключателями с немного меньшими затратами:

То, что вы здесь делаете, — это использование одного горячего (черного) провода для питания обоих переключателей. Вы можете сделать это, подключив более длинный провод к обоим переключателям. Прыжок означает, что вы снимаете изоляцию с небольшого участка провода. Сделайте его достаточно большим, чтобы обхватить горячий терминал. Затем вы замыкаете оголенный провод вокруг горячего вывода первого переключателя.Наконец, оголите конец и подключите его ко второму переключателю. Горячий возврат — это красный провод и белый провод, которые вы заклеиваете черным (на обоих концах), чтобы обозначить его как горячий провод.

Вы также можете перепрыгнуть через провод заземления. Этот метод перемычки проводов хорош тем, что избавляет от необходимости использовать проволочные гайки. Это также упрощает схему подключения (и дает больше места для работы в коробке!)

Вот аналогичный способ сделать это, используя провод 12/3 с гайками вместо перемычки:

5.Включение освещения и вентилятора с помощью одного переключателя с питанием переключателя (одиночный переключатель)

Это идентично ситуации № 3 выше. Однако мы хотели обрисовать различия в проводке, когда фактически питание подается на выключатель, а не на потолок. Мы обнаружили, что этот метод встречается примерно в пятидесяти процентах случаев в старых домах. Особенно это происходит, когда электропроводка зародилась в подлозковом пространстве. Кроме того, в этом методе есть своего рода чистота.

Он также имеет два полезных преимущества.Во-первых, провода последовательны. У вас нет перемаркировки нейтральных проводов. Во-вторых, такой способ подключения упрощает замену потолочных вентиляторов. Отключение питания переключателя исключает подачу питания на потолочную коробку. Обратите внимание, что мы по-прежнему рекомендуем отключить прерыватель и проверить провода с помощью вольтметра, но, тем не менее, это стоит отметить.

Полезные советы

Обязательно проверьте источник питания перед началом работы, даже если вы уже отключили прерыватель.Мы видели несколько случаев, когда к одной потолочной коробке подключалось более одного источника питания. Когда мы вошли внутрь, нас ждал настоящий сюрприз! Также важно отметить, что хотя некоторые источники питания подключаются через коммутатор (а не сверху), основная методика, описанная здесь, не меняется. Что действительно изменилось, так это то, что вы можете безопасно отключить потолочный вентиляторный блок, просто выключив переключатель. Это удобно при замене потолочных вентиляторов на аналогичную модель. Тем не менее, мы по-прежнему рекомендуем выключить выключатель, чтобы кто-то не подбежал к вам и не попытался включить свет!

Зачистка проводов

При зачистке проводов мы предпочитаем использовать инструмент для зачистки, а не лезвие бритвы.На рынке есть несколько инструментов, от простых инструментов для снятия изоляции за 2 доллара до более изысканных устройств для зачистки проводов с вырезами для кабеля 10/2, 12/2 и 14/2.

Не используйте прилагаемые гайки для проводов

Никогда не используйте прилагаемые «гайки для проводов», которые идут в комплекте с потолочными вентиляторами. Они почти никогда не имеют металлической внутренней обмотки и обычно имеют меньший размер. Это делает их трудными в использовании, если не небезопасными. Вместо этого не забудьте купить небольшой набор товаров в местном магазине товаров для дома или в хозяйственном магазине. Хотя обычно в этом нет необходимости, мы рекомендуем заклеить все гайки изолентой после того, как вы сделаете эти соединения. Проволочные гайки обычно очень надежны, но никогда не помешает добавить дополнительный слой защиты, чтобы они никогда не раскрутились. Это просто хорошая привычка, и ее реализация практически ничего не стоит с точки зрения времени или денег.

Вот и все, ребята!

Надеюсь, это руководство поможет вам установить потолочный вентилятор и выполнить все необходимые электрические соединения для его бесперебойной работы.Потолочный вентилятор станет отличным дополнением практически любой комнаты. Это один из самых простых проектов для выполнения, и он действительно окажет влияние на ваш дом. Это также поможет вам выглядеть и почувствовать себя настоящим мастером на все руки.

Как подключить динамики с помощью провода динамика

Что нужно знать

• Клеммы и провода громкоговорителей обычно имеют цветовую кодировку, чтобы помочь вам согласовать вещи: красный для положительного (+), черный для отрицательного (-).
• Некоторые провода динамика помечены полосами, пунктирными линиями или символами.

В этой статье объясняется, как правильно подобрать клеммы и проводку для правильного подключения усилителей и приемников.

Как подключить провода динамика к ресиверу или усилителю

Клеммы динамика

Большинство стереоприемников, усилителей и стандартных громкоговорителей (то есть тех, которые могут принимать сигналы через соединения проводов громкоговорителей) имеют клеммы на задней панели для подключения проводов громкоговорителей. Эти клеммы могут быть пружинными зажимами или зажимными штырями.

Эти клеммы также почти всегда имеют цветовую кодировку для облегчения идентификации: положительный полюс (+) обычно красный, а отрицательный (-) обычно черный. Обратите внимание, что некоторые динамики могут быть подключены к двухпроводной схеме, что означает, что красный и черный клеммы идут попарно, всего четыре соединения.

Провод динамика

Основной провод динамика — не типа RCA или Optical / TOSLINK — имеет только две части на каждом конце: положительный (+) и отрицательный (-). Это просто, но все же есть шанс 50-50 ошибиться в этих подключениях, если вы не будете осторожны. Очевидно, этого лучше избегать, потому что замена положительных и отрицательных сигналов может серьезно повлиять на производительность системы. Стоит потратить время на то, чтобы дважды проверить правильность подключения этих проводов, прежде чем включать питание и тестировать динамики.

Хотя клеммы на задней панели стереооборудования, как правило, легко идентифицировать, этого нельзя сказать о проводах громкоговорителей.Часто здесь возникает путаница, потому что маркировка не всегда очевидна.

Если провод динамика не имеет двухцветной цветовой схемы, поищите одну полосу или пунктирные линии (обычно это положительный конец) вдоль одной из сторон. Если у вашего провода светлая изоляция, эта полоса или черточка могут быть темными. Если изоляция темного цвета, полоса или штрих, скорее всего, будут белыми.

Если провод динамика прозрачный или полупрозрачный, проверьте маркировку. Вы должны увидеть символы (+) или (-) (а иногда и текст) для обозначения полярности. Если эту маркировку трудно прочитать или идентифицировать, используйте ленту, чтобы пометить концы после того, как вы узнаете, что есть что, для более быстрой идентификации позже. Если вы когда-либо не уверены и вам нужно перепроверить (особенно если у вас беспорядок проводов), вы можете быстро проверить соединение проводов динамика, используя базовую батарею AA или AAA.

Типы разъемов

Lifewire

Провода громкоговорителей чаще всего остаются оголенными, что означает, что вы должны использовать инструмент для зачистки проводов, чтобы обнажить жилы на концах.Хорошо скручивать оголенные жилы проводов так, чтобы они оставались вместе как аккуратный одиночный скрученный провод, независимо от того, используются ли в вашем оборудовании пружинные зажимы или зажимные столбы.

Вы также можете найти провода динамика с собственными разъемами, которые могут облегчить подключение, а также помочь быстро определить полярность, если они имеют цветовую кодировку. Более того, вы можете установить свои собственные разъемы, если не любите возиться с оголенными проводами. Их можно приобрести отдельно, чтобы обновить наконечники кабелей колонок.

Штыревые соединители используются только с клеммами с пружинными зажимами. Эти булавки прочные и легко вставляются.

Соединители типа «банан» и «лопатки» используются только с зажимными столбиками. Банановый штекер вставляется прямо в отверстие соединителя, а лопаточный соединитель остается на месте, когда вы затягиваете штырь.

Подключение ресиверов или усилителей

Провода должны быть правильно подключены к как к ресиверу или усилителю, так и к динамикам.Положительная клемма динамика (красная) на ресивере или усилителе должна быть подключена к положительной клемме на динамиках, и то же самое относится к отрицательным клеммам на всем оборудовании. Технически цвет или маркировка проводов не имеет значения, если все клеммы совпадают. Однако обычно лучше следить за индикаторами, чтобы в дальнейшем избежать путаницы.

Когда все сделано правильно, динамики считаются «синфазными», что означает, что оба динамика работают одинаково.Если одно из этих соединений оказывается перевернутым (т. Е. С положительного на отрицательное, а не с положительного на положительное), то динамики считаются «не в фазе». Эта ситуация может вызвать серьезные проблемы с качеством звука. Это может не повредить какие-либо компоненты, но вы, скорее всего, услышите разницу на выходе. Примеры:

• Очень тонкий, скудный бас, плохая работа сабвуфера или и то, и другое
• Центральное изображение не различимо
• Общее ощущение, что система звучит неправильно

Конечно, другие проблемы могут создавать аналогичные проблемы со звуком, но неправильная фаза динамика — одна из наиболее распространенных ошибок, допущенных при настройке стереосистемы.Это можно легко упустить из виду, особенно если вы имеете дело с группой аудио- и видеокабелей.

Итак, не торопитесь, чтобы убедиться, что все динамики синфазны: положительный-положительный (красный-красный) и отрицательный-отрицательный (черный-черный).

Спасибо, что сообщили нам об этом!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять

AWG SWG Подробности и т. Д. »Примечания по электронике

— основы электронных проводов для проводки электроники, включая эквиваленты между проводами американского AWG и метрическими проводами, а также изоляция, включая провод из ПВХ, провод из PTFE и эмалированный медный провод.

---

Учебное пособие по кабелям и проводам Включает:

Типы проводов / кабелей Соединительный провод

---

Часто при создании проектов электроники мало думают о соединительном проводе. Хотя для многих проектов можно «избежать неприятностей» практически все, иногда необходимо соединить различные электронные компоненты с помощью правильного провода. Например, часто бывает полезно использовать цветной соединительный провод для обозначения таких предметов, как провод для электроники, используемый для подключения источников питания, сигналов и заземления. Таким образом легче идентифицировать различные сигналы и линии, и это снижает вероятность ошибок. В дополнение к этому иногда необходимо иметь соединительный провод определенного размера, чтобы соединения были выполнены правильно. Если провод слишком толстый, его может быть нелегко разместить в некоторых ситуациях, тогда как более толстый провод может потребоваться для более высоких токов физической силы или надежности в других ситуациях.

Типы проводов для подключения электроники

Провод для подключения электроники часто классифицируют по изоляции.Тип изоляции важен, потому что он часто определяет тип использования, для которого она подходит.

• Оголенный медный провод: Неизолированный провод можно использовать по-разному. Его можно использовать для устранения проблем на печатной плате, где изоляция может не быть проблемой. Его также можно использовать в областях, где на провод можно надеть оплетку, чтобы защитить его от короткого замыкания, или в областях, где невозможно вызвать короткое замыкание. Хотя можно использовать неизолированный медный провод, обычно его предварительно покрывают лужением, чтобы облегчить пайку.
• Эмалированный медный провод: Этот тип медного провода имеет форму изоляции из эмали. Это похоже на лак, нанесенный на медную проволоку. Эмалированный медный провод используется в таких устройствах, как катушки, где требуется изоляция, но толщина изоляции может быть проблемой. Эмаль не такая прочная, как другие виды изоляции, поэтому ее не используют в местах, где ее можно поцарапать или ударить.

  есть некоторые виды эмалированных проводов, изоляция или эмаль которых могут выгореть при пайке. Это позволяет использовать провод на печатных платах и ​​устраняет необходимость зачищать провод перед подключением. Однако следует соблюдать осторожность при использовании этого провода, так как при истирании изоляции могут произойти случайные соединения.

• Проволока из ПВХ: Проволока из ПВХ на сегодняшний день является наиболее распространенной формой проволоки. Хотя его обычно называют проводом из ПВХ, его правильнее называть провод с покрытием из ПВХ, поскольку ПВХ образует изоляцию.Преимущество проволоки из ПВХ заключается в том, что ее можно использовать в большинстве ситуаций, а концы можно легко зачистить для соединения. Однако он может плавиться или, в тяжелых случаях, может гореть, когда становится горячим. Также в холодную погоду ПВХ становится хрупким и может треснуть при сгибании.
• Проволока из ПТФЭ: Проволока из ПТФЭ намного дороже, чем проволока из ПВХ. Подобно проволоке из ПВХ, ее правильнее называть проволокой с покрытием из ПТФЭ. Изоляция из ПТФЭ более прочная и может использоваться в гораздо более широком диапазоне температур.Однако это намного дороже, а также гораздо труднее зачистить оголенный медный провод для соединения или пайки.

Это основные типы используемых проводов, и, хотя есть и другие типы, они, безусловно, являются наиболее широко используемыми.

AWG / Таблица преобразования проволоки в метрическую систему

«Размер» провода можно измерить разными способами. На протяжении многих лет использовались три основных метода. SWG или стандартный калибр проводов широко использовался несколько лет назад, но теперь используются два метода.Один — это AWG или американский калибр проводов, а другой — метрическая система, в которой размеры проводов и кабелей измеряются по их площади поперечного сечения в квадратных миллиметрах. Если используется несколько прядей, это может быть выражено как количество прядей или определенной проволоки. Например, семь жил проволоки диаметром 0,032 мм будут выражены как 7 / 0,032.

Для проводов и кабелей, определенных в системе AWG, номера калибра, применяемые к проводу, относятся к проводу в целом, независимо от того, является ли он одной прядью пучка прядей с эквивалентным размером.Это означает, что размер датчика определяет только его общую площадь поперечного сечения, а не его физическую конструкцию.

Таблица с приблизительными эквивалентами проводов и кабелей приведена ниже:

Поперечное сечение Площадь кв. Мм	AWG	Приблизительное сопротивление Ом / км
0,032	32	580
0.051	30	350
0,081	28	230
0,128	26	150
0,163	25	110
0,22	24	76
0. 25	23	70
0,32	22	55
0,41	21	44
0,52	20	35
0,75	18	23
1.32	16	15
2,08	14	9
2,5	13	7
4,0	11	4,5

Несмотря на то, что были предприняты все усилия для обеспечения правильности данных о соединительных проводах и кабелях электроники, мы не несем ответственности за любые ошибки или последствия любых ошибок.

Другие электронные компоненты:
Резисторы Конденсаторы Индукторы Кристаллы кварца Диоды Транзистор Фототранзистор Полевой транзистор Типы памяти Тиристор Разъемы Разъемы RF Клапаны / трубки Аккумуляторы Переключатели Реле
Вернуться в меню «Компоненты». . .

Как установить светильник (Руководство для DIYer’s)

Фото: Kit Stansley

Поскольку моя нынешняя резиденция завершена только наполовину, на потолках много световых коробов без светильников, что означает, что я спотыкаюсь об инструменты посреди ночи чаще, чем я могу признаться.

Самостоятельные электрические проекты мне не нравятся; вероятно, в результате того, что в детстве он был поражен током от перерезанной телефонной линии (или, возможно, из-за врожденного страха внезапной смерти от электрического тока). Но для простых электромонтажных работ по дому, немного знаний и правильных инструментов могут сделать работу немного менее пугающей и, что более важно, менее шокирующей .

Думаете, вам нужен электрик?

Найдите квалифицированных, проверенных профессионалов в вашем районе и получите бесплатную, бесплатную смету для вашего проекта.

+

Перед тем, как начать

Вот несколько вещей, которые вы должны знать об электричестве и бытовой электропроводке, прежде чем начать.

• Вся электроэнергия подается через счетчик на вашу панель выключателя. Если отключить что-то на панели, в доме не будет питания на провода или коробки.
• Отключение чего-либо на выключателе не обязательно означает, что на провода в электрической коробке нет питания.
• Если смотреть на провода, черный или красный — это ток, белый — нейтральный, а зеленый или медный — заземление.
• Не вставляйте заколку для бобби в электрическую розетку, даже если ваш двоюродный брат посмеет.

Инструменты и материалы

Как установить светильник

Шаг 1: Отключение питания

Для некоторых светильников вы можете просто отключить питание переключателем, но я рекомендую всегда отключать питание с помощью выключателя . Если вам повезет, выключатели на вашем электрическом щите будут помечены. Если нет, то это что-то вроде игры в догадки: отключите выключатели, а затем используйте детектор напряжения, чтобы убедиться, что место, в котором вы собираетесь работать, не «жаркое».(Детектор напряжения издаст звуковой сигнал и загорится при наличии тока.) Я всегда выключаю свой компьютер перед случайным отключением прерывателей… на всякий случай.

Шаг 2: Подключите провода

Стандартная коробка для осветительного прибора будет иметь три провода: белый (нейтраль), черный (ток) и медный (заземление).

Фото: Kit Stansley

Постоянный У приспособления может быть пластина, которая будет соединена с двумя отверстиями под винты с обеих сторон коробки, и я считаю, что это проще сделать перед подключением проводов (особенно на тяжелом приспособлении, которое необходимо поддерживать во время прокладки проводов). связанный.)

Провода можно подключать к прибору разными способами. В этом случае провода наматываются на винты для соединения. Также в приспособлении могут быть провода (соответствующих цветов), которые будут соединяться с потолочными проводами с помощью гаек.

В любом случае используйте инструмент для зачистки проводов, чтобы удалить 3/4 ″ оболочки провода. Чтобы прикрепить к винтовым соединениям, согните провод в форме буквы U, оберните вокруг винта, затем обожмите провод и затяните винт. (Белый провод к серебряному винту, черный провод к золотому винту, заземление к зеленому винту.)

Фото: Kit Stansley

Чтобы прикрепить провода к проводам, скрутите провода одинакового цвета вместе, а затем намотайте на них проволочную гайку.

Шаг 3: Прикрепите приспособление к коробке

Это простое приспособление с тянущей цепью было прикреплено двумя винтами, которые входят непосредственно в коробку, но у вас также может быть только один винт непосредственно на монтажной пластине. После того, как приспособление установлено, установите лампочку, снова включите прерыватель и дайте свету загореться.

Фото: Kit Stansley

Некоторые работы лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

MTX Аудио

Часовой пояс: (UTC-12: 00) Международная линия дат — запад (UTC-11: 00) Всемирное координированное время-11 (UTC-10: 00) Алеутские острова (UTC-10: 00) Гавайи (UTC-09: 30) Маркизские острова ( UTC-09: 00) Аляска (UTC-09: 00) Универсальное скоординированное время-09 (UTC-08: 00) Нижняя Калифорния (UTC-08: 00) Универсальное скоординированное время-08 (UTC-08: 00) Тихоокеанское время ( США и Канада) (UTC-07: 00) Аризона (UTC-07: 00) Чиуауа, Ла-Пас, Масатлан ​​(UTC-07: 00) Горное время (США и Канада) (UTC-07: 00) Юкон (UTC- 06:00) Центральная Америка (UTC-06: 00) Центральное время (США и Канада) (UTC-06: 00) Остров Пасхи (UTC-06: 00) Гвадалахара, Мехико, Монтеррей (UTC-06: 00) Саскачеван (UTC-05: 00) Богота, Лима, Кито, Рио-Бранко (UTC-05: 00) Четумаль (UTC-05: 00) Восточное время (США и Канада) (UTC-05: 00) Гаити (UTC-05: 00) Гавана (UTC-05: 00) Индиана (Восток) (UTC-05: 00) Теркс и Кайкос (UTC-04: 00) Асунсьон (UTC-04: 00) Атлантическое время (Канада) (UTC-04: 00 ) Каракас (UTC-04: 00) Куяба (UTC-04: 00) Джорджтаун, Ла-Пас, Манаус, Сан-Хуан (UTC-04: 00) Сантьяго (UTC-03: 30) Ньюфаундленд (UTC-03: 00) Арагуайна (UTC-03: 00 ) Бразилиа (UTC-03: 00) Кайенна, Форталеза (UTC-03: 00) Город Буэнос-Айрес (UTC-03: 00) Гренландия (UTC-03: 00) Монтевидео (UTC-03: 00) Пунта-Аренас (UTC -03: 00) Сен-Пьер и Микелон (UTC-03: 00) Сальвадор (UTC-02: 00) Всемирное координированное время-02 (UTC-02: 00) Средняя Атлантика — Старая (UTC-01: 00) Азорские острова ( UTC-01: 00) о-ва Кабо-Верде. (UTC) Всемирное координированное время (UTC + 00: 00) Дублин, Эдинбург, Лиссабон, Лондон (UTC + 00: 00) Монровия, Рейкьявик (UTC + 00: 00) Сан-Томе (UTC + 01: 00) Касабланка (UTC + 01:00) Амстердам, Берлин, Берн, Рим, Стокгольм, Вена (UTC + 01: 00) Белград, Братислава, Будапешт, Любляна, Прага (UTC + 01: 00) Брюссель, Копенгаген, Мадрид, Париж (UTC + 01: 00) Сараево, Скопье, Варшава, Загреб (UTC + 01: 00) Западная Центральная Африка (UTC + 02: 00) Амман (UTC + 02: 00) Афины, Бухарест (UTC + 02: 00) Бейрут (UTC + 02: 00) Каир (UTC + 02: 00) Кишинев (UTC + 02: 00) Дамаск (UTC + 02: 00) Газа, Хеврон (UTC + 02: 00) Хараре, Претория (UTC + 02: 00) Хельсинки, Киев, Рига, София, Таллинн, Вильнюс (UTC + 02: 00) Иерусалим (UTC + 02: 00) Джуба (UTC + 02: 00) Калининград (UTC + 02: 00) Хартум (UTC + 02: 00) Триполи (UTC + 02:00) Виндхук (UTC + 03: 00) Багдад (UTC + 03: 00) Стамбул (UTC + 03: 00) Кувейт, Эр-Рияд (UTC + 03: 00) Минск (UTC + 03: 00) Москва, С.-Петербург (UTC + 03: 00) Найроби (UTC + 03: 00) Волгоград (UTC + 03: 30) Тегеран (UTC + 04: 00) Абу-Даби, Маскат (UTC + 04: 00) Астрахань, Ульяновск (UTC + 04 : 00) Баку (UTC + 04: 00) Ижевск, Самара (UTC + 04: 00) Порт-Луи (UTC + 04: 00) Саратов (UTC + 04: 00) Тбилиси (UTC + 04: 00) Ереван (UTC + 04:30) Кабул (UTC + 05: 00) Ашхабад, Ташкент (UTC + 05: 00) Екатеринбург (UTC + 05: 00) Исламабад, Карачи (UTC + 05: 00) Кызылорда (UTC + 05: 30) Ченнаи, Калькутта, Мумбаи, Нью-Дели (UTC + 05: 30) Шри-Джаяварденепура (UTC + 05: 45) Катманду (UTC + 06: 00) Астана (UTC + 06: 00) Дакка (UTC + 06: 00) Омск (UTC + 06:30) Янгон (Рангун) (UTC + 07: 00) Бангкок, Ханой, Джакарта (UTC + 07: 00) Барнаул, Горно-Алтайск (UTC + 07: 00) Ховд (UTC + 07: 00) Красноярск (UTC +07: 00) Новосибирск (UTC + 07: 00) Томск (UTC + 08: 00) Пекин, Чунцин, Гонконг, Урумчи (UTC + 08: 00) Иркутск (UTC + 08: 00) Куала-Лумпур, Сингапур (UTC +08: 00) Перт (UTC + 08: 00) Тайбэй (UTC + 08: 00) Улан-Батор (UTC + 08: 45) Евкла (UTC + 09: 00) Чита (UTC + 09: 00) Осака, Саппоро, Токио (UTC + 09: 00) Пхеньян (UTC + 09: 00) Сеул (UTC + 09: 00) Якутск (UTC + 09: 30) Адель помощник (UTC + 09: 30) Дарвин (UTC + 10: 00) Брисбен (UTC + 10: 00) Канберра, Мельбурн, Сидней (UTC + 10: 00) Гуам, Порт-Морсби (UTC + 10: 00) Хобарт (UTC +10: 00) Владивосток (UTC + 10: 30) Остров Лорд-Хау (UTC + 11: 00) Остров Бугенвиль (UTC + 11: 00) Чокурдах (UTC + 11: 00) Магадан (UTC + 11: 00) Остров Норфолк (UTC + 11: 00) Сахалин (UTC + 11: 00) Соломоновы острова. , Новая Каледония (UTC + 12: 00) Анадырь, Петропавловск-Камчатский (UTC + 12: 00) Окленд, Веллингтон (UTC + 12: 00) Всемирное координированное время + 12 (UTC + 12: 00) Фиджи (UTC + 12: 00) Петропавловск-Камчатский — Старое (UTC + 12: 45) Острова Чатем (UTC + 13: 00) Всемирное координированное время + 13 (UTC + 13: 00) Нукуалофа (UTC + 13: 00) Самоа (UTC + 14 : 00) Остров Киритимати

Новостная рассылка:

.
