Как соединить провода под напряжением?
Июль 23, 2014 Кабели и провода admin
Подчас возникают такие ситуации, когда требуется соединить провода, находящиеся под напряжением. Делается это достаточно просто, однако всегда нужно соблюдать технику безопасности при работе в таких неблагоприятных условиях.
Как соединить провода в стене
Достаточно часто возникает ситуация, когда человеку приходится сверлить или резать стену с помощью специального инструмента. Под слоем штукатурки может оказаться скрытая электропроводка.
Ее легко можно повредить. В этом случае просто необходимо в кротчайший срок провести ремонтные работы. Делается это достаточно просто, хотя в ряде случаев придется работать под напряжением.
Если речь идет о работе под напряжением, то можно воспользоваться резиновыми перчатками, а так же отверткой, которая имеет хорошую изоляцию.
После этого необходимо взять клеммники, желательно пластмассовые. Аккуратно необходимо кабель вставить в один из разъемов, а затем затянуть болт как можно плотнее. После этого тоже самое можно проделать и со вторым проводом.
Есть еще один хороший метод, который позволяет соединять поврежденные провода в стене. Можно воспользоваться паяльником в том случае, если один из проводов перебит.
При этом отключить электричество просто необходимо. С помощью паяльника облуживаются оба конца провода, а затем соединяются между собой с помощью все того же инструмента. Соединение получается достаточно надежное. После этого провод просто необходимо заизолировать.
Как соединить провода в щитке
В щитке так же достаточно часто необходимо соединять провода между собой. Делать это зачастую так же необходимо без отключения электропитания. На самом деле и в этом процессе нет ничего сложного. Для начала стоит обзавестись следующими инструментами и материала:
- — резиновые перчатки;
- — отвертка с заизолированной ручкой;
- — клеммник.
Все это должно быть под рукой.
Теперь можно приступать непосредственно к соединению. Один конец провода нужно вставить с одной стороны клеммника. Его нужно прикрутить посредством ботового соединения.
С другой стороны к нему присоединяется другой провод, который так же затягивается посредством болта, расположенного на клеммнике. Вся работа занимает считанные минуты.
После этого клеммник можно дополнительно заизолировать, чтобы никто не коснулся оголенных проводов руками. На этом работу можно считать законченной. Теперь каждый может произвести соединение проводов в щитке без дополнительной помощи.
Как соединить провода электропроводки
Соединять провода электропроводки можно несколькими способами.
Первый метод является наиболее простым. Он заключается в создании скруток из проводов. При этом речь идет о скрутках, которые делаются для проводов, сделанными из одного и того же материала. Скрутки делаются достаточно легко. Самое главное, провода заизолировать после того, как процедура была проведена.
Второй метод соединения проводов заключается в их пайке. При этом так же речь идет о соединении одинаковых материалов. Провода предварительно зачищаются и облуживаются с двух сторон.
После этого их необходимо соединить между собой. Для этих целей так же применяются паяльники. Вся процедура занимает около 20 минут. При этом соединение получается надежным. изолировать провод и в этом случае так же необходимо.
Можно использовать для этих целей обыкновенную изоленту или обзавестись кембриками. Благо, таковые можно сейчас приобрести практически в любом магазине электрики.
Третий способ соединения заключается в использовании специальных клеммников, которые зачастую делаются из пластика. Здесь имеет место быть болтовое соединение.
Смотрите также:
Как соединить провода на люстре? http://euroelectrica.ru/kak-soedinit-provoda-na-lyustre/.
Интересное по теме: Как правильно соединять электрические провода?
Советы в статье «Как соединить провода?» здесь.
Каждый болт должен затягиваться до упора, чтобы площадь контакта была максимальной. Так намного надежнее. Здесь можно говорить о соединении двух проводников, сделанных из разных материалов.
К примеру, клеммники используются в тех местах, где нужно соединить медный и алюминиевый провода.
Соединение проводов электропроводки 220 вольт
В процессе ремонта квартиры, чаще всего необходимо заменить старую алюминиевую электропроводку на современную, медную. Очень важным вопросом является разветвлении кабелей электропроводки в распределительных коробках.
Такие коробки ещё называют: распаечная коробка, разветвительная коробка, монтажная коробка.
Основное преимущество способа распределения питающего напряжения по розеткам путём ответвлений из распределительной коробки — это снижение затрат на сам кабель. Дешевле протянуть, например до одной комнаты два кабеля, один на свет, другой в распредкоробку для распределения по розеткам, чем отдельный кабель до каждой розетки.
Помимо всего прочего, под каждый кабель нужно ещё сделать штробу, канал и т.п., что отнимает время, силы и увеличивает расходы на отделку.
Итак, хоть и современные веяния рекомендуют отходить от распредкоробок, специалисты все же советуют их применять.
Почему же советуют от них отказываться?
Дело в том, что провода в распредкоробке необходимо соединять друг с другом, но из-за халатности и не профессионализма некоторых мастеров — это соединение может оказаться некачественным, приводить к перегреву кабеля и в некоторых случаях даже возгоранию.
Поэтому для исключения подобных ситуация, как защита от дурака, и советуют тянуть до каждой розетки отдельный кабель из электрощита. Поэтому если Вы уверены в мастере или в себе самом и выполненное соединение будет надёжным и качественным, в распредкоробках нет ничего плохого.
Как же сделать качественное соединение?
Расскажем, о нескольких, способах соединения электропроводки:
1. Соединение электропроводки сваркой — самый надёжный способ соединения проводов.
Жилы медного кабеля сплавляются на самом кончике в небольшой шарик. После сварки, соединение изолируется (рекомендую термотрубку с клеящим слоем), и оно готово к эксплуатации.
Недостаток этого способа один — необходимость применения соответствующего сварочного оборудования.
Согласитесь, если Вы делаете всё сами, то покупать для разовых работ сварочный аппарат или трансформатор, для изготовления последнего самостоятельно, не целесообразно;
2.
Соединение электропроводки опрессовкой — второй по надёжности способ соединения электропроводки.
Он ничем не уступает сварке. Способ заключается в помещении жил проводов в специальную медную лужёную гильзу (советуем применять гильзы ГМЛ производства КВТ) и последующем опрессовывании специальными клещами. Специалисты рекомендуют Пресс-клещи ПК-16 (КВТ), как простые, надёжные и недорогие из представленных на рынке.
После опрессовки, соединение изолируется и готово к эксплуатации.
3. Соединение проводов с помощью колпачком СИЗ (соединительные изолирующие зажимы) методом скрутки — этот метод считается третьим по надёжности.
Оголённые на 5 см жилы вставляются в колпачок СИЗ, поворачивая который происходит качественная скрутка жил.
Рекомендации при таком способе в последующем снять колпачок, заизолировать видимую часть скрутки термотрубкой и вновь накрутить колпачок СИЗ.
Напоминаем, что качественная скрутка, и даже без указанных колпачков, до сих про находится в эксплуатации в старом жилом фонде в распредкоробках под слоями штукатурок.
Раньше применялся только этот метод соединения проводов. Современный стандарт ПУЭ только дополнил этот способ обязательным наличием СИЗ на скрутке;
4. Соединение проводов с помощью клеммы «Ваго» серии 222.
Компания «Ваго» производит множество клемм под различные нужды, но именно клеммы серии 222 более надежные.
Мнения о надёжности данного способа противоречивы, но данный способ вполне подойдёт для малонагружаемых линий освещения.
Преимущество данного способа — это скорость монтажа и отсутствие необходимости применять специальный инструмент, разве что для снятия изоляции провода.
Этот способ очень хорошо подходит для временного соединения проводов, когда вы проверяете работоспособность схемы электропроводки перед окончательным соединением опрессовкой, скруткой или сваркой.
5. Соединение с использованием винт-клемм.
Винт-клеммы состоят из полиэтиленовой трубочки с винтиками для зажима проводов. В трубочку винт-клеммы с двух сторон вставляют оголенный провод, который закрепляется винтами.
На данный момент на деле, данный способ соединения, применяется не часто, хотя существует несколько способов крепления:
– Крепление стык в стык;
– Параллельное крепление;
– Скручивание и зажим.
Потребуется осторожность при закручивание винтиков, так как зачастую возникает проблема с пережимом жил из алюминия (вообще алюминиевые провода лучше не крепить таким способом, т. к. будет происходить нагрев, а из-за мягкости металла с течением времени крепление ослабеет) или разрыв полиэтиленовой оболочки. Для соединения проводов с множеством жил их перед креплением потребуется залудить или обжать.
6. Соединение с помощью концевых схем.
Данный способ соединения схож с винт-клеммами за исключением того, что крепление происходит одним винтиков.
Способы крепления:
– Скручивание и зажим;
– Параллельное крепление.
Надежность и долговечность аналогична винт-клеммам. Важно отметить, некоторые специалисты отмечают, что первый способ крепления может привести к надлому жилы.
7. Соединение с использованием болта.
Такой вид крепление проводов, зачастую применяется на производственных объектах, для сечения от 6 мм2. В бытовых условия такое соединения почти не встречается, в силу своей массивности, хотя способ очень простой, для него не требуется ничего специализированного, болт, гайка и несколько шайб.
Способ крепления проводов с использованием болта представлен на рисунке.
Добавить комментарий
2-проводная схема подключения 220 В
Galvin Power поддерживается считывателями. Когда вы покупаете по нашим ссылкам, мы можем получать комиссию бесплатно для вас. Узнать больше
Написано Эдвином Джонсом / Факт проверен Эндрю Райтом
Вы когда-нибудь устанавливали розетки на 220 вольт? Возможно, вам потребуется использовать двухпроводную электрическую схему на 220 вольт, чтобы правильно выполнить электрическую сборку.
Однако как выглядит эта схема?
Стандартная электрическая схема на 220 вольт часто использует два провода под напряжением для подключения к автоматическому выключателю соответствующего размера. Кроме того, для завершения этой электрической установки может не потребоваться нейтральный или заземляющий провод.
Продолжайте читать, чтобы получить дополнительные сведения об установке 220-вольтовой электрической сборки с двумя проводами.
Содержание
- Почему цепи 220 В не нуждаются в нейтрали?
- Как подключить вилку 220 В?
- Будет ли работать 220 вольт без заземления?
- Часто задаваемые вопросы
- Можно ли использовать провод 10/2 для сушилки?
- Какой провод используется для 220В?
- Что делает нейтральный провод?
- Для чего используется напряжение 220 В в доме?
- Заключение
Электропроводка 220 В без нейтрали не требуется.
Это связано с тем, что многим приборам, требующим более высокого напряжения, чем 110-вольтовая электрическая сборка, может не потребоваться обратный путь.
Для сравнения, 110-вольтовые нагрузки обычно требуют нейтральных проводов. Многие, если не вся электроника, которой нужно 110 вольт, нуждаются в обратных путях.
Как подключить вилку 220 В?Проводка 220 В в доме обычно соответствует следующим общим рекомендациям:
- Подсоедините два горячих провода от розетки 220 В к соответствующему автомату защиты.
- Вы можете подключить белый изолированный провод к нулевой шине в электрощите.
- Закрепите соединения, закрутив их в отверстия для винтов.
Однако, если вам все же необходимо установить розетку 220, выполните следующие действия, чтобы выполнить этот процесс:
Краткое пошаговое руководство
- Шаг 1. Отключите питание от главной цепи. выключатель.
- Шаг 2: Проверьте электрическую сервисную панель с помощью вольтметра, чтобы убедиться, что через нее не проходит ток.
- Шаг 3: Вставьте каждый провод 220 В в правую розетку двухполюсного автоматического выключателя.
- Шаг 4: Привинтите и закрепите два горячих провода в прерывателе, но не затягивайте их слишком сильно, чтобы предотвратить закручивание.
- Шаг 5: Установите двухполюсный выключатель в соответствующее крепление сервисной панели.
- Шаг 6: Подсоедините провод заземления от розетки 220 В к шине заземления на сервисной панели.
- Шаг 7: Подсоедините и закрепите провод заземления и два провода на входе в розетку.
- Шаг 8: Закройте и закрутите крышку розетки на место.
- Шаг 9: Включите главный автоматический выключатель и проверьте, работает ли розетка должным образом.

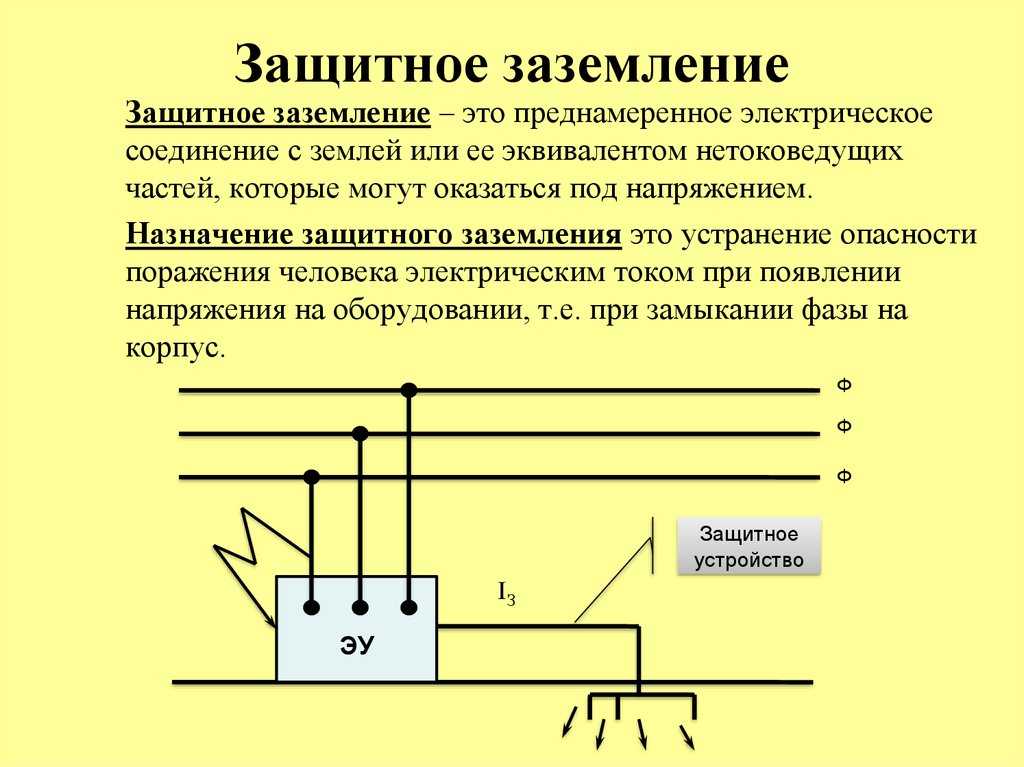

Электрическая установка на 220 В может работать без заземления.
Но он по-прежнему может быть идеальным для удержания заземления, поскольку он может помочь обеспечить:
- Низкое сопротивление для срабатывания автоматического выключателя и предотвращения серьезных проблем с электричеством.
- Предотвращение поражения электрическим током, особенно во время ударов молнии.
- Создание и содержание пункта нулевого напряжения.
- Низкий риск таких опасностей, как удары током, скачки напряжения и возгорание электричества.
Можно использовать провод 10/2 для сушилки для белья. Тем не менее, вы можете столкнуться с некоторыми проблемами с проводом такого размера. Таким образом, вместо этого может быть идеально использовать провод 10/3.
Кроме того, использование провода 10/2 может быть нарушением Национального электротехнического кодекса (NEC) 250.140, в котором упоминается, что цепь питания для установки на 120/240 В должна иметь три провода.
На заметку, провода 10/2 часто имеют только один горячий провод, то есть горячий и нейтральный провода. Поскольку сушилкам для белья часто требуется более 110 вольт для работы, этим приборам обычно требуются провода размером не менее 10/3 для предотвращения перегрузок и пожаров.
Какой провод используется для 220В?Многие электрические соединения на 220 В требуют 10/2 проводов для завершения 30-амперных цепей. Но провода 10/3 могут быть лучшим вариантом, чем их аналоги 10/2 для 220-вольтовых установок.
Что делает нейтральный провод?Нейтральный провод в электрической схеме играет роль замыкателя цепи. Этот провод передает питание от устройства обратно к его источнику.
Также важно отметить, что нейтральный провод отличается от провода заземления. Для сравнения, заземляющий провод защищает цепь от нестабильности и других возможных проблем.
Для чего используется напряжение 220 В в доме? Для различных приборов требуется питание 220 вольт или от сети.
Вот некоторые из этих устройств:
- Микроволновая печь
- Плита электрическая
- Холодильники
- Морозильники
- Посудомоечные машины
- Установки для удаления мусора
Теперь, когда вы дошли до конца этого поста, у вас должно быть хорошее представление о том, как выполнить двухпроводную схему подключения на 220 вольт. Помните, что вы должны использовать правильную схему подключения для таких приборов, как электрические духовки и плиты.
Кроме того, не забывайте соблюдать электрические коды, сверяясь с деталями на электрической схеме. Это должно помочь вам снизить риск дорогостоящих и серьезных аварий.
Читать далее:
- Простая схема подключения независимого выключателя за 5 простых шагов
Эндрю Райт
Я Эндрю Райт. Я создал этот блог после восьми лет опыта проектирования, установки и обслуживания систем электроснабжения.
Я люблю свою работу, и я всегда хотел предложить другим необходимую помощь, чтобы они могли заботиться о своем доме.
Как подключить дом к сети 220 В
Сегодня в большинстве домов электрические системы способны выдерживать напряжение 220 вольт. Современные сушилки, плиты, водонагреватели и другие бытовые приборы используют стандарт высокого напряжения, который может выдавать в два раза больше, чем 110 вольт, используемые компьютерами, телевизорами, небольшими приборами и другой электроникой. Скорее всего, в вашем доме уже есть возможность использовать 220 вольт, но в некоторых старых домах нет и, следовательно, нет возможности запитать более мощное оборудование. К счастью, с помощью электрика вы можете добавить в свой дом 220-вольтовую сеть или подключить больше 220-вольтовых цепей, если вам нужно добавить дополнительные розетки.
Подача максимального напряжения
Современные дома, подключенные к электросети, получают энергию от коммунальной компании напряжением 220 вольт, которое затем делится на две линии по 110 вольт.
Эти линии — это то, что подает электричество к вашим обычным розеткам, поэтому вы можете подключать и использовать свои устройства, не перегружая их питанием. Таким образом, в домах, построенных в последние годы, также можно разместить цепи на 220 вольт, которые можно различить в распределительной коробке, поскольку используемые в них выключатели в два раза больше, чем выключатели для цепей на 110 вольт.
Однако в старых домах иногда всего 110 вольт. Если это так в вашем доме, вам нужно будет обновить его, если вы хотите использовать много современной техники и, конечно же, если вы хотите продать свой дом или ускорить его решение местных проблем. Если вы не уверены, есть ли в вашем доме напряжение 220 вольт, позвоните в коммунальную службу или пригласите электрика посмотреть.
Добавление дополнительных цепей
Если у вас нет 220-вольтовой сети, электрической компании придется провести новую линию в ваш дом, а электрику потребуется заменить вашу электрическую коробку и, возможно, все ваши внутренняя проводка, особенно если в ней используются устаревшие технологии, такие как алюминиевые провода или ручка и трубка.
Этот процесс не будет дешевым – его минимальная стоимость составит несколько тысяч долларов, – но в результате вы улучшите безопасность своего дома и сможете претендовать на более низкие ставки страхования домовладельцев.
Если у вас, как и у большинства людей, уже есть 220 услуг в вашем доме, но вам нужно добавить больше каналов с большей пропускной способностью, работа будет намного проще. Электрик может добавить дополнительные цепи в коробку выключателя, чтобы вы могли питать любое необходимое вам оборудование. Обязательно укажите, нужны ли вам 3-проводные схемы, которые используются для большинства электрических водонагревателей и бойлеров, или 4-проводные схемы, которые чаще используются для печей и сушилок.
Повышение уровня безопасности
Помните, что модернизация электропроводки в вашем доме может быть опасной работой из-за строгих местных строительных норм и правил. Если вы уже не являетесь квалифицированным подрядчиком, вам следует поручить работу опытному электрику, чтобы убедиться, что все сделано правильно и безопасно.
