Соединение ПНД труб. Как соединить трубы?

Аббревиатура ПНД в расшифровке означает полиэтилен низкого давления. Технологический процесс производства основан на применении шнекового экструдера. В результате получается гибкая и легкая труба, устойчивая к коррозии. Область применения обширна: газопровод, водопровод, канализация. Также в трубах ПНД прокладывают различные кабели и используют их как обсадные гильзы при обустройстве скважин. В этом материале рассмотрим, как правильно соединить трубы ПНД.

Способы соединения ПНД труб

Если задать специалисту вопрос, как соединить трубу ПНД, он, наверное, улыбнется. Процесс стыковки настолько прост, что его способен выполнить любой. Различают два типа соединения виниловых труб: разъемное и неразъемное. Первый вариант происходит с помощью фитингов и доступен для выполнения в домашних условиях. Второй основан на пайке пластика и чаще всего применяется на производстве.

Неразъемная стыковка ПНД труб

Неразъемные соединения обычно используют во время строительства напорных трубопроводов и при необходимости укладки цельной магистрали без разъемного фитинга. Существуют два вида соединения труб ПНД с применением сварки.

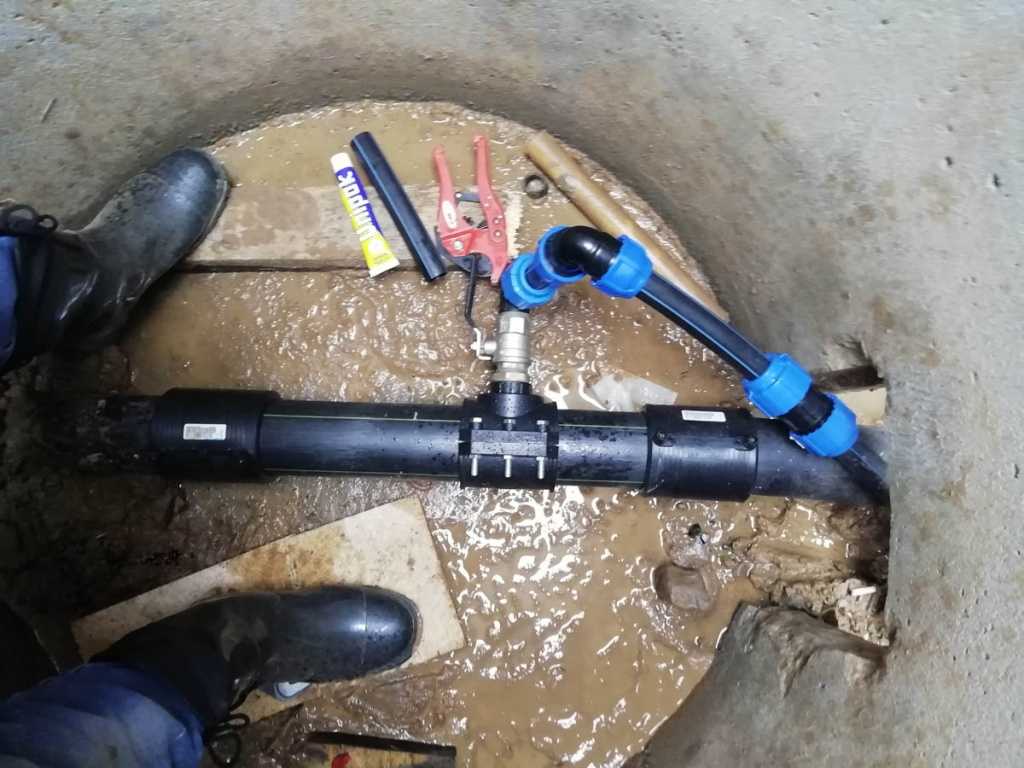

Сварка электромуфтами

Соединение двух одинаковых по диаметру элементов трубопровода электромуфтовой сваркой сваркой считается самым простым способом неразъемной стыковки. Для выполнения работ нужен специальный фитинг — муфта. Внутри этой детали вмонтирован нагревательный элемент — спираль. После подачи напряжения нагреватель расплавляет внутреннюю стенку муфты и поверхность трубы ПНД. В результате происходит надежное сваривание двух заготовок одного диаметра между собой.

Процесс пайки состоит из следующих действий:

• два конца труб одинакового диаметра зачищают от грязи и обезжиривают;
• заготовки вставляют в муфту соответствующего диаметра, после чего обеспечивают неподвижность соединяемого узла.

На муфте есть две клеммы. К ним подсоединяют провода от источника питания. После подачи тока происходит плавление пластика, вследствие чего получается прочное соединение. Использовать сваренную заготовку можно после полного остывания стыка.

Стыковка контактной сваркой

Второй способ неразъемного соединения основан на использовании специального оборудования — паяльника. Контактной сваркой соединяют элементы пластикового трубопровода диаметром от 50 мм и более. Достоинство способа в дешевизне. Если при монтаже магистрали требуется сделать много стыков, выгоднее купить паяльник. Этот инструмент доступен в цене и может пригодиться в будущем для сварки различных труб и гибких шлангов.

Выполняется соединение контактной сваркой по следующему принципу:

• в зажимах станка фиксируют две заготовки одинакового диаметра;
• после центровки труб приступают к нагреву их концов до начала плавления пластика;
• паяльник убирают, а концы расплавленных заготовок плотно соединяют с помощью зажимного станка.

После охлаждения получается монолитный шов, не уступающий по прочности стенке пластиковой трубы.

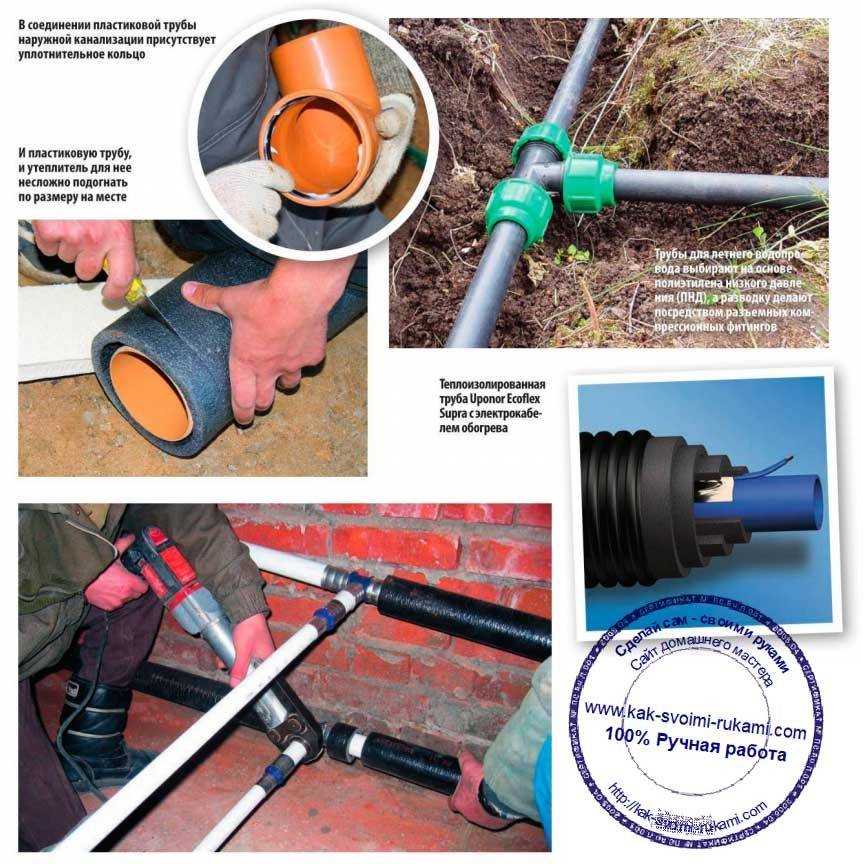

Разъемная стыковка ПНД труб

В домашних условия хозяину достаточно знать, как соединить трубы ПНД фитингами, ведь разъемное соединение намного удобнее, чем пайка. Кстати, самый простой способ стыковки называется «в раструб». Он применим при укладке канализации из полиэтилена низкого давления и основан на введении одного конца полипропиленовой трубы в раструб второй заготовки. Для уплотнения стыка используют силиконовые или резиновые манжеты.

Соединение труб фитингами

Перед тем, как рассказать, как правильно соединить трубы ПНД для водопровода фитингами, рассмотрим, что собой представляет эта деталь. Разъемные фитинги предназначены для соединения элементов трубопровода диаметром до 50 мм. Производитель выпускает колена, тройники, крестовины и ровные переходники. Существуют два типа фитингов из ПВХ:

• компрессионные — для стыковки заготовок одинакового диаметра;
• редукционные — для стыковки заготовок разного диаметра.

Как соединяют трубы ПНД с пластмассовыми фитингами? Устройство и принцип использования зажимов одинаков. Фитинг состоит из корпуса, внутрь которого вводят два конца заготовки. Зажимной гайкой-крышкой затягивают соединение, накручивая ее на корпус фитинга по резьбе. Уплотнительное кольцо обеспечивает герметичность стыка. Зная, как соединять трубы ПНД фитингами, можно стыковать трубы, изготовленные из других материалов, например, полипропилена или металлопластика.

Соединение труб ПНД фланцами

Для стыковки пластикового трубопровода с насосным оборудованием, металлической запорной арматурой или соединения магистрали большого диаметра применяют фланцы. Разъемный узел состоит из двух частей:

• компрессионный фланец предназначен для фиксации на трубе ПНД;
• монтажным фланцем зажимают первую деталь, фиксируя болтами к аналогичному элементу на запорной арматуре или насосе.

Принцип фиксации фланца на трубе из полиэтилена одинаков, как и в случае с компрессионной муфтой.

*Для соединения ПНД 160 мм без сварки, используйте фланцы.

Как видите, проводить соединение водопроводных ПНД труб можно даже самостоятельно в домашних условиях без специальных знаний. Нужно только правильно подобрать способ стыковки с учетом озвученных преимуществ и недостатков.

7 способов 【соединить ПНД трубу с металлической.】 + Новый БСПС

Здравствуйте. Данная статья относится к разряду «часто задаваемые вопросы».

Наши заказчики успешно применяющие БРС соединения для пластиковых трубопроводов обращаются с вопросом — как соединять металлическую трубу с пластиковой. А так же как присоединять стальную трубопроводную арматуру к пластиковой трубе. Про задвижки и клапана поговорим в другой статье, в том числе расскажем о клапанах обратных с применением наших быстроразъемных соединений. А в данном материале собрали подборку из самых распространенных способов соединения труб из металла и пластика.

7 вариантов перехода с ПНД на металл

✅ Как соединить металлическую трубу с ПНД, фланцами?

1.Накидываем стальной фланец на трубу ПНД и привариваем полиэтиленовую втулку.
2.К металлической трубе привариваем стальной фланец
Устанавливаем прокладку между фланцами
3.Стягиваем стальные фланца между собой болтами или шпильками
4. Таким же способом соединяем ПНД трубу с металлическим краном или задвижкой.
Таблица крепежа фланцевых соединений

✅ Как соединить металлическую трубу с ПНД с помощью БРС

1. К стальной трубе привариваем стальной фланец (бурт) из комплекта БРС.
2.К пластиковой трубе привариваем ПНД бурт с размерами под БРС. Входит в комплект или изготавливается отдельно.
3.Устанавливаем уплотнение между стальным и пластиковым буртом.
4.Соединяем и стягиваем бурты с помощью шарнирного хомута. На диаметрах свыше 100 мм рекомендуем использовать болтовой хомут.
В итоге получается быстроразъемное соединение полиэтилен сталь БСПС — переходник с пнд трубы на металлическую.
Посмотреть видео

✅ Соединяем ПНД трубу с металлической адаптерами (ПФРК)

1. Устанавливаем фланцевый адаптер специальный для ПЭ труб устойчивый к смещениям.
2. Устанавливаем фланцевый адаптер на металлическую трубу
3. Соединяем фланцы между собой с помощью болтов и прокладки.

✅ Как соединить Металл с ПНД с помощью перехода полиэтилен-сталь НСПС

1.Стальной конец НСПС сваривается со стальной трубой.
2.ПЭ конец сваривается с полиэтиленовой трубой.

✅ Как соединить металл и ПНД трубы компрессионным фланцем и фланцевым адаптером

1. Фланцевый адаптер ставим на металлическую трубу
2. Компрессионный фланец на полиэтиленовую трубу
3. Стягиваем фланцы между собой с помощью болтов или шпилек установив между ними резиновую прокладку.

✅Как соединить стальную трубу с ПНД муфтами Victaulic

1. Муфта Refuse-to-Fuse™ соединяет ПЭВП со стальной трубой имеющей паз
2. Полиэтиленовая труба должна быть гладкая.
3. Доступные диаметры от 50 до 350 мм (2-14″)
4. Полухомуты накидываются в паз стальной трубы и при стягивании болтов захватывает конец ПНД трубы.
5. Между концами труб устанавливается самоуплотняющаяся прокладка

✅ Как соединить ПНД и стальной участок трубы муфтой универсальной?

1. Зачистить концы труб;
2. Замерить расстояние до середины муфты;
3. Отметить риски на концах труб;
4. Ослабить гайки и завести муфты на концы трубы;
5. Равномерно затянуть болты.
Посмотрите полный обзор

Видео как соединить ПНД со сталью с помощью БРС

1.Скорость

Очень быстрая сборка и разборка трубы.

2.Способ

Хомут шарнирный с клином или с болтом.

3.Варианты

ПНД+ПНД или ПНД+Сталь

4.Стоимость

Дешевле фланцев за счет лучшего КПД

Предназначены для соединения временных или разборных трубопроводов с переходом с ПНД на сталь. Или наоборот, для подсоединения к стальному трубопроводу пластиковой.

Прежде чем выбрать БРС переходные ПНД-сталь:

• Изготавливаем весь необходимый размерный ряд ДУ от 50 до 200 мм.
• Доставка до ТК бесплатно.
• В наличии на складе.

Бонусный лайфхак. Соединяем пластиковую трубу с металлической с помощью бутылки.

Как соединить разнородные трубы

Предотвращение утечек и коррозии на переходах труб

1 / 17

Семейный мастер на все руки

Выполнение соединений

Когда вы собираетесь добавить или заменить водопроводные трубы в доме, которому более 10 лет, скорее всего, вы не найдете новые трубы того же типа, что и старые. В этом нет ничего страшного — в магазинах бытовой техники и домашнем хозяйстве продаются сотни различных переходных фитингов, которые помогут вам выполнить соединения. Важно то, что эти сотни различных фитингов не все устанавливаются одинаково.

Некоторые фитинги необходимо припаять; другие берут просто гаечный ключ или плоскогубцы. Для некоторых требуются специальные инструменты для обжима, а есть более новые стили, которые просто скрепляются друг с другом. Мы спросили мастера-сантехника, как он справляется с теми, с которыми сталкивается чаще всего, но не бегайте по всему городу, пытаясь найти именно те фитинги, которые мы здесь показываем. Обычно есть несколько подходящих решений с использованием деталей, доступных в местном хозяйственном магазине или домашнем центре.

Необходимые инструменты

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом — вы сэкономите время и нервы.

• Зажимной инструмент
• Отвертка 4-в-1
• Разводной ключ
• Трубный ключ
• Лента сантехническая
• Клещи для шлицевых соединений
• Труборез
• Проволочная щетка
• Набор ключей

Необходимые материалы

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

• Муфты и фитинги
• Переходники для труб
• Трубная присадка
• Клей для труб
• Припой и флюс

2 / 17

Семейный мастер на все руки

Линия льдогенератора, компрессионный тройник

Установка латунного компрессионного тройника – хороший способ подачи воды в льдогенератор вашего холодильника.

Хотя латунная втулка герметизирует медные трубы к тройнику, Лес по-прежнему наносит на втулку немного смазочного материала для труб, чтобы обеспечить равномерное сжатие. Многие муниципалитеты не разрешают использование 1/4 дюйма. Линии льдогенератора должны быть покрыты готовыми стенами, полами или потолками, поэтому вам, возможно, придется проложить 1/2 дюйма. линия к холодильнику вместо этого.

3 / 17

Family Handyman

Линия фильтра для воды, угловой запорный переходный клапан

Этот угловой запорный переходный клапан является отличным решением, если вы хотите установить встроенный фильтр для воды под раковиной. Он помещается между запорным клапаном и плетеной линией, идущей к крану. Нет необходимости в трубной смазке или ленте для трубной резьбы, поскольку резиновые шайбы герметизируют соединения.

4 / 17

Семейный мастер на все руки

Переходник PEX на медь, переходник для пота с наружной резьбой

Если вы хотите соединить PEX с медью путем пайки переходного медного фитинга, подождите, пока фитинг остынет, прежде чем прикреплять PEX. Недостатком PEX является то, что многие разъемы являются проприетарными, и крайне важно использовать разъемы, одобренные производителем.

Воспользуйтесь этой ссылкой для получения дополнительной информации о подключении pex к меди.

5 / 17

Семейный мастер на все руки

Переходник PEX на CPVC, CPVC

Нет ничего проще. Приклейте конец из ХПВХ (на охватывающем конце этого медного фитинга есть лента из ХПВХ) и закрепите PEX с помощью зажима. Дайте клею полностью застыть, прежде чем снова включать воду (для затвердевания некоторых цементов на основе ХПВХ требуется несколько часов).

Используйте эту ссылку для получения дополнительной информации о подключении pex к cpvc.

Семейный мастер на все руки

Зажимы и инструмент для зажимов

Лес любит работать с марками PEX, которые можно соединять с помощью зажимов. Просто наденьте зажим на трубку PEX, а затем затяните зажим с помощью инструмента для зажима. Инструменты для зажима Cinch продаются в домашних центрах.

6 / 17

Семейный мастер на все руки

Пластик в оцинкованную сталь, сталь в PEX

Внутренняя поверхность оцинкованных труб с годами становится тоньше. А охватываемые концы, в которых была нарезана резьба, могут стать настолько тонкими, что будут протекать, когда вы попытаетесь навинтить на них новый фитинг с внутренней резьбой. Так что попробуйте сделать переход на существующую женскую примерку.

7 / 17

Семейный мастер на все руки

Пластик в оцинкованную сталь, сталь в ХПВХ

При работе с оцинкованными трубами Лес наматывает на резьбу ленту для трубной резьбы и наносит небольшое количество смазочного материала для труб в качестве дополнительной страховки от утечек.

8 / 17

Семейный мастер на все руки

Резьбовые фитинги АБС-ПВХ

Одним из недорогих способов соединения АБС-пластика с водосточными трубами из ПВХ является использование фитингов с наружной и внутренней резьбой. Нанесите ленту для трубной резьбы перед их свинчиванием, а затем вклейте трубы в фитинги с помощью соответствующего клея. Расположите фитинги так, чтобы вода текла мимо резьбы на штуцере с наружной резьбой, а не в них. Это помогает твердым материалам проходить через соединение без застревания.

Используйте эту ссылку для получения дополнительной информации о соединении АБС и ПВХ.

9 / 17

Семейный мастер на все руки

Медь для ХПВХ

Компрессионный фитинг

Пластмасса и металл расширяются и сжимаются с разной скоростью. Это может быть проблемой при соединении ХПВХ с медью, особенно при использовании резьбовых соединений. Одним из вариантов является использование адаптеров union. Резиновая шайба должна быть достаточно гибкой, чтобы обеспечить герметичность соединения.

Используйте эту ссылку для получения дополнительной информации о подключении меди к ХПВХ.

Семейный мастер на все руки

Фитинг Sweat Fitting

Если вы решите припаять медную сторону, сначала сделайте это, иначе вы расплавите пластиковую сторону.

10 / 17

Семейный мастер на все руки

Покупка сертифицированных продуктов

Исключительно привередливые инспекторы захотят, чтобы вы показали им, что используете одобренные строительные материалы. Если вам нужно выбирать между двумя похожими продуктами, покупайте тот, который имеет четкую маркировку, одобренную признанными на национальном уровне организациями. ANSI и ASTM являются примерами широко признанных организаций по сертификации продукции. И сохраните свои этикетки до тех пор, пока проверка не будет завершена. Для получения дополнительной информации о том, что означают эти маркировки, посетите сайт safeplumbing.org/product-markings.

11 / 17

Семейный мастер на все руки

Экранированные резиновые муфты – чугун/ПВХ

Эти муфты часто называют «универсальными муфтами», и они отлично подходят для соединения разнородных дренажных линий: оцинкованной стали с пластиком, чугуна с пластиком, АБС-пластика. к ПВХ.

12 / 17

Family Handyman

Экранированные резиновые муфты – оцинкованная сталь в соответствии с ABS

Убедитесь, что вы используете муфту с полным бандажом, поскольку в некоторых ситуациях муфты только с двумя отдельными хомутами для шлангов могут быть запрещены.

13 / 17

Семейный мастер на все руки

Медь к оцинкованной стали, диэлектрическое соединение

Соединение двух разнородных металлов может вызвать гальваническую коррозию, которая со временем ухудшает металл. Диэлектрический штуцер представляет собой фитинг, предназначенный для изоляции двух металлов друг от друга. Существуют некоторые разногласия по поводу эффективности диэлектрических соединений, но суть в том, что если вы соедините медную трубу с оцинкованной, некоторые инспекторы сантехники потребуют ее. Некоторые муниципалитеты считают латунный фитинг подходящим диалектическим союзом, а другие — нет. Лучше всего обратиться к местному инспектору.

Используйте эту ссылку для получения дополнительной информации о соединении меди с оцинковкой.

14 / 17

Семейный мастер на все руки

Нажимные фитинги немедленные

Нажимные фитинги существуют не так давно, но они, без сомнения, являются самым простым способом соединения двух труб. Несмотря на то, что нажимные фитинги просты, вам все равно придется выполнять домашнюю работу. Прочтите инструкции по типу фитинга, который вы используете, чтобы узнать, насколько далеко должна быть вставлена ​​труба, и сделайте отметку на этой длине трубы, чтобы убедиться, что она полностью запрессована. И убедитесь, что внешняя часть трубы, которая будет входить в фитинг, не имеет заусенцев и царапин.

15 / 17

Семейный мастер на все руки

Регулирующие клапаны для столярных работ, изолировать ремонт

Когда Лес соединяется с разнородными трубами, он любит, когда это возможно, устанавливать регулирующий клапан, чтобы можно было включить воду в остальной части дома, пока он делает свою работу. ремонт. Некоторые регулирующие клапаны предназначены для использования в качестве переходных фитингов, но большинство из них можно преобразовать, добавив различные фитинги на обоих концах.

16 / 17

Семейный мастер на все руки

Не гадайте, чтобы избежать потенциальных проблем

Тот факт, что фитинг имеет правильный размер или конфигурацию, не означает, что его можно использовать в любой ситуации. Некоторые из них можно использовать над землей, но не под землей. Другие отлично работают на открытом воздухе, но их нельзя спрятать за гипсокартоном. Если вы сомневаетесь, спросите своего инспектора. Вот несколько примеров разъемов, которые могут показаться идеальным решением, но могут быть отклонены вашим инспектором или, что еще хуже, перестанут работать и причинят ущерб от воды на тысячи долларов:

Соединительные муфты: разъединяются на трубах, которые не полностью неподвижны.

Быстрые локти: дренажные змеи могут проткнуть их насквозь.

Седельные клапаны: Эти клапаны не всегда разрешены. Они легко забиваются и не всегда надежно отключаются.

Муфты без ступицы: Эти муфты предназначены только для соединений чугуна с чугуном.

17 / 17

Познакомьтесь с экспертом

Лес Зелл работает сантехником уже 30 лет. У многих из его клиентов дома есть несколько разных типов труб, а количество различных фитингов, которые он возит в своем фургоне, утроилось. Очень важно знать, как соединять разнородные трубы.

Первоначально опубликовано: 25 ноября 2019 г.

Водопроводная труба из полиэтилена высокой плотности — WL Plastics

Трубы из полиэтилена высокой плотности (ПЭВП), используемые в системах питьевого водоснабжения с 1960-х годов, стали идеальным материалом для систем трубопроводов, используемых для транспортировки питьевой воды. Как прочный и эластичный материал, способный прослужить 100 и более лет при минимальном обслуживании, трубы из полиэтилена высокой плотности доказали свое превосходство над многими другими материалами для трубопроводов в качестве средства транспортировки и распределения питьевой воды. Долгий срок службы труб из полиэтилена высокой плотности и низкие затраты на техническое обслуживание в сочетании с возможностью их установки с использованием различных бестраншейных технологий приводят к тому, что трубы из полиэтилена высокой плотности имеют самые низкие затраты в течение жизненного цикла среди любой системы трубопроводов для питьевой воды.

Связаться с нами

В WL Plastics все наши трубы из ПЭВП для систем водоснабжения спроектированы и изготовлены в соответствии с самыми строгими отраслевыми стандартами, включая стандарты C-901 и C-906 Американской ассоциации водопроводных сооружений (AWWA), Американского общества. для стандартов испытаний и материалов (ASTM) D-3035 и F-714, а также стандартов 61 и 14/pw Национального санитарного фонда (NSF).

Подходит ли труба из полиэтилена высокой плотности для водоснабжения?

Труба из полиэтилена высокой плотности хорошо подходит для подачи питьевой воды. К преимуществам трубопроводных систем из полиэтилена высокой плотности относятся:

• Герметичные плавкие соединения. Плавкие соединения устраняют потенциальные точки утечки и сокращают время установки. Термоплавкие соединения такие же прочные, как и сами трубы, что обеспечивает длительную работу без утечек и минимальное техническое обслуживание.
• Химическая стойкость. При использовании с питьевой водой очень важно, чтобы химические вещества не выщелачивались из материала трубопровода в воду. Исследования показывают, что трубы из полиэтилена высокой плотности безопасны для питьевой воды, а продукция WL Plastics ежегодно проходит сертификацию NSF. Дезинфицирующие средства, такие как хлор и хлорамин, одобрены для использования в трубах из полиэтилена высокой плотности. Труба HPDE не подвергается коррозии или бугоркам, поддерживая скорость потока в течение всего срока службы системы.
• Прочность и гибкость. В отличие от более хрупких материалов для труб, таких как ПВХ и ковкий чугун, трубы из полиэтилена высокой плотности являются более прочным и гибким материалом для труб с радиусом изгиба, который в 20 раз превышает диаметр трубы. Это позволяет трубе из ПЭВП соответствовать несовершенному пути установки без необходимости добавления дорогостоящих фитингов и чрезмерных соединений труб.
• Чрезвычайная устойчивость к импульсным перенапряжениям. Трубы из полиэтилена высокой плотности являются наиболее устойчивыми к скачкам напряжения и усталости из всех систем трубопроводов питьевой воды. Труба из полиэтилена высокой плотности может выдерживать случайные скачки давления до 2-кратного номинального давления и повторяющиеся скачки до 1,5-кратного номинального давления без риска повреждения трубы из-за напряжения. Труба из полиэтилена высокой плотности может выдерживать гораздо более высокие скорости потока, что приводит к более низким скачкам давления по сравнению с другими системами трубопроводов питьевой воды.
• Термостойкость. Труба из полиэтилена высокой плотности может работать с жидкостью и температурой окружающей среды в диапазоне от -40 ° F до 140 ° F, что делает водопроводную трубу из полиэтилена высокой плотности   пригодной для использования с горячей или холодной водой в различных средах. Труба из полиэтилена высокой плотности может выдерживать повторяющиеся циклы замораживания/оттаивания без повреждения трубы.
• Установка. Труба из полиэтилена высокой плотности дешевле в установке, чем другие системы трубопроводов для питьевой воды. Благодаря меньшей ширине траншей и возможности установки с использованием бестраншейных технологий (направленное бурение, разрыв трубы, скользящая футеровка и футеровка с компрессионной посадкой), трубы из ПЭВП являются наиболее часто используемым материалом для трубопроводов для бестраншейной прокладки. По сравнению с другими методами установки, бестраншейная установка снижает воздействие на окружающую среду и значительно сокращает объем восстановительных работ, что приводит к экономии средств до 65%.

Водопроводная труба из ПЭНД от WL Plastics

Компания WL Plastics предлагает следующие варианты водопроводных труб из ПЭВП:

• Диаметр от 3/4″ до 54″ и номинальное давление до 335 фунтов на кв.
