Как спаять диодную ленту: Как паять светодиодную ленту — 4 ошибки. Правильное соединение проводов к ленте. Пайка и коннекторы, что лучше.

Как паять светодиодную ленту — 4 ошибки. Правильное соединение проводов к ленте. Пайка и коннекторы, что лучше.

Очень многих при подключении и монтаже светодиодной ленты отпугивает необходимость ее пайки.

Например, с этим можно столкнуться когда ленту нужно укоротить, разрезать, выполнить поворот, а затем соединить контактные площадки между собой. Либо просто подключить ее проводами к блоку питания или контроллеру.

Людям кажется, что грамотно это могут сделать только профессиональные радиолюбители и электронщики. Поэтому они предпочитают для соединения купить какие-нибудь коннекторы или соединительные провода.

Однако только пайка способна сделать действительно качественное соединение в светодиодных лентах.

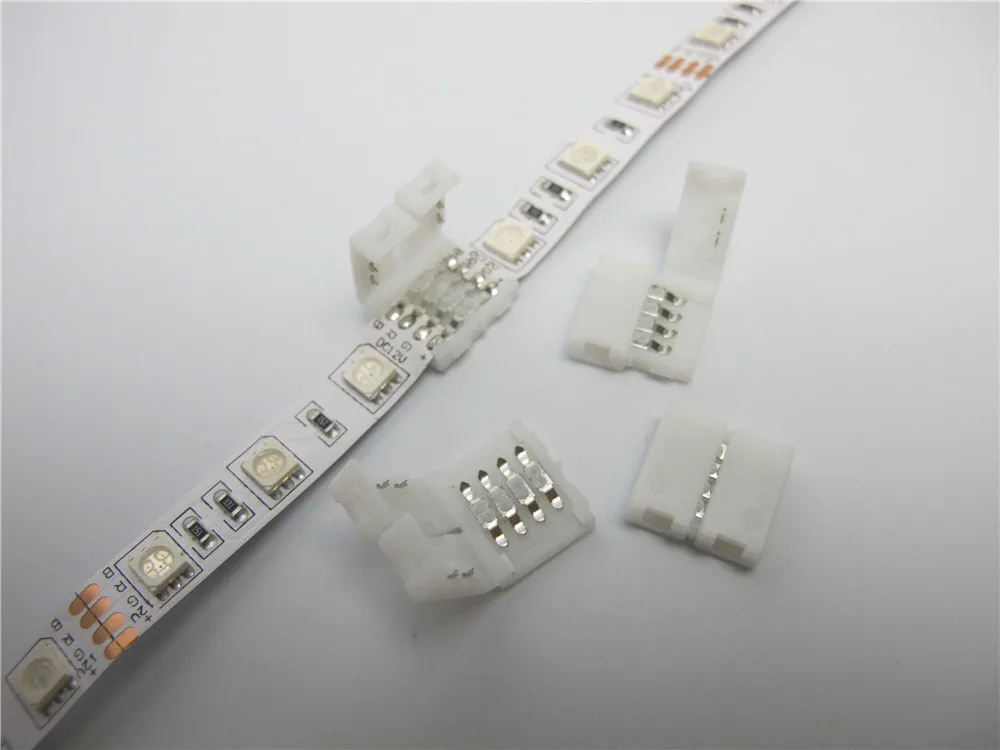

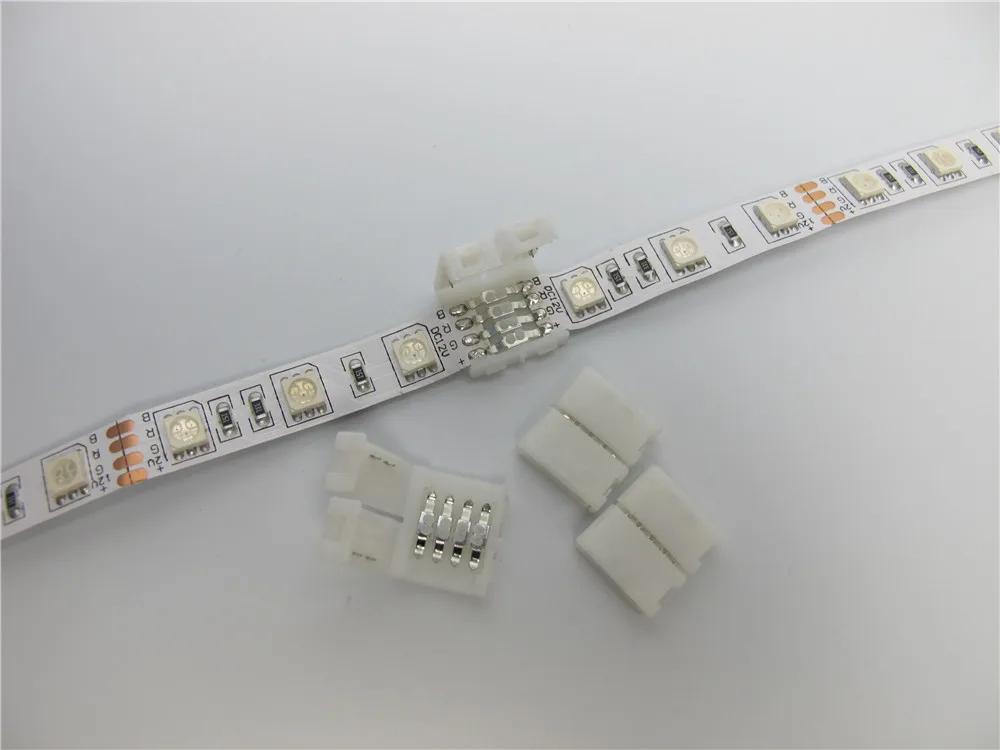

Недостатки соединительных коннекторов

При использовании коннектора, у контакта на ленте и контакта на соединителе, после защелкивания образуется довольно малая площадь соприкосновения. На чем в итоге это отражается?

Из-за уменьшения площади происходит нагрев. Во-первых, это сказывается на самих светодиодах расположенных поблизости от точки соединения. Они начинают деградировать и терять яркость быстрее остальных своих «собратьев» в подсветке.

А во-вторых, медь без пайки и лужения имеет свойство сначала темнеть, а затем окисляться, с образованием налета зеленоватого цвета. То есть образуются оксиды, которые не проводят электрический ток. Это свойственно даже не совсем маленьким контактам на выключателях с большими токами.

Если же у вас контакт греется, то процесс окисления будет происходить гораздо быстрее и интенсивнее. В конечном итоге нормальный контакт просто исчезает. Светодиодная лента начинает самопроизвольно мигать, тухнуть и т.п.

Даже если вы обеспечите достаточную площадь соприкосновения, но ничем не защитите контакты, процессы окисления рано или поздно все равно возникнут.

Поэтому пайка это самый надежный и долговечный способ соединения и подключения светодиодных лент.

Инструмент и материалы для пайки

Процесс этот вовсе не сложный, достаточно иметь необходимые материалы и соблюдать несколько элементарных правил.

Вот все необходимое, что вам может понадобиться:

  • паяльник мощностью не более 25-40Вт
  • тонкие медные провода сечением 0,5-0,75мм2
  • канифоль
  • нейтральный флюс-гель
  • нож или стриппер для зачистки изоляции с проводов
  • зубочистка для удобного нанесения флюса
  • оловянно-свинцовый припой ПОС-60 или аналог

Кратко, весь процесс должен выглядеть следующим образом:

1Подготавливаем паяльник
2Окунаем в канифоль
3Окунаем в припой
4Опять в канифоль
5Пайка проводов и ленты



А теперь все это поподробнее и с определенным нюансами.

Пайка проводов к ленте

Итак, у вас есть лента и контактные места на ней, куда следует припаять провода.

Перво-наперво найдите маркировку, какой контакт «плюсовой», а какой «минусовой».

На RGB вариантах будет один общий плюс (+12V) и три минуса (R-G-B). Это важно в дальнейшем для соблюдения полярности и подачи питания от блока.

Зачищаете кончики проводов от изоляции. Желательно взять именно разноцветные жилы, чтобы не путаться с полярностью в дальнейшем.

Нагреваете паяльник, дотрагиваетесь до припоя и опускаете жилку в канифоль.

После чего вытаскивая жилу, тут же подносите к ней жало паяльника с оловом.
Процесс лужения должен произойти автоматически. Проделываете процедуру пару-тройку раз, чтобы полностью покрыть медную жилу со всех сторон.

Теперь нужно залудить контактные места на светодиодной ленте. Лучше всего это делать при помощи флюса.

Перед этим не забудьте хорошенько очистить жало паяльника.

Окунаете его в канифоль и счищаете все лишнее. Это можно сделать специальной губкой, простым ножичком, если нагар въелся капитально или использовать металлическую губку.

Главное не допустить, чтобы какие-либо посторонние элементы попали на контактную площадку.

Далее, берете на кончике зубочистки совсем немного флюса и наносите его на светодиодную ленту.

После чего касаетесь разогретым паяльником припоя и прикладываете его жало на 1-2 секунды к местам пайки на ленте.

Важно, чтобы паяльник был маломощный, с температурой нагрева не более 250 градусов.

А что делать, если у вас нет регулятора? Как определить температуру нагрева?

  • смотрите на жало. Оно должно быть чистое, не раскаленное.
  • при окунании в канифоль, последняя не должна закипать
  • от жала должен идти просто небольшой дымок

Максимально допустимое время приложения жала к светодиодной ленте — не более 5 секунд. При использовании флюса, это происходит гораздо быстрее 1-2 сек.

В итоге у вас должны получиться два оловянных бугорка, в которых потом нужно будет «утопить» соединительные провода.

Перед непосредственной пайкой самих проводов примерьте их кончики.

Они должны быть зачищены ровно по длине мест пайки. Обычно это не более 2мм.

Если оголенные концы будут достаточно длинными, то при изгибе они могут запросто закоротить между собой. Поэтому лишнее всегда выкусывайте, оставляя кончик как можно короче.

Касаетесь этим кончиком бугорка на контакте светодиодной ленты и сверху на 1 секунду прикладываете паяльник. Олово расплавляется и провод погружается, как бы утопая в нем. То же самое проделываете со вторым проводом.

В итоге у вас должна получиться довольно большая по площади контактная площадка. Но самое главное, это место со всех сторон закрыто оловянной «подушкой», что надежно защищает контакты от окисления.

Для еще большей прочности место пайки можно залить термоклеем, а поверх надеть термоусадку. Тогда провода не отвалятся даже при постоянных изгибах.

Пайка ленты покрытой силиконом

Если светодиодная лента полностью покрыта силиконом, ничего хитрого в ее пайке также нет.

Просто, аккуратно канцелярским ножичком счищаете места пайки от силикона, и проделываете всю вышеописанную процедуру.

Силикон здесь играет роль дополнительной изоляции светодиодов от внешних условий.

Если же у вас лента с защитой IP68, то после всех работ с паяльником, придется обратно загерметизировать конец с проводами.

Для этого led-ленту нужно постараться затолкать обратно в защитную оболочку и залить все пространство в этом месте силиконом.

Глубина заливки минимум 10мм. После чего установливаете заглушку, также предварительно смазанную внутри силиконом. Провода пропускаются через отверстия в заглушке.

Соединение внахлест без проводов

Чтобы спаять две ленты внахлест, один из ее концов нужно залудить с обоих сторон. Для этого аккуратно снимаете с обратной стороны двухсторонний скотч и ножиком очищаете слой клея.

После этого накладываете один отрезок (тот что обработали с двух сторон), на другой (луженный только сверху).

Совмещаете контакты между собой и прогреваете паяльником верхнюю ленту так, чтобы припой расплавился и снизу тоже.

Правда такое соединение не считается особо надежным, поэтому лучше использовать для этой цели традиционные провода.

Если у вас светодиодная лента большой протяженности (до 5 метров), то припаивать провода питания к ней желательно с обоих сторон. Это обеспечит равномерное свечение всех светодиодов.

Пайка проводов под углом

А как лучше паять провода к протяженной светодиодной подсветке, состоящей из нескольких параллельных отрезков?

Обычно для такого подключения имеется общая шина питания (провода сечением 1,5мм2), и отдельные куски ленты, которые нужно впаять-подключить к этой шине.

В этом случае, провода лучше всего припаивать к отдельным кусочкам под углом в 90 градусов.

Причем чтобы не накладывать один провод поверх другого

подключение «плюса» можно сделать не в том же самом контактном месте где и «минус», а в следующем отрезке модуля.

На свечении светодиодов это никак не отразится.

Светодиодная RGB лента

Если у вас светодиодная лента RGB, то вы наверное заметили, что у нее контакты для пайки находятся довольно близко друг от друга.

Поэтому при пайке такой подсветки, обязательно контролируйте, чтобы не произошло замыкание площадок оловянной дорожкой.

Если такое все же случилось, а вы этого не заметили, то минимум что произойдет — это перепутаются цвета, либо какие-нибудь из них исчезнут.

А вот если замкнет плюсовой контакт и какой-нибудь из минусов, то это может привести к выходу из строя блока питания, либо самой ленты.

Что делать, если площадки все же перекрылись припоем? Чтобы исправить это, подносите кончик паяльника опять к площадкам, разогреваете олово и проводите между контактами обыкновенной зубочисткой.

Процесс пайки у RGB такой же самый как у простой одноцветной светодиодной ленты. Наносите флюс (4 капли).

Создаете оловянные «подушечки».

После чего проводки поочередно утапливаете внутри.

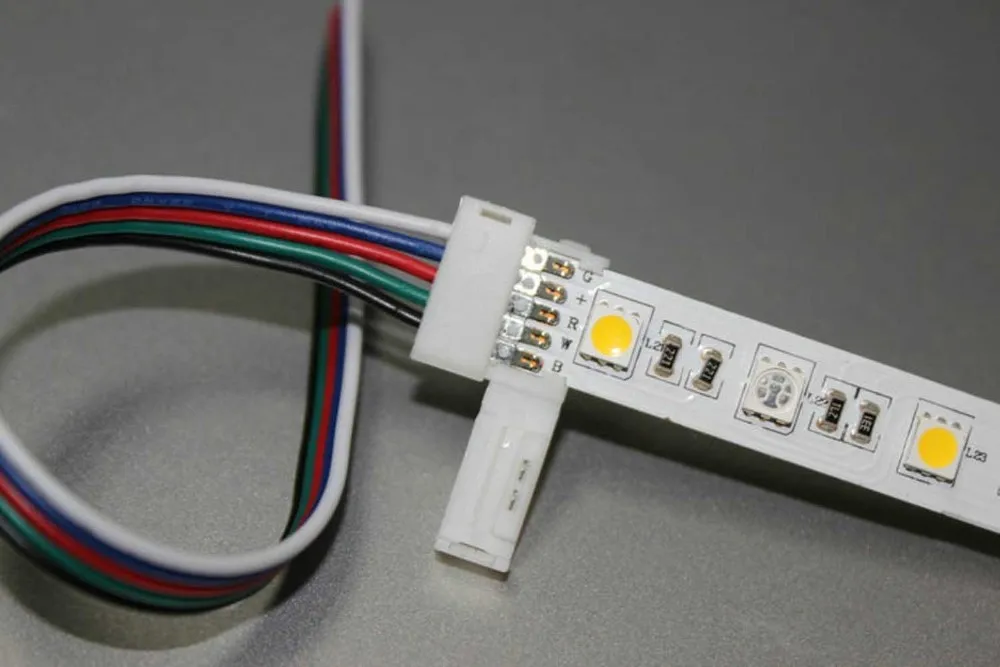

Чтобы сделать отвод от 4-х или даже 5-ти (RGBW) контактов в сторону, и при этом не мешать подключению второго отрезка ленты, припаивайте всего по одному контакту на каждом модуле.

Либо паяйте все 4 провода не в самом конце, а на предпоследнем модуле.

Лента все равно будет светиться исправно, в не зависимости от того, в каком месте пайка.

Таким образом имея нормальный паяльник, припой и хороший флюс, научиться паять светодиодную ленту может любой новичок.

Подробнее



Когда коннекторы нужны

Безусловно, монтаж коннекторами выполняется гораздо быстрее и не требует спец.инструмента.

Но если светодиодную подсветку потолка вы делаете для себя и на долгие годы, то потеря лишних 10-15 минут при монтаже, окупится в дальнейшем парой-тройкой лишних годов надежной эксплуатации.

Однако полностью отменять соединительные коннекторы все же не стоит. Если вы собираете какую-то подсветку сложной конструкции, да еще высоко под потолком, то без них не обойтись.

Пайка в таких местах не просто неудобна, но и может закончится случайным повреждением потолочного покрытия. Да и паять на весу, то еще удовольствие.

Когда подносите паяльник снизу-вверх, не всегда капля припоя прилипает. Одевать при такой работе защитные очки крайне обязательно.

Поэтому при сложных оформлениях, безусловно лучше делать выбор в пользу коннекторов.

Будет легче переставлять отрезки подсветки, менять конфигурацию.

Ошибки при пайке

1Даже после одноразовой пайки-распайки проводов и ленты, делать соединение коннектором в этом месте не желательно.

Из-за разницы в толщине слоев олова на плюсе и минусе, где-то контакт может быть лучше, а где-то намного хуже. Поэтому заранее решайте для себя какое соединение будете использовать.

2Разогрев паяльника более 250-300 градусов и пайка таким жалом.

Признаки по которым это можно определить, не имея встроенного регулятора:

  • паяльник реально начинает дымить
  • канифоль или флюс буквально шипит, кипит
  • припой плохо прилипает к жалу
  • поверхность припоя на кончике жала имеет вид рыхлых капель с матовой поверхностью, а должна блестеть
  • жало паяльника покрывается черным нагаром

3Использование кислоты или активного флюса вместо нейтрального.

Кислота имеет свойство разъедать место вокруг контакта, а активный флюс еще долго реагирует с металлом после пайки. Все это при манипуляциях с проводами может привести к повреждению контакта еще в момент монтажа.

4К сожалению в дешевых китайских светодиодных лентах, вместо медных контактов, нередко используют непонятные сплавы.

Вы вроде бы и соблюдаете все правила пайки: разогрев паяльника, его очистка, флюс и т.п., а провода все равно не хотят припаиваться.

Ошибки конечно здесь вашей нет, кроме одной — покупка и выбор такой дешевой ленты.

Как паять светодиодную ленту: советы от профессионала

Часто при монтаже светодиодной ленты появляется необходимость соединить куски между собой или к проводам блока питания. Есть несколько основных способов: коннектор, пайка. Последний подход, требует больше времени и навыков работы с паяльником, однако считается самым надежным. Т.к. не все умеют паять и впервые сталкиваются с этим, в данной статье мы подробно разберем, как паять светодиодную ленту, какие материалы понадобятся, каким паяльником лучше пользоваться и многие другие важные вопросы пайки.

Содержание

  1. Что нужно для пайки
  2. Готовим паяльник
  3. В каком месте паять
  4. Спаиваем в месте разреза «по ножницам»
  5. Спаиваем в ошибочном месте разреза

Что нужно для пайки

Непосредственно, перед началом пайки нужно запастись всеми необходимыми материалами и инструментом. Самое главное – это конечно паяльник. К выбору паяльника для светодиодной ленты стоит подходить очень серьезно. Слишком слабый – не позволит качественно припаять контакты. Слишком мощный, наоборот, расплавит их.

Идеальный вариант – паяльная станция. Она позволяет регулировать температуру пайки, подбирать жало нужного диаметра.

Если у Вас есть подобная станция, то это хорошо. Специально покупать ее для этой задачи не стоит, т.к. можно обойтись и обычным паяльником.

Внешний вид паяльной станции с феном

Оптимальная мощность варьируется в диапазоне 20-40 Вт. Этого достаточно, чтобы выполнить качественное соединение деталей.

В качестве припоя используется любой, который имеется в ваших запасах. Также можно использовать пару: канифоль, олово. Никаких ограничений в этом нет.

Очень удобно использовать универсальный монтажный держатель – третья рука. Приспособление очень помогает в процессе пайки. Позволяет зажать светодиодную ленту и спокойно припаять к ней все, что нужно. Но, если в доме нет подобного устройства, не стоит отчаиваться, можно обойтись без него, однако придется немного помучаться.

Составим список, что нам нужно:

  1. Паяльник 20-40 Вт или паяльную станцию.
  2. Припой.
  3. Универсальный монтажный держатель (по возможности).
  4. Кусачки.
  5. Ножницы.
  6. Ножик (для зачистки контактов).
  7. Изолента (для изоляции контактов после пайки) или термоусадка (термоусадочная трубка) диаметром 10 мм.
  8. Медные провода сечение 0,5-0,75 мм, многожильные (понадобятся для соединения).

Готовим паяльник

Паяльник в нашем деле – основной инструмент. От качества его изготовления и подготовки к работе зависит результат спайки. Перед началом, рекомендую жало паяльника почистить от гари при помощи надфиля. Обязательно прогреть до рабочей температуры и залудить жало.

Не стоит перегревать паяльник. Во время работы необходимо отключать его от сети питания на 5 минут, каждые 15-20 минут работы.

В каком месте паять

Светодиодная лента состоит из гибкой платы, выполненной в виде ленты, групп светодиодов и проводников, соединяющих эти группы. Отсюда следует то, что разделяться на куски она может только в местах стыковки групп. Данные места отмечаются специальной линией и символом ножниц, именно в них светодиодная лента режется на куски.

Спаиваем в месте разреза «по ножницам»

Спаять или соединить светодиодную ленту коннектором (без пайки), разрезанную по «ножницам» не составит труда. Для этого достаточно следовать простому алгоритму:

  1. Зачистить ножиком и облудить при помощи паяльника контактные площадки (проводники) светодиодной ленты.
  2. Если производится пайка двух лент, то зачистить контакты второй. Если пайка осуществляется к блоку питания при помощи проводов, то их также нужно тщательно зачистить и облудить.
  3. При помощи маломощного паяльника 20-40 Вт нанести припой на соединяемые части.
  4. Спаять соединяемые части между собой при помощи проводов или встык. Начинающим рекомендую второй подход – просто и надежно!
  5. Проверить качество пайки (как это сделать сказано ниже в статье)
  6. Изолировать при помощи изоленты и термоусадки.
«Третья рука» в действии

Для справки стоит отметить, в зависимости от типа светодиодной ленты, она имеет разное количество и наименование проводников. Цветная RGB лента: «R», «G», «B», «+». Одноцветная: «+», «-».

Спаивать между собой нужно только одноименные, например плюс с плюсом, R к R!

Спаиваем в ошибочном месте разреза

Что делать, если разрез сделан в другом месте? Ленту не получиться соединить при помощи коннектора, но и выкидывать ее не стоит, на помощь в этом случае придет пайка. Давайте разберемся, как спаять светодиодную ленту в таком случае.

  1. Зачистить дорожки самой светодиодной ленты таким образом, чтобы были видны контактные дорожки, проходящие внутри светодиодной ленты.
  2. Зачистить вторую часть ленты.
  3. При помощи паяльника и припоя наносим припой на контактные дорожки обоих отрезков лент.
  4. Тут есть два варианта. Спаять светодиодные ленты между собой при помощи кусочков проводов либо просто встык между собой. Первый способ проще – рекомендую его начинающим.
  5. Проверить качество пайки.
  6. Изолировать контактные площадки термоусадкой либо изолентой.
Пример изоляции изолентой

По завершению работы стоит проверить качество пайки светодиодной ленты. Для этого необходимо пошевелить провода, потянуть соединенные места на разрыв с небольшим усилием. Если при всем этом место спайки не подвергается деформации, то Вы все сделали правильно.

Для закрепления полученной информации рекомендуем посмотреть интересное видео, автор которого показывает на примере все, что мы рассказали. Интересный момент демонстрируется начиная с 5 минуты видео — пайка крупным планом.

Подводя итог, делаем вывод, что пайка светодиодной ленты – простой процесс, не требующий каких-то дорогих инструментов и серьезных навыков. Для людей умеющих паять, данный процесс вовсе не вызовет вопросов, а вот для тех, кто в первый раз держит паяльник в руках, будет чему поучиться. Желаем успехов в этом не хитром и интересном процессе. Если у Вас возникли какие-то вопросы, пишите в комментариях, мы ответим.

Светодиодная лента для пайки — как разрезать, удлинить и проверить светодиодные ленты

Перейти к содержимому

Пайка соединений светодиодной ленты может показаться сложной задачей. Вы можете бояться сжечь ленту или неправильно подключить ее. Но не волнуйтесь, разрезать, удлинить и протестировать световые полосы проще, чем кажется. С помощью этого пошагового руководства как для 2-жильной белой светодиодной ленты, так и для 4-жильной светодиодной ленты RGB вы сможете без проблем выполнить отличную работу.

Инструменты, которые вам понадобятся :

  • Припой
  • Паяльник
  • Кабель
  • Светодиодная лента
  • Кусачки для проволоки
  • Нож
  • Ножницы

Кабель для пайки к ленте:

1. Включите паяльник:

1

2. Поместите ленту на стол Используйте груз, чтобы удерживать его на месте.

(Будьте осторожны, чтобы не повредить светодиоды!)

3.  Теперь поместите наконечник паяльника на медную площадку на ленте, а затем нанесите припой на площадки: кабель, чтобы выявить металлические жилы. (Для некоторых 2-жильных кабелей вам потребуется снять наружную оболочку кабелей с помощью ножа.) металлические нити. Убедитесь, что концы полностью закрыты со всех сторон:

6. Снова нагрейте паяльником припой, который вы уже нанесли на медные площадки светодиодной ленты (шаг 3 выше). Как только он станет достаточно горячим, чтобы расплавиться, прикрепите кабели к площадкам. Когда вы удалите паяльник, припой остынет и сцепится.

Убедитесь, что к правой колодке подключен кабель соответствующего цвета:

2-жильный кабель:
Красный — +
Черный —
Браун- +
Синий-

4-ядерный кабель:
Черный/Браун +
Красный-
зеленый.

7. Проверьте, работает ли лента. Если это не так, повторите шаги, чтобы выяснить, в чем проблема.

Припайка ленты к ленте:

1. Поместите конец светодиодной ленты на столешницу и придавите ее (будьте осторожны, чтобы не повредить светодиоды). Поместите другой участок светодиодной ленты, который вы собираетесь соединить с первым. Убедитесь, что клеммы + и совпадают, если вы работаете с одноцветными светодиодами. Или, если вы используете светодиодную ленту RGB, убедитесь, что все положительные ( + ) клеммы RGB расположены в правильном порядке.

2.  Теперь поднесите паяльник к медным площадкам, чтобы нагреть их, а затем нанесите припой на все площадки на обоих кусках ленты.

3. Используя ножницы, отрежьте светодиодную ленту прямо поперек контактных площадок на обеих частях ленты.

4. Положите ленты рядом друг с другом, концы соедините встык. Убедитесь, что края отрезанных медных контактных площадок выровнены правильно. Как только вы будете довольны положением, возьмите паяльник и нагрейте припой, чтобы два конца соединились вместе и соединились.

5. Если припоя недостаточно для прочного соединения, вы можете добавить в соединение дополнительный припой.

6. Проверьте соединения и цветовые каналы, чтобы убедиться, что они работают правильно. Если есть проблема, повторите шаги, чтобы найти и исправить ее.

Ссылка для загрузки страницы Перейти к началу

Как паять светодиодные ленты — SIRS Electronics, Inc.

Перейти к содержимому

Предыдущий Следующий

Как паять светодиодные ленты

Как паять светодиодные ленты!
Применяется к 5050 и 3528

Соединители и соединители Plug and Play могут показаться лучшим способом соединения светодиодных лент для установки, но на самом деле есть альтернатива, которая даже лучше. Более эффективный способ завершить установку — спаять все вместе. Вместо того, чтобы использовать разъемы и соединители, которые мы можем предложить для большой установки, мы рекомендуем вам припаять все на свои места.

Зачем использовать пайку вместо соединителей?

Мы рекомендуем припаять ваши светодиодные ленты вместо использования наших соединителей для больших установок, потому что, хотя это может быть немного трудоемким и трудоемким, конечным результатом является уверенность в том, что все не сдвинется с места.

Последнее, о чем стоит беспокоиться в ночь перед большим шоу или торжественным открытием, — это стабильность вашей осветительной установки. Муфты, также называемые разъемами, отлично подходят для небольших приложений, но если вы работаете над чем-то, что вам нужно, чтобы прослужить долго, пайка — это то, что вам нужно.

Основы и материалы для пайки

Если у вас нет опыта пайки, я рекомендую вам изучить основы и попрактиковаться в работе с деталями. Я бы не рекомендовал начинать с пайки кусков кабеля или изготовления комплекта кабелей XLR до того, как вы начнете паять светодиодные ленты.

На печатной плате самой светодиодной ленты не так много места для ошибок, правильное ее выполнение с первого раза сэкономит вам много времени и хлопот.

Вам понадобится:

  • Паяльник хорошего качества или Паяльная станция — хотя они продаются повсюду, очень важно найти паяльник хорошего качества из-за рассеивания тепла по всему утюгу. Задавайте много вопросов и обращайте внимание на обзоры продуктов, если они доступны. Некоторым даже не хватает тепла, чтобы расплавить припой!
  • Кусачки для проводов – они будут использоваться для снятия около 2-3 мм изоляции с конца и обнажения оголенного медного провода.
  • Припой – это то, что скрепляет секции светодиодных лент.
  • Чистое рабочее место – очень важно иметь чистое рабочее место, в котором не должно быть мусора, который может попасть на световые полосы или провода.
  • Довольно тяжелый предмет — используйте его, чтобы ровно прижать светодиодную ленту к рабочему столу.

Начало работы: припайка выводов к светодиодным лентам

После сборки всех предметов, необходимых для пайки светодиодных лент вместе с выводами

  1. Зачистите примерно 2-3 мм, оставив открытыми медные части проводов.
  2. Одновременно нагрейте и припаяйте оголенную медь, следя за тем, чтобы не прикладывать слишком много тепла.
  3. Нанесите припой на оголенные медные контактные площадки на полосе. Вы делаете это, применяя тепло и припой одновременно, будьте осторожны, не применяйте слишком много тепла. Хорошее эмпирическое правило, позволяющее избежать чрезмерного нагрева материалов, состоит в том, чтобы отсчитать две полные секунды, а затем снять паяльник.
  4. Дайте им остыть.
  5. Поместите луженые концы проводов и нагрейте провод, поместив его над припаянным концом медной площадки на светодиодной ленте.
  6. Как только он полностью растает, снимите его с огня и держите на месте, пока он не остынет и снова не затвердеет.
  7. Повторите процесс с остальными проводами на проводе, пока не закончите.

Пайка двух частей светодиодной ленты вместе

Чтобы спаять две части светодиодной ленты вместе, вы повторите процесс нанесения припоя на медные контактные площадки вашей светодиодной ленты. Сделайте это с обоими концами, к которым вы хотите присоединиться. После того, как оба конца были покрыты лужением, отрежьте часть полоски, чтобы обнажить шарик припоя настолько, чтобы обе луженые части могли соприкасаться.

Проверьте полярность и совместите обе части светодиодной ленты, прежде чем нагреть луженую часть, а затем перетащить расплавленный припой на соседний валик. Это намного проще, если оба отрезка светодиодной ленты были предварительно залудены. Если вы умеете паять светодиодные ленты, вы можете научиться паять практически что угодно, потому что это непростая задача.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
