Как правильно паять провода паяльником

Содержание

Как правильно паять провода паяльником
Подготовка паяльника для пайки проводов
Выбор флюса и припоя для пайки проводов
Как паять паяльником медные провода

Как правильно паять провода паяльником

Правильная пайка проводов отличается надежностью, долговечностью и красивым видом. Чтобы правильно паять медные провода нужно подобрать припой, флюс, сделать подготовку жил проводов. В статье рассмотрен вопрос, как правильно паять медные провода разного сечения электрическим паяльником.

Инструменты и материалы для пайки медных проводов

Подготовка паяльника для пайки проводов

Выбор мощности паяльника зависит от сечения проводов. Для тонких одножильных, многожильных медных проводов, дорожек печатных плат подойдёт паяльник с жалом в 3 мм и мощностью 25 Вт. Для сечения проводов от 2 мм и более, нужен паяльник мощностью 60 Вт, а для массивных деталей используют молотковый паяльник мощностью 200 Вт.

Жало паяльника должно быть чистым, без раковин. Чтобы выровнять жало паяльника используют мелкий напильник. После обработки жала его лудят, чтобы медь не окислялась. Также важным элементом при пайке является подставка для паяльника. Если хотите качественно паять мелкие провода, элементы радиоэлектронной платы, нужно иметь регулятор температуры жала паяльника.

Таким регулятором можно точно выставить температуру паяльника для припоев разных марок. Лучшим вариантом регулятора температуры жала паяльника будет устройство с датчиком температуры, который устанавливается на жало паяльника. Установленная температура жала не будет зависеть от изменений сетевого напряжения.

Регулятор температуры для паяльника

Так как при пайке электрическим паяльником образуются ядовитые пары припоя и дым от канифоли, рабочее место нужно оборудовать хорошей вытяжной вентиляции. Освещение рабочего места не должно быть тусклым. Для удобства ремонта электронных плат можно приобрести специальный держатель плат с линзой и подсветкой.

Можно сделать простой регулятор температуры для паяльника своими руками

Выбор флюса и припоя для пайки проводов

В зависимости от типа пайки выбирается марка припоя. Самая распространенная марка припоя это ПОС-61. Припой оловянно-свинцовый с содержанием олова 61%. Температура плавления у него 190 С, и подходит он для любых паяльников. Этот припой используется там, где нет нагрузки на соединение.

Храрактеристики припоев

Если соединение проводов должно быть прочным, выбирают припой марки ПОС 40 или ПОС 30. Удобно пользоваться припоем ПОС-61 в виде прутка намотанного на катушку. Диаметр припоя от 1 до 3 мм. Иногда встречается полый припой с залитой внутрь канифолью.

Также в зависимости от вида пайки проводов существуют различные флюсы, гели, канифоль. Флюс необходим при пайке проводов, так как он удаляет оксиды с поверхности спаиваемых проводов, а также снижает поверхностное натяжение припоя, что позволяет припою легко растекаться по свариваемым поверхностям.

Также флюсы хорошо обезжиривают поверхности. Ещё одно достоинство флюсов — это защита нагретых поверхностей от оксидов. Без флюсов пайка медных проводов паяльником была бы затруднена. Многие флюсы содержат такие активные вещества как кислоты, растворители. Эти активные вещества остаются на поверхности провода и в припое.

Со временем они разрушают соединения проводов. Поэтому в ПУЭ запрещено использовать активные флюсы для пайки соединений при монтаже электропроводки, в электрических щитах. Эти флюсы запрещены и в радиоэлектронной промышленности, однако многие электрики используют их, ведь не себе же.

Флюсы на основе канифоли для пайки электрическим паяльником

Не спорю, такие флюсы обеспечивают быструю, удобную даже красивую пайку, но никто не задумывается над последствиями. Существует флюс на основе канифоли, который обладает высокими характеристиками при пайке проводов паяльником. Пайки получаются красивые, долговечные и надежные.

Этот флюс используют также при пайке электронных плат. Сделать его довольно легко. Обычно берут кусок канифоли, разбивают его в порошок и растворяют в любом 90% спирте в соотношении 50% на 50%, по объему. Растворяется канифоль в спирте легко. Для работы с канифолью используют кисточку.

Как паять паяльником медные провода

Первым пунктом пайки поставим очистку проводов от оксидной пленки. Окисной пленкой покрыт не только алюминий, но и медь. Присутствие ее на меди затрудняет лужение проводов, лужение происходит участками, неравномерно. Поэтому чистят медный провод острым ножом со всех сторон.

После снятия оксидов, поверхность провода смачивают кисточкой с жидкой канифолью. Жалом паяльника берут немного припоя и проводят лужение провода. Провод можно не прокручивать, движение жалом паяльника вперед, и мы видим, как припой мгновенно растекается по всему проводу.

Припой прутком 2 мм

Теперь еще один важный момент, перед тем как паять медные провода — это соединение. Запомните, все соединения проводов должны быть закреплены. Способы крепления проводов показаны на рисунке ниже. Нельзя паять внахлёст без крепления. Пайка получается очень слабой, хотя и ровной. Такая пайка долго не выдерживает механическую нагрузку, небольшую вибрацию.

Способы соединения проводов скруткой

После соединения луженых проводов скруткой, наносят кисточкой немного жидкой канифоли и паяют. Небольшое движение жалом паяльника вперед от изоляции и идеальная пайка готова. Почему здесь можно паять от изоляции, потому что пайка жидкой канифолью происходит за очень короткое время и изоляция провода не успевает подгореть. После пайки остатки канифоли смываются жесткой щеточкой со спиртом.

Жидкая канифоль

Визуально можно определить качество пайки электропроводки и электронных плат:
1. Пайка должна быть скелетной, то есть должно просматриваться скелетное соединение проводов, выводов элементов.
2. Пайка должна быть глянцевой, без раковин и пузырей.

На качество пайки влияет температура жала паяльника. Для ПОС 61 температура жала 190 С, с небольшой коррекции в верхнюю сторону. Коррекцию температуры жала паяльника определяют опытным путем по плавлению припоя. Припой должен легко плавиться, и хорошо держаться на жале паяльника. Если припой собирается в капли и стекает, значит паяльник перегрет.

Часто спрашивают — можно ли паять под напряжением. Ответ однозначен — нет. Под напряжением любые электротехнические работы (кроме измерительных) запрещены. На корпусе паяльника может присутствовать сетевое напряжение, при попытке пайки проводов под напряжением произойдет короткое замыкание.

Помогла вам статья?

Как правильно паять паяльником провода, радиоэлементы и детали

Содержание:

Физика процесса

Перед тем, как выполнять соединение проводов пайкой, неплохо было бы разобраться в самой сути этого процесса.

С помощью паек получают неразъёмные соединения. Например, если нужно соединить какие-то два элемента (кабель либо провод), то между ними вводится припой в виде расплавленного металла. Необходимо чтобы температура плавления у этого металла была ниже, чем у материалов соединяемых элементов. Паяемый элемент, флюс и припой вводят в соприкосновение путём нагрева. Припой становится жидким и смачивает поверхность проводника. Когда нагрев прекращают, сплав припоя твердеет, тем самым образуется прочное контактное соединение.

Прочность контакта зависит от того, насколько хорошо припой смочил поверхности соединяемых элементов. А тут уже прямая зависимость от того, насколько чистыми были эти элементы на момент пайки. Поэтому перед тем, как паять провода, они обязательно должны быть очищены от органических веществ (масло, жир) и от окисной плёнки. Для этой цели и надо использовать флюс, к тому же он понижает поверхностное натяжение и улучшает качество растекания.

Наименьшие требования к флюсу, припойному сплаву и температуре предъявляет пайка медных проводов. Поэтому если хотите обучиться такому делу, лучше сначала паять паяльником провода медного исполнения, а со временем, когда наберётесь мастерства и опыта, поработаете и с другими материалами.

Суть пайки

Собственно, что такое пайка? Это соединение проводников (например, проводов или провода и дорожки на плате) с помощью легкоплавкого припоя. Звучит просто, на самом деле принципиально важно обеспечить два момента:

надежное соединение, чтобы хороший контакт был постоянно,
достаточную площадь соединения, чтобы место пайки не перегревалось (актуально для силовых цепей).

Эксплуатация

Однако стоит отметить, что сам припой имеет высокое удельное сопротивление. Поэтому необходимо, чтобы толщина покрываемого слоя была небольшой, а площадь покрытия наоборот больше. Также отметим, что чем толще проводник (например, провод), тем большую площадь нужно покрывать.

Тонкости хорошей пайки

Чтобы припаять деталь к плате, нужно:

1) Нанести флюс на поверхность пайки;
2) Залудить их припоем;
3) Снова нанести флюс на контакты;
4) Запаять зазор между контактами.

Первое важное правило – избегать температуры выше 400 °C и более. Многие начинающие (и даже опытные) радиолюбители пренебрегают этим. Это критические значения для микросхем и плат.

Припой расплавляется примерно от 180 до 230 °C (свинец — содержащие припои) или от 180 до 250 °C (бессвинцовые). Это далеко не 400 °C. Почему тогда выставляют высокую температуру?

Что нужно для надежного контакта

Основные критерии:

Правильно выбрать флюс. Например, для пайки проводов подойдет жидкий флюс. Он лучше всего смачивает провода и позволяет качественнее залудить такие контакты. Низкокачественный флюс быстро вскипает и растекается по плате.
Использовать качественный припой. Именно припой определяет дальнейшую надежность и прочность соединения. Так же качество припоя может повлиять на работу схемы в целом, из-за шлаков и низкокачественных сплавов могут образоваться помехи в работе электроники и со временем могут появиться трещины.
Пользоваться проверенным инструментом и оборудованием. Паяльники плохого качества могут нестабильно держать температуру, перегреваться.
Соблюдать температурный режим. Не перегревать детали и держаться в температурном режиме плавления припоя. Слишком низкая температура и припой будет плохо плавиться, а если слишком высокая – материал будет испаряться, хуже лудить контакты.
Долгие часы практики, проб и ошибок. Без практики не будет и своего метода пайки.

Эти критерии взаимосвязаны друг с другом. И при плохом выборе комплектующих с материалами, будет такой же результат.

Что нужно для пайки паяльником

Кроме самого паяльника нужны будут припои, канифоль или флюсы, желательно иметь подставку. Еще в процессе работы может потребоваться небольшой напильник и маленькие пассатижи.

Чаще всего приходится паять медные провода, например, на наушниках, при ремонте бытовой техники и т.д.

Канифоль и флюсы

Чтобы получить хорошее соединение проводов, необходимо их очистить от загрязнений, в том числе и от оксидной пленки. Если моно-жилы еще можно очистить вручную, то многожильные проводники нормально зачистить не удастся. Их обычно обрабатывают канифолью или флюсом — активными веществами, которые растворяют загрязнения, в том числе и оксидную пленку.

И канифоль и флюсы работают неплохо, только флюсами пользоваться проще — можно окунуть кисточку в раствор и быстро обработать провода. В канифоль надо проводник положить, затем разогреть его паяльником, чтобы расплавленное вещество обволокло всю поверхность металла. Недостаток использования флюсов — если они остаются на проводах (а они остаются), постепенно разъедают прилегающую оболочку. Чтобы этого не случилось, все места пайки надо обработать — смыть остатки флюса спиртом.

Припои и флюсы для пайки паяльником медных проводов

Канифоль считается универсальным средством, а флюсы можно подбирать в зависимости от металла, который собираетесь паять. В случае с проводами это медь или алюминий. Для медных и алюминиевых проводов берут флюс ЛТИ-120 или буру. Очень неплохо работает самодельный флюс из канифоли и денатурированного спирта (1 к 5), кроме того его просто сделать своими руками. В спирт добавить канифоль (лучше пыль или очень мелкие ее кусочки) и встряхивать до растворения. Потом этим составом можно обрабатывать проводники и скрутки перед пайкой.

Припои для пайки паяльником медных проводов используют ПОС 60, ПОС 50 или ПОС 40 — оловянно-свинцовые. Для алюминия больше подходят составы на основе цинка. Наиболее распространенные — ЦО-12 и П250А(из олова и цинка), марки А (цинк и олово с добавлением меди), ЦА- 15 (цинк с алюминием).

Удобно пользоваться припоем с канифолью

Очень удобно пользоваться припоями, в состав которых входит канифоль (ПОС 61). В этом случае отпадает необходимость в предварительной обработке каждого проводника в канифоли отдельно. Но для качественной пайки паяльник надо иметь мощный — 80-100 Вт, который может быстро разогреть до необходимых температур место пайки.

Вспомогательные материалы

Для того чтобы нормально паять паяльником провода нужны еще:

Подставка. Может быть она из металла полностью или на деревянной/пластиковой подставке закрепленные металлические держатели для паяльника. Также удобно, если есть небольшая металлическая коробочка для канифоли.
Паять паяльником удобнее с подставкой самодельной и фабричной — не очень важно
Напильник. Перед работой затачивают дало паяльника. Оно должно быть ровным и чистым без следов нагара. Тогда паяется легко.
Так надо затачивать жало паяльника
Пассатижи. Удерживать провода пальцами во время пайки сложно — медь и алюминий имеют высокую теплопроводность, что приводит к быстрому нагреву близлежащих участков. Потому паять паяльником провода удобнее, если их удерживать пассатижами. Только должны инструмент должен быть миниатюрным, с тонкими ручками и губками. В принципе, можно использовать пинцет, но на его верхушку (где держатся пальцами) желательно надеть термоусадочную трубку — сталь тоже быстро нагревается.
Пассатижи — для того чтобы придерживать провода

Для смывки флюса может потребоваться спирт, для изоляции — изолента или термоусадочные трубки различных диаметров. Вот и все материалы и инструменты, без которых пайка паяльником проводов невозможна.

Ход выполнения спайки от начала, и до конца

В данной главе, мы подробно опишем весь процесс, учитывая как значимые моменты, так и кажущиеся простыми, но от того не менее важными, тонкости.

Инструменты электромонтажника

Набор инструментов и материалов для работы не очень большой, все это можно легко приобрести в специализированных магазинах. Цена на все это небольшая.

Нам будут нужны:

Паяльник с подставкой, причем, не выбирайте мощную модель с толстым жалом, достаточно 15-40 Вт с жалом, диаметром около 5 мм;
Для припоя, тоже не стоит брать толстые прутки, удобно работать с проволокой толщиной 2-3 мм;
Канифоль — кроме нее желательно дополнительно иметь и жидкий флюс, и кисточку для его нанесения;
Пинцет;
Монтажные кусачки;
Плоскогубцы;
Нож;
Напильник для заточки и правки жала паяльника;
Наждачная бумага, напильник или надфиль с мелкой насечкой для удаления окислов и эмалей.

Совет! Очень удобен трубчатый припой с канифолью внутри.

Это достаточный набор — иногда можно обойтись без некоторых инструментов, например без наждачной бумаги или пинцета, но желательно, чтобы все было под рукой. Дополнительно могут понадобиться тестер или пробник (если нужно соединить кабель из нескольких проводов, не помеченных разным цветом).

Также может возникнуть проблема «третьей руки», когда нужно держать два провода или провод и разъем, но рука занята паяльником. Для ее решения можно воспользоваться струбциной или любым подходящим зажимом.

Если нужно соединять загрязненные провода, то нужно дополнительно применить спиртобензосмесь, бензин или какое ни будь другое средство для обезжиривания.

Заточенное жало паяльника

Жало у паяльника должно быть заточено под углом 45о, и не иметь дефектов на поверхности. Затачиваем его, если нужно удаляем лишний металл до получения ровной поверхности.

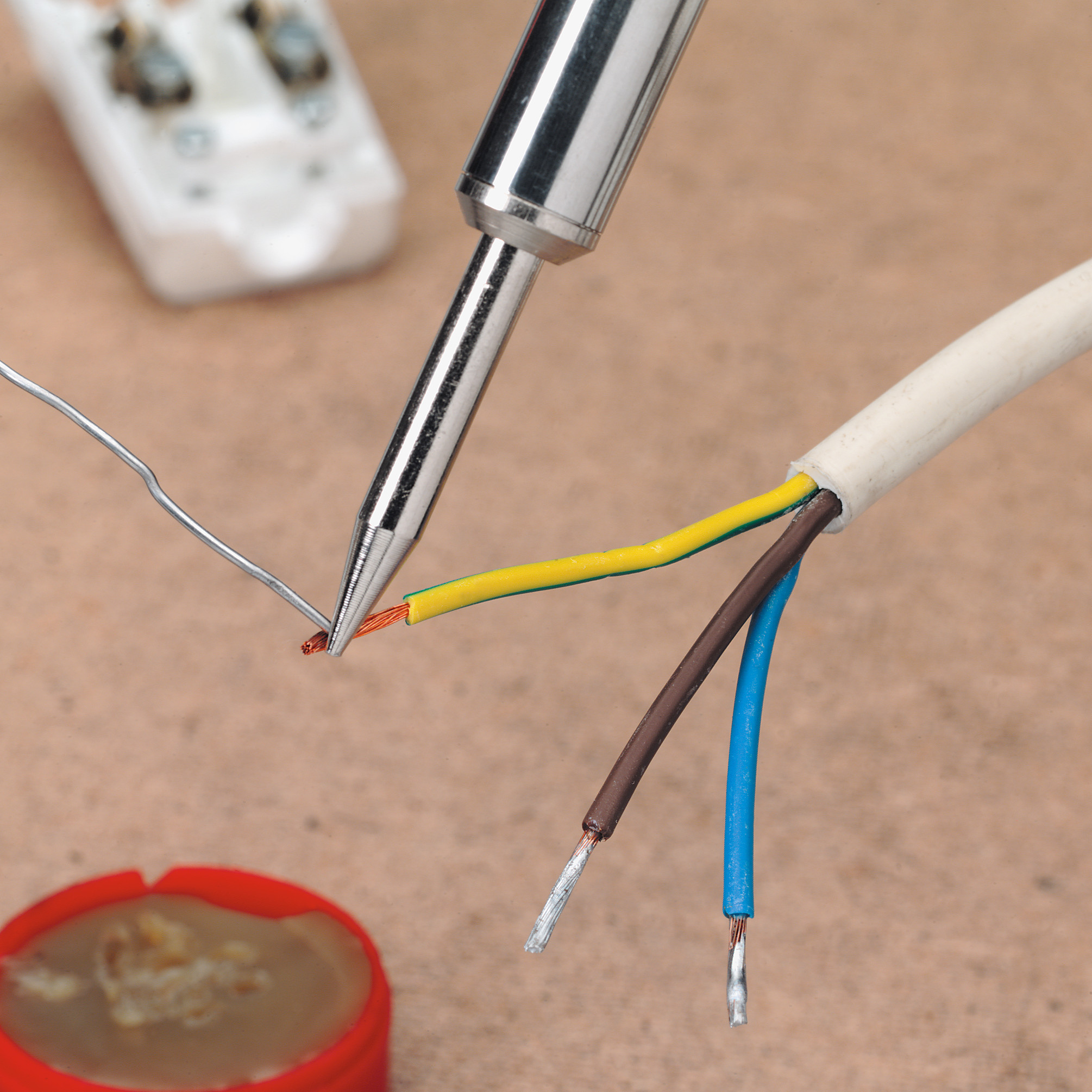

У нового паяльника и после заточки жало лудится. Для этого нагреваем его опускаем в канифоль а затем касаемся припоя чтобы он покрыл всю поверхность скошенного рабочего участка.

соединение проводов пайкой: пример качественной работы

Спайка проводов проводится за несколько операций, причем они зависят от их типа и изоляции. Кроме того мы говорим только о медных или латунных проводниках, если же они алюминиевые, то паяльник нам не поможет (хотя со специальными флюсами это сделать можно) — их соединяют скрутками или специальными зажимами (см. Клеммники для соединения проводов).

Толщина не влияет на последовательность операций, пайка толстого провода не отличается ничем, разве что, при чрезмерно большом диаметре, он не будет прогреваться. В таком случае, надо взять просто более мощный паяльник.

Внимание! Согласно действующим правилам эксплуатации электроустановок (ПЭУ) и ГОСТ, пайка медных проводов на силовых, заземляющих и зануляющих линиях электрооборудования запрещена. При аварийной ситуации они могут сильно нагреться и припой стечет. Для соединения используются специальные зажимы.

Если мы паяем одножильные провода без изоляции нам необходимо:

Удалить окислы с поверхности — делаем это наждачной бумагой, мелким напильником или просто ножом. Можно также протянуть провод между губками кусачек несколько раз, поворачивая, чтобы очистить всю поверхность но, не сильно сжимая ручки, чтобы не перекусить. Очищаем не весь провод, а только тот участок, который будем соединять.
Покрыть поверхность флюсом — нагреваем провод, прижав его к канифоли, он должен полностью покрыться ей. Можно также нанести жидкий флюс кисточкой.
Залудить — берем немного (не надо жадничать) припоя на жало (это должна быть не капля, а небольшой купол, до 1 мм высотой, на рабочей поверхности жала). Затем, прикасаемся паяльником к проводу, и нагреваем его. Припой должен сам обволакивать поверхность, не надо делать мажущих движений, просто греем. Если нужно залудить провод на большой длине, то касаемся в нескольких местах.
Соединяем провода вместе, не встык, а кладем их параллельно друг другу на длину не менее 15-20 диаметров (это обеспечит механическую прочность соединения). Еще лучше скрутить провода.
Снова покрываем поверхность флюсом.
Паяем, точно также, как и при лужении берем немного припоя и просто прогреваем соединенные провода. При этом важно, чтобы во время процесса и некоторое время после того, как убрали паяльник (пока припой не остынет), они не смещались друг относительно друга.

На видео можно наглядно увидеть, как выполняется работа:

Все операции проводятся точно в той же последовательности. В случае если нельзя контакт погрузить в канифоль, пользуемся жидким флюсом.

Все точно также с многожильными проводами. Но если мы хотим повысить надежность, то не лудим весь пучок, а распушиваем его так, чтобы каждый проводник залудился отдельно. Затем переплетаем между собой, скручиваем и пропаиваем.

Для того чтобы удалить изоляцию обычно пользуются кусачками или ножом. Но удобнее проплавить ее по кругу паяльником, и просто стянуть (не действует с термостойкой изоляцией). Такой способ исключает возможность нечаянно повредить проводник.

Совет! Если жилы очень тонкие, то можно сжечь изоляцию открытым огнем (зажигалкой).

Такой провод обычно используют для намотки катушек трансформаторов и т. п. , но иногда их можно встретить и под слоем другой изоляции. С виду они кажутся чистыми, но на самом деле покрыты слоем бесцветной эмали. Удаляем ее точно так же как и окислы.

При соединении данных проводов, не стоит спаивать все сразу, так как потом, их будет сложно обмотать изолентой. Соединяем все жилы по очереди, после завершения изоляции предыдущего проводника.

Совет! Вместо изоленты удобно использовать термоусаживающиеся трубки (в обиходе «кембрики»). Отрезаем кусок и надеваем его на провод, после того как пропаяли, быстро, чтобы стык был еще теплым натягиваем их на него.

Изоляция термоусаживающейся трубкой

Мы разобрали технологию пайки, но часто возникают еще один вопрос — как соединить провода в кабелях, подключенных к разъемам наиболее распространенных типов. Постараемся раскрыть и его.

Внимание! Встречаются провода в экранирующей оплетке. Работаем с ней точно также как и с многожильным проводом. Расплести ее участок поможет шило или булавка.

Достоинства и недостатки спаивания проводов

Пайка заметно выигрывает перед большинством других методик соединения проводов. Из основных ее достоинств отмечается:

Дешевизна. Достаточно 1 раз приобрести паяльник и комплект припоя с флюсом, и получится надежно спаять тысячи проводов.
Простота. Научиться пользоваться паяльником возможно за 1 час.
Надежность соединения. Контакт уступает по электрическим и механическим свойствам разве что сварке. Клеммы Wago, обжимки и, тем более, скрутки не способны обеспечить столь качественный контакт, как пайка.
Универсальность. Возможно одновременно соединять жилы кабелей разного сечения. Причем их количество в одной точке контакта неограниченно.
Спайка проводов разрешена по ПУЭ. Получаемое соединение надежно.
Не нужен громоздкий сварочный трансформатор. Переносить паяльник гораздо легче.

У этого способа соединения имеются и недостатки:

Для работы стандартного паяльника требуется розетка с сетевым напряжением 220 В. Недостаток слабый. Существуют паяльники, работающие от встроенного аккумулятора и даже от газа. Последние вообще не требуют электричества.
Соединение получается неразборным. Спаянные между собой провода возможно рассоединить только при помощи паяльника и повторного расплавления припоя.

Использование газового паяльника

Подключение проводов скруткой и пайкой – что говорит ПУЭ?

Начнем с того, что соединение проводов скруткой в электромонтаже запрещено. По крайней мере, в ПУЭ скрутка не допускается (ПУЭ, гл.2.1). Это можно объяснить тем, что качество скрутки очень зависит от опыта, инструмента, и даже настроения электрика. И проверить это качество никак нельзя, только оценить “на глаз” или испытать повышенным током.

Пайка в ПУЭ допускается, но рекомендуется в ГОСТ Р 50571.15-97. Мотивируется это тем, что в некоторых аварийных режимах температура соединения может достигать 300°С, припой расплавится и стечёт. Честно, я не представляю, как это может произойти, если защитные автоматы установлены нужного номинала. Но даже если это и произойдёт – по моему мнению, такую проводку нужно будет целиком менять! И уже будет не важно, расплавился припой, или нет.

По опрессовке – да, способ хороший, но он требует дополнительного оборудования (пресс-плещи) и расходных материалов (гильзы). То же самое по сварке – нужен трансформатор (инвертор) и графитовые стержни. И опыт – сколько раз видел, что от превышения тока шарик на конце скрутки отваливался, или схватывал не все проводки в скрутке из-за малого тока.

Поэтому, я считаю, что скрутка с последующей пропайкой – лучший способ соединения проводов в распределительных коробках. Паяльник лёгкий, цена небольшая, припой и канифоль – копеечные.

Далее – подробнее об этом горячем пахнущем процессе)

Пайка скрутки медных проводов

Начнём с того места, когда провода скручены в распределительной коробке.

1. Скрутка проводов в коробке

В левой коробке провода скручены в соответствии с электрической схемой электропроводки. В принципе, многие электрики на этом и останавливаются. И они на 90% правы, можно изолировать, такая проводка простоит 100 лет, больше нам не надо. Но это при условии, что в этой распред. коробке всегда будет сухо, и защитный автомат выбран правильно. Про выбор защитного автомата рекомендую мою статью – Как выбрать защитный автомат.

Встречал, когда в старых коробках было соединение скруткой алюминия и меди. Это были скрутки 50-летней давности! И всё прекрасно работало! Тут очень рискованно, и такие соединения будут жить долго при соблюдении нескольких благоприятных условий. Такие скрутки обычно подвергается жесткой критике в среде электриков, и это считается крайне непрофессиональным. Но простим, тем более, что те, кто сделал такие скрутки, уже в ином мире, где не надо соединять провода…

Пайка проводов в распределительной коробке

Достаем паяльник мощностью 65 или 100 Ватт. Мощность зависит от суммы сечений спаиваемых проводов. Например, если паять 3-4 провода сечением 1,5 кв.мм, то паяльника 65 Вт вполне хватит. Если же суммарное сечение скрученных проводов – более 10 кв.мм, то паяльник должен быть 100 Ватт.

Итак, берём канифоль в куске или в пластиковой баночке. Провода должны торчать кончиками вверх. Прогреваем место скрутки, и касаем канифолью так, чтобы она плавилась и немного стекла вниз по скрутке.

2. Нанесение канифоли

Особенно хорошо это видно на центральном и правом проводах. Затем берём припой в прутке, прогреваем одновременно припой и скрутку, залуживая скрутку.

Припой лучше использовать с канифолью, сейчас такого много в продаже. Канифоль находится внутри прутка припоя. Если канифоли внутри нет, её необходимо больше предварительно наносить на скрутку, и тщательней контролировать время и температуру пайки. иначе канифоль может просто испариться.

3. Пайка скруток в распределительной коробке

Проводим спайку проводов. Залуживаем скрутку, чтобы припой проник во все места. При этом медь должна быть покрыта припоем на длине 40…80% длины скрутки.

4. Провода спаяны

Нужно стараться не перегреть место пайки, чтобы не попортить изоляцию. Да и вообще стараться всё делать быстро, на автомате.

Некрасивые торчащие кончики пропаянных скруток обрезаем бокорезами (3-5 мм).

Спаяли, изолируем места пайки изолентой (обычно использую ПВХ разных цветов). И в принципе всё. Можно муровать коробки.

5. Изолируем места пайки

6. Укладываем провода в распределительных коробках

Не правда ли, в слове “заподлицо” слышится что-то подлое?))

7. Закрытые коробки. Заподлицо

За контакт в таких коробках можно точно не беспокоиться, можно полностью их хоронить под слоем штукатурки. Хотя, лучше конечно иметь доступ к коробкам, мало ли чего – проверить, дополнительно подключить, и т.п.

Как высказался на эту тему сs-cs. net: Если вам в 2 часа ночи захотелось посмотреть, как там поживает ваша скрутка меди с алюминием, вы должны без проблем иметь доступ в распред.коробку.

Возможные проблемы при пайке

Частые ошибки, которых следует избегать:

Работа под напряжением. Вся электроника должна быть отключена от электропитания. Высокая температура влияет на физические процессы в элементах, что приводит к их выходу из строя.
Высокий уровень загрязнения. Нужно чистить жало и места обработки, прежде чем начинать и обеспечивать продвижение процесса.
Механические повреждения паяльника. Из-за них может не достигаться требуемая температура для эффективной работы.
Использование уже непригодных расходников. Повторное использование одного и того же материала ведёт к понижению качества получаемого результата.

Запаять элементы и схемы качественно новичкам сложно, даже если используются самые лучшие инструменты. Достичь вершин мастерства выйдет только после приобретения солидного опыта. И хотя первые попытки будут весьма скромными, в последующем можно рассчитывать и на успешное выполнение более сложных задач, таких как ремонт автопроводки.

Важные советы

Разобравшись в том, как пользоваться паяльником, следует учесть несколько рекомендаций по работе с данным инструментом.

Перед началом работы для осуществления качественной спайки деталей всегда нужно чистить наконечник инструмента. Нужно понимать, что только благодаря жалу паяльника усиливается теплопроводность и качество соединения. Для чистки можно использовать влажную губку. После зачистки наконечник прибора следует сразу же окунуть в канифоль, чтобы он покрылся тонким слоем припоя, который не даёт оксидному налёту мешать качественной спайке деталей.
Первыми паять всегда нужно мелкие и тонкие детали, поскольку наконечник прибора в начале его использования будет максимально тонким и точным.
Перед тем как паять детали, необходимо их поверхность тщательно очистить от грязи и кислоты. Зачистка поверхности припаиваемых предметов производится при помощи острого инструмента — наждачки или обычного ножа. Делается до тех пор, пока поверхность проводов заметно не посветлеет. После чего контакты залуживают и соединяют при помощи припоя.
Если необходимо припаять какую-то деталь без использования паяльника, можно использовать канифоль, предварительно растворённую в спирте. Полученную смесь можно наносить на нужную поверхность при помощи любого тонкого инструмента, например, отвертки.
Максимально качественной спайки можно добиться при использовании припоя с канифолью.
Чтобы правильно и плотно припаять провода и прочие детали при помощи припоя, вначале необходимо прогреть паяльником места соединения.
Главная ошибка многих заключается в плохом прогреве паяльника. Если такое случается, детали плохо соединяются. Поэтому перед тем как начать пользоваться инструментом, его нужно хорошенько нагреть.
Однако сильный перегрев паяльника с максимальной мощностью тоже может негативно сказаться на качестве работы. Нужно понимать, что существуют разные температурные режимы, предназначенные для конкретного вида работ.
Температура пайки — очень важный нюанс. Например, для запаивания различных микросхем температура должна быть не более 250 градусов. А вот для того чтобы соединить радиодетали, потребуется нагрев паяльника более 300 градусов.
При работе с электроприбором следует соблюдать технику безопасности. Для этого нужно убедиться в том, что форточка открыта, а розетка исправна. Обусловлено это тем, что при работе с припоем выделяются вредные химические элементы, негативно сказывающиеся на здоровье. Что касается исправности розетки, то это тоже очень важный момент — в процессе сильного перегрева нередко возникают возгорания. Поэтому рабочее место нужно сперва подготовить и обезопасить, а уже после этого приступать к работе.

Если взять на заметку эти маленькие хитрости, то процесс запаивания деталей пройдёт быстро, а главное, качественно.

4 признака качественной пайки

Надежность соединения оценивают по:

яркому блеску созданного поверхностного слоя;
отсутствию излишков припоя на деталях;
прочности на разрыв контрольного механического усилия;
целостности слоя изоляции, отсутствию следов оплавления.

5 советов по созданию надежной пайки

К ним относят:

Прогрев соединяемых деталей следует выполнять не острием наконечника, а его боковой поверхностью. Это обеспечивает больший контакт и лучшую передачу температуры. Однако, работая жалом с тупым наконечником или трансформаторным паяльником этот совет практически не поможет.
Для придания повышенной прочности создаваемому соединению создается дополнительная скрутка проводов.
Механическое приспособление третья рука облегчает фиксацию неподвижного положения соединяемых деталей.
Новые электронные компоненты изготавливают с залуженными контактными поверхностями. Если они ничем не загрязнены, то на них можно сразу наносить флюс и припой без предварительного лужения. Это ускоряет процесс пайки.
Продажа предлагает мастерам трубчатый припой, внутри которого расположен флюс. Обычно это канифоль. Такой комбинацией проще работать: сокращается количество промежуточных операций за счет одновременной подачи обоих компонентов.

Итог

Несмотря на обилие теоретических советов, научиться правильно паять поможет только практика. Возьмите неисправную монтажную плату от любой электроники, несколько раз демонтируйте и припаяйте компоненты. То же самое относится к сращиванию проводов. Достаточно пары метров использованной проводки, чтобы получить практический навык. После чего приступайте к реальной работе.

РазноеЧто такое коэффициент трансформации — от чего зависит и что показывает

РазноеАналоговый сигнал — определение и особенности. Чем отличаются аналоговый сигнал от цифрового — примеры использования

Как спаять два или более провода вместе

Если у вас слишком короткий провод, вам нужно разъединить соединение или вам нужно выполнить ремонт, знание того, как спаять провода вместе, является важным навыком для любого энтузиаста электроники. Давайте взглянем на шаги, которые необходимо предпринять, чтобы припаять два провода вместе или, при необходимости, три или более проводов.

Шаг 1. Обрезка и зачистка проводов

На первом этапе этого процесса вам необходимо обрезать провода по размеру и зачистить их концы, чтобы обнажить металлические жилы внутри. Если вы будете щедры на длину используемого провода, это может избавить вас от головной боли в будущем.

Как показано на изображении выше, с помощью кусачек/щипцов для зачистки проводов удалите 2 см изоляции с обоих проводов, стараясь не перерезать провода насквозь. Аккуратно скручивая концы каждой проволоки, с ними будет легче работать.

Шаг 2. Применение термоусадочной трубки

Добавление термоусадочной трубки к проводам возможно только до их пайки, так как другие концы проводов могут быть прикреплены к чему-либо. Просто наденьте термоусадочную трубку на один из проводов и дайте ей отдохнуть.

Шаг 3. Скручивание проводов вместе

Этот шаг необходим для прочности соединенных проводов, поэтому очень важно, чтобы вы выполняли его правильно.

Для двух проводов

Разместите провода так, чтобы кончики образовывали букву X, как показано на рисунке выше. Из этого положения вы можете аккуратно скрутить каждый провод вокруг другого, двигаясь в противоположных направлениях каждым проводом, чтобы обеспечить прочное соединение.

Для трех и более проводов

Спайка трех или более проводов аналогична пайке двух, но вам необходимо планировать заранее, чтобы обеспечить прочное соединение между каждым проводом. Мы будем спаивать три провода вместе в форме буквы Y.

Начните с размещения двух проводов рядом друг с другом так, чтобы их зачищенные концы слегка перекрывали друг друга, как на фотографии выше. Скрутите концы этих проводов вместе, прежде чем поместить третий провод между ними, как на фото ниже.

После этого вы можете обмотать третий провод вокруг двух других, чтобы сформировать прочное соединение.

Шаг 4: пайка проводов

Паять провода вместе обычно проще всего с помощью широкого жала паяльника, так как это даст вам большую площадь поверхности для нагрева проводов. Вы можете использовать канифольный флюс для улучшения адгезии припоя к проволоке, хотя мы считаем, что это не обязательно для проволок, которые мы используем.

Прижмите жало паяльника к оголенным проводам на секунду или две, чтобы нагреть их. После нагрева вы можете начать подавать припой в соединение между вашими проводами, стараясь, чтобы припой погрузился в провода по мере его плавления. Возможно, вам придется повернуть провода один или два раза, чтобы получить равномерное распределение.

Чтобы узнать больше о паяльных указках, ознакомьтесь с нашим руководством по обучению пайке с помощью простых наконечников и проектов.

Шаг 5: Нагрев термоусадочной трубки

После того, как вы закончите пайку, наступит время сделать последние штрихи. Наденьте термоусадочную трубку на соединение, которое вы только что сделали, прежде чем использовать тепловую пушку, чтобы прикрепить ее к проводам. Теперь у вас должно быть идеально спаянное, защищенное соединение проводов.

Спайка двух или более проводов вместе

Как видите, спайка проводов проста при наличии соответствующих знаний. Эти навыки могут потребовать некоторой практики, поэтому стоит найти несколько старых проводов, чтобы соединить их, прежде чем делать это для важного проекта.

Как паять провода, вместе, одножильные, многожильные, два, 3

Основная функция провода — проводить электрический ток. Самое простое соединение в электронике — провод к проводу. Много раз вам нужно будет припаять провода друг к другу или непосредственно к электронному компоненту. Способ пайки проводов зависит от размера провода и имеющихся инструментов.

Провода должны быть припаяны, чтобы обеспечить постоянное соединение. Соединения должны быть закрыты для защиты от короткого замыкания и окисления.

Есть два вида проводов:

Одножильные проводаМногожильные провода
Одножильный провод состоит только из одной жилы, тогда как многожильный провод состоит из нескольких жил, скрученных вместе.
Первым шагом при пайке двух проводов является удаление изоляции.
Снятие изоляции

Зачистка проводов — это процесс резки и удаления изоляции с провода. Провод под изоляцией не должен быть поврежден.
Мы можем снять изоляцию с концов провода с помощью инструментов для зачистки проводов.
Использование ножа для зачистки изоляции недопустимо, так как нож обязательно повредит провод.
Профессиональные инструменты для зачистки проводов — лучший инструмент для зачистки проводов. Он поставляется с прорезью для манометра и разделяет провод и изоляцию при разрезании.
Теперь у вас есть глубокая канавка в изоляционной оболочке. Держите инструмент для зачистки проводов чуть менее плотно и тяните его губками к концу провода. Это оттянет часть изоляции, которую вы хотите удалить, от провода.
У вас должен быть оголенный участок провода, готовый к пайке.
Провод может быть поврежден во время операции зачистки проводов, если используется неправильный инструмент или техника.

Инструмент для зачистки проводов обычно поставляется с индексом калибра. Вы должны провести провод через соответствующий слот датчика. Захватите провод зажимами для зачистки проводов в месте среза. Зажмите губки инструментов для зачистки проводов.
Провод следует тянуть перпендикулярно к инструментам для зачистки проводов. Может быть полезно использовать вращательное движение, чтобы прорезать большую часть внешней изоляции.
Изоляцию с проволочной обмотки нельзя снять с помощью инструментов для зачистки проводов, так как этот провод очень тонкий (30 AWG).
Для снятия изоляции с этого провода следует использовать инструмент для намотки проводов.
Большинство повреждений сплошной проволоки приводит к царапанию поверхности проволоки. При изготовлении на заводе поверхность медной проволоки покрывается тонким слоем другого металла (обычно олова) для защиты меди от окисления. Когда это покрытие соскабливают, медь подвергается окислению.

Если вы разрежете провод, вы снизите электрические и механические характеристики провода. Это уменьшит поперечное сечение провода для протекания тока, и поэтому провод станет менее проводящим.
Подготовка к пайке проводов
Паяльник
Паяльник — самый важный инструмент при пайке проводов. Качественной пайки можно добиться с помощью хороших инструментов.
Вам не нужна одна из модных паяльных станций для пайки двух проводов. Однако не используйте самый дешевый паяльник на рынке, потому что вы можете сэкономить несколько долларов. Слишком много раз я видел проекты пайки, разрушенные попытками людей использовать дешевые утюги.
Вы можете купить приличный утюг с регулируемой температурой примерно за 50 долларов и использовать его позже для других проектов пайки, таких как припайка проводов к печатным платам.

В любом случае вам понадобится паяльник со сменными жалами для различных размеров проводов и диапазонов нагрева.
Можно использовать утюг с маленьким жалом для пайки проводов меньшего диаметра.
Используйте большое жало для пайки проводов большого диаметра, т. к. тяжелые паяные соединения требуют большего нагрева.
Держите утюг на подставке, когда он не используется.
Выполняйте пайку в хорошо проветриваемом помещении или используйте настольный поглотитель дыма (также известный как дымосос).
Для пайки проводов не требуется много инструментов. Вам понадобятся некоторые специальные предметы, такие как инструменты для зачистки проводов, кусачки и ручной инструмент. Эти инструменты не дорогие, их легко найти и научиться ими пользоваться.
Термоусадочная трубка
Термоусадка представляет собой гибкую пластиковую трубку различного диаметра. При нагревании он сжимается на 50% и более. Для изоляции проводов используется термоусадка.

Отрежьте кусок термоусадочной трубки достаточной длины, чтобы закрыть место соединения двух проводов.
Перед пайкой наденьте термоусадочную трубку на провод.
Один раз при спаивании и соединении двух проводов вы не сможете одеть на провод термоусадочную трубку, если другой конец провода уже подключен.
Лужение проволоки
Лужение проводов — следующий шаг. Любой провод, который будет соединен с другим проводом или печатной платой, должен быть залужен. Лужение должно быть сделано до того, как провод будет подключен.
Рекомендуется использовать паяльный инструмент или аналогичный инструмент, который будет удерживать провода.
Было бы непросто спаять провода, укладывая их прямо на верстак. Вы сожжете свой верстак и произведете
плохих паяных соединений .
Для лужения проволоки выберите наконечник долота 3/32 дюйма (2,38 мм).
Замените насадку утюга перед включением утюга (пока утюг еще холодный).
Включите паяльник и подождите, пока он полностью не нагреется. При использовании паяльника с регулируемой температурой установите температуру в диапазоне 660–750 °F (350–400 °C).
Добавьте немного воды в губку в подставке для утюга, чтобы она стала влажной.
Добавьте небольшое количество канифольного флюса на конец проволоки. Канифольный флюс (также известный как калофониум) производится из сосновой смолы.
Прикоснитесь кончиком утюга к одному концу провода рядом с изоляцией, удерживайте пару секунд. Канифольный флюс растает и начнет дымиться. Это признак того, что поток активирован.

Теперь можно приступать к добавлению припоя. Припой следует наносить на проволоку, а не на жало утюга.
Сдвиньте кончик утюга к концу провода, т. е. от изоляции. При использовании этого метода лужения припой не попадает под изоляцию. Оставьте небольшой зазор между концом изоляции и началом лужения.
Продолжайте лужение, пока конец проволоки не будет полностью покрыт. Проволока должна быть блестящей после лужения.
Повторите этот шаг для другого провода.
Как спаять провода вместе
После залудивания обоих проводов мы их соединим и позже припаяем.
Соединительные провода можно разделить на две группы: стыковые и ответвительные. Стыковые соединения — это любые соединения, в которых провода соединяются встык, а ответвления — это соединения, в которых один провод вставляется в существующую трассу провода.
Как припаять одножильный провод к одножильному проводу

Самый простой способ соединения двух одножильных проводов — это сращивание косички. Для этого подключения необходимо:

Припаяйте провода. Поместите жало паяльника в середину соединения, чтобы активировать флюс. Сдвиньте утюг к концу соединения, а затем к другому концу. Добавьте необходимое количество припоя в соединение. Переместите утюг на противоположную (нижнюю) сторону соединения и повторите ту же технику. Вы должны покрыть все провода припоем. При правильной пайке соединение должно быть гладким и блестящим.
Наденьте термоусадочную трубку на место соединения и нагрейте ее с помощью фена. Термоусадка изолирует и защищает соединение проводов. Перемещайте тепловую пушку вдоль и вокруг термоусадочной трубки, не направляйте ее только на одну область.

Зачистите примерно 5/8 дюйма (1,60 см) изоляции на обоих проводах. Рекомендуемая длина припаиваемой части соединения составляет полдюйма. Остаток зачищенного провода образует зазор между припаянной частью соединения и изоляцией.
Нанесите небольшое количество канифольного флюса на верхнюю сторону соединения. При нагревании флюс переходит из твердого состояния в жидкое и под действием силы тяжести полностью растекается по паяному соединению. Флюс плавится при более низкой температуре, чем припой.
Нанесите небольшое количество припоя. Применение слишком большого количества флюса приводит к нежелательному процессу. Жидкий припой пойдет так же далеко, как ушел флюс, и это приведет к нежелательному капиллярному эффекту.
В этом случае рекомендуется размещать соединения в шахматном порядке. Место соединения проводов толще самого провода. Концентрация всех соединений в одной точке создает толстую выпуклость и в некоторых случаях может привести к короткому замыканию.
Многие электронные компоненты имеют клеммы для подключения. Обычно они монтируются на передней панели или шасси электронного устройства в качестве внешних компонентов и должны быть соединены проводами с остальной частью схемы на печатной плате (печатной плате).
Для этого типа соединения (провод к клемме) лучше использовать многожильный провод, чем одножильный, так как он более гибкий и виброустойчивый. Можно использовать и сплошную проволоку, но с многожильным проще работать.
Для успешной пайки обе поверхности должны быть чистыми: клемма и провод. Осмотрите клеммы компонента и убедитесь, что они чистые. Если нет, используйте изопропиловый спирт или другой утвержденный очиститель, чтобы удалить все загрязнения.
Обеспечивает хорошее и надежное соединение в большинстве приложений электронной промышленности. По этим причинам этот метод используется в большинстве соединений провод-клемма в коммерческих электронных устройствах.
Защитите место пайки термоусадочной трубкой. Термоусадочная трубка защитит место пайки от короткого замыкания и окисления. Термоусадочная трубка должна быть немного длиннее оголенного провода. Обрежьте любые шипы или острые жилы провода перед тем, как покрыть соединение термоусадкой, так как они могут проткнуть термоусадочную трубку и вызвать короткое замыкание. Нагрейте термоусадочную трубку с помощью фена. (Если другой конец провода уже подключен к цепи, перед пайкой необходимо надеть термоусадочную трубку на провод)
Алюминий
также является хорошим проводником, поэтому некоторые провода сделаны из алюминия. Поскольку алюминий имеет более низкую проводимость, чем медь, алюминиевый провод требует большего поперечного сечения для компенсации. Большинство алюминиевых проводов используются в бытовых электрических системах.
Серебро
— идеальный проводник. Это гораздо лучший проводник, чем медь. Однако серебро слишком дорого для производства проволоки.
Штырьки некоторых электронных компонентов покрыты очень тонким слоем золота, однако провода не сделаны из золота.
Все провода делятся на одножильные и многожильные. Каждый провод имеет преимущества и недостатки.
Какой провод лучше использовать: многожильный или одножильный.
Одножильный провод проще в изготовлении, чем многожильный, поэтому он дешевле. Недостатком сплошной проволоки является то, что ее можно согнуть лишь несколько раз без повреждений.
Многожильный провод более гибкий, чем одножильный, и его можно сгибать несколько раз без повреждений. Это лучший проводник на более высоких частотах, чем одножильный провод, потому что он имеет много жил. По мере увеличения частоты ток вынужден течь по поверхности провода. Чем больше жил в многожильных проводах, тем больше площадь поверхности для прохождения тока на высоких частотах.
Кроме того, провода можно разделить:

Соседние витки провода будут касаться друг друга и в результате произойдет короткое замыкание. Если мы используем изолированный провод вместо оголенного провода, мы можем намотать много витков провода и не заботиться о том, соприкасаются ли они друг с другом.
.
Выбор провода соответствующего размера AWG важен для всех цепей.
Выбор соответствующего манометра основывается на максимальных номинальных токах цепи.
Если конструктор выберет слишком малый диаметр провода, это может привести к выходу из строя цепи.
Изоляция проводов
Большинство проводов имеют изоляцию. Функция изоляции:.
