«Как обмануть электрический счетчик на столбе?» — Яндекс Кью

умные счётчики могут завышать показатели в шесть раз / Хабр

Умная электроника становится все более распространенным явлением. Датчики, сенсоры разных типов устанавливаются в домах, офисах и на предприятиях. Умнеют и счетчики, учитывающие расход электроэнергии. Казалось бы, раз мониторинг потребления электричества ведет современное устройство, значит, его показатели должны быть гораздо точнее тех, что выполнялись электросчетчиками старых образов. На самом деле нет: ученые из Нидерландов доказали, что некоторые из моделей новых систем такого типа могут завышать показатели на 582%. В итоге человек, который не в курсе того, что счетчик может «врать», получив завышенный счет на электроэнергию, молча заплатит, ломая голову, куда могла уйти целая прорва энергии.

Работа проводилась Амстердамским университетом прикладных наук и Университетом Твенте. В своем исследовании специалисты наблюдали за работой нескольких моделей электросчетчиков — как умных, так и самых обычных. Используя стандартный испытательный стенд, ученые подключали счетчики к различным потребляющим электричество устройствам, которые можно найти в любом доме или квартире: бытовая техника, лампы накаливания, LED-светильники, нагреватели. Показатели сравнивались с контрольным прибором, работа которого была заведомо правильной.

Эксперимент продолжался шесть месяцев. Индивидуальные проверки счетчиков занимали от недели до нескольких недель. Исследователи изначально решили эмулировать потребление энергии обычным домохозяйством, так что счетчики не подвергали воздействию каких-либо экстремальных факторов, включая температуру или объем потребляемой подключенным бытовым устройством энергии.

Поскольку проект выполнялся в Нидерландах, то ученые в ходе изучения работы счетчиков использовали наиболее популярные в этой стране модели этих устройств. Анализировались преимущественно системы, выпущенные с 2004 по 2014 год.

Результат оказался необычным: различные модели показывали погрешность в измерениях в интервале от -32% до +528% (для разных моделей это -31%, -32%, +475%, +566%, +569%, +581%, +582%). То есть ошибка в пользу энергетической компании могла составлять не единицы, а сотни процентов.

Ученые взялись за анализ работы счетчиков не удовольствия ради: провести исследование они решили после того, как узнали о многочисленных жалобах на местных форумах по поводу больших счетов за электричество. Специалисты стали поверять эти жалобы, испытав девять моделей наиболее распространенных в Нидерландах устройств. Пять из них показали значительное завышение показателей при измерении потребленной энергии, а два — занижали реальные показатели.

По завершению измерений испытанные устройства были разобраны для того, чтобы понять причину высоких погрешностей в результатах измерений.

Как выяснилось, счетчики, которые завышали показатели потребленной энергии, были созданы на основе «пояса Роговского». Так называют измерительный трансформатор тока, выполненный в виде длинного замкнутого соленоида с произвольной и практически замкнутой формой и равномерной намоткой, один из выводов которой приведён к другому через ось соленоида. Устройства, занижающие показатели, выполнены на базе эффекта Холла (явление возникновения поперечной разности потенциалов (называемой также холловским напряжением) при помещении проводника с постоянным током в магнитное поле).

Нидерландские ученые считают, что проблемой может быть как конструкция некоторых умных электросчетчиков, так и бытовые устройства с энергосберегающими функциями. Техника такого рода, говорят исследователи, генерирует помехи в электросети, что мешает счетчикам нормально измерять потребление энергии. К сожалению, модели проверенных систем специалисты не стали оглашать.

Проблема с некорректно работающими счетчиками может быть очень актуальной для стран Евросоюза. Дело в том, что в большинстве европейских стран уже давно заменили электромеханические счетчики на умные. В тех же Нидерландах таких устройств сотни тысяч. По мнению исследователей, на сегодняшний момент некорректно работающих электросчетчиков в этой небольшой стране 750 000. В мире их может быть гораздо больше — многие миллионы.

В США проблема с умными счетчиками тоже известна, здесь потребители электроэнергии регулярно устраивают митинги, посвященные вопросу необходимости запрещения таких устройств. В 2011 году в суд США подала иск семья, которая обратила внимание на большие счета за электричество, приходившие им в течение нескольких месяцев. Как оказалось, эти счета завышены минимум на $500 в месяц. Судья принял иск и признал правоту истцов, постановив выплатить им $1400. Проблема была как раз в умном счетчике. Но кроме выплаты, больше ничего не было сделано — умные счетчики как работали в домах, квартирах и офисах, так и продолжают работать.

Испытательный стенд специалистов из Нидерландов

Проблемой, по словам некоторых пользователей умных счетчиков, является также открытость этих устройств внешнему миру. Например, компания, которая их установила, может без ведома пользователя провести перенастройку системы. В итоге счетчик будет вести мониторинг и анализ потребленной энергии уже по другой схеме. Это может привести к значительному повышению счета за потребленное электричество.

В разных странах активисты сейчас борются за отмену инсталляции умных счетчиков и замену уже установленных на обычные дисковые устройства. Такие гаджеты не смогут удаленно взламывать злоумышленники, не поменяет внезапно показания и энергокомпания, руководство которой решило заработать больше денег в каком-то месяце или году. Пока что компании, поставляющие электричество домохозяйствам и предприятиям, сопротивляются, но вполне может быть, что возмущенные пользователи добьются своего и вернут себе обычные счетчики без лишних функций.

Что вызывает сгорание счетчика предоплаты? Все, что вам нужно знать

Если вы находитесь на этой странице, есть все шансы, что у вас сгорел счетчик, или вам интересно, что вызывает сгорание счетчика предоплаты?

Поэтому вы ищете немедленные решения этих проблем. Не беспокойтесь, на этой странице мы предоставим вам всю необходимую информацию по этому вопросу.

Из-за чего сгорает предоплаченный счетчик?

По словам нашей команды профессиональных техников, несколько причин могут привести к сгоранию предоплаченного счетчика. Тем не менее, вот несколько общих причин:

1) Допуск неуполномоченного/необученного персонала к работе с вашим счетчиком:

В настоящее время это очень распространено. Не позволяйте неуполномоченным лицам работать с вашим измерителем. Работа включает в себя замену выключателя, работу с внутренним подключением и т. д.

Вы обязаны сообщать о любых неисправностях в ближайший офис распределительной компании для решения. Допускать неподготовленного человека опасно. Они могут подключаться ненадлежащим образом, вызывая сильную искру, которая может поглотить счетчик.

2)

Несбалансированная нагрузка:

Мы постараемся обсудить это максимально простым языком. В трехфазном счетчике нагрузка по фазам (красная, желтая и синяя) должна быть одинаковой.

То есть нагрузка должна быть равномерно распределена по фазам. В большинстве случаев замыкание провода от одной фазы к другой может привести к перегрузке одной фазы. Это постепенно сжигает клемму счетчика, а через некоторое время и весь счетчик. Поэтому избегайте зацикливания или обхода вашего измерителя.

3) Несовместимый размер кабеля нагрузки

Все провода имеют номинальную нагрузку. Использование кабеля неправильного размера на стороне нагрузки/подачи/выхода вашего счетчика может нанести ущерб работоспособности счетчика с предоплатой.

Учтите, что если несоответствующий провод не имеет рекомендуемой термостойкости, он сгорает, плавится, сжигает клемму счетчика, а со временем и весь счетчик.

Что делать, если ваш счетчик сгорел?

Если ваш счетчик сгорел, первое, что нужно сделать, это сообщить об этом в ближайший офис распределительной компании. У них есть профессионалы, которые могут проверить счетчик и понять, почему он сгорает.

После того, как команда осмотрит счетчик и увидит, почему он сгорел, они заберут его для ремонта, если они смогут его починить. Если ремонту не подлежит, вам скажут.

После этого вам выдадут форму для получения глюкометра, чтобы подтвердить получение вашего глюкометра. Кроме того, они спросят, хотите ли вы подключиться к прямому соединению до того, как прибудет ваш счетчик.

Если вы согласны, они переведут вас обратно на постоплатный метод выставления счетов или выставят вам счет за упущенную выгоду за период.

Вывод: Из-за чего сгорает счетчик предоплаты?

Электричество никому не друг. Убедитесь, что вы вызвали обученных специалистов для работы с вашим счетчиком, если это необходимо. Сгоревший счетчик и сжечь весь дом. В целях вашей безопасности обязательно сообщайте о любых неисправностях в ближайший офис дистрибьюторской компании.

Э-счетчики предлагают несколько способов борьбы с кражей и несанкционированным использованием электроэнергии

Загрузите эту статью в формате .PDF

В Индии «потери при передаче» из-за незаконных подключений или несанкционированного доступа потребляют до 42% от общего объема производства электроэнергии. (Источник: BBC)

Кража электричества началась вскоре после того, как Томас Эдисон основал компанию Edison Electric Light Company в Нью-Йорке в 1878 году. себе возможность украсть электроэнергию» у Эдисона, подключившись к проводам перед электросчетчиком. В ответ суперинтендант электрической компании подключил к системе дополнительные электрические динамо-машины, пытаясь сжечь незаконные катушки и двигатели.

Проблема сохраняется по сей день. Согласно недавнему исследованию, глобальные убытки от хищений электроэнергии в 2015 году составили 89,3 миллиарда долларов США. Лидирует Индия (16,2 млрд долларов убытков), за ней следуют Бразилия (10,5 млрд долларов) и Россия (5,1 млрд долларов).

Однако с внедрением Smart Grid и интеллектуальных счетчиков коммунальные предприятия внедряют новые технологии для обнаружения подделки счетчиков и сокращения хищений электроэнергии.

Распространенные методы взлома

У воров электроэнергии есть множество способов заниматься своим делом. Самый простой подход — подключиться к линиям электропередач перед электросчетчиком; воры также могут вообще обойти счетчик. Более сложные схемы направлены на уменьшение объема зарегистрированного потребления путем изменения соединений со счетчиком или вмешательства в работу самого счетчика.

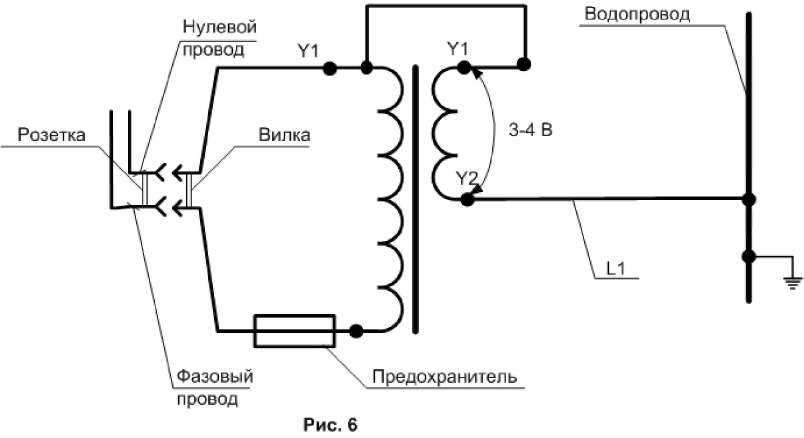

Модификации внешней проводки включают замену фазного и нейтрального проводов; полное отключение нулевого провода; обеспечение обратного пути через землю, а не через нейтраль; и отсоединение одного из фазных проводов от счетчика.

Когда дело доходит до вмешательства во внутреннюю работу счетчика, сильный магнит — лучший друг честолюбивого злодея. Электросчетчики используют магнитные устройства в цепях измерения напряжения и тока и чувствительны к внешним магнитным полям. Помещенный рядом со счетчиком, мощный магнит может насытить магнитопроводы датчика и внести большие погрешности в измерения или даже полностью вывести счетчик из строя, влияя на его питающий трансформатор.

Умный счетчик спешит на помощь

За последнее десятилетие электроэнергетические компании заменили традиционные электромеханические счетчики электронными «умными счетчиками», или электронными счетчиками, которые точно регистрируют потребление электроэнергии и передают данные коммунальным предприятиям. . Интеллектуальный счетчик обычно включает в себя систему сбора данных на базе микроконтроллера (MCU) для измерения напряжения и тока, часы реального времени для временной отметки, двунаправленную проводную или беспроводную систему связи, функцию сообщения об ошибках и диагностики и, конечно же, , различные методы выявления хищений электроэнергии и несанкционированного доступа к счетчикам.

На рис. 1 показан типичный подход к измерению тока и напряжения с помощью аналого-цифровых преобразователей (АЦП), взаимодействующих с микроконтроллером. Схема должна поддерживать энергопотребление на минимальном уровне, поэтому микроконтроллер обычно проводит большую часть времени в режиме пониженного энергопотребления или в спящем режиме и просыпается только для выполнения измерения, отправки или получения данных или ответа на предупреждение.

1. Однофазный электросчетчик использует датчик тока и шунтирующий резистор для одновременного измерения напряжения и тока. Для многофазного приложения соединения одинаковы для каждой фазы. (Источник: Texas Instruments)

Меры защиты от несанкционированного доступа

Интеллектуальный счетчик использует несколько методов для обнаружения и предотвращения несанкционированного доступа. Разумеется, корпус счетчика должен быть опломбирован для предотвращения легкого доступа, без отверстий для вставки посторонних предметов. Однако в случае несанкционированного доступа к корпусу можно добавить кнопку, которая предупреждает микроконтроллер всякий раз, когда корпус открывается.

Для борьбы с воровством электроэнергии, специально пропускающим ток на активных каналах, е-метр измеряет ток на нейтральном канале и сравнивает его с текущим током.

Для однофазного счетчика в идеальных условиях два тока должны быть равны. Если наблюдается значительное несоответствие, это может указывать на то, что произошло событие несанкционированного доступа.

Для трехфазного счетчика ток нейтрали в идеале должен быть равен нулю, если нагрузки сбалансированы для всех фаз. Большой ток на нейтральном канале также может свидетельствовать о саботаже.

Защита датчиков от магнитного воздействия

Одной из возможных точек атаки является трансформатор тока счетчика (ТТ).

Трансформатор тока — популярный способ измерения потребления тока. Как показано на рис. 2a , переменный ток в первичной обмотке создает магнитное поле B в сердечнике ТТ, которое затем индуцирует переменный ток во вторичной обмотке. Если первичная обмотка представляет собой провод, по которому течет ток I, ток вторичной обмотки равен I, деленному на N, число витков вторичной обмотки. Выход трансформатора тока изолирован от потенциально опасных для жизни напряжений и токов в первичном проводе.

2. Трансформатор тока (ТТ) генерирует переменный ток во вторичной обмотке, пропорциональный току в первичной обмотке (т. е. измеряемой фазе) (a). Также показана трехфазная система ТТ в промышленной установке (б). (Источник: Википедия)

Приложение сильного внешнего магнитного поля может привести к насыщению сердечника ТТ, внося ошибки или выводя его из строя.

Существует несколько способов борьбы с магнитными атаками, направленными на трансформаторы тока. Если трансформаторы тока находятся внутри расходомера, их можно сориентировать так, чтобы было трудно разместить магнит в непосредственной близости. В противном случае места можно экранировать, чтобы уменьшить влияние магнитного поля.

Другой альтернативой является замена трансформаторов тока поясами Роговского. Это устройство состоит из спиральной катушки провода с выводом от одного конца, возвращающимся через центр катушки к другому концу, так что обе клеммы находятся на одном конце катушки. Затем катушка наматывается на токоведущий провод. Измерение по-прежнему изолировано, но поскольку нет металлического сердечника, пояс Роговского в значительной степени невосприимчив к магнитным воздействиям.

Другой возможностью является измерение индуцированного током напряжения на шунтирующем резисторе. Он может дать точный результат, но поскольку это метод прямого измерения, сигнал должен быть изолирован от остальной схемы. AMC1304 — изолированный прецизионный дельта-сигма модулятор, который подходит для этой цели — он может достигать 16-битного разрешения и динамического диапазона 81 дБ (13,2 ENOB) при скорости передачи данных 78 тыс. отсчетов/с.

Еще один вариант — разместить датчик рядом с уязвимым компонентом для обнаружения наличия внешнего магнитного поля. Например, DRV5033 представляет собой стабилизированный прерывателем датчик Холла, который указывает на наличие магнитного поля. Когда приложенная плотность магнитного потока превышает определенный порог, независимо от полярности, выход с открытым стоком становится низким, чтобы предупредить микроконтроллер. Три DRV5033 могут быть соединены вместе для защиты на 360°.

Защита блока питания

Силовой трансформатор является ключевым элементом как в изолированной, так и в неизолированной коммутационной топологии и подвержен такому же магнитному разрушению, как и трансформатор тока. В блоке питания успешная атака может полностью вывести из строя е-метр, если не будут приняты превентивные меры.

Если е-метр экономно использует энергию, одним из вариантов источника питания является реализация топологии с раскрывающейся крышкой, которая не требует трансформатора. Блок питания с каплевидной крышкой использует емкостное реактивное сопротивление конденсатора для снижения сетевого напряжения до более низкого уровня.

3. Блок питания е-метра с крышкой на 3,3 В представляет собой простую конструкцию для слаботочных приложений е-метра. (Источник: Texas Instruments) (Щелкните изображение, чтобы увеличить)

На рис. 3 показана схема блока питания с крышкой, подходящего для трехфазного е-метра. В конструкции используется TPS54060, понижающий стабилизатор 60 В/0,5 А со встроенным полевым МОП-транзистором верхнего плеча. Это позволяет всем трем фазам вносить свой вклад в токовый привод, давая примерно в три раза больший привод по сравнению с однофазным решением.

Входная цепь для каждой фазы состоит из трех компонентов: входного конденсатора (C39 для фазы 1), который снижает линейное напряжение до значения, основанного на емкостном реактивном сопротивлении; добавочный резистор (R92), ограничивающий ток; и диод Зенера (D21), который ограничивает входное напряжение при положительном цикле переменного тока и разряжает C39 при отрицательном цикле переменного тока. Значения C39 и R92 выбираются исходя из требуемого выходного тока источника питания.

Выходы трех фаз выпрямляются для зарядки конденсатора C102 и формирования постоянного напряжения питания преобразователя постоянного тока. Если требуется более мощный выходной привод, можно добавить выходной буфер NPN.

Топология с емкостным отводом дешевле трансформаторной конструкции и занимает меньше места. Однако у него есть два ограничения, которые следует учитывать.

Во-первых, поскольку конденсатор должен выдерживать полное переменное линейное напряжение на нем, а выдаваемый ток пропорционален значению емкости, он должен иметь как высокое номинальное напряжение, так и высокое значение емкости. Это дорогостоящая комбинация, поэтому эта топология, как правило, ограничивается приложениями с низким энергопотреблением.

Во-вторых, из-за отсутствия трансформатора это неизолированная топология. Следовательно, цепь должна быть герметизирована и изолирована, чтобы избежать прямого (гальванического) контакта с пользователями.

Для более высоких токов топология на основе трансформатора может быть неизбежной, но должны быть приняты соответствующие меры предосторожности — экранирование, расположение и т. д. Для защиты от успешной атаки, выводящей счетчик из строя, должен быть резервный источник питания, такой как батарея, чтобы поддерживать работу достаточно долго, чтобы зарегистрировать атаку и предупредить коммунальное предприятие.

Эталонный проект защиты от несанкционированного доступа

На рис. 4 показана блок-схема эталонного проекта, который включает в себя многие функции защиты от несанкционированного доступа, рассмотренные ранее. Конструкция дает разработчику выбор между источником питания на емкостной основе TPS54060 или источником питания с использованием трансформатора и обратноходового импульсного стабилизатора UCC28910.

Для источника питания на основе трансформатора датчики Холла устанавливаются рядом с трансформатором для обнаружения попыток магнитного вмешательства. В случае потери основного питания из-за магнитного вмешательства система может переключиться на резервный источник питания для сохранения работоспособности.

Если резервным источником питания является батарея, важно уменьшить потребление тока датчиками Холла, чтобы продлить срок службы батареи. Это снижение потребляемого тока достигается за счет включения питания каждого датчика Холла в рабочем цикле.

4. Блок-схема электронного счетчика с защитой от несанкционированного доступа включает два различных варианта источника питания; Датчики Холла обнаруживают попытки магнитного вмешательства. (Источник: Texas Instruments)

В конструкции используется MSP430F67791А микроконтроллер. Он включает в себя ряд режимов с низким энергопотреблением, несколько высокоточных сигма-дельта (ΣΔ) АЦП и контакты захвата ввода для регистрации времени события, такого как несанкционированное открытие корпуса, даже при отключении основного питания от электросети. -метр недоступен.

Программное обеспечение для эталонного проектирования имеет возможность расчета использования на основе большого предопределенного значения тока вместо измеренного значения при обнаружении сильного магнитного поля.

Продолжающаяся игра

Хотя проблема воровства электроэнергии наиболее остро стоит в Индии и Бразилии, не думайте, что она ограничивается развивающимися странами.
