Как тестером проверить конденсатор: 6 способов как проверить конденсатор мультиметром на работоспособность

Как проверить конденсатор на работоспособность тестером, мультиметром

Конденсатор состоит из нескольких проводников, разделенных диэлектрическим материалом, вмонтированным в корпус. Эта деталь используется в большинстве электронных устройств и электрике автомобиля. Существуют универсальные способы, как проверить конденсатор на работоспособность.

Содержание

1. Что такое емкость
2. Когда проверяют работоспособность конденсатора
3. Подготовка
4. Проверка приборами-тестерами
5. Емкость
6. Напряжение
7. Сопротивление
8. Проверяем без приборов
9. Полезные советы
10. Видео о проверке конденсатора

Что такое емкость

Основная характеристика конденсатора — способность накапливать электрический заряд, называется она емкостью и измеряется в фарадах.

Когда проверяют работоспособность конденсатора

За способность принимать, удерживать и отдавать электрические заряды конденсатор используется в системе электроснабжения и зажигания. Накопитель с повышенной емкостью используется в нештатной акустике, оборудованной усилителем и сабвуфером.

Определять исправность детали необходимо, если прибор перестал правильно функционировать или мешает другим устройствам. В автомобиле испорченный накопитель электрического заряда может повлиять на работу мотора, радио или акустической системы.

Основные признаки неисправности конденсатора:

• двигатель трудно, а иногда и невозможно запустить;
• неустойчивая работа мотора на холостом ходу;
• фары, мигающие в такт низких частот автомобильной акустики;
• имеются сильные помехи при прослушивании радио.

В этом видео рассказывается, почему не работает двигатель автомобиля с испорченным конденсатором в системе зажигания.

Подготовка

Собираясь прозвонить конденсатор, следует подготовить необходимые инструменты.

В процессе проверки могут понадобиться:

• аналоговый (со стрелочкой) или цифровой омметр или мультиметр;
• небольшие куски провода для удобства сборки схемы проверки;
• лампочка или автомобильный индикатор;
• отвертка.

Следует помнить как проверить электролитический конденсатор мультиметром и не вывести из строя. Необходимо плюсовой и минусовой щупы прибора подключать строго к плюсовому и минусовому выводам детали, не забывая об опасности работы с электрическими приборами под напряжением и соблюдая технику безопасности при выполнении работ.

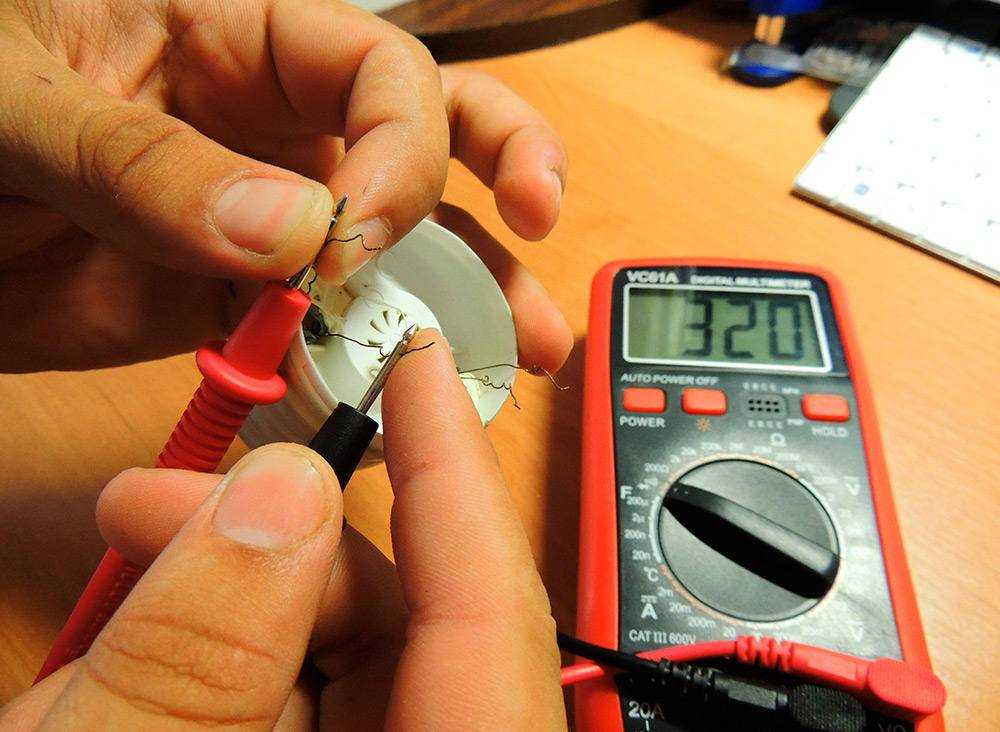

Проверка приборами-тестерами

Последовательность действий:

1. Переключаем омметр или мультиметр в верхний предел измерений.
2. Разряжаем, замкнув центральный контакт (провод) на корпус.
3. Один щуп измерительного прибора соединяем с проводом, второй — с корпусом.
4. На исправность детали указывает плавное отклонение стрелки или изменение цифровых значений.

Если сразу же высветилось значение «0» или «бесконечности», значит, требуется замена исследуемой детали. В ходе проверки прикасаться руками к выводам накопителя электроэнергии или подсоединенным к ним щупам прибора нельзя, иначе будет измерено сопротивление вашего тела, а не исследуемого элемента.

Емкость

Для измерения емкости понадобится цифровой мультиметр с соответствующей функцией.

Порядок действий:

1. Устанавливаем мультиметр в режим определения емкости (Сх) в положение, соответствующее предполагаемому номиналу исследуемой детали.
2. Подключаем выводы в специальный разъем или к щупам мультиметра.
3. На дисплее высвечивается значение.

Определить размер емкости по принципу «маленькая-большая» можно и на обычном мультиметре. При небольшом значении показателя отклонение стрелки будет происходить быстрее, а чем больше «вместимость», тем медленнее будет перемещаться указатель.

Напряжение

Помимо емкости, следует проверить рабочее напряжение . На исправной детали оно соответствует указанному на корпусе. Для проверки потребуются вольтметр или мультиметр, а также источник зарядки исследуемого элемента с меньшим напряжением.

Делаем измерение на заряженной детали и сверяем его с номинальным значением. Действовать нужно аккуратно и быстро, так как в процессе заряд в накопителе теряется и важно запомнить первую цифру.

Сопротивление

При измерении сопротивления мультиметром или омметром показатель не должен быть в крайних положениях измерения. Значения «0» или «бесконечность» указывают, соответственно, на короткое замыкание или обрыв цепи.

Неполярные накопители с емкостью более 0,25 мкФ можно проверить, выставив диапазон измерений 2 МОм. На исправной детали показатель на дисплее должен быть выше 2.

Проверяем без приборов

Порядок тестирования работоспособности накопителей энергии без приборов:

1. От контакта на прерывателе трамблера отсоединяем провода, идущие с конденсатора и катушки зажигания.
2. Крепим между проводами контрольную лампу или контакты автомобильного индикатора.
3. Включаем зажигание, лампочка загорается — это означает, что проверяемая деталь неисправна, требуется ее замена.

Вместо пунктов 2 и 3, при определенном стечении обстоятельств, можно, включив зажигание, соединить провода между собой, искрение будет сигналом неисправности.

Если на автомобиле есть возможность вручную вращать коленчатый вал, то можно попробовать выполнить еще один способ проверки конденсатора.

Алгоритм действий:

1. Вращением коленчатого вала добиваемся смыкания контактов в трамблере.
2. Отсоединяем от прерывателя гибкий конец конденсатора.
3. Вытаскиваем центральный провод из крышки распределителя.
4. Включаем зажигание и подносим его к отсоединенному контакту накопителя.
5. Отверткой размыкаем прерыватель или поворачиваем для этого корпус трамблера, проскочившая между проводами искра заряжает конденсатор током высокого напряжения.
6. Приближаем к его гибкий контакт к корпусу, проскакивает разрядная искра с щелчком и свидетельствует об исправность. Если искры или щелчка нет, необходима замена исследуемой детали.

В некоторых случаях бывает достаточно визуального осмотра.

При обычном осмотре могут быть обнаружены такие неисправности:

• вздутие или разрыв корпуса;
• следы подтекания электролита;
• изменение цвета корпуса;
• признаки термических воздействий на участке крепления конденсатора.

Полезные советы

Полезные советы от специалистов:

1. Напряжение в заряженном накопителе с большой емкостью можно проверить замкнув контакты при помощи отвертки с изолированной рукояткой — должна проскочить мощная искра.
2. Перед тем, как начать исследования в мультиметр или другой используемый прибор желательно поставить свежую батарейку.
3. Проверяемую деталь из схемы лучше выпаивать или отсоединять.
4. Касаться контактов руками в процессе исследования нельзя, так как они могут быть под опасным напряжением или показания прибора будут искажены.

Видео о проверке конденсатора

В представленном видеоролике можно посмотреть как проверить конденсатор тестером.

Как проверить конденсатор стиральной машины мультиметром

Понять, что с пусковым конденсатором электродвигателя что-то не так, достаточно просто. Неисправность можно определить визуально – корпус детали деформируется, вспучивается сверху. В ряде случаев внешне устройство выглядит нормальным, поэтому придется прозвонить его мультиметром. Разберемся, как это делается.

Тестируем элемент полярного типа

Как проверить конденсатор стиральной машины мультиметром? Работу можно провести в домашних условиях, своими руками. Диагностику пусковых устройств следует выполнять, изымая их из электросхемы. За счет этого можно получить более точные показания.

Стиральная машинка-автомат может быть оснащена полярным или неполярным конденсатором. Проверяя устройство первого типа, необходимо соблюсти одно важное условие – его емкость должна быть более 0,25 мкФ. Разберемся, как прозвонить тестером такую деталь.

Технология диагностики полярного конденсатора мультиметром будет такой:

• закоротите конденсатор пинцетом, вилкой, пассатижами, отверткой или другим металлическим предметом. Это нужно, чтобы разрядить устройство. Если все сделать правильно, появится искра;
• переведите тестер в режим омметра;
• прислоните щупы мультиметра к контактам конденсатора, не забывая учесть полярность;
• оцените показания на дисплее прибора.

При диагностике полярного конденсатора к плюсу подводится щуп мультиметра красного цвета, к минусу – черного.

Если тестер пищит, а на табло высвечивается значение «0», значит имеет место короткое замыкание. Именно оно и привело к поломке конденсатора. Единица, отображаемая на мультиметре сразу же, после подключения щупов, укажет на внутренний обрыв. В обоих случаях пусковое устройство придется заменить.

Очень важно выполнять диагностику правильно, иначе показания прибора могут быть некорректны. Например, в ходе замеров запрещено прикасаться к щупам. Тело человека имеет низкое сопротивление, поэтому ток «потечет» мимо конденсатора и мультиметр покажет совсем другие значения.

Разрядка конденсатора – необходимый момент перед его диагностикой. Особенно, если устройство высоковольтное. Выполняется это, во-первых, из-за соображений безопасности, во-вторых, чтобы не вывести из строя мультиметр. Тестер может сгореть, если остаточное напряжение элемента будет высоким.

Тестируем неполярный элемент

Неполярные пусковые устройства прозвонить тестером еще проще. Для начала на мультиметре выставляется единица измерения – мегаомы. После щупы подсоединяются к контактам конденсатора. Если на табло прибора высветится значение менее 2 мОм, значит, элемент неисправен.

При проверке однополюсных конденсаторов придерживаться полярности не нужно.

Если требуется проверить неполярный конденсатор, с напряжением свыше 400 Вольт, то реализовать это можно при условии его подзарядки от устройства, защищенного от короткого замыкания. Последовательно с элементом в цепь включается резистор, обладающий сопротивлением минимум 100 Ом. Такие меры предосторожности не допустят резкого «броска» тока при запуске.

Также есть еще один метод обследования однополюсного пускового устройства – проверка на искру. Деталь необходимо зарядить до рабочей емкости. Затем следует закоротить контакты подходящим приспособлением с заизолированной рукояткой (пассатижами или отверткой). На работоспособность элемента укажет сильный разряд. После появления искры тестером замеряется сопротивление на ножках конденсатора.

Проверяем емкость

Одна из ключевых характеристик конденсатора – номинальная емкость. С течением времени показатель может снижаться, а, следовательно, устройство будет меньше накапливать и хуже сохранять заряд. Для проверки работоспособности пускового элемента емкость замеряется и сравнивается со значением, промаркированным на корпусе. Процедура имеет некоторые специфические особенности.

Так, с помощью стандартного, недорогого мультиметра не удастся количественно измерить емкость конденсатора. Получится лишь убедиться в том, что устройство работает. Чтобы проверить элемент, тестер переводится в режим прозвона.

После касания щупами ножек конденсатора должен послышаться характерный звук. Затем провода мультиметра нужно поменять местами, при этом писк должен повториться. Слышно его будет при емкости пускового устройства более 0,1 мкФ.

Чем больше рабочая емкость конденсатора, тем дольше мультиметр будет «пищать» при прозвонке пускового устройства.

Для получения точных результатов придется найти более профессиональный мультиметр, на котором предусмотрены специальные контактные разъемы и возможность регулировать вилку для вычисления емкости устройства. Такой тестер перед началом диагностики нужно настроить на номинальный показатель, прописанный на корпусе пускового конденсатора.

Далее конденсатор разряжается металлом. После его ножки вставляются в специальные «гнезда», предусмотренные на мультиметре. На экране тестера должна отобразиться емкость, совпадающая с номинальной, допускается небольшое отклонение. Если показатель значительно отличается от нормы, значит, пусковое устройство повреждено.

Соответствует ли напряжение номиналу?

Еще одна возможность убедиться в том, что конденсатор рабочий – измерить его напряжение и сравнить полученное значение с номинальным. В ходе работы будет необходим источник питания, причем его напряжение обязательно должно быть меньше, чем у тестируемого пускового устройства.

Допустим, если конденсатор на 25 Вольт, то хватит источника питания на 9 Вольт. Далее необходимо перевести тестер в режим омметра, подсоединить его щупы к ножкам элемента, соблюдая полярность, и подождать около 5 секунд.

На экране тестера должно отобразиться напряжение конденсатора. Когда значение соответствует нормативному – пусковое устройство исправно. В ином случае элемент придется заменить.

Советы специалистов

При проверке конденсаторов мастера сталкиваются с определенной трудностью. В ходе пайки, под воздействием тепла, даже изначально исправный элемент может повредиться. Однако для качественной диагностики пусковое устройство как раз таки нужно вынимать со схемы, чтобы его не шунтировали датчики, расположенные рядом. Поэтому следует принимать во внимание некоторые нюансы.

Когда проверенное пусковое устройство будет впаяно в схему, следует запустить ремонтируемую стиральную машинку. Если работоспособность автомата восстановилась, то старый конденсатор лучше снова снять и поставить вместо него новый.

Еще одна рекомендация – для сокращения времени проверки и снижения вероятности повреждения конденсатора выпаивать не две ножки, а только одну. Однако такой вариант допустим не для всех электролитических элементов. Поэтому для начала подумайте, возможен ли данный метод в вашем случае.

Если схема достаточно сложная, с большим количеством конденсаторов, то, чтобы найти неисправный элемент, лучше проверить показатели напряжения каждого, не снимая детали. Пусковое устройство, параметры которого не соответствуют номиналу, нужно выпаять и заменить новым.

Обнаружив, что схема «сбоит», необходимо проверить дату производства каждого пускового устройства. Конденсаторы имеют свойство «усыхать» с течением времени, поэтому даже если элемент исправен, но изготовлен уже 5-7 лет назад, его нужно заменить новым. В среднем, за 5 лет усыхание детали составляет примерно 65%, из-за чего работа схемы нарушается.

Стоит понимать, что современные мультиметры нового поколения способны проверять лишь конденсаторы мощностью до 200 мкФ. Если значение будет выше, тестер выйдет из строя. Прибор не спасет даже предусмотренный предохранитель.



• Поделитесь своим мнением — оставьте комментарий

Полное руководство по проверке конденсатора переменного тока

У вашей сети переменного тока проблемы, и вы подозреваете, что виноват конденсатор?

Плохие конденсаторы переменного тока вызывают всевозможные проблемы — от случайных отключений до отключения автоматических выключателей.

К счастью, проверка конденсатора переменного тока — это простой процесс, который можно выполнить с помощью мультиметра.

В этой статье я расскажу о шагах, которые необходимо предпринять для проверки конденсатора переменного тока.

Я также расскажу, как проверить конденсатор двойного хода и на что обращать внимание в номиналах и измерениях вашего конденсатора переменного тока.

Содержание

Этапы проверки конденсатора переменного тока

Если вам нужно проверить конденсатор вашего переменного тока, вам понадобится несколько простых ручных инструментов, чтобы открыть панель вашего переменного тока.

Вам также понадобится мультиметр с настройкой для проверки емкости.

Вот шаги, которые необходимо выполнить для проверки конденсатора вашего переменного тока:

1. Отключите питание блока переменного тока
2. Откройте крышку электрической панели кондиционера
3. Отсоединить провода от конденсатора переменного тока
4. Разрядите конденсатор переменного тока
5. Проверка конденсатора переменного тока с помощью мультиметра

Я расскажу о них ниже.

Отключите питание блока переменного тока

Перед проверкой конденсатора вашего блока переменного тока первое, что вам нужно сделать, это отключить питание блока переменного тока.

Крайне важно отключить питание вашего блока переменного тока, прежде чем делать что-либо еще. В противном случае вы не сможете безопасно проверить конденсатор.

Чтобы отключить питание вашего блока переменного тока, выключите его выключатель или автоматический выключатель.

Я предпочитаю отключать разъединитель И автоматический выключатель на всякий случай.

После отключения питания переменного тока убедитесь, что питание отключено с помощью мультиметра или бесконтактного индикатора напряжения (также называемого бегущей строкой).

Откройте крышку электрической панели переменного тока

После отключения питания блока переменного тока следующим шагом будет получение доступа к конденсатору путем снятия крышки электрической панели переменного тока.

Крышка электрической панели блока переменного тока расположена сбоку блока переменного тока. Ищите, где трубопровод от разъединителя входит в блок переменного тока, и электрическая панель должна быть прямо там.

Вам понадобится набор торцевых головок или отвертка, чтобы открыть крышку электрической панели. Аккуратно отверните винты (не потеряйте их) и снимите крышку панели, чтобы получить доступ к конденсатору.

Отсоедините провода от конденсатора переменного тока

Открыв крышку электрощита, сделайте снимок старого конденсатора. Вам нужно будет сфотографировать проводку на старом конденсаторе на тот случай, если вы забудете, куда идет каждый провод, если будете устанавливать новый конденсатор.

Также обратите внимание на цвета проводов и на то, какой провод к какой клемме подключается.

Если вы тестируете сдвоенный конденсатор переменного тока, он будет иметь три контакта: «C», «HERM» и «FAN»:

• «C» означает «общий» и подключается к контактору
• «HERM» означает «герметичный компрессор» и соединяется с компрессором
.
• «ВЕНТИЛЯТОР» подключается к двигателю вентилятора конденсатора

При отсоединении проводов от конденсатора я рекомендую использовать такой инструмент, как острогубцы, чтобы снять лепестковые разъемы с выводов конденсатора.

При отсоединении проводов от конденсатора будьте осторожны, чтобы не закоротить контакты конденсатора на какие-либо металлические предметы или другие контакты (вы сделаете это на следующем шаге).

Разрядите конденсатор переменного тока

После отключения всех проводов от конденсатора используйте инструмент, например длинную металлическую отвертку, чтобы замкнуть контакты конденсатора.

Держите отвертку за ручку и соедините клеммы конденсатора с помощью металлического стержня отвертки.

Замыкание клемм конденсатора разряжает конденсатор и удаляет из него остаточную энергию.

При разрядке конденсатора прикасайтесь только к пластиковой рукоятке инструмента — не прикасайтесь ни к каким металлическим частям инструмента или к сети переменного тока.

Проверка конденсатора переменного тока с помощью мультиметра

После разрядки конденсатора пришло время проверить его с помощью мультиметра.

Вам понадобится мультиметр с настройкой проверки емкости.

Проверьте номинал конденсатора на этикетке

Взгляните на этикетку конденсатора, чтобы узнать, на что он рассчитан.

Например, конденсатор с надписью «20 мкФ» на этикетке рассчитан на 20 микрофарад.

Если конденсатор имеет два номинала, то это конденсатор двойного действия.

Например, конденсатор с надписью «45+5 мкФ» на этикетке является конденсатором двойного действия. Он рассчитан на 45 мкФ на терминале Herm и 5 мкФ на терминале вентилятора.

Конденсатор также имеет класс допуска на этикетке.

Например, конденсатор на 20 мкФ, на котором написано «+ 6% -6», рассчитан на 6% от 20 мкФ и должен измерять от 18,8 до 21,2 мкФ.

Процедура проверки конденсатора переменного тока

Включите мультиметр и переключите его на настройку емкости.

Затем подключите выводы мультиметра к конденсатору, по одному проводу к каждой клемме. Ваш мультиметр отобразит измеренное значение емкости на экране.

Если вы тестируете двойной рабочий конденсатор, вы можете тестировать одну сторону за раз.

Подсоедините один провод мультиметра к общей клемме, а другой к клемме герм. Это даст вам емкость конденсатора со стороны компрессора, которая является большей номинальной емкостью.

Затем отсоедините провод мультиметра от клеммы Herm и переключите его на клемму вентилятора. Это даст вам емкость конденсатора со стороны вентилятора, которая является меньшей номинальной емкостью.

Например, если вы измеряете емкость двойного рабочего конденсатора 45+5 мкФ +/-6%:

• Емкость, измеренная между общим и гермовым выводами, должна быть в пределах от 42,3 мкФ до 47,7 мкФ.
• Емкость, измеренная между общей клеммой и клеммой вентилятора, должна быть в пределах от 4,7 мкФ до 5,3 мкФ.

Что делать после проверки конденсатора переменного тока

Если измеренная емкость конденсатора переменного тока выходит за пределы спецификации, вам необходимо заменить его на новый.

Для правильной работы каждого двигателя PSC, например компрессора или вентилятора конденсатора, требуется определенная емкость. Таким образом, даже если ваш конденсатор переменного тока немного не соответствует спецификации, все же имеет смысл заменить его.

Это означает, что вы не можете использовать конденсатор с меньшей или большей емкостью, чем та, для которой предназначен двигатель — конденсатор должен иметь правильный номинал для двигателя, с которым он используется.

Если конденсатор вашего переменного тока соответствует техническим характеристикам, вы можете переустановить его и продолжить использовать.

Подсоедините провода обратно к конденсатору так же, как они были до того, как вы их отсоединили.

Привет, меня зовут Трей Льюис, я основатель и главный редактор HVAC Training Shop. Моя цель на этом веб-сайте — помочь домовладельцам устранять неполадки и обслуживать системы отопления, вентиляции и кондиционирования воздуха в своих домах. Будь то замена воздушного фильтра, устранение неполадок двигателя вентилятора или просто покупка нового увлажнителя, я хочу убедиться, что вы защищены.

Как проверить конденсатор с помощью трех измерительных инструментов

Являясь пассивным устройством, Конденсаторы выполняют уникальные функции в электронных схемах, такие как настройка, обход, связь и фильтрация. Например, он используется в схеме настройки транзисторного радиоприемника, а также используется в цепи связи и цепи обхода цветного телевизора. С быстрым развитием электронных информационных технологий скорость обновления цифровых электронных продуктов становится все быстрее и быстрее. Конденсаторы играют важную роль в бытовой электронике, такой как телевизоры с плоским экраном (ЖК и плазменные панели), ноутбуки, цифровые камеры и другие продукты. Поэтому очень важно обеспечить емкости и проверить их качество. Здесь в этой статье будет подробно рассказано о , как проверить/проверить конденсатор .

3 способа проверки конденсаторов в цепи с помощью измерителей и тестеров

Каталог

Введение Использование мультиметра 1. 1 Использование цифрового мультиметра 1.2 Значение измерения конденсатора 1.3 Проверка неполярных конденсаторов 1.4 Тестирование полярных конденсаторов 1.5 Тестирование конденсаторов на микросхемах 1.6 Тестирование твердотельных конденсаторов 1.7 Тестирование электролитических конденсаторов 1.8 Тестирование конденсаторов с переменной полярностью 909002it 3

Ⅱ Проверка конденсатора с помощью перемычки

Ⅲ Проверка конденсатора с помощью профессионального оборудования

Ⅳ Часто задаваемые вопросы

---

Ⅰ Проверка конденсатора с помощью мультиметра

1.1 Использование цифрового мультиметра

1.1.1 Использование емкостного прибора
Некоторые цифровые мультиметры включают в себя пять диапазонов измерений20: и емкость . 0р, 20н , 200н, 2мк и 20мкм. Во время теста два контакта разряженного конденсатора можно напрямую вставить в разъем Cx на плате измерителя, а данные дисплея можно прочитать после выбора соответствующего диапазона. 9Диапазон 0222 🔺2000p подходит для измерения емкости менее 2000 пФ. Диапазон
🔺20n подходит для измерения емкости от 2000 пФ до 20 нФ. Диапазон
🔺200n подходит для измерения емкости от 20 нФ до 200 нФ.
🔺Диапазон 2 мкФ подходит для измерения емкости от 200 нФ до 2 мкФ. Привод
🔺20 мкФ подходит для измерения емкости от 2 мкФ до 20 мкФ.

Эксперименты показали, что некоторые типы цифровых мультиметров имеют большие погрешности при измерении малогабаритных конденсаторов ниже 50пФ, а эталонное значение для измерения конденсаторов ниже 20пФ практически отсутствует. В настоящее время метод серий можно использовать для измерения конденсаторов малой емкости. Например: измерьте конденсатор около 220 пФ. Проверьте его фактическую емкость C1 с помощью цифрового мультиметра, а затем подключите небольшой конденсатор параллельно, чтобы измерить его общую емкость C2, тогда разница между двумя (C1-C2) и будет емкостью маленького конденсатора. Очень точно использовать этот метод для измерения небольшой емкости 1-20 пФ.

1.1.2 Использование резистивной шестерни
На практике было доказано, что процесс заряда конденсатора можно наблюдать и с помощью цифрового мультиметра, который фактически представляет собой дискретную цифровую величину, отражающую изменение зарядного напряжения. Принимая скорость измерения цифрового мультиметра n раз/сек, в процессе наблюдения за зарядкой конденсатора каждую секунду можно наблюдать n независимых и последовательно возрастающих показаний. По этим отображаемым значениям можно определить качество конденсатора и оценить размер емкости. Этот метод подходит для

измерительные конденсаторы большой емкости от 0,1мкФ до нескольких тысяч мкФ.

1.1.3 Использование датчика напряжения
Использование цифрового мультиметра для обнаружения конденсаторов с постоянным напряжением на самом деле является косвенным методом. Этот метод может измерять конденсаторы малой емкости от 220 пФ до 1 мкФ и может точно измерять

размер тока утечки конденсатора .

1.1.4 Использование зуммера
Используя зуммер цифрового мультиметра, вы можете быстро проверить качество электролитического конденсатора . Например, установите цифровой мультиметр в положение зуммера и используйте два измерительных провода для контакта с двумя контактами проверяемого конденсатора Cx. Должен быть слышен короткий зуммер, затем звук прекращается, и одновременно отображается символ переполнения «1». Затем замените два измерительных провода для другого измерения, снова должен прозвучать зуммер, и, наконец, отобразится символ переполнения «1». Эта ситуация указывает на то, что измеренный электролитический конденсатор в основном в норме. В этот момент вы можете установить значение 20 МОм или 200 МОм, чтобы измерить сопротивление утечки конденсатора, чтобы определить, хорошее оно или плохое.

Рисунок 1. Различные компоненты конденсатора

1.2 Измерения конденсатора имеют значение

(1) Перед измерением два контакта конденсатора должны быть закорочены и разряжены, иначе процесс считывания может быть затруднен. наблюдаемый.
(2) Не прикасайтесь к электроду конденсатора двумя руками во время процесса измерения, чтобы предотвратить прыжки прибора.
(3) В процессе измерения значение Vin(t) изменяется экспоненциально , и он быстро падает в начале. Со временем скорость снижения будет становиться все медленнее и медленнее. Когда емкость тестируемого конденсатора Cx меньше нескольких тысяч пикофарад, а скорость измерения измерителя низкая, слишком поздно отражать начальное значение напряжения, поэтому начальное отображаемое значение измерителя ниже, чем у батареи. напряжение в самом начале.
(4) Когда измеренное значение емкости превышает 1 мкФ, для сокращения времени тестирования можно использовать резистивный механизм.

Кроме того, при емкости тестируемого конденсатора менее 200 пФ трудно наблюдать за процессом заряда, так как изменение показаний очень кратковременно.
Не забудьте отключить питание и разрядить конденсатор перед измерением. Метод разрядки заключается в том, чтобы найти металлический предмет, например отвертку, удерживать открытую часть металла на изолирующей рукоятке двумя штифтами и измерить емкость цифровым мультиметром. Найдите блок конденсаторов, а затем вставьте два контакта в гнездо для измерения емкости и подождите, пока изменяющиеся показания на экране измерителя стабилизируются. Фактическое значение — это емкость конденсатора на стороне. Если есть утечка, можно использовать аналоговый мультиметр. При измерении 9Конденсаторный мультиметр 0039 малой емкости можно поместить в RX1K или RX100. Два измерительных провода подключены к конденсатору, стрелка отклоняется по часовой стрелке, а затем, когда конденсатор полностью заряжен, ток не течет, наконец, стрелка часов снова появится против часовой стрелки и вернется к бесконечности. Чем больше угол наклона стрелки часов, тем больше емкость. В процессе отклонения стрелка должна качаться с постоянной скоростью, чтобы она могла вернуться в бесконечность, что предварительно показывает, что конденсатор не имеет утечки.
Если стрелка вдруг замедляется или не возвращается в определенное положение на циферблате, это означает, что в определенный период происходит утечка конденсатора. Если в конце отображается бесконечность, это показывает, что утечки нет, но это может быть только грубое суждение. Если вы хотите найти точное значение, вы должны использовать измеритель емкости. А характеристику наблюдения на тестер емкостного сопротивления или осциллограф, такого у обычных людей быть не может. Существуют также конденсаторы, выдерживающие напряжение, которое обычно написано на их корпусе. Однако некоторые керамические конденсаторы на ней не маркированы, будьте внимательны при их выборе.

Рис. 2. Пленочный конденсатор (cbb21)

1. 3 Проверка неполярных конденсаторов
Если это неполярный конденсатор, мультиметр можно отрегулировать на «диодную» передачу для измерения состояния «включено-выключено». . Если мультиметр показывает «1» , это нормально; если отображает «0» или другие цифры , это означает, что конденсатор поврежден.

1.4 Испытание полярных конденсаторов
Электролитические конденсаторы с разной полярностью имеют «вздутие», «деформацию» или «утечку» в корпусе, что указывает на их повреждение. Емкостной блок цифрового мультиметра также можно использовать для измерения качества конденсатора:
(1) В соответствии с номинальной емкостью, отмеченной конденсатором, установите мультиметр на соответствующий блок.
(2) Вставьте конденсатор в отверстие мультиметра, чтобы измерить емкость.
Если емкость находится в пределах номинального диапазона значений, это означает, что конденсатор цел, в противном случае конденсатор поврежден.

1.5 Тестовые микросхемы конденсаторов
1) Настройте мультиметр на соответствующую передачу сопротивления. Принцип выбора передачи: конденсатор 1 мкФ использует передачу 20K, конденсатор 1~100 мкФ использует передачу 2K, а конденсатор более 100 мкФ использует передачу 200.
2) Определить полярность . Сначала настройте мультиметр на 100 или 1 кОм. Предполагая, что один полюс положительный, подключите к нему черный щуп, а красный щуп — к другому полюсу. Запишите значение сопротивления, а затем разрядите конденсатор. Затем замените щуп для измерения сопротивления. Черный щуп с большим значением сопротивления подключается к положительному электроду конденсатора.
3) Затем подключить красную ручку мультиметра к положительному электроду конденсатора, а черную ручку к отрицательному электроду конденсатора. Если дисплей постепенно увеличивается от 0, а в конце отображается символ переполнения 1, это означает, что конденсатор в норме. Если он всегда отображается как 0, конденсатор закорочен. Если отображается 1, внутренняя цепь конденсатора разомкнута.

Рисунок 3. Микросхемные конденсаторы

1.6 Проверка твердотельных конденсаторов
✔️Емкость более 20 мкФ требования. С этой целью можно использовать следующий простой метод для измерения емкости более 20 мкФ, а также можно измерить максимальную емкость в несколько тысяч микрофарад. При использовании этого метода для измерения конденсаторов большой емкости нет необходимости вносить какие-либо изменения в исходную схему цифрового мультиметра.
Принцип измерения этого метода основан на формуле C = C1C2/(C1+C2) последовательно с двумя конденсаторами. Так как два конденсатора с разной емкостью соединены последовательно, общая емкость после последовательного соединения меньше емкости меньшего конденсатора. Следовательно, если емкость испытуемого конденсатора превышает 20 мкФ, следует использовать только один конденсатор емкостью менее 20 мкФ. Последовательно с ним его можно измерить непосредственно на цифровом мультиметре. По приведенной выше формуле легко вывести C1=C2C/(C2-C) , используя эту формулу, можно рассчитать значение емкости тестируемого конденсатора.

✔️Емкость Менее 10 мкФ
Поскольку емкость фиксированного конденсатора ниже 10 пФ слишком мала, его можно только приблизительно проверить на утечку, внутреннее короткое замыкание или пробой напряжения с помощью мультиметра. При измерении вы можете выбрать блок R×10k и использовать два тестовых пера для произвольного соединения двух контактов конденсатора, при этом сопротивление должно быть бесконечным. Если измеренное значение сопротивления (стрелка качается вправо) равно нулю, это означает, что конденсатор поврежден утечкой или имеет внутренний пробой.

✔️Емкость от 10 ПФ до 0,01 мкФ
Определите, заряжается ли конденсатор, а затем оцените, хороший он или плохой . Мультиметр выбирает блок R×1k. Значение β двух транзисторов выше 100, а ток проникновения должен быть небольшим. Можно использовать композитную трубку, состоящую из кремниевых транзисторов. Красный и черный щупы мультиметра соответственно подключены к эмиттеру e и коллектору c композитной трубки. За счет усиливающего эффекта составного триода процесс заряда и разряда проверяемого конденсатора усиливается, а амплитуда стрелки мультиметра увеличивается, что удобно для наблюдения. Следует отметить, что в процессе пробной эксплуатации, особенно при измерении конденсаторов малой емкости, необходимо многократно менять местами контакты А и В вывода испытуемого конденсатора, чтобы четко видеть раскачивание стрелки измерителя.

✔️Фиксированная емкость 0,01 мкФ
Для фиксированная емкость выше 0,01 мкФ блок мультиметра R×10k может использоваться для прямой проверки конденсатора на процесс зарядки и внутреннее короткое замыкание или утечку, кроме того, емкость конденсатора можно оценить по величине отклонения стрелки вправо.

Рисунок 4. Электролитические конденсаторы

1.7 Испытание электролитических конденсаторов
1) Поскольку емкость электролитических конденсаторов намного больше, чем у обычных конденсаторов постоянной емкости, диапазоны должны составлять выбирается для разных мощностей при измерении. Согласно опыту, как правило, емкость от 1 до 47 мкФ можно измерить с помощью блока R×1k, а емкость более 47 мкФ можно измерить с помощью блока R×100.
2) Подсоедините красный щуп мультиметра к отрицательному полюсу, а черный щуп к положительному полюсу. В момент касания стрелка мультиметра отклонится вправо на больший градус (для того же электробарьера чем больше емкость, тем больше размах), а затем постепенно повернется влево Развернется до упора в определенной позиции. Значение сопротивления в это время представляет собой прямое сопротивление утечки электролитического конденсатора, которое немного больше, чем обратное сопротивление утечки. Практический опыт показывает, что сопротивление утечки электролитических конденсаторов вообще должно быть больше нескольких сотен кОм, иначе нормально работать не будет. В тесте, если нет явления зарядки в прямом и обратном направлениях, то есть рука не двигается, это означает, что емкость исчезла или внутренняя цепь разорвана; если измеренное значение сопротивления очень мало или равно нулю, это означает, что конденсатор имеет большую утечку или вышел из строя.
3) Для электролитических конденсаторов с неизвестными положительными и отрицательными знаками для различения можно использовать приведенный выше метод измерения сопротивления утечки. То есть произвольно измерить сопротивление утечки, запомнить его величину, а затем поменять местами измерительные провода для измерения значения сопротивления. Большее сопротивление двух измерений является положительным соединением, то есть черный щуп подключен к положительному электроду, а красный щуп подключен к отрицательному электроду. Используйте мультиметр, чтобы заблокировать электричество и зарядить электролитический конденсатор. По величине отклонения стрелки вправо можно оценить емкость электролитического конденсатора.
При измерении электролитических конденсаторов , если измеренное значение существенно не меняется, следует поменять местами соответствующие контакты пробника для проведения нескольких измерений.

1.8 Проверка конденсаторов переменной емкости
1) Аккуратно и плавно вращайте вал . При проталкивании грузового вала в полных направлениях он не должен ослабевать.
2) Одной рукой вращайте вал , а другой рукой осторожно коснитесь внешнего края комплекта пленки. Вы не должны ощущать никакой разболтанности. Переменный конденсатор с плохим контактом между вращающимся валом и подвижной пластиной больше использовать нельзя.
3) Поместите мультиметр в зубчатое колесо R×10k , подсоедините два измерительных провода к подвижной части и к выводу фиксированной части переменного конденсатора одной рукой и медленно поверните вал несколько раз вперед и назад. другой рукой. Стрелки мультиметра не должны двигаться на бесконечность. Если в процессе вращения вала стрелка иногда указывает на ноль, это указывает на наличие точки короткого замыкания между подвижной частью и неподвижной частью. Если он сталкивается с определенным углом, мультиметр показывает не бесконечность, а определенное значение сопротивления, что указывает на то, что переменный конденсатор имеет явление утечки между пленкой и статором.

1.9 Различие полярности конденсатора
Черная часть с отметкой на конденсаторе является отрицательной. На месте конденсатора на печатной плате есть два полукруга, а контакт, соответствующий цветному полукругу, является отрицательным электродом. Длина штырьков также полезна для определения полярности: длинный штырь — анод, а короткий — катод.
Когда мы не знаем положительного и отрицательного полюсов конденсатора, мы можем определить их с помощью мультиметра . Среда между двумя полюсами конденсатора не является абсолютным изолятором, и ее сопротивление не бесконечно, а имеет конечную величину, как правило, выше 1000 МОм. Сопротивление между двумя полюсами конденсатора называется сопротивлением изоляции или сопротивлением утечки. Только когда положительный электрод электролитического конденсатора подключен к положительному источнику питания (черный щуп), а отрицательный полюс подключен к отрицательному источнику питания (красный щуп), ток утечки мал (сопротивление утечки велика), наоборот, увеличивается ток утечки (уменьшается сопротивление утечки).
Не зная этого, вы можете сначала принять полюс «+» определенного полюса. Используя мультиметр R * 100 или R * 1K, подключите измерительные провода и запишите шкалу остановки испытательной иглы (значение сопротивления испытательной иглы слева велико), и показание можно прочитать напрямую. для цифрового мультиметра. Затем разрядите конденсатор , затем поменяйте местами два измерительных провода и снова выполните измерение . В двух измерениях черный щуп подключается к положительному электроду электролитического конденсатора, когда последнее положение стрелки находится влево (или конец с большим сопротивлением).
При измерении конденсаторов большой емкости, если вам нужно измерить положительный и отрицательный взад и вперед, разрядите его, чтобы избежать повреждения мультиметра. Кроме того, в высокочастотных цепях импульсных цепей питания имеется много мелких конденсаторов, о которых обычные мультиметры не могут правильно судить, хорошие они или плохие. В этом случае рекомендуется использовать для измерения специальный цифровой измеритель емкости.

Рис. 5. Конденсатор поверхностного монтажа

Ⅱ Проверка конденсатора с помощью перемычки
Данные, измеренные мультиметром, не слишком точны, и он может измерять только отклонение емкости. Для маленького профессионала можно использовать мост . При тестировании конденсатора с цифровым мостом вы можете зажать вывод конденсатора, чтобы проверить его емкость, что также может показать потери конденсатора, особенно через потери, легче отличить качество конденсатора.



Ⅲ Испытание конденсатора с использованием профессионального оборудования
Как правило, конденсаторы имеют специальное испытательное оборудование для каждой характеристики, такой как испытание на долговечность конденсатора, испытание на разрушение, испытание на угол потери, испытание на выдерживаемое напряжение между электродами, испытание на самовосстановление, заряд и испытание на разряд, испытание импульсным напряжением, испытание на самовозгорание, испытание на устойчивость к пульсирующему току и т. д., но для большинства пользователей эти устройства являются более дорогими и сложными в эксплуатации. Если вам действительно нужны эти данные, вы можете поручить стороннему тестированию или запросить соответствующую информацию у производителя.



Ⅳ Часто задаваемые вопросы
1. Как проверить исправность конденсатора?
С помощью мультиметра измерьте напряжение на выводах конденсатора. Напряжение должно быть около 9 вольт. Напряжение быстро разряжается до 0 В, потому что конденсатор разряжается через мультиметр. Если конденсатор не удерживает это напряжение, он неисправен и должен быть заменен.



2. Как определить неисправность конденсатора с помощью мультиметра?
Если значение емкости находится в пределах диапазона измерения, мультиметр отобразит значение емкости. Он будет отображать OL, если а) значение емкости выше диапазона измерения или б) конденсатор неисправен.



3. Каковы признаки неисправности пускового конденсатора?
Неисправность пускового конденсатора
Симптомы неисправности конденсатора работы двигателя включают поток теплого воздуха из вентиляционных отверстий внутри дома, кондиционеру требуется больше времени для включения, чем обычно, или он выключается до того, как он запрограммирован, или постоянный низкий гул излучение от машины, что не является типичным.



4. Может ли проверка конденсатора быть хорошей, но все равно плохой?
Может и чаще всего так и есть, хотя его емкость, вероятно, ниже, чем была изначально, но все же обычно в пределах допуска. Проблем с утечкой скорее всего не будет. Есть два способа проверить измеритель ESR: схема без питания или осциллограф.



5. Как долго может работать конденсатор?
Возраст. Как и все вещи, конденсаторы имеют ограниченный срок службы. Большинство из них рассчитаны примерно на 20 лет, но ряд факторов может привести к их более быстрому износу.



6. Как определить конденсатор?
Керамические конденсаторы обычно имеют трехзначный код, напечатанный на их корпусе, чтобы определить значение их емкости в пикофарадах. Как правило, первые две цифры указывают номинал конденсаторов, а третья цифра указывает количество добавляемых нулей.



7. Разряжается ли конденсатор сам по себе?
Будет ли конденсатор разряжаться сам по себе? Теоретически конденсатор постепенно теряет заряд. Полностью заряженный конденсатор в идеальном состоянии, когда он отключен, разряжается до 63% своего напряжения за одну постоянную времени. Таким образом, этот конденсатор будет разряжаться почти до 0% через 5 постоянных времени.



8. Как узнать, неисправен ли конденсатор переменного тока?
Наиболее распространенные признаки и симптомы неисправного конденсатора переменного тока включают:
AC не дует холодным воздухом.
AC требуется некоторое время для запуска после включения.
Гудящий звук из кондиционера.
AC отключается сам по себе.
AC не включается.



9. Какая сторона конденсатора положительная?
Чтобы определить, какая сторона какая, найдите большую полосу или знак минус (или и то, и другое) на одной стороне конденсатора. Вывод, ближайший к этой полосе или знаку минус, является отрицательным выводом, а другой вывод (без маркировки) является положительным выводом.



10. Можно ли использовать мультиметр для разрядки конденсатора?
Мультиметр не используется непосредственно для разряда накопленной энергии конденсатора. Вместо этого люди используют его для измерения напряжения и мощности конденсатора, чтобы узнать, полностью ли он разряжен или нет. Вы можете использовать различные инструменты, такие как лампочка или самодельный разрядник для процесса.



11. Как быстро может разряжаться конденсатор?
Полностью заряженный конденсатор разряжается до 63% своего напряжения за один период времени. Через 5 периодов времени конденсатор разряжается почти до 0% от всего напряжения, которое у него когда-то было.



12. Может ли неисправный конденсатор повредить компрессор?
Использование конденсатора неправильного номинала или конденсатора низкого качества может отрицательно сказаться на работе двигателя, компрессора или всей системы HVAC. … В зависимости от нагрузки двигателя это может привести к снижению общей скорости двигателя.



13. Можно ли заменить пусковой конденсатор рабочим?
Рабочие конденсаторы. Пусковые конденсаторы имеют большое значение емкости, необходимое для запуска двигателя в течение очень короткого периода времени (обычно в течение нескольких секунд). … Пусковой конденсатор никогда нельзя использовать в качестве рабочего конденсатора, потому что он не может выдерживать постоянный ток.



14. Как проверить конденсатор без мультиметра?
Просто подключите эти два конца конденсатора к однофазной сети и включите его на несколько секунд. Затем возьмите эти две клеммы и замкните их, вы получите искру. А так можно в некоторой степени предположить, что ваш конденсатор в хорошем состоянии.



15. Что делать, если показания конденсатора высокие?
Высокое сопротивление конденсатора указывает на его неисправность. Он читается, как будто есть обрыв цепи.



16. Сколько Ом должен иметь конденсатор?
Убедитесь, что конденсатор полностью разряжен. Установите измеритель на омический диапазон (установите его как минимум на 1000 Ом = 1 кОм). Подсоедините щупы мультиметра к клеммам конденсатора (минус к минусу и плюс к плюсу).



17. Что делать, если показания конденсатора низкие?
Если показания ниже номинального значения, вы можете заменить его. Неполярные конденсаторы емкостью менее 1 мкФ не должны сильно меняться со старением. Конденсаторы в частотно-чувствительных цепях, таких как фильтры, временные задержки, должны иметь более жесткий допуск.



18. Что происходит, когда выходит из строя конденсатор?
Неисправный конденсатор мешает нормальному функционированию внешнего блока, что тормозит процесс охлаждения в целом. Во-вторых, неправильная подача напряжения на компоненты внешнего блока заставляет систему работать усерднее, пытаясь выполнить свою работу. Дополнительные компоненты часто повреждаются из-за неисправного конденсатора.



19. Как определить, что конденсатор неисправен?
Симптомы неисправных конденсаторов могут включать:
Чрезмерный шум в аудио или видео, в том числе гул на частоте 60 Гц или бегущие полосы в видео.
Скрипучий, искаженный или отсутствующий звук.
Низкоконтрастный, размытый или искаженный ЖК-дисплей.
Прерывистый или полный сбой.



20. Как выглядит поврежденный конденсатор?
Вышедший из строя конденсатор может быть явно сломан (вытекает коричневатая жидкость, коррозия или с оторванными выводами), но иногда это незаметно.
