Как правильно уложить инфракрасный теплый пол своими руками

Здравствуйте читатели моего блога! Речь сегодня пойдет о том Как правильно уложить инфракрасный теплый пол своими руками. Казалось бы дело не хитрое, но когда сталкиваешься с этой проблемой, приходится задуматься, а как правильно сделать, а какую подготовку выполнить, какие материалы подобрать.Таким образом, я решила, что данная статья будет кому-либо полезной, и посвящаю свои усилия этой тематике. В ней я отвечу на ряд вопросов, которые возникнут непосредственно перед тем Как правильно уложить инфракрасный теплый пол своими руками, а некоторые даже и после этого.Эта тема достаточно широка, ведь перед работой, необходима основательная подготовка, а как это сделать? И это отдельная тема. Обо всем этом очень подробно Вы сможете узнать в статье ниже.
Монтаж пленочного теплого пола

1 Монтаж системы теплого пола

Правила выбора и установки электрического теплого пола существенно отличаются от выбора и монтажа водяного теплого пола.

1. Выбор комплекта теплого пола

Рекомендуемая температура – это 20-21oС для комнаты и 24-26oС для пола. Желаемая температура для комнаты устанавливается терморегулятором.

При комфортном обогреве заведенная мощность на всю площадь должна быть не менее 80 Вт/кв м, при основном – 140 Вт/м2.

2. Определите площадь и конфигурацию поверхности, на которую вы будете укладывать теплый пол.

Осуществляя монтаж теплого пола своими руками, укладывайте термопленку только на свободную площадь, т. е. на ту площадь, которая не занята мебелью и техникой (холодильник, плита, кухонная стенка, стиральная машина, шкаф- купе и т.д.). Осуществляя монтаж отопления теплые полы следует укладывать на  75-80% от общей площади. Возможна установка только в местах, которые необходимо обогревать.

3. Уложите теплоотражающий материал.

4. Разложите листы термопленки на теплоотражающий материал

Разрежьте термопленку на полосы нужного Вам размера.

Линия отреза обозначена на термопленке (cut space) и расположена через каждые 17,4 см. Запрещается отрезать пленку по иным линиям. Установите на полосу контактные зажимы.

Контактный зажим устанавливается на медную полосу (гладкая сторона зажима должна находиться внутри термопленки, вторая сторона — снаружи на медной полосе).

Зажмите контактный зажим пассатижами или специальным инструментом. Убедитесь, что зажим плотный, искрение отсутствует. Изолируйте линии отреза медной полосы, находящиеся в конце полосы термопленки, для чего используйте короткую битумную изоляцию из пакета.

Для примера, на термопленке в начале полосы уже установлены контактные зажимы и в конце полосы установлена изоляция. Разложите отрезки термопленки по площади вашего помещения, чтобы медный проводник оказался внизу (повернут к теплоотражающему материалу). Лицевой стороной термопленки будет являться та сторона, где длиннее полосы карбонового полупроводника, то есть медный проводник окажется снизу.

Термопленка разматывается на чистом, сухом и плоском месте. Укладывать термопленку желательно по длине помещения, избегая ее повреждений, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов.

Полосы термопленки необходимо закрепить скотчем к отражающему материалу, чтобы исключить сдвиг ее в процессе дальнейшей укладки напольного покрытия.

5. Установите терморегулятор

Регулятор можно устанавливать стационарно, как электрическую розетку для скрытой или наружной проводки или подключать в уже имеющуюся розетку с помощью шнура.

6. Уложите монтажные провода и определите места для снятия изоляции.

7. Соедините термопленку с проводом

8. Изолируйте места подключения

В комплект каждой полосы термопленки входит 5 отрезков изоляции. Для каждого подсоединения используйте 2 отрезка.

Один отрезок крепится с наружной стороны, другой закрывает внутреннюю сторону термопленки и наконечника с проводом. Пятый отрезок используется для изоляции медной шины. Таким образом, получаем электроизоляцию и гидроизоляцию соединения.

9. Подключите соединительные провода к терморегулятору.

10. Установите и подключите датчик пола к терморегулятору. Датчик пола устанавливается под термопленку ближе к терморегулятору и крепится на черной полосе пленки с помощью скотча.

Для выравнивания пола под финишное покрытие, сделайте канавки (углубления) в теплоотражающем покрытии под датчиком пола и местами соединения проводов.

11. Подключите терморегулятор к электрической сети.

12. Протестируйте систему обогрева.

13. Уложите финишное напольное покрытие.

14. Установка теплого пола завершена, включайте и наслаждайтесь теплом.

Теплоотражающий материал укладывается на подготовленную и выровненную поверхность пола. Затем листы материала скрепляется скотчем. После того, как поверхность подготовлена, прямо на нее можно укладывать термопленку.
Регулятор рекомендуется устанавливать вблизи имеющейся электропроводки, если не требуется монтаж специальной проводки для подключения системы. Он устанавливается на стене, в наиболее удобном для пользователя месте (рядом с розетками), так, чтобы не мешать дальнейшей расстановке мебели, монтажу кухни и установке бытовой техники.
Подключение термоплёнки к сети производится параллельно, то есть все монтажные провода подключают по одной стороне помещения. В комплект входят провода двух цветов. Один цвет провода подсоединяется только к одному наконечнику каждой полосы.

Располагайте провода так, чтобы основные провода проходили под плинтусом. Если вы хотите сделать соединительный кабель скрытым, вам нужно проштробить канал в стене, если наружным – используйте монтажный декоративный короб.
Снимите изоляцию в местах подсоединения термопленки к наконечнику. Подведите оголенный провод к наконечнику и плотно зажмите его с помощью пассатижей.
Схема подключения проводов указана на каждом терморегуляторе.
Подключение терморегулятора и питания от электрической сети должно быть выполнено квалифицированным электромонтажником. Обязательно учитывайте дополнительные электрические устройства, которые могут быть подключены к той же сети. Для системы мощностью 2 кВт и более мы рекомендуем производить подключение через отдельный автомат мощностью не менее 16 А.

Включите систему и установите температуру пола. Проверьте нагрев каждой полосы термопленки. Проверьте пробником места подключения монтажных проводов, а также изоляции по линии отреза.

При монтаже под ламинат или паркетную доску:
Уложите ламинат или паркетную доску поверх полиэтиленовой пленки согласно инструкции
При монтаже под линолеум, ламинат, ковролин: Уложите защитный материал (ДВП, СМЛ, оргалит, фанеру) поверх полиэтиленовой пленки. На защитный материал наклейте специально предназначенную для укладки мягких напольных покрытий двухстороннюю клеящуюся ленту. Уложите на нее напольное покрытие.
Вся представленная информация имеет рекомендательный характер. Для установки, подключения и обслуживания электрических приборов и/или цепей обращайтесь только к профессионалам, прошедшим cоответствующее обучение и имеющим допуск к работам.Пленочный теплый пол своими руками

В предыдущих статьях я рассказал про укладку кабеля электрического тёплого пола и укладку нагревательных матов.  В этой статье я расскажу про плёночный электрический пол и об его укладке своими руками.

Что такое электрический тёплый пол плёночный

Плёночным пол называется потому, что нагревает поверхность не кабель, а специальная плёнка. Её толщина всего около полмиллиметра. Состоит она из медных проводов и полупроводников из карбона.

Плёнка не излучает электромагнитного поля, так как греет за счёт инфракрасных волн, которые оказывают благотворное влияние на Ваше здоровье. Она греет только те материалы, которые стоят на их пути, и почти не нагревают воздух. За это специфическое свойство обогрева он называется инфракрасный плёночный тёплый пол.

Датчик температуры можно укладывать как по плёнке, так и под ней (по желобку). Какой способ предпочтительнее для конкретных плёнок, уточняйте у продавца или производителя.

Теплоизоляция пола

Выбирайте теплоизоляционный материал, покрытый фольгой. От неё будут отражаться инфракрасные волны в помещение, а не распространяться вниз к соседям.

Раскатайте рулон термоплёнки по поверхности медной полосой вниз. Разрезайте его без опаски, но только по указанным производителем специальным линиям.

Линии расположены на плёнке, поэтому проблем с выбором места отреза не будет. Не допускайте наложения полос друг на друга.

Закрепите термоплёнку строительным скотчем. Установите зажимы или заклёпки под соединительные провода. Обязательно битумной лентой, а затем изоляционной лентой (изолентой) закройте оголённые медные провода, которые остались в местах разреза (только с одной стороны, противоположной от места, где будет расположен терморегулятор).Теперь полоски термоплёнки соедините между собой проводами. Как это сделать?

Правый медный провод первой полоски соедините с правым медным проводом следующей полосы плёнки. И так соедините все полоски тёплого пола. Если ширина рулона плёнки 0,5 метра, то длина одного провода для соединения полосок составит около 0,7 метра.

ВАЖНО!!! Качественно изолируйте битумной, а затем изоляционной лентой все места соединения проводов. Это поможет избежать дальнейших неприятностей связанных с электричеством.

Финишные покрытия на плёночный тёплый пол

Можете использовать в качестве финишного покрытия ковролин, линолеуми другие мягкие материалы. Главное учитывать, что под ними плёнку легко повредить.

Также учитывайте, что пробковый пол, является плохим проводником тепла. В связи с этим, укладка плёночного тёплого пола под это покрытие нецелесообразна, но возможна.

Если возникла необходимость укладки нагревательной плёнки под мягкие покрытия, делайте это в тех местах, которые не будут подвержены большим нагрузкам и повреждениям (шкаф, кресло, диван, секция и другие).

Керамическая плитка не очень подойдёт для такого пола. Плиточный клей на плёнке плохо держится и придётся использовать армированную сетку, чтобы удержать клей. Для плитки лучше применить электрический мат.

Идеальными финишными напольными покрытиями на тёплый пол из плёнки — это ламинати паркетная доска.

Быстрый монтаж и отсутствие специфических строительно-отделочных работ, идеально подходит для тех, кто хочет уложить электрический тёплый пол своими руками.

Можно ли подогревать такое покрытие

Первое, о чем хотелось бы Вам рассказать, можно ли стелить электрический теплый пол под линолеум и какие требования предъявляются к монтажу. Дело в том, что пленочное покрытие может при нагревании выделять токсины, вредные для организма человека.

Помимо этого материал может давать усадку со временем, в результате чего его внешний вид испортится. Ну и последний нюанс – данный вариант покрытия может быть дополнительно теплоизолирован, в результате чего система подогрева будет совсем неэффективной. Как Вы видите, нюансы в выборе подходящего линолеума есть и сейчас мы расскажем, какой из видов подойдет для укладки электрического теплого пола.

Во-первых, существуют натуральные и искусственные материалы.

Желательно отдавать предпочтение первому варианту, т. к. в этом случае при нагреве не будут выделяться вредные вещества.

Во-вторых, производители указывают на упаковке пригодность/непригодность использования изделий под систему электрический теплый пол. Сами понимаете, что нужно выбирать продукцию с соответствующей маркировкой. Ну и, в-третьих, лучше всего себя зарекомендовал по надежности, прочности и теплопередаче многослойный ПВХ линолеум, который мы и рекомендуем покупать для укладки пленочного теплого пола своими руками!

Еще один важный нюанс заключается в том, что существует максимально разрешенная температура подогрева линолеума. Электрический теплый пол должен нагревать покрытие не более, чем на 30оС, что обговаривается даже правилами СНиП. Если проигнорировать данный момент, материал может начать плавиться, появятся потемневшие следы и к тому же вырастит вероятность воспламенения покрытия.

Какой тип нагревателя лучше использовать

Мы уже с Вами рассматривали виды электрического теплого пола, который может быть представлен термоматом, инфракрасной пленкой либо греющим кабелем. Все три варианта подходят для укладки системы подогрева, но лучше всего использовать инфракрасное пленочное покрытие.

Связано это со следующими достоинствами материала:

Во время укладки можно обойтись без стяжки, что позволит сэкономить время, деньги и самое главное – высоту потолка.Ввод инфракрасной системы в эксплуатацию можно осуществлять уже через 1-2 дня после монтажа.

В то же время стяжка застывает около 4 недель.

Пленочный теплый пол под линолеум запросто монтируется своими руками, причем делать это можно даже после капитального ремонта, т. к. данный вид работ «чистый».

Как Вы видите, преимущество такого варианта системы говорит само за себя, поэтому настоятельного его рекомендуем использовать у себя дома. Единственный минус – инфракрасное покрытие боится воды, поэтому осуществлять укладку во влажных помещениях запрещается. К тому же сам линолеум начинает гнить во влажной среде, что сразу же отсекает его использование в ванной, бане, сырых помещениях.

Порядок монтажных работ

Итак, к Вашему вниманию порядок укладки пленочного теплого пола под линолеум своими руками:

Производите расчет системы подогрева, чтобы правильно выбрать мощность инфракрасной пленки и ее размер в соответствии с полезной площадью комнаты.Подготовьте поверхность – удалите старое покрытие и если пол неровный, залейте небольшую стяжку, чтобы выровнять поверхность.После застывания раствора (что может и не понадобиться), постелите по всей поверхности теплоизолирующий материал.

Лучше всего использовать экструдированный пенополистирол.Поверх полистирола проклейте теплоотражающий слой, который повысит КПД системы. Можно «убить одним выстрелом двух зайцев», застелив поверхность пенофолом, который одновременно является и теплоизолирующим и теплоотражающим слоем.

Разрежьте пленку на подходяще куски. Делать это нужно в специально отмеченных местах (указываются производителем). Осуществите монтаж инфракрасного теплого пола под линолеум.

Обращаем Ваше внимание на то, что укладывать пленку внахлест запрещается. Еще одно требование – под мебелью нельзя стелить материал. Также не забываем, что пленочное покрытие должно быть постелено на расстоянии не менее 30 см от других видов обогревателей, чтобы не возник перегрев системы.

Об остальных требованиях к укладке пленочного теплого поламожете узнать в соответствующей статье!

Согласно схеме подключите терморегулятор и датчик температуры к пленке и проверьте работоспособность системы, подсоединив ее к электросети. Если все верно, поверх пленочного покрытия простелите слой фанеры, которая дополнительно защитит материал от механических повреждений.

На фанеру постелите по всей площади комнаты линолеум при включенном подогреве. После этого сделайте прирезку и оставьте все как есть на 2-3 дня.

Когда этот срок пройдет, можно еще раз подрезать края (если это необходимо) и переходить к приклеиванию материала к фанере.

Установите на терморегуляторе уставку не более 30 градусов, на чем монтаж пленочного теплого пола под линолеум и завершается!

Также рекомендуем просмотреть пошаговую видео инструкцию по монтажу инфракрасной пленки, в которой более подробно рассмотрены все этапы работ:

Вот и весь порядок укладки пленочного теплого пола под линолеум своими руками! Как Вы видите, ничего сложного нет и все можно сделать самому, без вызова мастера. Напоследок хотелось бы еще раз отметить, что инфракрасный нагреватель все же лучше, чем электрический (греющий кабель и термомат), поэтому используйте именно эту технологию монтажа в своем доме!

Монтаж инфракрасного пола

Нетрадиционные системы отопления в последнее время весьма широко применяются в современном строительстве.

Они позволяют значительно снизить потребление энергоносителей, что ощутимо сказывается на экономии семейного бюджета. К таким новаторским решениям относится пленочный инфракрасный обогрев помещения. Мы расскажем, как правильно сделать монтаж инфракрасного теплого пола.

Что такое теплый пленочный пол

Теплые инфракрасные пленочные полы– это полиэтиленовая термостойкая пленка, в которую упакованы полосы карбоновой пасты. В свою очередь паста соединяется медными шинами, которые также впаяны в пленку.

В сборе вся конструкция называется ИК термопленкой. Если по шинам подавать ток определенной силы и частоты, то карбоновые элементы начинают испускать инфракрасное излучение с длинной волны от 5 до 20 мкм.

Оно не вызывает нагрев окружающего воздуха и его высушивание, как это делают традиционные радиаторы и обогреватели. Инфракрасные лучи нагревают окружающие предметы – напольное покрытие, стены, потолок, мебель.

Важно знать! Не стоит путать с электромагнитным излучением, которое оказывает вредное воздействие на организм человека, животных и растений.

Такая система обогрева практически не имеет побочных эффектов и экологически чистая. Ученые разных стран мира доказали благоприятное влияние инфракрасных лучей на живые организмы и человека в целом.

Инфракрасный теплый пол технические характеристики имеет такие:

Расход электроэнергии инфракрасного теплого пола напрямую зависит от его площади и режима эксплуатации.

На современном рынке много производителей представляют свои варианты теплых пленочных полов. Все они имеют примерно одинаковые характеристики. Так что какой инфракрасный теплый пол лучше решать Вам.

Толщина термопленки 0,4 мм, что позволяет устанавливать ее под любое напольное покрытие – керамическая плитка, ламинат, паркетная доска, линолеум и ковролин. К тому же такую пленку можно устанавливать и на стены и на потолок. В этом случае обогрев будет происходить по всему объему помещения.

Конечно, установка инфракрасного теплого пола подто или иное покрытие имеет свои особенности. На пример для укладки пленочного пола под ковролин или линолеум на нагревательные полосы следует укладывать фанеру.

Изоляция срезов термопленки битумной лентой

Для того, чтобы теплый ИК-пол уложить под ламинат достаточно укладки гидроизоляционной пленки. Под кафельную плитку теплый полукладывается прямо на цементно-песчаную стяжку и сверху покрывается слоем плиточного клея и плитки.

Как самостоятельно уложить пленочный пол под ламинат

Вооружившись этими знаниями необходимо начертить план размещения нагревательных элементов. На бумаге необходимо отразить места расположения мебели и нагревательной пленки.

Важно знать! Укладка ламината производится на предварительно выровненную поверхность.

Бетонная стяжка не должна иметь перепад, превышающий 1 мм на 2 м погонных. Для того, чтобы тепло от термопленки не уходило через плиты перекрытия к соседям на пол укладывают термоизоляционную подложку. Это вспененный полипропилен толщиной 3-4 мм и имеющий фольгированное покрытие с одной стороны.

Полосы термоизоляции укладывают стык в стык и скрепляют между собой термоизоляционным скотчем. Полосы аккуратно подрезают по периметру помещения. Полосы термопленки отмеряют, режут и укладывают на пол в соответствии с составленным планом.

Разрезать нагревательную пленку можно только в обозначенных на ней местах. Они выделены пунктирной линией и символом ножниц.

Схема подключения нагревательных элементов

Если разрезать пленку по диагонали, то она будет испорчена. Места разрезов расположены примерно через каждые 18 см. Нагревательная пленка не должна подходить к стене ближе, чем на 10 см.

Полосы нагревательной пленки укладывают на подложку одна возле другой с зазором не менее 5 мм, но не более 1 см. Сгибать нагревательный элемент под углом 90 град и более нельзя, так как она выйдет из строя.

Места разрезов термопленки, где разрезаны токопроводящие шины, необходимо заизолировать полосками битумной изоляции, которая поставляется в комплекте теплого пола. Для монтажа контакта вставьте его точно по середине торца токопроводящей шины и плотно прижмите плоскогубцами.

Токоведущие провода зачищают на 5-10 мм острым ножом и зажимают их плоскогубцами в клемме контакта. После этого весь контакт изолируют лоскутом битумной изоляции.

Подключение инфракрасного теплого пола (нагревательных полос) выполняют параллельно медными многожильными проводами с сечением не менее 1,5 мм.кв. Для того, чтобы автоматика терморегулятора теплого пола срабатывала правильно необходимо произвести монтаж термодатчика.


Для этого на расстоянии 20-25 см от стены, на которой будет установлен терморегулятор, перфоратором выполняют штробу глубиной 1-2 см. В нее под нагревательную пленку укладывают датчик температуры.

Обратите внимание! Датчик необходимо укладывать на теплоизоляционную подложку. Иначе он не покажет истинную температуру пола.

После этого производится установка и подключение терморегулятора. Когда он полностью смонтирован и подключен, производится проверка работоспособности теплого пленочного ИК пола.

Все термопленки при включении должны нагреваться. Только после проверки работоспособности можно приступать к укладке ламината на нагревательные элементы.

Теплый пол под ламинат на деревянный пол

В современном строительстве большую популярность снискало напольное ламинированное покрытие. Ламинатимеет вид дерева, но в несколько раз дешевле него. Кроме того, благодаря достаточной теплопроводности, он идеально подходит для создания обогревательной системы «теплый пол».

Исходящее из пола тепло создает комфорт в доме даже в самую холодную погоду. Какой бывает теплый пол под ламинат на деревянный пол и подходит он или нет? Эти вопросы задает себе каждый, кто решил устроить у себя дома эту систему.

Пленочный инфракрасный теплый полпрекрасно сочетается с ламинатом

Главной особенностью этой системы является то, что источники тепла находятся под поверхностью покрытия пола. Выделяемое ими тепло согревает покрытие, которое передает энергию в окружающий воздух. Для каждого вида справедливо любое из следующих утверждений:

Мат электрического теплого пола — компактный и легкий, но он способен эффективно обогреть просторные жилые помещения

Любой из них может быть смонтирован на бетонное основание или на деревянный пол. Теплый пол под ламинат каждого из перечисленных видов обладает своими достоинствами и недостатками.

Трубы водяного теплого пола, перед укладкой верхнего покрытия, заливаются бетонной стяжкой

Полезный совет! Чтобы водяной пол функционировал более эффективно, нужно создать не один контур, а 6 или даже 8. Это позволит более равномерно распределить тепло. Трубки будут короче, поэтому тепловые потери снизятся.

Устройство водяного теплого пола на деревянный пол абсолютно безопасно

Источником тепла при таком устройстве является нагретая вода, циркулирующая по трубкам, которые расположены непосредственно под ламинатом.

Современная промышленность выпускает трубную продукцию для этих целей, изготовленную из новейших материалов с применением инновационных технологий. Благодаря этому полиэтиленовые и металлопластиковые трубы обеспечивают полную безопасность эксплуатации системы. Любые протечки воды исключены.

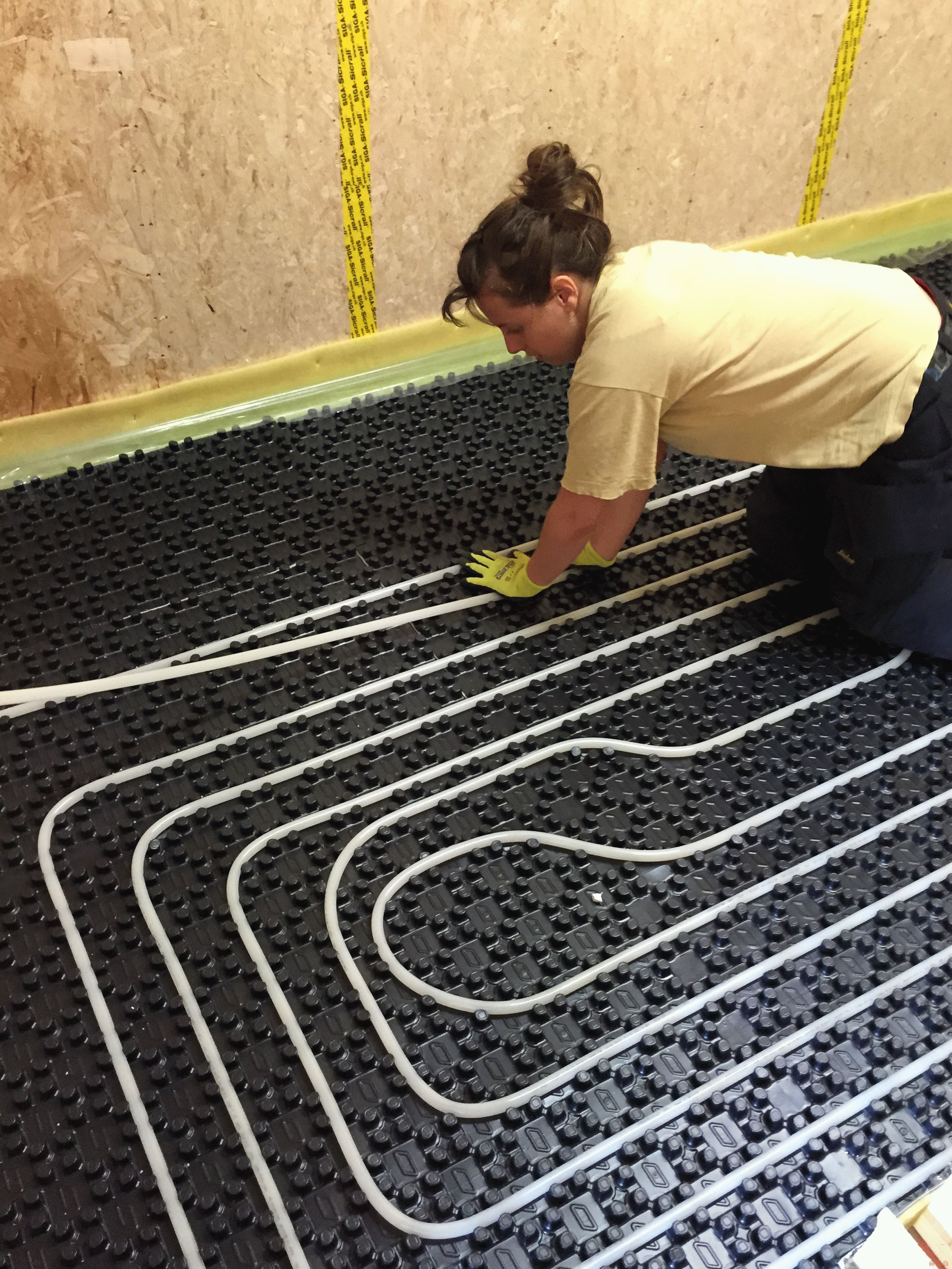

Начальный этап обустройства водяного теплого пола — укладка трубы из сшитого полиэтилена на теплоизоляционную подложку

Для укладки водяного теплого поланеобходимо по периметру комнаты уложить демпферную ленту. Потом поверх чернового основания устроить гидро- и теплоизоляцию, разложить арматурную сетку.

Затем трубы укладываются параллельным либо спиральным способом. В первом случае рисунок похож на змейку, а во втором на спираль. Концы трубы замыкаются на отопительный контур, так, чтобы вода свободно циркулировала внутри.

Варианты укладки труб водяного теплого пола

Следующий этап – это заливка всей конструкции песчано-цементной смесью. Получившаяся стяжка выравнивается под укладку ламината. В процессе циркуляции теплоносителя по трубам, цемент будет прогреваться, равномерно передавая тепло ламинату.

Данный тип теплого пола имеет ряд преимуществ:

Комбинирование различных вариантов обустройства «пирога» водяного теплого пола внутри одного жилого пространства

Такая система абсолютно безопасна и для монтажа на деревянном полу. Теплый пол под ламинат, устроенный этим способом прослужит длительное время.

Устройство электрического типа теплого пола

Принцип действия системы основан на свойстве проводников нагреваться при прохождении по ним электрического тока. Нагревательным элементом является специальный саморегулирующий электрический кабель.

Он способен автоматически менять сопротивление на тех участках, где зафиксирован перегрев. Это необходимо во избежание перегорания. Кабель выпускается одножильным и двужильным.

Чаще всего маты электрического теплого пола укладывают рядом и параллельно друг другу

Перед началом монтажа, поверхность выравнивают и делают тонкую песчано-цементную стяжку до 0,3 см. толщиной. Если необходимо, под нее устраивают теплоизоляцию.

Высыхание произойдет через 3 дня. Только после этого можно крепить монтажную ленту. Затем необходимо закрепить терморегуляторв удобном месте и уложить кабель согласно инструкции, имеющейся на упаковке.

По завершении укладки, вновь делается стяжка от 3 до 10 см. толщиной.

Полного высыхания она достигнет только через месяц. Только тогда можно уложить напольное покрытие. Для этого очень хорошо подойдет, производимый в Германии водостойкий ламинат 33 класса 12 ммтолщиной.

Поверх электрических матов необходимо сделать бетонную стяжку толщиной от 3 до 10 см

Главные преимущества:

Из недостатков необходимо указать следующие:

Этапы обустройства электрического теплого пола

Произведенный в Германии, водостойкий ламинат 33 класса 12 мм прекрасно сочетается с электрическим типом теплого пола.

Полезный совет! Для устройства теплого пола у себя дома лучше покупать двужильный кабель. Его гораздо легче укладывать.

Особенность использования электрического типа теплого пола заключается в выборе оптимального режима, при котором обеспечивается достаточный нагрев при оптимальном использовании электроэнергии.

Инфракрасный пленочный теплый пол

Это самая инновационная система теплого пола. Представляет собой пленку, которая в результате воздействия электрического тока, способна излучать инфракрасный диапазон электромагнитных волн.

Данный диапазон спектра невидим человеческому глазу, но ощущается кожей, как тепло. Половина солнечной энергии – это инфракрасные лучи. Отсутствие накаливающихся элементов – главная особенность этого материала.

Инфракрасный пленочный теплый пол — современная система эффективного отопления в доме

В монтаже такая система является самой удобной.

Достаточно на выравненное основание уложить теплоотражающее покрытие, а уже на него инфракрасную пленку. Финишное покрытие, которым может быть, произведенный в Германии водостойкий ламинат33 класса 12 мм толщиной, укладывается непосредственно на саму пленку. Нет необходимости устраивать стяжку, что является длительным и трудоемким процессом.

Полезный совет! Под ламинатлучше класть подложку не из вспененного полиэтилена, как это чаще всего делается в обычных условиях, а туплекс или изоплат. Эти материалы обладают водонепроницаемыми свойствами.

Схема обустройства «пирога» инфракрасного теплого пола

Достоинства инфракрасной пленки:

Недостатками являются:

Укладка ламинатана пленочный инфракрасный теплый пол

Особенностью эксплуатации такого пола является крайняя осторожность. Он боится грубого механического воздействия.

Поэтому не стоит ставить на такую поверхность тяжелую мебель. Это может повредить пленку и вывести ее из строя. Лучше использовать такую систему в открытых помещениях.

Каждый хозяин самостоятельно выбирает тип теплого пола для устройства у себя дома. Решение принимается в зависимости от предпочтений и наличия финансовых возможностей.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости уложить инфракрасный теплый пол своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Видео

Источники:

https://leroymerlin.ru/advice/elektrotovary/montazh-plenochnogo-teplogo-pola/

http://babyremont.ru/o-remonte-poverhnostej/o-remonte-polov/chto-takoe-tyoplyj-pol-iz-plyonki-kak-ulozhit-elektricheskij-plyonochnyj-tyoplyj-pol-svoimi-rukami.html

Как правильно стелить теплый пол под линолеум?

http://sdelai-pol.ru/montazh-infrakrasnogo-teplogo-pola

Теплый пол под ламинат на деревянный пол: виды и особенности

Покрытие для водяного и электрического теплого пола: что можно класть

Делать подогрев пола надо с учетом того, какое финишное покрытие вы хотите видеть. Каким может быть покрытие для теплого пола, какое из них лучше, какое хуже, а какое вообще лучше не применять.

Содержание статьи

Как подбирать покрытия на пол с подогревом

В принципе, любое покрытие будет проводить тепло, просто в разной степени. Те, которые обладают лучшей теплопроводностью, нагреются от меньшего количества тепла. А это означает, что затраты на отопление будут меньше. Но следует сказать, что затраты больше зависят от того, насколько хорошо и качественно сделана теплоизоляция под теплым полом. Напольное покрытие влияет лишь в небольшой степени. Тем не менее, выбирать материалы для укладки на теплый пол лучше с учетом специфики использования.

Финишное покрытие теплого пола надо выбирать по характеристикам

Дело не только в том, что на пол с подогревом имеет смысл класть материалы, которые хорошо проводят тепло. Хорошо проводить тепло должен и монтажный слой — клей, например. Это тоже важно. Еще один момент — стойкость материалов и красок к повышенным температурам, их перепадам. Ну, и надо обращать внимание на наличие химии в составе. При подогреве того же ПВХ линолеума, который теоретически может быть уложен на теплый пол, могут выделяться вещества далеко не полезные. Материал тестируется в обычных условиях и в таком режиме он безопасен. А как поведет себя при повышенной температуре никто не знает. Проводить испытания на себе и семье — вряд ли кто-то пойдет на такое, разве что по незнанию.

Материалы, которые можно использовать

В общем, не так много покрытий, удовлетворяющих всем требованиям. Из всего разнообразия остается всего пять материалов:

  • Керамика и натуральный камень.
  • Специальный ламинат.
  • Древесина (с кучей оговорок).
    • Доска пола.
    • Инженерная доска.
  • Кварцвиниловая плитка.
  • Эпоксидные и полимерные полы.

Есть еще некоторые виды линолеума, но далеко не все. Те, что класть на теплый пол можно, имеют негуманную цену. Так что не многие решаются на приобретение. Можно рассматривать пробковое покрытие — мягко, натурально. Но пробка — хороший теплоизолятор, так что именно в сочетании с подогревом ее вряд ли стоит класть.

Чтобы отопление было эффективным, важна теплопроводность

Как видим, выбор действительно небольшой. Но разрабатываются новые типы покрытий, например, появилась кераминовая плитка. Ее еще называют мягкой керамикой. Напоминает кварцвинил, но содержит керамику. В общем, есть надежда, что придумают что-то действительно красивое, хорошо проводящее тепло и по стоимости приемлемое. Но, пока, и кварцвинил, и керамин очень дорогие.

Плитка, керамогранит, камень на теплый пол

Лучшее финишное покрытие для теплого пола — керамическая плитка любого вида (керамогранит тоже) и натуральный камень. Они имеют очень хорошие показатели по теплопроводности. Мало того, клей, на который они монтируются, тоже имеет нормальную теплопроводность. С этой стороны все отлично. Для коридора, кухни, ванной и санузла — это лучшее покрытие. Практичное, долговечное, легкое в уборке. В паре с подогревом еще и комфортное. Даже босыми ногами на теплом плиточном полу стоять приятно. Но жесткое. Это да, от этого никуда не деться.

Самое лучшее покрытие — с самым высоким коэффициентом

В комнатах плитку в нашем климате не кладут — жестко и холодно, даже на пол с подогревом. По внешнему виду есть уже любые варианты. Даже те, которые вполне достоверно изображают из себя древесину или камень, или мрамор. Но у нас даже натуральный мрамор в жилых комнатах не используют, даже если могут себе позволить. Разве что в парадной гостиной. В том помещении, где обитают домашние, кладут более приятное покрытие. Ведь тактильно и камень, и плитка остаются слишком твердыми.

Плюсы и минусы

К плюсам применения керамики и камня на теплом полу можно отнести тот факт, что при укладке на водяной подогрев, это покрытие будет дополнительно служить защитой от механического воздействия. То есть, слой бетона над трубами можно делать минимальный. Еще один плюс: на маты из греющего кабеля плитка укладывается сразу. То есть, на расстеленный мат наносят слой плиточного клея (для теплого пола) и кладут плитку. Правда, основание должно быть ровным.

Натуральный камень и керамическая плитка лучше всего передают тепло

Еще стоит упомянуть о высокой теплоемкости керамической напольной плитки, керамогранита и камня. Это значит, что на прогрев пола потребуется значительное время. Но и остывать он будет медленно. А отнести это можно как к достоинствам, так и к недостаткам. Если дом постоянного проживания отапливаемый постоянно — это плюс. Масса на полу служит для стабилизации температуры. Для домов периодического посещения — это минус. Ведь в таком случае важно быстро нагреть воздух, а с плиткой или камнем так не получается.

Наливной пол — полимерный и эпоксидный

Для нашего рынка наливной пол — это новинка и опыта эксплуатации с теплыми полами немного. С точки зрения теплопередачи материал идеален, так как укладываться может без промежуточного слоя, сразу на бетонное основание. Вот только основание должно быть ровным. Так что при заливке теплого пола, надо стяжку лить как можно ровнее. В принципе, это и в ваших интересах. Чем меньше неровностей, тем меньше потребуется состава для полимерного пола. А он недешевый. Вы собираетесь его греть. Так что нужен материал с гигиеническим сертификатом. Делают такие в основном в Европе. Цену себе можете представить.

Новомодные наливные полы хорошо передают тепло

Пару слов о том, чем лучше покрыть теплый пол — эпоксидным или полиуретановым составом. Вообще, полиуретан более прочный, стойкий к появлению царапин, после затвердения ничем не пахнет. Но имеет выше стоимость. Хотя, экономить в данном случае нецелесообразно. А вообще, отзывов об использовании пары — полимерные полы+подогрев, нет. Так что и сказать точно вам никто не сможет хорошее это покрытие для теплого пола или не очень.

Ламинат как покрытие для теплого пола

Укладывать на пол с подогревом обычный ламинат точно не стоит. Дело не только в том, что он будет плохо проводить тепло. Дело еще и в том, что он не рассчитан на эксплуатацию при повышенной температуре. Что там будет выделяться — никто вам не скажет. В таком режиме (при температуре) он просто не тестировался. А так как материал явно не натуральный, что-то выделяться будет. И как отреагируют пленки/краски на нагрев тоже неизвестно. Были случаи, когда ламинат на темном полу темнел. А еще стыки расходятся, начинают скрипеть.

Ламинат как покрытие для теплого пола довольно популярно

Так что специальный ламинат для теплого пола не просто так имеет цену значительно выше. Во-первых, основание у него многослойное и слои имеют разное направление. Это надо, чтобы размеры при изменении температуры и влажности изменялись как можно меньше. И материалы применяются те, которые на повышение температуры не реагируют. Не темнеют, не выцветают, не пахнут, по минимуму расширяются и сжимаются. И замки разработаны более надежные, которые при нагреве не расходятся. Так что, хоть внешне отличий нет, на самом деле они имеются и довольно существенные.

И еще момент: ламинат как финишное покрытие теплого пола требует специальной подложки. Обычная выравнивает микронеровности и выполняет задачу звукоизоляции. А если применяют пробку, так еще и теплоизоляцию немного улучшает. А подложка под ламинат для теплого пола, наоборот, имеет хорошие (лучше, чем у всех других) свойства по теплопроводности. Так что и она не такая, как для обычного ламината.

Достоинства и недостатки

Если говорить о полах с подогревом в помещениях, то выбор совсем невелик. Это ламинат, дерево и инженерная доска. Можно еще добавить кварц-винил, но он из разряда «жестких» покрытий. Из всех этих материалов ламинат и кварц-винил укладываются проще. Причем только ламинат можно разобрать и сложить заново в процессе эксплуатации. Все остальные покрытия наклеиваются или прибиваются и демонтировать их проблематично. Второй плюс ламината — это более низкая стоимость. Даже несмотря на то, что ламинат для теплого пола, по сравнению с обычным, гораздо дороже.

Если ламинат уложить на теплый пол, он будет проводить тепло, но не так хорошо, как плитка или даже древесина

А недостаток — не слишком высокая теплопроводность. Этот показатель ниже чем у древесины и линолеума. А еще наличие подложки. Так что если говорить об эффективности отопления, то ламинат как покрытие для теплого пола — не самый лучший выбор.

Кварцвиниловая плитка (Арт-винил или гибкий ламинат)

Кварц-виниловая плитка состоит из кварцевого песка (60-80%), винила и красителей. Есть две разновидности — для укладки методом плавающего пола (с замками), для монтажа на клей. Для теплого пола лучше второй вариант, так как под покрытием точно не будет воздушных пузырей. А как известно, воздух — отличный теплоизолятор. Нам же нужно как можно более эффективно это тепло проводить. Так что как покрытие для теплого пола, лучше использовать клеевую кварцвиниловую плитку.

Этот материал появился не так давно. Сочетает в себе достоинства ламината и линолеума. Он также легко укладывается, как ламинат, так же практичен как линолеум. Что касается внешнего вида, то в большинстве случаев имитируется паркет и разные виды древесины. Но есть и имитация камня, плитки и т.д. То есть, его можно укладывать и в технических помещениях, и в жилых. Как он «на ощупь»? Больше похож на тонкий линолеум, но нет ощущения «липкости», которая иногда присутствует у глянцевых ПВХ покрытий.

Кварцевая плитка для теплого пола — неплохой вариант

Как напольное покрытие для теплого водяного или электрического пола имеет среднюю эффективность. Показатели близки к древесине — R=0,25 Вт/м*К. По сравнению с ламинатом (1-1,5 Вт/м*К) показатель лучше. Но этот коэффициент больше характеризует теплоизоляционные свойства. Если говорить о способности передавать/пропускать тепло, то она снова-таки, близка к древесине. А конкретно — к характеристикам ясеня.

Недостатки — цена (дорого), наличие химической составляющей (винил) и отсутствие опыта длительной эксплуатации в качестве напольного покрытия для теплого пола. В смысле, кварцвиниловую плитку на теплый пол укладывали, но как долго она будет служить — пока неясно. Не так много времени прошло.

С каким типом подогрева совместим

Укладывать кварц-винил можно на водяной теплый пол или электрические нагреватели в стяжке. Тут никаких нюансов кроме того, что основание должно быть ровным. Допустимые перепады — 1-2 мм на 2 метра при условии отсутствия резких перепадов высоты.

Арт-винил или кварцвинил, гибкий ламинат — все это названия одного покрытия

Этот тип напольного покрытия, как и ламинат, можно класть на пленочный теплый пол. Просто поверх, без стяжки или дополнительного слоя. Но тут такой момент: покрытие мягкое и перераспределять нагрузку как ламинат не может. То есть существует вероятность продавливания покрытия и пленки под ножками тяжелой мебели. Ведь под пленку укладывают пусть тонкую, но мягкую подложку.

Деревянный пол с подогревом

Деревянный пол — один из самых красивых и, пожалуй, самых комфортных. Бывает из деревянного массива или натуральный штучный паркет. Они отличаются внешне, но как финишное покрытие теплого водяного или электрического пола ведут себя одинаково. С повышением температуры появляются и увеличиваются щели. Ситуацию улучшить может поддержание достаточного уровня влажности — не ниже 40%, но лучше 60% и выше. Но щели все равно будут.

И тот и другой материал (доски и паркет) может укладываться на водяной пол или на электрический. Чтобы не городить под дощатый пол стяжку, трубы водяного пола укладывают в специальные металлические лотки, которые размещают между планками чернового деревянного пола. А дальше уже настилают доски. Но эффективность такой системы невелика, так как много тепла теряется.

Чистовое покрытие для теплого пола — деревянный пол, паркет или инженерная доска

Лучше обстоит дело, если покрытие для теплого пола не дощатый пол, а инженерная доска. Это двухслойное покрытие. В основе лежит многослойная фанера, а на нее приклеены тонкие дощечки натуральной древесины. Такая структура более стабильна, щелей меньше.

Этот тип финишной отделки для пола, как и паркет и паркетная доска, приклеиваются к стяжке. Есть коллекции, плашки в которых имеют ровные края, есть с замками типа шип-паз. Однако, для данного покрытия поддержание стабильной влажности еще более важно. Наклеенный на основу тонкий слой древесины при значительном понижении влажности, может выгнуться.

Линолеум на теплый пол

Линолеума не было в списке покрытий, которые рекомендованы к использованию как финишное покрытие для теплого пола. А все потому, что не все виды линолеума можно использовать. И дело не в том, что некоторые виды имеют основу, которая плохо проводит тепло. Их действительно не стоит использовать. Но это далеко не единственное ограничение.

Не менее важен состав. Без особых опасений можно на теплый пол класть натуральный линолеум — мармолеум. Он не содержит химических веществ, но он сделан на основе льняного масла. При подогреве он может выделять его запах. Для аллергиков это небезопасно. Так что даже натуральный линолеум не совсем безвреден.

Финишное покрытие из линолеума для теплого пола — не самое лучшее, но и не самое худшее решение

Еще можно укладывать покрытия, которые разрабатывались для применения на полах с подогревом. Они стоят гораздо дороже обычного ПВХ линолеума, но и делают его не из ПВХ, а из более дорогих составляющих, но которые нормально переносят нагрев.

Технология укладки теплого пола своими руками: мастер-класс!🔨

Для создания теплой и комфортной атмосферы в доме используются не только традиционные системы отопления, но и другие методы, среди которых – теплый пол. Что это за система и как правильная технология укладки теплого пола поможет повысить комфорт проживания в домах и квартирах? Подробнее об этом и пойдет речь в данной статье.

Теплый пол своими руками

Содержание статьи

Что такое теплый пол

Это специальная система, предназначенная для поддержание температуры пола в необходимых диапазонах. Теплый пол позволяет поддерживать оптимальную температуру в доме или квартире независимо от времени года. Чаще всего применяются водяные и электрические системы подогрева. Конструкция водяного пола состоит из трубопровода, по которым течет вода, и специального устройства, нагревающего жидкость и распространяющего ее по всей системе. Трубки монтируются в бетонную стяжку.

Теплый водяной пол

Электрические системы состоят из регуляторов и специальных нагревательных элементов (матов). При монтаже системы эти маты укладываются под напольным покрытием. Как вариант, поверх матов можно уложить керамическую плитку или залить самовыравнивающейся смесью. Готовая конструкция обладает высокой прочностью и безопасностью. К тому же правильно смонтированный теплый пол прослужит не один десяток лет.

Устройство теплого пола

Несколько слов об экономии

Если рассматривать теплые полы с экономической стороны, то их выгода проявляется лишь в некоторых случаях. В первую очередь, при монтаже электрической системы нагревательные маты необходимо выбирать в соответствиями с размерами поверхности пола, которая будет нагреваться. Использование слишком больших матов приведет к перерасходу электроэнергии. При условии, что электрическая система будет оснащена регулятором температуры, можно с уверенностью сказать, что стоимость центрального отопления будет равна стоимости отопления теплыми полами. Но дом при этом должен быть хорошо изолирован и оборудован качественными пластиковыми окнами.

Насколько выгоден теплый электрический пол

Обратите внимание! Эксплуатация водяных теплых полов обходится владельцам намного дешевле, чем электрическая система, поэтому их часто используют в качестве основного источника тепла в доме.

Водяные теплые полы или электрические

Преимущества и недостатки

Плюсы

  • равномерное распределение тепла по площади помещения;
  • система не создает никаких проблем людям, страдающих от астмы или аллергии;
  • вырабатываемая энергия является абсолютно безопасной;
  • простой монтаж и эксплуатация теплого пола;
  • установленная система не занимает полезное пространство в доме;
  • конвекционные потоки при использовании системы подогрева пола отсутствуют.

Минусы

  • высокая стоимость электроэнергии при сравнении с другими видами топлива;
  • наличие терморегулятором и умелое их использование является обязательным условием при эксплуатации теплого пола;
  • при возникновении какой-либо неисправности необходимо демонтировать напольное покрытие;
  • система не используется в больших производственных помещениях (их отопление не выгодное с экономической точки зрения).

Минусов у теплого пола мало, поэтому данная система и пользуется большой популярностью и современный строительный рынок предлагает несколько видов таких систем.

Что влияет на энергопотребление теплого пола

Особенности теплообмена в комнате

Как выглядит водяной теплый пол

Классификация теплых полов

Благодаря желанию людей улучшить качество жизни появились новые системы подогрева пола. Речь идет о таких видах, как инфракрасный пол, термоматы, кабельная и водяная системы. Рассмотрим каждую из разновидностей отдельно.

Классификация теплых полов

Инфракрасный

Под термином «инфракрасный теплый пол» подразумевается система, основой которой является тонкая нагревательная пленка. При подключении системы к питанию углеродная пленка излучает инфракрасные лучи, нагревающие не воздух в помещении, а предметы. Система успешно используется в качестве дополнительного или основного вида отопления дома. К преимуществам данной разновидности относится универсальность системы, ведь ее можно монтировать под любое напольное покрытие.

Инфракрасный теплый пол

Читайте также: Подключение теплого пола

Термоматы

Это современный метод подогрева пола, при котором на основание укладываются специальные маты, питающиеся от электричества. При монтаже термоматов уровень пола в доме остается практически неизменным. Функцию нагревательного элемента в термоматах выполняет карбон (углеродный порошок).

Термоматы или тонкокабельный пол

Кабельный

Классическая система подогрева пола, состоящая из нагревательных секций. Изначально в домах монтировались одножильные электрические полы, но со временем система модернизировалась. Теперь кабельная система представляет собой двужильный теплы пол или специальный экран, выполненных из фольги. Монтаж и эксплуатация системы очень просты, из-за чего кабельный пол пользуется высоким спросом на рынке.

Кабельный теплый пол

Водяной

Одна из самых распространенных разновидностей теплого пола, используемая преимущественно в коттеджах или частных домах. Если говорить о старых многоэтажных домах, то монтировать водяной пол там не рекомендуется из-за возвращения охлажденной воды из контура теплого пола обратно в стояк. Это приведет к тому, что соседи будут из крана получать не горячую воду, а прохладную. К основным преимуществам теплого водяного пола можно отнести экономию на электричестве. Если технология монтажа была соблюдена, то водяная система будет работать практически со всеми видами напольных покрытий.

Водяной теплый пол

Профильные маты для укладки теплого пола

Сравнительная характеристика

Поскольку водяные и электрические системы подогрева пола являются основными, важно ознакомиться с их сравнительными характеристиками. Ниже приведены некоторые вопросы для сравнения разных видов систем.

Теплый пол — какой лучше выбрать

Таблица. Сравнение разных систем теплого пола.

ВопросВодяная системаЭлектрическая система
Есть ли ЭМИ?ОтсутствуетВ зависимости от вида используемого кабеля электромагнитное излучение возможно
Возможен монтаж в квартирах?Исключительно в новых многоэтажных домах при условии, что там есть отдельное подключениеДа
Просты ли системы в управлении?НетДа
Сколько времени занимает монтаж?Много, из-за выполнения бетонной стяжкиНемного
Какие финишные покрытия можно укладывать?Практически всеНекоторые виды напольных покрытий укладывать нельзя
Простота обслуживанияСложное обслуживание и ремонтПри установке ИК полов обслуживание простое

Выбор теплого пола

Выбирать тот или иной вид теплого пола необходимо с учетом не только своего бюджета, но и места дальнейшей установки. Как только система будет выбрана, а все материалы закуплены, можно приступать к монтажу.

Калькулятор длины контура труб теплого пола

Перейти к расчётам

ТОП-3 популярных производителей электрических теплых полов

Caleo

Пленочный инфракрасный теплый пол Caleo предназначен для быстрого монтажа системы обогрева «теплый пол» методом «сухого монтажа», без стяжки и пыли. Идеально подходит при косметическом ремонте под ламинат, ковролин, линолеум и паркетную доску.

Caleo

Плюсы

  • высокое качество;
  • отличная теплоотдача;
  • в комплекте все необходимое для монтажа;
  • инструкция по установке и монтажу в комплекте.

Минусы

  • повышенная хрупкость пленки.

теплый пол caleo

Rehau

Теплый пол Rehau электрический представляет собой систему двужильных саморегулирующих кабелей фиксированной длины, обладающих повышенным сопротивлением. Снаружи они покрыты двойным слоем изоляции и защитной оплеткой.

Rehau

Плюсы

  • отличное качество;
  • монтаж под любое покрытие;
  • оптимальное распределение тепла.

Минусы

  • относительно высокая стоимость.

rehau solelec

Devi

Электрический теплый пол Devi производится в Дании. Продукцию компании отличает высокое качество, доступная цена и универсальность. Все комплектующие данной торговой марки подходят к любому типу теплых полов выпускаемых этим производителем.

Devi

Плюсы

  • простой монтаж;
  • не сушит воздух;
  • гарантия от производителя;
  • срок службы более 20 лет.

Минусы

  • высокое энергопотребление.

теплый пол devi

Технология укладки водяного пола

Процесс укладки теплого пола достаточно сложный, поэтому его разделяют на несколько этапов – подготовка, монтажные работы и выполнение стяжки. Ниже приведены пошаговые инструкции для каждого из вышеуказанных этапов.

Укладка теплого пола

Подготовительный этап

Шаг 1. Демонтируйте старое напольное покрытие, удалив все лаги и доски. На основании пола можно оставить остатки кирпича.

Удалите старый пол

Шаг 2. Так выглядит пол после полного демонтажа досок.

Демонтируйте все доски

Шаг 3. Удалите лаги, чтобы основание было готов к дальнейшей работе.

Подготовьте основание для дальнейшей работы

Шаг 4. Используйте лазерный уровень для определения высоты будущего пола. Ориентироваться нужно на входную дверь в помещении.

Воспользуйтесь лазерным уровнем

Шаг 5. Нанесите на стены разметку. Одна метка указывает на толщину слоя утеплителя, а вторая – на границу между трубами системы и стяжкой.

Нанесите разметку на стены

Шаг 6. Нанесите метки на стены комнаты по всему ее периметру, ориентируясь по лазерному уровню.

Опирайтесь на показатели лазерного уровня

Шаг 7. Выполните еще два уровня разметки, основываясь на высоте стяжки и слое керамзита.

Выполните все необходимые разметки

Шаг 8. Засыпьте основание песком и равномерно распределите его по поверхности. Засыпать черновой пол нужно до нижней отметки.

Засыпьте основание песком

Шаг 9. Уплотните песок и выровняйте его повторно. Уплотнение должно проходить в несколько этапов, так что торопиться здесь не нужно.

Выровняйте и уплотните песок

Шаг 10. Защитите трубы коммуникаций при помощи энергофлекса (специальных теплоизоляционных труб, выполненных из полиэтилена).

Используйте энергофлекс для защиты коммуникации

Шаг 11. Заделайте все отверстия в стенах, в которых ранее были лаги, используя для этого цементный раствор и небольшие куски кирпича.

Замаскируйте отверстия в стенах

Шаг 12. Уложите слой гидроизоляции, зафиксировав его скотчем при необходимости.

Постелите слой гидроизоляции

Шаг 13. Приступайте к установке маяков на специальные кубики, выполненные из пеноблока. Данные кубики необходимо расставить по поверхности пола. Рекомендуемая высота кубиков – 9 см, а расстояние между ними – 1 м.

Расставьте кубики по поверхности пола

Шаг 14. После расстановки кубиков поставьте маяки – прочные профили, изготовленные из металла.

Выставьте маяки

Шаг 15. Выставляйте кубики в местах стыка металлических маяков. Чтобы стыковка проходила правильно, маяки нужно аккуратно подрезать.

Укрепите стыки металлических маяков

Шаг 16. Ориентируйтесь на линию стяжки на стене при выставлении маяков.

Ориентируйтесь на линию стяжки

Шаг 17. После выставления всех маяков зафиксируйте их, прикрутив саморезами к ранее установленным кубикам.

Закрепите маяки саморезами

Шаг 18. Сделайте черновой пол под небольшим уклоном. Для этого некоторые кубики можно вдавливать в песок. Рекомендуемый перепад на 1 метр должен составлять 5 мм.

Вдавливайте кубики в песок для получения уклона

Шаг 19. Установите дополнительные кубики, расставив их между основными. Это позволит увеличить прочность пола.

Расставьте дополнительные кубики

Шаг 20. Смешайте цементную смесь с керамзитом (2 кг цемента и 10 кг песка на 1 мешок керамзита).

Приготовьте смесь из керамзита

Шаг 21. Высыпьте готовую смесь из керамзита на основание пола, а затем разровняйте ее. Засыпайте керамзит сначала с дальнего конца комнаты.

Засыпьте основание керамзитом

Шаг 22. Накройте слой из керамзита приготовленным цементным раствором. Выровняйте его при помощи мастерка, чтобы поверхность получилась ровной.

Засыпьте основание цементным раствором

Шаг 23. Ориентируйтесь на установленные маяки, выровняйте стяжку с помощью правила. Поверхность маяков не замазывайте, поскольку их нужно будет извлекать из стяжки.

Выровняйте стяжку правилом

Шаг 24. Удалите маяки через двое суток, когда стяжка высохнет. Для этого нужно выкрутить фиксирующие саморезы.

Через два дня удалите маяки

Шаг 25. Заделайте все щели и трещины, которые появилась после удаления маяков, раствором из цемента.

Замаскируйте образовавшиеся щели

Монтаж труб

Шаг 1. Система подогрева пола сохраняется на основе газового котла, а сама батарея будет питаться от контура. Чтобы отключать радиатор и саму систему, необходимо устанавливать специальные краны. Ниже на фото представлена работа системы подогрева пола.

Контур подачи и контур обратки

Схема подключения теплого пола

Как должны располагаться краны

Расположение циркуляционного насоса

Шаг 2. Установите трубы и соединители для оборудования радиатора. В качестве уплотнителя используйте герметик или сантехнический лен.

Используйте герметик для фиксации соединений

Выполните монтаж выхода из батареи

Фото процесса монтажа

Установка крана

Шаг 3. Выходы из батареи должны выглядеть, как на фото. Один из выходов используйте для подключения системы.

Выход из батареи готов

Шаг 4. Приклейте демпферную ленту по всему периметру комнаты. Для этой цели используйте клей.

Поклейка демпферной ленты

Шаг 5. Уложите слой утеплителя на черновую стяжку. Для фиксации отдельных полос материала нужно использовать обычный скотч.

Монтаж мультифольги

Шаг 6. Поверх фольги уложите армирующую сетку, соединяя отдельные ее части проволокой.

Соедините части сетки проволокой

Шаг 7. Установите трубу, которая идет к обратке системы, а затем подключите ее.

Процесс подключения трубы

Шаг 8. Подключите трубу диаметром 20 мм к батарее, а точнее — ко второму ее выходу.

Подключение трубы водяного теплого пола

Шаг 9. Поместите трубу на пол и прикрепите ее пластиковыми хомутами к ранее уложенной арматурной сетке. Труба при этом должна быть без изломов.

Фиксация трубы пластиковым хомутом

Используйте промышленный фен для нагрева

Шаг 10. По возможности уложите трубу системы подогрева в форме змейки.

Уложите трубу змейкой

Шаг 11. Направьте обратную трубу в специальные патрубки, выполненные из металла. Эти патрубки ведут в подвальное помещение.

Направьте концы труб в специальные патрубки

Заполните пустоты монтажной пеной

Шаг 12. Части сетки, поднимающиеся над уровнем пола, закрепите на основании дюбелями.

Выполните дополнительную фиксацию сетки

Шаг 13. Установите циркуляционный насос, подключив его к обратке. Также к системе необходимо подключить краны: один для перекрытия входа к обратке, а второй – для перекрытия естественной циркуляции.

Выполните монтаж кранов

Шаг 14. Соберите регулирующий узел и подключите все трубы системы. Затем выполните тестовый запуск теплого пола, чтобы выявить возможные неисправности. Если все в порядке, то можно приступать к следующему этапу.

Сборка узла регулировки

Так выглядит процесс сборки

Подключите трубу

Выполнение стяжки

Шаг 1. Установите специальные металлические маяки для получения ровной стяжки. Их необходимо расположить на бетоне (небольших его кусочках).

Установка металлических маяков

Шаг 2. Закрепите кусочки бетона цементным раствором, зафиксировав его на основании.

Зафиксируйте куски бетона

Шаг 3. Для фиксации маяков на бетоне используйте саморезы. Проследите, чтобы все маяки выставлялись по уровню.

Закрепите маяки при помощи саморезов

Обратите внимание! Начинать установку маяков желательно со стороны входящей двери. Так будет легче подобрать высоту маяков по отношению к дверному порогу.

Шаг 4. Строго соблюдайте пропорции при замешивании бетонного раствора.

Соблюдайте рекомендуемые пропорции

Шаг 5. Готовый раствор распределите по поверхности пола равномерно. Перед заливкой трубы должны быть заполнены водой. Это важно.

Распределение бетона по поверхности

Шаг 6. Используйте правило для выравнивания бетонной стяжки. Ориентируйтесь по выставленным маякам.

Используйте правило для выравнивания бетона

Шаг 7. Для полного высыхания цементной стяжки требуется не менее 3 недель. После этого можно укладывать напольное покрытие.

Высыхание стяжки после выравнивания

Последующий уход

Сразу после укладки финишного покрытия ходить по полу нельзя, нужно выждать некоторое время. То же самое можно сказать о тяжелой бытовой технике – выставлять ее можно не сразу. В процессе эксплуатации теплого пола может потребоваться ремонт конструкции. Для этой работы желательно нанимать квалифицированного специалиста. Последующий уход за системой несложный, достаточно поддерживать чистоту напольного покрытия и эксплуатировать ее в соответствии с инструкцией от производителя.

Как ухаживать за теплым полом

Цены на трубы для теплого пола Rehau

трубы для теплого пола Rehau

Видео – Укладка теплого пола под плитку

Водяной теплый пол своими руками – пошаговая инструкция с видео и фото монтажа

На чтение 25 мин. Просмотров 11.4k. Обновлено

Сегодня тёплый водяной пол является популярной системой обогрева, обладающий несложной технологией укладки, имеющий приемлемую стоимость и доступные расходы при эксплуатации. Кроме того, в отличие от электрических систем, излучающих электромагнитные волны, он полностью безопасен для здоровья человека.

Важно, что технология укладки является не сложной, поэтому произвести монтаж водяного тёплого пола своими руками не составит труда практически каждому домашнему мастеру. А важным плюсом самостоятельного монтажа станет снижение общих затрат, что несомненно отразиться на общей стоимости эксплуатации и установке данной системы отопления.

Предлагаем так же узнать как сделать теплый пол в ванной от полотенцесушителя или в квартире от центрального отопления.

Преимущества и недостатки водяного тёплого пола

Основной плюс гидравлических полов — обеспечение горизонтального равномерного прогрева помещения. При этом распространение тепла происходит вертикально, что создаёт здоровый микроклимат, в отличие от радиаторных устройств. Особенно рекомендован монтаж такой системы для помещений с высокими потолками.

Если рассматривать водяные конструкции с эстетической стороны, то они также выигрывают, так как не видны, и не занимают полезного пространства. Помимо этого, как уже говорилось выше, они более экономичны при использовании.

Эффективность работы водяных полов зависит от  хорошей теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Но монтаж такой системы в ванной комнате или туалете имеет свои недостатки — возможность перегрева поверхности, так как чаще нагревательный элемент подсоединяется к полотенцесушителю.

Кроме того, такие полы отрицательно сказываются на высоте помещения, ведь «пирог» подразумевает наличие толстого слоя бетонной стяжки. Также, бетонная заливка значительно утяжеляет конструкцию, поэтому требуется провести работы по укреплению перекрытий.

Устройство водяного тёплого пола

Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой несёт свою функцию. Состоит из: основания, гидро и тепло прослойки, армирующего изделия, нагревательного элемента и стяжки из бетона.

На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.

Важно! Места соединения стен и стяжки, а также границы водяного контура следует проложить демпферной лентой, это поможет компенсировать расширения бетона при изменениях температуры.

Чаще, самостоятельная укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки. Но возможен «сухой» монтаж, он применяется в домах с деревянными перекрытиями.

Какое должно быть помещение, подготовка и выравнивание пола

В связи с тем, что конструкция тяжёлая, с большой протяжённостью труб и соединительных узлов, то монтаж имеет свои технологические особенности.

Вследствие чего нужно производить укладку каждого слоя строго по инструкции. Но сначала мы разберем особенности подготовки помещения.

Смотрите видео

Требования к помещению

 Водяной тёплый пол рекомендован для сооружения в частных строениях – узнайте как произвести монтаж своими руками на бетонный пол. В многоэтажных домах, помимо большой нагрузки на перекрытия, есть риск подтопления квартиры снизу.

Кроме того, контур с теплоносителем присоединяется к общей отопительной системе, но она чаще всего не предназначена для данной цели. Это может привести к холодным стоякам в вашей или в соседней квартире. С этим, связано нежелание соответствующих органов выдавать разрешающую документацию на монтаж данной системы в многоэтажных домах.

К сведению! Сегодня, часто в новостройках монтируют две системы: одну для стандартного отопления, а другую для тёплых полов.

Идеальное решение — делать водяной тёплый пол самому, еще в момент строительства дома. При монтаже конструкции в готовом доме, следует учитывать:

  • высоту потолков, так как такое сооружение приводит к значительному их понижению;
  • размер дверных проёмов — требуемая их высота не меньше 210 см;
  • прочность основания.

Кроме того, показатель потерь тепла должен быть не выше 100 Вт/м2.

Требования к основанию

Как правильно при монтировании водяного пола обязательным условием является наличие ровного и чистого чернового покрытия. Если жильё старое, нужно произвести демонтаж старой половой стяжки, и выровнять основание.

Процесс — сложный и продолжительный по времени, но он необходим. После чего, основание тщательно очищается от мусора и пыли.

Чтобы водяной пол работал хорошо, нужна горизонтальная основа без перепадов, допустимы отклонения не более 10 мм. При обнаружении трещин или изъянов, их нужно заделать.

Если вы владелец нового жилья с панельными перекрытиями, то монтаж нагревательных элементов можно производить прямо на них.

Как выбрать и рассчитать трубы

Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.

Видео

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить – узнайте как это сделать.

В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.

Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.

К сведению! Выбирая контур PE-Xa, его можно самому  протестировать. Отрезок трубы нужно заломить, а затем прогреть этот участок при помощи строительного фена. Если изделие качественное, оно примет изначальную форму.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

Расчёт размера труб

Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.

Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:

  • со схемой расположения водяного тёплого пола;
  • с участками пола, где будет размещаться мебель, и монтироваться сантехника  (трубы под мебелью не устанавливаются).

Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.

Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.

При укладочном шаге:

  • 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
  • 10 см — 10 м.

Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.

Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.

Выбор схемы укладки контура и его монтаж

Выбирая схему монтажа и производя расчёт шага, следует брать во внимание, что жидкость, проходя по контуру, остывает, поэтому установку нужно делать от наружных стен. Это поможет уберечь обогреваемое помещение от проникновения холодного воздуха.

От схемы укладки нагревательного элемента зависит уровень прогрева помещения:

  • «змейка» — наиболее простой способ для самостоятельного монтажа, степень нагрева уменьшается постепенно;
  • «улитка» — процесс сложнее, зато осуществляется равномерный прогрев комнаты с внутренними стенами.

Производя монтаж тёплой водяной конструкции, учитываются данные расчёта и схема укладки. Стандартный укладочный шаг делается 15 см, а контуры длиннее 100 метров, нужно разделить на несколько.  Помимо этого, каждая комната должна иметь отдельный контур.

К сведению! Муфты или фитинги устанавливаются лишь при устранении обрывов или проведении ремонтных работ пола с обогревом.

 Кроме того, подготавливая расчёт и схему, учитывается гидравлическое сопротивление, оно зависит от количества поворотов, чем их больше, тем сопротивление выше. Каждый подсоединённый к коллектору контур должен иметь одинаковое данное значение.

Выбор коллекторно-смесительного узла

Выбор коллектора (см. виды, принцип работы и монтаж коллектора, схема подключения и настройка) напрямую связан с количеством контуров, которые планируется монтировать. Устройство должно обладать столькими выходами, сколько их будет иметь конструкция водяного пола.

Прибор позволяет осуществлять регулировку и подачу нагретого теплоносителя в систему, и отводить его обратно в устройство после отработки.

Самая простая модель корректора имеет лишь вентиля запорного типа, и с помощью него нельзя производить регулировку работы конструкции. Более дорогие устройства оборудованы клапанами для регулировки, они дают возможность самостоятельно устанавливать уровень интенсивности водяных потоков, в отдельности для каждого контура.

Помимо этого, обязательный атрибут любого коллектора — воздухоотводящий клапан и сливной кран, для аварийных случаев. Чтобы устройство работала нормально, следует лишь раз произвести настройку всех клапанов, согласно требуемым параметрам.

Стоит заметить, что чаще устанавливаются не дорогие модели коллекторов. Но если у вас нет потребности в экономии, то лучше купить модель с сервоприводами, и имеющую смесительные узлы. Данный прибор позволяет автоматически регулировать степень нагрева подаваемой воды в водяной пол.

Установка коллектора осуществляется непосредственно в отапливаемом помещении или в комнате рядом. Для монтажа прибора изготавливается специальный шкаф, его стандартный размер 50 на 50, а глубина 12 — 15 см. Размещается он выше поверхности тёплого водяного пола. Не редко, чтобы коллекторный шкаф не портил интерьер помещения, его утапливают в стене.

Видео

Монтаж тёплого водяного пола на бетонную стяжку

Осуществлять самому монтаж тёплой водяной конструкции с бетонной стяжкой — это трудоёмкий и продолжительный процесс, так как требуется около месяца, чтобы бетон застыл.

Сооружение конструкции  состоит из нескольких пошаговых действий, о них мы расскажем ниже.

Слои водяного тёплого пола

Прежде, чем монтировать пол своими руками, следует ознакомиться как с технологией укладки, так и со слоями «пирога» пола, которые предстоит класть. Каждый слой укладывается строго в определённой последовательности. Толщина конструкции составляет от 8 до 14 см, а нагрузка на перекрытия около 300 кг/кв.м.

Разберем из чего состоит теплый пол, его конструкцию:

  • основания — надёжного и прочного;
  • слоя пароизоляции — используется плёнка из полиэтилена толщиной не меньше 0,1 мм;
  • утеплителя — применяется экструдированный пенополистирол;
  • армирования — оно придаёт прочность сооружению;
  • нагревательных элементов — труб, уложенных согласно схеме;
  • бетонной стяжки с пластификатором — толщина её от 3 до 5 см.

Если отапливаемый пол кладётся на грунт, то «пирог» следующий:

  • насыпной грунт — 15 см;
  • щебневые фракции — 10 см;
  • песок — 5 см;
  • черновая стяжка;
  • гидроизоляционный материал;
  • демпферная лента;
  • утеплитель — 5 см;
  • арматурная сетка;
  • нагревательные элементы;
  • цементно-бетонная стяжка.

После затвердевания бетона, на поверхность производится монтаж настила и укладывается финишное покрытие.

Гидроизоляция

Укладывать гидроизоляционный слой, как уже говорилось выше, нужно на подготовленный черновой пол, он должен быть ровным и чистым.

В качестве гидроизоляционного материала используется обычная полиэтиленовая плёнка, её следует класть внахлёст, одну полосу на другую и на стены (20 мм). Для герметичности, стыки необходимо проклеить при помощи скотча.

Демпферная лента

Демпферная лента предназначена для компенсации расширений бетонной стяжки при нагревании системы. Она защищает поверхность от растрескивания. Стандартная толщина монтажной ленты составляет 5 — 8 мм, а высота от 10 до 15 см.

К сведению! При нагреве бетона до 40°С, происходит его расширение в размере 0,5 мм на 1 метр.

Проклеивается она по периметру обогреваемого помещения, на стыке стен и пола. Лента должна быть выше стяжки, а её излишки, по завершению укладки,  обрезаются ножом. Кроме того, при наличии нескольких контуров, ей обкладываются их границы.

Укладка утеплителя

Монтируя тёплый пол своими руками, важно правильно выбрать вид утеплителя. От него зависит эффективность работы устройства, ведь он не позволяет в пустую расходовать тепло.

Есть множество видов материала для теплоизоляции, но специалисты рекомендуют два:

  1. Экструдированный пенополистирол — степень теплопроводности низкая и высокая механическая прочность. ЭППС не подвергается воздействию влаги, так как не поглощает её. Кроме того, обладает приемлемой стоимостью. Производится данный вид прокладки в плитах размером 50 на 1000 мм или 600 на 1250 мм, и толщиной 20, 30, 50, 80 и 100 мм. Изделие оснащено защёлкивающимися пазами, что позволяет сделать прочную стыковку.

Листы пенополистирола оборудованы фольгированным слоем, что приводит к удорожанию продукции. А вот существенной пользы от него нет, так как отражающее свойство не работает в непрозрачной среде. Кроме того, цементная смесь является щелочной, она разъест фольгу.

  • Профильные полистирольные маты — высокопластичны, оснащены специальными бобышками, между ними прокладываются трубы. Также, бобышки служат фиксатором для нагревательных элементов. В них, контур крепится с шагом 50 мм. Использование мата значительно упрощает процесс монтажа, но по стоимости они выше пенополистирольного утеплителя. Толщина плит от 1 до 3 мм, а по размеру бывают 500 на 1000 или 600 на 1200 мм.

Самостоятельно производя монтаж водяного тёплого пола, нужно правильно выбрать толщину утеплителя. Для этого требуется придерживаться следующих правил:

  • при укладке нагревательных полов на грунт, минимальная толщина утеплителя должна быть 100 мм, рекомендовано устанавливать два слоя по 50 мм, расположенных перпендикулярно друг другу;
  • при монтаже на первом этаже достаточно — 50 мм;
  • проводя теплоизоляцию в комнатах над тёплыми помещениями — 30 мм.

 Листы утеплителя кладутся по всему периметру площади, и фиксируются к основанию. Если используются плиты ЭППС, то они крепятся с помощью тарельчатых дюбелей в местах стыков и по центру.

Армирование

Потребность в армирование при самостоятельном монтаже тёплых водяных полов заключается в том, что сетка придаёт прочность конструкции, обеспечивает равномерное распределения тепла и к ней фиксируются элементы нагрева.

Стандартный диаметр прутьев арматурной сетки колеблется от 4 до 5 см, а ячейки бывают разного размера, их необходимо выбирать в зависимости от укладочного шага.

Специалисты советуют класть два армирующих слоя. Первый — на утеплитель, а второй поверх нагревательных элементов (труб). Сетки между собой соединяются при помощи проволоки.

Совет! Если вы не хотите укладывать два слоя армирования, то прежде чем устанавливать сетку на утеплитель, следует под неё сделать подпорки, чтобы при заливке раствора, он смог протечь под арматуру.

Укладка и крепление труб

Настил нагревательных элементов — самый ответственный этап, при установке тёплых водяных полов. Кроме того, хорошо иметь приспособление, чтобы производить размотку труб в бухтах, так как снятие их кольцами запрещено, создаётся большое напряжение, что мешает при монтаже.

Важно! Недопустимо снимать контур с неподвижной бухты, её нужно крутить. Кутить можно самим, но при помощи приспособления это сделать проще.

Если плиты утеплителя имеют разметки, то процесс монтажа значительно упростится. При отсутствии таковых, их следует нанести самостоятельно. Необходимо маркером на плитах сделать метки в соответствии с шагом укладки нагревательного элемента. После чего, используя малярную нить провести отбивку линии и прочертить трассу для контуров.

При самостоятельном монтаже водяных труб, нужно помнить, что требуется отступать от стен 15 — 20 см. Идеально, если каждый контур будет единый, без швов, и с максимальным размером 100 мм. Монтаж следует делать по схеме, в соответствии с расчётом. Допустимый шаг у стен — 10 см, ближе к центру — 15 см.

Установку контура нужно производить с самых удалённых зон от коллектора. Кроме того, транзитные участки изделия следует утеплить вспененным полиэтиленом, это позволит сохранить энергию и не даст теплу расходоваться по дороге. При этом, оба конца должны выходить к месту, где будет установлен коллекторный шкаф.

Для фиксации контура используются крепёжные профили, которые необходимо прикрутить к полу дюбелями. После чего, трубы прижимаются к армирующей сетке и закрепляются пластиковым крепежом. Нельзя сильно пережимать трубу, петля должна свободно прилегать к ней.

Изгибать контур нужно аккуратно, особенно изготовленный из полиэтилена, ведь данный материал подвержен деформации. Трубы из полипропилена гнуть сложно, они пружинят. Поэтому, при монтаже тёплого пола, их фиксируют прямо к сетке с большим радиусом угла. В случае появления белого пятна или полос, материал считается испорченным, и использовать его нельзя.

Если вы производите монтаж металлопластиковых труб диаметром 16 или 20 мм, то их можно согнуть своими руками, не применяя специальный инструмент.

Совет! При угле загиба небольшого радиуса, чтобы он получился ровным, и изделие не лопнуло, процесс загиба производится в несколько подходов (путём перехватывания рук). Чтобы получился угол 90°С, потребуется 5 — 6 раз.

Подключение и заполнение контура — гидравлические испытания

После самостоятельного монтажа нагревательных труб, устройство следует подключить, и проверить на работоспособность и целостность:

  1. Подключение. Самый распространённый способ, произвести подключение водяного тёплого пола — распределительный узел. Основная его цель — повышение давления, осуществление температурной регулировки и равномерной подачи теплоносителя в несколько контуров. Есть разные приборы — с ручной или автоматической регулировкой.

Подключение системы заключается в подсоединение обоих концов трубы к разводке коллектора зажимными фитингами. Кроме того, при помощи коллектора устройство тёплый пол подключается к основной отопительной системе или к специально оборудованному котлу.

Выбирая нагревательный котел, важно учитывать его мощность, она должна ровнять мощности всех участков пола с небольшим запасом.

К сведению! Котлы имеют вход и выход для воды, которые оснащены запорными клапанами.

Также, для циркуляции теплоносителя требуется обустроить насос. Чаще, он входит в комплект с котлом, но если отапливаемая площадь большая, потребуется ещё один.

  • Заполнение системы. Прежде, чем производить заливку бетонной стяжки, следует заполнить систему и провести её гидравлическое испытание. Так как в случаи неисправности, провести ремонт системы залитой бетоном будет сложно. Для этого, к сливному выходу коллектора требуется подсоединить шланг и вывести его в канализацию.

Совет! Чтобы проще было отслеживать выход воздуха из системы, лучше использовать прозрачный шланг.

Коллектор, отвечающий за подачу теплоносителя, оснащён шаровым краном, к нему производится подключение водопроводной воды. А к одному из выходов соединённых с контуром тёплого пола подсоединяется опрессовочный насос.

Процесс заполнения системы выглядит следующим образом:

  • закрываются все каналы тёплого пола, за исключением одного, при этом, все воздухоотвотчики открываются;
  • производится подача воды, и по сливному шлангу отслеживается степень её чистоты и выход воздуха из системы;

К сведению! Внутри трубы могут быть покрыты технологической смазкой, её нужно смыть водой.

  • когда весь воздух выйдет и вода станет полностью чистая, сливной кран закрывается, после чего перекрывается заполненная система;
  • при наличии нескольких контуров, такие действия необходимо проделать с каждым;
  • после того, как промыты и заполнены все контуры, следует закрыть кран, через который подаётся вода.

По завершению процедуры, в трубах не должен остаться воздух, а вода должна идти идеально чистая.

Если в процессе испытания гидрополов обнаружена протечка, то она устраняется сразу, но сначала необходимо сбросить давление в системе.

  • Опрессовка. Чтобы провести опрессовку, требуется специальный насос, о котором уже говорилось выше,  он должен быть подключён к выходу системы тёплого пола.

Последовательность опрессовочного процесса:

  • все подключённые к коллектору контуры требуется открыть;
  • наполнить ёмкость насоса водой и открыть кран подачи;
  • при помощи насоса нужно нагнать давление в системе, оно должно превышать рабочее в 2 раза (6 атм), контроль его осуществляется по манометрам, расположенным на насосе и коллекторе;
  • после повышения давления, необходимо визуально осмотреть весь трубопровод и его соединения;
  • через полчаса, снова поднять давление до 6 Бар и провести осмотр, ещё через 30 минут действия повторить, при обнаружении протечек, давление сбрасывается и они устраняются;
  • при отсутствии протечек, давление вновь следует поднять до 6 Бар и оставить на сутки;
  • если, по истечению этого времени давление упало не больше чем на 1,5 Бар — значит, вы правильно собрали систему.

К сведению! Согласно закону физики, когда в трубах поднимается давление, они пытаются выпрямиться. Если их фиксация сделана не прочно, то при испытании возникнут неприятные сюрпризы. В дальнейшем, когда контур будет залит бетоном, этого можно не опасаться.

Установка маяков

Чтобы сделать самому ровную стяжку, её нужно заливать по маячкам. В качестве маячков, при монтаже тёплого водяного пола специалисты советуют использовать гипсокартоновый профиль.

Установка маяков производится в соответствии с  уровнем чистового пола, за минусом толщины полового покрытия. Для закрепления направляющего профиля применяются подушки из раствора, на них кладётся гипсокартоновое изделие и выравнивается уровнем.

Хотя у такого способа есть минус — если профиль провалится ниже необходимого уровня, его потребуется достать и добавить под него раствор. Поэтому, рекомендована под маячками жёсткая опора, можно использовать дюбеля. Верх шляпки должен возвышаться над поверхностью стяжки.

К сведению! Стандартный монтаж маячков — 30 см от стен, с небольшим расстоянием между ними, так как происходит оседание раствора, и на поверхности могут появиться ямочки. Рекомендованные отступы между маячками 1,5 м, тогда подойдёт 2-х метровое правило для выравнивания.

Процесс установки маячков выглядит так:

  1. От стен, расположенных с правой и левой стороны от входа, делается отступ 30 см и прочерчиваются линии, которые будут служить отметкой для размещения крайних маяков.
  2. Пространство между линиями разделяется на одинаковые части, их максимальных размер 150 см. Одна полоса должна размещалась напротив входа.
  3. По сделанным разделительным отметкам чертятся параллельные линии, на них помечаются места размещения негелей, шаг установки 40 — 50 см.
  4. Перфоратором делаются отверстия, в которые они устанавливаются.

Для выравнивания негелей лучше применять лазерный уровень. Если вы монтируете маяки своими руками, и у вас нет такого уровня, его можно арендовать. Хотя, возможно сделать данную работу и с помощью обычного уровня, только времени потребуется больше.

  • Поверх шляпок шурупов кладётся профиль. Но, чтобы маячки были хорошо зафиксированы, до момента их установки на шляпки негелей, следует сделать растворные горки с шагом 1 метр, немного выше будущей стяжки. Затем профиль устанавливается на место и придавливается, а выступивший излишний раствор удаляется.

Ровность установленных маячков, также проверяется уровнем.

Подготовка раствора, заливка стяжки

Бетонная стяжка, которой заливается водяной тёплый пол, подвержена не только механическим нагрузкам, но и деформациям под воздействием температуры, поэтому требования к ней повышенные. И обычный раствор из бетона тут не подойдёт, нужно использовать пластификатор или фибру, в качестве добавок.

Применение пластификатора снижает соотношение воды с цементом в растворе, увеличивает подвижность и повышает прочность стяжки. Степень подвижности — один из важнейших показателей качественного раствора для заливки греющих полов, так как он должен хорошо проникнуть под трубы, и легко выпускать воздух. По консистенции, добавки выпускаются в сухом и жидком виде.

Фибра значительно увеличивает прочность конструкции, и практически полностью исключает риск образования трещин. Она бывает металлической, полипропиленовой и базальтовой. Для тёплых водяных полов предназначена фибра из полипропилена и базальтовая. Стандартная норма фибры на 1 м3 — 500 грамм.

В магазинах представлено большое количество смесей, в их составе уже есть пластификатор и фибра. Конечно, готовые растворы обладают высоким качеством, и их применение существенно упрощает процесс заливки пола, но обойдутся они дороже, чем приготовленные своими руками.

Обязательное условие, которое следует соблюдать при изготовлении смеси самому, является механизация процесса (использование бетономешалки или строительного миксера), так как требует получить высококачественный раствор.

При самостоятельном изготовлении цементно-бетонного состава, для заливки водяного тёплого пола, рекомендовано применять марку портландцемента не ниже М-400. Кроме того, дата его производства не должна превышать больше полугода.

Песок, для использования в растворе, требуется просеять, промыть и просушить. Речной песок для этих целей не подходит, он имеет правильную форму, что не очень хорошо.

Песок и цемент в растворе должен находится в пропорциях 3 к 1. Воды необходимо приблизительно 1/3 от количества цемента, на мешок (15 кг) 15 литров. Но использование добавок уменьшает соотношение воды и цемента, поэтому добавлять воду нужно постепенно.

По технологии, изготовление раствора для монтажа тёплого пола отличается при использовании разных устройств. Если применяется миксер, то сначала, на небольших оборотах размешиваются сухие компоненты — цемент, песок и распушённая фибра. И лишь потом, добавляется вода с пластификатором. Готовится смесь минут 7.

В бетономешалке процесс выглядит с точностью наоборот. В неё наливается вода с пластификатором, затем постепенно подсыпается сначала цемент, потом песок, после чего снова цемент и в завершении заливается остаток воды. Фибра добавляется в процессе замеса понемногу, обязательно в распушённом виде. Приготавливается раствор в течении 3 — 5 минут.

Готовый бетонный раствор имеет однородный цвет и пластичен по консистенции. Если сжать его в кулаке, не должна выступать жидкость. Можно положить раствор кучкой, если он не растекается, а лишь слегка осел, то качество хорошее.

Прежде чем начать заливку водяного тёплого пола, нужно пропылесосить поверхность от пыли. Также, необходимо закрыть окна в комнате, так как противопоказаны сквозняки и попадание прямого солнца.

Важно! Все работы по возведению стяжки следует проводить за один раз. Поэтому, при проведении самостоятельной заливки требуются помощники. Кроме того, в устройстве должно быть установлено рабочее давление — 2 атмосферы.

Укладку раствора нужно начинать с дальнего угла комнаты, и проводить заливку полосами согласно маячкам. Заканчивать процесс необходимо полосой у выхода. При выравнивании, не следует пытаться сразу сделать идеальную поверхность. Важно, чтобы не было больших ям. Минимальный слой раствора над нагревательными элементами должен составлять 3 см.

В таком виде стяжка оставляется на 1 — 2 дня, пока она немного не схватится, чтобы по ней можно было ходить. После этого начинаются работы по зачистке. Сначала удаляется демпферная лента, которая возвышается над поверхностью, при помощи строительного ножа.

Затем, острым краем правило, прижимая его к маячкам, короткими, резкими движениям от себя зачищается бетон. Делается это, пока маячки не оголятся полностью. Образовавшийся мусор от затирки убирается, поверхность сбрызгивается водой и накрывается полиэтиленом.

Через день маячки удаляются, а оставшиеся от них борозды затираются раствором. Поверхность вновь смачивается и накрывается. Смачивать стяжку необходимо ежедневно, на протяжении 10 дней. До полного затвердевания бетонной поверхности, её требуется выдержать не менее 28 дней, до этого времени включать систему нельзя.

Узнайте как правильно включить водяной теплый пол первый раз.

Деформационные швы

Если температурные зазоры расположены не правильно или отсутствуют, то это может вызвать разрушение стяжки. Поэтому, возникает необходимость в обустройстве усадочных швов если:

  • площадь помещения превышает 30 м. кв;
  • размер стен более 8 м;
  • помещение имеет значительную разницу в длине и ширине, больше чем в 2 раза;
  • комната изгибистой формы.

Для этого, по периметру швов уложить демпферную ленту. Нужно, чтобы армирование в местах шва разделялось. А зазор, предназначенный для деформации, в основании имел толщину 10 мм.

Верхнюю часть шва обработать герметиком. При наличии не стандартного помещения, его следует поделить на части, прямоугольной или квадратной формы.

При прохождении нагревательных элементов через швы, они монтируются на этих участках в гофре, она должна закрывать их по 30 см с каждой стороны. Не следует размещать швы внутри контура.

К сведению! Если, вы хотите укладывать  плитку — как половое покрытие, то велика вероятность, что она отклеиться на участках деформационных швов. Поэтому, следует одну часть плитки монтировать на клей, а вторую на герметик.

В случаи необходимости сделать дополнительное разграничение, можно применять способ неполных деформационных швов. Делаются они мастерком, толщиной на 1/3. Когда бетон застынет, они также заделываются герметикам.

Трещины на стяжке

Не редко, после застывания стяжки, на ней появляются трещины. Их образование вызвано следующими причинами, если:

  • утеплитель низкой плотности;
  • плохое уплотнение раствора;
  • отсутствует пластификатор;
  • слишком толстая стяжка;
  • нет усадочного шва;
  • быстро высох бетон;
  • соотношение компонентов в растворе неправильное.

Избежать образование трещин в стяжке просто:

  • применять утеплитель плотностью не ниже 35-40 кг/м3, а лучше выше;
  • раствор для заливки делать пластичный по консистенции, с добавками фибры и пластификатора;
  • комнаты большой площади разделять усадочными швами;
  • не допускать быстрого застывания бетона, путём накрывая полиэтиленовой плёнкой на следующий день после заливки.

Укладка финишного покрытия

Выбирать нужно только то финишное покрытие, которое предназначено именно для монтажа на тёплые полы. На упаковках таких изделий можно найти специальный значок, который говорит об этом.

Идеальное покрытие для самостоятельного монтажа на гидропол — керамаплитка или керамогранит. Использование ламината, линолеума или ковролина, в качестве отделки полов с обогревом допустимо, но лишь при наличии маркировки, разрешающей монтаж на тёплые конструкции. Укладывать напольное покрытие следует только на хорошо высохшую бетонную стяжку.

Произвести самому монтаж в частном доме или квартире тёплого водяного пола под силу каждому. Несмотря на то, что времени и труда потребуется не мало, но в конечно итоге, ваше жилище станет уютным и комфортным.

Видео инструкции

технология монтажа, инструкция с видео материалами!

На чтение 11 мин. Просмотров 2.2k. Обновлено

Сегодня в стремлении за комфортом, тёплые полы, уложенные в стяжку, вытеснили обычное отопление. Они давно уже не являются роскошью, и прочно закрепились на строительном рынке.

Укладка тёплого пола в стяжку — важный процесс, требующий серьёзного подхода. От того, как правильно выполнены все работы, зависит окончательный результат: распределение тепла, надёжность и безопасность конструкции, и даже расход потребления тепло ресурсов.

Инструкция как сделать водяной и электрический теплый пол без цементной стяжки за один день!

Несмотря на кажущуюся сложность, при желании монтаж можно произвести самостоятельно.

Виды стяжки, какую выбрать для тёплого пола

В качестве стяжки на тёплый пол используются различные готовые составы, которых на строительном рынке множество. В зависимости от особенностей смеси, они предназначены для разных условий. Существуют два типа стяжки — мокрая (на основе бетона или цемента) и сухая.

Варианты подготовки оснований: сухая и полусухая стяжка, по грунту, настильный способ и в бетонное основание – все способы в одной статье!

Мокрая – сегодня популярна, так как стоит не дорого, хорошо держит тепло и практически любой может сделать её своими руками. Но длительность монтажа увеличивается, так как необходимо время для высыхания состава (месяц), что является большим минусом.

Сухая — это лёгкий насыпной материал, поверх которого кладутся листы ДСП или фанеры. Монтаж несложный, возможность сделать тонкий слой, особенно подходит при небольшой высоте помещения. Смеси сразу готовы к применению и не требуется время для высыхания.

На пол расстилается плёнка из полиэтилена, на которую высыпается сухой материал. Он ровняется, после чего можно приступать к монтажу финишного покрытия.

Так как в составе отсутствует вода, то укладывать можно при любой температуре, в том числе и при минусовой. Главный недостаток данной стяжки — боязнь воды, поэтому она не подходит для влажных помещениях и на водяные тёплые полы.

Структура и толщина

Тёплый пол под стяжку — многослойная конструкция. Снизу монтируется черновой слой, предназначенный для выравнивания неровностей основания. В случае если основанием выступает бетонная плита перекрытия, и она ровная, то данный слой можно не заливать.

Второй слой делается только при электрическом типе полов, он заливается на гидроизоляцию. Третий — обязательный при любом виде тёплого пола, на него стелится финишное покрытие.

Самые популярные мокрые стяжки:

  1. Бетон с небольшими фракциями — используется для монтировании чернового пола или водяной тёплой системы.
  2. Составы на основе цемента и песка — именно такие смеси с добавлением пластификаторов, применяются при монтаже тёплых электрических полов.

На объём цемента в стяжке влияет вид напольного покрытия, которое планируется укладывать. Если используется тяжёлый материал — паркет, ламинат или керамическая плитка, то к 1 части цемента добавляется 5 песка и 0,7 воды.

При установке в качестве чистового покрытия линолеума или ковролина, пропорция следующая: песок, цемент и вода (1 — 4 — 0,7). Если в стяжку добавляется щебень, то: цемента — 1 часть, песка — 3, щебня — 5.

Особых требований к технологии выполнения стяжки нет, однако есть ряд правил, от которых зависит надежность всей конструкции. Во-первых, она должна иметь определённую толщину, и быть ровной, иначе могут возникнуть неполадки в функционировании системы. Это может выражаться в образовании трещин, неравномерном прогревании пола, что спровоцирует перегрев нагревательных элементов.

Устройство тёплых полов заливается бетонной стяжкой, в жилых помещениях толщиной 3 — 7 см, а в производственных до 10 см. При монтировании водяной системы размер слоя над трубами от 4 до 7 см. Покрытие толщиной от 3 до 5 см даёт возможность практически сразу, и равномерно нагревать пол и помещение, как только включается обогрев.

При небольшой высоте потолков, не позволяющей делать стяжку 3 и более сантиметров, рекомендовано использовать самовыравнивающиеся смеси, нанесение их на трубы слоем 2,5 см достаточно для прочности конструкции.

Подготовка перед монтажом тёплого пола

Важным моментом перед монтажом системы подогрева являются подготовка поверхности, и обустройство гидро- и теплоизоляции. В противно случае, функционировать система будет менее эффективно.

Проектирование конструкции

Любые строительные процедуры следует начинать с подготовки проекта. Нужно произвести расчёт теплоотдачи, шаг трубы или кабеля тёплого пола. Правильно подобрать все слои конструкции, и рассчитать затраты. Кроме того, необходимо определиться с чистовым покрытием, от него зависит не только толщина стяжки, но и шаг нагревательных элементов.

Подготовка основания пола

Требование к основанию для монтажа теплосистемы, вне зависимости от вида — чистая и ровная поверхность. Поэтому, предварительно специалисты рекомендуют подготовить места для магистрали, и сделать пазы для прокладки проводов, чтобы потом не намусорить.

При наличии трещин, их необходимо заделать. При больших неровностях в основании, допускается заливка тонкой черновой стяжки под тёплый пол (смесь из цемента с пластификаторами), она должна подсохнуть, прежде чем приступать к выполнению дальнейших работ. Если отсутствует потребность в заливке, то нужно вымести мусор, и пропылесосить пол от пыли.

Важно! Допускаются перепады чернового пола 5 мм, если больше, то это способствует образованию воздушных карманов, что отрицательно влияет на функционирование системы и равномерность обогрева.

Устанавливаем тепло- и гидроизоляцию

На основание кладётся утеплитель (пенопласт, минеральная вата), материал обязан обладать прочностью, крепится он специальным клеем. Именно этот слой способствует уменьшению потерь тепла и расходов на обогрев. Для водяных полов рекомендована теплоизоляция с фольгированной поверхностью.

Сверху кладётся гидроизоляционный слой. При монтажных работах теплого пола в многоэтажке, на него следует обратить особое внимание, от этого зависит состояние потолков у соседей снизу в случаи протечке. Если же квартира на первом этаже, то требуется парагидроизоляция, так как из подвала могут проникать пары от коммуникаций.

Нельзя забывать и о том, что гидроизоляция будет располагаться под тёплым полом, поэтому она должна выдерживать высокие температуры. Для использования с нагревательными системами рекомендуется применять следующий материал:

  • обычную полиэтиленовую плёнку, не тоньше 200 мкм;
  • цементно-полимерную смесь — идеальный вариант, она эластична, абсолютно водонепроницаема и имеет высокую теплостойкость;
  • мембрану из жидкого силикона или ПВХ;
  • рулонные изделия.

Чаще, практикуется укладка полиэтиленовой плёнки, из-за невысокой стоимости. Она укладывается в внахлёст 10 — 15 см, а стыки проклеиваются при помощи монтажного скотча.

Установка демпферной ленты

Демпферная лента — вспененный полиэтилен, имеющий самоклеящуюся основу. Обычная её толщина 6 — 8 мм. Лента компенсирует расширение стяжки в отопительный период. Монтируется она по всему периметру  площади, в местах соединения стен с полом.

Лента оборудуется так называемым «фартуком» из ПЭТ-плёнки, при помощи него прикрывается место стыка между лентой и теплоизоляцией, тем самым, при заливке раствор не затечёт в промежутки. Высота ленты зависит от толщины стяжки, причём верхняя граница должна располагаться над напольным покрытием.

Монтируем сетку

Армирующую сетку можно уложить как под трубы или кабель тёплого пола, так и сверху них, а можно и с обеих сторон. Более удобный вариант — сетка под нагревательными элементами, так как они крепятся к ней.

Сетка для тёплого пола: предназначение, какие бывают виды, критерии выбора и как произвести монтаж своими руками.

Нет необходимости в специальных клипс для фиксации деталей. Однако она не армирует основание, в отличие от сетки сверху, которая удерживает раствор и делает его единым монолитом. Но при высоком качестве цемента можно обойтись без сетки, или заменить её фиброй.

Укладка тёплого пола

После завершения всех подготовительных действий, можно переходить к монтажу нагревательной системы.

Водяной теплый пол

При укладке водяного пола используются трубы из металла или полиэтилена, они имеют хорошие показатели теплопроводимости, легко гнутся, продаются в бухтах, что удобно, так как нет стыков внутри плиты.

Основные этапы процесса укладки тёплого пола в стяжку следующие:

  1. Раскладка труб согласно подготовленной схеме. Популярные способы размещения трубопровода в виде змейки или улитки. Трубы укладываются друг от друга на расстоянии 10 — 30 см. Рекомендовано делать максимальную длину петли не более 80 метров. Повороты должны быть плавные, резкие могут привести к порыву трубы. Особенно необходимо аккуратно производить изгиб металлических труб, это удобно делать, используя специальную пружину.
  • Закрепление элементов. Это можно производить с помощью крепёжного профиля, который монтируется к полу дюбелями, закреплять на арматурную сетку или укладывать на пенополистирольные маты.
  • Подключение подающего и возвратного трубопровода пола. Делается при помощи коллекторного распределительного узла, это лучший способ. Подключение труб к коллектору производится зажимными фитингами. Сначала, подсоединяется один край контура, а по завершению укладки второй.
  • Испытание конструкции. Процедуру необходимо провести до момента заливки стяжки. Для этого следует довести давление в системе до 4 БАР, и осуществлять наблюдение далее. Если давление остаётся в норме, то можно заливать стяжку.

Электрический теплый пол

В электрическом полу элементом обогрева выступает кабель.

Этапы установки кабельного тёплого пола в стяжку:

  1. Планировка системы. Определяется место расположения кабели и шаг элементов. Отступать от стены нужно не менее 5 — 10 см, а также от приборов отопления и мебели.
  • Подготовка места для датчика температуры и терморегулятора. Подготавливаются пазы для гофрированной трубы, в которой будут располагаться датчик и провода в момент бетонирования, иначе пол будет неровный.
  • Укладка системы. Если планируется монтирование кабеля, то потребуется цементно – песчаный раствор, а при использовании нагревательного мата цементная подушка не нужна.

Прокладывается кабель, начиная с фиксации его начала и муфты монтажной лентой. Затем он раскладывается согласно схеме по всей площади. Участки поворотов, если кабель не фиксирован на сетке, делаются с радиусом не менее 5 см. Недопустимо пересечения кабеля.

  • Закрепление кабеля. При установке тёплого электрического пола на арматурную сетку, крепление кабеля производится с помощью неё. Другой способ — закрепление на скобы и монтажную ленту.
  • Подключение системы. Кабель присоединяется к силовому элементу, и прячется в муфту. Затем, питающий кабель соединяется с терморегулятором.

Важно! Каждая система должна иметь отдельный терморегулятор.

  • Проверка электрического тёплого пола. После подсоединения всех проводов, устройство проверяется на работоспособность, путём подключения к электропитанию, и только тогда можно начинать заливку.

Заливка стяжки

Делается стяжка при плюсовой температуре. Вся площадь заливается за раз. Чтобы не образовывались воздушные пустоты, требуется проткнуть поверхность в нескольких местах с помощью тонкого металлического предмета, так как воздух сам не может выйти из-под тяжёлого цементного слоя.

Предлагаем ознакомиться с статьей о том как залить правильно водяной тёплый пол – 3 способа с инструкциями и видео пособием!

Если площадь помещения большая, после укладке тёплого пола, устанавливаются специальные маяки, они являются уровнями для заливки ровного слоя раствора. Размещаются маяки в 0,5 метре от стены, а друг от друга на расстоянии меньше, чем размер правило.

Делается бетонирование от дальнего угла к двери. Раствор выливается между маяками, равномерно распределяется и выравнивается, его уровень не должен быть выше маяков.

Чтобы стяжка вышла качественная, она требует ухода. Для этого, 2 — 3 раза за день на протяжении недели, её поверхность смачивается водой, так как раствор обязан затвердеть, а не засохнуть. Включать систему тёплого пола следует после того, как полностью высохнет уложенная стяжка.

В общем, процедура заливки несложная. При соблюдении инструкции и технологии по изготовлению раствора, любой сможет своими руками провести все самостоятельно.

Выбор и укладка финишного покрытия

Выбирать финишное покрытие нужно с учётом требований, которые возлагает на них пол с обогревом. Такие покрытия имеют обозначение на упаковке, которое говорит о его совместимости с тёплыми полами.

 Помимо этого, изделие должно подбираться в зависимости от предназначения помещения. В ванной комнаты с повышенной влажностью, лучше укладывать керамическую плитку, так как она не боится воды, химических моющих средств и проста в уходе.

Кроме того, плитка — лучший теплопроводящий материал, и наиболее подходит для полов с обогревом любого типа. Плитка фиксируется при помощи специального клея, который наносится на неё слоем 50 мм. По её углам выставляются крестики, они служат ориентиром для размещения следующего изделия.

При выборе древесины, стоит отметить, что она плохой проводник тепла, поэтому лучше брать экзотические породы деревьев. Ламинат, линолеум и ковролин — также по теплопроводимости стоят ниже керамики, и менее экологичны. А вот по эстетическим показателям они более пригодны, и способны создать отличный интерьер. Предпочтительней их укладывать на тёплый электрический пол.

 Ламинат монтируется на прогретый пол, поверх стяжки укладывается тонкая подложка. Принцип монтажа ламината стандартный, путём защёлкивания замка двух рядом расположенных дощечек.

Линолеум или ковролин укладывается очень просто. Как только подсохнет поверхность, её нужно очистить от пыли, и поверх неё уложить  гидроизоляцию (полиэтиленовую плёнку). После этого можно расстилать материал.

Если площадь большая, и понадобится несколько полос, то они кладутся в стык, и соединяются холодной сваркой. Как видите, осуществить укладку тёплого пола в стяжку самостоятельно несложно, и под силу каждому. Главное правильно составить схему конструкции и подобрать подходящий материал.

Видео инструкции

Смотреть видео

Видео

Как положить теплый пол под плитку электрический своими руками: устройство и монтаж

Электрический теплый пол – универсальное средство обогрева. Он позволяет равномерно распределить тепло по поверхности пола и обеспечить комфортную температуру в помещении.

Системы теплого пола совместимы практически со всеми напольными покрытиями, включая ламинат, паркет, ковролин и даже декоративный камень.

В этой статье речь пойдет об этапах обустройства электропола под плитку – от выбора кабеля и расчета мощности до финальной укладки кафеля.

Выбор нагревательного элемента

Основой системы теплого пола служат нагревательные элементы, представленные в виде матов, кабеля или инфракрасной пленки.

Работы по формированию пола необходимо начать именно с выбора кабеля, который будет обеспечивать наиболее качественный нагрев.

Греющий кабель

Для организации теплого пола подойдут кабели двух типов:

Выделяют по всей своей длине одинаковое количество тепла, но при перегреве создают риски перегорания. Самый бюджетный вариант – однопроводной резистивный кабель. Двухпроводной стоит чуть дороже, но проще в укладке;

  • Саморегулирующиеся.

Способны регулировать количество выделяемого тепла в зависимости от температуры собственного нагревания. Цена такого кабеля выше, чем резистивного, но работает он надежнее.

Обе разновидности термокабелей укладываются двумя способами – змейкой и улиткой.

Важно! Из-за риска перегрева резистивный кабель укладывают таким образом, чтобы он огибал крупную бытовую технику, выделяющую тепло.

Кабельные маты

Маты представляют собой такие же греющие кабели, но уже уложенные определенным способом на армированную пластиковую сетку. Монтаж матов максимально упрощен – их раскладывают по разработанной схеме прямо на напольное основание, а сверху выполняют облицовку плитки с использованием клея.

Направление укладки принципиального значения не имеет. Маты разрешается раскатывать как вдоль короткой, так и вдоль длинной стены.

Недостаток кабельных матов заключается в их инертности – пол быстро прогревается, но так же быстро остывает. Поэтому термоматы больше подходят как вспомогательный, а не основной источник тепла.

Карбоновые маты

Карбоновая система базируется на использовании инфракрасного излучателя с нагревательным элементом в виде графитово-серебряных стержней. Друг с другом они стыкуются посредством кабеля повышенной защищенности с сердцевиной из многожильного медного провода.

Сверху карбоновые стержни покрыты оболочкой из полиэстера или полиэтилена, а внутри расположена карбоновая паста.

При запитывания мата от электросети паста нагревается и начинает излучать тепло.

Внешне маты из карбона выглядят так же, как и из кабеля, но с меньшим количеством перемычек. Не отличается и технология их укладки. Преимущество системы в том, что кабели подключены к проводнику по параллельной схеме, поэтому при выходе из строя одного элемента остальные продолжают функционировать.

Но практика показывает, что инфракрасные излучатели быстро перегорают в стыковых местах, поэтому многие строители предпочитают карбоновую систему для подогрева пола не использовать.

Инфракрасная пленка

Еще один вариант инфракрасного подогрева – карбоновая пленка, принцип работы которой аналогичен карбоновым матам. Благодаря минимальной толщине система позволяет экономить пространство, обеспечивая качественный подогрев.

Инфракрасную пленку можно укладывать сухим способом на любом этапе ремонтных работ и включать сразу же после монтажа. Но у этого типа нагревательного элемента есть ряд недостатков. Он отделяет уложенную плитку от клеевого основания, что чревато деформацией облицовки.

К тому же в ситуациях, когда для кладки кафеля используется цементный раствор, пленка разъедается и приходит в негодность.

Совет! Пленочный пол больше подходит для укладки под линолеум, паркет или ламинат. Если все-таки необходимо уложить пленку под плитку, лучше выбирать перфорированный материал.

Подсчет количества и мощности матов

Для начала нужно определиться с мощностью матов, а затем уже рассчитывать их количество. Поскольку кафель укладывается преимущественно в санузле и на кухне, стоит взять за ориентир показатели для этих помещений:

  • средняя мощность для кухни – 110-130 Вт/м2;
  • средняя мощность для ванны, душевой и туалета – 120-150 Вт/м2.

Эти показатели актуальны только в том случае, если теплый пол монтируется как вспомогательная система обогрева. Если электропол призван основательно отапливать кухню или ванную, мощность одного мата должна быть не ниже 140-180 Вт/м2.

Далее вычисляем полезную площадь помещения – длину комнаты умножаем на ширину и вычитаем площадь, которую будет занимать бытовая техника.

Теперь можно высчитать количество матов – разделить полезную площадь на площадь одного элемента выбранной мощности.

Расчет длины греющего кабеля

Длина электрокабеля будет зависеть от общей мощности системы. Вычисляют ее умножением средней мощности (Вт/м2) на общую площадь комнаты, также рекомендуется добавить запас в 30% на теплопотери. Здесь можно ориентироваться на оптимальные показатели для кухни и санузла, описанные выше.

Затем определяемся с разновидностью и номинальной мощностью погонного метра кабеля – она может варьировать от 10 до 60 Вт/м. Далее общую мощность системы делим на мощность погонного метра кабеля – получаем длину.

Таким образом очевидно, что чем мощнее будет выбран греющий кабель, тем меньшее его количество понадобится для монтажа электропола.

Основные правила монтажа полов с подогревом

Монтаж теплого пола с использованием разных нагревательных элементов – матов и кабеля – будет иметь существенные отличия.

Принципы монтажа кабельного пола

Общий порядок работ:

  1. Подготовка основания, обустройство теплоизоляционного слоя, устранение трещин, неровностей, очистка от грязи, грунтование.
  2. Установка термостата с двумя штробами – под подводку питания и под подключение кабеля.
  3. Раскладка кабельных матов и кабеля по выбранной схеме, вывод проводов к термостату.
  4. Монтаж температурного датчика.
  5. Выполнение стяжки или нанесение клеевого состава с бороздками.
  6. Облицовка пола кафелем.

Важно! При обустройстве пола матами для фиксации плитки необходимо приобрести специальный плиточный клей под нагревательные элементы. Греющий кабель можно укладывать под цементную стяжку.

Принципы монтажа инфракрасного пола

Общая схема работ:

  1. Нарезание инфракрасного полотна на полосы согласно плану раскладки.
  2. Изолирование краев нагревательных элементов.
  3. Укладывание подложки из вспененного пропилена и фольги, препятствующей инфракрасным теплопотерям.
  4. Размещение нарезанной инфракрасной пленки на плоскости, закрепление канцелярским скотчем.
  5. Фиксация клипс на медной полосе, соединяющейся с кабелем.
  6. Укладка полиэтиленовой пленки для защиты от плиточного клея.
  7. Монтаж терморегулятора и датчика.

После нанесения тонкого слоя плиточного клея укладка плитки возможна только после его подсыхания.

Общая пошаговая технология укладки

Чтобы обустроить пол с подогревом под керамоплитку, необходимо грамотно выполнить монтажные работы в 10 этапов.

Подготовка поверхности

Площадка под укладку матов или кабеля должна быть ровной и чистой. При выраженных неровностях, трещинах и выступах лучше всего выполнить цементную стяжку, которая скроет все изъяны. Если огрехи несущественные, достаточно зашпаклевать трещины и отшлифовать выступающие участки.

Затем пол очищают от мусора, тщательно подметают и обрабатывают грунтовкой.

К следующему этапу приступают только тогда, когда грунтовка полностью высохнет.

Создание схемы

Вне зависимости от типа электропола нужна подготовка терморегулятора. Запитывать его можно от уже установленной розетки или напрямую от сети. Как правило, схема подключения терморегулятора указана в инструкции. Также в стене штробятся два канала: один под гофру термодатчика, второй – под силовые провода нагревающего кабеля.

Важно! Укладывать кабель и маты нужно таким образом, чтобы до стен оставалось расстояние около 10 см.

Самым простым способом укладки кабеля считается змейка. Маты укладываются либо прямолинейно, либо произвольно в тех участках, где необходим более интенсивный подогрев. При укладке кабеля оба его конца выводятся к термостату, а муфта впоследствии скрывается под стяжкой.

Затем в специальную пластиковую трубу монтируется термодатчик и подсоединяются все провода, питающие систему обогрева.

Расчет материалов

Количество нагревательных матов и погонных метров кабеля рассчитывается по схеме, приведенной выше. Кроме этого понадобятся:

  • теплоизоляционные материалы;
  • демпферная лента;
  • соединительные провода;
  • плиточный клей;
  • кафель;
  • крепежные детали;
  • терморегулятор и термодатчик;
  • заземляющий медный кабель;
  • система защиты УЗО.

Количество плитки и теплоизоляции рассчитывается по площади пола с припусками под подрезку. Количество плиточного клея будет зависеть от кривизны пола.

Но ориентироваться можно на указания производителя средства из расчета на квадратный метр.

Проверка старой электропроводки

Чем больше площадь комнаты, предназначенной под напольный обогрев, тем более мощной должна быть проводка. Поэтому предварительно следует рассчитать сечение кабеля по мощности, току и длине, чтобы жила не нагревалась и не плавила изоляцию.

В расчет берется номинальная мощность кабеля и электроприборов, которые он должен питать.

Если диаметр жил слишком мал, проводку придется заменить и подстроить ее под новую систему.

Также не стоит забывать, что устройство защитного отключения и выключатель-автомат должны соответствовать новой электронагрузке.

Теплоизоляция поверхности

Качество обустройства пола с подогревом во многом будет зависеть от качественного утепления основания. Грамотно уложенное основание не только уменьшит теплопотери, но и повысит эффективность работы электросистемы.

С задачами теплоизоляции лучше всего справится пенофол. Это современный многослойный материал с базой из полиэтилена и самоклеящимся основанием. Наружная часть пенофола выполнена из фольги, которая не дает теплу уходить из-под пола.

Пенофол клеится на пол стык в стык с заходом на стены в 3-5 см. Стыки заклеиваются фольгированной лентой, а по периметру комнаты укладывается демпферная лента, предотвращающая прямой контакт с нагревательными элементами.

Совет! Для помещений с низкими потолками вместо пенофола рекомендуется использовать пенополистирол или полипропилен.

Установка датчика температуры и термостата

Термостат предназначен для включения/отключения системы, а также регулировки температуры нагрева. Он монтируется на стене около розетки.

Датчик температуры предназначен для независимой работы системы обогрева и ее оптимизации без контроля со стороны хозяев. Монтируется датчик прямо в пол в гофрированную трубу, проложенную в штробе.

Установлен он должен быть по центру между двумя витками кабеля. Внутренний конец гофры изолируется герметиком, наружный подключается к термостату.

Контрольное испытание

Проверка кабеля или матов проводится еще до укладки на поверхность – для этого мультиметром измеряется их сопротивление. От указанных паспортных параметров сопротивление не должно отличаться более, чем на 10%.

Если показатели в пределах нормы, можно приступать к монтажу.

Крепление нагревательного элемента

Проще всего укладывать термоматы – они расстилаются по плоскости пола в выбранном положении и подключаются к термостату.

Кабель укладывается улиткой или змейкой и закрепляется монтажной лентой. Чтобы работа спорилась легче, для закрепления электропола можно использовать пластиковые хомуты. Очень важно соблюдать одинаковое расстояние между витками кабеля, иначе площадка будет прогреваться неравномерно.

После раскладки материала необходимо еще раз проверить сопротивление – оно должно совпадать с данными первого замера.

Заливка стяжки

Стяжка служит основанием для облицовки и способствует лучшему распределению тепла по полу. Традиционно для заливки используется цементно-песчаная стяжка из трех частей песка и одной части цемента. К ним добавляется вода до получения вязкой консистенции и клей ПВА для повышения вязкости раствора.

Для экономии цемента в раствор добавляют щебень – 5 частей на 1 часть цемента. Рекомендованная толщина заливки составляет около 3-5 см.

Важно! Добавлять большое количество воды в раствор нельзя, иначе в стяжке при застывании появятся трещины.

Если в качестве нагревательного элемента выбраны маты, стяжка не требуется – на пленку сразу можно укладывать плитку.

Укладка плитки

Облицовку пола с цементной стяжкой можно проводить только тогда, когда раствор схватится. Полное высыхание может растянуться на месяц, но к облицовке поверхности можно приступать уже через 2-3 дня после заливки стяжки. На пол с подогревом керамоплитка укладывается по такому же принципу, что и на любое другое основание.

Лучше насаживать ее на клей, который не “украдет” дополнительные сантиметры высоты. Клей должен быть со специальной маркировкой “теплый пол” или с указанием диапазона допустимых температур. На мат клеевой состав нужно наносить очень аккуратно мягким шпателем, чтобы не повредить систему.

При использовании раствора нужно следить, чтобы в слое не было пустот, которые могут спровоцировать перегревание кабеля.

Уже через сутки по теплому полу можно будет передвигаться. А полностью запускать систему и затирать швы рекомендуется тогда, когда клей, раствор и цементное основание полностью высохнут.

Обзор способов

dolzhna-byt-rovnoj-i-chistoj.jpeg»>

Видео обзор

Как сделать укладку инфракрасного пленочного теплого пола под ламинат

Ламинат можно укладывать на любой вариант теплого пола. Но чтобы добиться максимальной эффективности отопительной системы, необходимо выбирать самые популярные и лучшие. Именно здесь лидер занимает пол с инфракрасным обогревом. В этом случае теплый пол выполняется равномерно, а к тому же монтаж можно произвести очень быстро и качественно своими силами. Выбор в большинстве случаев падает на пленочные полы, так как они не оказывают негативного воздействия на здоровье человека.Стоит отметить, что здесь нужно только знать, как правильно и согласно инструкции выполнить укладку инфракрасного пола под ламинат.

Необходимые материалы

Для работы с системой теплого пола и последующим настилом необходимо использовать ламинатные материалы и оборудование, которые позволят произвести укладку всего «пирога» качественно и быстро.

Непосредственно к инфракрасному теплому полу лучше всего купить комплект комплектующих, где будет все до мелочей.В его состав входит сама нагревательная пленка, специальная лента, имеющая битумную основу, зажимы для соединения элементов, термостаты в необходимом количестве и датчики температуры. По инструкции все разрезано, поделено, соединено между собой. Главное смотреть по порядку и не отклоняться от технологии укладки ламината великобритании.

Под нагревательными элементами следует изготавливать напольный изоляционный материал. Также пригодится в работе и полиэтиленовая пленка, играющая роль гидроизоляции.В зависимости от масштабов операций и условий эксплуатации теплого пола под укладкой ламината могут использоваться и контакторы.

Что касается инструмента, то это набор очень простой: отвертка, плоскогубцы, кусачки, нож, молоток, тестер и др. Также может быть использован и специализированный инструмент, предназначенный, например, для контактного зажима Инфракрасная пленка пола ламинированного пола.

температурные ограничения

Любой пол способен выдерживать определенные температурные максимумы. температура приемлемая для классического ламината 25-26 градусов.Это связано с тем, что максимальные пределы составляют 27 градусов. Исходя из этого, он должен соответствовать определенным требованиям к термостату, выставляя температуру в зависимости от датчика температуры. При этом сам датчик находится не на поверхности в помещении, а под полом. Так что должны быть установлены определенные ограничения на термостат, согласно приложенной таблице.

Могут быть участки с плохой изоляцией. Добиться комфортной температуры не всегда удается. Но к нему есть свои требования.Для промежуточных этажей здания без установленного утеплителя, при наличии деревянного покрытия толщиной 15 мм, температура напольного покрытия относительно уровня комнатной температуры не должна превышать 6 градусов.

Все это говорит о том, что при необходимости достижения комфортной комнатной температуры для промежуточного пола (между обогреваемым) и без устройства изоляционного слоя, достаточно мощности для обогрева 80-100 Вт на квадратный метр, чтобы в итоге получить пол с температурой 26 градусов. .

Можно использовать теплоизолятор толщиной 20 мм. В этом случае температура десинхронизации воздуха и покрытия может достигать 8 градусов. Это приводит к дальнейшему снижению затрат на нагрев воздуха внутри помещения.

Планировка

Предварительный монтаж Пленка пола под ламинат, должна быть составлена ​​на бумажной карте, на которой будут укладываться ТЭНы. Если инфракрасный пол с подогревом используется в качестве основного источника тепла в комнате, пленка должна покрывать черновой пол от 65 до 85 процентов от общей площади.Он не должен попадать в помещения со встроенной мебелью, громоздкими предметами, потому что тепло не нагреет воздух, а уйдет обратно. Это привело бы к перегреву отдельной части пленки под ламинатом инфракрасного пола.

ИК пол под ламинат можно использовать как дополнительный (комфортный) источник тепла. Тогда будет достаточно, чтобы покрыть порядка 40% всей площади комнаты. Между ТЭНами и стеной в комнате необходимо сделать отступ от 10 до 30 см.Но нельзя допускать зазора между уложенными нагревательными полосками более 40-50 мм. Это приведет к появлению холодных зон на полу.

При составлении плана следует учитывать тот фактор, что пленки не должны ложиться одна на другую. Это разрешено только в той части инструкции по напольному покрытию, в которой нет нагревательного элемента.

В зависимости от производителя и выбора конкретного варианта напольного ламинированного пола ИК, будет отличаться и длина секций. Их можно обрезать произвольно, чтобы рационально распределить цокольный этаж.

расчет мощности

Еще один важный этап при установке инфракрасного теплого пола под ламинат - расчет мощности обогревателя, высчитывание необходимого количества термостатов, а также проверка электропроводки в квартире. Не всегда последний отвечает всем тем требованиям, требованиям к системам теплого пола.

Допустимый ток будет отличаться от используемого кабеля и (сечения и материала). Чем больше сечение электрического провода, тем выше максимальный уровень тока.Лучше всего, если кабели системы теплого пола будут построены из меди, как показано в таблице.

Подготовительные работы

Сюда входит сценическая тренировочная база для последующего настила инфракрасного теплого пола. Он должен быть гладким и без дефектов. Это будет первичная черновая стяжка (в случае серьезных поверхностных погрешностей), а также заливка и отделка самовыравнивающимися смесями. В некоторых случаях достаточно воли и приготовления смеси и распределения ее тонких слоев, чтобы снизить уровень половых различий.

После полного высыхания слоя заливки можно начинать устройство двух очень важных слоев - тепло и гидроизоляцию. Правда, гидроизоляция - это не всегда правда. Это необходимо только при укладке инфракрасного пола под ламинат в помещениях, расположенных на первом этаже, а также во влажных помещениях, к числу которых можно отнести подвал.

Утеплитель можно выбрать в виде рулонных материалов (Изолон) с инфракрасным лучистым полом толщиной 3 мм. Они обладают высоким КПД, что позволяет экономить электроэнергию при работе системы отопления.Если качественно выполнить теплоизоляционный слой, Вам не придется тратить энергию и тепло на обогрев потолка соседа внизу или подвала.

На одной стороне подложки имеется световозвращающая пленка. Его применяют для обогрева участков внутри помещения, а не нигде как. Дополнительные свойства материала для теплоизоляции - противостояние влагопоглощению, что в той или иной степени может использоваться как гидроизоляция.

Прокладка секс-пленки

Подпольный пол из пленки IR необходимо разрезать и уложить по заранее составленному плану (схеме).Как только он будет готов, можно изготовить его распределительную поверхность, после чего закрепить липкой лентой (скотчем). Пленку следует укладывать на утеплитель.

Существуют определенные требования, запрещающие определенные действия при установке нагревательных элементов. Пленка не должна скрепляться по периметру. Достаточно выделить всего несколько мест, а для приклеивания выбрать ленту с двумя клеящимися сторонами.

Что касается теплоизолятора, то он не должен быть основой из фольги. Монтаж инфракрасного теплого пола под ламинат следует производить из медной ленты, токопроводящей, утеплителя.Укладывать нагревательные элементы следует по длине всего помещения. Будет меньше проводов и точек подключения, если длина пленки достигнет максимальной. При этом следует иметь в виду продавцов теплого пола, максимальная длина куска пленки может быть одинарной. По плану точку подключения проводов лучше всего расположить вплотную к стене или в идеале - под плинтусом или рядом с ней.

Также вы подключаете все датчики пола к источнику питания.Перед укладкой ламината необходимо проверить работоспособность системы отопления, в дальнейшем произвести демонтаж полов. Не лишним будет провести измерение с помощью тестера омического сопротивления системы.

Поверх установки инфракрасного обогрева пола ламинат необходимо уложить гидроизоляционный слой из полиэтиленовой пленки. Перекрытие каждого последующего ряда должно быть 30-40 см. Стыки между ними проклеиваются скотчем.

Насадки для ламината

Если вы работаете с пленочными теплыми полами, устраивая ламинат, стоит обратить внимание на определенные тонкости, которые будут очень важны:

  • Если в помещении повышенный уровень влажности, лучше всего отказаться не только от ламината инфракрасного пола, но и от пола под ламинатной пленкой.
  • Максимальная длина пленки теплого пола - 15 м.
  • Крепление пленочного материала может осуществляться с помощью таких креплений, как шурупы или гвозди.
  • Наличие системы обогрева грунта обязательно.
  • Не допускать перегиба пленки для пола под углом 90 градусов на участке длиной менее 50 мм.
  • Инфракрасный теплый пол нельзя приближать к другим системам отопления (радиаторам, печкам, каминам).
  • Запрещается проводить установку при низких температурах в помещении.
  • Никакого любителя быть не должно. В основном это относится к проделыванию дырок в пленке.

Укладка ламината на инфракрасный пол может производиться различными способами, в зависимости от расположения панелей пола. Самым простым и менее затратным материалом можно считать варианты параллельного и перпендикулярного расположения панелей по отношению к входной двери и окнам, расположенным в комнате. Особое внимание уделяется диагональному расположению ламината, так как есть существенные отличия - начало работ проводится от центральной части комнаты к стенам, повышенный расход панелей по сравнению с другими способами.

В некоторых случаях нельзя приобретать отдельно и ламинированные комплектующие для пола, так как это система «два в одном». Некоторые производители решили пойти дальше и создать однородную конструкцию, которую можно сразу укладывать на черновой пол и слой утеплителя. Это занимает намного меньше времени и только увеличивает эффективность. Статья написана для https://sdelalremont.ru.

Видео:

Видео:

Видео:

Видео:

Видео:

Как уложить ламинат | Укладка ламината

перейти к содержанию Перейти в меню навигации Wickes
  • Строка заказа 0330123 4123
  • Список проектов
  • Обслуживание клиентов
  • Войдите или зарегистрируйтесь
Поиск Корзина Корзина 0 вернуться наверх

Просматривать

Назад
  • Магазин
    • Новое в
      • Ванные комнаты
      • Отопление
      • Кухни
      • Наружное освещение
      Просмотреть все Новое в
    • Кухни
      • Выставочный зал Кухни
        • Посмотреть все диапазоны
        • Продажа кухни
        • Кухня Галерея
        • Забронируйте БЕСПЛАТНУЮ встречу по дизайну
        • Брошюра о кухне
        • Офисная мебель
      • Готовые кухни
        • Посмотреть все диапазоны
        • Кухонные гарнитуры
        • Мэдисон Кухня
        • Орландо Кухня
        • Дакота Кухня
        • Кухня Огайо
      • Кухонный гарнитур
      • Метчики
        • Все смесители для кухни
        • Кухонные моноблочные смесители
        • Смесители для кухни
      • Аксессуары
        • Ручки и ручки для шкафа
        • Хранение на кухне
        • Отопление и электричество
        • Ящики для кухни
        • Освещение Кухни
        • Краска для кухни
        • Плитка для кухни
      • Раковины
        • Раковины из нержавеющей стали
        • Керамические мойки
        • Раковины из гранита и композитных материалов
        • Установки для утилизации отходов
      • Бытовая техника
        • Духовки
        • Варочные поверхности
        • Плиты
        • Вытяжки
        • Холодильники и морозильники
        • Посудомоечные машины
      • Обувь для скинали
      • Шкафы
        • Кухонные гарнитуры
        • Декоративные панели
        • Двери для бытовой техники
        • Цоколи и карнизы
        • Винные шкафы
      • Столешницы и Тумбы
        • Столешницы из ламината
        • Столешницы из массива дерева
        • Подставки
        • Фартуки
        • Рабочие поверхности из инженерного дерева
        • Столешницы барной стойки
      Посмотреть все кухни
    • Ванные комнаты
      • Выставочный зал Ванные комнаты
        • Посмотреть все люксы
        • ПРОДАЖА ВАННОЙ
        • Галерея Ванной
        • Брошюра для ванной
        • Забронируйте БЕСПЛАТНУЮ встречу по дизайну
      • Ванная комната
        • Мебель и шкафы
          • Мебель для умывальника
          • Шкафы и Хранение
          • Туалеты
          • Встроенная мебель для ванной
          • Модульная мебель для ванных комнат
          • Столешницы для ванной
          • Зеркала для ванной
        • Метчики
          • Все смесители для ванной
          • Смесители для бассейнов
          • Смесители для ванны
          • Шайбы для кранов и ремонт
        • Душевые и ограждения
          • Душевые кабины
          • Душ
          • Аксессуары для душа
          • Душевые поддоны
          • Душевые Панели
          • Прогулка в душевых и влажных помещениях
          • Шторки для ванной
        • Раковины
          • Мебель для умывальника
          • Раковины столешницы
          • Гардеробные Раковины
          • Пьедестал бассейнов
          • Настенные бассейны
          • Подставка для бассейна
        • Ванны и аксессуары
          • Все ванны
          • Прямые ванны
          • Душевые ванны
          • Панели для ванны
          • Отдельностоящие ванны
          • Двухсторонние ванны
          • Фигурные ванны
        • Туалеты и аксессуары
          • Все туалеты
          • Комбинированные туалеты
          • Сиденья для унитаза
          • Туалеты
          • Вернуться к стене туалета
          • Подвесные туалеты
          • Низкие и высокие туалеты
        • Аксессуары
          • Все аксессуары для ванной
          • Аксессуары для душа
          • Сиденья для унитаза
          • Зеркала для ванной
          • Полки для ванной
          • Держатели туалетной бумаги
        • Радиаторы для полотенец
          • Клапаны радиатора
          • Вертикальные радиаторы для полотенец
          • Горизонтальные радиаторы для полотенец
          • Электрические радиаторы для полотенец
          • Радиаторы для черных полотенец
          • Современные радиаторы для полотенец
        Посмотреть все ванные комнаты
      • Строительные материалы
        • Древесина
          • Строганная древесина с квадратными кромками
          • Обработанные пиломатериалы
          • CLS Studwork Древесина

    Фразовые эпитеты и их перевод

    Фраза и даже целое предложение могут действовать как отдельная идея для изменения существительного и, таким образом, стать эпитетом, если сохраняется основное формальное требование эпитета, т. Е.е. его атрибутивное использование ( Он был тем, что Im-a-friend-of-boss type ). В этом случае фразы и предложения теряют свою независимость и графически и синтаксически становятся похожими на слово. Фразовые эпитеты всегда переносятся через дефис, а за ними следует существительное, например: Есть что-то вроде Ой-какой-злой-мир-это-и-как-я-хотел-я-мог-что-то -to-make-it-better-and-благороднее выражение о Монморанси, которое, как известно, вызывает слезы на глазах благочестивых старушек и джентльменов (Джером К.Джером) или Нед объяснил мне это со своим , где бы он был без меня ? смотреть .

    Одна из основных причин использования фразовых эпитетов в тексте заключается в том, что они несут очень богатую смысловую информацию. Они также выражают особенности и свойства, которым просто не соответствует синоним простой лексической формы.

    Перевод словосочетаний-эпитетов представляет значительную трудность, поскольку в большинстве случаев невозможно найти прямые аналоги таких конструкций на украинском языке, поскольку они не характерны для украинского языка.В каждом конкретном случае выбор варианта перевода зависит от конкретного лексического значения и стилистической функции словосочетания эпитет, а также от значения всего контекста. Тем не менее, общие подходы к технике перевода таковы:

    1. В случаях, когда фразовый эпитет состоит из предложения (вопросительного, восклицательного или повествовательного) и имеет коннотацию сравнения, или же это цитата из прямой речи кого-то или возможных мыслей, это может быть передано с помощью тот же структурный образец, что и в SL, т.е.д., дословно, например: Он пробормотал свое обычное «Лучше, чем я-заслуживаю ответа» на мое приветствие «Как дела». ³ , , .

    Обычно добавляются вводные слова или словосочетания, такие как, () и другие синонимические выражения, например:

    Она дала миссис Силсберн мужской вид, :, .



    2. В некоторых случаях фразовый эпитет передается с помощью всего одного слова, простого эпитета или прилагательной фразы, например.г .: бери или оставь выписка - ; У него были темные очки, пухлые щеки и способ говорить «скажи мне-моему-доброму» ³, . Это можно интерпретировать как семантическое сужение эквивалентов в переводе.

    3. Довольно часто необходимо перефразировать или разъяснить значение фразеологизма в структуре английских фразеологических эпитетов, например: Он хладнокровно велел официанту дозвониться до двух кабинок, что мне показалось великим человеком -о городской способ дел, ³`` .Городской человек - это фразеологизм и означает,.

    4. Многочисленные фразовые эпитеты, особенно лишенные коннотации, обычно переводятся на украинский язык с придаточным предложением или придаточными предложениями, что приводит к определенной потере образности, например: gosh-what-Ill-give-them человек, .



    Необходимо отметить, что невозможно предложить определенную технику, подходящую во всех случаях, для передачи фразовых эпитетов, так широко используемых в английском языке.Богатство украинского языка, его специфические средства передачи различных смысловых оттенков настолько разнообразны, что их выбор будет зависеть от контекста и стилистической ценности фразеологического эпитета в ЯЗ.

    Task1: Предложите предмет, качество которого использовалось в следующих переведенных эпитетах. Перепишите предложения, избегая нелогичного использования атрибутов. Переведите предложения на украинский язык. Прокомментируйте трансформации, которые вы применили для рендеринга перенесенных эпитетов? Во всех ли случаях сохраняется образность? Если нет, то как объяснить причину?

    1.Джейк проснулся в темноте с легким похмельем, головной болью из-за усталости и Курса, а также далеким, но безошибочным звуком его дверного звонка, который постоянно звенел, как будто его крепко удерживал на месте большой и решительный большой палец .

    2. Нет денег, - сказал Налти и наморщил грустный желтый нос .

    3. Я промолчал пару мгновений, и он быстро поднял глаза, его глаз светлые и насмешливые .

    4.Слова замерли на его губах, и он спрятал в седой бороде виноватых джин .

    5. Какое-то время генерал не отвечал; он улыбался своей любопытной красногубой улыбкой .

    6. молчаливое высокомерие давно заменило теплый прием посетителям в первые дни после расстрелов.

    7. Лэнгдон гордо кивнул парню .

    8. Зато у него было юмористических глаз .

    9. Но пока хирург проверял кровотечение, он бродил взад и вперед, яростно рычал, пытался ворваться внутрь и был вынужден отступить группой из враждебных дубинок .

    10. Однако он находился в процессе полного унижения и унижения перед судьей из маленького городка с красной шеей и быстрым языком .

    11. Он сидел с Дейзи на руках в течение долгого молчания .

    12. При зачитывании протокола предыдущего слушания возникло ожиданий молчания .

    13. Он выпил апельсиновый сок длинными глотками холодных глотков.

    14. Ник потно улыбнулся .

    15. Она смотрела на его высокий быстрый шаг сквозь сияние углового уличного фонаря.

    16. Лотти немедленно отступила со своими толстыми маленькими ступенями в безопасную собственную комнату.

    17. Я вдавил полкроны в его готовую ладонь и ушел.

    18. «Я вытолкнул стул мисс Донован из-под нее, и она ударилась о бок в вихре шелковых ног».

    19. Единственным оставшимся местом была палуба, усыпанная нервными окурками, и раскинутыми ногами.

    20. Озадаченные морщины появились на лбу мистера Барбекью-Смита.

    Task2 : В каждом из следующих предложений замените перевернутые эпитеты нефигуративными прилагательными, а затем сравнениями или простыми эпитетами (например, игрушка девушки - милая девушка, девушка - игрушка.Переведите предложения на украинский язык и прокомментируйте метод, который вы применили для их перевода .

    1. Она медленно повернулась к нему глазами, ее сухие губы изогнулись в тени улыбки .

    2. Была октябрьская погода; Каменно-серое небо было полно жаворонков, свинцовое зеркало Темзы b переливалась осенней листвой.

    3. Маленькая змея раздражения круто свернулась у него в горле и укусила заднюю часть его рта.

    4. Первое впечатление Калгари о Лео Аргайле заключалось в том, что он был настолько рассеянным, таким прозрачным, что почти не мог присутствовать там вообще. Призрак человека !

    5. Джеральд Вайз - улыбающийся голубоглазый гигант человек.

    6. Массы устремились к базилике в году эйфорическим потоком человечества .

    7. В полный рост он был только до ее плеча, маленький высохший кончик мужчины .

    8. Ветерок раздувал и раздувал занавески, как бледные флаги, закручивая их вверх к матовому свадебному торту на потолке .

    9. Не могу представить, как он женился на том стакане простокваши .

    10. Вечернее небо на мгновение расцвело в окне, как синий мед Средиземного моря - , - затем пронзительный голос миссис Макки позвал меня обратно в комнату.

    11. Уродливая имбирная скотина с отвратительной ухмылкой и, насколько мне удалось выяснить, без каких-либо искупительных качеств.

    12. Он встал и посмотрел на ювелира, Иден был знатоком торговли, но каким-то образом вся его хитрость покинула его, когда он столкнулся с этим Гибралтаром человека .

    13. Дункан был довольно невысоким, широким, темнокожим, неразговорчивым Гамлетом типа , с прямыми черными волосами.

    14. Итак, он увидел и услышал ее за мгновение до того, как поезд появился и остановился, выбросив вавилонскую башню из дыма в дождь и подавив сердца людей своим криком ее свистка.

    15. Он с криком упал в воду, раскинувшись, как неуклюжая лягушка, и его гордая яхтенная кепка плыла к корням бамбука, пока он в лупил кашу из воды и грязи .

    Task3 : Проанализируйте структуру фразовых эпитетов в следующих предложениях и предложите, как их значение должно быть передано на украинский язык

    1. Джек посмотрел на Смоки в отчаянии, как загнанное в угол животное.. . но Смоки смотрел в ответ с тонким и нетерпеливым выражением .

    2. Человек жив, разве ты не знаешь, что все эти ... больше власти до локтя придуманы в Англии, чтобы обмануть тебя ...

    3. Клей оставил ноги там, где они были [на кровати своего друга] на несколько секунд «не говори-мне-куда-поставить-мои-ноги» , затем качнул их на пол и сел.

    4. Немного подумав, он решил попробовать пугающий подход «давай-всем-всем-повеселимся» .

    5. Я закрыл глаза, чувствуя запах ее пота и запах солнечного света в зале для завтраков ее лавандовой воды.

    6. Вилли был известен тем, что в детстве стал свидетелем смерти своего отца, убитого верблюдом на году во время запланированного, долгожданного визита в Египет.

    7. Естественно, после того, как мы схватили его, мы пошли в его офис и дом, чтобы посмотреть, что мы можем узнать, знаете ли, , где-вы-были-ночью-6 июня 1894 года - материал и Нынешний повар сказал, что работала на него только с 8 октября, и это привело к этому.

    8. У этого места был свой специфический запах, волнующий преданных, состоящий из тепла, воды, химикатов и здоровой влажной зеленой листвы. Адаму нравился этот запах. Он постоял некоторое время, вдыхая запах растений, с удовлетворением глядя на мокрый мрамор и обнимая интимные ощущения своих собственных ощущений, которые вскоре должны были стать плаванием .

    9. Простая практическая гребля приказ - не очень сложное искусство для освоения, но требуется немалая практика, прежде чем мужчина почувствует себя комфортно, гребя мимо девушек.

    10. Затем мы ужинали за обеденным столом в передней. сохранялись на всякий случай, Его Величество, Королева должна когда-нибудь зайти без предупреждения и быть Комната отчаянной нужды в чашке чая с салфетками, полированным фарфором и страшным макраме с изображением осла, которое сделала моя покойная двоюродная бабушка Ирэн (Майк Гейл, 30 лет)

    11. Его напарник взял его за руку и кивнул в сторону Джека в жестом «маленькие кувшины-большие уши» .

    12.Джек посмотрел на Смоки в отчаянии, как загнанное в угол животное. . . но Смоки смотрел назад с тонким, нетерпеливым выражением лица .

    13. У него было короткое тело, большие плечи, круглая грудь, без шеи, большая рыжая борода, взъерошенные брови. Чего ты хочешь, черт тебя побери! посмотрите про глаза, да и весь каталог.

    14. В своих супружеских ссорах они были, в целом, хорошо подобранной, довольно уравновешенной парой взаимных уступок .Вообще говоря, сделать ставку на победителя было бы очень сложно ".

    15. О, я помню, что она сказала, когда одевалась. Я не знала, что сказала Крис, но она сказала: «Когда я спрошу ее, она мне скажет» в , как королева Франции, , она иногда говорит.

    16. Женщина, похожая на Джона-Быка , там, как он узнал от тети, была миссис Томкинс, добрейшей из старых душ.

    Task4: В каждом предложении укажите эпитет и определите его тип и структуру.Переведите предложения и прокомментируйте, как вы произносили эпитеты. Эпитеты какой конструкции утратили образность в украинском переводе?

    1. Ло вспомнила это чучело дома, уединение, сырые старые пастбища, ветер, раздутую пустыню с энергией отвращения, которая исказила ее рот и разжила ее приоткрытый язык.

    2. Он очень любил собаку. Он был таким старым, понимающим и проницательным. Он знал, что это был также особый фаворит своего хозяина, гигантское животное с сильными ногами и жестоким характером, и по этой причине он всегда был осторожен и осторожен с ним, никогда не позволяя ему скрыться из виду.

    3. И дух «Будь проклят» в ее крови восстал. Какая наглость! Слежу за ней! Нет! Она не собиралась оставлять мисс Флер торжествующей.

    4. Затем он свернул на переулок и остановился, прислонившись к серым каркасным воротам садовых ворот.

    5. Ее брат был и, без сомнения, остается известным политиком с бледным лицом, с подтяжками и разрисованным галстуком, главным и сторонником его игры в мяч, чтения Библии и выращивания зерна.

    6. К сожалению, приход леди Монтдор никогда не был днем ​​шоколадного торта и серебряного чайника.

    7. Толстая старая ворона женщины в черном платье высунула нос и подозрительно посмотрела на меня, прежде чем впустить.

    8. В течение последних нескольких недель она острее всего осознала улыбающийся интерес Хауптвангера. Его прямое гибкое тело, его быстрые, агрессивные манеры, его настойчивые ищущие глаза.

    9. Ноги цапли походили на ходули под его неуклюжим телом.Его темные перья были лохматыми, неухоженными. Он был совершенно неподвижен. Его длинный клюв смотрел вниз с головы, одновременно неблагородной и некрасивой. Клюв был направлен в тихую темную воду. Цапля занимала свой незначительный уголок ландшафта в вечном длинноногом одиночестве.

    10. Он ( сын шахтера округа Харлан ) сидел на крыльце без рельсов с мужчинами, когда долгий усталый вечер с грязными лицами катился по узкой долине, к счастью, затмевая улицы лачуг, и слушал к разговору.

    11. Мак-Мердо видел его только однажды, застенчивую, маленькую, седую крысу.

    12. Не считая вариаций выражения, у него действительно было три лица: юное, открытое, мальчишеское, которое я чаще всего видел в любви и любил больше всего; раздражительный, взрывной, измученный, без терпения и без злобы, который коренится в его картинах, его работах, его стремлении к творчеству, и узкий, осторожный, пристальный взгляд, шепот за вами рука, зависть к деньгам, самая редкая - по крайней мере, мной.

    13. Его охватил приступ высоковольтной нервозности.

    14. Она вздохнула, нахмурилась, затем сложила свои большие пухлые руки в манере «давай приступим к делу» и снова посмотрела на меня своими глазами-бусинками.

    15. Они весело шагали по гниющим бревнам, через спутанный подлесок среди торжественных лесных монархов, свисающих с крон до земли с поникшими регалиями виноградных лоз.

    16. Он пересек Тоттенхэм-Корт-роуд и Гауэр-стрит, идя без каких-либо конкретных предметов, кроме как подышать воздухом.Только когда он оказался под его тенью и увидел огромную часть Лондонского университета, оскорбляющую осеннее небо, он вспомнил, что здесь находится Министерство информации.

    Task5: Изучите следующие отрывки, выделите и проанализируйте структуру и значение эпитетов и прилагательных. Чего автор пытается добиться, используя их? Переведите отрывки и прокомментируйте методы, которые вы применили, чтобы передать эпитеты. Сохраняется ли структура устройства при переводе? Прокомментируйте средства, которые вы применили для сохранения образности текста.

    а) «Я надеюсь, что вы пришли сюда с добрым настроением и полными решимости максимально использовать свое положение», - продолжила дама. "Вам придется начать это утро с того, что за завтраком не придется мириться ни с какой другой компанией, кроме моей. Моя сестра находится в своей комнате, лелеет этот по сути женский недуг, легкую головную боль; и ее старая гувернантка, миссис Веси, из милосердия ее посещает. на нее с восстанавливающим чаем Мой дядя, мистер Фэрли, никогда не присоединяется к нам ни на одной из наших трапез: он инвалид и держит холостяцкое состояние в своих собственных квартирах.В доме больше никого нет, кроме меня. Здесь останавливались две барышни, но вчера они уехали в отчаянии; и неудивительно. На протяжении всего их визита (вследствие недееспособности мистера Фэрли) мы не производили в доме такого удобства, как кокетливое, танцующее и болтливое существо мужского пола; в результате мы только ссорились, особенно во время обеда. Как можно ожидать, что четыре женщины будут обедать вместе каждый день и не ссориться? Мы такие дураки; мы не можем развлекать друг друга за столом.Видите ли, я не очень-то думаю о своем поле, мистер Хартрайт - что вы хотите, чай или кофе? - ни одна женщина не думает много о своем поле, хотя немногие из них признаются в этом так же открыто, как я. Боже мой, ты выглядишь озадаченным. Почему? Вам интересно, что вы будете есть на завтрак? или вас удивляет моя небрежность в разговоре? В первом случае я советую вам, как другу, не иметь ничего общего с этой холодной ветчиной у локтя и подождать, пока подойдет омлет. Во втором случае я дам вам чай, чтобы успокоить ваше настроение , и делаю все, что может женщина (что очень мало, между прочим), чтобы придержать мой язык.

    b) Фигура, сидящая на большом валуне у подножия круглой башни, была фигурой широкоплечого, с высокой грудью, с сильными конечностями, с откровенными глазами, рыжеволосого, веснушчатого, косматого бородатого, с широким ртом, большого ... носатый, с глубоким голосом, с рубиновым лицом герой. От плеча до плеча он измерил несколько эллов, и его скалистые горные колени были покрыты, как и остальная часть его тела, где бы это ни было видно, с сильным ростом рыжеватых колючих волос по оттенку и жесткости, как у горного дрока ( Ulex Europeus ) .Ширококрылые ноздри, из которых торчали щетинки того же рыжевато-коричневого оттенка, были такой вместительной, что в их пещеристой темноте жаворонок мог легко устроить себе гнездо. Глаза, в которых слеза и улыбка всегда стремятся к мастерству, были размером с цветную капусту в натуральном выражении.

    Task6: Изучите следующие отрывки, выберите и проанализируйте семантику и тип эпитетов. Найдите другие стилистические приемы, учитывающие выразительность текста в исходном тексте.Перефразируйте и объясните их, избегая использования образов. Государственная степень их эквивалента на украинском языке

    Итак, по нашим меркам полностью экипированными, мы покинули влажные берега Англии.

    Франция, омываемая дождем и печальная, Швейцария, как рождественский торт, Италия, бурная, шумная и вонючая, прошли, оставив только смутные воспоминания. Крохотный кораблик уносился прочь от пятки Италии в сумеречное море, и, пока мы спали в душных каютах, где-то в этой полосе отполированной луной воды мы миновали невидимую разделительную линию и вошли в яркий, зеркальный мир Греции.Постепенно это чувство перемены дошло до нас, и поэтому на рассвете мы проснулись беспокойными и вышли на палубу.


    : 2015-09-15; : 30;


    IELTS Speaking Part 1 Band 8 Пример ответа тема Погода - Luyện thi онлайн

    Погода

    - thời tiết là một trong những chủ đề thường xuyên xuất hiện trong IELTS Speaking . Chúng ta có nhiều thứ để nói về thời tiết lắm. Và cũng có những câu trả lời riêng cho mỗi phần này.Хай cùng khám phá một số câu trả lời, bài mẫu và từ vựng dưới đây nhé.

    I. IELTS Speaking Part 1 пример темы Погода

    1. Какая погода в вашей стране?

    Это зависит от того, в какой части страны вы имеете в виду. В настоящее время я живу на севере, я бы сказал, что погода немного комфортная, потому что здесь все четыре сезона, но иногда погода также может быть довольно экстремальной, особенно летом, когда температура может достигать 40 градусов по Цельсию из-за ужасающие волны сильной жары прокатились по городу.

    2. Какое время года вам нравится больше всего?

    Я большой поклонник лета. Я считаю, что лето - лучшее время года, потому что летом все спортивные или физические нагрузки находятся на максимальном уровне, потому что вы потеете, и ваше тело выводит токсины, так что это действительно полезно для вас, освежает, хотя время от времени у меня могут появиться серьезные кожные жалобы, такие как сыпь или аллергия.

    3. Делаете ли вы разные вещи в разную погоду?

    Да, конечно.Я имею в виду, что летом делаю много упражнений. Но когда дело доходит до зимы, когда погода мрачная, небо кажется таким серым и унылым, а из-за плотного облачного покрова я чувствую себя таким утомительным и совершенно не продуктивным

    4. Вы бы предпочли жить в месте с одинаковой погодой круглый год или в месте с четырьмя временами года?

    Должен сказать, что мне повезло, что у меня есть четыре сезона, которыми я могу наслаждаться, хотя резкое различие между сезонами на Севере постепенно исчезает.Мне как-то скучно, если у нас есть только один сезон в году, как в южной части Вьетнама, погода жаркая круглый год и только два сезона - сезон дождей и сухой сезон.

    5. Как вы думаете, погода важнее для людей, занимающихся спортом?

    Абсолютно да, особенно это касается людей, занимающихся спортом на открытом воздухе. Например, это существенно влияет на спортивные результаты спортсменов. Высокая температура может вызвать различные тепловые заболевания, такие как тепловые судороги и тепловой удар, а очень низкие температуры могут привести к переохлаждению.

    6. Какая сегодня погода?

    Что ж, я думаю, что сегодня прекрасный день, хотя сегодня утром прошел небольшой дождь. Когда я вышел из дома, погода, казалось, улучшилась, и я надеюсь, что так будет и дальше до конца дня.

    7. Какая погода вам нравится больше всего?

    Знаете, я вообще-то не люблю какую-то определенную погоду. Я думаю, что в каждом сезоне есть своя уникальная красота, и мы должны наслаждаться ею.Например, не многим нравится морозная погода зимой, но я считаю это прекрасным поводом для меня собраться и продемонстрировать свою одежду.

    8. Какой климат в вашей стране?

    Вьетнам - это тропическая страна, поэтому климат здесь довольно жаркий и влажный. Больше всего меня расстраивает то, что погода становится все более непредсказуемой. Утром может идти дождь из собак и кошек, а днем ​​внезапно уходит.

    9.Влияет ли погода на жизнь людей в вашей стране?

    Я считаю, что погода всегда влияет на нас во всех отношениях. Я уверен, что в пасмурный день всем быстро надоест или надоест то, что они делают. Напротив, солнечные дни заставляют нас чувствовать себя живыми и бодрыми.

    10. Меняются ли люди летом?

    В летние месяцы может быть душно, поэтому я думаю, что это окажет определенное влияние на темперамент людей. Все становятся менее терпеливыми, чем обычно, часто расстраиваются и легко расстраиваются из-за каких-то пустяков.

    Xem thêm bài mẫu, часть 1 theo chủ đề hay khác: Tuyển tập bài mẫu IELTS Speaking Part 1

    TỪ VỰNG HỮU ÍCH:

    Зависит от: phụ thuộc vào

    Экстрим: Vô cùng

    Достичь: Đạt đến

    Жара: 1 khoảng thời gian mà thời tiết nóng hơn bình thường

    Аллергия: Dị ứng

    Холодный: Lạnh lẽo

    Знак отличия: Sự khác biệt

    Судорога: Chuột rút

    Осветление: sáng sủa lên

    Любите: thích cái gì

    Пакет: mặc nhiều quần áo

    Unpredictable (прил.): Khó lường

    Собаки и кошки дождя: mưa trút nước

    Очистить: quang đãng

    мрачный (прил.): Mù mịt

    Upbeat (прил.): Vui vẻ

    Sweltering (прил.): Nóng nực

    Темперамент: tính khí

    II.Câu trả lời mẫu tham khảo khác

    1. Какая погода в вашей стране?

    Погода в моей стране довольно хорошая. У нас мягкий климат, поэтому летом никогда не бывает жарко, а зимой не бывает морозов.

    2. Какая сегодня погода?

    Сейчас у нас волна тепла, поэтому температура действительно высокая. Я избегаю солнца и хожу по делам в конце дня.

    3.Погода влияет на ваше настроение?

    Да ... Холодные, хмурые дни портят мне настроение. Люблю лето, когда тепло и солнечно.

    4. Любите дождливые дни?

    Да, конечно! Я люблю, когда идет дождь ... Я люблю всю свежесть вокруг, прохладный ветерок после сильного дождя. Это замечательно!

    5. Какое ваше любимое время года?

    Ну, кажется, весна ... Погода очень приятная и приятно видеть, как все оживает и цветет.

    6. Любишь зиму?

    Нет, не совсем ... Зима для меня самое депрессивное время года, потому что там, где я живу, зимой очень холодно. Кроме того, дни короткие, и вы не можете много заниматься на свежем воздухе.

    7. Есть ли в вашей стране часть страны, где мало дождей?

    Зимой в моей стране довольно часто идут дожди. Это маленькое место, поэтому дождь обычно бывает во всех частях острова.

    8. Можете ли вы вспомнить какое-нибудь время, когда в вашем родном городе шел особенно сильный дождь?

    Да, несколько лет назад дождь был настолько сильным, что многие районы были полностью затоплены, берега реки вышли из строя. Многие машины были потеряны, и людей пришлось спасать из домов.

    9. Влияет ли дождь на работу транспорта в вашем родном городе?

    Да, иногда, в зависимости от силы дождя и от наводнения.Некоторые дороги, возможно, придется закрыть из-за наводнения, поэтому будут введены в действие отводы.

    10. Нравится ли вам солнечный свет? Почему?

    Да, я знаю! Солнечный свет может порадовать вас, а когда вы просыпаетесь в ясный день, он может дать вам положительную энергию.

    11. Чем вы любите заниматься на солнышке / или в солнечный день?

    В зависимости от того, насколько жарко, я люблю гулять с собакой в ​​парке, но если жарко, то люблю ходить на пляж и купаться, чтобы остыть.

    12. Любите гулять по выходным в солнечные дни?

    Совершенно верно! Если жарко и солнце светит, я люблю гулять с собакой или сидеть на улице, чтобы попить кофе в городе. Однако если температура действительно высокая, то я предпочитаю оставаться в помещении, чтобы защитить себя от солнца.

    13. Какая погода (обычно) в вашем городе?

    В городе, где я вырос, обычно низкие температуры, как на севере Англии.Даже в летние месяцы температура достигает 16-24 градусов. Очень много дождей и много пасмурных дней.

    14. Какая у вас любимая погода? (Почему?)

    Я предпочитаю теплые дни с температурой около 24/25 градусов с чистым голубым небом и солнцем. Это хорошо для прогулки с собакой и для удовольствия от прогулки на свежем воздухе, но при этом не будет слишком неудобно.

    15. Любишь снег? (Почему?)

    Обожаю снег! Есть что-то увлекательное в сильном снегопаде, когда небо полно, и вам нужно носить много слоев одежды.Мне он нравится, потому что он такой красивый, и гулять и играть в нем очень весело.

    16. Смотришь прогноз погоды?

    Я не слежу за прогнозами по телевизору, но проверяю погодное приложение на телефоне, чтобы видеть температуру каждый день и проверять влажность.

    17. Влияет ли погода на то, что вы делаете?

    Да, планы меняются в зависимости от погоды, например, если будет сильный ливень, я не смогу гулять с собакой или ходить по магазинам в городе.

    Нгуан: подъемы, достижения

    IELTS Speaking Part 2:

    Опишите вашу любимую погоду. Вы должны сказать:

    Какая погода

    Почему тебе это нравится

    Где можно увидеть такие погодные условия.

    Образец:

    Это может прозвучать странно, но моя любимая погода - это пасмурная, ветреная и моросящая погода, которая заставляет меня чувствовать себя спокойно и расслабленно... Мне нравится такая погода, особенно ночью, потому что я слышу, как падают маленькие капли дождя, и вижу росу на окне, и это помогает мне уснуть ... Это очень приятно ... Еще я люблю туманную погоду ... Это очень романтично и дает мне ощущение, будто я попал в старый черно-белый фильм. Однако я не люблю сильные дожди и ливни. И я ненавижу, когда температура опускается ниже нуля, мне слишком холодно. Наверное, та погода, которая мне нравится, обычна для Великобритании ... Но в моем родном городе такая погода встречается очень редко.Обычно у нас бывают сухие и солнечные дни, а иногда и дождливая погода.

    Từ vựng hữu ích:

    Мягкий климат: Khí hậu ôn hòa

    До кипения: Rất nóng

    Морозный холод: Rất lạnh

    Мрачные дни: Нгай Ам Ам, Нху Май Сен

    Ветерок: Gió nhẹ

    Сильный дождь: Mưa nặng hạt

    Моросящий дождь: Mưa phùn

    Туманная погода: Thời tiết sương mù

    Ливни: Mưa rất nặng hạt

    Trên đây là một số câu trả lời và bài mẫu Выступление на IELTS Часть 1 тема Погода, các bạn tham khảo và ng dụng trả lời cho bài viết của mình nhé!

    Tham khảo thêm tài liệu hay khác:

    Xem thêm các bài học khác cùng IELTS Fighter nhé!

    c biệt là podcast trọn bộ từ vựng siêu hay từ Ms.Quỳnh nhé:

    Модальные глаголы Упражнение 1 | АНГЛИЙСКИЙ СТРАНИЦА

    1. Полет Теда из Амстердама занял более 11 часов. Он устал после такого долгого перелета. Он предпочитает остаться сегодня вечером и немного отдохнуть.

    2. Если вы хотите лучше понять, как устроен город, вы идете в центр и исследуете набережную.

    3. Подниматься по тропе к вершине опасно, если вы плохо подготовлены к резким изменениям погоды.Вы еще немного исследуете маршрут перед тем, как совершить восхождение.

    4. Когда у вас в доме есть маленький ребенок, вы оставляете там мелкие предметы. Такие предметы можно проглотить, что может привести к серьезным травмам или даже смерти.

    5. Дэйв: ты задерживаешь дыхание более чем на минуту?
    Натан: Нет, не могу.

    6. Обручальное кольцо Дженни огромно! Это стоило целое состояние.

    7. Пожалуйста, не забывайте поливать мои растения, пока меня не будет. Если им не хватает воды, они умирают.

    8. Я свободно говорю по-арабски, когда я был ребенком, и мы жили в Египте. Но после того, как мы вернулись в Канаду, я почти не знал этого языка и забыл почти все, что знал в детстве. Теперь я просто говорю несколько вещей на языке.

    9. Книга не обязательна. Мой профессор сказал, что мы прочитаем это, если нам понадобится дополнительная информация. Но читаем, если не хотим.

    10. Лев: Где шпатель? Он должен быть в этом ящике, но его здесь нет.
    Нэнси: Я только что вымыла кучу посуды вчера вечером, а они все еще в посудомоечной машине.Это будет там. Это единственное другое место.

    11. Сегодня возьми с собой зонтик. Метеоролог в новостях сказал, что к северу отсюда шторм, а сегодня днем ​​пойдет дождь.

    12. мы останавливаемся на следующей остановке для отдыха? Я действительно пользуюсь ванной и не знаю, подержу ли я ее, пока мы не доберемся до Чикаго.

    13. О нет! Кошелек Фрэнка лежит на журнальном столике. Он оставил его здесь вчера вечером.

    14. Нед: Я одолжу твою зажигалку на минутку?
    Стивен: Конечно, без проблем.На самом деле, вы можете оставить его себе, если хотите. Я бросил курить.

    15. Я думаю, она сказала это Меган! Она оскорбляет свою готовку перед всеми на вечеринке прошлой ночью. Она только что сказала, что наелась, или съела немного салата, если еда ей не понравилась.

    16. Вы жеваете вот так с открытым ртом? Боже, меня тошнит от того, что ты ешь этот кусок пиццы.

    17. Тело миссис Скарлетт было найдено в гостиной всего несколько минут назад, и оно все еще тепло! Сегодня вечером никто не покинул особняк, так что убийцей будет кто-то в этой комнате.Будь один из нас !!!

    18. Тед: Не знаю, почему Дениз заплакала, когда я упомянул свадьбу.
    Памела: Это было то, что вы сказали о ее брате. А может, она просто нервничает. В конце концов, завтра большой день.

    19. Вы всегда говорите первое, что приходит в голову? вы думаете время от времени, прежде чем говорить?

    20. Я читал книгу вчера вечером перед сном. Я никогда не выносил его из этой комнаты. Он где-то здесь валяется.Где это быть? проглотить, что может привести к серьезным травмам или даже смерти.

    11 поразительных фактов о наших океанах

    Мы можем знать о Марсе больше, чем о наших океанах. Океаны составляют 71% нашей планеты. Давайте посмотрим на этот размер в перспективе. По данным Геологической службы США, на планете находится около 321 003 271 кубических миль воды. Этого было бы достаточно воды, чтобы заполнить около 352 670 000 000 000 000 000 контейнеров размером галлонов.Океан большой и глубокий. Это очень затрудняет его изучение.

    У нас есть спутники, буи, подводные аппараты, корабельные траки, подводные лодки и множество других ресурсов, посвященных изучению наших океанов. Однако наше понимание океанов и морской флоры и фауны растет медленными темпами. Океанограф Джин Фельдман последние 25 лет изучал океаны. Он описал текущие проблемы с исследованием океана в интервью НАСА, сказав: «Во многих смыслах легче отправить человека в космос, чем отправить человека на дно океана.С одной стороны, давление, оказываемое водой наверху, огромно ".

    СВЯЗАННЫЙ: КАРТА ДИКИХ ПРИРОДОВ ВЫЯВЛЯЕТ ТОЛЬКО 13% МИРОВОГО ОКЕАНА НЕЗАПРЕЩАЕТСЯ ЧЕЛОВЕКОМ

    " Это эквивалентно тому, как один человек пытается выдержать вес 50 гигантских реактивных самолетов. Еще темно и холодно. В отличие от космоса, где вы можете видеть вечно, когда вы находитесь в океане, вы ничего не видите , потому что ваш свет не может светить очень далеко. Это трудное место для учебы.«Хорошая новость заключается в том, что с каждым годом мы узнаем все больше и больше об океане, и в последнее время возродился интерес к исследованию океана. Сегодня мы собираемся сосредоточиться на том, что мы действительно знаем об океане. Возможно, один из наших читателей однажды станет пионером в исследовании океана.

    1. В океане есть озера, реки и скрытые водопады.

    Источник: Marine Insight

    Вы прочитали правильно. В океанах действительно есть озера, реки и даже водопады.Что еще более впечатляет, так это то, что эти подводные озера и реки могут сильно различаться по размеру, от нескольких футов в поперечнике до нескольких миль шириной . Как такое возможно? Эти озера и реки образуются, когда морская вода просачивается сквозь толстые слои соли под морским дном. Когда слой соли растворяется, на дне океана образуется углубление. Затем растворенная соль делает воду более плотной, и эта плотная вода оседает в этих углублениях, создавая подводные водоемы с рассолом.Эти бассейны с рассолом также привлекают множество морских животных, которые выглядят как пришельцы.

    А как насчет водопадов?

    Самый большой из известных водопадов на Земле находится между Гренландией и Исландией. Однако это под водой. Это водопад с 75 миллионами кубических футов воды, , с падением колоссальных 11500 футов . Водопад образовался, когда более плотная вода с восточной стороны Дании встретилась с более теплой водой на противоположной стороне. Короче говоря, холодная вода течет вниз и под теплой водой по огромной капле на дне океана.Названный катарактой Датского пролива, он в три раза превышает высоту водопада Анхель в Венесуэле и несет в себе 2 000 раз больше воды, чем у Ниагарского водопада.

    2. Свет придает океану знаковый синий цвет.

    Источник: NASA

    Глубокий синий цвет океана вдохновляет. Множество художников, дизайнеров и музыкантов черпали глубокое вдохновение в очаровательных цветах океана. Однако многие люди не знают, где океан приобретает свой цвет.Ответ может вас удивить. Цвет Океана - это результат поглощения воды цветами в красной части светового спектра. Вода действует как фильтр, оставляя цвета в синей части спектра. Свет, отражающийся от плавающих отложений и частиц в воде, также помогает океану иногда приобретать зеленый, красный или другие оттенки.

    Поскольку синие волны проникают намного глубже, чем волны других длин, чем глубже вы погружаетесь в океан, тем он «синее».

    3.Большая часть жизни на нашей Земле - водная.

    Океаны кишат жизнью. Мы зарегистрировали бесчисленное количество видов в океане. В наших океанах мы нашли все, от одноклеточных организмов до массивных синих китов. Наши океаны представляют собой сложные экосистемы, в которых обитают рыбы, осьминоги, кальмары, угри, дельфины, ракообразные и т. Д. Этот список можно продолжить. Вы когда-нибудь задумывались о том, какие еще неоткрытые существа еще можно найти в наших океанах? Исследователи считают, что мы идентифицировали только около about потенциальных морских обитателей, скрывающихся под поверхностью.Возможно, существуют даже виды млекопитающих, которые нам еще предстоит открыть. Хорошая новость в том, что исследователи добиваются прогресса. Ежегодно в наших океанах обнаруживается около 2000 новых видов видов.

    4. Здесь вы не найдете Немо.

    Источник: Викиданные

    Вы, наверное, уже представляли себе эти сценарии раньше. Что бы вы сделали, если бы оказались на необитаемом острове? Или еще лучше, что бы вы сделали, если бы оказались посреди океана? Оба сценария одинаково устрашающие.Но, возможно, вам точно никогда не захочется застрять в самом отдаленном уголке южной части Тихого океана. Названный Point Nemo (латинское слово «никто»), этот район составляет около 1600 километров, от ближайшей полосы суши и около 2700 километров, от ближайшего населенного участка суши.

    Точка Немо находится так далеко от суши, что ближайшие люди - часто астронавта . Международная космическая станция вращается вокруг Земли на максимальном расстоянии км ( 258 миль).Пойнт Немо считается самым удаленным местом в мире. Он также используется в качестве космического кладбища - космические агентства используют его как свалку, и, по оценкам, здесь под поверхностью лежит более сотни списанных космических кораблей.

    5. Хотите отправиться на охоту за кладом?

    Источник: Extreme Photographer / iStock

    Возможно, вы мечтали наткнуться на давно потерянную пиратскую карту с инструкциями о том, как найти забытые сокровища, похороненные под водой.Карты могут быть недоступны, но под морем много потерянных сокровищ. Хотя может показаться практически невозможным по-настоящему измерить количество затонувших кораблей, находящихся на дне океана, Национальное управление океанических и атмосферных исследований подсчитало, что в мировом океане насчитывается не менее 1 миллион затонувших кораблей, и по другим оценкам целых 3 миллиона. Хотя сюда входят обломки всей истории человечества, от лодок-лодок до затонувших кораблей 21-го века.

    Также предполагается, что количество обнаруженных сокровищ в океане может быть оценено более чем в 60 миллиардов долларов. Кто хочет отправиться на поиски сокровищ?

    6. Океан помогает вам читать эту статью.

    Источник: Christoph Burgstedt / iStock

    Под океаном проложена паутина кабелей. Для чего они? Возможно, название может быть подсказкой? Коммуникационные компании поддерживают международные соединения через эти кабели. Как вы, наверное, догадались, прокладка этих кабелей - медленная, дорогая и утомительная работа.Однако эти сотни тысяч миль кабелей очень важны, так как они отвечают за передачу 99% мировых данных . Эти подводные кабели, устанавливаемые на специализированных лодках, называемых Cable-Layer , расположены на плоских поверхностях дна океана, избегая таких вещей, как коралловые рифы, затонувшие корабли, рыбные ложе и другие экологические места обитания, а также общие препятствия. Более того, кабели должны быть рассчитаны на работу в сложных условиях и быть достаточно прочными, чтобы выдерживать случайные укусы акул.Между тем, недавно был установлен первый в мире подводный Wi-Fi.

    7. Есть районы океана, которые невообразимо глубоки.

    Если бы вы могли сесть в самой глубокой точке океана и ясно взглянуть на поверхность, это было бы похоже на полет коммерческим рейсом и взгляд на Землю. Вот насколько глубоким может быть океан. Самая низкая точка в океане находится в глубине Challenger Deep, , которая находится ниже западной части Тихого океана, в южной части Марианской впадины .На колоссальных отметках 36 200 футов (11 км) , траншея настолько глубокая, что вы можете вместить всю гору Эверест внутрь. Буквально в прошлом году Виктор Весково вошел в историю, став первым человеком, достигшим самой глубокой части океана. К сожалению, сюда попало и пластиковое загрязнение.

    8. Под океаном много золота.

    Источник: Айдын Мутлу / iStock

    После того, как вы устали искать затонувшие сокровища, возможно, вы могли бы попробовать свои силы в алхимии, превращая океанскую воду в золото.Было подсчитано, что в наших океанах имеется около 20 миллионов тонн разбавленного золота. Но пока не бери ситечко. Даже если вы разбавите один литр воды, вы получите в лучшем случае 13-миллиардных грамма. Этого недостаточно, чтобы в ближайшее время разбогатеть.

    9. Большинство извержений вулканов происходит под водой.

    Под водой находится примерно 1 миллион вулканов . Хорошая новость в том, что не все они активны, и очень немногие из них действительно извергают расплавленную лаву.Тем не менее, около 80% извержений вулканов на планете фактически происходят под водой. Вулканические структуры также создают перегретые жерла, извергающие горячую воду глубоко под воду. Эти же вентиляционные отверстия могут привести к тому, что окружающие водные пространства могут достигать температуры до 750 градусов F (400 градусов C). Эти глубокие жерла играют особую роль в экосистеме океана, так как рядом с перегретыми жерлами процветают различные формы жизни. Изучение этих отверстий может пролить свет на то, как жизнь могла бы развиваться на других планетах в столь же суровых местах.

    10. В океанах много пластика

    По оценкам, около 7 миллионов тонн пластика сбрасывается в наши океаны ежегодно. Что еще более беспокоит, так это то, что эти пластмассы попадают во все виды океанической жизни. Исследовательская группа из Калифорнийского университета в Сан-Диего утверждает, что рыба в северной части Тихого океана заглатывает от до 12000 и 24000 тонн пластика ежегодно . Микропластик проникает даже в наши тела, когда мы едим морские организмы.Вот несколько инструментов, которые мы используем для спасения наших океанов.

    11. Спасибо океану за наш кислород.

    Помимо обеспечения людей разнообразной экосистемой, океаны также предоставляют нам кислород. По оценкам, океаны производят от от 50 до 80% кислорода Земли за счет фотосинтеза, производимого морским планктоном, водорослями и некоторыми бактериями. Сделайте глубокий вдох и обязательно поблагодарите океан за жизнь.

    Что вам больше всего нравится в океане? Чтобы узнать больше о наших океанах, обязательно загляните сюда.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
