Электрощиток для дачи: комплектация и установка
13.05.2016 16.07.2020 / Электрощиток
Дачное строительство в последнее время стало очень популярным. Многие домовладельцы стараются максимальное количество работ по постройке, отделке и подключению к коммуникациям своего коттеджа делать самостоятельно.
Это относится и к монтажу электрической проводки во всех строениях дачного участка.
Электрификация дома невозможна без установки электрощитка. На нем монтируется прибор учета – электросчетчик, УЗО (устройство защитного отключения) и электрические автоматы в необходимом количестве.
Требования к установке
Все требования, связанные с установкой распределительных щитков, указаны в ПУЭ (Правилах устройства электроустановок), глава 7.1. Остановимся на главных из них.
- Место для установки распределительного щита нужно выбирать вдали от отопительных котлов, газовых плит или баллонов, печей, легковоспламеняющихся предметов.
- Помещение, где расположен электрощиток, должно хорошо вентилироваться, желательно, естественным способом.
- Место установки распредщитка должно быть хорошо освещено естественным светом. Это немаловажно для обслуживания конструкции.
- К щитку должен быть постоянный свободный доступ. Поэтому не допускается его установка в кладовых и прочих помещениях хозяйственного назначения.
Количество распредшкафов зависит от площади строения и количества лампочек, электророзеток и прочих электрических точек. Это количество влияет на схему и сложность разводки проводов по зданию. Для дачного дома площадью до 200 м2 достаточно одного щитка.
Как выглядит уличный электрощиток для дачи, сделанный своими руками, смотрите на фото:
Элементы, устанавливаемые на щите
Электрощит устанавливается на вводе в дом. Он может быть как внутренним, так и накладным. Накладной установить проще, поэтому для дачного дома, где он будет находиться в любом подсобном помещении, рекомендуется именно эта конструкция.
Для установки распредшкафа наружной установки не требуется специальной подготовки. Его просто нужно закрепить на стене дюбель-гвоздями. Также наружный электрошкаф можно монтировать на улице, например, на столбе.
Несколько советов по выбору электрошкафа:
- Берите шкаф с запасом установочных мест. Лучше, если после сборки останется свободное место, нежели элементы будут установлены впритык.
- Не стоит экономить на стоимости корпуса. Проверяйте, чтобы материал, из которого он изготовлен, был самозатухающим.
- Лучше всего – шкафы, у которых снимаются стенки. Это обеспечивает легкий доступ к элементам конструкции.
- Проследите, чтобы DIN-рейки легко отодвигались или вынимались
Составляющие распределительного устройства
Как правило, для распределительных электрощитков для напряжения 220 В и эксплуатации их в дачных домах небольшой площади используются следующие элементы:
- Электросчетчик
- УЗО (Устройство защитного отключения)
- Нулевая шина
- Заземляющая шина
- Автоматы:
- Вводной – 30-60 А
- Автоматы для группы розеток, рассчитанных под сильноточные электроприборы – 25 А
- Автоматы для группы розеток, рассчитанных под слаботочные бытовые устройства и приборы средней мощности – 16 А
- Автоматы для осветительных приборов – 10 А.
[attention type=green]Как видно из этого списка, перед расчетом количества модулей распределительного щита следует выяснить, сколько групп энергопотребителей находится на объекте, и какова суммарная потребляемая мощность для каждой группы.

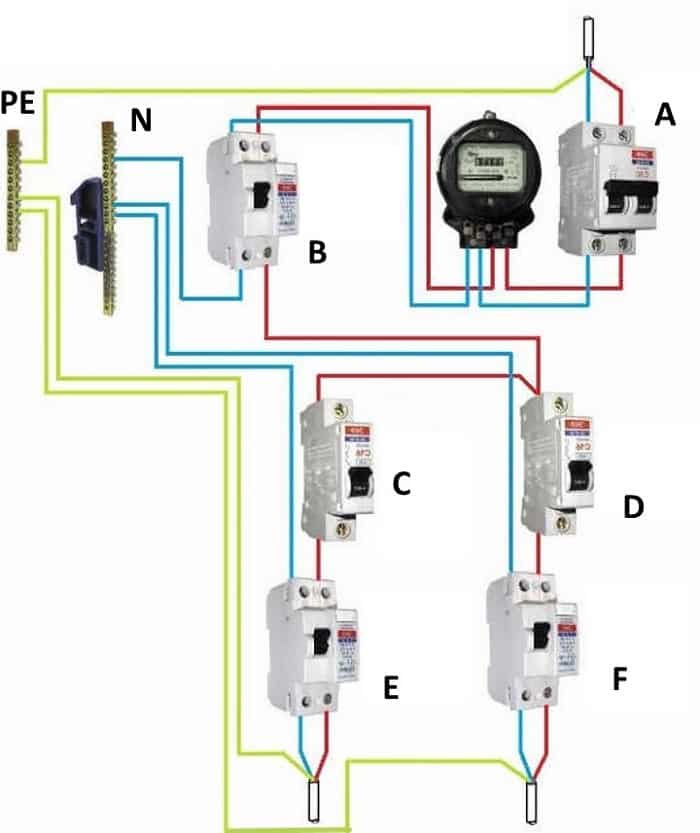

Схема сборки
Это – очень ответственное занятие, при котором требуется строжайшее соблюдение техники безопасности.
Сборка электрощита производится в следующем порядке:
- Установить DIN-рейки 35 мм для:
- Нулевой шины – на изоляторах;
- Шины заземления — непосредственно на корпус;
- Пакетников;
- Счетчика.
- Подвести вводной кабель в верхний левый угол шкафа.
- Установить там же вводной автомат.
- Установить две шины для ноля и заземления.
- Если есть PEN-проводник, сделать перемычку от нулевой шины на заземляющую.
- Установить автоматы. Начать с вводного, а потом отвести провода на групповые предохранители отходящих линий. Следите за тем, чтобы в вашем щитке провода пересекались минимально.
Зачищая изоляционный слой на проводах, сделайте так, чтобы оголенная часть жилы не выступала за пределы клеммы пакетника. Если это произошло, установите на оголенную часть провода специальный изолирующий наконечник.
- Соединить автоматические предохранители перемычками. Убедитесь, что сечение перемычки соответствует сечению вводного провода. Более современный и надежный вариант – вместо перемычек установить «гребенку» (фазную шину).
- Установить УЗО. Это устройство в обязательном порядке монтируется на группу сильноточных приборов и отдельно на группу остальных розеток. Для подсоединения УЗО фазу заводят с автоматического предохранителя, а ноль – с нулевой шины.
- Заглушить оставшиеся неиспользуемые отверстия для проводов.
Следите за тем, чтобы в вашем щитке провода пересекались минимально.Образец схемы сборки электрощита в дачном доме представлен на этом фото:
Подключение
В первую очередь необходимо подключить вводной автоматический предохранитель.
Для удобства дальнейшего монтажа фазы на вводной пакетник лучше заводить снизу.
- Все УЗО и пакетники объединить шинами «гребенка» или перемычками. Провод перемычки должен совпадать сечением с вводным проводом.
- Отходящие электропровода подключить к автоматам.
[attention type=green]Ноль (N) всегда идет на автоматы и УЗО с нулевой шины. Фаза (L) – с вводного кабеля через перемычки или «гребенку».
[/attention]
Чтобы не запутаться при монтаже и подключении, выберите провода ноля, фазы и заземления в изоляции различного цвета. Чаще всего бывает:
- Ноль N – синий
- Фаза L – красный
- Заземление PE – желтый cзеленым пунктир
Следите за надежностью подключений, тщательно зажимайте болты на предохранителях и шинах.
- Подключить электросчетчик в соответствии с приложенной к нему схемой.
- Подать напряжение на щиток
- При помощи мультиметра проверить наличие напряжение на отходящих линиях и пакетниках
- Маркировать каждый автомат в соответствии с коммутационной схемой
- В случае, если корпус устройства не прозрачен, копию схемы следует прикрепить к дверце электрошкафа с внутренней стороны. Помимо соблюдений требования энергонадзора, это существенно облегчит профилактические и ремонтные работы распредщитка.
[attention type=red]ВАЖНО! Не забудьте после проверки нагрузки на отходящих линиях отключить вводной автоматический предохранитель для безопасного завершения работ.[/attention]
Установка электрического щита в домовладении – дело несложное. Его вполне возможно сделать собственными руками. Главное – соблюдать правила техники безопасности, тщательно выполнять все предписания и не экономить на расходных материалах.
Следите за тем, чтобы сборка вашего распределительного электрощитка соответствовала всем требованиям ПУЭ.
В противном случае, энергонадзор может не позволить подключения вашей дачи к электросетям или указать на какие-либо нарушения, наказуемые штрафом.
При сборке проверяйте жесткость крепления каждого из элементов. Не допускайте лишних пересечений проводов, а тем более – их ненадлежащих скруток. Правильная сборка функционала распредщита гарантирует безопасное подключение, безаварийную работу ваших бытовых приборов при различных типах нагрузок.
[attention type=green]Скрупулезность и следование нормам – залог пожарной безопасности вашего жилища, а значит, и вашего комфорта и спокойствия.[/attention]
В заключение предлагаем вам посмотреть видео, как своими руками осуществить монтаж и сборку уличного электрощита для дачи:
Сборка электрощитка в частном деревянном доме
Портфолио! Гарантируем качество выполнения работ! Опыт более 15 лет! Профессиональные инженеры в штате компании!
Звоните нам по телефонам: ☎ 8 (495) 233-76-05 и ☎ 8 (499) 686-40-92
Выбор в пользу строительства деревянных домов и коттеджей обоснован, прежде всего, экономичностью строительных работ, легкостью в возведении деревянных конструкций и экологичностью используемых материалов.
Однако среди значимых недостатков таких строений числится повышенный уровень их пожароопасности. Поэтому организация электроснабжения в деревянном доме предполагает строгое соблюдение рекомендаций и требований профильных специалистов с целью обеспечения максимальной безопасности жильцов.
Особенности прокладки электрики в деревянных домах, основные этапы
Для обеспечения в помещениях деревянного строения максимального комфорта и уюта, расположение и схему монтажа электросистем и коммуникаций следует тщательно продумывать. Однако в случае с электрикой нужно учитывать ее степень опасности, а потому к их планированию и прокладке следует относиться со всей ответственностью и серьезностью.
Работы по электромонтажу внутри деревянных домов и коттеджей выполняются поэтапно, исходя из степени существующих рисков и для увеличения безопасности как самих рабочих, так и людей, которые будут проживать в этом доме.
- Первый этап работ заключается в прокладке кабелей от линий электропередач к распределительному щиту, как правило, расположенному в здании или в непосредственной близости от него. Прокладка кабеля может производиться двумя способами:
- Подземным – сохраняется внешняя эстетика фасада здания и не нарушается дизайн ландшафта на участке, однако такой способ требует больших финансовых затрат;
- Воздушным – при сравнительно доступной цене работ этот способ прокладки электрокабеля менее практичен из-за большей подверженности материалов влиянию вредных факторов.
- На втором этапе электрический кабель распределяется внутри дома, для этого также может быть использован открытый или закрытый способ. По мнению специалистов, применение закрытого способа наиболее приемлемо, так как он обеспечивает не только эстетичность интерьера, но и безопасность в дальнейшей эксплуатации деревянного строения.
Прокладка кабеля может производиться двумя способами:При монтаже внутренней системы электроснабжения важно обеспечить:
- Открытость доступа к электрощитам для электриков, выполняющих осмотр и/или обслуживание коробов;
- Пожарную безопасность и соответствие с заявленными сертификатами используемых при монтажных работах материалов и комплектующих: кабелей, розеток и выключателей, проводов, коробов для электропроводки, термических усадок и др.
- Высокое качество распределительных электрощитов.
Внимание! Все виды электромонтажных работ, а также операций с электрикой и распределительной сетью в деревянных домах должны выполняться профильными специалистами, у которых есть соответствующий допуск к работам с электричеством до 1000 B.
Проведение электропроводки
Монтаж электропроводки и сборка электрощита в деревянном доме начинается после приобретения всех необходимых устройств и компонентов системы: кабелей, выключателей, розеток, автоматов и осветительных приборов, распределительных коробок. Каждый отдельный элемент монтируется, согласно утвержденной схеме установки. Если дизайнерский проект предполагает использование дополнительных отделочных материалов в помещениях деревянного дома, для прокладки электрического кабеля используется специальный металлический рукав. Также допускается проведение электропроводки в каркасе подвесного потолка.
Сборка и установка распределительного щита
Из-за повышенного риска возникновения пожара в деревянном доме, при монтаже распределительного щита рекомендуется пропитать пиломатериал антипожарными средствами.
Специализированные составы обеспечат дереву способность удерживать открытое пламя до 20-ти минут. Для полного исключения вероятности возгорания, при монтаже щита нужно строго придерживаться установленного алгоритма работ:
- В обозначенном схемой месте закрепляется корпус устанавливаемого электрощита.
- В корпусе щита монтируется прибор для учета потребления электроэнергии;
- На дин-рейку (металлический профиль) крепится вводный автомат, фаза и нейтраль подводятся к двухполюсному автомату;
- К вводному автоматическому выключателю присоединяются клеммы учетного устройства;
- Электрический провод, после заведения в дом, должен быть соединен с выходными зажимами счетчика;
- К дин-рейке крепятся автоматы, реле напряжения и УЗО;
- При помощи одножильного кабеля соединяются зажимы электрических приборов.
Учитывая, что деревянные поверхности (пол, стены, потолок) являются огнеопасными и быстро возгораемыми материалами, при проведении электромонтажных работ специалисты должны руководствоваться существующими правилами и нормами электробезопасности, прописанными в ПУЭ и ГОСТ.
Как выбирать материалы для сборки электрощита в частном доме
При выборе компонентов и материалов, необходимых для сборки и установки электрощита в деревянном доме, следует учитывать следующие факторы:
- Для электрификации деревянных строений используется исключительно медный кабель, с маркировкой «Нг» и LS, обозначающей двухслойную негорючую изоляцию;
- При выборе сечения проводников для более удобного расчета рекомендуется использовать таблицу ПУЭ;
- Абсолютно все точки электропроводки, розетки и осветительные компоненты должны быть заземлены;
- При монтаже электрощита является обязательной установка УЗО, необходимая для обеспечения защиты возможных пробоев по корпусу и предотвращения возгорания дерева;
- Установка отдельных автоматов для каждой группы и электролинии, где мощность устройств соответствует суммарной нагрузке на сеть;
- Розетки выбираются, исходя из техники прокладки электропроводки – открытой либо закрытой;
- Для каждой группы должны быть предусмотрены отдельные приборы выключения.
Чтобы пломбирование прибора учета (счетчика) было максимально доступным и удобным, его рекомендуется устанавливать непосредственно перед вводным автоматом.
Самым правильным вариантом электрощита для домов и коттеджей из дерева считается металлический влагостойкий бокс с толщиной стенки 1-2 мм, которая не имеет прямого контакта с древесным материалом. При необходимости, отделить короб от стены можно при помощи специально сооруженной кирпичной конструкции или нескольких слоев асбеста.
Все элементы в готовом коробе должны быть с соответствующей маркировкой для более удобного включения/выключения подачи напряжения в отдельные комнаты и помещения. Для этого узлы можно подписать цветным маркером либо приклеить таблички из бумаги.
Для правильного выбора электрощитового оборудования и аппаратов защиты желательно разработать проект электрики (однолинейную расчетную схему). Это позволит существенно сэкономить на комплектации, защитить отходящие линии и облегчит дальнейшую эксплуатацию.
Сборку электрического щита лучше доверять профессионалам. Приведем примеры наиболее часто встречающихся нарушений при сборке: провода в щите нельзя располагать в натяг, не допускается скрутка проводов, многопроволочные проводники в обязательном порядке оконцовываются и т.д. В обязательном порядке маркируются отходящие кабельные линии, аппараты дифференциальной защиты, УЗО и автоматические выключатели.
После сборки электрического щита и маркировки, на дверце размещается схема отходящих линий или таблица потребителей
При необходимости проводится испытания электротехнической лабораторией.
Доверяйте монтаж электрики профессионалам! Это гарантия безопасной и безаварийной эксплуатации на многие годы.
На фото в статье показаны этапы сборки щита электрического распределительного в деревянном доме.
Помощь в получение Акта технологического присоединения — цены.
Звоните нам по телефонам: ☎ 8 (495) 233-76-05 и ☎ 8 (499) 686-40-92
Сколько стоит заменить электрическую панель?
Краткий обзор затрат на замену электрической панели
- Общая стоимость: 2500 долларов США (3200 канадских долларов), в среднем; 800–10 000 долларов США (1 025–12 800 канадских долларов), диапазон 900 10
- Электропроводка: 6-8 долларов (8-10 канадских долларов) за погонный фут
- Электропроводка по всему дому: 3000-8000 долларов (3850-10250 канадских долларов)
- Замена выключателей и розеток: 100-200 долларов (130-260 канадских долларов)
- Модернизация электрической панели: 1100-4000 долларов США (1400-5125 канадских долларов)
- Замена блока предохранителей панелью выключателя: 1500-4500 долларов США (1900-5800 канадских долларов)
В большинстве случаев хорошо иметь старый дом.
Они часто предлагают приятные детали, такие как отделка из натурального дерева и орнаментальный стиль, которые привлекают внимание. Кроме того, даже потертости и вмятины имеют большую историю. Но есть и детали, которые не так легко увидеть, например, как держится электрическая панель.
Это также может вас заинтересовать: Сколько стоит ремонт электрооборудования? Полное руководство
В старых домах часто используется устаревшее электрооборудование, которое не выдерживает скачков напряжения или нагрузок, необходимых для современного дома. Старая панель также может быть пожароопасной, особенно если в ней используются предохранители.
Если электрощиту в вашем доме более 25 лет, лучше всего обновить или заменить его вместе со всеми устаревшими электрическими розетками, которые у вас могут быть. Вот посмотрите на сопутствующие расходы.
Замена электрической панели
Признаки того, что вам необходимо заменить старую электрическую панель, включают:
- Автоматические выключатели или предохранители постоянно перегорают.
- Служба настроена на 60 ампер.
- Вам всегда нужно отключать что-то, чтобы запустить что-то еще.
- К сервисной панели подключено много старых и грязных проводов.
Самый большой вопрос, который у вас на уме, это сколько будет стоить замена электрического щитка. Это может быть разбито по типу работы, которую вам нужно сделать.
Замена старой электрической панели на новую обычно стоит в среднем около 2500 долларов (3200 канадских долларов), хотя вы можете заплатить от 800 до 10 000 долларов (от 1025 до 12 800 канадских долларов). Стоимость будет колебаться в зависимости от того, насколько большой должна быть панель для обеспечения электроэнергией вашего дома. Таким образом, большой роскошный дом может стоить дороже, чем дом среднего размера.
Вероятно, при замене старой панели вам придется обновить проводку. Это будет стоить от 6 до 8 долларов (от 8 до 10 канадских долларов) за погонный фут для небольших работ. Это составляет от 3 000 до 8 000 долларов (от 3 850 до 10 250 канадских долларов), если во всем доме требуется замена электропроводки.
Замена выключателей или розеток для работы с новой электрической системой обычно стоит от 100 до 200 долларов (от 130 до 260 канадских долларов) за единицу.
Другие статьи по теме:
- Как починить электрические шнуры и зарядные кабели Розетка
- для меня: сколько стоит установка или замена электрических розеток?
- Сколько стоит замена электрической панели и розеток заземления с помощью GCFI?
- Почему ты спотыкаешься? 3 причины срабатывания автоматического выключателя
- Как заменить электрическую розетку: пошаговое руководство
Сколько стоит модернизация электрической панели до 200-амперной службы?
Требуемый минимальный стандарт для электрического щита сегодня составляет 200 ампер. Если ваша панель не может справиться с такой нагрузкой усилителя, вам необходимо обновить систему.
Если вы собираетесь увеличить его на 100 ампер, вы можете ожидать, что обновление будет стоить около 1100 долларов США (1400 канадских долларов), но если вы хотите установить панель на 400 ампер, вы можете рассчитывать на то, что заплатите около 4000 долларов США (5125 канадских долларов).
.
Ожидается, что материалы для проекта будут стоить от 300 до 500 долларов (от 385 до 640 канадских долларов), а остальная часть стоимости будет связана с ценами на рабочую силу и разрешения. Оплата труда будет стоить от 55 до 85 долларов (от 70 до 110 канадских долларов) в час. Разрешения обычно стоят от 50 до 300 долларов (от 64 до 385 канадских долларов).
Сколько стоит замена блока предохранителей панелью выключателя?
Замена блока предохранителей панелью автоматического выключателя стоит примерно от 1500 до 4500 долларов (от 1900 до 5800 канадских долларов). Электричество должно быть отключено коммунальной компанией до начала работ. Вся проводка должна быть удалена, а затем присоединена к панели автоматического выключателя.
Сколько стоит замена одного выключателя или предохранителя?
Замена автоматического выключателя или предохранителя — это то, что большинство домовладельцев может сделать самостоятельно. Автоматические выключатели обычно стоят от 150 до 200 долларов (от 190 до 260 канадских долларов), а предохранители стоят от 5 до 40 долларов (от 6 до 50 канадских долларов).
Заменить предохранитель намного проще, чем автоматический выключатель, отсюда и разница в стоимости. Предохранитель ввинчивается и вывинчивается, но к автоматическому выключателю подключены провода, которые необходимо снова подключить к новому выключателю перед его заменой.
Сколько стоит замена главного автоматического выключателя?
Установка дополнительной панели для отдельно стоящего здания
» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Нужно ли мне прокладывать заземляющий провод для вспомогательной панели на 200 ампер, которая находится на расстоянии 200 футов от главной панели? Заземление удаленной вспомогательной панели в отдельно стоящем здании. |
| ||||
Заземление вспомогательной панели в отдельно стоящем здании
Электрика Вопрос №1: Нужно ли прокладывать заземляющий провод для вспомогательной панели на 200 А, которая находится на расстоянии 200 футов от основной панели?
- Мой вопрос касается заземления вспомогательной панели: я устанавливаю вспомогательную панель на 200 А в существующую структуру, которая находится на расстоянии более 200 футов от основной панели.
- В конструкции установлен верхний заземляющий стержень (20-футовая арматура, привязанная к основной плите / опорной арматуре), и я также могу установить дополнительный заземляющий стержень снаружи.
- Вопрос: может ли конструкция стоять отдельно с собственной системой заземления? или мне нужно провести заземляющий провод обратно к главной панели.
- Я использую медный провод 2/0 в заглубленном ПВХ-канале, чтобы добраться от главной панели до конструкции.
Этот вопрос по электропроводке поступил от Денниса из Пласервилля, Калифорния.
Электрика Вопрос № 2:
Как правильно провести электроснабжение вспомогательной панели в сарае или пристройке?
Этот вопрос по электропроводке поступил от Криса, мастера на все руки в Джонс-Крик, штат Джорджия.
Ответ Дэйва:
Спасибо за вопросы по электропроводке.
Заземление удаленной вспомогательной панели в отдельно стоящем здании
Применение: установка вспомогательной панели в отдельном здании.
Уровень квалификации: продвинутый — лицензированный подрядчик по электротехнике — не рекомендуется домовладельцам.
Необходимые инструменты: Сумка электриков с ручными инструментами и различными электроинструментами, необходимыми для определенного метода установки электрооборудования.
Приблизительное время: зависит от типа панели, местоположения и доступного доступа к области проекта.
Меры предосторожности: это обширный проект. Работа в электрическом щите сопряжена с опасностью возникновения дугового разряда и должна выполняться лицензированным подрядчиком по электротехнике.
Примечание. Установка панели обслуживания электрооборудования должна производиться в соответствии с местными и национальными электротехническими нормами и при наличии разрешения и после проверки.
Заземление вспомогательной панели, находящейся в 200 футах от главной панели
Электротехнические нормы и информация, которые следует учитывать при установке электрической вспомогательной панели в удаленном здании.
ТЕРМИНОЛОГИЯ
Следующие термины важны для этой темы.
EGC – Провод заземления оборудования
Это провод или проводник, который служит для соединения с землей.
Отдельно стоящее здание
Особые правила заземления и соединения применяются к отдельным зданиям (отдельно стоящим зданиям) или сооружениям, питаемым от фидеров или параллельных цепей.
NEC
Национальный электротехнический кодекс – электротехнические нормы, которые обычно принимаются и применяются к проектам электропроводки в США.
Часть III Национального электротехнического кодекса (NEC), статья 250
находится в части III статьи 250 Национального электротехнического кодекса (NEC), в частности в статье 250.32.
Условия, влияющие на заземление подпанели
Следующие условия должны быть приняты во внимание:
- УСЛОВИЯ:
Электрод заземления Имеется в здании или сооружении.
Если какой-либо из заземляющих электродов по 250.52(A) имеется в обслуживаемом здании или сооружении, они должны быть соединены вместе для формирования системы заземляющих электродов . Сюда входят электроды для водопроводных труб, заглубленные металлические опорные конструкции, которые квалифицируются как электроды, электроды в бетонном корпусе или любая другая система заземляющих электродов, которая квалифицируется как электрод. - СОСТОЯНИЕ:
Электрод заземления Отсутствует В здании или сооружении.
Если заземляющий электрод отсутствует, его необходимо установить .
Исключение из требования к заземляющему электроду в 250.32(A) применяется к зданию или сооружению, которое питается от одной ответвленной цепи, индивидуальной или многопроводной, которая включает в себя заземляющий провод оборудования.
ОСОБЫЕ СВЕДЕНИЯ
- В соответствии со статьей 250. 32(B)(1) NEC фидерная или ответвленная цепь, питающая отдельное здание или сооружение, как правило, должна иметь заземляющий проводник оборудования (EGC).
EGC может быть проводным или любым методом проводки, предусмотренным в Разделе 250.118, который квалифицируется как EGC.
Если EGC представляет собой проводной тип, его размеры должны соответствовать 250.122. - Исключение № 1 позволяет использовать заземляющий проводник (как правило, нейтраль) фидеров или ответвлений для заземления отдельных зданий или сооружений в определенных условиях.
- Во-первых, в цепь питания отдельного здания или сооружения не включен ЭГК.
- Во-вторых, между источником питания и пунктом назначения в обслуживаемом здании или сооружении отсутствуют непрерывные металлические пути.
32(B)(1) NEC фидерная или ответвленная цепь, питающая отдельное здание или сооружение, как правило, должна иметь заземляющий проводник оборудования (EGC). ВАЖНО:
Особые правила заземления и соединения применяются к отдельным зданиям или сооружениям, питаемым от фидера(ов) или ответвленной(ых) цепи(ей).
В таких зданиях или сооружениях, как правило, требуется заземляющий электрод, если только здание или сооружение не питается от одной ответвленной цепи и не отвечает требованиям, указанным в исключении к 250.
32(А).
УСЛОВНАЯ РЕЗЮМЕ:
- Система заземления отдельного сооружения
- Заземляющий провод не требуется в кабелепроводе, подающем питание на панель в отдельной конструкции.
- GES, система заземляющих электродов, должна быть предусмотрена на отдельной конструкции для вспомогательной панели.
- Провода заземляющего электрода для удаленной панели должны иметь размер в соответствии с таблицей NEC 250.66
- Поскольку в отдельно стоящем здании установлена система заземления, заземление и нейтраль должны быть соединены вместе на панели.
- NEC Статья 225.31 — Главный выключатель должен быть установлен, если на дополнительной панели имеется более шести автоматических выключателей.
Электрические нормы для EMT и ПВХ-кабелепровода
Руководство по домашней электропроводке
Электрическая проводка для дома
Полный список используемых электрических проводов и деталей 90 для домашних проектов с информацией об электрических кодах служит руководством по выбору.
Коды домашней электропроводки
Кодексы электротехники Справочник, содержащий основные электротехнические нормы для заземления, панелей и услуг, а также подземной проводки.
Панель автоматических выключателей
Электрик объясняет панели автоматических выключателей с фотографиями. Панель домашнего автоматического выключателя содержит несколько автоматических выключателей, которые тщательно устанавливаются опытными электриками и подрядчиками по электротехнике.
Как установить и подключить дополнительную панель
Как установить и подключить дополнительную панель – фотографии и пояснения Описывает правильный и неправильный способ.
Вам также может быть полезно:
| ||||
youtube.com/embed/QaQFZtOxGQg?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»>
| ||||||||
…и многое другое. Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток | ||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
