пошаговый монтаж, как опустить и установить насос
Комфортное проживание в частном доме зависит от множества факторов, и не последнюю роль здесь играет его водоснабжение. Если на участке уже есть скважина, то вопрос наполовину решен. Но для обеспечения полноценного водоснабжения потребуется подобрать подходящий насос, иначе получить воду из глубокого и узкого отверстия будет, мягко говоря, затруднительно, согласны?
На первый взгляд установка насоса в скважину кажется довольно сложной задачей. Здесь, как и в любом деле, есть ряд важных нюансов. Поэтому, прежде чем приступать к ее решению, стоит основательно подойти и изучению данного вопроса. Мы поможем вам разобраться в тонкостях монтажа насосного оборудования.
Полезные советы по монтажу поверхностных и погружных насосов изложены в данном материале. Также здесь приведены фото и видеоматериалы с советами экспертов, которые помогут лучше постичь тонкости монтажа.
Содержание статьи:
- Каким должен быть хороший насос?
- Подготовка сопутствующих монтажу материалов
- Правила установки поверхностного варианта
- Монтаж погружного насоса
- Шаг #1.
Подготовка к монтажу оборудования - Шаг #2. Погружение насоса в скважину
- Шаг #3. Определение точки работы насоса
- Шаг #1.
- Несколько важных рекомендаций
- Выводы и полезное видео по теме
Каким должен быть хороший насос?
Сначала нужно выбрать и приобрести подходящий насос, а также ряд материалов, необходимых для его успешного монтажа. Насос обычно берут погружной, при этом очень желательно, чтобы он был центробежным.
В отличие от центробежных моделей, вызывают в скважине опасные колебания, которые могут привести к разрушению грунта и обсадной трубы. Особенно опасны такие модели для скважин “на песок”, которые менее устойчивы, чем артезианские аналоги.
Мощность насоса должна соответствовать производительности скважины. Кроме того, следует учесть глубину погружения, для которой рассчитан конкретный насос. Модель, предназначенная для работы на глубине 50 м, может подавать воду и с 60-метровой глубины, но насос вскоре сломается.
Погружной центробежный насос — оптимальный выбор для скважины.
Следует соотнести его производительность, размеры и другие показатели с характеристиками собственного источника воды
Еще один фактор риска — уровень качества бурильных работ. Если бурила опытная бригада, скважина будет лучше переносить разрушающее воздействие. А для скважин, созданных своими руками или усилиями “шабашников”, рекомендуется использовать не просто центробежный насос, но специальные модели для скважин.
Такие устройства лучше переносят нагрузки, связанные с перекачиванием воды, обильно загрязненной песком, илом, частичками глины и т.п. Еще один важный момент — диаметр насоса. Он должен соответствовать размерам обсадной трубы. Важно учесть и особенности электропитания насоса. Для скважин используют как однофазные, так и трехфазные устройства.
Для четырехдюймовых труб найти технику проще, чем для трехдюймовых. Хорошо, если этот момент учтен еще на этапе планирования скважины. Чем больше будет расстояние от стен трубы до корпуса насоса, тем лучше. Если насос проходит в трубу с трудом, а не свободно, нужно поискать модель меньшего диаметра.
Подробнее про выбор насоса читайте в статье Как выбрать насос для скважины: рекомендации по выбору насосного оборудования.
Подготовка сопутствующих монтажу материалов
Застрявший в обсадной трубе насос может стать изрядной головной болью. А вытаскивать (как и опускать) его необходимо с помощью специального троса. Если насос уже укомплектован полимерным шнуром, необходимо убедиться в его высоком качестве и достаточной длине. Иногда разумнее приобрести этот элемент отдельно.
Считается, что надежный трос или шнур должен быть рассчитан на нагрузку, которая как минимум в пять раз превышает вес закрепленного на нем оборудования. Разумеется, он должен хорошо переносить воздействие влаги, поскольку часть его будет постоянно находиться в воде.
Если устройство подвешивают относительно неглубоко, менее чем в десяти метрах от поверхности, нужно позаботиться о дополнительной амортизации техники во время ее работы. Для этого используют кусок гибкой резины или медицинского жгута.
Металлический трос или проволока для подвески не подходят, поскольку они не гасят вибрацию, но могут разрушить крепление.
Для электропитания насоса предназначен специальный электрокабель. Его длина должна быть достаточной, чтобы кабель лежал свободно и не был натянут.
Для подачи воды от насоса к домовому водопроводу используют специальные пластиковые трубы. Рекомендуются конструкции диаметром от 32 мм или больше. Иначе напор воды в системе будет недостаточным.
Для монтажа погружного насоса используют специальный кабель, который рассчитан на длительную работу под водой. Его сечение должно соответствовать техническим требованиям, указанным в паспорте изделия
Трубы можно использовать и металлические, и пластиковые. По поводу соединения металлических труб существуют разногласия. Некоторые специалисты возражают против резьбового соединения, как менее надежного. Рекомендуется использовать фланцы, причем болт должен находиться сверху, это предотвратит его случайное падение в скважину.
Но резьбовое соединение в скважинах применяется вполне успешно. При монтаже в обязательном порядке используется подмотка. Некоторые специалисты рекомендуют взять вместо привычной ФУМ-ленты или пакли льняное полотно или уплотнительную ленту “Tangit”. Льняную подмотку дополнительно укрепляют силиконовым герметиком или подобным материалом.
Характеристики водоподяющей трубы следует подбирать в соответствии с условиями ее работы. Для глубины до 50 метров используют трубы ПНД, рассчитанные на давление в 10 атм. Для глубины 50-80 м понадобятся трубы, способные работать под давлением 12,5 атм., а для более глубоких скважин используют трубы на 16 атм.
Помимо насоса, труб и шнура или троса перед тем, как установить , рекомендуется запастись следующими материалами:
- хомутами для закрепления электрического кабеля на трубе;
- обратным клапаном;
- манометром;
- запорным краном для водопроводной трубы;
- стальным узлом крепления;
- кабелем электропитания и т. п.
п.Перед присоединением трубы к насосу на его выходной патрубок следует прикрепить ниппельный переходник. Обычно современные погружные насосы комплектуются таким устройством, но если его нет, этот узел нужно купить отдельно.
Следует помнить, что для прокачки скважины непосредственно после бурения, т.е. для удаления из скважины большого количества очень грязной воды, такой насос использовать нельзя. Он быстро выйдет из строя. Обычно скважину прокачивают отдельным насосом, который и стоит дешевле, и при работе с грязной водой функционирует лучше.
Правила установки поверхностного варианта
Поверхностные насосы не часто используют для водоснабжения этого типа, поскольку они подходят только для неглубоких гидротехнических сооружений, глубиной до восьми метров.
И все же такой вариант имеет право на существование, а его монтаж не более сложен, чем установка погружного оборудования.

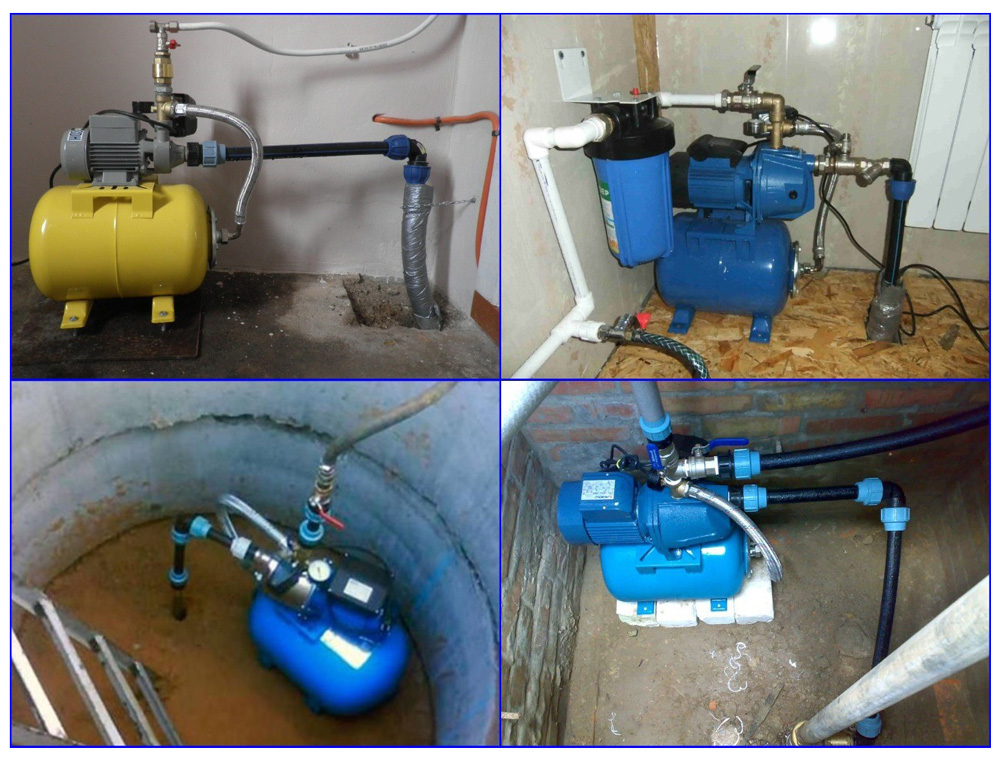

Поверхностные насосы проще в монтаже и дешевле, чем погружные модели, но они эффективны только для скважин глубиной до восьми метров
Монтируют устройство следующим образом:
- Поверхностный насос устанавливают в специальном кессоне или отдельном помещении.
- Шланг подходящей длины соединяют с всасывающим патрубком насоса.
- К другому концу шланга прикрепляют обратный клапан (защитная мера, предотвращающая слив воды по окончании работы насоса).
- На клапан устанавливают защитный сетчатый фильтр, препятствующий проникновению в корпус насоса различных загрязнений.
- Шланг опускают в скважину.
На этом установку можно считать законченной и сделать пробный пуск насоса. Для монтажа такого насоса в скважину нередко используют специальный адаптер. В этом случае шланг соединяют с адаптером, а адаптер присоединяют к насосу. В остальном порядок установки происходит точно так же.
Немного сложнее выполнить монтаж в скважину поверхностного насоса, снабженного выносным эжектором. В этом случае в скважину нужно опустить два шланга. Помимо всасывающего монтируют еще и напорный шланг. Его соединяют с боковым штуцером эжектора, используя специальный отвод.
Кроме и фильтра на конец всасывающего шланга необходимо также установить эжектор.
Следует помнить, что поверхностные насосы очень чувствительны к загрязнениям в воде, подаваемой из скважины.
Монтаж погружного насоса
Погружные насосы устанавливают прямо в скважине. Для них, в отличие от поверхностных моделей, не нужно оборудовать кессон или отдельное помещение.
Сначала насос собирают и выполняют его, т.е. присоединяют к нему водоподающую трубу, электрокабель, шнур или трос и т.п. После этого насос опускают в скважину.
Шаг #1. Подготовка к монтажу оборудования
На патрубке насоса закрепляют обратный клапан, чтобы при его выключении вода оставалась в устройстве. Затем устанавливают специальный чашеобразный фильтр, предназначенный для фильтрации небольших частичек ила. За обратным клапаном устанавливают трубу или нагнетательный шланг.
На этом рисунке наглядно представлен монтаж погружного насоса в скважину, а также общая схема водоснабжения частного дома из скважины
Обратный клапан необходим, чтобы вода оставалась в водопроводной системе и после отключения насоса.
Такая ситуация может привести к полной поломке оборудования. Чашеобразный фильтр защищает рабочую камеру насоса от заиливания.
Иногда обратный клапан уже предусмотрен производителем и является частью конструкции. В этом случае дополнительный клапан не понадобится.
Галерея изображений
Фото из
Подготовка насоса к установке в скважину
Узел соединения насоса с трубой
Соединения в пределах узла
Соединение узла подключения с насосом
Подсоединение узла к насосу
Крепление троса для удержания насоса
Дублирование соединений троса
Защита зажимов на тросах
В некоторых моделях для подачи воды рекомендуется использовать не пластиковые трубы, а специальный резиновый шланг. В любом случае, перед началом работ следует внимательно изучить технический паспорт изделия, а также инструкцию по его установке, приложенную производителем.
При монтаже водоподающей трубы важно проследить, чтобы она была по возможности очень ровной. Чем меньше препятствий для погружения конструкции в узкую обсадную трубу, тем лучше.
Затем трубу присоединяют к соответствующему патрубку насоса.
Еще один важный момент — гидроизоляция всех соединений. В местах соединения электрокабеля помимо термоусадочных трубок дополнительно используют специальные муфты. Силовой кабель также нужно аккуратно расправить, выровнять и уложить вдоль водопроводной трубы.
После того, как водоподающая труба и кабель подключены, приступают к монтажу троса (шнура, каната), который будет удерживать устройство на нужной глубине. Трос из нержавейки продевают в предназначенные для этого проушины и закрепляют с помощью специального устройства. Затем трос так же выкладывают ровно рядом с кабелем и трубой.
Общая схема установки погружного насоса и подключения всех необходимых элементов к домовому водопроводу поможет лучше понять порядок выполнения монтажных работ
Теперь следует взять фиксирующие хомуты или специальные клипсы, и аккуратно соединить ими трос, электрический кабель и трубу. Соединение должно быть достаточно плотным, но не чрезмерно жестким.
Если хомут пережмет эти конструкции слишком сильно, он может их повредить.
Шаг #2. Погружение насоса в скважину
Когда все конструкции соединены, подготовку можно считать законченной. Можно начинать установку насоса в скважину.
Сначала на обсадную трубу надевают специальную резиновую прокладку и устанавливают оголовок. Затем насос аккуратно пропускают в отверстие оголовка и начинают плавно опускать вниз.
Перед тем, как опустить в скважину, на его корпус можно надеть специальное защитное кольцо, чтобы не повредить стены обсадной трубы. Без этой меры можно и обойтись, но действовать придется крайне осторожно и аккуратно. Движение конструкции должно быть очень плавным, хотя ее вес не так уж мал.
Между стенками обсадной трубы и насосом остается очень маленькое пространство. Поэтому опускать погружной насос в скважину следует очень осторожно
Обычно этим занимаются как минимум три человека. Двое удерживают насос на весу, а третий постепенно отпускает трос.
Насос опускают очень медленно. Ни в коем случае не следует дергать устройство за трубу или силовой кабель. Если в процессе опускания конструкция встречает препятствия, следует действовать очень осторожно.
Нужно приостановить погружение насоса и сделать несколько аккуратных вращений в обе стороны. Обычно это помогает миновать сложный участок. В крайнем случае, если это не помогло, придется вынимать насос и проверять состояние обсадной трубы.
Такую проверку лучше всего выполнить еще до начала монтажа насоса. А в процессе работ нужно внимательно следить, чтобы в скважину случайно не попали посторонние предметы, которые могут помешать свободному продвижению агрегата. Просвет между стенами трубы и насосом настолько мал, что даже обычная гайка может создать массу проблем.
Насос нужно закрепить на правильной высоте, ниже динамического уровня, чтобы устройство всегда полностью находилось в воде. Но насос не должен быть расположен слишком близко ко дну . Это может привести к засасыванию насоса в ил или песок при заиливании или запесочивании скважины.
Нужно учесть и глубину, на которую рассчитана работа конкретной модели насоса. Обычные насосы, как правило, опускают на глубину -10 метров, эжекторные — на 15-20 метров, специальное оборудование рассчитано на 25-40 метров.
Обычно правильная глубина погружения насоса составляет примерно один-два метра от дна скважины, в зависимости от ее характеристик. Затем трос закрепляют на предназначенном для этого кронштейне. Обычно он расположен на внешней стороне скважинного оголовка.
Галерея изображений
Фото из
Шаг 1: Насос подключаем к водоподающему шлангу через патрубок с помощью резинового кольца (1). Трос, удерживающий насос в скважине, продеваем через проушины (2)
Шаг 2: В 20 см от патрубка насоса скрепляем силовой кабель и шланг изолентой (3). Подобные «сцепки» следует повторять через каждые 1 — 1,5 м
Шаг 3: Для того чтобы расположить насос в скважине правильно относительно дна и зеркала воды, отмечаем лентой проектную глубину на шланге
Шаг 4: Для того чтобы вибрационный насос дольше служил, рекомендовано корпус оснащать резиновыми кольцами.
Они амортизируют вибрацию, быстро изнашиваются, их следует периодически менять
Установка погружного вибрационного насоса
Крепление электрокабеля к шлангу
Отметка на водоподающем шланге
Резиновые кольца на вибрационнике
Водоподающую трубу присоединяют к , например, к накопительному баку или к специальному адаптеру. Выполняют подключение электропитания и проверяют работу системы. В ходе установки защитного устройства следует правильно выбрать значение тока.
Если этот момент будет упущен, прибор может перегреться. В результате нередко происходит замыкание обмотки статора. Иногда наблюдаются скачки напряжения, подаваемого на двигатель, или оно постоянно остается слишком низким. Все эти ситуации чреваты скорой поломкой прибора, в ряде случаев насос придется просто полностью заменить.
Шаг #3. Определение точки работы насоса
Во время монтажа насоса необходимо выполнить еще один важный шаг — определить характеристики работы насоса при реальной нагрузке.
Сведения, указанные в паспорте устройства, на деле могут оказаться очень далекими от ожидаемых. Необходимо измерить скорость заполнения конкретного объема, т.е. рассчитать расход воды за единицу времени.
Кроме того, следует с помощью манометра определить давление, которое создается в водопроводе при работе насоса. Понадобится измерить также потребление тока во время работы прибора. Для этого к нему присоединяют специальные токопроводящие щипцы.
Перед началом монтажа следует подробно изучить инструкцию и паспорт насоса, а по его окончании — установить точку работы устройства в реальных условиях
После того, как необходимые измерения выполнены, их следует сравнить с данными изготовителя, указанными в технической документации изделия. Если окажется, что реальные показатели превышают рекомендованные производителем, следует немного прикрыть задвижку насоса.
В результате будет создано дополнительное сопротивление, которое приведет параметры устройства в норму. Таким образом выверяют и устанавливают точку работы прибора при разных режимах его работы.
Несколько важных рекомендаций
Для соединения обратного клапана с водоподающей трубой используют специальный латунный фитинг. Соединение также должно иметь специальную забивную втулку. Эта мера предотвратит сжатие трубы в диаметре и компенсирует избыточное напряжение, созданное компрессионным фитингом.
Фитинг, как и все соединительные элементы, должен быть высокого качества, рассчитанный на повышенные нагрузки на растяжение. Иначе труба может просто выскочить из фитинга. Для соединения противоположного конца ПНД трубы с выходом на оголовке используют такой же компрессионный забивной фитинг, выполненный из латуни.
В продаже имеется специальный электрокабель для погружных насосов. Именно его необходимо использовать для присоединения к насосу. Замены на менее качественный материал недопустимы. Силовой кабель присоединяют к кабелю насоса путем пайки, скрутку в таком важном месте лучше не использовать. Место соединения закрывают термоусадочной муфтой.
Чтобы зафиксировать кабель и трос на водоподающей трубе, нужны пластиковые хомуты.
Их устанавливают каждые 2-3 метра. Эта мера помогает избежать случайного запутывания кабеля во время опускания конструкции вниз. Вместо хомутов можно использовать изоленту.
Для крепления кабеля и троса к водоподающей трубе можно использовать хомуты из пластика. Специальный переходник позволит надежно соединить насос с трубой
Ради экономии специальный кабель используют только на том участке, где он будет погружен в воду. Остальное расстояние перекрывается обычным кабелем ПВС.
В любом случае сечение кабеля должно соответствовать рекомендациям производителя, указанным в паспорте насоса.
В месте соединения силового кабеля с кабелем насоса выполняется пайка. После этого кабель закрывают специальной термоусадочной муфтой. Для ее установки понадобится строительный фен
Насос можно подвешивать только на трос из нержавеющей стали. Ни обычная черная сталь, ни ее оцинкованный вариант не рассчитаны на постоянную работу в воде.
В ходе опускания насоса на узких участках можно дополнить вращение насоса небольшим давлением.
Но в любом случае насос должен сохранять вертикальное положение.
Во время монтажа насоса может немного сместиться. Следует убедиться, что вес насоса приходится именно на трос, а не удерживается трубой. Только после этого положение оголовка можно зафиксировать винтами.
Выводы и полезное видео по теме
Видео #1. Практичные советы по выбору и монтажу погружного насоса содержатся в следующем видеоматериале:
Видео #2. Наглядная демонстрация еще одного опыта установки насоса:
Очень важно выполнить все операции по монтажу насосного оборудования в скважине правильно, поскольку любая небрежность может обернуться поломкой или его обрывом троса.
Бывают ситуации, когда поврежденный из выработки. Это приводит к полной потере сооружения и вызывает необходимость начинать бурение сначала.
Внимание и аккуратность помогут установить насос наилучшим образом.
Поделиться собственным опытом, полученным в процессе установки глубинного насоса или подключения насосной станции, задать вопросы, сообщить о недочетах в тексте, вы сможете в расположенном ниже блоке. Пишите, пожалуйста, комментарии. Мы и посетители сайта с удовольствием поучаствуем в обсуждениях, чтобы прояснить спорные моменты.
Как установить скважинный насос
Система водоснабжения- это слаженная работа многих компонентов системы, где важна их правильная установка. Поэтому необходимо ответственно подойти к вопросу ее монтажа, который еще называется обвязкой.
Что такое обвязка?
Под обвязкой подразумевают монтаж различного оборудования для полноценной подачи воды в дом. Такое оборудование включает в себя:
кессон;
насос;
гидроаккумулятор;
автоматику.
Схема обвязки скважины зависит от сезона. Если требуется постоянное обустройство, то надо учитывать тип скважины, её мощность, место расположения.
На дачах вполне хватит летней обвязки, а в частных домах придётся позаботиться и о зимнем водоснабжении. Поэтому потребуется особый подход, о котором сейчас будет рассказано. И первое, что необходимо сделать — установить кессон.
Монтаж кессона
Для оборудования колодца, то есть для её обустройства, первым делом требуется установить кессон. Делается он в грунтовом углублении, и может быть как квадратной, так и цилиндрической формы. Изготавливается из самых различных материалов — пластика, бетона, нержавеющей стали. Основное его назначение — предотвратить замерзание воды и обеспечить полную герметичность колодца. В кессоне устанавливается гидроаккумулятор, насосная станция и другое оборудование. В зависимости от этого он может быть самого разного размера.
Установка кессона осуществляется на глубине ниже уровня промерзания почвы, а это примерно 1,5 метра.
Проще говоря, на ту же глубину, на которую прокладываются трубы для постоянного водоснабжения дома. Выкапывание отверстия под его установку надо начинать до начала буровых работ.
По окончанию обсадных работ проводится бетонирование стенок кессона, его утепление и герметизация.
На дне кессона делается подушка из песка и гравия. Нужно это для того, чтобы ливневые воды, попадающие в него, смогли уйти под землю, а не задерживались в коробке. Именно поэтому её дно никогда не бетонируется. То же касается и пространства между грунтом и стенками кессона — его надо засыпать щебнем. Сверху кессона обычно монтируется бетонная плита с люком.
Необходимые комплектующие для монтажа скважинного насоса
— Обратный клапан
— Ниппель. Он служит для соединения обратного клапана и насоса.
— Муфта ПНД для соединения обратного клапана и трубы (в случае изготовления трубопровода из трубы ПНД (полиэтилен низкого давления).
-Труба ПНД. Важное замечание, диаметр трубы по требованию большинства производителей насосного оборудования должен быть 32 мм.

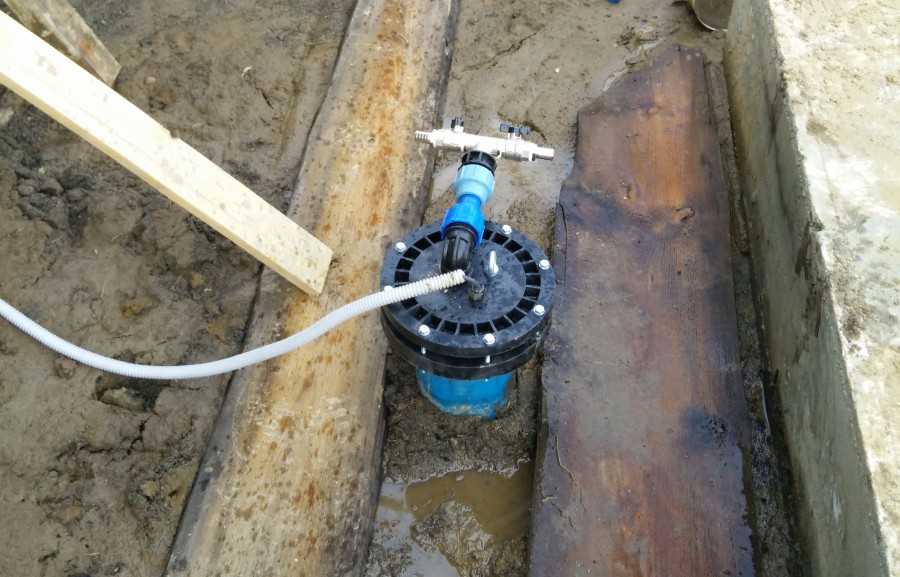

— Оголовок. Он служит в первую очередь для защиты скважины от попадания в нее посторонних предметов, пыли, грязи, талых и грунтовых вод.
— Трос с зажимами. На нем подвешивается насос, что делает его выбор одним из важных составляющих. Помните, за электрический кабель подвешивать насос нельзя!
-Пластиковые стяжки (хомуты).
*Приведены основные комплектующие, могут потребоваться дополнительные материалы в зависимости от комплектации насоса.
Монтаж насоса
Насос опускается в скважину в сборе с подающей трубой, которая разматывается по мере погружения, нержавеющего страховочного троса, и кабеля питания насоса. К подающему парубку монтируется обратный клапан, который препятствует обратному сливу воды после выключения насоса.
К клапану фиксируется нагнетательный (подающий) трубопровод, который будет в дальнейшем соединён с тройником, ведущим к выходу из кессона, либо с гидроаккумулятором, если его планируется установить в приямке. Нередко подающий трубопровод выводится на поверхность, для подключения поливочного шланга.
Электрический кабель насоса разматывается, и крепится к нагнетательному трубопроводу с помощью полимерных стяжек. Страховочный трос фиксируется на кронштейны, расположенные на корпусе. Держать насос должен только трос — кабель и трубопровод не должны испытывать никаких дополнительных нагрузок. Во избежание перехлёста при монтаже и эксплуатации, трос тоже фиксируют стяжками к общей связке.
Отметка, на которую опускается насос, зависит от глубины водозабора, а также качества водоносного горизонта. Обычно это верхний уровень фильтрующей колонны, но бывает и ниже. В любом случае, насос не опускают близко к дну скважины — расстояние между ними должно быть не менее одного метра.
Гидроаккумулятор
Это оборудование представляет собой металлическую ёмкость, предназначенную для накопления воды. Гидроаккумуляторы могут иметь различные объёмы, от этой характеристики зависит их цена.
Для жилого дома, в котором проживает семья из 4−5 человек, и есть канализация, может понадобиться ёмкость 120−140 л.
Если канализации нет, достаточно и 50-литрового бака.
Для чего он нужен:
-Во-первых, создаётся определённый запас воды, позволяющий расходовать его без включения насоса. Только когда уровень воды в нём снизится до определённой отметки, насос включится автоматически и накачает воду до максимального объёма. Таким образом, нанос работает в щадящем режиме, что даёт возможность значительно продлить срок его эксплуатации.
-Во-вторых, в ёмкости поддерживается постоянное давление, что очень важно для работы водопроводной системы в целом. Если в доме несколько этажей, гидроаккумулятор может быть установлен на каждом из них. Бак монтируют к стене или ставят на пол — принципиального значения это не имеет.
Реле давления (блок автоматического управления)
Блок автоматического управления всегда устанавливается в доме. В нём вручную выставляются верхние и нижние значения давления, при которых насос должен отключаться и включаться.
Системы автоматики включают в себя пульт управления, реле давления.
Обычно насосная автоматика для удобства монтажа и обслуживания располагается на гидроаккумуляторе или в непосредственной близости от него, хотя это требование и не является обязательным. При необходимости насосная автоматика может быть смонтирована и в другом удобном для контроля и регулировки месте. Пульт управления контролирует работу насоса и предохраняет его от перегревов. Размещать его рекомендуется в доме. Реле давления отвечает за давление в гидроаккумуляторе и в системе в целом. Оно включает насос при понижении давления и выключает его при достижении нормального давления. Датчик сухого хода выключает насос в случае резкого падения давления в системе из-за разгерметизации. Существуют комбинированные устройства, совмещающие функции реле давления и датчика сухого хода. Эти устройства называются автоматические реле давления или контроллеры.
Для скважин с небольшим дебетом или в случае необходимости установки насоса большой мощности применяются датчики уровня с блоком контроля, который отключает насос, если уровень воды в скважине падает ниже критического.
Разумеется, обязательный этап обустройства скважин. Применяются трубы ПНД (внутри скважины) или полипропиленовые (для ввода в дом), монтируемые при помощи соответствующих фитингов. Для условий Иркутской области рекомендуется укладывать водоподводящие трубы на глубине не менее 2,7 метра. Это необходимо, чтобы защитить трубы от промерзания в зимний период (как альтернатива- утепление трубопровода). Вводная магистраль оборудуется фильтром для удаления из скважинной воды механических загрязнений.
В конечном итоге система должна выглядеть таким образом
Вас может заинтересовать:
Установка водонагревателя
Grundfos Scala 2
Магистральные фильтры
Летний душ — мечта любого дачника
Садовый инвентарь Palisad
Предыдущая статья | Следующая статья
УСТАНОВИТЕ СОБСТВЕННЫЙ ПОГРУЖНОЙ НАСОС
В связи с быстро меняющимися условиями товарного рынка опубликованные цены могут быть изменены без предварительного уведомления. В этом случае с вами свяжутся перед отправкой.
43/4 л.с. кремневые и стеновые погружные насосы водяные скважинные насосы и сопутствующие аксессуары
Пожалуйста, отправьте их в эту форму
A Denver Winpump Company
800-621-4291
Главная Посмотреть свою корзину Политики
. вам нужно для вашей системы скважин на воду, вам нужно будет выбрать провод погружной насос. Правильный размер провода насоса — это расстояние от метра до колодца, плюс глубина, на которую вы установите насос в колодец, и, исходя из мощности выбранного вами насоса, вы выберете погружной насос соответствующего размера. провод для использования в скважине.
В верхней части насоса потребуется термоусадочный комплект для соединения проводов питания двигателя с проводом погружного насоса. Комплект для соединения термоусадкой обеспечивает герметичность соединения в воде.
Для его установки необходимо зачистить концы каждого провода, как на двигателе, так и на проводе погружного насоса. Наденьте термоусадочную трубку на каждый провод и соедините провод на двигателе с проводом насоса с помощью скобы. Это металлическая трубка, которая обжимается на проводах для соединения. Затем наденьте термоусадочную трубку на стакон и нагрейте ее зажигалкой или маленькой горелкой, перемещая тепло вперед и назад, пока термоусадочная трубка не сожмется и не начнет вытекать из концов вокруг провода. Вы, вероятно, подумаете, что стакон вылезет через термоусадочную трубку, потому что она сильно сжимается, но это не так.
Выбранный вами размер провода также соответствует размеру, необходимому для заглубленного УФ-провода, идущего от измерительной мощности к колодцу. В верхней части колодца обычно используется металлический ящик для специй, в котором можно соединить провод погружного насоса и заглубленный провод UF. Стыковая коробка называется колокольчиком.
Это 4 дюйма в ширину и 4 дюйма в высоту с пятью 1-дюймовыми отверстиями для кабелепроводов. Для пары отверстий, которые вы не используете, предусмотрены заглушки. Звонок BB44 позволяет вам подключить питание к проводу насоса. Это отличное место для прокладки предохранительного троса насоса на случай, если что-то ослабнет в колодце.
Большинство водозаборных колодцев сбрасывает воду под землю через переходник без приямка, однако некоторые из них выходят на поверхность в местах, где замерзание не представляет опасности.
Безамбарные адаптеры устанавливаются ниже линии промерзания сбоку обсадной колонны. У нас есть как латунные адаптеры без ямок, так и адаптеры без ямок из нержавеющей стали. Адаптер без приямка устанавливается в обсадную трубу колодца и имеет часть, которая устанавливается на верхнюю часть отводной трубы водяного колодца. Когда вы опускаете окончательную длину отводной трубы в скважину, вы вставляете верхнюю часть безамбарного адаптера в ресивер, установленный в обсадной трубе скважины.
Это обеспечивает водонепроницаемое соединение между нагнетательной трубой насоса и распределительной трубой, идущей от колодца к вашему дому.
Поверх обсадной трубы вы используете безамбарный колпачок. На крышке имеется отверстие для кабелепровода для прокладки провода насоса и предохранительного троса из колодца в коробку колокола.
Ваш блок управления Franklin Electric, который запускает двигатель погружного насоса Franklin Electric, должен находиться в доме, защищенном от непогоды. В блоке управления есть конденсатор и реле для запуска двигателя погружного насоса. Блок управления поставляется с полным погружным насосом.
Напорные баки баллонного типа Airetainer предназначены для обеспечения стабильного давления в вашем доме. Резервуары работают с перепадом давления 20 фунтов на квадратный дюйм между включением и выключением, когда реле давления требует, чтобы насос включался и выключался, когда резервуар заполнен.
Напорные баки необходимо выбирать в зависимости от производительности вашего скважинного насоса.
Если ваш насос перекачивает 12 галлонов в минуту, вам нужно будет выбрать напорный бак, который будет достаточно большим, чтобы обеспечить как минимум 12 галлонов прокачки или пригодной для использования воды, прежде чем насос должен будет снова запуститься. Сброс – это полезная вода, которая может быть удалена из бака до того, как давление упадет до давления включения реле давления. Какое бы реле давления не использовалось, давление в верхней части резервуара должно быть на 2 фунта на квадратный дюйм меньше, чем давление в верхней части резервуара перед закачкой воды в резервуар, чем начальная установка переключателя. Мы настоятельно рекомендуем НИКОГДА НЕ РЕГУЛИРОВАТЬ реле давления от заводских настроек. После того, как вы настроите его, очень мало шансов, что вы сможете настроить его правильно. Напорные баки большего размера никогда не повредят вашей производительности, но дадут вам дополнительную пропускную способность, чтобы обеспечить более равномерное полезное давление в доме, прежде чем насос должен включиться.
Мы предлагаем монтажный комплект, состоящий из длинной крестовины бака, которая возвращается под бак для соединения. Крестовина бака имеет два крана с внутренней резьбой 1/4″ сверху, один для манометра и один для ниппеля 1/4″ x 3″, на который устанавливается реле давления. Передняя часть крестовины бака имеет 2 отверстия. которые используются для размещения дренажа котла, на котором есть резьба для шланга.Другое отверстие предназначено для сброса давления, которое предназначено для сброса избыточного давления, если насос не должен отключаться и создает давление до 100 фунтов на квадратный дюйм, что это максимальное рабочее давление для напорных баков.Также имеется обратный клапан для входной стороны крестовины бака, поступающей от вашего насоса.
Теперь у нас также есть комплекты фитингов из нержавеющей стали для подключения вашего напорного бака из нержавеющей стали. Имеют дополнительную функцию штуцера на тройнике резервуара, который идет к напорному резервуару. Это облегчает отсоединение от гидробака.
Иногда вам придется пробурить скважину, и она не будет давать очень много галлонов воды в минуту. Это создает реальную проблему для вашего погружного насоса. Вы никогда не захотите остаться без воды и запустить насос всухую. Это вызывает преждевременный износ и может вывести из строя помпу. У нас есть 2 системы, предназначенные для защиты вашего насоса от работы всухую.
Первая система изготовлена компанией Franklin Electric и называется PumpTec. PumpTec — это устройство, которое подключается к линии электропитания между блоком питания и блоком управления помпы. Единственным недостатком PumpTec является то, что он не активируется до тех пор, пока в вашей помпе нет воды. PumpTec работает по принципу потери силы тока. Когда у вас заканчивается вода, насос начинает качать воздух. Это позволяет двигателю погружного насоса работать быстрее без нагрузки, а сила тока падает. PumpTec можно настроить так, чтобы он оставался выключенным в течение периода от 2 минут до 1-1/2 часов, после чего помпа снова включается. Это необходимо для того, чтобы скважина восстановилась после исчерпания воды.
Другая система, которую мы предлагаем, — это элементы управления BW. Это коробка с реле, которое подключается между блоком питания и блоком управления. В скважину подвешивают три электрода от контроля БВ. Один из них представляет собой жидкий заземляющий электрод, и он опускается в скважину ниже насоса, поэтому он всегда находится в воде. Следующий электрод помещается в скважину, прямо над насосом. Этот электрод является отключающим электродом, который отключает питание перед работой насоса всухую. Третий и верхний электрод является электродом сброса и устанавливается выше в колодце, но всегда ниже статического уровня воды в вашем колодце. Уровень воды в колодце должен восстановиться до этого уровня, прежде чем реле сработает и позволит восстановить питание блока управления для запуска двигателя. Система BW немного дороже и не так проста в установке, как PumpTec, но мы считаем, что она обеспечивает лучшую защиту вашего насоса.
ВЕРСИЯ ДЛЯ ПРИНТЕРА
Итак, вы хотите установить погружной насос в колодец. Если вы соберете надлежащую информацию о своей скважине, не должно быть причин, по которым вы не сможете установить собственный погружной водяной насос.
Первое, что нужно определить, это глубину скважины. Если у вас нет отчета о скважине от компании по бурению скважин, вы можете взять удочку с большим количеством лески, прикрепить грузило к леске, опустить ее на дно скважины и отметить леску. Потяните его вверх и измерьте леску до отметки от грузила, и вы получите точную глубину скважины ______________ футов.
Затем снимите грузило и наденьте на леску небольшой поплавок. Опускайте его, пока он не достигнет уровня воды, и отметьте линию. Потяните его вверх и измерьте расстояние от этой отметки до поплавка, и теперь у вас есть статический уровень воды в _______________ футах. Статический уровень воды – это расстояние от верха колодца до уровня воды. Когда ваша скважина была пробурена, они пробили источник воды в водоносном горизонте. Водоносный горизонт находится под давлением из-за того, что земля уплотняется на водоносный горизонт. Ваш колодец похож на соломинку, и вода в водоносном горизонте выталкивается вверх, пока не сравняется с атмосферным давлением. Вот где ваша вода будет стоять все время.
Когда они бурили вашу скважину, они должны были сказать вам, сколько галлонов воды в минуту производит ваша скважина в _____________ галлонах в минуту. Это количество воды, поступающее в колодец, которое не позволяет статическому уровню воды опускаться во время откачки. Если ваша скважина снижает статический уровень воды, это называется просадкой и представляет собой потерю уровня при откачке с определенным количеством галлонов в минуту.
Если у вас нет дебита скважины в галлонах в минуту, вы можете провести простой тест потока с открытым выпуском. У вашего напорного бака обычно есть слив бойлера, к которому подключается садовый шланг. Подсоедините садовый шланг и начните набирать воду, пока не убедитесь, что работает насос, а не только вода, поступающая из напорного бака. Подготовьте 5-галлонные ведра для перекачки, количество которых должно быть не менее 1 минуты работы. Следите за своими часами, пока секунды не достигнут вершины минуты, и начните наполнять ведра. Вы будете продолжать наполнять ведра до тех пор, пока не пройдет 1 минута, а затем вы выйдете. Количество воды при открытом сливе, которое вы перекачали в ведра за 1 минуту, даст вам хорошее представление о производительности вашего насоса.
Нужно ли вам подниматься в гору, когда вы добираетесь до вершины колодца? Если это так, нам нужно знать количество футов прямого подъема, которое нам нужно преодолеть_____________. Как долго вы бежите от колодца до места, где вы будете качать воду______________? На каком расстоянии от колодца находится счетчик, который подает электроэнергию для вашей насосной системы_____________?
Получив указанную выше информацию, мы можем выбрать насос в зависимости от производительности скважины. После того, как вы выбрали насос и принадлежности для колодца, пришло время перейти к подготовке к установке насоса в колодец. Если у вас есть скважина глубиной 300 футов или меньше, нет никаких причин, по которым вы не можете установить собственную насосную систему. Можно сделать еще глубже, но это может потребовать дополнительной подготовки и навыков.
Если вы решите использовать жесткую трубу, будь то оцинкованная стальная труба или отводная труба с резьбой из ПВХ, вам потребуется построить треногу, которая может поддерживать трубу и насос при его установке в скважину. Мы предлагаем вам приобрести 4 отрезка 2-дюймовой оцинкованной стальной трубы длиной 21 фут. Разрежьте один из 21-футовых отрезков на три 7-футовых отрезка и замените резьбу на концах. Наденьте 7-футовые отрезки на 21-футовый отрезок и поместите 2-дюймовый тройник из оцинкованной стали в верхней части каждой 28-футовой ноги. Пропустите цепь через тройники и заблокируйте ее. Это даст вам прочную треногу, способную выдержать вес вашего насоса и трубы, пока вы устанавливаете насос в скважину. Вам нужно будет использовать какой-то подъемный механизм, чтобы контролировать опускание трубы в колодец. Это может быть блок и снасть, цепной трос или небольшая лебедка, которой можно управлять с помощью пульта дистанционного управления, чтобы поднимать или опускать трубу.
Далее вам понадобятся инструменты, которые будут удерживать трубу в верхней части колодца, пока вы надеваете на нее следующий отрезок трубы. Это называется держатель трубы. Если вы используете оцинкованную стальную трубу, у нас есть держатель для труб Ranchers, который может удерживать оцинкованную стальную трубу диаметром от 1 до 2 дюймов. Этот держатель трубы рассчитан на нагрузку до 2000 # безударного веса. Вам также понадобится трубный элеватор для поддержки трубы при опускании ее в колодец. У нас есть трубная собачка ранчера, у которой есть петля, огибающая трубу, и эксцентриковое колесо с зубьями, которое вгрызается в оцинкованную стальную трубу. Собака ранчера не оценивается, поэтому вы должны быть уверены, что не подвергаете ее большему, чем она может выдержать. Эти инструменты предназначены ТОЛЬКО для стальных труб. НЕ ИСПОЛЬЗУЙТЕ ЭТИ ИНСТРУМЕНТЫ ДЛЯ ТРУБ ИЗ ПВХ, так как инструмент может сдавить трубу из ПВХ, и она может соскользнуть и упасть на дно колодца.
Если вы выберете отводную трубу из ПВХ для установки в колодец для вашего насоса, вам потребуются специальные инструменты, чтобы удерживать трубу и опускать ее в колодец. Мы рекомендуем держатель трубы Kwik Klamp для удержания вашей трубы из ПВХ или стали в верхней части колодца. Этот инструмент можно использовать как со сталью, так и с ПВХ, и он имеет тонкие насечки на захватных губках, чтобы он надежно удерживал трубу из ПВХ и не повреждал ее. Вам также понадобится трубный элеватор, который проходит вокруг трубы сразу под муфтой, чтобы поддерживать трубу во время ее подъема или опускания в скважину. У нас есть трубные элеваторы, которые представляют собой экономичные элеваторы с откидной трубой до 1200 # веса. Они идеально подходят для использования с отводной трубой из ПВХ, поскольку они охватывают трубу под муфтой, имеют штифт, который удерживает навесной узел в закрытом состоянии, и цепь 1/4 дюйма, которая имеет испытательный рейтинг 1250 #. Когда вы зацепляете цепь в ваш подъемный механизм, это дает вам надежный способ поддерживать отводную трубу из ПВХ при опускании насоса и трубы в колодец.Помните, что эти инструменты являются инвестициями.В конечном итоге вам придется вытащить насос из колодца для обслуживания или замены, и эти инструменты будут необходимы и в это время.
4-дюймовые погружные насосы Flint & Walling для скважин на воду доступны в сериях насосов от 5 до 85 галлонов в минуту. Эти насосы F&W имеют торцевые отливки из нержавеющей стали и корпус насоса из нержавеющей стали. Внутренние крыльчатки и диффузоры изготовлены из пластика космической эры, рассчитанного на долгие годы службы.
Большинству людей требуется от 10 до 15 галлонов в минуту, чтобы поддерживать потребление воды в домашних условиях. Эти насосы серии с меньшим галлоном в минуту будут иметь внутреннюю резьбу 1-1/4 дюйма в верхней части насоса. При использовании отводной трубы из ПВХ мы рекомендуем использовать металлический ниппель в верхней части насоса, а затем перейти на Отводная труба из ПВХ. Это связано с тем, что резьба в верхней отливке насоса из нержавеющей стали настолько острая, что может нарезать новую резьбу на трубе из ПВХ. Это может позволить вам протолкнуть трубу вниз достаточно далеко, чтобы предотвратить плоскую шайбу обратного клапана, который устанавливается в верхней части насоса, начиная с открытия. Этот плоский обратный клапан является стандартным для насосов с производительностью от 5 галлонов в минуту до 27 галлонов в минуту. Насосы большего размера будут иметь резьбу 2 дюйма, и в этих моделях обратный клапан не устанавливается на заводе. Даже с установленным на заводе плоским обратным клапаном производитель рекомендует размещать обратный клапан в пределах 25 футов от верхней части насоса, а также через каждые 6–7 отрезков трубы, т. е. примерно через каждые 120–140 футов. Теперь мы также предлагаем обратные клапаны из нержавеющей стали. В верхней части насоса следует установить ограничитель крутящего момента TA48, который действует как амортизатор, чтобы насос не ударялся о стенку корпуса при запуске. У нас также есть TA482 для использования с насосами, в которых используется 2-дюймовая отводная труба.
6 уроков, как сделать это правильно
Обновлено 17 мая 2022 г. Если вы задаетесь этим вопросом, то эта статья для вас. Читайте дальше, чтобы узнать все подробности. Насколько я видел, это самый полный набор инструкций по установке погружного водяного насоса в Интернете. Я также готов помочь с индивидуальными вопросами по адресу [email protected]. Вышли мне электронное письмо.
Мало кто в мире сантехники будет спорить с утверждением, что погружные водяные насосы обеспечивают наилучшую производительность среди всех бытовых насосов – , особенно в колодцах глубиной более двадцати пяти футов. Подводные аппараты никогда не нуждаются в заливке, они бесшумны, они перемещают наибольшее количество воды при заданном количестве потребляемой энергии и развивают более высокое давление воды в домашнем хозяйстве, чем поршневые или струйные насосы. Однако есть одна загвоздка, и это установка.
Когда приходит время устанавливать погружной насос, эта работа физически более сложна, чем любой другой вариант водяного колодца, потому что насос, трубопровод и провода должны быть опущены в самые глубокие ниши колодца. И если этого недостаточно, несколько малопонятных деталей установки определяют разницу между пятью годами безаварийной службы насоса и двадцатью пятью. Вот все, что вам нужно знать, чтобы правильно установить погружной насос. Следуйте этим проверенным на практике методам, и вам не придется заниматься этой хлопотной работой чаще, чем это необходимо.
НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОСМОТРЕТЬ НАСТОЯЩИЙ ПОГРУЖНОЙ НАСОС ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ И ЗАМЕНЕ ТЕХНИЧЕСКИЙ СОВЕТ: У вас возникла проблема с качеством воды. Щелкните здесь, чтобы получить непредвзятый некоммерческий обзор технологии фильтрации воды, включая эффективный способ избавиться от запаха серы в воде — особенно сложной проблемы.
Погружные насосы имеют длинную, тонкую цилиндрическую форму и устанавливаются на глубине четырех-пяти футов над дном водяной скважины. Обычно для большинства домашних хозяйств погружные устройства мощностью 1/2 л.с. или 3/4 л.с. подают воду вверх и в напорный бак в доме по трубе диаметром 1 дюйм или 1 1/4 дюйма. Слева вы видите новый погружной насос, а справа — старый, сломанный, который я заменил дома, когда у нас в последний раз были проблемы с водой.
Оба этих погружных насоса имеют мощность 1/2 лошадиной силы и хорошо работают в домашних хозяйствах, где глубина воды не превышает 100 футов от поверхности. Насос справа — неисправный агрегат из моей собственной скважины, рядом с ним насос на замену в тот же день, когда я заменил его.Присоединяйтесь к 31 000 человек, которые получают практические видеоролики и статьи о ноу-хау в моем субботнем утреннем информационном бюллетене. Тебе это понравится!
С поверхности спускаются провода для питания насоса через блок управления, с самой водопроводной трубой, выходящей из стен металлического кожуха колодца ниже линии замерзания, прежде чем пройти горизонтально в ваше здание. Нажмите на иллюстрацию ниже, чтобы загрузить полноразмерную версию типичной погружной насосной системы. Погружные насосы обеспечивают наилучшую производительность в бытовых условиях. Они стоят больше, чем другие типы насосов, но они бесшумны и никогда не нуждаются в заливке.
Еще кое-что. . . иногда люди путаются, говоря о «погружных насосах». Помимо описываемых здесь погружных водяных насосов для подачи воды под давлением в ваш дом, термин «погружной насос» может также относиться к погружным дренажным насосам, предназначенным для поддержания сухости подвалов. Установка дренажного насоса стоит от 900 до 3000 долларов, и выбор агрегата совершенно отличается от выбора погружного насоса для питьевой воды. Нажмите здесь, если вы действительно ищете погружные дренажные насосы.
Установка погружного насоса Урок №1: Подъем и опускание насоса вышел первым. Уроки, которые вы здесь изучите, основаны на работе по замене старого насоса, которую я задокументировал в 143-футовой скважине с металлическим кожухом, пробуренной у меня дома. Это типичная установка, и она позволяет вам видеть как снятие, так и замену стороны работы. Будь то подъем или опускание подводного аппарата, этот процесс включает в себя две вещи: самодельный инструмент, сделанный из оцинкованной стальной трубы, и обычный фитинг для водяных колодцев, называемый безамбарным адаптером. Представьте себе металлический патрубок, который раздвигается на две части. Это адаптер без ям, и вы можете увидеть, как он работает выше. Половина, показанная в нижней части рисунка (с резиновым уплотнительным кольцом на ней), прочно закреплена через отверстие, просверленное в боковой части металлического кожуха колодца, выходя из кожуха ниже линии замерзания. Другая половина адаптера, показанного над ним на иллюстрации, подсоединена к черной полиэтиленовой трубе, которая идет вниз у дна колодца, где находится насос. Обратите внимание на резьбу на верхнем конце безямного адаптера? Это позволяет опускать в скважину Т-образный кусок стальной трубной резьбы диаметром 1 1/4 дюйма и ввинчивать его в переходник без канавок. Эта деталь является ключевой.
Работа на глубоком колодце тяжелая, потому что полиэтиленовая труба заполнена водой. Установка погружного насоса Урок № 2: Защитите эти провода Износ этого троса был вызван раскачиванием погружного насоса внутри обсадной трубы скважины после крутящего момента при каждом запуске. Моя собственная неисправная система, вероятно, была вызвана этим, а не плохой помпой. Вытягивание вышедшего из строя погружного насоса многому учит, и одной из самых удивительных является причина, по которой многие насосы выходят из строя. Не обязательно, что двигатель выйдет из строя (хотя это, безусловно, может случиться). По крайней мере, так часто это происходит из-за того, что изоляция проводов насоса изнашивается из-за движения относительно внутренней части металлического корпуса скважины. Каждый раз, когда насос останавливается и запускается, поскольку он свисает с конца пятидесяти, ста или двухсот футов трубы, вся установка движется в ответ на крутящий момент двигателя. Остановись, начни, тереть, тереть. После многих лет такого действия изоляция проводов истончается, обнажая медь и создавая короткое замыкание, которое не позволяет насосу работать. На изображении выше показано, как выглядят типичные изношенные провода в погружном насосе.
Другая распространенная проблема также связана с крутящим моментом двигателя. Со временем повторяющееся усилие скручивания при запуске двигателя может привести к тому, что резьбовые фитинги в верхней части насоса будут скручиваться все туже и туже, обматывая провода вокруг полиэтиленовой трубы до тех пор, пока они не сломаются. «Ограничитель крутящего момента» — это резиновый аксессуар, который крепится к верхней части погружного насоса в месте соединения с входящей в него трубой. Ограничитель крутящего момента удерживает установку от крутящего усилия двигателя при его запуске, предотвращая вращение, движение и раскачивание насоса, когда он свисает с трубы.
И если всего этого недостаточно, существует постоянная опасность коррозии и выхода из строя обжимных проводных соединений внутри влажного колодца. Вот почему я всегда пропаиваю любые соединения проводов внутри корпуса скважины, а затем заключаю эти спаянные соединения в самогерметизирующуюся термоусадочную трубку. Это то, что вы видите здесь, на фото.
Погружные насосы поставляются с непрерывным отрезком провода, прикрепленным к двигателю, но этого обычно недостаточно, чтобы добраться до верха скважины. Часто бывает необходимо нарастить дополнительные провода на установку перед опусканием насоса. И пайка этих соединений имеет смысл. Правильно обжатые разъемы поначалу работают нормально, но с годами они подвержены коррозии. На все время, необходимое для пайки, это быстрая страховка. Даже в случае паяных соединений, на всякий случай закройте их водонепроницаемой термоусадочной трубкой. Никогда не используйте изоленту, потому что со временем она просто отвалится. Несколько уровней надежности могут просто предотвратить ненужный сбой системы водоснабжения, когда на улице февраль и -30º.
Хотя это не является обычной практикой, Я предпочитаю защищать провода погружного насоса внутри участка 3/4” черная полиэтиленовая труба диаметра, спускающаяся вдоль основной трубы и прикрепляемая к ней пластиковыми стяжками. Это то, что вы видите выше. Я обнаружил, что вы можете протолкнуть провода насоса через 10-футовую трубу без изгиба. Натяните на провода столько кусков полиэтилена диаметром 3/4 дюйма, сколько необходимо, чтобы защитить их, пока установка будет проложена на земле, или используйте монтажную ленту, чтобы сразу протянуть провод через всю защитную трубу.
Установка погружного насоса Урок № 3: Не забудьте об обратных клапанах Обратные клапаны позволяют воде течь только в одном направлении. часто упускается из виду при установке погружных насосов. Обратный клапан вставляется во впускной трубопровод и повышает надежность двумя способами. Во-первых, он предотвращает стекание воды обратно в колодец, когда насос не работает. Это устраняет ненужную физическую нагрузку на помпу. Во-вторых, обратный клапан обеспечивает немедленную подачу воды в бак при запуске насоса. Не пренебрегайте обратным клапаном. Лучшие виды имеют клапан из латуни внутри. При работе они издают небольшой щелчок, но пропускают гораздо больший поток воды, чем бесшумные клапаны с пружинным приводом. Установите обратный клапан сразу после того, как водопровод входит в ваш дом, но до того, как он достигнет напорного бака. Это позволяет обратному клапану выполнять свою работу, а также позволяет ему оставаться доступным для обслуживания и замены.
Присоединяйтесь к 31 000 человек, которые получают практические видеоролики и статьи о ноу-хау в моем субботнем утреннем информационном бюллетене. Тебе это понравится!
Установка погружного насоса. Урок № 4. Следуйте этим советам, чтобы опустить погружной насос. в колодец целым и невредимым — это тяжелая работа, и есть несколько вещей, которые вы можете сделать, чтобы добиться успеха. Первое связано с верхней частью обсадной трубы. Кромка обычно острая из-за того, как обсадная труба разрезается на заводе, и стоит потратить несколько минут на шлифовку острого заусенца, чтобы он не повредил трубу. Чтобы быть уверенным, я использую фанерный пончик с закругленным внутренним краем, который находится поверх колодца. Это снижает давление на трубу и позволяет избежать ее перекручивания. Вы можете увидеть фанерный пончик, который я сделал ниже, сидящий на моей обсадной трубе. Этот самодельный фанерный пончик надевается на обсадную трубу и защищает провода и трубы при опускании. Обратите внимание на закругленный внутренний край отверстия, форма которого обеспечивает защиту 9.0002 Перед тем, как начать опускание новой установки в колодец, наденьте Т-образную рукоятку на переходник без приямка и привяжите конец полиэтиленовой веревки диаметром 1/2 дюйма к предохранительному выступу на насосе.
Назначьте двух человек ответственными за направление трубы у устья скважины, а третьего — за направление верхнего конца трубы и рукоятки тройника по земле. После соединения двух половин безямного адаптера привяжите конец страховочного троса к верхней части крышки внутреннего колодца, завершите соединения с проводами, подающими питание к насосу, затем закрепите внешнюю крышку колодца поверх всего. Если повезет, пройдет двадцать пять лет, прежде чем вы снова заглянете под это покрытие. На изображении ниже показано, как должен выглядеть верхний конец колодца, когда вы закончите установку погружного насоса и будете готовы снова надеть крышку. Почти завершена работа по замене погружного насоса со снятой крышкой. Электрические кабели выходят из колодца, а затем возвращаются по трубопроводу в дом. Страховочный трос, поддерживающий насос, привязан к верхней части обсадной трубы. Установка погружного насоса Урок № 5: Получение воды в процессе снова онлайн. Пока температура на улице выше точки замерзания, вы можете набирать воду в резервуаре, а затем подключать портативный электрический струйный насос с небольшим резервуаром под давлением, чтобы подавать воду обратно в вашу напорную систему через любой внешний кран с помощью садового шланга. Расположение этого крана не имеет значения, так как вся вода, подаваемая в вашу водопроводную систему, будет течь обратно в ваш напорный бак в доме, а оттуда во все остальные приборы. Реле давления на переносном насосе включается или выключается по мере необходимости, когда бытовая вода используется для любого устройства. Даже при умеренном использовании легко потреблять несколько сотен галлонов воды в день, поэтому будьте готовы регулярно пополнять свой резервуар. Вы не должны пить воду, обработанную таким образом, но, по крайней мере, это позволяет вам иметь воду для умывания и туалета.Вы когда-нибудь задумывались об установке ручного насоса в качестве резерва для вашего электрического насоса в той же скважине? Я так и сделал.
Щелкните здесь, чтобы узнать, как происходила установка.
Установка погружного насоса Урок № 6: Как сделать водонепроницаемые соединения Черная полиэтиленовая труба наиболее распространена для систем водозаборных скважин, но винтовые хомуты сами по себе не обеспечивают надежного соединения черной полипропиленовой трубы. Вам также необходимо нагреть и размягчить трубу с помощью пропановой горелки, прежде чем затягивать хомуты. Это то, что происходит ниже. На всякий случай используйте два хомута на соединение и потратьте дополнительные деньги на хомуты из нержавеющей стали. Кроме того, для затягивания зажимов используйте небольшой торцевой ключ или гаечный ключ, а не только отвертку. Не всегда удается набрать достаточный крутящий момент.
Установка погружного насоса. Вопросы и ответы
используется для подключения скважинного насоса? – JC, по электронной почте
A: Провод 14 калибра подходит для подачи питания из вашего дома в стандартный контур бытового насоса. Если ваш насос является погружным, продается специальный провод, который идет снаружи вашего дома, вниз в колодец и к вашему насосу.
