Как установить вентилятор в вытяжку в туалете: как правильно выбрать и установить вентилятор в санузел своими руками

Содержание

Установка и подключение вытяжного вентилятора в ванной или туалете своими руками

Проблема вентиляции в ванной комнате и туалете довольно часто появляется в многоквартирных домах. Каналы естественной вентиляции в таких зданиях нередко бывают повреждены, вследствие чего не могут выполнять свои функции. Кроме этой проблемы, в зданиях старой постройки при прокладывании вентиляционных каналов расчет воздухообмена производился с учетом деревянных окон, но никак не пластиковых, не пропускающих и грамма воздуха снаружи. Поэтому, чтобы улучшить проветривание в квартире и в санузле, в частности, выполняется установка вентилятора в ванной.

Проверка естественной вентиляции

Перед тем, как установить вентилятор в ванной, необходимо определить, насколько хорошо работает естественная вытяжка. Делается это простым способом: возьмите лист тонкой бумаги или разверните салфетку; откройте форточку в любой комнате; приложите бумагу к отверстию вытяжки. Если салфетку сразу же притянуло к отверстию – это значит, что естественная вытяжка работает правильно. В случае, если салфетка не притягивается, то следует задуматься об установке вентилятора в ванной комнате.

Проверить эффективность вытяжки можно, если поднести к отверстию зажженную спичку или зажигалку. Если пламя сильно отклоняется в сторону канала, то вентиляция работает нормально. В противном случае, при слабом отклонении пламени или если оно горит ровно, потребуется вытяжной кулер.

Застой воздуха в ванной или туалете приводит к образованию повышенной влажности в помещении и, как следствие – к появлению грибка на стенах. Насколько вреден для здоровья человека плесневой грибок, говорить вообще не стоит.

Если вы убедились, что вентиляционный канал засорен, то его можно прочистить, опустив в него гирю конусообразной формы. Если по каким-либо причинам вы этого не можете сделать, обратитесь в коммунальную службу, они подскажут, в какую организацию нужно подать заявку.

Выбор вытяжного кулера

Перед тем, как провести монтаж вентилятора в ванной, необходимо сделать замеры ширины, высоты и глубины отдушины и записать полученные данные.

Исходя из этой информации, следует выбирать вентиляторы в магазине.

Расчет мощности кулера очень важен перед покупкой вытяжки. По санитарным нормам, воздух в ванной комнате должен поменяться 6-8 раз в течение 1 часа, и вентиляторы должны справляться с такой задачей. Расчет мощности производится по следующей формуле: L = V * K, где L – это объем воздуха для полного воздухообмена (м3/ч), V – объем помещения, а K – коэффициент воздухообмена (сколько раз воздух должен смениться за 1 час).

Пример расчета: Длина комнаты – 2,5 м, ширина – 3,2 м, высота 2,8 м. Узнаем объем помещения: V = 2,5 * 3,2 * 2,8 = 22,4 м3. Далее, подставляем полученный результат в формулу: L = 22,4 * 8 = 179,2 м3/ч. Исходя из расчета, кулер должен за 1 час пропустить через себя 179,2                м3/ч воздуха. При выборе прибора рекомендуется остановиться на той модели, которая будет по мощности на 20% превышать расчетную. То есть, агрегат должен иметь запас мощности. В данном случае, для установки вентилятора в туалете или ванной с таким объемом, будет достаточно кулера с производительностью 200 м3/ч.

Данные расчеты также актуальны, если у вас появится желание поставить вентилятор на кухне.

Установка вытяжного вентилятора в ванной регламентируется нормами допустимого шума. Поскольку при повышении мощности аппарата неизбежно повышается его шумность, то при выборе агрегата следует придерживаться норматива: сила звука от работы кулера не должна превышать 30 дБ.

Схемы подключения

Для подключения вытяжного вентилятора в санузле существует 4 схемы. Но, если вы будете проводить монтажные работы и манипуляции с электрической проводкой своими руками, позаботьтесь, в первую очередь, о правилах безопасности. Необходимо выключить нужный рубильник на электрощите, чтобы в том месте, где вы будете работать, на проводке не было напряжения.

Все схемы предназначены для трех- или двужильной проводки. Если проводка двужильная, то агрегаты подключаются без заземления.

Подключение от лампочки

Схема подключения вентилятора в ванной, подразумевающая подсоединение к осветительному прибору, довольно проста и показана на рисунке ниже.

Единственный недостаток такого подключения в том, что вентиляция будет работать только при включенной лампочке.

Подключение через отдельный выключатель

Чтобы избежать вышеописанного недостатка, существует способ подключить кулер через выключатель. Схема подсоединения проводов в данном случае также не отличается сложностью, и то, как подключить вентилятор в ванной к выключателю, понятно даже не специалисту.

Для подключения оборудования по данной схеме потребуется устанавливать двухклавишный выключатель. Одна клавиша будет использоваться при включении освещения, вторая – для запуска вытяжки. Потребуется провести к кулеру “нулевой” провод, подсоединившись к “нулю” лампочки, который проложен от распределительной коробки. Фазу от распределительной коробки необходимо подвести к выключателю и соединить с двумя контактами, идущими к кулеру и лампочке.

Кулер с таймером

Кулеры, оснащенные таймером, намного удобнее эксплуатировать. Но и стоимость у такого оборудования выше. Схема подключения вентилятора с таймером показана ниже.

Кулер, оборудованный таймером, работает по следующему принципу:

  • при включении освещения запускается работа агрегата;
  • после выключения лампочки, вентилятор с таймером еще продолжает работать некоторое время (заранее установленное), удаляя излишнюю влажность и запахи из ванной или туалета, после чего отключается.

Подключение вентилятора с таймером производится при помощи четырех проводов: L – фаза от распределительной коробки, LT – провод от выключателя лампочки, провод заземления и N – “ноль”.

Аппарат с датчиками

Если вы планируете установку и подключение вентилятора в ванной, то стоит обратить внимание на устройства, оборудованные датчиками влажности или движения. Работа таких вентиляторов в ванной и туалете полностью автономна, и не требует от вас никакого участия.

Для туалета будет достаточно установленного аппарата с датчиком движения и таймером. При входе человека в туалет, датчик в агрегате обнаружит движение и включит вытяжку. При выходе человека из санузла, датчик подаст команду на отключение, но аппарат отключится лишь по истечении времени, установленного на таймере.

Установить в ванной комнате такой агрегат, как вентилятор с датчиком влажности — значит принять идеальное решение в борьбе с сыростью в данном помещении. Если влажность в комнате повысится до максимально установленных пределов, кулер автоматически начнет работать. После достижения показателей нормальной влажности агрегат остановится. Благодаря этому датчику, в ванной всегда будет свежо и сухо.

На следующем рисунке показана схема, которая поможет вам установить вытяжной вентилятор, оборудованный датчиками.

Настенный монтаж

Под декоративной панелью вентиляторов находятся отверстия для крепления корпуса к стене или потолку.

Поэтому следует приложить аппарат к отверстию отдушины (иногда приходится отдушину расширять) и карандашом наметить места для сверления.

Далее, в местах где вы поставили отметки, необходимо просверлить отверстия, используя перфоратор или ударную дрель. Для последней обязательно использование сверла с напайкой “по бетону”. После просверливания отверстий, забейте в них пластиковые дюбели, вставьте кулер в отдушину и закрепите его саморезами.

Внимание! Перед тем, как подключить вентилятор в туалете или в ванной, не забудьте отключить общий рубильник на вашу квартиру или автоматы под электросчетчиком.

Теперь, когда оборудование установлено, можно подсоединить провода, пользуясь схемами, приведенными выше.

Существует еще один вариант, с помощью которого можно установить вентилятор в туалете или в ванной без использования электроинструмента:

  • приобретите в магазине жидкие гвозди или силиконовый клей;
  • зачистите поверхность стены в месте крепления кулера от штукатурки или побелки;
  • нанесите вокруг отдушины клей с помощью пистолета или выдавливая его рукояткой молотка;

  • вставьте кулер в отдушину и проверьте горизонталь, используя уровень;
  • зафиксируйте аппарат в таком положении скотчем;
  • через 2-3 часа, фиксацию можно снять;
  • после подключения проводов и возвращения декоративной панели на место, установка вентилятора в ванной закончена.

Для наглядности и лучшего усвоения материала, можно посмотреть следующее видео.

Потолочная установка

Вытяжной вентилятор в ванной или в туалете может быть установлен и на потолке (натяжном или подвесном).

Потолочное размещение нередко используется в частных домах, когда вентиляционный канал можно провести сквозь потолок и проложить по чердаку. В таких случаях рекомендуется использование канальных вентиляторов, которые размещаются также на чердаке.

В случае натяжного потолка или подвесного, ситуация немного усложняется. Разумнее будет, если вы, перед установкой разного рода потолков, приготовите место под монтаж оборудования. К гипсокартону решетку или кулер можно прикрутить с помощью дюбеля “бабочки”. В случае с натяжным потолком, оборудование крепится к установленной заранее подставке.

Если натяжной потолок уже смонтирован, то для установки кулера и проведения всех коммуникаций придется его демонтировать.

Конечно, демонтировать подвесной потолок – задача довольно непростая, и мало кто на это пойдет ради монтажа вентилятора. Существует 2 решения:

  • можно попытаться протянуть провода через предварительно сделанное отверстие в нужном месте, после чего его заделать, чтобы оно стало незаметным;
  • провести от подключаемого агрегата проводку прямо по потолку, и скрыть ее кабель-каналом.

В любом случае, при самостоятельной установке вентиляционного оборудования важно последовательное выполнение вышеописанных операций без спешки, с соблюдением правил безопасности и с большой аккуратностью, особенно, если монтаж производится на натяжном потолке.

Установка вентилятора в ванной и туалете.

схема подключения

Монтаж вентилятора

Приступая к обустройству вытяжки между ванной и туалетом, первым делом следует хорошо изучить инструкцию к оборудованию. Она содержит подробное описание всей процедуры. Вооружившись этой информацией, можно заметно сократить время проведения работ. Наиболее сложным этапом является монтаж и подключение вентилятора.

В тех случаях, когда инструкция не имеет нужной информации, рекомендуется взять на вооружение следующий порядок действий:

  1. Освободить оборудование от крышки.
  2. Намазать на поверхности вентилятора, которые будут соприкасаться со стеной, полимерный клей, силикон или жидкие гвозди. Любой из этих материалов вполне приемлем, учитывая тот факт, что большинство вытяжных устройств являются пластиковыми. Учитывая их небольшой вес, они хорошо держатся на жидких гвоздях.
  3. При установке вентилятора необходимо добиваться того, чтобы его рабочий блок, состоящий из электрического двигателя и колесо с лопастями, полностью погрузились в шахту.
  4. Корпус прибора нуждается в плотном нажатии, что дает возможность клею хорошо схватиться.
  5. Прикрепить противомоскитную сетку. Благодаря ей создается надежный барьер на пути проникновения внутрь помещения из шахты всевозможных насекомых и мусора.
  6. Для фиксации лицевой панели в наборе к прибору имеются саморезы или дюбели.
  7. Провести кабель и подключить вентиляцию к питанию.

Принудительная вентиляция из ванны через туалет позволяет заметно увеличить воздухообмен в помещении. Однако, учитывая перекрывание лицевой панелью приличной области канала, в неактивном режиме происходит существенное падение скорости потока. В свою очередь, это негативным образом сказывается на производительности системы. Чтобы преодолеть возникшее затруднение, монтируют воздухозаборную решетку. В результате работоспособность системы поддерживается в нормальном режиме. Еще один вариант решения проблемы – предусмотреть дежурный зазор между лицевой панелью и стеной (обычно это – 10-30 мм). Это расстояние даст возможность воздуху проникать внутрь воздуховода даже в тех случаях, когда вентилятор будет неактивным.

Схема подключения

Подключить вентилятор к электросети 220 В можно тремя способами:

  • от лампы;
  • через отдельный клавишный или двухклавишный выключатель;
  • через таймер или датчик.

Самым дешевым методом является подключение вентилятора к выключателю света. Кулер включается одновременно с подсветкой и работает на протяжении всего времени, пока горит свет. К преимуществам можно отнести простоту исполнения и низкую стоимость. Недостаток – вентилятор будет работать тогда, когда не требуется (во время принятия ванны), и создавать сквозняк. Также придется дополнительно проветривать помещение.

Подключить вытяжной вентилятор можно к отдельному выключателю с кнопкой. Схема будет сложнее, чем при подключении к освещению, и дороже, но это удобнее для эксплуатации. Можно подключиться и к двойному переключателю – одна кнопка отвечает за вентилятор, другая – за свет. Минус метода – есть риск забыть про кулер.

Идет активный переход на автоматизацию процессов, поэтому подключать вентилятор можно через датчики и таймеры. С их помощью можно задать время, которое будет работать кулер после выключения света. Схема схожа по сложности с подключением к выключателю. Провода подключаются к питанию и светильнику. Работает вентилятор вместе со светильником, а выключается через заранее запрограммированное время. Для проветривания хватает 30 минут. Существуют модели, которые работают уже после выключения освещения через заранее установленное время.

Причины плохой (или обратной) тяги в туалете и ванной.

Рассмотрим несколько причин плохой вентиляции в ванной или туалете:

  1. При открытых дверях тяга присутствует, но когда мы закрываем двери в санузел, пар и неприятные запахи повисают в воздухе. Для обеспечения притока воздуха между полом и дверным полотном делают зазор 1,5 – 2 см.

  2. А если при закрытых окнах включить на кухне мощную вытяжку, производительностью 1000 м3/ч, то после того, как это оборудование «выберет» весь воздух из квартиры, начнет его вытягивать из единственно доступного места — вентиляционного канала санузла. Возникает обратная тяга. Как правило, ситуацию помогут изменить приточные клапаны на окнах или стенах.
  3. Плохая тяга бывает из-за засоренности вентиляционных каналов. Воздуховод на выходе из санузла можно прочистить пылесосом, а чисткой шахт занимаются специальные службы.
  4. Также существует проблема с последними этажами из-за маленькой остаточной высоты шахты. Удлинением каналов также занимаются спецслужбы.
  5. Габариты шахты (сборного канала) рассчитаны на естественную приточно-вытяжную вентиляцию, но никак не принудительную. Но мощный вытяжной вентилятор в ванной, туалете и кухне сейчас скорее норма, чем исключение. И весь этот воздух сбрасывается в общую вентиляцию, создавая в шахте и вентканалах область повышенного давления. Результат — обратная тяга в ваших квартирах. Тут вы изменить ничего не в силах, поэтому единственный выход — установить вытяжной вентилятор.

Схемы подключения вентилятора в ванной

Возможность использования нескольких способов включения и регулировки вентилятора ставит перед выбором нужной схемы. При подключении следует ориентироваться на особенности конструкции, наличие дополнительных приборов и рекомендации производителя. Наиболее простая схема – монтаж вентилятора со встроенным устройством включения/выключения.

Для установки требуется только сам вентилятор и электрическая сеть 220 В. Включение прибора производится вручную: следует нажать на клавишу, расположенную на корпусе, или дернуть за шнурок (актуально для устройств, закрепленных высоко под потолком)

На следующей схеме изображено, как подключить вентилятор в ванной к отдельному выключателю. Процесс управления становится легче, но придется проложить пару дополнительных кабелей.

Обычно выключатель для вытяжки монтируют рядом с выключателем для света. Наиболее удобное место – на стене около двери, перед входом в ванную или санузел

Установка таймера несколько усложняет процесс подключения: потребуется еще один дополнительный фазный провод.

Таймер обеспечит включение прибора в отложенное время – через 5 … 30 минут. Удобство в том, что вентилятор не мешает принимать водные процедуры и работает в период, когда ванная свободна

Схема подключения вентилятора вместе с освещением удобна с точки зрения управления, но неэффективна. Получается, что помещение проветривается только в тот период, пока горит свет.

Это приводит или к неполному проветриванию, или к перерасходу электроэнергии. Более целесообразный вариант – установка двухклавишного выключателя.

Использование двух- или трехклавишного выключателя увеличивает функциональность вентиляционной и осветительной системы. Схему можно усовершенствовать, подключив таймер или два источника освещения – потолочный и настенный

Перед выбором схемы уточните, существует ли возможность штробления и прокладки дополнительных электрических проводов.

Советы покупателям вентилятора с гигростатом

Качественный вытяжной вентилятор для ванной комнаты должен быть бесшумным, обладать высокой производительностью, защитой от воды и подходить к интерьеру помещения. Сейчас выпускаются варианты с интересным дизайном, оригинальным исполнением лицевых решеток и панелей. Поэтому подобрать вытяжное устройство под любой стиль отделки ванной не так уже и сложно.

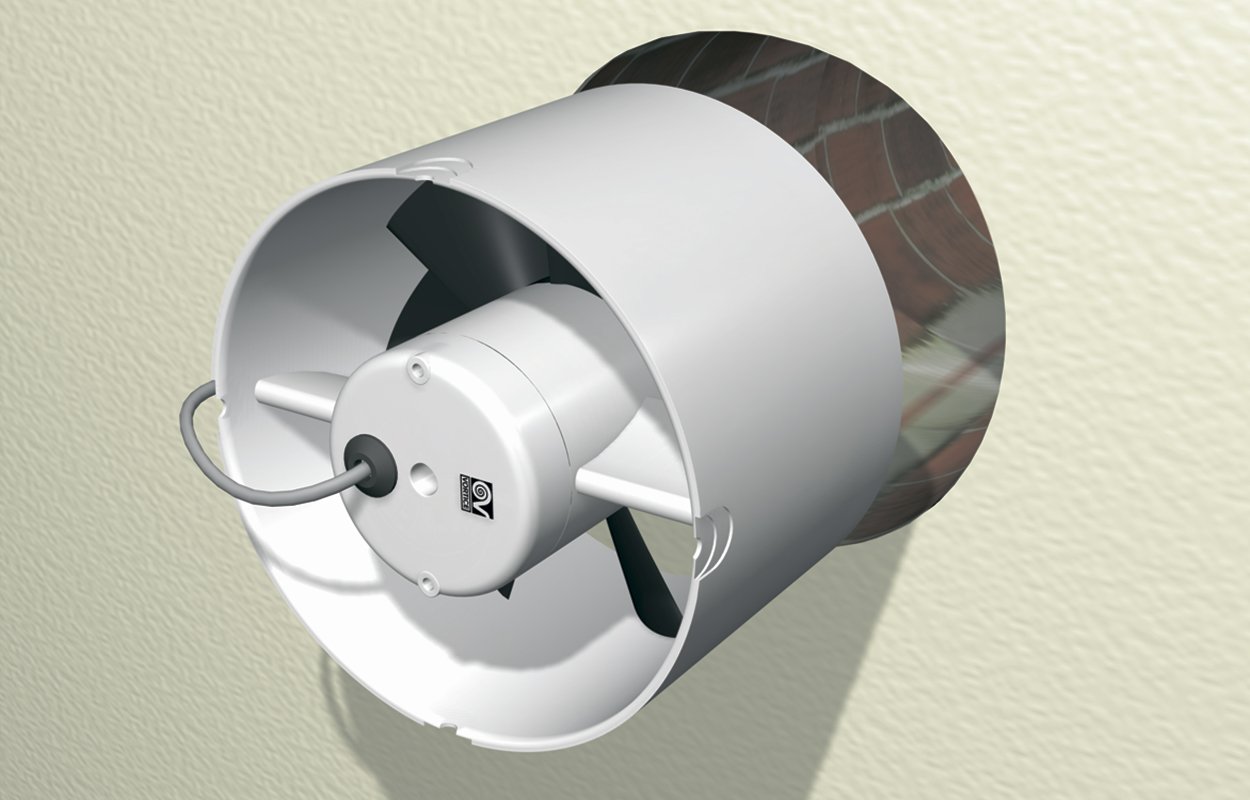

Для эксплуатации в ванной или туалете лучше всего подходят канальные вентиляторы. Они устанавливаются в воздуховод. Лопасти изделий изготавливают из металла или прочного пластика. Конструкция не боится воздействия влаги, а также едких химических веществ.

Существует несколько вариаций исполнения канальных вентиляторов по форме. Они бывают круглые, квадратные и прямоугольные. Выбирается модель под форму вытяжной шахты в комнате

Подбирать канальный вентилятор следует с учетом параметров комнаты и диаметра воздуховода. Для подбора производительности изделия, сначала определяют объем помещения: для этого перемножают между собой ширину, длину, а также высоту комнаты. Полученную величину умножают на нормативную кратность воздухообмена.

Параметр нормативной кратности воздухообмена для душа и ванной комнаты составляет 7-9. Если помещением пользуется несколько человек, следует брать максимальное значение. Пример: объем помещения 22,5 м3 *9 (кратность воздухообмена) = 202,5 м3. В этом случае следует покупать канальный вентилятор с производительностью свыше 202,5 м3.

Отличаются канальные системы и другими параметрами: мощностью электродвигателя, уровнем шума, частотой вращения лопастей и т.д. Выпускаются изделия разных цветов, а также типов декоративной решетки.

Для монтажа в ванной довольно популярны вентиляторы с обратным клапаном. Рекомендуем ознакомиться с десяткой лучших предложений на рынке.

Как выбрать вентилятор на вытяжку в ванной

Недостаток воздухообмена в ванной приводит к появлению влаги на кафеле и сырости полотенец. Чтобы избавиться от этой проблемы, в ванной комнате нужно проверить вытяжной канал и узнать, как работает вентиляция. Для этого нужно поднести зажженную спичку или зажигалку к вентиляционному окошку: если пламя колышется или тухнет, значит, вентиляция в порядке. В ином случае понадобится принудительная вентиляция.

При выборе вентилятора для ванной нужно учитывать производительность, уровень шума и цену на прибор. Также вентиляторы могут обладать дополнительными функциями. Благодаря им можно автоматизировать работу вытяжки.

Какие есть дополнительные опции для вытяжных кулеров:

  • Таймер – диапазон времени от 5 до 30 минут. Пользователь может выставить наиболее подходящий для него промежуток времени. После посещения ванной комнаты прибор еще может проработать некоторое время для высушивания влаги.
  • Встроенный выключатель – шнурок, за который нужно дернуть, чтобы включить или выключить вентилятор. Однако многие пользователи предпочитают выносить выключатель к кнопке включения света в ванной комнате.
  • Обратный клапан – предотвращает отток воздуха из вентиляционного канала в момент, когда прибор не работает.
  • Жалюзи – по аналогии с обратным клапаном, однако жалюзи придется закрывать и открывать вручную.
  • Датчик влажности – после превышения определенного уровня влажности по гигрометру, включается вытяжка и работает, пока уровень не опустится до нормального.

Некоторые модели оснащены переключателем уровня нагрузки. В основном вентилятор работает на 50% нагрузки, но бывают случаи, когда нужно быстрее осушить помещении, тогда прибор будет работать на полную мощность.

Выбор вентилятора

Вентилятор санузла с датчиком

Закрытое помещение без окон и отверстий для воздухообмена можно качественно проветрить только с помощью принудительной вентиляции. Она удаляет пар, лишнюю влагу и неприятные запахи. Установка бытового вентилятора проводится в вентиляционную шахту вместо решетки и требует подключения электричества. Он должен обеспечивать необходимую кратность обмена воздуха. Для ванны и санузла она составляет 7-9.

Вытяжной вентилятор в ванной выбирается по основному показателю – мощности. Именно она обеспечивает требуемую замену воздуха в комнате. Для этого необходимо знать объем помещения и коэффициент воздухообмена. Так, для помещения размером 2,2*2,5*2 с требуемой кратность воздухообмена 8 оптимальная продуктивность установки будет: 2,2*2,5*2*8 = 88 м3/час.

Необходимо учесть и такие моменты:

  • Наличие автоматических жалюзи в конструкции вентилятора. Позволяет перекрыть воздуховод в случае поломки прибора или проведения других работ при отключенном приборе.
  • Если предусмотреть в схеме таймер, то вентилятор можно использовать с большей пользой. Он будет после выключения света еще работать некоторое время. Вводится в работу при выключении света.
  • Для работы в помещении с повышенным содержанием пара и влаги в воздухе неплохо доукомплектовать схему встроенным гигростатом. Тогда контрольно-регулирующий время прибор будет реагировать автоматически на повышенный уровень влажности.
  • «Шумность» установки во время работы должна соответствовать СанПиН 2.1.2.2645-10 в части требований к условиям проживания в жилых помещениях. Днем это 23-58 (дБ), ночью — 13-50 (дБ).

Крепление вытяжного вентилятора в ванной

Производителем, для фиксации вытяжного вентилятора на стене ванной комнаты, предусмотрены крепежные отверстия, расположенные по углам.

Но у этого способа есть множество недостатков, вот наиболее значимые из них:

— достаточная трудоемкость при создании отверстий в керамической плитке, а тем более в керамограните, которым зачастую выложены стены ванных.

— необходимость использования определенного электроинструмента и специализированных сверел.

— тяжело сделать герметичное соединение вентилятора со стеной, остаются щелки, возможны посторонние звуки.

Всех этих недостатков лишен способ установки вытяжного вентилятора в ванной на силиконовый герметик

Технология монтажа вытяжного вентилятора на силикон следующая:

Силиконовый герметик устанавливается в специальный пистолет, с помощью которого, содержимое тюбика наносится по периметру монтажного вентиляционного отверстия, как показано на изображении ниже.

После чего вытяжной вентилятор устанавливается в вентиляционный канал, выравнивается по уровню и надежно прижимается.

Затем, для наибольшей точности установки, фиксируем вентилятор на стене ванной с помощью, например, скотча или моряной ленты, как показано на изображении ниже.

Как видите, способ установки, описанный здесь, максимально прост и практически любой может с этим справится, так же советую вам почитать о таймере для вытяжного вентилятора, зачем он нужен и как его установить — ЗДЕСЬ.

Советы от профессионалов

Если человек никогда в жизни не сталкивался с установкой и обслуживанием вентиляционных систем, ему обязательно нужно ознакомиться со следующими рекомендациями:

В первую очередь необходимо сделать все возможное, чтобы в помещении был достаточный приток свежего воздуха. В противном случае не спасет даже самый мощный вентилятор.
Дорогостоящее оборудование не всегда является залогом эффективного воздухообмена. Гораздо большее значение имеет грамотное размещение вентилятора и системы воздуховодов. Если все рассчитать правильно, можно обойтись достаточно дешевыми приборами.
Наличие в жилище кондиционера, ионизатора, очистителя или увлажнителя не является поводом для вопросов, нужна ли вентиляция в туалете

Важно понимать, что все перечисленные приборы не могут обеспечивать приток свежего воздуха.
Для увеличения срока службы установленное оборудование должно проходить регулярное профилактическое обслуживание. К примеру, лопасти вентилятора в процессе эксплуатации постепенно засоряются пылью, копотью и жиром

В итоге эффективность системы заметно снижается, и она уже не в состоянии выдавать максимум своего потенциала. В некоторых случаях обильные загрязнения лопастей провоцируют перегорания мотора. Поэтому их нужно периодически чистить (раз в 3-5 лет). Точные сроки зависят от условий эксплуатации и степени нагрузки на прибор.
Профилактические мероприятия также предусматривают осмотр и чистку вентиляционных каналов. Если с пластиковыми воздуховодами, проложенными самими жильцами, проблем обычно не возникает (их всегда можно разобрать), то с домовыми шахтами все куда сложнее. В первую очередь это касается старых домов, где за десятилетия эксплуатации внутри воздуховодов скапливается множество различного мусора и грязи. Своими силами справиться с такой задачей не получится, т.к. для этого необходимо специальное оборудование. Для этого существуют специальные службы.
При использовании приточной системы важно позаботиться о надежной проводке для вентилятора. Дело в том, что внутри ванной всегда повышенная влажность воздуха. Поэтому для прокладки питания необходимо выбирать влагостойкий кабель, размещая его в специальном коробе. Удобнее всего это делать, если в помещении используется подвесная потолочная система.

Подключение вентилятора к электросети

Стоит обратить отдельное внимание на то, что установка вытяжного вентилятора в ванной своими руками требует ответственного отношения к процессу монтажа. Таким образом, к моменту установки все нюансы должны быть продуманы

В идеале, лучше всего составить план работ и руководствоваться инструкциями. Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам.

Подключение вентилятора в ванной обычно проходит в несколько этапов:

  • Прокладывание электрокабелей
  • Установка прибора
  • Закрепление вентилятора и обработка поверхности

На этапе проведения электрических кабелей, нужно уделить особое внимание технике безопасности. Необходимо полностью изолировать провода от возможного попадания влаги не только в процессе ремонта, но и при дальнейшей эксплуатации ванной комнаты

Перед началом работы нужно убедиться, что электричество в этом месте отключено.

К месту монтажа вытяжки нужно провести медную проводку. Легче и безопаснее всего это можно сделать, если в комнате еще нет облицовки. Если же установка ведется в уже готовой ванной, медные провода прокладываются поверх плитки. Их нужно обязательно обезопасить и скрыть пластиковыми коробами.

Теперь необходимо разобраться в схеме подключения прибора к электрокабелям. Для этого необходимо открыть решетку вентилятора – Вы увидите расположение проводов внутри прибора. Их назначение определяется цветовой маркировкой – ноль всегда синий, а фаза может быть белого или красного оттенка. После этого нужно воспользоваться инструкцией, в которой подробно описана схема подключения конкретного устройства к электропроводке.

При выведении электропроводки, необходимо знать технические характеристики вашего вентилятора. Главный вопрос заключается в расположении выключателей для прибора. Существует несколько способов того, как подключить вентилятор в ванной к выключателю:

  • Встроенный в прибор ручной выключатель
  • Вывод кнопочного выключателя на стену
  • Одновременное включение со светом
  • С использованием таймера или датчика

Вариант подключения следует выбрать уже при покупке вентилятора. Модели часто продаются со встроенным переключателем в корпусе. Как правило, его изготавливают в виде шнура, за который нужно потянуть для включения прибора (как на лампах-торшерах). Однако такая конструкция не очень удобна в использовании – ведь вентиляционная решетка располагается в труднодоступном месте под потолком и добраться до нее бывает сложно.

Если ремонт в ванной еще не завершен, шнур можно заменить электропроводом и установить привычный кнопочный выключатель в любом месте, закрыв кабели плиткой. При использовании вентилятора с ручным включением не стоит забывать отключать прибор после посещения санузла – иначе расходы на электроэнергию будут весьма существенными.

Современные вентиляторы имеют также возможность включения от света – когда Вы зажигаете лампочку в ванной, прибор автоматически начинает работать. Синхронизация устройств происходит через единый выключатель.

Такая установка вентилятора в ванной значительно экономит электроэнергию и освобождает пользователей от ручного управления прибором. Но такой вариант имеет и свои недостатки – при кратковременном посещении санузла, вентилятор не успевает проветрить воздух, пока в комнате горит свет.

Для полной автоматизации процесса проветривания можно приобрести вентилятор с таймером. Благодаря этому дополнению устройство продолжает работать в пределах заданных настроек времени, даже если в комнате никого нет.

Период работы может занимать до 20 минут – за это время ванная успевает полностью проветриться. Схема подключения вентилятора с таймером отличается лишь отсутствием отдельных кнопок для включения. Понадобятся два кабеля напряжения и один провод для соединения с освещением. Таймер в разных моделях может начинать отсчет от включения или выключения света.

Это наиболее удобный вариант для использования в ванной комнате – Вам не придется постоянно отслеживать работу прибора, а помещение будет хорошо проветриваться.

Также в вентилятор могут быть встроены датчики влажности воздуха – они автоматически включают устройство при проведении водных процедур и отключают после полного очищения воздуха. Современные модели оснащены и датчиками движения, однако они могут принести те же недоработки, что и вентиляторы, работающие лишь при включенном свете.

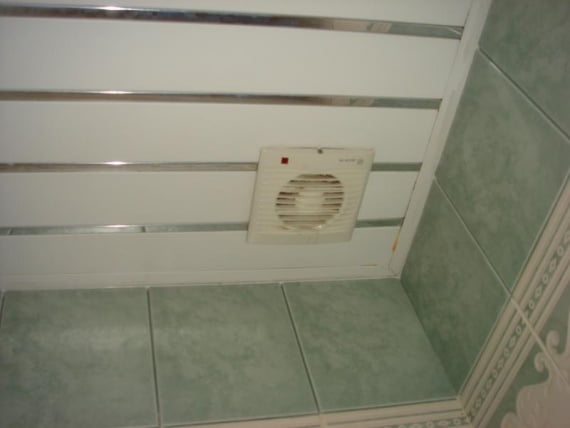

Вентиляционное отверстие снаружи подвесного потолка

В домах, где отверстие воздуховода находится выше уровня, на котором монтируется подвесной реечный или натяжной потолок, вытяжной канальный или осевой вентилятор вставляется в штатный воздуховод в стене, а на полотне потолка, напротив него проделывается еще одна дыра.

Стандартная ширина планки реечной конструкции – 84 мм, поэтому отверстие должно иметь диаметр 80 мм, чтобы не смять реечный профиль. Дыра просверливается в рейке дрелью оснащенной фрезой «балеринкой» на 80 или 82 мм.

Решетку можно взять больше, диаметром 100 мм, на ней намечаются отверстия под саморезы. Она прислоняется к разметке, и через нее сверлят монтажные дырки под крепление. Сразу вкручивать саморез в потолок (без предварительно просверленных под него дыр) не рекомендуется: малейшая осечка, он воткнется не там, где нужно. Шляпки саморезов скроет декоративный элемент решетки.

Подобным образом своими руками делается вентиляция в натяжных полотнах, только тут отверстие аккуратно вырезается, а не сверлится. Решетка крепится на потолок специальными зажимами или силиконовым клеем.

Добавочное оснащение

Определяясь, как сделать вытяжку в ванной и туалете, следует рассмотреть вариант оборудования с дополнительными функциями. Особой популярностью пользуются приборы со встроенным таймером. Если имеющиеся заводские настройки по каким-либо причинам не устраивают пользователя, их можно переустановить самостоятельно. Речь идет об изменениях режима работы, задержки включения и т. п. Как результат, вентиляция в санузле начинает работать автоматически.

Модели, оснащенные встроенными таймерами, имеют довольно высокую стоимость. Это увеличивает ответственность на пользователе, т.к. в случае серьезной ошибки прибор может выйти из строя. Если говорить о производителях, то очень хорошо себя зарекомендовала изделия от компании Maico. Продукция этой фирмы достаточно разнообразна. Кроме таймеров, она может иметь и другие дополнительные функции.

Профессиональные сантехники рекомендуют использовать оборудование со встроенным датчиком влажности. Сердцевиной таких приборов является специальное устройство – гигрометр: подаваемые им сигналы активируют те или иные функции оборудования. Это позволяет не только экономить электроэнергию, но также подключать вентилятор на общий кабель. Довольно часто используется схема, когда прибор подключается к выключателю света.

Рекомендации по подбору оборудования

В продаже представлено огромное количество вентиляторов для принудительных коммуникаций. Это привносит определенные сложности в процедуру, как поставить вытяжку в туалете. В помощь покупателю существует набор полезных советов по подбору оптимального оборудования для монтажа вентиляции в ванной.

Ориентироваться нужно на следующие критерии:

Диаметр воздушного канала. Этот параметр влияет на подбор патрубка для вентилятора. Стандартные типоразмеры воздуховодов – 150, 125 или 100 мм.

Использование или не использование воздуховодов

Если они есть, важно хорошо продумать схему их размещения в санузле. Благодаря этой информации существенно облегчается задача по установке вентилятора.

Мощность

Перед тем как установить вентиляцию в ванной и туалете, необходимо определиться с ее мощностью. Это даст возможность обеспечить эффективное замещение воздуха в помещении.

Наличие влагозащиты. На оборудовании в таком случае имеется специальная маркировка в виде латинских букв IP. Для установки вентиляции в ванной, как правило, подходит значение IP30. Более дорогие модели имеют степень защиты IP44: при наличии финансов, лучше вложится в такой прибор. На нем обычно имеется герметичный кожух, оберегающий устройство от воздействия влаги.

Уровень шума. Некоторые пользователи пренебрегают этой характеристикой, что в дальнейшем оборачивается существенными неудобствами. Чем меньше в ванной шума, тем комфортнее там находиться.

Держа во внимании все вышеперечисленные моменты, можно подобрать оптимальное оборудование, которое обеспечит эффективный воздухообмен внутри санузла.

Вероятные ошибки

При подключении чаще всего допускаются следующие ошибки:

Монтаж выключателя внутри ванной комнаты. Согласно ПУЭ установка выключателей, розеток и других средств управления запрещена в туалетах и ванных.
Неаккуратность выполнения работ. При монтаже есть риск повреждения облицовки, из-за чего может потребоваться повторный ремонт в ванной

Важно внимательно выполнять все работы, особенно при креплении на саморезы.
Покупка проводов неподходящего сечения для подсоединения. По правилам техники безопасности минимальное сечение составляет 0,75 кв.мм

Кабели меньшего диаметра использовать нельзя. Для более точного расчета существуют таблицы, позволяющие подобрать диаметр в зависимости от тока.

При использовании выносных датчиков, а не встроенных изначально в сам вентилятор, можно столкнуться со сложностями в эксплуатации. Сенсоры должны иметь высокий уровень влаго- и и пылезащищенности. К тому же эти устройства можно отнести к приборам управления, которые также запрещено размещать в ванной по правилам ПУЭ.

Установка вентилятора для вытяжки в ванной комнате и туалете

Вентилятор для вытяжки ванной комнаты является её важной составляющей, так как он позволяет обеспечивать нормальный микроклимат в данном помещении, а также снижать безусловный уровень влажности. Кроме естественной вентиляции в этой комнате необходимо устанавливать принудительную систему, которая будет препятствовать образованию плесени, болезнетворных бактерий, порчи электрических приборов из-за высокой влажности, а также устранять посторонние запахи. В настоящее время существует большое количество систем вентиляции для ванных комнат, которые можно установить своими руками.

Для чего нужна система вентиляции в ванной

Ванная комната больше других помещений подвержена естественной конденсации и практически всегда имеет высокий уровень влажности при отсутствии нормальной вентиляционной системы. В результате в этом помещении начинают появляться неприятные затхлые запахи и вода от конденсата на стенах, способствующего быстрому развитию грибков и плесени.

Правильная система вентиляции поможет сохранить кафель и другие облицовочные материалы, деревянную мебель, электроприборы, а также создать максимально комфортные условия для пребывания в ванной комнате людей.

В настоящее время существует два вида вентиляции: естественная (природная) и принудительная (искусственная). Если отсутствует возможность создать нормальную естественную вентиляцию (нет окон или они не открываются), тогда используется принудительная вентиляционная система, которая предусматривает установку определённых видов вентиляторов, предназначенных для данных бытовых помещений.

Принудительный вентилятор в ванной комнате

По своей конструкции вентиляция бывает:

  • Бесканальной. В этом случае вентиляция производится в ванной комнате через отверстия в стене общих вентканалов многоэтажных домов.
  • Канальной. Применяется для подвода системы вентиляции к местам, которые требуют наиболее интенсивной и частой очистки воздуха.

Также в некоторых случаях владельцы квартир и частных домов предпочитают устанавливать отключающуюся принудительную систему, даже если в ванной комнате присутствует естественный тип вентиляции. Таким образом, можно быть точно уверенным в том, что в этом помещении всегда будет царить нормальный микроклимат.

Связано это с тем, что во многих старых домах, которые были построены более 20 лет назад, общие вентиляционные системы уже не способны справляться с постоянно нарастающими нагрузками, поэтому приходится выбирать более современные методы борьбы с высокой влажностью.

Критерии выбора

Наиболее эффективный способ сделать правильную вентиляцию — это приобрести и установить электрический вентилятор принудительного типа. Обычно для таких целей приобретают настенные осевые вентиляторы различной мощности.

Настенный осевой вентилятор для принудительной подачи воздуха

Выбирая такое устройство необходимо обратить внимание на:

  • Систему безопасности. Вентилятор является бытовым электроприбором, а ванная комната — закрытым помещением с высокой степенью влажности, поэтому устройство должно иметь максимальную степень защиты корпуса от попадания воды и пара.
  • Шумоизоляцию. Уровень шума прибора должен быть минимальным, чтобы не раздражать людей, живущих в квартире. При необходимости можно установить специальный шумоглушитель и дополнить его шумоизоляционными материалами, которые укладываются внутрь вентилятора.
  • Мощность вентиляционного устройства должна соответствовать габаритам ванной комнаты и количеству жильцов. При недостаточной мощности смысл данной системы просто потеряется, так как она не сможет в полной мере выполнять свои функции.

Требования, которые предъявляются к принудительным вентиляторам

  • Уровень шума в небольшом помещении должен быть не более 35 – 40 дБ.
  • Система вентиляции должна создавать регулярную смену воздуха не менее 5–8 раз в один час и соответствовать нормативам СНиП.
  • Устройство вытяжки должно иметь обратный клапан, если вывод воздуха будет производиться только через один ветканал.
  • Корпус должен быть влагозащитным классом не меньше IP34.
  • Двигатель мощностью в 36 В позволит устройству работать достаточно бесшумно.

Классификация вытяжных систем

Вентиляторы по своим конструктивным особенностям могут быть:

  • Осевыми. Поток воздуха нагнетается лопастями вентилятора. Давление, которое он создаёт не более 50 Па. Обычно монтируется в бесканальной вентиляционной системе.

    Осевой вентилятор для ванной комнаты

  • Диаметральный. Вентилятор с рабочим колесом простого барабанного типа и низким коэффициентом полезного действия.

    Диаметральный вентилятор для ванной комнаты

  • Центробежный. Выпускается в спиральном корпусе, является одним из самых мощных по своей производительности, но и самым шумным.

    Центробежный вентилятор для ванной комнаты

  • Центробежно-осевой. Этот вентилятор сочетает в себе все положительные характеристики двух вентиляторов: маленькие габариты, невысокий уровень шума и высокую степень производительности.

Многие современные вентиляторы оснащаются дополнительными функциями

  • Электрические вентиляторы со встроенным датчиком движения могут распознавать тело человека в радиусе своей «видимости» и включать двигатель. Такая система позволяет существенно экономить электричество.
  • Вентилятор с таймером способен распознавать движущегося человека и включать мотор для начала работы. Если движение прекращается в радиусе его действия, устройство отключается.
  • Вентилятор с контроллером температуры (влажности) в зависимости от своих конструктивных особенностей убирает горячий воздух из помещения ванной или наоборот, нагревает его. Для монтажа такого устройства предусмотрена специальная схема, позволяющая настраивать оптимальную температуру воздуха в помещении. В случае превышения установленной нормы мотор устройства начинает работать, создавая необходимый воздухообмен в ванной и предотвращая перегрев людей.
  • Устройство с обратным клапаном необходимо для недопущения обратного притока воздуха, а также посторонних запахов извне, когда оно не работает.
  • Вентилятор с жалюзи также предназначен для предотвращения притока воздуха с улицы в период отключения устройства. Только в этом случае жалюзи открывается и закрывается вручную.

Как правильно рассчитать мощность вытяжки для ванной комнаты

Прежде чем приобретать вентилятор следует рассчитать оптимальную степень мощности системы.

Для этого мы используем формулу 6V или 8V, где V — объем помещения, а цифры — это коэффициенты, которые показывают количество человек, пользующихся ванной. Если ней пользуется регулярно более 3 человек, то нам потребуется коэффициент 8.

Если вентилятор подключить к выключателю света, то работать он начнёт только тогда, когда человек будет заходить в ванную комнату. Таким образом, будет экономиться электроэнергия, а система выполнять свои функции, когда они действительно необходимы. Но не все люди хотят принимать ванную или душ под шум гудящего двигателя вентилятора. В этом случае можно сделать для него автономный выключатель, который будет работать, когда помещение будет пустым.

Производительность (мощность) вентилятора также можно вычислить по другой формуле:

  • Определяем площадь ванной.
  • Умножаем эту цифру на 5.
  • Прибавляем к результату ещё 20%.
  • Получается рекомендуемая мощность вентилятора.

Установка принудительной системы вентиляции

Для начала рассмотрим некоторые правила монтажа вентилятора.

  • Вентилятор монтируется как можно ближе к потолку и как можно дальше от открывающегося окна или двери, иначе будет осуществляться только частичная вентиляция, которая не способна затрагивать другие места ванной комнаты.
  • Должен находиться как можно дальше от любых источников воды во избежание короткого замыкания.
  • Провода, которые идут к вентилятору, необходимо утопить в штробах или скрыть под потолком (натяжным или навесным).
  • Если в ванной комнате отсутствует вентиляционная труба, то можно установить трубу ПВХ для канализации диаметром 10 см.

Поэтапная установка

  1. Мы рассмотрим, как правильно подключается и монтируется вентилятор на примере устройства ERA 4S ET, которое оснащено защитной сеточкой от насекомых и электронным таймером. Эта модель имеет шарикоподшипниковый двигатель с максимальной защитой от перегрева.

    Схема габаритов вентилятора

  2. Так как по архитекторскому типовому проекту в стене ванной комнаты каждого многоэтажного дома предусмотрена вентиляционная отдушина, то делать её самостоятельно не придётся. Может быть, только увеличить в диаметре при необходимости. Нам понадобится отверстие диаметром 10 см.

    Отверстие для установки вентилятора

  3. Прокладываем кабель типа ВВГ 3х1,5 в специальной гофрированной трубе, который идёт от выключателя. Для этого надо было перед началом ремонта и укладки кафеля сделать штробу от выключателя к отверстию и проложить кабель ВВГ для будущего вентилятора. Концы заизолировать для дальнейшей работы с ним.

    Отверстие с кабелем для подключения вентилятора

  4. В это отверстие мы будем монтировать наш вентилятор.

    Задняя часть вентилятора, которую мы будем вставлять в отверстие в стене

  5. Крепить вентилятор к стене можно саморезами, которые приложены в комплектации устройства вместе с дюбелями.

    Комплект для крепления вентилятора

  6. Но лучше всего использовать силиконовый герметик типа «Гермент», если вы не хотите сверлить лишние отверстия в новом кафеле, так как он может сильно повредиться и тогда придётся менять плитку.

    Герметик для крепления вентилятора к стене

  7. Вначале мы откручиваем шуруп сбоку корпуса и отщёлкиваем лицевую часть устройства.

    Откручиваем переднюю панель вентилятора

  8. Лишнюю часть гофры мы срезаем, а провода подвигаем немного в сторону, чтобы он не мешал циркуляции воздуха.

    Срезаем лишнюю гофру с провода

  9. Мы прикладываем вентилятор к отдушине и заводим провод. Если специальное отверстие не подходит для провода, то можно высверлить его в самом корпусе вентилятора.

    Проложенный по стене кабель для вентилятора

  10. Наносим плотным слоем герметик по всему краю периметра отверстия для вентилятора, прижимаем и хорошо фиксируем его. Проверяем правильность расположения и оставляем застывать герметик примерно на 2–3 часа. Можно закрепить дополнительно малярным скотчем, а затем его снять.
  11. Для подключения питания вентилятора мы заранее проложили провод с тремя жилами, который протянули от выключателя к месту установки. На вентилятор подаётся фаза с выключателя, зануление и земля.
  12. Ниже представлена схема подключения устройства к двухклавишному выключателю для того, чтобы можно было одной клавишей включать свет, а второй — вентилятор.
  13. Вариант второй схемы позволит вам подключить устройство к одноклавишному выключателю. Одновременное включение света и вентилятора.

    Подключение вентилятора к электропроводам

  14. Для того чтобы подсоединить к проводам электрику вентилятора «как положено» необходимо ввести кабель с 4 жилами (фазой, заземлением, нулём и управляемой фазой). Так как мы имеем пластиковый корпус устройства, то заземлять его не нужно. Поэтому третий провод мы используем для подсоединения системы управления таймером
  15. Ниже представлена схема подключения устройства с таймером к двухкнопочному выключателю.

    Схема подключения двухклавишного выкючателя

  16. Для работы вентилятора нам необходимо иметь сеть в 220 В на клеммах L и N, а таймером будет управлять фаза, которая подаётся от выключателя на третью клемму «Т».
  17. После того как мы подключили все провода необходимо защёлкнуть назад лицевую крышку и прикрутить шуруп.
  18. При установке электропроводки мы будем использовать распределительные щитки в минимальном плане, а расключения делать просто в подрозетниках.

    Подключение вентилятора с таймером

  19. В результате у нас получается, что со щитка в подрозетник идёт провод ВВГ 3х1,5.
  20. Белую жилу мы подключаем на общий вывод выключателя (схематично указано красного цвета). Синюю жилу соединяем с занулением в подрозетнике (для включения вентилятора и света), а жёлто-зелёную соединяем с защитным проводником света. Для удобного и прочного соединения всех жил провода мы использовали специальные клеммы.

    Клеммы для подключения вентилятора

  21. Подключаем отходящий кабель таким образом: белую жилу подводим к общему выводу выключателя; синюю — ноль мы соединяем с нулём провода; жёлто-зелёную — к одному из выходов выключателя
  22. В результате мы одной клавишей сможем включать освещение, а второй управлять работой таймера.
  23. В вентиляторе выведенный провод мы подключаем так: белую жилу к клемме «L»; синюю жилу к клемме «N» и жёлто-зелёную к клемме «Т».
  24. Если необходимо, вентилятор с временным таймером мы можем подключить и к одноклавишному выключателю по разработанной схеме, представленной ниже.

    Схема подключения вентилятора

  25. После подключения мы проверяем работу устройства. Когда вентилятор работает, горит синяя лампочка индикатора «Сеть».

Схема режимов работы вентилятора

  1. Наш вентилятор может работать в двух режимах, которые переключаются перестановкой джампера (специальной перемычки) на микросхеме платы.

    Плата на вентиляторе, сменяющаяся

  2. Мы собрали для примера схему подсоединения вентилятора к одноклавишному выключателю.
  3. Если устройство будет работать в режиме вентиляции «Ванная», то перемычка должна быть установлена таким образом (рис. 1).

    Установка вентилятора в режиме ванная

  4. Так вентилятор сможет работать немного другим способом. Этот режим предназначен для того, чтобы шум устройства и сквозняки, которые появляются во время его интенсивной работы, не мешали людям, купающимся в ванной комнате.

    Система подключения вентилятора

  5. Система работы: когда включается кнопка выключателя, двигатель не работает. Если кнопка стоит в режиме включения более 1,30 минуты, то при её выключении двигатель устройства включится на определённое время, которое будет установлено специальной системой регулятора (от 15 до 45 минут). Но если кнопка будет включена меньшее время, то двигатель не запустится.

Как подключить обычный вентилятор со шнурком

Подключение вентилятора со шнурком производится намного проще, так как здесь не потребуется специальных знаний схем электричества.

  1. Мы устанавливаем вентилятор в отдушину под потолком, как и в первом случае, но только не подводим никаких проводов к нему, так как работать он будет от электросети в 220 В посредством обычного провода со штекером.
  2. «Садим» вентилятор на герметик, чтобы он плотно зафиксировался. Включаем провод в розетку, и всё. Теперь, когда нам понадобится включить вентилятор, мы просто потянем за шнурок, и двигатель запустится. После того как помещение полностью проветрится, нам надо будет также потянуть за шнурок и выключить вентилятор.

Недостатком такой системы является не только ручное включение устройства, но и необходимость близкого расположения электрической розетки, так как иначе придётся пользоваться удлинителем для того, чтобы можно было подключить вентилятор, который находится на противоположной от розетки стене.

Проверка работы

Для того чтобы проверить правильность выбора и подключения вентиляционной системы мы можем провести простой тест: берём лист бумаги и прикладываем его к решётке вытяжной системы. Если в помещении воздух хорошо циркулирует и выводится через специальные вентканалы, то листок прочно «прилипнет» к решётке.

Видео: как установить вентилятор для ванной комнаты в частном доме

Таким образом, используя современные системы принудительной вентиляции, мы можем быстро и эффективно решить проблему повышенной влажности в ванной комнате. Выбрав вытяжные системы, которые снабжены таймером или датчиком движения, можно не переживать об экономии электроэнергии, так как устройство будет работать только тогда, когда это необходимо. А установить своими руками вентилятор без привлечения специалистов не представляет труда.

Оцените статью: Поделитесь с друзьями!

Установка вентилятора в ванной.Монтаж и подключение.Особенности

Установка вентилятора в ванной необходима, если естественная система вентиляции не справляется со своей задачей. Признаком нерабочей вентиляции является постоянная сырость, конденсат и запотевшие зеркала в ванной. Если ванная совмещена с санузлом, то возможно появление неприятного запаха и различных микробов в виде грибка и плесени, которые оказывают отрицательное действие на здоровье и жизнь человека. Плесень и грибок снижают срок службы стиральных машин, душевых кабин, разрушают межплиточные швы на стенах.

Проверка вентиляционных каналов

Если в вашей ванной имеются такие проблемы, то необходимо проверить работоспособность вентиляционных каналов. Это делается довольно просто: к решетке вытяжки нужно поднести горящую спичку. Если огонь будет тянуться по направлению к решетке или затухнет, то каналы вентиляции вполне работоспособны и нормально справляются с вентиляцией помещения ванной комнаты. При этом нет смысла устанавливать и подключать дополнительную вентиляцию.

Если спичка продолжает гореть, и пламя не реагирует на вытяжную решетку, то необходимо прочистить каналы вентиляции и установить вентилятор. Сегодня на рынке электротехнических устройств представлено много разных видов вентиляторов, имеющих отличия по принципу работы, устройству и функциональности. Для бытовых условий в ванной комнате обычно устанавливают осевой вентилятор.

Выбрав подходящий вентилятор, можно приступать к его установке. Все рекомендации и советы по установке подойдут для ванной, туалета, а также для кухни.

Требования к монтажу
Установка вентилятора в ванной должна выполняться с соблюдением некоторых условий, чтобы вентилятор качественно выполнял свои задачи:
  • Необходимо наличие нормально действующего канала вентиляции. При засоренном канале, вытяжка не даст необходимого эффекта, поэтому в данном случае без чистки канала не обойтись.
  • При вытягивании влажного воздуха из ванной, он должен замещаться новой порцией. Поэтому, необходимо наличие под входной дверью в ванную комнату небольшой щели, для обеспечения нормальной вентиляции воздуха.
  • Вентиляция ванной будет работать качественно, если сделан правильный выбор вентилятора с учетом качества, функциональности, шумовых параметров и производительности.
Подготовка к монтажу

Установка вентилятора в помещении ванной комнаты не вызывает больших трудностей. Лучше выбрать влагозащищенное исполнение вентилятора, со встроенным датчиком влажности, который будет контролировать параметр влажности воздуха. Такая вытяжка автоматически запустится, когда влажность превысит установленную границу.

При самостоятельном монтаже вентилятора потребуется выполнение следующих работ:
  • Проложить кабель.
  • Подготовить место для монтажа, расширить канал вентиляции, если его размеры не соответствуют приобретенному оборудованию.
  • Подключить вентилятор к электрической сети.
  • Установить вентилятор в сборе в канал вентиляции.
  • Заделка монтажной пеной пустот.
  • Шпаклевка.

С этой работой можно справиться собственными силами.

Для повышения эффективности работы вентиляции необходимо, чтобы с одной стороны ванной комнаты был заход воздуха, а с противоположной стороны воздух должен выходить. Если расстояние между входом и выходом воздуха будет слишком мало, то эффективность вентиляции значительно снижается. Лучше, если в нижней части двери ванной будет установлена решетка.

Подготовка места для монтажа

Наиболее удобным местом для монтажа вентилятора в ванной является выходное вентиляционное отверстие, ведущее в вытяжную домовую шахту. Такие отверстия существуют практически во всех квартирах для функционирования естественной вентиляции. Канал вентиляции стандартного типа может обеспечить прохождение воздуха, нагнетаемого вентилятором, имеющего мощность не более 100 кубометров в час.

Установка вентилятора выполняется в отверстие канала вентиляции. Поэтому вытяжку необходимо выбирать с учетом размера канала для нормальной установки оборудования. Диаметр этого отверстия выполняется стандартной величины: от 100 до 150 мм.

Если вы неправильно выбрали диаметр вентилятора, а возможности обменять его на другой уже нет, то это можно исправить, увеличив отверстие перфоратором. В обратном случае, если отверстие слишком большое для данного размера вентилятора, то можно выбрать вставку из пластиковой трубы и вставить ее в вентиляционное отверстие. Вокруг вставленной трубы необходимо заделать пустоты монтажной пеной, дождаться ее засыхания, срезать лишнюю пену ножом, и зашпаклевать оставшиеся неровности.

Если объем помещения ванной комнаты большой, что часто бывает в просторных квартирах, то целесообразно приобрести более мощный вентилятор. В таком случае для монтажа такого устройства наверняка придется пользоваться перфоратором и пробивать в стене еще один канал вентиляции. Такую работу лучше доверить профессиональным работникам.

Варианты схем подключения

Прежде всего, кабель питания должен быть подведен к месту где подразумевается установка вентилятора. Это выполняется обычно во время ремонтных работ, кабель прокладывается в стену. Можно проложить кабель на поверхности стены с укладкой его в кабель-канал. Затем кабель подключают к розетке, а в розетку вставляют вилку питания вентилятора.

Удобство вентилятора в применении зависит от его функциональных и технических возможностей, и от способа его включения. Подбирая схему подключения, необходимо тщательно продумать, как будет работать вся система. Переделка неправильно выбранной схемы доставит немало хлопот и неприятностей.

Включение вентиляции с помощью шнура

Существует много способов подключения вентиляторов к питанию. Некоторые исполнения снабжены выключателем, расположенным на корпусе. Обычно выключение и включение вентиляции выполняется шнуром, за который нужно дергать.

Такое управление не всегда доставляет удобство, так как вентиляторы могут находиться высоко под потолком или в труднодоступных местах над унитазом или ванной. Если ремонт помещения не завершен, то можно найти удобное место для расположения шнура, и проложить кабель в нужное место.

Включение вместе с лампочкой

Наиболее дешевая установка вентилятора является подключение его параллельно с лампой освещения. При этом вентилятор будет работать одновременно с лампой. При выключении света вентиляция будет отключаться.

Преимуществом такой схемы является низкая стоимость и простое подключение. К недостатку можно отнести работу вентилятора даже тогда, когда для этого нет надобности. И наоборот, недостаточное проветривание, когда в этом есть необходимость. Поэтому при такой схеме приходится включать свет в ванной, чтобы дополнительно проветрить ее. Такой порядок работы уменьшает срок службы электрического двигателя вентилятора, так как включение и выключение происходит гораздо чаще, что отрицательно влияет на механическую и электрическую часть мотора.

Работа от отдельного выключателя

Чтобы вытяжка работала только в необходимые моменты, существует схема подключения через отдельный выключатель, который располагают на вентиляционной решетке или на стене. Это более дорогостоящий вариант схемы, так как потребуется более длинный кабель, и некоторое усложнение схемы.

При этом подключение не будет совмещаться с освещением. Необходимо собрать схему, аналогичную схеме освещения, с тем отличием, что вместо лампы будет подключен вентилятор.

Вентилятор лучше подключать отдельным кабелем через двухклавишный выключатель. Двигатель вентилятора будет работать только при необходимости, независимо от работы освещения. Недостатком такой схемы является то, что можно забыть о включенной вытяжке, и она будет работать без необходимости, расходуя электроэнергию.

Автоматическая система

Современные устройства часто стали оснащаться датчиками влажности и таймерами. По сложности эта схема аналогична схеме работы с выключателем. Электродвигатель подключают с помощью трех проводов: два из них – это питание, а третий идет на сигнальную лампу. Работа заключается во включении вентилятора совместно с освещением, и выключении через определенное время после выключения освещения. Этого времени достаточно для нормальной вентиляции помещения.

В торговой сети также представлены вентиляторы с обратной работой. Электродвигатель не будет работать, пока включен свет, и запускается после отключения света на то время, которое настроено на таймере.

Порядок подключения и установка вентилятора:

  • Снять переднюю решетку. При этом станут доступны клеммы для подключения.
  • Подключить провода к вентилятору с помощью клеммной колодки. При этом необходимо соблюдать маркировку проводов по цвету. Синий провод – ноль, фаза обычно бывает красного, белого или черного цвета.
  • Вставить вентилятор в отверстие вентиляции.
  • Закрепить корпус вентилятора в вентиляционном отверстии в стене с помощью дюбелей, находящихся в комплекте, либо с помощью клея или строительного герметика.
  • Установить на вентилятор перед крышкой москитную сетку, чтобы насекомые не проникали в ванную.
Похожие темы:

Установка вентилятора в ванной комнате своими руками — RozetkaOnline.COM

Сегодня я расскажу о том, как проще всего и в тоже время надежно, без сверления плитки и без использования специализированного инструмента, можно самому установить вытяжной вентилятор в ванной комнате.

В качестве примера монтажа, используется бытовой осевой вентилятор S&P Silent 100. К слову это удачная, довольно популярная модель, пользующаяся заслуженным успехом у потребителей, а главное очень тихая, уровень шума всего 26 дБ. Своим клиентам, я  советую именно этот вытяжной вентилятор к установке в ванных комнатах, туалетах и санузлах.

Число «100» в названии означает диаметр воздуховода, поэтому прибор подходит для установки в вентиляционные каналы диаметром 100мм – 140мм. При этом отверстие вентканала может быть хоть круглое,



так и квадратное, главное, чтобы соблюдались размеры — не меньше 100мм и не больше 140мм.

Максимальный же размер вентиляционного канала, который перекроет вытяжной вентилятор, можно определить по его габаритным размерам, а именно высоте и ширине. У вентилятора Silent 100 это 158 x 158 мм, с учетом необходимости оставить место для того, чтобы закрепить прибор, а этом как минимум 5-10мм с каждой стороны, и определяется максимально допустимый размер куда возможна установка.

Для установки и подключения вытяжного вентилятора, вам заранее необходимо подвести питание, схемы подключения здесь могут быть самые разнообразные, подойдут любые применяемые в освещении (через выключатель, переключатель, датчики движения, влажности и т.п.).

Удобнее всего, если питающий провод прокинут в вентиляционный канал заранее, до укладки плитки. Но данная модель допускает и наружную подводку питающего кабеля, для этого на задней стенке вентилятора, есть полость для прокладки проводов.

Установка вытяжного вентилятора в ванной

В первую очередь, при установке вентилятора, необходимо его разобрать — снять лицевую защитную панель. Для этого требуется нажать круглый фиксатор, расположенный на нижней грани вентилятора, после чего лицевую панель потянуть на себя.



Далее прокидываем внутрь питающий кабель. Специально для этого предназначена резиновая круглая заглушка в левой нижней части вентилятора. До нее идут и каналы на тыльной стороне, при наружном способе прокладке провода питания.



ПОДКЛЮЧЕНИЕ ВЫТЯЖНОГО ВЕНТИЛЯТОРА

Приступаем к подключению питающих проводов к вентилятору. Это делается до момента окончательной фиксации прибора намеренно, чтоб проверить работоспособность как самого устройства, так и схемы подключения.

Как обычно, при любых работах с проводами под напряжением, выключаем защитные автоматические выключатели. Для этого учетно-распределительном щите, необходимо рычаги защитной автоматики опустить вниз, в положение «выкл.». Если вы не уверены какой именно автоматический выключатель или дифференциальный автомат отвечает за линию питания вентиляции в ванной, выключайте все, так будет безопаснее.

Подключение проводов выполняется в клеммы вентилятора, скрытые защитной крышкой, в правой части прибора.



Подгоняем питающие провода по размеру, обрезая лишнее. После чего снимаем защитную оболочку и изоляцию с жил кабеля на 5-7мм.

Для подключения достаточно ФАЗНОГО (белый) и НУЛЕВОГО (бело-синего) провода. Заземление к данной модели не подключается, так как корпус и все его наружные элементы выполнены из диэлектрических материалов и опасности не представляют.





Клеммы у вентилятора соответственно всего две, они маркированы как L и N.

Порядок подключения проводов к вытяжному вентилятору следующий:

Белый фазный провод – в клемму с маркировкой L

Сине-белый нулевой провод – в клемму с маркировкой N



Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

Помещаем провода в клеммы и затягиваем крепежные болты.



Теперь можно закрыть защитную крышку, и проверить работоспособность и правильность подключения вытяжного вентилятора. Для этого включаем подачу электрического тока, и переводим клавишу выключателя, управляющего вентилятором, в положение «вкл».



Если все сделано правильно, загорится индикатор в левом верхнем углу и лопасти вентилятора начнут вращаться.  После проверки обязательно выключаем вытяжной вентилятор и приступаем к его креплению.

Крепление вытяжного вентилятора в ванной



Производителем, для фиксации вытяжного вентилятора на стене ванной комнаты, предусмотрены крепежные отверстия, расположенные по углам.





Но у этого способа есть множество недостатков, вот наиболее значимые из них:

— достаточная трудоемкость при создании отверстий в керамической плитке, а тем более в керамограните, которым зачастую выложены стены ванных.

— необходимость использования определенного электроинструмента и специализированных сверел.

— тяжело сделать герметичное соединение вентилятора со стеной, остаются щелки, возможны посторонние звуки.

Всех этих недостатков лишен способ установки вытяжного вентилятора в ванной на силиконовый герметик.



Технология монтажа вытяжного вентилятора на силикон следующая:

Силиконовый герметик устанавливается в специальный пистолет, с помощью которого, содержимое тюбика наносится по периметру монтажного вентиляционного отверстия, как показано на изображении ниже.

После чего вытяжной вентилятор устанавливается в вентиляционный канал, выравнивается по уровню и надежно прижимается.

Затем, для наибольшей точности установки, фиксируем вентилятор на стене ванной с помощью, например, скотча или моряной ленты, как показано на изображении ниже.

Через некоторое время (2-3 часа), когда силикон застынет, вентилятор будет полностью готов к работе, можно будет снять удерживающие элементы и присупить к его непостредственомй использованию по прямому назначению.





Как видите, способ установки, описанный здесь, максимально прост и практически любой может с этим справится, так же советую вам почитать о таймере для вытяжного вентилятора, зачем он нужен и как его установить — ЗДЕСЬ.

Если уже у вас остались вопросы по подключении вытяжного вентилятора, обязательно пишите их в комментариях к статье, постараемся помочь!

как сделать своими руками в квартире, доме, схемы (+ фото)

При планировании дизайна и ремонта ванной комнаты следует учесть один небольшой, но очень важный момент – проблему воздухообмена. Хорошая вентиляция в ванной комнате и туалете необходима не только для того, чтобы обеспечить приток свежего воздуха.

С помощью этой системы из санузла удаляются неприятные запахи, а также избыточная влажность. Если система вентилирования спланирована и реализована правильно, владельцам ванной комнаты не придется беспокоиться о плесени и грибке.

Отсутствие же нормального вентилирования и вызванная этим обстоятельством избыточная влажность создадут для развития вредоносной флоры практически роскошные условия.

Содержание статьи:

Какой должна быть хорошая вентиляция?

В строительных справочниках четко указаны нормы, которых необходимо придерживаться для эффективного вентилирования санитарных помещений с повышенной влажностью.

Система должна обеспечивать приток свежего воздуха для ванной комнаты или туалета со скоростью 25 куб. м/час, а для совмещенного узла в два раза выше – 50 куб. м/час. Эти нормы – минимальные.

Иногда специалисты рекомендуют удалять воздух из санузла со скоростью около 150 куб. м/час.

В зависимости от особенностей воздухообмена различают естественную и принудительную вентиляцию. В первом случае воздухообмен происходит за счет разницы давления воздуха снаружи и внутри помещения.

Воздушные потоки проникают через окна, двери, специальные проветриватели и т.п. Стоит сразу же отметить, что из-за особенностей устройства ванной комнаты использование естественной вентиляции не всегда позволяет получить желаемый эффект.

Для устройства бесканальной вентиляции в ванной комнате необходимо проделать проем, который соединит домовой вентиляционный канал с помещением санузла

При принудительном или искусственном вентилировании помещения используются специальные вентиляторы, которые обеспечивают достаточную интенсивность воздухообмена.

Чаще всего вентилятор содействует перемещению воздуха из помещения на улицу, при этом свежие воздушные массы поступают в санузел из жилых помещений.

Иногда небольшой вентилятор ставят в туалете даже при хорошей естественной вентиляции, чтобы ускорить очистку воздуха от неприятных запахов.

Если же естественным образом организовать достаточно интенсивный воздухообмен не удается, принудительное вентилирование осуществляется в обязательном порядке.

В зависимости от назначения различают:

  • вытяжную;
  • приточную;
  • смешанную вентиляцию.

Вытяжной принцип уже немного описан выше: воздух удаляется через вентиляционный канал, а новый поступает извне. Приточное вентилирование организовано иначе: воздух нагнетается снаружи и вытесняется через канал.

При использовании смешанной вентиляции регулируется и приток воздуха, и его удаление.

Красивая декоративная решетка для вытяжки в ванной комнате не только скроет конструкцию, но и может стать эффектной деталью стильного интерьера

Специалисты также различают канальную и бесканальную вентиляцию, которая характеризуется наличием или отсутствием вентиляционного канала.

По возможности следует избегать создания специальных каналов. Обычно в стене делают проем, выходящий в общий вентканал многоэтажного дома, и устанавливают в нем вентилятор.

В раздельном санузле, если выход к вентканалу есть только в одном помещении, еще один вентилятор устанавливают в проеме стены между ванной комнатой и туалетом.

Подведение отдельного вентиляционного канала имеет смысл в местах, нуждающихся в интенсивном удалении загрязненного или насыщенного влагой воздуха.

Диагностика состояния вентиляции

Перед началом переделки вентиляции в туалете и ванной следует внимательно изучить ее устройство и проверить состояние. Для начала исследуют тягу: к вентиляционному отверстию подносят лист бумаги, зажженную спичку или зажигалку.

Если бумага прилипает к отверстию, или если язык пламени явно смещается в сторону вентканала, тяга есть. В жаркий безветренный день тяга может быть значительно меньше, чем в другие периоды.

Само по себе наличие тяги не всегда свидетельствует о нормальном состоянии вентиляционной системы.

Необходимо обязательно проверить состояние вентиляционного канала, который может быть частично загроможден после неумелых ремонтных работ или по каким-то другим причинам.

Устранив препятствия, можно существенно улучшить качество работы вентиляционной системы.

Чтобы проверить тягу в ванной комнате, к вентиляционному отверстию подносят лист бумаги или пламя зажигалки. Проверку следует выполнять при открытой двери, а затем – при закрытой

Рекомендуется выполнить проверку наличия тяги сначала при открытой двери и окне, а затем – при плотно закрытых источниках свежего воздуха.

Если в последнем случае тяга заметно уменьшилась, следует подумать о дополнительных средствах микропроветривания.

Чаще всего достаточно установить в двери ванной комнаты и туалета специальные решетки, чтобы обеспечить нормальное поступление свежего воздуха в эти помещения даже при закрытых дверях и окнах.

Что нужно знать о вентиляторах

При покупке вентилятора следует обязательно оценить количество шума, который он производит. Показатель не должен превышать 35 дБ. В ванной комнате такое оборудование должно полностью обновлять состав воздуха примерно 5-8 раз в течение одного часа.

Чтобы рассчитать производительность прибора, необходимо площадь помещения умножить на пять, а полученное значение увеличить еще на 20%.

Вытяжные вентиляторы, предназначенные для использования в ванных комнатах, могут иметь различную конструкцию и дизайн, кроме того, они различаются по мощности

По типу установки различают канальные бытовые вентиляторы, предназначенные для монтажа непосредственно в вентиляционном канале, а также радиальные модели.

Их устанавливают на выходе из вентиляционного канала. Обычно канальные модели выглядят непрезентабельно, поскольку они скрыты внутри канала, а вот радиальные устройства снабжают красивым корпусом, чтобы не портить общее впечатление от окружающей обстановки.

Конструкция вентиляторов также может существенно различаться:

  • традиционные осевые модели осуществляют перемещение воздуха вдоль оси устройства с помощью специальных лопаток и предназначены для бесканальных систем;
  • в низкопроизводительных диаметральных моделях используется колесо барабанного типа;
  • центробежные устройства со спиральным корпусом отличаются высокой производительностью и повышенным уровнем шума во время работы;
  • небольшие центробежно-осевые устройства шумят меньше, но работают почти так же эффективно, как и центробежные модели.

С учетом специфики вентилирования санузла вентиляторы иногда дополнительно снабжают таймерами, которые позволяют продлить работу устройства в туалете или гиростатами, чтобы более эффективно удалять избыточную влагу из ванной комнаты.

Слабые по мощности вентиляторы не смогут обеспечить нормального проветривания помещения, однако и использовать слишком мощные модели не стоит.

Сильный центробежный вентилятор может вызвать такой интенсивный поток воздуха, что приток будет поступать не снаружи, а из других вентиляционных отверстий, и отработанный воздух снова окажется в доме.

Интересная информация об установке вытяжного вентилятора в ванной комнате представлена в следующем видеоматериале:

Особенности монтажа вентиляции

Если в ванной комнате по какой-то причине отсутствует вентиляция, создать необходимую систему не так уж сложно.

Многоквартирные дома обычно проектируют таким образом, чтобы вентиляционный канал находился непосредственно за стеной ванной комнаты или туалета. Остается лишь аккуратно проделать в нужном месте отверстие (если таковое отсутствует), чтобы оно выходило в этот канал.

Внутри проема устанавливают радиальный осевой вентилятор. Устройство подключают к электропитанию, соблюдая все требования, предъявляемые к работе электроприборов в помещениях с повышенной влажностью.

Если необходимо, монтируют дополнительные средства управления (таймер, гироскоп и т.п.). Нишу закрывают красивой декоративной решеткой.

Если в квартире имеется раздельный санузел, и вентиляционный канал находится за стенами обоих помещений, второй вентилятор устанавливают таким же образом, как это было описано выше.

В противном случае вентиляционное отверстие делают в стене, разделяющей туалет и ванную комнату. В этот проем также ставят вентилятор и закрывают его декоративными экранами с двух сторон.

Иногда удобнее использовать декоративные решетки, в которых конструкцией предусмотрен монтаж вентилятора в специальные гнезда.

На рисунке наглядно представлена схема подключения к электропитанию вытяжного вентилятора с использованием иаймера, который позволяет отключить вентилятор спустя некоторое время после того, как посетитель покинет санузел

Несколько сложнее решить проблему вентилирования санузла, когда вентиляционный канал граничит с другим помещением. В этом случае придется создавать канальную вентиляцию.

Сначала необходимо выбрать место для устройства вентиляционного отверстия в ванной комнате и туалете. Затем необходимо составить план размещения вентиляционного короба, по которому воздушные массы будут перемещаться наружу.

При создании канальной вентиляции в ванной комнате гибкий гофрированный короб используют только на небольших участках, где монтаж других конструкций невозможен или затруднен

Различают следующие виды вентиляционных коробов:

  • пластиковые круглого или прямоугольного сечения;
  • жесткие или мягкие из гофрированного металла;
  • металлические, жестяные или оцинкованные, обычно прямоугольного сечения.

Пластиковые короба проще в монтаже и легче по весу, чем металлические конструкции, при этом они долговечны, за ними не сложно ухаживать.

Поэтому конструкции из пластика уверенно вытесняют металл со строительного рынка. Гофрированные изделия используют крайне редко, они допустимы лишь для небольших расстояний и применяются только в особо сложных случаях.

Короб рекомендуется установить еще в процессе ремонтных работ в доме или даже до их начала, однако установку вентилятора и декоративных решеток выполняют уже после окончания отделочных работ.

После окончания монтажа вентиляционной системы необходимо проверить работу оборудования.

Для создания канальной вентиляции в ванной комнате следует использовать металлические или пластиковые короба прямоугольного или круглого сечения

Распространенные ошибки при монтаже вентиляции

Бывает так, что работа новенькой вентиляционной системы вдруг оказывается неудовлетворительной или изначально является низкоэффективной.

Это может происходить из-за одной или нескольких ошибок, допущенных при ее монтаже. Выясняя, как правильно сделать вентиляцию в ванной комнате, следует сразу же учесть эти моменты.

Вот ряд огрехов, которые встречаются чаще всего:

  • Вентиляционный канал спроектирован неправильно, что затрудняет перемещение воздушных масс.
  • Нарушена герметичность соединений вентканала.
  • Вентиляторы установлены с ошибками и шумят слишком сильно.
  • Канал проходит через жилые помещения таким образом, что шум вентиляции мешает нормальной жизнедеятельности семьи.

Для начала следует выяснить причину проблемы, затем ее устранить. Ряда неприятностей можно избежать, обратив внимание на эти моменты еще на этапе проектирования вентиляционной системы.

Если этого сделано не было, и проблемы появились уже в процессе эксплуатации конструкции, возможно, понадобится серьезная переделка всей вентиляционной системы.

Альтернативный вариант устранения неприятностей состоит в использовании шумопоглотителей разного типа, чтобы снизить неприятные звуковые эффекты.

Для улучшения процесса перемещения воздушных масс, возможно, придется установить более мощный вентилятор.

Иногда чрезмерный шум при работе вентилятора свидетельствует о его неправильной установке, при которой была нарушена так называемая “соосность”. В этом случае достаточно снять устройство и установить его снова с точным соблюдением технологии монтажа.

Обычно после этого количество шума от работы вентилятора значительно снижается.

Приточный тип вентиляции в ванных комнатах используется крайне редко, однако если такое решение все же принято, следует подумать о температуре воздуха, поступающего снаружи.

В зимнее время поток холодного воздуха может доставить крайне неприятные ощущения посетителям ванной комнаты.

Чтобы решить проблему этого типа, поступающий в помещение воздух прогревают с помощью специальных электроприборов.

Чтобы обеспечить достаточное количество свежего воздуха, поступающего в ванную комнату, внизу двери устанавливают красивую решетку, которая делает помещение менее герметичным

Существует несколько распространенных заблуждений, которые могут негативно повлиять на работы по созданию вентиляции. При проектировании и монтаже системы следует помнить, что:

  • вытяжного вентилятора недостаточно, если в помещение не обеспечен нормальный приток свежего воздуха;
  • большая и громоздкая канальная система вентиляции не всегда эффективнее низкобюджетных методов вентилирования, если они подобраны правильно;
  • наличие в доме кондиционера, а также очистителя, ионизатора, увлажнителя и других подобных устройств не обеспечивает нормального вентилирования помещений, поскольку с их помощью свежий воздух в комнаты не поступает.

Обычно конструкция вентиляционной системы для санузла очень проста, ее можно сделать и самостоятельно.

Но если требуются некоторые расчеты или выполнение вентиляционного канала сложной формы, а опыта таких работ у начинающего мастера нет, лучше проконсультироваться у профессионалов или полностью поручить им выполнение всех работ.

Качеством вентиляции нельзя пренебрегать, поскольку от ее состояния зависит здоровье жильцов дома.


Как правильно установить вентиляторы для вытяжки в ванной комнате

Автор Евгений Апрелев На чтение 7 мин. Просмотров 3k.

Обратили внимание на то, что в вашем санузле распространяется неприятный запах? Самое время позаботиться об установке правильного вентилятора в ванную комнату, который поможет ликвидировать повышенную влажность, устранит посторонние запахи и предотвратит появление опасной плесени. К слову, если вытяжка в ванной уже есть, но неприятный запах все равно остается, возможно, при установке вытяжки были допущены существенные ошибки. В статье мы подробнее остановимся на проблемах, которые могут возникнуть в результате неправильной установки вентиляции, и на вопросах установки вентиляторов разного вида.

[contents]

Как правильно установить вентилятор в санузле

При монтаже системы вентилирования никогда не забывайте о том, что именно от монтажа зависит, как вытяжка будет работать в дальнейшем, будет ли в ванной застаиваться посторонний запах и появляться плесень.

Задаетесь вопросом, как правильно сделать вентиляцию в ванной комнате? Прежде всего, стоит позаботиться о проведении системы приточных и вытяжных каналов. В последнее время у покупателей популярностью пользуются так называемые принудительные системы вентилирования, которые поставляются в комплекте со встроенным вентилятором. При проведении обычной вентиляции крайне важно, чтобы вытяжной и приточный канал располагались непосредственно друг напротив друга. Вытяжной канал, желательно, монтировать перед входом, в этом положении влажный воздух будет втягиваться максимально.

Что делать, если появился неприятный запах из вентиляции в туалете? Скорее всего, это связано с распространением плесени в помещении, что в свою очередь свидетельствует о неисправностях в работе вытяжки. Неисправности начинаются тогда, когда к вентиляции не поступает достаточный приток свежего воздуха, вызвано это может быть следующими причинами:

  • в ванную комнату поставили новую дверь, которая прилегает слишком плотно и не дает проникать в ванную воздушным массам;
  • в квартире используются пластиковые окна и металлопластиковые двери, которые закрывают приток свежего воздуха.

Выявить неисправности в системе вентиляции крайне просто, достаточно поднести к вытяжному каналу горящую спичку. Если пламя не колеблется – проблема налицо. Чтобы подробных неприятностей не возникало, достаточно:

  1. Оставлять промежуток между полом и дверью санузла, чтобы обеспечить естественное движение воздушных масс;
  2. Использовать специальные вытяжные клапаны в оконных и дверных проемах, которые помогут проходить воздуху;
  3. В загородном доме можно сделать небольшое окошко под потолком, которое будет дополнительно проветривать комнату и не давать застаиваться неприятному запаху.

Выбираем правильный вентилятор для санузла

Для того, чтобы улучшить вентиляцию в туалете и избавиться от неприятного запаха, предпочтительно отдавать предпочтение системой с вентилятором. При подборе вентилятора обязательно обратите внимание на его размеры (зависят от объемов вашей ванной комнаты), а также уровень шума (желательно выбирать модели до 40 дБ, в ином случае шум будет доставлять дискомфорт.

Разделяют вентиляторы для вытяжки в ванной и по типу подключения. В основном вытяжка включается в ту же электрическую сеть, что и свет в ванной, поэтому она начинает работать при включении вентилятора. Если постоянная вытяжка в ванной не важна – желательно выделить для ее включения отдельный включатель. Существуют более современные модели со встроенным датчиком влажности – они начинают работать в случае, если уровень влажности в комнате доходит до определенного параметра.

Вне зависимости от того, какой вы вентилятор решите купить, обратите внимание на то, чтобы он был изготовлен по влагозащищенной технологии. Ванная комната и туалет относятся к помещениям с повышенной влажностью, и попадание в корпус воды может спровоцировать короткое замыкание.

Совет: выбирайте вентилятор для ванной с обратным клапаном. Такое устройство предотвратит попадание воздуха из вентиляции в ванную комнату в случае, если вентилятор находится в выключенном состоянии. Использование подобного устройства позволяет минимизировать вероятность появления неприятного воздуха в ванной из вентиляции.

Подключить вентилятор не составит особого труда, однако, если вы далеки от электрики, желательно все же вызвать профессионала.

Удобнее всего использовать вентилятор с отдельным выключателем. Особых требований к выбору выключателя нет, вентиляторы имеют малую мощность и для их использования вполне подойдут выключатели для световых приборов. Не забывайте о том, что сам включатель, как и вентилятор, должен иметь конструкцию, защищенную от влаги.

Совет: если в комнате слишком влажно, желательно отдавать предпочтение именно электрическим вентилятором, так как обычная вытяжка вряд ли будет справляться с поставленной задачей.

Подключение вентилятора

Подключить вентилятор можно к ближайшей розетке. Подключение вентилятора в ванной через выключатель происходит следующим образом:

При проведении вентиляции в туалете лучше придерживаться следующей схемы:

  1. Выбрать подходящее расположение вытяжки. Если на данном этапе были допущены ошибки, избавиться от них можно будет позже посредством системы труд. Что касается выбора внешнего вида самой вентиляции, то здесь принципиальных требований нет, от формы вытяжки абсолютно ничего не зависит.
  2. Подготовительные работы. Необходимо нанести разметку на стену, в особенности это касается организации проведения проводки от включателя к вытяжке. Если вентиляционное отверстие не подходит к размерам вашего вентилятора, можно применить пластиковую трубу, которая будет выполнять роль переходника. !!В случае, если монтаж вытяжки производится после ремонта и спрятать провода в стену не получится, желательно приобрести на рынке специальные пластиковые панели, которые скроют провода.
  3. Монтаж вентиляционного оборудования

Перед установкой вентилятора убедитесь в том, что воздухопровод не забит посторонними предметами. Забитое отверстие грозит тем, что даже самый мощный вентилятор не будет справляться со своими задачами и в санузле появится неприятный запах.

С тем, как подключить вентилятор в ванной к выключателю мы разобрались. Стоит отметить, что по такой схеме подключаются самые простые устройства, которые работают при включенном свете. Необходимость в постоянной работе вытяжки есть не всегда, именно поэтому были придуманы модели, которые работают лишь в определенное время, либо включаются при повышении влажности до определенных значений.

Среди потребителей популярностью пользуются вентиляторы для ванной или туалета с таймером. Чтобы устройство включалось в определенный временные промежутки, можно использовать универсальный таймер, кроме того, в продаже имеются устройства с уже встроенным таймером.

Подключение вытяжного устройства с таймером происходит по следующей схеме:

Максимальную защиту от повышенной влажности в комнате обеспечит автоматическая вентиляция. Такое устройство оборудовано датчиком влажности, который помогает активировать вытяжку в случае, когда уровень влажности повышается до определенных размеров.

Вентилирование в туалете

Установка вентиляции в туалете мало чем отличается от монтажа вытяжки в ванной, но в данном процессе есть свои нюансы. Прежде всего, не стоит забывать о том, что вытяжка в туалет с вентилятором устанавливается не для снижения уровня влажности, а для устранения неприятного запаха. В связи с этим использование вентилятора с датчиком влажности становится бесполезным.

Для туалета желательно использовать либо обычные вентиляторы, подключающиеся к выключателю, либо устройства, оборудованные датчиком движения. Такой вентилятор начнет работать тогда, когда в помещении появится движение, и отключится спустя какое-то время при отсутствии движения. Обратите внимание на то, что в большинстве датчиков движения можно настроить время, через которое устройство отключится в случае отсутствия движения.

Подведем итоги

Вентиляция в ванной комнате и туалете – вещь незаменимая. Правильно проведенная система не только избавит вас от неприятного запаха, но и позволит значительно снизить уровень влажности в ванной комнате, а также предотвратить развитие плесени, опасной для здоровья.

Как вы выберете вытяжку и установите ее в санузле, напрямую зависит работа всей системы. Лучше отдать предпочтение автоматическим системам, которые будут активироваться в случае необходимости, при этом самыми бесполезными устройствами считаются вытяжки без вентилятора, особенно в квартирах, где отсутствуют сквозняки, установлены качественные окна и двери.

Обратили внимание на то, что:

  • стекла в ванной запотевают;
  • на мебели скапливается конденсат;
  • начала появляться плесень.

Самое время подумать об установки надежной системы вентиляции в доме. Не забывайте о том, что монтаж в квартире и частном доме может отличаться, поэтому лучше обратиться за помощью к профессионалам.

Как установить вытяжной вентилятор в ванной

Описание проекта

Навык

3 из 5 Умеренный Может усложняться, в зависимости от того, насколько легко вывести воздуховод на улицу.

Расчетное время

От 6 до 8 часов

Установка вентилятора в ванне поможет избавиться от запотевших окон, запотевших зеркал и застарелых запахов. Но что еще более важно, это поможет предотвратить проблемы, связанные с влажностью, такие как рост плесени и грибка.Здесь, This Old House Генеральный подрядчик Том Сильва показывает, как правильно установить вентилятор для ванны. В этой конкретной установке Том провел вытяжной канал на чердак и через боковую стену на улицу.

Другие варианты вентиляции включают прокладку воздуховода вверх через крышу или вниз через потолок. Обратите внимание, что вытяжной вентилятор в ванной всегда должен выходить наружу; никогда не позволяйте воздуховоду просто дуть на чердак, в подполье или другое закрытое пространство. Кроме того, установка вытяжного вентилятора в ванной пойдет намного быстрее, если вы попросите супруга или друга помочь вам находиться на чердаке, пока вы работаете снизу, или передать вам инструменты, пока вы находитесь на лестнице.

Шаг 1: Обзор вентиляции ванны

Фото Keller & Keller Photography

Ванная комната без вентилятора похожа на камин без дымохода: если вы не сможете удалить оттуда влагу, образующуюся в ванной, она будет мигрировать в стены и образовывать плесень и плесень или пузыри от краски и отслаивание обоев. Одна из причин, по которой во многих домах до сих пор нет вентиляторов для ванн, заключается в том, что их установка может быть сложной.

Вот почему мы попросили генерального подрядчика This Old House Тома Сильву показать нам, как это сделать. Ванная здесь находится под доступным чердаком, поэтому Том проложил вытяжную трубу через чердак и выходил через фронтон.

Вентиляторы для ванных комнат оцениваются по количеству кубических футов воздуха, которое они могут переместить за одну минуту, что называется рейтингом CFM. Чтобы определить размер вентилятора для ванны, умножьте площадь комнаты на 1,1. Например, для ванны площадью 100 квадратных футов потребуется вентилятор мощностью 110 кубических футов в минуту.У поклонников также есть звуковой рейтинг, измеряемый в сонах. (Современный холодильник работает примерно при одной соне.)

Диапазон значений вентиляторов

Vent - от 0,5 до 6,0 сона. Вы найдете как номиналы CFM, так и sone, напечатанные на коробке вентиляционного вентилятора.

Шаг 2. Просверлите контрольное отверстие

Фото Keller & Keller Photography
  • Нарисуйте отметку на потолке ванной комнаты, где вы хотите установить вытяжной вентилятор.Для оптимальной работы поместите его между душем и туалетом.
  • Используйте сверхдлинную лопату диаметром 3/8 дюйма, чтобы просверлить контрольное отверстие в потолке на чердаке. Заберитесь на чердак и очистите всю изоляцию вокруг дыры. Теперь используйте контрольное отверстие, чтобы определить точное положение вентилятора.
  • Измерить кожух вентилятора вентиляции. Постарайтесь разместить вытяжной вентилятор прямо между двумя балками рядом с контрольным отверстием. Учтите, что поблизости есть трубы или другие препятствия.Обратите внимание на конечное положение вентиляционного вентилятора по отношению к контрольному отверстию.

Шаг 3: Отметьте потолок

Фото Keller & Keller Photography
  • Вернувшись в ванную, измерьте внутренние размеры впускного отверстия вентиляционного вентилятора, чтобы определить, какого размера отверстие вам нужно вырезать в потолке.
  • Используйте контрольное отверстие в качестве ориентира для переноса результатов измерений с чердака на потолок.
  • Используйте квадрат для разметки или квадрат для обрамления, чтобы нарисовать прямоугольный контур впускного отверстия на потолке.

Шаг 4: Вырежьте отверстие впускного канала

Фото Keller & Keller Photography
  • Лобзиком (также подойдет сабельная пила или пила для гипсокартона), надев защитные очки и респиратор, прорежьте потолок по линиям разметки.
  • Когда вы почти закончите делать прямоугольный вырез, поддержите кусок мусора одной рукой, чтобы он не упал и, возможно, не унес с собой часть гипсокартона или гипсового потолка.

Шаг 5. Установите вентилятор

Фото Keller & Keller Photography
  • Вернувшись на чердак, прикрепите 4-дюймовый 90-градусный колен воздуховода к выпускному отверстию на боковой стороне корпуса вентилятора. Направьте локоть прямо вверх и прикрепите его к порту изолентой из фольги.
  • Удалите выбивное отверстие на боковой стороне корпуса вентилятора и прикрепите разъем кабеля.
  • Вставьте четыре металлических скобы в выступы, выступающие по бокам вентиляционного вентилятора.
  • Установите вытяжной вентилятор на место между балками по центру отверстия в потолке.

Наконечник: Используйте изоленту из фольги; в отличие от тканевого скотча, он не портится со временем.

Шаг 6: прикрепите веер к балкам

Фото Keller & Keller Photography
  • Полностью выдвиньте кронштейны, пока они не коснутся боковых сторон балок.
  • Закрепите каждый конец кронштейна одним 1½-дюймовым винтом для гипсокартона.
  • Возьмите гибкий воздуховод, входящий в комплект настенной заглушки, и наденьте один конец на колено, прикрепленное к вентиляционному вентилятору. Закрепите его изолентой из фольги.
  • Пропустите существующий или новый электрический кабель через разъем, затем затяните винт разъема, чтобы зафиксировать кабель.

Шаг 7. Вырежьте отверстие для воздуховода в боковой стенке

Фото Keller & Keller Photography
  • Изнутри чердака выберите место на боковой стене для гибкого воздуховода для выхода из дома.Место должно быть между двумя стойками стены и в пределах 6 футов от вентиляционного вентилятора.
  • Сделайте несколько эталонных измерений, чтобы определить местонахождение точки снаружи - из ближайшего окна, потолка или другого объекта, к которому можно получить доступ снаружи.
  • Отметьте расположение отверстия на сайдинге, используя исходные размеры.
  • Вырежьте отверстие для воздуховода в стене дома с помощью 4-дюймовой кольцевой пилы.

Шаг 8: Прикрепите вытяжной канал к стенной крышке

Фото Keller + Keller Photography
  • Прикрепив заглушку к внешней стене, переместитесь на чердак.
  • Возьмитесь за свободный конец гибкого вытяжного канала и осторожно протяните его к внешней стене.
  • Прикрепите конец воздуховода к соединительному каналу настенной крышки с помощью изоленты из фольги.

Шаг 9: Установите настенную заглушку

Фото Keller & Keller Photography
  • Прикрепите соединительный канал длиной 12 дюймов к настенной крышке с помощью изоленты из фольги.
  • Снаружи вставьте заглушку в отверстие для воздуховода и плотно прижмите ее к сайдингу дома.Вырежьте прокладку из поролона, чтобы она вписывалась в любые пространства, где настенная заглушка не контактирует с сайдингом.
  • Снимите заглушку и нанесите полоску силиконового клея на сайдинг и прокладку вокруг отверстия.
  • Вставьте заглушку в отверстие и прижмите ее к сайдингу. Прикрепите его к сайдингу четырьмя винтами из нержавеющей стали диаметром 1,5 дюйма.

Шаг 10: Подключите провода

Фото Keller & Keller Photography
  • Из ванной открутите и снимите электродвигатель нагнетателя с корпуса вентилятора.Сохраните винты.
  • Затем открутите встроенную розетку изнутри корпуса, чтобы открыть ее проводку. Опять же, сохраните винты.
  • Используйте гайки для соединения проводов того же цвета с проводами от электрического кабеля, который вы вставили в корпус на шаге 5: белый к белому, черный к черному.
  • Оберните оголенный медный провод под зеленым винтом заземления внутри корпуса и затяните винт.
  • Установите электрическую розетку на место и закрепите двумя винтами, снятыми с нее ранее.

Шаг 11: Установите решетку

Фото Keller & Keller Photography
  • Поднимите двигатель вентилятора до потолка, затем вставьте его вилку в электрическую розетку внутри корпуса.
  • Прикрепите двигатель к корпусу с помощью ранее снятых с него винтов.
  • Удерживайте пластиковую решетку вентилятора близко к потолку. Вставьте монтажные провода решетки в пазы внутри корпуса вентилятора.
  • Надавите на решетку так, чтобы она плотно прилегала к потолку.
  • Включите питание и проверьте вентилятор.

Совет: Если решетка не плотно прилегает к потолку, разведите ее монтажные провода, чтобы создать большее натяжение.


инструментов:

Как установить вентиляторы для ванны и кухни

Экспертные пошаговые инструкции по установке вентилятора для ванной или кухни самостоятельно, включая способы вентиляции через стену или крышу.

Кухни и ванные комнаты особенно подвержены проблемам с влажностью, вызванным высокой влажностью. Тепло и влага объединяются, образуя влажный воздух, который заполняет комнату и, соприкасаясь с более прохладными стенами и потолками, конденсируется, превращаясь обратно в воду.

Питает плесень, грибок и даже структурную гниль. Чтобы удалить влажный воздух до того, как он конденсируется, в каждой ванной комнате необходима вентиляция. А кухням нужна вентиляция для удаления пара и запаха готовки. В большинстве случаев лучшая вентиляция для кухонь и ванных комнат - это вытяжной вентилятор или вытяжка.Способы установки вытяжек и вентиляторов для ванны очень похожи; Здесь мы остановимся на методах установки вентилятора для ванной.

Хотя ванные комнаты в большинстве новых домов оборудованы соответствующими вентиляторами для ванн, в более старых домах вентилятор часто либо полностью отсутствует, либо в нем недостаточно мощности. При покупке нового вентиляционного вентилятора обязательно проверьте его характеристики по движению воздуха, которые измеряются в кубических футах в минуту (CFM). Для ванной среднего размера минимальное требование составляет 80 кубических футов в минуту.

Замена существующего вентилятора на новый - это относительно простой самостоятельный проект, если новый блок поместится в существующее отверстие и может быть подключен к существующему вытяжному каналу.

Установка нового вентилятора там, где раньше не было вентилятора, является более сложной задачей, но часто проще всего, если вы разместите его там, где есть существующий потолочный светильник. Перед установкой корпуса вентилятора необходимо вырезать отверстие в потолке в месте расположения осветительного прибора, провести оттуда вентиляционную трубу (или воздуховод) к внешней стене, пройти через внешнюю стену для вентиляционного отверстия и добавить вентиляционное отверстие. шапка.Для этой работы купите вентилятор со встроенным светом, который заменит снимаемый вами свет. Если вентиляционные работы выходят за рамки вашего уровня квалификации, вызовите подрядчика.

Пошаговая установка вентилятора ванны

1 Отключите питание существующего приспособления на сервисной панели. Снимите старый крепеж. Разместите шаблон или корпус на потолке так, чтобы он совпадал с балкой потолка. Обведите шаблон или корпус, чтобы найти отверстие. В качестве альтернативы, если у вас есть доступ сверху, поместите корпус или шаблон рядом с балкой и обведите его вокруг.Прижмите корпус вентилятора к потолку и обведите его карандашом.

2 Вырежьте отверстие в соответствии с инструкциями производителя с помощью пилы для гипсокартона, сабельной пилы, сабельной пилы или универсального ножа.

Используйте замочную скважину или пилу для гипсокартона, чтобы вырезать отверстие для корпуса.

3 Присоедините воздуховод и вставьте корпус вверх в отверстие. Прикрепите корпус к балке с помощью прилагаемых креплений. Обязательно заполните все монтажные отверстия крепежом, чтобы снизить вибрацию и обеспечить бесшумную работу.С присоединенными воздуховодами установите корпус в потолок.

4 Подключите вентиляторный блок к существующей проводке, следуя электрической схеме производителя. При выполнении всех работ убедитесь, что электрическая цепь отключена. Подсоедините проводку к корпусу вентилятора.

5 Прикрепите приспособление к корпусу и прикрепите решетку к приспособлению с помощью прилагаемого крепежа. Прикрепите решетку к корпусу в соответствии с инструкциями производителя.

6 Вкрутите лампочку и прикрепите диффузор; это обычно просто защелкивается на месте.

Вкрутите лампочку и установите рассеиватель на светильник.

Наконец, проложите воздуховод, сделав как можно меньше оборотов.

Отметьте место для вентиляционной крышки и вырежьте отверстие. Нанесите полоску силиконового герметика по периметру колпачка и вставьте его в отверстие. Закрепите заглушку на стене оцинкованными шурупами. Подсоедините воздуховод к вентиляционной крышке и проверьте систему. Вентиляторы для ванны могут выводиться через стену (слева) или через крышу (справа).

Опции для вентиляции с вентилятором для ванной комнаты

Существует два распространенных способа прокладки воздуховодов для вывода воздуха из ванной наружу: через потолок и наружу через внешнюю стену или через потолок и через крышу.(Вы также можете купить вентилятор, который выводит воздух прямо через внешнюю стену, но для этого обычно требуется проложить новую электрическую линию к стене.) Из двух вариантов потолка вероятность утечки отверстия через стену ниже.


Рекомендуемый ресурс: Помощь по установке предварительно экранированного местного вентилятора для ванной комнаты

Как установить вентилятор для ванной на первом этаже (14 шагов)

Как установить вентиляторы для ванны на первом этаже?

Установка нового вентилятора для ванной комнаты на первом этаже дома может быть большой проблемой, если в ванной комнате нет вентилятора и воздуховода.Я предлагаю вам прочитать мое руководство по замене существующего вентилятора для ванной без доступа на чердак, если у вас уже есть старый вентилятор для ванны.

Первым основным шагом при установке вентилятора для ванны на первом этаже является определение места расположения вентилятора для ванны на потолке и выбор того, куда он должен выводить наружу. Вам нужно будет провести гибкий воздуховод от ванной к внешней стене. Вы можете использовать сабельную пилу или кольцевую пилу, чтобы прорезать внешнюю стену. После этого вам нужно будет прикрепить воздуховод к наружному вентиляционному колпаку.

Помимо воздуховодов, другой основной проблемой станет прокладка проводки Romex от распределительной коробки до ванной комнаты. После того, как вы проложили воздуховод и проводку, вы можете прикрепить эти предметы к корпусу вентилятора ванной комнаты после того, как вы прорежете гипсокартон.

Чтобы прочитать подробности каждого шага, продолжайте прокручивать ...

А установка вентилятора для ванной иногда может быть немного сложной, и это не всегда работа, сделанная своими руками. Вот почему я создал свой собственный инструмент поиска подрядчиков, который предоставит вам бесплатные расценки от проверенных подрядчиков, прошедших предварительную проверку.

Читайте также: Какие вентиляторы для ванной Delta самые лучшие?

Шаг 1. Определите местоположение вентилятора для ванны

Домовладельцы сначала должны принять решение о том, где разместить вентилятор для ванны.

В идеале вентилятор должен располагаться посередине ванной комнаты и на самом высоком потолке, чтобы выводить как можно больше воздуха. Если вы хотите установить вентилятор над душем или ванной, он должен быть рассчитан на это место и должен быть подключен к цепи GFCI.

Также следует определить расположение внешнего вентиляционного колпака или место, где гибкий воздуховод будет оканчиваться снаружи.Он должен выходить наружу, но вы должны стараться держать его подальше от окон и других вентиляционных отверстий.

Шаг 2 - Прокладка проводки от панельного блока

Так как это новый вентилятор для ванны, а не его замена, проводку Romex необходимо провести от панельной коробки к ванной.

Если есть гипсокартон, вам придется протянуть проводку через полость стены, используя рыболовную ленту, и вам может понадобиться длинный гибкий удлинитель для сверления, чтобы вырезать небольшие отверстия в балках.

Проведите проводку через ванную комнату, убедитесь, что она достаточно длинна, и обрежьте проводку, оставив свободное место.

Для монтажа электропроводки рекомендуется электрик.

Читайте также: Сколько стоит установка вытяжных вентиляторов в ванной?

Шаг 3. Выведите гибкий воздуховод наружу

После того, как проводка будет готова к подключению, вы должны потянуть гибкий воздуховод через потолок наружу.

Если дом находится в незавершенном виде (без гипсокартона), его будет довольно легко доставить туда, куда вы хотите. Если есть гипсокартон, вам придется использовать любые средства, чтобы прикрепить его к внешней стене, например, с помощью рыбной ленты - аналогично протягиванию электропроводки.Вам также может потребоваться вырезать отверстие для доступа рядом с внешней стеной, чтобы установить гибкий воздуховод в нужное место.

Если потолок открытый (без гипсокартона), рекомендуется поддерживать гибкий воздуховод через каждые несколько футов ремнями, прикрепленными к балкам.

Каналы вентиляторов для ванных комнат никогда не должны заканчиваться внутри стены или на чердаке. Влага, попавшая в замкнутое пространство, может вызвать порчу древесины и даже рост плесени.

А установка вентилятора для ванной иногда может быть немного сложной, и это не всегда работа, сделанная своими руками.Вот почему я создал свой собственный инструмент поиска подрядчиков, который предоставит вам бесплатные расценки от проверенных подрядчиков, прошедших предварительную проверку.

Шаг 4. Вырежьте отверстие в внешней стене

После того, как вы проложите гибкий воздуховод к внешней стене, вам нужно будет вырезать отверстие, чтобы вы могли установить внешний вентиляционный колпак на воздуховод. Отверстие во внешней стене всегда должно быть немного больше диаметра гибкого воздуховода.

Вероятно, самый простой способ - использовать кольцевую пилу диаметром 3, 4 или 5 дюймов в сочетании с аккумуляторной дрелью.Однако можно также использовать сабельную пилу.

Читайте также: Как установить вентиляционное отверстие в крыше с вентилятором?

Шаг 5. Подсоедините воздуховод к вытяжке

После того, как вы прорежете отверстие во внешней стене, вам нужно будет подсоединить гибкий воздуховод к переходнику вентиляционного колпака.

Крышка вентиляционного колпака должна иметь металлическую манжету, через которую можно будет тянуть гибкий воздуховод. Вы можете закрепить гибкий воздуховод с помощью стяжки или ленты из фольги.

Шаг 6 - Установите крышку вентиляционного колпака

После того, как воздуховод подсоединен к вентиляционному колпаку, вам нужно будет прикрутить вентиляционный колпак к внешней стене.

Также рекомендуется установить силиконовое уплотнение вокруг вытяжки.

Шаг 7 - Вырежьте отверстие в гипсокартоне

После того, как гипсокартон был установлен или если он уже существует, вам нужно будет примерно вырезать исследовательское отверстие в том месте, где вы планируете установить вентилятор. Замочная скважина или пила для гипсокартона - это небольшой ручной инструмент, которым можно легко разрезать гипсокартон.

После того, как разведочная скважина будет вырезана, вы можете заглянуть в нее, чтобы нащупать балки, проводку и воздуховод.Вырежьте прямоугольное отверстие, чтобы оно соответствовало корпусу вентилятора ванны, но сделайте его немного больше, чтобы в нем можно было разместить фланцы вентилятора внизу.

Читайте также: Какие верхние вытяжные вентиляторы для окон в ванной?

Шаг 8 - Посадка корпуса всухую

Перед подключением воздуховода или проводки к корпусу вентилятора убедитесь, что они подходят правильно.

Возможно, вам придется использовать кольцевую пилу, чтобы сделать отверстие немного больше.

Вам также может потребоваться установить деревянную опору на балку потолка, чтобы она правильно поместилась.

Шаг 9 - Подсоедините переходник воздуховода к корпусу

Обычно проще сначала подсоединить воздуховод к вентилятору ванны, прежде чем проводить электромонтаж.

Поднесите корпус вентилятора ванны к потолку и потяните вниз гибкий воздуховод. Если у вас есть помощник, держащий вентилятор для ванны, это будет намного проще. Протяните гибкий канал над адаптером вентилятора для ванны и закрепите его лентой из фольги или пластиковой стяжкой.

Шаг 10 - Протяните проводку через корпус

Перед тем, как привинтить корпус к балкам потолка, вам необходимо выполнить электромонтаж.

Перед подключением вентилятора ванны рекомендуется установить на корпус пластмассовую втулку, которая поможет защитить проводку от истирания о металлические края.

Как только вы узнаете, что втулка установлена, вы можете вставить весь корпус в отверстие в потолке, а затем взять кабель Romex, который представляет собой кабель с неметаллической оболочкой, и протянуть его через втулку.

Читайте также: Сколько электроэнергии используют вентиляторы для ванных комнат?

Шаг 11 - Подключение проводки

Когда в доме отключено питание на распределительной коробке, пора подключить проводку.

Должен быть черный, бело-зеленый или неизолированный медный провод. Подключите черный к черному, белый к белому, а зеленый провод к винту заземления. Вы можете использовать либо гайки для проводов, либо быстроразъемные соединения.

После подключения проводов установите монтажную коробку на гайки проводов.

Шаг 12 - Закрепите корпус на балках

После соединения воздуховода и проводки можно прикрепить стальной корпус вентилятора ванны к балкам потолка.

Повесьте корпус заподлицо с потолком и прикрутите гвоздями или винтами к балкам.Закрепив корпус, установите в корпус сам двигатель вентилятора. Могут быть металлические зажимы для крепления двигателя вентилятора или вам может потребоваться просверлить несколько шурупов.

Шаг 13 - Установите крышку вентилятора

Закрепив корпус и двигатель вентилятора, вы можете установить крышку вентилятора ванны.

Большинство кожухов вытяжных вентиляторов для ванных комнат имеют металлические зажимы, которые вам нужно будет сжать и вставить в корпус вентилятора.

Читайте также: Какие самые верхние безвентиляционные вытяжные вентиляторы для ванной комнаты для половинных ванн?

Шаг 14 - Включите вентилятор

Пришло время подключить вентилятор для ванны и проверить его.

Если есть заглушка корпуса, в нее следует подключить мотор вентилятора.

В противном случае вам нужно будет включить выключатель и повернуть настенный выключатель, чтобы проверить, работает ли он.

Последние мысли

Установка нового вентилятора для ванной (а не его замена) - это работа не для слабонервных. Прокладка воздуховодов и электропроводки в ванную может потребовать много работы. Если это новое строительство, и гипсокартона еще нет, это значительно облегчит работу.

Но если у вас есть старый дом, в котором никогда не было вентилятора для ванны, это будет проблемой.

Вы также можете упростить установку вентилятора для ванной, если купите вентилятор для ванны, который описывается как «низкопрофильный», что означает, что у него тонкий корпус, который дает вам больше места в полости потолка.

Вытяжные вентиляторы для ванных комнат: руководство домовладельца

В этом руководстве есть все, что вам нужно знать о вытяжных вентиляторах для ванной.

Преимущества.

Виды и стоимость.

И ресурсы, которые охватывают все, что касается вентиляторов для ванных комнат.

Другими словами:

Это универсальный магазин для домовладельцев, которые хотят понять, приобрести и установить вентиляторы для ванных комнат. От безопасности до контроля запаха - есть много причин, по которым наличие вытяжных вентиляторов для ванной в вашем доме является необходимой необходимостью.

Содержание

Глава 1: Цель и преимущества

Глава 2: Рекомендации по вентиляции и шуму

Глава 3: Характеристики вытяжных вентиляторов для ванной

Глава 4: Установка: общие проблемы и исправления

Глава 5: Эффективные вытяжные вентиляторы для ванной

Глава 6: Уход за вентиляторами и техническое обслуживание

Глава 1

Назначение и преимущества

Вытяжной вентилятор предназначен в первую очередь для удаления влаги из ванной комнаты.Эти вентиляторы помогают контролировать и устранять запахи в ванной.

Кроме того, они повышают безопасность дома и его жителей, уменьшая испарения чистящих средств, которые потенциально могут вызвать проблемы со здоровьем. Вытяжные вентиляторы для ванной помогут улучшить качество воздуха в помещении.

Преимущества вытяжного вентилятора для ванной

1. Устранение запахов

Одной из основных причин использования вытяжного вентилятора является контроль запаха. Если в ванной возник неприятный запах, его легко вытеснить с помощью вытяжного вентилятора.

Таким образом, система вентиляции позволит вам поддерживать свою ванную комнату в хорошем состоянии, обеспечивая при этом чистую атмосферу для следующего человека.

2. Снижение влажности

Снижение влажности в ванной комнате жизненно важно для ее ухода. Избыточная влажность может нанести ущерб стенам ванной комнаты, вызывая отслаивание краски и обоев. В крайних случаях это может даже вызвать деформацию дверей!

Самое главное, что влажность может вызвать накопление плесени .Эти споры могут быстро расти, и от них бывает трудно избавиться. Поэтому крайне важно иметь вытяжные вентиляторы для ванной, чтобы этого не происходило.

3. Уменьшить количество переносимых по воздуху загрязняющих веществ

Ванные комнаты обычно чистятся агрессивными химическими веществами, которые при вдыхании могут вызвать различные проблемы со здоровьем. Это серьезная проблема, особенно для маленьких детей, пожилых людей или людей с текущими заболеваниями легких.

Кроме того, если в ванной уже возникла плесень, вентилятор поможет удалить скопившиеся в воздухе споры.Это, в свою очередь, также поможет замедлить рост плесени.

4. Помогите избавиться от синдрома туманного зеркала

Вытяжные вентиляторы для ванной помогут контролировать влажность и удалять водяной пар с зеркал и стен.

Глава 2

Рекомендации по вентиляции и шуму

Требования к вентиляции (на основе цифр)

Необходимость надлежащей вентиляции и движения воздуха является важным аспектом для вытяжных вентиляторов для ванных комнат.

Движение воздуха обычно измеряется в кубических футах в минуту (CFM), что является стандартным показателем расхода воздуха вентилятора. HVI, Институт домашней вентиляции, добавляет:

"Обычно рекомендуется скорость вентиляции, основанная на восьми воздухообменах в час. Для большинства ванных комнат это соответствует одному кубическому футу в минуту на квадратный фут площади ванной комнаты. Например, для ванной размером 7 х 10 футов потребуется вентилятор 70 кубических футов в минуту.

Вот полезная таблица HVI, созданная для использования в качестве руководства по вентиляции в ванной.

Для ванных комнат от 50 до 100 квадратных футов оцените 1 куб. Фут в минуту на квадратный фут площади пола. Для небольших ванных комнат (менее 50 кв. Футов) - 50 куб. Футов в минуту. Если площадь превышает 100 квадратных футов, вам необходимо подсчитать требования CRM для каждого сантехнического оборудования, чтобы оценить свои потребности. Добавьте 50 кубических футов в минуту для каждого туалета, ванны или душа. И 100 кубических футов в минуту для гидромассажных ванн.

Чем больше ваша ванная комната, тем выше рейтинг CFM вам потребуется. Компания Home Depot составила простую формулу для определения размера вашей ванной комнаты:

Длина x Ширина x Высота x 0.13 = Минимальный рейтинг CFM

Большинство вентиляторов рассчитаны на диапазон от 50 до 110 кубических футов в минуту.

Уровень шума, который следует учитывать при выборе вентиляторов для ванной

Уровни звука в вентиляторах для ванной измеряются в звуках, а не в децибелах. Рейтинг звуков - это мера того, как звук воспринимается слушателем.

Чем ниже рейтинг, тем тише вентилятор.

Услышьте разницу между 4+ звуками и 2 звуками.

Сравнение шума вытяжного вентилятора в ванной комнате

Лучший вытяжной вентилятор будет обладать двумя важными характеристиками: бесшумность и удаление влаги и запахов.

Воспользуйтесь формулой для наилучшего расчета размера вентилятора, подходящего для вашего помещения. Отсюда вы можете определить рейтинг сонона. Всегда хорошо иметь вентилятор, который всасывает больше воздуха при меньшем уровне шума.

Совет: Очистка вашего устройства помогает снизить уровень шума. ( См. Главу 6)

Глава 3

Характеристики вытяжных вентиляторов для ванных комнат

Вытяжные вентиляторы можно выбрать исходя из вашего стиля и общей производительности.

Вентиляторы для ванной комнаты, представленные на сегодняшнем рынке, могут включать в себя вентиляторы с подсветкой, датчиком влажности / влажности и нагревательными лампами.

Комбинация вентилятора и света обычная. Есть продукты, которые предлагают линейку встраиваемых вентиляторов / светильников, которые будут выглядеть как стандартные встраиваемые светильники. Потолочный вытяжной вентилятор прост в установке.

Вы когда-нибудь оставляли вентилятор наверху в ванной на весь день?

У вас есть выбор добавить вентилятор с таймером. Установка таймеров может помочь уменьшить образование плесени без потерь энергии .Conservation Mart недавно обновил пост о таймерах для вытяжных вентиляторов в ванной: идеальное решение для забывчивых людей. Это отличное решение для вентиляции и повышения эффективности работы.

Кроме того, есть датчики влажности для включения и выключения вентилятора в зависимости от уровня влажности в ванной комнате.

Вытяжной вентилятор для ванной может быть «умным». Не нужно, чтобы ваш вентилятор работал весь день.

"Датчик влажности включает ручной переключатель вентилятора, но если ваш датчик настроен правильно, он должен включаться и выключаться в зависимости от влажности в комнате.С помощью большинства датчиков вы также можете определить, сколько времени он должен проработать, когда он обнаружит определенный уровень влажности ».

Как установить датчик влажности в ванной комнате

Вытяжные вентиляторы с нагревательными лампами также возможны. Вентилятор и обогреватель могут работать вместе или независимо, обеспечивая вентиляцию и тепло, если это необходимо.

Глава 4
Установка

: общие проблемы и исправления

Хотя в большинстве домов уже установлены вытяжные вентиляторы, не все из них эффективны.

Чтобы получить максимальную отдачу от вентилятора для ванной, важно установить тот, который будет обеспечивать все необходимые функции.

Распространенные проблемы, которых следует избегать при установке

Хотя есть много причин для использования вытяжных вентиляторов для ванных комнат, многие люди часто этого не делают. В большинстве случаев это связано с тем, что вентилятор работает громко и раздражает. Это обычная проблема, возникающая при неправильной установке вентилятора.

Плохая установка также часто связана с отсутствием теплоизоляции, что может привести к утечке тепла на чердак.К счастью, всего этого можно избежать с помощью соответствующего вытяжного вентилятора и правильной установки.

Ключ к вентиляции и установке - обеспечение выхода воздуха наружу. В более старых домах, где вентиляция выводится на чердак, может образовываться плесень из-за накопления влаги.

For the Do-It-Yourselfer's, наши друзья на выставке Lowes,

Шаг 1. Определите размер вентилятора

Если производитель рекомендует количество кубометров в минуту на квадратные футы - используйте формулу: Длина x Ширина = Квадратные футы.Если производитель рекомендует количество кубических футов в минуту, используйте формулу: длина x ширина x высота = кубические футы.

И некоторые будут использовать формулу, обсуждаемую в главе 2; Длина x ширина x высота x 0,13 = количество кубометров в минуту (округлить до ближайшего 10).

Шаг 2. Определите, где вы будете выпускать воздух

Ваш вытяжной вентилятор должен выходить наружу.

Шаг 3. Изучите свои электрические параметры

Если вас не устраивает этот шаг, обратитесь к электрику.

Шаг 4. Снимите старый вытяжной вентилятор

Есть много шагов и вариантов для завершения этого раздела. Lowes предлагает пошаговые инструкции с изображениями для вариантов крепления.

Вариант 1 предусматривает установку вытяжного вентилятора с доступом на чердак .

Вариант 2 предусматривает установку без доступа на чердак .

Решите, что подходит вашей текущей ситуации.

Вытяжные вентиляторы для ванной - важный элемент, который нельзя упускать из виду в вашем доме.Важно, чтобы вы установили вытяжной вентилятор высокого качества, чтобы вы могли быть уверены, зная, что сделали разумное вложение.

Глава 5

Эффективные вытяжные вентиляторы для ванной

ENERGY STAR® - это «поддерживаемый правительством символ энергоэффективности, предоставляющий простую, достоверную и объективную информацию, на которую потребители и предприятия полагаются при принятии обоснованных решений».

Получение Energy Star означает, что «продукт соответствует строгим правилам энергоэффективности, установленным Агентством по охране окружающей среды США.«

Один из предлагаемых сертифицированных продуктов - это Greenheck SP-80-VG как один из премиальных вентиляторов для ванн.

Согласно Energy Star, «в этом вентиляторе используется двигатель с электронным управлением, который чрезвычайно энергоэффективен и позволяет установщику сбалансировать вентилятор для точного удовлетворения требований вентиляции данного помещения». [источник]

Это обеспечивает лучшую эффективность и комфорт при меньшем уровне шума.

Он также включает освещение, три скорости и рейтинг 0,3 сона. Установка приемлемой вентиляции поможет контролировать влажность и удалить неприятные запахи.

Simple Toilet собрал лучших вытяжных вентиляторов за 2018 год. Они провели опрос и просмотрели отзывы клиентов, чтобы составить свой список - обзоры и руководство лучших вытяжных вентиляторов для ванной комнаты.

Факторов, которые вошли в список:

  • Объем воздушного потока
  • особенности
  • стиль и цвет
  • уровень шума
  • бюджет
Глава 6

Уход за вентиляторами и техническое обслуживание

Не пора ли почистить заброшенный вытяжной вентилятор в ванной?

Если вы видите пыль на вентиляторе, вам уже давно пора.Если вы заметили на зеркале больше пара, чем обычно, вам уже давно пора.

Нужен быстрый тест, чтобы увидеть, насколько эффективен ваш вытяжной вентилятор?

Поднесите к вентилятору кусок туалетной бумаги. Если вентилятор засасывает его, значит, он все еще работает.

Наличие чистого и функционального вентилятора в ванной комнате так же важно, как и любая другая работа по уборке дома. (стиральная машина, холодильник и т. д.) Хватит откладывать задачу.

Необходим воздушный поток и замена.Глубоко очищайте вентилятор не реже одного раза в год.

10 шагов, которые необходимо выполнить для вентилятора без грязи и плесени:

Шаг 1: Выключите вентилятор автоматическим выключателем или выключателем. Электричество запрещено.

Шаг 2: Снимите крышку. Осторожно потяните крышку вентилятора вниз. Если с каждой стороны есть металлические штифты / пружинные зажимы, осторожно нажмите, чтобы освободить крышку вентилятора. В зависимости от модели вы можете увидеть только вкладку.

Шаг 3: Вымойте крышку вентилятора в раковине теплой водой с мылом.Или пропылесосить вентиляционную крышку.

Шаг 4: Отключите приспособление от электросети.

Шаг 5: В зависимости от модели вентилятора снимите видимые винты и снимите двигатель. (идем на генеральную уборку)

Шаг 6: Очистите лопасти вентилятора и окружающие детали двигателя влажной тканью. Если вам неудобно снимать двигатель, вы можете просто пропылесосить внутри корпуса вентилятора и вокруг двигателя.

Шаг 7: Очистите выпускное отверстие и окружающую среду.Дайте всему высохнуть, прежде чем заменять вентиляционную крышку.

Шаг 8: Установите вытяжной вентилятор на место.

Шаг 9: Снова включите электричество.

Шаг 10: Получите более чистый и эффективный выхлоп.

Нужен визуал?

Наши друзья из One Good Thing дадут вам пошаговую инструкцию с изображениями и всем остальным.

Заключение

Если вы позаботитесь о вытяжном вентиляторе в ванной, он позаботится о том, чтобы в вашей ванной был воздух.

Ваш дом состоит из систем отопления и кондиционирования, которые необходимы для комфорта и благополучия вашего дома и выходят далеко за рамки вашей ванной комнаты.

Вентиляция - это часть системы отопления, вентиляции и кондиционирования воздуха, которая обеспечивает комфорт и хорошее качество воздуха. Важно выбрать компанию HVAC, которая разбирается в правильной вентиляции, а также в системах отопления и охлаждения.

Если вам нужно обслуживание HVAC, один из наших технических специалистов будет рад вам помочь.

Как заменить вытяжной вентилятор в ванной без доступа на чердак (первый этаж?)

Следует ли вывести на чердак шланг от вентилятора для ванной? Если да, то как это делается?

Во время осмотра дома я обнаружил, что многие вентиляционные отверстия для ванных комнат неправильно установлены на чердаках.

Плохо вентилируемый вентилятор для ванной может привести к повреждению от влаги, появлению плесени и другим проблемам, но это можно сделать правильно, выполнив несколько важных шагов.

Из этой статьи вы узнаете…

  • Как снять старый вентилятор для ванны
  • Шаги по закреплению нового вентилятора на балках без доступа на чердак
  • Как подключить электропроводку снизу
  • Подсоединение старого вентиляционного шланга к вентилятору ванной

Часть 1: Что следует учитывать перед заменой вентилятора в ванной?

Шаг 1. Проверьте размер корпуса и воздуховода

Прежде чем даже покупать новый вытяжной вентилятор для ванной, может быть хорошей идеей снять крышку вентилятора и измерить корпус вытяжного вентилятора между гипсокартоном.

Если ваш новый вытяжной вентилятор больше, вам нужно будет разрезать часть гипсокартона с помощью замочной пилы и, возможно, прикрепить деревянные опоры к балкам. Если у вас мало места в полости потолка, вы можете подумать о покупке низкопрофильного вытяжного вентилятора для ванной - эти вентиляторы имеют меньший корпус (особенно толщину), чем обычные вентиляторы для ванн.

Это также хорошее время, чтобы проверить размер воздуховода вентилятора. Они почти всегда 3 дюйма или 4 дюйма. Если ваш новый вытяжной вентилятор для ванной имеет отверстие для воздуховода 4 дюйма, а вентиляционное отверстие в ванной - 3 дюйма, то вам понадобится переходник для воздуховода с 4 на 3 дюйма, чтобы соединить их вместе.В противном случае вам придется установить новый 4-дюймовый воздуховод наружу.

Помните, что новые вентиляторы для ванных комнат, рассчитанные на 4-дюймовые воздуховоды, были разработаны для установки с вентиляционным отверстием этого конкретного размера. Если вы установите более старый 3-дюймовый воздуховод, то можно ожидать, что вентилятор для ванны будет работать несколько громче и менее эффективно.

Установка вентилятора для ванной может оказаться довольно сложной задачей, и, как правило, это не работа своими руками. Вот почему я создал свой собственный инструмент поиска подрядчиков, который предоставит вам бесплатные предложения от проверенных подрядчиков, прошедших предварительную проверку.

Шаг 2: Настенные переключатели для нового вентилятора

Если вы хотите, чтобы в новом вытяжном вентиляторе использовался старый переключатель, переключатели больше не понадобятся.

Но если ваш новый вытяжной вентилятор оснащен датчиком освещения, обогревателя или влажности, и вы хотите управлять им с помощью отдельного переключателя, вам необходимо приобрести новый переключатель и подключить его.

Читайте также: Какие вентиляторы для ванной комнаты с датчиками влажности самые лучшие?

Перед покупкой нового вытяжного вентилятора для ванной необходимо решить, нужны ли вам какие-либо дополнительные функции, которые поставляются с новыми вентиляторами для ванны.

Существуют вентиляторы с датчиками влажности , которые могут автоматически включаться и выключаться в зависимости от заданного уровня влажности или влажности в ванной комнате. Эта функция очень полезна, если у вас есть люди, которые, по вашему мнению, не регулярно пользуются вентилятором в ванной, или если вы не хотите думать о его включении.

Если вам нужно больше освещения в вашей ванной комнате, есть вытяжные вентиляторы с включенными светильниками , которые могут увеличить ваше освещение, или это может быть ваш единственный осветительный прибор в ванной.Существуют также вытяжные вентиляторы с нагревателями в составе вентилятора, которые нагреют вашу ванную комнату за несколько минут, поэтому вам не нужно прикасаться к центральному термостату, чтобы получить теплый пол в ванной.

Часть 2: Как снять старый вентилятор в ванной?

Шаг 1. Выключите питание

Первым шагом при замене потолочного вентилятора в ванной является отключение электроэнергии. Никто не хочет получить удар током за вентилятор для ванной, упаси Бог.Найдите выключатель для ванной на панели управления.

Розетка и свет в ванной, скорее всего, тоже не будут иметь питания, так что это хороший показатель того, что вы отключили правый выключатель. Конечно, вы можете использовать бесконтактный тестер напряжения для проверки проводки внутри вытяжного вентилятора.

Просто включите тестер напряжения и прикоснитесь к электропроводке (или где-нибудь рядом с ней), и тестер подаст звуковой сигнал, если питание включено.

Шаг 2. Снимите решетку или пластиковую крышку с вентилятора ванны

Снять крышку вытяжного вентилятора или решетку очень просто.Просто потяните пластиковую крышку вниз, и между потолком останется небольшая щель. Крышка крепится к корпусу обычно двумя металлическими зажимами. При нажатии на металлические зажимы внутрь зажимы освобождаются от корпуса, а затем просто снимается крышка.

Шаг 3. Извлеките двигатель вентилятора из корпуса

Чаще всего двигатель / вентилятор в сборе необходимо отделить от основного корпуса. Основной корпус отдельно крепится к балкам перекрытия.Может быть, нужно удалить один или два винта, но довольно часто все, что вам нужно сделать, это использовать отвертку, чтобы вытащить двигатель из металлического корпуса, потому что он защелкивается.

Некоторые вентиляторы для ванных комнат имеют электрическую вилку в корпусе, к которому подключается двигатель. Вам придется отключить вентилятор, прежде чем вы сможете вытащить двигатель / вентилятор в сборе. Если вилки нет, проводку придется отсоединить вручную, возможно, открутив гайки.

Шаг 4. Снимите корпус главного вентилятора с потолка

Пришло время снять корпус главного вентилятора с балок потолка.Если вы не устанавливаете вентилятор той же модели для ванной, старый корпус, скорее всего, придется снять.

Обычно корпус вентилятора крепится к потолочным балкам несколькими винтами. Регулируемый металлический кронштейн также может быть прикручен к балкам потолка - и корпус вентилятора прикреплен к кронштейну. Большинство новых вентиляторов для ванных комнат имеют регулируемый кронштейн, который вы можете установить в соответствии с требованиями нового вентиляционного отверстия для ванной комнаты.

В зависимости от способа соединения металлических скоб и уровня доступа вам может потребоваться сабельная пила, чтобы разрезать скобу для снятия.Будьте осторожны, чтобы не повредить деревянные балки.

Шаг 5. Отсоедините воздуховод и проводку от корпуса вентилятора ванны

Когда кожух вентилятора не касается потолка, возможно, вам придется временно вдавить металлический кожух в потолок. Как только он будет вытолкнут вверх, у вас появится доступ к вентиляционному каналу, который необходимо будет удалить из корпуса в сборе.

Воздуховод обычно крепится к вытяжному вентилятору с помощью фольги или простой стяжки, которую необходимо разрезать.После удаления вентиляционного канала вам нужно будет отсоединить домашнюю электропроводку от металлического корпуса.

Скорее всего, будет втулка, которую нужно открутить, или проволочные гайки, которые нужно открутить. Втулка - это просто круглый кусок пластика, который защищает электрическую проводку от повреждения острым краем в месте прохождения металла. После того, как вы удалили домашнюю электропроводку и вентиляционный канал, теперь вы можете удалить старый корпус из полости потолка.

Установка вентилятора для ванной может оказаться довольно сложной задачей, и, как правило, это не работа своими руками. Вот почему я создал свой собственный инструмент поиска подрядчиков, который предоставит вам бесплатные предложения от проверенных подрядчиков, прошедших предварительную проверку.

Читайте также: Лучшие вытяжные вентиляторы для ванной со светодиодной подсветкой

Часть 3: Как установить и заменить новый вытяжной вентилятор в ванной?

Шаг 1. Проверьте новый размер вытяжного вентилятора

После того, как вы сняли старый вентилятор, рекомендуется вставить новый корпус вентилятора в отверстие в потолке гипсокартона, чтобы проверить, подходит ли он.Если новый корпус вытяжного вентилятора слишком велик, вам придется проследить новое отверстие в потолке и вырезать гипсокартон с помощью ножовки или замочной пилы.

Низкопрофильный Panasonic WhisperFit

Помимо отверстия в потолке для гипсокартона, вы также хотите убедиться, что корпус в сборе может быть должным образом прикреплен к деревянным балкам. Если металлический корпус не подходит, вам, возможно, придется прикрепить к балкам дополнительную древесину, чтобы корпус можно было надежно установить. Вытяжной вентилятор в ванной должен быть прикреплен хотя бы к одной балке потолка.

Мой любимый вентилятор для ванной комнаты, который можно установить без доступа на чердак, - это Panasonic WhisperFit , потому что он имеет низкий профиль (глубина корпуса 5-5 / 8 ″), что упрощает установку. Кроме того, он очень тихий, и вы можете переключить переключатель на 80 или 110 кубических футов в минуту. Актуальную цену WhisperFit вы можете увидеть здесь.

Шаг 2. Протяните домашнюю проводку через новый кожух вентилятора

Пришло время снять крышку распределительной коробки с нового вытяжного вентилятора (если он есть), чтобы можно было протянуть домашнюю проводку и подключить к новой проводке двигателя.Если у нового вентилятора для ванны нет распределительной коробки, пропустите этот шаг.

После протягивания проводки через распределительную коробку или крышку проводки необходимо закрепить ее с помощью защитной втулки или втулки, чтобы не повредить проводку о металлический край. Стандартной практикой является использование втулок (или втулок) для защиты проводки от трения об оголенный металлический край. Ваш новый вытяжной вентилятор может поставляться с ним, а может и без него.

Шаг 3. Подсоедините соединитель воздуховода или заслонку к корпусу вентилятора

Соединитель воздуховода - это небольшая пластиковая деталь, которая соединяет воздуховод внутри потолка с новым вентилятором для ванной комнаты.Соединитель воздуховодов имеет жалюзи или заслонки, которые закрываются, когда потолочный вентилятор в ванной не используется. При установке соединителя воздуховода всегда проверяйте, чтобы заслонки были в правильном нижнем положении, позволяя воздуху выходить, но не входить.

Есть два способа установить соединитель воздуховода. Первый способ - прикрепить соединитель воздуховода к воздуховоду с помощью ленты из фольги, а затем выровнять корпус в сборе с заслонкой после того, как корпус будет прикреплен к балкам. Второй способ - подсоединить заслонку к корпусу, а затем вы вдавите металлический корпус в потолок, но подсоедините воздуховод до закрепления корпуса в сборе.

Перед тем, как привинтить новый корпус к балкам, необходимо убедиться, что старый люк в потолке правильно соединен с металлическим корпусом и соединителем воздуховода. После подключения вентиляционного отверстия министерство энергетики рекомендует обернуть соединение воздуховода фольгой или металлической лентой.

Шаг 4. Закрепите новый корпус на деревянных балках

Если ваш новый вытяжной вентилятор для ванной комнаты поставляется с подвесными стержнями или «кронштейном для быстрой установки», этот инструмент будет очень полезен, поскольку поможет вам прикрепить вентилятор для ванны к потолочным балкам без использования деревянных шпатлевок.Наденьте подвесные стержни на металлический корпус, убедившись, что выступы расположены в правильном направлении, как указано в этом руководстве по установке от Broan.

Если нет подвесных стержней, вы просто прикрутите хотя бы одну сторону корпуса к одной деревянной балке - вентиляторы для ванных комнат не очень тяжелые, поэтому достаточно закрепить хотя бы одну сторону.

Шаг 5. Подключите домашнюю электропроводку к новому двигателю вентилятора

Теперь, когда корпус в сборе закреплен, вам нужно полностью подключить домашнюю проводку к проводам вытяжного вентилятора.Проводка уже протянута через корпус, но еще не подключена полностью.

Большинство новых вытяжных вентиляторов будут иметь быстроразъемные соединения, позволяющие вставлять оголенные провода в разъемы. Для других вытяжных вентиляторов потребуется скрутить оголенные провода вместе, а затем накрутить проволочную гайку.

Проволочные гайки имеют цветовую маркировку в зависимости от размера провода, для которого они могут использоваться, как указано в Википедии. Если у вашего нового вентилятора нет проволочных гаек, купите проволочные гайки подходящего размера.

Всегда не забывайте подключать провода в соответствии с цветом…

  1. Горячий провод (черный к черному)
  2. Нейтральный провод (белый к белому)
  3. Провод заземления (зеленый к зеленому ИЛИ зеленый к голой меди)

Если ваш новый вытяжной вентилятор имеет нагреватель, датчик освещенности или влажности, цветовая кодировка может немного отличаться. Например, если у вашего вентилятора для ванны есть обогреватель, вместо этого может быть соединение черного с красным проводом. Ознакомьтесь со схемой подключения в руководстве, чтобы убедиться, что вы подключаете правильные провода.

Когда вы подключаете домашнюю проводку к новому вытяжному вентилятору, может быть полезно попросить кого-нибудь подержать новый корпус, пока вы подключаете проводку. После того, как домашняя проводка будет подключена к двигателю вентилятора, протолкните проводку в отверстие вытяжного вентилятора или в отсек для проводки, чтобы она не мешала.

Шаг 6: Герметизируйте корпус конопаткой

Во избежание утечки воздуха через вытяжной вентилятор и потолок можно нанести тонкий валик конопатки.В качестве альтернативы вы можете наклеить на край корпуса металлическую ленту или ленту из фольги.

Шаг 7. Установите крышку на место

Пришло время переустановить крышку или решетку. Так же, как когда вы его снимали, вам придется вставить зажимы в отверстия корпуса - сжимая зажимы.

Шаг 8: Включите питание и проверьте работу вентилятора

Включите выключатель и проверьте, работает ли вентилятор. Если у вас очень тихий вентилятор для ванной, может быть сложно понять, что он включен.Вы можете взять небольшой квадрат туалетной бумаги и поднести его к вентилятору, чтобы проверить, есть ли всасывание.

Читайте также: Не течет ли вентилятор в ванной во время дождя?

Что можно сделать при установке вентилятора для ванны без чердака?

Заменить вытяжной вентилятор в ванной без доступа на чердак можно правильно с минимальными проблемами. Легче иметь доступ на чердак? Точно нет. Но если вы знаете об общих проблемах, это не намного сложнее.

Самая большая проблема при установке вентилятора для ванной без доступа на чердак, вероятно, будет связана с подсоединением вентиляционного шланга к корпусу в сборе, а также к проводке.

Просто помните, что вам, возможно, придется вдвинуть металлический корпус в сборе глубже в потолок, чтобы вы могли соединить эти детали. После того, как он будет подключен, можно вкручивать корпус в сборе.

Проверка выхлопной системы ванной комнаты - InterNACHI®

, Nick Gromicko, CMI® и Ben Gromicko

В соответствии с практическими стандартами InterNACHI инспектор должен проверить механические вытяжные системы в ванных комнатах.Независимо от того, какая система вентиляции может быть установлена ​​для остальной части дома, в ванных комнатах рекомендуется использовать вытяжные вентиляторы для удаления излишков влаги, очистки паров химикатов и т. Д. Вентилятор должен выводиться за пределы дома.
Вытяжной воздух из ванных, туалетных комнат, отсеков туалетов и других подобных помещений не должен:
  • попадать на чердак, под потолок, на коньковые вентили, в подполье или в другие места внутри здания; или
  • рециркулирует в жилом доме или в другом жилом доме.
Открывающиеся окна в ванных комнатах - удобная функция, но не следует полагаться на них для обеспечения постоянной адекватной вентиляции ванной комнаты. (Изображение домашнего инспектора любезно предоставлено Тихоокеанской северо-западной национальной лабораторией) В соответствии с современными стандартами вытяжного воздуха, вентиляторы для ванных комнат могут работать с перерывами (с контролем людей) или непрерывно. Вентиляторы прерывистого действия должны иметь скорость потока 50 кубических футов в минуту или более, а вентиляторы непрерывного действия должны иметь скорость потока 20 кубических футов в минуту. Если вентилятор настроен на непрерывную работу, коэффициент звукового давления должен быть 1.0 или меньше. Вытяжные вентиляторы с рейтингом ENERGY STAR могут иметь низкий уровень шума, низкое энергопотребление и, в некоторых случаях, несколько скоростей для точечной вытяжки и непрерывной вентиляции.

Инструкция производителя

Вентилятор в ванной следует устанавливать в соответствии с инструкциями производителя.

Направление порта

Выпускное отверстие вентилятора должно указывать в направлении конечной точки.

Герметичный Отверстия в потолке или стене должны быть вырезаны для вентилятора не больше, чем необходимо для вентилятора.После установки воздушное уплотнение между корпусом вентилятора и гипсокартоном можно заполнить герметиком или пенопластом. Воздуховод
Соединение вытяжного канала с отверстием вентилятора может быть выполнено с помощью механических креплений и / или мастики. Следует установить воздуховод с гладкой поверхностью, например из оцинкованного листового металла или ПВХ, размер которого указан производителем. Если используется гибкий алюминиевый воздуховод, его следует сильно растянуть, чтобы избежать ненужного провисания и минимизировать трение. В идеале воздуховод должен быть такого же диаметра, что и выходное отверстие в корпусе вентилятора.

Как можно прямее

Вентилятор должен выходить прямо наружу. Воздуховод следует поддерживать так, чтобы он свешивался как можно прямее, и располагать так, чтобы у него было как можно меньше изгибов. Как минимум, первые 3 фута воздуховода, отходящие от выпускного отверстия вентилятора, должны лежать прямо; установка с изгибом на 90 градусов, непосредственно примыкающим к выпускному отверстию вентилятора, может вызвать обратный поток воздуха в вентилятор.

Изгибы

Если изгибы необходимы, постепенные изгибы предпочтительнее изгибов под углом 90 градусов для оптимального потока и снижения шума воздушного потока.Воздуховод должен быть проложен так, чтобы он не мешал другим воздуховодам и оборудованию на чердаке. Воздуховод нельзя раздавливать или перегибать. Если возможно, лучше всего расположить вывод воздуховода на боковой стенке немного ниже вентилятора, чтобы воздуховод наклонялся вниз и в сторону от корпуса вентилятора, чтобы отводить конденсат от вентилятора. Швы воздуховодов следует заклеить мастикой или металлической лентой. Чтобы свести к минимуму конденсацию, на воздуховод можно установить изоляцию.

Изображение любезно предоставлено Тихоокеанской северо-западной национальной лабораторией

Для повышения производительности воздуховоды должны быть как можно более прямыми.Если необходим изгиб, то от выпускного отверстия вентилятора до первого изгиба в участке воздуховода должно пройти 2–3 фута прямого воздуховода.


Изображение любезно предоставлено Тихоокеанской северо-западной национальной лабораторией

Колена в выхлопном канале должны быть плавными, а не поворачиваться на 90 градусов, если это возможно. Гладкий жесткий воздуховод предпочтительнее ребристого гибкого воздуховода.

Конденсация

Вентиляторы, выходящие на потолок, чердак или внутрь здания, могут вызвать проблемы из-за чрезмерной влажности.Теплый влажный воздух будет конденсироваться на холодном каркасе чердака, утеплителе и других материалах. Развитие плесени может вызвать проблемы со здоровьем у чувствительных пассажиров. Конденсат может вызвать повреждение строительных материалов. Влага также снижает эффективность теплоизоляции.

Выпускное отверстие выхлопного канала снаружи дома должно располагаться на расстоянии не менее 10 футов от любого отверстия для впуска воздуха. В настенной крышке должна быть заслонка, которая закрывается, когда вентилятор не работает. Настенная крышка может поставляться с экраном или решеткой для защиты от птиц и других животных.Отработанный воздух не следует направлять на дорожку.

На фото выше показан вентилятор для ванной, выходящий в изоляцию мансардного этажа. Можно увидеть признаки водяных знаков на гипсокартоне.


Изображение любезно предоставлено Тихоокеанской северо-западной национальной лабораторией.

Вытяжной вентилятор в ванной может выходить через стену или через крышу.

Изолированный

Ящик может быть покрыт изоляцией чердака.Корпус вытяжного вентилятора должен быть закрыт герметичным изолированным кожухом. Ящик может быть изготовлен из жесткого пенопласта. Швы можно заклеить лентой для домашнего обертывания. Герметик или аэрозольная пена можно использовать для уплотнения коробки к гипсокартону потолка и герметизации вокруг выхлопной трубы.


Коробка и воздуховод могут быть покрыты изоляцией чердака. Можно создать коробку из жесткого пенопласта для покрытия корпуса вытяжного вентилятора. Швы можно заклеить лентой, а края коробки заделать к гипсокартону потолка, чтобы сделать коробку герметичной.

(иллюстрация выше из Lstiburek, J. 2010. Guide to Attic Air Sealing. Подготовлено Building Science Corporation для Министерства энергетики США, Программа Building America)

Inspection

Инспектор может следовать следующая процедура проверки (части которой намного превышают Стандарты практики проведения общего осмотра дома):

  1. Включите и выключите вентилятор.
  2. Послушайте его работу.
  3. Убедитесь, что вентилятор выходит прямо наружу.
  4. Убедитесь, что любые заслонки на внешнем конце могут свободно открываться.
  5. Убедитесь, что все отверстия, сделанные в потолке для вентилятора или вытяжного канала, герметичны.
  6. Убедитесь, что вытяжной канал плотно прилегает к корпусу вентилятора с помощью как механических креплений и мастики для гибких каналов, так и механических креплений и мастики или аэрозольной пены для жестких каналов.
  7. Убедитесь, что компонент герметичен и изолирован.
  8. Проверьте, нет ли скоплений пыли, которые могут препятствовать потоку воздуха.
  9. Обратите внимание на признаки влажности или конденсации, связанные с установкой вентилятора.
  10. Проверьте сон-рейтинг. ASHRAE 62.2-2007 требует 3 сона или меньше для прерывистых (управляемых людьми) вытяжных вентиляторов кухни или ванны и 1,0 сон или меньше для постоянных вентиляторов.
  11. См. Вкладку «Соответствие» для расчета скорости вытяжки в соответствии с требованиями ASHRAE 62.2 и рекомендациями ENERGY STAR для прерывистой и непрерывной работы, а также требованиями IRC к размеру вентилятора и открываемым окнам.Если вентилятор для ванной используется в качестве основного средства обеспечения вентиляции, требуемой правилами, рассчитайте требуемую интенсивность вентиляции в зависимости от размера дома и убедитесь, что проверенная скорость потока вентилятора соответствует этому требованию.
  12. Проверьте работу вентилятора, чтобы определить скорость потока, используя вытяжной шкаф, сетку потока, анемометр (в соответствии с процедурами AABC, NEBB или ASHRAE) или другим эквивалентным методом. Вентиляторы для ванной обычно оцениваются по тому, сколько кубических футов в минуту вентилятор будет выдыхать при заводских настройках.Использование воздуховодов, выбор концевой заделки и установка могут привести к уменьшению измеренных кубических футов в минуту ниже заводского номинального значения. Чтобы гарантировать, что установленный вентилятор выдувает правильное количество кубических футов в минуту, EPA рекомендует подрядчику установить вентилятор с номинальной мощностью, превышающей требуемое измеренное количество.

Дополнительная информация

  • Вытяжная система - это один или несколько вентиляторов, которые удаляют воздух из здания, заставляя наружный воздух поступать через вентиляционные отверстия или обычные пути утечки через ограждающую конструкцию здания.Примеры включают вытяжные вентиляторы для ванн, вытяжки и вытяжные / вентиляционные отверстия сушилок для одежды.
  • Под ванной обычно понимается любое помещение, в котором есть раковина (унитаз) и туалет (унитаз), ванна, душ или аналогичный источник влаги.
  • Регулятор влажности может быть отдельным компонентом вытяжного вентилятора и, как правило, не требуется, чтобы он был встроенным.
  • В ванных комнатах, отсеках санузлов и других подобных помещениях должна быть предусмотрена общая площадь остекления в окнах площадью не менее 3 квадратных футов, половина из которых должна открываться.Исключение: Застекленные зоны не требуются там, где предусмотрено искусственное освещение и система механической вентиляции.

Вытяжные вентиляторы для ванных комнат | Building America Solution Center

Вкладка «Соответствие» содержит информацию о программе и коде. Кодовый язык взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации.Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Дома, сертифицированные ENERGY STAR, версия 3 / 3.1 (Ред. 09)

Полевой контрольный список национального оценщика

Система HVAC.
7. Механическая система вентиляции всего дома.
7.4 Системный вентилятор с номинальной мощностью ≤ 3 сона в случае прерывистого режима работы и ≤ 1 сон в случае непрерывного или исключенного использования. 44

8. Местная механическая вытяжка - на каждой кухне и в ванной установлена ​​система, которая выводит воздух прямо на улицу и соответствует одному из следующих стандартов воздушного потока и уровня звука, установленных Рейтером: 42, 48

Сноска 42) Расход воздуха для вентиляции всего дома и местные потоки вытяжного воздуха должны определяться и документироваться оценщиком с использованием той же версии ANSI / RESNET / ICC Std.380, который использует RESNET для присвоения ей рейтингов.

Сноска 44) Вентиляторы для принудительной вентиляции всего дома должны иметь класс звукоизоляции не ниже скорости воздушного потока, указанной в пункте 2.3 Национального отчета по проектированию систем отопления, вентиляции и кондиционирования воздуха. К вентиляторам, на которые не распространяется это требование, относятся вентиляторы кондиционеров HVAC, выносные вентиляторы и вентиляторы прерывистого действия номиналом ≥ 400 кубических футов в минуту. Чтобы рассматриваться для этого исключения, выносной вентилятор должен быть установлен вне жилых помещений, ванных комнат, туалетов и коридоров, и его высота должна составлять ≥ 4 футов.воздуховод между вентилятором и приточной решеткой. Согласно ASHRAE 62.2-2010, жилые помещения предназначены для постоянного проживания людей; такое пространство обычно включает области, используемые для проживания, сна, столовой и приготовления пищи, но обычно не включает ванные комнаты, туалеты, коридоры, складские помещения, туалеты или подсобные помещения.

Сноска 48) Местные механические вытяжные вентиляторы непрерывного действия для ванной комнаты должны иметь уровень шума не ниже скорости воздушного потока, указанной в п. 8.2. Рекомендуется, но не обязательно, производить местные механические вытяжные вентиляторы в ванной с прерывистым режимом работы и как с прерывистым, так и с непрерывным режимом работы по шуму не ниже скорости воздушного потока, указанной в Пунктах 8.1 и 8.2. Согласно ASHRAE 62.2-2010, вытяжная система - это один или несколько вентиляторов, которые удаляют воздух из здания, вызывая попадание наружного воздуха через вентиляционные отверстия или обычные пути утечки через ограждающую конструкцию здания (например, вытяжные вентиляторы ванны, вытяжки, сушилки для одежды). . Согласно ASHRAE 62.2-2010, ванная комната - это любое помещение, в котором есть ванна, душ, спа или аналогичный источник влаги.

Сноска 49) Механическая выхлопная система прерывистого действия, если она предусмотрена, должна быть спроектирована для работы по мере необходимости пассажира.Устройства управления не должны препятствовать управлению пассажирами в неустойчивых системах.

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии и редакции программы, которая в настоящее время применима в вашем штате.

Дом DOE с нулевым потреблением энергии (Версия 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.
Приложение 1, пункт 5) Все установленные вентиляторы для ванных комнат и потолочные вентиляторы соответствуют требованиям ENERGY STAR.
Приложение 1, пункт 6) Сертифицировано EPA Indoor airPLUS.

Американское общество инженеров в области отопления, кондиционирования и охлаждения (ASHRAE)

ASHRAE Standard 62.2-2010 Вентиляция для обеспечения приемлемого качества воздуха внутри малоэтажных жилых домов (доступно для покупки по ссылке выше). Стандарт устанавливает минимальные требования к системам механической и естественной вентиляции и ограждающей конструкции, предназначенные для обеспечения приемлемого качества воздуха в малоэтажных жилых зданиях.

Американский национальный институт стандартов (ANSI) / Сеть бытовых энергетических услуг (RESNET) / Международный совет по кодам (ICC) 380-2016

Стандарт на испытание герметичности ограждающих конструкций зданий, герметичности систем распределения воздуха для обогрева и охлаждения и воздушного потока в системах механической вентиляции. Раздел 5.1 определяет процедуры измерения воздушного потока в системе механической вентиляции, включая вытяжной колпак с приводом, устройство сопротивления воздушному потоку или пассивный вытяжной колпак.

Международный кодекс энергосбережения, 2009 г. (IECC)

Раздел 403.5 Механическая вентиляция (обязательная). На всех воздухозаборниках и вытяжках наружного воздуха устанавливаются автоматические или гравитационные заслонки.

2012 , 2015 и 2018 IECC

Раздел R403.5 (R403.6 в IECC 2015 и 2018) Механическая вентиляция должна соответствовать требованиям Международного жилищного кодекса или Международного механического кодекса.На всех воздухозаборниках и вытяжках наружного воздуха устанавливаются автоматические или гравитационные заслонки.

Таблица R403.5.1 (R403.6.1 в 2015 и 2018 IECC) Эффективность вентилятора механической системы вентиляции.

  • Ванна / подсобное помещение с номинальным расходом воздуха ≥ 10 куб. Футов в минуту и ​​<90 куб. Футов в минуту должно иметь минимальную эффективность 1,4 куб. Футов в минуту / ватт.
  • Ванна / подсобное помещение с номинальной скоростью воздушного потока ≥ 90 кубических футов в минуту должно иметь минимальную эффективность 2,8 кубических футов в минуту / ватт.

Модернизация:

2009 , 2012 , 2015 , 2018, и 2021 IECC

Раздел R101.4.3 (Раздел R501.1.1 в IECC 2015, 2018 и 2021 гг.). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу. (См. Код для дополнительных требований и исключений.)

Международный жилищный кодекс 2009 г. (IRC)

Раздел M1507.3 Скорость вентиляции. Ванные - туалетные комнаты должны иметь мощность механической вытяжки не менее 50 куб.

2012 , 2015 и 2018 IRC

Раздел M1507.2 (M1505.2 в IRC 2018 г.) Отработанный воздух из ванных и туалетных комнат не должен рециркулировать в пределах одного дома или в другое жилое помещение. Его следует отводить прямо на открытом воздухе; он не должен попадать на чердак, в подполье или в другие места внутри здания.

Раздел M1507.3.1 (M1505.4.1 в IRC 2018 г.) Система механической вентиляции всего дома должна состоять из одного или нескольких приточных или вытяжных вентиляторов или комбинации таких и связанных с ними воздуховодов и элементов управления.В качестве такой системы разрешается использовать местные вытяжные или приточные вентиляторы. Воздуховоды наружного воздуха, подключенные к обратной стороне воздухоподготовителя, должны рассматриваться как обеспечивающие приточную вентиляцию. Система механической вентиляции всего птичника должна быть снабжена элементами управления, позволяющими управлять вручную.

Система механической вентиляции всего дома должна обеспечивать поступление наружного воздуха со скоростью, эквивалентной минимальной скорости, указанной в таблицах M1507.3.3 (1) и M1507.3.3 (2) (M1505.4.3 (1) и M1505.4.3 (2) в 2018 IRC), которые основаны на площади дома.

Раздел M1507.4 (M1505.4.4 в IRC 2018). Ванные и туалетные комнаты должны иметь мощность механической вытяжки не менее 50 кубических футов в минуту с перерывами или 20 кубических футов в минуту с постоянной периодичностью.

Дооснащение:

2009 , 2012 , 2015 , 2018 и 2021 IRC

Раздел N1101.3 (Раздел N1107.1.1 в 2015 и 2018 годах, N1109.1 в 2021 году IRC). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
