Как утеплить дымоходную трубу своими руками: Чем утеплить трубу дымохода металлическую. Методы изоляции труб своими руками

Чем и как утеплить трубу дымохода: утепляем асбестовую, металлическую, кирпичную трубу

На чтение 5 мин Просмотров 1.6к. Опубликовано 11.05.2020

Предисловие. Планируя строительство многие соглашаются с необходимостью утепления стен и фундамента. Но, когда речь идет о дымовой трубе и дымоходе, они пожимают плечами в недоумении. Для многих непонятно, почему так важно утеплить дымоход? Мы расскажем вам почему это важно и как утеплить дымоход самому.

Нужно ли утеплять дымоходную трубу?

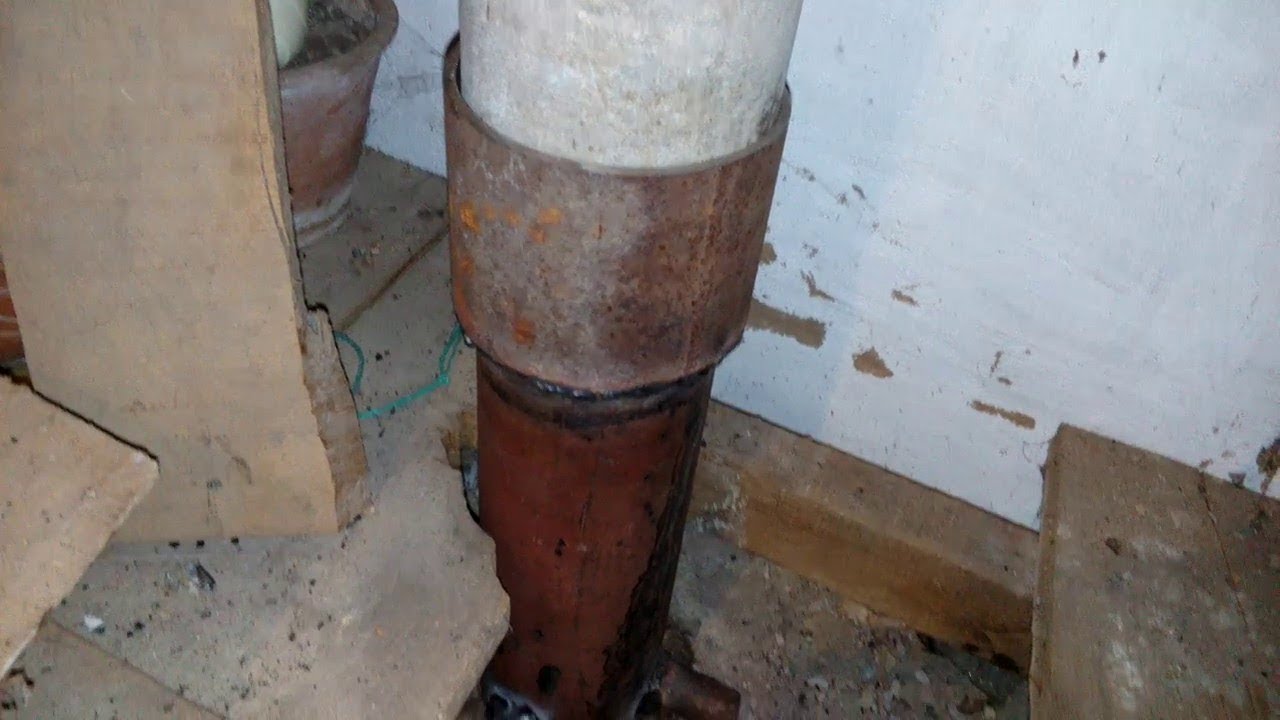

Разрушение трубы в процессе эксплуатации

Почему дымоход разрушается со временем? Когда в печке и камине сгорают дрова, то в дымоход вместе с дымом поступает пар. В атмосферу выносится не вся влага – часть пара оседает на стенках кирпичного дымохода. Конденсируется на стенках пар из-за разницы температур трубы и атмосферы.

Поверхность трубы нагревается при топке камина или печи, а вокруг дымохода воздух прохладный.

Вода конденсируется на стенках асбестовой трубы и разрушает конструкцию. Кроме того, в результате сгорания дров образуются химические вещества, их действие можно сравнить с действием кислоты.

Когда печь не топят, дымоход охлаждается, а конденсат впитывается в дымоход и разрушает его, особенно в мороз, когда разность температур высока. Здесь утепление трубы дымохода замедлит разрушительные процессы и продлит срок службы печной трубы.

Преимущества утепленного дымохода

После постройки дома и утепления крыши изнутри, не стоит забывать о печной трубе на крыше. Нужно утеплять дымоходную трубу, поскольку она находится под воздействием атмосферных факторов. Зимой она промерзает, а летом раскаляется. Уменьшить негативное влияние поможет правильно выполненное утепление.

Преимущества утепления дымохода:

– уменьшатся потери тепла;
– не пострадает кровля у трубы;
– конструкция не будет долго разрушаться;
– утепленная труба будет выглядеть эстетичнее.

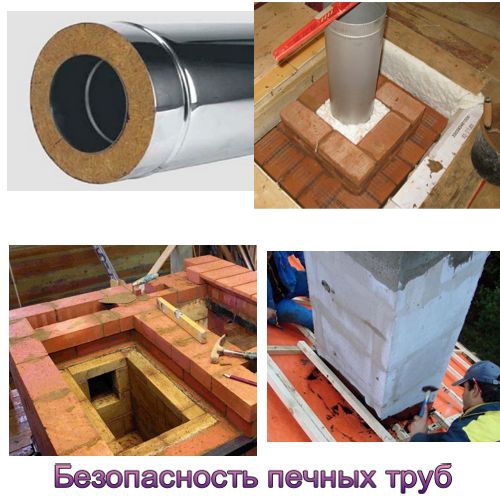

Чем утеплить дымоходную трубу

Для печной трубы можно использовать различные утеплители. Стоимость не так важна, ведь утеплителя для работы понадобится совсем немного. Важнее решить вопрос, как укрепить утеплитель вокруг трубы снаружи, как утеплить котельную в доме и как определиться с выбором утеплителя?

Чем утеплить дымоходную трубу

Обычно для дымохода строители используют волокнистые утеплители, минеральную вату или стекловату, а также битый кирпич и шлакобетонные плиты. Не стоит при этом использовать горючие и легковоспламеняющиеся материалы, ведь конструкции нагреваются до высоких температур.

Применять материал лучше тот, который можно уложить самостоятельно. Перед началом работ внимательно прочитайте инструкцию производителя по применению утеплителя. Например, следите, чтобы волокна стекловаты не попали на кожу в глаза или в дыхательную систему. Используйте средства защиты.

Утепление дымоходных труб зависит во многом от материала, из которого выполнена конструкция трубы. Опишем, какими лучше материалами следует утеплить кирпичные, стальные и асбестоцементные дымоходы.

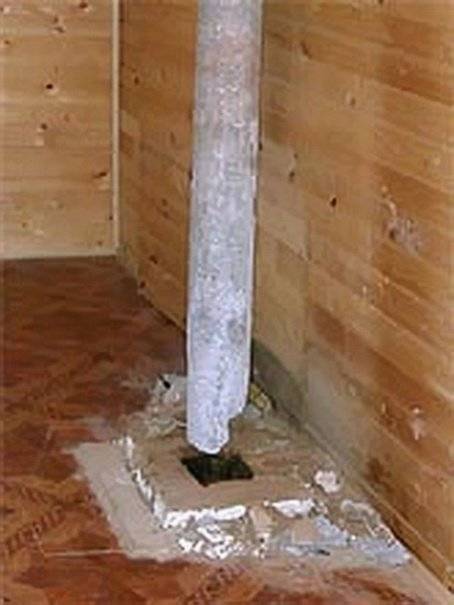

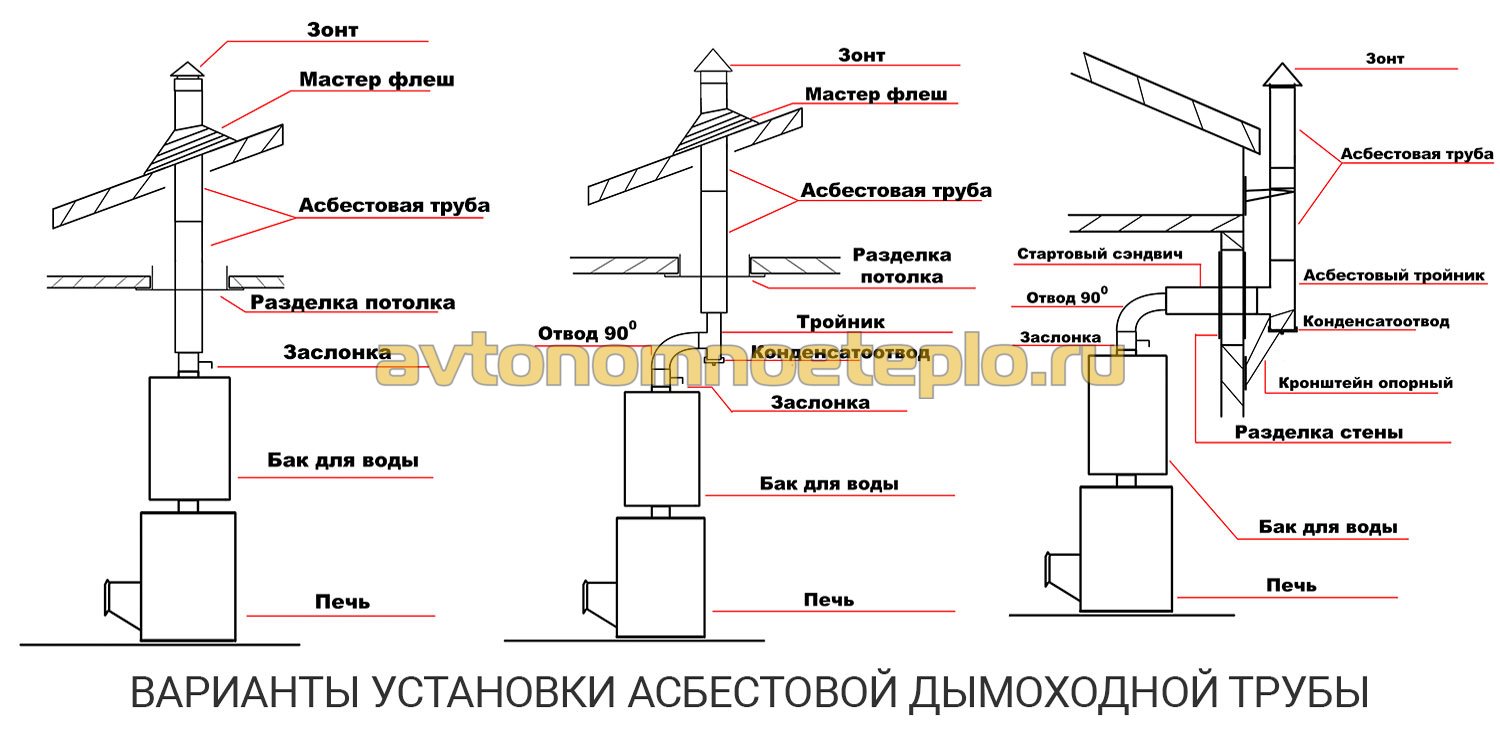

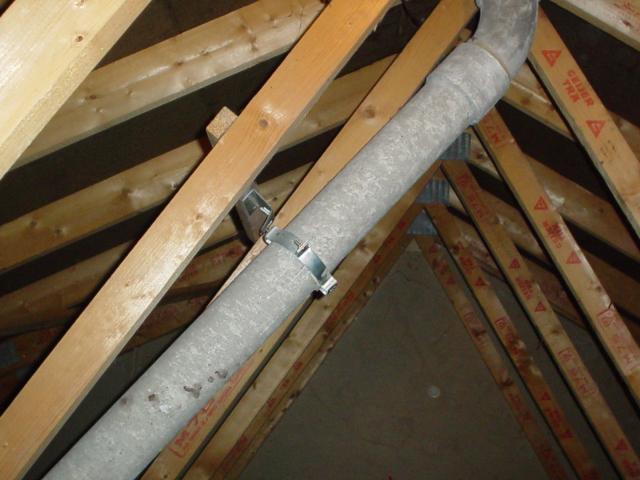

Как и чем утеплить асбестовую трубу дымохода

Утеплять дымоходы из асбестоцемента своими руками следует снаружи минеральной ватой. Всю конструкцию трубы следует очистить от пыли и мусора. Для удержания утеплителя изготавливается кожух из оцинкованного железа, его диаметр должен быть на 6 см больше диаметра трубы.

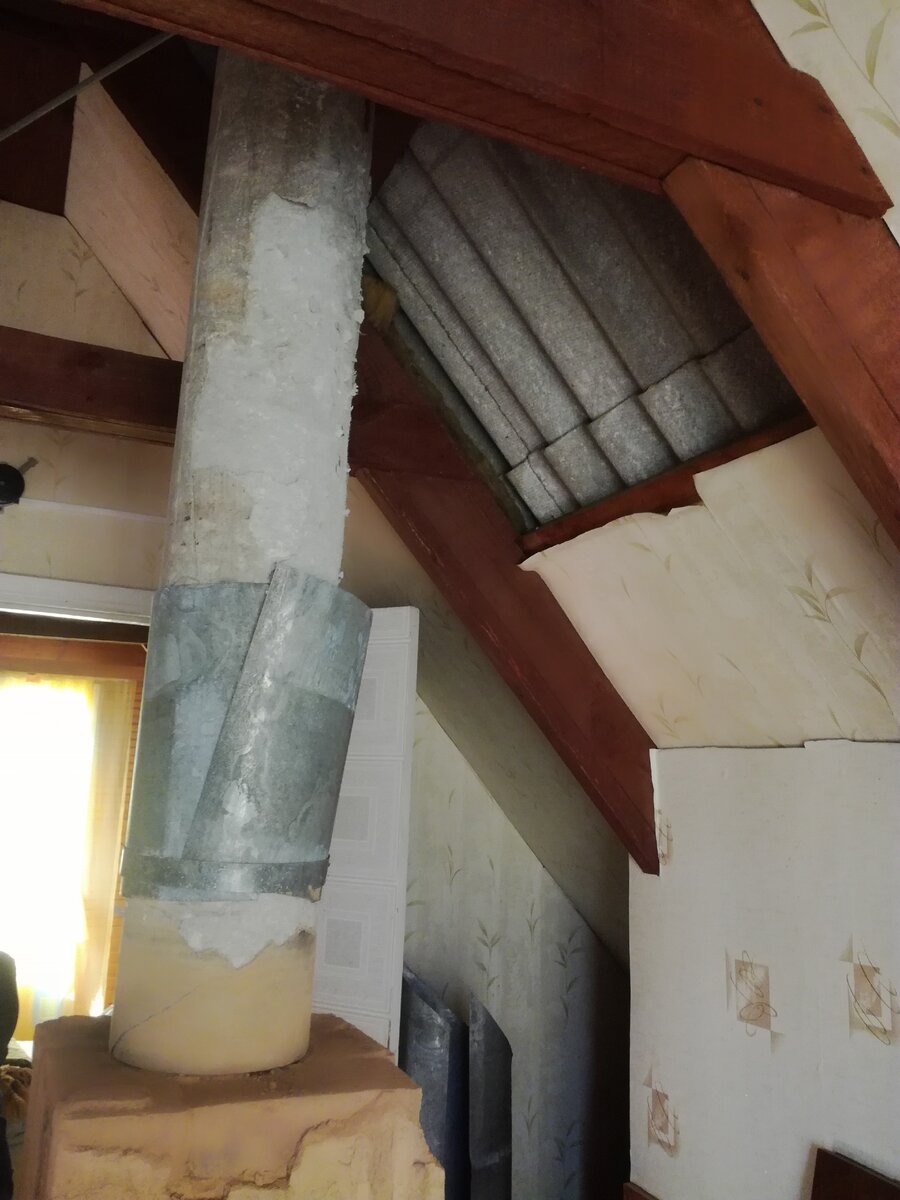

Как утеплить асбестовую трубу дымохода

Конструкция должна состоять из частей, которые надеваются друг на друга; длиной не больше полутора метра. Сначала утеплитель трамбуется в нижней части кожуха, потом надевают следующий кожух, такую конструкцию сооружают по всей длине печной трубы.

Верхнюю часть располагают слегка под наклоном, затем пустоты между кожухом и асбестоцементной трубой заливают цементным раствором.

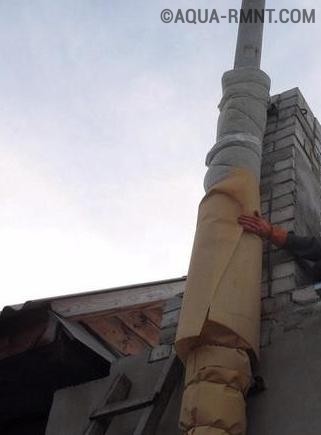

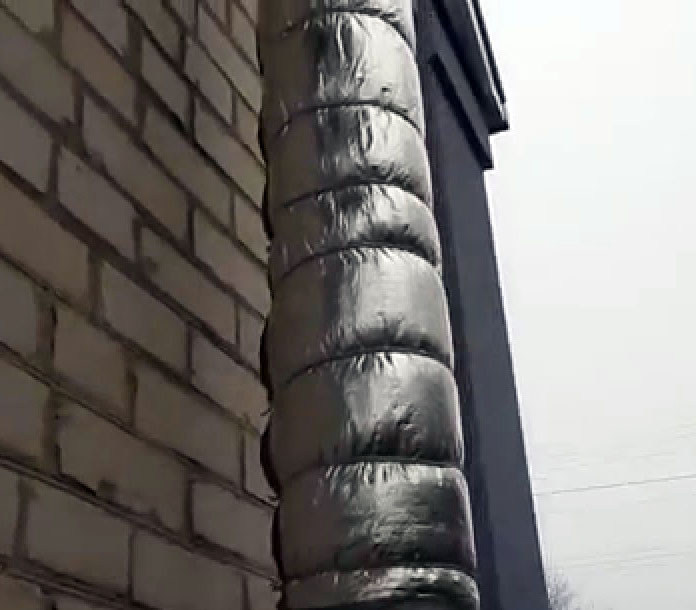

Многие хозяева обходятся без стального кожуха. Они обматывают минеральной ватой асбестовую трубу и стягивают утеплитель хомутами. Чтобы самостоятельное утепление было эффективным в морозы, придется сделать несколько слоев ваты.

Такая конструкция долго не прослужит и вскоре придется ее заменить. Минвата боится влаги, она тяжелеет намокнув и пропускает холод. Вату необходимо изолировать от воды и пара фольгой или пароизоляцией. Минвата без кожуха обтрепается ветром, поэтому, ее нужно изолировать.

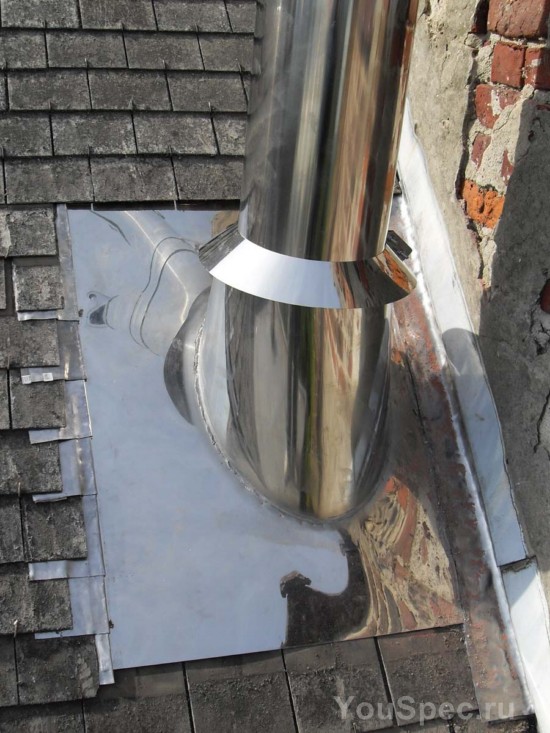

Как и чем утеплить стальную трубу дымохода

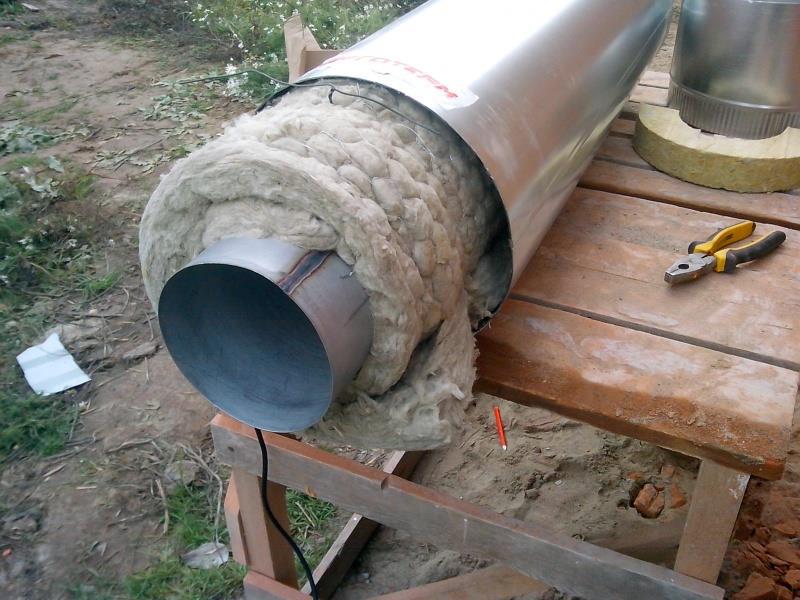

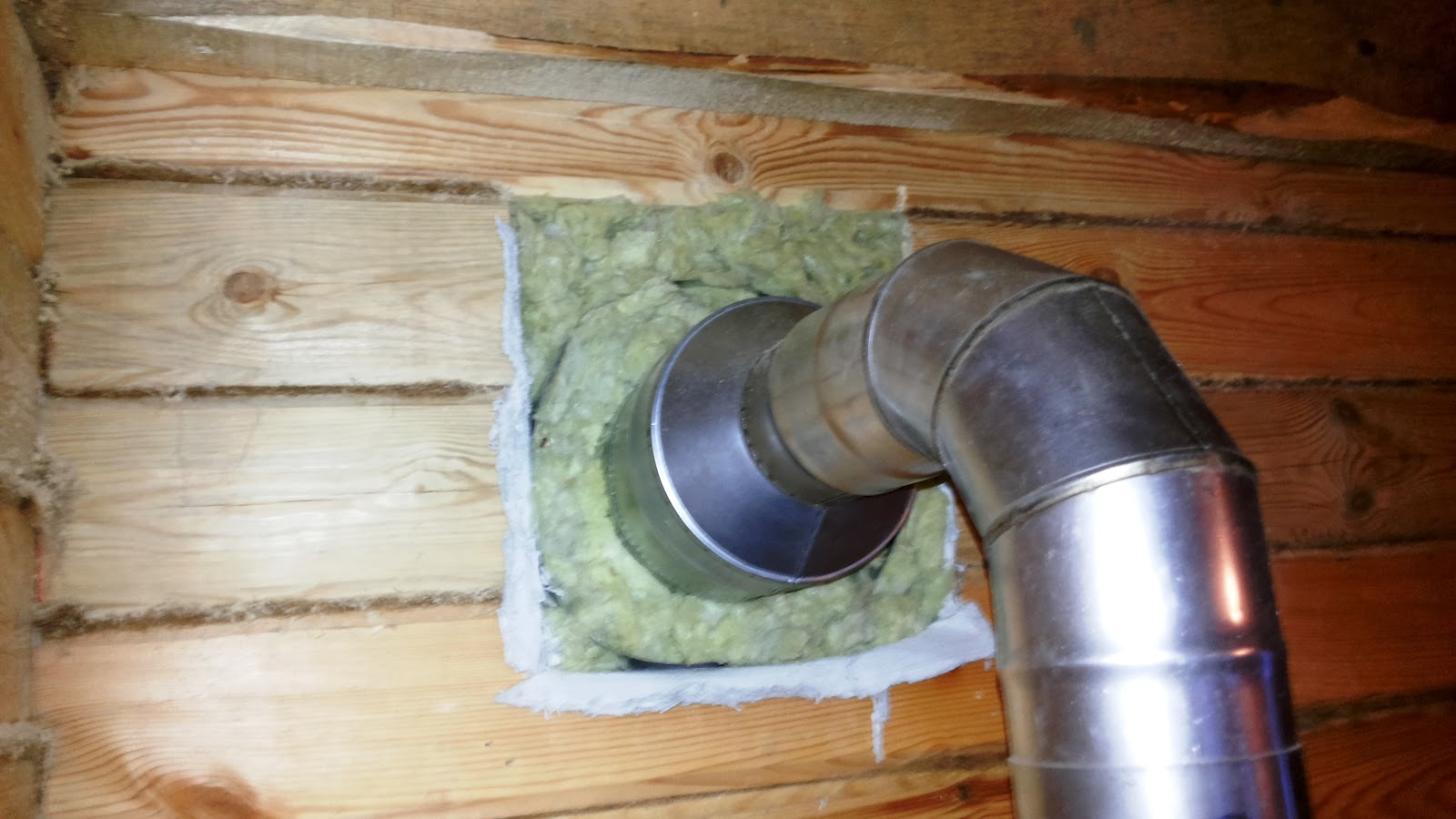

Можно и самому утеплить стальной дымоход

Сегодня можно приобрести в любом строительном магазине стальные дымоходы с утеплением, выполненные их нержавейки. Конструкция дымохода состоит их двух стальных труб различного диаметра. Между ними находится утеплитель, стойкий к высоким температурам.

Можно и самому утеплить стальной дымоход. Для этого меньшая труба вставляется в стальную трубу большего диаметра, а между трубами пространство засыпают или заполняют материалом для утепления, можно использовать и волокнистые утеплители.

Все работы можно выполнить самостоятельно, используя инструменты, которые есть практически в каждом хозяйстве. Необходимые для работы инструменты: рулетка, дюбели и гвозди, шуруповерт и перфоратор, болгарка, канцелярский нож, чтобы резать куски утеплителя и скотч.

Как и чем утеплить кирпичную трубу дымохода

Утеплить дымоход газового котла или твердотоплевно котла, как и печи из кирпича своими руками выполнить сложнее. Опишем два варианта, а вы сможете выбрать подходящий вам.

Как утеплить кирпичную трубу дымохода

Утепление кирпичного дымохода оштукатуриванием: на внешней поверхности кирпичной кладки дымохода крепится армированная сетка. На сетку носится слой штукатурки толщиной примерно в три сантиметра. Раствор готовится из извести и шлака с небольшим добавлением цемента.

Первый слой раствора следует наносить более жидким. Делают перерыв, чтобы раствор просох и следующие слои наносятся более густым раствором. Последний слой выравнивают и тщательно затирают. Трещины следует заделать, а трубу можно побелить известью.

Утепление кирпичного дымохода минватой с использованием асбестоцементных плит. Базальтовой ватой обкладывают стенки дымохода и крепят скотчем к кирпичу, поверх утеплителя строят облицовочный слой из асбестоцементных плит или кирпича, а внешний слой штукатурят.

Как правильно утеплить дымоходную трубу

Работы по утеплению печной трубы снаружи лучше провести незамедлительно после постройки здания. Через несколько лет труба уже начнет разрушаться и разрушение утеплительный материал уже не сможет остановить. Дымоход придется ремонтировать или заменять конструкцию полностью.

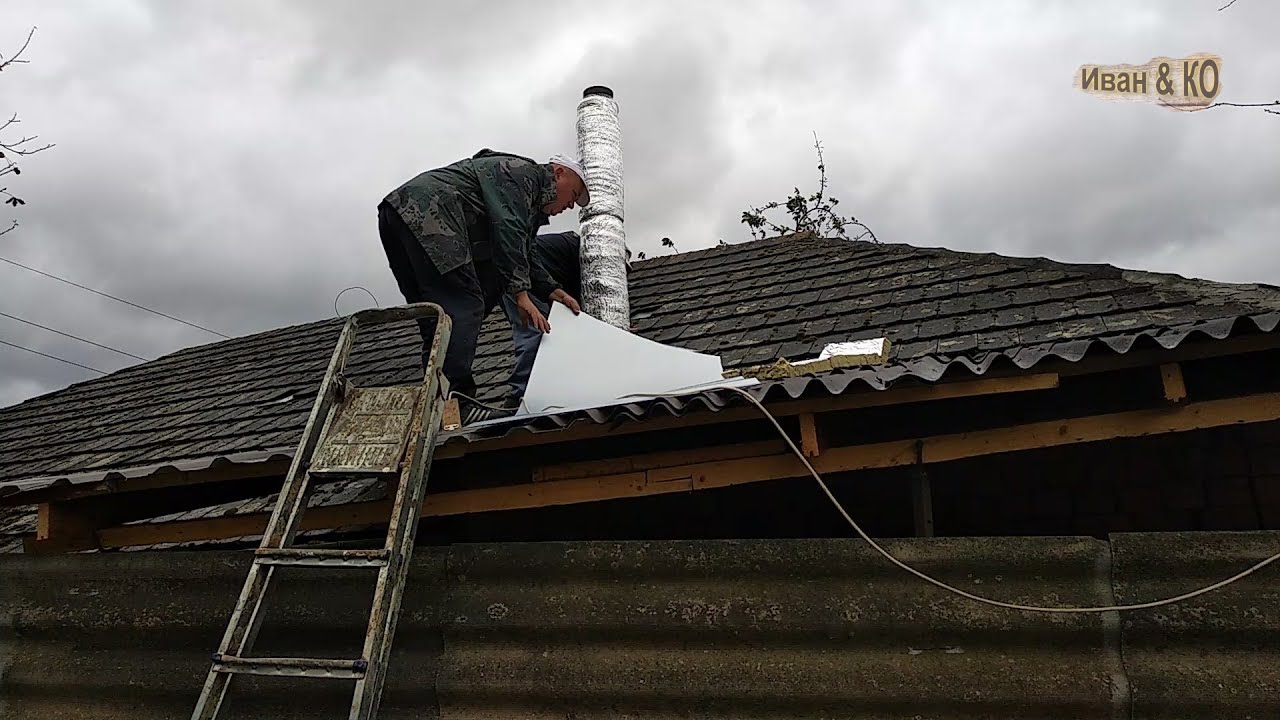

Видео: современный способ утепления дымохода

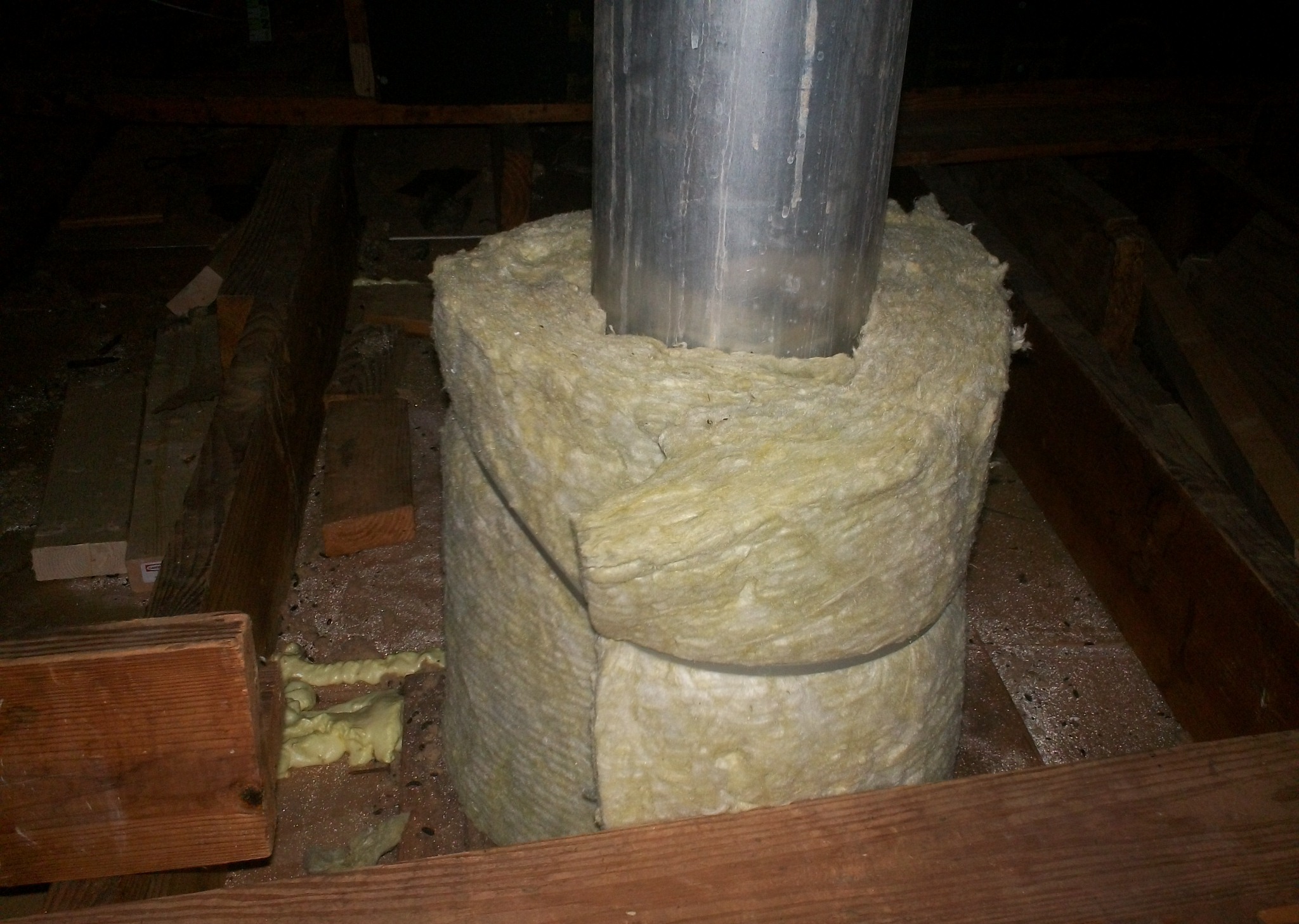

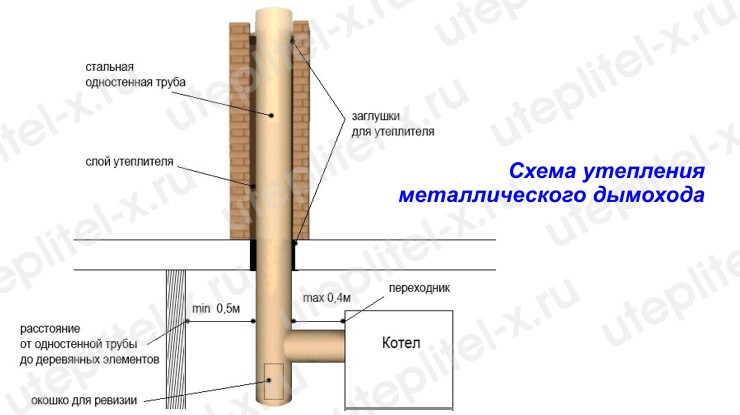

Чем утеплить дымоходную трубу (металлическую) на улице своими руками

Перед тем, как узнать, чем утеплить дымоход, необходимо изучить ряд факторов, которые позволят исключить причины повреждения и повысить срок эксплуатации вытяжной трубы. Давайте вместе рассмотрим все эти нюансы и узнаем, как утеплить дымоходную вытяжную трубу жилого дома.

1 Для чего утеплять дымоход – разбираемся в деталях

Дымоход считается одним из важнейших элементов отопительной или печной системы жилого здания. Чтобы металлическая труба нормально функционировала, ее требуется утеплить. На первый взгляд это мероприятие может показаться очень простым, однако перед тем, как установить негорючий утеплитель для дымохода, советуем ознакомиться с определенными рекомендациями  и правилами техники безопасности при работе. Первое, что вы должны сделать – это изучить причины установки защиты на трубу.

Эта деталь часто подвергается большим нагрузкам: действию давления и горячего воздуха. Сквозь дымоход регулярно проходит масса продуктов сгорания. При определенных условиях последние вступают с воздухом и влагой в химические реакции. В итоге процесс коррозии существенно ускоряется, и это отрицательно влияет на работу всей вытяжной системы дома. Увеличить срок эксплуатации можно только в том случае, если утеплить дымоходную железную трубу. Это уменьшит риск химической и механической коррозии элемента. Все затраты на закупку и монтаж защитных материалов полностью окупятся, ведь без них вам придется менять трубу, а это обойдется в разы дороже.

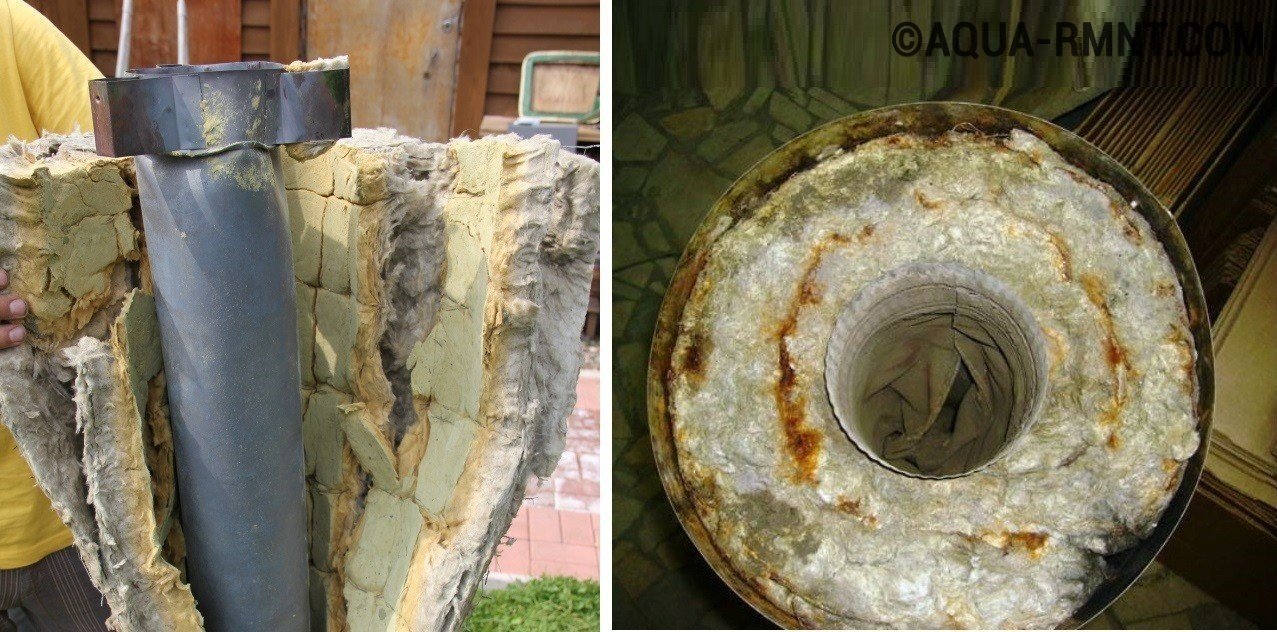

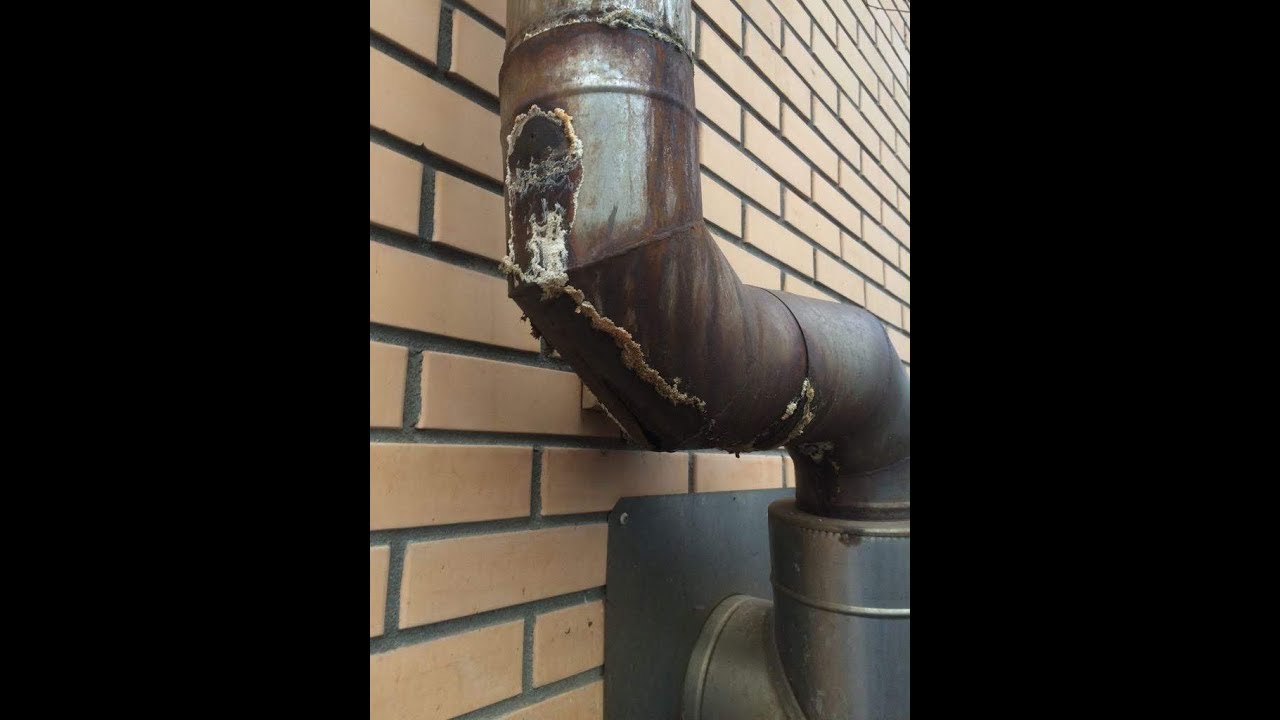

Разрушение дымохода

Перед тем, как утеплить дымоход, предлагаем ознакомиться с основными причинами выполнения этой процедуры. Специалисты выделяют 2 наиболее опасных фактора, постепенно разрушающих трубу: химические компоненты и влага. Влага на стенках трубы – это не что иное, как конденсат, образующийся при встрече потоков холодного и горячего воздуха. Накапливаясь в больших количествах, влага способствует развитию коррозии. Катализатором этого процесса выступают высокие температуры.

Второй опасный враг трубы – это агрессивные химические вещества, которые образуются в результате сгорания топлива. Они могут образовать активные соединения щелочи, соли или кислоты, которые просачиваются в стенки трубы и способствуют появлению химической коррозии. Влияние разрушающих факторов на дымоход в той или иной степени зависит от перепадов температуры стенок самой трубы и воздушного потока, который поднимается вверх от топки. Чем ниже температура первой, тем быстрее ее стенки разрушаются.

2 В чем преимущества защищенного дымохода

Монтаж защиты трубы дымохода своими руками дает сразу несколько весомых преимуществ. Во-первых, он делает минимальным влияние химических соединений и влаги. Основная задача, которую выполняет защитный материал – это подъем уровня, на котором образуется конденсат, к самому верху среза трубы. Этого удается достичь благодаря повышению температуры на поверхности вытяжного канала и снижению перепада температур между трубой и потоком пара.

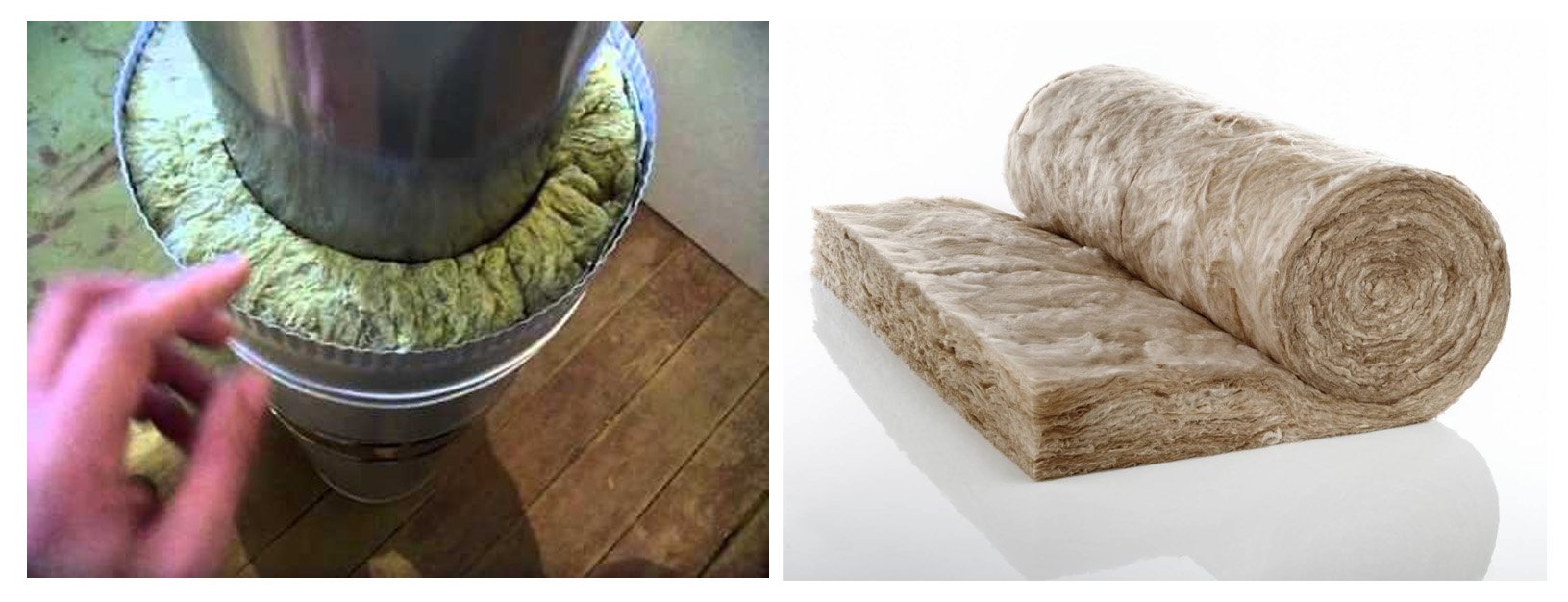

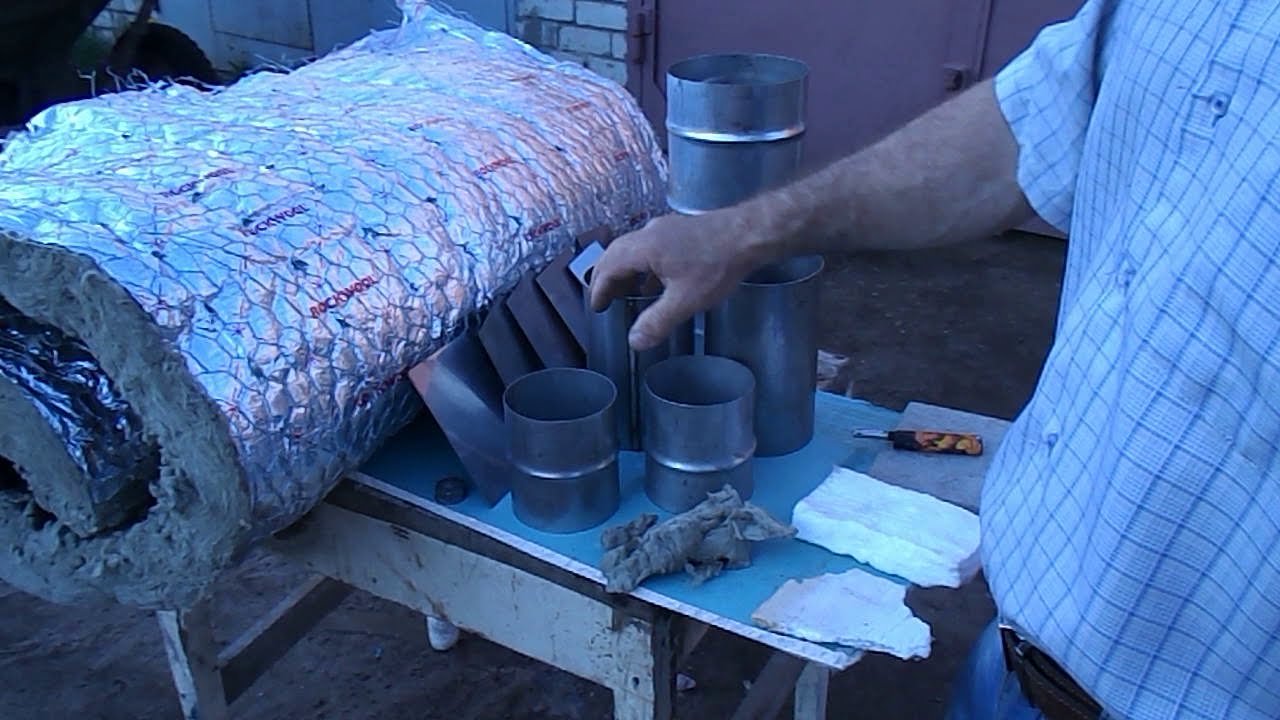

Утеплитель дымоходных труб

Утеплитель для дымоходных труб существенно увеличивает их ресурс и сроки эксплуатации. Помимо этого, на ремонт системы будет тратиться меньше времени и денег. Надежные средства защиты дают возможность полностью избавиться от конденсата, так как позволяют в полном объеме выводить опасные химические соединения из печки. Кроме того, защита помогает сделать конструкцию более устойчивой к ветрам и осадкам. Огнестойкий материал надежно защищает верхнюю часть дымохода при пожаре, не давая ей воспламениться.

Купить необходимое количество защитного средства можно в любом хозяйственном магазине по невысокой цене. Более того, если установить его самостоятельно, то вы сможете сэкономить приличную сумму денег.

3 Подбираем утеплитель – базальт, сталь или дерево?

Перед тем, как утеплить трубу дымохода, рекомендуем ознакомиться с самыми эффективными материалами, которые лучше всего подойдут для этого мероприятия. В первую очередь, каждый из них обладает повышенной степенью термоизоляции. Все описанные ниже материалы защищают дымоход от воздействия внешних факторов. Производители предлагают огромный ассортимент изделий, помогающих сделать дымоход полностью утепленным и защищенным.

Отвечая на вопрос: «Чем утеплить трубу дымохода?», многие эксперты сразу же рекомендуют монтаж защиты на основе базальта. Этот материал делается из волокон, полученных, в свою очередь, в результате плавления габбро-базальта. Базальтовый утеплитель для дымохода отличается отличной теплоизоляцией и высокой прочностью. Среди других преимуществ такой защиты выделяется:

• способность сохранять внутри трубы до 90 % тепла;
• возможность пропускать пары влаги;
• устойчивость к воздействию коррозии любых типов;
• устойчивость к образованию грибков и плесени;
• защита от вибрации;
• защита от воспламенения;
• экологичность;
• устойчивость к УФ лучам.

Еще один популярный метод – это монтаж кожуха из нержавеющей стали. Это средство помогает увеличить прочность всей конструкции и защитить трубу от влияния влаги и химических соединений. Кожух имеет диаметр немного больше, чем сама труба дымохода, поэтому его установка выполняется на внешние стенки последней. Образовавшееся пространство заполняется любым быстро твердеющим средством. К примеру, для этого часто используют герметик для ламината.

Одним из наиболее простых методов считается установка деревянных щитов. Они делаются из деревянного остова, поверх которого монтируются доски. Поверх них крепится шифер или другой кровельный материал. Важно, чтобы «оболочка» щита и кровельный материал дома были одинаковыми. Пространство, которое образовалось между щитом и дымоходом, нужно заполнить асбестом или войлоком. На швах деревянный каркас необходимо смазать толстым слоем жидкого стекла.

Монтаж защиты на основе базальта

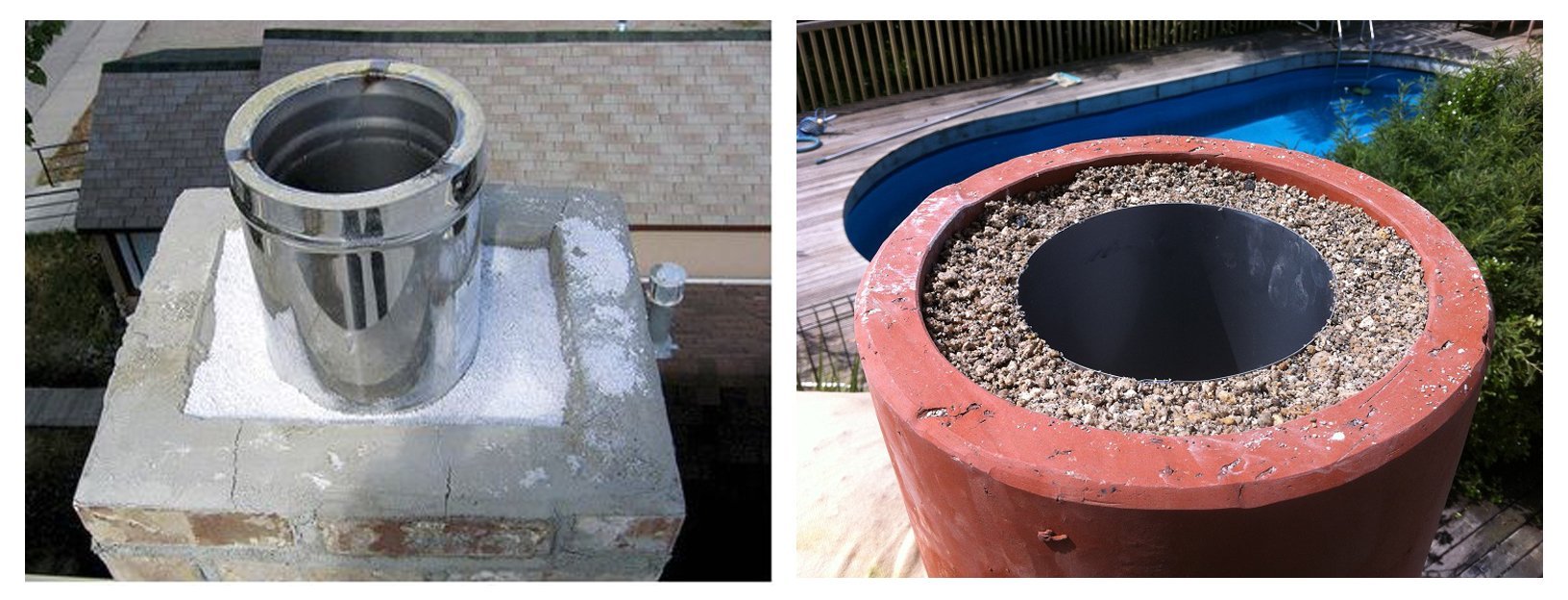

Последние из наиболее популярных средств защиты – это шлакобетонные и железобетонные плиты. Такое утепление дымохода снаружи позволяет добиться хорошего эффекта при небольших финансовых затратах. При монтаже блоков помните, что зазоры между ними и дымоходом должны быть минимальными. Свободное пространство заполняется сеткой или стальной проволокой. Кроме них зазоры заполняются глиной, песком или гипсом. На стыках между плитами наносим раствор цемента, а поверх самих плит потребуется нанести штукатурку.

4 Монтаж защиты – как продлить срок эксплуатации

Дымоходы в жилых зданиях нашей страны отличаются между собой по конструкции и материалу, из которого они изготовлены. Наиболее распространены кирпичные кладки, дымоходы в виде железной трубы и плиты из асбестоцемента. Утепление трубы домашнего дымохода напрямую зависит от материала, из которого изготовлен последний. В первую очередь рассмотрим, как устанавливать защитный материал на кирпичные дымоходы. Для этого есть несколько вариантов.

Защита дымохода штукатуркой

Первый метод заключается в нанесении штукатурки. Для этого на внешней стороне дымохода закрепите стальную стеку. Сверху потребуется наложить слой штукатурки толщиной не менее 3 см. Как только первый слой полностью высохнет, поверх него наложите смесь из  небольшого количества цемента, шлака и извести. Чтобы защита была более эффективной, нанесите третий слой из той же смеси. Как только он высохнет, его потребуется затереть, зашпаклевать и покрасить.

Второй способ основывается на использовании минерального утеплителя. Для этого на трубу нужно «надеть» несколько базальтовых листов. Снаружи к листам крепятся асбестоцементные плиты, а сверху на них наносится штукатурка. Хоть второй метод отличается свой сложностью, он дает несколько преимуществ. Во-первых, тепловые потери отопительной системы снижаются в 2 раза. Во-вторых, уменьшается вероятность скопления на трубе конденсата. В-третьих, в несколько раз увеличивается прочность дымохода.

Если вы рассматриваете, чем и как утеплить асбестоцементную дымоходную трубу на улице, то для этого вам потребуется воспользоваться таким методом. Для начала изготовьте металлический кожух. Возьмите лист оцинкованной стали и оберните его вокруг дымохода. Если дымоход очень высокий, то вокруг него потребуется обернуть несколько листов, уложенных в форме цилиндра. При этом каждый из верхних листов должен «заступать» на нижний на 10 см. Зазор между кожухом и дымоходом не должен составлять более 6 см. Пространство заполните минеральной ватой, плотно утрамбовывая материал. Поверх минеральной ваты залейте раствор из цемента.

Металлический кожух

Дымоходы, изготовленные из стали, можно защитить при помощи отдельной железной трубы большего диаметра. При этом разница в ширине между трубами не должна превышать 3 см. Пространство заполните базальтовой ватой. Так же, как и в предыдущем случае, тщательно утрамбовывайте материал между трубами.

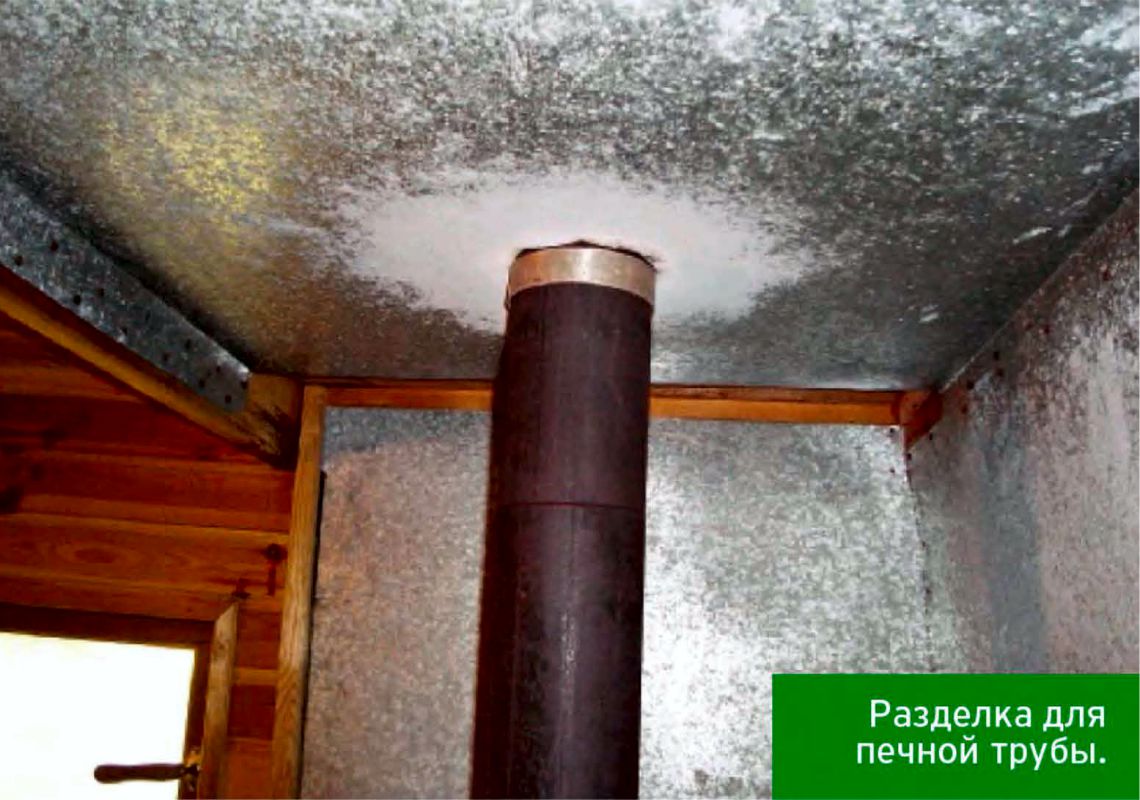

5 Как утеплить печную трубу на чердаке жилого дома

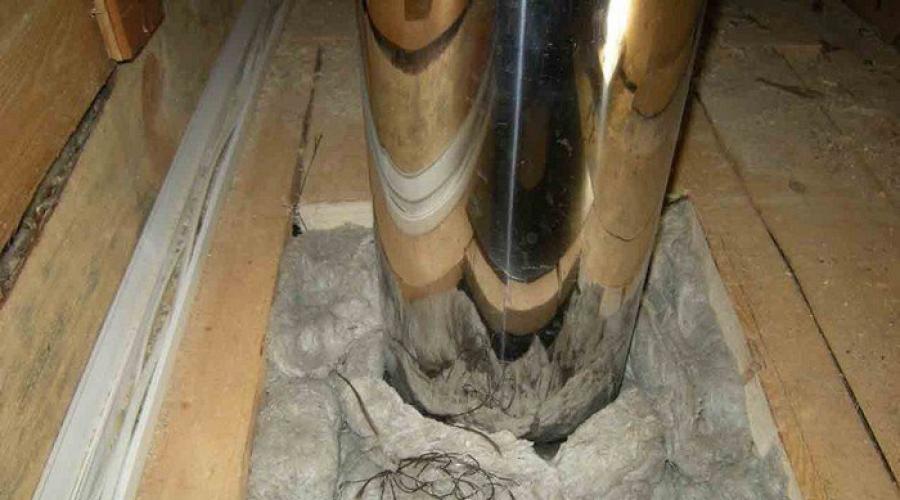

Помимо монтажа защиты снаружи здания, дымоходы зачастую требуют выполнения дополнительных мероприятий на чердаке. Это связано с тем, что в некоторых домах отсутствует обогрев этой части. Для защиты чердачной части дымохода рекомендуем использовать деревянные щиты. Они оптимально подойдут для таких работ, так как осадки не добираются до чердака. Следовательно, вода не попадет на деревянный каркас. Для начала изготовьте каркас. Возьмите несколько деревянных брусков, длина которых должна быть не меньше, чем высота дымохода на чердаке.

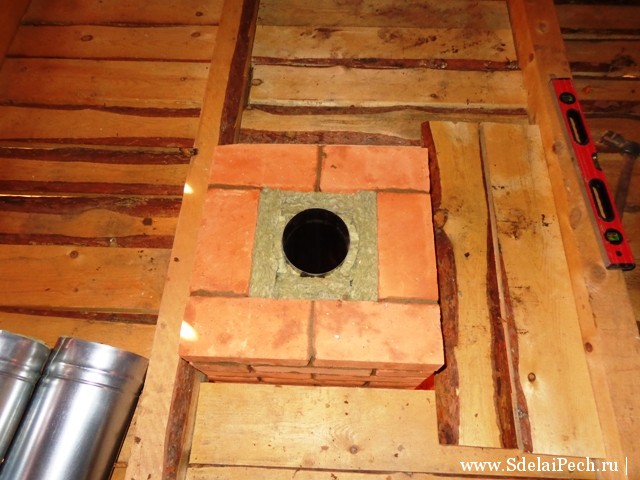

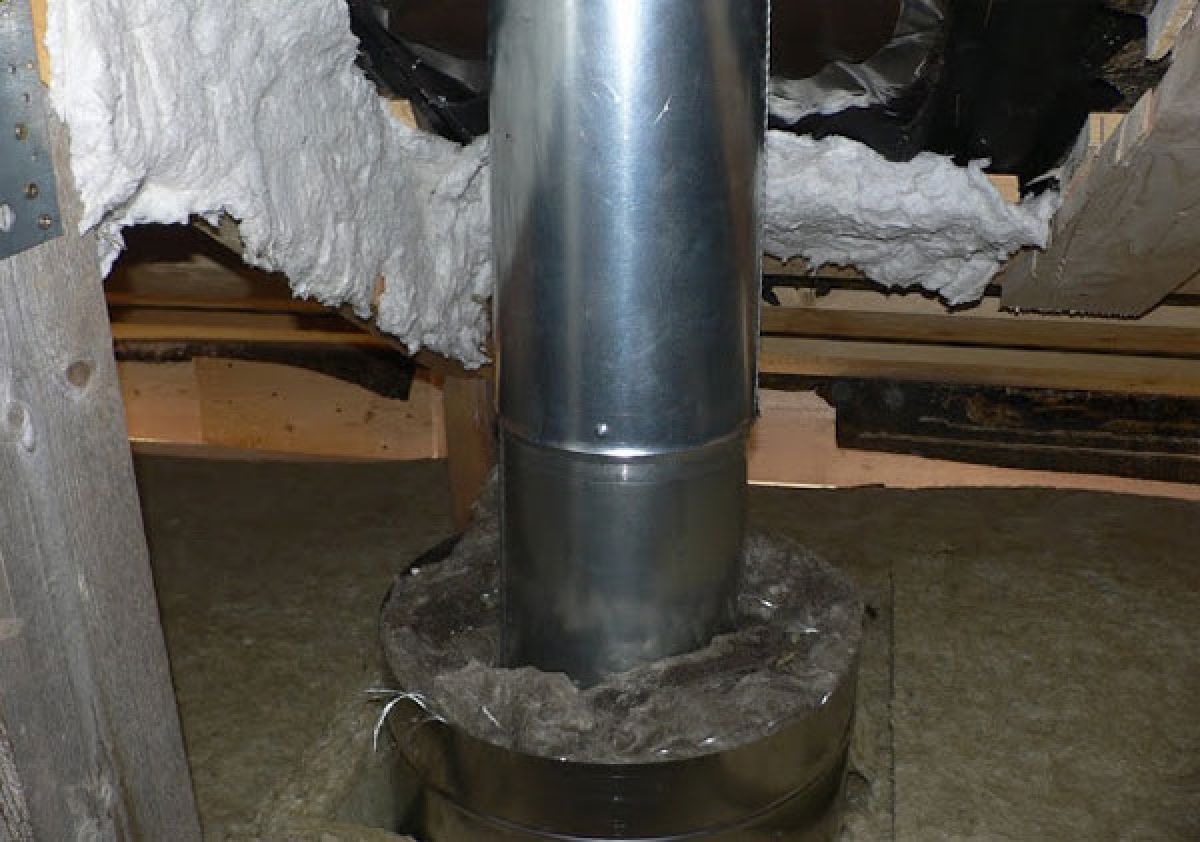

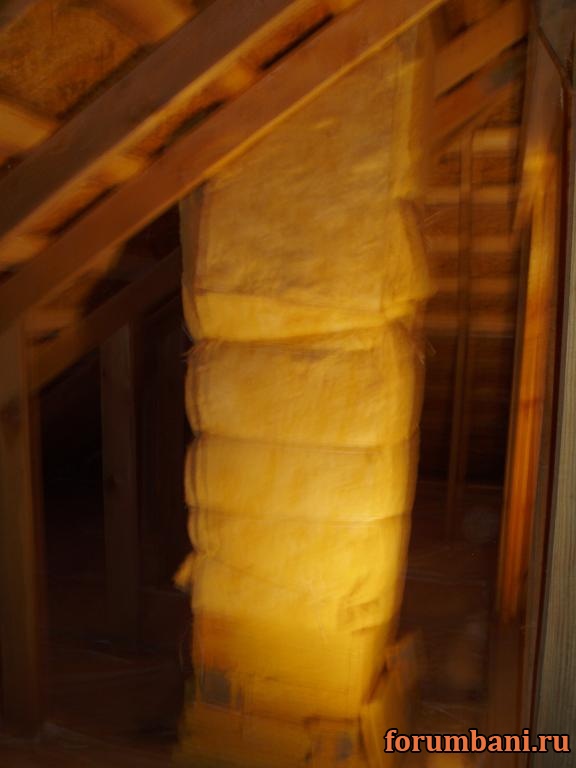

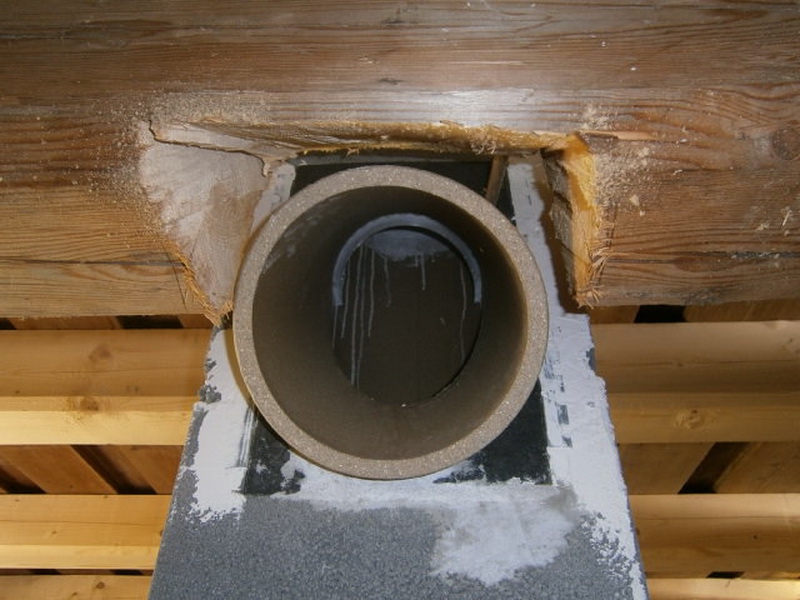

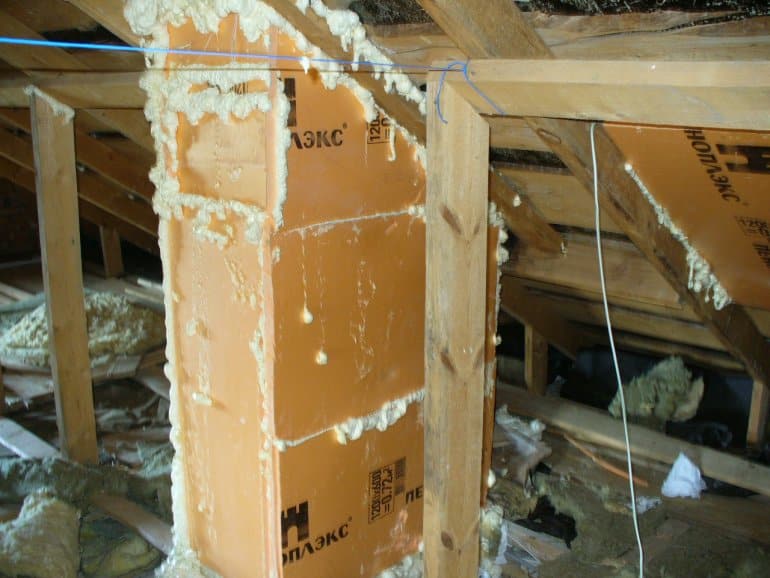

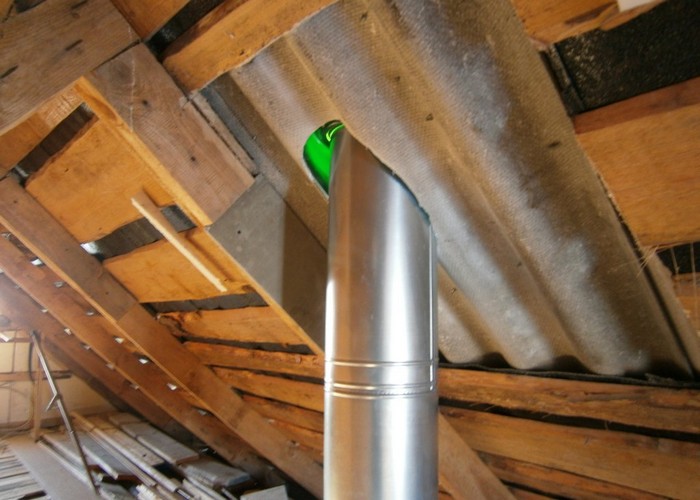

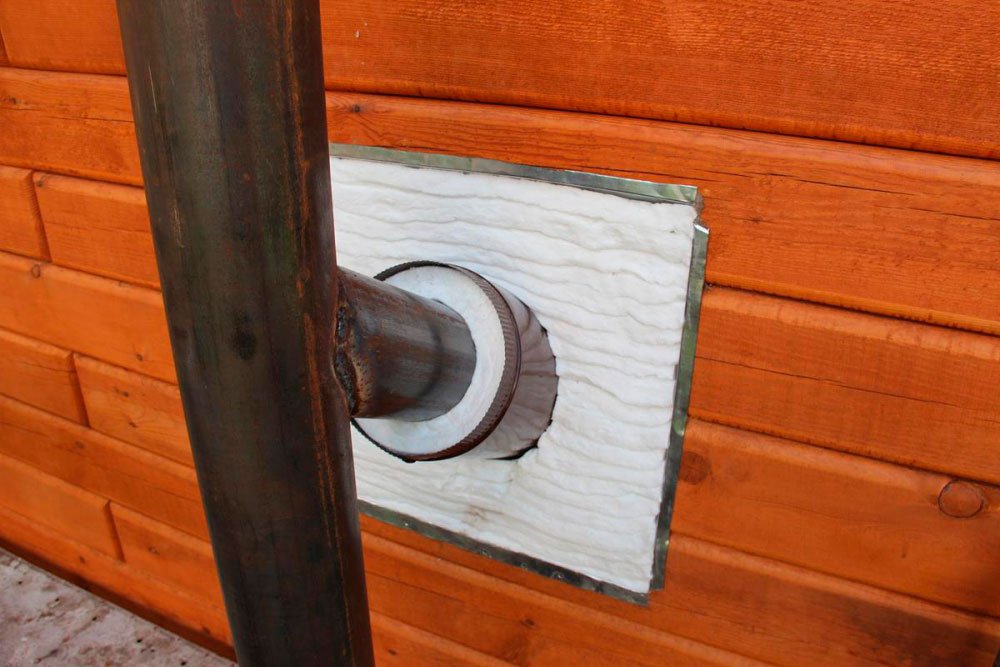

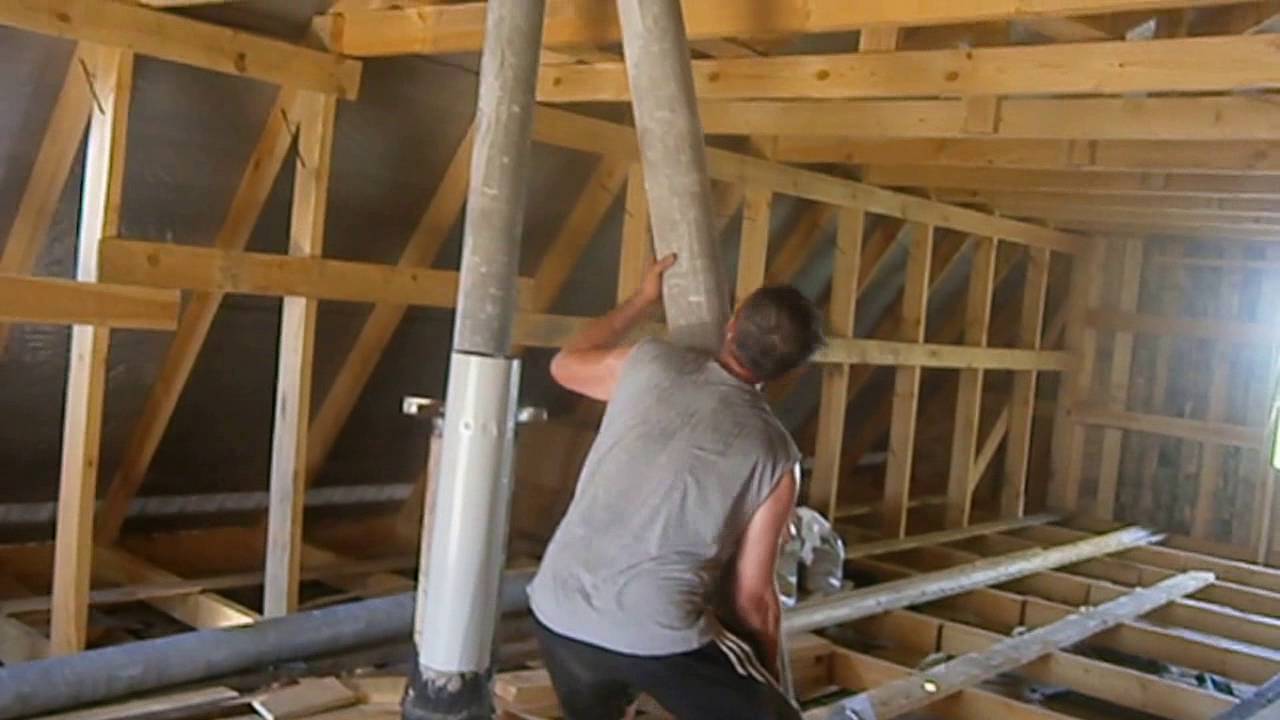

Дымоход проходящий через чердак

После этого изготовьте сами щиты из досок, обработанных прозрачным защитным лаком. Соедините брусья с досками, сделав высокую коробку. Установите конструкцию вокруг дымохода. Расстояние между двумя изделиями должно составлять не более 3 см. Образовавшееся пространство заполните войлоком и песком, после чего верхнюю часть заполните минеральной ватой. В конце останется загрунтовать щит и нанести на него краску. Если же чердак не используется для проживания, то можно обойтись и без декоративного оформления конструкции.

способы утепления металлической и кирпичной снаружи

Для сооружения дымохода в частном доме используются самые разные материалы, но часто хозяева не заботятся об утеплении конструкции. С дровяными печами в этом не было особой необходимости, но из современных отопительных котлов уходят газы с совсем другими характеристиками.

Зачем нужно утеплять дымоходную трубу?

Через вертикально расположенные дымоходы наружу выводятся вредные продукты горения. Каналы под воздействием атмосферы и проходящих в них газов со временем разрушаются. Этому способствует разница между температурой внутри и снаружи, отчего скапливается конденсат. Чтобы увеличить срок службы, добиться оптимального функционирования конструкции, утепляют трубы дымохода из любых материалов своими руками.

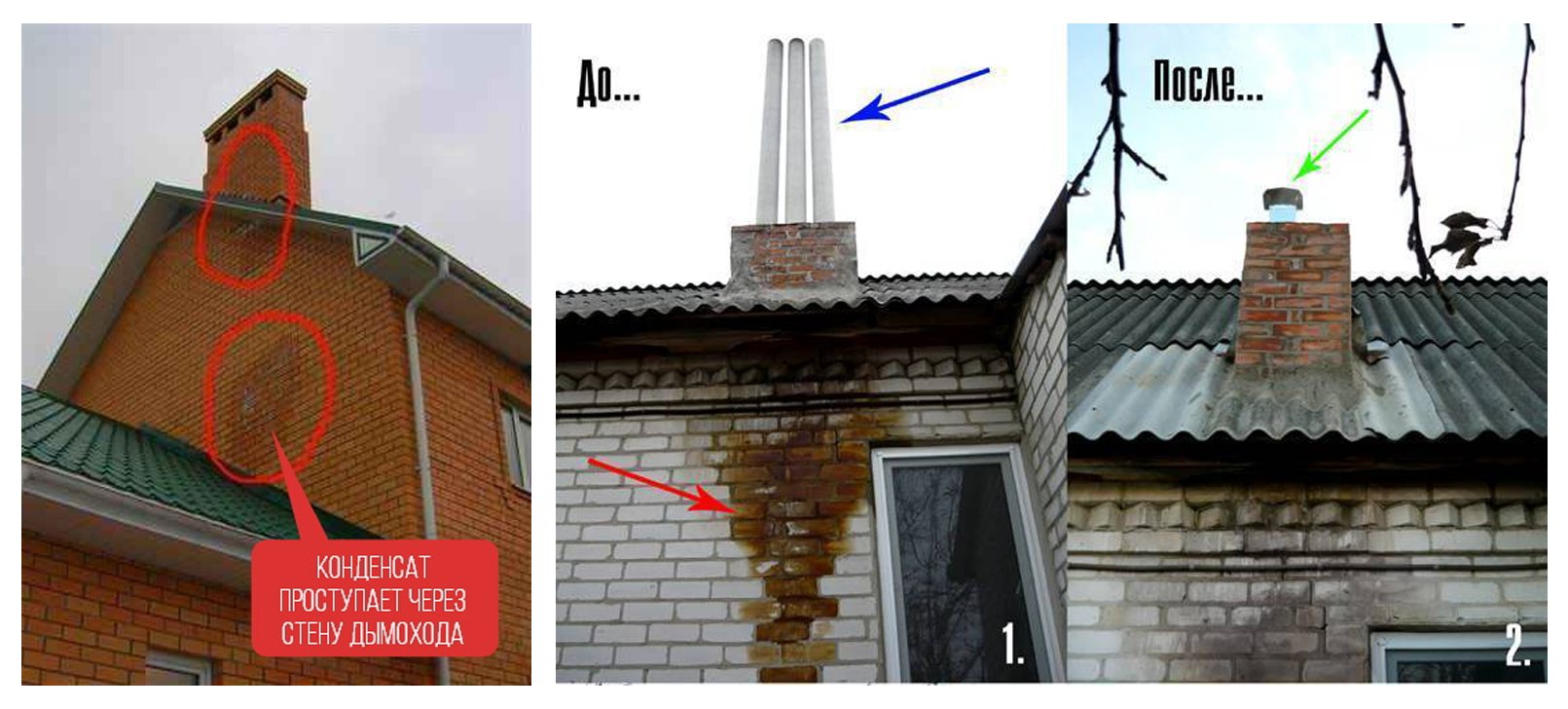

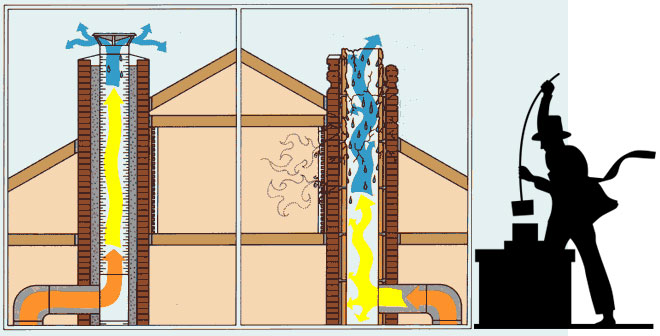

Для сравнения: так выглядят неутепленные конструкции и с термоизоляцией в обшивке

В каналах, не защищенных утеплителем, смещается точка росы, то есть место, где скапливается влага. Температура уходящих газов из газового или пиролизного котла редко превышает 200°, тогда как для дровяных печей она находится в пределах 600°. Это значит, что место образования точки росы находится тем ниже, чем меньше разогреты уходящие газы. Чтобы ее поднять, трубу утепляют.

В холодном дымоходе влага оседает на стенках, если использован кирпич, впитывается в него. Зимой она расширяется и начинается разрушение. К сырой поверхности хорошо прикрепляется сажа, на которой собираются летучие продукты от сгорания топлива. Среди них очень агрессивные кислоты, способные разрушить даже металлические изделия.

Утепленная конструкция не требует постоянной очистки от сажи. Она не нагромождается внутри, выгорает. Ускоряется прогревание канала, появляется хорошая стабильная тяга даже после продолжительного перерыва. Как следствие, повышается эффективность использования отопительных установок.

На способ утепления влияет расположение дымохода

Особенно нуждаются в теплоизоляции трубы, пристроенные к наружной стене здания. Все же, независимо от размещения, оптимальный вариант – утепление на всей протяженности, даже если большая часть газоотвода расположена под крышей дома.

Чем снаружи утеплить дымоход?

Для теплоизоляции преимущественно используют:

• обшивку плиточными материалами;
• возведение деревянного щитового каркаса вокруг конструкции;
• установку внешней трубы с большим диаметром;
• известково-шлаковую штукатурку.

В качестве наполнителей используют теплоизоляционный материал с волокнистой структурой: минеральную или стекловату. Также пространство между каркасом и дымоходом можно заполнить сухим песком, керамзитом, дробленым кирпичом.

Утепление кирпичной конструкции минеральной ватой

Ограничения в выборе теплоизоляции касаются материала дымовой трубы. Учитываются требования пожарной безопасности, выполнение которых необходимо в полной мере, чтобы не произошло возгорание.

Принимают во внимание и другие факторы:

1. Температура газов на выходе. С ее возрастанием требуется меньший слой теплоизоляции, но возрастают требования к огнезащите и жаростойкости материала.
2. Расположение. Конструкции снаружи дома прогреваются хуже, поэтому понадобится более качественное утепление.
3. Материал. Вид теплоизоляции применяется в зависимости от возможности монтажа на конструкции.

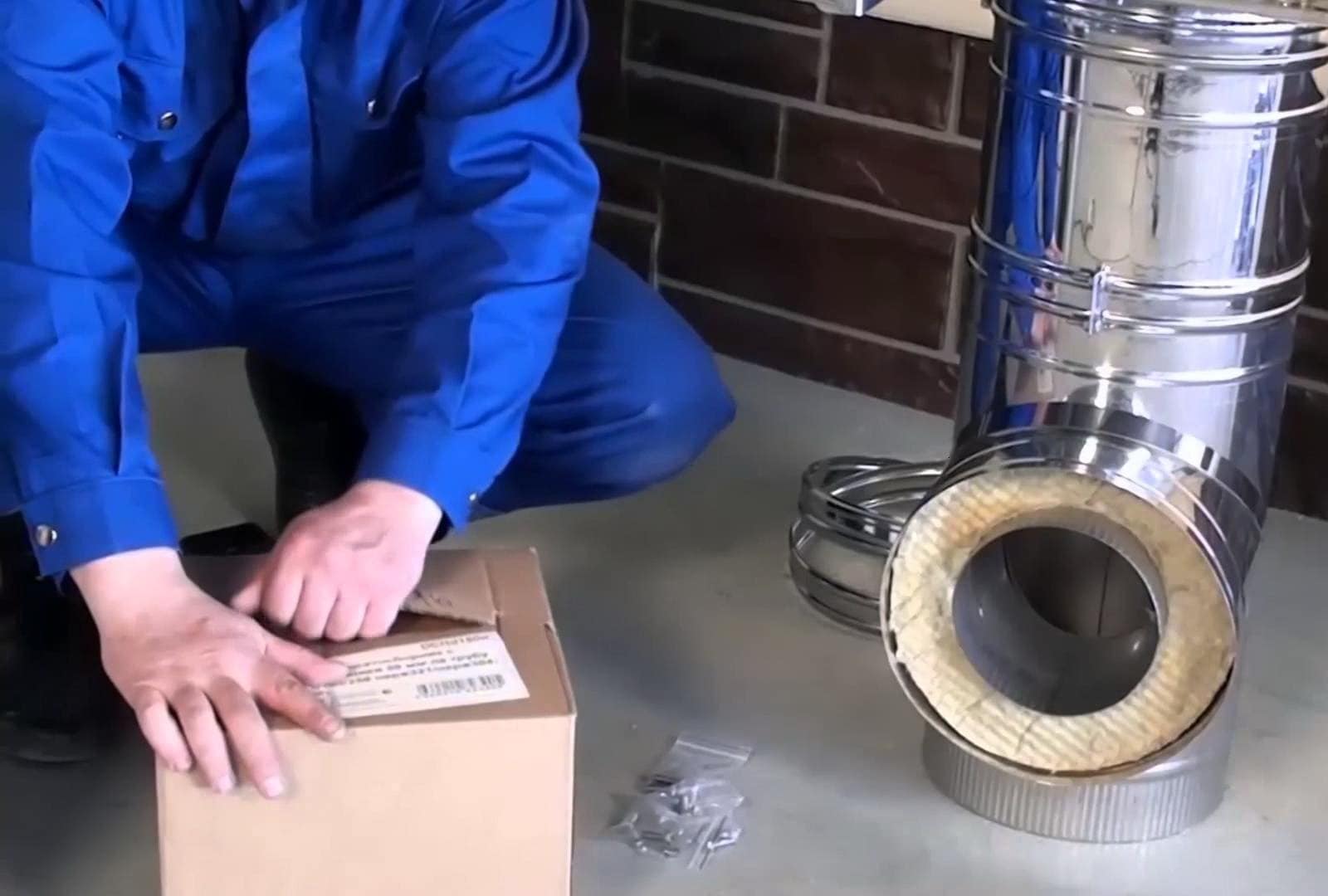

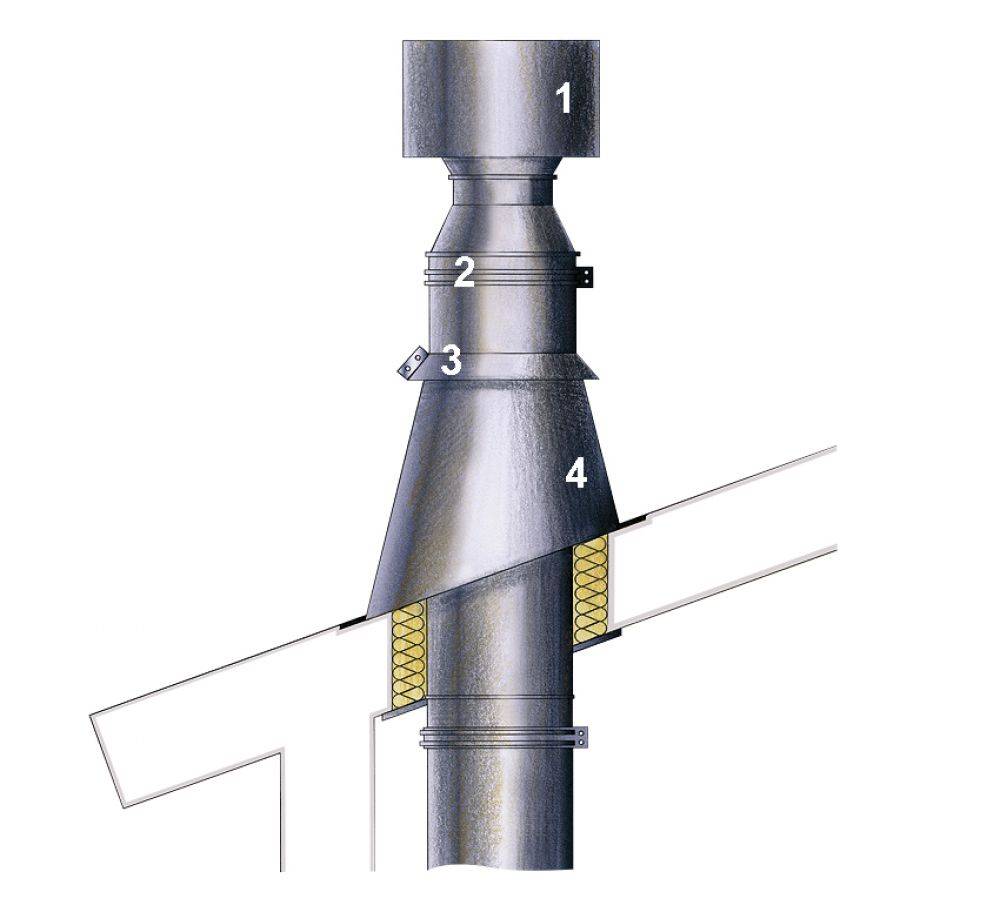

Устройство сэндвич-трубы промышленного изготовления

*

Для некоторых утеплителей не нужна дополнительная защита от внешней влаги и пароизоляция. К ним относятся металлические футляры. Деревянный щит лучше покрыть атмосфероустойчивой эмалью, а шлакобетонные плиты – тонким слоем штукатурки. Базальтовая вата и другие подобные утеплители нуждаются в обязательной защите от внешних воздействий.

Рассчитать необходимое количество теплоизоляционного материала несложно. Для прямоугольного сооружения определяют все параметры, узнают общую площадь. У круглой конструкции измеряют рулеткой окружность, умножают на высоту. При известной площади остается учесть необходимую толщину утеплителя.

Два способа утепления кирпичного дымохода

Применяются преимущественно варианты с оштукатуриванием или минеральная вата. При любом выбранном методе начинают с очистки канала. Если этого не сделать, после утепления каналы быстрее прогреваются, оставшаяся внутри сажа начинает быстро выгорать. Наступают негативные последствия: повышенная температура, возрастает задымленность.

Готовят наружную поверхность: сильно поврежденные кирпичи удаляют, заменяют новыми. Дальше под утепление минеральной ватой проводят оштукатуривание, кроме случая, когда использовался облицовочный кирпич. Этим добиваются одинакового расстояния от утеплителя до стены, дымоход будет прогреваться равномерно. Используется известково-песчаный или цементный раствор.

По периметру на подвесах закрепляют профиль. Операция подобна той, что проводится перед обшивкой стен гипсокартоном. Понадобится шуруповерт и саморезы с пластмассовыми дюбелями, а также сверло по бетону соответствующего диаметра. Максимальное расстояние между профилями не должно превышать 60 см.

В пространство между ними укладывается базальтовая вата толщиной не менее 5 см, которую предварительно нарезают на куски нужных размеров. Важно добиться плотной укладки, чтобы не образовались пустоты, которые станут мостиками холода. Крепление к поверхности осуществляют фольгированным строительным скотчем, кусочками проволоки или дюбель-грибками.

Важный момент, игнорировать который недопустимо – укладка снаружи гидроизоляционной мембраны. Иначе минеральная вата, которая хорошо впитывает воду и плохо ее отдает, станет влажной и значительно потеряет теплоизоляционные характеристики.

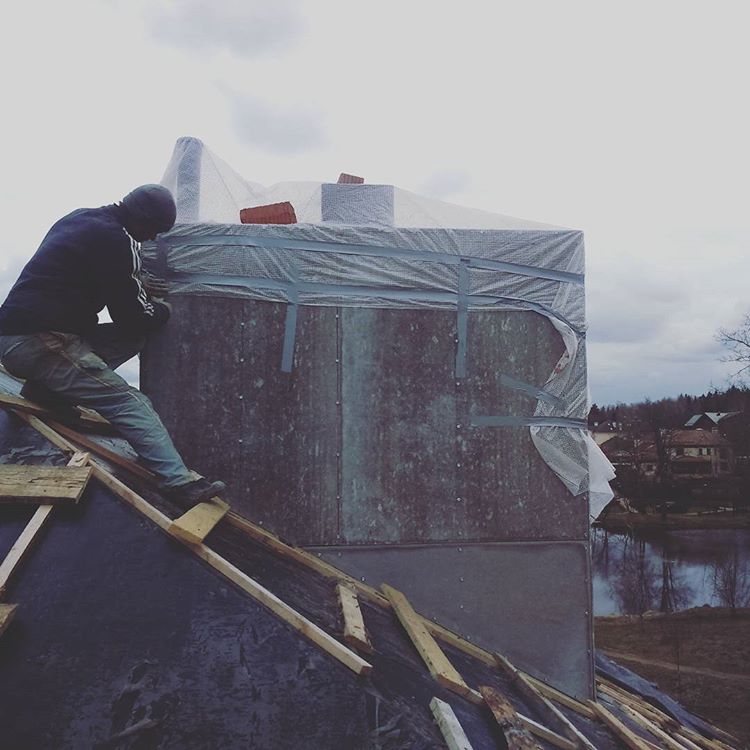

Кирпичная труба утеплена и обшита жестью

Заключительный этап – внешняя отделка. Популярно профилированное железо, которое монтируют на ранее установленный металлопрофиль. Такое оформление выглядит красиво, защищает от ветра. Между профлистом и утеплителем оставляют зазор 25 мм, через который выводится влага, что попадает внутрь.

Для отделки снаружи допускается использование других материалов. Закрепленный базальтовый утеплитель обкладывают декоративным кирпичом, шлакобетонными блоками или асбестоцементными плитами. В последнем случае минимальная толщина стенок 40 мм.

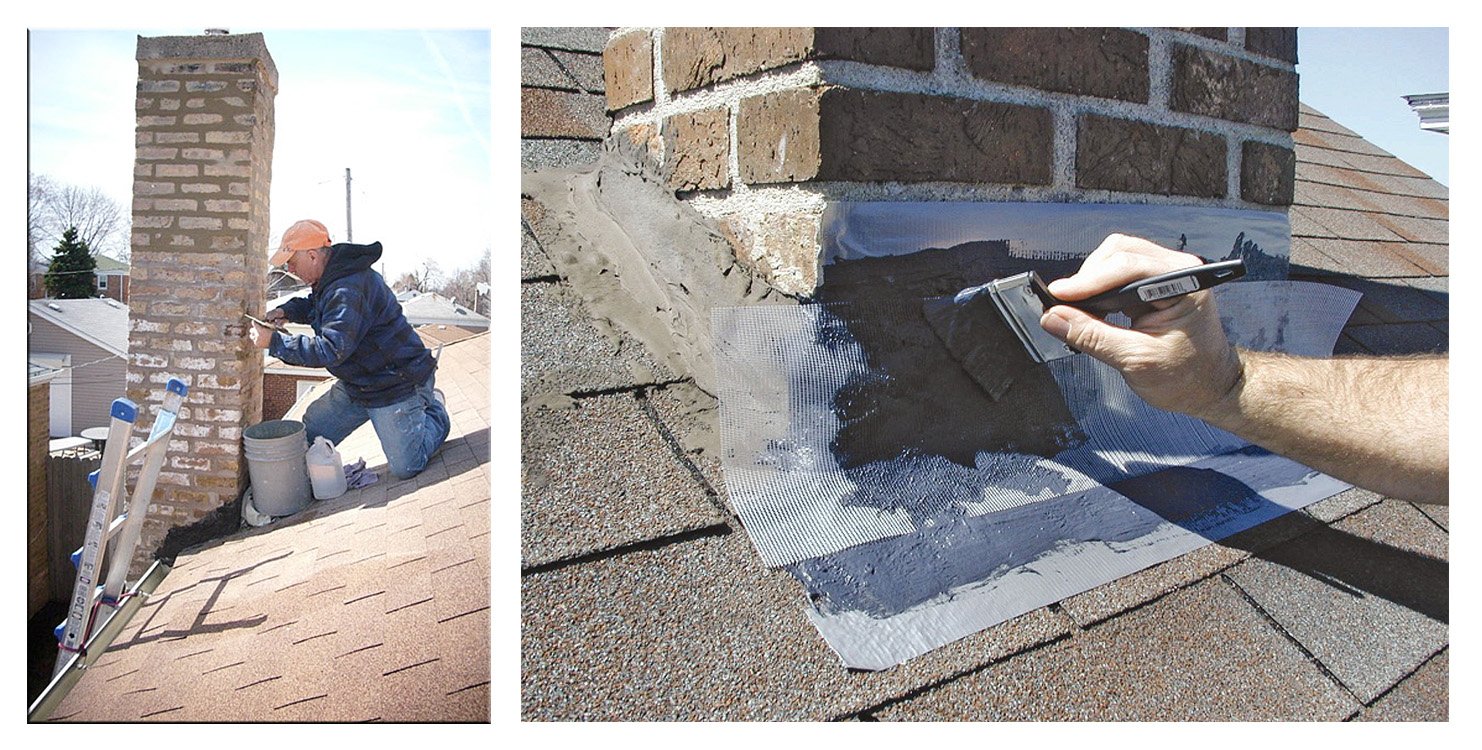

Штукатурка утеплит кирпичную трубу

Утепление трубы кирпичного дымохода штукатуркой проще. Поверхность предварительно очищают, наносят слой грунтовки глубокого проникновения. На стенах фиксируют дюбелями армированную сетку, набрасывают раствор из цемента, извести с наполнителями из шлака или других жаростойких материалов. После высыхания первого слоя заделывают возможные трещины, наносят второй, уже тоньше.  Кирпичную конструкцию по штукатурке окрашивают в тон кровли здания.

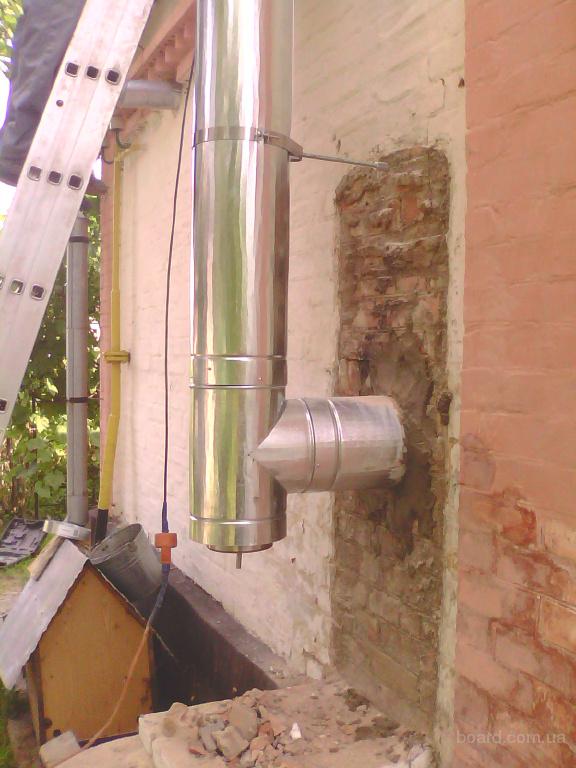

Как правильно утеплить стальной дымоход

*

Выполняя работы, учитывают, что металл нагревается до 300°. Используют абсолютно негорючие материалы: различные виды минеральной ваты и волокнистых утеплителей, шлакобетонные плиты. Применяется также специальная жаростойкая штукатурная смесь. Для выполнения по варианту «сэндвич» используют железную трубу большего размера, желательно из нержавеющей стали.

Металлические конструкции часто устанавливаются совместно с отопительными приборами, которые используются периодически: каменка в бане, декоративные печи и камины. Доступный вариант в этом случае – нанесение специальной штукатурки. Способ несложный и легко выполняется даже людьми без опыта:

• на поверхности закрепляют стекловолоконную армированную сетку;
• смесь, купленную в магазине, согласно инструкции добавляют в воду и взбивают миксером до получения плотной однородной массы;
• шпателем несколько раз наносится черновой слой с перерывами для просушки;
• формируют чистовую поверхность.

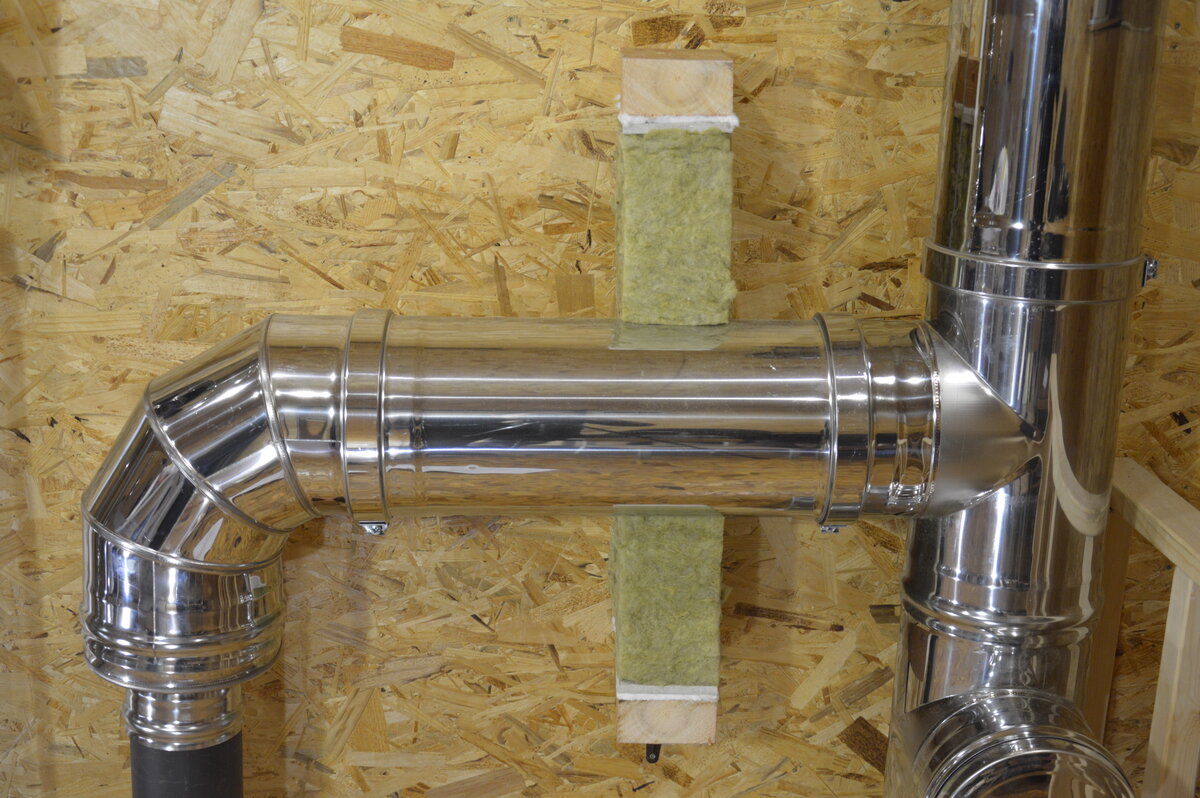

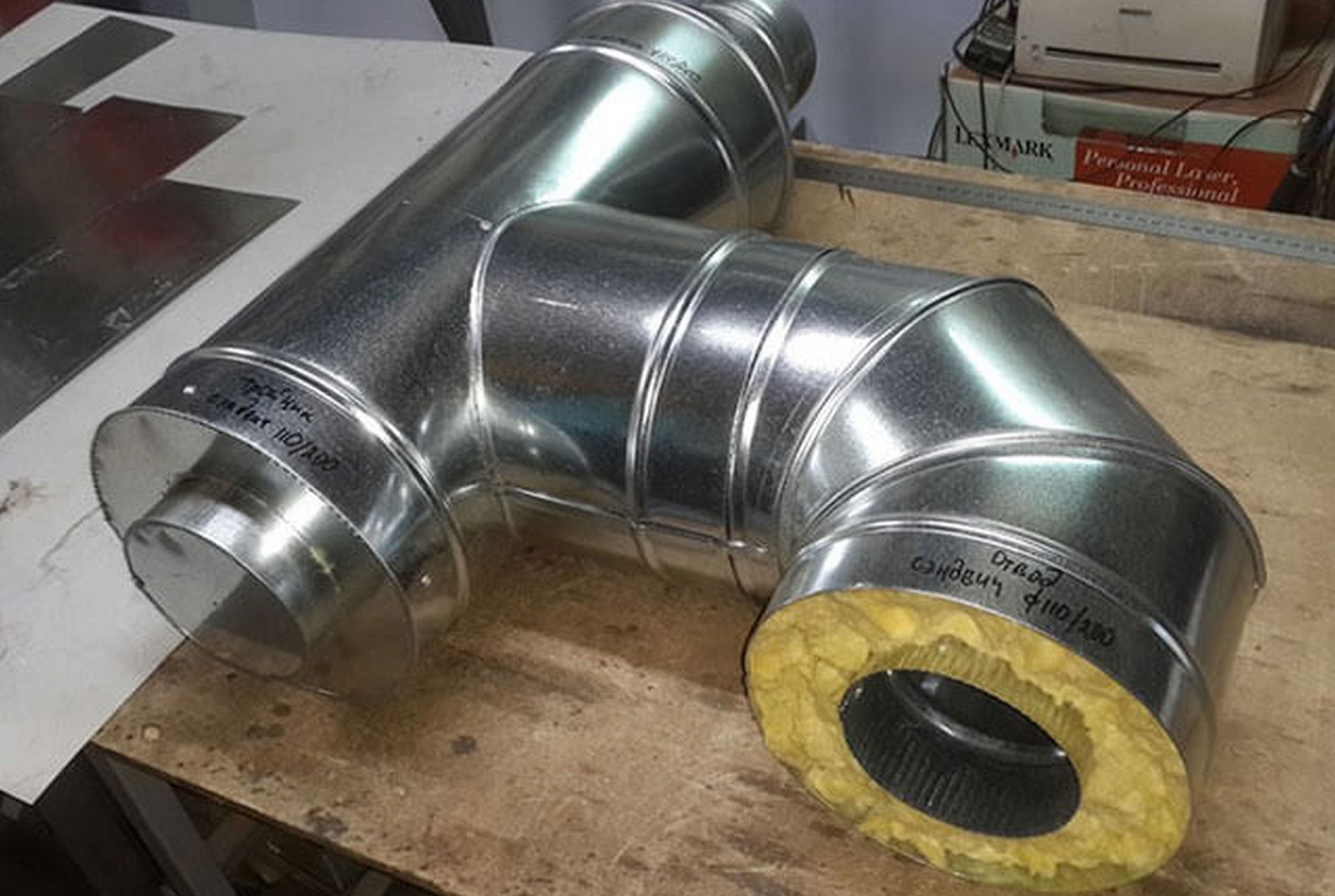

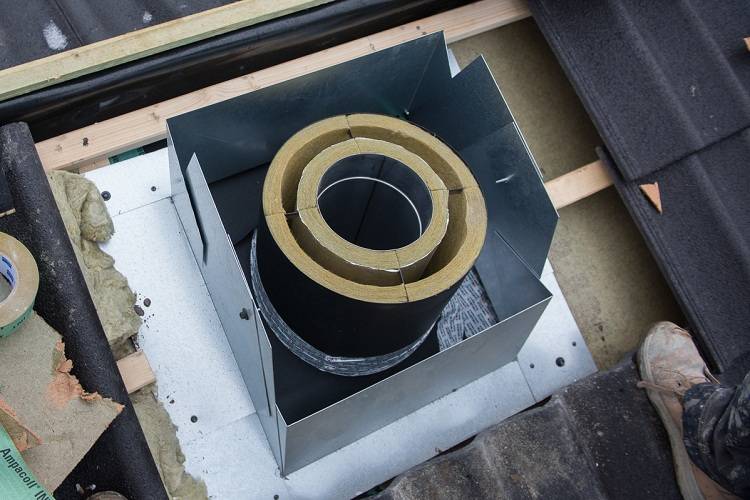

Создание сэндвич-дымохода

Популярный и наиболее эффективный способ утеплить металлическую конструкцию, которая постоянно используется  – футляр из стальной трубы. Изделие большего диаметра служит защитой, меньшего размера – дымоотводом. Между ними размещают минеральную вату, битый кирпич, керамзит. Конструкция полностью пожаробезопасна, обмотку защищает оцинкованное железо или нержавеющая сталь.

Сэндвич-дымоход формируется в несколько приемов:

• в кровле и ее перекрытии расширяют отверстие, чтобы диаметр превышал размеры канала на 250 мм;
• основная металлическая труба изолируется базальтовой ватой слоем от 5 см;
• теплоизолятор фиксируют проволокой, которую оборачивают по кругу;
• надевают стальной кожух, если железо тонкое, устанавливают адгезивную ленту, закрепляют стяжными хомутами.

Особого подхода к утеплению газоотвода требует парилка. Самый удачный вариант – стальной дымоотвод железной трубы в футляре, причем оцинковку для кожуха применять запрещается. Повышенная температура и влажность приводят к выделению вредных веществ. Рациональный вариант – нержавеющая сталь.

Асбестоцементный дымоход – правильная теплоизоляция

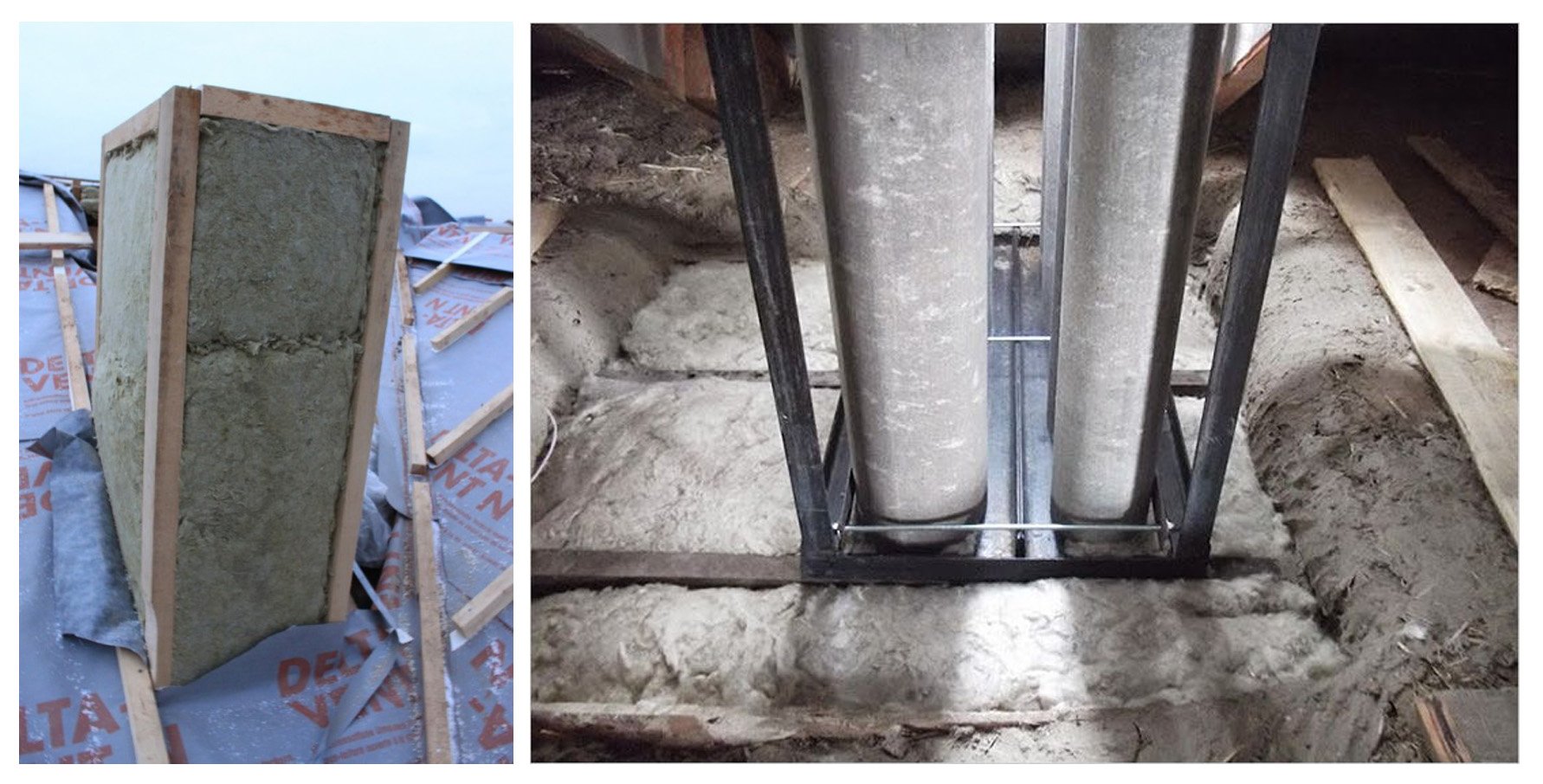

Конструкцию утепляют каркасным способом. Перед выполнением основных работ трубу тщательно чистят. Дальнейшие действия:

1. Для изготовления защитного кожуха используют оцинкованные листы. Заготовки размечают с расчетом, что между внутренней и наружной стенками будет расстояние 6 см или больше. По высоте – стандартная ширина оцинковки – 1 метр.
2. Устанавливают защиту, начиная с нижней части. Каждый отрезок плотно заполняют минеральной ватой. Секции соединяют болтами.
3. Верхнюю часть закрывают цементным раствором, чтобы не намокал утеплитель. Слой формируют с небольшим наклоном наружу, чтобы не застаивалась вода.

Утеплитель без обшивки используется как временная мера

*

Часто можно наблюдать, что утепление асбестоцементной дымовой трубы выполнено простой обмоткой минваты, которая зафиксирована стяжками. Подобный вариант допускается на чердаке, причем в отношении любого материала. Снаружи такая конструкция долго не прослужит: она намокает, страдает от ветра.

Как избежать распространенных ошибок – рекомендуют мастера

Перед утеплением, особенно асбестоцементного или стального дымохода, убеждаются в правильности установки конструкции. Газоотводящая труба должна соответствовать правилам пожарной безопасности и другим технологическим нормативам.

Рекомендуется использовать утеплители, которые дышат, не накапливают влаги. В других случаях обязательно оставляют вентиляционные зазоры не менее 25 мм. Применяют материалы, которые доступны для самостоятельной укладки. Придерживаются инструкции производителя.

Среди минеральных утеплителей наиболее эффективна базальтовая вата. Она несколько дороже обычной минеральной, но при небольшом расходе это не играет существенной роли. Зато наяву значительные преимущества:

• возгорание возможно при очень высокой температуре;
• имеет повышенную плотность;
• значительная паропроницаемость.

Базальтовая вата хороша для теплоизоляции как снаружи, так и на чердаке

Даже самая качественная теплоизоляция не продлевает срок службы конструкции, когда она предварительно не приведена к надлежащему состоянию: требуется прочистка, замена разрушенных элементов.

Работу по наружному утеплению дымохода проводят сразу после его возведения. Спустя несколько лет начинаются разрушительные процессы, которые теплоизоляция уже не остановит. Понадобится ремонт или полная замена конструкции.

Чем утеплить трубу дымохода: необходимость, преимущества, материалы

На чтение 9 мин. Просмотров 85 Опубликовано 12.03.2020 Обновлено 29.02.2020

Как правило, для обогрева частного дома в холодное время года устанавливается газовый или твердотопливный котел. Необходим надежный и качественный канал для отвода продуктов горения. Конструкция должна быть прочной и долговечной, чтобы могла прослужить на протяжении всего срока эксплуатации здания. Теплоизоляция дымохода помогает достичь данных целей, без больших затрат на строительство и последующее обслуживание. Современный рынок насыщен теплоизоляторами, различающихся по внешнему виду, свойствам и техническим характеристикам. Чтобы не растеряться в многообразии предлагаемой продукции следует ознакомиться с ее особенностями, правилами монтажа, достоинствами и недостатками.

Необходимость и преимущества утепления трубы дымохода

В утепленном дымоходе не образуется конденсат, поэтому материалы дольше служат

При возведении собственного особняка многие владельцы земельных наделов недооценивают роль и значение коммуникаций для отвода выделяющихся в процессе сгорания топлива газов. Оставляя открытую для воздействия окружающей среды трубу, они рискуют потерей недвижимости и собственной жизнью.

Утепленная труба для дымохода — это необходимость, обоснованная следующими факторами:

• Труба сильно охлаждается в зимние холода. На ее нагрев уходит большое количество энергии, что влечет за собой снижение температуры теплоносителя и увеличенный расход топлива.
• Разница между внутренней и внешней температурой стенок трубы приводит к образованию конденсата. При его смешивании с дымом образуется едкая субстанция, которая разъедает даже нержавеющую сталь.
• На образующейся в канале влаге оседают твердые частички продуктов горения, что приводит к появлению твердых отложений. Ухудшается тяга, возрастает риск полного засорения трубы и задымления помещения, где установлен котел.
• Точка росы находится низко, так как выходящие из топки газы быстро остывают. Утепленный дымоход лишен точки росы как таковой, потому что его температура одинакова на всем протяжении, а внутренние стенки не контактируют с холодным воздухом.
• Наиболее уязвимы кирпичные каналы. Влага впитывается в кирпич, а при замерзании разрывает материал, вызывая медленное, но неуклонное разрушение всей конструкции.

Если сразу после возведения утеплить дымоход, увеличится производительность печи и повысится безопасность обитателей дома.

Материалы для утепления

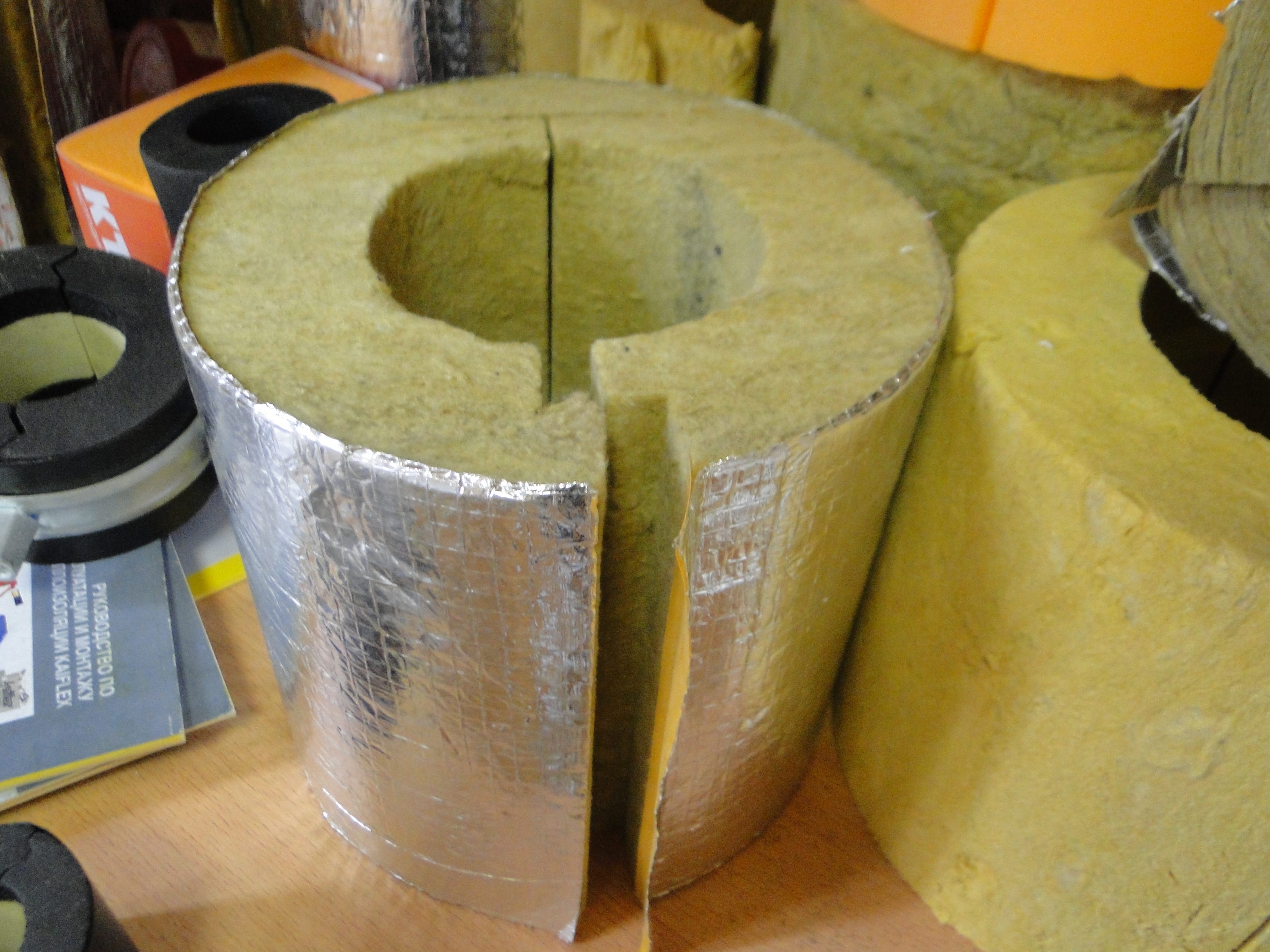

Фольгированная минеральная вата — скорлупа для труб

От правильного выбора термоизоляции во многом зависит расход топлива, эффективность работы и срок службы сооружения.

Материал должен отвечать таким качествам:

• низкая теплопроводность;
• небольшой вес;
• водостойкость;
• огнеупорность;
• экологическая чистота;
• возможность обустройства своими руками.

На цену не стоит обращать внимания, так как в первую очередь приоритет отдается надежности и долговечности.

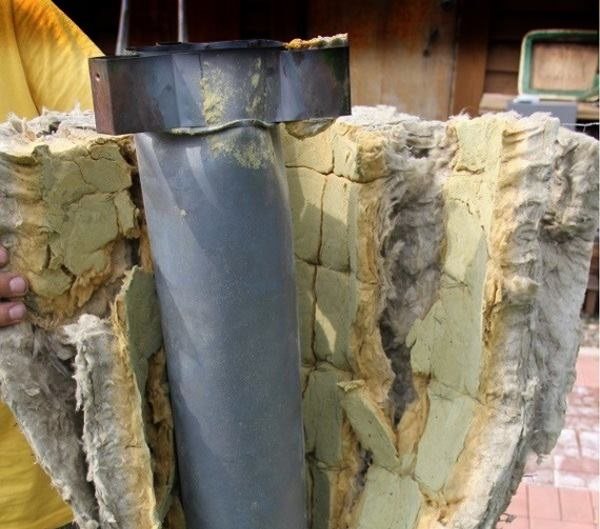

Дымоход без утепления — разрушение материалов привело к вытеканию конденсата

Чтобы утеплить трубу дымохода, используются такие материалы и технологии:

• Штукатурка. Выбираются смеси фасадного типа, одинаково устойчивые к жаре, холоду и влажности. Штукатурка применяется для отделки каналов из кирпича и камня. Раствор накладывается на арматурный каркас из сетки или решетки. Данная методика отличается высокими трудозатратами и низкой эффективностью. Используется редко, в большей части для создания единого стиля дворовых построек.

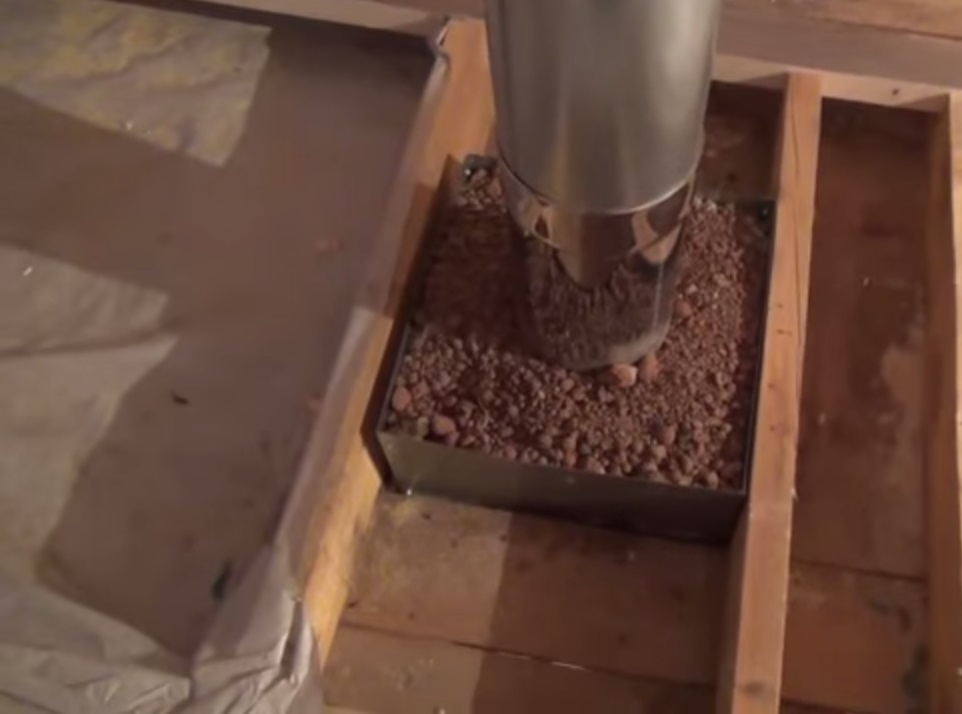

• Керамзит. Аналогом является битый красный кирпич и дробленый шлак. Изначально делается кожух из металла, пластика или водостойкого гипсокартона. Затем материал засыпается в кожух и уплотняется. Минус в том, что наполнитель впитывает влагу и постепенно оседает под собственным весом, теряя при этом изоляционные качества.
• Минеральная вата. Современный, идеальный во всех отношениях теплоизоляционный материал, подходящий для отделки труб любой конфигурации и состава. Применяются маты, рулоны и уже готовые цилиндры (скорлупы). Лучшие показатели имеет базальтовая вата, изготовленная из доломитовых горных пород. Утеплитель прикручивается, приклеивается или обматывается вокруг трубы, после чего закрывается внешним защитным экраном. Обязательным условием монтажа минваты является использование мембранной пленки для отвода влаги.

Выбирая материал для утепления, необходимо объективно оценить свои навыки и объем работ. Возможно, потребуется привлечь помощника, чтобы соблюсти технологию и меры безопасности во время выполнения сложных манипуляций.

Конструкция утепленного дымохода и её особенности

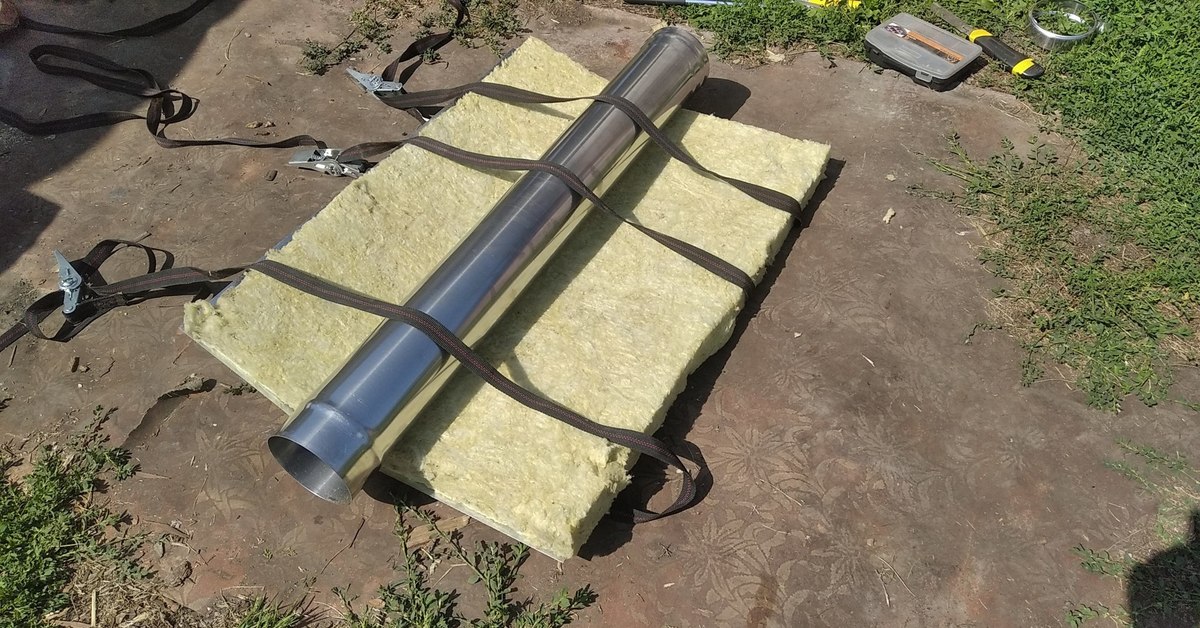

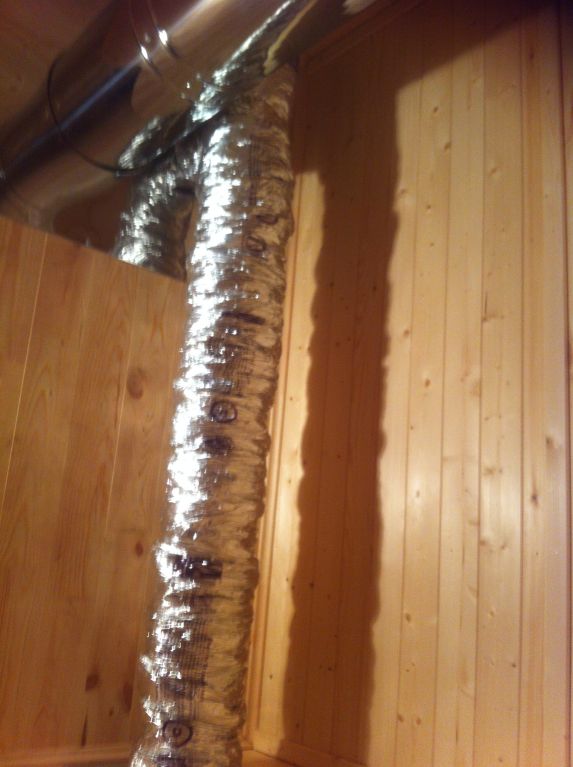

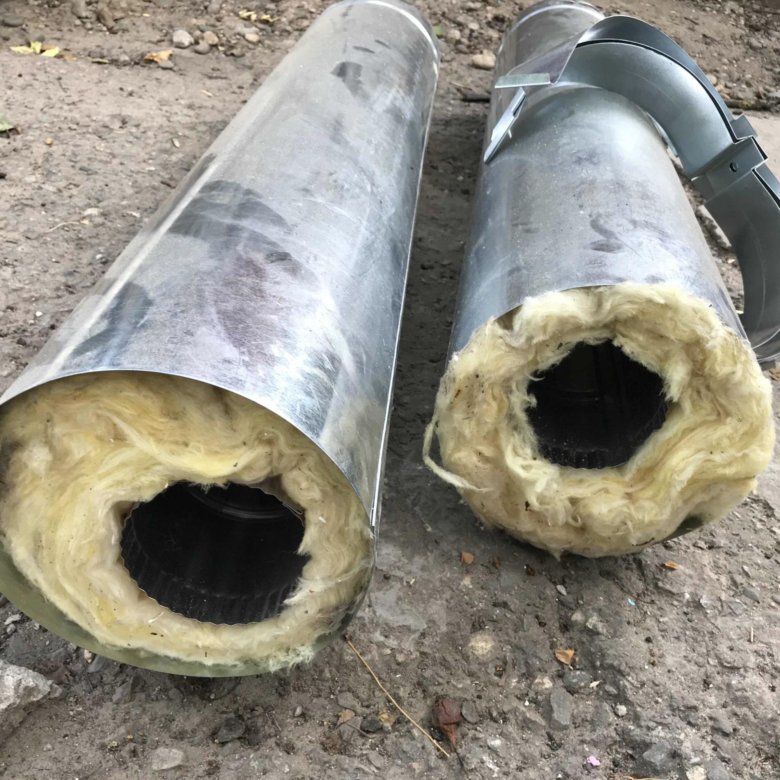

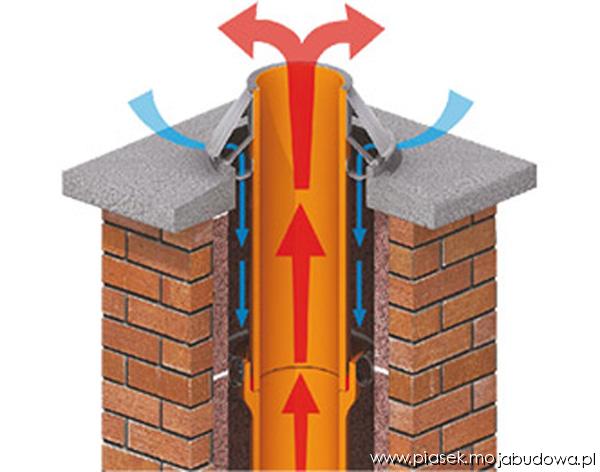

Труба в трубе с утеплителем из базальтовой ваты

Независимо от типа котла необходимо делать теплоизоляцию дымохода. В окончательном виде эта конструкция состоит из таких частей:

• Канал для удаления дыма. Является внутренней частью, которая может иметь круглое, квадратное и прямоугольное сечение. Изготавливается из материалов, которые выдерживают сильный жар, возникающий при сгорании топлива. На своем протяжении внутренняя оболочка может иметь разный состав, но должна сохранять одинаковую площадь канала.
• Внешняя оболочка. Предназначена для удержания и защиты внутреннего наполнения от воздействия природных факторов — влаги, ультрафиолета, насекомых, птиц и животных. Как правило делается в форме, соответствующей внутреннему каналу. Крепление внешней оболочки осуществляется так, чтобы исключить образование мостиков холода. При этом кожух следует делать таким, чтобы он не портил внешний вид дома, а органично дополнял его своим дизайном.
• Слой утеплителя. Служит для создания термоизоляционного барьера между внутренним каналом и внешней оболочкой. С одной стороны наполнитель предотвращает перегревание конструкций, соприкасающихся с дымоходом. С другой — внутренний канал не контактирует с холодным воздухом улицы. Благодаря этому труба не остывает, тяга улучшается, исключается образование конденсата и сажи.

По своей конструкции дымоходы подразделяются на внутренние и внешние.

В первом случае труба проходит вертикально по всей высоте здания сквозь плиты перекрытия, чердак и крышу. Этот вариант хорош тем, что на протяжении канала отсутствуют углы и изгибы. Такие сооружения отличаются качественной тягой, легкостью чистки и профилактического обслуживания. Минус в том, что приходится делать отверстия в несущих конструкциях и выполнять сложные гидроизоляционные работы. Вопросы теплоизоляции решаются в зависимости от типа отопления в доме. При наличии водяного контура в жилых комнатах трубу лучше изолировать, оставив открытой на чердаке, чтобы обеспечить его прогрев. Когда в здании стоят печки на твердом топливе, горячую трубу лучше использовать как один из элементов отопительной системы и подогрева воды для бытовых целей.

Если проложить дымоход снаружи, можно сэкономить время и силы на прохождении перекрытий. Однако, такие трубы требуют более качественной изоляции, так как они будут подвергаться воздействию холода и влаги. Минус в том, что для вывода канала на улицу на его протяжении придется делать повороты, что отрицательно сказывается на тяге. Решением является использование криволинейных вставок или соединительных колен с углом изгиба не более 45 градусов.

Способы утепления для разных типов конструкции

Самый трудоемкий процесс — утепление кирпичного дымохода послойно

Для каждого типа дымохода существует свои технологии утепления и выбор изоляционных материалов.

• Асбестоцементные трубы. Вещество обладает незначительной гигроскопичностью, но и ее достаточно, чтобы труба пострадала при перепадах температуры. Асбестовый канал хорошо проводит тепло, лучше всего его заделать минеральной ватой, закрыть сверху более широкими трубами из нержавейки. Минимальное расстояние между стенками должно быть 6 см. Сборка проводится снизу вверх. После установки секции заполняются утеплителем, затем скрепляются болтами или заклепками. Стыки заделываются герметиком, а сверху делается цементная пробка для защиты от влаги.
• Стальные конструкции. Следует учитывать, что железный дымоход обладает высокой теплопроводностью и передает весь жар от горящего топлива. Утеплить металлическую трубу дымохода своими руками можно ее оштукатуриванием или путем заключения в кокон из жести и минеральной ваты. В первом случае вокруг канала обматывается стекловолоконная сетка, поверх которой накладывается раствор. При необходимости процедура повторяется несколько раз, пока не будет достигнут желаемый эффект. Изготовление сэндвич секций дело более дорогостоящее и трудоемкое, но такой способ намного практичнее. На концах труб делаются раструбы, после чего узкие фрагменты обматываются изоляцией, а поверх нее плотно насаживаются более широкие заготовки.
• Кирпичные дымоходы. Утеплить трубу дымохода на улице в частном доме желательно сразу после просыхания кладки. Материал пористый, впитывает влагу, на нем быстро появляется плесень, мох и даже трава. Оптимальным вариантом является комбинированный подход. Сначала кирпич снаружи обмазывают термостойким раствором на основе цемента. Затем изготавливается каркас из металлического профиля. Внутрь вставляются маты минеральной ваты, а поверх каркаса крепится мембранная пленка. Заключительным этапом является обшивка каркаса профилированным листом. Материал красивый, прочный и долговечный.

Зная, как правильно выбрать и утеплить дымовую трубу, можно без труда и ошибок выполнить эту работу самостоятельно.

Утепление дымохода своими руками

Перед утеплением проводится очистка дымохода с внутренней и внешней стороны

Заниматься мероприятиями по теплоизоляции дымохода рекомендуется в теплое время года, во время сухой и безветренной погоды. Такие условия необходимы, чтобы свести к минимуму вероятность получения травмы.

Для работы потребуются такие инструменты, приспособления и материалы:

• перфоратор, шуруповерт;
• уровень, рулетка;
• молоток, ножовка по металлу, заклепочник;
• мастерок, шпатель, малярная кисть;
• страховочное снаряжение, монтажная каска, защитные очки и перчатки, марлевая повязка или респиратор;
• ерш трубочиста.

Список может быть больше или меньше, в зависимости от материала дымохода и выбранной технологии.

Металл рекомендуется обработать средствами от коррозии

Процесс утепления состоит из следующих этапов:

1. Проектирование. Составляется подробная схема с указанием всех расстояний, деталей, способов крепежа и соединений. На основании чертежа делается расчет строительных материалов, также намечается пошаговый план проведения работ.
2. Подготовительная фаза. Оборудуется рабочее место, проверяется наличие и исправность оборудования, проверяется состояние страховочного инвентаря.
3. Очистка дымохода от загрязнений и сажи. Сначала нужно прочистить канал от копоти. После утепления температура в трубе повысится, что может привести к возгоранию и пожару. Затем следует очистить внешнюю поверхность от неустойчивых фрагментов, грязи и растительности.

4. Обработка трубы. Металл покрывается средством против коррозии, асбестоцемент и кирпич — грунтовкой глубокого проникновения, которая укрепляет материал и защищает его от набухания влагой.
5. Установка утеплителя. Он может вставляться в каркас, приклеиваться, прикручиваться или просто оборачиваться с последующей фиксацией стяжками или проволокой.
6. Монтаж внешнего кожуха. Выбор зависит от формы и материала трубы. После закрепления проводится герметизация торцов и стыков.
7. Финишная отделка и уборка оставшегося строительного мусора.

Даже в утепленном дымоходе образуется сажа. Его следует ежеквартально осматривать и очищать при образовании более 2 мм копоти на внутренних стенках.

Чем утеплить трубу дымохода: критерии выбора теплоизолятора

Решая, чем утеплить трубу дымохода, чаще всего выбирают среди традиционных негорючих теплоизоляционных материалов. Также востребованы новые подходы к обустройству конструкций дымоотвода в виде сэндвич-труб, которые легко внедрить в дымоходную систему своими руками.

Показания к утеплению

Процесс газоотведения сопровождается накоплением частиц продуктов горения на стенках дымового канала и образованием конденсата, что негативно отражается на эксплуатационных качествах отопительного оборудования. Утепление асбестовой, керамической или металлической вытяжной трубы способствует нивелированию проблем со снижением эффективности устройства, поэтому рекомендуется выполнить качественную теплоизоляцию дымохода еще на этапе строительства. При необходимости утепляют канал газоотведения и в процессе эксплуатации, используя подходящий вариант материала с низким коэффициентом теплопроводности.

Что дает утепление дымовой трубы:

1. Снижается риск воздействия факторов, которые обуславливают образование повреждений на поверхностях металлических, керамических или асбестовых труб газоотведения. Так, наличие качественной теплозащиты способствует устранению проблем с конденсатом. При этом наблюдается существенное увеличение потенциала вытяжного канала.
2. Нивелируются проблемы с ухудшением тяги. При надежной теплоизоляции снижается уровень теплопроводности материала трубы. Этим объясняется уменьшение разницы температур между потоками продуктов горения и поверхностью дымоотводной магистрали. В результате значительно снижается уровень отложений на стенках, и нивелируется риск ухудшения тяги.
3. Оптимизируется энергоэффективность теплогенерирующего устройства. Утепленный дымоход предусматривает корректный расход топливных ресурсов, так как снижаются энергозатраты на поддержание требуемого уровня температуры в топочной камере.
4. Улучшаются характеристики прочности конструкции. С помощью теплоизоляционного каркаса выполняется своего рода армирование конструкции, что особенно важно при обустройстве участка дымохода над уровнем крыши. Усиленному надежным слоем теплозащитных материалов дымовому каналу не страшны существенные ветровые нагрузки, перепады температур и другие внешние факторы.

Качественная теплоизоляция важна не только при обустройстве тонкостенных стальных труб дымоудаления. Утепление материалами с низким коэффициентом теплопроводности способствует улучшению эффективности кирпичных дымоходов и прогонов из асбеста, металла и керамики.

Утепление дымохода минеральной ватой

Утеплители для теплоизоляции дымовой трубы

По регламенту для утепления дымохода можно использовать исключительно негорючие материалы, чтобы обеспечить пожаробезопасность конструкции. Среди популярных средств теплоизоляции дымовых каналов выделяют 3 категории – штукатурку, шлак и каменную вату.

Штукатурка

Планируя, чем утеплить кирпичный или каменный дымоход на улице, можно использовать жаропрочный штукатурный раствор. Для нанесения отделочной смеси требуется армирование поверхности металлической сеткой.

Битый кирпич или шлак

Если предстоит утепление кирпичного канала или железной дымовой трубы, сооружают кожух из подручных средств, и пустоты заполняют битым кирпичом или другим негорючим материалом.

Каменная вата

Решая, чем можно утеплить металлическую трубу дымоудаления своими руками, чаще всего отдают предпочтение базальтовой вате. Вызывают интерес варианты утеплителя в виде цилиндров: материал представлен с различным внутренним сечением. Также можно использовать базальтовые маты. Теплозащиту из каменной ваты обматывают вокруг железной трубы и фиксируют с помощью хомутов или металлической проволоки. Далее конструкция оснащается герметичным стальным кожухом.

Базальтовая вата

Критерии выбора

Ключевыми критериями выбора материала для утепления дымоотводной конструкции являются высокий уровень негорючести и низкий коэффициент теплопроводности продукции. Также при выборе утеплителя учитывают следующие моменты:

• масса теплозащитной конструкции должна быть соразмерна с выдерживающим потенциалом кровельной системы;
• если планируется утепление минеральной ватой, теплоизоляционный слой следует защитить от пагубного воздействия влаги. Для этого выполняется герметичный стальной кожух;
• для теплоизоляции металлического дымохода своими руками можно остановить выбор на готовых цилиндрических утеплителях с отражающей поверхностью из фольги.

При выборе теплозащитной продукции необходимо учитывать особенности утепления дымового канала в зависимости от материала основы. Так, для стальных и асбестовых дымоходов высотой более 6 м требуется теплоизоляционный слой толщиной 10 см. При обустройстве кирпичных каналов дымоудаления рекомендуется использовать материалы с параметрами общей толщины до 8 см.

Перед покупкой изоляционной продукции следует поработать над схемой монтажа, произвести расчет материалов в соответствии с параметрами обустраиваемой конструкции.

Способы теплоизоляции в зависимости от материала дымохода

Работы по утеплению дымоходной конструкции разнятся в зависимости от материала основы, но в каждом случае требуется предварительный осмотр объекта на предмет надежности и пожаробезопасности системы.

Утепление кирпичного дымохода

При обустройстве теплоизоляции дымоотвода в виде кирпичной шахты в основном применяют оштукатуривание. Это дает сокращение теплопотерь до 25%.

Технология оштукатуривания включает в себя следующие этапы:

1. На основе термостойкой смеси готовят очень плотный раствор, которым заделывают швы кирпичной кладки, заполняя все пустоты.
2. Фиксируют армирующую сетку и приступают к нанесению первого штукатурного слоя толщиной в пределах 3-4 см.
3. Второй слой выполняется после схватывания предыдущего, толщина – 5-7 см.
4. После того, как подсохнет штукатурное покрытие, выполняют отделочный слой. Для этого поверхность тщательно выравнивают, затирают полутерком, замазывают образовавшиеся трещины.

Финишный этап выполняется с помощью отбеливающих растворов, которые наносят в 2-3 слоя для большей декоративности.

Оштукатуривание кирпичного дымохода

Как утеплить кирпичный дымоход минеральной ватой?

После инспекции конструкции на предмет дефектов и их устранения, крепят минеральную теплоизоляцию к кирпичной поверхности при помощи проволочной прошивки. При этом необходимо проследить, чтобы не образовались пустоты, особое внимание уделяется и местам стыка. Далее выполняется финишное покрытие из листов оцинкованной стали, металлический кожух способствует устранению риска снижения эксплуатационных свойств минерального утеплителя.

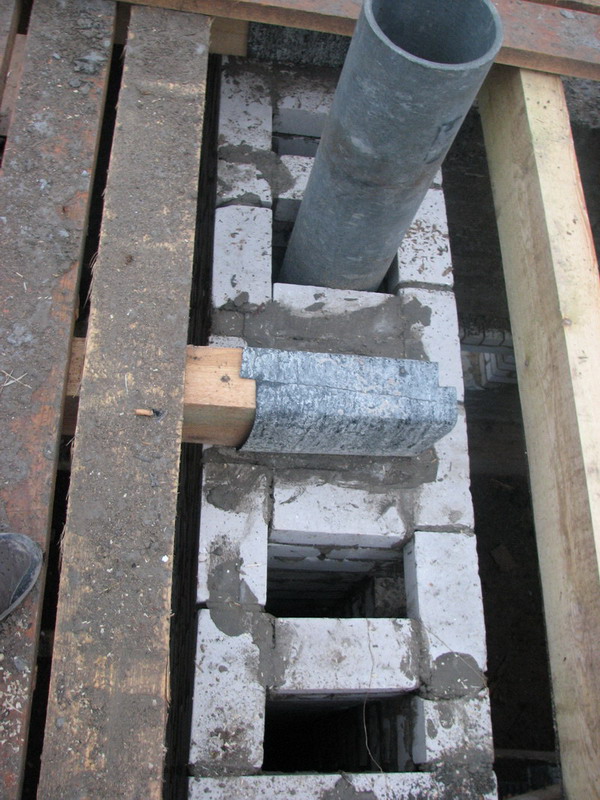

Теплоизоляция асбестовых труб

Для утепления асбестоцементных дымовых каналов используют минеральную вату в комплекте с металлическим кожухом.

Этапы работы:

• необходимо подготовить расчетное количество волокнистого утеплителя и трубчатую конструкцию требуемого размера из оцинкованной стали. Чаще всего применяют складной кожух из нескольких элементов, сечение которого должно быть на 6 см больше, чем диаметр асбестовой трубы дымоотвода;
• нижнюю часть кожуха закрепляют на основании дымоходной конструкции и тщательно набивают зазор между стенками асбестоцементной трубы и стальной облицовки;
• затем фиксируют второй элемент кожуха и продолжают заполнять пустоты утеплителем. Так проработают всю длину дымоходного канала из асбеста.

Верхнюю границу зазора тщательно заделывают цементным раствором, чтобы обеспечить герметичность теплоизоляции.

Утепление асбестоцементного дымохода минеральной ватой

Нюансы утепления стального дымохода

Теплозащиту стальной дымоходной конструкции выполняют различными способами:

• оборудуют каркас из подручных средств и заполняют зазор негорючим утеплителем в виде минеральной ваты, бытого кирпича, отсеянного шлака;
• обматывают металлическую дымовую трубу минеральной ватой, сверху устанавливают облицовочную конструкцию из листа оцинкованной стали;
• для теплоизоляции дымоотвода из железа используют готовый теплозащитный цилиндр.

Чтобы соорудить каркас для утепления газоотвода из стали, выполняют короб из пиломатериалов и обшивают конструкцию асбестовыми плитами. Между периметром металлического канала дымоудаления и внутренней поверхностью короба выдерживают расстояние от 10 см в зависимости от вида выбранного утеплителя.

Рекомендуется отдать предпочтение легким вариантам теплоизоляции из базальтовой ваты, стекловаты или шлаковаты. Это позволяет снизить локальную нагрузку на крышу. Если несущая способность кровельной системы вне сомнения, можно также использовать битый кирпич или отсеянный шлак. Верхний торец короба и стыки следует защитить от проникновения влаги, для этого применяют цементный раствор.

Если выбран утеплитель в виде базальтового цилиндра, подбирают заготовку нужного диаметра с учетом параметров обустраиваемого стального газоотвода. Готовый цилиндр устанавливают (надевают) на трубу, предварительно обработав термостойким герметиком его внутреннюю поверхность и соединительные элементы «шип-паз». Далее сэндвич-дымоход оборудуют наружным металлическим покрытием. Необходимо убедиться в отсутствии зазоров и пустот между основной дымовой трубой и внешней. Если в качестве наружного элемента используется бесшовная трубчатая конструкция, герметик применяется для заделки уязвимых зон торца.

Утепление стального дымохода керамзитом

Особенности утепления дымоходов различной формы

При обустройстве дымоотводов квадратных или прямоугольных форм теплоизоляция выполняется с помощью каркаса. По такой же технологии можно утеплить и дымовые каналы круглого сечения. К примеру, для утепления асбестового дымохода из нескольких труб требуется сооружение каркасного короба.

Последовательность работ по утеплению дымовых шахт квадратной или прямоугольной конфигурации:

• выдерживая интервал в 10 см от периметра обустраиваемого объекта, собирают каркас из металлических профилей или деревянного бруска. Крепление выполняется с применением оцинкованных гвоздей и саморезов длиной 30-50 мм;
• пространство между обрешеткой и стенками шахты газоотвода наполняется минеральным утеплителем;
• наружный периметр каркаса обшивается асбестовыми панелями толщиной 10-12 мм.

На завершающем этапе стыковочные швы заполняют жаропрочной штукатуркой, как и верхний периметр каркаса, чтобы обеспечить герметичность конструкции.

Частые ошибки при утеплении

Среди основных ошибок при теплоизоляции дымоотвода отмечают некорректный расчет толщины утеплителя и некачественную герметизацию теплозащиты. При проверочной топке можно диагностировать качество проведенных работ при помощи ручного тепловизора. На экране оборудования отражается уровень теплопотерь, если в области стен и стыков просачивается тепловая энергия.

Если наблюдается образование конденсата на внутренних поверхностях дымоотвода после работ по теплозащите, это указывает на недостаточность толщины слоя утеплителя. Неполноценная герметичность же чревата прогоранием дымовой трубы. В обоих случаях придется проделать работу заново. Для этого снимают наружную металлическую обшивку/кожух и проводят теплоизоляцию с соблюдением технологии.

Чтобы исключить сбои в работе теплогенерирующего устройства и нарушения в кровельной системе, важно заблаговременно проводить утепление дымохода.

Как утеплить трубу дымохода своими руками: материал для утепления

На чтение 6 мин.

Чтобы уменьшить расходы на отопление, каждый домовладелец старается утеплить свое жилище. Кроме оконных и дверных конструкций, нужно уделить особое внимание дымоходной трубе. Теплоизоляция позволит сократить объем потребления топлива отопительной системой и защитит дымоход от разрушения. Так как утеплить трубу дымохода своими руками можно с помощью различных материалов, нужно знать свойства каждого из них.

Утепление трубы

Актуальность теплоизоляции

Некоторые домовладельцы не понимают, зачем утеплять дымоходную трубу. Но т.к. дымоход является важной конструктивной частью отопительной системы, он должен эффективно функционировать и не подвергаться разрушению.

Горячий воздух и продукты сгорания, которые выводятся через трубу, скапливаются внутри в виде конденсата и влияют на срок службы дымохода. При этом внутренние стенки металлической конструкции окисляются и покрываются ржавчиной. Если это кирпич, то, впитав в себя влагу, он начинает разрушаться. Чтобы предотвратить преждевременное разрушение, дымовую трубу нужно своевременно теплоизолировать. Актуальность теплоизоляции:

1. Благодаря проложенной теплоизоляции, вокруг трубы формируется каркас. Из-за этого конструкция становится прочнее и устойчивее.
2. Теплоизоляционный материал уравнивает температуру между трубой и выводящим газом. При этом оседание газа и гари на внутренней стенке конструкции уменьшается в несколько раз.
3. Утепленная конструкция потребляет меньше энергии, которая вырабатывается от сжигания топлива. Благодаря этому уменьшаются энергозатраты и расход топлива.

С утеплителем уровень морозостойкости дымоотвода увеличивается.

Виды труб

Дымоходные трубы имеют разную форму, конструкцию, классифицируются по материалу изготовления. Их делают из кирпича, чугуна, нержавейки, бетона и асбеста. Свойства труб в зависимости от используемого материала:

1. Конструкции из нержавейки выдерживают температуру до +500°C, устойчивы к коррозийному и химическому воздействию. Они имеют малый вес и легко монтируются. Срок службы стальной конструкции составляет 15 лет.
2. Дымоходы, изготовленные из кирпичной кладки, являются сами популярными. Кирпичная конструкция применяется для всех видов котлов. Выдерживает температуру до +700°C. Срок службы составляет 50 лет.
3. Асбестовую конструкцию дымохода рекомендуют использовать только в крайнем случае, т.к. материал выделяет канцерогенные вещества. При температуре + 300°C может воспламениться.

Выбор утеплителя

Материал для утепления делится на 2 категории. Это самостоятельное изделие (цилиндры, скорлупы), которому не нужна дополнительная защита от воздействия окружающей среды. И материал (ЭППС, базальтовая вата и т.д.), нуждающийся в защите. Прежде чем утеплить трубу дымохода, нужно подобрать материал, который будет соответствовать техническим характеристикам. Факторы, влияющие на выбор материала:

1. Наружное или внутреннее расположение дымохода. Качественное утепление требуется тем трубам, которые расположены на внешней стене сооружения, так как на прогревание уходит больше времени. А из-за этого происходит большое скопление влаги.
2. Температура газа. Если температура выходных газов высокая, то создается негорючая тонкая изоляция. Но при этом она должна обладать огнезащитными и жаростойкими свойствами.
3. Материал, из которого изготовлен дымоход. Теплоизоляционными цилиндрами утепляют металлические конструкции. Для кирпичных конструкций подходит ЭППС и базальтовая вата.

Теплоизоляционный цилиндр

Теплоизоляционный цилиндр — легковесная конструкция, состоящая из 2 труб, между которыми уложен базальтовый утеплитель. Внутренняя труба — это дымоход. Чтобы агрессивные кислоты, которые образуются внутри, не повреждали его, он должен быть изготовлен из нержавейки со специальными добавками. Внешняя труба — это защитный кожух. Ее диаметр больше на 6 см внутренней трубы. Такую конструкцию можно приобрести в магазине или сделать самостоятельно.

Минеральная вата

Минеральной ватой (каменной, базальтовой) утепляют печные трубы, у которых выходные газы имеют повышенную температуру. Свойство минеральной ваты — высокая огнеустойчивость. Материал используют не только снаружи здания, но и внутри чердачного пролета. Лучшая вата — это каменная, т.к. имеет высокую плотность. Чем плотнее утеплитель, тем его проще закрепить на трубе. Для фиксации используют раствор и дюбель-грибки. Нельзя использовать пену, т.к. она разрушается под воздействием высоких температур.

ЭППС

Экструдированный пенополистерол — влагоустойчивый материал высокой плотности, который активно используется для внешнего утепления дымоходов из кирпича. При выборе пенополистерола нужно учитывать его степень горючести. Если на материале стоит маркировка Г2, то им нельзя утеплять дымоходы из кирпича, которые работают на основе угля и дров. Температура в такой печи составляет 600°C, и утеплитель расплавится. Высокой степенью горючести обладают материалы, на которых стоит маркировка Г3-Г4.

Штукатурка

Штукатурку используют для дымоходов с высокой температурой выходных газов. Это печи, работающие на угле и дровах. Раствор можно приобрести в магазине или изготовить самостоятельно. Для этого смешивают цемент, глину и песок. Чтобы слой штукатурки не осыпался, его делают до 3 см. Внутрь слоя укладывают армированную сетку из металла.

Монтаж утеплителя своими руками

Чтобы сделать изоляцию трубы дымохода, нужно рассчитать, сколько понадобится утеплителя, а также подготовить необходимые для работы материалы и инструменты. Толщину утеплителя рассчитывают в зависимости от используемого топлива. Для этого измеряют утепляемый участок с внешней стороны и в зоне вводного патрубка. Также необходимо измерить длину дымоотводного канала.

• для отопительной системы, работающей на топливе или газе, толщину слоя делают более 20 мм;
• если котел твердотопливный, то трубы, которые расположены с внешней стороны здания, утепляют слоем 50-100 мм, а внутри чердака — 30-50 мм.

Так как изолировать трубу дымохода можно самостоятельно, то всю работу проделывают по следующей схеме:

1. В крыше вырезают отверстие. Его размер должен быть на 30 см больше сечения трубы.
2. Стальное изделие предварительно обрабатывают веществом против коррозии. Если поверхность дымохода загрязнена, то ее тщательно очищают.
3. Затем к дымоходу прикрепляют горизонтальную обрешетку. Ее фиксируют дюбелями с шагом соответствующим ширине утеплителя (минваты). К стропильной системе крыши прикрепляют нижнюю обрешетку. Ее закрепляют саморезами. Вертикальные стойки прикрепляют саморезами к горизонтальным направляющим.
4. В клетки обрешетки вставляют минеральную вату. Каждый блок прикрепляют к трубе саморезами, это защитит утеплитель от провисания.
5. На слой утеплителя внахлест укладывают пароизоляционный материал и закрепляют его саморезами. Места соединений заклеивают строительным скотчем. Это создает дополнительную герметизацию.
6. Конструкцию облицовывают металлическим сайдингом или штукатуркой.
7. Если вокруг дымохода образовались зазоры, их заделывают жароустойчивым материалом. Сверху укладывают металлический кожух.

Советы по монтажу. На всех участках слой теплоизоляции делают сплошным. Дымоход оснащают искроуловителем, если кровля сделана из горючего материала. Внутреннее утепление делают в момент обустройства дымохода, а наружное — после. Надписи на пароизоляционном материале должны быть снаружи. Все строительные работы выполняют с использованием индивидуальных средств защиты, иначе частицы минеральной ваты могут попасть в глаза.

Утепление дымохода на улице: из кирпича, металла, асбестоцемента

Дымоход — это ключевое звено дымоотводной системы любого частного дома, где имеется отопительный прибор. Для того, чтобы он эффективно функционировал важно не только соблюдать технологию установки, но и обеспечить качественное утепление дымохода.

Утепление дымохода минеральной ватой

Зачем утеплять дымоходную трубу снаружи?

Дымоходы выполняются из различных материалов. Это может быть как огнеупорный кирпич, так и металл, асбестоцемент, армированный бетон.

Во время работы отопительного оборудования по дымовому каналу движется большое количество продуктов сгорания и горячих воздушных масс. Все это негативно сказывается на сроке эксплуатации дымохода, т.к. ускоряются коррозийные процессы и окисляются внутренние стенки отводящего канала. Если трубы изготовлены из металла, то здесь еще возникает и высокая вероятность возникновения пожара при ошибках в процессе эксплуатации.

Чаще всего дымовая труба повреждается по ряду причин:

1. Присутствие влаги в трубе дымового канала — повышенное давление и постоянная влажность. За счет того, что температура внутри снаружи дымохода разнится, то на стенках каналах собирается влага, которая негативно сказывается на состоянии конструкции.
2. Химическая среда — когда твердое или жидкое топливо сгорает, появляется много агрессивных веществ, которые опасны для человеческого здоровья. Если дымоход функционирует хорошо, без сбоев, то все образовавшиеся вещества выводятся наружу под действием естественной тяги. Когда тяга уменьшается и во время бездействия дымоотводящей конструкции, вещества начинают собираться на стенках дымового канала, это приведет к тому, что труба начнет медленно разрушаться.

Утепление дымохода снаружи посредством современных теплоизоляционных материалов значительно уменьшает вероятность образования повреждений и уменьшают скорость протекания коррозионных процессов.

Утеплитель для дымоходных труб и его преимущества

Точка росы утепленного и не утепленного дымохода

Многие пользователи постоянно задаются вопросом: нужно ли утеплять трубу дымохода снаружи? Безусловно, утепленная труба отличается рядом положительных свойств. Как уже отмечалось, своевременная теплоизоляция дымовой трубы уменьшает негативное влияние многих факторов, которые отрицательно сказываются на материале изготовления. Очень важно подобрать правильную толщину утеплителя дымохода. Так вы полностью избавитесь от проблемы с конденсатом, т.к. точка росы смещается до участка трубы, который находится выше уровня кровли.

Помимо этого, утеплитель для дымохода выполняет ряд важнейших функций:

1. Теплоизоляционные материалы не позволяют скапливаться на стенках труб влаге. Благодаря одинаковому температурному режиму дымохода и продуктов горения, это не позволяет появляться конденсату и все вредные вещества выводятся наружу.
2. Уменьшается значение разницы предельных температур между горячими газами и дымовым каналом.
3. Характеризуется энергосбережением. Во время работы утепленный дымоход забирает небольшое количество энергии, которая образуется в процессе сжигания топлива. За счет этого уменьшается расход топлива и энергии, которая расходуется на поддержание постоянного температурного режима в топке.
4. Конструкция дымовых каналов становится более прочной.

Про трубы из нержавейки можно прочитать здесь.

Разновидности материалов

Материал для утепления дымоходной трубы отопительной системы частных домов выбирается исходя из типа дымовой трубы, места ее расположения, а также материала ее изготовления:

• битый кирпич;
• штукатурка;
• минеральная вата;
• деревянные щиты;
• бетон;
• металлические футляры.

Осуществляя утепление, следует строго соблюдать правила безопасности. Очень важно, чтобы утеплитель для дымохода был негорючим. Это обусловлено тем, что во время работы отопительного прибора температура утеплителя будет достигать до 100-150° C, а в участке вывода трубы через перекрытия она может быть еще выше.

Если работу по утеплению трубы будет производить один человек, то лучше отдать предпочтение более легкому и цельному материалу. Иначе в процессе утепления придется столкнуться с рядом трудностей, которые негативно скажутся на конечном результате.

Сейчас рассмотрим наиболее популярные способы утепления:

1. Штукатурка используется для утепления дымоходов, выполненных из кирпича и камня. Раствором покрывается заранее подготовленная армированная поверхность.
2. Для того, чтобы утеплить дымоход из кирпича, чаще всего используется битый кирпич. Материал засыпается в кожух, который фиксируется вокруг дымовой трубы. Минимальная дистанция от дымохода равна 60 мм. Бывают случаи, когда вместо битого кирпича применяется шлак.
3. Утепление дымохода базальтовой ватой над кровлей. Такой материал пользуется большим спросом, производится он в виде матов/цилиндров с различным внутренним сечением. Материал обматывается возле дымовой трубы и крепится на стальные обжимные хомуты. Стоит материал недорого, а по качеству и эффективности занимает лидирующие позиции.

Огнеупорный утеплитель

В настоящее время в частных домах ключевым звеном отопительной системы является заводской котел, дымоход в котором выполняется из металла либо асбестоцемента.

Огнестойкий утеплитель для дымохода, сконструированного из асбоцемента, осуществляется покрытием наружной стороны трубы материалами с высокими показателями теплоизоляции. Участок, который находится выше межэтажного перекрытия, необходимо хорошо очистить от загрязнений, а затем уложить минеральную вату. После, всю конструкцию нужно поместить в стальной кожух.

Используя для утепления дымохода негорючий огнеупорный материал, не стоит забывать, что минимальная дистанция между внешней стенкой трубы, отвечающей за отвод газов и внутренней стенкой кожуха должна составлять 60 мм.

Чем утеплить дымоходную трубу на улице из кирпича?

Обычно кирпичные дымоходы устанавливаются в домах старой постройки, которые сооружены по типу классической архитектуры. Для утепления таких конструкций лучше всего использовать штукатурку.

Вам нужно покрыть трубу несколькими слоями раствора из шлаков и извести. Общая толщина слоя, который вы будете наносить, должен быть как минимум 40 мм. Причем важно, чтобы каждый новый слой был гуще предыдущего. Во время оштукатуривания дымохода хорошо промазываются все трещины. Все, что располагается выше крыши, нужно покрыть защитным слоем масляной краски. Так вы сможете не беспокоиться, что материал повредится под воздействием плохой погоды.

Если производить утепление для дымовой трубы подобным способом, то вы сможете сэкономить до ¼ вырабатываемой тепловой энергии.

Вторым ответом на вопрос, чем утеплить дымоход, является расположение их внутри коробов, которые устанавливаются вокруг последних. Вы можете применять асбоцементные плиты, дерево или листовой металл, из которых и делается сам короб. Сам утеплитель нужно уложить между внутренними стенками короба и дымоходом.

В качестве теплоизолирующих материалов могут выступать: сухая земля, битое стекло, кирпич, минеральная вата. Осуществляя утепление таким образом, вы сможете сэкономить половину вырабатываемой тепловой энергии.

Выполнить утепление подобным способом достаточно сложно, очень важно соблюсти все пропорции и технику выполнения. Поэтому лучше доверить работу специалистам.

Для того, чтобы утеплить дымоходную трубу, выполненную из металла, применяется материал, который по своей конструкции представляет собой пару труб с разными диаметрами, вмонтированными одна в другую.

На промежуток между трубами укладываются такие утеплители, как минеральная или бальзатовая вата. Важно выбрать верную толщину материала. Для той внутренней части трубы, которая проходит по чердачному помещению, толщина утепления должна составлять 50 мм, а для того участка, который находится выше кровли, — 70 мм.

Утепляя трубу таким способом, вы решите сразу две задачи: вы произведете утепление вытяжки до необходимого состояния, а также защитите конструкцию от случайного возгорания.

Базальтовая вата для дымоходных труб

Как утеплить коаксиальный дымоход газового котла?

В зимний период времени многим владельцам частных домов приходится сталкиваться с проблемой, что коаксиальный дымоход замерзает. В таких ситуациях приходится искать способы утепления коаксиального дымохода.

Однако специалисты советуют прибегнуть к другому способу — уменьшению размеров дымохода. Если замерзает оголовка из-за того, что конденсат попадает в воздухозаборную трубу из трубы с продуктами горения, то длину внутренней трубы нужно подогнать под размер внешней.

А лучше всего установить две раздельные трубы и произвести их утепление, т.к. утепленная коаксиальная конструкция навряд ли спасет ситуацию.

Как видим, утепление дымохода не является такой уж сложной задачей. Нужно только правильно подобрать все материалы и соблюсти технологию работ.

Смесь для изоляции дымоходов | Смесь для изоляции дымоходов Everguard Vermiculite Mix

Смесь для изоляции Everguard представляет собой готовую смесь изоляционного материала на основе вермикулита. Просто приготовьте, постепенно добавляя 4-7 галлонов воды. Когда изоляция перемешана должным образом, она будет держаться вместе, если сжать ее в руке, и вода не должна выходить наружу. Вылейте смесь вокруг облицовки дымохода, слегка встряхивая ее, чтобы смесь осела, а затем дайте ей застыть. Время отверждения 24-48 часов.

Этот герметизирующий изолятор является альтернативой использованию Super Wrap.Отлично подходит для выполнения работ по плотно прилегающей футеровке или изоляции после установки футеровки. С ней легко работать. Он заполнит опасные пустоты и трещины в кладке при укреплении стен дымохода.

Он затвердевает в легкую, полутвердую массу, которая поддерживает футеровку в дымоходе и образует тепловой барьер, сохраняющий тепло дымовых газов.

Этот продукт делает вашу подкладку еще более прочной. Он внесен в список UL для нулевого зазора до горючих материалов. Смесь устраняет скопление влаги между облицовкой и конструкцией дымохода.Это принимается чиновниками строительного кодекса, и что лучше, его также можно удалить.

Одна сумка весит 45 фунтов и покрывает 2,5 кубических фута. См. Инструкции к изоляционной смеси.

Примечание: Воздушный шар для дымохода — лучшее решение для предотвращения утечки изоляционной смеси в камин или в дверцу для чистки у основания дымохода. Например, надувание баллона дымохода внутри дымохода прямо под наперстком предотвратит заполнение изоляционной смесью полости дымохода под наперстком, что закроет доступ через дверцу для очистки.После затвердевания изоляционной смеси баллон дымохода следует снимать, прежде чем в дымоходе начнется пожар.

Дополнительная информация:

• Заливается в дымоход после установки футеровки из нержавеющей стали.
• Равномерно распределите лайнер и встряхните лайнер, сильно постукивая по нему при заливке изоляции.
• Изоляционный материал должен быть на 6 дюймов ниже короны, чтобы учесть вертикальное тепловое расширение.
• Убедитесь, что изоляционная смесь не попала внутрь лайнера.
• Отопительный прибор или камин можно разжечь после установки. Поддерживайте температуру дымовых газов ниже 700 градусов по Фаренгейту в течение трех недель, чтобы обеспечить постепенное высыхание изоляционного материала.
• Слой изоляционной смеси Everguard толщиной 1 дюйм между облицовкой и номинальной кладкой 4 дюйма обеспечивает нулевой зазор от наружной части кладки дымохода до горючих материалов.

Видео о продукте:

Ошибки при установке дымоходов и труб | Своими руками

Как правило, основная причина неприятностей, возникающих с дровами, а также угольными и пеллетными печами и печами, «прячется» в дымоходе.Не за горами начало отопительного сезона, и мы решили узнать, как избежать ошибок при проектировании дымохода и исправить уже разрешенные . ..

Сегодня кирпичные трубы заменили на сэндвич-модули (сталь + изоляция). Что касается технологий производства и сборки, они обеспечивают пожарную безопасность и отличную тягу. Однако иногда дымоход отказывается исправно работать. В многочисленных публикациях по отоплению мы выбрали описания симптомов наиболее распространенных «болезней» дымоходов.В постановке «диагнозов» и поиске «лекарств» нам помогли инженеры производственных компаний и практики строительства.

Камин плохо плавится, дрова не горят, но тлеют, стекло дверцы топки быстро покрывается копотью, струйки дыма пробиваются через отверстия для воздуха .

Перечислено признаков плохой тяги .

Самая частая причина — сильное загрязнение дымохода.Если дымит только что построенный камин, источником неисправности может быть дымоход недостаточной длины (менее 5 м), слишком много колен, сужения и удлиненных горизонтальных участков.

---

Читайте также: Монтаж наружного дымохода своими руками (+ фото)

---

При недостаточном тяговом усилии высоту трубы часто можно увеличить на 1-2 м, и следует использовать только хорошо изолированные модули, а пристройку к строительным конструкциям необходимо соединять с помощью удлинителей кабеля или шпилек, чтобы она не была быть унесенным ветром. Если после этого тяга не нормализуется, дымоход нуждается в полной реконструкции — увеличении диаметра и выпрямлении «магистрали».

Другой способ — установка электровентилятора вытяжного типа , но он имеет недостатки (об устройствах для улучшения тяги мы расскажем отдельно).

Обычно камин нагревается нормально, но иногда большие клубы дыма пробиваются через отверстия для воздуха.

Это явление называется опрокидыванием тяги.Вероятно, дымоход неправильно выведен от конька, и в районе головы периодически возникают завихрения воздушного потока, направленного вниз. Вероятность опрокидывания тяги ветром увеличивается при недостаточной изоляции верхней части трубы: дым успевает остыть, скорость его движения резко снижается, а порывы ветра легко нарушают работу камина. Причиной неприятностей может стать форсунка-зонт неудачной конструкции, создающая аэродинамическое сопротивление.

Решить проблему помогает утепление дымохода .

При невозможности замены верхних модулей следует заказать кожух (внешний кожух), диаметр которого позволяет смонтировать дополнительный слой теплоизоляции толщиной 30-50 мм. Лучше использовать специальные утеплители из базальтовой ваты, например Rockwool Fire Batts (в разложенном виде). Дополнительной защитой от опрокидывания тяги ветром может служить дефлектор флюгера.

Камин потребляет много топлива и мало нагревается.

Прямоточный дымоход круглого сечения высотой более 6 м часто втягивает слишком много, и даже полностью закрывая заслонки воздухозаборника, невозможно замедлить горение (всегда остается остаточный зазор). При этом КПД устройства очень низкий.

Для регулирования тяги необходимо на выходе из топки установить заслонку (трубу, увы, придется демонтировать целиком).Кроме того, пригодятся теплоотводящие или аккумулирующие тепло модули в нижней части дымохода. Первые снабжены металлическими ребрами жесткости и действуют по принципу радиатора, вторые двустенные, но утеплитель в них заменен каменной крошкой или перлитным песком.

---

Ссылка по теме: Установка керамического дымохода в стену

---

Некоторые участки дымохода очень горячие, иногда их температура превышает 100 ° C.

Скорее всего, эта проблема вызвана локальным термическим разрушением или усадкой некачественного утеплителя.Вероятность нарушения герметичности внутренней трубы мала, но исключать ее нельзя.

Перегрев оболочки опасен, особенно если рядом (около 0,5 м) находятся горючие конструкции, потому что пересушенная древесина способна самовоспламеняться при относительно низкой температуре. Кроме того, ухудшение теплоизоляции приводит к увеличению количества дымового конденсата: емкость для него быстро переполнится, а при установке оборудования, позволяющего сливать конденсат в канализацию (нейтрализатор), расход дорогостоящего реагента. повысится.

Дымоход с подобным дефектом подлежит замене. В качестве временной меры можно ограничиться установкой дополнительного термоизоляционного кожуха (например, из ГВЛ, с заполнением каменной ватой), но предварительно нужно проверить состояние стен дымового канала — такая услуга предоставляется. сервисными компаниями.

Как только труба вся сильно нагрелась, послышался треск, в комнатах пахло раскаленным металлом. Потом все пришло в норму, только оцинкованный зонт потемнел и начал ржаветь .

Описаны классические симптомы возгорания сажи в трубе. Дымоход из качественных материалов (рабочий канал — нержавеющая сталь 321, 430 или 439 по классификации AISI, утеплитель — базальтовая или керамическая вата) должен выдержать такое испытание. После происшествия нужно некоторое время следить за температурой снаряда, а кроме того желательно сфотографировать дымовой канал. Вообще, трубу в трубе лучше не топить, для чего достаточно 1 раз в год (при использовании топок длительного горения — 2 раза) прочистить дымоход.

После нескольких лет эксплуатации через стыки стал просачиваться конденсат, особенно в верхней части дымохода, на чердаке. Очевидно, дымоход плохо изолирован, что вызывает интенсивное образование конденсата, и при этом он неправильно изготовлен и собран: его элементы ориентированы воронками вниз. (Необходимо, чтобы воронки деталей дымового канала были обращены вверх.) Пытаться заделать стыки печным герметиком в этом случае бесполезно.Дымоход можно эксплуатировать какое-то время, но, дождавшись теплого сезона, его следует реконструировать.

Весной стали видны коричневые течения на крыше, возле трубы.

Скорее всего, виноват большой зонт в конденсате на холодных поверхностях. Еще больше едкой жидкости может образоваться на стенках металлического ящика с крышей, устроенной для нескольких труб (дымовой и вытяжной). Такой ящик необходимо заполнить керамзитом практически до участков труб, а площадь зонта уменьшить.Небольшой дождь и снег безвредны для дымохода и отопительного оборудования, но удалить следы конденсата с крыши и стен практически невозможно.

БОЛЬШЕ РЕЗЬБЫ

Довольно часто для исправления ошибок, допущенных в конструкции дымохода, используют специальные насадки на трубу.

Дефлектор флюгера закрывает выходное отверстие дымохода от горизонтальных и вихревых потоков воздуха. Он состоит из наклонного фланца, подвижно закрепленного на вертикальной оси, снабженного «флюгером», за счет которого заслонка располагается с наветренной стороны головки трубы.При умеренном ветре дефлектор стабилизирует и усиливает тягу, значительно снижая вероятность его опрокидывания.

ОТРАЖАТЕЛЬ ВРАЩАЮЩИЙСЯ — представляет собой сферическую турбину. Под действием ветра (независимо от направления) его лопасти вращаются и создают в трубе вакуум. Такие устройства доказали свою эффективность в качестве элементов систем вентиляции кровли. Однако для дымоходов они практически не подходят, так как в штиль ухудшают тягу, а зимой могут обледенеть, полностью перекрывая путь дымовым газам, что крайне опасно.

Электропитатель Самая простая конструкция — насадка на трубе с вентилятором, лопасти которого вращаются непосредственно в дымовом канале. Желательно, чтобы производительность устройства можно было регулировать — таким образом можно было бы быстро разжечь, а затем смягчить тягу.

Дымосос надежен, так как его движущиеся части защищены от влаги и мороза (а также от воздействия агрессивных веществ и высоких температур), он экономичен (потребляемая мощность 40-100 Вт / ч) и практически бесшумен.Основные его недостатки — необходимость периодической очистки от смол и копоти и зависимость от мощности. Однако второй недостаток легко преодолеть, установив резервный источник энергии. Дымосос иногда используют как «лекарство» от плохой тяги, но в основном он предназначен для удобства использования каминов с открытой топкой и островными очагами.

---

Читайте также: Как правильно сделать дымоход для печи, сауны, камина, котла. Коаксиальные дымоходы.

---

Дымоходы и все, что нужно знать об их установке: видео

© Автор: Владимир ГРИГОРЬЕВ.Фото:

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Следует ли изолировать дымоходную трубу?

Здесь на Nationwide Chimney Components, мы рады дать дружеский совет по многим вопросам, которые задают как государственные, так и коммерческие клиенты.В этой статье мы расскажем, следует ли изолировать гибкий дымоход. Базовые знания строительных норм жизненно важны при установке дровяной печи или печи на твердом топливе. Есть несколько областей, в которых руководящие принципы / правила немного расплывчаты. Распространенный вопрос, на который часто нужно ответить, — это потенциальная изоляция гибкой футеровки дымохода внутри дымовой трубы. В NCC имеется вкладыш для дымохода из нержавеющей стали , который изготовлен из высококачественной нержавеющей стали и прослужит долгие годы.Футеровка дымохода играет жизненно важную роль в эффективной работе любой дровяной печи или печи на твердом топливе, так что вам нужно изолировать футеровку?

Основная цель футеровки — отводить горячие газы из печи в атмосферу через каменную трубу дымохода. Вкладыш работает под отрицательным давлением, создаваемым разницей температур, чтобы вредные газы уходили вертикально вверх по дымовой системе в атмосферу. Облицовка дымохода из нержавеющей стали является важнейшей частью процесса сжигания топлива.Создавая не только хороший и даже постоянный поток тепла для возврата в комнату, но также позволяя горячим газам выходить через лайнер.

Изолирование гибкого дымохода дает много преимуществ, когда дело доходит до контроля выброса горячих газов. Проще говоря, в то время как неизолированный дымоход может работать отлично, в большинстве случаев могут возникнуть проблемы, когда окружающий воздух холодный. Этот процесс в конечном итоге вызывает снижение температуры внутри футеровки, что может привести к конденсации и, таким образом, влиять на эффективный выброс горячих газов в атмосферу.Если влага, образовавшаяся в результате конденсации, стечет обратно по облицовке в дровяную печь, это может вызвать множество проблем и в лучшем случае повлиять на ее общую эффективность.

Таким образом, простая изоляция гибкой футеровки дымохода гарантирует, что горячие газы останутся горячими и будут безопасно выпущены в атмосферу как можно быстрее. Это также сводит на нет возможное образование нежелательного конденсата и влаги, что, в свою очередь, окажет заметное влияние на эффективность вашей печи.Так называемая «тяга», связанная с вашей дровяной горелкой, жизненно важна не только для эффективного создания горячего воздуха, но и для максимального потребления топлива.

Когда вы думаете о потенциальной экономии затрат, есть области, где ваша печь может быть менее эффективной, чем должна, а это означает, что для поддержания комфортной температуры в помещении потребуется больше топлива. Потребность в большем количестве топлива приводит к более значительному снижению затрат, что затем приводит к снижению общей экономии затрат. Современные дровяные печи исключительно хорошо спроектированы и чрезвычайно эффективны; есть еще области, в которых пользователь может помочь и повысить производительность.

Итак, чтобы ответить на вопрос, потенциальное образование конденсата в неизолированной гибкой трубе дымохода повлияет на вытяжку, а также вызовет потенциально опасную влажность и конденсацию. Сегодняшние современные печи будут иметь рейтинг эффективности более 80%, что исключительно хорошо по сравнению с традиционным угольным камином, у которого средний рейтинг эффективности составляет от 20% до 30%. Даже самые современные, самые неэффективные дровяные печи все равно будут превосходить традиционные угольные печи.Дровяная печь лучше всего работает, когда прибор работает с максимальной эффективностью или около того.

Итак, какие у вас варианты дымохода?

Строительных норм не предписывает изолировать облицовку дымохода при установке в дымовую трубу. Единственное правило касается газов, которые должны безопасно выводиться из здания. Таким образом, изоляция дымохода внутри полости дымохода гарантирует, что газы безопасно отводятся и будут идти прямо вверх от многотопливной печи и выходить через верх дымохода.

Мы бы посоветовали сделать изоляцию, если существующий дымоход расположен на внешней стене. Кроме того, если дымовая труба велика по сравнению с диаметром футеровки дымохода или если дымовая труба особенно высока, то изоляция вашей дымовой трубы — хороший план для реализации. Этот процесс увеличит скорость выхода этих газов, сохраняя дымовые газы теплыми, и впоследствии снизит вероятность образования конденсата на футеровке. Как обсуждалось ранее, охлаждающие газы могут приводить к стеканию конденсата по гибкой оболочке и попаданию в саму многотопливную дровяную горелку.Со временем это может привести к повреждению дымохода и печи, поскольку после образования конденсата внутри футеровки дымохода возникает коррозия.

Есть несколько различных методов изолирования лайнера. Вы можете накрыть гибкую подкладку перед тем, как вставить ее, обернув одеялом подходящим материалом. Или путем заливки гранул вермикулита, перлита или лека в воздушный зазор между облицовкой и дымоходом после / во время установки.

Легкая изоляция футеровки дымохода обычно изготавливается из стекловолоконного войлока, который долго не воспламеняется, прочен и долговечен.Лайнер сохраняет дымовые газы горячими, что улучшает тягу и снижает риск пожара в дымоходе. Установка проста: секции футеровки оборачиваются перед тем, как опускать футеровку в дымоход или поднимать вверх. Всегда помните, что дымоход необходимо сначала прочистить перед установкой футеровки дымохода, никогда не пытайтесь установить футеровку, не почистив сначала дымоход.

Альтернативный вариант — использовать засыпку для облицовки дымохода. Он используется для изоляции облицовки дымохода там, где недостаточно места для установки изоляции Rockwool и где вы не хотите использовать продукты типа Chimwrap.Чтобы использовать этот метод, необходимо использовать регистровую пластину, чтобы заблокировать дымоход снизу. Этот тип изоляции похож на изоляцию из вермикулита, и гранулы высыпаются из верхней части дымохода вокруг вкладыша дымохода. В отличие от вермикулита, он не сжимается, если намокнет.

Некоторые продукты заслуживают внимания.

Изоляция: Изоляция дымохода Micafil

Аксессуары: Переходники для глиняных труб / Переходник для отстойника / Герметики / Заглушки

Лайнер: Flex Liner

Если ваша дымовая труба расположена внутри здания, то изоляция не является приоритетом, поскольку тепло дома обеспечит изоляцию дымохода и дымохода.Тем не менее, эти работы по-прежнему можно проводить, чтобы обеспечить наилучшую производительность системы дымохода.

Процесс утепления — простая процедура; однако это приведет к увеличению затрат на ваш проект, поэтому в большинстве случаев это личный выбор.

23 июля 2019 г. Компоненты дымохода по всей стране

EverGuard Pour Down Изоляционная смесь для дымохода — Дешевый дымоход

В некоторых установках это лучший способ обеспечить коэффициент изоляции.Для твердотопливных дымоходов, не соответствующих нормативам, 1 дюйм изоляционной смеси EverGuard между кладкой и облицовкой обеспечивает нулевой зазор между внешней стороной кладки и горючими материалами. При изоляции нефтегазовых установок минимальная толщина не требуется, но это отличная способ уменьшить конденсацию и стабилизировать тягу. Иногда в этих дымоходах с малым зазором EverGuard Insulation Mix является единственной возможной изоляцией. Запатентованная смесь EverGuard является самой прочной на рынке и также быстрее сохнет.Он внесен в список UL1777 и протестирован на нулевой зазор со всеми дымоходами Forever Flex, Armor Flex и Rhino Rigid.

Сколько мне нужно?

1. Умножьте внутренний размер дымохода (в дюймах).
2. Вычтите площадь лайнера.
3. Умножьте это число на высоту дымохода (в футах).
4. Разделите это число на 461, ответ — количество мешков, которые вам понадобятся.

Изоляционная смесь Everguard — это готовый изоляционный материал на основе вермикулита.Просто приготовьте, постепенно добавляя 4-7 галлонов воды. Когда изоляция перемешана должным образом, она будет держаться вместе, если сжать ее в руке, и вода не должна выходить наружу. Вылейте смесь вокруг облицовки дымохода, слегка встряхивая ее, чтобы смесь осела, а затем дайте ей застыть.

Этот герметизирующий изолятор является альтернативой использованию Super Wrap. Отлично подходит для выполнения работ по плотно прилегающей футеровке или изоляции после установки футеровки. С ней легко работать. Он заполнит опасные пустоты и трещины в кладке при укреплении стен дымохода.

Он затвердевает в легкую, полутвердую массу, которая поддерживает футеровку в дымоходе и образует тепловой барьер, сохраняющий тепло дымовых газов.

Этот продукт делает вашу подкладку еще более прочной. Он внесен в список UL для нулевого зазора до горючих материалов. Смесь устраняет скопление влаги между облицовкой и конструкцией дымохода. Это принимается чиновниками строительного кодекса, и что лучше, его также можно удалить.

Одна сумка весит 45 фунтов и вмещает 2 штуки.5 кубических футов.

пожаров в дымоходах и способы их предотвращения в домашних условиях

Фото: istockphoto. com

Ежегодно в США происходит более 25000 пожаров в дымоходах, причиняющих материальный ущерб на сумму более 125 миллионов долларов. Это повреждение в значительной степени связано с тем, что пламя в нижнем дымоходе мигрирует вверх, чтобы трескаться, деформироваться, плавиться или иным образом отрицательно влиять на кирпичную кладку или металлические стены дымохода. В самых тяжелых случаях пожар в дымоходе может разрушить дома и подвергнуть опасности жизни. Этих трагедий часто можно предотвратить: несоблюдение регулярных проверок, ремонта и чистки дымохода может привести к его неисправности или накоплению опасных отложений, подвергающих риску вашу семью.

К счастью, если вы будете применять здесь советы по профилактике, эта трудолюбивая колонна над камином или дровяной печью должна продолжать выполнять свою работу по уносу дыма и других побочных продуктов из вашего дома, чтобы вы и ваши близкие могли безопасно наслаждаться уютной обстановкой. перед огнем. Продолжайте читать, чтобы понять, что вызывает возгорание в дымоходе, и шесть лучших шагов, которые вы можете предпринять для их предотвращения.

СВЯЗАННЫЕ: 14 вредных привычек, которые могут сжечь ваш дом

1. Сведите к минимуму накопление креозота, чтобы предотвратить пожар в дымоходе.

Главный виновник возгорания дымоходов — креозот. Это легковоспламеняющееся темно-коричневое вещество покрывает стены дымохода, когда побочные продукты пожара (дым, пар и несгоревшие дрова) конденсируются при переходе от горячего камина или дровяной печи в более прохладный дымоход. Если температура в дымоходе (пространство внутри дымохода) достаточно высока, а нарост креозота достаточно густой, креозот может загореться — и этот огонь может распространиться и подняться по дымоходу.

Чтобы минимизировать накопление креозота, сжигайте только выдержанную твердую древесину, которая просохла не менее шести месяцев и содержит влажность не более 20 процентов, что вы можете легко проверить с помощью измерителя влажности древесины (доступно в Интернете и в хозяйственных магазинах). за 30 долларов и выше, как этот вариант общих инструментов на Amazon). И не забывайте всегда держать заслонку (металлическую пластину в дымоходе, которая регулирует тягу) во время пожара, чтобы поддерживать необходимый воздушный поток.

И если облицовка дымохода (слой между дымоходом и стенками дымохода) неизолирована, рекомендуется изолировать ее, обернув теплоизоляционное одеяло вокруг вкладыша или заливая изоляционную смесь, например вермикулит (продается в хозяйственных магазинах). и на Amazon за 10 долларов и выше) в пространство между вкладышем дымохода и дымоходом.Изолированная футеровка дымохода предотвратит слишком низкие температуры дымохода — условие, при котором побочные продукты пожара могут конденсироваться и образовывать креозот.

2. Запланируйте ежегодную проверку дымохода.

Поскольку многие дефекты, которые приводят к возгоранию дымохода, такие как треснувшая облицовка дымохода, не видны невооруженным глазом, очень важно, чтобы трубочист, сертифицированный Американским институтом безопасности дымоходов, проверил ваш камин или дровяную печь, дымоход и т. Д. и система вентиляции один раз в год.Этот профессионал проинформирует вас о любом повреждении и, при желании, отремонтирует его, а также удалит сажу, креозот или препятствия, такие как птичьи гнезда.

Подключение к дымоходу и камину pro

Найдите лучших местных профессионалов и сравните несколько предложений по проекту дымохода или камина.

+

Фото: istockphoto.com

Существует три уровня проверки дымохода:

• Уровень 1 (от 75 до 250 долларов) включает проверку легкодоступных частей камина или дровяной печи и дымохода.
• Уровень 2 (от 100 до 500 долларов) включает видео сканирование внутренних поверхностей дымохода.
• Уровень 3 (от 1000 до 5000 долларов) включает проверку на уровне 1 и уровне 2, плюс — частичный демонтаж дымохода для проверки на предмет более серьезных повреждений.

Проконсультируйтесь с вашим трубочистом о том, какой уровень проверки рекомендуется для вашей дымохода и вентиляционной системы.

3. Очистите дымоход, когда на стенах имеется слой нароста толщиной дюйма.

Если, когда вы поцарапаете пальцем стену дымохода и обнаружите налет на одну восьмую дюйма, то пришло время для чистки.Профессиональная чистка дымохода стоит от 100 до 350 долларов и обычно включает в себя чистку снаружи дымохода вместе с топкой, дымовой полкой, дымовой камерой над топкой, дымоходом и вкладышем дымохода. Тем не менее, экономные домашние мастера, желающие подняться по лестнице, также могут очистить дымоход без профессиональной помощи, используя широкую щетку для дымохода.

4. Установить заглушку дымохода.

Листья и гнезда животных внутри дымохода могут быстро разжечь огонь в дымоходе, если их коснуться тлеющие угли от огня.Заглушка дымохода на короне вокруг наружного отверстия дымохода будет защищать от мусора и тварей. Колпачок также предотвратит «задувание», когда дым от огня снова попадет в дымоход, а затем в дом. Колпачки также предотвращают попадание кислой дождевой воды и коррозию дымохода. Будьте готовы потратить от 50 долларов на металлические оцинкованные колпачки до 500 долларов и более на декоративные модели. Хотя некоторые домовладельцы предпочитают сами устанавливать колпачок для дымохода, самостоятельная установка может привести к аннулированию гарантии — возможно, стоит обратиться к профессионалу.

Фото: istockphoto.com

5. Используйте безопасные разжигатели огня, чтобы избежать нежелательного возгорания дымохода.

При выборе топлива, растопки и трута всегда используйте лучшие разжигатели огня.

• Хорошо выдержанная древесина твердых пород или бревна, одобренные CSIA, — единственное топливо, которое вы должны использовать в своем камине или дровяной печи. Никогда не используйте бензин и керосин для разжигания огня — эти жидкости легко воспламеняются и горючие и могут быстро вызвать пожар.Точно так же не сжигайте уголь, если у вас нет дровяной печи, работающей на угле, потому что это может значительно повысить температуру дымохода, увеличивая риск пожара в дымоходе.
• Для растопки приклейте к засохшим веткам или веткам. Ткань — плохой выбор — при горении выделяется большое количество дыма. В качестве трута используйте рваную или смятую старую газету или сосновые шишки. Никогда не используйте картон или глянцевую бумагу (например, журнальные страницы) в качестве трута, потому что оба содержат химические вещества, которые могут выделять токсины в дымоход и дом при сгорании.

6. Используйте методы чистого сжигания.

Низкотемпературные, медленно горящие пожары, особенно те, которые тлеют на ночь, производят больше дыма и оставляют больше несгоревших горючих материалов. Когда он превращается в креозот на стенках дымохода, повышается риск возгорания в дымоходе. С другой стороны, при горячем, быстро горящем огне остается гораздо меньше дыма, пара и несгоревшей древесины, поэтому креозотовых форм практически нет.

Лучший способ зажечь чистый огонь — это использовать метод горения сверху вниз: положите большие поленья вертикально внизу камина или дровяной печи (дном поленьев к себе), добавьте четыре-пять горизонтальных слои растопки, затем сверху залейте трутом и зажгите.

И, прежде чем ложиться на ночь, всегда тушите огонь: разложите дрова и угли с помощью кочерги для камина, затем присыпьте их золой, лежащей на дне камина, с помощью лопаты для камина. Затем облейте остывшую древесину и угольки таким количеством пищевой соды, чтобы полностью покрыть их — бикарбонат натрия погасит любые оставшиеся угли. После того, как топка остынет (минимум три часа, а лучше восемь), сгребите золу в металлический контейнер. Наполните металлический контейнер водой и храните его вне дома вдали от других легковоспламеняющихся материалов, пока вы не будете готовы их выбросить.

Подключение к дымоходу и камину pro

Найдите лучших местных профессионалов и сравните несколько предложений по проекту дымохода или камина.

+

Как установить коаксиальный дымоход. Дымоход коаксиальный, комплект

своими руками

Как известно, для поддержания процесса горения требуется кислород, который поступает вместе с притоком свежего воздуха. А для бесперебойной работы системы отопления В доме при сжигании любого вида топлива образуется дым и газообразные вещества, которые через дымоход выводятся наружу. Универсальный коаксиальный дымоход способен совмещать обе эти функции, при этом снижая стоимость изоляционных материалов.

Особенности конструкции коаксиального дымохода

В помещении полноценный процесс горения не может продолжаться бесконечно, так как весь кислород, содержащийся в нем, постепенно выгорает. Из-за этого топливо не сгорает полностью, и пламя теряет силу, образуется окись углерода, и в помещении становится труднее дышать.Это очень опасно для здоровья и жизни жильцов дома, поэтому необходим свежий воздух.

Если непонятно, насколько быстро расходуется кислород, стоит вспомнить школьные впечатления. Например, если поставить горящую свечу в открытую банку, а рядом с ней в плотно закупоренную банку, она быстро погаснет. Или, если вы поместите 2 одинаковых больших паука в 2 банки, и сначала закроете их 2 слоями марли, а второй закатите для консервации.Через день второе членистоногое будет найдено мертвым из-за нехватки кислорода, а второе будет прекрасно себя чувствовать, только немного проголодавшись. Эти эксперименты наглядно показывают, насколько важен приток свежего воздуха в помещения, где требуется кислород.

Для поддержания процесса горения кислород необходим так же, как и для дыхания живых существ. Пожарные на работе сталкиваются с тем, что в закрытом помещении пожар почти тушат, пока не откроют двери или не выбьют окно.Далее при притоке свежего воздуха происходит процесс быстрого возгорания, сравнимый со взрывом. Об этом следует помнить тем, кто имеет дело с огнем.

При работе любого отопительного оборудования важно обеспечить регулярный приток свежего воздуха, но не порциями, и не так, чтобы охладить отапливаемое помещение. Для этих целей специалисты рекомендуют использовать последнюю разработку технологов — коаксиальный дымоход, фото:

.

Устройство дымохода данного типа аналогично обычному, но есть некоторые отличия как на этапе монтажа, так и при покупке.Нужны предварительные расчеты, в которых учитывается:

• вид топлива;
• мощность котла;
• степень герметичности помещения;
• средняя температура воздуха на улице;
• утеплитель стен;
• показатель общей мощности отопительного оборудования, особенно в универсальных котлах.

Конструкция продуманного дымоходного комбайна:

• горячий дым, выходящий через внутреннюю трубу;
• свежий воздух для горения в котле — снаружи.

Как уже поняли, коаксиальный дымоход представляет собой двойную трубу, где труба меньшего диаметра расположена внутри более широкой трубы. Между ними образуется достаточный зазор, чтобы между ними беспрепятственно проходил воздушный поток. Для наглядности предложен коаксиальный дымоход.

Эффективность работы зависит от длины труб коаксиального дымохода, так что сохраняется равный зазор по всей длине и ширине, включая поворотные части и изгибы (изгибы).Если вы сделаете поперечное сечение, то увидите, что внутри находятся две концентрические окружности, обозначающие размещение 2-х цилиндров — труб разного диаметра. В этом дизайне:

• внешняя труба всасывает воздух в котел снаружи;
• внутренняя, более узкая труба является основной частью дымохода для отвода дыма и газообразных веществ, выделяющихся при сжигании топлива.

Предлагаемая схема дымохода включает в себя 2 совмещенные трубы, то есть одна в другой, но они не имеют отношения к меду.А чистый воздух, засасываемый с улицы, покидает комнату без откачки, то есть автоматически, за счет разницы температур. При этом недостатка кислорода в самом помещении нет, так как он не собирается для поддержания процесса горения.

Движение холодного воздуха и нагретого дыма в этой трубе основано на принципе «противотока». Ведь если нагретый воздух поднимается и уходит наружу, то его следует заменить на более холодный, более насыщенный кислородом.

Внимание: Как и любой другой дымоход, он должен иметь важное дополнение — возможность очистки и емкость для конденсата.

Схема работы и основные преимущества коаксиального дымохода

В работе использованы коаксиальные дымоходы:

• котлы газовые;
• котлы мазутные и прочие жидкие топлива;
• котлов твердотопливных;
• универсальные котлы;
• комбинированное отопление.

Сложные системы подачи воздуха и дымоудаления имеют много преимуществ перед традиционными дымоходами. Коаксиальный дымоход для газового котла — это тот случай, когда можно гарантировать полное сгорание топлива, находящегося в топке.При этом он полностью изолирован от жилища, как будто отопительное оборудование работает где-то еще. Это позволяет использовать его в доме без стен, где зонирование весьма условно, а площадь впечатляет. К тому же отсутствуют условия для образования окиси углерода, то есть полная безопасность в этом плане.

Коаксиальный дымоход, встроенный в газовый котел, увеличивает его производительность, то есть КПД намного выше, чем у аналогов.Это связано с прогревом свежего воздуха, проходящего между стенками дымохода. То есть на нагрев поступающего воздуха расходуется меньше тепла, а топливо сгорает полностью из-за достаточного количества поступающего кислорода. Однако для эффективной работы систем отопления важно соблюдать требования к установке коаксиальных дымоходов, указанные в инструкции.

Поток свежего воздуха даже в самые холодные зимние ночи, проходя через двойной дымоход, не дает резкого понижения температуры.Кроме того, двойная дымовая труба удерживает стены деревянного дома от перегрева, и нет необходимости в усиленной изоляции для обеспечения пожарной безопасности. Подогрев наружного воздуха на пути к котлу в дымоходе немного снижает температуру дыма, стимулируя нормальную тягу, то есть не дает слишком быстро испаряться теплу.

Нет необходимости делать длинную систему дымоудаления, поэтому выходное отверстие коаксиального дымохода у газового котла часто можно увидеть в стене дома, а не над верхом крыши.При этом рекомендуемая длина дымохода такого типа колеблется в пределах 3 м, то есть может работать на том же этаже, где установлен котел. Также стоит упомянуть еще одно преимущество — оптимальные затраты на дымоход, который короче обычного.

Коаксиальные дымоходы чем-то напоминают системы самообслуживания, где все процессы продуманы и автоматизированы. Это оборудование позволяет не только повысить КПД котла, но и самостоятельно обеспечить высокую пожарную и экологическую безопасность.Уникальность этого типа дымохода в том, что в нем установлено:

• по горизонтали;
• по вертикали.

Подготовка и монтаж дымохода

Перед тем, как установить коаксиальный дымоход, важно обратить внимание на определенные параметры, совершая покупку такого оборудования. Для этого важно соотнести сечение выхода газового (или другого) котла и коаксиального дымохода. Эти размеры необходимо указать в инструкции, поэтому выбрать именно то, что идеально подойдет, не так уж и сложно, тем более, что вариантов немного.

Внимание: Если в инструкции указаны не все интересующие параметры, то следует подбирать дымоход по вашим условиям, включая расчетную длину трубы.

Возможны 2 варианта установки:

• дымоход через стену горизонтально наружу;
• труба отводится в подготовленный дымоход или вентиляционную шахту.

Еще перед сборкой и установкой коаксиального дымохода важно проверить его комплектность, чтобы все детали можно было поставить на свои места:

• входные и дымовые трубы;
Коаксиальное колено
• ;
• стяжной хомут;
• переходник для монтажа коаксиального дымохода;
• фланец для декоративной отделки стен;
• 2 декоративные накладки, закрывающие отверстие в стене.

Важно знать, что:

• дымоход этого типа должен быть правильно прикреплен к котлу;
• все, что может мешать полноценной работе дымохода, нужно убрать или убрать из помещения (например, легковоспламеняющиеся смеси), а снаружи в его воздухозаборник не должен попадать снег, падающая листва и т. Д .;
• : все размеры дымохода и выхода котла должны быть полностью одинаковыми, согласно инструкции.

Совет: поскольку конструкция дымохода позволяет выпускать дымоход наружу, он не очень высокий, в регионах, где может быть много снега, отверстие дымохода должно подниматься на достаточную высоту над землей.

Расположение отверстия под коаксиальную трубку

При установке коаксиального дымохода важно правильно определить и обозначить выход трубы через отверстие в стене, например, примерно на 1,5 м над котлом. При этом диаметр отверстия варьируется от 110 до 125 мм, что соответствует его поперечному сечению. Коаксиальный дымоход, выходящий из помещения, монтируется с небольшим уклоном вниз для удаления конденсата.

Внимание: края трубы острые, поэтому установку лучше производить в рабочих перчатках, чтобы не пораниться! Все работы нужно делать днем ​​и при хорошем освещении.

Совет: Не забывайте, что монтаж дымохода завершается монтажом и закреплением декоративной накладки, которая идет в комплекте — будьте внимательны, чтобы не было «лишних» запчастей.

Перед установкой коаксиального дымохода своими руками, то есть без помощи специалистов, стоит составить предварительную схему устройства дымохода, согласно вашим условиям. Иногда требуется приобретение дополнительных деталей или комплектующих, например, для увеличения длины труб и хомутов для их стыка.

Осторожно: Избегайте подделок, где нет гарантии качества и соответствия комплектующих!

Если само подключение коаксиального дымохода вызывает сомнения, лучше не рисковать, а доверить это специалистам. Без дополнительных услуг в целях экономии можно ограничиться лишь появлением в стене соответствующего отверстия для дымохода. Новичку часто бывает сложно разобраться с установкой ревизионного люка и системы отвода конденсата.

Сегодня коллективные коаксиальные дымоходы устанавливают и в многоквартирных домах, но эффективно они работают только при продуманной системе инсталляции, изначально заложенной в проекте. Это могут сделать только специалисты.

При самостоятельной сборке и установке этого типа дымохода не стоит беспокоиться о неожиданных трудностях — коаксиальный дымоход собирается по инструкции, как обычный детский конструктор. Все детали, при полной комплектации и соблюдении рекомендаций, легко собираются в единое изделие.То есть собираем дымоход с воздухозаборником и вставляем в просверленное в стене отверстие, на саморезы прикручиваем кожух и закрываем декоративными накладками. Однако дело не столько в процессе сборки, сколько в том, насколько точно он подключен к отопительному оборудованию. Если что-то непонятно, стоит посмотреть коаксиальный дымоход — видео, которое есть в конце статьи.

Возможные ошибки

Среди ошибок, допускаемых при установке коаксиального дымохода, обычно встречаются такие дефекты:

• труба слабо закрепленная в стене здания;
• отсутствие изоляции между деревянной стеной и дымоходом;
• утечка дыма из-за недостаточной герметичности при соединении звеньев.

Совет: Декоративную облицовку можно подобрать отдельно, в соответствии с цветом стен, чтобы она выглядела максимально эстетично.

Всем понятно, что когда дым выходит наружу, из комнаты уходит обычный воздух. Из этого следует, что эти потери требуют восполнения. Компенсацию можно произвести с улицы, воздух будет свежий, но холодный.

Есть системы, которые решают эту проблему. Есть много котлов, которые оснащены наддувом и встроенным вентилятором и в которых отвод отработанных газов происходит через коаксиальный дымоход.

Коаксиальный дымоход, применяемый для газовых котлов, имеет довольно простое устройство. В нем две трубы разного диаметра: одна проходит через нормальный воздух снаружи, другая служит для отвода выхлопных газов. Вся система герметична, и воздух из помещения не участвует в работе этой системы, а поскольку коаксиальные дымоходы собираются так, что имеют уклон наружу, в них не скапливается конденсат.

Есть два типа таких дымоходов:

Коаксиальный дымоход можно сделать своими руками, для этого нужно соблюдать несколько правил и запастись терпением.

Инструкция по установке

Монтаж дымоходов производится в соответствии со следующими требованиями:

1. Системы газоснабжения тепловых агрегатов, использующих природный газ в качестве топлива, необходимо проектировать в соответствии с нормативными документами, требования к этим установкам сформулированы в СНиП 2. 04.08–87 и «Правилах газовой безопасности».
2. Давление подачи природного газа должно быть равным 0,003 МПа (0,03 кгс / см²)
3. Газопровод вводится непосредственно в помещение, в котором расположены отопительные агрегаты.
4. Вытяжка дымохода регулируется согласно предписаниям. СНиП 2.04.05–91.
5. Отвод дымовых газов от теплогенераторов, оборудованных встроенной установкой для принудительного отвода газов, допускается через наружную стену здания.

Добродетели

• повышают эффективность системы отопления;
• снижение затрат на отопление;
• доступные цены;
• экономичный;
• изготавливаются, как правило, из стали с повышенной устойчивостью к повреждениям;
• высокая огнестойкость;
• Имеющийся уклон трубы обеспечивает отвод образующегося конденсата.Важно, чтобы уклон был оптимальным, иначе скопившийся конденсат поспособствует разрушению трубы;
• малый вес, благодаря чему нет необходимости в дополнительном креплении.

Перед началом работ

Перед тем, как приступить к установке коаксиального дымохода своими руками, необходимо изучить требования и выполнить следующие операции:

• Выбрать желаемое сечение дымохода . Это можно определить по паспорту, который идет в комплекте с дымоходом.
• Если в инструкции производителя не указана длина дымохода, то нужно руководствоваться стандартными требованиями: длина должна быть не менее 5 метров.
• Длина горизонтальных участков должна быть не более 1 метра.
• Сделайте чертеж того, что вы хотите установить. и определим необходимое количество крепежей и фиксаторов для стыков.
• При установке вертикального коаксиального дымохода высота дымохода должна быть выше конька крыши.
• При удалении трубы через стену минимальное расстояние от двери и окна должно составлять 0,5 метра, расстояние от земли должно быть не менее 2 метров. Кроме того, обязателен уклон патрубка для отвода конденсата. минимальный уклон — 3 градуса.

Внимание: длина трубы рассчитана на то, чтобы стыки не попадали в поперечное сечение стены.

Собираем дымоход

• Дымоходы одностенные, а также дымоходы с теплоизоляцией собираем с помощью « Труба к трубе ».В местах соединений нет фиксаторов.
• Детали дымохода собираются в зависимости от движения конденсата, создается уклон, чтобы конденсат и вредные выбросы собирались внутри, а не выходили за пределы дымохода.
• Если дымоход монтируется тройниками, то в этом случае перед тройником собираются все элементы дымовые , а над тройником — за счет конденсата.
• При проведении работ в кирпичной стене между трубой и кладкой кирпича должен оставаться зазор, расстояние между поверхностями — не менее 4 сантиметров.
• Стыки стыка наружного кожуха и теплоизоляции между собой скрепляются заклепками и саморезами. Это придаст желаемую жесткость.

Допускаются ошибки

• Неправильно рассчитанные и смонтированные коаксиальные дымоходы приводят к заполнению отапливаемого помещения угарным газом.
• Теплоизоляция между стеной и крышей не установлена.
• Дымоход не крепится к фасаду дома жестко.
• При неправильной установке дым не уходит туда, где он предусмотрен. Есть утечка.

Внешний коаксиальный дымоход

Плюсы:

• Грамотная установка коаксиального дымохода сохраняет внутренние размеры помещения.
• Нет необходимости нарушать целостность кровли.
• Наружный монтаж всегда проще и проще сделать самому, нет ограниченного пространства.

Минусы:

• Дороже утепление дымохода.
• Не всегда подходит для оформления здания.
• В своей установке имеет горизонтальное сечение.

Как установить наружный коаксиальный дымоход?

Учтите правила установки коаксиального дымохода.
Если здание построено и в нем нет отопления, уже можно производить установку коаксиального дымохода (внешнего).

Внимание: если монтируется вертикальный коаксиальный дымоход, то цельная труба должна проходить через крышу без стыков.

Внутренний дымоход

Плюсы:

• Простой монтаж в готовом здании.
• Дополнительного фундамента нет.
• Вертикальное направление дымохода.
• Идеальная тяга.
• Удобен и прост в обслуживании.

Минусы:

• Занимает площадь.
• Неудобный переход по этажам.
• Требуются дополнительные меры пожарной безопасности.

Правила установки внутреннего коаксиального дымохода

Перед началом работ

• Убедитесь, что расстояние от дымохода до легковоспламеняющихся предметов, которые могут вызвать пожар, безопасно.
• Проверить, снята ли вся защитная пленка с элементов сборки.
• Проверить работу заслонки, регулирующей тягу в дымоходе (см. Затвор для дымохода).

Коаксиальный дымоход своими руками сделать можно, но для начала нужно подумать о безопасности конструкции и внимательно изучить требования СНиП. На видео можно увидеть установку коаксиального дымохода, но лучше иметь под рукой инструкцию по установке на рабочем месте.

Грядут холода. Все больше и больше людей пытаются провести отопление в своих домах. Оптимальный вариант в такой ситуации — котел отопления. Если установить электроприбор, то проблем не предвидится. Агрегат преобразует электрическую энергию в тепло. Но если принято решение об установке газового котла, то нужно следить за тем, чтобы от него правильно смонтирована система отвода дымовых газов.

Также необходимо убедиться, что в котел подается необходимое количество кислорода.Как правило, в этом случае устанавливается коаксиальная труба. Сможет обеспечить работоспособность газового котла с камерой сгорания закрытого типа. Обычно коаксиальная труба продается сразу вместе с котлом.

Котлы с закрытой камерой сгорания могут быть установлены в любом помещении. Оборудование не требует специальных вытяжек, через которые будут выходить продукты сгорания. Единственное условие — наличие коаксиальной трубки.

Устройство коаксиальной трубы

Дымоход коаксиальный представляет собой трубу, состоящую из двух отсеков. Две трубы разного диаметра расположены одна внутри другой. Их выставляют на улице. Внутри конструкции находятся перемычки. Они не позволяют трубам касаться друг друга. Оказывается, конструкция коаксиальной трубы состоит из двух каналов, каждый из которых предназначен для выполнения определенной функции:

• труба, имеющая небольшой диаметр, предназначена для отвода продуктов сгорания из камеры сгорания;
• более толстая труба подает кислород в котел.

Это означает, что продукты сгорания покидают котел, а кислород поступает в камеру сгорания. В этом случае газы не смешиваются друг с другом. Чаще всего устанавливаются коаксиальные трубки, расположенные в горизонтальном положении. Очень редко можно встретить коаксиальную трубу, установленную вертикально.

Преимущества коаксиальной трубы

Рассматривая конструкцию и преимущества коаксиальных труб, следует еще раз отметить, что коаксиальные дымоходы подходят не для всех типов котлов. Чтобы устройство работало максимально эффективно, нужно учитывать, что он устанавливается на котел, имеющий закрытую камеру сгорания, а также с принудительным уплотнением. Только так котел сможет работать максимально продуктивно. Газовые котлы с наддувом кислорода могут быть настенными и уличными.

Главное преимущество коаксиального дымохода в том, что система достаточно проста. Это значит, что котел можно установить в любой части дома. Итак, уместно перечислить все преимущества, которые имеют коаксиальные трубы для газовых котлов.

1. Дымоход расположен в горизонтальном положении. Это значит, что вам не нужно будет делать в потолке отверстие для выходной трубы. Она проходит через ближайшую стену возле котла.
2. Коаксиальный дымоход не связан с воздушной массой помещения. Когда котел работает, кислород внутри помещения не участвует в процессе сжигания газа. Следовательно, продукты сгорания не попадают в помещение, как в случае с обычными газовыми приборами.
3. Когда в котел поступает воздух с улицы, он немного нагревается. Это возможно благодаря тому, что труба, по которой поступает кислород, обогревается от другой трубы, по которой проходит продукт сгорания. Значительно увеличивается КПД котла.
4. Коаксиальный дымоход можно установить самостоятельно. Вам не нужно обладать определенными знаниями. К тому же нет необходимости выполнять перепланировку под установку коаксиального дымохода. Это значит, что газовый котел с закрытой камерой сгорания можно установить даже в квартире.
5. Коаксиальный дымоход не может стать причиной пожара. Дело в том, что он в достаточной степени охлаждается воздухом, поступающим с улицы в котел.
6. Коаксиальный дымоход не требует установки дополнительного котла. Котел можно установить где угодно: в квартире, в подвале, в туалете.

Некоторые требования при установке коаксиального дымохода

При установке в котельной с закрытой камерой сгорания обязательно установка автономной системы отопления.Следует отметить, что такую ​​систему будет несложно выполнить в любом помещении: в квартире, в загородном доме или в производственном цехе.

Если в помещении будет установлена ​​коаксиальная труба для газового котла, то необходимо выполнить определенные правила по технике безопасности. Только так можно качественно выполнить работу, а помещение будет защищено от проникновения угарного газа из котла.

Итак, как правильно смонтировать коаксиальные трубы?

1. Если коаксиальный дымоход расположен вертикально, то высота надземного участка должна быть не менее трех метров.В некоторых случаях устанавливаются более длинные трубы. Например, для котлов итальянской марки Ferolli нужно подключить коаксиальные трубы, длина которых составляет около пяти метров.
2. Если труба выводится на улицу от котла в горизонтальном положении, то ее длина должна быть не менее одного метра.
3. Если установлена ​​система принудительной вентиляции, то в установке вертикальных участков коаксиальной трубы нет необходимости.
4. Конец трубы, выходящий из помещения, должен находиться на высоте не менее двух метров над землей. По поводу котла — не менее полутора метров.
5. Расстояние от трубы до окна должно быть не менее пятидесяти сантиметров. Неважно, уйдет коаксиальная трубка сбоку от окна или под ним.
6. Не рекомендуется прокладывать коаксиальную трубу под окном. Если другой возможности нет, то необходимо сделать конец трубы на метр ниже окна.
7. Для того, чтобы из трубы выходил конденсат, нужно установить дымоход с небольшим уклоном в сторону улицы,

Что касается наклона коаксиальной лампы, то на эту тему ведется большое количество споров.С одной стороны, вроде бы все просто. Но на самом деле нужно разбираться во всех деталях. Итак, есть два разных суждения относительно наклона коаксиального дымохода.

Некоторые специалисты утверждают, что лучший вариант — наклонить котел в сторону улицы. А тут все вполне разумно. Образующийся конденсат начнет стекать на улицу. И тогда в бойлере не будет конденсата. Но стоит отметить, что настолько полноценно система будет работать, когда на улице нет сильных морозов.

Если будет сильный мороз, вода из трубы не успеет вытечь. Он замерзнет прямо в трубе. Начнут появляться сосульки, которые не дадут забирать воздух с улицы. Но если морозы очень сильные, конденсирующаяся вода может замерзнуть прямо внутри трубы, а не на конце трубы.

Поэтому некоторые компании не рекомендуют монтировать коаксиальные дымоходы с уклоном в сторону улицы. В такой ситуации конденсат не попадет в котел, так как для влаги будет предусмотрен специальный резервуар — сборник конденсата.

Нужно ли утеплять коаксиальную трубку?

Сразу скажем, что изоляция коаксиального дымохода не решит проблему с замерзанием конденсата. Даже если на трубе есть изоляция, в ней все равно будет собираться конденсат. Обрезка внутренней трубки поможет решить проблему. Но такие меры необходимы, когда труба имеет уклон от котла.

В инструкции по установке коаксиального дымохода есть некоторые требования. Отдельного внимания заслуживает сама длина трубы.Запрещается уменьшать его длину. В противном случае может возникнуть пожар.

Монтаж коаксиальной трубы

Для установки коаксиального котла не требуется специального оборудования, инструментов и навыков. С работой справится даже новичок. Важно только соблюдать указанные правила. Примечательно, что коаксиальная труба устанавливается только с газовым котлом.

Изначально необходимо определиться, в какой части дома будет располагаться котел. Если он будет стоять на полу, необходимо предусмотреть специальную подставку.Настенные котлы просто крепятся к стене. Отверстие в стене, через которое будет проходить коаксиальный дымоход, должно находиться на той же стене, что и котел. Труба должна располагаться на полтора метра выше котла.

Для соединения котла с коаксиальной трубой используется специальная муфта, которая идет в комплекте с трубой. Все повороты и стыки необходимо закрепить на стене.

Запрещается использовать герметики или самоклеящиеся навесы при установке коаксиального дымохода. Отверстие в стене, в которое проходит труба, необходимо изолировать негорючим материалом. Если в котле установлена ​​система принудительной вентиляции, то устанавливать вертикальные участки труб не следует.

Каждый стык трубы крепится к стене скобами. В конце не нужно класть защитные зонтики.

Там, где сегодня выполняются автономные системы отопления, используются газовые котлы, оборудованные коаксиальными трубами. Дымоходы просты в эксплуатации, установке.Цена их на рынке невелика. Все работы по установке оборудования можно выполнить самостоятельно. Для этого потребуется минимум времени и инструментов. Все работы нужно выполнять аккуратно, несколько раз проверяйте качество соединений. Однако при возникновении сомнений в том, что работы невозможно выполнить самостоятельно, рекомендуется обратиться к специалистам.

Для того, чтобы при работе газового котла вывести продукты сгорания за пределы помещения и тем самым обеспечить подачу свежего воздуха, применяется коаксиальный дымоход. Его используют для различных устройств: теплогенераторы, радиаторы, конвекторы и др. В последнее время такое оборудование становится все более популярным у потребителей. Слово «коаксиальный» означает, что один объект находится в другом, то есть труба меньшего диаметра находится в трубе большего диаметра. Такая конструкция называется двухконтурной. Обе трубы соединены перемычками, исключающими возможность их соприкосновения. Внутренняя трубка предназначена для отвода газов, образующихся после сгорания топлива, а внешняя трубка — для притока наружного воздуха.

Котлы с закрытой камерой сгорания не сжигают кислород, поэтому подходят для любых помещений. Наличие коаксиального дымохода дает возможность выбрать место установки котла, и дом полностью обойдется без вентиляции.

Устройство коаксиальных дымоходов несколько отличается от традиционных, поэтому их монтаж следует проводить только после предварительных расчетов, в зависимости от мощности котла и вида топлива. Также важно учитывать среднюю температуру воздуха, наличие изоляции и т. Д.

По сравнению с традиционными дымоходами коаксиальный дымоход имеет много преимуществ. Они обеспечивают полное сгорание топлива и его надежную изоляцию от помещения. При работе это будет выглядеть так, как будто котел находится в другой комнате.

Эффективность нагревательного устройства значительно увеличивается за счет нагрева приточного воздуха за счет контакта с горячими стенками напорного патрубка.Поступающий снаружи холодный воздух защищает стены здания от перегрева, что актуально для деревянных полов, снижает температуру выхода дыма, тем самым улучшая тягу к еде.

Максимальная длина трубы не должна превышать 3 м. Пожарные и экологические характеристики за счет использования коаксиальных дымоходов значительно улучшаются.

Отличие традиционного дымохода от коаксиального. Стрелки указывают направление движения воздуха. В коаксиале есть специальная труба для отвода воздуха извне, в то время как в традиционном такой возможности нет.

Другие их преимущества:

• Простой и дешевый монтаж.
• Нет необходимости устанавливать традиционный высокий дымоход, который часто бывает громоздким.
• Максимальная длина трубы не превышает 3 м.
• Хорошая стойкость к агрессивным химическим веществам и повышенной влажности.
• Прочность.
• Безопасность использования. Все процессы нагрева проводятся в закрытой камере сгорания, поэтому они не представляют опасности для человека. Дополнительная вентиляция не требуется, а про угарный газ и дым можно забыть.
• Внутренняя трубка начинает охлаждаться при передаче небольшого количества тепла внешней. Это сводит к минимуму риск возгорания в точках соприкосновения трубы с легко воспламеняющимися частями пола.
• Ассортимент наружных и внутренних труб различных размеров достаточно богат, поэтому для газового котла любой мощности всегда найдутся сателлиты для надежной работы. То же самое можно сказать и о производителях, которые радуют нас новыми и улучшенными дымоходами.

Вид коаксиального дымохода к стене

Составляющие конструкции

Стандартное оснащение коаксиального дымохода следующее: прямые трубы, похожие на каркас дымохода, тройник, сборник конденсата, очистка, верх кончик и колено, соединяющее вертикальную часть конструкции с горизонтальной.Кроме того, эта часть соединяет горизонтальный дымоход с газовым котлом.

Если дымоход направлен только горизонтально, то при его установке не используются такие элементы, как сборник конденсата, тройник и очистка. В настоящее время для его производства используются три основных материала: обычная нержавеющая сталь, кислотостойкая нержавеющая сталь и оцинкованная сталь. Однако внутренняя и внешняя трубки часто могут быть изготовлены из разных материалов, комбинируя их.

Схема коаксиального дымохода.Движение газов в системе происходит по принципу противотока.

Особенности монтажа коаксиальных дымоходов

Установка коаксиального дымохода не сложна по сравнению с традиционным дымоходом. И все же такую ​​работу лучше доверить профессионалам, знающим все требования безопасности, а также разбирающимся в деталях, которые непосвященному человеку сложно установить. Да и работать с трубами, из которых сделаны дымоходы, одна небезопасно.

Как уже было сказано, эти трубы устанавливаются на котлы, оборудованные закрытой камерой сгорания. Они могут быть настенного или напольного типа и размещаться на любом этаже. Направление дымохода — вертикальное, наклонное или горизонтальное. Какой выбрать, зависит от характеристик помещения.

Бывает, что котел снабжен принудительной вентиляцией. Затем трубы размещаются горизонтально. Когда их нельзя установить так, чтобы они выходили через одну из стен, конструкция монтируется вертикально.Чаще всего это связано с близостью окон, нарушением конструкции фасада и т. Д.

Во избежание возгорания дымоходный проем должен быть выше котла не менее 1,5 м и не намного больше, чем диаметр трубы. Если труба вынесена наружу, ее нужно немного наклонить на угол 3 градуса, чтобы конденсат лучше удалился. Вне зависимости от расположения он должен быть дальше от оконного проема на 0,6 м и более.

Варианты вертикальной установки насадок для дымохода

Монтаж дымохода: инструкция

Для его установки необходимы следующие детали, определяющие работу: одна или несколько коаксиальных труб, дымовая труба и соединительный переходник.Не обойтись без дополнительных аксессуаров: две пластины на стенках, фланец, соединительный зажим и наконечник на трубе.

Для обеспечения большей безопасности и надежности работы оборудование следует устанавливать вместе с котлом. Оптимальное расстояние от котла от 1 до 1,5 метров. При необходимости трубу можно удлинить, но не более чем на 2 колена, высота которых равна 3 метрам.

Перед началом работ необходимо удалить из трубы легковоспламеняющиеся предметы и вещества, а также определиться с выбором места.После этого начинайте сверлить отверстия подходящего диаметра от 11 до 12,5 см. С помощью хомута для шланга подсоедините трубу к выходному патрубку котла. Место крепления зажимается с двух сторон болтами. Далее непосредственно собирается дымоход необходимой конструкции. Все детали соединяются между собой хомутами, так как только они обеспечивают их надежность. По окончании монтажа дымохода надевают на него футеровку. Они нужны только для красоты и никакой практической функции не выполняют.

Дымоходы сложной конфигурации

Известно, что в высотных зданиях в качестве отопления используется газовое оборудование с закрытыми горелками.Конечно, для них просто необходимо удаление продуктов сгорания. Для этого используются промышленные коллективные дымоходы, которые подключаются к центральной трубе, установленной на крыше. Если тяга достаточна, продукты сгорания удаляются полностью, а кислород через вентиляционное отверстие к горелкам поступает в нужном количестве. Поскольку рабочая температура оборудования составляет 250 градусов и более, толщина стенок коаксиального дымохода промышленного типа должна быть не менее 80 — 100 мм.

Коллективные дымоходы применяются в шахтных или трехслойных системах. Их эффективная работа будет только в том случае, если монтаж будет производиться во время строительства. Самостоятельно при перепланировке или ремонте такую ​​систему установить сложно.

Как утеплить дымоход

Зимой коаксиальный дымоход часто замерзает. И люди думают: «Надо его изолировать, что еще делать». Как ни парадоксально, но это решение малоэффективное. Единственный верный способ — уменьшить размер дымохода.Какой должна быть длина — об этом читайте в инструкции к вашему котлу.

Если наконечник замерзает из-за попадания конденсата во всасывающую трубу, внутреннюю трубу следует укоротить. Правда, так получается не всегда. Лучше установить две отдельные трубы, утепление которых будет достаточно эффективным.

Пример коаксиального дымохода с уменьшенной внешней трубой

Подводя итог

Использование коаксиального дымохода сегодня довольно распространено. Его размеры намного меньше обычных, а установка особых сложностей не представляет, хотя обращаться к специалистам все же нужно.Это оборудование не сжигает кислород в помещении и не требует притока холодного воздуха. Вы можете располагать его как по горизонтали, так и по вертикали.

Комфортная жизнь в доме зависит от эффективности системы отопления. Отопление жилища связано с применением устройств открытого огня, что снижает содержание кислорода в атмосфере внутри дома. Замкнутый круг? Нисколько. Проблема решается применением коаксиальных дымоходов для отвода продуктов сгорания. Что это такое и как построить своими руками?

Что такое коаксиальный дымоход

Автономная система отопления жилища с любым устройством требует полного отвода продуктов сгорания.Традиционные дымоходные системы используются и в наше время. Однако на смену им приходят новые устройства, решающие одновременно несколько проблем — коаксиальные дымоходы.

Их появление связано с решением проблемы сжигания топлива в топке, которое происходит с участием кислорода из отапливаемого помещения. Если не возобновить концентрацию проветриванием, в комнате становится душно и неуютно. Вывод очевиден — изолировать устройство сжигания топлива (котел) и подать кислород в топку извне.Для этого использовались двухслойные трубы, в которых продукты горения вывернуты внутрь, воздух с улицы показан по щели между внутренней и внешней стороной.

Коаксиальный дымоход

Преимущества коаксиальных дымоходов

Это следующие:

• КПД котельного оборудования, повышенный по сравнению с традиционными устройствами, полученный за счет подачи в топку котла нагретого воздуха с нормальным содержанием кислорода. Это способствует более полному сгоранию топлива;
• нет необходимости в дополнительной вентиляции помещения;
• повышенная экологичность, полученная за счет эффективного сжигания топлива;

недостатки

К ним относится склонность внутренней трубы к обледенению.Это становится возможным благодаря низкой температуре дымовых газов уже на выходе из топки. В результате образуется конденсат, который при температуре окружающей среды ниже -15 градусов замерзает, что для России не является чудом. Степень обледенения может полностью перекрыть каналы движения газов и воздуха, что означает аварийную ситуацию.

Внимание! Давать трубе полностью промерзать нельзя, от этого выходит из строя котельное оборудование.

Как показывает практика, такие явления часто возникают из-за стремления максимизировать КПД системы за счет уменьшения диаметра внутреннего дымохода, что приводит к снижению температуры газа до «точки росы», усилению конденсации и, соответственно, образованию льда.

Виды

Устройства для отвода продуктов сгорания этого типа делятся по нескольким критериям.

Внутренние и внешние системы

Внутренние системы расположены в шахтах, специально оборудованных для строительства дома. Они никак не соприкасаются с жилым пространством. В некоторых случаях такие устройства устраивают в стандартном кирпичном дымоходе, но следует отметить неудобство таких дымоходов в обслуживании и ремонте.

Способы установки дымохода в доме

Наружные дымоходные системы устанавливаются непосредственно на стене дома снаружи.Считается, что они портят дизайн дома, поэтому имеют выход во двор. Это устройство легко установить, а также легко обслуживать и ремонтировать.

Вывод коаксиального дымохода через стену дома

Холодные и теплые приборы

Как было сказано выше, в наши суровые зимы дымоход промерзает. Чтобы избежать этого эффекта, нужно сделать утепление дымохода. Для этого используйте несколько способов:

• Применение дополнительной обсадной трубы трубы большего диаметра.В этом случае зазор между внешней трубкой и кожухом заполняется изоляцией. Для этого используется минеральная вата;
• Коаксиальная система внешней трубы превращается в рулонную изоляцию. Оберните поверх этого слоя защитную оболочку из алюминиевой фольги и закрепите зажимами. Направление намотки должно быть таким, чтобы не допустить перетекания влаги внутрь изоляционного слоя, то есть производить ее снизу вверх.

Вертикальный или горизонтальный вывод

Первоначально коаксиальные конструкции разрабатывались как исключительно горизонтальные устройства.Но это теория, а на практике решающим фактором становится расположение теплового агрегата, которое в некоторых случаях требует комбинированной работы.

Вертикальные вводы используются только для котлов без принудительной тяги.

Внутренний вертикальный и внешний комбинированный коаксиальный дымоход

Устройство и принцип работы

В комплект коаксиального трубопровода входит разное количество деталей в зависимости от конструкции дымоходного устройства.

Конструкция коаксиального дымохода

Основные из них:

• переходник для подключения к топочному агрегату;
• колено 90 градусов для изменения направления трубопровода;
• Коаксиальная прямая труба.Конструктивно состоит из двух частей, расположенных одна внутри другой с продольными перегородками между ними;
• муфта с уплотнением и стяжкой для усиления стыка;
• воздухозаборник.

Принцип работы дымохода данной конструкции заключается в том, что при сгорании топлива образуются дымовые газы, сразу устремляющиеся в трубу. Созданная зона пониженного давления заполняется наружным воздухом через канал между стенками труб. Нагреваясь по внутренней трубе, он попадает в топку, и нагретый кислород активно вступает в реакцию с топливом.В этом случае эффективность устройства значительно возрастает. Охлаждаемая внешняя стена способствует пожарной безопасности устройства.

Материалы и инструмент для устройства дымохода

Комплектность дымохода зависит от расположения теплового агрегата. Устройство состоит из серии стандартных агрегатов, позволяющих выполнять дымоходы любой конфигурации. Модули модифицированы, что позволяет легко оснастить устройство необходимыми деталями и упрощает монтажные работы.При создании коаксиального дымохода используются такие узлы:

• трубы прямые — основной элемент дымохода;
Тройники
• — изготавливаются под углом 30, 90 и 45 градусов, предназначены для изменения направления при установке;
• Муфты угловые и отводы — соединения труб;
Коллекторы конденсата
• — используются на каждой вертикальной секции, оборудованы водяной заслонкой для предотвращения утечки наружного воздуха, что снижает тягу в дымоходе;
• вставки со смотровыми окнами для ремонта и обслуживания дымохода;
• Входные и выходные сопла — в комплекте с наконечниками, служат для отвода топочных газов и забора воздуха из атмосферы.Выход сопла установлен на удалении от воздухозаборника, чтобы исключить смешивание чистого воздуха с продуктами сгорания;
Адаптер
• — приспособления для подключения дымохода к теплогенератору;
• крепежные изделия в виде фланцев, хомутов и скоб;

Материалом для изготовления элементов дымохода может быть:

1. Лист из нержавеющей стали.
2. Лист оцинкованный.
3. Термостойкий пластик.
4. Сплавы алюминиевые.

Общее требование к ним — устойчивость к температурам не ниже 250–300 градусов.

При сборке дымохода используется простой инструмент для установки крепежа, например, отвертки и ключи. Чтобы прикрепить кронштейны к стенам, вам понадобится электродрель и пластиковые вставки — дюбеля. Отверстие в кирпичной стене можно выполнить болтами и зубилами.

Подготовка к установке дымохода

Несмотря на кажущуюся простоту процесса сборки дымохода, он должен проходить по определенному алгоритму:

1. Приобрести теплогенератор.Следует учитывать, что коаксиальные дымоходы используются только с устройствами закрытого типа с форсированным шагом. Их мощность до 30 кВт.
2. Определение места установки, крепления.
3. Выполнение эскизного проекта дымохода с учетом изгибов, подъема и других особенностей, зависящих от архитектуры здания.
4. Приобретение комплекта типовых деталей для точного выполнения требований эскизного проекта.

Монтаж коаксиального дымохода своими руками

Перед тем, как приступить к сборке дымохода, необходимо четко понимать основные нормативные положения:

Правила устройства удаления продуктов сгорания

При сборке дымохода необходимо придерживаться следующих правил:

1. Прямой участок, пересекающий стену, должен быть установлен с уклоном 3 градуса в сторону улицы для беспрепятственного отвода конденсата.
2. Дымоходный канал по всей своей длине не должен включать более двух колен.
3. Смотровые окна, переходники и сборники конденсата должны быть установлены в легкодоступных местах для удобства использования.
4. Дымоход не должен отображаться ниже уровня земли. Расстояние до ближайшего здания должно быть не менее 8 метров. При установке на конце дефлектора дымохода это расстояние можно уменьшить до двух метров для глухой стены и до пяти для здания с оконными проемами.
5. Горизонтальный дымоход, устанавливаемый в месте преобладающих ветров, противоположных направлению дымоудаления, должен быть оборудован козырьком — заслонкой. Он должен находиться на расстоянии не более 40 см от выходного отверстия для дыма.
6. Коаксиальные дымоходы, расположенные на высоте менее 1,8 метра, должны быть оборудованы отражающей решеткой для защиты от горячего дыма.

Монтаж горизонтального коаксиального дымохода

Соблюдение этих правил позволит обеспечить безопасную работу отопительного прибора с качественным отводом продуктов сгорания.

Порядок сборки

Монтаж горизонтального коаксиального дымохода производится следующим образом:

• подключение переходника от теплогенератора к дымоходу;
Установка
• на колено адаптера для изменения направления канала;
• Разметка места изготовления отверстия в стене под диаметр трубы дымохода. Важно! стык элементов трубопровода не должен находиться внутри стены;
• установка декоративных заглушек на пересечении дымохода со стеной;
• установка дефлектора на торце;
• установка смотрового блока и коллектора конденсата.

По окончании сборки необходимо проверить соответствие собранного устройства всем правилам, которые были изложены выше. Надо помнить! Использование уплотнительных гелей и герметиков в коаксиальных дымоходах запрещено.

Установка коаксиального дымохода вертикально, как правило, является необходимой мерой в связи с невозможностью выполнения горизонтально без нарушения правил монтажа. Особенностью конструкции является то, что такой отвод дымовых газов нельзя устанавливать по прямой от топки из-за образования большого количества конденсата.При такой конструкции он будет попадать прямо в топку, что крайне нежелательно. Поэтому из топки нужно сделать колено для горизонтальной составляющей. Далее устанавливаем второе колено и сборник для конденсата. После этого дымоход монтируется вертикально. Пересечение с потолком и кровельным пирогом выполняется с помощью стекол — изоляторов. На крыше труба оборудована герметизирующим зонтом для предотвращения протечек.

Внимание! Вертикальный коаксиальный дымоход не распространяется на закрытые котлы с принудительной нагрузкой.

Особенности эксплуатации

В первую очередь нужно обратить внимание на заметно более высокий КПД печей с такими устройствами для отвода продуктов сгорания. Повышается КПД за счет оптимального режима сгорания топлива.

При нормальном обогреве жилища воздух в нем не портится, оставаясь чистым, так как для горения используется кислород из окружающего воздуха. В обязательной организации приточной вентиляции нет необходимости, хотя обычно она все же создается, лишним не будет.

Дымоходы коаксиальные

отличаются длительной эксплуатацией, так как не происходит перегрева труб, которые постоянно охлаждаются приточным воздухом.

Ремонт и обслуживание

Устройство практически не требует специального ухода. В начале отопительного сезона нужно осмотреть все крепежи и стяжки, подтянуть ослабленные соединения.

Дымоходы и топографические ветровые эффекты

Знаете ли вы, что ветер влияет на дымоход? Деревья, холмы, горы, высокие здания, тепловые потоки и конструкции крыш — все это по-разному влияет на поток воздуха.Эти воздействия называются «топографическими эффектами», и они имеют значение, когда дело касается дымохода.

Воздух текуч, он движется подобно воде. Он может создавать токи с определенной скоростью, и чем быстрее он движется, тем сильнее эффект. Дымоходы зависят от «тяги», естественного подъема горячего воздуха для работы; В отличие от вентилятора, который приводится в действие электродвигателем для создания «тяги», в дымоходе нет ничего механического. Следовательно, такие переменные, как воздушные потоки, текущие через верх дымохода, могут иметь сильное влияние на дым, выходящий из него.

Когда вы высовываете руку из окна машины, идя по шоссе, если вы поднимаете руку вверх, она поднимается по ветру. Если вы опустите руку, она опустится. Это называется аэродинамикой, и она может сыграть с вами всевозможные шутки, когда турбулентный ветер дует через верхнюю часть дымохода.

Как показано на рисунке выше, воздух в передней части автомобиля движется по прямой линии. После того, как воздух проходит над автомобилем, он становится хаотичным с турбулентностью и колебаниями давления.Дымоход работает по схожему закону в физике, термодинамике, что, проще говоря, означает, что тепло поднимается.

Когда вы смешиваете аэродинамику с термодинамикой, есть несколько возможных результатов, некоторые хорошие, некоторые плохие.

1. Вы понимаете динамику каждого из этих законов и разрабатываете способ использовать их в своих интересах. Например, в самолетах используются аэродинамика и термодинамика, чтобы сделать дальние путешествия возможными и практичными.

2.Вы не понимаете этих законов и вынуждены разбираться с последствиями. Например:

• Затяжка спины. Время от времени из прибора выходит дым, когда скорость ветра изменяется в верхней части дымохода.
• Обратный чертеж. В некоторых крайних случаях вы сталкиваетесь с ситуацией противотока, когда дымоход остывает до точки, когда он больше не может производить достаточную тягу, чтобы противодействовать тому, что происходит на открытом воздухе. Вместо дыма, поднимающегося вверх по трубе, он заполняет конструкцию.

Сильный ветер создает зоны положительного и отрицательного давления вокруг конструкции и над ней. Препятствия, такие как слуховые окна, конструкция крыши, погоны, другие дымоходы, другие конструкции, деревья, холмы и горы, могут повлиять на то, как ветер будет воздействовать на дымоход из-за турбулентности. Размещение дымохода в области, где крышка дымохода будет получать наименьшее количество турбулентности, предотвратит проблемы с обратным выдувом в дальнейшем. Если сомневаетесь, станьте выше.

Определенные виды географии, такие как озера, долины, холмы и горы, также могут давать «термики».«Термики — это предсказуемые ветры, которые порождаются солнечным светом в определенное время дня. Например, если вы живете на восточном склоне с видом на озеро Флэтхед в Монтане, вы будете получать больше солнечного света утром и меньше вечером, а это значит, что ваши вечера будут прохладнее, чем утром. Это изменение температуры сочетается с постоянной температурой в озере, что приводит к регулярным ветрам, которые возникают примерно в одно и то же время суток каждый день.

Как это влияет на дымоход?

В приведенном выше примере дымоход отлично работает днем, потому что с озера на вас дует постоянный ветерок.Однако вечером, когда вам больше всего нужен огонь, дымоход будет работать не очень хорошо. Почему? Ветер теперь дует с горы на вершину вашего строения, создавая турбулентность из-за деревьев. Ветровая турбулентность, дующая через колпак, создает эффект пульсирующего давления внутри дымохода, влияя на тягу.

К счастью, если вы примете во внимание эту динамику перед установкой дымохода, вы сможете легко решить большинство потенциальных проблем до того, как они возникнут.

Расположение важно. Примите во внимание преобладающий ветер возле заглушки дымохода, а также все, что может создать турбулентность. Большинство местных строительных норм и правил требуют, чтобы дымоход был на высоте не менее трех футов над линией крыши. Чем больше вы увеличите это значение, тем меньше вероятность возникновения турбулентности и проблем позже. Для большинства дымоходных систем класса А, если возникает проблема с сквозняком во время сильного ветра или в определенное время дня, удлинить дымоход после установки относительно легко.

Еще один фактор, который следует учитывать, — это заглушка дымохода. Здесь аэродинамика встречается с термодинамикой. То, как заглушка дымохода реагирует на турбулентность, является ключом к тому, насколько хорошо дымоход будет тянуть при сильном ветре или колебаниях давления воздуха. Опять же, обычно не составляет большого труда поменять колпачок после установки, если есть проблема. Однако перемещение всей дымоходной системы класса А — очень серьезное дело, и этого следует избегать.

Примеры аэродинамических заглушек для дымоходов:

Для этого слайд-шоу требуется JavaScript.

Рекомендации по установке дымохода:

• Держите его как можно теплее, установив внутри.
• Держите его как можно ближе к центру конструкции.
• Если возможно, идите прямо вверх, через конек крыши. В противном случае держитесь на расстоянии не менее 12 дюймов от конька, чтобы кровельный оклад надежно герметизировался.
• Если вам необходимо установить дымоход класса A снаружи здания, примите во внимание преобладающие ветры в месте его расположения.
• В холодном климате закройте дымоход класса A загонкой, чтобы не допустить попадания в него ветра. Изолируйте погон, если вы видите минусовые температуры более нескольких дней в году.
• Не приближайтесь к дымоходам с воздушным охлаждением в холодном климате.
• Не все дымоходы класса А подходят для всех областей применения. Варианты дымоходных систем класса A включают: воздушное охлаждение, тройные стенки, двойные стенки, сплошные герметичные дымоходы и сплошные вентилируемые дымоходы.
• В холодном климате для лучшей тяги всегда выбирайте дымоход с лучшим показателем сопротивления теплопередаче.Канадский дымоход класса А обычно толще с более высоким значением изоляции. В некоторых дымоходах с тройными стенками используется изоляционная пленка вокруг внутренней облицовки, которая обеспечивает лучшую изоляцию, чем дымоходы с воздушным охлаждением. Дымоход с тройными стенками не рекомендуется к северу от линии Мейсон Диксон. Дымоход из массива имеет более высокий показатель сопротивления теплопередаче и лучше сохраняет тепло, поэтому его рекомендуется использовать в северном климате.
• Герметизированный массивный дымоход — это новый стандарт в конструкции дымоходной системы класса А.Некоторые обнаружили, что внутри дымохода, между внутренней и внешней стенами, в очень холодном климате с высокой влажностью может скапливаться конденсат. Со временем влага накапливается, особенно в дымоходе, подвергающемся воздействию элементов. Во время пожара в дымоходе влага начнет закипать, и если концы загерметизированы, некуда будет сбросить избыточное давление, что в конечном итоге приведет к разрыву или взрыву секции.
• Вентилируемые дымоходные системы класса A решают проблемы конденсации, позволяя уйти любой скопившейся влаге.Некоторые профессионалы считают это «супер-дымоходом», потому что он соответствует самым строгим стандартам дымохода в мире. ULC S629. Три 30-минутных ожога при температуре 2100 градусов по Фаренгейту или 650 градусов по Цельсию. В три раза дольше, чем указано в списке UL 103HT в США.

Большинство строительных норм и правил США требуют следующего:

• Дымоход класса A, проходящий через любую стену, потолок, пол или крышу, с соответствующими соответствующими компонентами, такими как противопожарные радиационные экраны.
• Дымоход класса A имеет зазор до горючих материалов не менее 2 дюймов.
Дымоход
• класса A требует использования различных компонентов, таких как противопожарные заглушки и другие тепловые экраны, чтобы соответствовать списку UL и, следовательно, соответствовать местным нормам.
• Дымоход класса A должен быть как минимум на 2 фута выше всего в пределах 10 футов от него.
• Дымоход класса А должен быть не менее 3 футов над плоской или скатной крышей.
• Дымоход класса A должен быть совместим с прибором, к которому он подключен.
• Приборы, работающие на масле на древесном топливе, подходят для футеровки из нержавеющей стали более низкого качества, такой как 304L.
• Для устройств, работающих на угле и кукурузе, требуется нержавеющая сталь более высокого качества из-за высокой концентрации кислоты, содержащейся в угле и кукурузе. Для предотвращения коррозии требуется футеровка дымохода из нержавеющей стали 316L.
• Печная труба — это неизолированный дымоход с одинарными или двустенными стенками. Он идет от устройства до первого проникновения в конструкцию, если конструкция не является негорючей. Для одностенных печных труб требуется зазор 16 дюймов до горючих материалов (18 дюймов в Канаде).
• Два твердотопливных прибора не могут быть подключены к одному дымоходу.
• В приборах с двойным топливом, которые сжигают дрова и масло в одной камере сгорания, может использоваться один дымоход класса A 304L. Для комбинаций угля / масла, кукурузы / масла требуется дымоход 316L.
• Приборы, сжигающие такие газы, как сжиженный нефтяной газ, природный газ или метан, не могут использовать тот же дымоход, что и масло, дрова, уголь, кукуруза или другое топливо на основе биомассы.

Примечание. Сгоревшие газы производят кислоту, которая реагирует на отложения сажи, образующиеся от масла, древесины, кукурузы или другого топлива на основе биомассы, что приводит к повреждению некоторых дымоходов.Поэтому перед повторным использованием некоторые дымоходы следует заново футеровать в зависимости от состава.

Технический совет: Осадка может быть измерена в «дюймах водяного столба». Знание того, что измеряет ваш черновик, имеет большое значение для устранения любых проблем, которые у вас есть. Тяга — это, по сути, измерение вакуума, и все, что может измерить, будет работать. Подходящий инструмент называется «манометр», а дешевый стоит около 35 долларов (в качестве альтернативы, вы можете сделать свой собственный за несколько долларов, если поищете инструкции в Интернете).

О дровяных печах Обадии

Obadiah’s Woodstoves — один из старейших онлайн-магазинов по продаже домашних очагов.

Наша цель с Chimney101 — поделиться полученными знаниями, чтобы вы не повторили наши ошибки при установке. Наши отделы продаж и технические отделы очень опытны и хорошо осведомлены, и мы предлагаем обширную линейку продуктов, которая часто включает элементы, не указанные в онлайн-списках, учитывая постоянные изменения в отрасли. Если вас интересует что-то, чего нет на нашем сайте, позвоните нам, и мы вам поможем.

Если у вас есть уникальный проект, требующий разговора со специалистом по дымоходам, имеющим опыт работы с промышленными, коммерческими, архитектурными, реставрационными системами и системами отопления, вентиляции и кондиционирования воздуха, позвоните Обадии. У нас есть возможность разработать индивидуальный дизайн и расценки для многих типов вентиляционных систем.

Obadiah всегда уделял особое внимание обслуживанию клиентов, а наши веб-сайты — это подарок нашим клиентам и широкой публике, благодаря чему при покупке отопительного оборудования можно совершать менее опасные ошибки.

«Я не знаю ни разу в истории человечества, когда невежество было бы лучше, чем знание». — Нил де Грасс Тайсон

Посетите другие наши веб-сайты:

https://woodstoves.net
https://www.discountstoves.net
https://www.stove-parts.net
https://www.cookstoves.net
https://wood-boilers.
