как проверить проводку в квартире

Электрическая безопасность – один из главных постулатов домашней электрической сети, за соблюдением которого необходимо тщательно следить. Важно осуществлять проверку проводки во время капитального ремонта для того, чтобы оценить ее внешнее и функциональное состояние, выявить проблемные места, при необходимости наметить приемлемые варианты и стоимость ремонта. Также прозвон проводки является востребованной процедурой при появлении проблем с подачей электричества, в том числе и при появлении короткого замыкания в домашней сети (пробки или автомат выбивает сразу при попытке их включить).

Причин неисправности множество – старая сеть, повреждение кабеля по неосторожности и т.д.

Многие домашние мастера, которые еще не сталкивались с электричеством, интересуются, как проверить проводку в квартире. На этот вопрос ответит руководство. Следуйте советам, чтобы сделать проверку.

Как найти проводку под стеной?

Довольно часто электрические провода тщательно скрываются от посторонних глаз в стенах и других покрытиях, что сделано в целях электробезопасности. Как прозвонить проводку в квартире, если вы не знаете, где именно она проходит? Для поиска проводов можно воспользоваться несколькими способами:

• Использование прибора. Есть множество приборов, при помощи которых можно найти скрытую проводку в стене, под плиткой, обоями, деревом и любыми другими покрытиями. Покупка этого прибора не ударит по карману и не будет лишней – прибор может неоднократно пригодиться. Для нахождения проводов следует лишь использовать устройство по инструкции. Зачастую достаточно водить детектором по стене и смотреть на реакцию прибора, которая указывает близость провода.

• Радиоприемник. Настройте простой радиоприемник на частоту 100 кГц и водите антенной по стене в месте предполагаемого залегания кабеля. При приближении к нему радио начнет издавать более громкий и неприятный белый шум – именно он указывает на близость залегания электрокабеля

• Микрофон. Подключите его к магнитофону или другому воспроизводящему звук устройству, после чего водите микрофоном по стенам – в месте залегания проводки микрофон будет издавать треск.


Когда вы точно знаете, где залегает ваша электросеть, можно разбираться в том, как прозвонить проводку в квартире. Для этого вам потребуется специальный прибор – мультитестер, а также немного расчетов.

Проверяем состояние электросети

Поиск обрыва скрытой проводки, а также других ее дефектов, надо начинать с оценки мощности и других параметров вашей электрической сети. Так, надо заранее рассчитать нагрузку всех используемых дома бытовых электроприборов, а также осмотреть все выключатели и розетки с целью узнать их номиналы.

Убедитесь в том, что на выходах автоматов электросети есть номинальное напряжение.

Для этого надо воспользоваться индикатором напряжения либо мультиметром, установив его в режим измерения напряжения. Если на выходе есть нормальное напряжение, но внутри квартиры наблюдаются проблемы с электропитанием, значит, есть обрыв. Поиск обрыва скрытой проводки выглядит следующим образом:

1. Проверьте все розетки при помощи простого бытового прибора, можно использовать лампу.

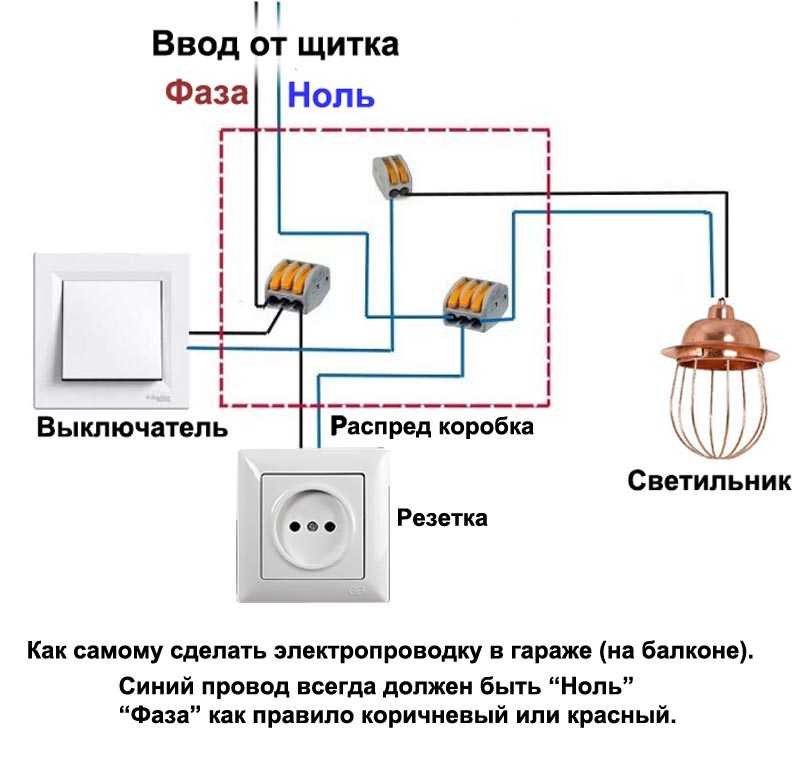

   Если в одной или нескольких розетках нет напряжения, найдите ближайшую к входу в квартиру распределительную коробку. Когда вы ее найдете, можете переходить к следующему шагу.
2. Проверьте напряжение в первой распределительной коробке при помощи индикатора. Следует использовать хороший индикатор с низкой погрешностью. Если напряжение в коробке такое, как надо, необходимо перейти к следующей по движению провода распределительной коробке.
3. Найдите первую коробку без напряжения – между ней и следующей коробкой (либо щитком, если коробка первая) явно есть неполадки. Уточнить это поможет прибор для обнаружения обрыва скрытой проводки. Перед прозвоном проводки обязательно отключите подачу электричества.
4. Настройте мультиметр в режим прозвона (либо в режим измерения сопротивления). Приложите его щупы друг к другу. Если прибор издал писк, либо показал на экране нули, разъедините щупы и приступите к прозвону проводки. В случае если при совершении действий звукового сигнала не последовало, возможно, прибор функционирует неправильно, либо вы забыли его активировать.

5. Приложите два щупа к проводнику (к его разным концам), в котором, по вашему мнению, есть разрыв. Если прибор при этом издал характерный звуковой сигнал, значит проводник целый. Если звукового сигнала нет, в проводнике есть разрыв, который стал причиной проблемы с сетью.


   Иногда требуется удлинять щупа для того, чтобы достать до разных концов кабеля – это можно сделать при помощи куска провода, который используется для удлинения одного из щупов.

Как найти короткое замыкание в скрытой проводке? Так же, как и указано выше, приложите щупы к проводнику, предварительно установив режим измерения сопротивления с максимальным пределом. Если на экране будет показан ноль, значит, на измеряемом участке цепи произошло короткое замыкание.

Как найти обрыв в скрытой проводке, не совершая манипуляций с мультиметром? Можно воспользоваться таким современным прибором, как тепловизор.

Проходящий по кабелю электрический ток вызывает его нагрев, который хорошо фиксируется датчиками тепловизора.
Обрыв на экране устройства будет выглядеть более темным, а короткое замыкание – ослепительно белым. Тепловизор существенно дороже мультиметра, однако с его наличием можно забыть о прозвоне – все и так видно.

Также для поиска обрыва можете использовать генератор с трассоискателем. Генератор подключается к кабелю, в котором предполагается разрыв, после чего приемник проводится по поверхности стены в направлении залегания провода.

В месте обрыва сигнал от генератора пропадает. Далее в обнаруженном месте стена аккуратно вскрывается, разрыв ремонтируется, после чего проводятся отделочные работы.

Как проверить проводку в квартире и доме

Часто у жильцов дома или квартиры возникает потребность в проверке состояния электросети. Но не каждому хозяину бывает по карману оплачивать данную диагностику, а может отказ от услуг специалистов вызван другими причинами, в любом случае, если жилец решил собственноручно проверить состояние электропроводки, ему следует ознакомиться с данным материалом.

Зміст статті (Содержание)

• 1 В каком случае может потребоваться диагностика состояния электропроводки
• 2 Проверка электросети в новом доме
• 3 Проверка электросети в старом доме
• 4 Видео: Как проверить электропроводку?

В каком случае может потребоваться диагностика состояния электропроводки

Проверить состояние домашней электросети может понадобиться в следующих случаях:

• в случае покупки и вселения в новое жилье;
• при проведении ремонта;
• в случае возникновения неполадок;
• в случаях затопления квартиры.

Следует обратить внимание, что в новостройках электропроводку проверить будет намного легче, чем в старых домах, поэтому оба случая следует рассматривать по отдельности.

Проверка электросети в новом доме

Чаще всего в новостройках проверяют электропроводку сразу после покупки квартиры или дома, перед тем, как сделать в нем капитальный ремонт. Связано это с тем, что текущая электропроводка может не выдержать тот объем энергопотребления, на который рассчитывают новые хозяева. И если проблемы с электропроводкой возникнут позже, менять ее под , к примеру, натяжным потолком или за стенами, обделанными гипсокартоном, будет не только сложно, но и накладно в финансовом плане. Поэтому стоит сначала здесь www.home-master.kiev.ua/electric.html заказать услуги профессионального электрика, который тщательно проверит кабельную линию.

Поначалу стоит определиться со средним количеством потребляемой электроэнергии. Будущий хозяин должен записать на листе все электроприборы, которые он планирует иметь в своем жилище, и методом сложения выяснить суммарное количество потребляемой ими электроэнергии. В зависимости от полученной цифры он прикидывает, выдержит ли такую нагрузку текущая проводка, и если нет – ее нужно полностью заменить.

Далее хозяину нужно проверить состояние скрытой проводки. Изоляция у проводов не должна быть нарушена, а все соединения в специальных коробках должны быть произведены посредством специальных клемм или колпачков. Как раз при этом можно проверить какое сечение имеет текущая проводка и какие провода идут на розетки. Идущий на них кабель не должен иметь сечение ниже 2,5 мм2, а номинал розеток должен быть выше 16А.

Если все в порядке, расчеты показали, что проводка выдержит заявленную нагрузку, а все соединения проводов в сети произведены правильно, можно проверить посредством нагрузки. Для этого следует подключить к ней всю технику и в случае, если автоматы не сработали на отключение, то все в порядке. Если же какой-то, или несколько автоматов отключаются, придется заменить их на выдерживающие большую нагрузку или произвести разделение на мелкие группы.

Проверка электросети в старом доме

Процедура диагностики в старом жилище в большинстве случаев более затруднительна, поскольку приобретший жилье покупатель зачастую понятия не имеет о том, какова в нем схема электропроводки. А посему стоит производить диагностику поэтапно:

Необходимо найти местоположение всех распределительных коробок, и, вскрыв их, определить из какого кабеля состоит домашняя скрытая сеть, а также ее состояние. В случае если изоляция на проводах от старости при сгибе лопается или крошится, такую электропроводку нужно срочно менять. Если провода в нормальном состоянии следует проверить правильность их соединения, и при необходимости все простые скрутки заменить на нормальные соединения.

Далее следует проверить все световые включатели и розетки. Здесь также нужно проверить качество проводов, качество их соединения с клеммами выключателей и розеток, а также само состояние замыкающих приборов, в частности, стоит обратить внимание на прижимающую способность рабочих контактов розеток. В случае если розетки и выключатели имеют металлические подрозетники стоит заменить их на современные пластмассовые, что обезопасит дом от замыканий и, как следствие – возгораний. Следует также обратить внимание, что на разрыв в выключателях должен идти нулевой провод, в противном случае обычная замена лампочки может закончиться ударом тока.

Проверку домашней электросети следует производит каждый год.

 И перед проведением проверки обязательно следует отключать электропитание.

В электрощите древние счетчики с пробками необходимо заменить на современное оборудование. Сечение вводного кабеля должно быть соответствующей нагрузке величины, в противном случае его необходимо заменить. В ванной на электропроводке обязательно должно быть установлено УЗО (устройство защитного отключения).

Когда осмотр окончен, можно проверить проводку на нагрузку, делается это так же, как и в предыдущем случае. В очень старых домах, если перед продажей не производился капитальный ремонт, лучше будет заменить старую электропроводку. Это даст хозяину уверенность в безопасности своего жилища.

При проведении ревизии домашней электросети стоит обращать внимание на то, чтобы в коробках отсутствовали скрутки между медными и алюминиевыми проводами. Это очень опасно. Вся проводка должна состоять из одного металла.

Видео: Как проверить электропроводку?

Share !

• tweet

Как определить проводку ручки и трубки

1. Главная
2. Блог
3. Как определить проводку ручки и трубки

В вашем доме есть проводка с ручками и трубками? Эти открытые проводные системы были добавлены в дома с первой волной жилых электроустановок с начала 1900-х по 1940-е годы, хотя в некоторых юрисдикциях этот тип проводки был разрешен еще в 1970-х годах.

Если вы подумываете о покупке старого дома, вам нужно знать, как определить проводку ручки и трубки.

Продолжайте читать, чтобы узнать о проблемах безопасности и проблемах, с которыми вы можете столкнуться при покупке или проживании в доме с ручкой и трубной проводкой.

Как выглядит проводка ручки и трубки?

Электропроводка с ручками и трубками все еще присутствует во многих старых домах. Это легко определить. Ищите ручку и трубную проводку в подвале или на чердаке. Вы можете узнать его по белым, керамическим, похожим на катушки ручкам и трубкам. Электрические провода змеятся через ручки, которые поддерживают отдельные жилы проводки. Тяжелые керамические трубки защищают провода там, где они проходят через балки.

Не видите проводку ручки и трубки? Это не значит, что у вас его нет

К сожалению, ручки и трубки нередко прячут в стенах домов. Прозванные «паучьей паутиной» провода ручек и трубок часто прячутся предыдущими домовладельцами (намеренно или нет). Единственный способ идентифицировать его в этих случаях — проделать отверстия в стенах или отправить крошечную камеру внутрь стен, чтобы осмотреться.

Хотя электрическая проводка с ручкой и трубкой не является незаконной, это устаревший метод проводки. Домашняя проводка в начале 1900s не был разработан, чтобы справиться с избытком электроники, используемой сегодня. Еще 50 лет назад в большинстве домов не было кондиционеров, микроволновых печей или посудомоечных машин, не говоря уже о компьютерах, домашнем кинотеатре и персональной электронике. Большая электрическая нагрузка от этих устройств приводит к натяжению проводов ручки и трубки, что приводит к слишком большой нагрузке для безопасной работы и может привести к пожару.

И это не единственная опасность ручки и трубки:

• Отсутствие электрического заземления
  Проводка ручки и трубки имеет только два провода: горячий и нейтральный провод. Отсутствие заземляющего провода создает огромный риск для безопасности ваших приборов и вас самих.
• Совокупность повреждений (и опасностей) с возрастом
  Провода ручки и трубки обернуты прорезиненной тканью. Со временем эта оболочка становится хрупкой, трескается и отваливается, оставляя провода открытыми, создавая опасность поражения электрическим током и возгорания. Воздействие утечек воды и причинение вреда животным еще больше усугубляют проблему безопасности при контакте с проводами.
• Изменения в здании влияют на безопасность Ручка и трубчатая проводка были спроектированы так, чтобы оставаться подвешенными в воздухе и защищены тяжелыми керамическими трубками. Однако некоторые изменения в доме могут нарушить эту структуру, в том числе:
  • Добавленная изоляция
    Добавление изоляции на чердаках и в стенных полостях может привести к перегреву проводов ручек и трубок, которые предназначены для подвешивания на открытом воздухе. Их накрытие также обычно приводит к повреждению проводов, по которым неосознанно ходят люди, передвигающиеся по чердаку.
  • Неправильные соединения
    Проводка с ручкой и трубкой представляет собой простую, часто доступную систему. Это привело многих домовладельцев к мысли, что они могут сами заменить провода. Неправильные соединения и сращивания, в том числе склеивание лентой и пайка без использования распределительных коробок, значительно снижают безопасность. Модификации и расширения, подобные этим, не разрешены большинством строительных и электрических норм.

Могу ли я получить страховку домовладельца с моей ручкой и проводкой?

Является ли проводка ручек и труб страховым случаем, если вы покупаете или продаете старый дом? Да, это. Большинство страховых компаний не будут страховать или продлевать страховые полисы домовладельцев в домах с ручкой и трубной проводкой. Таким образом, может быть почти невозможно обеспечить финансирование для покупки дома с ручкой и трубной проводкой. Но если вы не беспокоитесь о страховке или финансировании, вы можете сделать проводку ручки и трубки безопасной, не тратя деньги на их полное удаление и замену современной проводкой.

Чтобы убедиться, что ручка и трубка в безопасности:

• Пройдите профессиональный осмотр.

  Попросите лицензированного электрика проверить состояние проводки, соединений, розеток, выключателей, предохранителей или автоматических выключателей.
• Замените неисправные цепи.
  Цепи, которые были повреждены, неправильно модифицированы или покрыты изоляцией, должны быть заменены современной заземленной электрической цепью.
• Дополнительная защита для снижения риска поражения электрическим током и возгорания.
  Установка защиты от замыкания на землю (GFCI) и, возможно, защиты от дугового замыкания (AFCI) может повысить безопасность проводки ручки и трубки. Хотя GFCI может быть незаземленным, он все же сможет обнаруживать избыточный электрический ток и отключать питание от розетки, тем самым предотвращая поражение электрическим током. Автоматический выключатель AFCI может предотвратить пожар в доме, вызванный ослаблением соединения проводки с ручкой и трубкой.

Вы подозреваете, что в вашем доме есть проводка с ручками и трубками? Обеспечьте безопасность своей семьи с помощью Mr.

Electric®. Запланируйте проверку электроснабжения дома онлайн сегодня. Или позвоните нам по телефону (844) 866-1367, и член нашей команды свяжет вас с местным мистером Электриком.

Для получения дополнительной информации от Mr. Electric:

Двухконтактные розетки не соответствуют коду

Как установить потолочный вентилятор

Как добавить комплект освещения к потолочному вентилятору

Вентиляционные отверстия сушильных машин, заполненные ворсом, могут быть еще одной невидимой опасностью за стенами вашего дома. Узнайте о предотвращении пожаров с помощью профессиональной очистки вентиляционных отверстий сушилки от нашего партнера Neighborly®, бренда бытовых услуг, Mr. Appliance.



Справочник по домашней электропроводке: изучите различные типы

Вы можете думать, что ваш дом прочный, но заглядывали ли вы внутрь своих стен?

Оказывается, тип проводки в вашем доме может влиять на то, как страховая компания оценивает надежность вашего дома. Например, некоторые типы проводки считаются устаревшими и склонными к искрению, что может привести к возгоранию.

Но если вы не строите дома для жизни, может быть трудно точно знать, из чего сделан ваш дом. Еще сложнее узнать, какие типы проводки являются самыми безопасными и предпочтительными для страховщиков, чтобы вы могли получить более низкую премию.

Давайте разберем это для вас.

Какие существуют типы проводки?

Электрический провод — это тип проводника, который представляет собой материал, проводящий электричество. В домашних условиях большинство проводников изготавливается из следующих материалов:

Медь

Это самый распространенный и надежный тип проводки. Большинство домов, построенных после 1970-х годов, имеют медную проводку. Медь известна своей прочностью, термостойкостью и долгим сроком службы. Из-за этого медь стала очень дорогим вариантом.

Алюминий (1960–70-е годы)

В период с 1960-х по 1970-е годы алюминиевая проводка стала более популярной в домах, чем медная. Однако стало известно, что это также вызвало пожары в домах. Сегодня некоторые юрисдикции не разрешают алюминиевую проводку в новых установках.

Тем не менее, алюминий дешевле.

Алюминий и медь

В некоторых домах используется сочетание алюминиевой и медной проводки. Например, соединение медного провода с алюминиевым может вызвать проблемы с коррозией, которые сделают соединение нестабильным.

Ручка и трубка

Это самый старый тип проводки, используемый в домах, который появился примерно в 1880-х годах. Эта система работала на отдельных проводах по всему дому. Тем не менее, современные покупатели жилья часто обнаруживают, что существующие системы электропроводки с ручками и трубками не соответствуют сегодняшним уровням энергопотребления. В настоящее время установка новых ручек и трубок разрешена в США только в нескольких очень специфических ситуациях.

Какие типы проводки подходят для страхования?

Медь считается «золотым стандартом» в мире электропроводки. Любой другой тип может привести к более высокой страховой премии или трудностям даже с получением страховки.

Если в вашем доме используется устаревшая система электропроводки, возможно, пришло время обновить ее, чтобы снизить риск возникновения пожара и получить доступный страховой полис.

Как узнать тип проводки в доме?

Чтобы определить тип электропроводки в вашем доме, вы должны сначала проверить, в каком году был построен ваш дом. Во многих домах, построенных в 1930-х годах, использовалась система Knob & Tube, в то время как в домах, построенных между 1960-ми и 1970-ми годами, использовался алюминий. В домах, построенных после 1970-х годов, используется медь, которая считается лучшим типом проводки.

Однако ваш дом может попасть в список исключений. Чтобы быть полностью уверенным, наймите электрика, чтобы проверить проводку вашего дома. Это также может быть подходящим временем для оценки состояния проводки и определения необходимости модернизации.
