Как узнать номинал резистора по полоскам: Калькулятор цветовой маркировки резисторов

расшифровка цветной маркировки по таблице и онлайн-калькулятором

С появлением радиоэлектронной и микропроцессорной техники ни одна сложная схема не обходится без участия резисторов. Резистор позволяет не только преобразовывать напряжение в силу тока и обратно, но также ограничивать последнее или поглощать. В большинстве случаев они имеют крайне миниатюрный вид. Именно поэтому принято в качестве маркера наносить на них цветные полоски, расшифровать которые поможет калькулятор резисторов по цветовой маркировке.

• Функции маркировки резисторов
• Стандартные цветные обозначения
• Общая универсальная таблица значений
• Онлайн калькуляторы
• Нестандартные маркеры

Функции маркировки резисторов

Так как большинство резисторов имеет довольно маленькие размеры, наносить на них цифровое обозначение нецелесообразно, ведь пользователь банально не сможет его разглядеть. Куда проще помечать подобные мини-детали цветовыми полосками, которые и были приняты в качестве стандарта.

Однако крайне сложно запомнить все условные обозначения и вариации подобного маркирования. Именно поэтому существуют таблицы и калькуляторы сопротивлений резисторов, которые избавляют электронщика от нужды запоминать множество лишней информации. Да и человеческий фактор никто не отменял, что в результате может привести к неверной расшифровке, а как последствие — можно получить нерабочую или неправильно работающую схему.

Таким образом, было решено внести цветные полосы для обозначения маркировки резисторов в стандарты, подразумевающие нанесение от трёх до шести полосок определённого цвета, каждая из которых несёт в себе заранее заложенную информацию, благодаря чему несложно подобрать необходимую деталь с требуемыми параметрами.

Стандартные цветные обозначения

Полоски или цветовые кольца, наносимые на сопротивление, могут иметь не только различный цвет, но и отличаться толщиной и количеством. Принятая маркировка резисторов выглядит так:

• 3-полосная: первая и вторая полоски имеют цифровое значение, а третья — множитель, на который умножают либо делят заданное в двух первых полосках число, что позволяет узнать номинал детали. Отсутствие четвёртой полосы говорит о том, что погрешность такой детали будет в пределах 20%.
• 4-полосная: имеет те же значения, что и в случае с тремя полосами. А вот четвёртая указывает на погрешность в процентах, которую определяют по таблице.
• 5-полосная: такая маркировка резисторов по цветам говорит, что погрешность этого полупроводника будет в пределах 0,005%. Первые три полосы имеют цифровые значения, а четвёртая обозначает множитель, который также можно узнать из таблицы.
• 6-полосная: ничем не отличается от расшифровки 5-полосных вариантов, за исключением шестой полосы, которая показывает температурный коэффициент, то есть, как изменится сопротивление полупроводника с изменением температуры в процессе работы.

Из этого можно сделать вывод, что чем на резисторе колец больше, тем больше можно узнать о его характеристиках. Но на сложность расшифровки количество цветовых обозначений никоим образом не отражается.

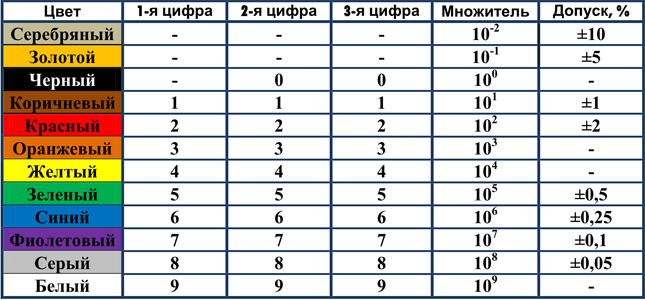

Общая универсальная таблица значений

Конечно, все обозначения и соотношения цветов держать в голове крайне сложно. Да и особой нужды в этом нет. Зато существует универсальная таблица цветовых значений, благодаря которой цветная маркировка резисторов расшифровывается без особого труда.

Подобные обозначения приняты большинством производителей в мире, что делает её универсальной для любой страны.

Для примера можно рассмотреть 6-полосный вариант с цветовыми кольцами: красный, оранжевый, жёлтый, зелёный, синий, коричневый.

1. Красный — числовое значение «2».
2. Оранжевый — числовое значение «3».
3. Жёлтый — числовое значение «4».
4. Зелёный — четвёртая полоска обозначает множитель, для зелёного (по данным таблицы) это значение 1*10⁵. Ориентируясь на таблицу, первые три цвета дают значение «234» Проведя расчёт 234*10⁵ получается 2,34 МОм.
5. Синий — определяет точность, которая для этого цвета 0,25%, т. е. именно таково возможное отклонение от начального значения в любую из сторон при работе резистора.
6. Коричневый — обозначает температурный коэффициент, в этом случае значение равно 100 ppm/°C.

Таким образом, из приведённого примера видно, что никаких особых сложностей при расшифровке не возникает, даже если имеется сопротивление с шестью цветными обозначениями.

Онлайн калькуляторы

Для определения и расшифровки резистора по цветовым полосам можно пойти и другим путём. Порой далеко не всегда удобно пользоваться таблицей. Тем более что придётся ещё и проводить (пусть и минимальные) расчёты, а это современный человек не очень любит. Вот здесь на помощь может прийти интернет. Ведь расшифровку цветовой маркировки резисторов цветной онлайн-калькулятор выполнит куда более точно и быстро. А учитывая, что почти у всех сейчас в наличии смартфоны, то реализовать подобное действие можно даже «в поле».

Онлайн-калькуляторы сегодня можно найти без труда через любую поисковую систему. Несмотря на то что все они могут отличаться внешне, принцип действия всегда будет одинаков. Ну и в функционале также возможны некоторые различия. Однако получить интересующую информацию по резисторам есть возможность на любом из таких сервисов.

Как правило, в основе программы заложены все те же данные, что можно найти в таблице. Но выполняются все расчёты автоматически. Для этого в зависимости от предлагаемого сервисами калькулятора необходимо ввести, обозначить, отметить или сообщить программе иным способом количество и цвет полосок. В результате чего калькулятор в считанные доли секунд выдаст всю имеющуюся по данному полупроводнику информацию — удобно, быстро и точно. Таким образом, цветовая маркировка резисторов онлайн вычисляется куда более эффективно.

Нестандартные маркеры

Несмотря на то что цветовая маркировка резисторов признана во всём мире, некоторые особо известные производители могут наносить иные обозначения согласно своим личным стандартам. Так, цветовое обозначение резисторов у Philips, помимо основных характеристик, может нести информацию о технологии производства и применяемых компонентах.

Хорошо известная компания Panasonic также предпочитает следовать личным стандартам. В своих обозначениях они вводят информацию и о каких-либо особенных свойствах резистора.

Тем же путём пошла и фирма CGW, которая также отображает на корпусе полупроводника информацию о его дополнительных особенностях.

Но несмотря на это, любую из таких деталей можно не только расшифровать и получить исчерпывающую информацию о ней, но и прибегнуть к замене на аналог, а это говорит о том, что сами свойства прибора остаются практически неизменными.

Мощность резистора, что это, как подобрать, как узнать

Резисторы есть в любой электрической схеме. Но в разных схемах протекают различной величины ток. Не могут же одни и те же элементы работать при 0,1 А и при 100 А. Ведь при прохождении тока сопротивление греется. Чем выше ток, тем более интенсивный нагрев. Значит, и резисторы должны быть на разную величину тока. Так и есть. Отображает их способность работать при различных токах такой параметр, как мощность резистора. На деталях покрупнее она указывается прямо на корпусе. Для мелких корпусов есть другой метод определения (см. ниже).

Содержание статьи

• 1 Что такое мощность резистора
• 2 Стандартный ряд мощностей резисторов и их обозначение на схемах
• 3 Как определить по внешнему виду
  • 3.1 Мощность SMD-резисторов
• 4 Как рассчитать мощность резистора в схеме
• 5 Как подобрать резистор на замену

Что такое мощность резистора

Мощность определяется как произведение силы тока на напряжение: P = I * U и измеряется в ваттах (закон Ома). Рассеиваемая мощность резистора — это максимальный ток, который сопротивление может выдерживать длительное время без ущерба для работоспособности. То есть, этот параметр надо выбирать для каждой схемы отдельно — по максимальному рабочему току.

Как определить мощность резистора по внешнему виду: надо знать соответствие размеров и мощностей

Физически рассеиваемая мощность резистора — это то количество тепла, которое его корпус может «отдать» в окружающую среду и не перегреться при этом до фатальных последствий. При этом, нагрев не должен слишком сильно влиять на сопротивление резистора.

Стандартный ряд мощностей резисторов и их обозначение на схемах

Обратите внимание, что резисторы одного номинала могут быть с разной мощностью рассеивания. Этот параметр зависит от технологии изготовления, материала корпуса. Есть определенный ряд мощностей и их графическое обозначение по ГОСТу.

Вт	Условное обозначение не схемах
мощность резистора 0,05 Вт	Как обозначается на схеме мощность рассеивания резистора 0,05 Вт
мощность резистора 0,125 Вт	Мощность резистора 0,125 Вт на схеме
мощность резистора 0,025 Вт	Как на схеме выглядит резистор мощностью 0,25 Вт
мощность резистора 0,5 Вт	Так на схеме обозначается резистор мощностью 0,5 Вт
мощность резистора 1 Вт	Мощность резистора 1 Вт схематически обозначается так
мощность резистора 2 Вт	Рассеиваемая на резисторе мощность 2 Вт
мощность резистора 5 Вт	Обозначение на схеме мощности резистора 5 Вт

Графическое обозначение мощности резисторов на схеме — черточки и римские цифры, нанесенные на поверхность сопротивления. Самое малое стандартное значение 0,05 Вт, самое большое — 25 Вт, но есть и более мощные. Но это уже специальная элементная база и в бытовой аппаратуре не встречается.

Как обозначаются мощность маломощных резисторов надо просто запомнить. Это косые линии на прямоугольниках, которыми обозначают сопротивления на схемах. Количество косых черточек обозначает количество четвертей дюйма. При номиналах сопротивлений от 1 Вт на изображении ставятся римские цифры: I, II, III, V, VI и т.д. Цифра эта и обозначает мощность резистора в ваттах. Тут немного проще, так как соответствие прямое.

Как определить по внешнему виду

На принципиальной схеме указана нужная мощность резистора — тут все понятно. Но как определить мощность сопротивления по внешнему виду на печатной плате? Вообще, чем больше размер корпуса, тем больше тепла он рассеивает. На достаточно крупных по размеру сопротивлениях указывается номинальное сопротивление и его мощность в ваттах.

Тут есть некоторая путаница, но не все так страшно. На отечественных сопротивлениях рядом с цифрой ставят букву В. В зарубежных ставят W. Но эти буквы есть не всегда. В импортных может стоять V или SW перед цифрой. Еще в импортных может тоже стоять буква B, а в отечественных МЛТ может не стоять ничего или буква W. Запутанная история, конечно. Но с опытом появляется хоть какая-то ясность.

Как определить мощность резистора: стоит в маркировке

А ведь есть маленькие резисторы, на которых и номинал-то с трудом помещается. В импортных он нанесен цветными полосками. Как у них узнать мощность рассеивания?

В старом ГОСТе была таблица соответствий размеров и мощностей. Резисторы отечественного производства по прежнему делают в соответствии с этой таблицей. Импортные, кстати, тоже, но они по размерам чуть меньше отечественных. Тем не менее их также можно идентифицировать. Если сомневаетесь, к какой группе отнести конкретный экземпляр, лучше считать что он имеет более низкую способность рассеивать тепло. Меньше шансов, что деталь скоро перегорит.

Тип резистора	Диаметр, мм	Длинна, мм	Рассеиваемая мощность, Вт
ВС	2,5	7,0	0,125
УЛМ, ВС	5,5	16,5	0,25
ВС	5,5	26,5	0,5
	7,6	30,5	1
	9,8	48,5	2
	25	75	5
	30	120	10
КИМ	1,8	3,8	0,05
	2,5	8	0,125
МЛТ	2	6	0,125
	3	7	0,125
	4,2	10,8	0,5
	6,6	13	1
	8,6	18,5	2

С размерами сопротивлений и их мощностью вроде понятно. Не все так однозначно. Есть резисторы большого размера с малой рассеивающей способностью и наоборот.

Но в таких случаях, проставляют этот параметр в маркировке.

Мощность SMD-резисторов

SMD-компоненты предназначены для поверхностного монтажа и имеют миниатюрные размеры. Мощность резисторов SMD определяется по размерам. Также она есть в характеристиках, но необходимо знать серию и производителя. Таблица мощности СМД резисторов содержит наиболее часто встречающиеся номиналы.

Размеры SMD-резисторов — вот по какому признаку можно определить мощность этих элементов

Код imperial	Код metrik	Длинна inch/mm	Ширина inch/mm	Высота inch/mm	Мощность, Вт
0201	0603	0,024/0,6	0,012/0,3	0,01/0,25	1/20 (0,05)
0402	1005	0,04/1,0	0,02/0,5	0,014/0,35	1/16 (0,062)
0603	1608	0,06/1,55	0,03/0,85	0,018/0,45	1/10 (0,10)
0805	2112	0,08/2,0	0,05/1,2	0,018/0,45	1/8 (0,125)
1206	3216	0,12/3,2	0,06/1,6	0,022/0,55	1/4 (0,25)
1210	3225	0,12/3,2	0,10/2,5	0,022/0,55	1/2 (0,50)
1218	3246	0,12/3,2	0,18/4,6	0,022/0,55	1,0
2010	5025	0,20/2,0	0,10/2,5	0,024/0,6	3/4 (0,75)
2512	6332	0,25/6,3	0,12/3,2	0,024/0,6	1,0

В общем-то, у этого типа радиоэлементов нет другого оперативного способа определения тока, при котором они могут работать, кроме как по размерам. Можно узнать по характеристикам, но их найти не всегда просто.

Как рассчитать мощность резистора в схеме

Чтобы рассчитать мощность резисторов в схеме, кроме сопротивления (R) необходимо знать силу тока (I). На основании этих данных можно рассчитать мощность. Формула обычная: P = I² * R. Квадрат силы тока умножить на сопротивление. Силу тока подставляем в Амперах, сопротивление — в Омах.

Если номинал написан в килоомах (кОм) или мегаомах (мОм),  его переводим в Омы. Это важно, иначе будет неправильная цифра.

Схема последовательного соединения резисторов

Для примера рассмотрим схему на рисунке выше. Последовательное соединение сопротивлений характерно тем, что через каждый отдельный резистор цепи протекает одинаковый ток. Значит мощность сопротивлений будет одинаковой. Последовательно соединенные сопротивления просто суммируется: 200 Ом + 100 Ом + 51 Ом + 39 Ом = 390 Ом. Ток рассчитаем по формуле: I = U/R. Подставляем данные: I = 100 В / 390 Ом = 0,256 А.

По расчетным данным определяем суммарную мощность сопротивлений: P = 0,256² * 390 Ом = 25,549 Вт.  Аналогично рассчитывается мощность каждого из резисторов. Например, рассчитаем мощность резистора R2 на схеме. Ток мы знаем, его номинал тоже. Получаем: 0,256А² * 100 Ом = 6,55 Вт. То есть, мощность этого резистора должна быть не ниже 7 Вт. Брать с более низкой мощностью точно не стоит — быстро перегорит. Если позволяет конструктив прибора, то можно поставить резистор большей мощности, например, на 10 Вт.

Есть резисторы серии МЛТ, в которых мощность рассеивания тепла указана сразу после названия серии без каких-либо букв. В данном случае — МЛТ-2 означает, что мощность этого экземпляра 2 Вт, а номинал 6,8 кОм.

При параллельном подключении расчет аналогичен. Нужно только правильно рассчитать ток, но это тема другой статьи. А формула расчета мощности резистора от типа соединения не зависит.

Как подобрать резистор на замену

Если вам необходимо поменять резистор, брать надо либо той же мощности, либо выше. Ни в коем случае не ниже — ведь резистор и без того вышел из строя. Происходит это обычно из-за перегрева. Так что установка резистора меньшей мощности исключена. Вернее, вы его поставить можете. Но будьте готовы к тому, что скоро его снова придется менять.

Примерно определить мощность резистора можно по размерам

Если место на плате позволяет, лучше поставить деталь с большей мощностью рассеивания, чем была у заменяемой детали. Или поднять резистор той же мощности повыше (можно вообще не подрезать выводы) — чтобы охлаждение было лучше. В общем, при замене резистора, мощность берем либо ту же, либо выше на шаг.

Найдите значение резистора спросил

8 лет, 5 месяцев назад

Изменено 5 лет, 2 месяца назад

Просмотрено 718 раз

\$\начало группы\$

Я купил несколько резисторов и пытаюсь определить их номинал. Дело в том, что в классе нас учили, что вы используете золотую полоску, чтобы сначала найти правильную сторону, а затем вы проверяете полоски других цветов. Дело в том, что резисторы, которые я получил, не имеют золотой полоски, а имеют полоски «другого цвета». Я много искал в Google, а также на этом сайте (найдя соответствующие вопросы), и обнаружил, что резисторы бывают разных стилей, но я не нашел, как «перевести» их значение. Также на большинстве сайтов есть калькуляторы для расстановки цветов и расчета значения, но я не знаю, с какой стороны мне начать. Вот некоторые из моих резисторов:

Есть этот пост, но эти резисторы начинаются с одного цвета с обеих сторон.

Как узнать их значение?

• резисторы

\$\конечная группа\$

3

\$\начало группы\$

Хитрость здесь заключается в том, чтобы смотреть на расстояние. Это тонко, но когда вы знаете, что искать, это очевидно.

Правая полоса верхнего резистора имеет немного более широкое пространство перед собой. Это полоса %.

Итак, у вас есть Коричневый Черный Черный Серебристый, при коричневом %, что составляет

100×10 ^-2 Ом при 1%. (1Ω±1%)

Нижняя, левая полоса имеет немного более широкое пространство. Это полоса %. Как я уже сказал, тонкие различия. Верхний более заметен, чем нижний.

Итак, у вас есть Коричневый Черный Черный Коричневый в Коричневом %, что составляет

100×10 ¹ Ом при 1%. (1кОм±1%)

\$\конечная группа\$

2

\$\начало группы\$

Если вы не можете определить это с помощью таблицы резисторов, вы можете легко найти их сопротивление с помощью мультиметра с настройкой «Ом».

В зависимости от того, какой у вас мультиметр, вы можете или не можете получить точное значение вашего резистора, поэтому было бы разумно взять его в качестве приблизительного измерения, а затем сравнить его с таблицей резисторов и выяснить, какое сопротивление должно быть.

\$\конечная группа\$

5

\$\начало группы\$

Верхний довольно прост, потому что вы никогда не увидите серебро как стоимость, а только как множитель. Это будет означать:

Коричневый-черный-черный-серебристо-коричневый = 1 0 0 * 0,01 +/- 1%, то есть 1 Ом +/- 1%.

Второй немного сложнее, потому что у вас есть 2 варианта:

1. Коричневый-Коричневый-черный-черный-коричневый = 1 1 0 * 1 +/- 1%, значит 110 Ом +/- 1%
2. Коричневый-черный-черный-коричневый-коричневый = 1 0 0 * 10 +/- 1%, значит 1кОм +/- 1%

Вот здесь и пригодятся стандарты. В электронике обычно используются E-серии. Это стандартные значения для транзисторов. Резисторы серии E12 очень распространены (10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68, 82), поэтому наиболее вероятно, что резистор относится к серии E12, которая проголосовал бы за второй вариант.

\$\конечная группа\$

0

\$\начало группы\$

Это 5-диапазонные резисторы, что означает, что они обычно составляют 1% (иногда другой допуск, но коричневая полоса справа означает 1%). Таким образом, коричневая полоса для 1% будет идти справа, а вы читаете ее слева.

Серебро никогда не является стартовой полосой, поэтому верхняя полоса равна 100 с множителем 0,01, то есть 1,00\$\Омега\$ 1%.

Нижняя либо 100 с множителем 10, либо 1K\$\Omega\$ 1%, либо 110 с множителем 1, либо 110\$\Omega\$ 1% (любая из них стандартная E96, так что трудно быть уверенным, не измерив его. Если вы подключите его к 9-вольтовой батарее, и он быстро станет слишком горячим, чтобы держать его, это будет 110 Ом (но сейчас это может быть за пределами допустимого!).

\$\конечная группа\$

0

\$\начало группы\$

Возьмите резистор, держите его пальцами горизонтально. (z) (+-)(5% или 10% или 15%) x, y и z — это значения цветов.

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Как мне прочитать эти проклятые пятиполосные резисторы?

\$\начало группы\$

У меня есть 500 резисторов, спроектированных так: Это коричневый, красный, черный, черный, коричневый. Примерно одинаковое расстояние между всеми полосами. 120 Ом, верно? Нет. Это резистор 10к: коричневый, черный, черный, красный, коричневый.

Почему они так маркируют его? Они могли бы легко пометить его коричневым, желтым, ПРОБЕЛОМ, коричневым, и было бы очевидно, как его читать. Я пропустил какую-то технику?

• резисторы

\$\конечная группа\$

2

\$\начало группы\$

По стандарту должен быть больший зазор между полосой допуска и остальными.

Теперь, в вашем конкретном случае, эта разница настолько тонка, что вы ее не видите. Однако, если вы присмотритесь, вы увидите, что полоса допуска имеет небольшой зазор до горловины резистора по сравнению с первой цифрой.

Таким образом, этот резистор нужно читать справа.

Однако допуски, связанные с «покраской» линий, не так хорошо контролируются, особенно для дешевых резисторов из-за океана. Таким образом, иногда у вас нет другого выбора, кроме как проверить сопротивление с помощью омметра. Если резисторы представляют собой смешанный пакет одиночных, это может быть довольно сложной задачей. Если они все еще на ленте, не так много. Измерьте один и запишите значение на ленте.

Если это резисторы 5% или 10%, это проще, так как серебро и золото не используются в ячейках первой цифры.

\$\конечная группа\$

3

\$\начало группы\$

Если это из комплекта резисторов алиэкспресс 500, то читаешь их мультиметром.

Во-первых, все цвета имеют оттенок коричневого, и у них нет правильного смещения, поэтому вы не знаете, какая сторона какая. Но даже если вы попробуете оба значения и каким-то образом сможете определить цвета, вы можете заметить, что оба варианта все равно не соответствуют показаниям мультиметра.

Это объясняет, почему они такие дешевые: на купленном мною наборе все они помечены неправильно. Они довольно точны, и значения действительно соответствуют серии E. Но они неправильно маркированы, как на бумажной полоске, так и на цветовом коде.

\$\конечная группа\$

\$\начало группы\$

Пятиполосные резисторы, на одном конце, На последней полосе разрыв больше или Последняя полоса имеет меньшую ширину. Таким образом, вы должны начать считать с противоположного конца.

\$\конечная группа\$

1

\$\начало группы\$

4-полосные резисторы двухразрядные, лишние нули, допуск.
