Как узнать ток, зная мощность и напряжение?

В металлах, из которых сделаны провода, находятся свободные электроны, участвующие в работе. На клеммах источника тока создается сила, заставляющая заряды перемещаться по проводнику. Эта сила называется электродвижущей (э. д. с.). В постоянных цепях электроны выходят из источника с одной клеммы и «втягиваются» другой. При движении электронов совершается какая-то работа, зависящая от напряжения и тока. Связь силы тока с мощностью и напряжением видна в формуле:

P = UI,

где P – мощность, Вт; U – напряжение, В; I – ток, А.

Что такое ток? Для наглядности возьмем несколько рек, вода в которых течет с одинаковой скоростью. Однако русло у всех разное: одни реки широкие, другие узкие, какие-то глубокие или мелкие. Понятно, что объем воды, проходящий через контрольную точку, у всех будет разным. Выходит, что чем глубже или шире река, тем большее воды проходит по ней.

То же самое относится к электронам – чем больше их проходит через точку на проводнике, тем больший ток мы имеем.

В отличие от рек, которые в половодье могут разливаться, избыток носителей заряда не может выходить за пределы провода. Как рассчитать пропускную способность кабеля рассмотрим в последнем подзаголовке.

Сравним зависимость силы тока от мощности и напряжения. Для этого воспользуемся приведенной выше формулой.

Внимание! Эта формула предназначена для постоянного тока. Отличие от переменного напряжения будет рассмотрено в следующем подзаголовке.

Сначала все значения следует привести к единой системе. Если мощность выражена в киловаттах или милливаттах, их нужно перевести в ватты. В одном киловатте 1 000 ватт. В одном ватте содержится 1 000 милливатт. То же самое относится и к напряжению. Если переделать формулу в такой вид: I = , то можно рассчитать ток. Например, есть утюг мощностью 1,2 кВт, как узнать ток?

Вольтметром измеряем напряжение в розетке, если прибора нет, можно считать его равным 220 В. Киловатты утюга переводим в ватты, получаем 1 200 ватт. Эти значения вставляем в формулу:

Как узнать напряжение, зная силу тока?

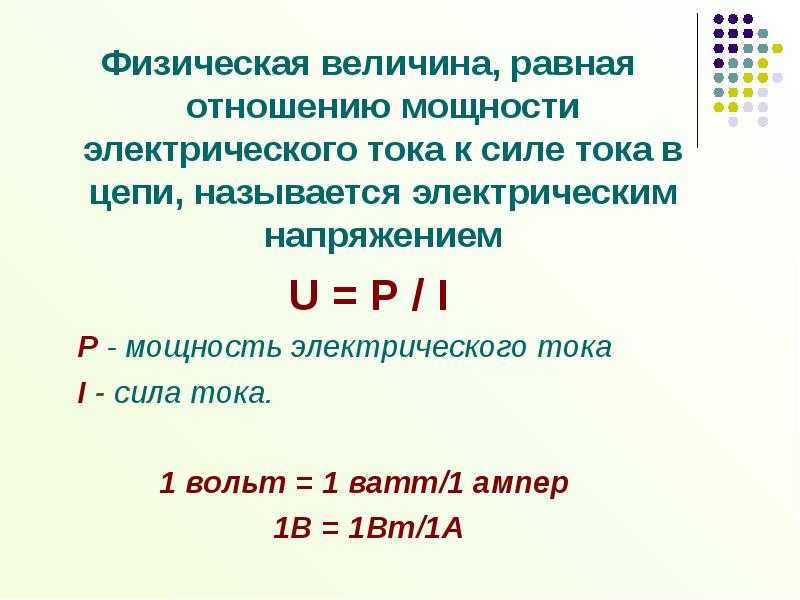

Снова поговорим о постоянном напряжении. Напряжение – это сила, действующая на заряженные частицы, заставляющая их двигаться. Вернемся к реке. Даже если она будет широкой и глубокой, но вода в ней не будет двигаться, она не сможет совершать какую-то работу. Движение воды происходит из-за перепада уровней поверхности земли. Чем больше разница между уровнями дна на каком-то участке, тем быстрее будет поток, и тем большую работу может совершать вода.

Напряжение в каком-то смысле можно сравнить с таким перепадом: чем выше напряжение при одном и том же токе, тем большей мощностью обладает энергия, проходящая по проводнику. При постоянном напряжении электроны движутся всегда в одном направлении, но существуют более сложные схемы изменения напряжения или тока:

  • переменный;
  • периодический;
  • синусоидальный;
  • квазистационарный;
  • высокочастотный;
  • пульсирующий;
  • однонаправленный.

Эти разновидности часто сопутствуют друг другу. Так в домашней сети применяются сразу три разновидности: переменный, периодический, синусоидальный. Переменное напряжение указывает на противоположные знаки напряжения в течение одного периода. Происходит это следующим образом: напряжение от ноля поднимается до максимального положительного значения, затем опускается до ноля и опускается до максимального отрицательного значения. Поскольку такие изменения происходят за равный промежуток времени, их называют периодическими. Плавные переходы носят синусоидальный вид, что соответствует названию такого тока.

Переменное напряжение может быть:

  • однофазным;
  • двухфазным;
  • трехфазным.

В первом случае есть фазный и нулевой провод. При подключении нагрузки электроны движутся то в одном направлении, то в другом. Чтобы определить соотношение напряжения и мощности в переменном токе используют среднеквадратическое значение. Оно определяется по нагреванию нагрузки одного и того же номинала. Сначала пропускают постоянный ток одного напряжения в течение определенного времени и замеряют температуру нагрева испытуемого тела. Затем опытным путем подбирают такое переменное напряжение, при котором за то же время происходит такое же нагревание.

Для однофазного переменного тока оно будет меньше в от амплитудного значения. То есть в сети вольтметр показывает 220 В среднеквадратическое значение, а амплитудное будет составлять 311 В.

Пояснение! На переменное напряжение сильное влияние оказывает емкость и индуктивность, снижая полезную мощность, но в этой статье мы подробно это не будем разбирать.

Двухфазный ток может быть либо сдвинутым, как, например, взятые две фазы у трехфазной сети, либо противоположным. В последнем случае фазы работают таким образом, что максимальное положительное значение одной фазы, соответствует максимальному отрицательному значению другой.

Для создания вращающегося магнитного поля применяют трехфазную сеть. Обычно к ней подключают электродвигатели. Если обмотки соединены по схеме треугольника, то суммарная мощность каждой фазы будет равна линейной. При подключении по схеме звезда суммарная мощность будет в  больше линейной. Схема подключения электродвигателя указана на его шильдике (табличке).

Определение напряжения при известном токе и мощности, осуществляется по той же формуле. Если определяется трехфазное напряжение, то следует учитывать схему подключения нагрузки и добавлять или нет коэффициент .

Как рассчитать мощность, зная силу тока и напряжения?

Разобравшись с током и напряжением, уже будет легче посчитать мощность, используя все ту же формулу. Однако для переменного тока различают несколько мощностей:

  • мгновенная;
  • активная;
  • реактивная;
  • полная.

Мгновенная мощность рассчитывается в момент измерения и может сильно отличаться от полной мощности. Активной называют полезную мощность, которая определяется по формуле:

Косинус фи в синусоидальном токе является коэффициентом мощности, выражается в процентах от 0 до 100 или цифрах от 0 до 1. Показывает сдвиг фаз между током и напряжением. Для трехфазной сети общая активная мощность складывается из отдельных фазных мощностей.

Реактивная мощность учитывает расход энергии на реактивную нагрузку (индуктивность, конденсатор, обмотка электродвигателя), которая снова возвращается к источнику. Для этого используется формула:

Полная мощность состоит из активной и реактивной, причем реактивная может иметь отрицательный или положительный знак.

Как определить потребляемую мощность цепи, имея тестер, который мерит сопротивление?

Кроме перечисленных формул, есть еще и другие, например, такие:

С их помощью можно узнать мощность, не имея данных о напряжении или токе. Стоит отметить, что сопротивление измеряется в Омах.

Осторожно! При измерении сопротивления цепи в ней не должно быть электричества.

Если сопротивление известно, тогда можно узнать, как рассчитать нагрузку по току. Для этого

где R – сопротивление нагрузки, P – мощность нагрузки, I – ток нагрузки. Однако нагрузки, содержащие емкость или индуктивность, таким способом нельзя рассчитать. Также не получится узнать мощность лампы накаливания, измерив сопротивление ее нити, потому что вольфрам при нагревании увеличивает свое сопротивление.

Формула расчета сечения провода и как определяется сечение провода

Раньше уже говорилось, что чрезмерный ток недопустим для проводов. Это связано с их перегревом. Поэтому каждый проводник способен пропускать через себя ограниченный ток. Почему провода греются? Любой материал в нормальных условиях имеет собственное сопротивление.

Проходящий через него ток производит работу по нагреву металла. Этот нагрев допускается до определенной температуры, после чего начинается его плавление.

Рекомендуем прочитать: Принцип работы регулятора напряжения

Существуют специальные таблицы, помогающие подобрать сечение провода в зависимости от рабочего тока. Сечение – это площадь проволоки в разрезе. Как правило, такой разрез имеет вид круга. Чтобы найти сечение, необходимо найти площадь этого круга. Можно воспользоваться формулой:

где S – площадь круга или сечение в мм2; П – постоянное число равное 3,14159265; r – радиус круга. Для определения радиуса диаметр делят на два, затем подставляют в формулу.

Интересно! Многожильный и одножильный провод с одинаковым диаметром способны пропускать разную силу тока.

Мощность, напряжение, сила тока – это основные величины, зависящие друг от друга. Используя одну из приведенных формул, можно найти необходимую величину.
