Как выбрать паяльник для пайки проводов: Как выбрать паяльник: советы для новичков

Как выбрать паяльник для пайки радиодеталей и микросхем

11.04.2019

Выбор паяльника для радиолюбителей является очень важным моментом, поскольку это ключевой прибор для каждого радиолюбителя. Однако все паяльники или паяльные станции имеют различия и подбираются радиолюбителями индивидуально в зависимости от вида предполагаемых работ и личных предпочтений. Также рекомендуем прочесть статью об основах пайки.

Для вас мы сделали подборку годных паяльников, станций и аксессуаров с Aliexpress.

Содержание

• 1 Конструкции паяльников
• 2 Как выбрать паяльник для пайки микросхем
• 3 Выбор мощности паяльника
• 4 Паяльник для микросхем: как выбрать жало?
• 5 Выводы

Конструкции паяльников

По конструкции они бывают:

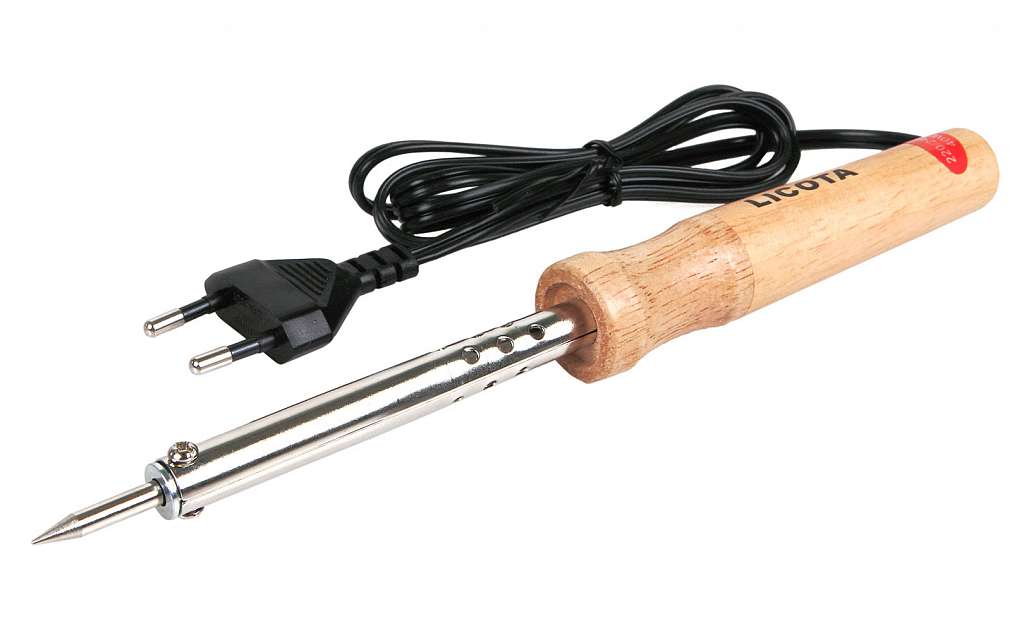

• Традиционные (прямая конструкция в виде стержня).
• Пистолеты (конструкция паяльника в форме пистолета на котором рабочая часть расположена под углом).
• Паяльные станции (сложное оборудование с рабочей частью и блоком управления).

Как выбрать паяльник для пайки микросхем

Прежде чем выбрать паяльник, давайте разберемся, какими они бывают.

Паяльники бывают газовые и электрические.

Газовые чаще используют для пайки при монтажных работах, к примеру, пайки в распределительных коробках. Они удобны тем что могут работать автономно, но во время работы выделяют вредные вещества и долго с ними работать вредно для здоровья как вам, так и окружающим. Но для пайки микросхем или других радиодеталей выбирать такой паяльник будет не разумно. С ним крайне тяжело паять любую плату.

Электрические, в свою очередь, являются самыми распространенными. В зависимости от типа нагревателя их разделяют на:

• Спиральный (нихромовый)
• Керамический
• Импульсный
• Индукционные

Спиральный – самый распространенный из всех электрических нагревателей. Спиральный нагреватель обеспечивает надежную и долговечную работу при своей недорогой ценовой политике, но имеет один недостаток — большое время нагрева.

Керамический же более дорогой и довольно хрупкий, однако, ему нужно меньше время для нагрева.

Импульсный при своей довольно высокой цене будет оптимальным вариантом. Он быстро нагревается и не придет в негодность от небольшого удара.

Если же вы собираетесь заняться пайкой всерьез, и круг предполагаемых работ будет увеличиваться — обратите внимание на паяльные станции. Индукционные разогреваются за счет катушки индуктора. Такому паяльнику не нужен терморегулятор, но подбирать нужную температуру придется перебором из комплекта жал.

Выбор мощности паяльника

Существуют паяльники разных мощностей:

• Маломощные (от 3 до 10 Вт.)
• Средней мощности (20-40 Вт)
• Большой мощности (60-100 вт.)
• Производственные (более 100 Вт. )

В зависимости от мощности меняется предназначения паяльника. Паяльники с мощностью более 100 Вт используются для пайки больших металлический изделий таких как радиаторы, кастрюли, трубы. Паяльники мощностью 60-100 Вт предназначены для пайки действительно толстых проводов.

Оптимальные для дома — от 20 до 40 Вт.

До 10 Вт паяльники предназначены в основном для пайки простейших микросхем, SMD элементов и других миниатюрных радиодеталей.

Итак, отвечая на вопрос, как выбрать паяльник для пайки радиодеталей и микросхем хорошим вариантом будет выбрать маломощный паяльник, чтобы избежать перегрева миниатюрных радиодеталей и SMD элементов. Однако если вы опытный радиомонтажник оптимальным вариантом будет импульсный паяльник мощностью 20-40 Вт, который в умелых руках можно использовать для быстрой работы с миниатюрными радиодеталями и других работ по дому.

Паяльник для микросхем: как выбрать жало?

Конечно, не маловажным фактором при выборе любого паяльника есть жало. Однако выбор жала сугубо индивидуально предпочтение. Выбирайте зависимости от того каким жалом вам будет удобно работать, есть лишь несколько рекомендаций по выбору. Не рекомендуется использовать жало более 3 мм. Желательно использовать медное жало, так как оно легко чистится и обрабатывается. Жало медное со слоем алюминия не обрабатывается, но при этом слабо подвергается обгоранию. Существуют жала как обычные, так и термостойкие. Термостойкие легче переносят длительные работы и воздействие высоких температур. Если вы новичок, то оптимальным вариантом будет прямое жало. Более того, плюсом к паяльнику будет набор жал разных форм, возможность замены жала и регулировки его длины.

Хороший паяльник для микросхем должен быть с гибкой обмоткой сетевого шнура и двойной изоляцией. Также обратите внимание на ручку. Она должна быть хорошо защищена от возможного перегрева поэтому в отличии от эбонитовых и пластиковых рекомендуются деревянные ручки. Они менее податливы разогреву в отличии от пластмассовых и легче чем эбонитовые, то есть более приспособлены для длительных работ. Также существенным показателем будет функция постоянной поддержки температуры и терморегулятором, дабы не пережечь при пайке компоненты. Облегчат работу и обслуживания паяльника снаряжения паяльника: подставка для паяльника, губка для очистки жала.

Выводы

Если же вы не определились, какой паяльник купить для пайки микросхем подводя итоги, подчеркнем основные рекомендации и требования, чтобы вы поняли, каким паяльником лучше паять микросхемы и другие компоненты глядя на стенды и витрины магазинов для радиолюбителей.

Для неопытных радиолюбитель желательно использовать маломощные паяльники от 3 до 10 Вт. Возможно использовать для работ с микросхемами и радиодеталями паяльники средней мощности 20-40 Вт, однако высока вероятность испортить компонент при монтаже или демонтаже. Провод должен быть гибким, длинным с двойной изоляцией. Жало подбирается индивидуально в зависимости от предпочтений и вида работ. Желательно покупать паяльник с деревянной ручкой. Тип нагревателя паяльника зависит от выделенных для покупки средств и типа предполагаемых работ.

Желательно, чтобы приобретенный паяльник имел функцию постоянной поддержки температуры, терморегулятор, набор жал, регулировку длины жала, возможность замены жала и дополнение, такие как подставка для паяльника, кейс для хранения, губку для очистки и др.

Купить паяльник можно на всем известной площадке — Aliexpress, мы сделали подборку популярных моделей в отдельной статье.

Поделиться с друзьями:

Твитнуть

Поделиться

Плюсануть

Поделиться

Отправить

Класснуть

Линкануть

Запинить

Паяльник для проводов и микросхем – Как выбрать нужный паяльник

Обновлена: 31 Октября 2022 989 0

Поделиться с друзьями

Содержание статьи Конструктивные разновидности Виды по типу нагревателя Особенности мощности Выбор жала паяльника Заключительные рекомендации Для использования дома паяльники выбирают чаще всего радиолюбители – инструмент нужен им для пайки радиодеталей и микросхем. Однако это простое устройство также позволит самостоятельно починить несложные электрические приборы, удлинители, всевозможные кабели и провода, запаять металлические емкости (баки, тазы, ведра и т. д.), сделать отверстие в пластиковом изделии, отрезать лишнее от полимерной детали, выполнить ремонт ламп, светильников и т. п. Поэтому для дома лучше купить паяльник, который имеет универсальное бытовое применение. Расскажем, на какие параметры следует обратить внимание и что учесть при выборе модели. Конструктивные разновидности По конструкции различают три варианта паяльного оборудования: Традиционный стержневой – наиболее простая конструкция в виде прямого стержня длиной 15-20 см. Удобен для мелких работ, например, пайки микросхем, проводов и радиодеталей. Пистолетный – более сложная конструкция в форме пистолета, в которой рабочий элемент расположен под углом. Так удобнее чинить лампы и другие предметы средних размеров. Паяльные станции – наиболее крупные, мощные, профессиональные модели для работы с крупными предметами, например, металлическими или пластиковыми емкостями и т. д. Почти для всех работ по дому вполне подойдет наиболее доступное стержневое оборудование. Виды по типу нагревателя Нагреватель – важнейший элемент паяльника, внимательно изучите его при выборе инструмента. Различают газовые и электрические нагреватели. Первые не требуют подключения ни к каким сетям, но при работе выделяют вредные для здоровья испарения. К тому же плохо подходят для мелких работ – радиолюбителям лучше выбрать паяльник с электрическим нагревателем. Сейчас они распространены куда шире газовых и изготавливаются из самых разных материалов. Например: Из сплава хрома и никеля (нихрома) – в форме спирали. Недорогие, надежные, долговечные, но довольно долго нагреваются перед работой. В целом это хороший вариант для дома. Из керамики – имеет прямую форму. Он более дорогой и весьма хрупкий, требует бережного обращения. При этом нагревается намного быстрее нихромового спирального аналога. Для пайки дома можно также выбрать паяльники с импульсным или индукционным нагревателем. Первые – оптимальные: прочные, долговечные, быстро нагреваются, но стоят довольно дорого. Вторые – вообще практически профессиональные. Их ставят на паяльные лампы и станции. Особенности мощности Мощность – это ключевой физико-технический параметр. Он определяет, насколько качественно и быстро оборудование справится с конкретной задачей. Всего выделяют четыре класса по мощности: Маломощные модели – до 20 ватт (Вт). Как правило, минимальное значение – 3 Вт. Этого хватит для простейших микросхем, самых мелких деталей, совсем тонких проводов и т. п. Среднемощные модели – от 20 до 60 Вт. Чаще всего выпускают модели в диапазоне 20-40 Вт. Подойдет для большинства радиодеталей, домашних проводов, светильников, микросхем. Модели большой мощности – от 60 до 100 Вт. Это модели универсального применения. Они справятся с большинством бытовых задач, включая ремонт изделий из пластика и металла. Производственные модели – более 100 Вт. Для бытового использования он избыточен. Такой уровень нужен для работы с очень толстыми проводами или толстыми листами металла. Для большинства видов паек, какие можно выполнить дома, лучше выбрать паяльники мощностью от 20 до 60 Вт. Это вполне хватит для работы с радиодеталями, микросхемами, проводами, лампами и другими подобными вещами. Большие значения понадобятся разве что для пайки металлической посуды. Но объективно – современные ее образцы не предназначены для кустарного ремонта. Выбор жала паяльника Еще один важный элемент паяльника – жало. Это основная часть, которой, собственно, и водят по рабочей зоне. При выборе оборудования учитывайте три параметра, описывающих наконечник. Материал. Самый распространенный базовый металл – медь. Она хорошо проводит тепло, но без дополнительного защитного слоя быстро окисляется. Порошок-окалину счищать легко, но это придется делать постоянно. Проблему решает покрытие из алюминия или – еще лучше – никеля. Такие модели практически не окисляются и подходят для самых мелких работ. Форма. Наконечник может быть плоским или конусообразным. Второй вид сейчас наиболее распространен, потому что дает возможность точечных касаний в наиболее тонких, мелких работах. Но для более грубых паек, например, при ремонте бака или кастрюли, удобнее плоское жало. Можно дополнительно купить набор нескольких жал разных размеров и форм. Толщина. Для большинства работ оптимальное значение толщины плоского наконечника или диаметра конусообразного – 3 мм. Если меньше – жало быстро придет в негодность, просто износится. Если больше – оно будет слишком крупным и неудобным, особенно для мелких работ. Более толстые наконечники необходимы для ремонта больших металлических вещей. Таким образом, для пайки микросхем лучше выбрать паяльник с никелированным жалом в форме конуса, толщиной 3 мм. Различают еще обычные и термостойкие модели. Термостойкие модели лучше выдерживают воздействие высоких температур в процессе длительной непрерывной работы. Заключительные рекомендации Итак, какой вариант паяльника представляет собой лучший выбор для дома? Это зависит от того, что именно вы планируете паять с его помощью. Для микросхем, мелких радиодеталей и печатных плат подойдут импульсные или спиральные приборы мощностью до 30 Вт. Для пайки проводов, крупных радиодеталей, ремонта светильников и большинства домашних электромонтажных работ удобнее электрические стержни разных типов средней мощностью порядка 60 Вт. Оборудование на уровне 100 Вт и более потребуется для ремонта металлических изделий. И в целом лучше купить хорошую электрическую, а не газовую модель, стержневой (прямой) или пистолетной конструкции. Была ли статья полезна? Да Нет Оцените статью Что вам не понравилось? Другие материалы по теме Анатолий Мельник Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.

Выберите паяльник — любопытный изобретатель

Утюга мощностью 25 или 30 Вт должно хватить для большинства мелких работ с электроникой.



1. 1. Большинство старых «пистолетов» s имеют слишком большую мощность для пайки электроники  и могут легко перегреть компоненты или подвергнуть их воздействию опасного напряжения. Однако некоторые люди ловко используют их для пайки нескольких выводов на устройствах для поверхностного монтажа. Паяльные «пистолеты» предназначены для сантехники и более тяжелых условий эксплуатации и обычно имеют мощность более 100 Вт. «Пистолеты» работают, пропуская через наконечники большие токи, и эти токи могут генерировать напряжения, которые повреждают электронные компоненты. Кроме того, магнитные поля от пушек с трансформаторами могут повредить некоторые электронные устройства. Сформировав нагревательный элемент в форме чипа, паяльник можно использовать для одновременного нагрева многих выводов.



1. 1. Какая мощность требуется для конкретного применения и как мощность связана с температурой наконечника?



Свободная аналогия: представьте, что автомобильная шина дает течь, но вы пытаетесь сохранить ее накачанной, накачивая воздух в шину, в то время как она выходит из утечки. Чем больше утечка, тем больше воздуха вам нужно накачать, чтобы поддерживать давление. Если давление в шине представляет собой температуру наконечника, а воздух, потерянный из-за утечки, представляет собой тепло, потерянное через наконечник, то мощность в ваттах представляет собой максимальное количество воздуха, которое может подать ваш насос. Как только через место утечки выходит больше воздуха, чем может заменить ваш насос, давление в шине (или температура наконечника) начинает падать.



Если у вас очень маленькая утечка и огромный насос (скажем, железный эквивалент мощностью 100 Вт), вы можете опасаться, что насос может привести к взрыву шины, поскольку всасывается намного больше воздуха, а выходит очень мало . Но если у вас есть сопло для регулировки воздуха в насосе, вы можете впустить только нужное количество воздуха, чтобы заменить то, что потеряно из-за утечки. Так работают паяльники с «регулировкой температуры». Пока вы не теряете больше тепла, чем утюг может заменить (вплоть до его номинальной мощности), он автоматически регулирует необходимое количество тепла для поддержания той же температуры.



Однако для обычных подключаемых к розетке утюгов такие правила отсутствуют. Утюг мощностью 15 Вт всегда отдает 15 Вт тепла на наконечник, а температура жала перестает повышаться только тогда, когда 15 Вт тепла уходит через воздух. Когда жало касается детали, ее температура падает, и если деталь, которую вы паяете, может рассеивать достаточно тепла, температура будет продолжать падать до тех пор, пока припой не перестанет плавиться. После того, как утюг будет отодвинут от стыка, температура снова поднимется. Существует некоторое количество естественной регуляции: по мере того, как наконечник нагревается, он рассеивает больше тепла, а по мере того, как он охлаждается, рассеивается меньше.



Обычно чем больше компонент, тем больше тепла он может поглощать и рассеивать, поэтому общее правило заключается в том, что для более крупных деталей требуется большая мощность. Если вы просто паяете небольшие резисторы и микросхемы, 15 Вт, вероятно, будет достаточно, но вам, возможно, придется немного подождать между соединениями, чтобы наконечник восстановился. Если вы паяете более крупные компоненты, особенно с радиаторами (например, регуляторы напряжения), или делаете много пайки, вам, вероятно, понадобится утюг на 25 или 30 Вт. Для пайки более крупных изделий, таких как медная проволока 10 калибра, корпуса двигателей или большие радиаторы, вам может понадобиться утюг мощностью более 50 Вт. В следующем видеоролике показано, что происходит с температурой наконечника, когда утюги мощностью 15, 25 и 40 Вт паяют провода и компоненты различных размеров. Для дешевых утюгов более высокая мощность действительно означает более высокие температуры!



1. Сколько ватт, что? Небольшая статья о том, какая мощность необходима. Из статьи: «Власть этого не делает. Температурный контроль делает. Все, что вам нужно, это достаточно мощности, чтобы держать наконечник горячим. Все, что сверх этого, — пустая трата времени».







• В чем разница между дешевыми утюгами RadioShack® и более дорогими, такими как Wellers®? Чем паяльные «станции» за 100+ и 400+ долларов по сравнению с более дешевыми моделями, которые подключаются прямо к стене? развернуть Среди утюгов, которые подключаются прямо к стене и не имеют отдельной станции, самые дешевые модели будут удовлетворительно работать во многих случаях. По личному опыту, наконечники утюгов RadioShack® часто расшатываются, и иногда их невозможно снять. Утюги также могут нагреваться после нескольких часов использования. Более профессиональные лески Weller (или другие) предназначены для более длительного непрерывного использования и имеют изоляцию на ручках, которая сохраняет их прохладнее. Они также могут принимать самые разные советы.
  «Станции» паяльника обычно обеспечивают некоторый контроль над теплом, подводимым к жалом паяльника. Те, которые регулируются по температуре, автоматически контролируют количество тепла, подаваемого на наконечник, чтобы он оставался при заданной температуре. В каждом утюге, когда наконечник касается компонента, теряется часть тепла, и температура падает. Одним из показателей качества является время, необходимое для восстановления температуры наконечника. Приятной особенностью многих паяльных станций является то, что жало нагревается за считанные секунды после включения.
  Многие станции также позволяют заменять наконечник утюга в горячем режиме, что может быть очень полезно, если вы чередуете соединения для поверхностного монтажа и более крупные компоненты.
• Если стандартный оловянно-свинцовый припой плавится при температуре ниже 400 °F (и бессвинцовый припой ниже 500 °F), почему большинство паяльников имеют температуру жала от 600 до 800 °F? Какова правильная температура пайки ? развернуть Основная причина того, что температура наконечников намного выше температуры плавления припоя, заключается в том, что эта разница помогает быстрее передавать тепло к соединению. Что такое «правильная» температура, является спорной темой, но общее практическое правило заключается в том, чтобы начинать с 600 ° F и повышать ее до тех пор, пока не будут достигнуты приемлемые результаты. В типичных спецификациях Kester (производитель припоя) рекомендуется температура 600–700 °F для припоя на основе свинца и 700–800 °F для бессвинцового припоя. Флюсы «без очистки» или «с низким содержанием твердых частиц» выгорают до того, как соединение можно будет выполнить при более высоких температурах, поэтому для этих флюсов могут быть необходимы низкие температуры (ниже 700°С).
  Из базы знаний Kester по ручной пайке: «При ручной пайке с канифольным флюсом, таким как Kester #44 или #285, рекомендуемая температура железного жала составляет 750°F. Если вы паяете с низким остатком чистого припоя, такого как № 245 или № 275, мы рекомендуем температуру жала 600-650 ° F.
  Каковы приемлемые результаты? Цель состоит в том, чтобы нагреть детали настолько, чтобы припой прилипал к ним и образовывал хорошее соединение. Чем выше температура утюга, тем быстрее он будет нагревать детали, так почему бы не установить ее очень высокой, чтобы работать быстрее?
  Помимо очевидного повышенного риска перегрева компонентов и платы, более высокие температуры вызывают более быстрое окисление железного наконечника и могут значительно сократить срок его службы. Некоторые утверждают, что повышение температуры на 10 °C сокращает срок службы наконечника вдвое (ссылка на стр. 33). Однако при нерегулярном использовании срок службы наконечника может не иметь большого значения, особенно если наконечник все время покрыт припоем.
• Размер и форма наконечника:  основным руководством является выбор наконечника, который немного меньше контактной площадки, к которой вы припаиваете. Оттуда вам нужен наконечник с большой тепловой массой и коротким ходом (почему?). В большинстве паяльников наконечник на самом деле не является нагревателем, а находится между вашей работой и нагревателем. Вы можете думать об этом как о теплом ведре, которое опорожняется в вашу работу и снова наполняется нагревателем. Обычно прикосновение к компоненту отводит тепло от наконечника гораздо быстрее, чем утюг может заменить его, и если у вас есть небольшое ведро (наконечник), температура быстро упадет до неэффективного уровня.
  Особенно, если у вас небольшой утюг (15 Вт или меньше), температура упадет до того, как вы сможете нагреть большую часть, или вам придется немного подождать между стыками, чтобы температура наконечника восстановилась. С большим ковшом (наконечником) вы можете работать с более крупными соединениями с меньшей мощностью, но в конечном итоге вам нужно будет увеличить мощность.
  «Ход» или длина наконечника должны быть сведены к минимуму, чтобы нагреватель располагался ближе к изделию; для передачи тепла через наконечник требуется некоторое время. Это уравновешивается необходимостью попасть в узкие места, где вам нужен более длинный наконечник.

• Как выглядят обычные формы наконечников и для каких целей они лучше всего подходят?

  Отвертка, лопатка и конус — вот некоторые из наиболее распространенных форм наконечников. Личные предпочтения являются самым важным фактором при выборе наконечника, но цель состоит в том, чтобы получить как можно большую площадь контакта между наконечником и изделием. Наконечники с долотом и лопатой имеют большую площадь поверхности на своих концах, а также «удерживают» припой на своих концах с большей готовностью, чем конические наконечники, которые имеют тенденцию вытягивать припой. Даже при поверхностной пайке с мелким шагом может быть полезно иметь небольшую плоскую поверхность на конце.

• Существует множество других форм и размеров наконечников. На рисунке справа показана одна из многих страниц каталога Plato. Некоторые другие нестандартные формы включают лезвие-нож (полезно для выводов с мелким шагом) и наконечник для демонтажа с поверхностным монтажом.




  Чтобы продлить срок службы наконечника, первое, что вы можете сделать, это уменьшить его температуру (если ваш утюг позволяет это делать). После этого ВСЕГДА наносите на жало слой припоя, чтобы предотвратить окисление самого жала, и очищайте его между использованиями. Наносите каплю припоя каждый раз, когда вставляете его обратно в подставку и перед тем, как выключить. При первом нагреве нового жала приложите к нему припой, чтобы жало можно было покрыть, как только утюг достаточно нагреется.
  Чем дольше остатки флюса и оксиды остаются на наконечнике, тем труднее их очистить. Они также могут значительно снизить способность жала нагревать деталь и предотвратить «смачивание» жала припоем. Регулярная очистка жала перед использованием — один из лучших способов продлить срок службы жала и облегчить пайку. Важно, чтобы припой был «мокрым» или прилипал к поверхности утюга — без припоя между жалом и работой способность жала нагреваться резко снижается.

• Как насчет газовых утюгов и утюга Cold Heat®, который предположительно можно трогать 1 сек. после использования? Утюги, работающие на бутане (и другом газе), в основном используются в ситуациях, когда электричество недоступно. Weller также продает утюги с батарейным питанием.
  Everyday практическая электроника дает здесь довольно разоблачающий обзор утюга Cold Heat, в дополнение к тому, что у него есть одно из лучших руководств с практическими рекомендациями. Подводя итог, можно сказать, что у утюга Cold Heat® есть раздвоенный конец, который вы должны соединить с заготовкой или припаять, чтобы включить утюг, поэтому может быть трудно удерживать его в месте, которое удерживает его, а также эффективно нагревает деталь. Многие люди жалуются на то, что для обеспечения хорошего соединения нужно прилагать больше усилий, а затем ломаются хрупкие наконечники. Пропускание энергии через вашу работу для нагрева может быть не лучшей идеей с некоторыми частями. Наконец, утюг недостаточно нагревается для многих работ или недостаточно охлаждается, чтобы его можно было бросить в карман сразу после использования. Но что-то портативное и беспроводное, нагревается и выключается менее чем за несколько секунд, может быть, оно того стоит (20 долларов).
  Утюг Веллера на батарейках (20 долларов) не имеет раздвоенного конца и предположительно нагревается менее чем за 15 секунд, но я не знаю о времени охлаждения.



Советы и подсказки при покупке » Electronics Notes

На рынке представлено множество паяльников — выбрать правильный не всегда просто — прочтите наше руководство по покупке, чтобы узнать, на что обращать внимание.

---

Учебное пособие по пайке Включает:
Основы пайки Ручная пайка: как паять Паяльники Инструменты для пайки Припой — что это такое и как им пользоваться Распайка — секреты, как это сделать правильно Паяные соединения припой для печатных плат

См. также: Методы пайки SMT для сборки печатных плат

---

Чтобы правильно паять, необходимо иметь правильные инструменты для работы. Перед началом работы необходимо купить паяльник. Поскольку существует очень широкий ассортимент доступных утюгов, выбор правильного необходим, если вы хотите выполнить наилучшую работу по созданию любых схем и проектов.

Типы паяльников

Существует множество различных типов паяльников. В очень широком смысле их можно разделить на три основные категории:

• Основные утюги с воздушным охлаждением:   Самый простой тип паяльника не имеет контроля температуры, за исключением охлаждающего эффекта воздуха и любой работы, с которой может использоваться утюг. Эти паяльники можно купить довольно дешево, и они подходят для многих приложений, хотя они не имеют контроля температуры, как некоторые из более продвинутых типов. Базовый паяльник
• Паяльник с регулируемой температурой:  В паяльник можно поместить термостат для контроля температуры жала. Это позволяет поддерживать нужную температуру в любое время. Элемент с более высокой мощностью можно использовать в тех случаях, когда от бита отводится тепло, при этом температура не поднимается слишком высоко для хорошей пайки. Терморегулируемый паяльник с индикацией температуры

  Утюги с регулируемой температурой обычно имеют регулировку, позволяющую установить требуемую температуру, а на некоторых утюгах может быть индикация температуры. Паяльники с регулируемой температурой позволяют добиться гораздо более качественной пайки, хотя они, очевидно, дороже, чем самые простые типы.

• Рабочая станция для паяльника:   Рабочие станции для паяльника представляют собой оптимальное решение для паяльника. Типичная рабочая станция паяльника

Характеристики паяльника

На рынке представлен широкий выбор паяльников, от маленьких до больших, от недорогих до очень дорогих. Выбрать тот, который соответствует вашим конкретным требованиям, не всегда просто.

Существует ряд особенностей, которыми обладают паяльники, которые необходимо изучить перед тем, как сделать выбор конкретного паяльника. К ним относятся: размер, мощность или потребляемая мощность, напряжение, метод контроля температуры, антистатическая защита, тип доступной подставки и общие вопросы обслуживания и ухода.

• Размер:   Доступны паяльники самых разных размеров. Очевидно, что те, что меньше, больше подходят для тонкой работы, а те, что больше, больше подходят для пайки менее деликатных изделий. Физический размер также будет зависеть от мощности или энергопотребления утюга.
• Мощность или потребляемая мощность: Часто указывается потребляемая мощность или мощность паяльника. Мощность может варьироваться. Для основных утюгов без терморегуляции мощность 40 Вт может быть достаточной для обычных работ и выше, если предполагается тяжелая пайка. Для работы с небольшими печатными платами хорошим значением будет 15 или 25 Вт. Для утюгов с регулируемой температурой обычно используется несколько более высокая мощность, поскольку контроль температуры действует быстрее, если больше тепла может быть направлено на бит быстрее, чтобы компенсировать отвод тепла через рабочий элемент.
• Напряжение:   Хотя большинство паяльников, продаваемых в определенной стране, будут иметь правильное напряжение сети, например, 230 В переменного тока в Великобритании, 115 В переменного тока в США, также есть паяльники, которые могут работать от 12 В. , Некоторые утюги могут быть сделаны для специальных применений, где они должны работать от низкого напряжения.
• Контроль температуры: В паяльниках используются две основные разновидности контроля температуры. Менее дорогие утюги регулируются тем фактом, что когда они достигают температуры, потеря тепла такая же, как и выделяемое тепло. Другими словами, они не используют форму электронного регулирования. Другие, более дорогие типы имеют термостатический контроль. Это, естественно, регулирует температуру намного лучше. Обычно температуру можно отрегулировать до необходимого значения. Эти утюги вступают в свои права, потому что, когда тепло отводится при пайке большого объекта, они будут поддерживать свою температуру намного лучше. Те, у кого нет регулирования, могут быть не в состоянии поддерживать достаточную температуру при пайке большого объекта, в результате чего в этих условиях сложнее расплавить припой.
• Антистатическая защита:   В связи с возрастающей чувствительностью многих электронных компонентов, особенно передовых интегральных схем, защита от статического электричества становится все более серьезной проблемой. Хотя большинство компонентов, используемых строителями дома, часто не повреждаются статическим электричеством, некоторые из них повреждаются. Поэтому разумной мерой предосторожности является, по крайней мере, рассмотрение вопроса о том, имеет ли приобретаемый паяльник защиту от статического электричества.
• Подставка: Подставка для паяльника может быть очень важной. Когда температура в камерах достигает около 300°С, необходимо обеспечить их надежную защиту. Поэтому необходима хорошая стойка.

• Техническое обслуживание:   При использовании любого паяльника необходимо иметь запасные части.
