Как заземлить бойлер: Как заземлить бойлер,водонагреватель электрический,заземление бойлера,как сделать правильно,в квартире,заземление на трубу,купить,Киев,Одесса,Житомир,Днепр,Винница,Харьков,Полтава

Как заземлить водонагреватель в частном доме: особенности

Содержание

Для чего необходим агрегат

Особенности устройства

Для чего необходимо заземление бойлера

Установка агрегата квалифицированными специалистами

Осуществление подключения агрегата самостоятельно

Как лучше не делать

Коротко о главном

Чтобы обеспечить свой дом горячей жидкостью, люди устанавливают бойлеры. Однако, чтобы вся установка работала исправно, необходимо придерживаться определенной последовательности действий. Они помогут избежать появления ошибок и обеспечить эффективное функционирование всей конструкции. Чтобы агрегат не бил током, нужно знать, как заземлить водонагреватель. Для этого необходимо использовать специальный инструмент.

Установленный агрегат в жилом помещении

Для чего необходим агрегат

В старых постройках очень часто возникает проблема с подачей горячей жидкости. Это происходит из-за большой изношенности основных коммуникаций. К сожалению, специализированные службы должны образом не следят за состоянием трубопровода. В таком случае, люди устанавливают водонагреватели. Они получают следующие преимущества:

• постоянную горячую жидкость из крана;
• нет зависимости от графика работы котельной и системы централизованного обеспечения горячей жидкостью;
• решение об установке прибора каждый пользователь принимает в индивидуальном порядке, для этого не нужно получать никаких разрешительных документов.

Наличие специального устройства обеспечивает дополнительный комфорт. Однако, его монтаж должен быть проведен правильно. Помните! Если вы не уверены, что сможете самостоятельно установить конструкцию, лучше обратиться к опытному мастеру. Он обладает необходимыми знаниями и умениями.

Пример установленного прибора

Заземление водонагревателя должно осуществляться по всем правилам.

Пользователю нужно придерживаться определенной инструкции. Прибор должен быть надежно закреплен. Без заземления агрегат нельзя использовать.

Особенности устройства

Агрегат представляет из себя емкость с тэном внутри. механизм его работы очень прост. Внутри устройства находиться подогретый теплоноситель, который поднимается вверх. В свою очередь холодная жидкость старается опуститься вниз. В емкость она попадает через специальный патрубок. На входе него находится клапан. Он удерживает теплоноситель и не дает ему течь обратно. На датчике нужно выставить определенную температуру. Современные модели могут подогреть жидкость до восьмидесяти градусов. Тэн будет работать в автоматическом режиме. Горячая жидкость будет подниматься вверх, а выходить через заборный шланг. По нему теплоноситель будет передвигаться дальше по конструкции. Чтобы установка не била током, нужно выполнить заземление на водонагреватель. Об особенностях осуществления работы речь пойдет дальше.

Выделяют несколько типов агрегатов – накопительный и проточный.

Пример проточной модели

Последние не обладают емкостью для сбора подогретого теплоносителя. Они будут работать сразу с потоком жидкости. Вода будет подогреваться мгновенно, когда будет проходить через нагревательный компонент. Такие устройства обладают повышенной опасностью. Если пользователь не знает, как заземлить бойлер, он рискует быть подверженным опасности. Если накопительную конструкцию можно подсоединить без УЗО, то проточную ни в коем случае нельзя. Если каким-то образом фаза попадет на корпус, то для человека сразу возникает смертельная опасностью. Поэтому без правильной установки конструкции, ее использовать нельзя. Накопительная емкость представляет из себя конструкцию с двумя резервуарами. Между отсеками находится теплоизоляционный слой. Благодаря нему подогретая жидкость продолжительное время остается теплой. Внутри резервуара находится колба из стеклоэмали. Благодаря этому материалу внутри нее не образуется накипь на стенках и не появляется ржавчина.

Встречаются конструкции из стеклофарфора.

Внутреннее устройство агрегата

Однако, многие заводы-изготовители утверждают, что прибор сможет проработать не более десяти лет. еще одним видом покрытия является нержавеющая сталь. Она может выдержать высокие температуры жидкости и не лопнет. Внутри агрегата находится тэн. Его помещают в специальную трубку, которая защищает его от образования накипи. Чтобы ржавчина на появлялась на стенках как можно дольше, монтируют стержень с положительно заряженными элементами. Однако, его необходимо периодически менять.

Для чего необходимо заземление бойлера

Пользователь может столкнуться с проблемой, когда устройство начинает бить током. Это крайне опасно и может нанести человеку непоправимый вред. Чтобы этого не произошло, каждому потребителю необходимо знать, как заземлить водонагреватель в квартире. Ознакомиться с последствиями использования бойлера без УЗО можно в видео

Ток попадает не корпус оборудование не из-за наличия плохой изоляции проводов или неисправности платы для управления. Это может произойти из-за того, что агрегат оснащен тэном. Если нарушается его целостность из-за образования ржавчины, то жидкость сразу становится под напряжением. Многие утверждают, что по трубам течет жидкость, которая соприкасается с почвой. Однако, такое утверждение неверно. Неизвестно, где находится ближайшая точка соприкосновения трубы и земли, во многих старых постройках трубы давно заменены на полипропиленовые. Поэтому о никаком соприкосновении с почвой и речи быть не может. Поэтому вопрос заземления бойлера является проблемой самого пользователя. Многие конструкции обладают специальным проводом, который подключается к розетке с заземлением. Согласно требованиям, он должен быть окрашен желто-зеленым.

Подключенный агрегат в помещении

Установка агрегата квалифицированными специалистами

Многие люди полагают, что профессиональные мастера сделают все как положено. Однако, это не всегда так. Нужно внимательно прочесть соглашение о проведении работ. Там должен быть пункт про заземление водонагревателя. Когда пользователь поставить свою подпись, бригадир команды будет нести ответственность за правильность монтажа прибора. Перед началом работ, нужно спросить, к чему будет подключена «земля» агрегата. Специалист может использовать для этих целей ноль.

Обратите внимание! Использование нуля в щите питания недопустимо. Если специалисты предложат вам такой вариант, не стоит заключаться с ними соглашение, либо нужно использовать другие схемы заземления проточного бойлера. Мастеру нужно проверить правильность подключения всех элементов. При этом величина после подсоединения должна немного отличаться. Если она будет одинаковой, значит никакого заземления нет.

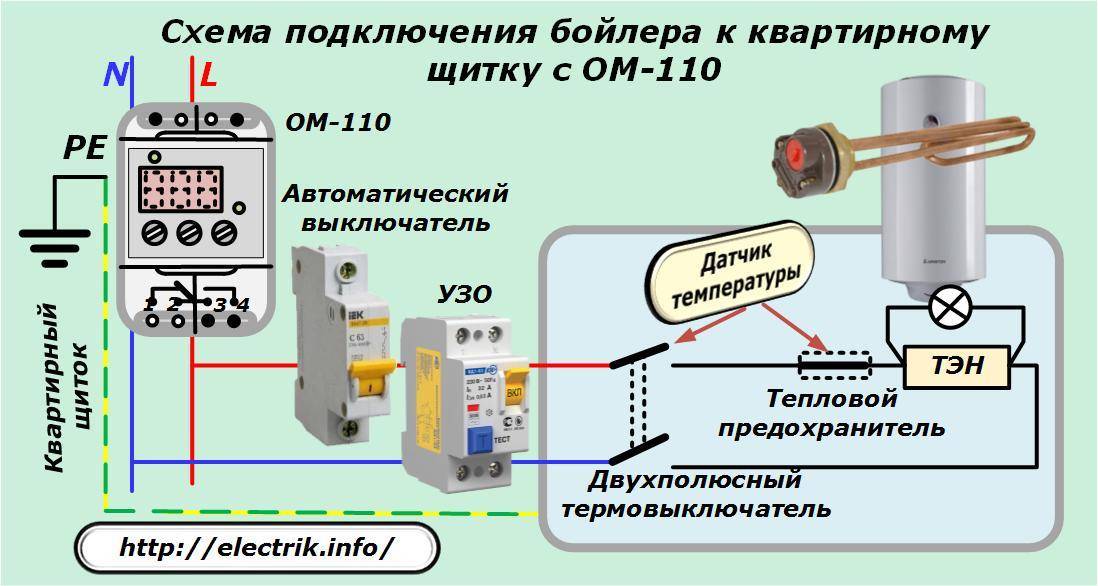

Схематическое подключение агрегата

Осуществление подключения агрегата самостоятельно

Заземление водонагревателя важное мероприятия, которое должно осуществляться по всем правилам.

В зависимости от того, где установлен агрегат, схемы подсоединения основных элементов могут отличаться. Если вас интересует, как заземлить проточный водонагреватель в частном домике, необходимо, чтобы агрегат был оснащен шиной. Если она отсутствует, ее можно подсоединить своими силами. Почва в доме находится внизу. Желательно подобрать подходящее место, где в будущем почву не будут раскапывать. В это место нужно установить контур заземления. Нужно выкопать треугольник, чтобы его сторона была метр, забить в углы стальные трубы, а затем соединить их между собой. В итоге получится отличная конструкция, которая может использоваться не только для защиты устройства, но и всей постройки. От этого приспособления нужно завести в дом проводник. В постройке нужно сделать щиток с клеммами для заземления всех устройств. С особенностями заземления агрегата можно ознакомиться в видео

Прежде всего кабель должны быть подключён к розетке. Если на устройстве есть отдельный, то нужно его подсоединить. Как правильно заземлить бойлер, можно посмотреть в инструкции. Агрегат должен быть подключён через УЗО. После защитного приспособление нужно установить обычный автомат. Когда фаза будет прикасаться к корпусу, будет осуществляться замыкание, которое уйдет в почву. Автомат будет работать и разъединять провода. Если сила напряжения будет большая, то автомат не сработает, но никакого напряжения человек не почувствует в душе. Заземление проточного водонагревателя, если вы находитесь в квартире, также возможно. Правильно будет сделать шину, которую закопать можно в палисаднике. Однако, такой вариант возможен не всегда. Можно найти в жилом помещении, где проходит труба с горячей жидкостью. Проверить, чтобы она была стальной и ее конец уходил в почву. Такие конструкции обладают креплениями. К такому элементу можно заземлить свой бойлер. Подсоединив к нему корпус, фактически оборудование будет заземлено. Если такой возможности нет, можно почистить трубу от краски и к нему подсоединить проводок.

Осуществление заземления агрегата

Важно! Если вы хотите подсоединить по последнему способу, агрегат нужно выключить перед тем, как принимать ванну.

Как лучше не делать

Если вы задумались о заземлении водонагревателя, ознакомьтесь с вариантами, которых лучше всего избежать:

• не стоит выводить третий провод от розетки и подсоединять его к стояку или батареи;
• не нужно объединять два проводка в розетке, который ведет к нулю и заземление;
• подсоединять агрегаты для их заземления лучше последовательно;
• не нужно соединять несколько проводников на одну и ту же клемму шины

Подсоединение приборов ответственное дело. Ни в коем случае нельзя полагаться на авось. Это поможет сохранить жизнь и предупредить возникновение аварийной ситуации.

Коротко о главном

Специальные емкость подогревают жидкость до правильной температуры. Чтобы не возникло опасно для жизни ситуации, нужно правильно выполнить заземление вашего бойлера. Если вы не уверены в собственных силах, лучше не тратить свое время, а сразу обращаться к квалифицированным специалистам. они помогут разобраться во всех тонкостях и выполнят монтаж агрегата.

Как вы считаете, на сколько важно заземлить все приборы в квартире?

Как сделать заземление на водонагреватель в частном доме на 220 своими руками если нет заземления в розетке

В частном доме или на даче удобно использовать водонагреватели: проточный или накопительный, с бойлером. При подключении такого прибора существует опасность поражения электрическим током человека через корпус нагревателя или через поток воды в случае повреждения изоляции, поскольку вода — хороший проводник электрического тока. В целях безопасности водонагреватели нужно заземлять. Как сделать заземление на водонагреватель в частном доме подробно расскажу в этой статье.

Содержание

1. Зачем нужно заземление
2. Для проточных водонагревателей
3. Для накопительных водонагревателей
4. Можно ли использовать водонагреватель без заземления
5. Будет ли работать УЗО без заземления
6. Как подключить УЗО без заземления
7. УЗО в системе tn-c
8. УЗО для водонагревателя накопительного типа
9. Подключение УЗО в двухпроводной сети
10. Популярные причины срабатывания
11. Способы и принципы заземления бойлера
12. Недопустимые способы заземления
13. Как заземлить водонагреватель на даче или в частном доме на 220 В своими руками
14. Заземление бойлера в частном доме
15. На один штырь
16. Обзор лучших водонагревателей
17. 1. Накопительный электрический водонагреватель CLAGE S 10-U
18. 2. Накопительный электрический водонагреватель 30 H-SWS11-30V-UI705 HYUNDAI
19. 3. Накопительный электрический водонагреватель Edisson ER 80V
20. 4. Накопительный электрический водонагреватель Electrolux EWH 50 Quantum Pro
21. 5. Проточный электрический водонагреватель HS774
22. Советы специалистов
23. Выводы

Зачем нужно заземление

Рассмотрим процессы, в результате которых вода становится горячей. Нагревательный элемент включает в себя металлическую спираль с большим сопротивлением. В процессе работы нагревателя через эту спираль проходит электрический ток и нагревает ее. Поскольку водяной поток контактирует со спиралью, то также нагревается. В результате из крана течет горячая вода.

Водонагреватель обязательно заземлять чтобы избежать травмы или смерти.

При такой схеме работы электрического прибора возможен пробой фазы на корпус нагревателя и водяной поток. Чтобы этого избежать, на внешнюю часть корпуса крепится заземляющий провод. Заземляющий провод соединен с системой заземления, которая находится в грунте. При возникновении заряда электрический ток пройдет по заземляющему контуру в грунт, а корпус агрегата и поток воды останутся безопасными.

Для проточных водонагревателей

Проточные нагреватели для воды представляют собой небольшую насадку на кран. Они не имеют бака или какого-то другого накопительного элемента, а нагревают воду мгновенно. К проточным водонагревателям относятся также водогрейные насадки для крана и смесители, в состав которых входит водонагревательный элемент.

Поскольку небольшие проточные нагреватели воды имеют ТЭН, они также имеют опасность пробоя изоляции и возникновения потенциала на металлических элементах системы или в потоке воды. Кроме того, они имеют большую мощность. Поэтому проточные водонагреватели также должны быть заземлены.

Проточный водонагреватель.

Для накопительных водонагревателей

Накопительные приборы имеют большие баки для хранения воды. Некоторые системы включают в себя несколько нагревателей. Риск возникновения опасного потенциала у таких приборов еще больше, чем у проточных водонагревателей. Они подлежат обязательному заземлению.

Накопительный водонагреватель.

Можно ли использовать водонагреватель без заземления

Водонагреватели нужно заземлять по следующим основным причинам:

• Бывают случаи, когда изоляция нагревательного прибора (ТЭНа) нарушается в результате коррозии или слишком сильного нагрева воды при сбое в работе автоматической системы.
• При коротком замыкании электропроводки может возникнуть потенциал на корпусе нагревателя.
• Наличие блуждающих токов на металлической обшивке обогревателя. Такие токи обычно скапливаются на мощных электрических агрегатах.
• Появление статического заряда на корпусе прибора из-за протекания воды.
• Во время грозы разряд молнии может пройти через металлический корпус обогревателя.

ТЭН.

В результате возникший электрический ток на корпусе обогревателя, на его металлических соединениях и на потоке воды, может поразить человека, который случайно соприкоснется с этими элементами или вывести из строя водонагреватель.

Без заземления работа как проточного, так и накопительного нагревателей воды невозможна. Если отключать ток во время пользования приборами, то могут сбиться настройки системы, что приведет к перерасходу электричества. Обязательным условием подключения нагревателей является грамотное устройство и подключение заземляющего контура.

Эксплуатация водонагревателя без заземления может привести к поражению человека электрическим током и летальному исходу, а также гарантийное обслуживание системы производиться не будет.

Для большей безопасности рекомендуется монтировать бак накопительного водонагревателя как можно выше под потолком ванной комнаты. В этом случае исключается соприкосновение человека с бойлером.

Читайте также

Как сделать правильное утепление пола каркасного дома своими руками?
Утепление каркасного дома должно выполняться грамотно, потому что такой дом не имеет толстых стен, которые, как правило, частично выполняют роль утеплителя. Значит, на утеплитель ложится вся нагрузка…



Будет ли работать УЗО без заземления

В частных домах при подключении бройлера или проточного водонагревателя нужно устанавливать Устройства защитного отключения (УЗО) для предотвращения поражения человека электрическим током.

Установка УЗО без заземления не рекомендуется, поскольку УЗО только частично предохраняет человека от поражения электрическим током.

В тех случаях, когда заземление устроить невозможно, специалисты рекомендуют обязательно устанавливать УЗО при подключении водонагревателя. В этом случае оно будет выступать единственной защитой людей и электроприборов.

Подключение УЗО поможет уменьшить риск поражения человека электротоком, но полностью его не исключит.

При повреждении изоляции электронагревателя на корпусе появится опасный потенциал. Человек, прикоснувшись к нагревателю, будет представлять собой проводник и примет на себя удар электрического тока. Ток будет действовать, пока человек не отдернет руку. Но под воздействием тока мышцы могут быть парализованы, и человек не сможет сам убрать руку. В этом случае он может потерять сознание. Возможно, что кто-то другой отключит вводной автомат. Такое развитие событий произойдет при отсутствии УЗО и системы заземления.

Если нагреватель подключить через УЗО, то оно выключит электрическую систему при возникновении тока утечки. Но сделает это не сразу. Вначале ток все-таки пройдет через человека. Когда ток утечки достигнет порога срабатывания УЗО, то аппарат отключит электрическую цепь. Таким образом, при подключении УЗО без заземления, человек подвергнется поражению электротоком, но в течение короткого времени.

УЗО можно подключать без заземления, но только в крайних случаях, когда иначе сделать невозможно. Вместе с УЗО в домах без заземления специалисты рекомендуют устанавливать автоматические выключатели. Они отключат ток в случае короткого замыкания или при перегрузке электросети.

УЗО предназначено для защиты человека от поражения электрическим током.

Как подключить УЗО без заземления

Установка УЗО может быть выполнена двумя способами:

• Монтаж одного УЗО на входе в дом. В этом случае устройство в результате срабатывания обеспечивает отключение тока во всем доме.
• Монтаж одного УЗО на входе и на каждой отходящей цепи. При этом возникновение токовой утечки на каком-либо приборе повлечет за собой отключение соответствующей цепи. Другое оборудование будет продолжать работать.

В первом случае напряжение через вводный кабель поступает на распределительный щиток, затем через двухполюсный автомат — к УЗО. Затем устанавливаются автоматы на отходящие линии.

Преимущество такого подключения состоит в том, что в нем задействовано только одно устройство защиты. В результате подключение получается недорогое. Все компактно размещается в небольшом щитке. Неудобство составляет полное обесточивание всего дома в результате срабатывания защиты.

Схема подключения УЗО без заземления.

Во втором случае УЗО устанавливается на входе, а также на каждой отходящей линии после установки на них автоматов. УЗО могут быть установлены отдельно как на водонагреватель, так и на посудомоечную машину, стиральную машину, электроплиту и другие бытовые приборы. При выходе из строя одного из приборов, остальные продолжат работать.

УЗО, стоящее на входе, кажется лишним, но на самом деле оно страхует всю систему в случае несрабатывания отходящего УЗО.

Такая схема подключения надежна и удобна, но требует значительных затрат, поскольку устройств понадобится несколько. Щиток распределения в этом случае также должен иметь большие размеры, чтобы вместить все УЗО и автоматы.

УЗО в системе tn-c

В старых домах встречается проводка без заземления в системе TN-C и исправить ситуацию невозможно.

Встает вопрос: как заземлить водонагреватель в старом доме, если нет заземления в розетке? В таких случаях приходится обезопасить систему только подключением УЗО.

Система TN-C вызывает споры у специалистов в вопросе подключения УЗО. Такая система может быть трехфазной с четырьмя проводами и однофазной — с двумя проводами. Трехфазная система включает в себя три фазных провода и один нулевой. Однофазная система представлена двумя проводниками: фазы и нуля.

Одни специалисты считают необходимым установку в таких системах УЗО, поскольку это устройство обеспечивает отключение тока при утечке. Другие высказывают мнение, что установка УЗО в подобных системах не только нецелесообразна, но и представляет опасность. По их мнению нельзя считать безопасным срабатывание защиты только в случае непосредственного прикосновения к элементам, находящимся под током. Защита должна срабатывать сразу при появлении тока утечки. Также существует вероятность, что УЗО в системе TN-C, установленное в старых домах, будет срабатывать без каких-либо на это причин.

Тем не менее общепринято считать, что установка УЗО в системе TN-C способствует защите человека от воздействия электрического тока.

УЗО для водонагревателя накопительного типа

При подключении водонагревателя накопительного типа необходима установка УЗО, а в идеале — и заземления. Такие нагреватели имеют небольшую мощность. Вода в бойлере нагревается постепенно, за определенное время. Трубчатые нагреватели находятся внутри емкости и имеют постоянный контакт с водой, подвергаются воздействию перепада температур и электрического тока. Поэтому они достаточно быстро выходят из строя: появляется коррозия, нарушается их изоляция.

В результате вода в бойлере соприкасается с металлическими деталями, по которым проходит ток, и корпус нагревателя оказывается под напряжением. Такая ситуация опасна для человека: при прикосновении к бойлеру человек может получить удар электрического тока. Если есть УЗО, система отключится через определенное время. За это время человек может получить серьезную травму. Если присутствует УЗО совместно с заземлением — заряд перейдет в землю и там подвергнется растеканию. В этом случае обеспечивается полная безопасность.

Подключение УЗО в двухпроводной сети

Однофазная сеть, состоящая из двух проводов, встречается в старых домах. Такая система не предусматривает заземления. Электрическая цепь состоит из нулевого провода N и одного фазного проводника L. Схема подключения УЗО в такой системе представлена выше.

Популярные причины срабатывания

Для вашей безопасности 1 раз в месяц проверяйте работу УЗО: будет ли оно срабатывать при появлении фазы на корпусе. Для этого нажмите на кнопку «Тест». В системе возникает контролируемая ситуация утечки тока. Если система при этом отключается, значит, защита работает исправно.

Часто возникают ситуации, когда система защиты срабатывает. Причинами этого могут быть:

• Нарушение изоляционного слоя нагревательной трубки. Поскольку вода — хороший проводник электрического тока, то под напряжением оказывается корпус нагревателя. Чтобы исправить положение, достаньте нагревательный элемент из воды и тщательно его осмотрите, предварительно очистив от накипи. Если вы обнаружите трещины на поверхности ТЭНа, то это будет означать, что нарушена изоляция нагревательного элемента и его нужно заменить.
• Утечка тока. Может возникнуть если проводка старая. В проводах может возникать замыкание при повреждении изоляции. Причиной может также быть повреждение проводов при ремонте или перестановке мебели. Возможно, вы неправильно подключили УЗО или оно имеет дефекты.
• Замыкание оголенных проводов на поверхности водонагревателя. Если ваш бойлер не заземлен, а к его поверхности примыкает оголенный провод, то УЗО будет отключать систему, а человек может подвергнуться травме электротоком.
• Характеристики прибора защиты не соответствуют необходимой мощности и напряжению. УЗО будет отключаться, поскольку не сможет справляться с действующими нагрузками.
• Неисправность УЗО. При длительной работе может выйти из строя спусковой механизм или кнопка «Тест» начнет западать.

Способы и принципы заземления бойлера

Заземление — это система электродов, расположенная под землей, соединенная с водонагревателем и отводящая ток от корпуса нагревателя в землю. Оно предохраняет человека от поражения электротоком. Опасное напряжение может появиться на корпусе нагревателя или в потоке воды в результате:

• повреждения изоляции нагревательного элемента;
• пробоя фазы на корпус;
• возникновения блуждающих токов;
• появления статического электричества;
• воздействия разряда молнии на систему.

Для создания системы заземления водонагревателя в частном доме или на даче нужно расположить в грунте недалеко от дома заземляющий контур из металлических элементов.

Схема подключения водонагревателя с заземлением через УЗО.

Недопустимые способы заземления

В некоторых случаях в частных или дачных домах можно наблюдать недопустимые приемы по заземлению систем нагрева воды. Вот какие опасные приемы заземления используются собственниками домов:

• Соединение провода заземления с водопроводной трубой или системой отопления. Хотя такие трубы соприкасаются в некоторых местах с грунтом, они не могут гарантировать безопасную работу нагревательной системы. Человек может испытать на себе воздействие электрического тока, прикоснувшись к трубе отопления, к воде или к водопроводу при такой ненадежной системе заземления.
• Присоединение заземления к крепежным элементам, прикрепляющим котел к стене. Эти крепежные детали не связаны с землей. Такие действия никак не связаны с заземлением агрегата.
• Соединение вместе в розетке нулевого и заземляющего проводов. Это действие опасно: в случае обрыва нулевого провода или переключения в щитке, фаза может появиться на всех электроприборах этой сети.
• Заземление нескольких электроприборов последовательно. Если один из приборов повредится, все остальные агрегаты окажутся под напряжением.
• Подключение нескольких проводов к одному клемму. Такое подключение недопустимо. Каждому проводу должен соответствовать свой контакт.

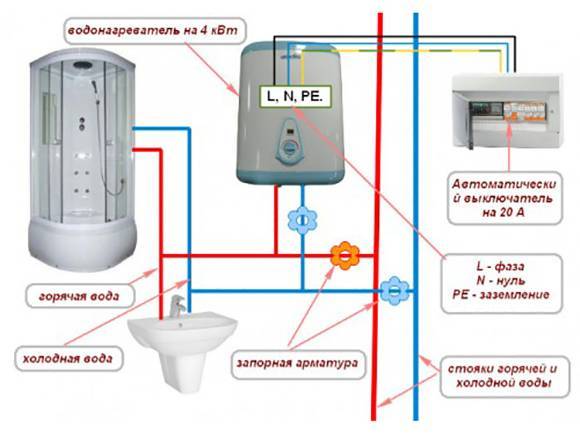

Схема подключения бойлера.

Как заземлить водонагреватель на даче или в частном доме на 220 В своими руками

Чтобы обезопасить себя и близких, нужно правильно выполнить заземление водонагревателя, а именно: грамотно сделать заземляющий контур.

Заземление бойлера в частном доме

Заземляющий контур должен быть расположен в грунте, недалеко от дома. Работу выполняйте следующим образом:

1. Выберите подходящее место для заземляющего контура. Он должен быть удален от дома не более чем на 3–4 м и располагаться не ближе 1 м от фундамента. Место для контура выберите вдали от дорог и тропинок. Идеально, если на месте контура будет впоследствии поставлен какой-либо арт-объект. Дело в том, что это место будет опасно для людей в случае прохождения электрического тока. Там никто не должен находиться.
2. Подготовьте площадку, убрав с нее мусор, и выройте траншею в виде треугольника с равными сторонами шириной 0.4 м и глубиной около полуметра. Стороны треугольника должны быть 1.4-2 м. Более подробно об устройстве заземления для частного дома читайте в статье «Как правильно сделать заземление в частном доме самому».
3. Для пластины, соединяющей контур заземления с домом, выройте траншею таких же размеров.
4. Обработайте антикоррозионной жидкостью все металлические элементы заземления.
5. В места вершин треугольника вбейте штыри на глубину не менее 1.5 м. Под штыри можно использовать арматурные прутья диаметром около 15 мм.
6. Приварите к вбитым в землю штырям горизонтальные электроды, которые могут быть выполнены из полосовой или уголковой стали. Уголки берутся размером 50*50*5 мм, полоса может иметь сечение 50*5 мм. Горизонтальные элементы сварите между собой в виде равномерного треугольника, а затем приварите к вертикальным электродам.
7. Приварите к получившемуся замкнутому контуру стальную полосу для подводки к дому. Ее сечение может быть также 50*5 мм.
8. Прикрепите полосу подводки к дому болтами к стене дома.
9. Перед закапыванием траншеи проверьте сопротивление заземления. Как проверить работу заземления, подробно описано в статье «Как проверить сопротивление заземления мультиметром в частном доме».
10. Если заземляющий контур работает хорошо и полностью обеспечивает безопасную эксплуатацию водонагревателя, то зарывайте траншею.

Схема расположения заземляющего контура.

Для соединения заземляющего провода на приборе внутри дома с наружным заземлением можно использовать медный одножильный провод сечением 4 мм кв. или аналогичный алюминиевый провод сечением 6 мм кв.

Можно применить готовый комплект элементов заземления, что значительно ускорит и упростит процесс монтажа заземляющего контура. Сварка в этом случае не понадобится.

Выполненное по представленному выше плану заземление можно использовать не только для водонагревателя, но и для всего дома.

Возможно вам также будет интересно узнать, как выполнить заземление на газовый котел.

Внутри дома подключение оборудования к заземляющему контуру выполняйте в следующей последовательности:

1. Проводник заведите в дом и устройте щиток с клеммной колодкой.
2. Провод подключите к розетке для обогревателя.
3. Если на корпусе есть контакт «земля», подключите его.
4. Водонагреватель должен быть подключен через УЗО, поэтому обязательно используйте защитное устройство.
5. Затем подключите автомат, ток срабатывания которого меньше, чем у вводного автомата.

Вертикальные электроды могут располагаться не только по вершинам треугольника, но и быть вытянутыми в одну линию, что подробно показано в видео.

На один штырь

Метод заземления на один штырь предполагает использование модульно-штыревой системы, поскольку глубина заземления штыря достаточно большая. Достоинствами одноточечного способа заземления перед многоточечным состоит в следующем:

• используется минимальная площадь контура заземления;
• удобство и технологичность монтажа.

В состав комплекта модульно-штыревого заземления входят, кроме других элементов, стальные штыри, покрытые слоем меди и соединительные муфты из латуни. Для устройства заземления штыри забиваются на необходимую глубину, соединяясь между собой по высоте с помощью муфт.

Недостатком метода является большая глубина заземления. Забивать штыри, соединяя их между собой муфтами, придется на большую глубину, поскольку величина сопротивления растекания тока уменьшается по мере заглубления заземления.

Заземление на один штырь.

Обзор лучших водонагревателей

Перед приобретением водонагревателя продумайте все нюансы его использования и подберите наиболее подходящий.

Проточные водонагреватели греют поток воды мгновенно, но только если открыт один кран. Если кранов будет несколько, вода не будет успевать прогреваться. Проточные водонагреватели больше подходят для частных домов, поскольку они потребляют много энергии и для них нужно организовывать особую проводку. В квартире это не всегда можно сделать.

Наибольшей популярностью пользуются накопительные водонагреватели из-за низкого потребления энергии и большого объема нагреваемой воды. Для него не нужно подключать отдельный кабель. Объем бойлера в 10–15 литров подходит для умывания и мытья посуды. Бойлер на 30 литров подойдет для одинокого человека. Для семьи из двух человек нужен бойлер объемом 50–80 литров, а на семью из 4 человек — 50–100 литров.

Проточный

66.67%

Накопительный

33.33%

Еще думаю

0%

Проголосовало: 3

1. Накопительный электрический водонагреватель CLAGE S 10-U

Производитель этого нагревателя — Германия, компания CLAGE. Объем бака составляет 10 л. Нагреватель имеет медный резервуар. Достоинством системы является возможность подключения в безнапорном режиме. Нагреватель монтируется на стену вертикально и имеет верхнюю подводку.

Система имеет несколько элементов защиты:

• предотвращения от замерзания;
• от перегрева;
• от включения без воды.

Нагреватель имеет гарантийный срок: 3 года с момента покупки.

2. Накопительный электрический водонагреватель 30 H-SWS11-30V-UI705 HYUNDAI

Производителем этого нагревателя выступает знаменитая марка Hyundai, что уже говорит о его отличном качестве. Это серьезная система, с внушительными характеристиками объема накопительного бака и потребляемой мощности. Объем бака из нержавеющей стали составляет 30 литров. Монтируется электронагреватель на стену вертикально, с нижней подводкой. Потребляемая мощность системы составляет 2 тыс. Вт, управляется механически.

Системы защиты нагревателя представлены следующими элементами:

• обратный клапан;
• предохранительный клапан;
• от перегрева;
• от включения без воды.

Срок гарантии составляет 12 месяцев.

3. Накопительный электрический водонагреватель Edisson ER 80V

Накопительный водонагреватель с объемом бака 80 литров нагревает воду до 75 градусов за 105 минут. Бак покрыт изнутри стеклокерамикой, крепится на стену вертикально с нижней подводкой. Нагреватель управляется механическим путем.

Система имеет следующие варианты защиты:

• обратный клапан;
• от перегрева.

Покупатели отмечают простоту в использовании системы, быстроту нагрева воды, низкую цену. По их утверждению бака хватает, чтобы принять душ четверым членам семьи.

4. Накопительный электрический водонагреватель Electrolux EWH 50 Quantum Pro

Водонагреватель с объемом бака 50 литров нагревает воду за 96 минут до 75 градусов. Бак имеет эмалевое покрытие и крепится на стену вертикально, с нижней подводкой. Нагреватель имеет механическое управление.

Системы защиты водонагревателя состоят:

• из обратного клапана;
• предохранительного клапана;
• от перегрева;
• от включения без воды.

Нагреватель имеет экономичный режим, защиту от накипи, обеззараживает воду.

Гарантия дается водонагревателю на 24 месяца.

5. Проточный электрический водонагреватель HS774

Нагревает воду за несколько секунд, максимально до 60 градусов по Цельсию. Практически, стоит только открыть кран — и можно тут же наслаждаться горячей водой. Для работы нагревателя достаточно напряжение в сети 220 В. Отсутствие бака экономит место в помещении.

Прибор имеет LCD дисплей для контроля температуры воды. Носик крана поворачивается в разные стороны. Кроме того, нагреватель оснащен специальной насадкой, помогающей сберегать воду: с помощью распылительной системы вода тратится экономно.

Советы специалистов

Иногда частники, не владеющие навыками устройства заземления, и не разбирающиеся в электрических схемах, не хотят самостоятельно устанавливать электронагреватель, а приглашают для такой работы специализированную бригаду. В этом случае нужно контролировать действия электриков, которые могут недобросовестно подойти к выполнению задачи по устройству заземления. На что обратить внимание:

• Тщательно изучите договор и найдите в нем раздел об устройстве заземления. Если такой раздел есть, то поставив свою подпись под договором, бригадир несет ответственность за хорошую работу заземления, а фактически за жизнь и здоровье вас и ваших близких. Если же такого пункта в договоре нет, то это значит, что бригада не имеет права заниматься устройством заземления.
• Перед началом работ спросите: к чему будет присоединен заземляющий провод бойлера? Если в доме нет заземления, то рабочие могут просто соединить заземляющий провод от нагревателя с нулем, что делать категорически запрещается. Потребуйте от бригады устройство нормального заземления через заземляющий контур.

Проточный водонагреватель должен иметь как заземление, так и подключение через УЗО. При пробое фазы на корпус вы становитесь уязвимым для поражения электрическим током. Поэтому, если у вас нет в доме заземления и вы не можете его сделать, откажитесь от установки проточного водонагревателя.

Выводы

1. Водонагреватели должны устанавливаться с использованием заземления и УЗО.
2. В тех случаях, когда заземлить аппарат невозможно, установка обязательно должна осуществляться через УЗО.
3. Заземление водонагревателя реально осуществить самостоятельно.

проверка своими руками как сделать контур самостоятельно, набор для работы

Вопрос отопления в частном доме быстро решается установкой газового оборудования. Его основная часть – газовый котел, предназначенный для подогрева теплоносителя (обычно воды) с использованием природного газа. Установив такое устройство, хозяева дома формируют независимую систему отопления, позволяющую регулировать тепло в определенных частях здания. Однако работу нельзя начинать без предварительного заземления – установки соединительного элемента между землей и прибором. Электрический ток через заземлитель будет направлен в землю, которая без проблем его нейтрализует.

Для чего нужно заземление?

Без такой процедуры, как заземление, пользоваться газовым котлом небезопасно. Дело в том, что такие устройства, как правило, изготавливаются из металла или имеют металлические детали, например, корпус, и этот материал характеризуется появлением статического электричества. Возникающие заряды образуют электрическое поле, воздействующее на электронную систему котла, отвечающую за управление. Иными словами, при отсутствии заземления работа этого компонента может быть нарушена. Из строя выйдет либо вся система, либо ее отдельные элементы, например плата.

Также следует добавить, что данная процедура избавляет жителей дома от влияния статистического электричества. Хотя заряды в большинстве случаев не опасны, они очень болезненны, поэтому гораздо приятнее быть защищенным от электрического тока. Кроме того, это поможет предотвратить поломки: проблемы с платой могут возникнуть из-за скачков напряжения.

Наконец, что не менее важно, игнорирование заземления котла может привести к его простому взрыву.

Электрическое поле часто приводит к самовозгоранию объектов, функционирующих за счет газа и под давлением, и, как следствие, происходит взрыв. Заинтересованы в незаземленном котле и представители газовой службы и, вполне возможно, напишут вышли штрафы.

Выбор заземления

В целом существует два способа проведения заземления газового котла в частном доме, которые осуществляются в зависимости от выбора заземления. Заземлитель — это компонент заземляющей конструкции, представляющий собой электрод, который напрямую подключается к земле. В первом случае — естественное заземление — используются уже собранные конструкции, находящиеся в контакте с землей. Например, это может быть фрагмент подвала, трубопровода и других коммуникаций. Изготавливаются из металлических или железобетонных элементов. Однако при заземлении газового котла необходимо соблюдать не менее двух стыков с отдельными фрагментами заземлителя, а использовать для этой цели канализационные, газовые и отопительные трубы запрещается. Поэтому чаще всего предпочтение отдается искусственному заземлению.

Во втором случае используются стальные трубы, уголки, полосы или другие детали, специально предназначенные для этой цели. Они должны быть обработаны особым образом: покрыты медью или цинком. Эти контурные элементы должны быть закопаны в землю вертикально (так система сможет функционировать даже при промерзании грунта в холодное время года) и подключены к котел не менее чем в двух местах.

Остальные детали контура, точнее материал, из которого они изготовлены, будут выбраны в зависимости от уровня сопротивления. Это касается шин и труб, которые станут электродами. Шина имеет форму полосы, изготавливается из меди или стали (алюминий категорически запрещен). Важно знать, что все элементы должны иметь антикоррозийную защиту: можно использовать оцинкованную, омедненную или обычную антикоррозийную пасту. Штифты и шина будут соединены между собой точечной сваркой.

Помимо элементов самого заземления важно обратить внимание на наличие земли. Если это ил, то сопротивление элементов цепи не может быть больше 10 Ом, если это песок, то значение увеличивается до 50 Ом. Хуже всего выполнение требований по установке заземляющего контура из камня и скального грунта.

Если говорить о других параметрах, то провод, который должен идти от щитка газового котла до контура на улице, должен иметь определенное сечение. Если он медный, то цифра 10 миллиметров квадратных , если алюминий 16 миллиметров квадратный, а сталь 75 миллиметров квадратный.

Инструкция по заземлению

Заземление газового котла в частном доме осуществляется по специальной инструкции. Все начинается с того, что на земле выкапывается контурный макет. Выбранное место должно находиться на определенном расстоянии от фундамента дома: не менее 1 метра, но и не более 5 метров. После заземления на этом участке нельзя будет возводить какие-либо постройки, сажать цветы и растения, да и вообще находиться там человеку категорически не желательно. Лучше всего огородить все каким-нибудь забором (включая автобус, ведущий к дому) и украсить место каким-нибудь статичным предметом, не требующим особого внимания.

Обычно контур выглядит как равносторонний треугольник, стороны которого примерно 2,5 метра. Глубина паза должна быть 50 сантиметров, а ширина варьироваться от 35 до 40 сантиметров. Затем в углах формируются углубления, в которые на глубину 2-3 метра вбиваются стальные уголки или трубы. Параметры заземления следующие: длина примерно 3 метра, а площадь поверхности 60-70 миллиметров. Забивать их нужно так, чтобы над дном паза «выступало» примерно 15 сантиметров. На следующем этапе эти уголки соединяются с шиной, то есть со стальной полосой. Его размеры составляют от 40 до 4 миллиметров. Эта полоса станет горизонтальным заземлителем.

Обычно это делается с помощью сварки. Вырыта траншея, ведущая в подвал дома, где находится котельная. Вдоль него идет такая же горизонтальная полоса, которая должна «возвышаться» над землей примерно на полметра в том месте, где он подходит к дому. Со стороны, где находится постройка, необходимо будет прикрепить штырь и накрыть защитным коробом, желательно из ПВХ.

Наконец, и траншея, и канавка хорошо замаскированы землей — на поверхности не должно остаться почти никакого элемента, только кусок стальной полосы со шпилькой. Эту территорию можно даже огородить. Шпилька прочно соединена с проводами, идущими от щита, а стальная полоса идеально приварена к цокольному фрагменту дома. Величина сопротивления стандартной системы заземления газового котла не превышает 4 Ом, что полностью удовлетворяет официальным требованиям.

Для правильного подключения созданной цепи к силовому щиту можно использовать заземляющий проводник. С одной стороны закрепляется на цокольном уровне здания, а с другой крепится к защитному нулю щита.

В случае, когда на территории недостаточно места для формирования треугольного контура, можно ограничиться линейной конструкцией. Для нее необходимо выкопать четырехметровую траншею и заполнить ее тремя электродами, которые будут располагаться на глубине от 1,5 до 2,5 метров. Между ними расстояние будет около 2 метров. По идее контур можно сделать и в виде квадрата, и трапеции, и многоугольника, главное сохранить общую схему соединения.

Стоит знать, что готовый набор для изготовления контура заземления имеется в продаже. Он состоит из стальных стержней с медным покрытием, один край которых заострен, чтобы он мог легко войти в землю. Также в комплекте есть средство, которым придется обрабатывать элементы для защиты от коррозии. Наконец, в наличии соединительные элементы, изготовленные из латуни.

Однако, при наличии свободного времени, определенных навыков и знаний, эту систему можно организовать и самому. Конечно, это займет больше времени, но если все детали изготовить самостоятельно, то можно значительно сэкономить. В любом случае важен результат – проверка контура газовой службой должна пройти без нареканий. В ходе этой процедуры будут исследованы коэффициент сопротивления грунта и его электропроводность. Конкретные требования будут зависеть от ПУЭ, по которому проводится проверка.

После визита специалистов будет выдан пакет документов, в том числе технический отчет по испытаниям, несколько протоколов, перечень документации и другие важные данные. С этим актом уже можно претендовать на подключение дома к магистральному газопроводу. Общая стоимость этой процедуры будет зависеть от типа земли, от материалов, из которых изготовлены электроды, от материала проводов и их толщины, наконец, от типа заземления: естественного или искусственного.

Монтаж заземления для газового котла смотрите в следующем видео.

электрические — Как электрически заземлить газовую печь, соединенную бронированным кабелем

спросил 3 года, 7 месяцев назад

Изменено 2 года, 11 месяцев назад

Просмотрено 5к раз

Моя газовая печь не включается. Я проверил 120В там, где армированный кабель входит в печь, поэтому я собирался продолжить тестирование напряжения до и после трансформатора (с нажатым защитным выключателем двери и ручным запуском запроса на нагрев 24В, модуль безопасности пламени исправен), но я заметил сломанный кусок (алюминиевой) проводки на зеленом винте заземления. Черный и белый провода сплошные медные. Я предполагаю, что алюминиевый провод внутри армированного кабеля заземлен и пару раз обернут снаружи металлической оболочки, а затем, наконец, подключен к зеленому винту заземления.

Является ли использование короткой жилы цельного медного заземляющего провода с медным проводом, ввинченным в заземляющий винт и соединенным косичкой с алюминиевым проводом с помощью AlumiConn?

Быстрая заметка: я спокойно и уверенно разбираюсь с компонентами безопасности, связанными с газом, на газовой печи, но алюминиевая проводка требует специальных знаний и является источником возгорания, поэтому я очень осторожен.

• электрика
• печь
• заземление
• алюминиевая проводка

4

Кто-то забыл фитинг

Обычно бронированные кабели (такие как ваш) помещаются в коробку с помощью фитингов, предназначенных для зажима брони кабеля, заземления ее на коробку, а также для снятия натяжения кабеля внутри. Однако у вашего установщика печи не было этого фитинга под рукой, поэтому они просто просунули кабель через отверстие и вставили «красную» втулку в конец кабеля, чтобы защитить провода внутри, что привело к беспорядку, который вы видите здесь. .

Итак, при выключенном выключателе я бы отсоединил этот бронированный кабель (в том числе вынул «рыжую»), взял нужный штуцер, вставил штуцер в КО и зафиксировал его контргайкой, срезал полосу приклеивания в конец брони кабеля и вставьте кабель в штуцер, снова вставьте «рыжую головку» в бронированный кабель, и снова подключите горячий и нулевой провода. Тогда у вас, по крайней мере, будет правильно заземлена эта печь.

2

Закрепите зажим BX. Проверьте напряжение. Держите под рукой баллончик с тростником. Если он не воспламеняется, взорвите провода воспламенителя, чтобы очистить паутину, которая замыкает провода воспламенителя.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.
