Какие бывают цоколи у ламп: Какие бывают цоколи у лампочек

Содержание

Какие бывают цоколи у лампочек

Светодиодные лампы

Светодиодные лампы стремительно набирают популярность, поскольку они дают возможность в 20 раз снизить затраты на освещение (в сравнении с лампами накаливания), без ущерба его качеству. Кроме того, LED лампы имеют отличные эксплуатационные и прочностные характеристики.

E14 (LED)

Классические цоколи для миньона позволяют устанавливать LED-лампочки E14 любой формы. За счет превосходной светоотдачи, обеспечивается большая яркость, увеличивается площадь освещения, экономится электроэнергия.

Посмотреть в каталоге

E27 (LED)

LED лампы со стандартным цоколем E27 могут быть установлены в светильники общего назначения, вместо классических ламп накаливания. Отличаются ударопрочностью, экономичностью и повышенной безопасностью, ведь не содержат ртути и стекла.

Посмотреть в каталоге

GU5.3 (LED)

LED лампы с цоколем типа GU5.3 идеально подходят для установки в точечный или встраиваемый светильник, подвесную и натяжную систему. При минимальном потреблении электроэнергии имеют мощный световой поток. Угол освещения составляет порядка 100–120 градусов, оснащены штыревым цоколем.

Посмотреть в каталоге

GU10 (LED)

Могут быть установлены в любой светильник, с цоколем с цоколем GU10. Свет таких ламп мягкий и сбалансированный. Имеют колоссальный службы ламп – на уровне 50000 часов. Не искажают природных цветов объектов, ввиду высокого индекса цветопередачи.

Посмотреть в каталоге

G4 (LED)

Светодиодные лампы G4 являются экономичным аналогом галогенным лампам. Имеют универсальную форму и небольшой размер, поэтому активно используются при создании освещения в жилых домах и квартирах, и подходят практически к любым осветительным приборам. Не греются во время работы.

Посмотреть в каталоге

G9 (LED)

Миниатюрные приборы, способные заменить традиционную лампу мощностью 50Вт в различных люстрах и светильниках. Широко применяют как для основного, так и для декоративного освещения. Безопасны и экологичны, обладают внушительным резервом включений/выключений.

Посмотреть в каталоге



E14 R50 (LED)

Имеют высокие технические характеристики и обеспечивают яркий направленный свет. Предназначены для основного и акцентного освещения. Применяются в спальных комнатах, кухнях, холлах и галереях. Имеют длительный срок службы и низкое потребление электричества.

Лампы Loft (Лампы Эдисона)

С распространением моды на ретро, лофт и индастриал в интерьерах стало популярно использовать ретро-лампочки. По внешнему виду они напоминают те самые лампочки, которые в 1910 году впервые создал Томас Эдисон.

Loft E27

Лампочки с цоколем e27 применяются как в световых приборах (люстрах и светильниках) так и отдельно в качестве декоративного элемента.

Посмотреть в каталоге

Энергосберегающие лампы

Энергосберегающие лампы обладают очень высоким коэффициентом полезного действия. Их световая отдача примерно в 5 раз больше традиционных ламп накаливания. Также ЭСЛ имеют внушительный срок службы — около 10000 часов. Вместе это позволяет кардинально сократить расходы на электроэнергию.

E27, Е14 (ESL)

Энергосберегающие лампы с резьбовым цоколем традиционного размера. Подходят к большинству применяемых в быту патронов. Могут иметь различную форму и мощность светового потока.

E27, E14 (2U)

Энергосберегающие лампы малого размера. Маркировка 2U свидетельствует о том, что колба представляет собой две U-образные люминесцентные трубки. Поставляются с двумя типоразмерами цоколя: 14 и 27 мм.

G23

Лампа G23 имеет изогнутую форму колбы и представляет собой трубку, сложенную вдвое. Оснащена односторонним штырьковым 2-пиновым цоколем, а также стартером и конденсатором для подавления электромагнитных помех. Благодаря небольшим размерам, имеет широкую область применения.

G24

Лампочки G24 состоят из 4-х U-образных люминесцентных трубок, и обладают большей мощностью, нежели G23. Могут иметь двухштырьковый или четырехштырьковый цоколь и предназначаются для работы с электромагнитными или электронными ПРА соответственно. Используются для бытового и промышленного освещения.

G9

Обычно лампы G9 служат для декоративного освещения: в бра, настольных лампах, дизайнерских торшерах, натяжных и подвесных потолках. Цоколь лампы имеет двухштыревую систему подсоединения к патрону.



GU10

Лампы GU10 имеют поворотный штырьковой цоколь, с дистанцией между штырьками равной 10 мм. Ключевая особенность цоколя GU10 —утолщение на концах штырьков, необходимое для поворотной фиксации в патроне. Применяются в случаях, когда требуется надежная фиксация лампочки.

2G11

Люминесцентные лампы, имеющие компактный размер и оснащенные 4-штырьковыйм цоколем. За счет внушительного светового потока при сравнительно малых габаритах, активно устанавливаются в потолочные и настенные светильники в коммерческих и производственных помещениях.





G5

Лампы с цоколем G5 имеют трубчатую форму, диаметр колбы составляет 16 мм. За счет небольших размеров, G5 широко востребованы в любых областях. Потребителям предлагаются приборы с обширным диапазоном мощностей (от 4 до 28 Вт) и различной цветовой температурой (от 4000 до 6500 К).





G13

Предназначены для применения в промышленном, офисном и бытовом освещении, общественных и жилых помещениях. Подходят для установки в светильники стандартных типов: ЛПО, ЛВО. Отличаются высокой надежностью и стабильной работоспособностью при любых температурах.





T5 FC

Одноцокольная кольцевая лампа, диаметр трубки — 16 мм. Инновационное решение для проектировщиков освещения и архитекторов, желающих отказаться от привычных световых линий и прямоугольных светильников. За счет особой формы прибора, обеспечивается оптимальное распределение света.





GX35

Люминесцентные лампы круглой формы, используются для встраивания в натяжные и подвесные потолки (точечная подсветка). Не имеют аналогов среди ламп накаливания.





G10q

Кольцевые лампы G10q подходят для большинства круглых и квадратных светильников различного назначения. Используются для освещения больших помещений коммерческого и бытового назначения. Диаметр трубки — 26 мм.





2GX13

Энергосберегающие кольцевые лампы, позволяющие создавать необычные светильники с равномерным светораспределением, для многостороннего использования. Отличаются солидной долговечностью и надежностью.





Галогеновые лампы

Из всех современных источников света, галогеновые лампы имеют наибольшую световую отдачу, создавая при этом не только яркое, но и комфортное освещение. Устойчивы к температурным колебаниям, сравнительно экономичны. Для подобных приборов не требуются специальные светильники.

G4

Обладают скромными габаритами и изящной формой. Подходят для установки в точечный или небольшой потолочный светильник. Средний ресурс работы — 2000-4000 часов. Обеспечивают стабильный свет повышенной яркости.



G9

Крошечные галогеновые лампы для декоративных светильников. Великолепно отображают цвета и обеспечивают отличное качество света, при строке эксплуатации большем, чем у традиционных ламп накаливания. Не требуют подключения трансформатора.



GY6.35

Капсульные лампы GY6.35 совместимы с цоколем G5.3, но имеют особую форму колбы и светящейся поверхности. Благодаря повышенной светоотдаче и лучшей цветопередаче, широко применяются в бра, торшерах, подсветке для мебели. Зажигание происходит через понижающий трансформатор.



GU10

Лампы GU10 обеспечивают яркое акцентное освещение и могут быть установлены в любой светильник с соответствующим цоколем. Подключаются посредством двуштырьковой системы, работают без трансформатора.



GU5.3

Предназначены для установки в точечные врезные светильники с цоколем GU5.3. Разработаны для непосредственного подключения в электросеть 220V или 12V, и не требуют использования понижающих трансформаторов.

Угол освещения составляет 30-36 градусов.



AR111

Галогенные лампы AR111 обладают внешним диаметром 111 мм, углом свечения 24° и мощностью 50 Вт. Совместимый тип цоколя — G53. Используются преимущественно в точечных светильниках для создания акцентированного освещения. Наибольшее применение этот вид ламп нашел в светильниках шарнирного типа.

GY4

Особенностями ламп с цоколем GY4 является низкое потребление электроэнергии, компактные размеры и высокая эффективность. Лампы создают фокусированный пучок света, что идеально подходит для направленного освещения.



GZ10

Выпускаются со стеклянным дихроичным отражателем для создания световых эффектов и возможности светорегулировки. Лампы с цоколем GZ10 должны устанавливаться исключительно в совместимые настенные светильники или закрытые люстры.



MR11(GU4)

Лампы MR11 (GU4) оснащены отражателем и зачастую применяются в точечных встраиваемых светильниках. Подходят для любых встраиваемых светильников с патрон GU4, рассчитаны на напряжение 220V или 12V.



R7S

Лампы с цоколем R7s излучают яркий, теплый свет. Предназначены для установки в мощные светильники, прожекторы, конструкции наружной рекламы или подсветки витрин. Подключения трансформатора не требуют.



Лампы накаливания

Лампы накаливания — это самый распространенный и проверенный временем источник света. Средний срок службы приборов сравнительно невелик — порядка 1000 часов, однако низкая стоимость компенсирует недолговечность. Такие лампы обеспечивают мягкий, комфортный и не утяжеляющий свет.

E27

Лампы с цоколем E27 представляют собой классические, привычные лампочки. Обычно устанавливаются в люстры, плафоны, настенные и настольные светильники. Цифра 27 в маркировке соответствует наружному диаметру (мм). Данный тип цоколя предельно популярен и потому универсален.

E14

Лампы E14 (миньон) являются вариацией традиционной винтовой лампочки, и могут иметь свечевидную, грибообразную или шарообразную форму. Диаметр цоколя - 14 мм. Лампы E14 изящны и компактны, а потом нередко используются в миниатюрных светильниках и бра.

Цоколи ламп - типы, виды и размеры. Какие бывают и какие самые распространенные.

С помощью цоколя лампа крепится в патроне, светильнике. Так же через цоколь подводится электрический ток к лампе.

Существует множество различных видов светильников и патронов, соответственно и цоколи тоже бывают различные. Они различаются по типам крепления и размерам. Поэтому очень важно разбираться в видах цоколей, чтобы купленная лампа подошла к вашей лампе, бра, люстре, модному светильнику  и т.д.

Можно выделить в обозначениях цоколей несколько особо важных элементов:

  1. Тип цоколей
  2. Числа, указывающие на диаметр соединительной части (у резьбового типа) или на расстояние между штырьками
  3. возможны строчные буквы, указывающие на количество соединительных контактов

Резьбовой цоколь

Это могут быть : E27, E14, E40, E5, E10, 12E, E17, E26 и прочие. Наиболее распространенными являются первые три. Остальные встречаются более редко. Буква "E" в обозначении (от Edison/Эдисон) означает винтовой тип ламп. А цифра обозначает наружный диаметр в миллиметрах. А теперь о некоторых немного подробнее

Лампы с цоколем E27 (ES) - Один из самых известных типов. Диаметр вкручиваемой в патрон винтовой части 27 миллиметров.  Точно такой же цоколь у всем известной "лампочки Ильича". Широко применяется в люстрах, бра, настольных и настенных светильниках. Чаще всего лампы с данным цоколем питаются от сети 220 Вольт.

Лампы с цоколем E14 (SES) - второй по попуряности тип винтовых цоколей. Диаметр вкручиваемой винтовой части 14 миллиметров. Прекрасно подходит для классических светильников и бра с миниатюрными патронами. Лампы с таким цоколем чаще всего питаются от сети 220 Вольт.

Лампы с цоколем E40 (GES) - используются в основном для промышленного и уличного освещения. Диаметр вкручиваемой в патрон винтовой части 40 миллиметров.

Как уже говорили лампы с цоколями E5 микроцоколь (LES), E10 миниатюрный цоколь (MES), E12 миниатюрный цоколь (MES), E17 малый цоколь (SES), E26 средний цоколь (ES) встречаются гораздо реже.

Штырьковый цоколь

Это могут быть: GX53, G9, G4, GU5.3, GU10, G6.35, G13, G23, G53 и прочие. Именно буква G - указывает на то, что в лампе используется штыревая сисетма соединения лампы с патроном. Цыфры указавают на расстояние в миллиметрах между центрами штырьков. Если штырьков больше двух, то цифрами указывается диаметр окружности, на которой располагаются центры штырьков.
Иногда для цоколей данного типа применяются дополнительные обозначения. Эти обозначения указывают на то, что лампы невзаимозаменяемые. Например, лампы GX53 и G53 имеют расстояние между центрами штырьков 53 миллиметра, но сами разъемы для их подключения разные.

Лампы с цоколем GX53. Лампы с таким цоколем имеют расстояние между центрами штырьков - 53 миллиметра и работают обычно от сети 220 Вольт. Из-за небольшой высоты лампы наиболее часто их используют для подвесных и натяжных потолков. Данные лампы GX53 штырьками вставляются до упора в разъемы и поворачиваются для фиксации специальными замками, которые находятся в этих разъемах. Как правильно в светильниках для крепления данных ламп уже все есть и поэтому дополнительных патронов не требуется.

Лампы с цоколем G9 - лампы со штырьковым цоколем. Расстояние между штырьками 9 миллиметров. Сами штырьки в виде двух вытянутых петелек проволоки. Наиболее часто подобные лампы используются в домашних люстрах, в светильниках акцентного и декоративного освещения.

Лампы с цоколем G4 - Лампы со штырьковом типом. Расстояние между штырьками 4 миллиметра. Эти лампы бывают как низковольтные на 12 Вольт / 24 Вольт, так и на 220 Вольт. Чаще всего данные лампы применяются в светильниках декоративного и потолочного типа, где наилучшим способом используются преимущества этих маленьких и ярких лампочек.

Лампы с цоколем GU5.3 - такой тип штырькового цоколя наиболее часто встречается у ламп направленного света MR16. Расстояние между центрами штырьков 5.3 миллиметра. Сфера применимости MR16 с цоколем GU5.3 может быть разнообразной: нишевое освещение, бытовое, декоративное освещение, подсветка витрин и прочее. Питание таких ламп возможно как от 12 Вольт, так и от 220 Вольт.

Лампы с цоколем GU10. Расстояние между центрами штырьков 10 миллиметров. Работают обычно от сети 220 Вольт. Форма штырьков позволяет лампе надежно фиксироваться в патроне со специальным замком. Для этого лампу достаточно просто повернуть в патроне.

Лампы с цоколем G6.35. Лампы с этим цоколем очень похожи на лампы с цоколем G4, только расстояние между центрами штырьков равно 6.35 миллиметров. Питание у таких ламп обычно осуществляется от сети 220 Вольт.

Лампы с цоколем G13. Расстояние между центрами штырьков 13 миллиметров. Такой цоколь встречается у трубчатых ламп T8, которые используются в светильниках типа армстронг, ЛВО, ЛПО, ЛСП и прочих.

Лампы с цоколем G23. Расстояние между штырьками 23 миллиметра. Лампы с таким цоколем часто применяют в настольных лампах, а также в светильниках для душевых и ванных комнат.

Лампы с цоколем GX70 - это лампа аналогичная GX53. Отличается от нее лишь тем, что расстояние между центрами штырьков равно 70 миллиметров.

Лампы с цоколем G53 - имеет такое же расстояние между центрами штырьков, как и у лампы GX53 (то есть 53 мм). Вот только сами штырьки и разъемы для их подключения различны. Лампы G53 используются для направленного освещения, например, в торговых помещениях, кафе, ресторанах, галереях и т.д.

Лампы с цоколем R7s. Бывают как галогеновые, так и светодиодные и используются для прожекторов. Цоколь с утопленным контактом. Самая распространенная длина таких ламп 78 или 118 миллиметров. Обычно длина указывается в маркировке ламп. Наиболее часто используются такие лампы (а соответственно и прожектора) для организации интенсивного освещения зданий, уличных баннеров, больших помещений, спортивных залов и т.д.

В виду того, что на рынке могут появлятся новые цоколи, то описание о них так же может попасть в нашу статью. Или если вы хотите, что бы мы описали какой-либо цоколь не отраженный в этой статье, то можете смело писть нам об этом и мы с радость сделаем это для вас.

Цоколи ламп

При выборе лампочки необходимо обращать внимание на тип ее цоколя, иначе она может попросту не подойти к патрону светильника. Какими бывают цоколи лампочек и как разобраться в существующем многообразии цоколей разного типа.

На фото:

Существуют сотни и даже тысячи разновидностей лампочек, но всего лишь два распространенных типа цоколя — винтовой и штырьковый.

Определение

Цоколь – конструктивный элемент лампы, который необходим для установки лампы в патроне. Он обеспечивает связь с внешней электрической цепью. Цоколь делают из металла, реже керамики. Внутри него расположены элементы самой лампы (нити накала, электроды), а снаружи – контакты.

Типы

Существует множество видов и подвидов цоколей. Две основные группы: резьбовые и штырьковые.

В быту самым распространенным является резьбовой (винтовой) цоколь. Он знаком по обычным лампам накаливания и внешне напоминает винт. Лампа в данном случае просто вкручивается в патрон, а при замене – выворачивается из него.

На фото:

Примеры лампочек с винтовым цоколем разного диаметра.

Винтовой цоколь используется не только в традиционных лампах накаливания, но и в галогенных, газоразрядных, люминесцентных и даже в светодиодных лампах. Таким образом, купив светильник с патроном, предназначенным для Е-цоколя, вы получаете возможность максимально гибко корректировать освещение в комнате: выбирать лампу подешевле или подороже, нужной световой температуры, мощности и световой отдачи.

На фото: Натриевая лампочка от Philips.

Винтовой цоколь получил обозначение Е от имени своего изобретателя (первая буква фамилии Эдисон по-английски). Далее следуют цифры, обозначающие диаметр резьбы в миллиметрах:

  • Е27 – самый распространенный. На такой цоколь рассчитаны патроны большинства бытовых светильников;
  • Е14 тоже встречается довольно часто. Он предназначен для патрона меньшего диаметра. В обиходе называется «миньон»;
  • Е40 в быту используется редко. Обычно лампы-гиганты с таким цоколем применяются для освещения промышленных объектов;
  • Е12 и Е10 – мало распространенные разновидности мини-цоколей для маленьких ламп.



Исключение из правил.
Существуют и другие виды цоколей, помимо штифтовых (штырьковых) и винтовых. Обычно, их применяют в лампах специального назначения. Например, в автомобильных лампах.



В штифтовом (штырьковом) цоколе контактами служат специальные штырьки. Они вставляются в отверстия в патроне, и таким образом лампа фиксируется. Штифтовой цоколь обозначается буквой G, цифры далее указывают на расстояние между штырьками в миллиметрах. Как правило, светильники с определенным типом патрона рассчитаны только на конкретную лампу – использовать другую не получится. Ниже приведена таблица соответствия цоколей тем или иным типам ламп.

На фото:

Лампочки на базе штырькового цоколя.

маркировка цоколя Тип ламп, в которых используется цоколь данного типа
G 12, G 22 металлогалогенные лампы
G 13 прямые люминесцентные лампы
G 23, 2G7 плоские люминесцентные лампы без ПРА
G 24 d-1, 2, 3, G 24 q-1, 2, 3 люминесцентные лампы без ПРА
G 5 прямые люминесцентные лампы
G 4 низковольтные галогенные лампы
G 8. 5 металлогалогенные лампы
G 9 высоковольтные галогенные лампы
G 10q кольцевые люминесцентные лампы
GU 10, GZ 10 галогенные лампы
GU 4, GY 4 низковольтные галогенные лампы
GU 5.3, GX 5.3 низковольтные галогенные лампы
GU 6.5 низковольтные металлогалогенные
2 G 13 U-образные люминесцентные лампы
2GX 13 кольцевые люминесцентные лампы
GX 24 d-2, 3; GX 24 q-1, 2, 3, 4, 5 люминесцентные лампы без ПРА
GX 53 тонкие круглые КЛЛ, галогенные лампы с рефлектором
GX 8.5 металлогалогенные лампы
GY 6.35 низковольтные галогенные лампы
2 G8 компактные мощные люминесцентные лампы без ПРА
2 G10, 2GR 8, 2 GR10q люминесцентные лампы без ПРА для квадратных светильников
2 G11 люминесцентные лампы без ПРА
PGJ5 металлогалогенные лампы
PGX12-2 металлогалогенные лампы
B15d высоковольтные / низковольтные галогенные лампы
R7s, R7s-6, Fa4 линейные галогенные лампы
RX 7 s, RX 7 s-24 металлогалогенные лампы
BY 22d натриевые лампы низкого давления

Важно знать!

Используйте в светильниках только лампы подходящего типа: цоколь должен подходить патрону.

  • Лампу, имеющую винтовой цоколь, нельзя с усилием вкручивать в патрон. Стеклянная колба соединяется с цоколем при помощи огнеупорного клея, и если нажимать на нее слишком сильно, она может попросту отколоться.
  • Чтобы не расколоть в будущем лампу в патроне, можно перед вкручиванием натереть поверхность цоколя грифелем простого мягкого карандаша.

Если цоколь все же «прикипел», при попытке вывернуть лампу стеклянная колба обычно откалывается от цоколя. Но решение есть: возьмитесь плоскогубцами за край цоколя и осторожно выкрутите его так, чтобы не повредить патрон. Помните, что подобные операции можно производить только в полностью обесточенном сетевом приборе. Если это настольная лампа, то ее достаточно выключить из розетки, если люстра, то надо выкрутить пробки или отключить автоматы.


В статье использованы изображения 360.ru, philips.com




Цоколи светодиодных ламп, типы, виды, область применения, назначение

Светодиодные лампы LED прочно вошли в нашу жизнь. Они заслуженно заняли свое место в промышленности, в домашнем обиходе, для декорирования помещений и архитектурных памятников, для подсветки панели приборов автомобилей и прочее. Но чтобы правильно подобрать лампу, надо разобраться, какие цоколи светодиодных ламп существуют, и какие можно применить вам.
Светодиодные лампы обозначаются аббревиатурой LED (Light Emitting Diode). Сегодня они стали доступны рядовому покупателю, в то время как еще несколько лет назад считались очень дорогостоящими. Поэтому многие люди стали заменять привычные лампы накаливания на современные – энергосберегающие, светодиодные. Хотя стоимость их неравнозначна, но эффективность и низкая энергоемкость таких ламп, вкупе с высокой яркостью, делают выбор в пользу последних. Также, практически все производители заявляют срок службы таких ламп 30 000 – 50 000 тыс. часов, а это 10-15 лет работы!!!
Светодиодные лампы универсальны в своем использовании, так как обладают всеми существующими видами цоколей необходимых для разных осветительных приборов.

Цоколь – своеобразный переходник для соединения лампы с электрической сетью с выведенными наружу контактами. Он изготавливается из керамики или металла, реже из пластика.
Самыми распространенными видами цоколей являются винтовой (Е) и штырьковой (G).

Виды резьбовых цоколей для светодиодных ламп

Винтовые или резьбовые цоколи обозначаются литерой «Е» в честь их создателя Эдисона. В основном они применяются в тех случаях, чтобы не переоборудовать электрическую цепь после использования обычных ламп накаливания.

Наиболее распространенные цоколи Е — Е5, Е10, Е12, Е14, Е17, Е26, Е27, Е40.

Светодиодные лампы с цоколем Е 14 – резьбовой цоколь с диаметром 14 мм (миньон). Применяется в лампах небольших размеров с мощностью около 3 Вт (способных заменить обычную лампочку накаливания Е14 в 30-60 ВТ), например для люстры с несколькими небольшими плафонами или настенных светильников, БРА. Лампы с таким цоколем выпускаются в форме полушара или свечи.

Светодиодные лампы с цоколем Е27 – самый распространенный цоколь в домашнем использовании с 27 мм диаметром, так как он подходит под стандартные патроны от ламп накаливания 60, 100, 150 Ватт и пр. Мощность подобных ламп от 4 Вт и выше.

Лампы с таким видом цоколя также используются в потолочных люстрах, различных светильниках или в складских помещениях. Выполнены в форме полусферы или шара.

Светодиодные лампы с цоколем Е40 – предназначены для уличного использования, так как имеют большие габариты, дополнительную линзу и увеличенное количество диодов внутри конструкции, чтобы увеличить угол обзора. Они используются на фонарных столбах для освещения тротуаров, тоннелей, магистралей, архитектурных памятников.

Цоколи Е14, Е27 и Е40 способны работать от сети 90-220В, другие же, от меньшего напряжения.

Универсальный резьбовой цоколь характерен для энергосберегающих люминесцентных, светодиодных, галогенных и ламп накаливания.

Виды штырьковых цоколей

Штырьковые цоколи G изготавливаются в форме вилки. Сегодня, они применяются для люминесцентных, галогенных и светодиодных ламп.

В характеристиках держателя, цифры после буквы обозначают расстояние между штырьками (контактами) в мм – G4, G9 и прочее.

Светодиодные лампы с цоколем G9 — небольшие лампочки с заявленной мощностью 2 Вт. Используются в елочных гирляндах, в подсветке на натяжных потолках или в декоративных ночниках.

Светодиодные лампы с цоколем G4 – крохотные диоды с 4 мм расстоянием между штырьками. Однако, в отличие от G9 у данных лампочек штырьки длиннее и тоньше. Такие лампочки работают только от 12В блока питания и в специальных светильниках – рефлекторах. Практически не используются в домашнем обиходе.

G13 – аналог люминесцентных трубчатых ламп G13 с дневным светом. Обладают мощностью от 10 до 24 Вт. Применяются для освещения промышленных или складских помещений, например, светодиодная лампа Т8 с цоколем G13

Существуют цоколи G со своеобразным утолщением контакта, тогда к одной заглавной букве прибавляется вторая U: GU10 GU5, GU53 и др.

GU10 – держатели со своеобразным утолщением контактов для поворотов внутри патронов светильников.
GU5.3 – лампочки во встраиваемой системе освещения с типом источника света MR16 (витрины магазинов, декор), которые способны функционировать как от тока напряжением 12В, так и от 220В

GU6.35 – аналог цоколя GU5.3, только с большим расстоянием между контактами (6,35) и работающий от сети 220В.

Также есть и другие подтипы цоколя G с дополнительными маркировками X, Y, Z.
GX53 – отличие конструкции от G5.3 в том, что лампочки в патрон не просто вставляются, но и еще прокручиваются. Используются в точечных светильниках в подвесных и натяжных потолках.

Последняя маленькая латинская буква в названии держателя обозначает количество содержащихся в нем контактов: s-1, d-2, t-3, q-4, p-5.

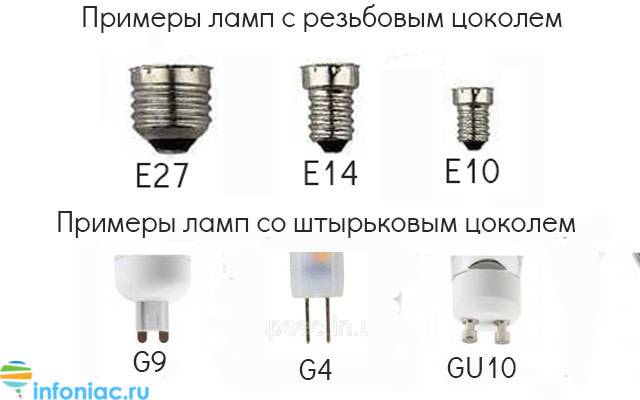

Сравнительная таблица внешнего вида держателей Е и G

Другие виды цоколей и контактов светодиодных ламп

Наряду с распространенными выше упомянутыми видами контактов, существуют отдельные группы держателей, применяемые в узконаправленных областях.

  • Цоколь R c утопленным контактом — используются в уличных прожекторах.
  • Штифтовый цоколь В – усовершенствованная модель резьбовых цоколей. Имеет форму с асимметрично расположенными контактами, что позволяет быстрее заменить лампочку в патроне в условиях вибрации, например в железнодорожном или морском транспорте.
  • Одноштырьковый F
  • Софитный S с двухстороннем расположением контактов – применяется в автомобильной отрасли
  • Фокусирующий Р – такой тип цоколя используется для специализированных фонарей или прожекторов
  • Кабельный К
  • Телефонный Т – светодиодные лампочки с таким типом цоколя размещаются в специализированных пультах управления и автоматических щитках
  • Безцокольный W – лампы узкого профиля применения, в основном в автомобильной отрасли (D1S, HB3, h20).

Выводы

Наличие такого многообразия типов цоколей обуславливается тем, что не все лампы способны работать от одного напряжения и в одной электрической цепи. Одни лампы могут работать от 12-24В, а другие от 220-240В. Почти у всех видов цоколей есть свое назначение, так как их универсальность была бы неэффективна в определенных условиях. Так, светодиодные лампы с цоколем е40 необходимы только для освещения больших уличных территорий и совершенно не подходят домашних осветительных приборов.

При покупке светодиодной лампы для дома следует четко определиться, где в дальнейшем она будет использоваться и с какими моделями светильников. Поэтому необходимо заранее определиться с нужной мощностью лампы, измерить диаметр патрона осветительного устройства и знать напряжение в электрической сети.

Типы патронов ламп. Какие бывают цоколи у ламп

Не найти такого дома или квартиры, в которых нет бытовых ламп освещения. Это важная и незаменимая часть электроснабжения. С помощью электрических ламп можно легко создать уют в комнате. Обычно при покупке осветительного прибора к нему не прилагается лампочка. А ведь каждый вид ламп обладает собственной характеристикой, а также поможет сэкономить деньги на электроэнергии при правильном выборе. Для того чтобы выбрать правильную лампочку, необходимо обладать некоторой информацией.

Как выбрать цоколь лампы

Для того чтобы выбрать для себя оптимальный вариант, следует внимательно изучить виды современных ламп и их преимущества. У всех ламп разные условия эксплуатации и природа света. Каждая лампочка состоит из стеклянной колбы, в которой находится нить накала, патрона и цоколя. Цоколь лампы является общей частью всех ламп. Его изготавливают из керамики или металла. С помощью него происходит контакт лампочки с проводами в патроне. Информацию о цоколе всегда можно найти на самой лампе и светильнике. Международный стандарт определяет маркировку цоколя и состоит из букв и цифр. Буквы определяют форму, а цифры - габарит корпуса, расстояние между контактами и диаметр резьбы.

Классификация

Существует три основных типа цоколей ламп - винтовой, штырьковый и цоколь с утопленным контактом. Есть также нестандартные типы цоколей ламп, используемые для проекторов. Помимо них существуют еще штифтовые, софитные, фокусирующие, телефонные и кабельные цоколи. Так же, как и патрон, цоколь лампы имеет строго стандартизированный размер.

Самые распространенные - винтовые цоколи. Они обозначаются буквой "Е" и цифрами, указывающими диаметр в миллиметрах. Винтовой тип цоколя, изобретенный Эдисоном, имеет резьбовую форму и наиболее востребован.

Штифтовые G-цоколи имеют штыри, с помощью которых лампа крепится в гнезде светильника. Существует великое множество таких цоколей. Галогенные лампочки с типом цоколя G обычно используются в люстрах и декоративных светильниках, где напряжение сети - 220 В. Они могут быть в виде матовой или прозрачной капсулы.

В бытовой сфере распространены типы цоколей ламп с утопленными контактами R7s-7. Они используются в галогенных лампах малогабаритных прожекторов. У них хорошая цветопередача и большая отдача света. Рассчитаны такие лампы на напряжение 220 В.
Еще один вид цоколя - телефонный. Лампочки с ним стоят в пультах управления, микросхемах и подсветке. Цифры означают ширину контактных пластинок. Для подсветки кнопок аппаратуры связи используются лампы с цоколем Т6 и Т8. Изделия меньшего размера распространены в западных странах.

В процессе эволюции лампы Эдисона появился штифтовой вид ламповых цоколей. Он ускорил процесс замены лампочек и сделал их компактнее. Штифтовой цоколь лампы основывается на двух штифтах, которые вставляются в прорези патрона и фиксируются.

Размеры и применение


Самый маленький цоколь Е10 используется в елочных гирляндах и карманных фонариках. Миниатюрные размеры цоколей ламп Е14 применяются для маленьких и классических ламп накаливания. Их второе название - миньоны. Цоколь Е27 используется для привычных ламп накаливания, диодных, энергосберегающих и галогенных. Самый большой цоколь Е40 используется для уличных ламп освещения с мощностью от 300 до 1000 Вт, а также для освещения производственных помещений.

Наиболее используемые штыковые цоколи - G4, G9, G23, 2G10, 2G11. Все они взаимозаменяемы. Цоколь G4 создан специально для миниатюрных ламп, которые используют в декоративном свете. Для магазинов и бутиков задейсьвуется светодиодная лампа с цоколем G53. Она излучает приятный и яркий свет.

Штифтовой цоколь ВА применяется в автомобильных лампах накаливания. Позволяет сфокусировать свет лампы в нужном положении, так как имеет несимметричные боковые контакты.

Нестандартные цоколи обозначаются буквой "К", имеют кабельное соединение и применяются для проекторных ламп, а для ксеноновых ламп используется обозначение "Н". Цоколь типа "W" характеризуется прямым вводом тока через контакт с патроном.

Люминесцентные лампы


Отдача света люминесцентных ламп намного больше, чем у обычной лампочки. Она устроена так, что свет преобразуется путем создания ультрафиолетового излучения через разряд электричества в парах ртути. Срок службы такой лампы - около 5 лет с тем условием, что ее будут включать не более 5 раз в день. Люминесцентные лампы могут быть низкого и высокого давления. Так же, как и лампочки-«экономки», они обладают практически теми же плюсами и минусами. Люминесцентные делятся на лампы с низким давлением и высоким. Лампа низкого давления выглядит как трубка с нанесенным на ее внутреннюю поверхность слоем люминофора. Она заполняется аргоном и ртутью. Недостатком таких ламп является неприятный для глаз спектр, который вызывает искажение света. В зависимости от применения различаются и цоколи люминесцентных ламп.

Классификация цоколей

В уличном освещении применяют лампы с высоким давлением с цоколем G, а для жилых помещений подойдут с низким типом давления Е. Диаметр трубки лампы определяет вид цоколя. Различают трубчатые колбы с типоразмерами Т5, Т8, Т12 и Т15. Наиболее популярны резьбовые типы цоколей люминесцентных ламп Е14 или Е27. Их можно включать напрямую в сеть 220 В. Также применяются штыковые цоколи G24 и G53 для настольных светильников, люстр и бра. Люминесцентные лампы с цоколем G13 применяются в подсветке фасадов и в уличной рекламе.

Энергосберегающие лампы

Разновидностью люминесцентной является так называемая энергосберегающая лампа. Обычная мерцающая люминесцентная лампочка действительно гораздо экономнее обычных ламп накаливания. Они бывают со встроенным электронным пускателем (интегрированные) и неинтегрированные. Потребление электричества таких лампочек в 5 раз ниже по сравнению с обычными.

Энергосберегающие лампы довольно капризны к напряжению. При частых скачках или постоянно низком напряжении они не доживают до года. Частые включения и выключения снижают срок службы «экономок». Период достижения яркого свечения энергосберегающей лампы достигается через 100-200 часов работы, затем начинается ремиссия. Обычных лампочек ремиссия настигает через год работы. Гарантия производителя на энергосберегающие лампы составляет от 1 до 3 лет при условии нормальной эксплуатации.

Цветопередача дорогой «экономки» гораздо выше по сравнению с лампами накала. В технологии их изготовления применяется пятиполосный люминофор. Такой свет наиболее близок к солнечному. Мерцание в современных энергосберегающих лампочках практически полностью отсутствует. Его частота составляет 20 тыс. герц и абсолютно незаметна глазу. Что касается морозостойкости, то при температуре выше -10 и нормальном напряжении «экономка» разгорается. Если же температура воздуха очень низкая, то электроника таких ламп будет долго не запускаться. Во влажной среде они ведут себя капризно. Утилизация таких ламп требует осторожности, так как они содержат ртутные соединения.

Светодиодные лампы


Светодиодная лампа используется во многих сферах и представляет собой стеклянную колбу со светодиодами внутри. Также по строению это обычный полупроводник. Материал, из которого он изготовлен, определяет цвет излучения. Бытовые светодиоды прочны, экономичны и долговечны. Они считаются экологически чистыми источниками света, так как в изготовлении лампы применяются безопасные вещества. Также светодиоды экономны по сравнению с другими газоразрядными и натриевыми лампами. Плюс светодиодной лампы в том, что даже при температуре -50 градусов ей ничего не угрожает. На каждой лампе есть своя маркировка, указывающая на энергопотребление и тип цоколя.

Применение цоколей светодиодных ламп

Когда в 1962 г. создавались светодиодные лампы, были учтены разные варианты цоколей. Наиболее популярны цоколи светодиодных ламп GU10, G13 и Е14. Устройства с цоколем GU10 имеют утолщение на конце контакта, чтобы осуществлять поворот патрона. Обычно лампы с таким цоколем используются для встраивания в потолок. Светодиоды имеют схожий вид с люминесцентными лампами, поэтому и цоколи у них также общие. Маленькие цоколи G4 и G9 поглощают до 3 Вт электроэнергии. Их можно установить вместо галогенных ламп и для декоративного освещения. Светодиоды с цоколем Е40 устанавливают для освещения магистралей, туннелей и улиц. Такая лампа имеет большой размер с множеством маленьких встроенных светодиодов. Ее отличает наличие встроенной линзы, которая делает угол освещения больше. Самым распространенным цоколем для светодиодных ламп стал Е27. Он универсален и может вставляться в патрон обычной лампочки.

Лампы накаливания


Самым первым источником света в доме является лампа накаливания. Ее изобрели еще в 19 в. С тех пор ее много раз реконструировали и улучшали, но суть осталась прежней. Состоит лампочка из стеклянной колбы, нити накаливания и цоколя, на котором расположены контакты. Нить накаливания сделана из сплава вольфрама и выдерживает температуру до +3200 градусов. Для того чтобы спираль не перегорела, в колбу закачивают инертный газ. Видимый свет лампы происходит от проводки тока через проводник на нить накаливания. Все лампы различаются по форме колбы и цвету стекла. Вытянутая колба используется в декоративном освещении. Зеркальная направлена на подачу света вниз, чтобы не освещать потолок. Колба лампы сильно нагревается и с точки зрения пожарной безопасности является небезопасной. Такие приборы нельзя помещать в пластиковые и деревянные абажуры из-за риска возгорания материала.

Типы цоколей ламп накаливания

Лампы бытового применения обычно оснащены винтовым цоколем. Наиболее часто встречаются цоколи ламп накаливания Е14, Е27 и Е40, изобретенные Томасом Эдиссоном. Иногда можно встретить байонетный цоколь в обычной лампе накаливания. Принцип такого удержания лампы в патроне строится на трении либо сопряжениях без резьбы. Его боковые несимметричные контакты позволяют закрепить лампу в конкретном положении. Для общего назначения обычно используется универсальный цоколь лампы Е27.

Лампы ближнего света


Такой вид используется в автомобильной светотехнике. Главной задачей ближнего света является обеспечение освещения части дороги и обочины в темное время суток. Световой поток распространяется вниз и в сторону, противоположную от встречного света. Лампа ближнего света может иметь две нити накала. Такой свет не слепит встречные автомобили. Мощность устройства обычно составляет 45-50 Вт при напряжении в 6-24 В.

В автомобильную систему фар встроен фокусирующий цоколь ламп ближнего света P45t-41, P22d, P43t-38, PK32d-2. Как правило, цифры означают фланец, который фокусирует встроенную в цоколь линзу. Их также применяют для фонарей, навигации и прожекторов.

В заключение

Перед покупкой любого осветительного прибора проконсультируйтесь с продавцом. Если лампочка не подойдет по цоколю, вернуть ее будет проблематично, а без чека - вообще невозможно. Делайте покупки правильно!

На сегодняшний день выпускается огромное количество светильников, для которых используются различные типы цоколей ламп для освещения. Давайте выясним, каковы их характерные особенности и для чего используются те или иные варианты.

Перечень существующих видов цоколей – что нам доступно сегодня

Чтобы организовать освещение в доме, мало купить лампочку нужной мощности, нужно, чтобы она еще подходила к патрону в светильнике, а значит, следует ознакомиться с существующими типами цоколей. То есть тех частей, которые вставляются в светильник и фиксируется в нем. Самый распространенный вариант, знакомый всем – винтовая резьба, также называется цоколем Эдисона, по фамилии изобретателя, разработавшего данный тип лампы. Такой вид источника света имеет маркировку Е.

Далее следует упомянуть также довольно давно известные и весьма популярные штырьковые модели, то есть вставляющиеся в специальный разъем, наподобие вилки штепселя любого электрического прибора в розетку. Подобный тип используется в лампах класса G. Имеются также и сопутствующие маркировки, которые мы рассмотрим более подробно. Еще один популярный вид – штифтовые цоколи, у которых помимо нескольких контактов, от двух и более, имеются также два диаметрально расположенных штифта. Всегда обозначаются буквой B.

Далее следуют лампы с утопленными контактами, они требуют соответствующего соединения на светильнике. Цоколи у таких источников света слегка подпружинены, что обеспечивает достаточно плотную фиксацию в разъемах. Для обозначения производителями используется маркировка R. Еще один довольно широко использующийся тип – софитный, то есть соединения имеются на двух концах колбы лампы. Конструкция немного похожа на стандартный предохранитель, увеличенный в несколько раз. Их обозначают буквой S.

Далее следует обозначить довольно специфические цоколи ламп, использующихся в специальных осветительных приборах. Такими, к примеру, являются фокусирующие модели P, имеющие в колбе отражатель – они выдают направленный пучок света и могут использоваться в софитных приборах освещения. Еще один довольно распространенный вариант, имеющий довольно узкий диапазон применения – кабельные цоколи К, которые имеют специальные контактные клеммы для фиксации винтами.

Довольно специфичны лампы бесцокольного типа W, то есть с просто выведенными из колбы жилами проводников. Наименее распространенный тип – лампы с телефонным цоколем T, то есть со специальным разъемом для установки в пультах управления для подсветки индикаторов. Также не распространены ксеноновые лампы для софитов и некоторых оптических приборов, а также фар транспортных средств, обозначающиеся буквой H.

Различие по материалам – из чего изготавливают корпуса источников света

Каждый много раз держал в руках лампу накаливания с металлическим резьбовым цоколем, и даже нередко обжигался об него, поскольку данный тип имеет тенденцию к сильному нагреву. На сегодняшний день металл используется только для указанного типа источников света, разработанного еще Эдисоном, а также для некоторых штифтовых моделей. Более современные лампы имеют по большей части пластиковые корпуса, в частности, это относится к моделям типа G.


Ряд цоколей сегодня делается из керамики, это более долговечный материал, чем пластмасса, однако не такой прочный, как металл или пластик. Впрочем, там, где к цоколю не прилагаются вибрации и удары, где исключается тряска – вероятность возникновения трещины в единожды установленном корпусе лампы ничтожно мала. Существуют и стеклянные цоколи, однако они чрезвычайно хрупкие, и потому редко закрепляются жестко, зачастую их можно наблюдать в кабельных моделях, где из корпуса выведены гибкие контакты.

Подробный разбор ламп Эдисона – основные модели

Чаще всего бывают востребованы резьбовые цоколи, поскольку именно для них предназначены патроны наибольшего количества выпускающихся осветительных приборов. Это не только лампы накаливания, их все успешнее заменяют более экономные и надежные галогенные и светодиодные. В целом, все они годятся для одного типа патронов, но есть и ряд разновидностей данного типа цоколей, причем все они различаются по величине.


Самый маленький обозначается маркировкой E5, цифра здесь соответствует диаметру так называемого микроцоколя, который еще называют LES. Далее следует MES – миниатюрный цоколь, с маркировками E10 и E12. Еще есть "миньон" E14 и малый цоколь E17, рассчитанный на 110 В, оба они называются SES. И, наконец, E26 (тоже на 110 В) и E27 (стандартный) – средние цоколи ES. Е40 – это самая крупная разновидность.

Следует отметить, что наиболее широко используется цоколь E27, именно под него приспособлены патроны большинства люстр, бра, торшеров и настольных светильников. Также нередко используются и "миньоны", поскольку есть осветительные приборы, включая , с патронами именно под этот диаметр 14 миллиметров. Что касается E40, то эти лампы предназначены для больших уличных фонарей и прожекторов. Все три типа используют ток 220 В, что позволяет подключать приборы с подобными источниками света напрямую к сети.

Штырьковые цоколи – многообразие форм-факторов

Как правило, данный тип соединения предназначен для того, чтобы вставлять 2 контактных штырька в специальные разъемы с подпружиненными зажимами внутри. Подобная фиксация считается достаточно надежной, поскольку используется только для стационарных осветительных приборов, где исключается тряска. С такими цоколями выпускаются как галогенные, так и маленькие , причем последние меньше по размерам и мощности. Как правило, это G4, а также G 6,35 и G9, их подключают к напряжению 12 или 24 В. Помимо указанной основной маркировки используются для штырьковых соединений и дополнительные буквенные указатели. Цифры обозначают расстояние между контактами

Особо следует упомянуть типоразмер G9, поскольку в данном случае в качестве контактов используются не штырьки, а вытянутые петли для соединения с соответствующими выступами, как правило – в цепи подсветки.

В частности, наиболее часто встречается контакт U, то есть, когда фиксация происходит путем поворачивания лампы в патроне. Их штырьки имеют небольшое расширение на конце, которое надежно удерживает колбу после того, как цоколь вставляется в отверстия и проворачивается в специальных пазах. Маркировка X обозначает похожее соединение, с единственным отличием, что после установки лампы защелкивается дополнительный замок для удержания в разъемах. Существуют еще контакты с маркировками Y и Z для источников света специального назначения, различаются они в основном формой корпусов.


Отдельно стоит упомянуть особенности оснований существующих моделей ламп. Как уже говорилось, между штырьками всегда соблюдается расстояние, указанное в маркировке цифровой позицией, это стандарт. При этом между контактами может располагаться выступ, который при установке лампы помещается в специальное гнездо патрона. Форма зависит от модели, то есть при одной и той же маркировке не может быть двух разных цоколей. Выступы бывают как круглыми, например – у ламп G53, нередко использующихся для , так и квадратными – у довольно распространенных G24. В последнем случае присутствуют специальные замки для более надежной фиксации.

Различается и форма колб источников освещения. Она может быть как прямолинейной, причем в то же время состоять из одной сложенной вдвое трубки или же из двух, спаренных перемычками, так и кольцевой. Есть лампы спирального типа, те самые привычные всем экономные галогенные. Довольно распространены раструбные светодиодные, у которых колбы имеют шаровидную форму или же представляют собой выгнутый сегмент сферы, из-за чего пучок света направлен в единственно возможном направлении. Причем несколько отличающихся по форм-фактору колбы ламп могут иметь цоколь одной разновидности, например, G24.

Смысл обозначений специальных цоколей – от размеров до ширины контакта

Если буква E означает диаметр резьбы лампы Эдисона, а G – расстояние между штырьками контактов, то у других ламп цифры в маркировке имеют совершенно иной смысл. Так, у бесцокольных ламп следующая за буквой W цифровая часть означает ширину лопатки контакта, которую важно учитывать при выборе источника света под имеющееся гнездо в осветительном приборе. У штифтовых моделей за маркировкой B следует величина, соответствующая диаметру цоколя, то есть расстоянию между основаниями боковых штырьков. То же относится и к кабельным, а также софитным моделям.

Помимо прочего в довольно редких одноштырьковых моделях, не упомянутых нами ранее, используется буква F, за которой обычно следует цифровое обозначение размера штырька, его длины. Встречаются в маркировке и дополнительные символы, в зависимости от особенности конструкции: а – цилиндрический штырек, b – рифленый, с – специальная форма. За символом R у ламп с утопленными контактами следует расстояние между ними, а также у некоторых моделей – размер всего корпуса лампы. У телефонных цоколей за буквой пишут значение ширины между контактами. Что касается фокусирующих моделей P, то там указывается размер центрирующей части.

Некоторые специальные маркировки – особенности обозначений

Помимо основных буквенных и цифровых символов, в названиях типов моделей используются и дополнительные. Обычно они отвечают за количество контактов. Так, в маркировке кварцевой галогенной лампы R7s78 цифра 7 означает расстояние между контактами, буква s в данном случае говорит о том, что на цоколе контакты одиночные, хотя обычно она указывает на 1 контакт, а 78 – это общая длина лампы. Буква d (deca) в таких случаях означает, что цоколь имеет 2 выведенных наружу контакта, что при наличии у модели 2 цоколей будет соответствовать 4 проводникам для соединения с электросетью. Примером использования такой маркировки может послужить модель B22d – по сути, это байонетная лампа с двумя контактами, диаметр корпуса которой составляет 22 миллиметра.

Также бывает и 3 контакта на цоколе, подобный вариант обозначается буквой t (tetra). Обычно подобные модели встречаются среди ламп штырькового типа, а также в бесцокольных и кабельных моделях. Также у штырьковых цоколей бывает и 4 контакта, что маркируется буквой q (quadra). Соответственно, 5 выходов обозначаются символом p (peta) но такие модели довольно редки и используются только в специальных приборах, в частности – в индикационных панелях. Также следует отметить специальный символ “-”, который иногда ставится в маркировке перед указанием количества позиционных элементов.

Существуют и отдельные специальные символы, например, ряд производителей используют в маркировках наклонную черту “/” (слеш) для обозначения после нее длины изолированной части цоколя без размера контактов. В некоторых случаях указывается и назначение либо особенности изделия. Так, буквой U иногда помечают энергосберегающие источники света, а буквой А – автомобильные виды цоколей специальных светодиодных ламп для фар освещения. Может быть указание и на форму цоколя – буква V недвусмысленно подскажет, что в коробке источник света с конусовидным корпусом. Вот яркий пример: SV8,5–8 софитный конический цоколь с расстоянием между контактами 8,5 миллиметров и длиной корпуса 8 миллиметров.

Довольно редко, но все же встречаются специфические изделия с 2 разными видами цоколя, в этом случае маркировка будет соответствующей, например, ЕК40 или SFb 9. И, наконец, иногда производители используют свою маркировку, в которой может быть заключена аббревиатура названия лампы. В частности, это может быть рефлекторный тип лампы R50, в котором тем не менее используется резьбовой цоколь.

Электрические лампочки имеют обыкновение перегорать и требуют периодической замены. Отсутствие этого элемента делает невозможным пользование настольными, напольными, настенными и потолочными осветительными приборами.

Приобретая новую лампочку, потребитель, как правило, обращает внимание на мощность и величину приложенного напряжения, забывая о такой неотъемлемой части источника света, как цоколь. Этот элемент, в который вставлена колба, обеспечивает качество соединение лампы и патрона, отвечает за подачу питания на нить накаливания.

Зачем нужно знать, какой цоколь у лампы?

Современные светильники отличаются огромным многообразием не только внешнего исполнения, но и оснащаются различными типами патронов. Если они предполагают использование «экзотического» цоколя, то есть редко встречаемого в продаже, то замена перегоревшего элемента вызовет сложности.

Избежать подобных проблем позволяет выбор в пользу осветительного прибора, в котором используют обычные лампочки накаливания. Они распространены на отечественном рынке, но тоже имеют различные цоколи. Следовательно, отправляясь в магазине, нужно точно, какой тип имеет требующий замены источник света.

Как узнать тип цоколя?

Существует определенный стандарт, согласно которому каждый производитель должен наносить на цоколь специальную маркировку. Первой идет латинская буква, определяющая тип нужного элемента лампочки, вставляемого в патрон:

  • резьбовой - E
  • штырьковый - G
  • с утопленными контактами - R
  • байонет (штифтовой) - B
  • софитный - S
  • фокусирующий - P
  • телефонный - T
  • кабельный - K
  • безцокольный - W

Цифра, следующая за буквенным обозначением, имеет двойственное значение - межконтактное расстояние или ширину цоколя. Это зависит непосредственно от типа нижней части лампочки, предназначенной для патрона.

Последней буквой в маркировке указывается количество пластин, контактов и прочих элементов: s, d, t, q, p. Они соответствуют порядковым числам от 1 и до 5.

Изготавливается цоколь из устойчивого к коррозии металла либо обрабатывается специальным покрытием. Наружные электроды при этом могут находиться на стеклянной, пластиковой, керамической основе.

Наиболее распространенные в быту лампы накаливания имеют резьбовой цоколь, маркируемый буквой «E». Следующая за буквой цифра определяет диаметр входящий в патрон части. Чем больше значение, тем шире цоколь. Если купить лампочку большего либо меньшего диаметра, то осветительный элемент не подойдет к патрону.

Резьбовой цоколь - это еще не гарантия того, что лампочка предназначена для бытового использования. Все дело в диаметре. Входящие в патрон резьбовые части выпускаются следующих видов:

  • микроцоколь E5;
  • миниатюрный E10;
  • малый E12;
  • «миньон» E14;
  • средний E27;
  • большой E40.

Число в маркировке указывает на размер диаметра в миллиметрах. Наряду с вышеперечисленными есть резьбовые цоколи размером в 17, 26, 39 мм.

Каждый вид имеет свои характерные особенности, область применения, но все они обозначаются буквой E в честь Эдисона. В быту применяются лампочки двух видов: E14 и E27. На отечественном рынке представлен и осветительные элементы с большим цоколем Эдисона (40), но они предназначены для промышленного и уличного освещения.

Лампочки с резьбовым цоколем E14


Эти осветительные элементы стали устанавливаться повсеместно сравнительно недавно. Они имеют характерный, отличный от привычного небольшой диаметр нижней части, вкручиваемый в патрон. Работают такие лампы, как правило, при напряжении 220В.

Используются «миньоны» в бра и классических светильниках, для освещения коридоров, туалетных и ванных комнат, определенных зон на кухне. Они не предназначаются для освещения просторных помещений.

Выпускаются такие лампы в нескольких вариациях. Они могут иметь форму «свечи», обозначаемую C37, «гриба» - G45, «шарика» - R63, R50, R39. Каждый вид имеет характерные очертания колбы, которые легко узнать при визуальном осмотре.

«Лампочка Ильича» с резьбовым цоколем E27

Это самые обыкновенные и привычные лампочки, которые знакомы каждому. Они максимально просты в использовании, просто закручиваются и меняются. Используют такие лампы для освещения жилых помещений в качестве основного источника искусственного света - в люстрах либо дополнительного - в настенных и настольных светильниках.

Они работают от сети с переменным током в 220В. Могут быть рефлекторными, отличающими от простых наличием посеребренной поверхности. Конструкция и цоколь остаются аналогичными обычным лампам Ильича, но эффект при освещении создается иной. Благодаря посеребренному покрытию, свет направляется в одну точку, позволяя создавать направленный источник.

Выпускают рефлекторные лампочки с различными диаметрами, которые, как и в случае с шарообразными миньонами, обозначаются маркировкой R50, R63 и R80. Размер колбы не влияет на цоколь, он остается аналогичным. Главное, подбирая такую лампу учитывать размеры плафона, для которого она предназначена.

«Географические особенности» цоколей обычных бытовых ламп

На отечественном рынке представлены лампы резьбового диаметра Эдисона в трех стандартных типоразмерах - E27, E14 и E40 для промышленного и уличного освещения. Аналогичные лампочки используют и на территории Европы. Это позволяет практически без каких-либо проблем приобретать люстры, бра, светильники от европейских производителей.

Исключение составляет Британия, где цоколи лишены резьбы, а оснащены защелкивающимся байонетом. Отличия имеют и бытовые лампочки, используемые в Канаде, а также в Соединенных Штатах Америки. В этих странах распространены резьбовые цоколи E12, E17 и E26. Кроме того, вместо мощных больших E40, применяют отличный от стандартного цоколь E39. Следует учитывать, что такая разница обусловлена не только размером цоколя, но и напряжением. Лампочки с цоколями E26 и E17 работают от электросети, напряжение в которой составляет 110В.

Что такое цоколь лампы? Он служит для ее подключения к электрической сети и крепления в патроне осветительного прибора. Какие бывают виды цоколей ламп и для чего нужно знать, какой тип цоколя имеет ваша лампа? Чтобы не запутаться, прибыв в магазин для покупки замены.

Цоколи, в зависимости от назначения, конструкции и мощности лампы, бывают разных видов. Они отличаются формой, размерами, способом фиксации в патроне, и изготавливаются из различных материалов: от металла до керамики.

Рассмотрим подробнее виды лампочек и типы цоколей, применяемых для их подключения. Начнем с их классификации. Каждый тип имеет уникальную маркировку, позволяющую отличить его от других.

Теперь рассмотрим виды цоколей ламп подробнее.

Резьбовые

Какой цоколь у обычной лампы накаливания? Вот про них сейчас и пойдет речь. Их еще называют «цоколями Эдисона». Это – самое первое устройство, придуманное для подключения источников света. Различают следующие основные цоколи ламп накаливания, имеющих резьбу:

  • Е14 (миньон)
  • Е27 (стандарт)

Цифры означают диаметр резьбовой части. Е10 — самая маленькая лампочка накаливания, использовалась ранее как устройство индикации. Напряжение их не превышало 12 В. Модели с Е14 раньше использовались как подсветка, например, в холодильнике. Мощность таких лампочек была невелика и не превышала 25 Вт. В настоящее время Е14 используются шире: для миниатюрных плафонов люстр и бра. За счет уменьшения размеров патрона удалось минимизировать габариты самих светильников. Это, несомненно, сделало их дизайн лучше.

Е27 — самый распространенный винтовой цоколь. Мощность лампочек накаливания, снабженных им, достигает 250 Вт. Для более мощных ламп освещения, использующихся внутри уличных светильников, применяют патроны под Е40.
Но не только лампы накаливания снабжают цоколями типа «Е». Осветительные приборы типа ДРЛ или ДНАТ тоже подключаются к сети с их помощью. А компактные люминесцентные и светодиодные лампы тоже содержат эти элементы, чтобы обеспечивалась возможность замены ими устаревших ламп накаливания. Естественно, электрическая нагрузка на контактную систему при этом значительно меньше.

Покупателей часто озадачивает вопрос продавца при покупке обычной лампочки или ее энергосберегающего эквивалента. Многие и не подозревают, что существуют различные типы цоколей ламп. Поэтому, собираясь в магазин, выкрутите старую лампочку и определите тип ее цоколя. Или возьмите ее с собой, если есть сомнения.

Штырьковые

Принцип соединения лампы с патроном заложен в самом названии. Два или более металлических штырька выполняют двойную функцию: через них соединяется электрическая цепь, а также происходит удержание лампочки внутри патрона. Патрон снабжен зажимами, такими же, как у штепсельной розетки, которые держат лампу за выводы цоколя.

Это цоколи галогенных ламп, но также встречаются и у ламп накаливания и у светодиодных небольших размеров (G4, G6.35, G9). Достоинства этих разъемов – легкая и быстрая замена лампочки и небольшие габариты осветительного прибора.

Цифры маркировки означают расстояние между контактами разъема. Если контактов больше двух, то цифра обозначает диаметр окружности, на которой они расположены. Маркировка иногда расширяется еще и буквами: U, X. Y или Z. Они указывают на особую конструкцию разъема. Например, буква «U» может означать поворотную фиксацию, как у стартера люминесцентной лампы. Такие осветительные приборы используют там, где из-за вибрации лампочки со временем могут выпасть из обычных штырьковых цоколей. Лампочки же с фиксацией удерживаются лучше, так как после поворота закрепляются специальным замком.

На наличие букв в маркировке следует обратить особое внимание. Нередко лампочки одного и того же типоразмера снабжаются разными цоколями. Например, G53 и GX53 при одинаковом расстоянии между контактами требуют для подключения разные разъемы.

При подключении трубчатых люминесцентных ламп применяются разъемы G5 и G13. При различной конструкции патрона они крепятся в нем либо с поворотом, либо торцевой установкой с подпружиниванием. Встречаются варианты и со втычным разъемным соединением.

В настольных светильниках используются люминесцентные лампы с маркировкой цоколя G23. Его отличительная черта – контакты находятся только с одной стороны, а трубка лампочки согнута пополам.

Цоколи лампочек GХ53 и GX70 используются в сочетании с подвесными и натяжными потолками. Увеличение расстояния между штырьками связано с увеличенным диаметром лампы со светодиодами. За счет этого удается уменьшить ее высоту, что и способствует ее успешному размещению в ограниченном пространстве над потолком, которого мало для стандартных световых приборов. Присутствие буквы «X» в маркировке означает, что крепление лампочки в патроне производится поворачиванием до защелкивания в нем.

С утопленными контактами

Этот цоколь используется в основном для кварцевых или галогенных ламп, использующихся внутри маломощных прожекторов. Лампа при этом представляет собой трубку, к которой с обеих сторон припаяны подпружиненные разъемные соединения.
Буквенная маркировка R такой лампочки дополняется значением диаметра в миллиметрах, затем следует буква, означающая количество контактов, а после нее – общая длина лампы (тоже – в миллиметрах). Пример: R7s118.

Софитные

Их конструкция внешне напоминает стеклянный предохранитель, использующийся для бытовой техники или радиоэлектроники. Контакты расположены по торцам, между ними – осветительный прибор. Примером осветительных приборов с софитными цоколями являются автомобильные лампочки, освещающие салон или номерной знак.
Цифра в маркировке означает наружный диаметр в миллиметрах.

Фокусирующие

Лампочки с такими цоколями устанавливают в кинопроекторы, прожекторы, фонари навигационных огней. Их особенность: цоколь частично выполняет роль отражателя света или фокусирует световой поток на заданном направлении. Самый близкий пример: лампы фар автомобиля.

Штифтовые

Еще их называют байонетами. Особенность: фиксация источника света в строго определенном положении за счет штифтов, не позволяющих поставить ее как-то по-другому.

Телефонные

Лампочки с такими цоколями используются для устройств индикации. Их устанавливают на различных электронных блоках, пультах, панелях управления. После буквы в маркировке указывают цифру, соответствующую ширине основания контактных выводов.

Бесцокольные лампы

Самое простое соединение, которое можно было придумать. Выводы расположены непосредственно на теле лампочки – прямо на стекле. Иногда они имеют вид выводов для подключения при помощи пайки, как у радиодеталей (например, конденсаторов).

Вне зависимости от вида осветительной электрической лампы, основной характеристикой данного изделия выступает тип цоколя. Именно посредством цоколя лампа крепится к патрону и от его устройства зависит возможность ее подключения к прибору.

Сегодня существует огромное множество разновидностей цоколей, поэтому специалистами в данной сфере была разработана определенная классификация и шифровка этих устройств.

Классическим вариантом считается резьбовой цоколь Эдисона (обозначается латинской буквой - E). Он широко используется для быстрого подсоединения многих видов ламп, используемых в люстрах, бытовых светильников и пр. Следующая за буквой Е цифра обозначает диаметр резьбы. Самым распространенными моделями считаются Е14 и E27. Существуют также цоколи для более мощных ламп Е40.

Вторым по популярности является штырьковые цоколя (G). Они также отличаются большой сферой использования: , потолочные люминесцентные, лампы накаливания и пр. Здесь цифра после G - расстояние между контактами в миллиметрах.

Кроме вышеуказанных моделей, на сегодня человечеству известны следующие виды цоколей:

    с утопленным контактом (R) - активно используются в приборах с высокой интенсивностью и работающих от переменного тока,

    штифтовой или Байонет (B). Данный вид является одним из направлений эволюции резьбовых аналогов. Пи его создании разработчики стремились ускорить процедуру замены лампы, сделав ее более компактной. Характерной особенностью данного устройства считается несимметричные боковые контакты, которые позиционируют лампу в патроне,

    с одним штырьком (F). Данный цоколь имеет несколько вариаций: Fa - цилиндрический, Fb - рифленый и Fc - штырь особой формы,

    софитный (S). Контакты в нем расположены с обеих сторон (аналог стеклянного предохранителя). Чаще всего применяется при освещении номера и салона автомобиля,

    фокусирующий (P) - используется для специализированных навигационных прожекторов, огней, фонариков, кинопроекторов. Его конструкция включает сборную линзу, отвечающую за фокусирование светового потока в конкретную сторону,

    телефонный (Т) - отлично подходит для комплектации лампочек пультов, подсветки, мнемосхем. Также, приборы с телефонными цоколями широко применяются в качестве сигнальных ламп в разнообразных щитах автоматики.

Большой популярностью пользуются несколько видов цоколей, относящихся к ряду нестандартных. К таким относят кабельные цоколя (К), специальные соединения для ксеноновых ламп (Н), бесцокольные лампы (W). В последнем варианте контакт с патроном выполняется посредством токовых вводов, имеющихся на стеклянном основании лампочки.

Часто к первой букве маркировки лампы добавляется дополнительная буква, уточняющая подвид осветительного прибора: V - означает наличие цоколя со специальным коническим концом, U - энергосберегающая, A - автомобильная лампа.

На сегодня известно несколько разновидностей лампочек: традиционные лампы накаливания, светодиодные, люминесцентные (КЛЛ), галогенные. Однако сказать, что для конкретного вида используется определенный тип цоколя нельзя. Цоколи различного рода ламп создаются по мере развития светотехники вообще, а не отдельного развития лампочек. Поэтому, применение одинаковых моделей может касаться разных по назначению, принципу действия, размерам осветительных приборов.

Благодаря низкой стоимости, простоте схемы светильников и доступности, самые распространенными считаются лампы накаливания. Большинство таких устройств комплектуются цоколями типа Е14, Е27.

Наиболее перспективные источники света - светодиоды оснащаются резьбовыми либо штырьковыми цоколями. Так, GU10 используется в популярных на сегодня потолочных светильниках, G13 - в светодиодных линейных лампах. В остальных случаях чаще всего встречаются классические Е14, Е27.

Многообразием цоколей отличаются люминесцентные лампы. Здесь наиболее распространёнными считаются:

    G13 - светильники, устанавливаемые на больших торговых площадях в производственных цехах, складах и других крупногабаритных помещениях,

    G23 - настольные осветительные приборы, светильники для ванных, душевых,

Цоколи светодиодных ламп для авто, типы, виды, обозначение

Недавно возникла необходимость систематизировать цоколи светодиодных ламп для авто, потому что по внешнему виду я не мог сказать, куда такая подойдет среди обилия световых приборов транспортного средства. Конечно я знал, что их много, но в реальности количество оказалось огромным, что пришлось искать подробные таблицы и сделать себе шпаргалку. Так же в таблице указана и маркировка по международным стандартам. На картинках  видно количество нитей накала, установленных в колбе.

Основные типы:

  • h5 и H7 — самые распространенные;
  • H8, h20, h21 — для противотуманных фар;
  • W5W, T10, T4W — для габаритов и боковых указателей поворота;
  • P21W  — для основных сигналов поворота;
  • W21W, T20, 7440 — для фонарей заднего хода.

Автомобильная светодиодная лампа под цоколь 7440 самая редкая, но спрашивают про неё часто, проиллюстрирую её фотографией для большей наглядности. По сути это европейское обозначение W21W T20, чаще всего применяются в стоп сигналах. Внешне похож на W5W, но ширина пластинки с контактами 16 мм., просто увеличенный вариант.

Для разъема 7440

Содержание

  • 1. Подробная таблица по типам и видам
  • 2. Цоколи по маркировке
  • 3.  Итоги

Подробная таблица по типам и видам

Цоколи автомобильных ламп типы и обозначение. Картинки увеличиваются.

Цоколи по маркировке

Имеют два типа маркировки, международное и европейское. Сейчас переходят на первое обозначение автолампочек, иначе возникает достаточно большая путаница с маркировкой.

 Итоги

Есть еще одна система обозначения цоколей автомобильных ламп, но она используется реже и будет описана отдельно. При выборе уделите внимание конструкции и комплектующим, как правило одна модель выпускается в разных модификациях. Мои обзоры и реальные характеристики можно применять в пределах назначения. Например, если в обзоре тестируется HB3 для противотуманных фар, то этот тест, как правило, так же применим к другим источникам света для противотуманок.

Какие бывают цоколи у лампочек

Цоколи отличают размеры и конструктивные решения. Отвечаем на вопрос – какие бывают цоколи, в зависимости от вида лампочек.

Многообразие современных приборов освещения и используемые в них виды ламп заставляет нас перед их заменой обратить внимание на размер патронов. Соответственно его размеру придется подбирать и цоколь – место соединения лампы и светильника. Какие бывают виды цоколей ламп освещения и на что необходимо обращать внимание при их покупке?

Как определить вид цоколя (вариант маркировки)

Изучите список с картинками, на котором представлены типы цоколей ламп.

  • Виды и характеристики цоколей в лампочках

Приобретая лампы для люстр либо дополнительных источников дневного света, каждый из нас обращал внимание на странный набор букв и цифр, который нанесен на цоколь лампочки. Что это значит и какие бывают, согласно данной аббревиатуре разновидности цоколей, давайте разбираться.

  • Штырьковые цоколи

Единая мировая классификация подразумевает, что тип цоколя ламп обозначает первая заглавная буква:

  • E – цоколь для ламп винтовой (резьбовой) – Эдисона (английского изобретателя) ;
  • G – цоколя лампочки штырьковые;
  • R – цоколевка с утопленными контактами;
  • B – цоколь байонет с несколькими специальными штырьками;
  • F – цоколь байонет, имеющий единственный штырь различной формы:

      a – штырек цилиндрический;

      b – штырек рифленый;

      c – штырек специальной формы;

  • S – цоколь лампы софитный;
  • K – цоколь не обычный стандарт с кабельными соединениями;
  • H – цоколи для ксеноновых ламп;
  • P – цоколь в фокусирующее устройство;
  • T – цоколь телефонный;
  • W – разновидность цоколей, имеющих специальные разъемы непосредственно на стеклянном основании лампы. Контакт у таких электроламп с патроном происходит в местах данного ввода (это т.н. лампы без цоколя).

Цифра справа от первой заглавной буквы  обозначает размер цоколя, длину между штырьками.

Не для всех видов ламп, а только для некоторых его типов, маркировка цоколей включает строчные буквы в конце аббревиатуры. Они показывают количество штырьков, контактных пластин или гибких соединений:

  • s – одноконтактный;
  • в – двухконтактный;
  • t – трехконтактный;
  • q – четырех контактактный;
  • p – пятиконтактный.

Также некоторые виды лампочек в конце аббревиатуры имеют дополнительную строчную букву – уточняющую:

  • U – энергосберегающие лампы, цоколь которых может быть различным;
  • V – цоколь ламп, имеющий форму конуса на конце ;
  • A – автомобильная (галогеновая или другая) лампа.

Различие ламп по цоколю

Определившись с расшифровкой цоколя лампы, типоразмеры которых описаны выше, остановимся на каждом поподробнее. Выясним, для каких целей чаще всего они предназначены: для дома, для промышленных помещений и изделий, стандартный ли это цоколь в обычном виде или необычный для новомодных нынче светодиодных ламп.

Цоколь винтовой (резьбовой) – Эдисона

  • Таблица размеров и названий резьбовых цоколей
  1. Цоколь е10 – наименьшая из всех винтовых разновидность цоколей из-за своих габаритов. Такую лампу чаще всего используют как декоративный элемент украшения в елочных гирляндах или для использования в карманных фонарях.
  2. Цоколь е14 – область использования: для небольшого светильника, бра или люстры. Современные изготовители светодиодных ламп применяют цоколи ламп е14 (другое название «миньоны»), как альтернативу традиционной лампы накаливания. Ведь светильник, цоколь которого не отличается большой энергозатратностью, а лампочка имеет разную форму (лампа грушевидная, лампа свечеобразная, лампа каплевидная, лампа шарообразная, лампа зеркальная и др. ) неизменно найдет своего потребителя.
  3. Цоколь е27 – стандартная разновидность патронов для осветительных приборов, установленных в каждом помещении. Привычные нам с детства лампы накаливания,  оснащенные данным типом цоколя, изготавливаются и в светодиодном варианте. К этой же разновидности возможно отнести лампы, цоколь у которых размером е26, предназначенный для напряжения 110 В.
  4. Цоколь е40 – большой цоколь “голиаф”. Так необходимое освещение улиц и дворов в темное время суток уличными фонарями происходит при помощи лампы накаливания с большим цоколем. Такие размеры цоколей используются и в лампочке для освещения больших по площади производственных помещений. Применение светодиодных ламп с таким цоколем также широко распространено, так как экономия затрат на электроэнергию повышается в 10 раз.

Штырьковый цоколь G

  • Штырьковые цоколи

Всем знакомые трубчатые люминесцентные лампы, которыми оснащались медицинские учреждения, школы, детские сады  и офисы, использовали лампы со штыревой системой соединения.

Если у вас остались вопросы после прочтения статьи "Какие бывают цоколи у лампочек", задайте их в комментарии, мы обязательно постараемся дополнить материал ответами на них.

Цоколь для ламп всех форм и размеров

В лампе накаливания компонент, обеспечивающий электрический ток, называется «цоколем». Есть несколько типов ножных фонарей, и каждый имеет свое применение. Поэтому очень важно выбрать лампочку, которая соответствует вашим потребностям. Действительно, у многих ламп есть свое уникальное основание. Это предотвращает их использование в светильниках, которые могут иметь более высокую мощность, распространять сильное тепло и даже стать причиной возгорания. Давайте узнаем больше о цоколях для ламп, которые бывают всех форм и размеров.

Следующая инфографика исследует различные компоненты лампочки.

Код размера

Код размера прост: буква обозначает форму или тип основания, за которой следует цифра, обозначающая диаметр колпачка.

Буква «E» означает Эдисона , изобретателя этого типа цоколя в начале двадцатого века. Эти лампы имеют винтовой цоколь. Поэтому их можно прикрутить.

Буква «B» означает байонет .С исторической точки зрения форма этой ножной лампы напоминает длинный нож, который когда-то прикрепляли к концу винтовки, отсюда и название «штык».

Буквы «G» и «GU» означают булавочную головку. Буквы «GU» указывают на то, что данная лампа оснащена компонентом, поддерживаемым светильником. Изначально эти лампы были стеклянными, поэтому буква «G» сохранилась.

Руководство по эквивалентности светодиодов

После многих лет совершенствования светодиодные лампы наконец достигли своей цели: предложить экономичную и эффективную замену обычной лампочке.Светодиодные лампы имеют более длительный срок службы (более 20 лет), они излучают прекрасный качественный свет и довольно прочные. Во многих случаях эти лампы сделаны из пластика, а не из стекла.

Конкуренция на торговой площадке привела к значительному падению цен на светодиодные лампы и, тем самым, к серьезным улучшениям в конструкции ламп. Эта тенденция привела к разработке альтернативных решений на основе светодиодов, которые охватывают целый ряд светильников многоразового использования.

Для облегчения перехода на светодиодное освещение коды размеров цоколя винта и размер лампочек остаются прежними.

Основания для ламп - Настольные и торшеры

Наш широкий выбор деталей и компонентов для ламп включает в себя функциональные и привлекательные цоколи для ламп, акриловые цоколи и прерыватели для ламп, загрузчики и соединители. Каждая из этих частей выполняет уникальную функцию для вашего стола или торшера. Мы специализируемся на винтажных цоколях для ламп, изготовленных из красивой литой латуни, универсального акрила или люцита, но мы также предлагаем изделия из дерева, мрамора и других материалов.

Цоколь для ламп служит ясной цели: обеспечивать стабильную основу для торшеров и настольных ламп.Этот несложный компонент доступен во многих привлекательных вариантах, большинство из которых изготовлено из литой латуни. Этот материал особенно хорошо подходит для винтажных и антикварных проектов, которые имеют очарование старины. Доступные формы, отделка и дизайн отражают этот классический античный стиль.

Помимо латуни доступны и другие материалы, и у нас есть цоколь лампы различных форм. Материалы включают дерево, которое доступно в различных вариантах отделки, а также сочетание мрамора и латуни.Круги, квадраты и стили ступней - это лишь некоторые из доступных форм.

Перерывы - еще одна функциональная деталь, которая также привлекательна. Разрывы позволяют соединить основание с трубкой или стойкой вашего приспособления. Предлагаем несколько красивых перерывов из таких материалов, как мрамор и оникс. Эти компоненты доступны как в круглой, так и в квадратной форме.

Разъемы

похожи на разрывы, но они обычно используются для соединения металлических оснований со стеклянными гарнитурами, такими как те, которые можно найти на керосиновой арматуре.Мы предлагаем латунные соединители нескольких размеров, подходящие для различных проектов. Все эти изделия изготовлены из полированной и лакированной латуни.

Наконец, у нас есть большой выбор погрузчиков, которые используются для увеличения веса у основания приспособления. Наши погрузчики сделаны из чугуна и весят до пяти фунтов. Это предотвратит опрокидывание нестабильного приспособления при нормальном использовании. При использовании погрузчика вам может потребоваться более длинная центральная труба на вашем приспособлении.

Все эти компоненты улучшат внешний вид ваших напольных и настольных светильников, а также сделают их более устойчивыми.

Руководство по цоколям ламп

Часть 1: Цоколи с винтовыми зажимами

Существует два основных типа цоколей лампочек: цоколи с винтовыми зажимами и цоколи для штифтов. Каждый работает по-своему, чтобы подключить лампочку к электрическому напряжению, чтобы зажечь лампочку. В этой статье мы обсудим винтовые основания. Чтобы узнать о базах контактов, щелкните здесь.

Винтовые цоколи - самые распространенные цоколи для лампочек.В лампе накаливания или галогенной лампе с винтовым цоколем два контактных провода соединяют нить накала с цоколем лампочки, где электрическое напряжение подключается к лампочке. Контактные провода припаяны к основному металлу в двух разных точках основания, чтобы они оставались прикрепленными к основному металлу.

Если бы контактные провода не были постоянно прикреплены к основному металлу, электрический ток не мог бы непрерывно течь через провода, чтобы возбуждать нить накала и производить свет.Один из контактных проводов припаян сбоку от цоколя, а другой - снизу. Таким образом, лампочка создает электрический контакт в двух точках основания.

Знаете ли вы, что светодиоды на 80-90% более энергоэффективны, чем традиционные лампы? Узнайте, как можно заменить старое освещение, чтобы сократить расходы на электроэнергию.

Типы оснований для обычных винтов

Винтовые основания бывают нескольких размеров, и они обозначаются как описательным названием, так и размером.

В отличие от формы лампочки, число на цоколе лампочки измеряет диаметр цоколя лампочки в миллиметрах. Канделябр E12 имеет диаметр 12 миллиметров.

Буква «E» в размере лампочки относится к Эдисону, изобретателю лампочки с винтовым цоколем, а лампочки с винтовым цоколем иногда называют «лампочками Эдисона». Основания из канделябров в основном используются в небольших декоративных лампах накаливания, CFL и CCFL.

Промежуточная база Е17 не очень распространена.Он встречается на лампах меньшего размера, таких как лампочки S11, R12 и T6.

Цоколь E26 среднего размера является наиболее распространенным цоколем для ламп. Он используется в большинстве ламп накаливания, галогенных, CFL, CCFL и HID лампах. mogul E39 base используется в лампах большего размера, таких как HID высокой мощности.

Основание mogul с предварительной фокусировкой (MPF) похоже на основание винта в том, что оно соединяет нить накала с основанием с помощью двух припаянных контактных проводов; однако основания MPF не вкручиваются в розетку.Скорее, основной металл имеет гладкую кромку, и основание вставляется в гнездо, а затем поворачивается, чтобы зафиксировать его на месте. Основание и патрон лампочки изготавливаются таким образом, чтобы предопределить положение лампочки в патроне. Независимо от того, как конечный пользователь вставляет цоколь лампочки в розетку, он всегда будет поворачиваться и каждый раз фиксироваться в одном и том же положении, создавая отказоустойчивую работу лампочки. Лампы со специальным покрытием, предназначенным для фокусировки света вниз, могут использовать этот тип цоколя, так что лампочка всегда будет установлена ​​в правильном положении для правильного распределения и фокусировки света.

Цоколь с байонетом - это более безопасный цоколь для лампочки меньшего размера. Подобно основанию с предварительной фокусировкой магната, он имеет гладкую металлическую основу, которая вставляется в патрон с плотной посадкой, чтобы обеспечить правильное положение лампочки в патроне. Однако байонет с двойным контактом (DCB) имеет две точки контакта в нижней части основания, которые выступают из основания, обеспечивая контактный электрический контакт. Байонетные цоколи очень редки в США. Они более распространены в Европе, Австралии и Новой Зеландии и в основном используются в лампах накаливания и CFL.

Цоколь используется в лампах накаливания T3.25. Основания клина не имеют основного металла или припоя. Скорее, они сделаны путем сужения стекла лампы таким образом, чтобы она закрывала ее. Два провода в основании стекла служат точками контакта электрического напряжения для основания клина.

Узнать больше

Мы предлагаем ряд ресурсов, которые помогут вам ориентироваться в мире светодиодного освещения, включая видеоролики, тематические исследования и блог по освещению.Однако вы также можете связаться с нами или найти торгового представителя в вашем районе здесь!

Ссылки по теме:

Руководство по форме лампочек

Руководство по основам освещения

, часть 2: Лампочки с цоколем для штырей

Руководство по цоколю

, часть 3: 3-х сторонние цоколи

Руководство по основам освещения Часть 4: Лампочки с блокировкой цоколя

50 самых популярных цоколей для ламп на 2021 год

Большинство из нас столкнулись с головоломкой: просматривая полки магазина в поисках идеального нового стола или торшера, только чтобы найти лампу Основа нашей мечты сочетается с оттенком, который просто не подходит, или наоборот.Если вы думаете, что можете лучше смешивать и сочетать эти оттенки и основания, чем производители, покупка подставки для лампы отдельно от абажура - идея на миллион долларов. Для тех, кто не удовлетворен заранее подобранным выбором, но все же нуждается в небольшом обосновании своего решения о покупке, вот несколько советов по выбору оттенка и основы для соответствия, заключенного на небесах.

• Выбирайте цвета, уже присутствующие в дизайне вашей комнаты. Или сделайте свои новые лампы центром внимания всех остальных акцентных элементов.В любом случае убедитесь, что вам абсолютно нравится ваш фокус - нет смысла повторять элементы дизайна или цвета, в которых вы не уверены.
• Небольшие пространства могут выиграть от прозрачности. Вы можете придать небольшому пространству ощущение воздушности или лишнего пространства, выбрав полупрозрачные или полностью прозрачные цоколи для ламп. Стеклянный цоколь лампы - прекрасное средство. Будь то прозрачный, матовый или цветной, возможность смотреть сквозь него создает эффект того, что светильник не занимает места.
• Учитывайте высоту. Не забывайте, что вы украсите цоколь лампы дополнительным абажуром. Убедитесь, что высота (и ширина) не загромождает ваше пространство или мебель, на которой будет стоять лампа или рядом с ней. Торшеры требуют от вас внимания, не будут ли они препятствовать пешеходному движению.
• Не бойтесь текстуры. Большинство цоколей для ламп гладкие и гладкие, но подставка из плетеной морской травы или с небольшим количеством заклепок может привлечь внимание и добавить характер.
• Если вы все еще в затруднении, ищите вдохновения. Просмотрите книги идей и рассказы здесь, на Houzz, чтобы узнать, что люди с похожими вкусами делают со своими лампами. Загляните в магазин, чтобы увидеть, какие уникальные вещи доступны. Если вы найдете подставку для лампы своей мечты и просто обязаны ее получить, не бойтесь оставлять комментарии и спрашивать, откуда они.

Вдохновляйтесь нашими тщательно подобранными идеями для оснований светильников и найдите идеальный предмет для каждой комнаты в вашем доме.С таким широким выбором цоколей для ламп на продажу от таких брендов, как Meyda Lighting, Irvin's Country Tinware и Jubilee Collection, вы обязательно найдете то, что вам понравится. Делайте покупки в ламповых цоколях, таких как Meyda Lighting 10 "NOUVEAU / 6" HARP SET-UP или Pink Glass Ball Lamp Base, открывая для себя новые товары и дизайн для дома. Если вы хотите купить цоколи для ламп в Интернете или почерпнуть вдохновение для своего дома, на Houzz вы найдете именно то, что вам нужно.

Как заменить лампочку в цоколе настольной лампы

Настольная лампа Lindsay Art Glass Mermaid с освещенным цоколем + абажур из слюды с тропическими рыбками и водорослями, 1340 долларов США - ПРОДАНО Многие из наших светильников Art Glass имеют подсветку внутри цоколя, при этом трехпозиционный переключатель освещает только основание, только абажур или и то, и другое вместе.

Бесплатно заменим цоколь лампы в магазине.

Мы использовали осветительный цоколь в нашей старинной лампе почти каждый день в течение, может быть, 15-20 лет, и его лампочка еще не погасла, но если ее нужно заменить, принесите свою лампу, и мы заменим лампу. в цоколе лампы бесплатно.

Сделай сам

Если вы не можете принести лампу, вам помогут эти инструкции, или их можно взять с собой в местное место ремонта лампы:

Как заменить лампочку в цоколе освещенной лампы

Вам понадобятся обычные плоскогубцы и новая лампочка.Требуется лампа мощностью 7,5 Вт с цоколем канделябра.

1) Отключите лампу от сети!

2) Глядя на нижнюю часть лампы , вы увидите деревянное основание с отверстием для выхода шнура сбоку и большим отверстием в центре. Шнур питания исчезает в отрезке трубы с резьбой, выходящей из лампы в середине отверстия в центре деревянного основания. Протолкните шнур питания обратно через выходное отверстие к большему отверстию в центре основания. Вам нужно сделать петлю из лишнего шнура длиной около полутора футов (около 55 см).

3) Получив петлю , возьмите плоскогубцы и ослабьте стальную гайку на трубке с резьбой, выходящей из лампы. Между цоколем и лампой может быть гайка с накаткой диаметром 3⁄4 дюйма. Снимите эту гайку. После того, как гайки будут сняты с трубы с резьбой, вы сможете снять патрон в сборе с верхней части лампы, и тогда внутреннее патрон будет обнажено.

4) Выньте неисправную лампу и замените ее новой.

5) Удерживая верхнюю часть лампы в одной руке и перевернув ее, осторожно сдвиньте детали на место, убедившись, что все шайбы установлены правильно.Когда трубка с резьбой проткнет нижнюю часть лампы, замените гайку с накаткой и протолкните трубку через основание. Гайку с накаткой следует расположить так, чтобы она плотно прилегала к основанию, в то же время, когда колпачок плотно прилегает к лампе. Снова установите стальную гайку и осторожно затяните рукой. На этом этапе вы хотите убедиться, что ваза стоит по центру на основании, что переключатель на розетке находится спереди, а выход для шнура на основании находится сзади. Когда все будет на месте, осторожно затяните стальную гайку плоскогубцами, стараясь не затягивать так сильно, чтобы стекло не повредилось (несколько четвертей оборота).

6) Вытяните лишний шнур обратно через выход, убедившись, что шнур не перекручен.

7) Подключите лампу и включите ее.

цоколей от Hannah Murphy Лампы и абажуры

цоколи от Hannah Murphy Лампы и абажуры

Цоколи от Hannah Murphy Лампы и абажуры

Основания для настольных ламп, Основания для торшеров, Запасные части для ламп, Детали для ламп в наличии.Если сегодня его нет в наличии, мы обычно можем получите то, что ищете, в течение недели или 10 дней. Позвони, если ты ищите цоколь лампы, не показанный здесь. Посетите наши другие ссылки на главной странице другие детали ламп и красивые изготовленные на заказ абажуры и абажуры в викторианском стиле для настольных ламп, мостовых светильников и торшеры. Удовлетворение гарантировано.

Щелкните эту ссылку, чтобы просмотреть цоколи для ламп для Торшеры

Мы принимаем оплата кредитной картой напрямую.Любой другой платеж кредитной картой может быть через PayPal. Позвоните нам, чтобы сначала определить стоимость доставки и страховки.

Цены на металл есть взлетели, особенно латунь - текущие цены можно узнать по телефону

Без цен Показанные здесь включают стоимость доставки. Сначала позвони. 1-888-640-ЛАМПА (5267)

НАЖМИТЕ НА ИЗОБРАЖЕНИЯ УВЕЛИЧИТЬ

Многие из баз показанные ниже были сняты с производства производителями из-за высокой стоимости сырье.Некоторые производители не работают. Мы постоянно ищем новые источники поставок для удовлетворения постоянного спроса на высококачественные лампы баз, но это был медленный процесс. Мы продолжим обновлять наш сайт по мере появления каких-либо новых стилей.

Нажмите на картинку для увеличения

Основание из литого металла с отделкой под старину # 50829 46,00 долл. США

6 дюймов снизу, 3-1 / 4 дюйма высоты, 2 дюйма сверху

См. Соответствующий столбец по этой ссылке: Колонны для светильников

Щелкните эту ссылку, чтобы увидеть полную лампу, показывающую основание с колонной: Металл в викторианском стиле Основания лампы (деталь 21070D)

Тяжелая овальная основа из литой латуни # 5123 $ 59

Изысканные литые цветы и листья лилии на основе оригинального раннего Дизайн 20 века

Длина 8-3 / 4 дюйма, ширина 5 дюймов, высота 2-13 / 16 дюйма Посадочный диаметр 1 дюйм, скользящая труба 1/8 IP

Литое металлическое филигранное основание с четырьмя ножками

60414 25 долларов США.00 ПРОДАНО - Снято с производства

Зона сиденья 3-1 / 2 ", скользящая труба IP 1/8 (3/8"), антик. отделка, площадь основания 7-1 / 2 дюйма, отверстие для проводки в кромке,

Квадрат 28138 (остался только один) $ 55,00

1 дюйм сверху, 2-1 / 2 дюйма в высоту, 11 дюймов снизу

Квадрат 28132 (остался только один) 50 долларов.00

4-1 / 2 дюйма сверху, 2-1 / 2 дюйма в высоту, 11 дюймов снизу

Антиквариат $ 35,00 (один в наличии)

Штампованный "Hedco, Inc., NY 10, NY

Зона отдыха 4-1 / 8 дюйма с углублением на 3/4 дюйма. Отверстие для проводки в край. Низ 8 дюймов, высота 2-1 / 4 дюйма

Основания на фото выше полированные и лакированные Латунь (56629) 33 $.00

Основа на изображении ниже - необработанная, необработанная латунь (56622) $ 27,00

Для увеличения щелкните изображения

Основания из латуни 3/8 дюйма для Труба IP 1/8. 4-1 / 2 дюйма вверху, 5-1 / 2 дюйма внизу

У нас осталось по две штуки каждого вида.

Обе эти базы сняты с производства поставщиком.

Нажмите на любой картинке для увеличения в полный размер

Базы мини

Нажмите на картинку, чтобы увеличить

Красивая основа из литой латуни для ламп в викторианском стиле

3 вида отделки: необработанная, необработанная латунь, полированная и лакированная или Антиквариат

Нажмите на картинку, чтобы увеличить

# 10000

Основание викторианской эпохи из литой латуни, полированное и лакированное

Верхний диаметр 3 дюйма, общий диаметр 8-1 / 2 дюйма, 2-1 / 4 дюйма высокий, для трубы IP 1/8

Нажмите на картинку, чтобы увеличить

№ 10003

Красивая литая под давлением латунь, основание в викторианском стиле

Верхняя часть диаметром 3-5 / 8 дюйма (без утопления), высота 1-1 / 4 дюйма,

Общий диаметр 8 дюймов

Подходит для разъема No.10113 показано ниже

(Нажмите на картинку для увеличения)

Нажмите на картинку, чтобы увеличить

Литая латунь (без вставки из оникса) # 10005-56973

4-1 / 8 дюйма сверху, 7/8 дюйма в высоту, 7-3 / 4 дюйма в ширину

(верхняя часть без утопления)

Покрытие из необработанной латуни

Щелкните для увеличения картинки

Ручное нанесение античной отделки

# 10010 (ранее 56896)

Латунь, необработанная

верхняя часть 5-1 / 4 дюйма (не утопленная), высота 1-3 / 8 дюйма, внешний диаметр 9 дюймов, IP 1/8 отверстие

Латунь полированная и Лакированный

Латунь, отделка под античный сатин

Нажмите на картинку, чтобы увеличить

# 10012

Светильник в викторианском стиле база

5 "литой Латунь

Основание, высота 1-3 / 4 дюйма, верх 2-3 / 8 дюйма, без углубления

Необработанная латунь

Нажмите на картинку, чтобы увеличить

# 10013

Основание из литой латуни в викторианском стиле, полированное и лакированное. 2-13 / 16 "верх, утопленный, общий диаметр 8", 1-1 / 8 " высокий. Для трубы IP 1/8

Подходит к разъему № 10110, показанному ниже

Отделка из латуни под старину - добавьте 9 долларов США

Нажмите на картинку для увеличения

# 10014 Показано прибылей и убытков с ониксом (не входит в комплект)

# 10014 Отчет о прибылях и убытках без оникса

Нажмите на картинку, чтобы увеличить

# 10014 с античной отделкой ручной работы 85 $.00 каждый

# 10014 Прибыли и убытки 78,00 $

Основание из литой латуни в викторианском стиле, полированное и лакированное, диаметр 3-5 / 8 " верхняя, не утопленная

Наружный диаметр диаметром 9-1 / 2 дюйма,

1-3 / 4 "высота

Подходит для соединительных колец 10112 и 10113, показанных ниже

Нажмите на картинку, чтобы увеличить

Щелкните изображения, чтобы увеличить в полный размер

Щелкните изображения, чтобы увеличить в полный размер

Соединительные кольца

Эти кольца предназначены для показанных выше оснований с углубленным сиденьем.

Одно из этих колец вставляется между нижним основанием и нижняя часть лампы (шрифт), как в лампах «Унесенных ветром».

Подъемная плита или основание, необработанная латунь

Отсутствие проводов в повышающих основаниях

Эти ступенчатые подставки высотой в полдюйма можно "сложены" на одной из оснований, показанных выше, чтобы заполнить зоны отдыха и поместите цоколь лампы на плоскую поверхность.

Так как они бывают только из незавершенной латуни, мы предлагаем "антикварный" обе части, чтобы соответствовать. Они не доступны из полированной латуни.

Нажмите на картинку для увеличения

Основания из высококачественной латуни, полированные и лакированные, для трубы 1/8 дюйма

(верхняя часть без утопления)

Звоните, чтобы узнать актуальные цены

S940

S945

S950

S955 (Снято с производства)

Твердой латуни Вставить основы

Нажмите на любой картинке для увеличения в полный размер

# 61488 Матовая латунь

5-3 / 4 "верхняя зона отдыха, 7" нижний диаметр, один высота в дюймах

НАЖМИТЕ ИЗОБРАЖЕНИЯ ДЛЯ БОЛЬШИХ ФОТОГРАФИЙ

ВСЕ ОСНОВАНИЯ ДЛЯ РЫБООБРАЗНЫХ ОСНОВ БЕЗ НАЛИЧИЯ - НЕТ НА СКЛАДЕ

Основания для рыбных ножек (для ламп Capodimonte или других настольных ламп)

Квадратные основания для настольных ламп

Нажмите на картинках для увеличения

# 50381 49 долларов.00

Литой металл, отделка из античной латуни, 2 дюйма в высоту, квадрат 6-1 / 2 дюйма, для трубы IP 1/8

Соответствующий столбец № 50380 47,00 $

11-1 / 2 дюйма высотой, для трубы 1/8 IPS

E5700 Полированная литая латунь $ 79,00

Квадрат 6-3 / 4 "x 6-3 / 4", высота 1-7 / 8 ", с резьбой 1/8 дюйма в секунду труба, с отверстием для шнура.

Отделка античной латуни - Добавить $ 9

Нажмите фото, чтобы увеличивать до полноразмерных страниц каталога и изображений.

Прекращено - Нет в наличии.

58125 Литой металл с античной отделкой

Нижний диаметр 6-1 / 4 дюйма, верхняя вставка 2-1 / 4 дюйма, Высота 3 дюйма, для настольной лампы 1/8 размера трубы IPS.

# 0702 49,00 $

4–1 / 8-дюймовая верхняя зона отдыха, литая металлическая отделка под старину, 7-дюймовая нижняя часть спред

(9 дюймов по диагонали, фут к футу) с ночью светлая дыра.

(такая же форма и стиль, как M129, НО МЕНЬШЕ)

Нажмите на картинку для увеличения

* * * * * * * * * * * *

M129 Снято с производства - Нет на складе

Нажмите на картинку для увеличения

Верхняя зона отдыха 5 дюймов до внутреннего края кольца; 6 дюймов до внешнего края верхняя

Литой Металлические цоколи с отверстием для пигтейла нижнего света - для настольных ламп

Винтажное основание из литого металла, зона отдыха 4–1 / 8 дюйма 29 долларов США.00

Поз. B

Для увеличения щелкните по картинке

50423 с отверстием для ночника

Литой металл, посадочный диаметр 4-1 / 8 дюйма, высота 2 дюйма, ширина 6 дюймов, (Диагональ 7-1 / 2 дюйма, фут к футу) $ 39,00

Для увеличения щелкните по картинке

Для увеличения щелкните по картинке

50424PL

Вставка 4 дюйма, ширина 8 дюймов, высота 2-1 / 8 дюйма

Литой металл, покрытие из латуни и лакировка 44 $.00 два осталось в наличии

50428

Нажмите на картинку, чтобы увеличить в полный размер

44,00 $

Вставка 4 дюйма, ширина 8 дюймов, высота 2-1 / 8 дюйма

(аналогично, за исключением более тяжелых условий эксплуатации, чем у 50424)

60432 снято с производства - Нет в наличии

Нажмите на картинку, чтобы увеличить

Литой Основа из латуни в восточном стиле

3-1 / 2-дюймовая верхняя зона отдыха (плоская - не встраиваемая)

Полированная и лакированная поверхность

(согнутые ноги на расстоянии 4 дюймов)

Нажмите на картинку, чтобы увеличить

Литой Основа из латуни в восточном стиле

Верхняя зона отдыха 4-1 / 2 дюйма (плоская - не встраиваемая)

Матовая латунь

Нажмите на картинку, чтобы увеличить

Такой же стиль, как показано выше

* * * * * * * * * * * * *

Эта база снята с производства во всех размерах.

У нас в запасе есть еще один с 5-1 / 2-дюймовым сиденьем $ 54,00

Fine Quality Oriental Основание из цельной латуни Style

Нажмите на картинку для увеличения.

Позвоните, чтобы узнать цены

Львиная нога Базовые конфигурации

"Львиная лапа" - основа из высококачественной латуни, состоящая из четырех частей. Узел для светильников с IPS-трубкой размером 1/8. Примечание: Эти детали можно модифицировать для установки на трубу торшера 1/4 IPS путем просверливания. центральное отверстие больше.

нажмите на картинках для увеличения изображения

E-5310 Только основание, ширина 9-1 / 2 дюйма, высота 2-1 / 2 дюйма, Зона отдыха 4-1 / 2 дюйма.

E-5350 Круглая колонна 4 "

E-5351 Чашка центральной колонны

E-5165 Центральная крышка основания

Не показано: Вес погрузчика 2 фунта для под основанием

нажмите на картинку для увеличения

Тусклый цвет, показанный выше, Необработанная латунь; блестящие детали полированы и покрыты лаком - добавить 10 долларов за штуку.Античная отделка добавит 9 долларов за штуку.

Все в наличии латунь необработанная

ПРОДАНО - снято с производства. Это была очень популярная, красивая база. Мы ищем новый поставщик.

M1844 Литой металл, отделка из античной латуни, диаметр 7 дюймов, 2 дюйма высокий, посадочный диаметр 5-1 / 4 дюйма, скользящая труба 1/4 IPS

Основания для деревянных ламп - натуральный палисандр, клен

Палисандр натуральный цены стремительно растут из-за сокращения предложения сырых материал.

Остерегайтесь подделок - некоторые компании продают гораздо более дешевые породы деревянных основ с отделкой из розового дерева применяется, но все еще называют их "Палисандр" базы.

ПРИМЕЧАНИЕ: S-1208 5-дюймовый гостиный уголок Lotus Stand - Снято с производства

Другие размеры в наличии - большая часть в наличии

нажмите на картинку, чтобы увеличить

Резные китайские подставки из дерева с морилкой

(НЕ Подлинный Палисандр)

* * * * * * * * * * * * * *

Нажмите на картинку для увеличения

61167 Зона отдыха 5 дюймов $ 25

61171 Зона отдыха 6 дюймов $ 35

61224 Морилка из розового дерева, 5 дюймов, зона отдыха $ 29

* * * * * * * * * * * * * * *

Нажмите на картинку для увеличения

Китайские деревянные основы - Палисандр, восковая отделка - Без центрального отверстия

Посадочный диаметр 5-1 / 4 дюйма # 1035 $ 15.00

Посадочный диаметр 5-1 / 2 дюйма # 1036 16,00 $

Посадочный диаметр 5-3 / 4 дюйма # 1037 18,00 $

Посадочный диаметр 6 дюймов # 1038 20,00 $

Нажмите на картинку для увеличения

Орех, лакированная отделка (ограниченное предложение)

На складе

НАЖМИТЕ ИЗОБРАЖЕНИЯ ДЛЯ БОЛЬШИХ ФОТОГРАФИЙ

Основание и колонна настольной лампы "Lily Pad", литье металл, отделка из состаренной латуни.

Основание # 50436 Высота 3 дюйма, диаметр 9-3 / 4

Колонна # 50446 12 дюймов, скользящие 1/4 IPS

НАЖМИТЕ ИЗОБРАЖЕНИЯ ДЛЯ БОЛЬШИХ ФОТОГРАФИЙ

Щелкните эту ссылку, чтобы просмотреть цоколи для ламп для Торшеры

К для заказа или получения дополнительной информации звоните по телефону

Ханна Мерфи

Деревообрабатывающий завод

Toledo, WA 98591

1-888-640-ЛАМПА (5267) бесплатный звонок (Тихоокеанский часовой пояс)

Позвоните сначала, чтобы получить стоимость доставки и наличие товаров.

Вернуться на главную

(вот где все остальные ссылки расположены)

Справочник по типам и стилям абажура

Путешествовать по миру ламп и абажуры может быть непростым делом. Вы влюбились в цоколь лампы, но теперь вам нужно выбрать абажур к нему.С чего начать? Вы можете просмотреть каждый абажур и примерить его с лампой, но это а) отнимает много времени и б) невозможно, если вы покупаете в Интернете. Мы делимся нашим экспертным руководством по измерению размеров абажура и советами по выбору лучших размеров абажура, которые гарантированно помогут вам найти идеальный размер.

Абажур какого размера лучше всего подходит для настольной лампы?

Чтобы найти абажур лучшего размера, начните с измерения самой лампы с помощью рулетки (или линейки).Высота измеряется от основания лампы до нижней части стержня, чтобы стержень и патрон лампы не учитывались при измерении. Запишите высоту (обозначена как c) и ширину (d). При измерении размера абажура следует помнить три золотых правила:

Конечно, из каждого правила есть исключения. Сохранение пропорций жизненно важно, чтобы ваша лампа не затмевала гигантский абажур и не разбалансировала маленький. Если ваша лампа находится между двумя размерами абажура, выберите больший из двух, так как пропорционально он работает лучше и будет распределять больше света.Слишком маленький для лампы абажур смотрится скупо!

Абажур какого размера лучше всего подходит к торшеру?

Торшеры немного сложнее, когда дело доходит до определения необходимого размера и формы абажура. Часто они бывают высокими и узкими, поэтому по форме они подходят под барабанные, ампирные, прямоугольные или квадратные абажуры. Чтобы определить, какой размер абажура вам нужен для торшера, измерьте высоту цоколя лампы от низа до верха стержня лампы, затем разделите на четыре, чтобы получить приблизительную высоту абажура.Не забывайте учитывать, сколько места у вас есть вокруг тени - вы всегда можете уменьшить ее, если она слишком близко к другим предметам мебели, - а также доверяйте своему глазу.

Как высоко или как низко должен сидеть мой абажур?

Абажур идеального размера должен скрывать находящуюся под ним фурнитуру, не задевая сам цоколь лампы. Помните, где вы будете располагать лампу в комнате - будет ли вокруг нее достаточно места, или она будет находиться в непосредственной близости от стены, предмета мебели или рядом с дорожкой, на которую часто ходят шаги? Если у него ограниченное пространство, имеет смысл выбрать один с узким профилем и сочетать его с таким же узким оттенком, тогда вероятность его повреждения или опрокидывания снижается.

Какой абажур подойдет к вашей лампе?

Теперь вы определились с подходящим размером абажура, вам нужно выбрать правильную форму. От классической формы ампирного оттенка до более современного прямоугольного стиля - есть широкий выбор (и слишком большой выбор иногда может быть плохой вещью). Общее эмпирическое правило заключается в том, что вы должны стремиться отражать форму основания абажура. Если основание прямое, квадратное или прямоугольное, абажур должен отражать прямые линии и быть квадратным или прямоугольным.Если основание сужающееся или круглое, абажур должен быть наклонным или закругленным, т.е. ампир, барабан или конус. Лампы-колонны - исключение из правил, так как подходят к любой форме абажура.

Какой самый лучший цвет абажура?

Цвет вашего абажура может меняться в зависимости от времени года, а также от вашего личного вкуса и декора комнаты, в которой он будет жить. Весной и летом выбирайте бледные нейтральные оттенки, такие как кремовый. и крем, а с наступлением осени переключитесь на более темные цвета.Абажур натурального цвета хорошо смотрится круглый год и подойдет к любой цветовой гамме, поэтому это безопасный выбор, если вы не знаете, какой цвет выбрать. Если цоколь вашей лампы имеет много цветов, выбор одного из них и выделение этого цвета в абажуре также может выглядеть очень эффектно.

Какой лучший материал для абажура?

В зависимости от стиля абажура одни ткани имеют больше смысла, чем другие. Если вы ищете простой абажур, вам подойдет абажур из карточки , хлопка или льна .Они работают круглый год, поэтому, если вы не собираетесь менять абажуры сезонно, они будут очевидным выбором. Для чего-то более элегантного, шелк - прекрасная альтернатива и лучший выбор ткани для плиссированного абажура. Стиль и материал самой лампы также могут повлиять на ткань, из которой изготовлен абажур. База с гладкой поверхностью может потребовать контрастного абажура с большим количеством текстуры и деталей; Точно так же абажур, похожий на основание, помогает унифицировать лампу.

Какой узор лучше всего подходит для абажура?

Если вы склонны проявлять осторожность, когда дело доходит до использования смелых узоров в своем домашнем декоре, сейчас у вас есть шанс поэкспериментировать с любимым дизайном, используя узорчатый абажур. Для простых цоколей, таких как традиционный стиль колонны, узорчатый абажур может привлечь внимание к ранее ничем не примечательной лампе. Не позволяйте абажуру конкурировать с цоколем лампы; Для создания эффектного цоколя лампы с несколькими цветами требуется более приглушенный абажур, поэтому он остается в центре внимания.Наши ручные узорчатые абажуры хорошо сочетаются с множеством дизайнов ламп. Большинство тканей, используемых для наших абажуров, также используются для подушек, поэтому ваш абажур легко сочетается с другими аксессуарами по согласованной схеме.

Как подобрать абажур?

При установке абажура дождитесь дневного света и убедитесь, что лампа выключена. Во-первых, вам нужно будет проверить установку вашего нового абажура. Большинство наших абажуров либо имеют дуплексный фитинг и требуют держателя абажура (для обеспечения стабильного использования), либо имеют фиксированный фитинг с переходным кольцом, что делает абажур совместимым с патроном E14 или E27.

Если для вашего абажура требуется держатель абажура, отвинтите кольцевую крышку гнезда, расположенную в верхней части цоколя лампы. Оберните меньшее кольцо держателя абажура на шейке основания лампы, затем закрутите крышку на место, чтобы она надежно закрепилась. Как только это будет установлено, вы можете вкрутить выбранную лампочку. Абажуры с дуплексной арматурой просто опираются на держатель абажура и не предназначены для непосредственного крепления к основанию.

Если ваш абажур имеет фиксированное крепление, держатель абажура не нужен.Прикрепите абажур непосредственно к основанию с помощью прилагаемой крышки розетки. Затем вы можете вкрутить любую лампочку по своему усмотрению.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
