Плакаты по электробезопасности: указательные, предупреждающие, запрещающие

Электрический ток сопряжен с повышенной опасностью, поэтому любые действия на линии должны проводиться с соблюдением мер предосторожности. Чтобы оповещать людей и рабочих, используют плакаты и знаки безопасности в электроустановках. Они отличаются по содержанию, размерам и назначению, а также сфере применения.

Содержание

1. Для чего нужны плакаты и знаки электробезопасности
2. Разница между знаками и плакатами
3. Порядок установки
4. Требования
5. Классификация по назначению
6. Предупреждающие плакаты и знаки
7. Предписывающие
8. Запрещающие
9. Указательные
10. Вспомогательные

Для чего нужны плакаты и знаки электробезопасности

Броские цветные картинки и изображения с пояснительными символами называются знаками/плакатами безопасности. Их задача – предупреждать о потенциальной опасности электрического оборудования. Некоторые из них напрямую запрещают выполнение определенных действий, другие дают информацию, третьи призывают к каким-либо действиям.

Рабочий персонал электроустановок всегда должен быть обеспечен средствами защиты и подобными плакатами, что создает максимально безопасные условия труда. Выездные бригады имеют при себе переносные знаки. Их изготавливают согласно ГОСТу без маркировок и нумерации.

Разница между знаками и плакатами

Основное отличие плакатов по электробезопасности от знаков заключается в назначении.

Знаки информируют окружающих о постоянных факторах, например, предупреждают персонал о случайном прикосновении к токоведущим конструкциям. Для их расположения используют специально отведенные места.

Плакаты вывешивают по назначению, в удалённом от опасности месте. Они содержат короткие пояснительные надписи и предупреждают рабочий персонал о возможной опасности. Либо разрешают проведение работ в конкретной зоне.

Валера

Голос строительного гуру

Задать вопрос

Чтобы знаки/плакаты не оставались незамеченными, их обязательно рисуют контрастными либо сигнальными оттенками, плохо сочетаемыми между собой. Например, желтый и чёрный, синий и белый, белый и красный. Такие средства безопасности требуют определенных правил хранения, транспортировки и эксплуатации. Надписи должны быть чистыми, сухими, без видимых повреждений и искажений.

Порядок установки

При подготовке к работе на месте со снятием напряжения в строго определенном порядке специалисты электроустановок выполняют следующие действия:

1. отключают питание и принимают меры по предотвращению его подключения в случайном порядке;
2. устанавливают запрещающий знак/плакат на приводах ручных и дистанционных ключей;
3. проверяют отсутствие напряжения в токоведущих узлах, которые подлежат заземлению для защиты рабочего персонала и прохожих людей от поражения электрическим током;
4. накладывают заземление, и вывешивают указательные таблички с соответствующей надписью «Заземлено»;
5. при необходимости ограждают места возможного проникновения посторонних людей в опасные для жизни зоны;
6. вывешивают предупреждающие и заземляющие плакаты на оставшиеся токоведущие области, по-прежнему оставшиеся под высоким напряжением.

В зависимости от места установки, материалов изготовления, размеров знаки и плакаты должны соответствовать стандартным требованиям.

Требования

Наклейка на металлическом электрощите

Знаки электробезопасности производятся из металла или диэлектрических материалов. Их можно прорисовывать краской либо покрывать плёнкой с готовым изображением. В первом случае за основу берут металл.

Если необходимо оставить табличку или знак на поверхности из камня, бетона, дерева, установка изделия, покрытого плёнкой, нецелесообразна, требуемую надпись наносят краской с помощью трафарета. Если это металл, здесь может использоваться клейкая плёнка.

Плакаты и знаки бывают переносными либо стационарными. Переносные средства безопасности устанавливают в разное время и убирают по окончании работ. Стационарные таблички ставят либо рисуют на ограждениях.

Габариты информационных средств передачи могут быть увеличены или уменьшены в соответствии к размерам, прописанным в ГОСТе. Например, кратно двум к одному, четырём к одному. Плакаты старого образца разрешается заменять аналогами по истечении срока годности или по мере изнашивания.

Классификация по назначению

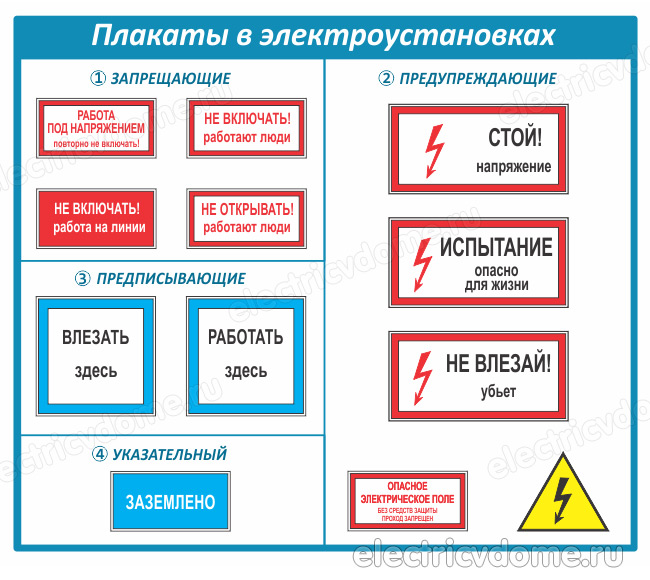

В зависимости от назначения плакаты и знаки классифицируют на несколько больших групп:

• Запрещающие. Накладывают строгий запрет на эксплуатацию коммутационного оборудования, чтобы не допустить случайного подключения напряжения во время проведения ремонтных или монтажных работ.
• Предупреждающие. Устанавливаются в местах повышенной опасности, например, о запрете приближения к зоне электрополя без средств защиты.
• Предписывающие. Задача данных плакатов/знаков – указать персоналу, где находится подготовленная зона, отвечающая всем нормам безопасности.
• Указывающие. Это средства, которые сообщают о наложении переносного заземления.

Предупреждающие плакаты и знаки

Данные средства безопасности разработаны ГОСТом и имеют свою нумерацию, указанную в приложении:

• 5. Треугольный желтый знак с зигзагообразной стрелкой по направлению вниз. Имеет чёрную рамку.
• 6. Монохромный знак со стрелкой. Наносится несмывающейся краской на различные ограждения, столбы, бетонные плиты и пр.
• 7. Плакат, предупреждающий об опасном приближении к электроустановке. Имеет стандартные размеры 300*150 мм. Выполняется яркой красной рамкой и стрелочкой, направленной вниз, а также чёрными буквами на белом фоне. Может устанавливаться на временные ограждения, проходы, а также в других местах, доступ к которым опасен поражением током.
• 8. Плакат, предупреждающий о проведении испытаний и проверки электрического оборудования/установок.
• 9. Предупреждает персонал об угрозе для жизни при подъеме к высотной зоне. Например, когда близлежащая конструкция находится под высоким напряжением.

Также есть плакаты под номером 10. Их печатают красными буквами, окаймлёнными стандартной красной рамкой и белой окантовкой. Устанавливаются такие средства в местах с повышенным напряжением.

Предписывающие

Данные знаки/плакаты также пронумерованы согласно ГОСТу. Это два вида плакатов:

• 11. Предписывающие работать в конкретном месте «Работать здесь».
• 12.Обозначающие безопасный путь к рабочей зоне «Влезать здесь».

Выполнены они черными буквами на белом фоне и окаймлены синей рамкой. Также это может быть круг, выполненный в белом цвете на светло-зеленом фоне.

Запрещающие

Данные виды плакатов по электробезопасности включают в себя четыре типа:

• Запрет на включение коммутационного оборудования, отвечающее за питание электрических установок. Надпись выполняется яркой краской на белом фоне и обрамляется рамкой.
• Запрет на подключение линии электропередач. Это красная табличка с белыми буквами.
• Запрет на применение запорной арматуры, подачу рабочей среды в трубопровод. Выполняется красными литерами на белом фоне и также обрамляется красной рамкой.
• Запрет на активацию режима включения после отключения ЛЭП. Выполнена красными буквами на белом фоне в красной рамке. Ставится на ключи подачи питания на линии передач, подлежащие ремонту в данный момент.

Запрещающие знаки имеют размер 100*50 мм, 200-100 мм либо 50*100 мм. Такие средства накладывают прямой запрет на любые манипуляции с электрическими устройствами.

Указательные

В данной группе находится только один плакат, который определяет место заземления. Исполнен на синем фоне белыми крупными буквами без рамки. Типовой размер 50*100 или 100*200 мм. Такое средство помещают в зонах контроля за коммутационными системами, что позволяет обеспечить подачу напряжения в места с наложенной защитой.

Вспомогательные

Это таблички, предназначенные для информирования. Например «Посторонним не входить». Если речь идёт о ремонте, то могут быть установлены переносные таблички с надписью «380 В» либо «»В работе», «Высокое напряжение».
