Какие изоляторы бывают по материалу изготовления: Электрические изоляторы — типы, назначение и применение

Типы изоляторов воздушных линий электропередачи

12.11.201920.02.2023 Админ.

Для закрепления проводов воздушных линий электропередач на опорах выпускаются и используются специальные диэлектрические изделия, называемые изоляторы. Про типы изоляторов воздушных линий электропередачи пойдёт речь в этой статье. В статье использованы материалы Компании «БИНАБИ», занимающейся поставкой высоковольтного оборудования, кабельно–проводниковой продукции, арматуры для СИП и ВЛ. Сайт компании https://binabi.ru/izolyatory/.

Что такое изоляторы

Изоляторы в аббревиатуре обозначений и маркировок этих электротехнических изделий обозначаются буквой «И».

Нужны изоляторы для изолированного крепления проводов линий электропередачи или проводов контактных сетей или шин и проводов в распределительных устройствах.

В основном используются для не изолированных проводов типа АС в ЛЭП и электротехнических шин ШМТ. Могут использоваться для крепления изолированных проводов СИП в ВЛИ.

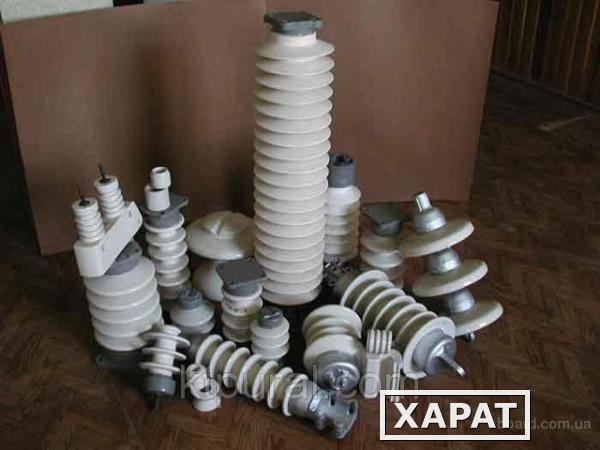

Типы изоляторов по материалам

Для изготовления этих изделий используют довольно банальные, но от этого не менее функциональные и надёжные диэлектрические материалы: стекло, фарфор и полимеры. Последние из-за ряда особенностей композитного материала не используются на воздушных линиях электропередачи свыше 220 кВ.

Итак, по материалу изоляторы ВЛ могут быть:

• Стеклянными;
• Фарфоровыми;
• Полимерными.

Изоляторы из стекла

Сразу отметим, что изоляторы из стекла стоят дороже аналогичных изделий из фарфора, но имеют перед ними ряд преимуществ.

Так как стеклянные изоляторы прозрачны и на них легко визуально обнаружить повреждения, в том числе внутренние, изолирующих тарелок. Это позволяет не проводить частых испытаний напряжением и упрощает обслуживание ЛЭП и строительство подстанции.

Фарфоровые изоляторы

Традиционные изоляторы не меняющиеся уже много лет. Имея все необходимые характеристики: диэлектрика, абсолютная прочность на изгиб, не горючесть, водонепроницаемость, «равнодушие» к ультрафиолету, они имеют преимущество по цене.

К недостаткам относим повышенную хрупкость, которая усиливает требования по безопасной упаковке и транспортировке.

Полимерные изоляторы

Изоляторы из композитов пока не используются в линиях электропередачи свыше 220 кВ. Это связано со всеми недостатками присущими полимерам.

Они изгибаются при продольных нагрузках;

• Боятся ультрафиолета;
• Стареют со временем;
• От температуры теряют механическую прочность;
• Скрытые дефекты полимерных изоляторов трудно обнаружить.

Типы изоляторов по назначению

Кроме деления изоляторов по материалу изготовления, есть типы изоляторов по назначению. Это изоляторы:

• Штыревые;
• Подвесные;
• Опорные;
• Проходные;
• Стержневые.

Изоляторы штыревые (ИШ)

С помощью штыревых изоляторов неизолированные провода АС и изолированные провода СИП-3 крепят к траверсам опор.

Подвесные изоляторы (ПС, ПСД, ПСВ)

Данные изоляторы подвешивают на опоры ВЛЭП для крепления методом подвеса проводов и кабелей. Чаще изготавливают из закалённого стекла.

Опорные типы изоляторов (ИО, ИОР, СА, ОНШП)

Данные изоляторы используют в распределительных установках и другом электрооборудовании для закрепления токопроводящих элементов. Работают на участках от 6 до 35 кВ.

Проходные типы изоляторов (ИП, ИПУ)

При необходимости провести провод или шину через стену, например, на вводе в подстанцию, используют проходные изоляторы.

Стержневые типы изоляторов (ИС, ИОС)

Опорно–стержневые (ИОС) и стержневые (ИС) изоляторы используются на электрических станциях и подстанциях напряжений больше 1000 Вольт. Изготавливаются из фарфора или стекла. Монтируется вертикально, имеет характерные винтовые ребра. Фото выше в опорных изоляторах.

Изоляторы для частного дома

Существуют отдельные типы изоляторов используемых в электрике частного дома. Например,

Изоляторы керамические для открытой проводки в стиле «Ретро».

Керамические изоляторы для электрического ввода в дом, монтируются на крюках или траверсах.

Заключение

Типы изоляторов воздушных линий электропередачи насчитывают десятки наименований. Выбирать изоляторы нужно по напряжению линии, и месту использования, включая климатические условия и загрязнение среды.

©ehto.ru

Еще статьи

Линии электропередачввод электричества в дом со столба, выбор опоры лэп, линейная арматура для провода сип, линии электропередач участка, ссылка

Какие бывают изоляторы ВЛ и для чего они предназначены?

Вы, наверное, замечали, что провода ЛЭП закреплены на опорах на гирляндах из фарфоровых или керамических тарелок. Эти тарелки называется изоляторами. Они несут как изолирующую, так и монтажную роль механического крепления. Изоляторы воздушных линий электропередач бывают разными, в зависимости от расположения, места применения и напряжения линии, которую они держат. В этой статье мы рассмотрим виды электрических изоляторов и их назначение.

• Характеристики изоляторов
• Конструкция
• Различие по материалу исполнения
• Типы по конструкции и назначению

Характеристики изоляторов

Электрический изолятор – это изделие, предназначенное для крепления провода, кабеля или шины на несущей конструкции линии электропередач и предотвращения её пробоя на землю. Они бывают разных видов и изготавливаются из диэлектрических материалов – фарфора, стекла и полимеров.

Так как электрическое предназначение изоляторов – обеспечить изоляцию проводника от несущей конструкции, то основными характеристиками являются:

• Сухоразрядное напряжение – напряжение, при котором наступает искровой разряд по поверхности в сухом её состоянии при нормальных условиях окружающей среды.
• Мокроразрядное напряжение – то же самое, но под дождем, если его струи попадают на изолятор под углом в 45 градусов. Сила дождя при этом равна 5 мм/мин, удельное объемное сопротивление воды — 9500-10500 Ом*см (при 20°С).  Так как вода проводит электрический ток – мокроразрядное напряжение всегда ниже сухоразрядного.
• Пробивное напряжение – напряжение, при котором наступает пробой тела изолятора между стержнем и шапкой (для подвесных изделий). Стержень и шапка при этом являются электродами.

Конструкция

Конструктивно все электрические изоляторы различаются способами крепления к несущей конструкции и крепления кабеля. Главной задачей этого изделия является предотвращение электрических разрядов, для этого они выполняются в виде тарелок или стержней с ребрами. Эти ребра нужны для того, чтобы разряд развивался под углом к силовым линиям поля. На рисунке ниже вы видите примеры типовых изделий разных форм и конструкций:



Различие по материалу исполнения

Чтобы рассмотреть классификацию видов и типов изоляторов нужно сначала разобраться, как их различают. Итак, в первую очередь они классифицируются по материалу изготовления:

1. Фарфоровые.
2. Стеклянные.
3. Полимерные.

Фарфоровые можно назвать классикой, такие применялись раньше даже при наружной проводке в домах. Обычно они белого цвета, но могут быть и других цветов. Такие можно увидеть на разных электроустановках. Достоинством является то, что они выдерживают большие нагрузки на сжатие, обладают хорошими диэлектрическими свойствами.

Однако они бьются и ломаются. Отсюда возникает необходимость регулярной проверки их целостности, а часто для этого приходится отключать электроустановку и вытирать с них масло, пыль и другие загрязнения. Также проблемой является их большой вес.

Стеклянные, хоть и боятся ударов, но для контроля их целостности достаточно визуального осмотра, что можно провести и без отключения напряжения. В настоящее время в воздушных линиях электропередач, в качестве подвесных изоляторах они вытесняют керамику, в том числе и потому что меньше весят, а также в производстве дешевле.

Полимерные используются в помещении, на улице редко, в качестве исключения. Можно иногда увидеть опорные изоляторы из полимеров на ВЛ 10 кВ или других напряжений средней величины, но редко, или на неответственных линиях. Это обусловлено тем, что с течением времени и под действием УФ-излучений они стареют, внутренняя структура распадается и ухудшаются их электрические и механические характеристики.

Однако для оборудования, которое доступно для регулярного обслуживания и ремонта они применяются часто. Например, это могут быть опорные изоляторы шин в трансформаторных подстанциях и распределителях.

Типы по конструкции и назначению

По конструкции выделяют три основных разновидности изоляторов ВЛ:

• штыревые;
• подвесные линейные;
• опорные и проходные.

Штыревые относятся к линейным изоляторам. Используются в ЛЭП до 35 кВ. В том числе на линиях 0,4 кВ. Этот тип исполнения цельный, на нем есть канавка для закрепления провода и отверстия для установки на траверсы, крюки, штыри.

Интересно: на ВЛ от 6 до 10 кВ используют одноэлементные изоляторы, а на 20-35 – из двух элементов.

Подвесные используются на высоковольтных воздушных линиях напряжением 35 кВ и больше. Они бывают двух типов поддерживающими (стержневыми) и натяжными.

Натяжные тарельчатые изоляторы работают на растяжение и удерживают линию на опоре, монтируются под углом. Конструктивно они выполнены в виде фарфоровой или стеклянной тарелки. В нижней части обычно выступает стержень с расширяющейся шляпкой. Сверху расположена металлическая крышка с отверстием специальной формы, такой чтобы в ней можно было закрепить нижний стержень. Таким образом происходит унификация и вы можете набрать в гирлянду столько изоляторов, сколько нужно для достижения нужных номинальных напряжений пробоя. Такая гирлянда получается гибкой, она удерживает линии электропередач на опоре.

На промежуточных опорах устанавливают подвесные стержневые изоляторы. Они выполнены в виде опорного стержня, на его концах металлические части для крепления к опоре и проводам. Они устанавливаются вертикально и провод ложится на них – это и есть основное отличие от предыдущих. Также они отличаются тем, что натяжные изоляторы выдерживают больший вес, поэтому могут использоваться на опорах, расположенных дальше друг от друга.

Интересно: на ответственных участках и для повышения надежности монтажа ЛЭП могут использоваться сдвоенные гирлянды натяжных изоляторов.

Опорные и проходные изоляторы уже являются станционными, а не линейными. Этот вид так называется потому что используется внутри электростанций и трансформаторных подстанций. Изготовляются из полимеров или фарфора. Опорные используют для крепления токопроводящих шин к заземленным конструкциям, например, корпусу трансформаторов или внутри вводных и распределительных электрощитов.

Маркировка изоляторов всех разновидностей подобная, обычно она содержит сведения о типе изделия и номинального напряжения линии, например:

Для того чтобы провести кабель или шину через стену используются проходные изоляторы. Эта разновидность изделий с полым телом, в котором расположена токоведущая часть.

Для повышения изолирующих свойств может иметь дополнительно масляный барьер или маслобумажную прокладку. Такой тип изоляторов позволяет прокладывать линию до 110 кВ. Бывают и другого типа – без токопровода внутри, просто диэлектрический полый цилиндр с отверстием, который надевается на кабель.

На это мы и заканчиваем нашу статью. Теперь вы знаете, какие бывают изоляторы для воздушных линий электропередач и где применяется каждый вариант исполнения!

Материалы по теме:

• Как установить электрический столб на участке
• Монтаж электропроводки в ретро-стиле
• Как изолировать провода
• Арматура для монтажа СИП кабеля

Опубликовано 21.07.2018 Обновлено 21.07.2018 Пользователем Александр (администратор)

Изоляционные материалы | Министерство энергетики

Энергосбережение


Изоляционные материалы охватывают весь спектр от объемных волокнистых материалов, таких как стекловолокно, каменная и шлаковая вата, целлюлоза и натуральные волокна, до жестких пенопластовых плит и гладкой фольги. Объемные материалы сопротивляются кондуктивному и, в меньшей степени, конвективному тепловому потоку в полости здания. Жесткие пенопластовые плиты задерживают воздух или другой газ, препятствуя тепловому потоку. Фольга с высокой отражающей способностью в лучистых барьерах и отражающих системах изоляции отражает лучистое тепло от жилых помещений, что делает их особенно полезными в прохладном климате. Также доступны другие менее распространенные материалы, такие как цементные и фенольные пены, вермикулит и перлит.

Узнайте о следующих изоляционных материалах:

• Стекловолокно
• Минеральная вата
• Целлюлоза
• Натуральные волокна
• Полистирол
• Полиизоцианурат
• Полиуретан
• Перлит
• Цементная пена
• Фенольная пена
• Изоляционные покрытия

Стекловолокно

Стекловолокно состоит из очень тонких стеклянных волокон и является одним из самых распространенных изоляционных материалов. Он обычно используется во многих различных формах изоляции: одеяло (маты и рулоны), насыпной материал, а также доступен в виде жестких плит и изоляции для воздуховодов.

В настоящее время производители производят изоляционные материалы из стекловолокна средней и высокой плотности, которые имеют несколько более высокие значения R , чем стандартные войлочные материалы. Более плотные изделия предназначены для изоляции помещений с ограниченным пространством полостей, например, потолков собора.

Войлок из стекловолокна высокой плотности для каркасной стены размером 2 на 4 дюйма (51 на 102 миллиметра [мм]) имеет значение R-15 по сравнению с R-11 для типов «низкой плотности». Войлок средней плотности предлагает R-13 для той же толщины. Войлок высокой плотности для каркасной стены размером 2 на 6 дюймов (51 на 152 мм) предлагает R-21, а войлок высокой плотности для пространства 8,5 дюймов (216 мм) дает значение R-30. Также доступны пластины R-38 для 12-дюймовых (304 мм) пространств.

Изоляция из стекловолокна изготавливается из расплавленного стекла, которое формуется или выдувается в волокна. Большинство производителей используют от 40% до 60% переработанного стекла. Насыпная изоляция должна наноситься с помощью изоляционно-выдувной машины либо в приложениях с открытым дутьем (например, чердачные помещения), либо в приложениях с закрытыми полостями (например, внутри существующих стен или крытых чердачных полов). Узнайте больше о где изолировать.

Одним из вариантов насыпной изоляции из стекловолокна является Blow-In-Blanket System® (BIBS). BIBS выдувается всухую, и испытания показали, что стены, изолированные с помощью системы BIBS, заполняются значительно лучше, чем те, которые изолированы с использованием других форм изоляции из стекловолокна, таких как войлок, благодаря эффективному покрытию, полученному с помощью этого метода нанесения.

Новая система BIBS HP представляет собой экономичную гибридную систему, в которой BIBS сочетается с распыляемой полиуретановой пеной.

Изоляционные материалы из минеральной ваты

Термин «минеральная вата» обычно относится к двум типам изоляционного материала:

• Минеральная вата, искусственный материал, состоящий из природных минералов, таких как базальт или диабаз.
• Шлаковая вата, искусственный материал из доменного шлака (отходы, образующиеся на поверхности расплавленного металла).

Минеральная вата содержит в среднем 75% постиндустриального вторичного сырья. Для придания ему огнестойкости не требуются дополнительные химические вещества, и он обычно доступен в виде одеяла (батонов и рулонов) и насыпного утеплителя.

Целлюлозный изоляционный материал

Целлюлозная изоляция изготавливается из переработанной бумажной продукции, в основном газетной бумаги, и имеет очень высокое содержание переработанного материала, обычно от 82% до 85%. Бумагу сначала измельчают на мелкие кусочки, а затем превращают в волокна, создавая продукт, который плотно упаковывается в полости здания.

Производители добавляют минеральный борат, иногда смешанный с менее дорогим сульфатом аммония, чтобы обеспечить устойчивость к огню и насекомым. Целлюлозная изоляция, установленная с надлежащей плотностью, не может осесть в полости здания.

Целлюлозная изоляция используется как в новых, так и в существующих домах, в виде насыпного заполнения на открытых чердачных установках и плотного заполнения полостей зданий, таких как стены и сводчатые потолки. В существующих конструкциях установщики удаляют полосу внешнего сайдинга, обычно высотой примерно по пояс; просверлите ряд трехдюймовых отверстий, по одному в каждом отсеке для стоек, через обшивку стены; вставьте специальную наполнительную трубку в верхнюю часть полости стены; и взорвать изоляцию в полость здания, как правило, до плотности от 1,5 до 3,5 фунтов на кубический фут. Когда установка завершена, отверстия закрывают заглушками, а сайдинг заменяют и при необходимости подкрашивают, чтобы он соответствовал стене.

В новом строительстве целлюлоза может быть либо напылена во влажном состоянии, либо установлена ​​в сухом виде за сеткой. При влажном распылении небольшое количество влаги добавляется к кончику распылительного сопла, активируя натуральные крахмалы в продукте и заставляя его прилипать к полости. Целлюлоза, напыляемая влажным способом, обычно готова для облицовки стен в течение 24 часов после укладки. Целлюлоза также может быть высушена ветром в сетку, скрепленную скобами над полостями здания.

Целлюлозный изоляционный материал

Некоторые натуральные волокна, включая хлопок, овечью шерсть, солому и коноплю, используются в качестве изоляционных материалов.

Хлопок

Изоляция из хлопка состоит на 85 % из переработанного хлопка и на 15 % из пластиковых волокон, обработанных боратом — тем же антипиреном и репеллентом от насекомых/грызунов, что и целлюлозная изоляция. В одном продукте используются переработанные отходы производства синих джинсов. Благодаря содержанию переработанных материалов для производства этого продукта требуется минимальное количество энергии. Утеплитель из хлопка доступен в виде войлока.

Овечья шерсть

Для использования в качестве изоляции овечья шерсть также обрабатывается боратом для защиты от вредителей, огня и плесени. Войлок из овечьей шерсти для стены с каркасом из шипов размером 2 на 4 дюйма и 2 на 6 дюймов имеет значение R-13 и R-19 соответственно.

Солома

Строительство из тюков соломы, популярное 150 лет назад на Великих равнинах США, вновь привлекло к себе внимание.

Процесс сплавления соломы в доски без клея был разработан в 1930 с. Панели обычно имеют толщину от 2 до 4 дюймов (от 5 до 102 мм) и облицованы плотной крафт-бумагой с каждой стороны. Из плит также получаются эффективные звукопоглощающие панели для внутренних перегородок. Некоторые производители разработали структурные изолированные панели из многослойных панелей из прессованной соломы.

Конопля

Изоляция из конопли относительно неизвестна и редко используется в Соединенных Штатах. Его значение R аналогично другим типам волокнистой изоляции.

Полистирольные изоляционные материалы

Полистирол — бесцветный, прозрачный термопласт — обычно используется для изготовления изоляции из пенопласта или картона, изоляции из бетонных блоков и типа насыпной изоляции, состоящей из маленьких шариков полистирола.

Формованный пенополистирол (MEPS), обычно используемый для изоляции пенопластовых плит, также доступен в виде небольших шариков пенопласта. Эти шарики можно использовать в качестве изоляции для заливки бетонных блоков или других полых стеновых полостей, но они очень легкие, очень легко принимают статический электрический заряд и, как известно, трудно контролировать.

Другими изоляционными материалами из полистирола, аналогичными MEPS, являются пенополистирол (EPS) и экструдированный полистирол (XPS). EPS и XPS оба сделаны из полистирола, но EPS состоит из маленьких пластиковых шариков, которые сплавляются вместе, а XPS начинается как расплавленный материал, который выдавливается из формы в листы. XPS чаще всего используется в качестве пенопластовой изоляции. Вспененный полистирол обычно производится в виде блоков, которые можно легко разрезать, чтобы получить изоляцию из плит. И EPS, и XPS часто используются в качестве изоляции для конструкционных изоляционных панелей (SIP) и изоляционных бетонных форм (ICF). Со временем значение R для изоляции XPS может снизиться, поскольку часть газа с низкой проводимостью выходит и заменяется воздухом — явление, известное как тепловой дрейф или старение.

Термическое сопротивление или R-коэффициент пенополистирольных плит зависит от их плотности. Полистирольная насыпная изоляция или изоляция из шариков обычно имеет более низкое значение R по сравнению с пенопластом.

Полиизоциануратные изоляционные материалы

Полиизоцианурат или полиизо представляет собой термореактивный пластиковый пенопласт с закрытыми порами, который содержит в своих ячейках газ с низкой электропроводностью, не содержащий гидрохлорфторуглеродов.

Изоляция из полиизоцианурата доступна в виде жидкой, напыляемой пены и жесткой пенопластовой плиты. Из него также можно изготовить ламинированные изоляционные панели с различными видами облицовки. Полиизоциануратная изоляция, вспененная на месте, обычно дешевле, чем установка пенопластовых плит, и может работать лучше, потому что жидкая пена принимает форму на всех поверхностях.

Со временем R-значение полиизоциануратной изоляции может упасть, так как часть газа с низкой проводимостью выходит и заменяется воздухом – явление, известное как тепловой дрейф или старение. Экспериментальные данные показывают, что наибольший тепловой дрейф происходит в течение первых двух лет после изготовления изоляционного материала.

Фольга и пластиковые покрытия на жестких панелях из вспененного полиизоцианурата могут помочь замедлить процесс старения. Светоотражающая фольга, если она установлена ​​правильно и обращена к открытому пространству, также может выступать в качестве излучающего барьера. В зависимости от размера и ориентации воздушного пространства это может добавить еще один R-2 к общему тепловому сопротивлению.

Некоторые производители используют полиизоцианурат в качестве изоляционного материала в конструкционных изолированных панелях (SIP). Для изготовления SIP можно использовать пенопласт или жидкий пенопласт. Жидкая пена может быть введена между двумя деревянными обшивками под значительным давлением, и при затвердевании пена создает прочную связь между пеной и обшивкой. Стеновые панели из полиизоцианурата обычно имеют толщину 3,5 дюйма (89 мм). Потолочные панели имеют толщину до 7,5 дюймов (190 мм). Эти панели, хотя и более дорогие, более устойчивы к огню и диффузии водяного пара, чем пенополистирол. Они также изолируют на 30-40% лучше для данной толщины.

Полиуретановые изоляционные материалы

Полиуретан представляет собой изоляционный материал из термореактивной пены, в ячейках которого содержится газ с низкой электропроводностью. Изоляция из пенополиуретана доступна в формулах с закрытыми и открытыми порами. В пене с закрытыми порами ячейки с высокой плотностью закрыты и заполнены газом, который помогает пене расширяться, чтобы заполнить пространство вокруг нее. Ячейки пены с открытыми порами не такие плотные и заполнены воздухом, что придает изоляции губчатую текстуру и более низкое значение R.

Как и пенополистирол, значение R теплоизоляции из полиуретана с закрытыми порами может со временем снижаться, поскольку часть газа с низкой проводимостью уходит и замещается воздухом в результате явления, известного как тепловой дрейф или старение. Большая часть теплового дрейфа происходит в течение первых двух лет после изготовления изоляционного материала, после чего значение R остается неизменным, если только пенопласт не поврежден.

Фольга и пластиковые покрытия на панелях из жесткого пенополиуретана могут помочь замедлить тепловой дрейф. Светоотражающая фольга, если она установлена ​​правильно и обращена к открытому пространству, также может выступать в качестве излучающего барьера. В зависимости от размера и ориентации воздушного пространства это может добавить еще один R-2 к общему тепловому сопротивлению.

Полиуретановая изоляция доступна в виде напыляемой жидкой пены и жесткой пенопластовой плиты. Из него также можно изготовить ламинированные изоляционные панели с различными видами облицовки.

Нанесение полиуретановой изоляции распылением или вспениванием на месте обычно дешевле, чем установка плит из пенопласта, и эти применения обычно более эффективны, поскольку жидкая пена принимает форму на всех поверхностях. Вся изоляция из пенополиуретана с закрытыми порами, производимая сегодня, производится с использованием газа, отличного от HCFC (гидрохлорфторуглерода), в качестве пенообразователя.

Пенополиуретаны низкой плотности с открытыми порами используют воздух в качестве вспенивателя и имеют значение R, которое не меняется с течением времени. Эти пены похожи на обычные пенополиуретаны, но более эластичны. В некоторых сортах с низкой плотностью в качестве пенообразователя используется углекислый газ (CO2).

Пены низкой плотности распыляются в открытые полости стен и быстро расширяются, закрывая и заполняя полости. Также доступна медленно расширяющаяся пена, предназначенная для полостей в существующих домах. Жидкая пена расширяется очень медленно, что снижает вероятность повреждения стены из-за чрезмерного расширения. Пена проницаема для водяного пара, остается эластичной и устойчива к впитыванию влаги. Он может обеспечить хорошую герметизацию воздуха, огнестойкий и не поддерживает пламя.

Также доступны жидкие полиуретановые пенообразователи на основе сои. Эти продукты можно наносить с помощью того же оборудования, которое используется для продуктов из пенополиуретана на нефтяной основе.

Некоторые производители используют полиуретан в качестве изоляционного материала в структурно-изолированных панелях (SIP). Для изготовления SIP можно использовать пенопласт или жидкий пенопласт. Жидкая пена может быть введена между двумя деревянными обшивками под значительным давлением, и при затвердевании пена создает прочную связь между пеной и обшивкой. Стеновые панели из полиуретана обычно имеют толщину 3,5 дюйма (89мм) толщиной. Потолочные панели имеют толщину до 7,5 дюймов (190 мм). Эти панели, хотя и более дорогие, более устойчивы к огню и диффузии водяного пара, чем пенополистирол. Они также изолируют на 30-40% лучше для данной толщины.

Перлитовые изоляционные материалы

Перлитовые изоляционные материалы обычно используются в качестве изоляции чердаков в домах, построенных до 1950 года.

Перлит состоит из очень маленьких легких гранул, которые получают путем нагревания каменных гранул до тех пор, пока они не лопнут. Это создает тип рыхлой изоляции из гранул, которые можно засыпать на место или смешать с цементом для создания легкого, менее теплопроводного бетона.

Изоляционный материал из цементной пены

Цементный изоляционный материал представляет собой пену на основе цемента, используемую в качестве напыляемой или вспениваемой изоляции. Один из видов напыляемой пены на основе цемента, известный как aircrete®, содержит силикат магния и имеет исходную консистенцию, подобную крему для бритья. Air krete® закачивается в закрытые полости. Цементный пенопласт стоит примерно столько же, сколько пенополиуретан, он нетоксичен и негорюч и изготавливается из минералов (например, оксида магния), извлеченных из морской воды.

Изоляционный материал из фенольной пены

Фенольная (феноло-формальдегидная) пена несколько лет назад была довольно популярна в качестве жесткого пенопластового утеплителя. В настоящее время он имеет ограниченную доступность в качестве изоляции для плит, а также доступен в виде вспененной изоляции.

Фенольная пенопластовая изоляция использует воздух в качестве пенообразователя. Одним из основных недостатков фенольной пены является то, что после отверждения она может дать усадку до 2%, что делает ее менее популярной сегодня.

Изоляционные покрытия

Облицовка крепится к изоляционным материалам в процессе производства. Облицовка защищает поверхность изоляции, скрепляет изоляцию и облегчает крепление к элементам здания. Некоторые типы облицовки могут также выступать в качестве воздушного барьера, барьера для излучения и/или барьера для пара, а некоторые даже обеспечивают огнестойкость.

Обычные облицовочные материалы включают крафт-бумагу, белую виниловую пленку и алюминиевую фольгу. Все эти материалы действуют как паро- и воздухонепроницаемый барьер, если стыки между плитами утеплителя проклеены и герметизированы. Алюминиевая фольга также может выступать в качестве барьера для излучения. Ваш климат, а также место и способ установки изоляции в вашем доме будут определять, какой тип облицовки и/или барьера, если таковой имеется, вам понадобится.

Некоторые из тех же материалов, которые используются в качестве изоляционных покрытий, могут быть установлены отдельно для обеспечения воздушной, паровой и/или лучевой защиты.

• Узнать больше
• Ссылки

Связано с энергосбережением

Изоляция

Изоляция экономит деньги домовладельцев и повышает комфорт.

Узнать больше

Типы изоляции

Потребители могут выбирать из многих типов изоляции, которые экономят деньги и улучшают комфорт.

Узнать больше

Где утеплить дом

Изоляция всей оболочки вашего дома экономит деньги и повышает комфорт.

Узнать больше

Изоляция для строительства нового дома

Строительство нового энергоэффективного дома требует тщательного выбора места размещения и установки изоляционных материалов.

Узнать больше

Добавление изоляции к существующему дому

Утепление вашего дома — это разумная инвестиция, которая, скорее всего, быстро окупится благодаря сокращению счетов за коммунальные услуги.

Узнать больше

Контроль влажности

Контроль влажности может сделать ваш дом более энергоэффективным, менее затратным на отопление и охлаждение и более комфортным.

Узнать больше

Пароизоляционные материалы или замедлители пара

В большинстве климатических условий США замедлители диффузии пара могут помочь предотвратить проблемы с влажностью, повысить энергоэффективность и улучшить комфорт в домах.

Узнать больше

Сияющие преграды

Радиационные барьеры эффективны для снижения летнего притока тепла в прохладном климате.

Узнать больше

Изоляция и герметизация продуктов и услуг

Найдите информацию о продукции и найдите профессиональные услуги по изоляции и воздушной герметизации.

Узнать больше

• Информация о пене из полиуретана полиуретана
• FAQS по отражающей изоляции
• Полизоциануратная изоляция Информация о продукте
• . для энергосберегающих модернизаций
• Часто задаваемые вопросы об изоляции
• Найдите подрядчика по изоляции в вашем районе

5 Наиболее распространенные теплоизоляционные материалы

Сегодня на рынке доступно множество дешевых и распространенных изоляционных материалов. Многие из них существуют уже довольно давно. У каждого из этих изоляционных материалов есть свои плюсы и минусы. В результате, решая, какой изоляционный материал вам следует использовать, вы должны быть уверены, что знаете, какой материал лучше всего подойдет в вашей ситуации. Ниже мы рассмотрели такие различия, как R-значение, цена, воздействие на окружающую среду, воспламеняемость, звукоизоляция и другие факторы. Вот 5 наиболее распространенных типов изоляционных материалов:

Изоляционный материал	Цена за кв. фут	Значение R / дюйм	Экологически чистый?	Легковоспламеняющийся?	Примечания
Пенополиуретан	$$$	Р-6. 3	№	Да	Отличный звукоизолятор
Минеральная вата	$$	Р-3.1	Да	№	Не плавится и не поддерживает горение
Целлюлоза	$$	Р-3.7	Да	Да	Содержит наибольшее количество переработанного содержимого
Стекловолокно	$	Р-3.1	Да	№	Не впитывает воду
Полистирол (EPS)	$	Р-4	№	Да	Трудно использовать вокруг дефектов

1.

Изоляция из стекловолокна

Изоляция из стекловолокна является наиболее распространенной изоляцией, используемой в наше время. Из-за того, как это сделано, стекловолокно эффективно вплетает тонкие нити стекла в изоляционный материал и может минимизировать теплопередачу. Основным недостатком стеклопластика является опасность обращения с ним. Поскольку стекловолокно состоит из тонко переплетенного кремния, образуется стеклянный порошок и крошечные осколки стекла. Они могут привести к повреждению глаз, легких и даже кожи, если не надеты надлежащие защитные средства. Тем не менее, при использовании надлежащего защитного оборудования установка стеклопластика может быть выполнена без происшествий.

Стекловолокно — превосходный негорючий изоляционный материал со значениями R от R-2,9 до R-3,8 на дюйм. Если вы ищете дешевую изоляцию, это, безусловно, путь, хотя ее установка требует мер предосторожности. Обязательно используйте защитные очки, маски и перчатки при работе с этим продуктом.

2. Минеральная вата

Минеральная вата фактически относится к нескольким различным типам изоляции. Во-первых, это может относиться к стекловате, которая представляет собой стекловолокно, изготовленное из переработанного стекла. Во-вторых, это может относиться к минеральной вате, которая представляет собой изоляцию из базальта. Наконец, это может относиться к шлаковой вате, которую производят из шлака сталелитейных заводов. Большая часть минеральной ваты в Соединенных Штатах на самом деле является шлаковой ватой.

Минеральную вату можно приобрести в виде войлока или в виде сыпучего материала. Большая часть минеральной ваты не содержит добавок, придающих ей огнестойкость, что делает ее непригодной для использования в условиях сильной жары. Однако он не горюч. При использовании в сочетании с другими, более огнестойкими формами изоляции, минеральная вата определенно может быть эффективным способом изоляции больших площадей. Минеральная вата имеет значение R от R-2,8 до R-3,5.

3. Целлюлоза

Изоляция из целлюлозы, пожалуй, одна из самых экологически чистых форм изоляции. Целлюлоза изготавливается из переработанного картона, бумаги и других подобных материалов и поставляется в свободной форме. Целлюлоза имеет значение R между R-3,1 и R-3,7. Некоторые недавние исследования целлюлозы показали, что она может быть отличным продуктом для минимизации ущерба от пожара. Из-за компактности материала целлюлоза практически не содержит кислорода. Без кислорода внутри материала это помогает свести к минимуму ущерб, который может нанести пожар.

Таким образом, целлюлоза является не только одной из самых экологически чистых форм изоляции, но также и одной из самых огнестойких форм изоляции. Однако у этого материала есть и определенные недостатки, например, аллергия на газетную пыль у некоторых людей. Кроме того, найти людей, умеющих использовать этот тип изоляции, относительно сложно по сравнению, скажем, со стекловолокном. Тем не менее, целлюлоза является дешевым и эффективным средством изоляции.

4. Пенополиуретан 93). Они имеют значение R примерно R-6,3 на дюйм толщины. Существуют также пены низкой плотности, которые можно распылять в местах, не имеющих изоляции. Эти типы полиуретановой изоляции, как правило, имеют рейтинг R-3,6 на дюйм толщины. Еще одним преимуществом этого вида утеплителя является его огнестойкость.

5. Полистирол

Полистирол – водостойкая термопластичная пена, которая является отличным звуко- и термоизоляционным материалом. Он бывает двух типов: вспененный (EPS) и экструдированный (XEPS), также известный как пенополистирол. Эти два типа отличаются производительностью и стоимостью. Более дорогой XEPS имеет R-значение R-5,5, а EPS — R-4. Полистирольная изоляция имеет уникально гладкую поверхность, которой не обладает ни один другой тип изоляции.

Обычно пенопласт создается или разрезается на блоки, идеально подходящие для изоляции стен. Пена легко воспламеняется и должна быть покрыта огнезащитным химическим веществом под названием гексабромциклододекан (ГБЦД). Недавно ГБЦД подвергся резкой критике за риски для здоровья и окружающей среды, связанные с его использованием.

Другие распространенные изоляционные материалы

Хотя перечисленные выше элементы являются наиболее распространенными изоляционными материалами, используются не только они. В последнее время такие материалы, как аэрогель (используемый НАСА для изготовления термостойких плиток, способных выдерживать нагрев примерно до 2000 градусов по Фаренгейту с незначительной передачей тепла или без нее), стали доступными и доступными. В частности, это Pyrogel XT. Пирогель — один из самых эффективных промышленных изоляторов в мире. Его требуемая толщина на 50–80 % меньше, чем у других изоляционных материалов. Несмотря на то, что пирогель немного дороже, чем некоторые другие изоляционные материалы, он все чаще используется для конкретных целей. Другими используемыми материалами могут быть керамическое волокно, гибкая изоляция с закрытыми порами и винил с массой.

Асбест

Другими не упомянутыми изоляционными материалами являются натуральные волокна, такие как конопля, овечья шерсть, хлопок и солома. Полиизоцианурат, похожий на полиуретан, представляет собой термореактивный пластик с закрытыми порами и высоким значением R, что делает его популярным выбором в качестве изолятора. Некоторые опасные для здоровья материалы, которые использовались в прошлом в качестве изоляции, а теперь запрещены, недоступны или редко используются, — это вермикулит, перлит и карбамидоформальдегид. Эти материалы имеют репутацию материалов, содержащих формальдегид или асбест, что по существу исключило их из списка широко используемых изоляционных материалов.



Лучший теплоизоляционный материал для паровых труб

Лучший материал для изоляции паровых труб — тот, который можно снимать для проведения регулярных осмотров. Хотя в прошлом стекловолокно было популярным выбором, его нельзя снимать для проверки, а это означает, что это больше не лучший материал для паровых труб.

Изоляционная оболочка Thermaxx идеально подходит для изоляции паровых труб. Эти кожухи легко устанавливаются и снимаются при необходимости, не требуя специальных навыков, а используемые типы изоляции определяются вашими конкретными требованиями. Мы предлагаем кожухи Thermaxx с различными стандартными размерами труб от 2 до 24 дюймов. Наши куртки рассчитаны на температуру прикосновения 120 градусов или меньше, чтобы уменьшить потери энергии и быть более благоприятными для кожи.

Наконец, наши кожухи лучше всего подходят для изоляции паровых труб, потому что они индивидуальны. Если у вас есть труба большего размера, чем стандартный размер, необычной формы или иным образом нестандартная, мы можем спроектировать и изготовить трубу специально для вашей системы. Наши кожухи помогают удерживать влагу, увеличивая срок службы изоляции и лежащих под ней труб, что приводит к повышению экономической эффективности.

Минеральная вата и стекловолокно

Минеральная вата и стекловолокно — два распространенных типа теплоизоляции. Минеральная вата изготавливается из стального шлака и базальта, что делает ее более экологичной, чем другие виды утеплителей. Производитель делает это, быстро вращая расплавленную породу, обдувая ее холодным воздухом. Характеристики изоляции из минеральной ваты включают следующее:

• Он тяжелее и плотнее стекловолокна, что обеспечивает более высокое значение теплопроводности.
• Минеральная вата может быть сложной в установке и часто требует профессиональной помощи.
• Он более устойчив к огню, плесени, грибку и влаге, чем некоторые другие материалы.
• Минеральная вата часто может быть дороже.
• Зачастую он более долговечен, чем такие материалы, как стекловолокно.

Стекловолокно изготавливается из тонких стеклянных волокон из таких материалов, как кальцинированная сода, бура, кварцевый песок и известняк. Ознакомьтесь с характеристиками стекловолокна:

• Он может быть более гибким, что упрощает преодоление препятствий.
• Часто легче установить профессиональную помощь.
• Стекловолокно также обладает высокой огнестойкостью.

Стекловолокно и минеральная вата имеют свои преимущества и недостатки, поэтому крайне важно взвесить все факторы.

Стекловолокно и целлюлоза

Целлюлоза — еще один тип изоляции труб. Он сделан из переработанных газет, картона и журналов, не будет чесаться во время установки и имеет несколько значений R. Целлюлоза работает как теплоизоляция и обладает высокой устойчивостью к плесени и грибкам. Целлюлоза также имеет преимущество в том, что она является огнезащитной.

Стекловолокно обеспечивает улучшенную защиту от плесени и плесени по сравнению с целлюлозой и более простой процесс установки. Тем не менее, целлюлоза имеет более глубокое значение R.

Целлюлоза может оседать после укладки, что может привести к потере R-значения. С другой стороны, стекловолокно известно тем, что сохраняет свою первоначальную форму и может служить дольше.

Наконец, целлюлоза является огнестойкой, как и стекловолокно, но она может представлять другие риски для безопасности, поскольку со временем начинает превращаться в пыль. В результате химические вещества, используемые для производства целлюлозы, выбрасываются в воздух и могут быть вредными.

Сравнение традиционной и усовершенствованной изоляции труб

Традиционная изоляция паровых труб часто изготавливается из стекловолокна. Вы должны использовать его с универсальной курткой, которая представляет собой армированную бумагу, ламинированную слоем легкой фольги. Эти традиционные материалы имеют некоторые преимущества, такие как легкий вес и низкая стоимость. Однако традиционная изоляция может создавать такие проблемы, как:

• Повышенный риск попадания влаги: Поскольку в изоляции из стекловолокна необходимо прорезать отверстие, повышается риск попадания воды в систему трубопроводов, что повышает риск коррозии под изоляцией ( ЦУИ).
• Проверки, требующие много времени: Как упоминалось выше, вам нужно будет разрезать изоляцию из стекловолокна, чтобы добраться до трубы и выполнить проверку. Этот процесс занимает больше времени, чем быстрое снятие изоляционного кожуха.
• Снижение характеристик: Помимо разрезания стекловолокна, что уже снижает его характеристики, материал также может оседать или уплотняться, уменьшая толщину и изменяя характеристики.
• Негативное воздействие на окружающую среду: Стекловолокно нельзя использовать повторно или перерабатывать, в отличие от термооболочки, которую можно снять.

Когда мы говорим «усовершенствованная изоляция труб», мы имеем в виду съемные тепловые рубашки. Теплоизоляционные кожухи обладают многочисленными преимуществами, которые делают их одним из лучших вариантов изоляции труб. Преимущества использования наших курток Thermaxx включают:

• Снижение затрат на электроэнергию: Изоляционные куртки Thermaxx снижают стоимость энергии, позволяя окупить себя всего за год.
• Более простое техническое обслуживание и осмотр: Вы можете легко снять наши термооболочки, чтобы выполнить регулярный осмотр или техническое обслуживание ваших труб.
• Меньше отходов: В отличие от других материалов, которые необходимо разрезать и заменять при проверке, наши куртки можно просто снять при необходимости. Наденьте их обратно, чтобы уменьшить общие отходы.
• Увеличенный срок службы оборудования: Ваши трубы остаются защищенными под изоляционными оболочками Thermaxx, что снижает их воздействие на погоду, элементы и случайные повреждения, что может продлить срок их службы.
• Повышение безопасности на рабочем месте: Тепловые куртки помогают повысить безопасность на рабочем месте, предотвращая прямой контакт рабочих с высокотемпературными трубами.
• Повышенная защита от коррозии: Мы предлагаем кожухи Thermaxx для влажных и сухих применений, а также решения для отвода воды, помогающие предотвратить CUI.

На что обратить внимание при выборе изоляции для труб

При выборе изоляции для труб крайне важно учитывать все факторы. Все, от материалов и затрат до того, где вы планируете использовать изоляцию, играет важную роль в типе изоляции, которая вам понадобится для ваших труб. Факторы, которые следует учитывать, включают:

• Материал: Как обсуждалось выше, различные типы изоляции имеют уникальные преимущества и недостатки. Подумайте, какие из них лучше всего подходят для вашего приложения. Изоляционные рубашки Thermaxx полезны для многих применений, что делает их лучшим выбором материала.
• Стоимость: Стоимость — еще один фактор, который необходимо учитывать. Некоторые материалы для изоляции труб имеют более высокие первоначальные затраты, но со временем окупаются. Другие — недорогие установки, которые могут быть полезны, если у вас ограниченный бюджет. Идеальным решением является поиск подходящей изоляции, наиболее экономичной для ваших операций и бюджета.
• Толщина: Толщина изоляции вашей трубы – это еще один параметр, который следует учитывать. Вы изолируете трубы внутри или снаружи? Будут ли они подвергаться воздействию экстремальных температур или погоды? Вам нужна изоляция трубы, достаточно толстая для того, как вы собираетесь ее использовать.
• Измерение: Какого размера трубы необходимо изолировать? Это измерение будет играть роль в том, сколько вам нужно, и влияет на необходимую толщину, влияя на материалы, которые вы можете использовать, и на их стоимость.

Резюме

Существует множество видов изоляции, каждая из которых имеет свой собственный набор свойств. Только тщательно изучив каждый тип, вы сможете определить, какой из них будет правильным для ваших конкретных потребностей. В качестве краткого обзора:

• Аэрогель более дорогой, но определенно лучший тип изоляции.
• Стекловолокно дешево, но требует осторожного обращения.
• Минеральная вата эффективна, но не огнестойка.
• Целлюлоза огнестойка, экологична и эффективна, но сложна в применении.
Полиуретан
• является хорошим изоляционным продуктом, хотя и не особенно экологически чистым.
• Полистирол — это разнообразный изоляционный материал, но его безопасность обсуждается.

Готовы узнать больше?

Вы можете связаться с нами или написать по электронной почте [email protected]. Все еще ищу? Вот несколько важных следующих шагов:

• Вы можете найти лучшие изоляционные материалы для вашего конкретного применения
• Узнайте о преимуществах работы с Thermaxx.
