Какие клеммники лучше

  • admin
  • Стройка и ремонт
  • 0

Основные варианты соединения проводов

Существуют разные способы соединения кабеля. Это сварка, механические скрутки или использование клеммников. Как правильно соединить провода между собой зависит от определенных требований, обеспечивающих безопасность и надежность системы.

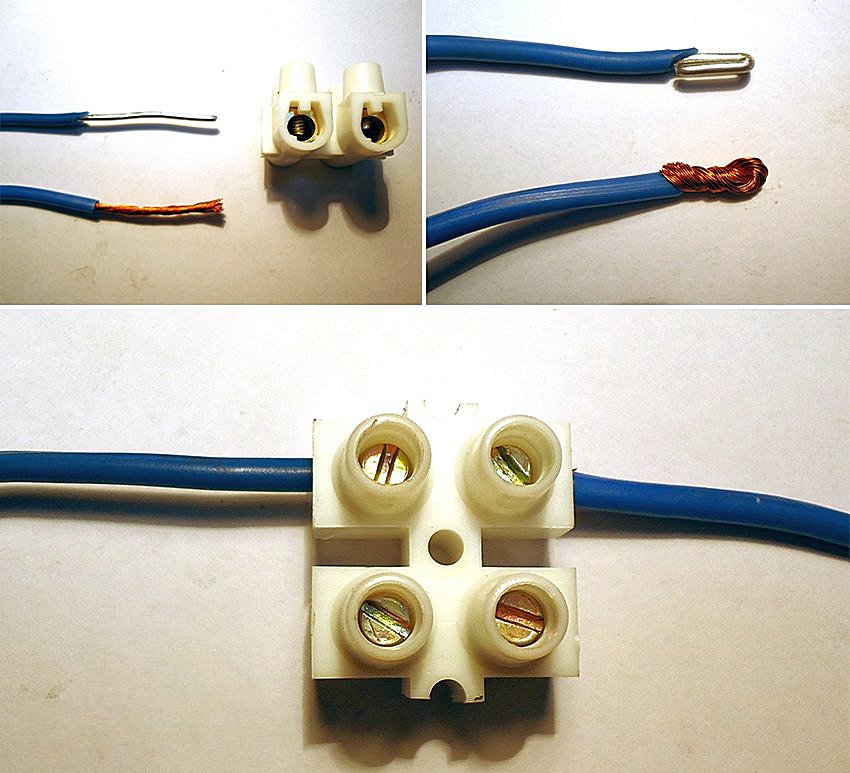

Вариант соединения при помощи клемм

Скрутка

Этот способ используется при отсутствии специальных инструментов и дополнительных приспособлений. Провода закручиваются и заматываются изолентой. Такой вариант надежен, но нужно соблюдать некоторые правила. Медь скручивается только с медью, а алюминий с алюминием. Запрещено скручивать медные и алюминиевые изделия, так как при этом возникает процесс электролиза и компоненты разрушаются. Вариант скрутки зависит от материала, диаметра и предназначения соединения.

Современный вариант скрутки выполняется без плоскогубцев, а с помощью специальных полимерных колпачков, внутри которых находится спираль из металла.

Чтобы выполнить соединение, концы проводов сначала нужно зачистить на расстояние 15 мм, а затем вставить их внутрь колпачка. Затем корпус поворачивается до упора.

Плюсы скрутки:

  • простая технология;
  • доступные материалы.

Минусы:

  • нельзя соединять провода из алюминия и меди;
  • не очень качественная стыковка.

Такой вариант подходит для временной проводки.

Скрутка проводов

Важно! Скрутка не используется в помещениях с высокой влажностью или в зданиях из дерева.

Пайка

Нередко применяется и пайка. Тем более такой вариант также прочен, как и сварка, но при этом нет необходимости доставать сварочный аппарат. Подойдет и обычный паяльник. Проводки фиксируются при помощи плавленого припоя.

Чтобы выполнить пайку сначала с проводов следует убрать изоляционный слой, а затем почистить поверхность наждачкой. Контакты нужно состыковать, а затем припой с паяльника нанести на скрутку. Припой должен попасть внутрь скрутки и соединить жилы друг с другом. После остывания провода следует изолировать.

Варианты соединения

Сварка

Теперь выясним, как соединить провода методом сварки. Для этого проводки сначала скручиваются, а затем их концы свариваются. При этом получается надежное и стабильное соединение. К минусам такого метода относится то, что соединение получается неразъемным. И если понадобится что-то поменять, то придется полностью убирать сплавленный участок.

Кроме того, для такого способа требуется сварочный агрегат и специальные электроды. После остывания сваренную область изолируют с помощью термоусадочной трубки или изоленты.

Способ сварки

Опрессовка

Чтобы сделать опрессовку понадобится медная гильза или алюминиевая.

Ее выбирают из расчета диаметра скрутки. Зачищенные провода нужно скрутить, а затем надеть на них трубку-гильзу. Ее зажимают специальными клещами. Такой вариант достаточно сложен, поэтому его применяют профессиональные электрики.

Опрессовка проводов

Клеммы для соединения проводов

Существуют разные соединители для электрических проводов и один из простых вариантов – клеммные колодки.

Клеммная колодка состоит из пластикового корпуса с запаянной пластиной или металлическим гнездом. Между пластинками или в гнездо устанавливается оголенный проводник, зажимающийся винтом. После затягивания винта следует убедиться в прочности конструкции. Для этого рекомендуется подергать проводник.

Стоит учитывать, что места соединений не изолируются, поэтому использовать клеммные колодки можно только в помещениях с нормальным уровнем влажности.

Плюсы этого способа:

  • быстрота и простота применения;
  • небольшая стоимость;
  • не требуются специальные навыки;
  • можно соединять кабели с разными диаметрами.

Из минусов стоит отметить то, что соединения в клеммных коробках необходимо периодически подтягивать.

Использование клеммных зажимов позволяет избежать соприкосновения разных материалов в проводах. Поэтому таким способом можно выполнить соединение алюминиевых и медных проводов между собой. Клеммные колодки бывают пружинными, винтовыми и ножевыми.

Для прочного соединения применяются разные варианты клемм

Основные виды клемм

Клеммные колодки могут быть разных видов, которые отличаются по цене, исполнению и качеству. Выбирая изделия необходимо знать значение тока, который будет проходить по проводам. Он должен быть меньше номинального тока.

Винтовые (строительные, барьерные)

Винтовые клеммы представляют собой самый востребованный вариант, который отличается простотой и превосходной надежностью. Такие клеммники подходят для подсоединения розеток и для укладки электропроводки.

При этом используется соединение проводов с помощью зажимов винтового типа. Это позволяет обеспечить прочную фиксацию. Не стоит использовать винтовые клеммники для проводов из алюминия.

Винтовые соединители

Зажимные (пружинные, самозажимные): зажимы для проводов

Такие изделия также называют обжимные клеммы для проводов. Кабели в них зажимаются с помощью пружины. При этом не требуется специальный инструмент. Зачищенный провод устанавливается до упора в колодку и крепится пружиной. В современных моделях предусмотрена функция самозажима.

Пружинные клеммы пользуются популярностью из-за надежного соединения. Чтобы извлечь жилу необходимо оттянуть рычажок обратно. Выбирая такой вариант, клеммник нужно выбрать с учетом количества соединений. Пружинные изделия делаются из разных полимерных материалов. Контактный элемент выполняется из двух латунных пластин.

Зажимные изделия

Клеммы для распределительных коробок

Чтобы осуществить соединение проводов в распределительной коробке используется клемма из пластмассового корпуса с отверстиями для проводников, пружинного элемента и токонесущей шины. Для подсоединения проводник следует вставить до упора в клемму. При этом пружинный элемент прочно прижимает проводник.

Клеммы внутри коробки

Клеммы с предохранителем

Клеммы с предохранителями используются для селективной защиты вторичных цепей. Применяются как гибкие, так и жесткие проводники.

Клеммные колодки

Клеммная колодка представляет собой приспособление коммутации всевозможных схем с попарно соединенными зажимами. Изделия содержат гнезда большого диаметра. У колодок бывают безрезьбовые и резьбовые выходы. Применяются винты из металла, с помощью которых затягивают жилы. Типы колодок разные, но принцип их устройства один.

Для быстрого соединения проводов часто применяются колодки «Ваго». Они бывают двух видов:

  • с плоскопружинным механизмом;
  • универсальные с рычажковым механизмом.

Компактные клеммные колодки

Ножевые клеммники

Такие варианты используются для заземления и для цепей зануления. Также их применяют для врезания ответвлений в проводник. Ножевые соединения часто применяются для аудиотехники. Их особенностью является то, что при установке не требуется зачистка проводника. Провод просто устанавливается в клеммник и обжимается.

Достоинством таких клеммнков считается экономия времени на монтаж, надежность и безопасное соединение за счет специального рычага. Кроме того, для установки не требуется специальный инструмент.

Ножевые модели

Какие клеммы для соединения проводов лучше использовать

Основное предназначение клемм – это правильное соединение проводов. В зависимости от этого и нужно выбирать изделия. Чтобы сделать грамотный стык нужно подобрать определенные типы клемм. Изделия отличаются номинальным значением тока и диаметром провода. Все параметры указываются на корпусе клеммы. Некоторые модели могут содержать внутри специальный наполнитель. Этот гель предотвращает процессы окисления и улучшает надежность соединений.

Выбрать клеммник можно по материалу корпуса:

  • клеммная колодка из керамики используется в электроустановках с особым температурным режимом, например, в силовых шинах или в нагревательном оборудовании;
  • полипропилен представляет собой прочный материал с пластичными свойствами.
    Он замечательно противостоит разным нагрузкам и не деформируется. Используется для бытовых приборов освещения;
  • полиамид обладает великолепными характеристиками. Используется для колодок, которым требуется повышенная нагрузка;
  • карболит способен выдержать статические нагрузки на вибрацию;
  • поливинилхлорид используется для колодок, которые применяются для слаботочных соединений. Это может быть освещение или бытовая техника;
  • эбонит и текстолит также используются для изготовления клеммных колодок.

Обзор производителей клеммных соединений проводов

Рассмотрим, какие производители выпускают подобное оборудование.

Legrand

Для проводников из разного материала и диаметра применяются винтовые клеммники от компании Legrand. Материал изготовления латунь с покрытием из слоя никеля. Такой состав позволяет добиться хорошего соединения и превосходных токопроводящих свойств. В качестве изолирующего материала используется полипропилен, отличающийся устойчивостью к огню.

Клеммники данной компании имеют следующие характеристики:

  • механическая прочность;
  • большой выбор размеров;
  • возможности коммутации, как силовых цепей, так и слаботочных;
  • разнообразное цветовое исполнение;
  • всестороннее тестирование и наличие соответствующих сертификатов.

Клеммник от «Легранд»

Wago

Высоким качеством известна продукция немецкой компании Wago. Пружинные безвинтовые клеммники обеспечивают надежное соединение разнообразных проводников.

Клемма многоразового использования имеет такие преимущества:

  • простота монтажных работ;
  • стойкость к вибрациям;
  • не требуется специализированный инструмент.

Клеммники Wago делаются из меди со специальной обработкой, что является защитой от коррозии. Зажим проводников осуществляется при помощи плоской пружины с хромоникелевым сплавом.

Функциональный клеммник

АВВ

Компания АВВ предлагает обширный диапазон цен, который зависит от качества отдельных элементов. Производитель предлагает разные виды: пружинные, винтовые, а также клеммы с разъемами и с изоляцией.

Продукция имеет следующие плюсы:

  • высокое качество изделий;
  • инновационные технологичные разработки;
  • высокая прочность соединений.

Основные этапы процесса соединения проводов с помощью клемм

Как проводится соединение проводов при помощи клемм, вы подробно можете узнать из нашей таблицы. Рассмотрим варианты соединений на примерах разных моделей Wago:

ФотоОписание процесса
Чтобы соединить провода с помощью клеммника серии 22÷73. Необходимо зачистить проводники на длину 10 мм.
Вставляем оголенные части в клеммник до упора.
При необходимости снять клеммник его нужно прокручивать в обратную сторону. Обе части должны быть внутри приспособления. Такой вариант применяется для подключения света.
Клеммники 222 серии Wago рекомендуется использовать для ремонтных работ и временных подключений.
Подсоединение выполняется с помощью специальных рычажков. Провод также зачищается на 10 мм и вставляется в клеммник, затем рычажки защелкиваются.
224 серия применяется для подключения всевозможных люстр, светильников и бра.
С помощью этой клеммы можно соединять одножильный и многожильный провод.
Одножильный вставляется в отверстие со смазкой.
Многожильный вставляется в другое отверстие.
Для проводников СИЗ применяется специальный колпачок.
Колпачок накручивается на проводники.
Чтобы улучшить качество такого соединения, провода нужно зачистить примерно на 6 см.
Затем накручивается колпачок СИЗ. При этом получается очень надежное соединение.
Соединение изолируется при помощи изоленты.
Можно использовать бытовой клеммник. Моножилу нужно зачистить и поместить внутрь клеммника. Затем производится закручивание с помощью специальной отвертки.

Какие клеммы для аккумулятора лучше

Любая деталь автомобиля требует своевременного обслуживания и контроля. Роль АКБ в работе автомобиля является одной из самых важных – если он выходит из строя, пропадает не только вспомогательный источник электроэнергии, но и возможность завести двигатель. Автовладельцу необходимо регулярно следить за уровнем электролита, его плотностью, уровнем заряда, подзаряжать аккумулятор, когда появляется необходимость. Большую роль в работе батареи играют контактные клеммы – от них зависит электропроводность. Можно смело утверждать, что они подвергаются самому сильному губительному воздействию тока, а потому портятся чаще многих других деталей.

Выбор клемм для аккумулятора.

Основные сведения про АКБ клеммы

Автомобильный аккумулятор накапливает энергию, чтобы потом использовать её для запуска двигателя, работы фар, стеклоочистителей, передачи тока ко всей электроники авто, когда двигатель не работает. В превалирующем большинстве моделей используют свинцово-кислотные батареи. Чтобы правильно выбрать АКБ, материал не имеет такого значения, как другие характеристики. Батареи выбирают также согласно цели применения, способа зарядки, также достаточно важную роль играют возможные дополнительные функции. Естественно, когда выбирают автомобиль, особенного значения подходящему ему аккумулятору не придают, потому как есть более важные и интересные характеристики. При всём разнообразии производителей есть всего несколько критериев при выборе АКБ.

Можно выделить два вида устройства: батареи, которые нужно обслуживать, и те, которые обслуживать не нужно. Дело в том, что в первом случае автовладелец имеет возможность заменить вышедшие из строя детали во время эксплуатации устройства, а вот во втором случае аккумулятор герметичен – его не нужно регулярно осматривать или заливать дополнительную воду. Определяющую роль также играет способ зарядки. Есть заряженные и сухозаряженные аккумуляторы. Разница между ними состоит только в том, что для сухозаряженных необходимо смешивать специальные компоненты в сложных пропорциях, чтобы получить жидкость, заливаемую вовнутрь. Так что, если не хочется заморачиваться со сложностями, выбирайте батареи заряженные. Есть и специальные крышки с системой сепарации. Они защищают электролит от выливания, а воду от излишнего испарения.

Какие бывают клеммы

Самой большой проблемой в эксплуатации АКБ является окисление или разрушение клеммы. В этом случае клеммы подлежат замене. На авторынке можно встретить устройства, изготовленные из свинца, меди и латуни.

Свинцовая

Большинство автовладельцев отдают предпочтение свинцовой клемме. Данный материал имеет хорошую токопроводность, он мягче других металлов, что очень хорошо для обжима, кроме того, он устойчив к воздействию электролита, не создаёт с ним гальваническую пару, а потому не подвергается коррозии. К тому же свинец дешевле других, но при этом имеет низкую температуру плавления, что может привести к неприятным последствиям, особенно в жаркую погоду.

Латунная

Существует и латунная клемма. Она значительно тяжелее, но и прочнее других. Легко деформируется плоскогубцами, что играет в её пользу, ведь для эффективной работы она должна очень плотно прилегать к токовой клемме. Также быстро снимается, имеет хорошую электропроводимость и высокую температуру плавления до 950 градусов.

Медная

Медные клеммы для аккумулятора на первый взгляд – самый лучший выбор. Лучшая из возможных электропроводимость, не так сильно окисляется, имеет большее пятно соприкосновения. Плавится при температуре выше 1050 градусов.

Какие клеммы выбрать

Учитывая всю изложенную информацию, узнать, какие клеммы для аккумулятора лучше, не составит особого труда. Многое зависит от условий, в которых будет пребывать изделие (какая машина, тип аккумулятора, постоянное напряжение, проходящее через клеммы, или другое), а также от материала, из которого оно изготовлено. Автовладельцы сходятся на том, что самыми универсальными являются свинцовые клеммы – они достаточно тяжёлые, достаточно мягкие, не вступают в химическую реакцию с кислотой, стоят намного дешевле изделий из других металлов. При этом свинец имеет низкую температуру плавления, достаточную, но не самую высокую проводимость электричества.

Иная ситуация с медными и латунными клеммами. Их электропроводимость в разы выше, они тоже достаточно тяжёлые и мягкие, но при этом сильно подвержены коррозии и стоят намного больше свинцовых. Такие проводники подойдут любителям «фаршировать» свою машину различной электроникой или авто из мест с суровыми морозами. Поэтому если тюнинг машины – не главное, можно смело выбирать свинцовые клеммы. Их срок службы намного дольше, они стоят дешевле, а владельцу остаётся только регулярно присматривать за ними и подтягивать, когда отходят контакты.

В любом случае вышеописанные клеммы находятся в обиходе автовладельцев. Каждый выбирает то, что больше всего подходит в данном конкретном случае. Подходите к выбору деталей для своего автомобиля ответственно и разумно.

Основные сведения о клеммных колодках и их различных подтипах

Загрузите эту статью (и остальные статьи из нашей серии о подключении) в библиотеке Design Guide.

Клеммные колодки представляют собой одну из разновидностей соединительных компонентов для соединения секций электронных схем в промышленных приложениях. Они включают в себя электропроводящие узлы с гнездами для крепления проводов, заключенными в монолитный пластиковый корпус. Некоторые клеммные колодки имеют контактные площадки или ножки для подключения к печатным платам, но большинство из них имеют собственные корпуса для привинчивания к раме машин, крепления к боковым сторонам промышленных электрических компонентов, защелкивания в промышленных направляющих и стойках или монтажа на внутренних стенах. корпусов пультов управления. Здесь мы сосредоточимся на последнем. Обратитесь к статье motioncontroltips. com о геометрии DIN-рейки для получения дополнительной информации о DIN-рейках, на которые монтируются многие клеммные блоки. Также обратитесь к дочернему сайту Design World eeworldonline.com для получения дополнительной информации о клеммных колодках для печатных плат — тех, которые припаяны или иным образом монтируются к печатным платам и соединяют тонкие провода для низковольтных приложений питания и управления между компонентами печатной платы.

На этой DIN-рейке установлены клеммные колодки и (в синих корпусах) реле на основе электромеханического действия.

Закрытые клеммные колодки наиболее подходят для полупостоянных и постоянных подключений сигналов и питания …, вмещающих провода и кабели от тонкого 16 американского калибра проводов (awg) до того, что было бы логическим эквивалентом -7,5 awg — массивный круглый mil из 600 kcmil или MCM. Большинство всех конструкций клеммных колодок обеспечивают надежное крепление провода, а также легкое отсоединение провода, что позволяет проводить проверки, ремонт и замену проводки и подключенных компонентов.

Клеммные колодки общего назначения (иногда называемые просто электрическими колодками или клеммами для проводов) широко применяются во множестве приложений в качестве точек подключения электрических соединений. Другие более специализированные клеммные колодки включают:

• Клеммные колодки для передачи сигналов ввода-вывода
• Клеммные колодки для распределения питания
• Клеммные колодки для подключения двигателей, включая однофазные и трехфазные двигатели для различных промышленных применений
• Клеммные колодки для использования в качестве блоки заземления — разработаны специально для соединения с землей)
• Клеммные блоки для использования в качестве блоков предохранителей — в которых два провода соединяются с предохранителем для защиты цепи.

В отличие от других вариантов соединителей, таких как кабельные соединители DIN, штыревые разъемы, соединители D-sub и промышленные гнездовые соединители, одна клеммная колодка обычно обеспечивает только одно (однополюсное) проводное соединение с имеющейся электронной схемой. Тем не менее, клеммные колодки поставляются в многорядных банках для присоединения массивов проводов к цепям по мере необходимости.

Рассмотрим особый случай интерфейсных блоков. Также называемые интерфейсами клеммных колодок , они отличаются наличием двух типов разъемов… один из которых обычно имеет форму очень длинного массива розеток для подключения отдельных дискретных проводов. На самом деле задача интерфейсного блока состоит в том, чтобы соединить ряд проводов от силового компонента с готовым кабелем (со специальным разъемом) от контроллера или другого слабосигнального компонента. Например, один общий интерфейс может принимать 37-контактный штекер D-sub и подключать его к 38-контактной клеммной колодке, которая удерживает провода в своих клеммах с вставными контактами. Напомним, что Сверхминиатюрный D-разъем назван в честь своего характерного D-образного металлического экрана штекера … возможно, наиболее известного из-за того, что он использовался на концах кабелей старых потребительских принтеров.

Имеется множество интерфейсов клеммных колодок для подключения различных разъемов DIN, а также плоских разъемов, разъемов IDC и других стандартных кабельных наконечников. Некоторые стили с функциями безопасности включают в себя розетки для проводов с глухой передней частью, которые утапливают проводящие элементы в пластиковый корпус. Другие стили имеют ступенчатую (многоуровневую) конструкцию для экономии места и облегчения доступа ко всем разъемам для проводов, даже если одна секция блока уже подключена.

При выборе клеммной колодки первостепенное значение имеют номинальные токи. Чрезмерный ток через клеммную колодку может вызвать перегрев и выход из строя. Напряжение обычно не является проблемой, но все же является ключевым параметром клеммной колодки: чрезмерное напряжение (хотя и редкое) может вызвать пробой диэлектрика и утечку тока между соседними колодками. Опубликованные значения пути утечки (между клеммами) и зазора (расстояние по воздуху) клеммной колодки также влияют на номинальное напряжение.

Розетки на клеммных колодках должны быть достаточно большими, чтобы в них можно было вместить кабельные сечения конструкции. Тип провода (одножильный или многожильный) частично определяет, какие типы клемм являются наиболее подходящими: одножильный (одножильный) провод обычно достаточно жесткий, чтобы отодвинуть пружинный механизм внутри вставных соединителей, тогда как многожильные провода часто используются с винтовыми клеммами на клеммных колодках.

Подробнее о розетках внутри клеммных колодок

Элементы, контактирующие с проводами внутри клеммных колодок, часто изготавливаются из медного сплава с тем же коэффициентом теплового расширения, что и провод, который они размещают. Это позволяет избежать проблем, связанных с разной скоростью расширения, а также проблем, связанных с электролитическими реакциями при соприкосновении разнородных металлов. Там, где клеммная колодка, вероятно, допускает вставку как одножильного провода, так и многожильного провода, некоторые производители изготавливают контактирующие с проводом элементы из бериллиевой меди.

Клеммные колодки с винтовыми клеммами используют винты для закрепления кабелей и проводов. Обычно они встречаются в блоках, работающих с умеренными напряжениями и токами, и требуют, чтобы технический специалист вставлял провода в открытые розетки, а затем с помощью отвертки затягивал небольшую пластину на проводе, чтобы надежно удерживать его. Клеммные колодки большего размера могут вставлять металлические оболочки розеток, чтобы сделать контакт проводов еще более надежным. Подтипами винтовых клемм являются контакты с зажимом для ленты (в которых используется винт для зажима провода и узел ленты) и трубчатые контакты. В последних используется прямоугольная металлическая трубка с винтом на каждом конце. Это называется трубчатым винтовым контактом, когда плоское дно винта удерживает вставленный провод на месте. Это называется трубчатым зажимным контактом, когда плоская прижимная пластина на конце винта зажимает провод… что полезно для тонкожильного провода.

Клеммные блоки с барьерными клеммами также используют винты для надежного крепления токопроводящих проводов и кабелей. Однако у них есть несколько точек подключения для нескольких кабелей, а также небольшие барьеры между отдельными клеммами.

Клеммные колодки с контактами q uick-connect используют сопряжение простых гнездовых выводов, в которые можно вставлять плоские штыревые лезвия, припаянные к концу провода, требующего соединения. Это сопряжение на основе трения является обычным для приложений с тонкой проволокой, а также для тех, которые регулярно обслуживаются или реконфигурируются.

Клеммные колодки с вставными контактами или (иногда называемыми подпружиненными контактами) имеют открытые гнезда для ручной вставки проводов и кабелей. Затем механизм с плоской пружиной, встроенный в основание каждой розетки, вгрызается в кабель и прижимает его механическим клином к внутренней стенке розетки. Эти конструкции включают в себя толкатели, называемые разжимными плунжерами (вдавливаемые с помощью отвертки с плоской головкой или более специализированного инструмента для кочерги), чтобы временно удерживать подпружиненный механизм, если по какой-либо причине необходимо удалить провода, загруженные в клеммную колодку. В некоторых случаях эти толкатели имеют яркую окраску — для облегчения идентификации и для того, чтобы техническим специалистам было легче увидеть, куда прикладывать отвертку.

Вставные контакты все чаще используются в клеммных колодках, которые монтируются на DIN-рейки, поскольку они позволяют избежать проблем, связанных с чрезмерной затяжкой винтов, и часто ускоряют монтаж клеммных колодок.

Тесно связаны с вставными контактами пружинно-зажимные контакты . Подпружиненный механизм удерживает провода в гнездах… но разница в том, что пружина принимает форму внутри гнезда. Это означает, что необходимо использовать разблокирующие плунжеры (нажатые с помощью отвертки с плоской0018 и вставка провода. Клеммные колодки с розетками, выполненными в этой конструкции, полезны, когда надежность является главной целью проектирования.

Розетки предназначены для реле, имеющих определенное количество ножевых контактов. Эти узлы позволяют быстро заменить реле в случае выхода из строя.

Съемные клеммные колодки имеют разъемы для ввода проводов и кабелей, как и ожидалось — , а также штекерный выход для вставки в ответную розетку. Такие клеммники незаменимы для горячей замены соединений при осмотре и обслуживании.

Помимо продажи компонентов с этими вариантами, производители клеммных колодок допускают почти безграничную настройку. Всего несколько вариантов:

• Варианты корпусов из прозрачного пластика и наборы этикеток (особенно для клеммных колодок, которые крепятся к DIN-рейке) для осмотра, маркировки и организации соединений проводов
• Форматы переключения или отключения (как в клеммные колодки) с пластиковым выступом, который позволяет операторам перемещать плоский разъем (встроенный в блок) в цепь или из нее — для быстрого отключения цепи
• Световые индикаторы и дополнительные цепи для визуального оповещения о состоянии соединения
• Перемычки для соединения соседних контактов, а также веерные планки для одновременного соединения проволочных сборок
• Гнезда на клеммных колодках для предохранителей и разъединителей (особенно для размещения плавкие предохранители различной номинальной мощности) для подавления перенапряжения и регулирования напряжения
• Гнезда для вставки печатных плат (для придания расширенных функций)


Рубрики: Автоматизация производства, Промышленная автоматизация, ПЛК + ПАК, Реле
С тегами: Automation24



Клеммные колодки, Phoenix Contact Клеммные колодки и ленты

Показать только в наличии

Просмотр результатов:

В системах управления движением и автоматизации потребность в безопасных и надежных соединениях между несколькими электрическими проводами и цепями очевидна. От энергетических технологий до железнодорожного подвижного состава клеммные колодки или клеммные колодки — это соединители, обеспечивающие эту уверенность.

Независимо от промышленного применения или требований к электрической нагрузке, RS с гордостью предлагает широкий выбор соединительных блоков для удовлетворения любых потребностей. У нас есть компоненты и аксессуары от ведущих производителей, включая Phoenix Contact и TE Connectivity. Это означает, что вы можете всегда доверять нам поставку клеммных блоков в точном соответствии с вашими спецификациями.

Найдите в нашем огромном ассортименте клеммные колодки нужного типа, крепления и конфигурации.

Что такое клеммные колодки и планки?

Клеммная колодка или колодка представляет собой модульный электрический соединитель, предназначенный для соединения одного входящего провода с несколькими исходящими проводами. Благодаря изолированной конструкции компоненты могут безопасно и эффективно распределять электроэнергию по цепи (или к другой цепи). Клеммные колодки также можно использовать для подключения выключателей и розеток к источникам сетевого питания.

В своей простейшей форме соединители клеммных колодок расположены в линейной конфигурации, где каждая клемма подключается к одному полюсу. Затем соединение осуществляется с помощью металлической полосы, находящейся внутри изолирующей пластиковой рамы. Именно этот каркас также обеспечивает заземление цепи, создавая безопасные условия для прерывания цепи и снижая риск короткого замыкания.

Клеммные колодки могут оказаться чрезвычайно полезными при наличии полупостоянных соединений. Благодаря тому, как они создают соединение, легко вставлять и удалять провод. Это может быть для тестирования, замены проводов, проверки безопасности и технического обслуживания. Таким образом, клеммные колодки представляют собой экономичные решения для распределения электроэнергии в коммерческих и промышленных системах.

Существуют ли различные типы клеммных колодок?

Не все клеммные колодки одинаковы, существуют разные типы, которые классифицируются по конструкции и назначению. Знание типа соединительного блока необходимо для работы любой промышленной схемы или системы.

Вот некоторые типы устройств, которые могут поставляться RS:

Клеммы заземления

Конструкция клеммных колодок заземления позволяет заменять стандартные клеммные колодки. Их роль заключается в заземлении проводов или систем по соображениям безопасности и предотвращении помех от электрических или других сигналов. В отличие от других одноуровневых проходных клемм, заземляющие клеммные колодки заземляются там, где они установлены, т.е. DIN-рейки.

Клеммные колодки с барьером

Точно так же, как в некоторых стандартных клеммных колодках для крепления кабелей или проводов используются винты, в клеммных колодках с барьером они также используются. Используется в условиях, когда вибрация может быть проблемой или во избежание потенциального короткого замыкания, для кабелей часто имеется более одной точки подключения. Таким образом, он создает «барьеры» или изолирующие блоки между каждым терминалом.

Клеммы для монтажа на печатной плате

Клеммы для монтажа на печатной плате также известны как соединительные блоки Eurostyle или «провод-плата». При этом варианте оголенные провода вставляются и зажимаются внутри корпуса. Затем этот корпус припаивается к печатной плате. Клеммы Phoenix Contact входят в число популярных клемм для монтажа на печатных платах, которые мы предлагаем в RS наряду с другими ведущими производителями.

Проходные клеммы

В тех случаях, когда необходимо соединить два провода для создания межпроводного соединения, удобным решением является проходная клеммная колодка. С одним входным и одним выходным контактом это тип клеммной колодки, позволяющий заводить два разных провода в противоположные стороны колодки.

Блоки распределения питания

Для распределения питания от одного входного источника к нескольким выходам и устройствам безопасным и эффективным решением является блок распределения питания. С этим типом клеммной колодки вам нужен только один большой провод для подключения к входной клемме. Это также гарантирует, что вам не нужно будет подключать каждое отдельное устройство отдельно. Это также может помочь изолировать любые потенциальные проблемы со схемой.

Другие варианты клеммных колодок, доступные от RS, включают блоки термопар, блоки ввода-вывода для подключения устройств и контроллеров, а также блоки датчиков/исполнительных механизмов, которые хорошо подходят для подключения современной системы управления оборудованием. Чтобы найти именно то, что вам нужно, просмотрите наш широкий ассортимент сегодня.

Какие клеммные колодки подходят для вашего приложения?

Чтобы получить желаемый результат, важно знать, какие клеммные колодки лучше всего подходят для вашего приложения, схемы или системы. Вот некоторые из общих факторов, которые могут помочь вам определить точные компоненты соединительного блока, которые вам нужны:

  • Ток. Наиболее важным фактором является номинальный ток, который зависит от проводимости клемм или площади поперечного сечения. Слишком большой ток может привести к перегреву. Планируйте ток, который будет обработан, плюс еще 50%.
  • Монтаж: клеммные колодки можно монтировать на DIN-рейку, привинчивать непосредственно к панели или припаивать к печатной плате.
  • Крепление проводов. Для соединения проводов можно использовать различные методы, в том числе винтовые зажимы, пружинные зажимы или лепестковые соединения.
  • Номинальное напряжение: Максимальное напряжение системы приложения, в котором должен использоваться блок, не должно превышать его номинальное напряжение. Этот номинал определяется диэлектрическим шагом и прочностью корпуса.
  • Провода: тип и размер подключаемого провода могут определить, какая клеммная колодка будет наиболее подходящей для применения. В Северной Америке размер провода измеряется в американском калибре провода (AWG).
  • Расположение/окружение. Предполагаемое расположение приложения или системы может быть фактором, который следует учитывать. Климатические условия и механические вибрации — это два внешних фактора, которые могут повлиять на работу цепи, если не используется соответствующий клеммный блок.
  • Для чего используются клеммные колодки и планки?

    В качестве универсального электрического соединителя клеммные колодки доказали свою полезность и экономичность для целого ряда приложений. Вот почему они являются общими для многих отраслей, таких как:

    • Технологические процессы и технологии
    • Железнодорожная инфраструктура и подвижной состав
    • Судостроение и автомобилестроение
    • Отопление, вентиляция и кондиционирование воздуха
    • Бытовые бытовые приборы, например. AV-устройства
    • Энергетика, химическая и нефтехимическая отрасли

    Почему для ваших клеммных колодок выбирают RS?

    От легкой промышленности до тяжелонагруженных приложений, RS может снабдить ваш бизнес или предприятие необходимыми вам электрическими компонентами. Поскольку мы являемся крупнейшим авторизованным дистрибьютором в Северной Америке, наш широкий ассортимент клеммных колодок и полос не имеет себе равных.

    Вы можете искать клеммные колодки от некоторых ведущих мировых производителей, таких как Phoenix Contact, Bussman by Eaton, Marathon Special Products и TE Connectivity. Чтобы найти именно то, что вам нужно, вы можете уточнить поиск, используя дополнительные фильтры.

    Также можно ввести название/номер продукта в строку поиска, чтобы найти конкретные клеммные колодки или колодки, которые вы ищете.

    Если при поиске не найдены нужные клеммные колодки, обратитесь за поддержкой к нашей дружной команде консультантов. Наш экспертный информационный центр также готов ответить на любые ваши вопросы или получить дополнительную информацию о том, как выбрать и использовать клеммные колодки

    . Блоки распределения питания

    (2098 результатов)

    Соединители клеммной колодки

    (16940 результатов)

    Закрытые разъемы клеммных колодок

    (5136 результатов)

    Интерфейсные модули

    (827 результатов)

    Соединители клеммной колодки

    (3081 результатов)

    Комплекты клеммных колодок

    (87 результатов)

    Аксессуары для клеммной колодки

    (416 результатов)

    Аксессуары для клеммных колодок

    (7327 результатов)

    Комплекты клеммных колодок

    (118 результатов)

    Аксессуары интерфейсного модуля

    (20 результатов)

    Вы можете сравнивать не более 5 предметов.

    Феникс Контакт
    Торцевая крышка для клеммных колодок Д 47 x Ш 2,2 x В 39,8 мм Серый

    Производитель Деталь №: 3047028

    Номер по каталогу RS: 70169602

    В наличии: 37960

    +1 0,87 доллара США / шт.

    +10 0,86 доллара США / шт.

    +50 0,83 доллара США / шт.

    +100 0,80 доллара США / шт.

    0 сейчас в корзине

    Ошибка при обновлении корзины

    Вы можете сравнить не более 5 предметов.

    Феникс Контакт
    Проходная клеммная колодка Винтовое соединение 26-10 AWG Серая серия UT

    Производитель Артикул №: 3044102

    Номер по каталогу RS: 70169573

    В наличии: 153450
    При заказе: 55800

    +1 0,70 доллара США / шт.

    +10 0,68 доллара США / шт.

    +25 0,66 доллара США / шт.

    +50 0,64 доллара США / шт.

    0 сейчас в корзине

    Ошибка при обновлении корзины

    Вы можете сравнить не более 5 предметов.

    Феникс Контакт
    Заземляющая модульная клеммная колодка с винтовым соединением 26-10 AWG, зелено-желтая серия UT

    Производитель Номер по каталогу: 3044128

    Номер по каталогу RS: 70169579

    В наличии: 4311
    При заказе: 5150

    +1 $6,16 / шт.

    +10 $6,04 / шт.

    +50 $5,87 / шт.

    +100 $5,60 / шт.

    больше

    0 сейчас в корзине

    Ошибка при обновлении корзины

    Вы можете сравнить не более 5 предметов.

    Феникс Контакт
    Концевой кронштейн для быстрого монтажа Clipfix Д 55,6 x Ш 9,5 x В 32 мм Серый

    Производитель Номер по каталогу: 3022218

    Номер по каталогу RS: 70169103

    В наличии: 24706
    При заказе: 24250

    +1 1,75 доллара США / шт.

    +10 1,68 доллара США / шт.

    +50 1,56 доллара США / шт.

    +100 1,45 доллара США / шт.

    0 сейчас в корзине

    Ошибка при обновлении корзины

    Вы можете сравнить не более 5 предметов.

    Феникс Контакт
    Шаг вставных мостов 6,2 мм, 10 позиций, красный, серия FBS

    Производитель Артикул №: 3030271

    Номер по каталогу RS: 70169249

    В наличии: 2772
    Под заказ: 2500

    +1 $6,83 / шт.

    +10 $6,68 / шт.

    +50 $6,47 / шт.

    +100 6,21 доллара США / шт.

    0 сейчас в корзине

    Ошибка при обновлении корзины

    Вы можете сравнить не более 5 предметов.

    Феникс Контакт
    Мосты Вставные, шаг 5,2 мм, 2 позиции, красный, серия FBS

    Производитель Деталь №: 3030161

    Номер по каталогу RS: 70169232

    В наличии: 18968

    +1 0,88 доллара США / шт.

    +10 0,85 доллара США / шт.

    +25 0,82 доллара США / шт.

    +50 0,78 доллара США / шт.

    0 сейчас в корзине

    Ошибка при обновлении корзины

    Вы можете сравнить не более 5 предметов.

    Феникс Контакт
    Проходная клеммная колодка 24 А, 800 В, вставное соединение, 26–12 AWG, серая серия PT

    Производитель Артикул №: 3209578

    Номер по каталогу RS: 70170214

    В наличии: 126012

    +1 $3,60 / шт.

    +10 $3,38 / шт.

    +50 3,15 доллара США / шт.

    +100 $3.00 / шт.

    больше

    0 сейчас в корзине

    Ошибка при обновлении корзины

    Вы можете сравнить не более 5 предметов.

    Феникс Контакт
    Мосты Сменная длина 22,7 мм, 10 позиций, красная серия FBS

    Производитель Артикул №: 3030213

    Номер по каталогу RS: 70169236

    В наличии: 2691
    При заказе: 2690

    +1 $6,94 / шт.

    +10 $6,79 / шт.

    +50 $6,60 / шт.

    +100 $6,30 / шт.

    0 сейчас в корзине

    Ошибка при обновлении корзины

    Вы можете сравнивать не более 5 предметов.

    Феникс Контакт
    Торцевая крышка для клеммных колодок Д 72 x Ш 2,2 x В 36,5 мм Серая серия ST-COMBI

    Производитель Деталь №: 3030514

    Номер по каталогу RS: 70169221

    В наличии: 2947
    При заказе: 3750

    +1 1,33 доллара США / шт.

    +10 1,31 доллара США / шт.

    +50 1,28 доллара США / шт.

    +100 1,21 доллара США / шт.

    0 сейчас в корзине

    Ошибка при обновлении корзины

    Вы можете сравнить не более 5 предметов.

    Феникс Контакт
    Мосты Вставные, шаг 6,2 мм, 2 позиции, красный, серия FBS

    Производитель Деталь №: 3030336

    Номер по каталогу RS: 70169250

    В наличии: 13888
    При заказе: 7200

    +1 0,85 доллара США / шт.

    +10 0,83 доллара США / шт.

    +50 0,81 доллара США / шт.

    +100 0,77 доллара США / шт.

    0 сейчас в корзине

    Ошибка при обновлении корзины

    Вы можете сравнить не более 5 предметов.

    Феникс Контакт
    Проходная клеммная колодка 24A 1000V 26-12AWG Винтовое соединение Серия UT

    Производитель Артикул №: 3044076

    Номер по каталогу RS: 70169571

    В наличии: 61239

    +1 1,52 доллара США / шт.

    +10 1,48 доллара США / шт.

    +50 1,43 доллара США / шт.

    +100 1,37 доллара США / шт.

    больше

    0 сейчас в корзине

    Ошибка при обновлении корзины

    Вы можете сравнить не более 5 предметов.

    Феникс Контакт
    Торцевая крышка для клеммных колодок Д 69,9 x Ш 2,2 x В 57,5 ​​мм Серый

    Производитель Артикул №: 3047293

    Номер по каталогу RS: 70169829

    В наличии: 1746
    При заказе: 3700

    +1 1,55 доллара США / шт.

    +10 1,52 доллара США / шт.

    +50 1,46 доллара США / шт.

    +100 1,41 доллара США / шт.

    0 сейчас в корзине

    Ошибка при обновлении корзины

    Вы можете сравнить не более 5 предметов.

    ТЕ подключение
    Заглушка клеммной колодки, полиамид, темно-серый, 10 мм x 53,5 мм, серия SNK

    Производитель Деталь №: 1SNK

    1R0000

    RS Stk №: 70094536

    В наличии: 11942

    +1 0,96 доллара США / шт.

    +10 0,93 доллара США / шт.

    +25 0,91 доллара США / шт.

    +50 0,88 доллара США / шт.

    больше

    0 сейчас в корзине

    Ошибка при обновлении корзины

    Вы можете сравнить не более 5 предметов.

    нВент ЭРИФЛЕКС
    Распределительный блок, 1-полюсный, 80A IEC, 85A, кабельная линия, 6-кабельная нагрузка, медь

    Производитель Номер по каталогу: 569010

    Номер по каталогу RS: 71532911

    В наличии: 2030

    +1 $8,92 / шт.

    +5 $8,64 / шт.

    +10 $8,36 / шт.

    +25 $8,10 / шт.

    больше

    0 сейчас в корзине

    Ошибка при обновлении корзины

    Вы можете сравнить не более 5 предметов.

    Феникс Контакт
    Мосты Вставные, шаг 6,2 мм, 20 позиций, красный, серия FBS

    Производитель Артикул №: 3030365

    Номер по каталогу RS: 70169632

    В наличии: 1175
    При заказе: 830

    +1 $14,28 / шт.

    +10 $12,40 / шт.

    +50 $11,47 / шт.

    +100 $10,81 / шт.

    0 сейчас в корзине

    Ошибка при обновлении корзины

    Вы можете сравнить не более 5 предметов.

    Феникс Контакт
    Вставные мосты, шаг 5,2 мм, 20 позиций, красный, серия FBS

    Производитель Деталь №: 3030226

    Номер по каталогу RS: 70169631

    В наличии: 1629
    При заказе: 1670

    +1 $13,71 / шт.

    +10 $13,45 / шт.

    +50 $13,02 / шт.

    +100 $12,48 / шт.

    0 сейчас в корзине

    Ошибка при обновлении корзины

    Вы можете сравнить не более 5 предметов.

    ТЕ подключение
    Торцевая часть клеммной колодки, полиамид, 4,8 мм Ш x 41,2 мм В x 36,7 мм Д, серия SNA

    Производитель Номер по каталогу: 1SNA118368R1600

    Номер по каталогу RS: 70094064

    В наличии: 4553

    +1 0,63 доллара США / шт.

    +10 0,62 доллара США / шт.

    +50 0,60 доллара США / шт.

    +100 0,54 доллара США / шт.

    больше

    0 сейчас в корзине

    Ошибка при обновлении корзины

    Вы можете сравнить не более 5 предметов.

    Феникс Контакт
    Концевой зажим для опоры клеммной колодки Д 42,5 x Ш 1,8 x В 35,3 мм Серый

    Производитель Артикул №: 1201442

    Номер по каталогу RS: 70171750

    В наличии: 3312
    При заказе: 3250

    +1 2,29 доллара США / шт.

    +10 2,24 доллара США / шт.

    +50 2,16 доллара США / шт.

    +100 2,08 доллара США / шт.

    0 сейчас в корзине

    Ошибка при обновлении корзины

    Вы можете сравнивать не более 5 предметов.

    Феникс Контакт
    Терминал торцевой крышки Черный Серый 48,6 мм Д 2,2 мм Ш 29,1 мм В Серия ST-COMBI

    Производитель Артикул №: 3030417

    Номер по каталогу RS: 70169217

    В наличии: 9096
    При заказе: 9650

    +1 1,29 доллара США / шт.

    +10 1,26 доллара США / шт.

    +50 1,21 доллара США / шт.

    +100 1,17 доллара США / шт.

    0 сейчас в корзине

    Ошибка при обновлении корзины

    Вы можете сравнить не более 5 предметов.

    Феникс Контакт
    Соединитель клеммной колодки, проходной, 4-позиционный, 2-уровневый, серия 30A UT

    Производитель Деталь №: 3044814

    Номер по каталогу RS: 70169831

    В наличии: 7374
    При заказе: 9400

    +1 4,27 доллара США / шт.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
