Какие бывают плакаты и знаки электробезопасности?

При ремонте, наладке или же монтаже электроустановок очень важно использовать специальные плакаты и знаки электробезопасности. Они предназначены для того, чтобы запретить осуществление действий, связанных с включением или же отключением аппаратов, которые в свою очередь используются для подачи/отключения напряжения. Простыми словами, разного рода таблички оповещают персонал о том, что на определенном участке проходят работы, поэтому трогать кнопки, рубильники и автоматы категорически запрещено. Помимо этого, плакаты и знаки безопасности, применяемые в электроустановках, могут использовать для информирования о том, что человек приближается к объекту под напряжением, или же для указания рабочего места. В этой статье мы рассмотрим, какие бывают виды плакатов и знаков в электрике, где они применяются и какие требования предъявляются к местам их установки.

• Запрещающие
• Предупреждающие
• Предписывающие
• Указывающие

Запрещающие

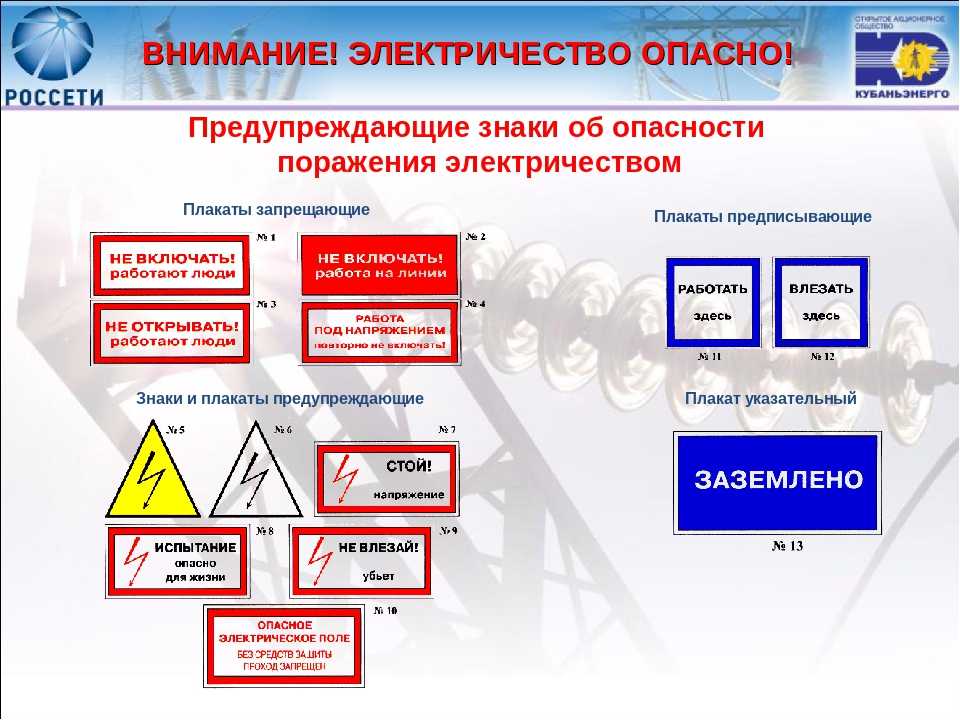

Итак, к запрещающим знакам и плакатам в электроустановках относятся следующие:

1. «Опасно! Электрическое поле! Без средств защиты проход запрещен. » Это плакат предупреждает о том, что в приближенной зоне не исключается возможное опасное действие электрического поля, поэтому без электрозащитных средств идти в дальнейшем направлении запрещено. Место установки – ОРУ при напряжении 330000 Вольт и выше. По правилам безопасности его устанавливают на высоте 1,8 метров на самом ограждении зоны, напряженность электрического поля которой превышает отметку в 15000 Вольт на метр.
2. «Не включать. Работают люди.». Устанавливается на ключи и кнопки, которые управляют коммутационными аппаратами для того, чтобы предотвратить подачу питания. Если коммутационных аппаратов нет в схеме и при этом напряжение до 1 кВ, плакат нужно повесить вблизи снятых предохранителей. Область применения – электроустановки до 1000 Вольт и выше.
3. «Не включать. Работают на лини». Назначение и место установки, как и у предыдущего плаката. Область применения – воздушные и кабельные линии, на которых осуществляются работы.
4. «Работа под напряжением. Повторно не включать. » . Область применения – ключи, которые управляют выключателями ВЛ. Этот запрещающий плакат нужно вывешивать для того, чтобы во время ремонтных работ на ВЛ никто вручную не включил питание.»

Весь это перечень плакатов относится к запрещающим и применяется в электроэнергетике. Обращаем ваше внимание на то, что изделия могут быть переносными и стационарными (устанавливаются 1 раз). Важное требование – изготавливать знаки безопасности и плакаты нужно из электроизоляционных материалов. Металлические таблички допускается использовать только в том случае, если они постоянные и находятся на достаточном согласно требований расстоянии от элементов, которые могут быть под напряжением.

Предупреждающие

Предупреждающие знаки и плакаты применяются для информирования человека о приближении к участку, который находится под напряжением. К этому виду знаков безопасности относятся:

1. «Не влезай! Убьет». Предупреждает человека о том, что при подъеме возможно приближение к элементам, которые находятся под опасным напряжением.
2. «Испытание! Опасно для жизни» Такой плакат нужно вывешивать на рабочем месте при проведении испытаний оборудования под высоким напряжением. Место установки – ограждение этого самого рабочего места. Подпись предупреждает о том, что существует вероятность удара током.
3. «Стой! Напряжение». Наверняка каждый из вас видел этот плакат на электроустановках и понимает, о чем он предупреждает.
4. «Осторожно! Электрическое напряжение». Знак безопасности выполнен в виде треугольника, имеющего равные стороны. Его используют для установки на дверях подстанций, электростанций и электроустановок, как показано на фото ниже.

Предписывающие

Данный тип плакатов и знаков безопасности предназначен для того, чтобы указать расположение места проведения работ в электрических установках, а также безопасный подход к нему. В комплект входит:

1. «Работать здесь» – тут все просто, плакат используют для указания рабочего места персонала.
2. «Влезать здесь» — предназначен для информирования человека о том, как безопасно подняться на высоту для проведения работ. Как правило, размещают на лестницах.

Указывающие

Единственным указательным плакатом является «Заземлено», который указывает на то, что электроустановка заземлена, и подавать на нее напряжение запрещается. Место установки – привод коммутационных устройств. Если применяются одновременно запрещающая и указательная табличка, последняя должна обязательно вывешиваться на передний план.

Вот мы и предоставили плакаты и знаки безопасности, применяемые в электроустановках. Обращаем ваше внимание на то, что допускается увеличивать размеры табличек при их установке на оборудование крупных размеров. В этом случае увеличение нужно выполнять в отношении 2:1, 4:1 либо даже 6:1. Получить дополнительную информацию о размерах вы можете в СО 153-34.03.603-2003. Надеемся, теперь вы знаете, на какие виды подразделяются плакаты и знаки в электрике, и какие условия применения у каждой классификации.

Напоследок рекомендуем просмотреть видео, в котором рассказывается обо всех знаках безопасности:

Будет полезно прочитать:

• Тесты по эксплуатации электроустановок
• Программы для черчения электрических схем
• Как стать электриком с нуля

Опубликовано 18.05.2016 Обновлено 18.08.2017 Пользователем Александр (администратор)

Плакаты и знаки электробезопасности: классификация и их размеры

Мероприятия по обслуживанию и ремонту электрических сетей и оборудования, потребляющего и преобразующего электроэнергию, требуют мер по обеспечению безопасности человека от попадания под действие электрического тока. Применение знаков и плакатов безопасности в электроустановках связано с необходимостью обеспечения запрета операций с аппаратами коммутации (включение или отключения), чтобы в процессе работы(ремонта и тд.) на электрооборудование по ошибке никто не подал напряжения.

Содержание

1. Классификация изделий
2. Запрещающие
3. Предупреждающие
4. Предписывающие
5. Указывающие
6. Особенности изготовления знаков электробезопасности

Классификация изделий

Плакаты и знаки предупреждают об опасности, связанной с приближением к оборудованию, которое находится под напряжением. Плакаты безопасности также могут указывать рабочее место.

По характеру применения плакаты электробезопасности делятся на переносными и стационарными (постоянными).

Классификации плакатов и знаков:

• Запрещающие,
• Предупреждающие,
• Предписывающие,
• Указывающие.

Все знаки и их размеры, более подробно о каждом виде знаке написано ниже в статье

Запрещающие

Предназначены для запрета коммутации с аппаратами(включение или отключения), нужны что бы на электрооборудование по ошибке никто не подал напряжения. Надписи выполняются буквами красного цвета на белом фоне и с красной рамкой, или наоборот белые буквы на красном фоне.

Размеры прямоугольных плакатов(ширина×высота): 200х100 или 100х50 мм.

Запрещающие плакаты

Предупреждающие

Предназначены для предупреждения о приближении на расстояние опасное для жизни к находящимся под напряжением токоведущим частям или деталям. Знаки применяются в электроустановках до 1000 В и выше.

Надписи выполняются буквами красного цвета на белом фоне и с красной рамкой, или жёлтый треугольник с чёрной рамкой и молнией, либо же чёрная краска, которую наносят на ЖБТ опоры, ограждения или плиты.

Размеры прямоугольных знаков: 300х150. Размеры сторон треугольника обычно 300х300х300, но если знак используется в помещение или наклеен на оборудование то его размеры сторон могут быть: 25, 40, 50, 80, 100, 150 мм.

Предупреждающие знаки

Предписывающие

Служат для указания мест работы и для безопасного подхода к рабочему месту. Надписи и рамки выполняются буквами сине-белой цветовой гаммой.

Размеры квадратных знаков: 100х100 или 250х250 мм, 200х200 и 80х80 мм.

Предписывающие знаки

Указывающие

Указывает, что определенный участок электроустановки заземлен и о недопустимости подачи на электрооборудование напряжения, а также для указания местонахождения различных объектов и устройств. Есть только один указывающий плакат с синей надписью “ЗАЗЕМЛЕНО” на синем фоне. Размеры плаката: 200х100 или 100х50 мм Ширина белой каёмки должны быть 5-13мм.

Указывающий знак

Особенности изготовления знаков электробезопасности

Все знаки и плакаты рекомендуется изготавливать из диэлектрического материла, а знаки на бетонных и металлических поверхностях нужно наносить красками с помощью трафаретов. Металл можно использовать только там где они не будут соприкасаться с частями электрооборудования которое может быть под напряжением. Все плакаты должны быть чётко виды. В тёмное время знаки, должны быть освещены.

Более подробно можете ознакомиться в документе “ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ И ИСПЫТАНИЮ СРЕДСТВ ЗАЩИТЫ, ИСПОЛЬЗУЕМЫХ В ЭЛЕКТРОУСТАНОВКАХ”:Читать документ
