Каким цветом провода фаза ноль земля: фаза, ноль, земля и их обозначение в квартире. Что означают цвета электрических проводов, расшифровка на схеме и в электрике 220

фото обозначений, видео ответ на вопрос цветовой маркировки проводов

Автор Aluarius На чтение 5 мин. Просмотров 353 Опубликовано 16.12.2015

Содержание

Вскрывая любой электрический провод, каждый электрик сталкивается с жилами разных цветов. Почему производители делают это, почему цвет проводов: фаза ноль земля отличаются друг от друга? Ведь не для красоты же это делается. Все верно, красота в закрытом кабеле не нужна. А расцветка же – острая необходимость. В чем же дело?

1. С помощью цветового обозначения легко можно определить, какой провод, для каких целей должен использоваться. Что облегчает коммутацию всего провода в целом.
2. Именно цветовая маркировка снижает вероятность появления ошибок в процессе монтажа, которые могут привести, во-первых, к короткому замыканию, во-вторых, к поражению током в процессе эксплуатации или ремонта электрических сетей.

Необходимо отметить, что вся цветовая гамма обозначений жил электрического провода сведена в ПУЭ, который основывается на ГОСТ Р 50462. Так что разноцветье закреплено государственным стандартом. Правда, надо отдать должное, что обозначение жил имеет не только цветовое нанесение, но и буквенное. Но в этой статье будем разбираться с именно цветом проводов: фаза ноль земля.

Внимание! Маркировка цветом производится по всей длине провода. Нередко электрики делают дополнения, которые удостоверяют, что жилы подключены правильно. Для этого на концах участков проводки устанавливают разноцветные кембрики (это термоусадочные трубки из полимера) или обматывают концы разноцветной изоляцией.

Расцветка шин на подстанциях

Трехфазная разводка внутри электрической подстанции определяется тремя цветами, соответствующие каждой отдельной фазе. Обычно для этого окрашиваются электрические шины. Так вот:

• Фаза «А» обычно окрашивается желтым цветом.
• Фаза «В» — зеленным.
• Фаза «С» — красным.

Запомнить это несложно, тем более молодым и начинающим электрикам.

Сети постоянного тока

В быту постоянный ток не используется. А вот на строительных площадках (подъемные электрические краны, различные тележки и подъемники), в производствах, в электрифицированном транспорте (трамваи и троллейбусы), на подстанциях для подпитки систем автоматики без постоянного тока не обойтись.

В таких сетях всего лишь используется два контура: положительный (плюс) и отрицательный (минус). То есть, нет здесь ни фазных проводников, ни тем более нулевого. Но даже при этом применяется разный окрас проводников. Так положительный окрашивается в красный цвет, отрицательный в синий.

Обратите внимание, что в том случае если однофазная сеть постоянного тока является ответвлением от трехфазной сети, то цветовое обозначение в двух сетях должно полностью совпадать между собой и окрашиваться по стандартным требованиям.

Расцветка сетей переменного тока

Именно в сетях переменного тока разнообразная расцветка жил проводов создает условия, при которых путаница фазы и нуля, между фазами, а также контуром заземления полностью исчезает. Это особенно актуально в тех случаях, когда монтаж делает один электрик, а обслуживанием сетями занимается другой. То же самое касается и проведения ремонтных работ.

Те электрики, которые сталкивались со старыми электрическими сетями, знают, как часто приходилось все время прозванивать контуры, определяя фаза ли это или ноль. Это занимало много времени и делало работу очень неудобной. Все дело было в том, что изоляция старых проводов была или белая, или черная, то есть, однотонная. Конечно, еще в период СССР специалисты задумывались над созданием определенного стандарта в цветовом оформлении. И сама цветная маркировка периодически менялась, пока не был принят окончательный стандарт.

Цвет нуля и заземления

В принятых стандартах есть два вида расцветки, которыми обозначаются жила нуля и жила заземления. Первая обозначается буквой «N» — это рабочий ноль, вторая буквами «PE» — это защитный ноль. Их расцветка соответственно:

• Голубая.
• Желто-зеленая.

Какого цвета провод заземления

Обратите внимание, что желтая и зеленая полоса могут располагаться не только вдоль провода, но и поперек.

Есть модели электрических проводов, в которых заземляющая жила и ноль соединены в один контур, он обозначается «PEN». Его расцветка – желто-зеленая, а на концах в местах соединения участков голубой цвет. Или, наоборот, по всей длине голубой цвет, на концах – желто-зеленый. Стандартом такое двойственное обозначение разрешено.

Цвет фазных жил

Опять-таки обращаясь к правилам ПУЭ, необходимо отметить, что стандарт дает возможность использовать достаточно широкий ряд расцветок для окраса жил электрического провода. Давайте перечислим все их: черный, белый, коричневый, серый, красный, розовый, фиолетовый, бирюзовый и оранжевый.

Внимание! Так как однофазная электрическая сеть – это ответвление от сети трехфазной, то необходимо соблюдать идентичность цветового оформления проводов. То есть, если в трехфазной сети одна из фаз проведена проводом коричневого цвета, то постарайтесь подобрать двухжильный провод для однофазной сети также с коричневой жилой.

Можно сделать вывод, что расцветка фазного провода просто должна отличаться от цвета контуров заземления и рабочего нуля. Конечно, одноцветный кабель можно тоже использовать в разводке, здесь никаких проблем нет. Просто придется постоянно на концах шлейфов устанавливать кембрики или цветную изоляцию. Это не так сложно для проведения монтажных работ. Но как было сказано выше, это будет неудобно, когда встанет вопрос ремонта. И еще один момент, который касается разноцветных проводов. Обязательно нужно определиться с длиною каждого контура: и в целом, и по участкам. Это упростит проведение монтажа, не придется делать промежуточные стыки.

Не соблюдены правила и стандарты подключения – что делать?

Иногда приходится сталкиваться с ситуациями, где в распределительном щите не соблюдены правила подключения проводов по цвету. То есть, были использованы старые стандарты или это просто нерадивость электрика, который проводил монтаж. Что делать в этом случае?

Не стоит проводить переподключение. Оптимальный вариант – провести маркировку всех проводов, идущих от распределительного щита в дом или квартиру. Конечно, в этом случае будет потрачено много времени, потому что придется вскрывать каждую разветкоробку, открывать соединения проводов и прозванивать каждый шлейф, определяя это фаза (и какая фаза), ноль или заземление. И все концы проводов маркировать, используя цветную изоленту или кембрики. Работа большая, но необходимая.

каким цветом фаза, ноль, земля

При работе с электричеством используется большое количество кабелей разных размеров и цветов. Чтобы всегда подбирать правильное изделие существует маркировка проводов по цветам. Так, отдельные кабели всегда обозначаются одинаковым цветом для удобного их использования. Например, цвет провода заземления всегда оформляется в зелено-желтую изоляцию, а цвет фазы – зелёный. Это позволяет без тестов определить назначение провода и сделать при необходимости правильное соединение с другой веткой.

В том случае, если в сети несколько фаз и нулевых проводов, они маркируются цветами согласно своду правил по работе с электричеством. Обычно это окраски, приближенные к основному цвету, но в зависимости от сети они могут отличаться.

Содержание

• 1 Электробезопасность
• 2 Специфика различных видов кабельной продукции
• 3 Для чего необходима маркировка
• 4 Правила маркировки токоведущих частей согласно ПУЭ
  • 4.1 Маркировка по цвету
  • 4.2 Буквенная маркировка проводов
• 5 Что обозначают цвета проводов в электрике
  • 5.1 Стандартная цветовая маркировка шин и проводов для сетей трехфазного переменного тока
  • 5.2 Стандартная цветовая маркировка для проводов и шин сетей постоянного тока
  • 5.3 Фаза, ноль и земля в электропроводке
• 6 Маркировка алюминиевых кабелей
• 7 Маркировка отдельных электрических кабелей
• 8 Проводка внутри дома
  • 8.1 Подводка к электроплите
  • 8.2 Нейтральный провод
• 9 Правила соблюдения расцветки электропроводки при монтаже
• 10 Если кабель уже проложен, как нанести маркировку

Электробезопасность

Переменный электрический ток напряжением 220 V или 380 V опасен для человека. Неосторожное прикосновения к оголенным проводам или металлическим частям электрооборудования, которые могут находиться под напряжением, чревато тяжелым ожогом или смертельной травмой!

Для этого ПУЭ дает ответ не только на вопросы: какого цвета провод заземления, или что такое РЕN, но для чего это нужно.

Чтобы максимально защитить человека от возможного воздействия электротоком, были приняты системы электробезопасности, характеризующиеся одним или несколькими факторами, такими как:
1. заземление;
2. защитное зануление;
3. разделение сетей трансформатором.

Для обеспечения безопасной работы в действующих электроустановках до 1 кВ применяются пять систем заземления: ТN-С, ТN-S, ТN-С-S, ТТ, IТ с разными способами заземления, зануления и разделения сетей.

ПУЭ определяет каждую из систем как:
• ТN-С, где рабочий ноль N и заземляющий РЕ проводники совмещены в одном проводе РЕN. Характеризуется: применением кабеля с четырьмя жилами в трехфазной сети и двухжильным кабелем в однофазной. Это самое старое устройство электросетей, еще повсеместно встречается, по соображениям экономии, например, в уличном освещении.
• ТN-S, где рабочий N проводник и заземляющий РЕ разделены начиная от питающего трансформатора и до конечного потребителя. Такие сети изготавливают из пятижильных кабелей для трехфазной сети и трехжильных проводов в однофазной сети.
• ТN-С-S, где имеется один совмещенный РЕN проводник четырех жильного кабеля, от питающего трансформатора до группового щитка на вводе в здание, который далее разделяют на N и РЕ, соответственно на пяти и трехжильные проводки. Это наиболее распространённая система построения сетей электроснабжения зданий и сооружений.
• ТТ, где имеется только один рабочий N проводник, а заземляется только корпус электрооборудования. В такой системе используются четырех и двухжильные проводки соответственно. Так, устроены в основном воздушные линии электропередач.
• IТ, где от питающей электросети электроустановка отделена трансформатором и полностью изолирована от земли. Это самая безопасная система для человека, применяется для потребителей только специального назначения.

Таким образом, цвет проводов фаза и ноль, L и N в электрике поможет наглядно определить применяемую систему безопасности в данной электрической сети.

Специфика различных видов кабельной продукции

Прежде, чем вести разговор о маркировке, стоит определить, в чем же разница между кабелем, проводом и шнуром. Различные виды кабелей могут использоваться не только на поверхности, но и под землей, и в воде. Это возможно потому, что одна или несколько изолированных жил защищены специальной оболочкой, которая может быть изготовлена из различных материалов, способных противостоять агрессивным условиям внешней среды.

Что касается электрических проводов, то в них тоже имеются скрученные или изолированные друг от друга проволоки или жилы. Они покрыты защитной неметаллической оболочкой или обмоткой, которая не предполагает их прокладку в земле.

Шнуром называют провод, в котором находятся гибкие и изолированные жилы. С помощью этого вида кабельной продукции осуществляется подключение к сети различных бытовых устройств, приборов, которые подвижны или часто перемещаются с места на место.

Классификация кабельной продукции в зависимости от назначения выглядит следующим образом:
1. Силовые изделия. К ним относятся провода СИП и ВВГ. Последняя разновидность годится для монтажа электропроводки и освещения внутри помещений, подключения электроустановок. Самонесущий изолированный провод (СИП) применяется при строительстве воздушных линий электропередач и создании ответвлений к жилым домам и постройкам. Количество токопроводящих жил в изделиях с маркировкой ВВГ варьируется от 1 до 6. Для СИП-разновидности этот показатель колеблется от 1 до 4.
2. Назначение радиочастотных кабелей – это передача сигнала от одного устройства к другому.
3. Контрольные изделия нужны для питания устройств и незаменимы в системах дистанционного управления. ГОСТ допускает в них количество токопроводящих жил от 4 до 37 шт.
4. Чтобы на расстоянии координировать работу приборов и устройств, наравне с контрольным видом применяют провода управления. Токоведущих жил в таких изделиях может быть от 3 до 108 шт.
5. Отдельный вид кабеля связи потребуется для того, чтобы абоненты имели возможность обмениваться информацией на расстоянии. Внутри этой группы существует разделение на высоко- и низкочастотные типы продукции.

Для чего необходима маркировка

Конкретные цвета в электрике выбраны неслучайно. Цветная проводка необходима для безопасного проведения электромонтажных работ, чтобы избежать короткого замыкания и поражения электрическим током. Раньше цвет проводников был черным или белым, в результате электрикам это приносило большие неудобства.

При расключении необходимо было подать питание в проводники, после чего при помощи контрольки определяли нуль и фазу. Использование расцветки избавило от всех этих мук, потому что все стало очень понятно.

Цветовая маркировка почти всегда наносится по всей длине проводника. Она помогает установить предназначение каждого проводника к определенной группе, чтобы облегчить их коммутации. Существуют три вида проводов в электрике: фаза, ноль и заземление.

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

Маркировка по цвету

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Итак:
• Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
• Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять. Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник.

Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.
• Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
• Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
• Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
• Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:
1. Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».

2. Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
3. Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
4. Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
5. А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Что обозначают цвета проводов в электрике

Цветная изоляция проводников сегодня – неотъемлемый атрибут для проведения успешного и правильного монтажа электропроводки. Такое решение – отнюдь не способ сделать провода красивыми и привлекательными для потребителя, это – удобная цветовая маркировка, стандартизированная и регламентированная во всем цивилизованном мире, являющаяся, без преувеличения, необходимостью.

Цветовая маркировка проводов дает точное обозначение каждому проводнику. Цвет изоляции жилы определяет ее назначение в группе из нескольких проводников и облегчает процесс коммутации и монтажа.

Такое решение исключает возможные ошибки, способные привести к смертельно опасному поражению электрическим током или к короткому замыканию. Ремонт и обслуживание электросетей также становится более безопасным, если провода имеют точную маркировку.

Стандарт изложенный в ПУЭ строго определяет цвета маркировки, и благодаря этому стандарту появляется возможность легко идентифицировать каждый проводник, каждую жилу кабеля в группе по цвету или по буквенно-цифровому коду.

Как правило, проводник целиком имеет определенный цвет, но допустима и маркировка только концов отдельных жил, в точках коммутации, где возможно применение цветной изоленты или цветных кембриков. Далее мы рассмотрим более подробно, как же именно выполняется такая маркировка для сетей однофазного, трехфазного тока и постоянного тока.

Стандартная цветовая маркировка шин и проводов для сетей трехфазного переменного тока

В сетях трехфазного переменного тока вводы высокого напряжения трансформаторов как на станциях, так и на подстанциях, а также шины, окрашены в следующие цвета, соответственно фазам:
• Фаза «А» – окрашена в желтый цвет;
• Фаза «В» – окрашена в зеленый цвет;
• Фаза «С» – окрашена в красный цвет.

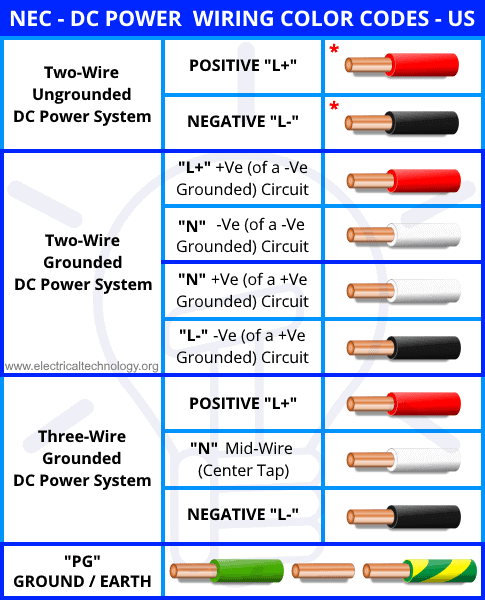

Стандартная цветовая маркировка для проводов и шин сетей постоянного тока

Для цепей постоянного тока характерны только две шины: положительная и отрицательная. Здесь положительный провод (шина положительного заряда) маркируется красным цветом, а отрицательный провод (шина отрицательного заряда) маркируется синим цветом, ведь нулевой и фазный провода здесь принципиально отсутствуют. Средний провод (М) маркируется голубым цветом.

В случае, когда сеть постоянного тока, содержащая два проводника, создана посредством ответвления от трехпроводной цепи постоянного тока, проводники маркируются так же, как и соответствующие проводники исходной трехпроводной цепи.

Фаза, ноль и земля в электропроводке

Электрические сети переменного тока прокладывают теперь всегда многожильным проводом в изоляции жил разного цвета, это сильно облегчает процесс монтажа. Если разводку в помещении выполняет один монтажник, а в будущем обслуживание и ремонт сети будут проводить другие люди, они уже не будут вынуждены постоянно выявлять «фазу» и «ноль», они просто сориентируются по цвету.

Но в былые времена это являлось настоящей проблемой, ибо изоляция использовалась одноцветная – или белая, или черная. Теперь же выработан стандарт, и в соответствии с ГОСТом Р 50462 «Идентификация проводников по цветам или цифровым обозначениям», жилы отдельные и в кабелях имеют строго регламентированные обозначения.

Функция маркировки – создать возможность быстрого и легкого наглядного определения назначения каждого конкретного проводника по любому его участку, это одно из главных требований ПУЭ. Какой же расцветкой, согласно ГОСТу, должны обладать проводники в электрических установках переменного тока на напряжение до 1000 вольт и с глухозаземленной нейтралью, к коим относятся почти все жилые дома и административные здания?

Нулевой рабочий проводник (N) имеет синюю маркировку. Для нулевого защитного проводника (PE) – желто-зеленая маркировка в виде полос вдоль или поперек жилы. Такая маркировка в названной комбинации цветов актуальна лишь для заземляющих проводников (для нулевых защитных).

Когда нулевой рабочий проводник выполнен совмещенным с нулевым защитным (PEN), то по всей длине провода маркировка делается синим цветом, а в местах присоединений (на концах проводника) – желто-зеленые полосы, или наоборот: желто-зеленый проводник с синими концами.

Так, нулевые провода маркируются следующими цветами:
1. Нулевой рабочий провод (N) – маркировка синим цветом;
2. Нулевой защитный провод (PE) – маркировка желто-зеленым цветом;
3. Нулевой совмещенный провод (PEN) – маркировка желто-зеленым цветом с синими метками на концах либо наоборот.

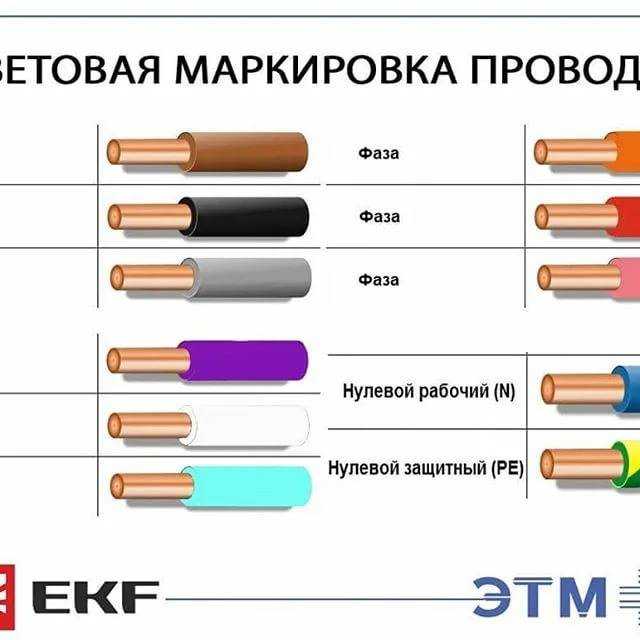

Фазные провода, в соответствии со стандартом ПУЭ, могут иметь маркировку одним из этих цветов: красный, черный, фиолетовый, коричневый, серый, розовый, оранжевый, бирюзовый, или белый. Если однофазная электрическая цепь получена путем ответвления от трехфазной сети, то фазный провод полученной однофазной цепи должен обязательно совпадать цветом с исходным проводом трехфазной сети, от которой произведено ответвление.

Провода маркируются так, чтобы цвета фазных проводов ни коим образом не совпадали цветом с нулевым проводником. А если применяется немаркированный кабель, то цветовые метки делаются на концах жил, в местах соединений, при помощи кембриков из термоусадки или цветной изолентой. Но для предотвращения лишней работы по изготовлению меток, достаточно изначально правильно выбрать цвет изоляции, выбрав кабель достаточной длины для своих нужд.

Порой электрику в работе приходится сталкиваться с не очень приятными ситуациями, когда проводка уже выполнена, и ни подключения в щитке, ни провода не промаркированы, в этом случае человеку приходится тратить время и, используя пробник, выявлять «фазу», «ноль», и «заземление».

Однако всегда следует помнить, что даже если не представляется возможности приобрести провод нужного цвета, можно конечно использовать провод любого цвета, но тогда обязательно нужно пометить концы жил хотя бы цветной термоусадкой или цветной изолентой. И всегда помните, что при прокладке электропроводки необходимо быть осторожным и всегда соблюдать технику безопасности.

Маркировка алюминиевых кабелей

АППВ 2х6-380 – провод алюминиевый, с покрытием из ПВХ, плоский, имеет разделитель (про определение немного ниже), 2 жилы сечением по 6 мм. Нужно отметить, что буквенное обозначение используется в основном для высоковольтных вариантов.

Цветовая маркировка помогает определить назначение кабеля. Она используется для телефонных шнуров, бытовых приборов (вентилятора, видеокамеры), средств передвижения (ВАЗ и прочие) и т. д. Именно эти данные наиболее важны при установке кабелей или разводки электрики в новом доме.

Как определить назначение и типы проводов по маркировке цветом, согласно ПУЭ 7:
• Голубой – рабочий ноль;
• Зеленый – это нулевой защитный;
• Черный – заземление или «земля»;
• Белый – это цветовая маркировка проводов фаза ноль.

К слову, у разных производителей могут быть различные виды обозначений. Например, кабель фазы может быть белым, розовым, желтым, оранжевым, серым, красным, поэтому будьте внимательны при монтаже или снятии шнуров. При подключении фазовых кабелей к люстре или розетке, следите за тем, чтобы цвета соединяемых кабелей совпадали.

Маркировка отдельных электрических кабелей

В каждом бытовом устройстве используется своеобразная система обозначений.

У клавиатуры для ноутбука или блока питания компьютера:
1. Красный – стандартный USB VDC, провод подключения клавиатуры Defender Accord km-4810L и прочие.
2. Белый – для разъема USB D, при этом зеленым определяется D+.
3. Черный – предназначен для входа GND (есть в наушниках).

Будьте внимательны, черный и красный провода также используются, чтобы подключить кулер охлаждения для электрооборудования.

За что отвечают провода магнитолы по цветам:
• Черный – земля или подключение к массе двигателя.
• Красный – шнур питания.
• Желтый – питание, соединяется с красным.
• Синий (если есть) – управление антенной и прочими функциями магнитопроводов.

Купить провода нужного вида (СИП, монтажные, гибкие и прочие) можно в специализированных магазинах, где маркировка также указывается в сертификате и паспорте изделия. Цена зависит от вида шнура.

Проводка внутри дома

Проводка внутри дома выполняется только однофазными линиями и медными проводами. В электрических цепях, используемых для бытовых целей, рабочий ноль должен быть всегда синий! Согласно ПУЭ внутридомовые линии должны прокладываться с заземляющим проводником. Во всех трехжильных проводниках, выполненных по ГОСТу, подходящих для внутренних работ, заземляющий провод – желто-зеленый.

Если трехжильный проводник гибкий типа ПВС, то фазный проводник обычно коричневого цвета. Для внутридомовой проводки лучше использовать провода выполненных из литой меди. Если жилы помечают полосами, то жила с полосой любого цвета исключая синий и желто зеленый – фазный.

Если в кабеле отсутствует желто-зеленый проводник, в качестве заземляющего провода используют проводник с зеленой полосой. Заземляющий провод может маркироваться чисто желтым цветом. В кабелях, жилы которых окрашены целиком, белый провод – фазный.

Подводка к электроплите

Бытовая электроплита на 220 В подключается в специальную розетку, выдерживающую большую мощность. Окрас жил встречается красный, зеленый, синий, где красный – фаза, зеленый – земля, синий – нулевой проводник.

Есть нюанс, в электроплитах и варочных поверхностях зарубежного производства, рассчитанных на 220/380 В, подключение выполняется четырехжильным кабелем:
1. синий – ноль;
2. желто-зеленый проводник – заземление;
3. черный проводник – фаза А;
4. коричневый проводник – фаза В.

Допускается при подключении на одну фазу сеть объединять фазные проводники на электроплите под один контактный зажим.

Нейтральный провод

Нейтральный проводник – это провод, присоединенный к средней (нулевой) точке электрической системы. В стандартной схеме подключения – это совмещенный нулевой рабочий и нулевой защитный проводник в трех фазной цепи. Цвет нейтрального провода – весь синий с желто-зеленым на концах или весь желто-зеленый с синим на концах.

Проводится маркировка проводов по цвету, буквам и цифрам. ГОСТ до 2009 г более широко трактовал возможности маркировки проводов. Начиная с 2009 г стандарты пересматривают в сторону более четкой классификации цветов и исключают примечания, позволяющие не маркировать проводники.

В национальном стандарте 2009 уточнена терминология и дополнена буквенно-цифровая классификация. Для электрических цепей до 2009 г применялась классическая окраска проводников: желтый, зеленый, красный.

В классическом варианте трехфазных цепях до 1000 вольт проводники помечают в следующих комбинациях:
• Фаза А – L1, желтый – рекомендован коричневый.
• Черный рекомендован в фазе В – L2, зеленый.
• Фаза С – L3, красный – рекомендован серый.
• Нулевой проводник – N синий.
• Совмещенный рабочий ноль с заземляющим проводником – PEN, синий с желто-зелеными наконечниками – желто-зеленый с синими наконечниками.
• Заземляющий проводник – PE, желто-зеленый.

Данная комбинация не подразумевает ни направление вращения, ни фазировку.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, какой тип выключателя установлен: одноклавишный или двухклавишный выключатель. Разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное – соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность, нулевой рабочий – слева, фаза – справа.

Но бывают сюрпризы от производителей, например, один проводник – желто-зеленый, а два других могут оказаться черными.

Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Если кабель уже проложен, как нанести маркировку

Очень часто приходится сталкиваться с такими ситуациями, когда приходишь на объект, открываешь щиток, а там подключение выполнено непонятно как. Про соответствие маркировки проводов с правилами вообще говорить не приходится. Не понятно каким цветом фаза проложена, а где ноль и заземление.

Приходится ознакамливаться с разводкой проводов в щитке, распределительных коробках и т. д. Это все сводится к одному недостатку, приходится тратить время. Как быть в таком случае? Не производить же подключение по-новому.

К сожалению, даже сегодня некоторые электрики во время монтажных работ пользуются устаревшими нормативами. Из-за этого другим специалистам во время проведения работ, связанных с ремонтом и обслуживанием электрических сетей, приходится искать «фазу» и «ноль» при помощи пробника.

Если нет возможности купить проводники нужного цвета, подойдут кабели любой расцветки. Главное, чтобы концы жил были правильно помечены при помощи термоусадочных трубок или цветной изоленты.

В соответствии с правилами допускается выполнять цветовую маркировку не по всей длине, а только в местах присоединения к шинам, то есть на концах кабеля. Для этого можно выполнить обозначение проводов по цвету, воспользовавшись цветной изолентой или надеть на концы кабеля термоусадочную трубку.

Разумеется, нет необходимости менять существующую маркировку проводников, монтаж которых проводился по старому ГОСТу. Но сегодня при вводе в эксплуатацию электроустановок следует использовать только новые правила.

Напоминаем: работы по прокладке электрического кабеля требуют от монтажника предусмотрительности и внимательности. Будьте осторожны!

Важность нейтрального провода

В этой статье давайте обсудим, что такое нейтральный провод и его значение в электроустановках. Если мы посмотрим на электрическую установку дома, у нас обычно есть две жилы кабеля — одна для фазы, а другая для нейтрали. Ток, протекающий между фазным кабелем, нагрузкой и нейтральным кабелем.

Дополнительно, для безопасности, установлен третий кабель, который называется заземлением, где ток не должен протекать, но является безопасным путем в случае повреждения фазового кабеля и контакта с шасси и не проходит через людей.

Экранирование кабеля – назначение, выберите…

Включите JavaScript

Экранирование кабеля – назначение, выбор, заземление

циркулирует по однофазным цепям. Например: если лампочка подключена только к фазе, она не может работать, так как у нее нет нейтрали, чтобы электроны могли циркулировать.

В электрической системе «Нейтральный провод» — это особенность, а не производственная спецификация.

Термин нейтраль связан с тем, что она используется как часть системы распределения переменного напряжения с одной или несколькими фазами. В этих случаях один кабель имеет фиксированное напряжение (скажем, нулевое), а второй кабель имеет переменное напряжение (или фазу) относительно этого кабеля.

Например, 220 вольт при 50 Гц или 110 вольт при 60 Гц. В трехфазном распределении используются нейтральные и трехфазные кабели или только трехфазные кабели без нейтрали.

Правильно ли подключать нейтраль установки к земле?

Если у нас есть низкое питание от электроэнергетической компании, у нас, как правило, будет три фазы и нейтраль, а нейтраль должна быть распределена компанией и должна быть заземлена. Нейтраль трансформатора на вторичной стороне заземлена для безопасности людей и оборудования.

Но если мы находимся в нашей внутренней установке, она должна иметь независимое заземление от нейтрали. Следовательно, цвета кабеля коричневый, черный и серый для фаз , синий цвет для нейтрали, и зелено-желтый для заземления в электроустановке. Так устроены почти все слаботочные установки. Поэтому путать нейтраль и землю в установке нашего дома нам в принципе не корректно.

Почему горячий провод в домашней электросети может ударить нас током, если мы дотронемся до него, а нейтральный — нет?

Нейтральный провод имеет потенциал земли, то есть НУЛЕВОЙ потенциал. Тот же нулевой потенциал, что и у человека, стоящего на земле. Следовательно, разность электрических потенциалов между нейтралью и человеком также равна НУЛЮ, поэтому ток от нейтрали к телу человека не течет, и человека не бьет током.

Тем не менее, энергораспределительная компания должна иметь нейтраль, надежно соединенную с Землей. В очень сухих местах разность потенциалов между нейтралью и землей часто превышает 10 или 20 вольт переменного тока, что делает прикосновение к нейтральному проводу опасным. Следовательно, сопротивление заземления должно быть минимальным, чтобы между нейтралью и землей было минимальное напряжение.

Зачем нужен нулевой провод?

Нам нужны два проводника для передачи электроэнергии, потому что ток генерируется только тогда, когда электроны перемещаются из одной точки в другую. Нейтральный проводник обеспечивает обратный путь для движения электронов и, таким образом, через нагрузку протекает электрический ток.

В трехфазной электрической системе ток нейтрали представляет собой векторную сумму трехфазных токов. Если энергосистема сбалансирована, у которой симметрия ее волны составляет 120 электрических градусов и при идеально сбалансированной трехфазной линейной нагрузке ток нейтрали равен нулю. Однако, если нагрузка несимметрична, то нейтральный провод пропускает через себя ток несимметрии.

Разница между нейтральным проводом и заземляющим проводом

Согласно международным электротехническим нормам (IEC), заземление называется защитным заземлением (PE), , а нейтраль — N.

Нейтральный провод

Нейтраль является нейтральной точкой между различными фазами. Напряжение между фазами и нейтралью меньше, чем напряжение между фазами. Нейтральный провод переносит токи между фазными цепями к нейтрали через нагрузку.

Провод заземления

Провод заземления не является частью электрической цепи. Он служит для защиты оборудования и пользователей в случае неисправности электрооборудования. Заземляющий провод возвращает ток на трансформатор, чтобы устранить разность потенциалов на открытых металлических предметах. Правильное заземление предотвращает аварию, вызывая срабатывание реле дифференциальной защиты или реле замыкания на землю при обнаружении утечки.

Почему нейтраль в электроустановке должна быть заземлена?

Нейтральная точка заземлена по соображениям безопасности. Нейтральное положение обеспечивает безопасность как для людей, так и для оборудования. В случае повреждения изоляции протекает ток небаланса, и нейтральный проводник несет этот ток небаланса. Защитное устройство, определяющее ток нейтрального провода, отключает автоматический выключатель и изолирует неисправный участок.

Он также гарантирует, что напряжение между фазой и землей такое же, как между фазой и нейтралью (это кажется очевидным, но нет). Когда нейтраль не заземлена, высокое напряжение от неисправного трансформатора или молнии может повысить напряжение между фазой и землей, а наведенное им высокое напряжение может привести к нарушению изоляции.

В некоторых установках используется плавающая нейтраль, что позволяет обнаруживать повреждения изоляции до того, как произойдет утечка.

Значение нейтрального провода

Ниже указано значение нейтрального провода.

• Кабель, подключенный к нейтральной точке, создает разность потенциалов, которая пропускает электрический ток через фазный провод. Поток электрического тока устанавливается в фазном проводе, потому что нейтральный провод находится под нулевым потенциалом. Основная функция нейтрального провода — обеспечить путь к фазному току для однофазной нагрузки. И нейтральный проводник несет фазный ток небаланса в трехфазной 4-проводной системе.
• Для передачи электроэнергии необходима разность напряжений. Ток может течь по двум проводникам только при наличии разности потенциалов. Разность потенциалов между фазой и нейтралью вызывает движение электронов от более низкого потенциала к более высокому потенциалу. В результате ток течет от источника питания к нагрузке, а ток возвращается к источнику по нулевому проводу. Таким образом, разница напряжений между фазным кабелем и нейтральным кабелем вызывает протекание электрического тока.
• Нейтральные провода позволяют току возвращаться и служат в качестве обратного проводника . Таким образом, без нулевого провода электрический ток не завершает свой путь.

Нейтральный провод имеет первостепенное значение при электромонтаже, поэтому при проектировании системы необходимо учитывать выбор сечения нейтрального провода и другие факторы.

Читать Далее

Похожие сообщения:

Пожалуйста, следуйте и как мы:

Коричневый синий желтый зеленый провода, где фаза. Цвет провода фаза, земля, ноль

В настоящее время монтаж электропроводки осуществляется проводами с разным цветом изоляции. И дело тут не в каких-то веяниях моды или красоте самого изделия, а в безопасности и удобстве использования этой электропроводки.

Ведь цветная изоляция может выполнять одновременно две функции — защиты от удара электрическим током или защиты от короткого замыкания путем нанесения изоляционного материала на проводник, а использование цвета этого самого изоляционного материала помогает электрику определить назначение этого проводника.

Во избежание путаницы все цвета приведены к общему стандарту, описанному в PUE.

Цветовая маркировка может выполняться как по всей длине жилы, так и в местах соединения жил или на их концах. Для этого можно использовать цветную изоленту или термоусадочную трубку (кембрик).

В данной статье рассмотрим цветовую маркировку в однофазных и трехфазных цепях, а также в цепях постоянного тока.

Цвета проводов в однофазной сети

Разные цвета изоляции проводов становятся наиболее актуальными, когда монтаж электропроводки осуществляет один человек, а ремонт и обслуживание – другой. Основная задача цветовой маркировки – легкость и быстрота определения назначения одного из проводов.

Цвета фазных проводов

Согласно ПУЭ фазные провода в однофазной электрической сети могут иметь следующий цвет изоляции — черный, красный, коричневый, серый, лиловый, розовый, оранжевый, белый, бирюзовый. Такая цветовая маркировка довольно удобна — когда видишь провод с таким цветом изоляции, становится понятно, что перед тобой фаза (но все же лучше перепроверить, так как на практике бывают случаи, когда маркировка не уважается).

Нулевая рабочая жила или нейтраль

Нулевая или нулевая рабочая жила (N) обычно выполняется проводом с синей изоляцией.

Нулевой защитный проводник и нулевой комбинированный проводник

Нейтральный защитный проводник (PE) имеет желто-зеленую изоляцию. Совмещенный нулевой и рабочий проводник (PEN) имеет синий цвет с желто-зелеными метками на конце или наоборот — желто-зеленый цвет с голубыми метками на конце.

Если у Вас нет провода подходящего цвета, то монтаж можно производить проводом любого цвета (кроме защитного РЕ-проводника, имеющего цвет), пометив концы этого провода цветной лентой или термоусадкой трубки, которые имеют цвет, указывающий на назначение проводника. Вы также можете пометить концы проводника нужным цветом, даже если установка уже завершена проводником другого цвета.

Приведенные ниже цвета обозначают фазные, нулевые, защитные и комбинированные жилы:

Цвета проводов и шин в сети переменного тока при трехфазном подключении

Для соблюдения правильной последовательности фаз при подключении трехфазных потребителей электрической энергии , также используется цветовая маркировка шин и тросов. Это значительно упрощает жизнь монтажникам и ремонтникам, так как по цвету кабеля или шины можно определить фазу, которая подключена или будет подключена к этому кабелю или шине. В отличие от однофазных потребителей, где фазный провод может быть выполнен кабелями с разными цветами изоляции (список выше), для трехфазных потребителей цвета, которыми можно обозначать фазы, строго регламентированы ПУЭ.

При трехфазном подключении фазу А следует обозначать желтым цветом, фазу В — зеленым, фазу С — красным. Нулевой рабочий, защитный и комбинированный проводники имеют такую ​​же окраску, как и при однофазном подключении.

Допускается выполнять цветовое обозначение кабелей и шин не по всей их длине, а только в местах присоединения кабелей или шин, как показано на рисунке выше.

Также цветовые коды могут соответствовать международному стандарту IEC 60446 или могут использовать кодировку, принятую внутри страны соответствующими нормативными документами. Например, в США и Канаде для заземленных и незаземленных систем используются разные цветовые коды. Ниже приведена таблица, в которой для сравнения приведены коды цветов кабелей и шин разных стран:

Цвета проводов и шин в цепях постоянного тока

В цепях постоянного тока обычно используются только две шины, а именно плюсовая и минусовая. Но иногда цепи постоянного тока бывают со средним проводником. Согласно ПУЭ шины и провода подлежат следующей маркировке в цепях постоянного тока: плюсовая шина (+) — красная, минусовая (-) — синяя, нулевой рабочий М (при наличии) — синий.

Изменения в цветовой маркировке шин и проводов

АТ РФ ГОСТ Р 50462-92, регламентировавший идентификацию проводников в электрических сетях цифровыми и цветовыми обозначениями, с 01.01.2011 заменен ГОСТ Р 50462-2009, имеющим достаточно существенные отличия от ГОСТ Р 50462-92 и имеющим некоторые противоречия с ПУЭ 7 Ниже приведена таблица, дающая рекомендации по цветовой маркировке шин и тросов по ГОСТ Р 50462-92:

Среди новичков в электрике бытует забавное мнение, что разные цвета тросов и проводов — это всего лишь рекламный «прикол». «компаний-производителей. Конечно, это неправда. Отличающиеся по цвету проводники нужны для удобства — чтобы сразу определить: где в проводке фаза, где ноль и где земля.

При этом неправильное подключение несовместимых типов проводов чревато не только коротким замыканием, но и поражением человека электрическим током.

Основной задачей цетовой является обеспечение безопасных условий электромонтажных работ. Цвета изоляции, отличающиеся друг от друга, позволяют значительно сократить время на поиск и подключение тех или иных контактов.

Если посмотреть ПУЭ или те же евростандарты, то можно обнаружить, что каждая отдельная жила имеет свой особый цвет изоляционного слоя. Основная цель данной статьи — помочь читателю понять: какого цвета провода фазы, нуля и массы.

Внешний вид грозозащитного провода

Согласно правилам устройства электроустановок изоляционный слой грозозащитного провода должен быть окрашен в желто-зеленый цвет. Иногда компании-производители также наносят на провод зеленый изоляционный слой с продольными и поперечными желтыми полосами. Встречаются также раковины, полностью окрашенные в желтый или зеленый цвет. На схеме подключения «земля» обозначена аббревиатурой «РЕ». Что важно — провод заземления можно назвать «нулевой защитой» и не путать это определение с «нулевым проводом».

Пример внешнего вида «заземления»:

Внешний вид нулевого провода

Как в однофазной, так и в трехфазной электрической сети цветовая маркировка нулевого провода всегда должна быть синего или синего цвета . На схеме он обозначен как «N». Также нулем часто называют нулевой или нейтральный рабочий контакт.

Пример внешнего вида «нейтрали»:

Внешний вид провода «фаза»

В отличие от предыдущих вариантов проводников, фазный провод (он же «L») может быть окрашен в один из следующие цвета:

• черный;
• белый;
• серый;
• красный;
• коричневый;
• Оранжевый;
• фиолетовый;
• розовый;
• бирюзовый.

Стоит отметить, что часто «фаза» бывает черной, белой или коричневой:

Важная информация

Цветовая маркировка электрических проводов имеет множество особенностей. Часто новички сталкиваются с огромным количеством различных вопросов. Самые частые среди них:

1. Что означает аббревиатура «PEN»?
2. Как определить, где земля, ноль и фаза, если провода не отличаются по цветам изоляции или имеют нестандартный цвет?
3. Как самому указать ноль, фазу и землю?
4. Какие еще могут существовать стандарты цветового кодирования проводов?

Что ж, давайте вместе найдем ответы на эти важные вопросы.

Аббревиатура «PEN»

Ставшая в настоящее время неактуальной система заземления TN-C предполагает совмещение заземления с нейтралью. В этом есть и свой плюс, заключающийся в увеличении удобства монтажных работ. Однако есть у него и свой недостаток, а именно риск поражения электрическим током при монтаже электропроводки в доме или квартире. При этом такой комбинированный провод окрашен в желто-зеленый цвет, но концы изоляции синие (что характерно для нейтрали). Именно этот комбинированный контакт обозначается на схемах как «PEN»:

Поиск PE, L и N

Предположим, в процессе ремонта электрической сети вы обнаружили, что все провода окрашены в один цвет. Как разобраться, что означает каждый из проводников?

Если однофазная сеть не предполагает наличия заземления (в сети всего два провода), то нужна индикаторная отвертка. Он поможет определить, какой из проводов «фаза», а какой «ноль».

Перед процедурой не забудьте отключить питание на вводной панели. Далее вам нужно будет аккуратно зачистить оба провода сети и отделить их друг от друга, после чего снова включить подачу тока. Теперь осталось отличить «фазу» от «ноля» с помощью индикатора: при контакте с «фазным» проводом загорится лампочка на рукоятке отвертки (из чего следует, что второй провод и есть искомый «ноль» ).

В той же ситуации, когда в проводке есть еще и третий провод заземления, нужно воспользоваться мультиметром. Вкратце, он применяется следующим образом. Для начала установите диапазон измерения переменного тока на устройстве выше 220 вольт. Далее прислоните одно из двух щупалец к фазовому сердечнику, а вторым щупальцем найдите «ноль»/«землю». При этом в случае контакта с нейтральным проводником на дисплее мультиметра появится значение напряжения в пределах 220 Вольт. В случае контакта с заземляющим проводом напряжение будет несколько ниже.

Есть еще один способ определения типов проводников. Выручит, когда под рукой нет ни индикаторной отвертки, ни мультиметра. Здесь поможет логика и цвет утеплителя. Помните, что синяя оболочка абсолютно всегда «нулевая». Определить оставшиеся два провода будет немного сложнее. Первый вариант таков: у вас остается цветной и черно-белый контакт, среди которых цветной, скорее всего, «фаза», а последний белый или черный провод — «земля». Возможен и второй сценарий: у вас остается красно-черно-белый провод, где белая изоляция (согласно ПУЭ) означает «фазу», а оставшаяся красная – «земля».

Будьте осторожны! Описанный метод носит лишь рекомендательный характер и достаточно опасен. Если вы решили им воспользоваться, сделайте для себя соответствующие пометки, которые уберегут вас от поражения электрическим током при замене люстры или розетки.

Что еще хотелось бы сказать, так это то, что в цепи постоянного тока цветовая маркировка плюса и минуса представлена ​​черно-красным изолирующим слоем. В трехфазной сети каждая «фаза» будет иметь свой цвет (А — желтый, В — зеленый, С — красный). При этом «ноль» будет синим, а «земля» — желто-зеленым. В кабеле на 380 вольт провод A будет белым, B черным и C красным. Нулевые рабочие и защитные провода будут такими же, как и в предыдущем варианте.

Как самостоятельно указать L, N и PE?

Когда обозначения вообще нет, или оно кардинально отличается от стандартного, рекомендуется обозначить все элементы самостоятельно. В этом деле поможет цветная изолента или специальная термоусадочная трубка (она же кембрик). Согласно нормативным документам указание типов проводов должно производиться на их концах — в местах присоединения жил к шине:

Сделанные отметки помогут в будущем как хозяину дома или квартиры, так и приглашенному электрику. И об этом действительно стоит позаботиться заранее.

Содержимое:

В целях облегчения монтажа электропроводки вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило, в домах или квартирах осветительный прибор, розетки подключаются при помощи трех проводов. Каждый из них имеет свое назначение в домашней электросети. Поэтому большое значение имеет обозначение цвета заземляющих проводов. За счет этого значительно сокращается время монтажа и последующего ремонта. Благодаря цветовой маркировке любой вид подключения не представляет особой сложности.

Провод заземления

В большинстве случаев для обозначения провода заземления используется желто-зеленый цвет. Иногда можно встретить проводники только с желтой изоляцией. Светло-зеленый используется еще реже. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод выровнен с нейтралью, он называется PEN. Он окрашен в зелено-желтый цвет, а на концах имеется голубая тесьма.

В распределительном щите провод заземления подключается к специальной шине, либо к корпусу и металлической двери. В распределительной коробке соединение производится аналогичными проводами, предусмотренными в светильниках и розетках, снабженных специальными заземляющими контактами. Провод заземления не нужно подключать к устройству защитного отключения (УЗО), поэтому такие защитные устройства применяются там, где для электропроводки используется всего два провода.

Нулевой проводник (нейтральный)

Для нейтрального проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щите осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, которые имеют синий цвет.

Сама шина подключена к входу через . В некоторых случаях подключение можно осуществить напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все синие нулевые провода соединены между собой и в коммутации участия не принимают. Исключением является провод, идущий от выключателя. Синие провода подключаются к розеткам с помощью специального нулевого контакта, обозначаемого буквой N. Эта маркировка наносится на заднюю часть каждой розетки.

Цвет провода фазы

Фаза не имеет точного обозначения. Довольно часто встречаются черный, коричневый, красный и другие цвета, отличающиеся от зеленого, желтого и синего. В распределительном щите, установленном в квартире, соединение фазного провода, идущего от потребителя, производится с контактом выключателя, расположенным внизу. В других цепях этот проводник может быть подключен к устройству защитного отключения.

В выключателях фаза непосредственно участвует в переключении. С его помощью контакт замыкается и размыкается – включение и выключение. Таким образом, к потребителям подается напряжение, а при необходимости эта подача прекращается. В розетках фазный провод подключается к контакту с маркировкой L.

Определение провода

Иногда возникают ситуации, когда необходимо определить назначение того или иного провода, если на нем нет маркировки. Самый простой и распространенный способ – использовать индикаторную отвертку. С его помощью можно точно определить, какой провод будет фазным, а какой нулевым. В первую очередь необходимо отключить питание на панели. После этого концы двух проводников зачищают и разводят в стороны подальше друг от друга. Затем нужно включить блок питания и определить назначение каждого провода индикатором. Если лампочка загорается при контакте с сердечником, это фаза. Таким образом, другой провод будет нейтральным.

При наличии в проводке провода заземления рекомендуется использовать мультиметр. Это устройство оснащено двумя щупальцами. Во-первых, на соответствующей отметке выставляется измерение переменного тока в диапазоне более 220 вольт. Одно щупальце закрепляется на конце фазного провода, а второе определяется заземлением или нулем. В случае контакта с нулем на дисплее прибора отобразится напряжение 220 вольт. При прикосновении к заземляющему проводу напряжение будет заметно меньше.

Маркировка

Присутствует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода — алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

• АА — соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
• AC — дополнительная свинцовая оплётка.
• Б — наличие защиты от влаги и дополнительной оплётки из двухслойной стали.
• Бн — оплетка кабельная негорючая.
• Г — отсутствие защитной оболочки.
• Р — резиновая оболочка.
• HP — резиновая оболочка из негорючего материала.

Здравствуйте, уважаемые читатели и гости сайта «Записки электрика».

При проведении электромонтажных работ очень часто встает вопрос о цветовой маркировке проводов.

Раньше было, так сказать, в «застойное» время, использовались только белые провода, реже черные.

Поэтому много времени ушло на определение фазы или нуля в электросборке. Пришлось прибегнуть к помощи и .

Во избежание этого необходимо привести цветовую маркировку проводов и шин к единому стандарту.

И как всегда обратимся к нормативным документам, а именно к Главе 1 п.1.1.29. и пункт 1.1.30. В нем четко указано, что должна применяться идентификация жил проводов и шин по цветам или цифровым обозначениям, в соответствии с ГОСТ Р 50462-9.2.

А что говорит этот ГОСТ?!

Согласно ГОСТ Р 50462-92 п. 3.1.1 для обозначения проводов и шин могут применяться следующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, голубой, серый, белый, розовый, бирюзовый .

Согласно EIC, пункт 1.1.29:

• нейтральные жилы (N) должны быть синего цвета
• комбинированные нулевая рабочая и нулевая защитная жилы (PEN) должны иметь синий цвет по всей длине и желто-зеленые полосы на концах
• нейтральные защитные проводники (PE) и проводники защитного заземления должны быть желто-зелеными

В качестве примера приведу несколько фотографий. Все нулевые рабочие проводники (N) подключены к шине (N) и имеют синий цвет. Все нейтральные защитные проводники (PE) подключены к сборной шине (PE) и имеют зелено-желтый цвет.

И всех других цветов, кроме синего (синего) и желто-зеленого, можно использовать в качестве фазных проводов.

На приведенных ниже фотографиях видно, что фазные провода белого цвета.

Согласно ПУЭ п.1.1.30 при трехфазном переменном токе шины фазы А должны быть желтого цвета, фазы В — зеленого, фазы С — красного цвета. Запоминается легко и просто в виде аббревиатуры «ЖЗК», т.е. желтый, зеленый, красный.

Для наглядности приведу несколько примеров.

Два измерительных трансформатора НОМ-10 (кВ).

Отходящий фидер распределительной подстанции напряжением 500 (В).

Как видите, в приведенных примерах полностью соблюдается цветовая маркировка шин с трехфазным переменным током.

Кстати, не обязательно, чтобы шины были полностью окрашены в тот или иной цвет. Вполне достаточно сделать цветную маркировку (в виде краски, наклеек, термоусадочных трубок, бирок и т.п.) в местах присоединения сборных шин к коммутационным аппаратам.

Согласно ПУЭ, п. 1.1.30, при однофазном переменном токе шина фазы В, подключенная к концу обмотки источника питания, должна быть красного цвета, а шина фазы А, подключенная к начало обмотки источника питания должно быть желтого цвета.

К сожалению, хороших образцов таких электроустановок у меня нет. Может у кого есть фото, буду очень благодарен, если поделитесь.

Кстати, если шины однофазного тока являются ответвлением от системы трехфазного тока, то они обозначаются согласно требованиям цветовой маркировки трехфазной системы.

Согласно ПУЭ, стр.

В качестве примера приведу экран постоянного тока (СКПТ) = 220 (В).

А это выводы непосредственно с аккумулятора.

Кстати, мы постепенно переходим со свинцово-кислотных аккумуляторов СК-5 на необслуживаемые аккумуляторы Varta.

Дополнение

С 01.01.2011 ГОСТ Р 50462-92, указанный в начале статьи, отменен. Вместо него вступил в силу ГОСТ Р 50462-2009, в котором некоторые пункты противоречат предыдущему ГОСТу. Например, в пункте 5.2.3 указано, что для фазных проводов предпочтительны следующие цвета:

• серый
• коричневый
• черный

Для наглядности выкладываю фотографию распределительного щита одного из банков, где мы проводили электромонтаж.

На мой взгляд, более наглядна ранее принятая маркировка «ЖЗК».

В однофазной сети для фазного провода предпочтительный цвет — коричневый. Соответственно, если однофазная сеть является ответвлением от трехфазной сети, то цвет фазного провода должен совпадать с цветом фазного провода трехфазной сети.

Также введен запрет на отдельное использование желтого и зеленого цветов (п. 5.2.1). Их можно использовать только в желто-зеленой комбинации для защитных проводов PE. В связи с этим изменена маркировка трехфазной сети «ЖЗК», т.к. желтый и зеленый цвета использовались в нем отдельно.

Также изменена цифровая маркировка цепей постоянного тока (п.5.2.4):

• коричневый цвет — положительный полюс (+)
• серый цвет — отрицательный полюс (-)
• синий цвет — средний проводник (M)

Внимание!!! Хочу предупредить, что не нужно сейчас бегать и менять имеющуюся разметку. Ведь при вводе объектов еще действовал старый ГОСТ Р 50462-92. Но при вводе в эксплуатацию новых электроустановок не следует пренебрегать ГОСТ 50462-2009.

Если по каким-то причинам нет возможности маркировать провода и шины в соответствии с вышеуказанными требованиями, то можно использовать любой цвет. Но необходимо намотать изоленту, наклейки на концы жил, надеть кембрик или термоусадочные трубки соответствующего цвета, например, вот так:

И уже по традиции смотрите видео по материалам этой статьи:

P.S. Уважаемые коллеги, прошу соблюдать требования по цветовой маркировке проводов и шин при выполнении электромонтажных работ. Давайте уважать друг друга.

Любой, кто хоть раз имел дело с проводами и электрикой, замечал, что у проводников всегда разный цвет изоляции. Это не просто сделано. Цвета проводов в электрике призваны облегчить распознавание фазы, нулевого провода и земли. Все они имеют определенный цвет и легко различаются в процессе эксплуатации. Какого цвета провода фаза, ноль, земля и пойдет дальше.

Как окрашиваются фазные провода

При работе с электропроводкой наиболее опасны фазные провода. Прикосновение к фазе при определенных обстоятельствах может стать смертельным, наверное, поэтому для них выбирают яркие цвета. Вообще цвета проводов в электрике позволяют быстро определить, какие из пучков проводов наиболее опасны и работать с ними очень аккуратно.

Чаще всего фазные жилы красного или черного цвета, но бывает и другой цвет: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета можно раскрасить фазы. Бороться с ними будет проще, если исключить нулевой провод и массу.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз к букве добавляется цифровое обозначение: L1, L2, L3 для трехфазной сети 380 В. В другом варианте первая фаза обозначается буквой А, вторая — В, третья — С.

Цвет провода заземления

По современным стандартам провод заземления желто-зеленый. Обычно выглядит как изоляция желтого цвета с одной или двумя продольными ярко-зелеными полосами. Но встречаются и окраска поперечных желто-зеленых полос.

В некоторых случаях в кабеле могут быть только желтые или ярко-зеленые жилы. В данном случае «земля» имеет именно такой цвет. На схемах он отображается теми же цветами — чаще ярко-зеленым, но может быть и желтым. Подпись на схемах или на оборудовании «Земля» латинскими (английскими) буквами PE . Контакты, к которым должен быть подключен «земляной» провод, также помечены.

Иногда профессионалы называют провод заземления «нулевым защитным», но не путайте. Это земля, и она защищает, потому что снижает риск поражения электрическим током.

Какого цвета нулевой провод

Ноль или нейтраль бывает синего или синего цвета, иногда синего цвета с белой полосой. Другие цвета в электрике не используются для обозначения нуля. Так будет в любом кабеле: трехжильном, пятижильном или с большим количеством жил.

На схемах синим цветом обычно рисуют «ноль», и подписывают его латинской буквой N. Специалисты называют его рабочим нулем, так как, в отличие от заземления, он участвует в формировании цепи питания. При чтении схемы его часто определяют как «минус», а фазу считают «плюсом».

Как проверить правильность маркировки и проводки

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — они могут быть подключены неправильно. Поэтому перед началом работы стоит убедиться, что вы правильно определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. Отверткой легко работать: при прикосновении к фазе загорается светодиод, установленный в корпусе. Так определить фазные проводники будет несложно. Если кабель двухжильный, проблем нет — вторая жила нулевая. А вот если провод трехжильный, то нужен мультиметр или тестер — с их помощью мы определим, какая из оставшихся двух фаз, какая нулевая.
