Реле контроля напряжения – как выбрать для квартиры?
Сегодня каждый владелец квартиры либо дома стремится обезопасить свое жилье от непредвиденных аварийных ситуаций и сильных скачков напряжения. Для защиты электросети все чаще используют специальное реле контроля напряжения (РКН), которое обеспечивает надежную защиту бытовых сетей. Чаще всего подобный вид реле устанавливают в распределительный щиток. Однако бывают другие модификации устройства.
Удлинитель со встроенным реле контроля напряжения. В бытовых помещениях принято использовать однофазные реле. Трехфазные аналоги устройства более актуальны для офисных и промышленных помещений. Также 3-х фазные реле применяют в частных домах, в которых присутствует ответвление от линии 380 В. Способ подключения РКН может быть следующим:
- переходник, который подключается в стандартную розетку;
- удлинитель на разное количество гнезд;
- элемент, монтируемый в РЩ.
Все перечисленные изделия имеют определенные достоинства и недостатки. К преимуществам можно отнести:
- компактные размеры;
- мобильность;
- установка не требует больших усилий;
- невысокая цена;
- приятный дизайн позволяет использовать изделие в помещениях с любым стилем интерьера;
- многофункциональность – изделие можно использовать для защиты одного либо нескольких потребителей.
Если владелец квартиры желает обезопасить, к примеру, дорогую модель холодильника, при этом все остальные бытовые приборы уже работают через стабилизатор, тогда целесообразно подключить прибор через заранее приобретенный элемент типа «розетка-вилка». В данном случае можно не устанавливать общее автоматическое устройство, тем самым сохраняя бюджет семьи. Подобный вариант наиболее оптимален для владельцев квартир, которые не хотят тратить деньги на монтаж реле напряжения в РЩ.
Однако потребитель должен четко понимать, что подключение приборов в розетку более высокозатратный процесс, нежели монтаж одного в распределительный щиток.

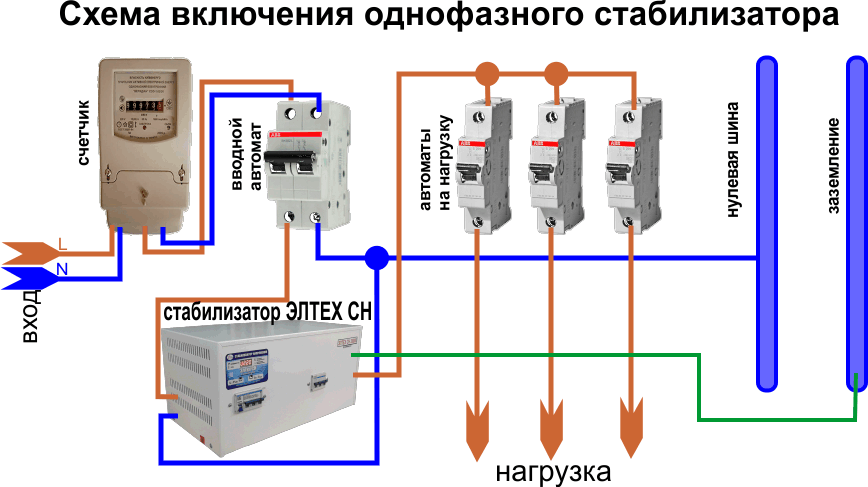

При отсутствии стабилизатора электрики советуют монтировать реле напряжения в щиток на ДИН-рейку. Таким образом, владелец квартиры либо дома сможет обезопасить всю подключенную в электросеть бытовую технику. РКН следует монтировать на каждую защищаемую линию. Подобный способ подключения обезопасить все дорогостоящее оборудование от непредвиденной поломки. Реле контроля времени фирмы АВВ, монтируемые в щитке, лучший вариант защиты приборов, используемых в частном доме, ведь их можно подсоединять к 3-х фазной сети.
Наиболее популярным видом реле контроля напряжения являются модели торговой марки АВВ серии СМ. Подобные элементы можно регулировать, подстраивая на определенный порог срабатывания. Время восстановления занимает 1–30 секунд.
Реле напряжения RBUZ для защиты всего дома
Поиск по каталогу
КАТАЛОГ ПРИБОРОВ /
Реле напряжения RBUZ для защиты всего дома пользуются наибольшей популярностью ввиду того, что можно установить всего одно реле напряжения RBUZ и защитить сразу весь дом от проблем с напряжением.
Реле напряжения RBUZ (РБУЗ) выпускаются на 25,32,40,50 и 63 Ампера и предназначены для установки в щитке освещения для защиты коттеджа, квартиры, дома, дачи. Выбирается реле напряжения RBUZ номиналом по току, бОльшим номинала вашего вводного автоматического выключателя. Так, например, если вводной автомат на 32А, следует выбирать реле напряжения RBUZ на 40А (на 50А или 63А тоже можно). Если автомат на 40А, то RBUZ на 50 (или 63А).
Реле RBUZ D — самые простые модели реле напряжения RBUZ. Монтируются на DIN-рейку, номинал приборов от 16А до 63А.
Реле RBUZ D с буквой Т после номинала по току — следующая за RBUZ D серия реле напряжения RBUZ (РБУЗ) производятся на номиналы от 25 до 63 Ампер. Основной отличительной особенностью этой серии приборов является наличие защиты от внутреннего перегрева прибора — термозащита. (Модели RBUZ MF и D2 также имеют опцию защиты от перегрева (термозащита)
Реле RBUZ MF — новая линейка приборов RBUZ. Многофункциональные реле серии MF обеспечивают комплексную защиту однофазной сети: контролируют недопустимые отклонения напряжения, превышение потребления тока и активной мощности. Выпускаются многофункциональные реле RBUZ MF25, RBUZ MF32, RBUZ MF40, RBUZ MF50 и RBUZ MF63 на соответствующие токи. Все показания — напряжение, ток, мощность — отображаются на трехстрочном индикаторе многофункциональных реле RBUZ MF. Ни у каких других моделей реле напряжения RBUZ, кроме серии MF, нет возможности контроля и отображения тока и мощности!
Реле напряжения RBUZ D2 — новинка в «линейке» однофазных реле напряжения RBUZ.
Компактные реле напряжения RBUZ D2 выпускаются на 40,50 и 63А. Одной из отличительных особенностей данной модели реле напряжения RBUZ является компактность. Ширина реле напряжения RBUZ D2 всего 2 модуля (у всех остальных моделей реле напряжения RBUZ- 3 модуля). Это позволяет сэкономить место в щитке освещения. Реле напряжения RBUZ D2 производятся с белым индикатором и RBUZ D2 Red — с красным индикатором напряжения. Отличие реле напряжения RBUZ D2 от реле напряжения RBUZ D2 Red только в индикаторе. Цена реле напряжения RBUZ D2 Red за счет этого немного ниже. Остальной функционал и габариты реле напряжения RBUZ D2 и реле напряжения RBUZ D2 Red полностью идентичны. Контроля тока и мощности НЕТ!
Руководство для начинающих по реле Shelly — выберите правильное реле для работы — подключение
‹ ›
Сегодня в связи с подключением мы рассмотрим самое распространенное устройство умного дома в моем доме — реле Shelly.
Я помогу вам решить, какое из четырех реле Shelly с локальным управлением подходит именно вам, покажу, как их подключить, и дам несколько советов и приемов по их настройке.
На мой взгляд, самая большая проблема с устройствами Shelly заключается в том, что все они выглядят очень похоже, хотя у них определенно разные приложения. Новый автомат может быть легко перегружен всеми различными устройствами и в конечном итоге с неправильным, или просто решить пропустить Шелли все вместе, что было бы позором, потому что Шелли сделал так много правильного. Это видео не спонсируется Шелли, но спонсируется HolidayCoro.com
Когда я впервые рассматривал Shelly 1 в августе 2018 года, одним из основных преимуществ было то, насколько легко было установить кастомную прошивку, такую как Tasmota, но в 2019 годуЯ перестал заморачиваться с тасмотой на своих шелловых устройствах, потому что заводская прошивка может работать полностью локально, и включает в себя все нужные мне протоколы, такие как MQTT, CoAP и REST.
Теперь, в 2021 году, официальная интеграция с домашним помощником Shelly буквально обнаруживает ваши устройства Shelly и автоматически добавляет все доступные датчики и элементы управления. И, не забывайте, мы говорим здесь о ЛОКАЛЬНОМ контроле, поэтому не стесняйтесь отключать шелли-облако и даже блокировать свои шелли-устройства от Интернета, потому что они им не нужны.
Текущая линейка Shelly включает около 30 различных устройств, но их можно сгруппировать в 5 основных категорий, чтобы выполнять почти все, что вы хотите делать в своем умном доме.
Сегодня мы специально рассмотрим реле.
Реле — это устройства, которые полностью включают или выключают питание цепи. Shelly предназначены для установки за стандартным настенным выключателем и дадут вам контроль над этой нагрузкой через Wi-Fi. Что отличает эти устройства Shelly от других интеллектуальных выключателей, так это тот факт, что вы по-прежнему будете использовать свои существующие выключатели света для управления ими, а это означает, что если у вас есть уникальные или старинные выключатели, вам не нужно будет заменять их безвкусным интеллектуальным выключателем, поэтому вы можете улучшить функциональность своего дома, не уничтожая персонажа.
Итак, какое из 4 реле Shelly подходит именно вам?
Первое, что вам нужно знать, это наличие нейтрального провода в месте расположения выключателя. В некоторых старых домах и в определенных странах нейтральный провод подключается к нагрузке, например, к потолочному светильнику, и к выключателю подводятся только горячие провода. Если вы посмотрите за своим выключателем и увидите только два провода, у вас нет нейтрали, и Shelly1L — ваш единственный вариант для реле.
Shelly1L имеет самую низкую максимальную нагрузку среди всех реле Shelly: всего 4,1 А непрерывно, что в цепи 110 В составляет 450 Вт, а в цепи 220 В — 9 Вт.00ватт. Shelly1L имеет тепловую защиту, поэтому он может безопасно отключить реле, если нагрузка слишком высока, но вы все равно не должны пытаться поставить на него постоянную нагрузку более 4А.
Shelly1L работает с использованием магии или того, что иногда называют электромагнитной индукцией, для которой требуется минимальная нагрузка 20 Вт, чтобы в цепи было достаточно электричества для питания WiFi и реле.
Наиболее распространенный способ подключения вашего shelly1L выглядит следующим образом: ваш источник горячего провода подключен к клемме L, а ваша нагрузка горячего провода подключена к O. Затем ваш коммутатор подключается к S1 и Sx. Если у вас есть два коммутатора, вы также можете подключить S2 к Sx, но это не обязательно. Как я уже сказал, если у вас 20-ваттная нагрузка, вам не нужно использовать байпас, но если он вам нужен, он будет установлен на вашей нагрузке параллельно, вот так.
Вы также можете установить Shelly1L с нейтралью, но не стоит, потому что для этого есть гораздо лучшие варианты.
Если у вашего выключателя есть нейтральный провод, ваши следующие вопросы должны заключаться в том, сколько цепей вы хотите контролировать и сколько ампер будет проходить через эти цепи?
Если у вас есть два переключателя, и каждая цепь рассчитана на ток менее 10 А, вы, вероятно, захотите использовать флагманский продукт Shelly, Shelly 2.
5, который внесен в список UL и может использоваться для управления двумя отдельными цепями до 10 А. Есть два переключающих входа, два релейных выхода, контроль мощности и защита от перегрева. В Shelly 2.5 любое напряжение, которое вы подаете на линейные клеммы, будет выводиться на клеммы O1 и O2.
Наиболее распространенная конфигурация проводки Shelly 2.5 выглядит следующим образом: ваш источник с горячим проводом подключен к клемме L, а нагрузки с горячим проводом подключены к O1 и O2. Ваши переключатели будут подключены к источнику горячего провода, а переключатели SW1 и SW2 — к Shelly 2.5. Наконец, клемма N подключается к нейтральному проводу. Вторая клемма L технически присутствует, если вы собираетесь максимально увеличить нагрузку на обе цепи, но обычно в ней нет необходимости, поскольку две клеммы L соединены внутри.
10A — это довольно большая нагрузка на цепь, и, как и Shelly1L, 2.5 имеет встроенные механизмы безопасности для отключения реле, если потребляемая мощность или температура слишком высоки, но если вы планируете управлять особенно большой нагрузкой, такой как резистивный нагреватель, вы должны использовать Shelly 1PM, который может выдерживать до 16А.
Shelly1PM имеет одно реле на 16 А, контроль температуры и мощности. Shelly1PM — это наиболее тяжелое реле Shelly, и в сети 220 В Shelly1PM может выдерживать 3500 Вт или 1750 Вт в сети 110 В, но имейте в виду, что обогреватель или кондиционер, мощность которых заявлена как 3500 Вт, будет иметь немного больший ток. потреблять ток изначально, и двигатель будет потреблять ток на несколько порядков выше, чем его номинальная мощность при первом запуске. Мораль этой истории в том, что вы всегда хотите переоценивать свою нагрузку и помнить о том, какая это нагрузка, это касается всех переключателей и реле, а не только раковин.
Наиболее распространенная конфигурация проводки Shelly1PM выглядит следующим образом: ваш источник горячего провода подключен к L, а ваша нагрузка подключена к O. Ваш нейтральный провод подключается к N, и одна сторона вашего переключателя должна быть подключена к источнику горячего провода. в то время как другой идет в терминал SW. На shelly1PM есть две клеммы L, но, как и в случае с shelly2.
5, вам нужно подключить их обе только в том случае, если вы намерены максимально увеличить номинал 16 А.
И это оставляет нас с моим любимым устройством Shelly, Shelly1. У Shelly1 нет контроля температуры, как у моделей 1L, 1PM и 2.5, а также контроля энергопотребления, но в shelly1 есть несколько вещей, которые делают его идеальным для небольших проектов.
Во-первых, все реле Shelly, которые мы рассматривали до сих пор, выводят любое напряжение источника, от которого они питаются, непосредственно на выход реле, то есть, если вы питаете его 110 В, то 110 В будет выходить из клеммы O при переключении. включено, но на Shelly1 реле изолировано и имеет так называемые «сухие контакты». Это означает, что когда вы включаете реле, оно соединяет клемму I с клеммой O, но через эту цепь не проходит ток, если он не подается на клемму I.
Во-вторых, каждое реле, которое мы рассмотрели, может питаться от 110–230 В переменного тока, а Shelly1, 2.5 и 1PM могут питаться от 24–60 В постоянного тока, но Shelly1 также может питаться напрямую от 12 В постоянного тока.
Дополнительная перемычка на Shelly1 обходит схему регулирования напряжения, чтобы напрямую питать электронику 12 В, это очень полезно, поскольку во многих проектах используется 12 В для таких вещей, как светодиоды, замки и датчики, и это позволяет вам использовать один источник питания. . Это также означает, что вы можете свободно использовать терминал SW и другие контакты GPIO на shelly1 для всего, что хотите, при питании от источника 12 В, потому что, в отличие от питания от сети, они будут привязаны к земле и безопасны в использовании. Вы не должны пытаться использовать контакты SW или GPIO на других устройствах Shelly для приложений с низким напряжением, потому что они относятся к сетевому напряжению, а не к земле.
Поскольку в shelly1 отсутствует контроль питания и тепловая защита, я почти исключительно использую его для проектов с питанием от постоянного тока, таких как устройство открывания гаражных ворот IoT, замок для раздвижных стеклянных дверей и автоматизация рождественской елки, но если вы хотите использовать его таким образом, вот типовая схема подключения переменного тока.
Ваш источник горячего провода будет подключен к L, I и одной ноге вашего переключателя. Нагрузка с горячим проводом будет подключена к O. Другая нога вашего переключателя будет подключена к SW, а ваша нейтраль будет подключена к N. Наличие реле с сухими контактами увеличивает количество необходимых вам проводов, поэтому понятно, почему Shelly пропустила его на их другие реле, но это очень полезно в проектах с низким напряжением.
Как я уже сказал, я почти всегда использую shelly1 в режиме постоянного тока, который выглядит следующим образом: положительный источник постоянного тока подключен к клемме N, где указано +, а отрицательный или заземленный подключен к L, где указано -. Вы можете подключить все, что хотите, к сухим контактам реле, а вход SW также можно использовать, подключив одну сторону переключателя к земле, а другую сторону к клемме SW.
Если вы используете 24-60 В постоянного тока, вы должны оставить перемычку в заводском положении, но если вы хотите использовать 12 В, вам нужно переключить перемычку из регулируемого в нерегулируемое.
К сожалению, это означает, что ваша раковина больше не защищена от ошибок пользователя, и если вы поставите на нее более 12 В или перепутаете положительный и отрицательный провода, ваша раковина выпустит волшебный дым и больше никогда не заработает… так что будьте особенно внимательны. перед подключением.
Итак, подытожим:
Нет нейтрали, нагрузка менее 4 А? Шелли 1л
Стандартное применение переключателя, при нагрузке 10 А? Шелли 2.5
Сильноточное приложение? Шелли 13:00
Сухой контакт или приложения 12 В постоянного тока? Шелли1
Существует также еще одно специальное приложение Shelly 2.5, где вы можете подключить его непосредственно к вашим рольставням, и он будет использовать клеммы O1 и O2 для запуска двигателей ваших жалюзи вперед или назад. У него есть причудливое программирование, использующее монитор мощности, чтобы знать, когда он полностью открыт или полностью закрыт, и даже может частично открываться. Типичная проводка для этой установки выглядит следующим образом для рольставней с питанием от переменного тока, где источник горячего воздуха подключается к клемме L, нейтраль подключается к N, клемма O1 подключается к направлению вперед или «вверх» двигателя вашей рольставни, а клемма O2 соединены с обратным или «вниз» направлением.
Двигатель рольставни также должен иметь собственное нейтральное соединение.
Если у вас есть переключатель ручного управления, кнопка ВВЕРХ будет подключена к горячему на одной ноге и SW1 на другой, а кнопка ВНИЗ должна быть подключена к горячему на одной ноге и SW2 на другой. Если вы собираетесь использовать Shelly 2.5 в качестве элемента управления рольставнями, важно настроить его таким образом в веб-интерфейсе, поэтому далее давайте поговорим о подключении ваших устройств Shelly к вашей сети.
Технически возможно добавить ваше устройство shelly с помощью приложения shelly, но, по моему опыту, это может быть больше головной боли, чем того стоит, если вы смешали 2,4 гигагерц и 5 гигагерц Wi-Fi. Мой рекомендуемый метод — включить ваш Shelly, затем перейти к настройкам на вашем телефоне и найти SSID Wi-Fi с Shelly в имени. Подключитесь к этой точке доступа, а затем откройте браузер на 192.168.33.1 , который приведет вас к веб-консоли для вашей оболочки.
С этой веб-страницы вы можете включать и выключать вашу раковину и изменять все ее настройки.
Итак, в первую очередь давайте подключим Shelly к Wi-Fi. Заходим в интернет и безопасность, затем режим вайфай — клиент. Введите свой SSID и пароль и нажмите «Сохранить». Затем ваша оболочка перезагрузится и присоединится к вашей сети. Вы можете получить к нему доступ несколькими способами. Во-первых, если вы зайдете в приложение shelly, вы должны увидеть сообщение о том, что новое устройство обнаружено, и вы можете продолжить настройку через приложение. Мой предпочтительный метод — войти в мой маршрутизатор, чтобы найти IP-адрес моей новой раковины, или вы также можете использовать приложение, такое как «Fing», чтобы найти этот IP-адрес. Наконец, если ваша сеть поддерживает mDNS, вы можете использовать mDNS-имя вашей оболочки для доступа к ней. Единственное известное мне место, где можно найти это имя, — это перейти к дополнительным настройкам разработчика, включить mqtt, затем нажать «использовать пользовательский префикс mqtt», и имя mDNS будет заполнено автоматически. Если вы скопируете это перед вводом информации о Wi-Fi, вы сможете получить доступ к своей оболочке, вставив это имя в свой браузер с косой чертой в конце.
Следующее, что нужно сделать, это обновить прошивку вашей оболочки. Наличие последней прошивки решит 99% проблем, которые могут возникнуть у вас с вашей оболочкой, но в зависимости от того, насколько старая ваша прошивка обновляется, не всегда так просто, как нажать кнопку «Проверить наличие новой прошивки». Во вкладке настроек нажмите «обновление прошивки», а затем «проверить наличие новой прошивки». Названия прошивок Shelly начинаются с даты их выпуска. Если ваше устройство сообщает, что на нем установлена последняя прошивка, но дата на передней панели старше нескольких месяцев, возможно, оно ошибочно.
Чтобы исправить это, временно подключите ваше устройство Shelly к облаку, выбрав «Интернет и безопасность», а затем «включить облако». Это подключит ваше устройство Shelly к серверам Shelly и проверит наличие там последней прошивки. Затем вы можете повторить процесс проверки прошивки на вкладке настроек, и он должен работать должным образом.
Подключение к облаку shelly позволяет вам управлять вашими устройствами shelly через amazon echo и google home с помощью навыков shelly, а также дает вам удаленный доступ к вашим устройствам shelly без необходимости настраивать переадресацию портов или VPN, но если, например мне, вы предпочитаете использовать только локальное управление, вы можете отключить свой shelly от облака shelly после получения последней версии прошивки.
И это тот момент, когда «наилучшая настройка» перестает быть «наилучшей», и ваша настройка будет сильно зависеть от того, для чего вы используете свою раковину.
Но давайте поговорим о контроле. Если вы используете облако shelly, вы можете управлять своими устройствами shelly из любой точки мира через приложение shelly. Если вы не используете облако, вы все равно можете управлять своими устройствами в приложении shelly, но вам нужно находиться в той же сети, что и ваши устройства shelly.
Большинство людей в конечном итоге добавят свои раковины в центр домашней автоматизации, такой как домашний помощник, hubitat или умные вещи. К сожалению, для интеграции умных вещей используется облако оболочки, но hubitat и домашний помощник используют локальное управление. Для локального управления у shelly есть три варианта: REST, MQTT и CoAP, который shelly называет CoIoT. Вероятно, вы лучше всего знакомы с протоколами REST и MQTT. REST по существу использует команды HTTP для управления оболочкой и сбора информации от нее.
Проблема с REST заключается в том, что он использует опрос, другими словами, хаб, такой как домашний помощник, должен постоянно спрашивать Шелли, не изменилось ли что-нибудь с момента их последнего разговора. MQTT и CoIoT — это push-протоколы, то есть shelly немедленно сообщит вашему концентратору, когда что-то изменится.
MQTT — это система на основе брокера, в которой есть один главный сервер, с которым взаимодействуют все устройства, где CoIoT — это широковещательный протокол, поэтому каждый раз, когда что-то меняется на shelly, он отправляет многоадресное сообщение по сети на все заинтересованные устройства. MQTT — более эффективный протокол, использующий меньше сетевых ресурсов, но поскольку он использует для связи один сервер, этот сервер необходимо правильно настроить, чтобы ваше устройство работало. Но поскольку CoIoT использует многоадресную рассылку, ему все равно, кто слушает, он просто отправляет сообщение в вашу локальную сеть, чтобы любой мог его прослушать. Как вы можете себе представить, с точки зрения безопасности это означает, что вы не захотите использовать CoIoT в общедоступной сети, но в частной сети это прекрасно, потому что не требует настройки и позволяет обнаруживать новые устройства.
Если вы решите использовать MQTT, вы настроите его в веб-интерфейсе, щелкнув «Интернет и безопасность», «Дополнительные параметры разработчика» и включив MQTT. Вы можете видеть, что CoIoT включен по умолчанию, поэтому, когда вы подключаете shelly к сети, домашний помощник автоматически обнаружит его и даст вам уведомление о его настройке. Если по какой-то причине этого не происходит, вы можете добавить его в домашний помощник вручную, используя интеграцию с shelly.
Небольшое примечание: если CoIoT не работает должным образом, домашний помощник вернется к протоколу REST. Если вы управляете своим светом вручную, вы должны увидеть его немедленное обновление в домашнем помощнике, если есть задержка, это означает, что CoIoT не работает, что, скорее всего, из-за одной из ваших конкретных настроек сети. Мне нужно было отключить отслеживание IGMP в моей сети unifi, чтобы CoIoT работал правильно.
Есть множество других мелких настроек, которые вы можете настроить в меню, но последнее, о чем я собираюсь рассказать, — это типы переключателей.
Я упоминал ранее, что основным преимуществом Shelly является возможность добавления интеллектуальных функций к совершенно обычному выглядящему коммутатору. Неизбежным компромиссом здесь является то, что иногда состояние переключателя не будет соответствовать состоянию освещения. Если у вас в доме много 2- или 3-позиционных выключателей, вы, вероятно, уже привыкли к этому, но для некоторых людей переключатель в верхнем положении означает, что свет должен быть включен, а все остальное неприемлемо. Хорошей новостью является то, что независимо от вашего мнения о ситуации, у Шелли есть вариант переключения для вас.
Используя меню типа кнопки, вы можете выбрать мгновенное действие, если ваш переключатель на самом деле является кнопкой; Переключатель, который всегда будет синхронизировать состояние переключателя и света при ручном управлении, другими словами, вы все еще можете включать и выключать его из приложения, но если вы включаете свет, а переключатель выключен, то вы нужно будет сначала переключить переключатель вверх в положение «включено», а затем вниз в положение «выключено», чтобы выключить его.
Также есть краевой переключатель, который будет больше всего похож на двухстороннюю или трехпозиционную конфигурацию, где состояние света будет меняться каждый раз, когда переключатель переключается, это означает, что иногда вы в конечном итоге включаете свет, щелкнув переключатель. переключатель вниз, но состояние света будет меняться при каждом движении переключателя.
Последний тип переключателя называется переключателем активации, который включается на определенное время, а затем снова выключается. Обычно он не используется для освещения, но я вижу, что он эффективен для чего-то вроде вентилятора в ванной.
Подводя итог, вы, вероятно, понимаете, почему устройства с оболочкой приобрели такую популярность; они создали линейку продуктов, которая может удовлетворить практически любой вариант использования, который вы можете себе представить. Независимо от того, является ли ваша точка преткновения сертификацией UL, отсутствием нейтрали, высоким током, низкой ценой, местным управлением, низким напряжением или вы просто хотите использовать существующие выключатели света, Shelly — лучший выбор, и я буду продолжать использовать их в своем доме.
и для моих проектов на обозримое будущее. Я надеюсь, что это видео помогло вам понять, какая ракушка подходит именно вам, но если у вас есть дополнительные вопросы, не стесняйтесь оставлять комментарии.
Большое спасибо моим замечательным покровителям на patreon за вашу постоянную поддержку канала, если вы заинтересованы в поддержке моего канала, пожалуйста, перейдите по ссылкам в описании. Если вам понравилось это видео, пожалуйста, нажмите на кнопку «большой палец вверх» и рассмотрите возможность подписки, и, как всегда, спасибо за просмотр связи.
Нет нейтрали? Шелли1Л:
(AmazonUK): https://amzn.to/3c9IbdV
(Shelly Direct): https://shop.shelly.cloud/shelly-1l-wifi-smart-home-automation?tracking=560nL2gjFHG8j8IgeYDCEJFFBmASWMAYl4YeFi6LHroq2RZDMT#50
2 цепи по 10 А каждая? Шелли2.5:
(AmazonUS): https://amzn.to/3uHt8yr
(AmazonUK): https://amzn.to/3ibkfuc
(Shelly Direct): https://shop.shelly.cloud/shelly-2.
5-ce-ul-wifi-smart-home-automation?tracking=560nL2gjFHG8j8IgeYDCEJFFBmASWMAYl4YeFi6LHroq2RZDMT#50Нагрузка до 16 А? Шелли1PM
(AmazonUS): https://amzn.to/3uHcCi2
(AmazonUK): https://amzn.to/34B2Hjr
(Shelly Direct): https://shop.shelly.cloud/shelly-1pm-wifi-smart-home-automation-1?tracking=560nL2gjFHG8j8IgeYDCEJFFBmASWMAYl4YeFi6LHroq2RZDMT#50
Низкое напряжение, сухие контакты? Шелли1
(AmazonUS): https://amzn.to/3icbT5Q
(AmazonUK): https://amzn.to/3yXBHZ6
(Shelly Direct): https://shop.shelly.cloud/shelly-1-wifi-smart-home-automation?tracking=560nL2gjFHG8j8IgeYDCEJFFBmASWMAYl4YeFi6LHroq2RZDMT#50
**Как партнер Amazon я бесплатно получаю комиссию за соответствующие покупки**
arduino — Какой тип реле следует использовать для включения зуммера двери квартиры?
спросил
Изменено 11 лет, 8 месяцев назад
Просмотрено 2к раз
\$\начало группы\$
Я работаю над своим первым аппаратным проектом, веб-приложением SMS, которое будет отправлять (через Arduino) сигнал, чтобы нажать зуммер в моем многоквартирном доме.
Таким образом, мой словарный запас может быть далеко.
Тем не менее, я думаю, что мне нужно «реле», чтобы замкнуть цепь на зуммер и открыть дверь.
Проект почти готов, за исключением последней части. Как понять, какую часть купить? Как мне проверить это, чтобы не испортить мой Arduino? У меня есть стартовый набор, но, например, я никогда не пользовался мультиметром.
Спасибо!
- Arduino
- реле
\$\конечная группа\$
\$\начало группы\$
Вам нужно реле с нормально разомкнутым (НО) контактом. Вам не нужно переключать большие токи, поэтому реле малой мощности подойдет. Тем не менее, выход Arduino, вероятно, не сможет управлять реле напрямую (для активации требуется слишком большой ток), поэтому вам понадобится транзистор для его управления, например:
Выберите реле с напряжением катушки, равным к имеющемуся у вас напряжению («+12 В» вверху).
