Какой автомат поставить на 4 квт: Выбор автомата по мощности нагрузки и проводки, вводный автомат

Содержание

Как подобрать автоматический выключатель для электрокотла

Назначение

Автоматический выключатель для электрического котла защищает питающий кабель от тепловой перегрузки. Причиной плавления изоляции является длительный перегрев проводов, вызванный избыточным током. Это может привести к короткому замыканию.

Как правило, предохранитель устанавливается на счетчике, на провод, ведущий к защищаемому оборудованию.

Чтобы правильно выбрать проходной выключатель с автоматом нужно подобрать сечение провода, рассчитать номинальный ток электрического котла и учесть характер использования подключаемого оборудования.

Провод

Для подключения электрического котла нужно проложить выделенный кабель. Даже, если котел мощностью до 3 кВт на 220 В, не стоит включать его в сеть через обычную розетку – вы нагрузите внутренние провода электрической разводки без особой на то надобности.

Электрическое оборудование и проборы мощностью свыше 1,5 кВт рекомендуется подключать через медный провод. Медные провода более долговечны, чем алюминиевые, и при одинаковой нагрузке вам потребуется меньший диаметр сечения.

Сечение токопроводящего провода подбирается на основании номинальной мощности подключаемого оборудования и напряжения сети.

Сечение провода по мощности для 220 В будет более толстым, чем для напряжения 380 В с аналогичной мощностью электрического котла.

Расчет сечения провода можно сделать самостоятельно. Для упрощения задачи предлагаем итоговую таблицу сечения алюминиевых и медных жил.

Таблица сечения проводов

Таблица сечений проводов для подключения электрического оборудования
 Площадь сечения жилы, мм2 Медный провод Алюминиевый провод
Однофазная сеть 220 В Трехфазная сеть 380 В Однофазная сеть 220 В Трехфазная сеть 380 В
Номинальный ток, А Мощность, кВт Номинальный ток, А Мощность, кВт Номинальный ток, А
Мощность, кВт Номинальный ток, А Мощность, кВт

1,5

19 4,3 16 10,0
2,5 27 6,0 25 16,6 20 4,5 19 11,9
4 38 8,5 30 18,7 28 6,3 23 14,6
6 46 10,3 40 25,0 36 8,1 30 18,7
10 70
15,7
50 31,2 50 11,2 39 24,3
16 85 19,0 75 46,8 60 13,4 55 34,3
25 115 25,8 90 56,2 85 19,0 70 43,7
35 135 30,2 115 71,8 100 22,4 85 53,0
50 175 39,2 145 90,5 135 30,2 110 68,6
70 215 48,2 180 112,3 165 37,0 140 87,4
95 260 58,2 220 13,7 200 48,0 170 106,1

Номинальный ток автоматического выключателя

Показатель номинального тока предохранителя характеризует граничное значение электрического тока в амперах, превышение которого приведет к срабатыванию выключателя. Существуют точные формулы расчета номинального тока, которые используют специалисты. Но, как правило, достаточно приближенных расчетов, чтобы выбрать нужный предохранитель.

Упрощенные формулы расчетов номинального тока

  • Для сети 220 В: I ном. = P/224 (A)
  • Для сети 380 В: I ном. = P/624 (A)

Получив значение номинального тока вашего контура, выберите ближайшее значение из стандартизированного рядя номиналов автоматических выключателей: 6, 10, 16, 20, 25, 32, 40, 50 или 63 А.

Таблица сечний проводов и тока предохранителя для электрокотлов по мощностям

Мощность электрического котла, кВт Питание 220 В Питание 380 В
Сечение медного провода, мм2 Номинальный ток, А Ток предохранителя, А Сечение медного провода, мм2 Номинальный ток, А Ток предохранителя, А
3,0 2 × 1,5 13,9 16 4 × 1,5 4,38 6
4,5 2 × 2,5 20,1 25 4 × 1,5 7,2 10
6,0 2 × 4,0 26,8 32 4 × 2,5 9,6 10
7,5 2 × 6,0 33,5 40 4 × 2,5 12,0 16
9,0 2 × 6,0 40,2 50 4 × 4,0 14,4 16
10,5 4 × 4,0 16,9 20
12,0 4 × 6,0 19,2 20
15,0
4 × 10 24,0 25
18,0 4 × 10 28,8 32
21,0 4 × 10 33,7 40
24,0 4 × 10 38,5 40
30,0 4 × 16 48,1 50
36,0 4 × 16 57,7 63

Времятоковая характеристика автоматических выключателей

В течение нескольких миллисекунд при запуске электрического котла пусковой ток превышает номинальный в 4,5 раза (для 220 В) или в 1,5 раза для сети 380 В. Этого времени недостаточно, чтобы повредить проводку контура, поэтому такое превышение не представляет угрозы. Чтобы в это время не срабатывал автомат, нужно подобрать нужную времятоковую характеристику.

Для защиты электрических котлов выбирают чаще всего времятоковую характеристику типа С (от 5 до 10 номиналов тока), реже типа В (от 3 до 5 номинальных значений).

Полюсность автоматических выключателей

Для сети номинальной мощностью 220 В устанавливаются однополюсные или двухполюсные конструкции.



Для трехфазной сети 380 В – трехполюсные или четырехполюсные автоматы.



В электрических сетях старого традиционного типа при меняют одно- и трехполюсные автоматы.

Двух- и четырехполюсные автоматы применяют в современных сетях с разделенными проводами для ноля (N) и заземления (PE).

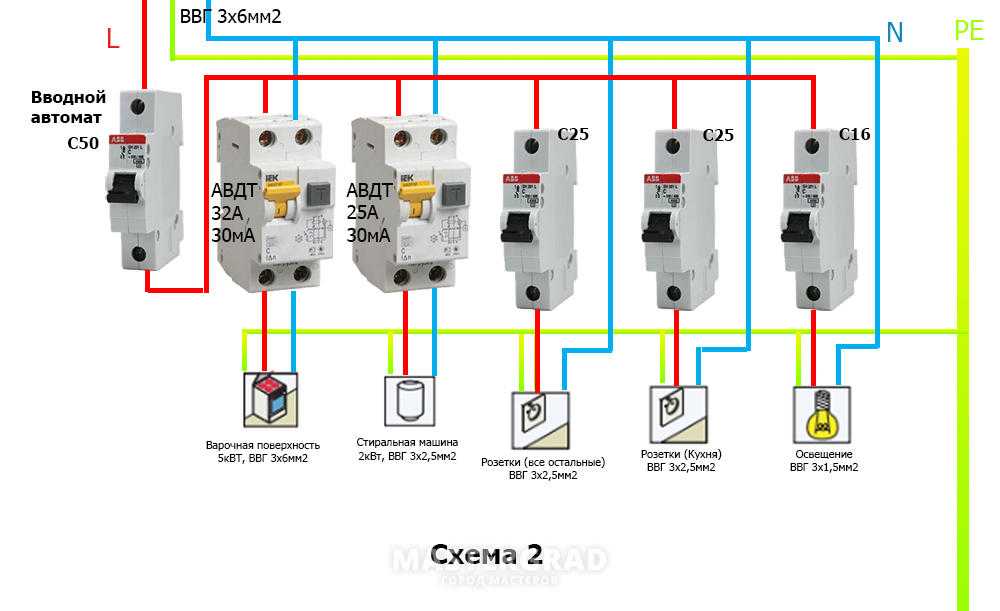

Схемы подключения проводов к автоматическим выключателям с различным количеством полюсов

При покупке электрического котла в интернет-магазине “EcoСистема” мы проводим точные расчеты и даем рекомендации по подбору сопутствующего оборудования для правильной установки и подключения электрических котлов.

Какой автомат ставить на бойлер — разбираемся в деталях — Статьи



Для того, чтобы понять какой автомат ставить на бойлер и как правильно подключить устройство к электросети — необходимо изучить технические характеристики водонагревателя. И в данном случае нас интересуют не его габариты и объем, а мощность. Именно этот показатель очень важен при расчете и выборе автоматического выключателя.


Какой мощности автомат ставить на бойлер — немного теории

Не поленитесь и вспомните школьную программу физики, ведь не зря говорят, что повторение мать учения. В данном случае нас интересует физическая величина, которая называется электрическая мощность и измеряется в Ваттах (сокращенное обозначение Вт или W). Эта простая формула поможет вам в дальнейшем сделать расчет автомата по мощности не только для бойлера, но и для любого бытового прибора — будь то стиральная машина, варочная поверхность, посудомойка и т.д.



Формула имеет вид:



P = I × U,

Р — это и есть мощность, которая измеряется в Вт (ваттах)

I — сила тока (Ампер, А)

U — напряжение (Вольт, V)



Зная мощность водонагревателя (обычно указывается на самом устройстве сбоку или сзади, и в паспорте прибора) и напряжение в сети (как правило имеет значение 220 Вольт, кроме помещений где используется 380V) можно определить силу тока, которая будет “протекать” по кабелю.



Сила тока равна мощность поделенная на напряжение I = P / U



Важно! Чтобы узнать напряжение в вашей электросети обратитесь к обслуживающей организации или замеряйте его с помощью мультиметра.



Допустим ваш бойлер имеет мощность 2000 Вт (что равно 2 кВт) и напряжение 220V, получаем значение силы тока = 9,09 А (2000 W / 220 В). Такой автомат вы вряд ли найдете в продаже — в силу его отсутствия, поэтому берем автоматический выключатель (АВ) ближайший по значению — 10А.



Но, мы не рекомендуем ставить автомат с таким номиналом в данном случае, потому что это граничное значение. Также есть вероятность, что через какое-то время возникнет необходимость замены водонагревателя на более мощный, а значит и придется устанавливать другой АВ.


Помните, что неправильно выбранный автомат может привести к тому, что его будет выбивать при работе или включении водонагревателя

или вовсе привести к фатальным последствиям.



Какое сечение провода нужно для бойлера — выбираем ответственно

Мало правильно сделать расчет автомата по мощности, нужно еще подобрать сечение кабеля для водонагревателя. Сделать это поможет параметр силы тока, который мы рассчитали в предыдущем параграфе и таблица соответствия сечения провода возможным нагрузкам.





Учитывая наши параметры в данном случае подойдет медный кабель с сечением 1,5 мм квадратных.



Обратите внимание, что данные показатели характерны для конкретного примера и в других случаях могут отличаться.



Для примера описанного выше, мы бы советовали выбрать кабель 2,5 мм2 и автоматический выключатель 16 А (больше не желательно, т.к. розетки в основном рассчитаны именно на 16 ампер). У многих может возникнуть вопрос: зачем для бойлера мощностью 2кВт использовать провод, который рассчитан на 27А и на 5,3 кВт? Отвечаем: с такой проводкой будет некоторый запас на случай ее чрезмерного нагревания вследствие увеличения нагрузки или других факторов, а АВ на 16А прекратит подачу электричества при таком показателе или коротком замыкании. Таким образом кабель останется не поврежденным, а следовательно и электроприбор не пострадает.



Учтите, что в этой статье приведены расчеты для однофазной схемы подключения электрических приборов.



Какой автомат нужен на бойлер и сечение кабеля — выводы



Наши рекомендации будут следующими:



  1. 1. АВ и провод подбирать с запасом — возможно вы захотите использовать в будущем более мощный электроприбор;
  2.
  3. 2. Между кабелем и автоматом должен быть баланс — не стоит выбирать проводку с маленьким сечением, а автомат с большим номиналом тока и наоборот;
  4.
  5. 3. Использовать провод с медной жилой — он более прочный, надежный;
  6. 4. Не в коем случае не соединять “напрямую” медный и алюминиевый кабель — это можно сделать через контактную группу, клеммники.
  7.
  8. 5. Номинальный ток у АВ должен быть ниже, чем максимально возможное значение у кабеля — чтобы он смог “уберечь” проводку от повреждений.
    Например, для 1,5 мм кв. лучше выбрать автомат на 10А (максимум на 16 А), для 2,5 мм кв. — на 16А (максимум на 20 — при условии подключения напрямую без розетки) и т.д.
  9.
  10. 6. От розетки до щитка протянуть отдельный провод и в схеме подключения предусмотреть УЗО, чтобы обезопасить себя от возможного поражения электрическим током.
  11.
  12. 7. Все работы связанные с электричеством должны выполнять квалифицированные специалисты с определенной группой допуска.
  13.

Помните, что у проводов из меди и алюминия разные показатели по току и напряжению и это нужно обязательно учесть при проведении работ.

Повторив школьный курс физики и зная формулу для определения силы тока вы всегда будете знать какой автомат ставить на бойлер, но если остались какие-то сомнения лучше обратиться к знающим мастерам и обслуживающим компаниям, которых можно найти на нашем ресурсе.












Читайте также по теме:





При включении или работе бойлера выбивает автомат, УЗО, пробки. Причины и пути решения проблемы



Неправильное подключение бойлера — как избежать ошибок



Бойлер не греет, но лампочка горит — ищем и устраняем возможные причины



Бойлер не греет воду или долго греет — разбираем и устраняем причины



Как почистить бойлер от накипи в домашних условиях



Почему бойлер быстро остывает – обнаруживаем источники и устраняем неисправности



Основные поломки бойлеров и варианты их устранения





Калькулятор энергии стиральной машины: Вт и кВтч

Калькулятор энергопотребления стиральной машины

Потребление энергии на основе средней мощности стиральной машины 850. .0425

В месяц:

В год:

$15,51

*Стоимость энергии, потребляемой стиральной машиной, основана на среднем розничном тарифе на электроэнергию в США.

Калькулятор энергопотребления стиральной машины

Этот калькулятор использует среднюю мощность (100 Вт) стиральной машины. Вы можете ввести данные своей стиральной машины, чтобы рассчитать точное использование и стоимость вашего устройства.

Наработано часов в день:

Спасибо! Ваша заявка принята!

Ой! Что-то пошло не так при отправке формы.

Используемая мощность (Вт):

Спасибо! Ваша заявка принята!

Ой! Что-то пошло не так при отправке формы.

Ваш тариф на электроэнергию ($/кВтч):

Спасибо! Ваша заявка принята!

Ой! Что-то пошло не так при отправке формы.

Расчет затрат

Общая стоимость вашей:

Использование (кВтч)

Стоимость ($)

в день:

в месяц:

в год:

часов. в день, по вашим оценкам, вы запускаете стиральную машину. Если меньше одного часа, используйте десятичную дробь. Например, 30 минут будут равны 0,5, а 15 минут — 0,25.

Используемая мощность (Вт)

Введите мощность вашей стиральной машины. Если вы не уверены, введите среднюю мощность стиральной машины: 850.

Тариф на электроэнергию

Введите цену за киловатт-час (кВтч), которую вы платите за электроэнергию. Если вы не уверены, вы можете использовать среднюю ставку за кВтч в США (10 центов) или найти тариф за кВтч в вашем регионе здесь.

Сколько электроэнергии потребляет стиральная машина?

Стиральные машины прошли долгий путь с тех пор, как стиральные доски стали популярными в 19 веке.век. Современная стиральная машина экономит семьям бесчисленные часы времени и усилий. Хотя они требуют меньше усилий, чем винтажные модели, они потребляют больше энергии в виде электричества.

Чем больше энергии потребляет ваша стиральная машина, тем дороже она стоит за одну загрузку. Расчет мощности вашей стиральной машины поможет вам определить ее влияние на ваш счет за электроэнергию. В этом руководстве объясняется среднее энергопотребление стиральной машины и стратегии, которые помогут вам снизить расходы на электроэнергию.

Сколько ватт потребляет стиральная машина?

В среднем стиральная машина потребляет от 400 до 1300 Вт энергии в час. Точная мощность зависит от марки вашей стиральной машины и используемого цикла загрузки. Стиральные машины, сертифицированные ENERGY STAR®, потребляют примерно на 25 % меньше энергии, чем обычные стиральные машины.

Стиральная машина использует около 90% энергии для нагрева воды, поступающей в бак. Хотя время загрузки зависит от устройства и используемого цикла, в среднем цикл стирки занимает 50–60 минут. Если вы похожи на большинство семей, вы будете стирать около 300 загрузок белья в год. Со временем это приводит к значительному количеству электроэнергии.

Оцените энергопотребление вашей стиральной машины

После того, как вы соберете необходимую информацию, оценка энергопотребления вашей стиральной машины станет относительно простым процессом.

Во-первых, вам нужно знать мощность вашей стиральной машины. Вы можете узнать мощность вашей точной машины, проверив этикетку, руководство по продукту или веб-сайт производителя. Вам также необходимо оценить, сколько раз вы используете стиральную машину каждый год. Например, если вы стираете пять загрузок в неделю, вы можете умножить пять загрузок на 52 недели, что равняется 260 загрузкам в год.

Если вам нужна точная оценка, проверьте, сколько времени ваша стиральная машина стирает одну загрузку, или вы можете использовать среднее значение — 55 минут. После этого можно приступать к расчету.

Вот как можно найти годовое потребление энергии на примере стиральной машины мощностью 850 Вт:

  1. Разделите количество ватт на 60, чтобы рассчитать ватт в минуту: 850 ватт / 60 минут = 14 ватт
  2. Умножьте количество ватт в минуту на время цикла, чтобы определить количество ватт на нагрузку: 14 ватт x 55 минут = 770 ватт
  3. Умножьте количество ватт на одну загрузку на количество загрузок, которые вы стираете в год: 770 ватт x 300 загрузок в год = 231 000 ватт в год

В этом примере стирка 300 загрузок в год со стиральной машиной мощностью 850 Вт потребляет 231 000 Вт электроэнергии.

Убедитесь, что вы указали мощность, продолжительность цикла и загрузку в год, чтобы рассчитать энергопотребление вашей стиральной машины.

Сколько стоит пользование стиральной машиной?

После того, как вы подсчитали, сколько ватт потребляет ваша стиральная машина, вы можете рассчитать ее стоимость, выполнив несколько простых шагов. Проверьте недавний счет за электроэнергию, чтобы узнать цену на электроэнергию. Большинство провайдеров взимают плату за киловатт-час (кВтч). Средняя стоимость электроэнергии в США составляет 10,54 цента за кВтч.

Затем вы просто переводите количество ватт в киловатт-часы, чтобы сложить общую стоимость. В одном киловатт-часе 1000 ватт, поэтому вы делаете следующий расчет:

  • Разделите количество ватт в год на 1000, чтобы получить киловатт-час: 231 000 ватт в год / 1000 = 231 киловатт-час в год x 10,54 цента = 24,35 доллара в год

Лучшие энергоэффективные стиральные машины

Если вы ищете новую стиральную машину, новейшие энергосберегающие технологии помогут вам значительно сэкономить на счетах за электроэнергию. Вот самые энергосберегающие стиральные машины 2022 года. Полный путеводитель по покупке стиральных машин можно прочитать здесь.

Лучший общий общий компактный шайба

Лучший общий шайба с верхней нагрузкой

Лучший общий общий шайба с передней нагрузкой


Как оптимизировать использование стиральных машин

и сушилки. Использование много электричества все. Каждое электричество все год. Попробуйте эти советы по экономии денег, чтобы оптимизировать использование стиральной машины:

  • Используйте холодную воду: Поскольку 90 % энергии, потребляемой вашей стиральной машиной, уходит на нагрев воды, стирка одежды в цикле холодной стирки может снизить затраты. за нагрузку значительно. Холодная вода также более бережно относится к тканям, что продлевает срок службы вашей одежды. Если вы не стираете простыни, полотенца или грязную одежду, вам следует выбрать цикл холодной воды.
  • Стирка при полной загрузке: Ваша стиральная машина будет потреблять одинаковое количество энергии за цикл, независимо от того, заполнена она или нет. Работа с несколькими небольшими нагрузками будет потреблять больше энергии, чем с одной большой нагрузкой. Если вы собираетесь запустить стиральную машину, убедитесь, что она заполнена, чтобы вы могли постирать больше белья при меньшем количестве загрузок.
  • Проверьте часы: Некоторые поставщики энергии взимают дополнительную плату за электроэнергию в часы пик, в зависимости от того, где вы живете. Плата за несколько дополнительных центов за загрузку со временем может увеличиться. Проверьте свои тарифы на электроэнергию и старайтесь стирать одежду в непиковые часы. Большинство коммунальных компаний снижают тарифы по вечерам.

Найдите более низкие тарифы на электроэнергию с помощью EnergyBot

Плата за электроэнергию по самой низкой цене может помочь вам снизить затраты на электроэнергию для всех ваших приборов. EnergyBot отслеживает тарифы в вашем районе, чтобы вы могли найти лучшие тарифные планы для вашего дома или бизнеса.

Мы упрощаем сравнение поставщиков энергии, предоставляя полностью прозрачную и точную информацию. Вы даете нам свой адрес, и мы предоставим бесплатные мгновенные котировки, чтобы помочь вам принять обоснованное решение. Мы можем помочь вам перейти на более доступный тарифный план за считанные минуты.

В среднем мы помогаем нашим клиентам экономить до 20% в месяц на счетах за электроэнергию. Введите свой почтовый индекс сегодня, чтобы узнать, сколько вы можете сэкономить!

Что все это значит?

Не путайте кВт и кВтч. Это важно!

Одним из наиболее распространенных источников путаницы, с которым я сталкиваюсь, когда разговариваю с людьми, не разбирающимися в электроэнергии, о солнечной энергии, являются термины: кВт и кВтч. Что они означают? Что они имеют в виду? И в чем разница между ними? Посмотрите видео или прочитайте ниже, чтобы узнать…

Люди, которые действительно запутались, также добавляют термин «киловатт/час». Я разберусь с этим дураком в этой сноске 1 .

Начиная с абсолютных основ

Пожалуйста, извините за этот пост, если вы думаете, что я объясняю очевидное! Но я думаю, что очень важно написать пост, описывающий эти ключевые единицы электричества таким образом, который требует ноль предварительных знаний обо всем, что связано с электричеством.

Вот моя скромная попытка ответить на вопрос:

В чем разница между кВт и кВтч?

Начнем с того, что означает каждая буква.

k означает килограмм. Что означает «одна тысяча».

Вт означает Ватт, который является мерой мощности.

ч означает час, который, очевидно, является мерой времени.

киловатт: кВт

Итак, кВт означает киловатт, что составляет 1000 Вт. Это мера степени . Обратите внимание: если вы хотите, чтобы такие инженеры-электрики, как я, были счастливы, правильный способ писать это всегда с маленькой буквы «k» и с большой буквы «W». Пиковая мощность определяет размер солнечной системы. например система мощностью 3 кВт может производить 3 кВт электроэнергии в солнечный полдень (когда солнце наиболее активно) в идеальный солнечный день:



Солнечная система мощностью 3 кВт может производить 3 кВт электроэнергии около полудня в идеально солнечный день.



киловатт-час: кВтч

кВтч означает киловатт-час. кВтч — это мера энергии (не мощности). Если ваши солнечные панели (например) непрерывно выдают 1 кВт мощности в течение целых 60 минут, вы произведете 1 кВтч энергии . Количество электроэнергии, которую вы используете (или производите), определяется в кВтч. например «Сегодня моя солнечная система произвела 4 кВтч электроэнергии!»

Итак, на самом высоком уровне: кВт измеряет мощность, а кВтч измеряет энергию.

Почему важна разница между Энергией и Силой?

Очень часто люди ошибочно меняют местами термины «энергия» и «мощность», как будто между ними нет никакой разницы. Большинство людей делают это все время, не замечая этого. Это доводит таких фанатов электрики, как я, до бешенства, особенно когда я читаю об этом в национальных газетах и ​​книгах!

Например: Если кто-то говорит о своем потреблении электроэнергии и говорит:

«Вчера я использовал 8 кВт »

Вероятно, они действительно имеют в виду, что они использовали 8 единиц электроэнергии  вчера.

Да, да Я знаю, о чем вы думаете: Кого это волнует?

На самом деле это очень важно, если вы покупаете солнечную систему.

Если покупатель изучил свое потребление энергии и небрежно заявил, что ему нужна солнечная энергетическая система для производства 12 кВт , в конечном итоге им может быть предложена система солнечной энергии мощностью 12 кВт, которая будет стоить около 10 000 долларов США по сегодняшним ценам и производить около 48 кВтч в день.

Если на самом деле они имели в виду, что им нужна солнечная система для покрытия потребления энергии в размере 12 кВтч в день, то им действительно нужна солнечная система мощностью 3 кВт, которая стоит около 3500 долларов на момент написания!

Так что, пожалуйста, не путайте кВт и кВтч. Если вы это сделаете, вы можете получить солнечную систему совершенно неправильного размера!

Как киловатт и киловатт-час относятся к батареям?

При покупке аккумуляторов необходимо учитывать как мощность аккумулятора, так и емкость аккумулятора, на который вы смотрите.

Емкость аккумулятора измеряется в кВтч — например, «Powerwall 2» хранит 13,5 кВтч энергии .

Его мощность составляет 5 кВт, поэтому он может заряжаться или разряжаться с такой скоростью. Таким образом, при полной мощности он может полностью разрядиться менее чем за 3 часа.

Чем больше энергии (кВтч) имеет батарея, тем больше вы можете хранить и чем дольше она прослужит, тем больше у нее энергии, тем быстрее вы можете получить эту энергию в батарее или из нее,

Другими словами, Чем больше у него мощности, тем больше устройств вы можете включить с его помощью, и чем больше у него энергии, тем дольше вы сможете питать эти устройства.

Для обычного домашнего использования требуется достаточно энергии, чтобы продержаться всю ночь, и мощность не менее 5 кВт для быстрой зарядки.


Главный совет по отсеиванию наихудших продавцов солнечных батарей и аккумуляторов: Попросите их объяснить разницу между кВт и кВтч. Если они поймут это неправильно, как, черт возьми, они поймут ваши требования? По моему опыту, многие дверные дверные молотки не выдерживают этого испытания.

Технический бит для интересующихся:

Энергия: Энергия измеряется в джоулях. Энергия – это способность чего-либо совершать работу.

Мощность: Мощность — это скорость , с которой используется энергия. Мощность измеряется в ваттах.

1 Вт — это скорость использования энергии 1 Джоуль в секунду или 1 Джоуль в секунду (Дж/с).

Сноски

  1. Киловатт/час — бессмысленная единица в большинстве контекстов. Если вы обнаружите, что используете эту единицу, перепроверьте, что вы на самом деле имеете в виду, что, вероятно, означает киловатт-час.
