Как правильно подобрать блок питания для светодиодной ленты?

Не следует подключать светодиодную ленту напрямую к розетке, поскольку она может сразу сгореть, почернеть и задымиться. После этого, как вы понимаете, она уже перестанет работать.

Для светодиодных лент предназначено рабочее напряжение 12 и 24 В. Мы советуем использовать ленту на 12 вольт – она и дешевле, и приобрести ее легче.

Чтобы преобразить стандартное 220-вольтное напряжение в 12 В нужен импульсный блок питания. Основной его параметр – это мощность, которую он может подать на светодиодную ленту. Как правильно рассчитать эту мощность мы покажем на следующем рисунке: мы запитаем две пятиметровые RGB-ленты SMD-5050 (60 светодиодов на один метр).

Сначала определяем потребляемую мощность для одного метра этой ленты. Подробности о типах лент можно узнать в разделе «Виды светодиодных лент». Из таблицы видно, чему равна мощность одного метра ленты:

Тип светодиода

Количество диодов на метре

Мощность одного метра нашей ленты составляет 14 Вт. Но у нас две ленты по 5 метров каждая – то есть общая длина 10 м. Далее с помощью элементарных математических действий узнаем, что наша лента требует мощности в 140 Вт. Для этого мы длину умножили на мощность. Рекомендуется брать блок питания такой же мощности, или даже немного больше. Практически во всех магазинах, которые занимаются продажами светодиодных лент, можно найти три вида блоков питания.

Первый вариант – наиболее компактный блок питания. Он очень легкий, небольшой, влагозащищенный. Максимальная мощность, которую он может выдать, составляет 75 Вт. Поэтому для двух наших лент нам потребуется два таких блока питания. Обычно он используется для декоративной подсветки, потому что его можно легко спрятать.

Второй вариант – герметичный блок питания с алюминиевым корпусом. Мощность таких устройств составляет 150 Вт. В нашем случае хватит и одного такого блока. Основными его недостатками считают большой вес (больше одного килограмма) и некомпактные габариты. Как правило, такие блоки питания применяют для подсветки уличных вывесок. Это благодаря хорошей их защите от воздействия погодных условий: солнца, дождя, мороза.

Третий вариант блока питания также выдает 150 Вт, но его размеры превосходят предыдущие варианты. Его будет тяжело спрятать, поэтому он применяется для питания различной аппаратуры – там уж найдется место, где его спрятать (специальные шкафы, аппаратные отсеки и другое). Основное достоинство таких блоков – низкая стоимость.

Итак, подведем итоги. Чтобы правильно подобрать блок питания, сначала нужно узнать тип светодиодной ленты, на которую нужно подать питание. Потом необходимо с помощью таблицы определить потребляемую мощность одного метра такой ленты и умножить ее на общую длину ленты – получим требуемую мощность блока питания. И последний шаг – выбрать наиболее подходящий для нас блок питания.

Как мы рассчитали мощность блока питания для светодиодной ленты?

9277 просмотров

Чтобы светодиодная лента работала корректно, нужно подобрать для нее блок питания правильной мощности.

В этой статье наши специалисты компании Giant4 расскажут, как рассчитать мощность, подобрать блок и куда его лучше установить. Погнали!

Блоки питания (БП), как всем известно, преобразуют напряжение сети 220В в 5В, 12В, 24В или любое другое рабочее напряжение, необходимое для питания светодиодной ленты.

Чаще всего для питания светодиодных лент используются импульсные блоки c резисторами в качестве ограничителей тока. Для подбора блока питания мы учитывали следующие факторы: рабочее напряжение светодиодной ленты, ее суммарную мощность, пыле и влагозащиту корпуса блока питания, габариты и размеры. О каждом поговорим немного подробнее.

Рабочее напряжение БП (U)

У разных типов светодиодных лент свое рабочее напряжение. Так, оно может быть 12В, 24В, 36В, адресные светодиодные ленты SPI обычно запитываются от 5В. Таким образом, рабочее напряжение должно соответствовать напряжению блока питания на выходе. В более сложных моделях БП для специальных проектов есть возможность плавной регулировки выходного напряжения. Мы используем их там, где необходимо нестандартное значение выходного напряжения или нужна компенсация напряжения на длинных проводах.Также из нестандартных решений можно выделить блоки питания с несколькими каналами, на которых входное напряжение имеет разные значения. Такие решения подойдут для проектов, в которых нужно запитать ленты с разным рабочим напряжением на один источник напряжения.

Мощность светодиодной ленты (N)

Каждый блок питания мы рекомендуем рассчитывать с коэффициентом запаса, который составляет обычно 15-20% (обозначим его в формуле расчета как К2). Если пренебречь коэффициентом запаса, то блок питания будет работать на пределе, что в конечном тоге приведет к перегреву элементов и выходу из строя всего БП. Суммарную мощность светодиодной ленты можно вычислить, умножив удельную мощность ленты на 1 метр на общую длину ленты в метрах (L).

Рабочая мощность блока питания (РМБП) = L * N * К2.

Например, возьмем светодиодную ленту RGB 5050 14.4 вт/метр длиной 8м, и максимальным К3 в 20%.РМБП = 8 * 14,4 * 1,2 = 138,24В. Округляем получившееся значение до большей цифры, и для данного отрезка светодиодной ленты нам вполне хватит блока питания в 150В.

Коэффициент запаса мощности

Давайте подробнее рассмотрим, зачем вообще нужен К3? При работе на пределе мощности, нагрев корпуса будет составлять примерно 60-70 градусов, и это только снаружи с учетом теплоотдачи, что тогда говорить о внутренних элементах БП? Первыми признаками перегрева, помимо тактильных ощущений, считаются посторонние звуки.

Так как блоки питания не имеют вентилятора, они не должны издавать ни тресков, ни свистов. Выйти из строя в такой ситуации может даже качественное изделие, а если товар был заказан исключительно из параметров низкого ценника, то при перегреве причиной выхода прибора из строя, скорее всего, станет некачественная пайка, оказавшаяся в запредельных условиях работы. Необлуженные выводы элементов со временем окисляются и пропадает контакт. Простому пользователю самостоятельно устранить такую неисправность будет очень сложно. Поэтому при заказе блоков питания не стремитесь особенно сэкономить, можете впоследствии заплатить дважды.

Рекомендации по месту установки БП

Мы используем в своей работе только качественные блоки питания, но любой механизм прослужит долго только в том случае, если Вы по отношению к нему все сделали правильно. Например, в вопросе подключения очень важно воздушное пространство для естественной вентиляции, поэтому мы рекомендуем создать «подушку» в 20 см вокруг БП по высоте и со всех сторон (кроме низа, конечно). Близость к нагревательным приборам и горячим поверхностям ведет к перегреву и снижает максимально допустимую нагрузку для подключения. Если для подключения требуются два и более блока питания, их не стоит располагать вплотную друг к другу. Прямые солнечные лучи также ведут к естественному, хотя и не постоянному, перегреву корпуса. Нужно выбирать такое место, в котором при необходимости БП будет доступен для проверки работы и возможного обслуживания.

Светодиодное освещение прекрасно работает на потребителя в том случае, если все технические моменты просчитаны правильно, закуплен качественный товар и соблюдена технология подключения. Делайте свои световые проекты продуманно и пользуйтесь только проверенной информацией!

Как выбрать блок питания для светодиодной ленты 12В или 24В

Правила выбора и монтажа блоков питания: формула расчета мощности, класс защиты и количество устройств.

Импульсные блоки питания предназначены для преобразования переменного напряжения, которое используется в бытовой электросети (в квартирах, офисах и т.д.) в постоянное, которое необходимо для работы светодиодных лент. Также импульсный блок питания понижает напряжение с 220В до 12В.

Но прежде чем выбирать блок питания для светодиодной ленты, нужно определиться с ее типом, длиной и мощностью. О том, как правильно выбрать ленту, мы писали здесь.

Если вы остановили выбор на ленте с напряжением 12 или 24В, то можно подбирать блок питания. И первое, с чего нужно начать, — определить его мощность, которая требуется в вашем случае.

Формула расчета мощности блока питания

Для правильного выбора блока питания используют следующую формулу:

Потребляемая мощность с одного метра (Вт/м) * Необходимая длина светодиодной ленты (м) + 20 % (запас по мощности) = Мощность блока питания (Вт).

Дополнительные 20% — это запас мощности, который необходим для обеспечения стабильной работы блока питания. Без запаса блок при полной нагрузке будет работать на максимальной мощности, что приведет к его перегреванию и быстрому выходу из строя. Если блок питания перегружен – срабатывает защита от перегрева. Это приводит к морганию светодиодной ленты, так как защита отключает подачу питания (чтобы блок охладился до безопасной температуры).

Разберем все на конкретном примере.

Светодиодная лента артикул 00-120. Лента светодиодная 12В, 8 Вт/м, SMD 2835, 60 д/м, IP20, 800 Лм/м, ширина подложки 8мм, цвет теплый белый, требуемая длина — 2,5 метра.

Подставляем данные в формулу:

Потребляемая мощность — 8 Вт/м * Необходимая длина — 2,5 м + 20 % (запас мощности) = 24 Вт. Из ближайших по мощности блоков питания выбираем блок 25 Вт, арт. 03-02.

Степень защиты от пыли и влаги

При выборе блока питания, как и при выборе самой ленты, учитывают класс пылевлагозащиты. Подробнее о классе IP защиты можно прочитать здесь.

Необходимо, чтобы блок питания соответствовал не только заявленной мощности светодиодной ленты, но и ее классу защиты от пыли и влаги.

Для помещений с нормальным сухим микроклиматом (например, спальня) существует большое количество стандартных блоков питания со степенью пылевлагозащиты IP20.

Корпус таких блоков сделан из алюминия, железа или другого металла и имеет на верхней части отверстия для дополнительного охлаждения. Такие блоки питания лишь минимально защищены от пыли или других мелких частиц и совсем не защищены от влаги.

Для размещения в местах повышенной влажности, в производственных помещениях, а также для наружного размещения используются герметичные блоки питания (класса IP65 и IP67). При этом речь идет не только о ванной комнате, но и о кухне, где тоже часто бывает высокая влажность.

Электрическая схема в таких блоках питания полностью залита водонепроницаемым компаундом, но их степень влагозащиты различается в зависимости от класса.
IP65 – защищен от проникновения воды, но без погружения.
IP67 – защищен от проникновения воды, с возможностью кратковременного погружения на глубину до 1 метра.

Обратите внимание: защита блока не защищает контакты, поэтому иногда их надо дополнительно герметизировать.

И еще одна важная вещь — герметичные блоки залиты компаундом и имеют малую степень теплоотвода. Для лучшего охлаждения, при подключении лент большой мощности и/или использования блоков в закрытых пространствах, необходимо применять дополнительную принудительную вентиляцию внешними вентиляторами.

Один блок питания большой мощности или несколько малой мощности

Есть практическая разница в использовании одного мощного или нескольких маломощных блоков питания.


Несколько маломощных блоков питания

При подключении светодиодной ленты большой длины и большой мощности в обычных помещениях, где необходима дополнительная шумоизоляция (спальные комнаты, комнаты отдыха и т.д.), рекомендуется использовать несколько маломощных блоков питания.

Такие блоки имеют компактные размеры с возможностью размещения в небольшом пространстве. Их корпус позволяет производить охлаждение без использования принудительной вентиляции. Но для лучшего теплоотвода необходимо предусмотреть дополнительное свободное пространство вокруг таких блоков (обычно достаточно 20 см со всех сторон).


Один мощный блок питания

Для подключения светодиодной ленты большой длины и большой мощности может применяться и один мощный блок питания.

Эти блоки питания используют в местах, где есть пространство для установки блоков таких размеров, и существует общий шумовой фон (офисы, магазины и т.д.).

Для отвода выделяемого тепла в таких блоках требуется активная вентиляция: внешний или встроенный вентилятор (кулер), что может создать ряд неудобств при эксплуатации в тихих помещениях (спальнях и местах отдыха).

Особенности установки блоков питания

При выборе блока необходимо учитывать его конструктивные и габаритные параметры, такие как исполнение корпуса (стандартный плоский и широкий или длинный и тонкий).

Также необходимо обеспечить вентиляцию и соблюсти требования пожарной безопасности, предусмотреть возможность доступа при последующей эксплуатации и ограничить возможность случайного контакта детей с блоком.

Не рекомендуется устанавливать блоки питания рядом с отопительными приборами и оборудованием, вырабатывающим тепло (например, комнатные батареи). Нельзя устанавливать блоки друг на друга. Минимальное расстояние между подключаемыми блоками питания должно составлять 20 см и более.

При выполнении этих простых правил блоки питания для светодиодной ленты будут работать долго и надежно.


Подбор блока питания для светодиодной ленты: типы, расчёт, схемы подключений

В последние годы светодиодная лента стала особо популярной. Имея невысокую стоимость и будучи поистине универсальной в плане применения, она успешно используется как для декоративной подсветки, так и для освещения. Основной трудностью, с которой сталкиваются начинающие мастера, является выбор блока питания для светодиодной ленты (СЛ). Сегодня мы попробуем решить этот вопрос.

Принцип действия импульсного блока питания

На сегодняшний день для питания светодиодной ленты применяются блоки, использующие принцип импульсного преобразования напряжения. Суть работы блока питания такого типа заключается в следующем:

  1. Выпрямление сетевого напряжения.
  2. Подача напряжения на первичную обмотку трансформатора в виде высокочастотных импульсов. Они следуют с частотой более 20 кГц, а продвинутые схемы дорогих ИИП работают на частотах в 100 кГц.
  3. До нужного уровня напряжение понижается при помощи импульсного трансформатора.
  4. На выходном каскаде происходит выпрямление и стабилизация величины пониженного напряжения.

Для примера рассмотрим классическую схему импульсного преобразователя переменного напряжения 220 В в постоянное 12 В, собранного на микросхеме Top242.

Схема импульсного блока питания AC220/DC12 В

Входное сетевое напряжение поступает на выпрямитель, состоящий из диодного моста BR1 и сглаживающего фильтра С1-С4, L1. Полученное таким образом постоянное напряжение поступает на микросхему DA1, на которой собран высокочастотный (до 100 кГц) генератор, нагруженный на импульсный трансформатор Т1. Принцип работы трансформатора тот же, что и у классического. Единственное отличие – он работает на высокой частоте, но об этом позже.

Пониженное до 12 В напряжение высокой частоты поступает на выпрямитель (диод D3) и сглаживающий фильтр (С9, С10, L1). Одновременно это же напряжение через оптрон U1 поступает на цепь стабилизации, встроенную в микросхему DA1. Стабилизация производится при помощи широтно-импульсной модуляции (ШИМ), суть которой заключается в следующем.

При увеличении выходного напряжения цепь стабилизации (ШИМ-контроллер) изменяет скважность (длительность) импульсов, поступающих на трансформатор, и его действующее выходное напряжение уменьшается. При чрезмерном понижении выходного напряжения длительность импульсов увеличивается. В результате на выходе блока устанавливается ровно 12 В, что и необходимо для правильного питания светодиодной ленты.

В чем преимущества импульсного блока питания перед трансформаторным? Поскольку преобразование напряжения производится на относительно высокой частоте, соответственно, уменьшаются габариты и масса трансформатора, а значит и всего блока. Причем уменьшаются существенно – в десятки раз. По этой же причине уменьшаются и габариты сглаживающих конденсаторов. ШИМ-модуляция же позволяет отказаться от классических линейных стабилизаторов, имеющих низкий КПД и требующих громоздких радиаторов охлаждения.

В результате мы получаем исключительно компактный и надежный блок питания с КПД до 95%.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Нередко можно услышать вместо «блок питания» выражение «трансформатор», хотя это далеко не одно и то же. Блок питания, по сути, – преобразователь, который обычно изменяет не только величину напряжения, но и род тока. Название «трансформатор» изначально получили устройства, изменяющие лишь величину напряжения без изменения других его характеристик. Тем не менее словом «трансформатор» нередко подменяется выражение «блок питания».

к содержанию ↑

Основные критерии выбора

Выбирая блок питания для СЛ, необходимо обратить внимание на следующие основные характеристики:

  1. Метод преобразования напряжения.
  2. Принцип охлаждения.
  3. Исполнение.
  4. Выходное напряжение.
  5. Мощность.
  6. Дополнительный функционал.

Метод преобразования

Как я уже говорил выше, блок питания может быть трансформаторным или импульсным. Если нужен блок питания относительно небольшой мощности, то предпочтение лучше отдать импульсной конструкции. Покупка серьезного ТБП оправдает себя лишь при мощностях в сотни ватт – ИБП такой мощности стоят дорого и нередко имеют вентиляторы охлаждения, которые создают шум и собирают пыль.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Если ты увидишь в магазине недорогой трансформаторный адаптер небольшой мощности, устраивающий тебя по размерам, то это тоже неплохой вариант. Стоит он недорого и тяжеловат, но не в кармане же его носить. Главное, чтобы в проект вписался.

Охлаждение

Охлаждение может быть пассивным и активным. В первом случае охлаждение узлов прибора производится естественным образом, во втором для этих целей служит вентилятор. Если мощность БП невелика, то от устройства с принудительным охлаждением лучше отказаться: вентилятор шумит и вместе с воздухом всасывает массу пыли, оседающую на узлах блока. Такие источники требуют регулярного технического обслуживания и, главное, плохо защищены от влаги.

Такой блок не только шумит, но и является своеобразным пылесосом

Исполнение

От конструктивного исполнения зависит степень защиты от окружающей среды. Если блок питания будет работать на улице или во влажном/пыльном помещении, то придется выбрать пылевлагозащищенную, а еще лучше герметичную конструкцию. Никаких дырочек, щелочек и, конечно, никаких вентиляторов. Для сложных механических условий (вибрация, тряска, удары и пр. ) отлично подойдет прибор в металлическом сплошном корпусе. Для обычного жилого помещения можно выбрать блок в открытом кожухе со множеством вентиляционных отверстий – он будет лучше охлаждаться.

Герметичный пластиковый блок питания (слева), открытый металлический защищенный от пыли, влаги, ударов блок питания (справа)

Выходное напряжение

Тут все просто. СЛ выпускаются на 2 напряжения – 12 или 24 В. Прочитай на упаковочной коробке или даже на самой ленте, на какое напряжение питания она рассчитана. Затем выбери БП, имеющий нужные параметры.

Эта СЛ рассчитана на 12 В, значит и блок питания нужен на такое же напряжение

Мощность

На этом блоке питания указаны и ток, и мощность

Мощность блока питания должна быть как минимум на 15-20% выше мощности, потребляемой лентой (лентами). Вроде все просто, но есть один нюанс. Редко, но случается, что на блоках питания не пишется мощность, а указывается лишь максимально допустимый ток. Как пересчитать его в мощность? Элементарно. Умножь рабочее напряжение (12 или 24 В) блока на его максимально допустимый ток в амперах, и ты получишь мощность в ваттах.

На этом блоке питания (фото выше) указана мощность в 20 Вт, ток 1.67 А и напряжение 12 В. Проверим для интереса: 12*1.67=20.04 Вт. Все сходится.

Дополнительные функции

Блок питания для СЛ с беспроводным пультом дистанционного управления и встроенным диммером

Кроме своей основной работы, блок питания может выполнять и некоторые дополнительные функции. Существуют, к примеру, устройства со встроенными диммерами (регуляторами яркости), таймерами, автоматами эффектов и даже с беспроводными пультами ДУ. Тут уже на твое усмотрение, но имей в виду, что любая дополнительная функция отражается на стоимости конструкции.

к содержанию ↑

Как рассчитать мощность блока питания для светодиодной ленты

Если у тебя под рукой калькулятор или даже просто лист бумаги с ручкой, расчет мощности блока питания займет не более минуты. Причем никаких специальных знаний для этого не потребуется, достаточно 3-х классов средней школы.

Прежде всего рассчитай потребляемую СЛ мощность. Для этого тебе понадобятся два параметра: длина будущего осветителя и его удельная мощность. Длину, само собой, ты выбираешь сам в зависимости от дизайнерской задумки. Удельная же мощность светодиодной ленты указывается в сопроводительной документации и нередко прямо на упаковке. Единицы измерения этого параметра – Вт/м.

Предположим, ты купил СЛ с удельной потребляемой мощностью 14.4 Вт/м. Это означает, что каждый метр такой ленты «съест» 14.4 Вт. При этом напряжение питания прибора значения не имеет. Для подсветки ты решил использовать 3 метра СЛ. Считаем: 14.4*3=43.2 Вт. Итак, твоя задумка будет потреблять 43,2 ватта. Для надежной работы источника питания он должен иметь некоторый (15-20%) запас мощности. Добавляем к результату еще небольшой запас и получаем 50 Вт.

Таким образом, тебе нужен адаптер мощностью не менее 50 Вт. Скорее всего, в стандартном ряду БП именно такой мощности не окажется, поэтому покупаешь ближайший по значению с большей мощностью. К примеру, на 60 Вт.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Не стоит выбирать блок питания с очень большим (в 2 и более раз) запасом мощности. Это увеличит габариты конструкции, снизит ее КПД и обойдется намного дороже.

Если ты решил обеспечить питание одним адаптером нескольких СЛ, то рассчитай потребляемую мощность каждой, а результаты сложи. Ленты будут включаться параллельно (о схеме включения см. ниже), а значит, их мощности суммируются.

к содержанию ↑

Подключение светодиодной ленты

Подключение “трансформатора” (адаптера) к светодиодной ленте совсем несложное, и вряд ли вызовет у тебя трудности. Здесь достаточно решить 3 основных вопроса:

  1. Разобраться с полярностью подключения.
  2. Подобрать провод нужного сечения.
  3. Выбрать схему включения.

Полярность подключения

Внимательно осмотри блок питания и найди, где у него на выходных (output или out) клеммах обозначение «плюс», а где «минус». Если вместо клемм у блока провода, то дополнительно они расцвечены: красный «плюс», черный «минус» соответственно. То же самое сделай и со светодиодной лентой:

Полярность подключения СЛ и ее блока питания

Важно! Расцветка проводов – красный и черный – условна. Очень многие производители не придерживаются этого стандарта, провода у их БП могут быть любого цвета, поэтому ориентируйся только на маркировку.

Выбор сечения провода

Теперь по сечению. То, что СЛ питается относительно низким напряжением, не говорит о том, что током, протекающим по питающим проводам, можно пренебречь. Напротив, чем ниже напряжение питания, тем больший ток потребуется для развития мощности.

Если, к примеру, через 70-ваттную лампочку на напряжение 220 В будет течь ток всего 300 мА (70\220=0.31), то для питания 12-вольтовой светодиодной ленты той же мощности потребуется ток почти в 6 А!

Если подключить такую ленту тонкими проводами, то, во-первых, на них упадет напряжение и лента будет светить вполнакала. Во-вторых, перегруженные провода могут нагреться и устроить пожар. Поэтому сечением провода пренебрегать нельзя.

Как узнать, какой ток будет течь по питающим СЛ проводам? Расчет несложен. Для этого достаточно мощность ленты в ваттах разделить на напряжение ее питания в вольтах. Этот расчет я сделал выше, показав, что 70-ваттная 12-вольтовая лента потребует тока в 5.83 А. Если СЛ несколько, то мощность их перед расчетами нужно сложить.

Как сечение провода зависит от тока? Тут даже расчет не нужен, просто обратись к приведенной ниже табличке и выбери провод с сечением не ниже рекомендуемого:

Зависимость сечения провода от тока и длины линии (провод медный многожильный)

Ток, А

Сечение провода мм², не менее, при длине линии

2 м

3 м

4 м

5 м

6 м

8 м

10 м

1. 60.30.40.60.70.91.11.4
30.50.81.01.31.52.02.5
4.10.71.11.41.82.12.93.6
8.51.52.33.03.84.56.07.5
122.13.24.35.46.48.610.7
162.94.35.77.18.611.414.3
203.65.47.18.910.714.317.9
254.36.48.610.712.917.121.4

Очень часто диаметр питающего провода выбирают такой же, какой имеют выходящие проводки из адаптера. Так делать нельзя! Чем длиннее питающая линия, тем большее должно быть сечение провода.

Выбор схемы включения

Если СЛ одна, то схема подключения будет элементарной, ее даже стыдно рисовать:

Схема подключения блока питания к одной СЛ

Немного сложнее, если лент несколько. Типичная ошибка начинающего дизайнера – последовательное соединение нескольких СЛ в одну длинную линию:

Неправильное подключение нескольких СЛ к одному адаптеру питания

Такое подключение перегружает питающие шины первой ленты и они, как правило, сгорают. И тогда СЛ можно выбросить. Если лент несколько, единственно правильным решением может быть только такое:

Правильное подключение нескольких СЛ к одному адаптеру питанияк содержанию ↑

 Отличия блока питания от драйвера

Нередко блок, обеспечивающий питание СЛ, путают с драйвером для питания светодиодов. Блок питания и драйвер – абсолютно разные приборы, и путать их ни в коем случае нельзя!

Светодиодный драйвер – это, по сути, стабилизатор тока. Он ограничивает величину протекающего через светодиоды тока и обеспечивает стабилизацию этого тока на заданном уровне независимо от величины входного напряжения. Они не боятся КЗ, но могут сгореть от холостого хода (ХХ).

Адаптер для СЛ не следит за выходным током: он выдает его столько, сколько потребует сама лента. Устройство занимается лишь стабилизацией напряжения, а за током в СЛ следят специальные токоограничивающие резисторы. Если ленте нужно, скажем, 12 В, то блок питания выдаст ровно 12, поскольку именно от этого параметра зависит качественная работа ленточных осветителей. Такие блоки питания боятся КЗ, но отлично  себя чувствуют на ХХ из-за нулевого выходного тока.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Блок питания выдаст нужный СЛ ток только в том случае, если он (ток) не превышает максимально допустимый для конкретного БП. В противном случае источник питания будет перегружен и сгорит.

Таким образом, спутав адаптер с драйвером и поставив один вместо другого, ты в лучшем случае получишь неработоспособную конструкцию. В худшем же лишишься либо осветительного прибора, либо источника питания – все будет зависеть от характеристик и мощности оборудования.

Вот мы и разобрались с блоками питания для светодиодных лент. Теперь ты знаешь, какие они бывают, и при необходимости сможешь выбрать нужный тебе без посторонней помощи.

Предыдущая

Светодиодная лентаСветодиодные линейки для светильника Армстронг замена люминесцентным трубкам

Следующая

Светодиодная лентаКак выбрать и подключить диммер для светодиодной ленты

Как выбрать блок питания для подключения ленты LED

  • Помещение 5м*4м – подсветка по всему периметру (P=18м)
  • Выбираем ленту напряжение -12В, мощность — 4,8Вт/м.
  • Считаем мощность необходимого блока питания: (18м*4,8Вт/м)+30%=112Вт.
  • Предположим, что вы берете один блок питания БП 120Вт.
В этом случае: 5м ленты подключаются к трансформатору в одну сторону, 5м в другую, а следующие отрезки по 4м монтируются максимально близко к первым, но к ним не подключаются. От трансформатора до ленты дополнительно прокладываются по два провода и прикручиваются на те же клеммы, т.е. ленты подключаются параллельно (все схемы в огромном количестве есть в интернете). Мы специально не указали, какую ленту взяли по цвету – монохромную или RGB.

Смотрим дальше, если у вас лента RGB, то между блоком питания и лентой устанавливается контроллер для управления цветом и такое подключение, как описано выше, для этого типа лент оптимально возможное. А если лента монохромная (одноцветная), то всего этого огромного количества проводов можно избежать, если взять не один блок питания, а два. Мы понимаем важность правильного выбора источников питания, поэтому к каждому проекту подходим с особым вниманием и стараемся подобрать самое оптимальное оборудование. Располагайте блоки питания как можно ближе к ленте. Размещайте блоки питания LED так, чтобы к ним был доступ, ничто не вечно, трансформаторы для светодиодной ленты тоже выходят из строя. Если вам надо подключить большое количество светодиодной ленты, то рекомендуем обратить внимание на ленту с рабочим напряжением 24В. Благодаря тому, что лента имеет напряжение 24В, то по сравнению с лентами на 12В, ее рабочий ток будет в 2 раза меньше, и вы имеете возможность подключить последовательно ленты в два раза больше, т.е. не 5м ленты (как при 12В), а 10м.

Опыт работы с натяжными потолками и освещением позволяет нам предложить вам ассортимент блоков питания оптимального качества. Мы тщательно выбираем поставщиков, ведь очень часто выполняем подсветку за натяжными потолками и даем гарантию, как на свою работу, так и на светодиодную продукцию. В нашем магазине вам помогут сделать расчет, подобрать нужное оборудование, при необходимости выполнить все работы «под ключ».

3 вида блока питания светодиодной ленты

Источником напряжения для большинства светодиодных лент (кроме Led лент 220В), являются блоки питания. Сами ленты непосредственно в сеть не подключаются.

Для них нужно устройство, которое преобразует переменное напряжение 220В в постоянное 12V или 24V. Это своего рода понижающий электронный трансформатор.

Безусловно, есть ленты работающие и от других напряжений, но самыми ходовыми являются 12-ти вольтовые модели.

Драйверы и блоки от компьютера — можно или нет

Давайте рассмотрим подробнее вопрос какие блоки питания бывают и где лучше использовать те или иные БП. Ведь для подключения светодиодной подсветки в спальне, на улице или в бассейне, применяются совершенно разные экземпляры.

При этом не путайте блоки питания и драйверы. Это совершенно разные устройства и выполняют они разные задачи.

Подключив светодиодную ленту от драйвера, можно запросто ее спалить и вывести из строя. Почему так происходит, объясняется в отдельной статье.

Еще часто задаются вопросом, а можно ли вместо стандартного магазинного блока, использовать блоки питания от компьютера?

Если у него характеристики совпадают с характеристиками led ленты — есть постоянное стабилизированное напряжение 12В + достаточная мощность, то подключайте.

Все будет светиться и работать исправно. Однако для качественно подсветки, лучше подбирать специализированные виды. Давайте к ним и перейдем.

Негерметичный блок питания

Начнем с самого распространенного — негерметичного блока питания. Он представляет из себя металлическую коробочку с перфорированным корпусом.

Такие виды чаще всего используются для подсветки внутри сухих помещений — спальни, залы, коридоры, офисы. Они не имеют никакой влагозащиты и снабжены значком IP20.

Популярность данных блоков объясняется тремя факторами:

  • более долгий срок службы из-за лучших условий охлаждения
  • легко можно найти экземпляры большой мощности (свыше 100Вт)

Если вы купите подобный блок у качественного производителя — это будет оптимальный вариант для вашей подсветки. Правда все равно не надейтесь что он прослужит дольше самой ленты.

Рано или поздно они выходят из строя. Из-за каких причин это происходит и как подобного можно избежать, читайте в статье по ссылке ниже.

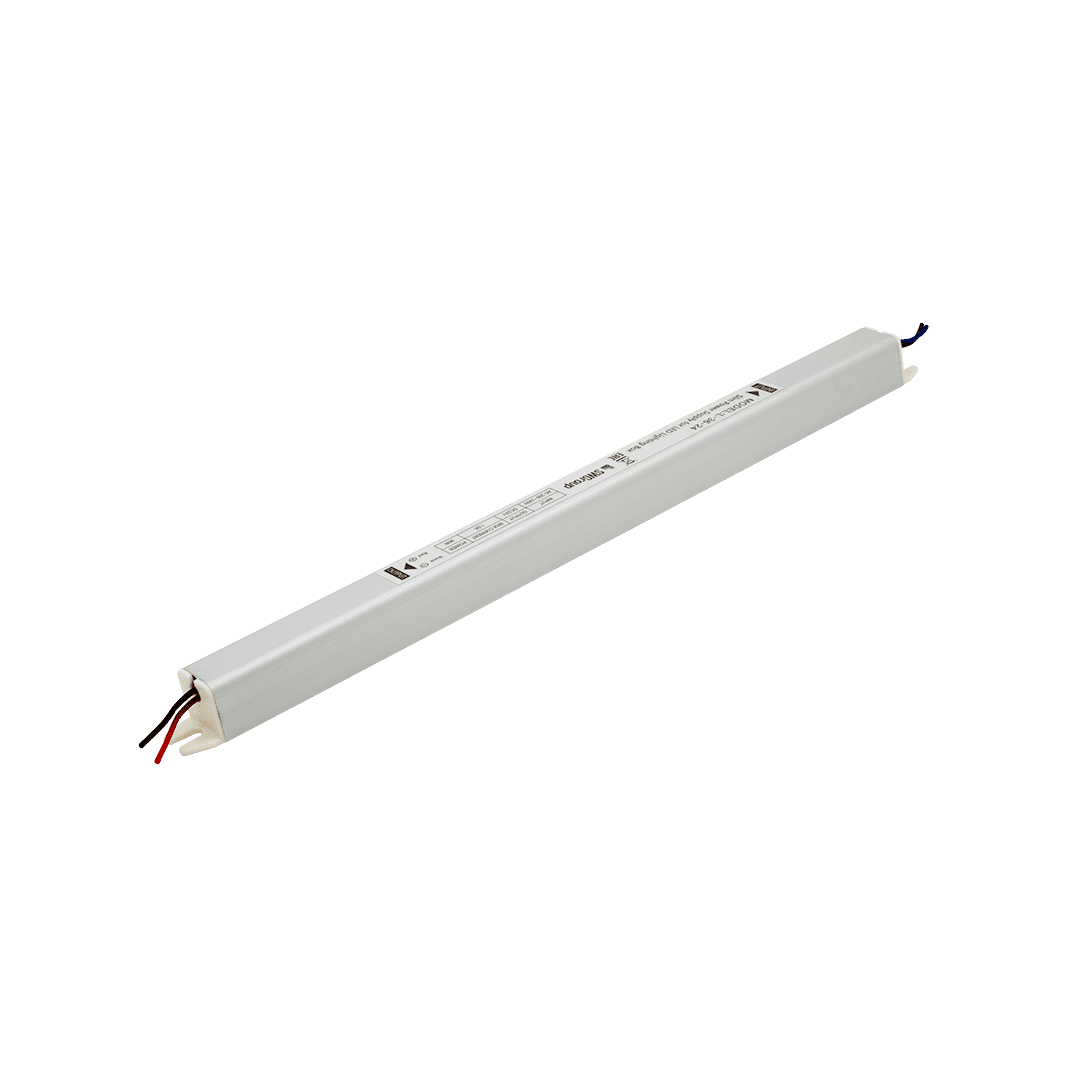

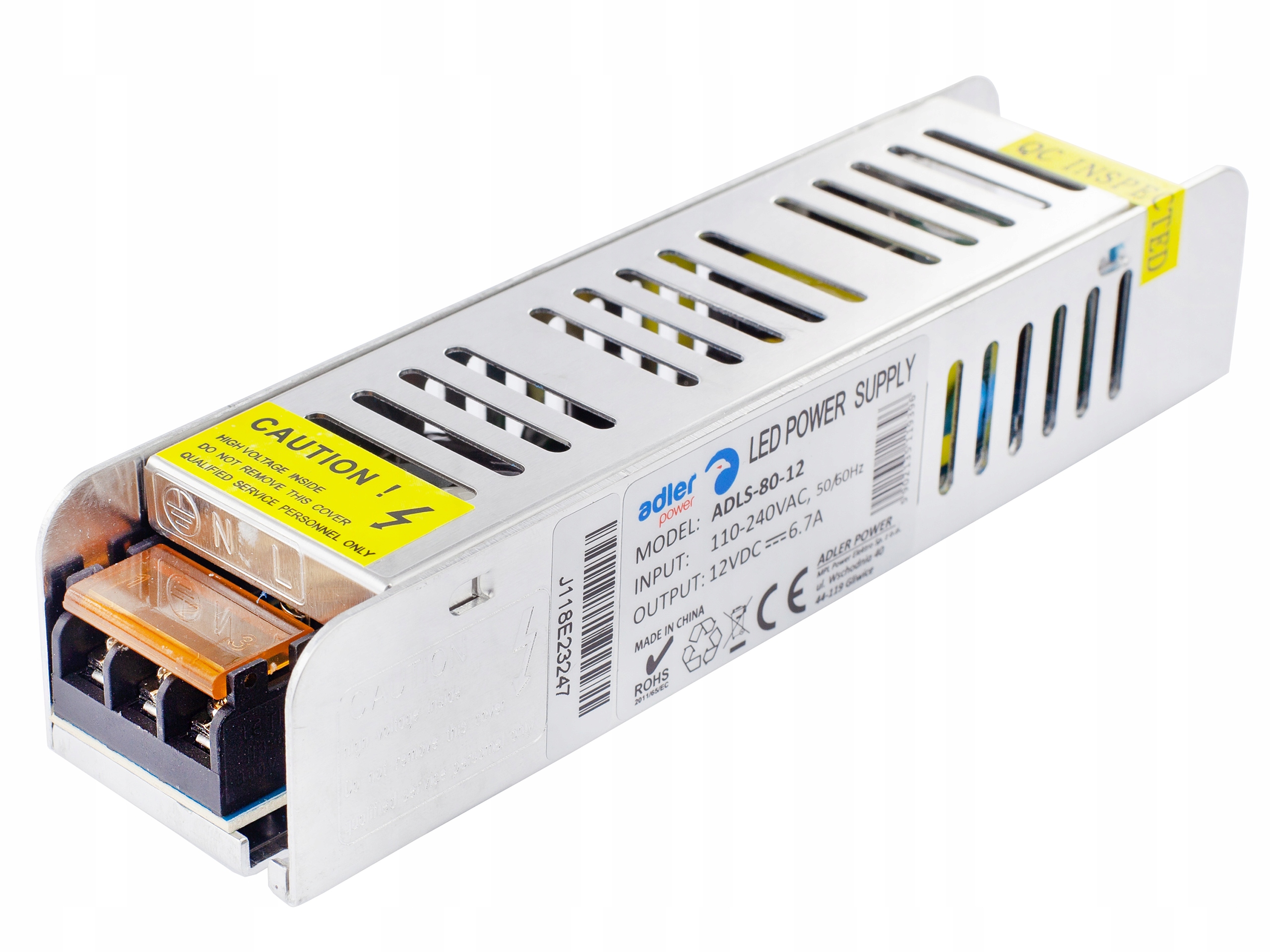

Такие блоки еще выпускаются в формате Slim. Причем весьма габаритная модель шириной 10-15см, может быть одинаковой по мощности с моделями Slim, которые не шире спичечного коробка.

Правда качество сборки и долговечность от этого проигрывает. Если большие экземпляры нужно выбирать с запасом по мощности в 30%, то для Slim девайсов этот запас уже составит минимум 50%.

Подробнее о том, как грамотно подобрать мощность, используя всего одну универсальную формулу, читайте ниже.

Ну а еще не забывайте, что чем больше коробочка, тем больше функциональности она может в себе нести. Помимо простого трансформатора в ней можно установить как диммер, так и дистанционное управление.

Покупаете одно устройство, а получаете 3 в 1.

Все габариты конечно же зависят от мощности. Например для маломощной подсветки (60-80Вт), подойдут даже миниатюрные модели устанавливаемые на din-рейку.

Но самое главное запомните, что все подобные блоки используются только в сухих помещениях. Их нельзя монтировать:

  • на кухне возле раковины
  • и тем более на улице

Еще часто можно встретить небольшие БП ноутбучного исполнения.

Для коротких отрезков маломощной светодиодной ленты — их также можно считать вполне приемлемым вариантом.

Миниатюрные же адаптеры, напоминающие зарядку от телефонов, рассматривать не будем.

Они рассчитаны на очень специфичное и маломощное освещение, и зачастую продаются вместе с лентой в комплекте.

Ничего здесь выбирать и ломать голову с подбором мощности не нужно.

Герметичные блоки питания

Герметичные модели полностью запечатаны в водонепроницаемом корпусе.

Внутри них помещается схема со всей электроникой и заливается силиконовым компаундом. Доступ влаги или влажного воздуха внутрь таких изделий перекрыт на 100%.

С одной стороны это и хорошо, но с другой стороны, вы тем самым ухудшаете условия охлаждения. Нагревающиеся электронные компоненты, просто не будут успевать толком охлаждаться.

И стоит хоть чуть-чуть нагрузить такую модель даже до номинальных параметров, как вам тут же будет обеспечен поход в магазин за новым экземпляром.

Чтобы подобного избежать, выбирайте БП не в пластиковых корпусах, а в алюминиевых.

Теплоотвод у них на порядок лучше. И на улице им не страшен не только дождь, но и солнце и мороз.

Эти блоки питания имеют степень защиты IP67. Их можно устанавливать:

  • во влажных помещениях

Однако при этом их запрещено погружать в воду. Для подводной подсветки бассейнов, прудов или фонтанов, лучше воспользуйтесь иными устройствами.

Из-за своих компактных размеров их часто применяют для подсветки потолка. Они хорошо встают в узкую нишу и без проблем прячутся за не высокими бортиками.

Главный их недостаток — это стоимость. Они дороже не герметичных моделей минимум в 2-3 раза.

Второй существенный минус — малая мощность. В пластиковом корпусе можно найти разновидности до 75Вт включительно. В алюминиевом — до 100Вт.

Если же у вас подсветка чуть мощнее, да еще с учетом необходимого запаса, придется покупать уже 2 или 3 блока питания. После чего, мудрить с параллельным подключением схем.

Полугерметичные блоки

Если же вас не устраивает ни один из вышеприведенных вариантов и переплачивать вы не намерены, то обратите внимание на третий вид блоков. Это полугерметичные модели.

По английски они называются Rainproof, хотя полноценной защиты от дождя и не обеспечивают.

Поэтому ставить их непосредственно на улице под открытым небом нельзя. Здесь индекс влагозащиты равен IP54.

Где же их можно монтировать? Они идеально подойдут для следующих помещений:

  • большие склады
  • садовые беседки
  • подсобные и неотапливаемые помещения

У этих полугерметичных блоков есть защитный корпус и крышка, которая легко открывается, предоставляя доступ ко всем внутренностям. По бокам расположены вентиляционные отверстия.

Но в отличие от простых насверленных «дырок» в негерметичных экземплярах, эти отверстия имеют защиту от капель в виде выпуклого ската.

Главная конструктивная особенность таких БП — наличие встроенного внутреннего вентилятора.

К примеру в негерметичных блоках, вентилятор ставится в мощные экземпляры, начиная от 300Вт.

В этих же моделях, встроенное охлаждение идет уже в девайсах мощностью всего 60Вт.

Недостаток отверстий для охлаждения приходится компенсировать принудительным обдувом. Также сама микросхема здесь заливается прозрачным эпоксидным материалом.

Существенный их недостаток — шумность. Поэтому применять их в жилых помещениях не рекомендуется.

Также при одинаковой мощности, они имеют самые большие габариты среди всех остальных блоков питания. Поэтому чтобы спрятать такую коробку, придется хорошенько поискать подходящее место, либо мастерить отдельную площадку.

Подобрать себе подходящие блоки питания можно у проверенных китайских товарищей:

Пример расчета. Допустим, необходимо рассчитать мощность БП для трёхметрового отрезка светодиодной ленты SMD 3528 с плотностью LED-чипов 60 штук в 1 метре. Отрезок длиною в 1 метр потребляет 4,8 Вт, следовательно, 3 метра будут потреблять 14,4 Вт. Если приобрести блок питания близкой к расчетной мощности, то он будет работать на пределе и прослужит недолго. Поэтому полученный результат должен быть дополнительно увеличен минимум на 30%. В нашем случае получится 18,7 Вт, что соответствует ближайшему стандартному значению в 20 Ватт.

Средняя стоимость

Есть четыре основных определяющих момента, от которых зависит стоимость блока питания для светодиодной ленты:

  • мощность;
  • вариант исполнения;
  • наличие дополнительных функций;
  • производитель.

Сегодня, средняя стоимость устройства на 36 Вт в открытом исполнении – 400 р., в герметичном – 900 р. За аналогичную продукцию в 150 Вт придется заплатить около 800 р. и 3500 р. соответственно.

Полугерметичные блоки примерно на 30% дороже негерметичных. Причем наличие активного охлаждения в некоторых моделях не сильно влияет на цену (видимо из-за шума вентилятора).

Приведенные цены являются средними по России.

Полезные советы

Выбор источника питания светодиодной ленты на 12 вольт европейского бренда с мировым именем – это большой плюс, но дорого и не всегда оправдано. Китайские компании, известные во всем мире, выпускают вполне надёжные устройства по доступной цене. Для большинства случаев – это подходящий вариант по приемлемой стоимости. Совершать покупку лучше в местном магазине с гарантией или через интернет на одном из популярных магазинов. Не рекомендуется заказывать БП на 12 В напрямую из Китая. Такая экономия, как правило, обернется в лучшем случае низким качеством сборки.

Как рассчитать длину светодиодной ленты, которой будет управлять светодиодный блок питания

В этом видео мы покажем, как определить длину светодиодной ленты, которую вы можете установить на свой блок питания.

Посмотрите наш новый видеоблог выше.

Сначала определите мощность светодиодной ленты на метр. Затем разделите общую мощность вашего блока питания на мощность на метр вашей полосы, чтобы определить, сколько метров этой полосы вы можете запустить от блока питания.

Мощность источника питания ÷ Мощность светодиодной ленты = Общее количество метров, которые вы можете использовать с этой полосы

E.G. Источник питания 200 Вт ÷ 12 Вт на метр светодиодной ленты = 16,6 м светодиодной ленты максимум для этого источника питания

Примечание : мы рекомендуем оставлять 10% запаса для блоков питания (это необязательно , но это помогает вашему источнику питания прослужить дольше). Таким образом, вы уберете 10% в конце уравнения.

E.G. Блок питания 200Вт ÷ 12Вт на метр светодиодной ленты = 16.6мм светодиодной ленты максимум для этого блока питания — 10% = 14.Максимум 94 метра, включая дополнительный запас высоты

Какую мощность потребляет каждый метр моих светодиодных лент?

Если у вас уже есть светодиодная лента, но вы не знаете, какую мощность на метр используют полосы, то вот общее руководство:

Напряжение обычно указывается на печатной плате светодиодной ленты в каждой точке разреза (12 В или 24 В).

Если напряжение на печатной плате отсутствует, то посмотрите, сколько светодиодов находится между каждой точкой разреза — если это 3 светодиода на точку разреза, полоски будут иметь напряжение 12 В, а если есть 6 светодиодов на точку разреза, они будут be 24v,

Убедитесь, что вы всегда используете правильное напряжение! Посмотри, что будет, если тебя здесь нет.

60 светодиодов на метр, шириной 8 мм = 4,8 Вт / м

120 светодиодов на метр, шириной 8 мм = 9,6 Вт / м

240 светодиодов на метр, шириной 10 мм / 12 мм = 19,2 Вт / м

60 светодиодов на метр , Ширина 10 мм / 12 мм = 14,4 Вт / м

120 светодиодов на метр, ширина 10 мм / 12 мм = 24 Вт / м

Это общее руководство, но оно будет правильным для подавляющего большинства светодиодных лент.

Если светодиоды мигают, причиной может быть используемое напряжение. Пожалуйста, ознакомьтесь с этим блогом, чтобы узнать, почему …

Как рассчитать мощность моего блока питания, используя только силу тока и напряжение

Если у вас есть блок питания, который не отображает всю необходимую информацию вашей установки, вы можете определить недостающие числа, используя эти расчеты!

Ампер x напряжение = мощность

E. G. 8,33 А x 24 В = 199,9 Вт

Мощность ÷ напряжение = А

E.G. 200 Вт ÷ 24 В = 8,33 А

Почему InStyle LED?

Мы храним все наши светодиодные ленты с доставкой на следующий день.

Вы можете предоставить нам любые эскизы / планы, и мы посоветуем наиболее экономичный способ подключения / управления.

Мы можем поговорить с любыми установщиками до, во время и после вашего проекта, чтобы ответить на любые вопросы.

Позвоните нам сегодня по телефону 0116 2799083 или напишите по электронной почте [email protected]

Блок питания для светодиодных лент

Как выбрать источник питания для светодиодной ленты?


Блок питания светодиодных лент, также известный как трансформатор светодиодных лент, является очень важной частью для правильной установки светодиодных лент. Светодиодные полосы — это низковольтные устройства, для которых требуется низковольтный источник питания или драйвер светодиода. Правильный источник питания для светодиодной ленты также имеет решающее значение для обеспечения максимальной производительности светодиодных лент.Использование неправильного блока питания светодиодов не только повредит световые полосы, но и сам блок питания. Кроме того, слишком слабый блок питания может вызвать перегрев. Поэтому обязательно следуйте этому пошаговому руководству, чтобы выбрать правильный источник питания для светодиодной ленты.

Рекомендуемая литература:
Полное руководство по покупке светодиодных лент .


Шаг 1. Решите использовать светодиодный источник питания или адаптер питания.

И импульсный источник питания, и адаптер широко используются в качестве трансформатора для светодиодных лент.Какой из них выбрать, зависит от масштаба проекта и способа установки. Многие люди хотят найти блок питания для светодиодной ленты длиной 5 м или блок питания для светодиодной ленты длиной 10 м. Здесь нужно знать, что какой блок питания покупать, зависит не от длины светодиодной ленты. Это мощность светодиодной ленты. Потому что светодиодные ленты имеют разную мощность на метр или на фут.

Адаптер питания . Основной принцип заключается в том, что если вам нужна светодиодная лента длиной не более 5 м (16,4 фута) или две маломощные светодиодные ленты по 5 м (всего 10 м светодиодной ленты, скажем, 40 Вт x 2 = 80 Вт), выберите адаптер питания.Потому что его легко подключить и установить. Например, установите светодиодную ленту под шкафом на длину 2 м (6,56 фута) или 3 м (9,84 фута), выходной мощности адаптера питания достаточно для обеспечения питания ленты. Обычно вы не хотите, чтобы люди видели трансформатор светодиодной ленты. Поскольку адаптер питания небольшой, его легко спрятать даже в ограниченном пространстве.

Рекомендуемая литература:
Как выбрать качественный адаптер питания?

Источник питания для светодиодов .Если вам необходимо установить все больше светодиодных лент с более длительным сроком эксплуатации, лучше выбрать импульсный источник питания, потому что в целом импульсный источник питания имеет относительно большую выходную мощность, подходящую для использования в качестве трансформатора для светодиодных лент, который может обеспечивают достаточную мощность для нескольких светодиодных лент или лент с длительным сроком эксплуатации. Импульсные источники питания также обычно лучше подходят для больших проектов и более эффективны при преобразовании энергии.


Шаг 2. Выберите правильное напряжение.

2.1 Правильное выходное напряжение, 12 В или 24 В постоянного тока. Светодиодные ленты
имеют рабочее напряжение 12 В или 24 В. Если ваша ленточная лампа рассчитана на 12 В постоянного тока (DC означает постоянный ток), вам следует использовать только блок питания для светодиодной ленты 12 В. Не используйте блок питания 24 В, иначе ваша световая полоса будет повреждена. Если светодиодная лента имеет напряжение 24 В, можно использовать только источник постоянного напряжения 24 В. С блоком питания для светодиодной ленты 12 В напряжения недостаточно для привода световой ленты.

Другие важные факторы, которые следует учитывать при покупке блока питания для светодиодных лент на 12 В или 24 В.Ток — это фактор, который следует учитывать при установке светодиодной ленты и выборе источника питания. Для светодиодной ленты 12 В и светодиодной ленты 24 В одинаковой мощности светодиодная лента 24 В потребляет только половину тока, чем полоса 12 В.

Например, при установке ленточных светильников учитывайте текущую нагрузку цепи. Если текущая нагрузка в точке подачи питания рассчитана максимум на 18 А, а другие приборы использовали 14 А, то для точки питания остается 4 А. Если вы выберете источник питания для светодиодной ленты 12 В, световая лента на 12 В может обеспечить нагрузку по току более 4 А.В настоящее время вам необходимо выбрать световую полосу на 24 В, а источник питания, естественно, должен быть версией на 24 В.

Выбор проводов тоже разный. При 24 В ток в цепи небольшой, и провода можно выбрать для меньшего калибра.

Наши светодиодные ленты имеют четкую спецификацию рабочего напряжения. Выбирайте блок питания для светодиодной ленты на такое же напряжение.

2.2 Определите правильное входное напряжение.
Убедитесь, что входное напряжение источника питания светодиодной ленты совместимо с электрической системой, в которой установлена ​​светодиодная лента. Большинство домов и коммерческих объектов обеспечивают питание 115/120 В переменного тока. Но есть некоторые коммерческие или жилые объекты, которые требуют более высокой мощности и обеспечивают электроэнергию 277 В переменного тока.

Итак, убедитесь, что диапазон входного напряжения соответствует вашему электрическому напряжению. Например, источник питания для светодиодной ленты с диапазоном входного напряжения 100–240 В можно использовать в домах, которые подают 120 В переменного тока, но НЕ РАБОТАЕТ для домов, которые обеспечивают питание только 277 В переменного тока. Требуется более широкий диапазон входного напряжения источника питания.


Шаг 3. Проверьте, нужен ли вам источник питания постоянного тока или постоянного напряжения.

Нужен ли мне источник постоянного тока для светодиодных лент? Цепи светодиодных лент предназначены для размещения светодиодов в цепочку и управления током светодиодов с помощью резисторов или других компонентов управления током. Итак, для большинства светодиодных лент требуется источник питания постоянного напряжения. Даже в случае светодиодных лент с регулируемым током схемы также рассчитаны на использование источников питания постоянного напряжения.


Шаг 4.Рассчитайте мощность светодиодной ленты и определите выходную мощность необходимого источника питания для светодиодной ленты.

Затем рассчитайте длину устанавливаемой светодиодной ленты и умножьте ее на мощность на метр для светодиодной ленты. Например, вы хотите установить светодиодную ленту длиной 11,5 футов (3,5 м) с мощностью 16 Вт / м, мощность световой ленты составит: 3,5 м x 16 Вт / м = 56 Вт.

Затем определите мощность необходимого блока питания светодиодной ленты. Не рекомендуется использовать блок питания на полную мощность, так как это приведет к его нагреву и сокращению срока его службы.Ожидайте, что вы выберете как минимум на 20% больше емкости.

Например, мощность блока питания для указанной выше светодиодной ленты должна быть не менее: 1,2 x 56 Вт = 67,2 Вт. Однако в этой спецификации нет источника питания. Поэтому мы выбираем следующий уровень, например, более высокую выходную мощность, 72 Вт.

Источник питания для светодиодов с более высокой выходной мощностью не повредит светодиодный продукт, поскольку он потребляет только необходимую мощность.


Шаг 5. Проверьте, нужны ли вам блоки питания для светодиодов с регулируемой или нерегулируемой яркостью.

Большинство светодиодных диммеров и контроллеров рассчитаны на 12 В или 24 В постоянного тока и должны устанавливаться между источником питания и световой полосой, для чего требуется источник питания без регулировки яркости. Другими словами, диммер или контроллер устанавливается после драйвера или блока питания.

Однако, если вы планируете установить новый диммер переменного тока перед драйвером светодиода, или если вы хотите воспользоваться преимуществами уже установленного диммера TRIAC, вам понадобится блок питания с регулируемой яркостью. То есть светодиодный диммер устанавливается перед блоком питания.Люди часто говорят, что использование существующего диммера TRIAC подходит для быстрой и дешевой установки как для новых, так и для модернизированных работ. Это утверждение неточно для установки светодиодных лент.

Почему? Потому что источник питания с регулируемой яркостью намного дороже, чем источник питания без регулировки яркости, а светодиодный диммер для световой ленты стоит недорого. Следовательно, использование существующего диммера изначально было предназначено для экономии денег, но дорогой источник питания с регулируемой яркостью компенсирует экономию средств и может стоить даже больше.


Шаг 6. Определите, нужен ли водостойкий источник питания светодиодной ленты или негерметичный.

Выбор водонепроницаемого или негерметичного источника питания зависит от места размещения источника питания. Сами по себе водонепроницаемые или не водонепроницаемые светодиодные ленты не определяют степень защиты IP блока питания.

При установке и использовании светодиодных лент на открытом воздухе или во влажной среде необходимо обращать внимание на степень защиты IP блока питания и светодиодных лент.Если блок питания необходимо разместить на открытом воздухе или во влажной среде, используйте водонепроницаемый блок питания со степенью водонепроницаемости не ниже IP65, IP67 или даже более высокого уровня. Эти блоки питания имеют всепогодный корпус и поэтому подходят для использования вне помещений.

Если светодиодная лента установлена ​​на открытом воздухе или во влажной среде, но блок питания можно установить в сухой среде, то вы можете выбрать негерметичный блок питания.


Шаг 7. Проверьте функцию защиты.

По соображениям безопасности, источник питания светодиодной ленты должен иметь функции защиты, такие как перегрузка по току, перегрев, короткое замыкание, разрыв цепи и т. Д. Эти меры безопасности вызывают отключение проблемного источника питания. Эти функции защиты не являются обязательными. Однако, если вы хотите безопасно использовать его в случае возникновения проблемы, вам следует устанавливать только блок питания с этими функциями защиты.


Шаг 8. Найдите сертификацию UL.

И блок питания, и адаптер питания должны быть внесены в список UL.Для небольших приложений предпочтительнее источник питания класса 2. Источники питания, признанные UL, прошли сертифицированные лабораторные исследования и испытания в соответствии со стандартами безопасности и функционирования. Это дает дополнительную уверенность в качестве.

Стандарт мощности светодиодных осветительных приборов UL8750 включает класс 2 в свои собственные стандарты. Сертифицированный источник питания класса 2 означает, что силовая цепь более безопасна и имеет меньший риск возникновения пожара или поражения электрическим током человеческого тела.

Имейте в виду, что некоторые блоки питания для светодиодных лент на рынке не имеют сертификата UL или поддельного сертификата UL. При покупке блоков питания соблюдайте осторожность. Благодаря знанию продуктов и опыту, только фабрики со знающими человеческими ресурсами имеют возможность разрабатывать качественные продукты и контролировать качество.

Импульсные источники питания или адаптеры, изготовленные квалифицированными заводами, более безопасны в использовании. Мы выбираем блоки питания известных брендов, таких как Mean Well для светодиодных лент, и все они имеют гарантию 3-5 лет или даже дольше.

Следуя пошаговым инструкциям выше, купите подходящий блок питания для светодиодных лент, который вам нужен для вашего проекта.Правильный источник питания не только обеспечивает необходимую мощность, но также обеспечивает электробезопасность при использовании и непрерывное удовольствие от освещения.

Как подключить светодиодную ленту к источнику питания?

1. Подключите светодиодную ленту к источнику питания.

После выбора соответствующего источника питания светодиодной ленты мы подключим красный и черный провода светодиодной ленты к соответствующим клеммам или выводам источника питания. Здесь нужно обратить внимание на положительные и отрицательные полюса световой полосы.Они должны соответствовать положительному и отрицательному полюсам выхода блока питания. (Знак + или + V для красной линии; знак — или -V или COM для черной линии).

Рекомендуемая литература:
Как установить светодиодные ленты?



Как подключить светодиодную ленту к источнику питания?

На рисунке ниже показано несколько примеров подключения светодиодных лент к источнику питания.

Тепло-белые, нейтрально-белые и холодно-белые светодиодные ленты можно напрямую подключать к источникам питания следующими способами.

A. Светодиодная лента и источник питания имеют соответствующие штекерные и розеточные разъемы постоянного тока, которые можно напрямую вставлять в соединение.

B. Источник питания имеет штекерный разъем постоянного тока, а световая полоса имеет вывод со скругленным концом. Требуется коаксиальный цилиндр и винтовой клеммный разъем.

C. Световая полоса имеет кабельные выводы и подключена к общему импульсному источнику питания. Просто закрепите кабельные выводы скребка винтом на выходных клеммах источника питания.Если это монохромная световая полоса с разъемом постоянного тока с двумя проводами, вы можете отрезать разъем постоянного тока, зачистить провод и подключить его к источнику питания.

D. Световая полоса имеет свинцовый хвост. И источник питания для светодиодной ленты также имеет вывод со скругленным хвостом, такой как Mean Well HLG-240-24. Вы можете использовать зажимы на разъемах для подключения проводов источника питания и световой полосы. Вы также можете использовать кабельные наконечники для соединения, а затем надеть термоусадочную трубку для обеспечения изоляции.Зажимные соединители и кабельные наконечники — это профессиональные и простые соединители, не требующие пайки.

Однако, если вы используете настраиваемые полосы белого света, светодиодные ленты 5050 RGB или RGBW, световые полосы должны быть сначала подключены к контроллерам светодиодов, а затем контроллеры подключены к источнику питания светодиодных лент. Для получения дополнительной информации см. Категорию контроллеров светодиодов, в которой подробно описано, как подключить контроллер светодиодов к источнику питания.

Далее все, что вам нужно сделать, это подключить блок питания светодиодной ленты к домашней электросети 110 В.Вход источника питания обычно обозначается буквами L (под напряжением), N (нейтраль) и G (земля). Если источник питания необходимо подключить к розетке, потребуется трехфазный шнур питания. Как правило, в блоке питания нет этого шнура, и его необходимо приобретать отдельно.

Примечание: когда вы подключаете светодиодные ленты к контроллеру светодиодов или источнику питания, имеется множество разъемов для светодиодных лент, которые помогут вам сделать подключение быстрым и простым.


2. Провода какого калибра для подключения светодиодной ленты к источнику питания светодиодной ленты?

Текущая нагрузка определяет калибр провода для подключения светодиодных лент к источнику питания светодиодных лент. Бывает, что световая полоса должна быть подключена к источнику питания, но между ними большое расстояние. В это время подумайте об установке удлинителя между источником питания и световой полосой. При установке удлинителя обратите внимание на его калибр.

Для определения поперечного сечения кабеля для проводов можно использовать простое практическое правило: на каждый ампер тока требуется 0,1 мм². При токе 6А результат измерения равен 0.6 мм². Как правило, для подключения компонентов выбираются провода более высокого стандарта сечением 0,75 мм².

В применениях с полосовой подсветкой RGB ток общего положительного провода в три раза превышает ток каждого цветного провода. Это необходимо учитывать при выборе светодиодных проводов для подключения к источнику питания светодиодной ленты. Максимальный ток каждого цветного провода составляет 2 А, сумма равна 6 А, поэтому длина плюсового провода составляет не менее 0,6 мм², а размер каждого цветного провода должен быть 0,2 мм².

По этой причине существуют специальные кабели RGB с тремя более тонкими цветными проводами и плюсовым проводом с трехкратным поперечным сечением, например, спецификация провода такая: 3 x 0.25 мм² + 1 x 0,75 мм². Так обстоит дело с дизайном некоторых наших контроллеров RGB.

Если расстояние передачи между трансформатором светодиодной ленты и световой лентой велико, следует выбирать провода с большим поперечным сечением, чтобы минимизировать потери вдоль линии. А вот пайка проводами большого сечения бывает затруднительна. Представьте себе припаивание нескольких проводов сечением 1 мм² к иногда довольно узким медным площадкам RGB или даже светодиодным лентам RGBW.

Советы.Есть 2 решения проблемы.

1. Зачистите провод 1 мм² и отрежьте примерно половину одиночного медного провода. Таким образом, часть линии, которая значительно уменьшена в поперечном сечении, может быть легче припаяна к светодиодной ленте.

2. Возьмите короткий (10 см) провод меньшего сечения, например, 0,5 мм², припаяйте его к светодиодной ленте и подключите к положительному проводу 1 мм² кабеля RGBW. Для соединений можно использовать защелкивающиеся соединители или кабельные наконечники, а для изоляции надеть термоусадочные трубки.Для очень короткой линии провода небольшого сечения — не проблема.


3. Как подключить светодиодную ленту?

Во время установки вам необходимо подумать, где разместить трансформатор для светодиодных лент, чтобы для питания светодиодных лент требовалось меньше трансформаторов, и, следовательно, стоимость проекта была меньше. Для лент на 12 В обычно рекомендуется подавать питание не реже чем через каждые 16,4 фута (5 метров) из-за неизбежного падения напряжения вдоль светодиодной ленты низкого напряжения. Фон двоякий.

С одной стороны, токопроводящая дорожка светодиодной ленты может выдерживать только ограниченную нагрузку. С другой стороны, есть потери мощности из-за относительно небольшого сечения проводника. В результате полоска токопроводящей дорожки нагревается, и яркость на конце светодиодной ленты снижается, если установка неуместна.

Выше рекомендованная литература об установке светодиодных лент содержит очень подробную информацию о том, где разместить источник питания светодиодных лент и, при необходимости, светодиодный контроллер.Обычно для светодиодных лент на 12 В рекомендуется подключение на длине 5 метров. Если это установка длиной 32,8 фута (10 м), обычно легче подавать питание из средней точки. Течение разделяется в двух направлениях от середины, каждое из которых имеет длину всего 16,4 фута (5 м).

Используйте полосы белого света, такие как светодиодные ленты теплого белого или холодного белого света. Если вы не устанавливаете контроллеры, вы можете легко подавать питание от нескольких точек питания. Просто подключите провод длиной 5 метров или короче к источнику питания светодиодной ленты.

В случае использования лент RGB, RGBW или установки с контроллерами, естественно, провода должны быть разводятся от контроллера. Если нагрузка превышает выходную мощность контроллера, следует использовать светодиодные усилители.

26,00

$ 9,99

26,00

33,00


33,00

$ 11,99

$ 39,50

$ 39,50


14,99

84,00

17 долларов.50

21,99 $


26,99

$ 16,50

$ 17,50

21,99 $


16,50

$ 16,50

26,99 долларов США

31,99 $


28,00

28,00 $

34,00

35,00


78,00


Расчет потребности в питании светодиодной ленты

Нужно выяснить, какой блок питания вам нужен?

Вот здесь и понадобится немного математики, но эта математика даже проще, чем вычисление пятнадцатипроцентных чаевых в ресторанах, я обещаю! Допустим, вы уже выбрали полосу.на каждой полосе также указывается потребляемая мощность в ваттах на фут. В нашем небольшом гипотетическом сценарии покупок вы выберете полосу стандартной плотности 5050 и решили, что для вашего проекта вам понадобится тридцать футов света. Светодиодная полоса 5050 с обычной плотностью указана из расчета две ватта на фут, так что для тридцати футов света вы будете потреблять шестьдесят ватт энергии, и, как оказалось, у нас есть блоки питания на шестьдесят ватт!

И снова эта формула: (Мощность полосы на фут) x (Всего футов полосы) = Общая требуемая мощность (Вт)

Что ж, это, конечно, возможно, вам нужно знать несколько вещей.Во-первых, вам нужно использовать драйвер светодиода с регулируемой яркостью вместо стандартного адаптера питания. Также следует отметить, что при использовании настенного диммера и драйвера светодиода с регулируемой яркостью вам потребуется жестко подключить свет непосредственно к переключателю. Или вам нужно подключить диммер к розетке, подключить кабель питания переменного тока к полосам и светодиодному драйверу с регулируемой яркостью и использовать эту розетку. Последнее, что вам нужно знать о настенных диммерах и светодиодном драйвере с регулируемой яркостью, это то, что у светодиодных лент RGB просто нет хорошего способа работать с настенным диммером. Однако нет причин для беспокойства, так как все наши контроллеры светодиодных лент RGB могут затемнять наши светодиодные ленты RGB, поэтому вы все равно сможете приглушить свет!

Пожалуйста, сделайте! Наши аккумуляторные батареи на 12 В для светодиодных лент отлично подходят для любого мобильного проекта, такого как световые велосипеды или уличное освещение, которое не находится рядом с какими-либо удобными источниками питания. Итак, если вы планируете романтический пикник в поле, а свечи вам не по вкусу? Тогда вам стоит взять аккумуляторную батарею на 12 В и красивую светодиодную полосу RGB! Перезаряжаемые аккумуляторные батареи 12 В также отлично подходят для освещения лодки, при условии, что аккумуляторная батарея остается сухой, а ваши ленты рассчитаны на большое количество воды!

Перезаряжаемые аккумуляторные батареи на 12 В, которые мы предлагаем, рассчитаны на миллиампер-час, 3800 или 6000 миллиампер-час.Чтобы определить, сколько ампер рисуют ваши полоски, вам нужно определить их мощность, поэтому давайте воспользуемся действительно простым примером. Светодиодная лента 3528 обычной плотности потребляет двадцать четыре ватта, теперь возьмите мощность и разделите ее на двенадцать, это ваш усилитель, или два ампера. Теперь умножьте свой потребляемый ток на тысячу, и это будет ваш расход в миллиампер, поэтому для аккумуляторной батареи емкостью 3500 мАч и светодиодной полосы стандартной плотности 3528 срок службы аккумуляторной батареи составляет 3500/2000 = 1,75 часа или 104 минуты. Вот общая формула: (потребление ватт) / 12 = A, A x 1000 = M, аккумулятор Миллиампер / M = часы автономной работы.Надеюсь, это поможет вам спланировать походы с аккумулятором!

(Нужен источник питания или аккумулятор? Ознакомьтесь с нашей подборкой здесь) —

Выбор правильного источника питания — это неотъемлемая часть выбора правильных продуктов для вашего проекта. Еще важнее выбрать правильную светодиодную ленту, и наша бесплатная электронная книга под названием «Как выбрать светодиодные ленты» станет идеальным руководством на следующем этапе вашего пути к светодиодному освещению.



Спасибо, что прочитали эту часть нашей серии статей по поиску и устранению неисправностей, мы искренне надеемся, что она была полезной.Есть вопрос, на который мы еще не ответили? свяжитесь с нами по адресу [email protected], и мы постараемся ответить на него в следующем выпуске. Помните, что сотрудники нашей службы поддержки клиентов ([email protected]) будут рады помочь вам с любыми проблемами, вопросами и предложениями. Если вы хотите позвонить и поговорить с нами, это тоже хорошо — (225) -304-0408!

Выбор источника питания

— quinled.info

Если вы хотите, чтобы светодиоды горели, вам понадобится блок питания! Они бывают разных форм и размеров, и вам нужно выяснить, что вам понадобится для вашего проекта.Хотя перегрузка (по мощности / силе тока) в большинстве случаев не проблема, слишком маленький блок питания может привести к нежелательным ситуациям.

Давайте рассмотрим несколько вещей, которые нам нужно выяснить перед покупкой блока питания.

Требуемое напряжение

В зависимости от того, с каким светодиодом вы работаете, вам понадобится определенное напряжение.

  • Аналоговые светодиоды (например, теплые белые полосы) часто используют 12 В или 24 В
  • Цифровые светодиоды (например, полосы RGB с адресной пиксельной адресацией) часто используют 5 В, а иногда и 12 В.
  • Светодиоды COB (потолочные светильники или другие светодиодные модули) используют различное напряжение, которое может находиться в диапазоне от 12 В до 60 В.

Необходимая сила тока (мощность)

Кроме того, чтобы получить источник питания с правильным напряжением, вам необходимо выяснить, какую мощность будет использовать ваш проект.Для любого источника питания старайтесь не превышать длительное / непрерывное использование более 80% номинального тока источника питания. Это гарантирует, что все останется в пределах допусков и не будет перегреваться или делать что-то еще хуже.

Я написал другой пост о том, как рассчитать, какая проводка вам нужна для заданного количества ампер, рядом с этой статьей также обязательно проверьте это, чтобы выяснить, сколько энергии будет использовать ваш проект.

Аналоговая светодиодная лента

Допустим, вы купили аналоговую полосу RGB с 60 светодиодами / м и потребляют 12 Вт на метр.Это означает, что вся полоса будет потреблять максимальную мощность 12 Вт * 5 м = 60 Вт или 5 ампер. Если вы подключаете одну из этих полос, принимая во внимание некоторый резерв / накладные расходы, я бы порекомендовал приобрести источник питания 12 В, 6 А (72 Вт) или 7 А (84 Вт). То же самое для полосы на 24 В означает, что вы можете использовать более тонкие кабели и потреблять только половину ампер, поэтому от 3 до 4,5 А, как вы можете видеть, просто добавив немного сверху, вы получите источник питания, который сможет справиться с нагрузка, которую вы собираетесь запустить.

(я всегда советую приобрести аналоговую светодиодную ленту на 24 в, если есть возможность, почему прочитайте здесь!)

Светодиодная лента с цифровой адресацией

Адресные светодиодные ленты чаще всего имеют напряжение 5в. Допустим, у вас есть адресная полоса RGB с 30 светодиодами / м, длина этой полосы составляет 5 м (16 футов). Это во многом зависит от типа используемого светодиода, но, например, полоса со светодиодами ws2812b или sk6812 будет использовать теоретический максимум 3 * 20 мА на каждый светодиод 60 мА. Но хотя это число много упоминается в Интернете, к сожалению, после тестирования множества светодиодных лент оно кажется неверным (больше). Из-за этого я создал свою реальную таблицу измерений светодиодов с цифровой адресацией. С помощью этого листа вы можете увидеть / рассчитать, что вам нужно, кроме как в отношении энергопотребления.Этот лист обычно предназначен для измерения 300 светодиодов, если у вас больше или меньше, вы можете легко вычислить вверх или вниз!

Для цифровых светодиодов мы обычно говорим о максимальном использовании (полный белый цвет RGB) и номинальном использовании (50% белого цвета RGB), которого обычно достаточно для обработки цветов и эффектов, в основном любых, кроме полностью белого. При разработке вашей светодиодной установки вы можете выбрать любой из них в качестве своей цели. Вообще говоря, я нахожусь в расчетах по номиналу с некоторым запасом прочности. В качестве основного правила я бы сказал, что посмотрите на 50% белого цвета RGB для количества и типа светодиодов, которые вы собираетесь использовать (за исключением ws2815, затем возьмите полное значение белого RGB!) И добавьте к этому 20% и рассчитайте ваши кабели и Требования к источнику питания на этом.

COB светодиоды и прочее

В основном вычисления такие же, как показано выше. Выясните, сколько использует модуль или источник света, умножьте это на то, сколько вы собираетесь использовать. Затем прибавьте 20% к максимальному значению и купите блок питания с таким номиналом или выше.

Стили источников питания и ссылки для покупок

Обычно блоки питания для светодиодов бывают одной из трех форм:

  • Настенный адаптер
  • Силовой кирпич
  • Стиль рамы

(Обязательно прочтите мою статью про блоки питания Chinese или Mean Well)

Настенный адаптер

Они в основном подходят для нагрузок до 20–24 Вт, в зависимости от светодиодов на метр и полосы. В основном они подходят для полосы от 1 до 2 метров.

Mean Well 5v 4A (20 Вт) (ЕС) (США)

Простой, 5 В, 4 А (20 Вт)

12 В

Mean Well 12v 2A (24w) (ЕС) (США)

Простой, 12 В, 2 А (24 Вт)

Simple 12v 5A (хорошая марка) (60w)

24 В

Mean Well 24v 1A (24w) (ЕС) (США)

Простой, 24 В, 1 А (24 Вт)

Силовой кирпич

Блок питания чаще всего встречается с ноутбуками в качестве источника питания.Они могут обеспечить значительно большую мощность, чем сетевой адаптер, но при этом немного крупнее. Блоки питания могут быть в основном мощностью до 120 Вт, но могут достигать 150 или даже 200 Вт выходной мощности! Для версий со сверхвысокой мощностью иногда внутри блока может быть небольшой вентилятор для охлаждения. Мне нравится использовать этот тип источника питания в ситуациях, когда до него легко добраться, например, в спальне или что-то в этом роде. Поскольку она полностью закрыта, ее не составит труда дотронуться.

Блок питания Mean Well 5v 6A (30 Вт)

Простой блок питания 5 в 10 А (50 Вт)

Простой блок питания 5 В 15 А (75 Вт) (с вентилятором внутри)

12 В

Блок питания Mean Well 12v 6,67A (80w)

Простой блок питания 12 В, 6 А (72 Вт)

Простой блок питания 12 В, 12 А (120 Вт)

24 В

Блок питания Mean Well 3,75A 24В (90Вт)

Простой блок питания 24 В, 4 А (96 Вт)

Простой блок питания 24 В, 5 А (120 Вт)

Стиль рамы

Фреймовый блок питания — это блок питания почти в чистом виде.Они самые дешевые и имеют самую высокую мощность, но менее подходят для общественных мест из-за открытой природы. Если вам нужно что-то более 100 Вт, подумайте о них, потому что они могут справляться с теплом намного лучше, чем приведенный выше блок питания в кирпичном стиле, и, следовательно, имеют самый высокий срок службы.

Mean Well LRS-200 серия 40A (200 Вт)

Mean Well HSP-200 серия 40A (200 Вт) (активный PFC)

Mean Well LRS-350 series 70A (350w) (с вентилятором)

Ультратонкий блок питания (200/300 Вт) (только 230 В)

Простой источник питания (дешевый, не нагружать постоянно более 75%)

12 В

Mean Well LRS-150 серия 12,5A (150 Вт)

Mean Well LRS-200 серия 17A (200 Вт)

Mean Well LRS-350 series 30A (350w) (с вентилятором)

Sanpu NL-150 серия 12,5A (150 Вт)

Sanpu NL-300 series 24A (300 Вт) (только 230 В)

Ультратонкий блок питания (200/300 Вт) (только 230 В)

Простой источник питания (дешевый, не нагружать постоянно более 75%)

24 В

Mean Well LRS-150 серия 6,25A (150 Вт)

Mean Well LRS-200 серия 8,8A (200 Вт)

Mean Well LRS-350 series 15A (350w) (с вентилятором)

Sanpu NL-150 серия 6A (150 Вт)

Sanpu NL-300 series 12A (300 Вт) (только 230 В)

Ультратонкий блок питания (200/300 Вт) (только 230 В)

Простой источник питания (дешевый, не нагружать постоянно более 75%)

36в

Mean Well LRS-150 серия 4,16A (150 Вт)

Mean Well LRS-200 серия 5,9A (200 Вт)

Mean Well LRS-350 series 10A (350w) (с вентилятором)

Иногда необходимо использовать полностью герметичный водонепроницаемый блок питания

TBD

Бонус: компьютерный блок питания

В зависимости от необходимого напряжения и силы тока иногда может быть интересно использовать компьютерный блок питания! В зависимости от типа они чаще всего подходят для подачи 12 В, а иногда и 5 В! Часто они могут быть дешевыми и малошумными для выходной мощности, потому что они предназначены для работы с большими тихими вентиляторами. Опять же, постарайтесь не превышать более 80% номинальной мощности для продолжительных нагрузок!

При использовании любого источника питания с высокой мощностью убедитесь, что в вашей системе установлены предохранители.

Сколько я себя помню, вокруг китайских источников питания было много споров. Блок питания, произведенный в Китае, по своей сути не плох, просто есть много компаний, которые продают дешевые и повторно используемые внутренние компоненты с небрежной пайкой, а иногда даже с опасными схемами внутри — это те типы, на которые следует остерегаться.

Чаще всего они находятся внутри настенного адаптера или блоков питания в виде блока питания, им труднее скрыть то, что они обманули в блоках питания рамочного типа! Вот почему я предпочитаю использовать блоки питания рамочного типа, когда мощность превышает 75 Вт или около того. Источники питания рамочного типа также намного лучше рассеивают тепло, поэтому они дешевле и обеспечивают гораздо большую мощность.

В приведенном выше разделе я попытался сосредоточиться на трех брендах.

  • Mean Well — уважаемый производитель блоков питания, и если вам нужна (хорошая) уверенность в том, что блок питания не сожжет ваш дом и использует защиту от перенапряжения, температуры и других средств защиты, приобретите Mean Well и заплатите за это премию. , они отличные блоки питания!
  • Немного ниже у нас есть блоки питания Sanpu.Они также имеют все перечисленные выше средства защиты, но являются китайскими брендами. Тем не менее, китайский бренд, который ставит свое имя на свою продукцию, часто гарантирует более качественный продукт, чем безымянная версия. Будьте осторожны с ними, потому что некоторые из них не работают при 110 В, а также они дают устойчивую номинальную нагрузку ниже той, на которую рассчитан источник питания! Тем не менее, ничего, что я бы еще не рекомендовал, с постоянной нагрузкой не более 80%.
  • Простые блоки питания — это то, что я считаю приемлемым, часто я обращаюсь к комментариям, оставленным другими пользователями.Намного дешевле, чем два фирменных варианта, но я не уверен, что буду использовать их круглосуточно без присмотра.

Я использую сочетание вышеперечисленных вариантов. У меня есть «простые» версии, которые я использую для тестирования, и несколько небольших установок (использование блока питания 120 Вт с нагрузкой 50 Вт не вызовет большой нагрузки) или где у меня есть ручные переключатели включения / выключения.

Мое основное освещение выполнено с использованием источников питания Mean Well, они разбросаны по моему дому в нескольких неконтролируемых местах, и у меня не было ни одной проблемы с ними.Если хочешь быть уверенным, заплати за них больше.

Во время работы с QuinLED-OG я сотрудничал с Mux, и он также снял видео о некоторых китайских источниках питания, которые я ему послал. Прочтите это сообщение в блоге, в котором есть все подробности.

Изображение с YouTube-канала «Час Картера»

С годами я начал замечать, что некоторые блоки питания могут создавать шум при использовании в качестве источника питания для диммера с ШИМ. Как ни странно, у блоков питания Mean Well есть такая проблема.Послушайте в этой части моего видео, как это звучит:

Все мои тесты с QuinLED проводились с использованием нескольких разных китайских источников питания (кирпичные и рамные), и все работало отлично. Итак, для своей домашней установки я заказал несколько качественных источников питания Mean Well, но из-за использования различных компонентов они действительно производят шум при использовании ШИМ-диммирования!

Насколько мне удалось собрать воедино, так это то, что, поскольку в источниках питания Mean Well, вероятно, используются высококачественные керамические конденсаторы, при использовании ШИМ они могут начать слегка вибрировать, превращаясь в динамик Pieze!

Я пробовал решения для этого в прошлом, такие как добавление разделительных конденсаторов и тому подобное, но ничего не помогло.Это еще одна причина, по которой новые платы QuinLED используют частоту ШИМ, намного превышающую то, что может слышать человек, в надежде, что это также уменьшит или устранит весь этот шум. В этом отношении необходимо провести дополнительные тесты, но пока это выглядит многообещающим! С учетом сказанного, если возможно, постарайтесь установить их отдельно от жилых помещений.

Как рассчитать количество светодиодных лент на блок питания

Основные вопросы, например, сколько светодиодных лент на блок питания, часто упускаются из виду при настройке нового приложения для освещения.

Развитие технологий и новые функции создают совершенно новый и увлекательный мир для исследования. Часто хочется окунуться в технологии и найти способы максимально использовать их. Каждый хочет узнать как можно больше и как можно быстрее. Но если вы не знаете основ, вы не сможете извлечь максимальную пользу из этой технологии. Это почти все равно, что вы хотите научиться программировать, но не знаете, как включить компьютер.

Та же аналогия может быть применена к вашим светодиодным лентам и источникам питания, входящим в их комплект.Ваше воображение разгуливается и вы можете увидеть все волшебные эффекты, которые могут быть произведены с помощью различных методов освещения. Ну, держи лошадей, приятель. Есть некоторые вещи, которые вам нужно знать, прежде чем вы начнете окунуться в мир светового дизайна.

Нам часто задают вопрос, сколько полосок к одному источнику питания вы можете использовать, поэтому я подумал, что это будет хорошей темой для этой статьи.

Определите необходимое количество светодиодных лент

Расчет текущего потребления светодиодных лент является важной частью установки.Если это сделать неправильно, вы рискуете сгореть светодиодная лента или цепи питания. Вы можете прочитать отличное объяснение того, почему не стоит переоценивать . Определить количество светодиодных лент, необходимых для одного источника питания, не так сложно, как может показаться, если вы разберетесь с расчетами.

В видео, представленном выше, мы используем блок питания мощностью 400 Вт и светодиодную ленту RGB двойной плотности. Посчитать, сколько полосок вы можете использовать для этого блока питания, довольно просто.

Возьмите количество ватт, указанное в паспорте источника питания, и разделите его на количество ватт, потребляемых светодиодной лентой. Все, больше ничего. Ниже приведено уравнение проблемы.

Итак, возьмем, к примеру, блок питания на 400 Вт и блок питания на 48 Вт. Разделите 400 Вт от блока питания на 48 Вт от светодиодной ленты RGB двойной плотности. Вы можете следовать приведенному ниже примеру.

Вы можете подумать: «Эй, я могу обойтись без 8 светодиодных лент, потому что математические расчеты говорят мне, что я могу!» Однако с этим есть несколько проблем: вы не хотите запускать блок питания на полную мощность, потому что это может сократить срок службы блока питания из-за таких вещей, как перегрев.Мы рекомендуем использовать источник питания с мощностью около 75%, чтобы избежать каких-либо проблем в долгосрочной перспективе.

Следовательно, у нас есть новое уравнение, чтобы выяснить это. Просто измените уравнение, подставьте числа и выполните операции в том же порядке.

Невероятно просто? Конечно, это является. Ваш результат должен быть округлен до ближайшего целого числа; чтобы получить оптимизированное решение и быть в безопасности.

Начни свое путешествие в неизведанное

Теперь, когда вы знаете основы для начала работы, вы можете перейти к новым, более продвинутым приложениям.После того, как вы освоите это, попробуйте узнать немного больше о программировании светодиодных лент или о максимально эффективном использовании дисплея. Научиться паять светодиодные ленты — тоже довольно увлекательный навык.

Ознакомьтесь с нашей полной линейкой источников питания для всех ваших потребностей в светодиодном освещении.

Как выбрать источник питания для светодиодов »Easy Calculator

Для работы светодиодных ламп и прожекторов на 12 В от сети необходим источник питания или трансформатор. Как найти подходящий трансформатор из всех предлагаемых вариантов? Из этого руководства вы узнаете, что важно при выборе источника питания для светодиодов.Мы также покажем вам, как рассчитать требуемую выходную мощность и выбрать подходящий светодиодный трансформатор.

Размер блока питания для светодиодов

Помимо светодиодных светильников на 120 В, существуют также различные светодиодные прожекторы, прожекторы и другие источники света, которые работают от низкого напряжения . Обычные рабочие напряжения 12В и 24В . Для работы низковольтных ламп от сети 120 В. требуется источник питания светодиодов. Это преобразует сетевое напряжение до требуемого напряжения светодиода.Вместо термина источник питания также распространены следующие термины:

  • Трансформатор
  • Низковольтный трансформатор
  • Источник питания светодиодов

Светодиодные трансформаторы доступны в широком диапазоне классов мощности . Однако нет смысла просто покупать трансформатор увеличенного размера, не рассчитав заранее фактическую потребляемую мощность. Многие трансформаторы имеют минимальную нагрузку и вообще не будут обеспечивать никакого напряжения, если нагрузка ниже этого предела.Поэтому вам следует подобрать трансформатор точно для вашего применения.

Расчет блока питания светодиодов

Требуемую мощность блока питания светодиодов можно легко рассчитать. Для большинства источников света и светодиодных прожекторов указана потребляемая мощность в ваттах (Вт). Вы найдете эту информацию как на упаковке, так и непосредственно на лампе. Например, если вы хотите использовать только одну низковольтную лампу мощностью 10 Вт, трансформатор также должен обеспечивать мощность не менее 10 Вт + запас мощности .

Работа нескольких ламп на одном трансформаторе также очень распространена и очень экономична. Здесь необходимо сложить потребляемую мощность всех светодиодов вместе.

Пример: расчет мощности для нескольких прожекторов

Должны работать шесть светодиодных прожекторов 12 В по 6 Вт каждое:

6 Вт · 6 (количество) = 36 Вт

Добавить 20% запаса мощности:

36 Вт + (0,2 · 36) = 43,2 Вт

→ Блок питания мощностью 45 Вт будет здесь хорошим выбором.

Рассчитать мощность через потребление тока

В некоторых особых случаях потребляемая мощность светодиодов неизвестна. Вместо этого потребление тока указано в ампер (А). Тогда мощность может быть определена путем умножения напряжения и тока . Затем результат можно использовать для расчета трансформатора, как описано выше. Примеры расчета мощности по напряжению и току:

  • 12В · 2,5А = 30Вт
  • 24В · 0,8А = 19,2Вт

Рассчитать источник питания для светодиодных лент

Светодиодные ленты часто продаются пешком.Это приводит к следующей специальности. Поэтому потребляемая мощность в магазине или в технических данных обычно указывается в Вт на фут (Вт / фут). Например, если вы хотите использовать светодиодную ленту длиной 5 футов, трансформатор можно рассчитать следующим образом:

Пример: расчет источника питания для светодиодных лент

Светодиодная полоса 12 В длиной пять футов и мощностью 14,4 Вт / фут должна работать:

14,4 Вт · 5 (футов) = 72 Вт

Добавьте 20% запаса мощности:

72 Вт + (0.2 · 72) = 86,4 Вт

→ Трансформатор мощностью 90 Вт будет здесь хорошим выбором.

Расчет запаса мощности

Не рекомендуется постоянно эксплуатировать светодиодный трансформатор со 100% нагрузкой . С одной стороны, предохранитель блоков питания мог сработать от пускового тока ламп. Кроме того, блок питания может нагреваться выше среднего, что, вероятно, сократит срок его службы. Разумный резерв также предусматривает возможность расширения осветительной установки.

В большинстве случаев рекомендуется запас хода 20%. . Если в дальнейшем планируется добавить дополнительные прожекторы, следует соответственно увеличить резерв. Расчет мощности с запасом обычно дает кривые значения. Тогда желательно выбрать блок питания следующего более крупного размера.

Вычислитель источника питания светодиодов

Расчет мощности трансформатора светодиодов был подробно описан ранее. С онлайн-калькулятором это сделать еще проще. Здесь вы можете ввести потребляемую мощность всех светодиодных ламп, которые будут работать от источника питания, а также желаемый запас мощности.В качестве альтернативы, трансформатор также можно определить, введя рабочее напряжение светодиода и общий ток всех ламп.

Калькулятор источника питания для светодиодов

Инструменты на этом веб-сайте предоставляются «как есть» без каких-либо гарантий.

На что обратить внимание при использовании светодиодных блоков питания?

Расчетная мощность — важный критерий при выборе светодиодного трансформатора. Чтобы найти подходящий блок питания, следует также учитывать следующие моменты.

Светодиодный трансформатор или галогенный трансформатор?

Иногда возникает вопрос, может ли существующий галогенный трансформатор быть повторно использован при преобразовании в светодиод. Если рабочее напряжение светодиодных и галогенных ламп совпадает, на первый взгляд это кажется возможным. Однако это не рекомендуется, так как многие галогенные трансформаторы имеют по крайней мере одну из следующих проблем:

  • Высокая минимальная нагрузка → светодиодные лампы остаются темными или мигают
  • Нет постоянного выходного напряжения → Пики напряжения повреждают светодиод
  • Выходное напряжение переменного тока → см. Следующий раздел

Если возможно, используйте трансформатор для светодиодов

AC или DC — переменное или постоянное напряжение?

Существуют трансформаторы для светодиодов, которые генерируют напряжение переменного тока , а также есть варианты, которые обеспечивают на выходе напряжение постоянного тока .Большинство низковольтных светодиодных ламп имеют встроенный выпрямитель и могут работать как от трансформатора переменного, так и постоянного тока. Однако не всегда это видно снаружи. Поэтому трансформатор всегда следует выбирать в соответствии с вашим светодиодным источником света.

На источнике света или в техпаспорте всегда указывается, работает ли светодиод от постоянного или переменного напряжения.

Выберите трансформатор постоянного / переменного тока в зависимости от источника света светодиода

Диммируемые трансформаторы

Если требуется регулировать яркость светодиодов, светодиодный трансформатор можно подключить к диммеру.Но диммирование светодиодных ламп может быть проблематичным, если не все компоненты в цепочке рассчитаны на это. Если вы хотите уменьшить яркость низковольтных ламп на трансформаторе, оба светодиода, диммер и трансформатор должны быть предназначены для этой цели. Только тогда есть хороший шанс, что проблем не возникнет.

Регулировка яркости должна быть указана в описании продуктов для всех компонентов. Если нерегулируемый трансформатор подключен к диммеру, свет может оставаться темным, мигать или гудеть.

Выбрать диммируемый трансформатор при подключении к диммеру

Заключение

Рассчитать выходную мощность светодиодного трансформатора несложно. С помощью примеров и онлайн-калькулятора теперь вы можете определить параметры источника питания светодиодов для вашего приложения. Кроме того, вы знаете, какие дополнительные критерии важны при выборе светодиодного трансформатора.

Как выбрать подходящий трансформатор для светодиодных лент 12 В: LEDLIGHTSWORLD.COM — LEDLightsWorld

Шаг 1. Рассчитайте потребляемую мощность полосы, которую вы хотите

–Мы можем рассчитать мощность каждой полосы, зная тип светодиода и его номинальную мощность для каждого светодиода.Формула для расчета: Потребляемая мощность = Мощность каждого светодиода * Количество светодиодов на длине полосы.

Например, для модели SMD3528 длиной 100 см, 150 светодиодов на рулон, это 30 светодиодов на 100 см, поэтому его энергопотребление составляет 30 * 0,08 = 2,4 Вт.

ПРИМЕЧАНИЕ. Этот метод позволяет получить данные о номинальной потребляемой мощности.

На самом деле, после того, как полоса будет запущена на длительный срок, произойдет падение напряжения, которое приведет к потере мощности.

Чем длиннее полоса, тем меньше реальная мощность она вырабатывает. Полоса длиной 5 метров по сравнению с полосой длиной 1 метр той же модели, реальная мощность будет на 40-50% меньше.

Чем короче полоса, тем реальная мощность будет намного ближе к номинальной.

И снова, некоторые производители будут использовать разные резисторы для регулировки выходной мощности полосы. Например, если светодиодный компонент номиналом 60 мА, для увеличения срока службы будет использоваться большой резистор, ток светодиода будет меньше номинального.

A: одиночный чип SMD3528 0,08 Вт / светодиод

Примечание: теперь SMD3528 заменен на имя SMD2835, 0.1W.

Лента, изготовленная из этого светодиода 3528, модели, которые мы продаем в Интернете, имеют:

SMD3528-150 SMD3528-300 SMD3528-600 SMD3528-1200


Полоса Модель

3528,150LED / Рулон

3528,300LED / Рулон

3528,600LED / рулон

3528,1200LED / Рулон

30 светодиодов на метр

60 светодиодов на метр

120 светодиодов на метр

240LED / метр

500см

12 Вт

24 Вт

48 Вт

96 Вт

300см

7.2 Вт

14,4 Вт

28,8 Вт

57,6 Вт

200 см

4,8 Вт

9,6 Вт

19,2 Вт

38,4 Вт

100см

2,4 Вт

4,8 Вт

9.6 Вт

19,2 Вт

50 см

1,2 Вт

2,4 Вт

4,8 Вт

9,6 Вт

1 фут (30 см)

0,8 Вт

1,6 Вт

3,2 Вт

6.4 Вт

Примечание: 1 Катушка ленты производится через 5 метров (16.4 футов). 1 фут = 30 см. 1 дюйм = 2,54 см.

B: одиночный чип SMD2835 0,2 Вт / светодиод

Лента, изготовленная с использованием этого светодиода, в моделях, которые мы продаем через Интернет, есть:

SMD2835-300 SMD2835-600 SMD2835-1200

Полоса Модель

2835,300LED / рулон

2835,600LED / рулон

2835,1200LED / Рулон

60 светодиодов на метр

120 светодиодов на метр

240LED / метр

500см

60 Вт

120 Вт

240 Вт

300см

36 Вт

72 Вт

144 Вт

200 см

24 Вт

48 Вт

96 Вт

100см

12 Вт

24 Вт

48 Вт

50 см

6 Вт

12 Вт

24 Вт

1 фут (30 см)

3.6 Вт

7,2 Вт

14,4 Вт

B: Вид сбоку SMD335 0,08 Вт / светодиод

Лента, изготовленная из этого светодиода 335, модели, которые мы продаем в Интернете, имеют:

Полоса Модель

335,300LED / рулон

335,600LED / рулон

60 светодиодов на метр

120 светодиодов на метр

500см

24 Вт

48 Вт

300см

14.4 Вт

28,8 Вт

200 см

9,6 Вт

19,2 Вт

100см

4,8 Вт

9,6 Вт

50 см

2.4 Вт

4,8 Вт

1 фут (30 см)

1,6 Вт

3,2 Вт

Примечание: 1 Катушка ленты производится с шагом 5 метров (16,4 фута). 1 фут = 30 см. 1 дюйм = 2,5 см.

C: вид сверху SMD5050 0.24 Вт / светодиод

Полоса, изготовленная с использованием этого светодиода 5050, модели, которые мы продаем через Интернет, имеют:

Полоса Модель

5050,150LED / Рулон

5050,300LED / рулон

5050,600LED / рулон

30 светодиодов на метр

60 светодиодов на метр

120 светодиодов на метр

500см

36 Вт

72 Вт

144 Вт

300см

21.6 Вт

43,2 Вт

86,4 Вт

200 см

14,4 Вт

28,8 Вт

57,6 Вт

100см

7,2 Вт

14,4 Вт

28.8 Вт

50 см

3,6 Вт

7,2 Вт

14,4 Вт

1 фут (30 см)

2,16 Вт

4,32 Вт

8,64 Вт

Примечание: 1 Катушка ленты производится через 5 метров (16.4 футов). 1 фут = 30 см. 1 дюйм = 2,5 см.

Шаг 2: Выберите трансформатор подходящего типа

A: Водонепроницаемый трансформатор, 12 В постоянного тока, от 1 А (12 Вт) до 8 А (96 Вт)

B: Водонепроницаемый адаптер серии для тяжелых условий эксплуатации, 12 В постоянного тока, от 8,5 А (102 Вт) до 30 А (360 Вт)

C: Водонепроницаемый светодиодный трансформатор, 12 В постоянного тока, начиная с 2.От 5 А (30 Вт) до 8,3 А (100 Вт)

Шаг 3. Выберите правильный AMP

A: если вы заказали 1 катушку SMD3528 с 300 светодиодами (24 Вт) и вам нужен водонепроницаемый источник питания, тогда проверьте водостойкий светодиодный трансформатор и выберите 2,5 А (30 Вт)

B: если вы заказали 2 катушки SMD5050 с 300 светодиодами (всего 0,24 * 600 = 144 Вт) и хотите, чтобы работал только один трансформатор, то можете выбрать негерметичный сверхмощный адаптер и 15 А (180 Вт)

PS: Усилители или мощность источника питания должны быть выше фактического потребления энергии, например.грамм. Для одной катушечной светодиодной ленты SMD3528 с 300 светодиодами потребляемая мощность составляет 24 Вт, но мы рекомендуем вам выбрать для нее источник питания DC12V 3AMP 36 Вт.

Если у вас возникли проблемы, свяжитесь с нами!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
