Какой дифавтомат выбрать для квартиры: Как выбрать дифавтомат для квартиры и установить его в щиток

Содержание

Как выбрать дифавтомат по мощности и току утечки

Электроприборы и электропроводка являются предметами повышенной опасности, поэтому при проектировании и монтаже этих устройств необходимо устанавливать защитные устройства, отключающие питание в аварийной ситуации. В Правилах Устройства Электроустановок предписывается наличие двух видов защиты - УЗО и автоматические выключатели (автоматы).

В некоторых случаях целесообразно объединить функции этих приборов в одном устройстве - дифференциальном автомате. Параметры этого прибора нельзя выбирать произвольно, для предотвращения ложных срабатываний и надёжной защиты необходимо знать, как выбрать дифавтомат.

От чего защищает дифференциальный автомат

Как видно из названия, это защитное устройство совмещает функции двух аппаратов - дифференциального реле и автоматического выключателя, поэтому он отключает питание сети в следующих ситуациях:

  • Появление тока утечки. Это происходит при прикосновении человека к элементам, находящимся под напряжением, или нарушении изоляции между этими деталями и заземлённым корпусом электроприборов.
    В этом случае срабатывает дифференциальная защита, защищающая людей от поражения электрическим током.
  • Перегрузка линии. Происходит при одновременном включении большого количества электроприборов и может привести к перегреву питающих кабелей, разрушению изоляции и короткому замыканию. Отключение питания производится при помощи теплового реле.
  • Короткое замыкание. Приводит к сильному перегреву проводов и возгоранию в месте замыкания. Защита осуществляется максимальным расцепителем.

Как выбрать дифавтомат и определить место его установки

Расчёт параметров дифференциального автомата является задачей не менее важной, чем выбор номиналов УЗО и автоматического выключателя по-отдельности. Поэтому перед тем, как выбрать дифавтомат, необходимо определить, какие электроприборы будут подключены к этому защитному устройству, количество фаз и другие факторы.

Выбор места монтажа дифференциального автомата производится аналогично УЗО:

  • В небольшой квартире достаточно всего одного защитного устройства этого типа, установленного вместо вводного автомата.
    Все остальные линии защищаются только обычными автоматическими выключателями.
  • В частном доме может быть целесообразным установка нескольких дифавтоматов для разных линий. В первую очередь это гараж, сарай и другие надворные постройки, а так же уличное освещение.

Основным преимуществом этих приборов является меньшие габариты по сравнению с автоматом и УЗО, установленными раздельно, однако такое устройство стоит дороже, чем два отдельных аппарата, поэтому его монтаж производится для экономии места в щитке или для замены обычного модульного устройства защиты при невозможности дополнительной установки УЗО.

В этом случае автоматический выключатель демонтируется, а на его место устанавливается дифавтомат.

По каким параметрам выбирается дифавтомат

Выбор дифавтомата производится по нескольким параметрам. От этого зависит надёжность защиты и безопасность жителей дома.

1. Количество фаз

Число фаз определяется параметрами электроприборов, подключённых к данному защитному устройству.

Отличить однофазные приборы от трёхфазных можно по количеству входных или выходных клемм на корпусе:

  • Однофазные устройства. К этим приборам подходит и отходит по два провода - L (фаза) и N (нейтраль).
  • Трёхфазные дифавтоматы. Имеют по четыре подходящих и отходящих клеммы - L1, L2, L3 и N.
Информация! При подключении к трёхфазному аппарату электродвигателя клемму N в электромеханических УЗО можно не подключать.

2. Номинальное напряжение

Этот параметр зависит от количества фаз - 220В в однофазной сети и 380В в трёхфазной. Фактически, все приборы предназначены для напряжения до 1кВ - в низковольтных сетях УЗО не устанавливается, а в высоковольтных цепях используются устройства защиты других типов.

3. Номинальный ток и характеристика расцепителя

Основным параметром при подборе модели дифавтомата является номинальный ток, причём если при выборе УЗО он может быть больше тока автомата, что только увеличивает срок службы устройства, то для дифавтомата слишком большой ток уставки может привести к перегрузке питающей линии и его необходимо выбирать по тем же правилам, что и параметры автоматического выключателя - по сечению отходящих кабелей, но меньше, чем уставка вышестоящего автомата.

Поэтому перед тем, как выбрать дифавтомат по мощности необходимо определить, какие электроприборы будут подключены к этому устройству. В бытовых сетях вместо выполнения расчёта допускается использовать стандартные значения:

  • цепи освещения - 10А;
  • выделенные линии для стиральной или посудомоечной машины - 16А;
  • линия кухонных или комнатных розеток - 25А.

Кроме мощности аппарата имеет значение токовременная характеристика расцепителя. Она обозначается прописной буквой английского алфавита, стоящей перед величиной номинального тока. Для бытовых электроприборов рекомендуется использовать защитные устройства серии "С", для защиты электродвигателей необходимо устанавливать приборы серии "D".

4. Ток утечки

Этот параметр определяет, при какой силе тока, протекающего через защитное заземление или тело человека,

дифференциальный автомат отключит питание электроприборов. Смертельной величиной является 100мА, поэтому ток утечки не может быть больше этого значения.

Эта характеристика дифференциального автомата определяется ПУЭ п.7.1.79 и СП31-110-2003 п.А.4.15. Согласно этим документам уставка УЗО не может быть больше 30 мА, а для ванных комнат не более 10 мА.

Таблица выбора дифавтоматов в зависимости от сечения кабеля, тока утечки и места установки:

Информация! Уставка вводных противопожарных УЗО и дифавтоматов, в зависимости от места установки, может достигать 500 мА. Такая величина допускается, так как они защищают не электроприборы, а нижестоящие защитные устройства.

5. Тип устройства (A или AC)

В бытовых электросетях используются два типа УЗО и дифавтоматов - A и AC, отличающихся типом тока утечки, при котором происходит отключение питания:

  • AC. Срабатывает при появлении переменного тока утечки, подходит для большинства электроприборов.
  • A. Кроме переменного, аппараты этого типа срабатывают при появлении постоянного пульсирующего тока.
    Такой ток появляется при замыкании на заземлённый корпус или прикосновении человека к электронным схемам, питающимся выпрямленным напряжением. Это блоки питания большинства электронных приборов.

Максимальную защиту обеспечивают дифференциальные автоматы типа "А", но они намного дороже устройств "АС", защитных свойств которых достаточно для большинства аварийных ситуаций и согласно ПУЭ п.7.1.78 допускается установка аппаратов обоих типов.

6. Электронное или электромеханическое дифреле (УЗО)

Перед тем, как выбрать дифавтомат для установки, необходимо определить необходимую конструкцию УЗО - электронное или электромеханическое. Оба вида имеют свои достоинства и недостатки:

  • Электромеханический дифавтомат. Эти приборы не нуждаются в питании для работы, поэтому сохраняют работоспособность при обрыве нейтрали. Дешевле электронных УЗО, но в этих устройствах отсутствует возможность регулировки тока утечки.
  • Электронные УЗО. Внутри этих аппаратов находится электронная схема, для питания которой необходимо напряжение и при обрыве нейтрального проводника прикосновение к фазному проводу не приведёт к срабатыванию защиты. Поэтому такие устройства необходимо устанавливать вместе с реле напряжения. Электронные дифавтоматы дороже электромеханических, но наличие регулировки позволяет использовать их в многоуровневой системе защиты.

Информация! Согласно ПУЭ п. 7.1.77 УЗО и дифференциальные автоматы должны сохранять защитные свойства в течение 5с при понижении напряжения на 50%.

Проверка работоспособности (кнопка ТЕСТ)

Дифференциальный автомат и УЗО являются устройствами, непосредственно защищающими жизнь человека, поэтому работоспособность этих приборов необходимо регулярно проверять. Эту операцию рекомендуется производить не реже 1 раза в месяц одним из следующих способов:

  • нажатием кнопки "ТЕСТ", расположенной на передней стороне корпуса;
  • присоединением батарейки к одноимённым входным и выходным клеммам;
  • подключением резистора сопротивлением 6,8 кОм между клеммой L (out) и заземлением;
  • специальным прибором, предназначенным для проверки и настройки УЗО.

Самым простым способом из вышеперечисленных является нажатие кнопки. В зависимости от модели она может обозначаться "ТЕСТ", "TEST" или "Т".

Её нажатие имитирует появление тока утечки и должно привести к срабатыванию защиты. Такую проверку может производить любой человек, даже без знаний основ электротехники и опыта практической работы.

Важно! Для проверки исправности дифавтомата при помощи кнопки аппарат должен быть подключён к сети.

Вывод

Установка дифавтоматов вместо дифреле рекомендована в ПУЭ п.7.1.76. Этим пунктом ЗАПРЕЩАЕТСЯ так же использование УЗО без автоматического выключателя.

От выбора дифавтомата зависит не только исправность электрооборудования, но и здоровье и жизнь людей, поэтому для правильного составления проекта электропроводки и монтажа защитных необходимо знать, как выбрать дифференциальный автомат.

Для этого нужно учесть различные факторы, но не менее важно установить и подключить защитное устройство с учётом всех правил монтажа и норм ПУЭ и СНиП. Поэтому при необходимости перед началом работ следует получить консультацию профессионалов.

Похожие материалы на сайте:

Понравилась статья - поделись с друзьями!



Какой диффавтомат для квартиры выбрать?

Автор Alexey На чтение 6 мин. Просмотров 179 Опубликовано Обновлено

Для специалистов, или пользователей, уже имеющих опыт по выбору автоматов защиты и УЗО (устройств защитного отключения) выбор дифференциального автомата (дифавтомата), совмещающего эти два защитные приборы, не составляет большого труда – они разделяют на два этапа весь процесс.

дифавтомат на 220 Вольт

Сначала определяются с требованиями защиты электросети по параметрам, свойственным УЗО, а именно: рассчитывают ток утечки IΔn и выясняют тип тока потерь (A, AC, B, S, G). Потом вычисляют показатели предельной нагрузки сети и выясняют характер пусковых токов подключаемых устройств, для определения номинального тока In защитного автомата и его времятоковой характеристики (B, C, D).

По имеющимся параметрам выбирают соответствующий дифавтомат, согласно остальным критериям, имеющим отношение к обоим электротехническим изделиям: количество фаз, номинальное напряжение, температурный режим, предельный ток короткого замыкания (КЗ), степень защиты.

Начинающим электрикам нужно для начала коротко напомнить принцип работы УЗО и защитного автомата, – составляющих дифавтомат (выключатель дифференциального тока автоматический, АВДТ).

Выбрать по параметрам, свойственным УЗО

Принцип действия подробно описан в соответствующих разделах, коротко стоит упомянуть, что во вторичной обмотке дифференциального трансформатора (датчика утечки) создаётся электродвижущая сила, которая инициирует срабатывание электромагнитного реле задвижки отключающего механизма устройства напрямую, или с помощью дополнительного усилителя, питающегося от напряжения сети.

В этом случае нужно осознавать, что при обрыве ноля электронная система усиления не сработает. Также она уязвима при значительных колебаниях напряжения. При выборе дифавтомата нужно учитывать этот нюанс, усилитель на корпусе обозначается треугольником.

Уставка

Дифференциальные трансформаторы в данных изделиях очень чувствительны и реагируют на ток, который существенно ниже опасного для человека значения в 100 мА, а весь размыкающий механизм срабатывает настолько быстро, что человек ощущает небольшой испуг и лёгкий шок, абсолютно не травматический для организма.

Дифференциальные автоматы, как и УЗО, являющиеся их частью, выпускаются с номинальными дифференциальными токами IΔn различных значений: 10 и 30 мА для защиты от поражения; 100, 300, 500мА для обеспечения пожарной безопасности силовых линий проводки. Данное обозначение IΔn и его эквивалент в миллиамперах электрики называют уставкой.

Согласно ПУЭ 7.1.83 уставку рассчитывают исходя из протяжённости линий и потребляемой нагрузки электроприборов, если IΔn не указан в их паспорте. По длине фазного провода ток утечки IΔL = 0,01мА на каждый метр его длины L. По нагрузке ток потерь IΔP = 0,4А на каждый ампер потребляемого суммарного тока IΣ электроприемников.

Суммарная утечка: IΔΣ =0,4* IΣ +0,01*L. Вышеупомянутый пункт ПУЭ требует также, чтобы IΔn дифавтомата в три раза превышал IΔΣ, то есть IΔn = 3* IΔΣ = 3*(0,4* IΣ +0,01*L). Для облегчения выбора существует таблица:

Таблица выбора тока уставки для дифавтомата и УЗО

Исключением из этих правил является электропроводка на кухне, в ванной, сауне, бане – там уставка всегда должна быть 10мА.

Тип срабатывания

На корпусе дифавтомата имеется ещё один символ, унаследованный от УЗО – его тип, определяющий срабатывание при различном характере тока утечек:

  • АС – переменный IΔn¬, обозначается – синусоидой, применяем для систем освещения, электронагревательных приборов, электродвигателей;
  • А – переменный и постоянный пульсирующий IΔn¬. Символ: Многие производители бытовой техники указывают именно этот тип защитного устройства в паспорте своих изделий.
  • В –¬ переменный и постоянный сглаженный IΔn ¬ используемый в промышленных установках;
  • S – выборочность (селективность) срабатывания устройства защиты, благодаря задержке во времени 0,1-0,5 с. Применяется для обеспечения многоуровневой селективной защиты;
  • G – то же, что и S, но селективность определяется меньшим временем задержки: 0,05-0,09 с.

Выбрать по параметрам автомата

Принцип действия

В случае короткого замыкания в проводке, размыкание цепи в автомате происходит благодаря воздействию тока на электромагнитный расщепитель, в котором обмотка реле притягивает якорь, механически связанный с отключающим механизмом.

При продолжительных перегрузках отключение происходит из-за нагревания превышающим номинальное значение током биметаллической пластины, которая меняя форму под воздействием тепла, давит на защёлку расщепляющего механизма.

Такое конструктивное решение даёт возможность подключения электроприборов (электродвигателей, трансформаторов, блоков питания), имеющих большие стартовые токи запуска, уменьшающиеся до нормального значение при выходе прибора на номинальный режим работы.

Номинальный ток  и время-токовая характеристика

Данный параметр, указываемый на корпусах автоматов и дифавтоматов в амперах, означает тот предел нагрузки, при которой устройство не отключится. Существует понятие: «условный ток не отключения», на практике означающий, что выключатель сработает только при превышении данного тока в 1,13 раза от номинального, указанного в паспорте.

Это видно из время-токовой зависимости автоматов (зелёная линия на графике внизу), которая определяет временные рамки для периода срабатывания защиты в зависимости от степени превышения номинального тока.

Данные время-токовые характеристики обозначаются латинскими буквами обозначающими, что мгновенное расщепление произойдёт при такой кратности номинального тока:

  • B: 3*In — 5*In;
  • C: 5*In — 10*In;
  • D: 10*In — 20*In (встречаются до 50*In).

Данные обозначения наносятся перед значением номинального тока на корпусе дифавтоматов.

Для примера ниже приведен график время токовой характеристики для самого распространённого типа С:

Две линии графика означают работу в горячем состоянии (слева) и в холодном (справа). Пунктирная линия обозначает автомат до 32А. Рассмотрим, как он сработает при двукратном превышении номинала. В горячем состоянии на отключение потребуется от десяти секунд, в холодном около 200с.

В реальности это время зависит от температуры уже работающего автомата.

При превышении номинала в три раза отключение произойдёт в течение 2 – 40с, в пять раз: 0,05 – 12с, в десять: 0,01 – 3с. При дальнейшем увеличении видно, что дифавтомат отключится менее 0,05с в любом состоянии. Исходя из данной характеристики, выбирают соответствующий параметрам дифавтомат для защиты электроустановок определённым типом запуска.

Все вышеперечисленные параметры дифавтоматов можно узнать у продавцов–консультантов, или самостоятельно прочитать их на корпусе.

Приобретая изделия авторитетных изготовителей, нужно внимательно проверять наличие паспорта, опасаясь подделок.

Какой дифавтомат поставить на ввод в квартиру

Решить проблему защиты проводки от перегрузок и токов утечки можнопри помощи пары устройств — защитного автомата и УЗО. Но та же задача решается дифференциальным защитным автоматом, который объединяет в одном корпусе оба эти устройства. О правильном подключение дифавтомата и его выборе и пойдет дальше речь.

Назначение, технические характеристики и выбор

Дифавтомат или дифференциальный автомат защиты объединяет в себе функции автомата защиты и УЗО. То есть, одно это устройство защищает проводку от перегрузок, короткого замыкания и тока утечки. Ток утечки образуется при неисправности изоляции или при прикосновении к токоведущим элементам, то есть он еще защищает человека от поражения электричеством.

Дифавтоматы устанавливаются в электрические распределительные щитки, чаще всего на дин-рейки. Они ставятся вместо связки автомат+УЗО, физически занимают немного меньше места. Насколько конкретно — зависит от производителя и типа исполнения. И это — основной их плюс, который может быть востребован при модернизации сети, когда место в щитке ограничено, а необходимо подключить некоторое количество новых линий.

Дифавтоматы служат для защиты проводки от повышенных нагрузок и человека от поражения электротоком

Второй положительный момент — экономия средств. Как правило, дифавтомат стоит меньше, чем пара автомат+УЗО с аналогичными характеристиками. Еще один положительный момент — необходимо определиться только с номиналом автомата защиты, а УЗО встроен по умолчанию с требующимися характеристиками.

Недостатки тоже имеются: при выходе и строя одной из частей дифавтомата менять придется все устройство, а это дороже. Также не все модели снабжены флажками, по которым можно определить, по какой причине сработало устройство — из-за перегрузки или тока утечки — что принципиально важно при выяснении причин.

Характеристики и выбор

Так как дифавтомат объединяет в себе два устройства, имеет он характеристики их обоих и при выборе надо учитывать все. Разберемся что обозначают эти характеристики и как выбирать дифференциальный автомат.

Обозначение дифавтоматов на схемах

Номинальный ток

Это максимальный ток, который может длительное время выдерживать автомат без потери работоспособности. Обычно он указывается на лицевой панели. Номинальные токи стандартизованы и могут быть 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63А.

Четырехполюсный дифавтомат для подключения в сети 380 В

Малые номиналы — 10 А и 16 А — ставят на линии освещения, средние — на мощных потребителей и розеточные группы, а мощные — 40 А и выше — в основном используют как вводный (общий) дифавтомат. Подбирается в зависимости от сечения кабеля, точно также, как при выборе номинала автомата защиты.

Время-токовая характеристика или тип электромагнитного расцепителя

Отображается рядом с номиналом, обозначается латинскими буквами B, C, D. Указывает на то, при каких перегрузках относительно номинала происходит отключение автомата (для игнорирования кратковременных стартовых токов).

Номинал дифавтомата и его время-токовая характеристика

Категория B — если ток превышен в 3-5 раз, C — при превышении номинала в 5-10 раз, тип D отключается при нагрузках, которые превышают номинал в 10-20 раз. В квартирах обычно ставят дифавтоматы типа C, в сельской местности можно ставить B, на предприятиях с мощным оборудованием и большими стартовыми токами — D.

Номинальное напряжение и частота сети

Для каких сетей предназначен аппарат — 220 В и 380 В, с частотой 50 Гц. Других в нашей торговой сети не бывает, но все равно, стоит проверить.

Напряжение и частота, на которые рассчитан дифференциальный автомат защиты

Дифференциальные автоматы могут иметь двойную маркировку — 230/400 V. Это говорит о том, что данное устройство может работать и в сети на 220 В и на 380 В. В трехфазных сетях подобные устройства ставят на розеточные группы или на отдельных потребителей, там где используется лишь одна из фаз.

В качестве водных дифавтоматов на трехфазные сети необходимы устройства с четырьмя вводами, а они значительно отличаются габаритами. Спутать их невозможно.

Номинальный отключающий дифференциальный ток или ток утечки (уставки)

Отображает чувствительность устройства к образующимся токам утечки и показывает, при каких условиях сработает защита. В быту используются только два номинала: 10 мА для установки на линии, в которых установлено только одно мощное устройство или потребитель, в котором сочетаются два опасных фактора — электричество и вода (проточный или накопительный электрический водонагреватель, варочная поверхность, духовой шкаф, посудомоечная машина и т.п.).

Для линий с группой розеток и наружного освещения ставят дифавтоматы с током утечки 30 мА, на линии освещения внутри дома их не обычно ставят — для экономии.

Ток утечки или уставки на диф автомате

На устройстве может быть написан просто значение в миллиамперах (как на фото слева) или может быть нанесено буквенное обозначение тока уставки (на фото справа), после которого стоят цифры в амперах (при 10 мА стоит 0,01 А, при 30 мА цифра 0,03 А).

Класс дифференциальной защиты

Показывает от токов утечки какого типа защищает это устройство. Есть буквенное и графическое изображение. Обычно ставят значок, но может быть и буква (смотрите в таблице).

Буквенное обозначениеГрафическое обозначениеРасшифровкаОбласть применения
АСРеагирует на переменный синусоидальный токСтавят на линии, к которым подключена простая техника без электронного управления
АРеагирует на синусоидальный переменный ток и пульсирующий постоянныйПрименяется на линиях, от которых запитывается техника с электронным управлением
ВУлавливает переменный, импульсный, постоянный и сглаженный постоянный.В основном применяется на производстве с большим количеством разнообразной техники
SС выдержкой времени отключения 200-300 мсВ сложных схемах
GС выдержкой времени отключения60-80 мсВ сложных схемах

Выбор класса дифференциальной защиты дифавтомата происходит исходя из типа нагрузки. Если это техника с микропроцессорами, необходим класс А, на линии освещения или включения питания простых устройств подойдет класс AC. Класс В в частных домах и квартирах ставят редко — нет необходимости «отлавливать» все типы токов утечки. Подключение дифавтомата класса S и G имеет смысл в многоуровневых схемах защиты. Их ставят в качестве входных, если в схеме дальше есть другие дифференциальные устройства отключения. В этом случае при срабатывании одного из нижестоящих по току утечки, входной не отключится и исправные линии будут в работе.

Номинальная отключающая способность

Показывает, какой ток в состоянии дифавтомат отключить при возникновении КЗ и остаться при этом работоспособным. Есть несколько стандартных номиналов: 3000 А, 4500 А, 6000 А, 10 000 А.

Отключающая способность дифавтомата

Выбор дифавтомата по этому параметру зависит от типа сети и от дальности расположения подстанции. В квартирах и домах на достаточном удалении от подстанции используют дифавтоматы с отключающей способностью 6 000 А, близко к подстанциям ставят на 10 000 А. В сельской местности, при подводе электропитания по воздушке и в давно не модернизированных сетях достаточно 4 500 А.

На корпусе эта цифра указана в квадратной рамке. Местоположение надписи может быть разным — зависит от производителя.

Класс токоограничения

Чтобы ток короткого замыкания принял максимальное значение, должно пройти какое-то время. Чем быстрее будет отключено электропитание от поврежденной линии, тем меньше меньше вероятность получения повреждений. Класс токоограничения отображается цифрами от 1 до 3. Третий класс — отключает линию быстрее всего. Так что выбор дифавтомата по этому признаку прост — желательно использовать устройства третьего класса, но они дороги, зато дольше остаются работоспособными. Так что при наличии финансовой возможности, ставьте дифавтоматы этого класса.

На корпусе эта характеристика изображена в маленькой квадратной рамке рядом с номинальной отключающей способностью. Она может стоять справа (у Legranda) или снизу (у большинства других производителей). Если вы такой отметки не нашли ни на корпусе, ни в паспорте, значит этот автомат не имеет тоокограничения.

Температурный режим использования

Большинство дифференциальных защитных автоматов рассчитаны на работу в помещениях. Они могут эксплуатироваться при температурах от -5°C до + 35°C. В этом случае на корпусе ничего не ставят.

Обозначение повышенной морозостойкости дифавтомата

Иногда щитки стоят на улице и обычные защитные устройства не подойдут. Для таких случаев выпускаются дифавтоматы с более широким диапазоном температур — от -25°C до +40°C. В этом случае на корпусе ставят специальный знак, который немного похож на звездочку.

Наличие маркеров о причине сработки

Дифавтоматы не все электрики любят ставить, так как считают, что связка защитный автомат+УЗО более надежна. Вторая причина — если устройство сработает, невозможно определить, что стало тому причиной — перегрузка, и надо просто выключить какой-то прибор, или ток утечки, и надо искать где и что произошло.

Чтобы решить хотя бы вторую проблему, производители стали делать флажки, которые показывают причину сработки дифавтомата. В некоторых моделях это небольшая площадка, по положению которой определяется причина отключения.

Флажок, который показывает причину отключения

Если отключение вызвала перегрузка, индикатор остается вровень с корпусом, как а фото справа. Если дифавтомат сработал при наличии тока утечки, флажок выступает на некоторое расстояние от корпуса.

Тип конструктивного исполнения

Есть диф автоматы двух типов: электромеханические или электронные. Электромеханические более надежны, так как они сохраняют работоспособность даже при пропадании питания. То есть, если пропадет фаза, они смогут сработать и отключить еще и ноль. Электронные же для работы требуют питания, которое берут с фазного провода и при пропадании фазы теряют работоспособность.

Производитель и цена

В электричестве не стоит экономить, тем более на устройствах, которые обеспечивают защиту проводки и жизни. Потому рекомендуют всегда покупать комплектующие известных производителей. Лидирует на рынке Legrand (Легранд) и Schneider (Шнайдер), Hager (Хагер) но их продукция дорога, да и много подделок. Не настолько высокие цены у IEK (ИЕК), ABB (АББ), но и проблем с нм бывает больше. С неизвестными производителями в данном случае лучше не связываться, так как они зачастую просто неработоспособны.

Выбор на самом деле не такой и маленький, даже если ограничиться только этими пятью фирмами. У каждого производителя есть несколько линеек, которые отличаются по цене, причем значительно. Чтобы понять в чем разница, надо внимательно смотреть на технические характеристики. На цену оказывает влияние каждая и них, так что внимательно изучайте все данные перед покупкой.

Как подключить дифавтомат

Начнем со способов монтажа и порядка подключения проводников. Все очень просто, никаких особых сложностей нет. В большинстве случаев монтируется он на динрейку. Для этого есть специальные выступы, которые удерживают устройство на месте.

Крепление на динрейку

Электрическое подключение

Подключение дифавтомата к электросети происходит проводами в изоляции. Сечение выбирается исходя из номинала. Обычно линия (подвод питания) подключается в верхние гнезда — они подписываются нечетными цифрами, нагрузка — в нижние — подписываются четными цифрами. Так как к дифференциальному автомату подключается и фаза и ноль, чтобы не перепутать, гнезда для «ноля» подписаны латинской буквой N.

Схема подключения дифавтомата обычно есть на корпусе

В некоторых линейках подключать линию можно и в верхние, и в нижние гнезда. Пример такого устройства на фото выше (слева). В этом случае на схеме пишется нумерация через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это и обозначает, что не имеет значения сверху или снизу подключать линию.

Подключение дифавтомата на распределительном щитке

Перед подключением линии с проводов снимают изоляцию примерно на расстоянии 8-10 мм от края. На нужной клемме слегка ослабляют крепежный винт, вставляют проводник, винт затягивают с достаточно большим усилием. ЗАтем провод несколько раз дергают, чтобы убедиться что контакт нормальный.

Проверка работоспособности

После того, как вы подключили дифавтомат, подали питание, необходимо проверить работоспособность системы и правильность установки. Для начала тестируем сам агрегат. Для этого есть специальная кнопка, подписанная «Test» или просто буквой T. После того, как перевели переключатели в рабочее состояние, нажимаем на эту кнопку. При этом устройство должно «выбить». Эта кнопка искусственно создает ток утечки, так что мы проверили работоспособность дифавтомата. Если сработки не было — надо проверить правильность подключения, если все верно, устройство неисправно

Если при нажатии кнопки «Т» дифавтомат сработал, он работоспособен

Дальнейшая проверка — подключение простой нагрузки к каждой розетке. Этим вы проверите правильность расключения розеточных групп. И последнее — поочередное включение бытовой техники, на которую заведены отдельные линии электропитания.

Схемы

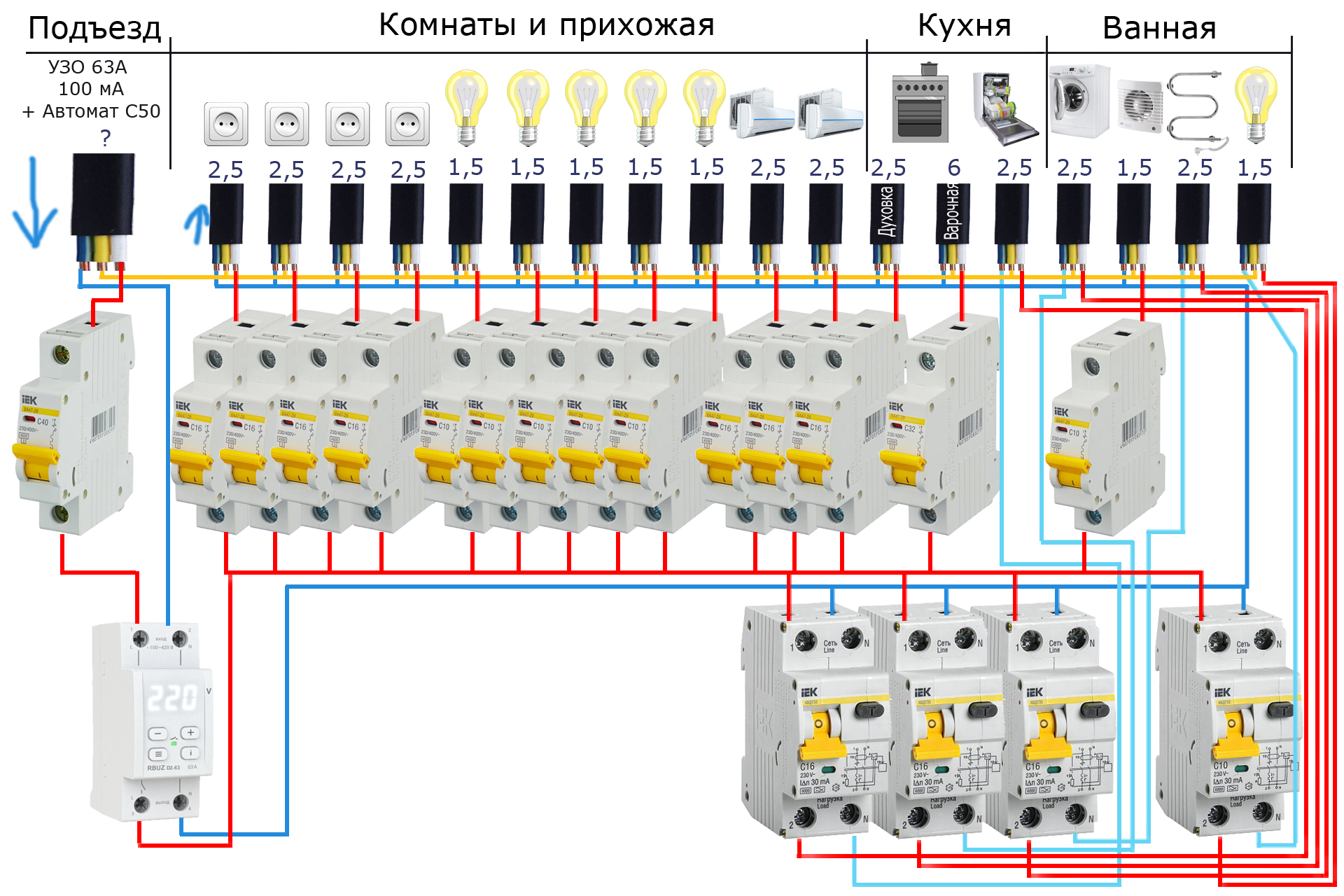

При разработке схемы электропроводки в квартире или доме может быть много вариантов. Отличаться они могут удобством и надежностью эксплуатации, степенью защиты. Есть простые варианты, требующие минимума затрат. Они обычно реализуются в небольших сетях. Например, на дачах, в небольших квартирах с малым количеством бытовой техники. В большинстве случаев приходится ставить большое количество устройств, которые обеспечивают безопасность проводки и защищают от поражения током людей.

Схемы бывают разного уровня сложности

Простая схема

Не всегда имеет смысл устанавливать большое количество защитных устройств. Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии.

Простая схема подключения дифавтомата на небольшую сеть

Эта схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. До выяснения и устранения причин света не будет.

Более надежная защита

Как уже говорили, отдельные дифавтоматы ставят на «мокрые» группы. К ним относятся кухня, ванная, наружное освещение, а также техника, использующая воду (кроме стиральной машинки). Такой способ построения системы дает более высокую степень безопасности и лучше защищает проводку, оборудование и человека.

Более сложная и надежная схема: подключение дифавтомата на каждое потенциально опасное устройство

Реализация этого способа устройства проводки потребует больших материальных затрат, но работать система будет более надежно и стабильно. Так как при сработке одного из защитных устройств, остальная часть останется работоспособной. Такое подключение дифавтомата применяется в большинстве квартир и в небольших домах.

Селективные схемы

В разветвленных сетях электроснабжения возникает необходимость сделать систему еще более сложной и дорогостоящей. В таком варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Далее, на каждую группу идет свой автомат, а при необходимости ставятся еще и на отдельных потребителей. Подключение дифавтомата для этого случая смотрите на фото ниже.

Селективная схема установки дифавтомата

При таком построении системы при сработке одного из линейных устройств все остальные останутся в работе, так как входной автомат дифференциального отключения имеет задержку в срабатывании.

Основные ошибки подключения дифавтоматов

Иногда после подключения дифавтомата он не включается или вырубается при подключении любой нагрузки. Это значит, что что-то сделано не так. Есть несколько типичных ошибок, которые встречаются при самостоятельной сборке щитка:

  • Провода защитного нуля (земля) и рабочего нуля (нейтраль) где-то объединены. При такой ошибке дифавтомат вообще не включается — рычаги не фиксируются в верхнем положении. Придется искать где объединены или перепутаны «земля» и «ноль».
  • Иногда при подключении дифавтомата ноль на нагрузку или на ниже расположенные автоматы взят не с выхода устройства, а напрямую с нулевой шины. В таком случае рубильники становятся в рабочее положение, но при попытке подключить нагрузку, они моментально отключаются.
  • С выхода дифавтомата ноль подается не на нагрузку, а идет обратно на шину. Ноль на нагрузку тоже берется с шины. В этом случае рубильники становятся в рабочее положение, но кнопка «Тест» не работает и при попытке включить нагрузку происходит отключение.
  • Перепутано подключение ноля. С нулевой шины провод должен идти на соответствующий вход, обозначенный буквой N, который находится вверху, а не вниз. С нижней нулевой клеммы провод должен уходить на нагрузку. Симптомы аналогичны: рубильники включаются, «Тест» не работает, при подключении нагрузки происходит срабатывание.
  • При наличии в схеме двух дифавтоматов перепутаны нулевые провода. При такой ошибке оба устройства включаются, «Тест» работает на обоих устройствах, но при включении любой нагрузки выбивает сразу оба автомата.
  • При наличии двух дифавтоматов, идущие от них нули где-то дальше соединили. В этом случае оба автомата взводятся, но при нажатии на кнопку «тест» одного из них, вырубаются сразу два устройства. Аналогичная ситуация возникает при включении любой нагрузки.

Теперь вы не только можете выбрать и подключить дифференциальный автомат защиты, но и понять почему он выбивает, что именно пошло не так и самостоятельно исправить ситуацию.

Какие бывают аналоги?

Функции защиты от короткого замыкания и токовых перегрузок выполняют электрические автоматы (АВ), давно вытеснившие из обихода пробковые предохранители. Срабатывание по токовым утечкам обеспечивают изделия, сравнительно недавно ставшие обязательным элементом электрических сетей, получившие название устройства защитного отключения (УЗО). В последнее время особую популярность приобретают дифференциальные автоматы, обладающие защитными функциями, как от коротких замыканий, так и от токов утечек. Человек, особенно не искушенный в вопросах электротехники, порою не может решить, что выбрать в качестве защиты электрооборудования электрической сети, дифференциальный автомат или сочетание автоматического выключателя и УЗО.

На вопрос, в пользу какого оборудования сделать выбор, однозначного ответа нет, потому что и дифавтомату, и устройству защитного отключения свойственны, как преимущества, так и недостатки. В конечном счете, все зависит от конкретных обстоятельств. В одной из своих статей мы рассматривали вопрос, что выбрать: дифференциальный автомат или УЗО.

Когда рационально выбирать дифференциальный автомат?

Существует ряд факторов, свидетельствующих в пользу установки УЗО, но бесспорным остается одно из важнейших преимуществ выбора дифавтомата – это экономия места для установки оборудования в распределительном щите. Высокая степень энергонасыщенности жилья современного человека требует соответствующего уровня защиты оборудования от токов коротких замыканий, перегрузок по мощности, а также надежной электробезопасности. Особое внимание следует обустройству и выбору защиты от токовых утечек, предназначенной для стиральной машины, электрокотла, водонагревателя, бани, ванной комнаты и насоса.

При проектировании схемы электрической сети необходимо учесть, что УЗО, подключенное в цепь каждого из вышеперечисленных потребителей, необходимо обеспечить защитой от короткого замыкания и перегрузок по току, то есть на каждый УЗО потребуется установка автоматического выключателя. В итоге может получиться так, что для этого не будет хватать места на din-рейке щитка. Выбор дифавтовтомата, сочетающего в себе функции АВ и УЗО позволяет более рационально использовать электрический щит.

Критерии выбора

Отдав предпочтение дифавтомату, необходимо внимательно отнестись к процессу его выбора. Первоначально необходимо ознакомиться с рабочими характеристиками изделия.

Номинальное напряжение и фазность. Правильно выбрать дифференциальный автомат в соответствии с необходимыми параметрами не сложно. Аппараты, предназначенные для работы в однофазной сети (220 В), снабжены тремя клеммами подключения, дифавтоматы для трехфазных сетей (380 В) снабжены четырьмя полюсами. Номинальное рабочее напряжение указывается в паспорте и маркируется на корпусе изделия.

Токовый номинал и характеристика. Для того чтобы обеспечить качественную работу дифференциального автомата, важно правильно выбрать токовый номинал и характеристику. Информация об этих параметрах обозначается буквой латинского алфавита и цифрой, например, С25, что означает, аппарат характеристики С, при номинальном рабочем токе 25 А. Самыми ходовыми дифавтоматами для квартир и частных домов являются изделия характеристики С. При выборе дифференциального автомата по мощности рекомендуется придерживаться значений указанных в таблице:

Ток утечки. Обозначается значком «дельта» с числом, соответствующим величине номинального тока утечки в миллиамперах. Правильно выбрать дифавтомат по току утечки помогут данные второй таблицы:

Важно! На водонагреватель, стиральную машинку, ванную комнату либо баню нужно выбирать аппарат, который срабатывает при 10 мА. На групповую линию достаточно выбрать характеристику в 30 мА, если вы решили разделить электропроводку на группы. На ввод в частный дом, для защиты от возникновения пожара рекомендуется ставить дифавтомат на 300 мА, а в квартирах достаточно использовать аппарат, рассчитанный на 100 мА.

Класс УЗО. Встроенные в дифференциальный автомат УЗО, подразделяются на два класса:

  • А – срабатывающие в результате воздействия утечек постоянного тока. Для подключения в сеть потребителей бытовой электроники следует выбрать УЗО данного класса
  • АС – отключают дифавтомат при появлении в сети и на электрооборудовании утечек переменного тока.

Защита от обрыва нулевого проводника. Часть дифавтоматов укомплектована блоками отключающими потребителей при обрыве нулевого провода. Обустраивая защиту оборудования от утечек тока, целесообразно выбрать именно такое изделие. Еще одна важная характеристика — время отключения (обозначается, как Tn). Оно не должно быть более 0,3 с.

Для человека неуверенного в том, что он сам сможет выбрать дифавтомат, рекомендуется делать приобретение в торговых предприятиях с высокой репутацией, в которых следует обратиться за помощью квалифицированному консультанту. С ним можно обсудить вопросы приемлемой цены и в пользу какой фирме-производителю дифференциальных автоматов следует отдать свой выбор.

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели, как выбрать дифавтомат по мощности и току утечки. Надеемся, предоставленная информация помогла вам разобраться в выборе подходящего дифференциального автомата для дома, дачи либо квартиры!

Рекомендуем также прочитать:

Дифференциальный автомат – подключается для обеспечения защиты от поражения электрическим током, одновременно с защитой электросети от перегрузок и короткого замыкания.

Где устанавливается

Диф-автомат устанавливается только на DIN-рейку в распределительном щитке квартиры или дома. К автомату подключаются блоки розеток или отдельные мощные электроприборы – стиральная машина, электропечь, электродуховка или водонагреватель.

Стиральная машина, морозильная камера, насос – эти приборы имеют в своей конструкции электродвигатель, поэтому их пусковая потребляемая мощность может превышать заявленную фирмой – производителем в несколько раз. Приводим таблицу с указанием коэффициентов возрастания токов в начале работы прибора:

Время действия пусковых токов в бытовых приборах

Таким образом, стиральная машина при включении может потреблять 12,5 кВт в течении первых 4х секунд, а если дифавтомат для нее не рассчитан на такую мощность – каждый раз при включении он будет выбивать. Но это не означает, что нужно выбирать дифференциальный автомат, мощностью 12,5 кВт!

Условные обозначения

Дифавтоматы поставляются обычно с паспортами, в которых указываются все данные, но многие из них дублируются на корпусе устройства. Здесь вы можете прочитать информацию о номинальном напряжении, частоте и мощности, дифференциальном токе отключения, температурный диапазон использования автомата. В отличие от инструкции, обозначения на корпусе со временем не потеряются и при открытии распределительного щитка вы всегда будете знать, на какой автомат можно добавить нагрузку, а на какой нет.

Условные обозначения на дифавтомате

Какой дифавтомат выбрать

Дифференциальный автомат соединяет в себе одновременно три функции, защита проводки от короткого замыкания, защита проводки от перенапряжения и защиты человека от удара электрическим током или утечки электричества. При планировании проводки в квартире или доме можно рассчитать количество потребителей тока, которые планируется подключать к сети, подсчитать время их работы и что будет включаться одновременно, а что нет. И ошибиться 🙂

Дифференциальный автомат устанавливается для тех мест, где возможно поражение электрическим током. В квартире под дифавтоматы подключают розетки и выключатели в ванной комнате и кухне. Именно в этих местах наиболее вероятно поражение током, т.к. имеется избыточная влажность и опасность протекания от соседей сверху. Если в вашем случае есть места, где также есть опасность контакта электрики с водой, например сауна, бассейн или холл с фонтаном, то такие комнаты следует также запитать через диф-автомат.

Каждая такая комната запитывается двумя контурами, каждый из которых подключается через отдельный автоматический дифференциальный автомат. Это контуры освещения и розеток:

  • Розетки – автомат на 16А, тип С;
  • Освещение – автомат на 10А, тип С;

Под отдельный диф-автомат подключаются:

  • Проточный водонагреватель;
  • Накопительный водонагреватель;
  • Электроварочная панель;
  • Электродуховой шкаф;
  • Кондиционер.

Проточный водонагреватель, электроварочная панель и электродуховка подключаются под диф-автоматы на 25А, тип С. Кондиционер и накопительный водонагреватель под автоматы на 16А тип С.

Важно. Если варочная панель и духовка – это два разных прибора, то они должны подключаться под разные диф-автоматы.

Не стоит подбирать отдельный дифавтомат для стиральной машины, микроволновки или пылесоса. Все эти приборы рассчитаны на включение в обычную электросеть, а значит отдельно беспокоиться об их безопасности не стоит.

Видео о технических характеристиках дифавтоматов

Ролик подробно описывает технические характеристики дифференционных автоматических выключателей. Видео будет полезно тем, кто ищет более углубленную информацию по теме и решает специфические вопросы по электрообеспечению офиса, производственного участка или иного коммерческого помещения.

Комментарии:

Я бы лучше установил УЗО с автоматом, чем ДИФ автомат. При срабатывании сразу понятно, что отключило электричество — короткое или утечка. В ДИФе этого не различить.

Кто знает, бывают ДИФы однополюсными? Или хотя бы, чтобы одно место занимали на рейке. А то у меня в щитке места уже не осталось, а ДИФ вставить надо

SLAVA, насколько я знаю — нет таких. Просто в одноместный автомат необходимые детали не влезут.

Дифф не может быть однополюсным по определению.Он должен сравнивать токи фазы и нуля. При наличии разницы — дифферента (different — разный, англ.), должен отключаться. Так, что два полюса минимум.

Есть в одномодульном исполнении диф. автомат, например фирмы ETI KZS-1M

Оставить комментарий

Отменить ответ

Бестопливный генератор – способ заработать на безграмотности

Плюсы и минусы вертикальных ветрогенераторов, их виды и особенности

Ветряк для частного дома – игрушка или реальная альтернатива

Power Bank с солнечной батареей – расчет на безграмотность

Как выбрать солнечную панель – обзор важных параметров

Как выбрать дифференциальный автомат - как самостоятельно правильно выбрать дифференциальный автомат

Если вы занимаетесь самостоятельным монтажом электропроводки и находитесь уже на завершающей стадии этого нелегкого процесса, совершенно закономерным для вас будет вопрос: как выбрать дифференциальный автомат правильно, чтобы он выполнял все возложенные на него функции?

Монтаж электропроводки – это сложная процедура, которая требует от исполнителя большого внимания, ответственности и глубокого понимания устройства электросети. Одним из самых важных этапов здесь является правильный выбор устройства, которое будет обеспечивать защитную функцию при утечке тока или при замыкании.

В настоящее время существует два типа таких устройств: УЗО и дифференциальный автомат. Принципы их действия подобны, но первое реагирует только на разность тока.

Говоря простым языком, УЗО срабатывает только в том случае, если будут зафиксированы различные показатели тока на втором обороте. Прибор сравнивает ушедший и пришедший ток. И если эти показатели оказываются разными, то устройство отключает электричество. Недостаток УЗО заключается в ограниченном функционале и отсутствии даже намека на искусственный интеллект.

Этому устройству совершенно безразлично, что конкретно включено в электрическую сеть. Если нет утечки тока, оно будет работать исправно, несмотря на нештатную ситуацию.

Дифференциальный автомат – это более совершенный прибор, который выполняет несколько важных функций:

  • защищает человека от удара током
  • предотвращает утечку тока
  • защищает электросеть от перепадов напряжения

Дифференциальный автомат в своем устройстве уже имеет внутреннее УЗО, поэтому его установка будет более рациональным и логичным решением.

Как правильно выбрать дифференциальный автомат

Самостоятельно выбрать такое сложное устройство, как дифференциальный автомат, не так уж легко. Для этого вы должны как минимум иметь базовое понимание принципов работы электросети, а также точно знать ее параметры.

Также опытные электрики советуют при выборе этого прибора учитывать не только напряжение внутри сети, но и мощность всех электрических приспособлений, которые предположительно будут в нее включены. Это поможет правильно выбрать дифференциальный автомат, который на протяжении долгого времени будет обеспечивать надежную защиту вашей электросети.

На современном рынке производители предлагают широкий выбор дифференциальных автоматов, которые условно делятся на четыре большие категории:

  • однополюсные – имеют высокую работоспособность, до десяти тысяч срабатываний. Их особенность заключается в том, что к ним можно подключить кабель с сечением не более 25 мм
  • двухполюсные – предназначены для защиты двухпроводной сети от превышения уровня рабочего тока и теплового расцепителя. Отличаются высокой пропускной способностью и прочностью схемы. Характеризуется длительной работоспособностью – более десяти тысяч срабатываний, их вам хватит на много лет
  • трехполюсные – трансформаторы нулевой последовательности. Срабатывают при появлении разности показаний на вторичной обмотке. Характеризуются высокой пропускной способностью и длительной работоспособностью
  • четырехполюсные – предназначены для трехфазной сети. Имеют более четырех модулей и блок дифференциальной защиты

Дифференциальные автоматы различаются также степенью чувствительности к номинальному току, поэтому их условно можно разделить на две основные категории:

  • устройства с низкой чувствительностью
  • приборы с высокой чувствительностью

Отличаются эти две группы величиной уровня номинального тока. Для первых этот показатель больше 30 миллиампер, для вторых меньше этого уровня.

Виды дифференциальных автоматов

Дифференциальные автоматы – это технически сложные устройства, которые выполняют несколько функций одновременно. Помимо защиты от возгорания при коротком замыкании, дифавтоматы предотвращают утечку тока из электроцепи. Правильно выбрать автомат – значит, обеспечить должное качество работы.

Сегодня существует множество различных моделей дифференциальных автоматов, которые обозначаются латинскими буквами:

  • А – специалисты рекомендуют устанавливать их для контроля уровня тока в электросети большой протяженности
  • В – чаще всего применяются для общих сетей
  • С – характеризуются высокой перезагрузочной способностью
  • К – используются для контроля индивидуальных сетей
  • Z – рекомендуются к установке для контроля электрической сети с большим количеством подключенных устройств

Несмотря на то, что дифференциальные автоматы имеют различный функционал и рекомендуются для использования в разных электросетях, все устройства имеют примерно одинаковую конструкцию:

  • расцепитель
  • пластиковый корпус
  • рычаги и кнопки управления
  • реле
  • основной механизм
  • трансформатор

По большому счету, устройства такого типа различаются габаритами и дизайнерским исполнением, но при выборе дифференциального автомата данные параметры точно не являются определяющими.

Если вы сомневаетесь в собственной компетентности и не уверены, что сможете самостоятельно выбрать дифавтомат, причем сделать это правильно – обратитесь за помощью к специалистам-электрикам. Они разбираются в устройствах подобного типа и смогут посоветовать вам оптимальную модель прибора.

Дифференциальный автомат защиты, описание и установка

Дифференциальный автомат защиты — назначение

Дифференциальный автомат защиты или автоматический выключатель дифференциального тока это комплексное устройство обеспечивающее следующие функции:

  • Дифавтомат защищает проводку от перегрузок;
  • Защищает электро цепь от коротких замыканий;
  • Обеспечивает пожарную безопасность;
  • Также дифференциальный автомат защищает от поражений электротоком, следя за появлением в цепи дифференциального тока (разницы тока в проводах цепи).

По сути, дифавтомат заменяет УЗО (устройство защитного отключения) и автомат защиты (АВ). Обозначается дифавтомат, как  УЗО-Д. Например, дифавтоматы «Энергокомплекс» обозначается, как УЗО-ВАД, УЗО-ВД. Импортные дифавтоматы обозначаются по стандарту CEI EN 61009 и маркируются, как DSH, SH.

Важно! Нужно понимать, что дифавтомат не устранит ощущение удара электротоком. Он отключит аварийную цепь за время, которое электроток не успеет нанести урон здоровью человека.

Для владельцев земельных участков, садоводов и огородников будет полезно знать, что лучшие форсунки для опрыскивателей можно выбрать на сайте https://hydromech.in.ua/ru/forsunki/. В каталоге сайте более сотни вариантов форсунок: маятниковые, вращающиеся, на трубу, на шланг, с одной или тремя головками.

Установка дифавтомата защиты

При установке устройства соблюдайте требования электробезопасности.

Установка дифавтомата защиты производится в электрических щитках. Рекомендуется, устанавливать вводной дифавтомат на этаже в этажном щите, а дифавтоматы на отдельные группы розеток  квартиры устанавливать в квартирном электрощите.

Устанавливается дифавтомат на дин-рейку. Подвод электропитания осуществляться сверху, вывод осуществляется с нижних клемм.

Заземление электро цепи

Корректная защита от косвенного прикосновения возможна только при организации заземления, например, системы заземления TN-S.

В зоне действия УЗО-Д нулевой рабочий проводник (N) не должен соединяться с заземленными корпусами электроприборов и нулевым защитным проводником (PE).

Типы и номиналы дифавтоматов защиты

В жилых помещениях с компьютерами, телевизором, приборами с электронным управлением и другими приборами, создающими пульсирующие составляющие тока, ставятся дифавтоматы типа «А». В других сетях достаточно дифавтоматов типа «АС».

В групповых цепях квартиры, питающих штепсельные розетки, ставятся УЗО номиналом не более 30mA. Для группы электропроводки ванной желательно поставить дифавтомат с током отсечки 10 mA. На группы освещения дифавтоматы не ставятся.

Согласно ПУЭ, ток утечки диффавтомата для электроприбора выбирается из расчета  0,4mA на 1 Ампер тока нагрузки. Ток утечки диффавтомата сети, выбирается из расчета 0,01 mA на 1 метр фазного провода.

Для повышения пожарной безопасности дома, квартиры нужно на ввод электропитания установить УЗО-Д с током отсечки 100mA или 300mA. Обычно в квартирах, такие «дифы» не ставятся.

Проверка работоспособности дифавтомата

Для проверки исправности автоматического выключателя дифференциального тока (АВДТ) на корпусе устройства есть кнопка тестирования. Проверку устройства нужно производить сразу после установки и потом, раз в месяц.

Дифференциальный автомат защиты: Схема подключения

Приведу две схемы подключения дифавтомата защиты.

Схема №1

Схема установки одного дифавтомата на всю электросеть

Схема№2

Желательно, для каждого прибора нуждающегося в защите, ставить отдельный дифавтомат защиты.

Нормативные ссылки дифференциальный автомат защиты

ПУЭ изд. 7, п. 7.1.67-7.1.86.

©ehto.ru

Еще статьи

Как выбрать хороший дифавтомат, чтобы защитить себя от пожара

Сегодня на рынке компания АВВ занимает лидирующую позиции в производстве электротехники. Хорошее качество и приемлемые цены всё больше и больше заманивают покупателей на свою сторону. Но как не прискорбно, все пытаются обмануть покупателей и сделать подобные вещи более хужего качества. Не исключением стали и дифавтоматы фирмы ABB.


Сейчас на рынке очень много подделок этой марки. Каждый второй пытается заработать таким нечестным способом, так как автоматы имеют достаточно большую стоимость, а подделывать их не так уж и сложно. Главное помнить, что покупая некачественную продукцию вы рискуете приобрести плохой товар, который в дальнейшем может вывести из строя всю вашу электронику. В последствии этого произойдет замыкание и пожар в квартире. А если в этот неподходящий момент вы случайно прикоснетесь к этому автомату вас может ожидать сильный удар током или даже смерть.


Например, если в вашей квартире по неизвестной причине в сети появится ток сильнее чем может выдержать ваш провод, дифавтомат будет реагировать на такую подачу тока и выключить все электроприборы. Если автомат будет сделан некачественно, то он не станет выключаться, а будет продолжать работать и в таком случае ваша проводка начнет плавиться и произойдет возгорание. Поэтому будьте очень внимательны при выборе дифавтомата.

Как отличить оригинал от подделки

Первое на что нужно обратить внимание - это серия дифавтоматов. Компания ABB ещё в 2012 году обновила свои автоматы, поэтому некоторые из них могут отличаться некоторыми деталями:


* на новом изделии появился значок Таможенного союза или Ростеста;
* также появился код заказа;
* тестированная кнопка стала синей.


Но на рынке вы до сих пор можете встретить старые версии дифавтоматов, их становится гораздо меньше, но они ещё продаются на некоторых точках. Поэтому старые версии не являются подделкой.



Второе на что нужно обратить внимание - это упаковка автоматов. Иногда визуально бывают очень хорошие подделки, которые тяжело увидеть на первый взгляд. В таком случае вы можете узнать о том, хороший этот автомат или нет только после раскрытия упаковки. Но иногда бывают такие недобросовестные и некачественные поделки, что даже на коробке с маркировкой можно увидеть разницу:


* размытые буквы;
* нечеткую надпись;
* если провести пальцем по маркировке, она начнет стираться и многое другое.



Третье на что нужно обратить внимание - это наклейка. На оригинальном дифавтомате фирмы ABB наклейка находится на боковой части. В поделках зачастую ее нет.



Четвертое - это маркировка и обозначение. На поддельных автоматах маркировка всегда плохо читается и очень бледная. На оригиналах все маркировки достаточно насыщенные и яркие.



Пятое - это качество сборки. В оригинальном дифавтомате все детали идеально подобранные и не имеют каких-либо зазоров, щелей и тому подобное. Все заклепки на оригинальном автомате расплющенные.





В нашем интернет-магазине Вы найдете только фирменные дифавтоматы на этой странице.

Оптимальная электрическая схема для двухкомнатной квартиры

Одной из самых важных работ при благоустройстве или ремонте квартиры является организация удобного и безопасного электроснабжения. Переустройства особенно требуют электротехнические схемы в квартирах старого жилого фонда, не рассчитанные на современное потребление электроэнергии и требования безопасности.

В процессе замены проводки электрощиток обычно переносится в квартиру - такая установка хороша уже тем, что можно сделать все по собственному усмотрению, не ограничивая свои потребности отсутствием свободного места в подъездном щите. Тем более что наиболее мощным приборам требуются отдельные линии с защитными устройствами.

Общие правила


Какой предпочесть щиток - металлический или пластиковый, встраиваемый или навесной - зависит от хозяйского выбора, а также от вида стен. Пластиковый бокс для квартиры намного более удобен и эстетичен.

Обычно стараются выбрать встраиваемый, но в бетонных стенах сложно выдолбить нишу необходимого размера, поэтому чаще используется навесной щиток. Устанавливается щиток так, чтобы к нему был свободный и удобный доступ, на высоте полутора метров от пола и не ближе 0,5 метра от инженерных коммуникаций газо-и водоснабжения.

При выборе размера бокса нужно учесть, что в нем должны остаться свободными несколько модулей, поскольку со временем в квартире появится дополнительное электрооборудование, которому потребуется отдельная линия. В нашей схеме мы используем встраиваемый бокс ЩРН(В)-П IP41 серии PRIME IEK®. Это отличный вариант для квартиры: он максимально прост в сборке и монтаже, удобен в пользовании и благодаря современному дизайну украсит любой интерьер. В нашем случае нужен PRIME на 18 модулей (схема включает автоматы из 12 модулей, но мы помним о необходимости «запасных» модулей). Кстати, не забывайте об обязательном нанесении пояснительных надписей, чтобы в процессе эксплуатации в любой момент можно было разобраться, где какой автомат установлен. Удобнее всего маркировка наклейками с цифрами на аппаратах, а на внутренней стороне дверцы можно прикрепить табличку условных обозначений.

Типовая схема электроснабжения двухкомнатной квартиры

Предлагаем для двухкомнатной квартиры однофазную электрическую схему с набором автоматических выключателей и УЗО, которая составлена в соответствии со строительными нормами СП 31-110-2003 и ГОСТ 32395-2015.


Этажный щит

Электросхему квартиры предваряет установка необходимых аппаратов в общем этажном щите. Сюда необходимо установить входной автомат дифференциальной защиты, который будет защищать электросистему всей квартиры, включая электросчетчик. В качестве входного автомата мы рекомендуем АВДТ32 IEK® с увеличенной способностью 6 кА и токовой уставкой 100 мА. Такой выбор обусловлен необходимостью обеспечения селективности из-за более высокой нагрузки на входе.

После входного АВДТ устанавливаем в этажный щит и счетчик электроэнергии. Современный счетчик - это электронный многотарифный, с классом точности 1, с функцией сохранения информации о потребленной электроэнергии. Для нашей однофазной электросистемы мы установили однофазный электросчетчик российского производства STAR 104 IEK®. Такой выбор обусловлен свойством STAR, отличающим его от других электросчетчиков: его повышенной надежностью. Эти электросчетчики практически невосприимчивы к перепадам напряжения и другим искажениям показателей качества электрической сети. Это свойство особенно важно в условиях традиционно нестабильной работы региональных снабжающих сетей с низкокачественным электроснабжением.

Вышеназванная проблема и наличие дорогостоящей высокочувствительной электротехники заставляет многих хозяев задуматься об установке в квартире дополнительной защиты -стабилизатора напряжения. Релейный стабилизатор самый экономичный и простой в пользовании, но и довольно шумный. Электромеханический стабилизатор имеет меньшую погрешность напряжения - всего 3%, но шумит не меньше релейного. Наиболее высокоточный, современный и бесшумный стабилизатор -симисторного типа, но и стоимость его достаточно высока. Какой тип выбрать, взвесив все «за» и «против» - решать хозяину. Мы рекомендуем симисторный однофазный стабилизатор напряжения PRIME IEK® (настенный или переносной) с повышенным классом точности, расширенным диапазоном входных напряжений, мгновенной реакцией, высокой надежностью и абсолютно бесшумной работой.

Квартирный щиток

Теперь переходим к схеме самого квартирного щитка. В качестве устройства защитного отключения (УЗО) в ней активно используются автоматы дифференциальной защиты АВДТ32 IEK®. Комбинированная схема с электронным модулем дифференциальной защиты, варистором класса D и встроенным выключателем обеспечивает сразу четыре вида защиты: от дифференциального тока (тока утечки), короткого замыкания, перегрузки, а также защиту внутренних частей устройства от импульсных перенапряжений. Помимо этого, АВДТ32 имеет тип А, т. е. срабатывает и на постоянный пульсирующий ток утечки у приборов с электронными компонентами (например компьютеры). Сегодня АВДТ32 - одна из лучших возможных защит при прямом прикосновении к токоведущим частям.

АВДТ32, защищающие розеточные группы различного назначения, имеют разные токовые уставки и разный номинальный ток. Электробезопасность кухни, общего зала и спальни обеспечат дифавтоматы с уставкой 30 мА. На ванную ставим дифавтомат с более чувствительной уставкой 10 мА, т.к. это помещение с высокой влажностью и, следовательно, повышенной опасности. Кухонная розеточная группа защищена дифавтоматом на более высокий номинальный ток 32 А, поскольку современные кухни имеют повышенное энергообеспечение, которое включает электродуховку, СВЧ-печь, посудомойку, электрочайник и т.п.

Хотим особое внимание обратить на защиту розеточной группы комнаты, в которой установлен компьютер и другая электронная техника. В качестве УЗО здесь стоит не АВДТ, а комбинация автоматического выключателя ВА47-29 IEK® и дифференциального автомата ВД1-63 IEK®. Это сделано для более надежной защиты электронного оборудования, особенно если дом находится рядом с ЛЭП или железной дорогой - зон с высокой вероятностью возникновения электромагнитных помех. Поскольку АВДТ32 - высокочувствительный аппарат с электронным модулем дифзащиты, эти помехи могут спровоцировать его ложное срабатывание, что крайне нежелательно для компьютерной техники. Поэтому его заменяют высоконадежные и проверенные временем электромеханические аппараты с высокой помехоустойчивостью ВА47-29 IEK® и ВД1-63. Дифференциальный выключатель ВД1-63 с электромеханической схемой без электронных компонентов не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника. На его корпусе есть независимый индикатор состояния цепи, который предоставляет точную информацию о состоянии контактов.

Освещение мы разделили на две группы: коридор плюс ванная и комнаты плюс кухня. Это сделано для большего удобства: в случае срабатывания автомата в первой группе освещения вторая группа остается в рабочем состоянии. Для их защиты установлены автоматические выключатели ВА47-29 IEK®. Одно из достоинств этих аппаратов - усовершенствованная дугогасительная система с повышенной устойчивостью к токам короткого замыкания и увеличенным сроком службы, которая защищена патентом на изобретение. Выключатели также имеют на корпусе индикатор положения контактов.

Вы, наверное, обратили внимание, что в предлагаемой схеме квартирного щитка нет вводного автомата дифференциальной защиты, хотя ГОСТ приводит электрические схемы, включающие автоматы на вводе. Практика показывает, что вводной автомат с экономической и технической точки зрения - лишняя трата денег, в квартире им практически никогда не пользуются. А мы разрабатывали надежную рабочую схему, рассчитанную на рачительных пользователей.

7 шагов для выбора квартиры вашей мечты

Фото: jacoblund / Getty Images

Переезд в новое пространство в равной степени увлекателен и изматывает нервы. Вы хотите, чтобы все было идеально, от местоположения и планировки до удобств и, конечно же, общей цены. Но прежде чем найти квартиру своей мечты и подписать контракт, вам нужно ответить на несколько важных вопросов. Вы действительно можете себе это позволить? Есть ли скрытая комиссия за Фидо? Достаточно ли близко до работы или учебы?

При таком большом количестве деталей можно легко заблудиться.Так позвольте нам служить вашим гидом в поиске вашей идеальной квартиры.

1. Сосредоточьтесь на месте.

Местоположение - это, пожалуй, самый важный аспект, который следует учитывать перед тем, как переходить к собственности. Если вы хотите быть рядом со своей работой, школой или семьей, убедитесь, что место, где вы скоро появитесь, находится либо в нескольких минутах езды на автомобиле, либо в пешей доступности, либо рядом с остановками общественного транспорта.

Также учитывайте потенциальную загруженность дорог в час пик.Место, расположенное всего в 10 минутах ходьбы без пробок, на самом деле может оказаться более чем в часе езды по утрам и вечерам. В списках квартир иногда преувеличивается, насколько близко объект аренды находится к важным местам, независимо от загруженности дорог. На всякий случай лучше включить GPS и отслеживать его самостоятельно. В GoogleMaps выберите функцию, которая позволяет наносить на карту путешествие с учетом определенного времени. Например, установите время 17:00. по средам, и Google будет учитывать обычный трафик в этом районе.

2.Найдите свой идеальный макет.

В зависимости от размера и структуры квартиры или дома на одну семью планировка может сильно отличаться. Даже в одном и том же комплексе будущие арендаторы могут найти несколько разных стилей с одинаковой площадью. Некоторые из них могут включать уголки для чтения и офисные помещения, в то время как другие отказываются от небольших отдельных зон в пользу больших столовых и спален. Очень важно определить, будет ли макет работать с вашим стилем жизни.

Если вы работаете из дома, не останавливайтесь на месте, где нет места для офиса.Если вам нравится принимать гостей и устраивать вечеринки, обратите внимание на большие развлекательные зоны.

3. Оцените пространство.

Во время экскурсий по квартире и дому возьмите с собой блокнот или планшет, чтобы записывать информацию об объекте. Краска нуждается в освежении? Печка похожа на 90-е? Есть ли видимые повреждения? Лучше всего фотографировать то, что вы наблюдаете. И когда дело доходит до убытков, убедитесь, что домовладелец тоже это принимает к сведению.

4. Учитывать удобства.

Что для вас важно? Стиральная и сушильная машины в домашних условиях? Общий тренажерный зал, дополнительные парковочные места или кладовые? Обязательно получите информацию о сборах с домашними животными, затратах на строительство (вода, мусор, техническое обслуживание), коммунальных услугах, Интернете и кабельных услугах. Все это важные лакомые кусочки, которые следует учитывать при вычислении чисел. Ваш ежемесячный ценник в 1500 долларов может подскочить на несколько сотен долларов в зависимости от комиссии.

5. Спросите себя, действительно ли вы можете себе это позволить.

Это большой.Прежде чем подписать договор аренды, сравните соседние объекты. Цена аналогична другой аренде в этом районе? Если он немного дороже, есть ли в нем удобства, которые делают его стоящим?

Затем важно спросить себя, можете ли вы с комфортом позволить себе это место. Достаточно ли у вас сбережений, чтобы арендовать квартиру, если ваша работа не удалась? Пока вы оцениваете стоимость, планируйте и другие ежемесячные расходы. Если вы не справитесь, подумайте о добавлении в уравнение соседа по комнате.

6. Двигайтесь быстро.

Когда вы начнете поиск аренды, будьте готовы действовать быстро. Недвижимость быстро приходит и уходит. Это означает, что когда вы найдете свое идеальное место, вам может потребоваться скорейший ремонт - иногда менее двух недель.

Прежде чем приступить к поиску квартиры, лучше всего иметь кое-что из логистики (например, выбранные компании по переезду и приобретенные картонные коробки).

7. Перед тем, как расписаться, внимательно прочтите.

Как только вы найдете подходящую недвижимость, не забудьте прочитать мелкий шрифт на договоре аренды.Включенные удобства, дополнительные сборы и предыдущий ущерб должны быть на месте. Также необходимо четко указать срок аренды и ежемесячные платежи.

Перед тем, как подписать договор, убедитесь, что вы полностью понимаете договор. Вы знаете, сколько будет стоить расторжение договора аренды? Можно ли сдавать в субаренду на время длительных путешествий? Что делать, если прибор сломается? Это все вопросы, на которые вы должны ответить, прежде чем приступить к бумаге.

Теперь, когда вы знаете, как найти место своей мечты, начинайте искать!

5 вещей, которые можно и чего нельзя делать при выборе новой квартиры

Поиск идеальной квартиры может быть захватывающим, но несколько напряженным, если вы не уверены в том, что делаете.Независимо от того, являетесь ли вы ветераном или новым арендатором, ищущим аренду, вы должны учитывать различные факторы, прежде чем подписывать договор аренды.

Имейте в виду, что некоторые ошибки при аренде могут стоить вам эмоционально, финансово или иначе. Меньше всего вам хочется пожалеть о своем решении или, что еще хуже, потерять свой депозит, потому что вам снова нужно переехать. К счастью, этот список того, что можно и чего нельзя делать, поможет вам принять осознанное решение.

До

1. Составьте бюджет и узнайте о процессе аренды

Перед тем, как попросить остановиться у друзей и отправиться на экскурсию по квартире, определите личный диапазон затрат, так как он может отличаться от предполагаемых соседей по комнате.

Помните, что апартаменты недешевы, поэтому обсудите бюджет с друзьями и родителями, прежде чем тратить время на комплекс, который в итоге оказывается слишком дорогостоящим. Помните, что определение бюджета также позволяет вам знать, что вы реально можете себе позволить, и заставляет расставлять приоритеты.

2. Доверяйте своей интуиции

Подходящая квартира должна чувствовать себя как дома, поэтому, оценивая различные возможности проживания, вы доверяете своим инстинктам. Позвольте своему шестому чувству относительно места направить вас в принятии окончательного решения.

Если вы не уверены, что доверяете своим инстинктам, помните, что вы всегда можете сравнить отдельные элементы квартирной жизни, которые вы ценили в прошлом, с теми, которые вы заметили в новом месте.

3. Рассмотрим расположение

Последнее, что вам нужно, - это подписать договор аренды, чтобы позже обнаружить, что вам не нравится расположение квартиры. Убедитесь, что вы нашли время, чтобы проверить, есть ли в этом месте доступ к предметам первой необходимости, таким как продуктовые магазины и рестораны.

4. Считайте комфорт

Удобства очаровывают многих людей тем, что они упускают из виду аспект комфорта во время поиска.Имейте в виду, что устройство будет местом, которое можно назвать домом, поэтому вы должны учитывать свой общий комфорт в этом пространстве.

Не спешите с прогулкой и потратьте некоторое время на то, чтобы выяснить, будет ли это пространство обеспечивать необходимый уровень комфорта.

5. Определите затраты на ввоз

Хотя разумно, что вы исследуете квартиры, которые вписываются в ваш диапазон цен, вам нужно будет учесть дополнительные расходы на въезд, прежде чем подписывать договор аренды. Помните, что для большинства съемных квартир требуется не только арендная плата за первый месяц, но также регистрационный сбор и залог перед въездом.

Не надо

1. Не обращайте внимания на свои потребности

Перспективная аренда может иметь внешнюю привлекательность, но если она не соответствует вашим потребностям, вы долго не будете счастливы. Убедитесь, что у вас есть список необходимых вещей, чтобы получить все, что вам нужно.

2. Превзойдите свой ценовой диапазон

Когда вы находите желаемую квартиру, вы легко можете убедить себя, что можете себе это позволить, даже если это выходит за рамки вашего бюджета.

Имейте в виду, что эта ошибка обойдется вам в течение всего срока аренды.Также важно помнить, что всегда возникают непредвиденные расходы и чрезвычайные ситуации, а наличие места в вашем бюджете сделает такие периоды менее стрессовыми.

3. Предположим, что перемещение поможет решить проблему

Как съемщик, вы легко можете привыкнуть к переезду. К сожалению, новый договор аренды часто связан с новым набором проблем. Переезд облагается налогом и требует нескольких затрат, поэтому убедитесь, что вы действительно хотите переехать с вашего нынешнего места.

Имейте в виду, что все жилые помещения имеют свои преимущества и недостатки, поэтому определите, сможете ли вы смириться с недостатками своей квартиры, прежде чем переходить к новому набору проблем.

4. Забудьте осматривать Район

Не думайте, что вам понравится соседний район только потому, что вам нравится квартира. Вы можете найти отличную квартиру в неожиданном районе, но если вы хотите пообщаться с друзьями и жить в модном месте, то эстетически идеальная квартира вам не подойдет.

5. Забудьте задавать вопросы

Во время охоты вы должны быть уверены, что понимаете условия аренды и то, что она включает в себя. Например, не думайте, что стоимость коммунальных услуг включена только потому, что владелец не упомянул об этом во время вашего визита.

Последние мысли

Хотя поиск квартиры может быть увлекательным занятием, убедитесь, что вы обдумываете следующие правила, чтобы принять осознанное решение.

Для получения дополнительной информации о том, что можно и что нельзя делать при выборе квартиры, свяжитесь с нами в Apartment Agents или оставьте комментарий.

Разное диффузное от обычного. Виды и типы УзО. Сложность подключения проводов

При разработке схемы электроснабжения или капитальном ремонте электропроводки важно обеспечить надежную защиту от короткого замыкания в сети.Здесь возникает вопрос, что лучше использовать в каждом конкретном случае: УЗО или ДИФАВТОМАТ. Оба эти устройства относятся к защитным. Они повышают уровень безопасности и даже внешне похожи друг на друга, на первый взгляд разница минимальная. Поэтому разница в применении не так очевидна.

Защитный роттомат в квартирном щите

Многие просто не знают, какое из этих устройств установлено в квартирном щите, и не понимают, чем отличаются устройства, и как отличить одно от другого.Пока не происходит разводка, вопросов по замене УДО или как пользоваться роттоматом просто не существует.

Определения

RCO отключает нагрузку, когда значение дифференциального тока превышает допустимое (ГОСТ 31601.2.1-2012). Полное название на русском языке - это устройство защитного отключения, а английское сокращение RCD - Residual Current Device name. Несмотря на принятое среди электриков обозначение NEO, правильное название будет звучать как дифференциальный выключатель.Такое же название будет и на этикетке продукта.

Это механическое устройство коммуникативного типа запускается путем изменения разности векторов между токами, возникающими от трансформатора, включенного в дифференциальные переключатели.

Эти изменения происходят при прикосновении человека к токоведущим частям, а также в случае перегрева или возгорания из-за утечки тока. Устройства защитного отключения устанавливаются не только в системе электроснабжения, но и в некоторых бытовых приборах, которые используются в сырых помещениях, например, в определенных моделях фенов.

Схема работы УДО

Дифференциальный или автоматический дифференциальный выключатель имеет более широкие возможности по сравнению с дифференциальным выключателем. Он соединен между собой устройством защитного отключения и автоматическим выключателем (ГОСТ Р 51327.1-2010). Благодаря такому сочетанию дипаптомат защищает от воздействия электрического тока при утечке или контакте с токонесущими осколками, а также защищает от перегрузок и коротких замыканий с автоматом.ДИФАВТОМАТ предотвращает возгорания, которые могут возникнуть при воспламенении изоляции из-за перегрева.

Difference

Основное назначение устройства для защитного отключения в контроле утечки тока, а также слежение за поступлением напряжения на электроприборы. При одновременном подключении всех приборов в сеть цепь с переключателем дифференциала не реагирует на перегрузки, а проводка горит.

Даже при принудительном создании короткого замыкания путем соединения нуля и фаз дифференциальные переключатели не отключат напряжение.DiffAwtomat, где устройство защитного отключения и машина работают вместе, способен справиться со всеми этими проблемами.

Только DIFAVTOMAT предотвратит короткое замыкание и перегрузку в сети. Дифференциальные переключатели такими функциями не обладают.

Устройство DIFAVTOMATA

Основные визуальные отличия УЗО от DIFAVTOMATOMATOM
По внешнему виду сразу понятно, почему одно устройство называется УЗО, а второе не совсем простое.

Корпуса в том и другом корпусе примерно одинаковые, есть переключатель, на каждое устройство нарисована схема, указаны конкретные параметры и указаны технические характеристики. Но при ближайшем рассмотрении видно, что все эти обозначения разные.

Таким образом, можно перечислить основные отличия, по которым можно определить, что именно перед вами:

  • имя;
  • схема подключения;
  • минимальное текущее обозначение;
  • Аббревиатура
  • .

Рассмотрим, как отличается защита по внешнему виду кузова. Название, аббревиатура и обозначения минимального тока
Перед подключением выбранного устройства к сети внимательно изучите корпус. В большинстве случаев полное название защитного механизма находится на задней крышке.

На лицевой стороне корпуса будет аббревиатура VD (для UDO) или AVTT (при работе с дифтоматом). В нашем случае это обозначения ВД1-63, то есть Дифференциал и переключатель АВТ32 -Tifafattomates.Разница в написании обозначений очевидна, диффузоры всегда называются разными.

Различия в обозначении

Лицевая сторона разная. Если на корпусе видна большая буква и цифры за ней, то это дифавтомат (у нас от 16), но если все буквы идут после цифры (32 А) - это УЗО. Эти числа указывают значение номинального тока в цепи.

Значение номинального тока определяется исходя из мощности используемых электроприборов и сечения кабеля.Буква, стоящая перед номинальным током, указывает, какие расцепители (электромагнитные и тепловые) используются в сети.

Если вы не понимаете, как отличить одно устройство от другого, нельзя рисковать и самостоятельно устанавливать защитные устройства. Вызовите квалифицированного электрика, который решит, где использовать дипаптоматом, а где переключатель дифференциальный вместе с машиной.

Схемы подключения

Есть разница между подключением таких защитных устройств к сети, как и схемы самого устройства.В работе дифференциального переключателя и при использовании дифавтомата действуют разные, хотя и схожие принципы. Важно отличать их друг от друга.

Схема дифференциального выключателя

На чертеже с роттоматом будет присутствовать обозначение теплового расцепителя в виде полукруга с буквой «P», соединенных вместе. Этот релиз мгновенно реагирует на возникающую в сети перегрузку, и дипаптиметы отключают ток.По этому признаку можно выделить разные защитные механизмы.

Схема на корпусе dipaptime

Что лучше

Невозможно выбрать между разными типами защитных устройств без учета индивидуальных характеристик сети. Ведь важно не только правильно подобрать параметры дифференциального выключателя или необходимые характеристики для работы с роттоматом, но и оценить, есть ли для них места в щите.

Можно выбрать схему, где дифференциальные выключатели и автоматы будут действовать как отдельные элементы цепи, или же все же отдельно взять дифференциальный автомат. Хотя не всегда в щите есть место, достаточное для размещения более громоздких схем на полете, к которым крепятся защитные конструкции. В этом случае предпочтительнее будет дифавтомат.

Профессиональному электрику намного проще установить всего одно устройство, чем возиться сразу с несколькими. Кроме того, каждый дополнительный обрыв сети - это потеря мощности и возможная утечка тока.Поэтому специалисты чаще всего советуют использовать вместо УЗО дифференциальный автомат с пулеметом в комплексе.

Но с другой стороны будет дешевле, с другой стороны, дифференциальный выключатель или автомат будет дешевле, чем покупать ДИФАВТОМАТ, когда устройство выходит из строя. При срабатывании дифференциального автомата причина сбоев сети затруднена. Ведь это устройство реагирует на любые критические изменения в работе электропроводки и приборов.

А при срабатывании схемы, в которой используется переключатель дифференциал и автомат по отдельности, такой проблемы не существует.Дифференциальные переключатели регистрируют утечку тока, а скачок напряжения автомат. Поэтому найти источник, вызывающий проблемы с подачей электроэнергии, становится намного проще. Особенно это необходимо, если к сети подключено несколько разных электроприборов.

Сегодня, когда количество используемых в быту электроприборов постоянно растет, отследить уровень общей мощности не всегда возможно. Если установлен полный роттомат для группы электромадера, при увеличении нагрузки потребуется его замена на целый.Если используется связка из переключателя и автомата, то достаточно будет выбрать новый Узо с желаемыми характеристиками.

Если вам необходимо защитить проводку от перебоев в сети, вызванных работой какого-то конкретного электроприбора большой мощности, имеет смысл устанавливать дифференциальный автомат только на этой территории.

Главное подобрать параметры прибора так, чтобы они четко отслеживали работу того или иного агрегата, например, стиральной машины или бойлера.

Общий роттомат для группы электроприборов

В случае аварии, когда защитные устройства выходят из строя или требуется замена УЗО, возможно подключение машины перемычкой без дифференциального выключателя. Таким образом, электроснабжение дома будет восстановлено. Если загрязнения вышли из строя, помещение будет обесточено до замены защитного устройства.

Стоимость комплекта с дифференциальным выключателем и пулеметом будет выше, чем при использовании дифференциальных материалов.По качеству импортные копии надежнее. Хотя бытовые устройства тоже работают хорошо, но проигрывают по такой важной характеристике, как время отклика, и оказываются сильнее механически поврежденных.

Есть модели, в которых есть индикаторы, показывающие, когда дифференциальные токи спровоцировали срабатывание устройства. С такой защитной схемой можно определить причину аварийного отключения в сети.

При ремонте электропроводки в квартире или доме можно использовать разные схемы подключения групп электроприборов.Все зависит от назначения конкретной сетевой линии, а также мощности установленных на ней приборов.

Почему вырубается счетчик при использовании новых защитных устройств

Электромонтаж в старых квартирах и домах проводился с учетом требований, которые сегодня не актуальны. Поэтому часто бывают ситуации, когда машины подобраны правильно, хозяева знают, где использовать переключатель дифференциала с машиной, а где с одним дифатоматом, а свет все равно гаснет.Есть несколько причин подобного явления:

  • использование в электропроводке старых алюминиевых кабелей, которые, в отличие от медных, эксплуатируются на пределе своих возможностей;
  • некачественный монтаж новой проводки.

Следовательно, необходимо не просто использовать дифференциальное передаточное отношение или переключатель, но и отслеживать работу всей сети.

Что лучше. Видео

Напоследок определитесь с выбором дипаптайма или Узо поможет это видео.Вот основные достоинства и недостатки каждого из них.

Прежде чем выбирать между той или иной защитой, важно продумать, как и что защитить комнату, чтобы обеспечить. Использование одного УЗО не защитит от резких скачков напряжения, но защитит ток от утечки. Разные дела справятся с любыми проблемами в сети, но применять их лучше не для группы, а для отдельного мощного юнита.

Большинство потребителей абсолютно все равно что перед ними: УЗО (устройство защитного отключения) или дифатомат (дифференциал автомат).Но при разработке проектов частных домов или квартир этот вопрос имеет определенный смысл.

В целом проблемы, которые возникают у наших граждан с организацией собственного жилья, с точки зрения электробезопасности, значительны. Что говорить, если пока что во многих отдаленных районах такие штучки, как «жучки» в пробках, являются нормой жизни?

Недавно ко мне обратился один мой знакомый с вопросом, а что стоит в моем щите УЗО или ДИФАВТОМАТ . Как их отличить.Так как проблема, с профессиональной точки зрения, стоит очень остро, предлагаем вам небольшой либерал на эту тему, в том числе электрики, особенно молодые.

Эти знания позволят вам точно понять, что у вас «живет» в распределительном щите: УЗО или ДИФАВТОМАТ, зачем его туда класть и насколько это поможет, или сохранится ли в будущем?

Опытного электрика, у которого за плечами одна короткая застежка, такие вопросы могут даже обидеться! Однако среди молодежи теории уделяется мало внимания, хотя потребители задают такие вопросы постоянно.А теперь подскажу несколько вариантов.

Отличие УЗО от дифференциала функционального назначения

Если посмотреть на УЗО и ДИФАВТОМАТ, то по внешнему виду эти два устройства очень похожи друг на друга, но функции, которые они выполняют, различаются. Напомним, функции и выполняет дифференциальная автоматика.

Устройство защитного отключения срабатывает, если в сети, к которой он подключен, появляется дифференциальный ток - ток утечки.При утечке тока человек может пострадать в первую очередь, если дело касается поврежденного оборудования. Кроме того, при появлении утечки тока в электропроводке изоляция будет горячей, что может привести к возгоранию и возгоранию.

Следовательно, УЗО настроено на защиту от поражения электрическим током, а также от повреждения проводки в виде протечек, сопровождающихся возгоранием. Более подробно, как работает этот прибор, смотрите в статье по принципу работы УЗО.

Теперь посмотрим на дифференциал автомат.Это уникальное устройство, сочетающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и рассмотренное ранее УЗО. Те. Дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от протечек, связанных с ранее описанными ситуациями.

Теперь главный вопрос, по которому всех начинают путать: помните, что УЗО, в отличие от ДИФАВТОМАТА, не защищает сеть от перегрузки и короткого замыкания.А большинство потребителей думают, что установив УЗО, они от всего защищены!

На простом языке Узо - это просто индикатор, который контролирует утечку и что ток не проходит мимо ваших основных потребителей: электроприборов, лампочек и т. Д. Если где-то в сети была повреждена изоляция и появился ток утечки , RCO реагирует на это и отключает сеть.

Если одновременно включить все электроприборы (обогреватели-утюжки для волос), то есть намеренно создать перегрузку, RCO не сработает.И проводку, если нет других защитных устройств, обязательно сжечь вместе с Узо. Если с подключенным УДО подключить фазу и ноль, и получить грандиозный КЗ, то и УЗО не подойдет.

Почему у меня все это формируется, просто хочу обратить ваше внимание на то, что, поскольку Узо не защищает сеть от перегрузок и коротких замыканий, то вы, наверное, согласитесь со мной, что необходимо ее защищать. Именно поэтому УРК всегда подключается последовательно с пулеметом.Эти два устройства работают так сказать в паре: одно защищает от протечек, другое - от перегрузки и КЗ.

Используя вместо DIFAVTOMAT, вы избавитесь от вышеперечисленных ситуаций: он защитит от всего.

Подведем итог основным отличиям УЗО от ратомата Это то, что УЗО не защищает сеть от перегрузок и коротких замыканий.

Визуальное отличие УЗО от DIFAVTOMATA

На самом деле очень много внешних признаков, по которым легко отличить УЗО от роттомата.Посмотрите на картинку. Визуально эти два устройства очень похожи: похожий корпус, переключатель, кнопка «тест», какая-то схема на корпусе и непонятные буквы.

Но если съели еще, то заметишь: схемы разные, тумблеры разные, буквы не повторяются. Что из этих устройств УДО и что такое ДИФАВТОМАТ?

Выше мы рассмотрели функциональные отличия этих устройств, теперь рассмотрим , чем отличается УЗО от раттомата Визуально - так сказать различия заметны невооруженным глазом.

1. Маркировка номинального тока

Один из способов визуализации отличий УЗО от Diphantat Это актуальная маркировка. На любом устройстве указаны его технические характеристики. Для рассматриваемых нами устройств основными характеристиками считаются номинальный рабочий ток и номинальный ток утечки.

Если на корпусе прибора большими буквами указана только цифра (значение номинального тока). На нашей картинке это устройство класса ВД.-63.

Показывает цифру 16. Это означает, что устройство рассчитано на номинальный ток 16 (а). Если в начале надписи латинские буквы in, s или d, а затем идет цифра, то перед вами дифференциал. Например, у AVDT32 DIFAVTOMATA перед номинальным значением тока стоит буква «С», которая обозначает тип характеристик электромагнитного и теплового расцепителя .

Прочтите еще раз и запомните.Если написано «16а» - это Узо, номинальный ток которого должен быть не более 16 ампер. Если написано «C16», это дифрактомат, где буква «C» - характеристика расцепителя, «встроенного» в устройство, рассчитанного на номинальный ток 16a.

2. Схема электрическая, изображенная на приборе

На корпус любого исполнительного или защитного устройства производитель всегда наносит его принципиальную схему. У Узо и дифференциальной машины они действительно похожи.

Мы не будем сейчас перечислять все, что там изображено (это тема отдельной статьи), а лишь выделим основные отличия. Схема RCO представляет собой овал, который обозначает дифференциальный трансформатор - сердце устройства, реагирующего на токи утечки, и электромеханическое реле, замыкающее-размыкающее цепь, силовые контакты для подключения проводов и т. Д.

На схеме дифавтомата, кроме всех подобных элементов, отличительными являются обозначения теплового и электромагнитного расцепителя, реагирующих на ток перегрузки и короткое замыкание.

Следовательно, глядя на схему подключения, которая изображена на корпусе, вы теперь знаете, чем они отличаются. Если на схеме показан тепловой и электромагнитный расцепитель - это дифференциальный автомат. Это схема отличий УЗО от ратомата .

3. Название на корпусе прибора

Если вам, как простому потребителю, трудно вспомнить, чем отличается УЗО от раттомата , Сообщаем: зная о проблеме, которой посвящена статья, многие производители так что покупатели не Напутал, на корпусе специально написано название устройства.

На боковой поверхности корпуса написано УДО - переключатель дифференциальный. На боковой поверхности демпфирующего корпуса написано автоматическое реле дифференциального тока. Хотя такие надписи есть не на всех товарах, как правило, у российских производителей, и то на зарубежных изделиях такой маркировки я не встречал ни одного.

4. Аббревиатура надписи на приборе

В основном вопрос как отличить УЗО от роттомата Излагаются изделия иностранного производства.Если мы говорим об отечественной продукции, то здесь вопросов не возникает.

На таких аппаратах, как правило, русским языком написано, что это автомат Узо (ВД) или Дифф Авдт.

Напомню, что устройство защитного отключения (УЗО) теперь правильно называется Дифференциальными переключателями (ВД). Дифференциальный автомат - это автоматический дифференциальный выключатель (АВДТ).

Подводя итоги как отличить УЗО от ДИФАВТОМАТА

По ценовым параметрам УЗО и ДИФАВТОМАТА разные .Особенно это касается импортной продукции. Обычный дифавтомат немного дешевле Узо в комплекте с обычным автоматом.

Качество импортных устройств выше. Отечественный тоже неплох, но проигрывает по таким важным характеристикам, как время отклика, уступает надежности механических частей, элементарно уступает корпусам.

По надежности срабатывания эти два устройства не уступают друг другу.

Так как дифавтомат - устройство комбинированное, то из недостатков эксплуатации я бы отметил, что при его срабатывании сложно определить, что вызвало отключение: перегрузка, короткое замыкание или утечка тока.Правда, прибор развивается: некоторые диффузоры снабжены индикаторами дифференциальной токовой характеристики.

Положительным моментом AVDT является удобство монтажа: важно, чтобы электрик был затянут в тесную монтажную коробку на пару шурупов меньше. С другой стороны, это увеличивает надежность цепи: чем меньше соединений, тем лучше. Но если устройство сломается, оно подлежит полной замене.

В случае использования УЗО в паре с пулеметом процесс ремонта выглядит дешевле: меняют либо один элемент, либо другой.Это необходимо учитывать при проектировании сетей, учитывая риск определенных негативных событий и их возможную частоту.

Если трогать простые плоские схемы разводки, то принципиально не AVDT вы выбираете или Uzo + Automatic . Если говорить о большом частном доме, то нужно посмотреть, какие линии периферийны на роттомате (например, котельная или хозблок: там больше разных нагрузок, а значит - и риски больше), а какие пары УДО + автомат (линии освещения, группы розеток).

Вы можете разобраться в схемах реализации этих устройств, главное, чтобы вы понимали и запомнили, для чего это нужно.

Для большинства людей УзО и дифференциальный автомат, да и просто выключатель неотличимы и разницы не видят. Внешне очень похожи, надписи на корпусе почти такие же, есть кнопка тестирования и включения в работу, но все же это разные устройства и давайте разбираться, чем отличается УЗО от ратомата.В материале рассмотрим назначение обоих устройств и их принципиальные отличия по важным параметрам.

Понимание предназначения этих устройств и разницы между RCO отличается от помощи в выборе при проектировании электрической сети частного дома или квартиры.

Назначение устройства защитного отключения (УЗО)

Аппараты внешне похожи, но есть разница, так как они выполняют разные задачи.Устройство защитного отключения отслеживает ток, проходящий через него, и размыкает цепь ( запускает ), если после него происходит утечка. Максимальный ток утечки, при превышении которого сработает УЗО, указан на его корпусе ( от 10 мА до 500 мА ).

Возникновение дифференциального тока ( разница на входе и выходе УДО ) может происходить по разным причинам, например, неисправность бытовой техники или повреждение изоляции кабеля, в какой ее части начинается слить на землю.

Примечание! В месте утечки электрического тока при повреждении изоляции электропроводки температура провода повышается, что может привести к возгоранию и возгоранию.

Следует отметить, что в зданиях со старой электропроводкой пожары из-за возгорания электропроводки возникают довольно часто.

Для человека значение проходящего через него тока превышает 30 мА смертельно опасно. Поэтому в электрических панелях для защиты групп розеток установлена ​​цепь с отключением тока 10 мА или 30 мА .УРО с большим номиналом этого параметра ( например, 100 или 300 мА ) Вызывают пожар и нужны не для защиты человека, а для предотвращения возгорания в месте повреждения изоляции кабеля.

Важно понимать, что УЗО не защищает сеть от суперблоков, это ключевое его отличие от раттомата. В случае возникновения может сгореть, но не сработать ( все-таки, когда у ЦЗ нет утечки тока на землю ). Поэтому самостоятельно не применяется, а устанавливается.

Таким образом, основным назначением УЗО является защита от поражения человека электричеством (, если оно протечет через тело человека на землю ) и своевременное обесточивание участка сети с поврежденной изоляцией электропроводки.

Назначение дифференциального автомата

Дифференциальный автомат - универсальное устройство, совмещающее в себе функции автоматического выключателя и устройства защитного отключения. Это означает, что роттомат способен обеспечить защиту от короткого замыкания, перегрузки и утечки тока.

Размер диффузора для однофазной сети 220 В равен размеру Узо или двухполюсного выключателя ( два модуля ). Таким образом, они занимают одно и то же место местами, но дифференциальный автомат имеет помимо функций слежения за утечкой тока еще и работу по тепловой защите и превышению предельного тока. Поэтому при отсутствии места в электрощите дифавтомата вместо связки следует устанавливать автоматический выключатель УЗО +.

ДИФАВТОМАТ имеет две защиты (два типа срабатывания):

  1. электромагнитная;
  2. термический.

Электромагнитный расцепитель срабатывает, когда ток превышает номинальное значение определенное количество раз. Эта сумма зависит от типа дифференциальной машины.

Ссылка! Для типа «А» превышение номинала будет в 2-3 раза, «Б» - от 3 до 5, «С» - в 5-10 раз больше номинала, «D» - в 10-20 раз.

Это мгновенное значение тока, например, при коротком замыкании или при большом пусковом токе мощного электрооборудования.

Тепловая защита срабатывает, когда через автомат проходит ток, превышающий номинальное значение, определенное время. На этот раз вам нужно посмотреть на текущую характеристику конкретной машины. Чем больше избытка, тем быстрее выключится автомат.

Также стоит отметить, что стоимость роттомата существенно выше, чем у УЗО.

Отличия УЗО от дифференциального автомата

Разберемся подробно по индивидуальным техническим характеристикам, чем отличается УЗО от ДИФАВТОМАТА и как использовать преимущества каждого из них.

Отметим главное отличие в том, что он не защищает сеть от перегрузок и коротких замыканий. То есть высовывается исключительно индикатор, в котором контролируется утечка тока.

Если все электроприборы включены в сеть одновременно и создается преднамеренная перегрузка, устройство защиты не срабатывает, и дифференциальный автоматический выключатель мгновенно обесточивает сеть, не допуская возгорания и плавления изоляции.

Рассмотрим подробнее сами устройства и тогда станет понятно, как отличить УЗО от ратомата внешне:

  • маркировка номинального коммутируемого тока электромагнитного расцепителя - одно из ключевых отличий КРАСНОГО от РЭД. DiffaVatoma ( он есть только у ратомата ). На корпусе необходимо указать корпус (буквой - С16, С32) и ток утечки. Если указан только один параметр или без буквы, то это Узо - он указывает величину тока утечки и коммутационную способность контактов.
  • Электросхема
  • на приборе - Аналогичные схемы изображены на корпусе, на схеме РКО - это овал, обозначающий дифференциальный трансформатор и электромеханическое реле. В схеме второго устройства дополнительно приложены расцепители теплового и электромагнитного типа.
  • наименование сбоку на стороне устройства - применяется не на всех устройствах; Аббревиатура
  • на устройстве - на устройствах отечественных производителей, обозначенных ВД ( дифференциальный выключатель ) или АВДТ (дифференциальный токовый выключатель ).

Важно отметить, что надежность спускового крючка различается мало, основные отличия заключаются во времени срабатывания и функционирования спецвыпусков двух типов в блоке диффузора. Минус последнего - невозможность определить, что стало причиной срабатывания: перегрузка сети, короткое замыкание или утечка.

Достоинством AVDT является совмещение двух устройств в его корпусе. В распредвале появляется дополнительное место для однополюсной машины.Однако в случае поломки потребуется полная замена. Устройство защитного отключения занимает два места, так как необходимо подключать его в комплекте с машиной. Такое оборудование упрощает процесс ремонта в случае выхода из строя - замене подлежит только один элемент.

Какой прибор лучше выбрать

Совсем не то, что устанавливать не принципиально - дифавтомат или отдельный УзО с автоматом вопрос будет только о свободном месте в щите.Главное правильно и значение тока утечки исходя из сечения и материала кабеля, а также всей системы в целом.

Вот несколько моделей, зарекомендовавших себя среди пользователей:

  • Legrand в электронно-механической или электронной модификациях;
  • Schneider Electric - имеют множество преимуществ, универсальны;
  • ABB - мгновенное отключение при коротком замыкании;
  • IEK кровяное давление 12 - сохраняет работоспособность при снижении напряжения электрической сети до 50 В;
  • EKF AD 32 - часто используется для подключения бойлеров на кухне и в ванной.

Итак, отличий между двумя устройствами действительно есть, как технически, так и внешне. Можно собрать рабочую схему с обоими вариантами, но выбор остается за проектировщиком электрической сети дома или квартиры.

Прежде чем приступить к объяснениям, тем не менее, различаются между собой и DIFAVTOMAT, необходимо расшифровать, что подразумевается под этими устройствами. Итак, RCO - это устройство защитного отключения, а дифавтомат декодируется как дифференциальный выключатель.Те. УЗО защищает нас от электрического тока, а дифавтомат используется для защиты кабелей, проводов и электрооборудования от недопустимых токов - короткого замыкания и перегрузки. Так что же представляют собой эти устройства и чем они отличаются?

Определение

Узо. - Устройство электрической защиты, оснащенное модулем для определения разности токов, проходящих через это устройство. Другими словами, когда дифференциальный ток превышает какое-то заданное значение, контакты размыкаются.УДО обычно состоит из отдельных элементов, которые выполняют обнаружение, измерение (сравнение с заданным показателем) дифференциального тока и замыкание / размыкание электрической цепи (разъединителя) и не содержит компонентов, обеспечивающих электропроводку соединенных цепей или самого устройства. .

ДиффАвтомат - Это УзО и автоматический выключатель, установленные в общем корпусе. ДИФАВТОМАТ используется для защиты электропроводки от утечки тока (соответствует функциям УДО) и для защиты электропроводки от КЗ и перегрузок.Расположение в диффузоре модуля тепловой защиты и сверхтока гарантирует безопасность подключенной электрической цепи и самого устройства. Таким образом, роттомат обеспечивает комплексную защиту, как самого себя и оборудования, так и защищенную цепь.

Отличие

УЗО отличается от роттомата тем, что не защищает цепь и нагрузку, а также себя от токов КЗ и превышенных из-за перегрузки по току. УЗО, в отличие от дифференциальной машины, представляет собой устройство, которое защищает нагрузку и цепь только при возникновении тока утечки.Следовательно, UDO, как и любое устройство, включенное в сеть, требует обязательной защиты. Он может быть снабжен автоматом, установленным последовательно от УЗО. В результате автоматический выключатель защитит как цепь, так и RCO от перегрузок и CW. Те. В таких ситуациях автомат отключит цепь питания. В свою очередь, RCO защитит электрическую цепь и включенную нагрузку сразу после Узо (отключит питание). UzO - это модуль, задающий ток утечки и исполнительный механизм в виде силового реле.

Современный роттомат - это сборка, состоящая из дифференциальной защиты и автоматического выключателя. Помимо модуля определения утечки и реле мощности, дипаптомат обычно содержит электромагнитный и тепловой расцепители.

Выводы Сайт

  1. Стандартное УЗО, в отличие от штатного дифференциального автомата, защищает нагрузку и цепь только при появлении тока утечки.
  2. ДИФАВТОМАТ используется для защиты от утечки электрической цепи (аналогично УЗО) и, кроме того, для защиты от CW и перегрузок проводки.
  3. RCO оснащен только модулем для определения разницы между токами и силовыми реле.
  4. Дифференциальный автомат состоит из Uzo, автоматического выключателя и обычно включает электромагнитные и тепловые расцепители.
  5. Использование УЗО и ДИФАВТОМАТОМАТОВ в каждом случае зависит как от электрической схемы и источника питания, так и от защищаемого устройства, электрочашей или размера и технических характеристик помещения.
  6. Стоимость дифтатомата обычно выше стоимости УЗО.

Одной из важных составляющих безопасности жизнедеятельности является безопасность жилья. Особенно это касается домашней электропроводки - объекта повышенной опасности. Поскольку современные квартиры оснащены приличным арсеналом различных бытовых электроприборов, расход электроэнергии в квартире довольно большой. Соответственно увеличивается нагрузка на электрический кабель.

Зачем нужны защитные инвалиды

Известно, что любой материал исчерпан и приходит в негодность.Со временем теряются изоляционные свойства как домашней электропроводки, так и электропроводки внутренних электроприборов. Возникающая утечка электричества, проводов, окисления может привести к самым непредсказуемым последствиям.

Также не исключены короткие замыкания из-за неисправности домашней электропроводки или электроприборов либо по неосторожности.

Из-за набора применяемых электроприборов, в том числе с большой потребляемой мощностью, часто происходит перегрев электропроводки бытовой электросети.

При отсутствии защитных устройств все эти факторы могут привести к непоправимой беде или ущербу.

Чтобы обезопасить себя от неприятностей, необходимо установить электротаблицы: дифавтомат (дифференциальный автомат) или Узо (устройство защитного отключения).

Перед тем, как выбрать, какое защитное устройство будет установлено, следует понимать, что они представляют собой, как они работают, поскольку УЗО отличается от дифференциального автомата, что предпочтительнее, поскольку разница между УЗО и дипаптоматом значительна.

Защитно-отключающее устройство (УЗО)

Это устройство предназначено для выравнивания силы тока, идущего к электрическому устройству, с током, исходящим от электрического устройства (на нейтрали), разница между ними определяет утечку от источника питания. Когда разница достигает значения, несовместимого с жизнью человека (30 мА), прибор отключает напряжение. В результате практически мгновенного срабатывания устройства дифференциальный ток, который проходит через неисправную изоляцию или через тело человека, не имеет значительных повреждений.

УЗО не только защищает человека от поражения электрическим током, но и предотвращает возгорание проводки из-за ее перегрева и неисправности, нарушения целостности в результате механических, температурных воздействий, старения изоляции проводов.

Как это работает? Предположим, что изоляция фазного провода повреждена внутри изоляции. Если человек, стоящий на мокром полу, прикоснется к корпусу стиральной машины, UDO отключит напряжение в одно и то же время, определив, что ток в настоящее время вернулся в нейтраль к устройству защитного отключения, то есть , входящий и исходящий токи разные.

RCO поможет в следующей ситуации: например, при сверлении стены упорной босой ногой на батарею отопления, вводя провод фазной разводки. Электрическая цепь «Дрель - тело человека - аккумулятор» способна останавливать сердце или дыхание. Но при наличии УЗО он сразу «определит», что часть тока не вернулась (та, которая, пройдя через человека, ушла в батарею). В этом случае напряжение также будет отключено мгновенно.Даже если он получит удар током, то не такой большой силы, как могло бы быть.

В отсутствие UDO любая из этих причин может причинить вред жизни. Однако не во всех случаях УЗО может помочь. Например, если домашняя проводка старая, приснилось. В этой ситуации УЗО будет работать постоянно и отключать электричество из-за постоянных утечек из-за неисправной проводки, что доставит больше неприятностей, чем использования. Поэтому в такой ситуации предпочтительнее устанавливать точку Узо, то есть устанавливать розетки со встроенным УзО.

Дифференциальный выключатель

Роттомат отличается тем, что это устройство одновременно работает и как выключатель, и как устройство защитного отключения.

DIFAAVTOMAT предназначен для защиты от поражения электрическим током при подключении к токоведущим частям электроприборов или при возникновении дифференциального тока.

В таких ситуациях дифференциальный автомат тоже может, как и УДО, моментально сработал, отключает напряжение в сети.

Кроме того, DIFAVTOMAT выполняет функции по защите электропроводки от коротких замыканий и перегрузок. Это связано с тем, что дифавтомат по конструкции аналогичен обычному автоматическому выключателю - он содержит два расцепителя:

  • Тепловой расцепитель, отключает линию питания в случае перегрузки сети.
  • Электромагнитный расцепитель, срабатывающий при коротком замыкании.

Как все это работает?

  1. Также, как и Uzo, DIFAVTOMAT обнаруживает дифференциальный ток.Работает аналогично рассмотренным выше случаям (примеры со стиральной машиной и сверлильной стенкой).
  2. Срабатывание электромагнитного расцепителя. Допустим, ребенок навалил в розетку что-то токопроводящее, например, шпильку, или из-за неисправности изоляции произошел фазный и нулевой провода в домашней сети или электроприборах. В обоих случаях электромагнитный расцепитель сработает в результате короткого замыкания.
  3. Срабатывание теплового расцепителя. Допустим, установлен дифавтомат номиналом 16а.Включено несколько электроприборов, суммарная мощность которых значительно превышает допустимую, например, обогреватель на 2 киловатта, чайник и утюг. Из-за нагрева проводов сработает тепловая защита, сразу отключится электричество.

Чем отличается УЗО от раттомата

Для владельцев жилья иногда не играет роли, которую они устанавливают: УЗО или ДИФАВТОМАТ. Однако, поскольку мы сильно разбираем их свойства и назначение, разница между УЗО и дифтоматом существенна и от того, что выбрать, зависит уровень жизни и безопасности жилья.

Функциональное отличие УЗО от дифференциала машины

  1. Основная функция устройства защитного отключения заключается в выявлении в сети дифференциального тока - тока утечки. При возникновении такой ситуации в первую очередь может пострадать человек, задевший металлический корпус или детали поврежденной техники. Также при появлении дифференциального тока может нагреваться изоляция электропроводки, и это одна из самых частых причин, из-за которых возникают бытовые пожары и возгорания.Присутствие UMO способно предупредить неприятности в этих условиях.
  2. Дифференциальный автомат одновременно выполняет функции и выключателя-выключателя, и ранее рассмотренного УЗО. То есть функционал дифатомата значительно шире: защита электросети от коротких замыканий, перегрузок и последствий возникновения дифференциального тока.

Таким образом, спектр действий дифференциального автомата значительно шире, чем узконаправленное действие УЗО.

Выбирая, что и где именно устанавливать, следует помнить, что УЗО в отличие от дифференциального, не рассчитано на обнаружение перегрузки и короткого замыкания. Некоторые ошибочно считают, что установка УЗО, они от всего защищены, совершенно неправильно.

Как визуально отличить УЗО от DIFAVTOMATA

На первый взгляд оба устройства очень похожи друг на друга: аналогично корпусу, есть переключатель, кнопка «тест», схема изображена на корпусе.Но при внимательном рассмотрении можно обнаружить разницу между Узо и Диффантоматом: различаются схемы, разные цифры, буквенно-цифровые обозначения тоже различаются.

Один из способов визуально отличить устройства - это текущая маркировка.

Маркировка в амперах, например 16а, указывается на корпусе УДО. Это означает номинальный ток 16А, который рассчитывается устройством. Если в начале надписи буквы in, s или d, а затем цифра, то это дифференциальный автомат.

Что лучше: УЗО или ДИФАВТОМАТ? Ознакомившись с основными характеристиками, выбор, конечно же, будет сделан в пользу дифференциального автомата. Это оптимально, если в доме простая схема электропроводки. Если у вас большой частный дом со сложной схемой разводки с множеством проводов проводов, рассчитанный на большие нагрузки, то лучше использовать УЗО и автоматический выключатель в комплексе, который устанавливается отдельно на каждом из имеющихся группы.

Квартира какого размера мне нужна?

Вам есть о чем подумать, поэтому легко забегать вперед.Вы начали определять свое идеальное местоположение, необходимые меры безопасности и многое другое. Прежде чем приступить к чему-либо или пойти дальше, подумайте о том, какой размер квартиры подходит вам. Стоит ли смотреть таунхаусы в аренду? А как насчет двухкомнатных квартир в аренду, а может, и двухкомнатных?

Простой ответ - однозначного ответа нет. Ваши потребности являются вашими собственными, но понимание их имеет решающее значение.

Каков ваш бюджет?

Ваш бюджет может быть решающим фактором при выборе квартиры, которая вам подходит.Квартиры с двумя спальнями в менее безопасном районе могут быть дешевле, чем квартиры-студии в большой части города. Это не значит, что квартира с двумя спальнями вам подходит. Вы должны ценить свою безопасность больше, чем размер вашей квартиры.

Во второй главе вы читаете об инструментах составления бюджета и нескольких правилах определения бюджета, который подходит именно вам. Найдите время, чтобы просмотреть их еще раз, если вы все еще думаете, что вы можете себе позволить. Этот шаг нельзя упускать из виду.Как только вы узнаете, что можете себе позволить, вы лучше поймете, какой размер квартиры вам следует рассмотреть.

Каково ваше жизненное положение?

Если вы переезжаете в квартиру самостоятельно, ваши потребности будут сильно отличаться от тех, кто переезжает в квартиру с семьей или даже с соседом по комнате.

Возможно, ваша квартира не станет вашим домом навсегда, но вы должны планировать, что в ближайшем будущем вам будет комфортно в ней. Переезд - это стресс, и это серьезное мероприятие, поэтому лучше всего делать это как можно реже.Выбор дома или квартиры для сдачи в аренду, которые подойдут даже при изменении ваших планов, может быть выгодным, если вы можете себе это позволить.

Во время поиска найдите время, чтобы понять различные макеты и понять, что лучше всего для вас:

  • Квартиры-студии: Квартиры-студии иногда называют экономичными или холостяцкими квартирами. Как правило, они меньше других квартир и предлагают жилую площадь 300-600 квадратных футов. Хотя они обычно удобны только для одного человека или пары, зачастую они самые доступные.
  • Апартаменты с 1 спальней: И снова апартаменты с одной спальней лучше всего подходят для одного человека или пары. Скорее всего, в них есть одна ванная комната и полноразмерная кухня, которая может быть отдельной или включенной в жилое пространство. У них обычно есть сопутствующее жилое пространство, которое дает больше места, чем однокомнатная квартира.
  • Апартаменты с 2 спальнями: Квартиры с двумя спальнями, как правило, наиболее популярны. В каждой из двух спален должен быть шкаф и отдельный выход из жилого помещения.У них может быть одна или несколько ванных комнат. Если вы планируете жить самостоятельно, но хотели бы иметь комнату для гостей или офис, или если вы будете жить в одном доме с соседом по комнате, это может быть наиболее практичным вариантом.
  • Таунхаусы: Таунхаусы создают более «домашнюю» атмосферу, чем апартаменты, с отдельным входом под открытым небом и двухэтажным жилым пространством. Иногда в таунхаусе может быть законченное или незаконченное подвальное помещение и туалетная комната. Таунхаусы часто дороже, чем дома меньшего размера, но они могут лучше подходить для семей или нескольких соседей по комнате, планирующих делить жилое пространство.

Каковы ваши приоритеты?

Размышляя о различных вариантах аренды, вы должны помнить о своих приоритетах.

Помните, что количество жильцов, с которыми вы будете снимать дом, не должно быть вашим единственным соображением. Другие вопросы, которые следует рассмотреть, включают:

  • Как часто вы будете развлекаться?
  • Примете ли вы гостей на ночь или загородную семью?
  • Сколько места для хранения вам понадобится? Готовы ли вы арендовать складское помещение в случае необходимости?
  • Сколько времени вы можете потратить на уборку? Дополнительные спальни и ванные комнаты требуют больше времени.

При поиске своего первого дома для сдачи в аренду учитывайте эти факторы, а также любые другие личные потребности, прежде чем принимать окончательное решение.

Электронный или электромеханический выключатель. Электромеханическое и электронное УЗО для квартиры, что лучше? Отличия в эксплуатации

Для защиты от утечек тока используются дифференциальные токовые выключатели или устройства защитного отключения (УЗО).В каждой новой квартире, новом доме это устройство становится необходимым оборудованием.

Однако устройства с принципиально иной внутренней конструкцией, определяющей надежность всего УЗО, могут продаваться под общим названием. Конструкция может иметь различное расположение рычагов и кнопок управления, иметь стандартные или расширенные варианты подключения шин и проводов, но принципиальное значение имеет конструкция УЗО выпуска ... Он может быть электромеханическим или электронным.Только как сразу отличить электромеханическое УЗО от электронного? Этот вопрос требует подробного рассмотрения.

Чем отличается электромеханическое УЗО от электронного
УЗО и дифавтоматы

(это УЗО и автоматический выключатель в одном корпусе) по своему внутреннему устройству делятся на два типа: электромеханические и электронные ... Это никак не влияет на рабочие параметры и характеристики. Многие сразу задаются вопросом: а в чем между ними разница? И разница есть, и важная: УЗО электромеханического типа сработает в любом случае, если в поврежденном месте появится ток утечки, вне зависимости от напряжения в сети или нет... Основным рабочим модулем электромеханического УЗО является дифференциальный трансформатор (тороидальный сердечник с обмотками). Если в поврежденном месте происходит утечка, то во вторичной обмотке этого трансформатора появляется напряжение, которое включает поляризованное реле, что в свою очередь приводит к срабатыванию механизма отключения.

Электронные УЗО срабатывают при наличии утечки тока в зоне повреждения и только при наличии сетевого напряжения. То есть для полноценной работы устройству остаточного тока электронного типа требуется внешний источник питания.Это связано с тем, что основным рабочим модулем электронных УЗО является электронная плата с усилителем. И эта плата не будет работать без внешнего источника питания.

Откуда источник питания? Внутри УЗО нет батареек или аккумуляторов. А напряжение для питания электронной платы с усилителем идет от внешней сети. Есть сеть 220В, и появилась утечка тока - УЗО сработает! Если в сети нет напряжения, защитное устройство не сработает.

Итак, для работы электромеханического УЗО нужна только утечка тока, для электронного УЗО требуется утечка тока и напряжения в сети.


На фото слева - УЗО Hager с электромеханическим расцепителем, справа - УЗО с электронным расцепителем.

Насколько важно, чтобы защитное устройство оставалось работоспособным при отсутствии напряжения? Уверен, многие пользователи ответят примерно так: при наличии напряжения в сети электронное УЗО сработает.Если в сети нет напряжения, то зачем ему вообще работать, ведь в сети нет напряжения, то брать ток утечки негде. А какие вы знаете чрезвычайные ситуации, когда может исчезнуть напряжение в доме или квартире или, как говорят в народе, «нет света»? Это может быть авария на подходящей к дому линии, это могут быть ремонтные работы электросетей, а может быть другая очень распространенная проблема - прогорание нулевого провода в доске пола. Все оборудование будет без признаков жизни, все сигнальные устройства (сигнальные лампы, если есть) укажут, что в сети нет напряжения.Однако фаза никуда не делась! Остается опасность поражения электрическим током. Представьте, что в такой ситуации произошло повреждение изоляции внутри стиральной машины, фаза попала в корпус. Если в этот момент прикоснуться к корпусу станка, произойдет течь и УЗО должно сработать. Но точно электронный УЗО не подойдет, так как на его электронную плату с усилителем приходит только "фаза" без нуля, питания нет, поэтому электронная плата не будет фиксировать результирующий ток утечки, импульс отключения будет не будет отправлен на механизм отключения, и УЗО не отключится.Для человека такая ситуация крайне опасна. Поэтому, как ни печально, при появлении тока утечки в этой ситуации электронное УЗО не сработает.

Еще одна распространенная проблема - скачки напряжения. Конечно, сейчас многие устанавливают реле напряжения для защиты, но не у всех они есть. Что такое скачки напряжения - это отклонение от номинала. То есть вместо 220 Вольт в вашей розетке может появиться 170 Вольт или 260 Вольт, а еще хуже - 380 Вольт. Повышенное напряжение опасно для электронного оборудования, которым фактически оснащены электронные УЗО и электронные дифференциальные автоматические устройства.Скачки напряжения могут повредить электронную плату с усилителем. Внешне все будет выглядеть целым и невредимым, но при возникновении утечки тока ситуация может стать плачевной для человека - из-за поврежденных электронных компонентов УЗО не отреагирует на утечку.

Вы можете не знать, что внутренняя начинка защитного устройства вышла из строя. Поэтому необходимо периодически проверять работу УЗО кнопкой «ТЕСТ». Специалисты рекомендуют проводить эту проверку не реже одного раза в месяц.

Итак, в электросети могут возникать различные аварийные ситуации, при которых электронные УЗО или диффавтоматика могут потерять свои защитные функции. Вышеуказанные проблемы не опасны для электромеханических защитных устройств. , поскольку для работы им не требуется внешний источник питания. Будет ли напряжение в сети или нет, электромеханическое УЗО (RCBO) сработает в любом случае при наличии утечки тока в сети.

Как отличить электромеханическое УЗО от электронного

Внешне эти два устройства очень похожи и многие пользователи, не задумываясь, покупают их без разбора в магазине, даже не зная об особенностях.Чтобы понять, какое устройство дифференциального тока перед вами является электронным или электромеханическим, необходимо уметь различать их. Вы думаете, что это под силу только профессионалам? Но уверяю, это не так, ничего сложного здесь нет.

Обратите внимание на схему на корпусе УЗО

Самый простой и надежный способ - изучить схему, изображенную на корпусе УЗО. Электрическая схема применяется к любому защитному устройству. Между показанными схемами электромеханического УЗО и электронного есть небольшие различия.

На схеме электромеханического УЗО или дифавтомата изображен дифференциальный трансформатор (через который «продета» фаза и ноль), вторичная обмотка этого трансформатора, а также поляризованное реле, подключенное к вторичной обмотке. Поляризованное реле уже действует непосредственно на механизм отключения. Все это показано на схеме. Вам просто нужно понять, какой цифрой обозначается каждый из описанных выше элементов. Например, электромеханическое УЗО европейского производителя HAGER:


Дифференциальный трансформатор обозначается прямоугольником (иногда овалом) вокруг фазного и нулевого проводов.От него отходит виток вторичной обмотки, которая подключена к поляризованному реле. На схеме поляризованное реле обозначено прямоугольником или квадратом. Реле механически связано с триггером отключения.


Здесь также указана кнопка ТЕСТ с собственным сопротивлением (сопротивление позволяет создать утечку в 30 мА, безопасный порог для жизни человека). Как видите, в электромеханическом УЗО нет электронных плат и усилителей. Конструкция состоит из одного механика.

Теперь рассмотрим электронное УЗО. Например, электронный дифавтомат 16А, 220В, с током утечки 30 мА.


Как видно из схемы, на корпусе электронного дифавтомата практически все обозначено как на электромеханическом защитном устройстве.


Но, если присмотреться, можно увидеть, что между дифференциальным трансформатором и поляризованным реле есть дополнительный элемент в виде прямоугольника с буквой «А», обозначение I>.Это та же электронная плата с усилителем. Кроме того, вы можете видеть, что к этой плате подходят два провода «фаза» и «ноль» (обозначены на рисунке зеленым цветом ниже). Это как раз тот внешний источник питания, который необходим для полноценной работы данного типа УЗО. Не будет блока питания, и УЗО работать не будет. Независимо от того, есть утечка или нет.


Итак, для работы электромеханического УЗО нужна только утечка тока, для электронного УЗО требуется утечка тока и напряжения в сети.Настоятельно рекомендуем приобрести УЗО или диффузионный автомат электромеханического типа.

Здравствуйте, дорогие гости и читатели сайта «Записки электрика».

Итак, в одной из групп квартир произошел нулевой разрыв. При этом в посудомоечной машине произошла неисправность в виде замыкания фазы на ее корпус, т.е. опасный для жизни потенциал «вышел» на токопроводящий корпус машины. Если в такой ситуации человек (не дай Бог) прикоснется к корпусу станка, то электронный дифавтомат не заработает из-за отсутствия питания его внутренней цепи, и человек получит поражение электрическим током.

Прочтите следующие статьи о последствиях поражения электрическим током:

Конечно, вероятность появления вышеуказанного примера очень мала. Необходимо, чтобы в один момент ноль тоже оборвался, и в электрическом приборе замкнулась фаза на корпус, но все же это нужно учитывать.

Продолжим сравнение. Электромеханические устройства имеют более простую и надежную конструкцию. Но для электронных устройств конструкция более сложная и вероятность ее выхода из строя намного больше, например, когда могут выйти из строя полупроводниковые элементы или микросхема.

Что выбрать? Электронное УЗО или электромеханическое?

Отсюда напрашивается логический вывод, что электронные УЗО и дифавтоматы менее надежны по сравнению с электромеханическими. Но они не менее распространены, так как по стоимости ниже электромеханических. Тем не менее, я рекомендую всем подобным устройствам использовать электромеханические УЗО и дифавтоматы.

В настоящее время электронные дифавтоматы оснащены функцией защиты от перенапряжения, т.е.е. если напряжение на его выводах превысит 240 (В), он автоматически выключится. Примером такого дифавтомата может быть АВДТ-63М от EKF. Но лично для защиты от перенапряжения рекомендую использовать специально разработанные для этого устройства, например, и.

Как отличить электромеханическое УЗО от электронного?

Как отличить электромеханическое УЗО от электронного? Это довольно частый вопрос, который мне задают не только читатели сайта, но и обычные горожане, и даже коллеги-электрики.К сожалению, большинство продавцов в магазинах и торговых центрах также не знают ответа на этот вопрос.

Так что есть несколько способов. Обратите внимание, что все вышеперечисленные способы выполняются с устройствами, отключенными от сети.

1. Схема на корпусе УЗО

Самый первый, но не самый простой способ - рассмотреть схему, изображенную на корпусе УЗО.

Для электромеханических УЗО на схеме показан дифференциальный трансформатор, вторичная обмотка которого напрямую подключена к поляризованному реле.Реле обычно обозначается прямоугольником или квадратом. Пунктирная линия от него - механическое соединение с триггером УЗО. На схеме отсутствуют соединения (линии) с сетевым напряжением.

Вот, например, УЗО электромеханическое ВД1-63 16 (А), 30 (мА) от ИЭК.

Еще один пример электромеханического УЗО VD1-63 16 (А), 30 (мА) от TDM.

Как видите, схемы абсолютно одинаковые.

Для электронных УЗО на схеме всегда изображена плата с усилителем в виде треугольника (это условное обозначение усилителей по ГОСТу). Также вы увидите линии, по которым берется питание для этой платы: от фазы и нуля.

Вот, например, электронный дифавтомат AVDT32 C16, 30 (мА) от IEK.

Также на всех схемах изображена кнопка «Тест» и схема ее подключения.

Боюсь, что первый способ отличить один тип устройства от другого не совсем прост, и без должного опыта легко ошибиться. Поэтому предлагаю перейти к следующим методам, которые дадут 100% верный результат.

2. Тест батареи

Для этого метода требуются батарейки, или, проще говоря, батарейки. Можно использовать хоть пальчиковый «АА» 1,5 (В), хоть R14 1,5 (В), хоть «Корона» 9 (В), в общем любые батарейки, которые найдешь под рукой - только для того, чтобы они были заряжены...

Включите УЗО или дифавтомат. Подключим два провода к одному из его полюсов. Например, один провод к входу (1), а другой провод к выходу (2) того же полюса.

Затем подключаем эти два провода к клеммам АКБ: «+» к клемме (1), «-» к клемме (2).

Когда провода замкнуты на клеммы батареи, ток разряда батареи начинает течь через замкнутые полюсные контакты.Во вторичной цепи дифференциального трансформатора индуцируется импульсный ток, который запускает поляризованное реле. Реле действует на триггер и УЗО отключается.

Если УЗО выключилось, значит оно электромеханическое, если не выключилось, то поменяйте полярность АКБ и повторите проверку.

Если на этот раз выключить УЗО, то оно электромеханическое, если еще раз не выключилось, то оно электронное и не работает из-за отсутствия напряжения на плате усилителя.

3. Постоянный магнит

Возьмите постоянный магнит средних размеров и поднесите его к корпусу УЗО или дифавтомата.

Естественно УЗО должно быть включено. Слегка проведите магнитом по передней панели и по бокам корпуса.

Если работает УЗО, то электромеханическое, если нет, то электронное.

По традиции посмотрите видео по материалу этой статьи:

П.С. Это все.Надеюсь, эта статья будет вам полезна. Спасибо за внимание.

УЗО (устройство защитного отключения) Это электроустановочное изделие, предназначенное для отключения подачи электричества в проводку в случае утечки тока в случае нарушения изоляции проводов или электроприборов.

УЗО, в отличие от автоматического выключателя, предназначено исключительно для защиты человека от поражения электрическим током, предотвращения возгорания и не принимает непосредственного участия в работе электроприборов.УЗО не защищает от короткого замыкания в проводке и в случае прикосновения человека к фазному и нулевому проводам.

На фото изображено двухпроводное устройство защитного отключения типа ВД1-63, предназначенное для работы в однофазной сети переменного тока 220 В и рассчитанное на ток защиты 30 мА. УЗО с такими характеристиками подходит для установки в подъезде практически любой квартирной электропроводки.

Ассортимент монтажных изделий включает комбинированные, в одном корпусе которых встроены УЗО и автоматический выключатель.Такое устройство называется выключателем дифференциального тока со встроенной максимальной токовой защитой. На фото представлен внешний вид модели RCBO32, рассчитанной на ток защиты электропроводки 16 А и защиту человека на 30 мА. Но такие устройства защиты не получили широкого распространения из-за их дороговизны.

Кроме того, в случае отключения сложно определить, является ли неисправность коротким замыканием или утечкой тока.

Как выбрать УЗО

Выбрать УЗО для квартирной проводки или дома для домашнего электрика не составит труда. Подойдет любое однофазное УЗО, рассчитанное на рабочий ток равный току защиты автоматического выключателя и ток утечки 30 мА ... Фотография такого УЗО дана в начале статьи.

Какой тип УЗО лучше всего подходит для квартиры


электромеханическое или электронное УЗО

выпускаются в двух исполнениях - электромеханическом и электронном. Для правильного выбора нужно сравнить их технические характеристики.

Сравнительная таблица характеристик электромеханического и электронного УЗО
Характеристика УЗО электромеханическое УЗО электронное
Цена низкая высокая
Конструкция сложная простая
Надежность высокая низкая
Допуск рабочего тока высокий низкий
Эффективность при обрыве нулевого провода или при падении напряжения сети ниже допустимого сохраняется не работает
Устойчивость к скачкам перенапряжения в сети высокая низкая
размеры большие во много раз меньше

Как видно из таблицы, если нет ограничений по габаритным размерам, нужно выбирать УЗО электромеханическое.Электронное УЗО незаменимо при установке на отдельный электроприбор, например, в розетку или удлинитель.

Основные технические характеристики УЗО

Требования к техническим характеристикам УЗО установлены ГОСТ Р 51326.1-99 (МЭК 61008-1-96) «Автоматические выключатели дифференциального тока бытового и аналогичного назначения без встроенной максимальной токовой защиты».

Для желающих сделать более осознанный выбор я свел в таблицу все основные технические характеристики УЗО.

Таблица основных технических характеристик УЗО
Признак Обозначение Количество Примечание
Рабочее напряжение IN 220, 380 Для однофазной домашней сети УЗО устанавливается на напряжение 220 В, для трехфазной сети - на 380 В
Количество фаз 1, 3 Указывается в паспорте
Ток утечки срабатывания, I∆n мА 5 В ПУЭ нет инструкции по установке, но ее можно найти в рекомендациях по применению электроприборов, например, теплых полов
10 Предназначен для подключения розеток, установленных в ванных, кухнях, детских комнатах и ​​бытовой техники, установленной на земле
30 Универсальный, подходит для любого дома или квартиры
100, 300 Применяется в промышленности, иногда устанавливается на вводе электропроводки в корпус для повышения пожарной безопасности
Максимальный ток нагрузки, In AND 6-125 Должен быть равен или превышать ток автоматического выключателя, установленного после УЗО
Максимальный коммутируемый ток, Im AND 500 Должен быть в 10 раз больше максимального тока нагрузки
Ток короткого замыкания, Inc кА 3-10 Максимальный ток, который может выдержать УЗО кратковременно в случае короткого замыкания в проводке
Время отключения мс Время, по истечении которого при превышении допустимого тока утечки УЗО должно отключать нагрузку
Периодичность проверок месяц 1 Для простой проверки просто нажмите кнопку «Проверка УЗО».Для диагностики времени отклика требуется специальный прибор
Рабочая температура ° C минус 25 - +40 Рабочая температура, при которой разрешена работа УЗО
Конструктивные характеристики Электромеханические Более надежные, дешевые, но более крупные электронные УЗО
Электронные Современные УЗО, дорогие, малогабаритные
Тип формы рабочего тока AS Отключение при медленном или резком нарастании синусоидального тока утечки
AND Срабатывает, если синусоидальный или пульсирующий постоянный ток утечки увеличивается медленно или резко
IN Срабатывает, если синусоидальный, пульсирующий постоянный или постоянный ток утечки увеличивается медленно или резко
Способ установки Предназначен для монтажа на DIN-рейку в щите Предназначен для установки в электрощитах квартир и домов
Встраивается в розетку Устанавливается для защиты отдельного электрического устройства или, в случае старой электропроводки, для предотвращения ложных тревог из-за естественных токов утечки
В виде переходника, вставляемого в розетку
Удлинитель
Устанавливается на шнур питания электроприбора

На лицевой стороне УЗО всегда есть маркировка с основными техническими характеристиками.Расшифровка буквенно-цифрового обозначения показана на чертеже.

При выборе УЗО главное обращать внимание на напряжение, рабочий ток и ток утечки. Остальные параметры имеют второстепенное значение.

Электрическая схема подключения УЗО в панели приборов

УЗО в щитке четвертной разводки подключается сразу после счетчика в разрыв между нулевым и фазным проводами, идущими к выключателям.

Провода от счетчика подключаются поверх УЗО. Фазный провод L - к левому контакту, а ноль N - к правому. Провода, идущие к машинам, подключаются к нижним клеммам в такой же последовательности. Желто-зеленый заземлитель прокладывается в обход УЗО.

Устройство и принцип работы УЗО

При включенном УЗО (рычаг поднят вверх) через него подается напряжение питания на выключатели в проводке.Если включен потребитель электроэнергии, то по нейтральному и фазному проводам течет ток.

В УЗО провода проходят через дифференциальный кольцевой трансформатор, и когда через них протекает ток, в его магнитной цепи возбуждается магнитное поле. Если утечки нет, то токи в фазном и нулевом проводах равны и текут в противоположных направлениях. Следовательно, создаваемые ими магнитные поля имеют противоположную полярность и взаимно компенсируются. В этом случае по закону Кирхгофа ЭДС не возникает в дополнительной обмотке трансформатора, независимо от тока, протекающего по ней в нагрузку.

Принцип работы УЗО электромеханического

В том случае, если из-за нарушения изоляции бытового электроприбора по фазовому проводу протекает ток, больший, чем через фазный провод, в магнитопроводе трансформатора возникает магнитное поле. Если разность токов превышает I∆n, то в дополнительной обмотке индуцируется ЭДС достаточной величины для отключения УЗО и отключения питания проводки.

В электромеханическом УЗО к дополнительной обмотке трансформатора подключен электромагнит, соленоид которого механически связан с механизмом расцепления. Когда в обмотке возникает заданное значение ЭДС, соленоид втягивается и тем самым, воздействуя на механизм расцепления, размыкает контакты. Подача питания на проводку прекращается.

Принцип работы УЗО электронного

По внешнему виду стандартное электронное УЗО ничем не отличается от электромеханического и отличить их можно только по маркировке или схеме, нанесенной на корпус.Принцип действия обоих типов УЗО одинаков, разница заключается в измерительном приборе. В электронике вместо электромагнита установлена ​​электронная схема в виде порогового компаратора с усилителем и реле.

При превышении разности токов I∆n, протекающих по фазному и нулевому проводам, напряжение подается с усилителя на реле. Он срабатывает и УЗО перестает подавать напряжение на проводку.

Установка УЗО в экран на DIN-рейке

В стеновых панелях или коробках УЗО, как и другие монтажные электрические устройства, монтируются на DIN-рейку, ее также часто называют монтажной рейкой.Это металлическая пластина шириной 35 мм, изогнутая таким образом, что ее продольные края приподняты. Согласно ГОСТ Р МЭК 60715-2003 «Аппаратура распределения и управления низковольтная. Установка и крепление на рельсах электрооборудования в низковольтных комплектных распределительных и управляющих устройствах » с обозначением Т35 .


Этот способ крепления не требует дополнительных креплений и позволяет быстро как установить УЗО, так и снять его для профилактики, проверки или замены.На фото показаны DIN-рейки старого образца, когда они были профилем из алюминиевого сплава.


DIN-рейки устанавливаются в панели горизонтально. На тыльной стороне УЗО есть два фиксатора - стационарный (на фото слева) и подпружиненный подвижный (справа). Таким образом, чтобы установить УЗО на рейку, нужно надеть верхнюю фиксированную защелку на край DIN-рейки, а затем прижать к ней нижнюю часть. Подвижная защелка погрузится в корпус УЗО и выйдет из него при прижатии УЗО к DIN-рейке всей плоскостью.

Для снятия УЗО с DIN-рейки достаточно вставить конец лезвия плоской отвертки, расположенный ниже отходящего проводника, в ушко подвижного фиксатора и надавить на него. Защелка выйдет из зацепления, и нижняя часть УЗО свободно отойдет от DIN-рейки.

Подключенное УЗО находится под фазным напряжением и перед демонтажем должно быть обесточено.

Как правильно подключить провода к УЗО

Бесперебойная работа всей электропроводки определяется не только правильным выбором сечения провода и электроприборов, но и надежностью их соединения между собой.Несмотря на простоту этой операции, часто допускаются ошибки, что впоследствии приводит к подгоранию контактов и выходу из строя УЗО.

Как уже говорилось, УЗО бывают двух типов - электромеханические и электронные. По внешнему виду они практически не отличаются друг от друга. Обычному потребителю без определенных знаний и навыков разобраться, какое УЗО перед ним электронное или электромеханическое, очень сложно.

Как их отличить? Вам нужны для этого какие-нибудь инструменты или устройства?

Всего можно выделить три основных способа отличить УЗО:

  • по схеме на корпусе УЗО
  • с аккумулятором
  • с магнитом

По схеме на корпусе УЗО

На корпусе всех современных УЗО изображена его электрическая схема.Если его нет на передней части корпуса, посмотрите на верхнюю часть.

Электронная схема УЗО несколько отличается от электромеханической схемы. Если вы знаете эти отличия, то легко сможете распознать тип УЗО перед покупкой.

Схема электромеханического УЗО:

  • нарисованный дифференциальный трансформатор
  • нарисовано реле, имеющее связь с трансформатором
  • нарисован отключающий механизм
  • также отображается кнопка ТЕСТ

Пример такой схемы:

Электронная цепь УЗО:

Элементы, которые показаны на электронной схеме УЗО, практически такие же, как указанные на электромеханической.Какая разница? И состоит он в дополнительной электронной плате.

Нарисовывается в виде прямоугольника или треугольника, устанавливается между дифференциальным трансформатором и реле.

К этому элементу подходят два проводника - фазный и нулевой, то есть 220В. Это внешний источник питания, необходимый для работы электронного УЗО.

Проверка УЗО от аккумулятора

Необходимый инвентарь для проверки:

  • батарейка (палец или корона)
  • два провода длиной 10-15 см

Процесс проверки выглядит следующим образом.Подключите один из проводов к верхнему контакту УЗО, другой провод к нижнему контакту. Главное, чтобы контакт был однополюсным, т.е. либо одноименной фазы (если это 3-х фазное УЗО), либо нулевой. И замкнуть провода на плюс и минус аккума.

Если УЗО не выключилось, переверните полюса проводов на АКБ. Если на этот раз не сработало, значит УЗО электронное.

Отключение УЗО означает, что оно электромеханического типа.

Использование магнита для проверки УЗО

Этот метод не совсем точен, но иногда его можно использовать. Включите УЗО и проведите им магнитом по корпусу. Прикасаться магнитом к разным местам корпуса нужно, так как у разных производителей дифференциальный трансформатор в разных частях УЗО (правый, средний или левый).

Магнитное поле в обмотке дифференциального трансформатора должно создавать ток, который приведет к срабатыванию реле и срабатыванию УЗО.В таком случае УЗО электромеханическое, если нет - электронное. Но рассчитывать на стопроцентный результат такой проверки не стоит.

Основной особенностью электромеханических устройств является их работа вне зависимости от того, есть напряжение в сети или нет.

Тока утечки будет вполне достаточно для работы оборудования, в это время во вторичной обмотке трансформатора возникает ток, что является причиной срабатывания реле, а соответственно и триггера.

Для работы электронного УЗО без напряжения не обойтись, в силу совершенно других принципов работы.

Внутри них есть усилитель и плата для него, срабатывающая при наличии даже небольшого тока во вторичной обмотке. Плата увеличивает доступный ток и передает импульс, достаточно сильный, чтобы активировать реле.

Именно поэтому в конструкции таких УЗО присутствует трансформатор меньшего размера.

Электромеханические агрегаты

имеют простую, но в то же время более надежную конструкцию, поэтому они реже ломаются в процессе эксплуатации.Но можно отключить электронное устройство при малом импульсе в сети.

В этом случае потребуется замена микросхемы или полупроводников. Несмотря на это, большая популярность электронных УЗО обусловлена ​​их более низкой стоимостью.

Более того, современные разработки позволили оснастить такое оборудование дополнительной защитой от скачков напряжения. Как только произойдет скачок, он отключится.

Есть несколько других способов отличить эти два типа УЗО.

Самое сложное - посмотреть на схему внутри. Если это электромеханическое устройство, то на его схеме будет изображен трансформатор дифференциального типа, у которого вторая обмотка подключена непосредственно к реле.

Реле схематично можно представить в виде квадрата, иногда прямоугольника. Связь с сетью, питающей узел, не следует показывать схематично.

Если рассматривать схематическое изображение УЗО электрического типа, то плата на нем будет изображена в виде треугольника.На схеме показаны линии от блока питания.

Можно использовать простую батарею, чтобы отличить одно устройство от другого. Включаем оборудование и двумя проводами подключаем к нему его столбы.

Таким образом, мы провоцируем скачок тока, в результате которого, если это УЗО электромеханическое, реле выключится. Соответственно, если отключения не произошло, то у нас электронный вариант.

Если у вас нет под рукой аккумулятора, найдите постоянный магнит среднего размера и держите его близко к корпусу рассматриваемого оборудования.В этом случае обязательным условием является включенное состояние агрегата. Переместите магнит вдоль боковой и передней панели. Если реле не срабатывает, перед вами электронное оборудование, а если работает - электромеханическое.

Пишите комментарии, дополнения к статье, может я что-то упустил. Загляните, буду рад, если найдете на моем еще что-нибудь полезное.

Заземление

Все промышленные объекты должны быть заземлены, а отдельно стоящие здания, высотные здания и здания повышенной опасности также должны иметь молниезащиту.

Жилые дома также должны иметь заземление и молниезащиту. Согласно действующим в Украине правилам безопасности, сопротивление цепи заземления должно иметь сопротивление до 4 Ом, а сопротивление цепи молниезащиты - до 10 Ом.

Для правильного выбора заземляющего устройства производится расчет, в котором учитываются такие данные, как максимальный ток, который может рассеять цепь заземления, сопротивление грунта в зависимости от местности, а также другие факты.

Чтобы выбрать молниезащиту, примите во внимание ряд факторов, таких как высота здания, его расположение и конструкция крыши, а также количество людей, которые могут одновременно находиться в этом здании.

Есть также промышленные объекты, требующие особой защиты, особенно телекоммуникационные системы, центры обработки данных, а также взрывоопасные конструкции.

Обеспечение электробезопасности является неотъемлемой частью проектирования сетей электроснабжения как промышленных, так и гражданских объектов (фабрики, комбинаты, школы, больницы, жилой сектор и т. Д.).).

Электробезопасность - это система организационных и технических мероприятий, защищающих людей от опасного и вредного воздействия электрического тока, электрической дуги, электромагнитного поля, статического электричества. Обеспечение электробезопасности является обязательным и определяется действующими государственными нормами и правилами. В электрическом проектировании одной из важных и обязательных мер является устранение риска поражения электрическим током при возникновении напряжения на частях электрических конструкций.

Для этого предусмотрено заземляющее устройство.Заземление - это преднамеренное электрическое соединение металлических частей электрооборудования с землей или ее эквивалентом.

Все остальные металлические части, которые могут оказаться под напряжением в случае повреждения изоляции, также подлежат заземлению. В зависимости от объекта и задачи выполняются следующие виды электробезопасности: рабочее заземление, защитное заземление, повторное заземление, обнуление и система уравнивания потенциалов. За счет качественной и соответствующей всем нормам и правилам установки заземления обеспечивает не только нулевой потенциал корпуса устройства, но и качественную работу всех устройств защитного отключения (автоматические выключатели, ПЗВ, УЗО, УЗО и т. Д.). предохранители, дифавтомат и др.).

Защитное отключение - быстродействующая защита, обеспечивающая автоматическое отключение электрооборудования при опасности поражения электрическим током.

Такая опасность может возникнуть в случае:
· замыкание фазы на корпус электрооборудования;
· снижение сопротивления изоляции фаз относительно земли;
· появление повышенного напряжения в сети;
· контакт человека с токоведущими частями.

Почему стабилизатор. Стабилизаторы напряжения: виды, преимущества, выбор

Многие люди испытали внезапные скачки напряжения, в результате которых вышла из строя вся бытовая техника в доме.Можно ли как-то их предотвратить и защитить от поломки дорогие устройства? В этой статье мы разберем , что это такое и как работают.

Современные электрические сети, к сожалению, не обеспечивают постоянного напряжения в розетке. В зависимости от места проживания, количества абонентов и мощности устройств на одной линии напряжение может сильно колебаться от 180 до 240 вольт.

Современный стабилизатор выглядит так

Но большая часть современной электроники крайне негативно относится к подобным экспериментам, так как предел для него прыгает до + -10 вольт.Например, телевизор или компьютер могут просто выключиться при падении напряжения до 210, что бывает довольно часто, особенно вечером.

Рассчитывать на то, что электросети в ближайшие годы будут модернизированы, не приходится. Поэтому гражданам необходимо самостоятельно позаботиться о «выравнивании» напряжения и защите электрических сетей. Все, что вам нужно сделать, это купить стабилизатор.

Что это такое

Стабилизатор - это устройство, выравнивающее напряжение в сети путем подачи на устройство необходимых 220 вольт.Большинство современных недорогих стабилизаторов работают в диапазоне + -10% от желаемого показателя, то есть «выравнивая» скачки напряжения в диапазоне от 200 до 240 вольт. Если у вас просадки посерьезнее, то нужно выбрать устройство более дорогое - некоторые модели способны «тянуть» линию от 180 вольт.

Современные стабилизаторы напряжения - это небольшие устройства, которые работают совершенно бесшумно и не гудят, как их «предки» из СССР. Могут работать от 220 и 380 вольт (нужно выбирать при покупке).

Помимо падения напряжения качественные стабилизаторы «очищают» линию от мусорных импульсов, помех и перегрузок. Рекомендуем обязательно использовать такие устройства в быту, устанавливая их у входа в квартиру или хотя бы на каждый важный бытовой прибор (котел, рабочий компьютер и т. Д.). Но все же лучше не рисковать дорогой техникой, а приобрести нормальный нивелир.

Теперь, когда вы знаете, сколько денег это может вам сэкономить.При этом в квартире работает большое количество техники - стиральная машина, компьютер, телевизор, посудомоечная машина, заряжается телефон и т. Д. Если есть скачок, то все это может выйти из строя, и повредить будет производиться десятками, а то и сотнями тысяч рублей. Доказать в суде, что причиной поломки оборудования стал скачок напряжения, поэтому придется оплатить ремонт и купить новое на свои деньги.


Принцип действия стабилизатора

Типы стабилизаторов

На данный момент существует три типа стабилизаторов, которые отличаются друг от друга принципом центровки:

  1. Цифровой.
  2. Реле.
  3. Сервоприводы.

Самыми практичными, удобными и надежными являются цифровые или электронные устройства. Работают благодаря наличию тиристорных переключателей. Основное преимущество таких систем - минимальное время отклика, абсолютная бесшумность и небольшие размеры. Минус - цена, они обычно на 30-50% дороже других устройств.

Релейные системы относятся к среднему ценовому сегменту ... Они работают за счет включения силовых реле, которые включают и выключают соответствующие обмотки на трансформаторе.Оптимальными считаются релейные стабилизаторы напряжения для дома. Основные преимущества устройства - доступная цена, быстрая скорость отклика. Обратной стороной является небольшой срок службы. Обычное реле выдерживает около 40-50 тысяч переключений, после чего контакты изнашиваются и начинают заедать. Если у вас достаточно стабильная сеть, то релейная система проработает у вас несколько лет. Но если отказы случаются несколько раз в день, то может выйти из строя через полтора-два года.

Сервоприводы имеют низкую стоимость и работают за счет изменения числа оборотов трансформатора.Их переключение происходит за счет движения сервопривода, переключающего контакт, как на реостате. Главное преимущество этих систем - доступная цена. Обратной стороной является низкая надежность и длительное время отклика.

Как правильно выбрать

Теперь вы знаете, домой. Давайте рассмотрим, как правильно выбрать устройства.

Прежде всего, нужно определить, сколько устройств будет работать одновременно. Например, если вы находитесь на кухне, то включите электрочайник, микроволновую печь и посудомоечную машину.В холле телевизор и компьютер, в ванной стиральная машина. При этом в квартире без отключения работают холодильник и индивидуальный котел отопления - эти приборы тоже потребляют 200-300 Вт.

Мощность устройств можно узнать по паспорту. Но обязательно учтите, что производители указывают активную мощность, а не настоящую.


Способ крепления стабилизатора после счетчика

Внимание: для правильного расчета необходимо знать общую мощность установки, а не ее режим работы.Холодильник при работе потребляет 100 Вт в час, но при запуске двигателя требуется 300-500 Вт реактивной энергии. Поэтому всегда берите устройство с запасом.

Например, потребление в вашей квартире составляет 2000 Вт. Это вполне реальный показатель для классической «двушки» с современной техникой, не оснащенной мощными потребителями, такими как бойлер, электрическая духовка и варочная панель. Чтобы учесть полную мощность, добавьте 20%. Также следует понимать, что если сеть проседает на 20 вольт, то трансформатор теряет 20% своей мощности.В итоге общий запас достигнет 30-40%, и вам потребуется приобрести стабилизатор емкостью 2000 * 0,4 + 2000 = 2800-ваттный прибор.

Это вся информация, которую вам нужно знать о регуляторе напряжения: что это такое и теперь вы знаете, как он работает. Осталось разобраться, как правильно его подключить. Рекомендуется установить его непосредственно за счетчиком, перед электрическим щитом, хотя его также можно подключить отдельно к нужным линиям. Устройство должно быть заземлено, чтобы в случае проблем оно потребляло ток и защищало ваше оборудование.Лучше пригласить для подключения опытного электрика.

Зачем нужен регулятор напряжения?

Полезная информация о стабилизаторах напряжения

Темпы роста электропитания в нашей повседневной жизни достигли впечатляющих высот - от лампочки и утюга в 50-х годах до персональных компьютеров, домашних кинотеатров и всевозможных комбайнов сегодня. Рост энергопотребления в промышленности еще более значительный. В последнее время ситуация с качеством электроснабжения ухудшилась с появлением энергоемкого оборудования и технологий, управление которыми основано на принципе коммутации (с помощью реле, контакторов, тиристоров и персональных компьютеров).Это вызвало нарушения питания, такие как высокочастотные импульсы и синусоидальные искажения напряжения и тока.

К сожалению, усилия компаний-поставщиков электроэнергии не только не могут гарантировать потребителям стабильное напряжение, но и сами усугубляют проблему. Так, поставщики электроэнергии, и это не секрет, часто поднимают напряжение в низковольтных сетях с 220–380 В (± 5%) до 230/400 В (± 10%). В результате все подключенное электрооборудование, рассчитанное на напряжение 220 В, будет потреблять (и это будет оплачено) 9.На 3% больше энергии, чем необходимо. Эти и другие нарушения качества электроснабжения могут привести не только к выходу оборудования из строя, технологическим сбоям и потере данных, но и к человеческим жертвам (в случае выхода из строя средств жизнеобеспечения и пожаротушения).

Например, рассмотрим различные электрические устройства и влияние на них чрезмерного или недостаточного напряжения в сети.

В электродвигателях пусковой момент изменяется в зависимости от напряжения следующим образом.Если напряжение на 10% ниже номинального, крутящий момент падает на 20% и нагрев обмоток увеличивается примерно на 7 градусов. Если напряжение на 10% выше номинального, ток повышается на 12%, нагрев - на 10 градусов, а потребление энергии - на 21%.

В системах освещения увеличение напряжения на 10% увеличивает световой поток на 30% и сокращает срок службы лампы в среднем на 40%. В этом случае потребление энергии увеличивается на 21%. Уменьшение напряжения на эту величину в газонаполненных лампах приводит к потере излучаемого света примерно на 42%.

В оборудовании, содержащем нагревательные элементы, недостаточное напряжение (-10%) приводит к тому, что процессы, которые должны длиться, например, 4 часа, будут длиться 5 часов, так как количество выделяемого тепла изменяется пропорционально квадрату напряжения.

Поскольку проблема не нова и все вышеперечисленное хорошо известно, специалисты различного уровня прилагают значительные усилия для более рационального использования энергоресурсов. А самая эффективная мера энергосбережения с минимумом капитальных вложений - стабилизация напряжения.

Стабилизатор напряжения - это устройство, гарантирующее стабилизированное напряжение 220 вольт вне зависимости от его значения в питающей сети.

Простейшие стабилизаторы - электромеханические на основе автотрансформатора, в котором щетки приводятся в движение по вторичной обмотке реверсивным двигателем. Электродвигатель получает управляющее напряжение путем измерения выходного напряжения.

Данная система полностью работоспособна в течение гарантийного срока, однако при дальнейшей эксплуатации, особенно в наших российских условиях с частыми перепадами напряжения, существует риск выхода из строя механического привода щеток и межвиткового короткого замыкания обмоток из-за их стирания. .Поэтому свойства этого стабилизатора, такие как повышенная пожароопасность при увеличении его мощности и высокая инерционность, являются существенным «противопоказанием» для питания оборудования, требовательного к качеству электроэнергии.

Электронные стабилизаторы на основе электронных переключателей (тиристоров) намного быстрее реагируют на изменение напряжения в сети и снабжены системами защиты как нагрузки, так и самого стабилизатора.

Применение стабилизатора напряжения позволяет:

  • обеспечить не только экономию электроэнергии за счет устранения дефицитов напряжения в сети, но и - увеличение ресурса и производительности оборудования за счет того, что оно не работает. претерпевает неожиданные изменения напряжения питания и работает при том напряжении, на которое рассчитан;
  • более низкая стоимость обслуживания, т.к. увеличивается срок службы оборудования - увеличивается срок замены отдельных узлов или оборудования в целом за счет длительного сохранения их работоспособности.Количество поломок и отказов также снижается за счет устранения фактора риска;
  • Адаптация оборудования, рассчитанного на сеть 220/380 вольт, при переходе на сеть 230/400 вольт без дополнительных вложений. Современный стабилизатор всегда обеспечит необходимое напряжение, а значит, прогнозируемые характеристики оборудования и потребляемую мощность.

Таким образом, использование стабилизации напряжения является наиболее доступной и эффективной мерой энергосбережения, особенно в условиях, когда управление энергопотреблением является ключевым вопросом при потреблении электроэнергии.

Генерация стабилизаторов напряжения, разработанная НПП «ИНТЕПС», является оптимальным решением с точки зрения соотношения цена / качество, а уникальность ряда технических характеристик и функциональности стабилизаторов позволяет удовлетворить конкретные требования к мощности оборудования.

Как правильно выбрать регулятор напряжения Lider

Каждый день мы живем полноценной жизнью, на работе и дома, и в этом нам помогает всевозможное электрическое оборудование, которое стало неотъемлемой частью нашей жизни.

Мы знаем, что стабилизатор - лучший способ защитить электроприборы. Вопрос уже не возникает: покупать или не покупать стабилизатор, возникает вопрос - какой выбрать? Вот здесь и пригодится эта памятка. Не будем сейчас вдаваться в подробные объяснения по каждому конкретному случаю. Мы дадим лишь ряд полезных советов, которыми вы должны руководствоваться при выборе стабилизатора Lider.

1. Для начала нужно определиться, какой из стабилизаторов нужен - однофазный или трехфазный.

Если в вашей сети есть трехфазные потребители (двигатели, насосы), то выбор очевиден - нужен трехфазный стабилизатор. Также его выбор возможен, если общая нагрузка превышает 7-10 кВА (для однофазной бытовой, офисной и другой техники). При этом очень важно, чтобы нагрузка на каждой из фаз не превышала допустимое значение мощности для стабилизатора напряжения в этой фазе.

2. На следующем этапе выбора стабилизатора напряжения необходимо определить суммарную мощность, потребляемую всеми электроприемниками.

Например: компьютер + телевизор + обогреватель = 400Вт + 300Вт + 1500Вт = 2200Вт.

Мощность, потребляемую конкретным устройством, можно узнать в паспорте или инструкции по эксплуатации. Обычно этот показатель вместе с напряжением питания и частотой сети указывается на задней панели устройства или устройства.

Важно помнить, что мощность, потребляемая электроприемниками, состоит из активной и реактивной составляющих. В случае реактивной составляющей = 0 нагрузку можно назвать активной.В активную нагрузку входят потребители электроэнергии, у которых вся потребляемая энергия преобразуется в другие виды энергии. К таким устройствам относятся: лампы накаливания, утюги, электроплиты, обогреватели и др. Их суммарная и активная (полезная) мощность равны.

Все остальные типы нагрузок являются реактивными.

Бывают случаи, когда в паспорте или на задней стенке прибора / устройства указано только напряжение в вольтах (В) и сила тока в амперах (А). В этом случае следует прибегнуть к простой арифметике: напряжение (В) умножается на силу тока (А) и делится на коэффициент мощности COS (?) (Если не указан, то COS (?) = 0.7). Результат - полная мощность, измеренная в ВА.

Если в паспортных данных мощность нагрузки указана в Вт, то для определения полной мощности необходимо данные в Вт разделить на COS (?) (Для активной нагрузки COS (?) = 1) .

Например: мощность стиральной машины указана в паспортных данных равной 1500 Вт, COS (?) Не указан. Ваши действия: поделите указанную мощность стиральной машины (1500 Вт) на COS (?) = 0,7. В результате вы получите реактивную мощность нагрузки, равную 2143 ВА.Поэтому для этого случая подойдет стабилизатор Lider PS 3000 W или Lider PS 3000 SQ.

Отдельным пунктом стоит рассмотреть расчет полной мощности электродвигателя. Любой электродвигатель в момент включения потребляет энергии в 3-3,5 раза больше, чем в штатном режиме. Для обеспечения пусковых токов двигателей потребуется стабилизатор мощностью не менее чем в 3 раза превышающей номинальную мощность электродвигателя. Например: электродвигатель системы вентиляции мощностью 3000 ВА на момент пуска потребляет в 3 раза больше.Следовательно, для него потребуется 9000 ВА, поэтому этот фактор необходимо учитывать при выборе стабилизатора.

Ну, в качестве общей рекомендации, желательно дать хотя бы небольшой (например 10%) запас мощности на случай подключения одного или нескольких устройств, а также чтобы стабилизатор не работал в экстремальном режиме, при предел его паспортных характеристик.

3. На завершающем этапе оценивается точность выбранного стабилизатора. Он определяется допустимым диапазоном напряжения питания оборудования.Обычно этот параметр указывается в инструкции по эксплуатации или паспорте на электроприбор. Так, например, для поставки лабораторного или исследовательского оборудования (медицина, метрология и т. Д.), Домашнего кинотеатра или бытовых систем безопасности требуется стабильность напряжения не менее 1%. Такую точность обеспечивают стабилизаторы серии Lider SQ. Похожая ситуация наблюдается с системами освещения: физиология человеческого глаза такова, что он воспринимает изменения освещенности при изменении напряжения питания ламп в пределах 1%! Для большинства бытовой и офисной техники стабильность питающего напряжения оптимальна в пределах 5%.Такую устойчивость обеспечивают стабилизаторы серии Lider W.

Стабилизаторы напряжения

- это не от хорошей жизни, и если вы это сделали, то, скорее всего, у вас уже были или были проблемы с напряжением.

Стандартный уровень напряжения по нормам должен составлять 230 вольт (а не 220, как до сих пор многие считают).

Но в зависимости от места проживания (протяженность и загруженность линий электропередач) и возможных аварий в электрических сетях (обрыв нулевого провода, перегрузка) напряжение может быть либо стабильно занижено, либо повышено, либо просто «скачком» произвольные значения.

При покупке небольшого устройства для защиты одного конкретного устройства - компьютера, холодильника, телевизора, бойлера, то проблем с подключением не возникает.

Подвес имеет вилку и розетку. В этом разберутся даже школьник.

Но если вы хотите установить мощное устройство для защиты электроприборов всего дома одновременно, то со схемой подключения придется повозиться.

Что нужно для подключения

Кроме самого стабилизатора вам понадобится ряд дополнительных материалов:


Поперечное сечение провода должно быть точно таким же, как на вашем входном кабеле, который идет к коммутатору или главному входному устройству.Так как через него будет проходить вся нагрузка дома.

Этот переключатель, в отличие от простых, имеет три состояния:

1 включенный потребитель # 1 2 отключенный 3 включенный потребитель # 2

Также можно использовать обычный модульный автомат, но при такой схеме, если вам нужно отключиться от стабилизатора, придется полностью обесточивать весь дом и каждый раз перебрасывать провода.

Есть, конечно, обходной или транзитный режим, но для перехода в него нужно соблюдать строгую последовательность.Подробнее об этом ниже.

Этим выключателем вы полностью отключаете прибор одним движением, и дом остается прямо со светом.


Необходимо четко понимать, что регулятор напряжения устанавливается строго перед счетчиком электроэнергии, а не после него.

Ни одна энергоснабжающая организация не позволит вам подключиться по-другому, как бы вы ни доказали, что этим вы хотите защитить не только электрическое оборудование в доме, но и сам счетчик.

Стабилизатор имеет собственные обороты холостого хода, а также потребляет электроэнергию даже при работе без нагрузки (до 30Вт / ч и выше). И эту энергию нужно учитывать и рассчитывать.

Второй важный момент - крайне желательно, чтобы в цепи перед точкой подключения устройства стабилизации было либо УЗО, либо дифференциальный автомат.

В методе, описанном ниже, будет рассматриваться именно такой вариант.Ведь очень часто эти устройства вешают на стену в комнатах, коридорах, в свободном доступе для прикосновения.

А поломка обмоток трансформатора на корпусе не такая уж редкость.

Инструкция по подключению в приборной панели

Прежде всего, вы устанавливаете трехпозиционный переключатель в распределительный щит сразу после вводной машины.


Внезапно он у вас вышел из строя или вам нужно провести какие-то доработки.Вы не будете каждый раз перекручивать провода и отключать электричество по всей квартире.



Выберите место для установки стабилизатора напряжения. Так же нельзя никуда положить. Есть определенные правила, которых нужно придерживаться.

Проложите два кабеля ВВГнГ-Лс от экрана до этого места.

Желательно отметить каждую из них и сделать соответствующие надписи на обоих концах:


Удалите изоляцию с жил и сначала подключите кабель к электрической панели.Фазу от провода, идущего на вход стабилизатора, подключить к выходным клеммам входной машины.

Далее займемся выходным кабелем стабилизатора. Фазный провод (пусть это будет белый провод) подключите к контакту №2 на трехпозиционном переключателе.

Ноль и земля обоих кабелей помещены на соответствующие шины.

Теперь вам нужно подать фазу прямо от входной машины к трехпозиционной машине. Вы очищаете монтажный провод ПУГВ, заканчиваете жилы наконечниками НСХВИ и запускаете его от фазового вывода входного автоматического выключателя к клемме No.4 переключателя.

Все, что осталось сделать на приборной панели, - это запитать все машины от клеммы 1 трехпозиционного контроллера.

Повторите эту операцию с гибкими монтажными проводами.

Таким образом, по схеме вы подали фазу с входного автомата на 3-х позиционный автомат, а затем распределили нагрузку по его контактам, подключив через стабилизатор (контакт № 2-№ 1) и напрямую без это (контакт.4-Нет. 1).

В вашем конкретном случае эти контактные номера могут не совпадать с номерами, указанными здесь! Обязательно все уточняйте в инструкции или в паспорте на машину.

Соединение стабилизатора

Теперь перейдем к непосредственному подключению самого стабилизатора. Чтобы приблизиться к его контактам, вам может потребоваться снять внешнюю крышку.

Пропустите два кабеля (входной и выходной) через отверстия и зажмите их под клеммами по следующей схеме:

  • затяните фазный провод входного кабеля стабилизатора к ВХОДНОЙ (Lin) клемме
  • нейтральный провод (синий) к клемме N (Nin)
  • заземляющий провод к винтовой клемме с маркировкой «земля»

Кстати, отдельной «заземляющей» клеммы может и не быть.Затем затяните этот стержень под винт на корпусе самого устройства.

Есть модели с клеммными колодками всего на 3 провода. В них возвращается только фаза.

Ноль для питания электроприборов снят с общей панели.

Теперь, когда вы подали напряжение с экрана на стабилизатор, вам нужно вернуть это напряжение, но уже стабилизированное, обратно на общий экран.

Для этого подключаем кабель - вывод от стабилизатора.

  • свой фазный провод к клемме ВЫХОД (Lout)
  • заземляющий провод, в том же месте, что и заземляющий провод от входного кабеля

Еще раз визуально проверьте всю цепь и закройте крышку.

Проверка цепи

Первая активация должна быть произведена без нагрузки. То есть все машины, кроме вводной и той, что идет на стабилизатор, нужно выключить.

Запустить на холостом ходу и контролировать работу. Входные и выходные параметры, посторонние шумы и скрипы.

Также не помешает проверить правильность и точность технических данных, которые отображаются на электронной доске.

Если у вас дома трехфазная сеть 380В, то для такого подключения рекомендуется использовать 3 однофазных стабилизатора напряжения, каждый из которых подключен в отдельной фазе.

Подробнее о преимуществах трехфазных и однофазных устройств и о том, какой из них выбрать, читайте в статье «».

Ошибки подключения

1 Неправильное расположение и место установки

У вас может быть все идеально подключено и следовать схеме, но стабилизатор будет постоянно нагреваться и выключаться, или на его дисплее будут появляться ошибки.

2 Подключение через простой автомат, а не трехпозиционный

Конечно, этот момент сложно назвать ошибкой. Причем именно так поступают более 90% потребителей.

Однако этот переключатель действительно может спасти ваше устройство от выхода из строя.

Дело в том, что переключение регулятора напряжения из штатного режима в «транзитный» необходимо производить с определенной последовательностью.

Сначала выключите торговые автоматы на заглушке.

Затем переведите переключатель в положение ТРАНЗИТ или БАЙПАС.

И только потом снова включаем машины.

Многие об этом забывают и переключаются под нагрузкой. Что в конечном итоге приводит к поломкам.

С трехпозиционным автоматом это невозможно.Вы автоматически переключаете напряжение, без каких-либо манипуляций со стабилизатором. И все это одним ключом!

Вам не нужно запоминать последовательность. Так что эту процедуру смело можно доверить любому члену семьи.

3 Используется для подключения кабеля с меньшим поперечным сечением, чем вход.

Вы можете выбрать меньшее сечение только при подаче питания на отдельные нагрузки.

Если на стабилизаторе стоит весь дом, соблюдайте входные параметры в соответствии с нагрузкой на весь дом.

4 Отсутствие наконечников на многожильных проводах

Многие почему-то забывают, что часто через стабилизатор проходит вся нагрузка в вашем доме. Точно так же, как на входной машине.

При этом в электрощите обжаты все провода, даже на выключателях света с минимальными токами, а на клеммах стабилизатора или его автоматов постоянно можно встретить оголенный провод, просто затянутый винтом .

Поэтому не экономьте, а заранее приобретите соответствующие подсказки вместе с устройством.

5 Выбивает общий пулемет в торпедо

Иногда после подключения стабилизатора вводный автомат начинает выбивать. При этом без стабилизатора все нормально и ничего не отключается.

Многие сразу грешат на неправильную схему подключения или неисправность устройства. Берут его в гарантийный ремонт и т.д.

А причина может быть совсем в другой. Если у вас слишком низкое напряжение 150-160В, то при повышении до стандартных 220-230В ток в сети значительно возрастет.

Отсюда и все проблемы. Обратите на это внимание, прежде чем нести его обратно в магазин.

Чем опасны скачки напряжения?

Скачок - это кратковременное повышение входного напряжения до недопустимого предела - от 240 В и более. Даже очень короткого (менее секунды) прыжка может хватить для выхода из строя блоков управления отопительным котлом, скважинным насосом, стиральной машиной или любым устройством, имеющим «мозги». Причина проста: подавляющее большинство электронных компонентов (конденсаторы, резисторы и т. Д.)), из которых состоят платы управления, контроллеры и другие микросхемы, выдерживают напряжение до 250В. Это верхний предел, за которым обычно следует отказ компонента.

Следует отметить, что стабилизаторы не являются рациональной защитой от скачков импульса . Бросок возникает по нескольким причинам, но в основном это разряды молнии. Качественный стабилизатор не пропустит импульсивного скачка к потребителю, но и дальше работать не сможет: посещение сервисного центра... Для защиты от импульсных перенапряжений применяется комплекс мер, центральное место в котором занимает специальное устройство - УЗИП. Однако недавно итальянские стабилизаторы Ortea были оснащены SPD.

Хороший стабилизатор в большинстве случаев не допустит разряда молнии, но после этого потребуется ремонт.

  • Когда входное напряжение слишком высокое или низкое, выровняйте его и поддерживайте на нормальном уровне.

Чем опасно высокое и низкое напряжение?

Опасность повышенного напряжения очевидна: ко всей неприятности скачка прибавляется длительность: если скачок в зависимости от его амплитуды теоретически может пройти без последствий, то длительное воздействие высокого напряжения гарантированно приведет к поломкам «умного» "машины.

При низком напряжении многие устройства не работают должным образом: нагреватели слишком долго нагреваются, «умное» оборудование вообще не включается, микроволновка не нагревается и т. Д. Особому риску подвержено оборудование с электродвигателями. : кондиционеры, холодильники, насосы, автоматические приводы ворот и т. д. Это связано с тем, что при понижении напряжения пропорционально увеличивается ток в обмотках двигателя. Увеличение тока приводит к повышению температуры, что в свою очередь приводит к повреждению, а затем и к пробою изоляции.В этом случае ремонт двигателя нецелесообразен.

Никакой стабилизатор не способен устранить проблемы, вызванные аварийным состоянием проводки, постоянно находясь на пределе технических возможностей и работая в условиях сильных искажений частоты тока.

Определение параметров регулятора напряжения

  • Регулировка скорости. Как быстро стабилизатор реагирует на изменение напряжения в сети и как быстро его корректирует.Соответственно, чем выше скорость, тем меньше шансов, что скачок напряжения перейдет к потребителям.
  • Перегрузочная способность. Способность стабилизатора стабильно работать при превышении номинальной мощности. Полезное свойство в работе электродвигателей.
  • Диапазон номинального входного напряжения - рабочий диапазон стабилизатора, в пределах которого предполагается его использование. В этом диапазоне устройство сохраняет заявленные технические характеристики: номинальную мощность и точность стабилизации.Большинство стабилизаторов напряжения после выключения из-за падения входного напряжения ниже максимального диапазона включаются только тогда, когда сеть достигает номинального диапазона на входе.
  • Максимальный диапазон входного напряжения - это диапазон, в котором стабилизатор продолжает работать, но основные технические характеристики (номинальная мощность, точность стабилизации) отклоняются от паспортных значений. Обычно максимальный диапазон входного напряжения ограничивается отключением устройства.
  • Точность стабилизации. Это ошибка выходного напряжения стабилизатора. Наш ГОСТ 13109-97 учитывает предельно допустимую погрешность в размере 10%, но не все устройства способны выдерживать такие отклонения. Чем выше точность стабилизации, тем надежнее будет «умная» техника.
  • Шум. Практически все стабилизаторы издают какой-то звук: гул трансформатора, шорох вентиляторов, щелчки переключения реле, звук сервопривода.В зависимости от конструкции стабилизаторы могут быть более или менее шумными. Совершенно бесшумных стабилизаторов не бывает: любой стабилизатор будет шуметь, приближаясь по работе к предельным значениям своих технических характеристик.
  • Климатическое исполнение. Рабочий диапазон температуры окружающей среды различается в зависимости от производителя. Например, стабилизаторы Lider способны работать при -40 ° C, Progress при -45 ° C, а Calm - только при положительных температурах.

Принцип действия и типы стабилизаторов

Классический стабилизатор напряжения - это трансформатор, снабженный платой управления, механизмом выбора количества витков обмоток катушки трансформатора, различными измерительными приборами: не менее вольтметра и температуры трансформатора. датчик, средство индикации и коммутационное устройство. Выбирая соотношение между количеством витков первичной и вторичной обмоток трансформатора, можно увеличивать или уменьшать напряжение на концах вторичной обмотки.На этом свойстве работают все стабилизаторы напряжения, кроме инверторных.

В состав инверторного стабилизатора трансформатора нет вообще, его работа основана на двойном преобразовании тока: сначала из переменного в постоянный, а затем обратно. Это самый современный на сегодняшний день тип стабилизатора напряжения.

На самом деле типов стабилизаторов больше, но мы перечислим только те, которые нашли широкое применение в быту и промышленности.

Как видите, по большому счету существует три типа стабилизаторов: электронные, электромеханические и инверторные.Принципиальное отличие первых двух - способ переключения обмоток на трансформаторе. Электромеханические стабилизаторы включают небольшой электродвигатель, который физически перемещает щетку или валик по катушке трансформатора за необходимое количество оборотов. Электронные стабилизаторы не имеют движущихся частей; переключение между заданными витками катушки осуществляется с помощью силовых переключателей: реле, тиристоров или симисторов. В инверторном стабилизаторе трансформатора нет вообще: основные части в нем - транзисторы IGBT и конденсаторы.

Конструктивные особенности определяют достоинства и недостатки того или иного типа стабилизатора в эксплуатации. Попробуем отобразить их визуально:


Параметр Стабилизатор электромеханический Электронный стабилизатор трансформатора
Регулировка скорости Низкий.
(механическое движение несравнимо медленнее, чем электрический ток)
  • Преимущество: плавная регулировка - отличное свойство для hi-fi / hi-end оборудования и для систем освещения на лампах накаливания - гарантировано отсутствие щелчков в динамиках и отсутствие мерцания света.
  • Слабая сторона: регулировка не поспевает за прыжком. В результате скачок перехода в сеть (характерен для стабилизаторов китайского производства) или отключение потребителей (алгоритм российских и европейских производителей)
Высокий.
(электронное переключение происходит за миллисекунды)
  • Достоинство: удается уравнять скачок. Скорость регулирования, например, в стабилизаторах «Прогресс» составляет 500 вольт в секунду.
  • Слабая сторона: ступенчатая регулировка, как следствие изменение напряжения сразу на несколько вольт (до 20 В в зависимости от модели).Возможны помехи в звуке на hi-fi / hi-end аппаратуре, мерцание ламп накаливания
Высокий.
(без переключения)
  • Достоинство: удается уравнять прыжок. Плавное регулирование яркости гарантирует отсутствие мерцания лампы накаливания и шума в звуковом оборудовании.
Перегрузочная способность Высокий.
Все электромеханические стабилизаторы выдерживают длительную перегрузку. (до 30 минут в зависимости от степени перегрузки)
Низкий.
Даже кратковременная (до 10 сек) перегрузка - скорее исключение, чем правило.
Очень низкий.
максимум до 5 секунд.
Фильтрация шума нет нет есть

Электромеханические стабилизаторы менее устойчивы к скачкам напряжения, но более способны к перегрузкам. Электронные стабилизаторы
наоборот лучше справляются с скачками, но хуже держат перегрузки. Стабилизаторы инверторные
отлично справляются с скачками напряжения, имеют плавное регулирование и способны устранять высокочастотные помехи в сети.Но они совершенно неспособны к перегрузке.

Электромеханический регулятор напряжения

Другое его название - серво. Принцип работы довольно прост: по команде платы управления небольшой электродвигатель приводит в движение держатель, на конце которого закреплена графитовая щетка. Регулировка осуществляется плавным перемещением щетки по обмоткам трансформатора.

На фото трансформатор и щеточная сборка стабилизатора Энергия СНВТ-1500 New Line.Три года эксплуатации оставили на нем заметные следы, но прибор находится в эксплуатации по состоянию на май 2016 года. Хорошо видно потемнение на трансформаторе в области движения щетки - это следы истирания графита. Также на витках катушки наблюдается небольшое плавление изоляции или лака. Это «вариант нормы», но проблема может быть глубже. Если оплавление более значительное и происходит в области контакта щетки, щетка начинает цепляться за выступы.Площадь контакта уменьшается, появляется искрение, увеличивается нагрев, выходит из строя стабилизатор. У ответственных производителей таких проблем нет - плата управления по сигналу датчика тока и датчика температуры трансформатора отключит стабилизатор до того, как начнется серьезная оплавление.

Электродинамический стабилизатор напряжения

У этих стабилизаторов, как и у электромеханических, есть сервопривод, но вместо щетки по обмоткам трансформатора движется ролик.Преимущества валика перед щеткой очевидны: валик никогда не зацепится за неровности на катушке и не изнашивается даже при очень интенсивной работе. На фото изображена Ortea Vega 2.5 в разборке. Хотя качество фото оставляет желать лучшего, очевидно, что придраться не к чему. Обмотка плотная - виток на виток, массивный роликодержатель, надежное крепление трансформатора к корпусу, каждый провод обжат наконечником. Видна качественная и продуманная установка.Стабилизатор надежен и долговечен.

Электронные релейные стабилизаторы напряжения

Принцип действия релейных стабилизаторов основан на электромеханических реле, которые переключаются между ответвлениями трансформатора. Во время работы реле издает характерный звук - щелчок. На фото видно, как оранжевые провода от трансформатора подключаются через клеммную колодку к черным колодкам на плате. Это отводы трансформатора, подключенного к реле. Каждая ветвь является концом определенного количества витков провода на катушке.Плата управления путем измерения входного и выходного напряжения определяет, какой из ответвлений использовать в данный момент, и активирует его, замыкая соответствующее реле. Реле, устанавливаемые на стабилизаторы отечественного производства (Каскад), имеют срок службы до 9 000 000 (!) Срабатываний. Это очень много. На фото стабилизатор Cascade CH-O-12 2005 года выпуска, исправно работающий по состоянию на май 2016 года. Релейных высокоточных стабилизаторов не обнаружено: самая высокая точность на рынке сегодня составляет 2,5%. В целом об отечественных релейных стабилизаторах можно сказать, что они обладают не самыми выдающимися техническими характеристиками, но при этом практически неуязвимы.

Электронные тиристорные и симисторные стабилизаторы напряжения

Алгоритм работы тиристорных и симисторных стабилизаторов точно такой же, как и у релейных - плата управления подает сигнал, срабатывает электронный ключ (тиристорный или симисторный) - задействован необходимый отвод . Тихо, молниеносно. Говоря простым языком, тиристор - это электронный переключатель. Он имеет два состояния - открыто и закрыто: подавая ему сигнал, вы можете контролировать его состояние. Симистор - это разновидность тиристоров, разница между ними не влияет на определяющие технические характеристики стабилизатора.Надежность, быстрота работы, неприхотливость к температурному режиму этих компонентов определили массовое производство стабилизаторов на их основе. Тиристорные или симисторные стабилизаторы могут иметь очень широкие технические характеристики. Приобретая любой тиристорный стабилизатор отечественного производства, вы можете рассчитывать на 7-10 лет его эксплуатации.

Инверторные стабилизаторы напряжения

Принцип работы инверторного стабилизатора заключается в двойном преобразовании проходящего через него тока.В таких стабилизаторах нет трансформатора, его место занимает цепочка устройств: входной фильтр, выпрямитель, конденсаторы, инвертор и система управления.

Проходя через эту цепь, ток фильтруется от помех, преобразуется в постоянный ток, а затем обратно в переменный ток. Это позволяет добиться идеальной формы волны тока и напряжения на выходе, а скачки напряжения поглощаются конденсаторами. Это усовершенствованный тип регуляторов напряжения: они способны работать в очень широком диапазоне входных напряжений с очень высокой точностью.Однако были и недостатки: практически отсутствует перегрузочная способность, а транзистор IGBT, являющийся основой надежного инвертора, очень дорогой.

Какой стабилизатор выбрать: импортный или отечественный?

Стабилизаторы импортного производства на российском рынке представлены в основном китайскими приборами. У них очень привлекательная цена, но на этом их преимущества заканчиваются. Сомнительное качество электронных компонентов, минимальный запас прочности деталей, небрежная сборка и, как следствие, небольшой срок службы, которого едва хватает на гарантийный срок.Как только недобросовестные продавцы этих устройств не умудряются скрыть страну-производителя. Одна из таких уловок - ввоз партии через страны Балтии - отметка в документах о стране импорта позволяет заявить о балтийском происхождении стабилизаторов (знаменитых латвийских стабилизаторов). Еще один способ ввести покупателя в заблуждение - иметь отечественную торговую марку и называть стабилизатор китайской сборки отечественным, не указывая, что это только отечественная марка, а сборка и комплектующие, включая трансформатор, вовсе не отечественные.

Но есть и действительно качественные импортные аппараты: итальянские стабилизаторы Ortea или Oberon. Однако по текущему курсу евро они сильно уступают по цене своему аналогу - стабилизатору Сатурн, который им абсолютно не уступает по качеству. А по некоторым характеристикам, например, перегрузочная способность даже превосходит. Стабилизаторы немецких производителей в нашей стране практически не представлены. Разумный человек не купит их за те деньги, которые за них просят.

Таким образом, можно с уверенностью сказать, что

A качественный стабилизатор по относительно доступной цене в большинстве случаев будет отечественным.

Как «на глаз» определить качество стабилизатора и срок его службы?

Ответ прост: по весу. Российский трансформаторный стабилизатор 10 кВА со средними техническими характеристиками весит не менее 30 кг. Стабилизатор с хорошими техническими характеристиками, например Progress 10000L, весит 43 кг. Большая часть этого веса приходится на трансформатор, а это означает, что он гарантированно выдерживает номинальную мощность и диапазон входного напряжения.Мощный магнитопровод из специальной трансформаторной стали и резерв намотки гарантируют длительный срок службы. Поэтому, если вы видите трансформаторный стабилизатор мощностью 10 000 ВА и при этом его вес составляет всего 20 кг, следует задуматься о его надежности и сроке службы.

Качественный трансформаторный стабилизатор не может быть легким.

В случае инверторного стабилизатора убедитесь, что он выполнен на транзисторах IGBT: это гарантия его надежности и соответствия паспортным характеристикам.

Выбор мощности стабилизатора

Самый верный способ выбора мощности стабилизатора - измерение с ежесекундной записью в течение дня

Расчет мощности стабилизатора для потребителей электроэнергии

Мощность стабилизатора (ВА) = сумма мощности всех потребителей (Вт) * коэффициент одновременности / коэффициент нагрузки + запас 15%

Проанализируем эту формулу:

Расчет мощности стабилизатора для входного автоматического выключателя

Мощность стабилизатора (ВА) = 220 (Вольт) * номинальный ток входного автомата (Ампера)

Входная цепь выключатель - это не только последняя ступень защиты от короткого замыкания, но и физический ограничитель тока, который вы имеете право потреблять по согласованию с сбытовой организацией.Устанавливаются неспроста, но исходя из мощности трансформатора в поселке, сечения подводящих кабелей и общего состояния электрооборудования поселка. Поэтому их часто запечатывают.

Отсюда вывод, что нельзя потреблять ток больше, чем позволяет входной автоматический выключатель - он просто отключится.

На фото очень качественная и педантичная установка: двухполюсный автоматический выключатель на входе расположен в водонепроницаемом щите на столбе, затем счетчик и пара автоматических выключателей после счетчика.Каждое из этих устройств имеет номинальный ток, на который оно рассчитано.

На этом фото мы видим символы «C32» на автоматическом выключателе. Они означают, что эта машина имеет характеристику «C» и рассчитана на номинальный ток 32 Ампера. Номинальное напряжение в наших сетях 220 Вольт, поэтому номинальная мощность этой машины = 32 А * 220 В = 7040 ВА.

Казалось бы, здесь нет смысла ставить стабилизатор мощнее 8 кВА, ведь машина пропускает всего 7 кВА.Уловка заключается в характеристике "C".

Характеристика автоматического выключателя - это зависимость скорости отключения от перегрузки. Эта тема очень обширная, короче скажем так, что характеристика C подразумевает мгновенное отключение при превышении номинального тока автомата не менее чем в 8-10 раз при 25 ° C. График показывает, что при четырехкратной перегрузке отключение произойдет от 4 до 8 секунд! Это означает, что пусковые токи для этой машины совершенно не нужны.А если перегрузить автомат характеристики С в 1,5 раза, он выключится через 40 минут, и это при температуре 25 ° С. При низких температурах отключение будет еще медленнее. То есть, если на улице морозно, и вы перегрузили свой автомат характеристики «С» на 25%, он, скорее всего, вообще не выключится. Стабилизаторов с подобной перегрузочной способностью нет.

Перегрузочная способность стабилизатора должна более чем перекрывать пусковые токи электродвигателей!

Что такое байпас и зачем он нужен?

Байпас - это переключающее устройство для переключения питания в обход стабилизатора.

Зачем нужна эта функция?

  • Работа не инверторный сварочный аппарат . Работать трансформаторным сварочным аппаратом через стабилизатор невозможно.
  • Подключение нагрузок, превышающих номинальную мощность стабилизатора.
  • Неисправен стабилизатор.

Сегодня производители стабилизаторов продают байпасы в следующих формах:

  • Ручной внешний байпас ... Обычно это двухпозиционный кулачковый переключатель в отдельном корпусе с клеммной колодкой.Эти байпасы производятся производителями стабилизаторов «Лидер» и «Прогресс». Преимущество: для монтажа / демонтажа стабилизатора не нужно отключать питание и затем подключать входные и выходные провода. Достаточно отсоединить три провода от клеммной колодки стабилизатора: при включенном байпасе они будут обесточены. Внешние байпасы можно использовать со стабилизаторами любого производителя. Недостаток: дополнительные, пусть и небольшие затраты.
  • Ручной встроенный байпас ... Может выполняться на автоматических выключателях (стабилизаторы Системы и Энергия) или на магнитном контакторе (стабилизаторы Прогресс, Каскад и Сатурн). Достоинства: эстетично (провода от стабилизатора до байпаса не болтаются), дешевле (не нужен отдельный корпус, исключены клеммник и дополнительные провода). Недостаток: при снятии стабилизатора потребуется подключить входной и выходной провода.
  • Автоматический встроенный байпас ... Это программно-аппаратный комплекс, который по заданному алгоритму переключает питание в обход стабилизатора.Сегодня некоторые стабилизаторы напряжения Lider оснащены автоматическими байпасами. Автоматический байпас Lider сработает в случае неисправности стабилизатора, при его перегрузке, перегреве и при падении входного напряжения ниже допустимого порога. При выключении стабилизатора по верхнему пределу входного напряжения байпас не сработает - нагрузка просто будет обесточена. Недостатки: автоматический обход не аналогичен ручному: не удастся обойти стабилизатор по желанию.Если стабилизатор не у вас перед глазами, вы можете очень долго не узнать, что он находится в аварийном состоянии и работает в байпасе.

Выбор диапазона входного напряжения стабилизатора

Как правило, стабилизатор имеет два диапазона напряжения - номинальное и максимальное.

При выборе стабилизатора вы должны полагаться на его номинальный диапазон входного напряжения

Каждый конкретный регулятор разработан для непрерывной непрерывной работы в номинальном диапазоне входного напряжения.Все основные характеристики устройства (мощность, погрешность, уровень шума и др.) Указаны в паспорте исходя из его работы в номинальном диапазоне входного напряжения. Это означает:

Чем шире диапазон номинального входного напряжения стабилизатора, тем лучше

Однако диапазон входного напряжения стабилизатора напрямую зависит от его цены. Чем шире, тем дороже. Поэтому, купив мультиметр, можно попробовать сэкономить на стабилизаторе. Выполните серию измерений напряжения в разные дни недели, включая выходные, и в разное время дня, в том числе ночью.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
