Какой стабилизатор напряжения выбрать для частного дома: Как правильно выбрать стабилизатор напряжения для дома?

Какой стабилизатор выбрать для дома по мощности и производительности

Сегодня, когда в доме появляется все больше требовательной техники, качество электрической сети становится важно, как никогда. Особенно это актуально для коттеджных поселков и деревень, когда энергосеть не отличается постоянством.

И тут вам придут на помощь стабилизаторы напряжения. Их задача — компенсировать скачки в электросети с целью обеспечения качественного электроснабжения и предотвращения неисправности техники и оборудования. Такие приборы не только контролируют перепады напряжения, сглаживая их при подъеме и спаде, но и защищают от перегрузок при нестабильности сети, во время коротких замыканий и других отклонениях параметров от нормы. Также, они помогут обеспечить оптимальные условия для работы даже чувствительного оборудования.

Эта статья поможет вам разобраться в тонкостях выбора стабилизатора напряжения для частного дома. Мы подробно расскажем, на какие характеристики стоит обратить внимание.

Принцип работы

Как можно понять по названию, эти устройства нормализируют напряжение. По типу работы большинство таких приборов делятся на 3 типа.

• Электромеханические. В таких моделях используется автотрансформатор и электромагнитный механизм, у которого есть специальный ползунок. Он перемещается по катушке и регулирует напряжение. Минус этого типа приборов — в такой конструкции используется много механических деталей, таких как графитовые щетки и обмотка из меди, из-за чего возрастает риск выхода из строя комплектующих по мере увеличения срока эксплуатации. Но есть и плюс — очень высокая точность выдаваемого напряжения. Это позволяет применять такие стабилизаторы для питания чувствительных потребителей: измерительной техники, медицинских приборов, различной аудиоаппаратуре и тд.
• Электронные. Здесь также используется автотрансформатор, однако вместо графитовых щеток применяются полупроводники и реле.
  Они автоматически задействуют нужную обмотку, которая включает необходимое количество вольт. Такая конструкция более надежная, так как в ней отсутствуют движущиеся элементы.
• Инверторные. Самый “молодой” и технологичный тип. Они работают по бестрансформаторной технологии, которая заключается в двойном преобразовании энергии. Если упростить, то в начале входное напряжение преобразовывается в постоянное, после чего опять в переменное. При этом в конце этого цикла оно будет иметь необходимые технические характеристики. Такие устройства отличаются очень тихой работой, высокими показателями точности регулировки и практически мгновенной реакцией на отклонения в сети. Но есть и не достаток — высокая цена.

Как выбрать стабилизатор по мощности и производительности

Очень ответственный момент — правильно рассчитать общую сумму потребляемой мощности всей техники и приборов, которые будут подключены к устройству. Оно будет работать нормально только в случае, если нагрузка не будет превышать его собственную мощность.

В другом случае он просто отключится.

Регуляторы напряжения бывают разной мощности, от 0,5 до 100 кВт. Наиболее распространенные модели для частного дома — от 5 до 10 кВт.

Энергия АСН 5000

• Максимальная мощность нагрузки, ВА 5000
• Диапазон входного напряжения, В 140-260
• Точность стабилизации 8%

Подробнее

ЭНЕРГИЯ АСН 10000

• Максимальная мощность нагрузки, ВА 10000
• Диапазон входного напряжения, В 140-260
• Точность стабилизации 8%

Подробнее

Как же посчитать суммарную мощность потребителей? Для этого нужно открыть инструкцию к каждому конкретному прибору — в большинстве случаев вы найдете необходимую информацию там. Если по какой-то причине это вам не удается, или вы не можете найти паспорт товара, у нас есть таблица с приблизительным значением мощности разных типов электроприборов.

Потребитель	Мощность, Вт	Потребитель	Мощность, Вт
Бытовые эл. приборы		Электроинструмент
Фен	450-2000	Дрель	400-800
Утюг	500-2000	Перфоратор	600-1400
Электроплита	1100-6000	Электроточило	300-1100
Тостер	600-1500	Дисковая пила	750-1600
Кофеварка	800-1500	Электрорубанок	400-1000
Обогреватель	1000-2400	Электролобзик	250-700
Гриль	1200-2000	Шлифовальная машина	650-2200
Пылесос	400-2000	Электроприборы
Радио	50-250	Компрессор	750-2800
Телевизор	100-600	Водяной насос	500-1600
Холодильник	150-600	Циркулярная пила	1800-2100
Духовка	1000-3600	Кондиционер	1000-3000
СВЧ-печь	900-2000	Электромоторы	550-3000
Компьютер	400-750	Вентиляторы	750-1700
Электрочайник	1000-2000	Насос выс. давления	2000-2900
Электролампы	20-250	Сварочный агрегат	1500-5000
Бойлер	1200-2000	Газонокосилка	750-2500

Мы советуем вам подбирать стабилизатор с 30% резервом по мощности. Это нужно для того, чтобы уменьшить нагрузку на устройство и тем самым повысить его срок службы. Например, вы подсчитали, что подключенная нагрузка будет составлять 4 кВт. В этом случае имеет смысл приобрести устройство мощностью 5 кВт.

Диапазон стабилизации

Еще один важный параметр, на который следует обращать внимание при выборе. В технических характеристиках встречается такой показатель, как предельное напряжение, которое поддается корректировке (min/max). Что это значит? Проще говоря, в случае превышения заданного напряжения, стабилизатор отключает все потребители, которые к нему подключены.

Вам следует определиться, какая именно точность стабилизации вам будет необходима. Обычно погрешность выходного напряжения пишется в процентах. Так, чем больше процент, тем меньше точность. Однако, если мы берем ситуацию именно с частным домом, то для большинства потребителей высокие показатели точности чаще всего не играют существенной роли. Поэтому вполне допустимо значение в 8-10 процентов.

Фазность

Стабилизаторы бывают либо однофазными, либо трехфазными. Если вы живете в частном доме, значит к вам проведена трехфазная электросеть. В случае необходимости организовать защиту всей сети, стоит приобретать трехфазный стабилизатор. Если же вы хотите обеспечить стабильную работу отдельного оборудования, например холодильника или кондиционера, то вам подойдет однофазная модель, ведь бытовые приборы в подавляющем большинстве работают от 220 В.

Способ установки и подключения стабилизатора

Различные модели имеют разные типы установки. Рассмотрим каждый из них:

• Напольный. Самый распространенный способ. Большинство стабилизаторов выполнены в виде монолитного блока, который с легкостью можно расположить на любой ровной поверхности.

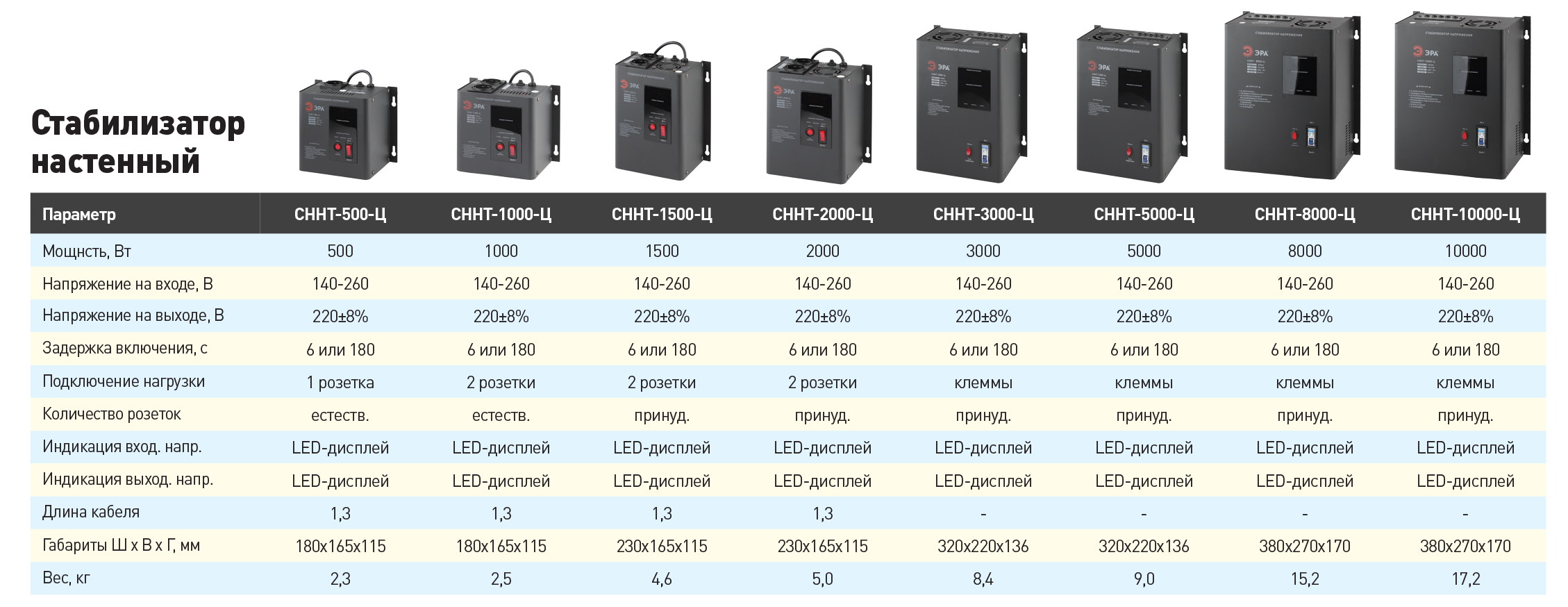

• Настенный. Такой тип характерен для моделей небольшой мощности. Специальное крепление позволяет расположить стабилизатор на стене. Обычно такие устройства довольно компактные.
• Монтаж в шкафы. У этих моделей плоский корпус, который позволяет располагать устройство в специальном металлическом шкафу вместе с защищаемой техникой.

Стабилизаторы также различаются по принципу подключения и делятся на два типа:

• Сетевые. Такие модели имеют на корпусе одну или несколько розеток, к которым можно подключать отдельные потребители. В среднем, мощность этих аппаратов составляет от 500 до 3000 Вт.
• Магистральные. Такие стабилизаторы встраиваются прямо в сеть и в результате компенсируют скачки в электросети для всей техники, к ней подключенной. Их мощность начинается от 4000 Вт.

Энергия APC 500

• Максимальная мощность нагрузки, ВА 500
• Диапазон входного напряжения, В 140-260
• Точность стабилизации 4%

Подробнее

Энергия Hybrid II 9000/3

• Максимальная мощность нагрузки, ВА 9000
• Диапазон входного напряжения, В 100-260
• Точность стабилизации 3%

Подробнее

Дополнительные особенности

После того, как вы определитесь с ключевыми характеристиками, будет не лишним обратить внимание на некоторые дополнительные опции, которые могут вам пригодиться:

• Режим “Байпасс”. При наличии этой опции, стабилизатор будет способен подавать напряжение к потребителям без, непосредственно, стабилизации. Такая система необходима в случае, если нужно протестировать работоспособность стабилизатора или же включить в сеть чрезвычайно мощную технику, мощность которой превышает мощность устройства. “Байпассы” бывают как встроенными, так и внешними, продающимися отдельно.
• Дисплей. У самых простых стабилизаторов экран показывает только значения напряжения на входе и на выходе. Более продвинутые модели могут похвастаться отображением различных дополнительных параметров, таких как индикация перегрева и перегрузки, статус систем защиты и тд.
• Вентиляция. Обращайте внимание на количество вентиляционных отверстий на корпусе устройства. Чем их больше, тем лучше аппарат будет охлаждаться. Это особенно актуально для жарких и не проветриваемых помещений.
• Корпус. Лучше отдавать предпочтение приборам в металлическом корпусе. Он более прочный и хорош в плане противопожарной безопасности.

Вывод

Пришло время подводить итоги. Если вы планируете покупать стабилизатор напряжения для использования в частном доме, вам стоит обратить внимание на ряд важных параметров. Давайте все подытожим:

• Принцип работы. Электромеханические имеют хорошую точность, но есть риск износа механических частей. Электронные в этом плане более надежные. Инверторные модели самые технологичные, но и стоят они чаще всего дороже.
• Мощность и производительность. Перед покупкой стабилизатора обязательно подсчитайте величину нагрузки, которую вы планируете к нему подключать. Мы настоятельно рекомендуем, чтобы у вас оставалось 30% запаса по мощности.
• Диапазон стабилизации. Определитесь, какая именно точность стабилизации вам будет необходима. Чем больше процент, тем меньше точность. Для частного дома, в большинстве случаев, вполне допустимо значение в 8-10 процентов.
• Фазность. Для подключения всей электросети нужен трехфазный стабилизатор, а для отдельных потребителей — однофазный.
• Способ установки. Определитесь, как именно и куда вы собираетесь устанавливать стабилизатор.
• Дополнительные функции. Будет не лишним обратить внимание на ряд дополнительных опций, например, наличие режима “Байпасс”, тип дисплея и конструкцию вентиляции.

Какой стабилизатор напряжения выбрать для дома и дачи

Обычно требования к стабилизаторам напряжения в частном доме мало отличаются от дачных.

Несколько простых шагов на пути к стабильному напряжению в сети:

1. Определить диапазон питающей сети – какое минимальное и максимальное напряжение бывает в доме.

В некоторых районах страны напряжение в сети может достигать 500В и понижаться до 100В и ниже. При этом, нормой считается 220/230В с отклонением в 10%. Важно определить диапазон питающей сети в вашем доме, чтобы эффективно подобрать подходящий прибор. Сделать это можно с помощью мультиметра, либо, если у вас его нет, вызвать специалиста с устройством для мониторинга сетевого напряжения.

2. Посчитать мощность потребляемой нагрузки с учетом пусковых токов.

Есть несколько способов, чтобы рассчитать мощность потребляемой нагрузки:
а) Прочитать технические условия на подключение электроэнергии в доме. Обычно там указана мощность, выделенная на участок.

б) Найти в доме вводной автоматический выключатель. На нем указана сила тока в амперах. Эту цифру необходимо умножить на 220В. Если в доме подключена трехфазная сеть, то вы получите мощность лишь одной фазы.

в) Вызвать электрика. Если не хочется возиться с расчётами, всегда можно вызвать специалиста, который без труда определит мощность потребляемой нагрузки.

К полученной цифре рекомендуется добавить 20-30%, чтобы сделать запас мощности на случай появления новых приборов, и чтобы стабилизатор напряжения не работал на износ – это продлит срок службы прибора.

3. Подобрать мощность стабилизатора

При выборе стабилизатора умножьте его мощность на 0,7 и соотнесите полученную цифру с суммарной мощностью нагрузки ваших электроприборов. Обе цифры должны примерно совпасть.

4. Выбрать тип стабилизации

Самые популярные типы стабилизаторов: релейные, симисторные и инверторные.

Релейные стабилизаторы регулируют напряжение ступенчато, при помощи системы реле. Такие приборы идеально подходят для котельного оборудования, благодаря надежности и доступности.

В свою очередь, в симисторных стабилизаторах для переключения секций трансформатора используются электронные ключи — симисторы. Такие приборы часто устанавливают для стабилизации напряжения во всем доме, потому что они максимально надежны и функциональны, особенно при работе с высокими нагрузками.

Инверторные стабилизаторы построены по схеме двойного преобразования энергии. Однако в них, в отличие от других, отсутствует трансформатор. Инверторы точнее, но это не так необходимо в домашних условиях, как, например, при работе с высокоточными промышленными станками.

5. Заранее определить, какой стабилизатор вам больше подходит – напольный или настенный и договориться со специалистами об установке

Поскольку мощные стабилизаторы чаще всего имеют большой вес, монтаж должен происходить на прочной стене, которая изготовлена из кирпича, бетона, металла.

Если вы выбрали напольный стабилизатор, он должен устанавливаться на твердую и ровную поверхность. Ею может быть сам пол, полка или стол. Лучше не устанавливать его на ковровое покрытие, поскольку оно не обеспечит достаточного теплоотвода.

Основные ошибки при выборе стабилизатора

• Невнимательно оценить, с какой нагрузкой придется работать прибору. Неверно подобранная мощность чаще всего приводит к внезапным выключениям или, в случае с некачественными продуктами, к более серьезным проблемам.
• Купить инверторный стабилизатор в погоне за модой. Такой тип больше всего подходит для производственного высокоточного оборудования, а в случае с частным домом или дачей – это лишние траты.
• Стабилизировать отдельно каждый прибор в доме. Это просто нерационально. В таком случае лучше купить мощный стабилизатор на весь дом и дополнительно, если требуется, докупить небольшой релейный для котла отопления.
• Не думать об установке стабилизатора заранее. Неправильный монтаж грозит целым рядом проблем: от нарушения пожаробезопасности до полного выхода из строя уже после нескольких недель эксплуатации.
• Купить стабилизатор непроверенного бренда. Такие приборы часто сгорают. В свою очередь, все мощные стабилизаторы завода «Бастион» имеют трехуровневую защиту от перегрева и перегрузок.

На сегодняшний день компания «Бастион» предоставляет на выбор 12 стабилизаторов, оптимальных для частного дома или дачи, под брендами SKAT и TEPLODOM.

Диапазон стабилизации этих приборов — от 120 до 280В (а в расширенном режиме работы — от 80 до 295В). Они имеют 9 и 16 ступеней регулирования, микропроцессорное управление, быстродействующие симисторные ключи. Все это обеспечивает высокую точность стабилизации напряжения, а также бесшумную работу.

А уникальный адаптивный алгоритм избавит от «лишних» переключений, что повысит ресурс работы вашей техники и самого стабилизатора.

Простая, интуитивно понятная цифровая индикация всех параметров. Вы всегда будете знать, какое напряжение на вводе в дом, какая мощность подключена в настоящий момент, и какой ток потребляет вся ваша техника.
Мы показываем то напряжение, которое действительно на входе и выходе.

Наше качество мы подтверждаем внушительным сроком гарантии – 5 лет, которые можно продлить до 10 лет при регистрации в Профи-клубе.

Выбирайте надежные стабилизаторы для частного дома или дачи, тщательно оценив технические характеристики. А если вам необходима более подробная консультация, обратитесь к менеджерам нашего Интернет-магазина «СКАТ»:

8 (800) 200-58-35
[email protected]

Как выбрать стабилизатор напряжения для квартиры?

Качество электроэнергии у жителей городских квартир обычно выше, чем у владельцев частных домов и, особенно, дачников. Конечно, городские электросети тоже далеко не всегда идеальны, но колебания, встречающиеся в них, все же меньше, чем в сельской местности и частном секторе.

Качество электроэнергии у жителей городских квартир обычно выше, чем у владельцев частных домов и, особенно, дачников. Конечно, городские электросети тоже далеко не всегда идеальны, но колебания, встречающиеся в них, все же меньше, чем в сельской местности и частном секторе. Однако даже небольшие перепады питающего напряжения могут помешать нормальному функционированию современной бытовой техники и электроники. Поэтому стабилизатор напряжения часто необходим в городских условиях.

В каком случае необходим стабилизатор напряжения в квартире?
Если для частного дома и дачи практически всегда нужен стабилизатор, то с городскими квартирами все не так просто. Во-первых, удаленность многоквартирных домов от электростанций меньше, поэтому критически низкие показатели напряжения встречаются реже, чем в сельской местности. Во-вторых, сильные перепады сети в городе — скорее исключение, чем правило.

Наличие колебаний напряжения легко определить невооруженным глазом. Шум в динамиках и на экранах видеовоспроизводящих устройств, мигание лампочек, изменение звука холодильника или стиральной машины явно говорят о том, что нужен регулятор напряжения.

А если таких признаков не наблюдается — можно ли быть уверенным в отсутствии перепадов напряжения и сохранности своего оборудования? К сожалению нет. Небольшие колебания в сети могут не проявляться визуально, но медленно «перемалывать» электронную начинку современной бытовой техники, пагубно сказываясь на ее долговечности и работоспособности.

Вы можете проверить свою электрическую сеть на качество поступающего из нее электричества с помощью электрика или самостоятельно. Достаточно с помощью мультиметра измерить напряжение на розетке при минимальном потреблении (например, в разгар рабочего дня) и при максимальной нагрузке (утром, вечером или в выходные). Полученные данные следует сравнить с показателями допустимых отклонений, которые не должны превышать 10 % от номинального напряжения:

для сетей 230 В — не менее 207 В и не более 253 В;
для сетей 220 В — не менее 198 и не более 242 В.

качество которых превышает существующие стандарты (для бытового сектора эта техника является явным исключением). В случае скачков напряжения выше или ниже указанных норм следует задуматься о покупке стабилизатора. Потребность в нем будет расти вместе с увеличением отклонения напряжения от нормативного значения.

Какая техника нуждается в первичной стабилизации напряжения?
Перед покупкой стабилизатора необходимо определиться, какое оборудование будет подключаться к устройству. Следует понимать, что одни виды бытовой техники более устойчивы к колебаниям сетевого электричества, чем другие. Рассмотрим влияние качества электроснабжения на работу наиболее распространенных электроприборов в городских квартирах:

Холодильники. Современные модели отлично выполняют свои функции при изменении напряжения в пределах 10%. В случае более значительных отклонений все же нужен стабилизатор напряжения для холодильника, иначе такое оборудование может уйти в защиту и отключиться. Если холодильник все же запускается при пониженном или повышенном входном напряжении, то длительная эксплуатация в таких условиях чревата сокращением срока службы компрессора. Старые модели холодильников реагируют даже на малейшие колебания сетевого напряжения, что слышно по изменению звука их работы. Сгоревший из-за сетевого перепада мотор – частая причина поломки.
Телевизоры . Изделия последних поколений стабильны при плавающем напряжении. Встроенные импульсные блоки питания выравнивают сетевой сигнал и поддерживают широкий диапазон входных значений до 110 В внизу и 260 В вверху. Однако если в городской квартире провалы ниже указанного значения практически невозможны, то могут возникнуть скачки напряжения выше 260 В. Поэтому в некоторых случаях потребуется стабилизатор напряжения для телевизора.
Персональные компьютеры, ноутбуки и оргтехника. В современных ПК, ноутбуках и мониторах используются импульсные блоки питания, аналогичные телевизионным, поэтому в условиях небольших сетевых перепадов угроз для таких устройств нет. Сильные скачки напряжения опасны для самого блока питания – он может выйти из строя. При наличии подобных явлений стоит позаботиться о защите своего оборудования стабилизатором напряжения для ПК и оргтехники.
Железо . Он будет работать практически при любой производительности сети, но при низком напряжении устройство не сможет прогреться до нужной температуры, а при высоком быстро перегреется.
Звуковое оборудование. Скачки напряжения ухудшают качество звука. При небольших колебаниях для корректной работы достаточно сетевого фильтра. В случае сильных отклонений улучшение звука гарантирует только стабилизатор напряжения для аудиоаппаратуры.

Климатическое оборудование . Кондиционеры, вентиляторы, тепловые пушки, увлажнители воздуха зависят от параметров питающего напряжения. Отклонения от номинальных значений отрицательно сказываются на надежности и долговечности их электродвигателей. Например, кондиционер в условиях нестабильного электроснабжения будет работать на пониженной мощности или выйдет из строя. Поэтому такое оборудование при наличии каких-либо колебаний сети следует использовать только со стабилизатором напряжения.

Пылесосы. Основным узлом любого пылесоса является компрессор, реализованный на базе мотора, чувствительного к качеству электроэнергии. Результатом скачков напряжения для пылесоса будет либо неполная работа, либо преждевременный выход из строя.
Стиральные машины . Автоматические и полуавтоматические модели имеют электродвигатель, поэтому любые отклонения в электросети будут негативно сказываться на их работоспособности и сроке службы. Кроме того, резкие скачки напряжения вызовут постоянное срабатывание защитной автоматики и повлияют на встроенные водонагреватели, которые не будут нагревать воду или выйдут из строя. Несомненно, стабилизатор напряжения для стиральной машины необходим даже при минимальных отклонениях сетевого напряжения от установленных норм.
Посудомоечные машины. Принцип их работы и устройство во многом аналогичны стиральным машинам, соответственно и проблемы, возникающие при колебаниях напряжения в электрической сети, аналогичны. Поэтому для стабильной работы и длительного срока службы необходимо подключить стабилизатор напряжения для посудомоечной машины. Это улучшит качество его работы и продлит срок его службы.
Микроволновые печи. При пониженном напряжении они не смогут обеспечить заявленную мощность излучения. При значительном превышении номинального напряжения может выйти из строя управляющая электроника и блок питания. Поэтому, чтобы не получить холодную еду в горячем блюде, рекомендуется использовать стабилизатор напряжения для микроволновки.
Энергосберегающие лампы . Очень чувствительны и быстро перегорают при частых перепадах напряжения (в тех случаях, когда обычные лампы просто моргают). Кроме того, при низком напряжении они могут вообще не включаться.
Светодиодные лампы. Практически не реагируют на изменения в сети и светят с одинаковой яркостью в широком диапазоне входного напряжения (пределы допустимых значений зависят от качества встроенного регулятора тока).
Лампы накаливания . Обычные лампы более устойчивы к колебаниям сети, чем энергосберегающие. Но при низком напряжении их свет заметно тускнеет, а при высоком становится ярче, что негативно сказывается на зрении человека, а также сокращает срок службы лампы и вызывает перерасход электроэнергии.
Электронагреватели . При падении напряжения они не смогут прогреться до необходимой температуры и не будут выполнять свои прямые функции. При повышенном напряжении модели, оснащенные автоматикой, отключатся, а более простые могут перегреться и не только выйти из строя, но и стать причиной возгорания.
Проанализировав вышеизложенное, можно сделать вывод, что все бытовые приборы в большей или меньшей степени зависят от качества питающего напряжения. Поэтому при наличии каких-либо отклонений от установленных нормативных значений в электросети вашей квартиры целесообразно один раз вложиться в качественный и современный стабилизатор для бытовых приборов, способный гарантировать правильное функционирование электроприборов.

Какой тип стабилизатора напряжения подойдет для квартиры?
Немедленно выбрасывайте технически устаревшие и непригодные для современного бытового использования феррорезонансные приборы. Остальные типы стабилизаторов рассмотрим подробнее:

Релейный. Принцип работы основан на коммутации обмоток трансформатора специальными реле. Выбирается обмотка, на которой напряжение имеет значение, наиболее близкое к номинальному. Основные преимущества: приемлемая цена и достаточно высокая скорость отклика. Если ваше оборудование можно использовать с диапазоном точности 8%, реле является идеальным вариантом.
Серводвигатель. Корректировка напряжения осуществляется перемещением по обмотке трансформатора специального контакта, приводимого в движение сервоприводом. Достоинства: повышенная (по сравнению с релейными устройствами) точность стабилизации и дешевизна большинства моделей. Если у вас стабильно высокое или стабильно низкое напряжение — то это ваш вариант!
Симистор и тиристор. По принципу действия аналогичны релейным, но переключение между обмотками трансформатора осуществляется для максимального быстродействия и обеспечения практически бесшумной работы устройства на полупроводниковых переключателях: тиристорах и симисторах. Характеристики стабилизаторов этого типа превосходят многие аналоги. Такие устройства можно с успехом использовать в городских квартирах, возможно, уступая лишь предыдущим видам по цене.

Теперь у вас есть полная информация обо всех типах стабилизаторов напряжения и о потребителях в вашей квартире. Если есть вопросы — пишите, звоните, готовы проконсультировать по всем вопросам.

Какой стабилизатор напряжения выбрать для частного дома: виды и критерии выбора

Содержание статьи:

• Описание и виды
• Критерии выбора
• Популярные бренды

Владельцы загородных домов активно используют различную мощную бытовую технику. Духовка, стиральная машина, кофеварка, хлебопечка — все эти устройства дают большую нагрузку на сеть. В загородных условиях электросеть может работать нестабильно, что приводит к выходу из строя бытовой техники. Поэтому владельцы устанавливают стабилизаторы напряжения на приборы на даче или в квартире.

Описание и типы

Устройства защиты от перенапряжения

Стабилизатор — это устройство, которое преобразует входную энергию и поддерживает приложенное напряжение в определенных пределах. Он выполняет защитную функцию, так как только после прохождения стабилизирующего устройства бытовые приборы получают электроэнергию для работы.

Лучший вариант стабилизатора – автоматическое устройство. Он не требует вмешательства человека и надежно защищает электроприборы.

Для домашнего использования на 220 В излучение:

• Сетевые стабилизаторы. Подключайте к обычной розетке на определенных устройствах.
• Багажник. Они устанавливаются на все оборудование в доме и подключаются к электросети. Суммарная нагрузка превышает 4000 Вт.

К основным задачам стабилизатора относятся:

• Приведение входящего напряжения к нормальному уровню.
• Отключение устройств при сильных скачках в сети.

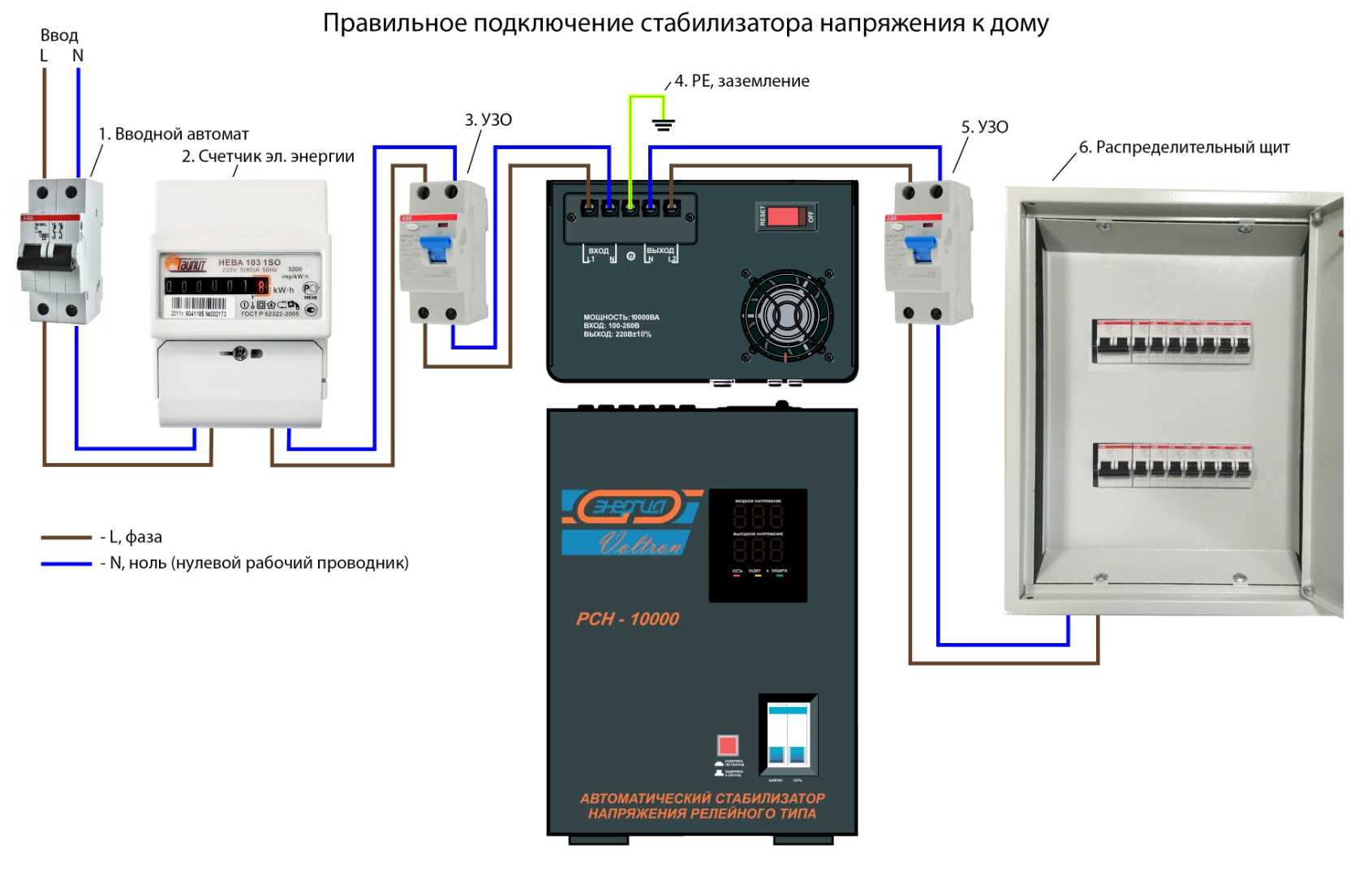

Стабилизатор устанавливается рядом с распределительным щитом. Нельзя устанавливать в подвале или на чердаке.

Существуют различные типы устройств, с которыми следует ознакомиться перед покупкой. Они отличаются принципом работы и условиями использования.

Электромеханический

Трехфазный электромеханический регулятор напряжения 21 кВт Energy Hybrid 30000 II поколения

Устройство выполнено на основе автотрансформатора, который управляется электронной схемой. Регулировка осуществляется поворотным графитовым контактом, снабженным сервоприводом. Они могут использоваться как сетевые или магистральные устройства в зависимости от их номинальной мощности.

Преимущества:

• Диапазон рабочего напряжения от 130 до 260 В.
• Нет помех.
• Форма выходного напряжения не искажена.
• Стойкость к перегрузкам.

К недостаткам можно отнести невозможность работы в условиях низких температур и низкую скорость стабилизации. Также во время работы пользователи могут слышать шум. Такие стабилизаторы лучше использовать при нечастых скачках напряжения.

Релейный и гибридный

Реле-регулятор напряжения SUNTEK SNET-550 ВА

Основой таких устройств также является автотрансформатор. Отличие заключается в способе изменения напряжения — в релейных и гибридных устройствах оно происходит за счет коммутации участков обмотки.

Релейные стабилизаторы могут вызывать мигание ламп. Также во время работы могут быть слышны щелчки, поэтому такое устройство лучше устанавливать в удаленном от зоны отдыха месте.

Преимущества:

• Производительность.
• Зона срабатывания увеличена до 105 В.
• Не требует обслуживания.
• Срок службы 10 лет.
• Работают при температуре до -30 градусов.
• Они могут работать на улице.
• Выдерживают нагрузку 110 % от номинального значения.

Релейные устройства дороже электромеханических.

Для устранения недостатков релейных и электромеханических стабилизаторов получилось гибридное устройство. Работает в широком диапазоне от 105 В до 280 В. Регулировка напряжения плавная. При снижении напряжения ниже 140 В начинает работать релейная часть, обеспечивающая 220 В. Недостатки — устанавливается на пол и не может функционировать при температуре ниже 0 градусов.

Электронный

Стабилизатор напряжения Ресант АСН-1000/1-Ц электронный, однофазный

Работает на основе тиристоров и симисторов вместо реле. Это приводит к тому, что на выходе поддерживается нормальное напряжение при входе падает до 60 В. Работа бесшумная, так как нет движущихся частей. Срок службы высокий, имеют расширенную гарантию до трех лет. Электронные стабилизаторы небольшие, их удобно крепить на стену. Их используют даже в многоквартирных домах. Имеют небольшой шаг регулировки. К минусам можно отнести высокую стоимость стабилизаторов.

Другие типы

Стабилизатор феррорезонансный

Перечисленные типы стабилизаторов являются основными и чаще всего используются в частных домах. Но есть и другие устройства с другим принципом работы. К таким устройствам относятся феррорезонансные стабилизаторы. Они подходят для работы в небольших домах. Они состоят из сердечника, между обмотками которого возникает феррорезонанс, и конденсаторов. К достоинствам можно отнести высокую производительность и надежность. Минус — низкий КПД, шумность, габариты, стоимость.

В отдельную группу выделяют электронные стабилизаторы с двойным инверторным преобразованием. Это дорогие устройства, которые лучше ставить на одно из самых ценных устройств. Они могут компенсировать любые изменения в сети.

Критерии выбора

Перед выбором регулятора напряжения необходимо выяснить, к какой сети он будет подключен. На 220 В подходит однофазное устройство. На 380 В необходимо трехфазное или 3 однофазных устройства. Выбор зависит от следующих условий:

• Если в доме есть приборы, рассчитанные на 380 В, устанавливается один трехфазный стабилизатор.
• При отсутствии такой электротехники выгоднее монтировать три однофазных прибора.

Основными критериями, по которым выбирается стабилизатор, являются напряжение, пределы регулировки, точность и наличие дополнительного функционала.

Мощность

Таблица расчета мощности стабилизатора по энергопотреблению электроприборов

Для выбора стабилизатора питания можно использовать два метода. Первый заключается в расчете суммарной нагрузки всех подключенных электроприборов. Второй рекомендуемый метод – увидеть ток отсечки машины на входе. Он уже подобран с учетом максимальной нагрузки и с запасом хода. Тогда при установленном автомате защиты на 50 А мощность стабилизатора должна быть 220*50=11 кВт. Исходя из этого значения, выбирается ближайший к нагрузке стабилизатор (в данном случае 10 и 15 кВт). При полной загрузке берется большее значение, при неполной загрузке следует выбирать меньшее.

Если установлен трехфазный стабилизатор, мощность умножается на 3. Для автомата на 16 А мощность равна 16 * 220 * 3 = 10,56 кВт.

Пределы регулирования

График зависимости выходной мощности регулятора напряжения от номинальной (в процентах)

Диапазонами входного напряжения, указанными в документации, являются те значения, в пределах которых регулятор будет выравнивать ток . При разных параметрах устройство отключается.

Прежде чем выбирать прибор по этому параметру, следует измерить напряжение в доме и записать максимальное и минимальное значения. Также следует учитывать, что при работе вблизи границы диапазона точность поддерживаемых параметров падает до 18%. Устройство, работающее длительное время в таких условиях, перегреется и может сломаться.

Точность выходного напряжения Точность

Выбирается по значениям, прописанным в паспорте на бытовую технику. Большинство электроприборов работают с точностью 5-7%. Яркость лампы заметно меняется уже при 3% отклонении напряжения. При покупке нужно выбрать нижний предел.

Дополнительные опции

Принцип работы регулятора напряжения

Многие стабилизаторы оснащены функцией защиты от больших токов и напряжений. Если вы приобрели модель без этой функции, необходимо дополнительно поставить защитное реле.

Есть такое устройство как байпас. Это переключатель, с помощью которого можно напрямую соединить вход и выход. Он используется при поломке стабилизатора на время, пока не будет произведен ремонт или замена вышедшего из строя устройства.

Стабилизаторы поставляются с несколькими дисплеями. Они показывают текущую нагрузку, входные и выходные значения, режим работы.

Любые устройства, подключенные к сети, нагреваются. Температура может привести к перекосам и неисправностям, поэтому рекомендуется покупать модели с охлаждением.

Популярные бренды

Стабилизатор напряжения Ortea Gemini 15-15/10-20

Итальянская компания ORTEA занимает лидирующие позиции по продажам стабилизаторов. У них есть представительства во всех крупных странах мира. Предлагают устройства линейки Gemini на 20 кВА, Orion до 250 кВА, Sirius new до 6000 кВА и другие. Работа при пониженной температуре

Российская компания Бастион также производит защитные средства для электротехники. У компании есть собственное конструкторское бюро, поэтому они полностью занимаются всем процессом производства и испытаний оборудования.

«Реканта» производит свое оборудование в Китае. Эта компания является лидером по продажам сварочного и защитного оборудования.
