Как и силовые провода, LAN-кабели с виду мало чем отличаются. Но на самом деле разница может быть большой — рассказываем, на что именно обратить внимание при выборе.

Что нужно, чтобы получить высокую скорость домашнего интернета? Очевидно, хороший роутер. Но не только — скорость может зависеть и от кабеля, которым подключен ваш роутер.

Давайте разберемся, какими они бывают, и какой покупать, чтобы полноценно использовать возможности входящего канала. Кстати, проверить скорость интернета вы можете у нас на сайте.

Что такое витая пара?

Это кабель, используемый для передачи сигнала, в основе которого лежит несколько пар скрученных между собой проводов. Отсюда и такое название. Каждая пара предназначена для одного сигнала: передаваемого или принимаемого. Скрутка «внутренностей» кабеля производится с целью защиты от помех. Также же существуют и другие методы защиты, которые в самых бюджетных продуктах не встречаются.

Данный тип кабелей используется не только для передачи цифрового Ethernet-сигнала. Он также встречается в аналоговых телефонных сетях, но их мы касаться не будем — поговорим лучше про LAN-кабели.

Типы кабелей

От типа кабеля зависит максимальное расстояние, на которое сможет уверенно передаваться сигнал, а также уровень защиты и пропускная способность.

В настоящие время кабели 1-4 категории практически не встречаются в продаже. Это устаревшие форматы, которые не соответствуют требованиям современного сетевого оборудования.

Самый распространенный тип — 5е. Это слегка улучшенная версия 5 категории. В основе такого кабеля лежат двух- или четырехпарные провода. Максимальная пропускная способность составляет 1000 Мбит/с. Дистанция, на которой сигнал не будет ухудшаться — 100 метров. Благодаря этим характеристикам данный кабель подойдет для большинства пользователей. Однако, если вы планируете пользоваться «гигабитным» интернетом, то придется приобрести кабель более высокой категории.

• Эксплуатация

  Как удлинить интернет кабель: 4 разных способа

6 категория подразумевает лучшую пропускную способность (до 10 Гбит/с). Но на максимальной скорости дистанция передачи сигнала снижается до 55 метров без усилителей. При скорости в 1 Гбит/c можно использовать кабель также на расстоянии до 100 метров.

Улучшенные версии 6а, 7 и 7а подразумевают дополнительное экранирование проводов, которое лучше защищает кабель от помех. Пропускная способность при этом остается прежней — 10 Гбит/с. Но увеличивается эффективная дистанция сигнала — до 100 метров.

Число пар

В зависимости от типа кабеля, количество пар проводов внутри будет отличаться. Самый простой 5е имеет всего две пары. Начиная с 6-ой категории, кабели имеют 4 пары проводов. Впрочем, иногда встречаются кабели типа 5е с 4-мя парами. В таком случае 2 пары не задействуются и используются как резервные.

И хоть 2-х парные кабели легче, дешевле и эластичнее своих аналогов, мы рекомендуем использовать только 4-х парные кабели. Во-первых, они имеют большую пропускную способность. 2-х парный кабель обеспечит вас максимум скоростью в 100 Мбит/c. Во-вторых, даже если ваше сетевое оборудование не способно передать скорость больше 100 Мбит/c, вы получите резервную незадействованную пару проводов в 4-х парном кабеле. Она пригодится в случае, когда основная пара повредится. В-третьих, это хороший задел на будущее. Вам не придется заново протягивать кабель, когда захотите получить интернет со скоростью 1-10 Гбит/c.

Тип защиты

Для стабильного соединения нужно не только обеспечить прохождение сигнала, но и защитить его от помех. Для этого часто используют экранирование, его тип можно найти в обозначении кабеля).

• UTP — не подразумевает наличие экранирования (но это не значит, что такой кабель неработоспособен).
• FTP — самый простой вид экранирования, который представляет собой общую оболочку для всех внутренних проводов.
• SFTP — дополнительная защита в виде сетчатой оболочки поверх экранирования. Благодаря этому кабель меньше подвержен физическим воздействиям и повреждениям.

Наличие экранирования у кабеля не гарантирует дополнительную защиту от помех. Во-первых, кабель должен быть заземлен, то же самое касается и сетевого оборудования. Во-вторых, заземление должно быть качественным. В противном случае тонкий провод заземления будет выступать в качестве антенны, которая притягивает дополнительные помехи. В-третьих, правильно обжать кабель FTP и SFTP гораздо сложнее.

В случае нарушения контактов разъема вы также получите обратный эффект — ухудшение сигнала. Поэтому зачастую экранированные кабели не используют в многоквартирных домах.

Материалы

В качестве материала проводника производители используют медь, омедненный алюминий и омедненную сталь. Если вы выбираете витую пару для использования в домашних условиях, можете вообще не заморачиваться по этому поводу.

• Покупка

  Модем, маршрутизатор, роутер: что это такое и в чем отличия?

В качестве оболочки производитель выбирает ПВХ. Этого тоже вполне достаточно для домашней эксплуатации. Но при использовании кабеля на открытом воздухе, рекомендуется выбирать продукцию со специальной полиэтиленовой оболочкой, которая защищает кабель от разрушения под действием ультрафиолетовых лучей. Если планируется протяжка по воздуху, уточните у продавца наличие несущего троса внутри кабеля, который будет нести основную нагрузку.

На количество жил в кабеле следует обращать внимание только в том случае, если планируется регулярный перенос проводов с места на место. Чем больше жил в кабеле, тем он эластичнее и тем меньше он подвержен деформации от изгибов.

Читайте также:

• Как гарантированно выбрать хороший кабель для проводки?
• Как вести проводку: по полу или потолку?

Теги LAN-кабель

Автор

Денис Михайлов

Была ли статья интересна?

Поделиться ссылкой

Нажимая на кнопку «Подписаться»,
Вы даете согласие на обработку персональных данных

Рекомендуем

Лучшие приставки для телевизора: топ-10 моделей в 2023 году

Зачем клавиатуре подставка под запястья?

2ГИС на Айфон: как вернуть популярное приложение на iOS

Как обновить Сбербанк Онлайн на Андроид-телефоне

Не работает клавиатура на компьютере или ноутбуке: что делать?

Как избавиться от старой техники и не навредить природе

Как проверить скачанный файл на вирусы?

Макросы для клавиатуры и мыши: что это и как их создать

Как поставить живые обои на ПК?

Реклама на CHIP Контакты

что это, пропускная способность, сечение, маркировка, категории, максимальная длина и скорость, расшифровка UTP, FTP, STP

Антон Богданов

Инженер-проектировщик сетей связи

Несмотря на то, что оптические кабельные линии связи постепенно становятся доступнее, появляется больше устройств, поддерживающих работу с ними, и в целом работа с этим материалом становится проще, кабели типа витая пара, как и раньше, остаются самым доступным и удобным способом для подключения Интернета.

Содержание

1. Определение и устройство
2. Преимущества применения
3. Виды
4. Число жил
5. Экранирование
6. Оболочка
7. Категории
8. Типы проводников
9. Материал
10. Исполнение проводников
11. Сечение
12. Маркировка
13. Выбор кабеля
14. Схема обжима

Определение и устройство

Так что такое витая пара и почему она собственно витая? Дело в том, что этот кабель состоит из скрученных между собой пар проводников. От выбора материала проводника, количества витков, изоляции и наличия экрана зависит пропускная способность, дальность действия и условия эксплуатации шнура. Интернет кабель применяется для соединения устройств и передачи информации по технологии Ethernet.

Основное отличие  от остальных кабелей — это то, что один проводник обвивает другой, поэтому кабель и носит такое название. Сигнал подаётся сразу на оба проводника пары, но по одному из них он идёт в противофазе. Получая сигнал по паре проводов, полезный сигнал суммируется (потому что он идёт в противофазе), а помехи вычитаются (они идут в одной фазе). Тем самым можно избавиться от большого количества помех для сигнала. Дополнительно жилы скручивают друг с другом для уменьшения наводок.

Преимущества применения

Преимущества использования перед другими типами кабелей:

• Доступность;
• Простота монтажа благодаря небольшой толщине и гибкости кабеля;
• Удобство работы с кабелем, поскольку для этого не требуется дорогого оборудования;
• Прочность и долговечность.

Виды

Существует много видов витой пары. Она может отличаться по количеству жил, наличием или отсутствием экранирования и типом оболочки. Каждый из этих видов подходит для определённой технологии и условий эксплуатации.

Число жил

Провод состоит из жил. Количество этих жил должно быть кратно 2. На данный момент существуют кабели с одной парой – 2 жилы, с двумя парами – 4 жилы и четырьмя парами – 8 жил.

Экранирование

Кабель бывает экранированный и неэкранированный. Для использования дома вполне пригоден без экранирования. Тип экрана выбирается, исходя из внешних условий и возможных наводок на провод.

• U/UTP — без экрана, применяется в домах и офисах, где нет сильных наводок;
• FTP (F/UTP) – с экраном, сделанным из фольги;
• STP (S/UTP) – экранирование происходит за счёт медной оплетки поверх всех пар;
• S/FTP, SF/UTP – фольга на каждой паре и все пары поверх экранированы медной оплёткой;
• U/FTP – каждая пара экранирована фольгой;
• F/FTP – фольга на каждой из пар и общий фольгированный слой;
• SF/FTP – этот вид кабеля имеет три экрана. Каждая пара экранирована фольгой, дополнительно фольгой экранированы все пары вместе и поверх экранированы медной оплёткой.

Слой из фольги предохраняет от окружающей среды и окислов. Медная оплётка предназначена для защиты кабеля от электромагнитных наводок.

Оболочка

В зависимости от места использования кабеля, используется несколько разновидностей оболочки.

• PVC – пластиковая оболочка, используется для прокладки внутри помещений;
• PE – слой из полиэтилена. Более прочная, чем оболочка из пластика, может использоваться для прокладки на улице;
• PP – полипропиленовый слой, устойчивый к внешней среде и температуре до 140 градусов Цельсия;
• FR – защита, способна находится в открытом огне до 180 минут;
• LS – при горении кабеля выделяется минимум дыма;
• ZH – не токсична при горении;
• B – броня, применяется при прокладке кабеля в грунте;
• С – провод с силовым элементом, используется при подвесе кабеля.

Категории

Самое широкое распространение получила категория 5e. Именно этим ethernet кабелем соединяется оборудование провайдера и квартирного роутера. Этим же кабелем происходит подключение к маршрутизатору различных устройств, таких как персональный компьютер, телевизор, игровая консоль и т.д. Но категорий на самом деле гораздо больше. Одни уже не используются из-за недостаточной пропускной способности, другие же, наоборот, не применяются в повседневной жизни из-за слишком высокой пропускной способности и, следовательно, дороговизны.

Провод делится на категории, исходя из количества жил, количества витков и используемого частотного диапазона. От этих параметров будет зависеть скорость передачи данных витой пары и то, на какое максимальное расстояние она сможет их передать без потери сигнала.

• Cat.1 – 1 пара работающая на частоте от 0,1 до 0,4 МГц. Применяется для аналоговой телефонной линии и доступа в интернет через модем;
• Cat.2 – 2 пары работающие на частоте от 1 до 4 МГц;
• Cat.3 – 4 пары работающие на частоте 16 МГц. Применяются для Ethernet стандарта 10BASE-T (скорость 10 Мбит/с) и 100BASE-T4 (100 Мбит/с). Указанная скорость гарантируется при длине кабеля до 100 метров;
• Cat.4 – 4 пары на частоте 20 МГц. Применяется для технологии Token ring и 10BASE-T, 100BASE. Скорость по такой устаревшей технологии не может быть выше 16 Мбит/с. Сейчас уже не применяется;
• Cat.5 – 4 пары на частоте 100 МГц. Применяется в стандарте 100BASE-TX, 100 Мбит/с. Максимальная длина — 100 метров;
• Cat. 5e – 4 пары, работающие на 100 МГц по стандарту 1000BASE-T, обеспечивает скорость до 1000 Мбит/с. Максимальная длина витой пары категории 5e для поддержания указанной скорости — не более 100 метров;
• Cat.6 – 4 пары. Частота 250 МГц. Применяется в технологиях Fast Ethernet и Gigabite Ethernet (10GBASE-T). Способен обеспечивать передачу данных до 10 Гбит/с на расстоянии до 55 метров;
• Cat.6e – 4 пары на частоте 500 МГц. применяется в технологии (10GBASE-T) и обеспечивает скорость до 10 Гбит/с на расстоянии до 100 метров;
• Cat.7 – 4 пары, рабочая частота составляет 600 МГц. Используется в технологии (10GBASE-T). Скорость 10 Гбит/с при длине кабеля до 100 метров. Относится не к UTP, а к S/FTP. В нём применяется не только общий экран, но и экран для каждой пары;
• Cat.7a – 4 пары, рабочая частота 1200 МГц. Применяется в Gigabit Ethernet (40GbE, 100GbE) 40 Гбит/с до 100 метров, и 100 Гбит/с до 15 метров.

Типы проводников

Провод изготавливают из разных материалов с различной толщиной. И от их качества и сечения сильно зависит цена.

Материал

Каноничным металлом для провода считается медь. Но она довольно дорога сама по себе, и не всегда нужна для применения. Поэтому в данный момент можно увидеть три основных материала:

• Алюминий. Провод, сделанный из алюминия, значительно легче и дешевле медного. Это все его преимущества, дальше идут только недостатки. Электропроводность алюминия ниже, чем у меди, в 1,7 раз. На небольших участках это не заметно, но на длинных участках, граничащих с максимально допустимыми длинами, это может стать серьёзной проблемой. С алюминиевых проводов со временем могут сползать коннекторы. Материал сильно подвержен коррозии и его применение недопустимо в сырых помещениях или на улице, поскольку из-за повреждения коррозией электропроводность жилы значительно ухудшается. Провод из алюминия не такой гибкий, как медный, поэтому его несколько сложнее монтировать и проще повредить. Идеальное место применения кабеля с алюминиевыми жилами — это сухое помещение, например, квартира или офис, где длины кабеля не превышают половины, разрешённой используемым стандартом. Таким кабелем не получится запитать устройства по технологии PoE (Power over Ethernet). Эта технология позволяет передавать на устройство сигнал и электропитание через данный провод;
• Омеднённый алюминий. Представляет собой алюминиевый кабель с нанесённым на его поверхность медным слоем. Этот кабель тоже значительно легче медного, но уже не так дёшев. Разница с медным кабелем составляет около 15%. Преимущество над кабелем из чистого алюминия заключается в улучшенной электропроводности и защите от коррозии. Но даже несмотря на то, что проводимость уже значительно лучше, чем у алюминиевого, технология PoE плохо работает на таком кабеле;
• Медь. Провод, изготовленный из меди, тяжелее и дороже всех остальных. Но именно она позволяет выжать из использованной технологии всё, что задумано. И именно при медном исполнении пропускная способность витой пары будет максимальна. Сеть, построенная из медного кабеля будет самой качественной и долговечной.

Исполнение проводников

Проводники могут быть одножильными и многожильными.

• Одножильный (Solid). Представляет из себя цельную жилу из одного проводника. Подходит для передачи сигнала на длительные расстояния. Подходит для обжима ручным инструментом;
• Многожильный (Stranded), состоит из нескольких проводников скрученных по спирали. Более гибкий и хорошо подходит для изготовления патч-кордов. Не очень подходит для обжима ручным инструментом.

Сечение

Чем толще сечение жилы витой пары, тем больше можно пропустить по нему информации, и тем выше дальность передачи. Деление на категории уже само подразумевает то, что для выбранной категории кабеля будет выдержано требуемое сечение провода. Для маркировки сечения проводника придумана маркировка – AWG. На русский язык эта аббревиатура переводится как – Американский калибр проводов. Если говорить упрощённо, то для каждого значения AWG есть свой диаметр жилы и площадь её поперечного сечения. Для одножильного и многожильного кабеля эти значения будут разными.

Для категории Cat. 5e стандарт — 24AWG. Это означает что для его полноценной работы диаметр каждого провода должен составлять 0,511 мм, что означает площадь поперечного сечения 0,205 кв. мм.

Маркировка

Характеристики, которые должны поддерживать сетевые кабели связи, и в каких условиях, описаны в стандарте iso 11801 (редакция 3). Но для обычного пользователя, и даже для монтажника кабельных сетей эти знания избыточны. Для построения качественной локальной сети достаточно описанных здесь параметров.

Чтобы понять, какая маркировка для витой пары используется в настоящий момент, можно просто взять кусок кабеля и посмотреть, что же на нём написано.

Из изображения видно, что на кабеле указана следующая информация:

• U/UTP – это информация об используемом экране, здесь его нет;
• Cat 5e – категория кабеля. Эта витая пара поддерживает максимальную скорость в 1Гбит/с на расстоянии до 100 метров;
• PVC – используется пластиковая оболочка для прокладки внутри помещений;
• 4x2x0,48 – кабель состоит из четырех пар. Диаметр жилы составляет 0,48 мм. Может быть использована другая маркировка, где вместо диаметра указывается значение AWG, например, 4x2x24AWG;
• SOLID – каждая жила состоит из одного проводника;
• Verified to ISO/IEC 11801 – соответствие указанному стандарту;
• 07/16 – дата выпуска;
• 284m — оставшийся или израсходованный метраж кабеля.

Выбор кабеля

Провод выбирается, исходя из условий эксплуатации и применяемой технологии. Стоит выбирать провод категории Cat.5e. Если прокладка будет происходить внутри помещения, то можно выбрать кабель для Интернета — витую пару без экрана U/UTP. Если на кабель возможно воздействие различных наводок, то в зависимости от их силы нужно подбирать экранирование. Для сухого и теплого помещения, где на кабель не будет воздействовать прямой солнечный свет, стоит выбирать оболочку PVC. Для более агрессивных сред и для кабелей, которые будут нести важную функцию, стоит выбирать внешнюю оболочку попрочнее. Для прокладки в грунте нужно выбирать кабель в броне B, а для подвеса C.

Для максимального качества передачи должен применяться одножильный кабель, сделанный из меди. Если высоких скоростей и больших длин кабеля не предусматривается, то можно сэкономить, выбрав алюминиевый или омеднённый тип исполнения.

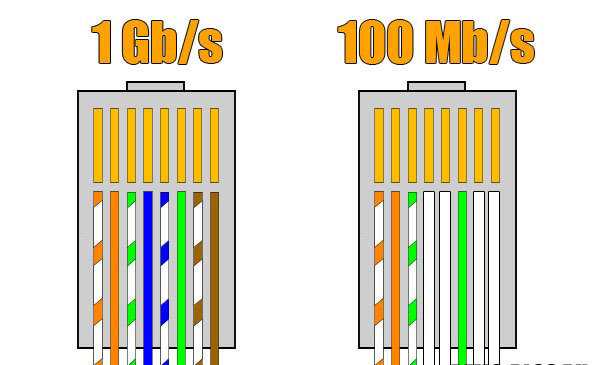

Схема обжима

Для обжима кабеля используются коннекторы RJ-45.

Так их прозвали в народе, правильное название этих разъёмов 8P8C.

Обжим витой пары подробно расписан в другой статье, он происходит по прямой или обратной схеме. В основном используется первый вариант. Эти стандарты обозначены на схеме.

Иногда может потребоваться перекрёстный обжим (кросс), он применяется для соединения одинаковой техники, например, компьютер-компьютер, роутер-роутер и тд.

404: Страница не найдена

Дата центр

Страница, которую вы пытались открыть по этому адресу, похоже, не существует.

Обычно это результат плохой или устаревшей ссылки. Мы извиняемся за любые неудобства.

Что я могу сделать сейчас?

Если вы впервые посещаете TechTarget, добро пожаловать! Извините за обстоятельства, при которых мы встречаемся. Вот куда вы можете пойти отсюда:

Поиск

• Узнайте последние новости.
• Наша домашняя страница содержит самую свежую информацию о Центре обработки данных.
• Наша страница о нас содержит дополнительную информацию о сайте, на котором вы находитесь, Data Center.
• Если вам нужно, свяжитесь с нами, мы будем рады услышать от вас.

Просмотр по категории

SearchWindowsServer

• Как передать роли FSMO с помощью PowerShell

  Возможно, вам потребуется сменить роли FSMO Active Directory по нескольким причинам. Если вам нужно сделать это более одного раза, есть способ …

• Как создавать и запускать сценарии Windows PowerShell

  После того, как администраторы освоятся с основами PowerShell, можно приступать к написанию сценариев. Это руководство по написанию сценариев PowerShell для …

• Microsoft останавливает два нулевых дня для мартовского вторника исправления

  Компания исправляет активно эксплуатируемые уязвимости, затронувшие Microsoft Outlook и ОС Windows, в пакете этого месяца …

Облачные вычисления

• Как использовать сценарии запуска в Google Cloud

  Google Cloud позволяет использовать сценарии запуска при загрузке виртуальных машин для повышения безопасности и надежности. Выполните следующие действия, чтобы создать свой…

• Когда использовать AWS Compute Optimizer и Cost Explorer

  AWS Compute Optimizer и Cost Explorer отслеживают, анализируют и оптимизируют затраты на облако. Сравните два инструмента, чтобы выбрать, какой …

• Знакомство с иерархией ресурсов Azure

  Группы управления Azure, подписки, группы ресурсов и ресурсы не являются взаимоисключающими. Предприятия могут — и часто делают…

Хранение

• Amazon добавляет новые функции S3 для озер данных и гибридного облака

  Amazon отказалась от новых функций для своей службы хранения объектов, включая файловый клиент с открытым исходным кодом, покупку новых данных …

• Хранилище Kubernetes по-прежнему является целью ИТ-вендоров для приобретения

  Стартапы Persistent Storage Kubernetes, такие как Ondat, вымирают, поскольку поставщики корпоративных ИТ осваивают рынок контейнеров …

• Komprise Analysis предлагает автономные инструменты визуализации данных SaaS

  Аналитические возможности флагманского продукта поставщика управления данными теперь доступны в виде отдельного SaaS, чтобы помочь обеспечить …

Как выбрать кабель Ethernet

Выяснить, какие кабели Ethernet лучше всего подходят для вас, не переборщив, сложно, но мы здесь, чтобы помочь. Мы составили руководство, включающее таблицу, глоссарий и другие советы по покупке, в которых сравниваются преимущества и недостатки различных кабелей Ethernet. Наше объяснение ниже — отличный способ начать выяснять, как выбрать лучший кабель Ethernet для дома или работы.

Содержание

• Отслеживание скорости вашего интернета
• Что означает слово Cat?
• Типы кабелей Ethernet
• О разъемах Ethernet
• Экранирование и фольга
• Виды кабелей Ethernet
• Цвета кабелей Ethernet
• Варианты кабелей Ethernet

Отслеживание скорости вашего интернета

armpannawat/123RF

Самый простой способ выбрать кабель — это выбрать кабель с нужными диапазоном и характеристиками. Но что нужно ?

Начните со скорости вашего домашнего интернет-соединения. Если у вас гигабитный интернет (1 Гбит/с), старый Ethernet-кабель будет вас сдерживать. Если у вас более медленное соединение — возможно, 10 или 20 мегабит в секунду — вам подойдет любой Cat 5 или новее (подробнее об этом ниже).

Если вы не знаете фактическую скорость вашей интернет-подписки, подключите свой компьютер напрямую к модему и загрузите этот тест скорости. Это даст вам начальное представление о том, что вам нужно с точки зрения проводного подключения. Если ваша подписка поддерживает загрузку только со скоростью 50 Мбит/с, приобретение кабеля Ethernet со скоростью 10 Гбит/с может оказаться излишним.

Кроме того, если вы часто перемещаете большие файлы между компьютерами или транслируете видео с чрезвычайно высокой пропускной способностью, лучший кабель Ethernet может иметь огромное значение. Если это не так, и вы путешествуете по Интернету только на мелководье, вы можете не заметить такой большой разницы.

Однако, если вы ищете кабель для замены, рекомендуется выбрать одну из последних версий, чтобы воспользоваться как преимуществами скорости, так и надежностью вашей установки в будущем. Они также могут обеспечить лучшую защиту, которая может помочь защитить ваши данные во время их передачи. Сам по себе кабель Fast Ethernet не имеет большого значения, но хороший кабель может работать вместе с другими высокопроизводительными сетевыми устройствами, чтобы обеспечить максимально надежное соединение.

Что означает Кот?

Когда вы начнете искать конкретные кабели Ethernet, соответствующие вашим потребностям, вы быстро заметите, что они разделены по номерам «Cat». Что это значит?

«Кот» означает «категория». Следующее число указывает версию спецификации, поддерживаемую кабелем. Общее эмпирическое правило заключается в том, что более высокие числа представляют более высокие скорости и более высокие частоты, измеряемые в мегагерцах (МГц). Как и в случае с большинством технологий, новые кабели обычно поддерживают более высокую пропускную способность и, следовательно, более высокие скорости загрузки и более быстрые соединения.

Более продвинутые номера Cat также могут указывать на более надежную работу, а также лучшую производительность на расстоянии. Вы заметите, что кабели Ethernet обычно имеют два рейтинга скорости: один на расстоянии от 10 до 30 метров и один на 100 метров, потому что производительность обычно падает на больших расстояниях.

Кабель Ethernet, типы

Если вы хотите, вы можете просто выбрать последний номер Cat (на данный момент 8) на будущее и не беспокоиться об остальном. Или вы можете посмотреть, для чего подходит каждая категория, в нашем удобном списке ниже:

Кат. 1 — Кат. 5

Мы пропускаем эти категории, потому что они очень старые, технически даже не являются официальными стандартами Ethernet, и они больше не поддерживаются или слишком медленны для использования.

Категория 5e

Буква «e» в категории 5e означает «расширенный». Физических различий между кабелями Cat 5 и Cat 5e нет. Однако производители строят кабели Cat 5e в соответствии с более строгими стандартами тестирования, чтобы исключить передачу нежелательных сигналов между каналами связи (перекрестные помехи). Кабель Cat 5e в настоящее время является наиболее часто используемым кабелем, в основном из-за его низкой стоимости производства и поддержки более высоких скоростей, чем кабели Cat 5.

Категория 6

Ethernet-кабель Cat 6 поддерживает более высокую пропускную способность, чем кабели Cat 5 и Cat 5e. Они туго намотаны и обычно снабжены фольгой или плетеным экраном. Упомянутое экранирование защищает витые пары проводов внутри кабеля Ethernet, что помогает предотвратить перекрестные помехи и шумовые помехи. Кабели Cat 6 технически поддерживают скорость до 10 Гбит/с на расстоянии до 55 метров. Однако за эту скорость приходится платить, поскольку кабель Cat 6 дороже, чем варианты Cat 5 и Cat 5e.

Категория 6а

Буква «a» в Cat 6a означает «расширенный». Кабели, основанные на этом стандарте, являются шагом вперед по сравнению с версиями Cat 6, поддерживая удвоенную максимальную пропускную способность. Они также способны поддерживать более высокие скорости передачи по кабелям большей длины. Кабели Cat 6a экранированы, а оболочка, достаточно толстая для устранения перекрестных помех, делает кабель гораздо более плотным и менее гибким, чем кабель Cat 6.

Кат. 7 и Кат. 7а

Кабели

Cat 7 и Cat 7a обладают высокими характеристиками, но, как правило, бесполезны для большинства людей. Давайте разберемся, почему:

Кабели

Cat 7 поддерживают более высокую пропускную способность и значительно более высокую скорость передачи, чем кабели Cat 6, благодаря использованию новейшей широко доступной технологии Ethernet. Кабели Cat 7 достигают скорости до 100 Гбит/с на расстоянии 15 метров, что делает их одной из самых эффективных категорий кабелей Ethernet. Кабели Cat 7 всегда экранированы и используют модифицированный разъем GigaGate45, обратно совместимый с Ethernet-портами RJ45.

Однако этот модифицированный разъем GG45 является проприетарным компонентом, и, хотя обратная совместимость немного помогла, все еще существуют проблемы с соблюдением предыдущих стандартов Ethernet. Это привело к тому, что большинство производителей избегали стандарта Cat 7, поэтому сегодня он довольно редок. Эта трудность привела к разработке Cat 6a — и большой маркетинговой путанице, поскольку некоторые продавцы начали называть Cat 6a новой Cat 7. Всегда проверяйте спецификации перед покупкой — и если есть сомнения, мы предлагаем просто выбрать Cat 8. вместо.

Cat 7a предлагает один из кабелей Ethernet с самыми высокими техническими характеристиками, которые вы можете купить, но он не является широко доступным и предлагает лишь несколько вариантов поддерживающего сетевого оборудования. Стандарт 7a был разработан для поддержки соединений 40 Gigabit Ethernet на расстоянии до 50 метров и — так же, как Cat 7, но с улучшением общей пропускной способности — более чем на 50%. Это улучшение может быть полезным в некоторых случаях, но кабели Cat 7a намного дороже, чем любой другой вариант. Рассмотрите возможность использования Cat 7a только в очень нишевых случаях.

Категория 8

Этот стандарт обещает максимальную частоту 2000 МГц и скорость до 40 Гбит/с на расстоянии 30 метров. Эта высокая частота также требует экранирования, а это означает, что вы никогда не найдете неэкранированные кабели Cat 8. Более того, Cat 8 поддерживает два разъема. Таким образом, он позволяет использовать только три соединенных кабеля общей длиной 30 метров. Кабели Cat 8 будут стоить дороже, чем другие варианты, но в наши дни они стали более доступными. Вы можете найти варианты для 10-футовой Cat 8 менее чем за 15 долларов.

Cat 8 также является единственным кабелем, отвечающим последним стандартам IEEE (вышеупомянутая частота 40 Гбит/с и 2000 МГц), что является одной из причин, по которой он является отличным выбором для будущего, несмотря на значительно более высокую стоимость. В качестве дополнительного бонуса он также пропускает путаницу с разъемами Cat 7.

О разъемах Ethernet

В разъемах Ethernet

используется специальная конструкция с восемью контактами, которые должны зафиксироваться на месте, обычно называемая разъемом 8P8C. Кабели Ethernet имеют несколько различных типов разъемов 8P8C, и знание различий поможет вам лучше понять различные категории Ethernet:

РДЖ45

Это стандартный разъем Registered Jack 45, который используется в кабелях Ethernet. Существует два варианта в зависимости от цвета и расположения проводов: более популярный стандарт T568B и менее распространенный стандарт T568A (не особенно важно, если вы не выполняете детальную разводку). Разъем RJ45 используется почти во всех категориях Ethernet, от Cat 1 до Cat 6, а также Cat 8.

ГГ45

Для кабелей Ethernet Cat 7 стандарты ненадолго переключились на новый разъем под названием GigaGate45 или GG45. GG45 поставлялся с несколькими дополнительными проводниками для некоторой универсальности частоты. Он обратно совместим с разъемами RJ45, но новый разъем был сочтен в значительной степени ненужным, поэтому Cat 8 переключился на RJ45.

Ethernet RJ45

Разъемы

RJ45 просты в использовании, но не всегда долговечны — их встроенные пластиковые зажимы могут сломаться. EtherCON — это усиленная версия разъема RJ45 производства Neutrik, которая используется в ситуациях, когда традиционный разъем RJ45 слишком хрупок, часто при профессиональной работе с аудио/видео.

Экранирование и обертывание фольгой

Кабели Ethernet

уязвимы для электромагнитных помех и подобных проблем. Это может создать серьезные проблемы, если кабели проложены на открытом воздухе, рядом с высоковольтным оборудованием или рядом с другими кабелями связи. Решение? Экранирование, изолирующее кабели.

Вы можете быстро определить состояние экранирования кабелей Ethernet, взглянув на коды на самих кабелях. U/UTP обычно означает полное отсутствие экранирования: в нашем технологичном мире эти кабели становятся все менее распространенными, но они по-прежнему подходят для основных домашних целей, если кабели находятся вдали от крупных бытовых приборов.

Буква «F» означает наличие экрана из фольги. Это слой металлической фольги, меди или алюминия с покрытием из полиэстера для долговечности. Это недорогой и очень эффективный метод экранирования кабелей Ethernet, но в определенных условиях фольга может со временем деградировать и рваться.

«S» означает плетеный экран, переплетение очень тонкой медной или оловянной проволоки. Это более долговечно, чем фольга, но покрытие не такое полное.

Кабели также могут иметь несколько вариантов экранирования, и у вас могут быть кабели с оплеткой, но без фольги на внутренних проводах. Буква «F», за которой следует «TP», будет означать, что на самом кабеле есть слой фольги, но витые пары (TP) внутри него неэкранированы. Иногда «STP» используется для обозначения того, что на кабеле есть какое-то экранирование, без указания конкретных деталей.

Кабель Ethernet, стиль

В дополнение к характеристикам, кабели Ethernet также могут иметь различную конструкцию. Некоторые стили Ethernet-кабелей созданы с учетом конкретных задач или сред, поэтому вы можете адаптировать свой выбор Ethernet-кабеля к тому месту, где вы собираетесь его использовать. Вот несколько распространенных примеров:

Тонкий и ультратонкий — тонкий

Эти кабели имеют очень компактную оболочку для более тонкого общего профиля. Это может быть полезно в некоторых центрах обработки данных и серверных комнатах, где пространство очень ограничено и требуется дополнительное пространство для лучшего воздушного потока, что улучшает охлаждение.

Квартира

Плоские кабели Ethernet

легче прокладывать под коврами, плинтусами и дверными проемами. Они менее опасны, и, как правило, их легче спрятать.

Твердое ядро ​​

Указывает на сплошные медные провода, а не на алюминиевые, покрытые медью. Одножильные провода чаще используются в более крупных установках Ethernet и в кабелях более высокого качества, где они проходят на большие расстояния. Кабели Ethernet со сплошным проводом обычно сохраняют сигнал дольше и помогают уменьшить потери сигнала.

Бронированный

Эти кабели имеют толстый внешний слой для дополнительной защиты. Это делает их более подходящими для наружной установки и других сред, где могут возникнуть проблемы с коррозией или повреждением.

Плетеный

Эти кабели имеют нейлоновую оплетку снаружи для лучшей защиты корпуса и предотвращения повреждений, вызванных частыми изгибами или другими причинами.

Цвет кабеля Ethernet

Технически цвет вашего Ethernet-кабеля не имеет значения и не представляет никаких рабочих характеристик. Поставщики кабелей могут назначать определенные цвета, чтобы узнать, для чего используется конкретный кабель, определить тип соединения или отличить свое соединение от других поставщиков.

Например, зеленый может означать перекрестные соединения, желтый может означать PoE (питание через Ethernet), синий может означать кабели, предназначенные для серверов и т. д. Но здесь нет строгого правила: многие установщики просто используют цвета, чтобы упростить настройку сложных кабелей Ethernet. в дата-центрах.

Альтернативные кабели Ethernet

Flickr: tc_manasan

Наконец, существует несколько различных вариантов кабелей Ethernet, предназначенных для конкретных задач. Эти альтернативы могут быть более подходящими в уникальных ситуациях:

Адаптеры Powerline

Это уникальная установка, в которой соединения выполняются как с помощью кабелей Ethernet, так и с помощью электропроводки в доме. Это позволяет людям подключаться к Интернету через розетки в доме, что является более чистой настройкой, для включения которой требуются адаптеры.
