Расчёт свайного ростверка для свайного фундамента, примеры, формулы

Долговечность и надежность свайного ростверка зависит не только от соблюдения технологии его монтажа, но и от правильных расчетов. Все полученные результаты проверки переносятся на проект, который передается строителям.

Оглавление:

• Расчет свайного фундамента с ростверком
• Как делается расчет
• СНИП для проведения полного расчета свайного ростверка
• Что учитывается при расчетах
• Пример расчета

Основные правила расчёта свайного ростверка, формулы и СНИП нормативы, полная информация далее на странице.

Расчет свайного фундамента с ростверком

Для проведения расчетов такого плана следует обращаться к специалистам, специализирующихся в этом профиле. Перед этим проводятся геологические изыскания, позволяющие разработать проект, соответствующий почве на стройплощадке.

Совет эксперта! Если работы по геодезическому изысканию проведены не будут, то произвести точные расчеты основания с ростверком будет невозможно.

Объясняется это тем, что несущая способность определяется только на основании силы сопротивления почвы.

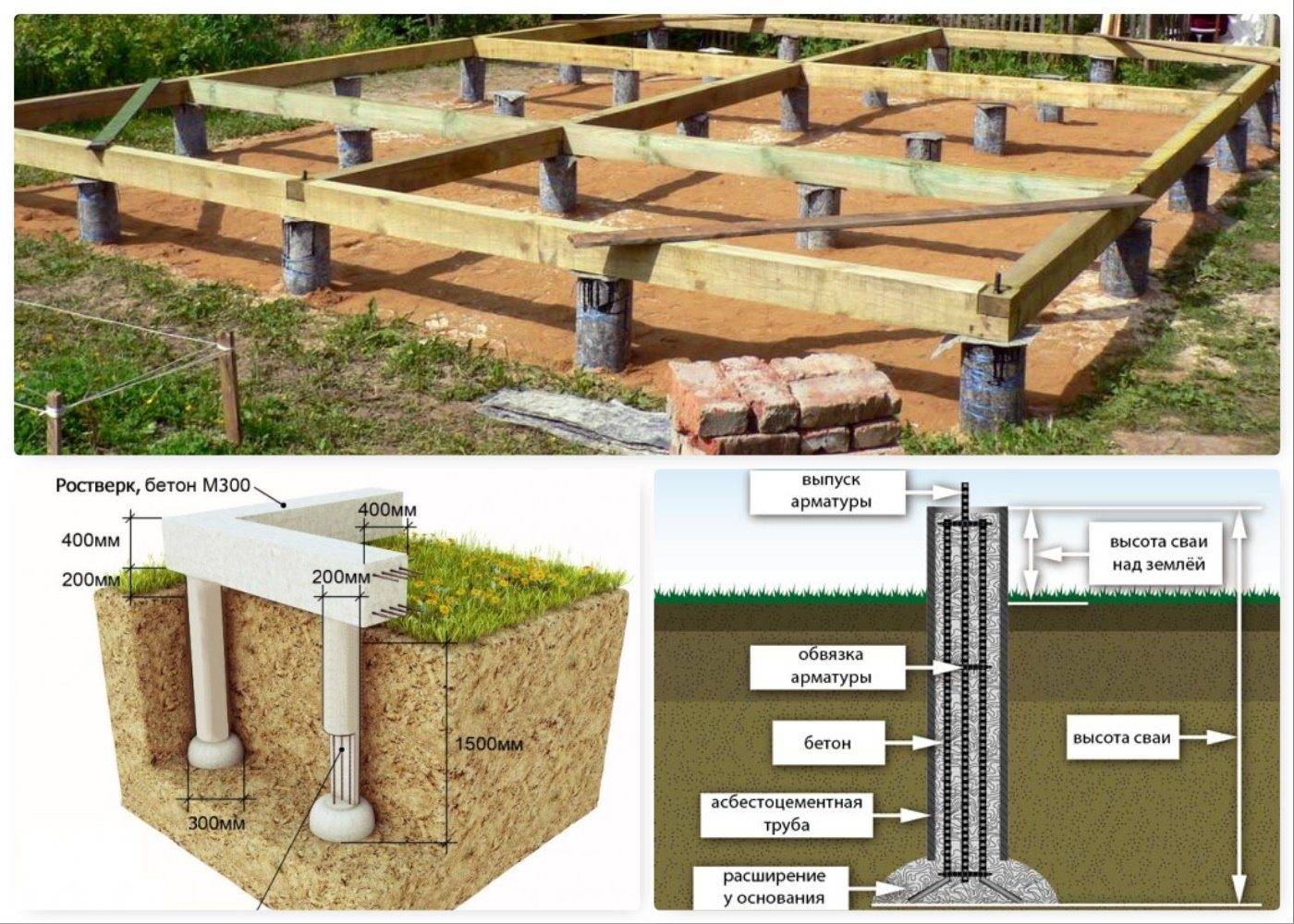

Рис: Схема свайно-ростверкового фундамента

Для проведения изысканий на участке бурится отверстие в почве для ее пробы и анализа. Только потом можно проводить важные расчеты.

При разработке проекта учитываются такие параметры по сваям:

• Глубина погружения.
• Диаметр сваи.
• Количество свай.
• Схема их расположения.

По ростверку:

• Форма ростверка (3 вида: высокий, повышенный, низкий).
• Диаметр.
• Устойчивость на изгиб и продавливание.
• Метод армирования.

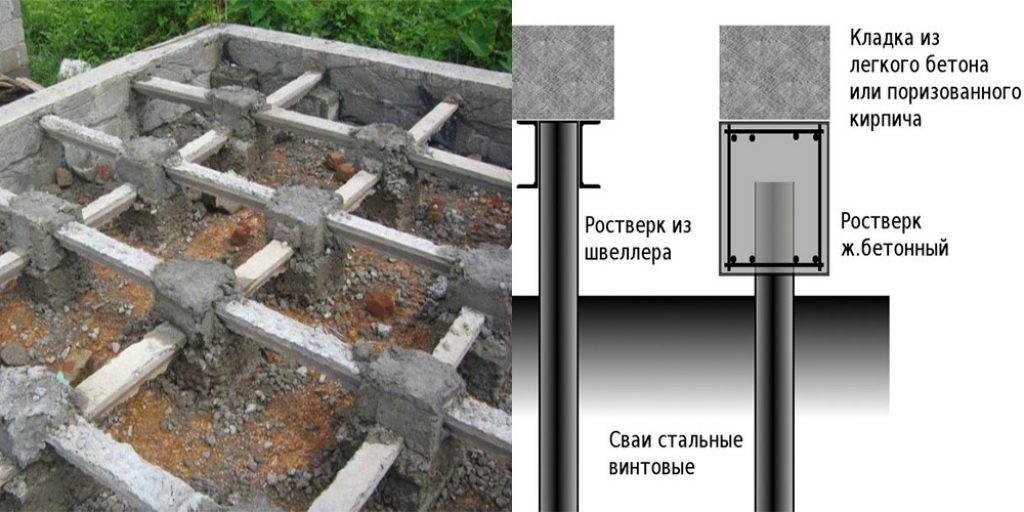

Рис: Схематическое положения ростверка свайного фундамента

Совет эксперта! Определить высоту ростверка следует исходя из веса будущего сооружения и уровня пучинистости грунта.

Как делается расчет

Существует 2 группы, благодаря которым происходит расчет свайного фундамента.

• Прочность используемых материалов, несущая способность почвы и оснований.
• Осадка вследствие трещин, нагрузки вертикальной и движения свай.

Процесс проектирования по указанным предельным выполняется при помощи следующих формул.

Устойчивость к продавливанию:

Устойчивость на изгиб:

Устойчивость к поперечным нагрузкам:

СНиП для проведения полного расчета свайного ростверка

За основу берется два СНиПа:

• Для ростверка СНиП №2.03.01.
• Для свай СНиП №2.17.77.

Совет эксперта! Соблюдение всех рекомендаций в СНиПе является обязательным условием.

Что учитывается при расчетах

Крайне важно учитывать такие аспекты:

• Все предполагаемы нагрузки и воздействия по СНиПу.
• Несущая способность опор и основания на основе особых и сочетаемых нагрузок.
• Сочетание всех используемых материалов с почвой на стройплощадке. В этом случае берутся во внимание геодезические изыскания на предмет исследования почвы и динамических/статических испытаний ЖБИ свай. Опять же, в расчет берутся показания в СНиП.

• Обращается внимание на тип свай, они могут быть висячими или стойки. Обязательно учитывается общий вес. Не менее важны и нагрузка воздушных масс.
• В процессе расчетов, основание с ростверком представляет собой единой рамной конструкцией. Она должна воспринимать нагрузку по вертикали и горизонтали. Также изгибающая сила.
• Если почва сложная (грунтовые воды очень высоко и тому подобное), а проектная нагрузка высокая, то учитывается негативная сила трения в процессе осадки строения.
• Учитываются и другие немаловажные факторы при проектировании. Особенно те, которые непосредственно связаны с разными грунтами.

Пример расчета

Предлагаем рассмотреть пример расчета ростверкового фундамента на основе свай. Хотя в интернете есть множество подобных расчетов, если вы не имеете достаточного опыта в этом вопросе, то будет крайне сложно со всем разобраться. Хотя и так, лучше обращаться к профильным специалистам, но для общего понимания стоит узнать важные детали.

Так, учитываются при расчетах следующие данные:

• Масса постройки. Чтобы получить конкретную и точную сумму массы, то необходимо сложить массу каждого элемента строения, а, в частности: стены, стяжка пола, стропильная система, кровля, перекрытия и прочее. Для определения этой суммы необходимо использовать средний показатель конкретного строительного материала.

Рис: Вес конструктивных элементов здания

• Полезная нагрузка. В этом случае учитывается вся создаваемая нагрузка от мебели, отделки стен, бытовых приспособлений, количество проживающих человек и тому подобное. Согласно установленным нормам, на 1 м² приходится нагрузки до 100 кг на перекрытие.

Совет эксперта! Определение полезной нагрузки происходит путем умножения площади перекрытия на 100 кг.

• Снеговая нагрузка. Для этого используются данные и нормативы для конкретного региона страны. Полученную сумму необходимо умножить на площадь всей крыши.

Рис: Карта снеговых нагрузок РФ

• Вся нагрузка на фундамент строения. В этом случае следует сложить всю массу будущего строения, нагрузку от снега в вашем регионе и полезную нагрузку. Полученный результат умножается на коэффициент надежности 1,2 (для жилого дома).
• Грузонесущая способность ЖБИ свай. Подобные расчеты выполняются согласно следующей формуле на основании геологических изысканий:

• Сколько будет опор и какая их длина. Для этого необходима информация обо всей предполагаемой нагрузке на будущее основание. Что касается длины, то она вычисляется, отталкиваясь от характера почвы. Всегда к полученному результату следует добавить 400 мм по длине.
•
• Это позволит выполнить сопряжение ростверка со сваями. Что касается шага между опорами, то преимущественно шаг колеблется от 2 до 2,5 метров. Свая всегда устанавливается по углам и в местах соединения стен.

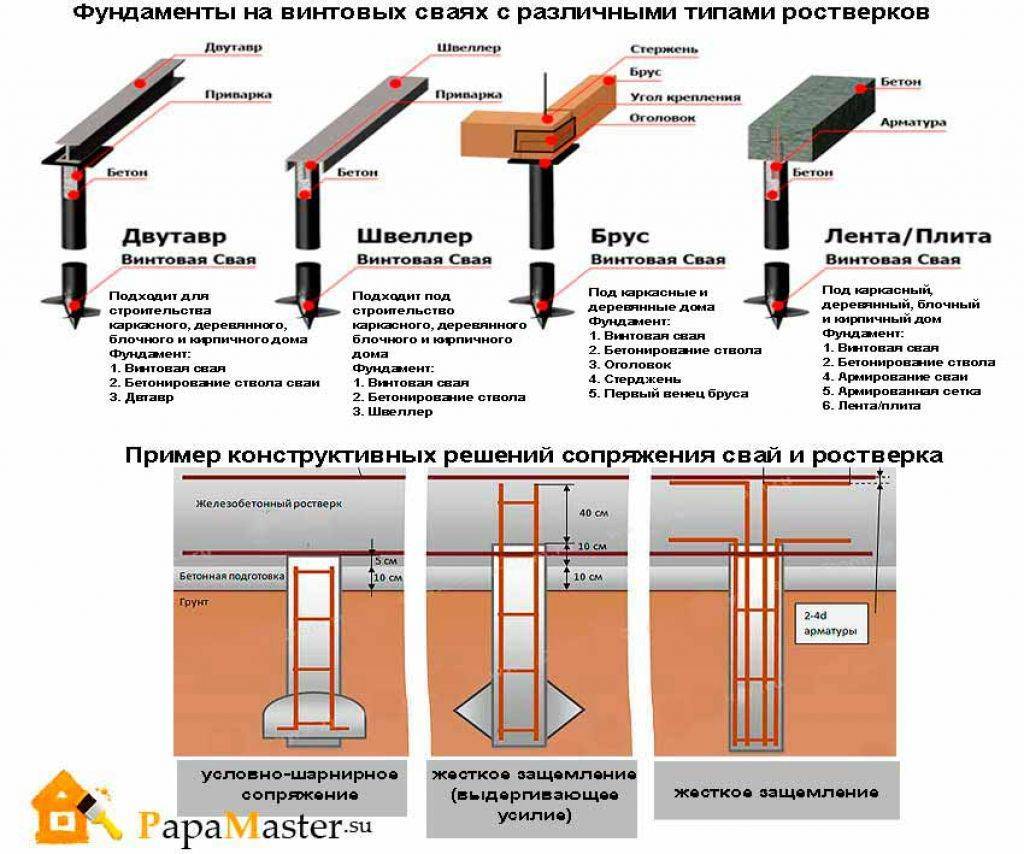

Рис: Схема заглубления ЖБ свай

• Расчет ростверка. Итак, все расчеты выполняются согласно предоставленным формулам.

Совет эксперта! Помните, самостоятельно делать такие расчеты не рекомендуется, необходимо обращаться исключительно к профильным специалистам, которые имеют опыт в этом вопросе.

В большинстве случаев ростверк имеет сечение 400×300 мм. Для изготовления бетона используется цемент М200 и 300. Для армирования применяются прутья А2 и 1 Ø10-15 мм.

В нашей компании работает команда высококвалифицированных специалистов, которые обладают достаточным опытом по разработке свайного фундамента с ростверком. При этом учитываются все ГОСТы и СНиПы. За счет этого достигается высочайшее качество и надежность построенного строения.

Поможем с расчётами и работами по свайному фундаменту

Мы опытная компания по погружению железобетонных свай и шпунтов, с большим парком техники и большим количеством сданных объектов. Поможем Вам с возведением свайного фундамента любой сложности, примеры наших работ на фото. Видео наших работ. Ждём Вашего обращения по заявке:

Оставить заявку

Расчет свайно-ростверкового фундамента калькулятор

Свайно-ростверковый фундамент подходит в первую очередь для пучинистых грунтов, неровных рельефов и грунтов, находящихся  в условиях вечной мерзлоты. В следствии чего такой фундамент имеет высокую надежность. Ему не страшна ни низкая температура, ни сейсмическая активность.







---

---

---

Строение: — ЖИЛОЙ ДОМ ПРИСТРОЙКА К ДОМУ БАНЯ ХОЗБЛОК / БЫТОВКА ЗАБОР ПИРС / ПРИЧАЛ / МОСТИК ТЕРРАСНЫЙ НАСТИЛ	Материал: — КАРКАС БРУС БРЕВНО ДО 260ММ БРЕВНО БОЛЕЕ 260ММ ПЕНОБЛОК КИРПИЧ БЕТОН ТЕРРАСНАЯ ДОСКА
Перекрытия: — ДЕРЕВЯННЫЕ БЕТОННЫЕ	Тип фундамента: — ПЛИТНЫЙ ЛЕНТОЧНЫЙ СВАЙНО-РОСТВЕРКОВЫЙ ТИСЭ
Тип ростверка: — БЕЗ РОСТВЕРКА ШВЕЛЛЕР ДВУТАВР БРУС БЕТОН
Длина строения(м):	Ширина строения(м):
Длина ростверка (погонные метры):
Наличие на участке электричества	Наличие на участке технической воды
Возможность проживания бригады	Возможность подъезда техники
Направление: — ЛЕНИНГРАДСКОЕ ДМИТРОВСКОЕ ЯРОСЛАВСКОЕ ЩЁЛКОВСКОЕ ГОРЬКОВСКОЕ РЯЗАНСКОЕ СИМФЕРОПОЛЬСКОЕ КАШИРСКОЕ КАЛУЖСКОЕ КИЕВСКОЕ РУБЛЁВСКОЕ НОВОРИЖСКОЕ ВОЛОКОЛАМСКОЕ	Удалённость участка от Москвы (км):
Удалить Удалить Удалить Ещё файл
Удалить Удалить Удалить Удалить Удалить Ещё фотография
Ваше имя*:	Ваш телефон*:

Услуга калькулятора свайно-ростверкового фундамента

Для посетителей сайта 4svai. ru теперь доступна новая услуга — онлайн калькулятор расчёта свайно-ростверкового фундамента в Москве и Подмосковье.

Для расчёта нам потребуются такие параметры, как

• Тип строения
• Материал изготовления дома
• Перекрытия
• Тип фундамента
• Тип ростверка
• Размеры строения
• Размеры ростверка
• Наличие электричества и воды на учатске
• Расположение участка
• Проектная документация на строение
• Фотографии места возведения
• Возможность проживания бригады на участке
• Возможность подъезда техники к пятну застройки

Заполнив все необходимые поля вы получите звонок от нашего специалиста, который сообщит вам стоимость работы, сроки и ответит на все ваши вопросы!



Глубокий (свайный) фундамент.

Расчеты, проектирование и методы строительства





Сваи представляют собой относительно длинные и тонкие элементы, используемые для передачи нагрузок фундамента через слои грунта с низкой несущей способностью на более глубокий грунт или горную породу с более высокой несущей способностью. Метод, с помощью которого это происходит, лежит в основе простейшей классификации типов свай. У нас есть два основных типа свай (типы свай):

1. Концевые сваи

2. Висячие (или плавающие) сваи

Для обоих типов свай требуется дополнительное различие в зависимости от способа их установки.

1. Забивные (или забивные) сваи: Эти сваи, как правило, предварительно формируют перед забивкой, установкой домкратом, завинчиванием или забиванием в землю.
2. Буронабивные сваи: Для этих свай сначала бурят отверстие в земле, а затем в нем обычно формируют сваю.

Эти категории могут быть дополнительно подразделены на:

Большой рабочий объем

• Предварительно сформированный – вбитый в землю и оставленный на месте
  • — сплошной – дерево/бетон
  • — Полые с закрытым концом — Стальные или бетонные трубы
• Формованная на месте труба с закрытым концом, приводящаяся в движение, а затем извлекаемая, заполняющая пустоты бетоном

Малолитражный

• Винтовые сваи
• Стальная труба и двутавровые секции – (секции труб могут закупориться и стать большими)

Без смещения

• Пустота, образовавшаяся в результате бурения или земляных работ, затем заполненная бетоном. Во время строительства может потребоваться поддержка отверстия, для чего есть два основных варианта.
  • Стальной корпус
  • Буровой раствор

Нагрузки, прикладываемые к сваям

Комбинации вертикальной, горизонтальной и моментной нагрузки могут быть приложены к поверхности грунта от вышележащей конструкции. Для большинства фундаментов нагрузки, прикладываемые к сваям, в основном вертикальные. Горизонтальные нагрузки, возникающие от ветровых нагрузок на конструкции, обычно относительно малы и не учитываются. Однако для свай в причалах, фундаментах опор мостов, высоких дымоходов и морских свайных фундаментах важным фактором является боковое сопротивление.

Здесь рассматривается только расчет свай, подверженных вертикальным нагрузкам. Анализ свай, подвергающихся боковой и моментной нагрузке, более сложен из-за характера взаимодействия грунт-конструкция. Помимо способности передавать нагрузки от фундамента на нижележащие слои, сваи также широко используются в качестве средства контроля осадки и дифференциальной осадки. В этих примечаниях рассматривается только предельная осевая грузоподъемность.

Сваи с вертикальной нагрузкой

Предельная грузоподъемность одиночных свай

Общее сопротивление сваи может быть разделено на компоненты основания и ствола. Тогда рассмотрение статического равновесия дает предельную несущую способность как:

P _u = P _su + P _bu – W

P _u Предельная несущая способность сваи 9 0003

Р _бу = Предельное сопротивление в основании сваи (Base Resistance)

P _{su =} Предельное сопротивление боковому сдвигу ствола сваи (сопротивление стволу)

Вт = собственный вес сваи

Базовое сопротивление

При анализе поведения сваи принято выражать предельное сопротивление основания через 002 A _b = Площадь плана основание сваи

f _b = Чистое предельное сопротивление на единицу площади основания

p _o = Давление вскрышных пород на уровне основания

Если свая не выступает над поверхностью грунта, вес сваи обычно аналогичен силе из-за давления вскрышных пород. Таким образом,

Вт ≈ A _b p _o

и P _u = P _su + A _b f _b 9 0003

Боковой упор

As = площадь поверхности ствола сваи, соприкасающаяся с грунтом

= Среднее предельное боковое сопротивление на единицу площади

В общем, боковое сопротивление зависит от глубины под поверхностью, поскольку как прочность в недренированном состоянии su (краткосрочный анализ в недренированном состоянии), так и действующие напряжения (в долгосрочном анализе) увеличиваются с глубиной. Среднее напряжение сдвига может быть выражено математически как

, где L — длина сваи

Анализ общего напряжения (глинистые грунты)

Для этих почв лимитирующая способность часто определяется кратковременным (недренированным) состоянием.

Базовое сопротивление

Это простая задача на несущую способность, то есть

, где qf — предельная несущая способность. Для грунта с fu = 0 предельную несущую способность можно записать как

q _f = N _c s _u + g D = N _c s _u + p _{o 900 90}

Сеть предельное сопротивление просто

f _b = N _c s _u

и предельное базовое сопротивление примерно

P _bu = A _b (N 900 89 с с _и + р _о )

Обычно принимают c _u = c _ub

, где sub — прочность недренированного грунта на сдвиг в основании сваи, а fu принимают равным нулю. Затем значение Nc можно получить из диаграммы Скемптона (листы данных на стр. 28), которая применима для Φu = 0,9.0003

При использовании этой таблицы важно проверить отношение длины к диаметру L/D (D/B на таблице). Обычно предполагается, что свайные основания можно рассматривать как глубокие фундаменты и что N _c = 9. Однако, если L/D меньше 4, N _c будет меньше 9, как показано на диаграмме ниже, и конечная мощность будет аналогичным образом уменьшена.

Боковой упор

Методы анализа как полного напряжения, так и эффективного напряжения используются для оценки бокового сопротивления насыщенных глин. Здесь мы рассматриваем только полное напряжение или метод α.

su (z) = недренируемая прочность грунта на глубине z

α = эмпирический понижающий коэффициент, который зависит от:

• Типа грунта
• Тип сваи
• Прочность почвы (см. таблицу ниже, стр. 105 технических паспортов)
• Способ установки
• Время с момента установки

При отсутствии дополнительной информации для оценки α можно использовать приведенную ниже таблицу.



Калькулятор стоимости фундамента — Получите мгновенное предложение

Рассчитайте ориентировочную стоимость фундамента с помощью нашего калькулятора стоимости фундамента. Фундамент является одной из наиболее важных частей строительства нового дома, поэтому предварительная оценка стоимости может помочь управлять вашим бюджетом и предотвратить огромные перерасходы, к которым вы не были готовы.

Быстрый расчет

Ваш пароль отправлен по электронной почте

Всего к оплате:
$5

Платеж не может быть произведен

НАЧАТЬ

Спасибо, мы свяжемся с вами в ближайшее время

У вас коммерческая, промышленная или жилая недвижимость?

Коммерческий

Промышленный

Жилой

Вам нужно выбрать элемент, чтобы продолжить

СЛЕДУЮЩИЙ ШАГ

Вы расширяете существующую структуру или строите совершенно новую структуру?

Расширение существующей структуры

Создание совершенно новой структуры

Для продолжения необходимо выбрать элемент

СЛЕДУЮЩИЙ ШАГ

вернуться к предыдущему шагу

Приблизительный размер конструкции? (площадь здания)

Площадь в квадратных метрах

Чтобы продолжить, выберите пункт

СЛЕДУЮЩИЙ ШАГ

вернуться к предыдущему шагу

Сколько этажей будет в вашем здании?

Количество этажей влияет на глубину фундамента

1

2 — 5

5 — 10

10 +

Для продолжения необходимо выбрать пункт

СЛЕДУЮЩИЙ ШАГ

вернуться к предыдущему шагу

Есть ли доступ к собственности шириной более 1 метра?

Для продолжения необходимо выбрать элемент

СЛЕДУЮЩИЙ ШАГ

вернуться к предыдущему шагу

Является ли уровень сайта

Для продолжения необходимо выбрать элемент

СЛЕДУЮЩИЙ ШАГ

вернуться к предыдущему шагу 9 0003

Есть ли деревья на участке?

Для продолжения необходимо выбрать элемент

СЛЕДУЮЩИЙ ШАГ

вернуться к предыдущему шагу

Знаете ли вы о каких-либо проблемах, связанных с состоянием окружающей почвы, напр.

усадочная глина, мягкий грунт или свалка?

Нет

Усадочная глина

Мягкий грунт

Свалка

Другое

Для продолжения необходимо выбрать элемент

СЛЕДУЮЩИЙ ШАГ

вернуться к предыдущий шаг

Вам понадобится утилизация выкопанного грунта?

Да

Нет

Неизвестно

Для продолжения необходимо выбрать элемент

СЛЕДУЮЩИЙ ШАГ

вернуться к предыдущему шагу

Вы знаете, какой фундамент вам понадобится: свайный или ленточный?

Свайный фундамент

Ленточный фундамент

Не знаю

Для продолжения необходимо выбрать пункт

СЛЕДУЮЩИЙ ШАГ

вернуться к предыдущему шагу

У вас есть чертежи архитектора?

Для продолжения необходимо выбрать элемент

СЛЕДУЮЩИЙ ШАГ

вернуться к предыдущему шагу

Когда этот проект может начаться?

Пожалуйста, введите в поле ниже

Вам необходимо выбрать элемент, чтобы продолжить

СЛЕДУЮЩИЙ ШАГ

вернуться к предыдущему шагу

Окончательная стоимость

Это предварительная оценка — мы не можем дать окончательную цену, пока мы лично не оценим состояние грунта.
Если вы хотите посетить сайт и получить БЕСПЛАТНУЮ смету без каких-либо обязательств, оставьте свой адрес электронной почты ниже, и мы свяжемся с вами.

Введите адрес электронной почты

Сообщение

Резюме

Описание	Информация	Количество	Цена
Скидка:
Итого:

ОТПРАВИТЬ

вернуться к предыдущему шагу

Оценка стоимости фундамента и забивки свай может быть сложной задачей, так как на окончательную стоимость влияют различные факторы. Наш калькулятор стоимости фундамента учитывает как можно больше этих переменных, чтобы дать ориентировочную стоимость.

связаться

Калькулятор стоимости фундамента: расчет стоимости фундамента

Невозможно создать абсолютно точную калькуляцию до начала работ. Это связано с тем, что условия на месте могут быть не полностью очевидны до начала работ. Тем не менее, многие компании дадут вам общее предложение, которое может выйти за рамки окончательного счета.

Наш калькулятор стоимости фундамента учитывает как можно больше ключевых переменных. Это дает вам представление о потенциальном фундаменте и стоимости свай на метр для вашего проекта.

Мы включаем такие элементы, как размер и высота здания, чтобы определить лучший тип фундамента, а также вопросы доступности, которые будут иметь непосредственное влияние.

Мы будем рады поговорить с вами, чтобы предоставить более персонализированную оценку, поэтому, пожалуйста, не стесняйтесь обращаться к нам, чтобы узнать больше о том, как рассчитать стоимость ваших свай или фундаментов.

Какие факторы влияют на стоимость земляных работ и фундаментов?

На стоимость фундамента за метр или квадратный фут влияют различные факторы, в том числе размер и доступность.

1. Первое, на что влияет тип фундамента, который требуется вашему зданию. Ленточные фундаменты с траншеей из бетона являются самыми дешевыми, а свайные, как правило, самыми дорогими. Тип здания определит, какой тип фундамента вам нужен.
2. Следующее, что влияет на стоимость, очевидно. Чем больше площадь здания , тем больше будет площадь для установки фундамента и, следовательно, стоимость материалов и работ будет выше.
3. Стоимость фундамента подвала за квадратный фут, как правило, ниже, чем стоимость фундамента для дома или коммерческого предприятия, просто из-за размера, но другие факторы, не связанные с размером здания, все равно будут влиять на него. .
4. Доступность строительной площадки влияет на то, насколько легко будет доставить оборудование и материалы на место, а также на то, понадобится ли вам специальное оборудование. Если участок находится на неровном грунте, может потребоваться выравнивание или дополнительные земляные работы, а также утилизация сои л. Это если вы не решите перераспределить почву в целях озеленения, что снизит стоимость.
5. Качество грунта также повлияет на стоимость закладки фундамента. Глинистые грунты могут расширяться или сжиматься в зависимости от содержания влаги, и могут потребоваться дополнительные работы для обеспечения безопасности фундаментов. Любое загрязнение участка также повлечет за собой дополнительные расходы на этапе земляных работ.

Что такое свайный фундамент?

Свайный фундамент – форма глубокого фундамента для больших и тяжелых зданий, в том числе многоквартирных домов и офисов. Они могут достигать глубины от 20 до 65 метров. В зависимости от грунтовых условий эти фундаменты могут быть торцевыми или висячими сваями.

Опорные сваи полагаются на слой очень твердого грунта или камня глубоко в земле. В этот слой будут забиваться сваи, и нагрузка здания передается через сваи на этот устойчивый слой. Если слоя твердой породы нет или он слишком глубокий, нужно использовать висячие сваи. Они передают нагрузку через почву, используя трение.

узнать больше

Какие еще типы фундаментов существуют?

Мы используем разные типы фундаментов для разных типов зданий. Неглубокие фундаменты подходят для небольших построек, в том числе домов. Они могут быть установлены на глубине всего 1 метр и включают в себя отдельные фундаменты, ленточные фундаменты и фундаменты из плит или матов. Стоимость плотных фундаментов будет отличаться от стоимости отдельных фундаментов и других типов мелкозаглубленных фундаментов. Для расчета вы можете воспользоваться нашим калькулятором стоимости.

Отдельные фундаменты распределяют нагрузку по горизонтали, когда колонны несут нагрузку здания. Бетонная смесь в арматурных каркасах заполняет отверстия фундамента на площадке. Они больше всего подходят для легких конструкций.

Для ленточных фундаментов используются траншеи, заполненные бетоном, и они возводятся до уровня земли с использованием блочной кладки.
