Каркасный дом чертеж: Чертежи каркасных домов с подробнымми пояснениями

Проекты и чертежи каркасных домов на фото бесплатно своими руками.

Основная часть проектной документации для каркасной стройки представляет собой схемы, эскизы – графическую информацию, которая наглядно демонстрирует процесс строительства. В этой статье вы узнаете, где можно взять готовые схемы каркасной постройки? И как пользоваться информацией, которая изложена в них?

Содержание статьи

1. Необходимость в грамотных чертежах каркасных домов
2. Заказ проекта каркасного дома в фирме
3. Макет каркасного дома
4. Схемы дома из каркаса своими руками
5. Устройство дома на проектах
6. Чертежи для постройки фундамента
   • Сбор каркаса дома
   • Сборка крыши в доме
   • Утепление дома своими руками
   • Монтаж коммуникаций

Необходимость в грамотных чертежах каркасных домов

Главный козырь каркасного строительства домов – это его доступность, оптимальная цена, за которую можно получить собственный жилой каркасник для круглогодичного проживания. Это окупает и перевешивает возможные недостатки, которые существуют у каркасной конструкции.

Сравнительно низкая прочность – в сравнении с капитальными стенами, необходимость обустройства и постоянной работы вытяжной вентиляции в каркасном доме, относительно небольшая долговечность – опять же, в сравнении с строениями из кирпича.

А поскольку каркасное строительство сочетает ценовую и технологическую доступность, его часто выбирают для осуществления своими руками. Причём работы ведутся при отсутствии больших профессиональных навыков, опыта какого-либо строительства.

На заметку

В таком случае, главным помощником, консультантом и хорошим подспорьем в решении строительных вопросов будет проект будущего дома. Он будет содержать перечень материалов, их размеры, а также изображения способов крепления, вида каркасных стен в сборе.

Желательно, чтобы проект каркасного строительства  был рассчитан и прорисован профессионалом. Есть важные моменты, которые необходимо учесть, чтобы дом получился прочным и прослужил вам не один десяток лет. Поэтому экономить и строить без него может оказаться себе дороже. На чём тогда можно оптимизировать собственные расходы?

Проект первого этажа.

Сэкономить на проекте каркасного дома можно приобретением готового типового проекта. Такой документ обходится в несколько раз дешевле индивидуального. При этом содержит все необходимые для строителя сведения.

Заказ проекта каркасного дома в фирме

При строительстве каркасного дома своими руками чертежи обеспечивают правильность и надёжность строительства. При экономной застройке может встать вопрос о целесообразности вложений денег и стоит ли заказать. Но хочу вас уверить, что без готового проекта построить дом по современной технологии просто невозможно.

Вы не сможете правильно рассчитать нагрузки на все элементы силового каркаса. Только с помощью специальной программы SketchUP проектирования домов делаются расчеты нагрузок, правильной обвязки, количества необходимого материала в формате skp. Вы сможете определиться с планировкой каркасного дома и правильно посчитать площадь всех жилых и нежилых помещений.

Макет дома на заказ несёт достаточно большие затраты, но можно выбрать готовый проект дома или бани. Для начала остановиться на контактах проектировочных фирм с опытом строительства каркасных домов, чтобы они были на рынке не один год. Поискать отзывы об их работе или даже встретиться с теми, кто у них заказывал работу.

В готовом проекте строительства каркасного дома надо обратить внимание на доступность информации, чтобы была четкая инструкция по возведению. Как собирать каркасные дома без дополнительных издержек. Точное количество деревянных материалов, чтобы не сказалось на качестве постройки.

На рисунке каркасного дома.

При строительстве каркасника пользуются типовыми стандартными проектами. На некоторых сайтах можно найти и скачать бесплатно чертежи и проекты каркасных домов. На что обратить внимание при поиске? Какие чертежи необходимы для будущего строительства обязательно, а без которых чертежей и схем можно обойтись?

Макет каркасного дома

Приведём перечень чертежей каркасных домов и коттеджей, которые входят в типовой проект для каркасного строительства. Что содержит архитектурная часть проекта.

Рисунок фасада и торца готового дома с указанием его размеров, высоты фундамента, крыльца, оконных и дверных проёмов, свеса кровли.

Рабочие рисунки фасада.

Чертежи-планы каждого этажа. В них указывается расположение простенков, ширина оконных и дверных проёмов, размеры каждой комнаты, а также расположение бытовых устройств, приборов, некоторых предметов мебели.

План этажей в доме своими руками.

Рисунок – вертикальный разрез дома. На примере детально расписаны размеры этажей и междуэтажных перекрытий, высота внутренних дверей, планируемое расположение мебели на этаже.

Каркасный дом в разрезе.

Подробное описание оконных и дверных проёмов приводится в отдельной спецификации, которая имеет вид таблицы.

Конструктивный раздел проекта содержит:

• Чертёж-проект фундамента.
• Чертежи стен и балок пола перекрытия.
• Проект–чертёж стропильной системы для сооружения крыши.
• Чертежи узлов каркасного дома.
• Чертёж-проект обшивки стен и пола.

На заметку

Фото чертежей каркасных домов позволяют оценить полноту информации, которая изложена в проекте. И сделать выбор – стоит ли приобретать данный проект или в нём не содержится ценных сведений.

Схемы дома из каркаса своими руками

Чертежи каркасных домов не всегда содержат всю необходимую для строительства информацию. Предполагается, что они предоставляют общие сведения, но не дают полной картины всех размеров. В них может не быть подробного указания размеров каждого элемента каркаса.

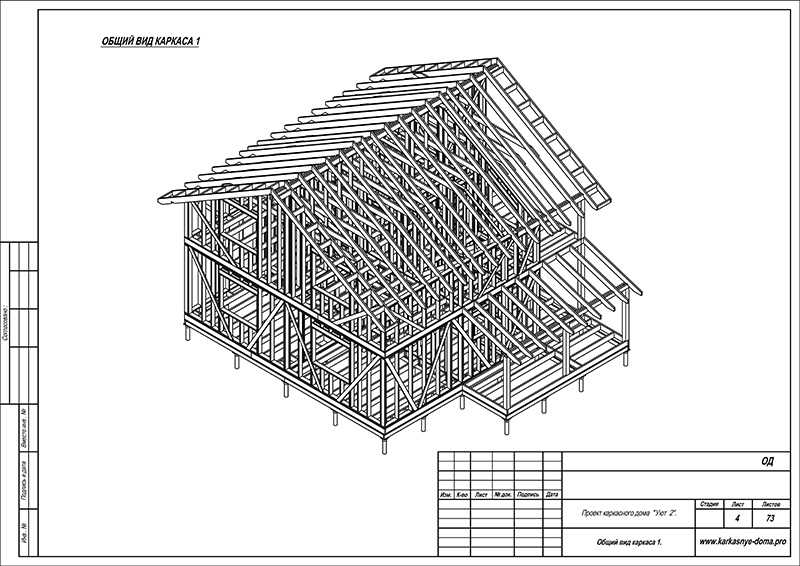

Схема расположения основных узлов.

Также могут быть не указаны расстояния между стойками, схема расположение панелей внутренней и наружной облицовки. Такой проект является сырым. Он не содержит всех необходимых для застройщика сведений и может быть подспорьем для профессионала, и недостаточен для непрофессионального строителя.

Подробные проекты каркасных домов с чертежами и фото, как правило, не предоставляются даром, а имеют обозначенную цену. Однако их приобретение стоит уплаченных денег, так как даёт много ценной информации. Особенно для непрофессионала, который выполняет строительство своими руками.

Устройство дома на проектах

Сборка каркасного дома по чертежам представляет последовательные операции по сооружению различных элементов строения. А именно:

• Закладывание фундамента.
• Сбор каркаса стен.
• Сбор стропильной системы.
• Монтаж кровли.
• Обшивка стен.
• Обустройство проёмов – установка окон и входных дверей.

Схема устройства каркасных домов.

В ходе строительства дома также осуществляется прокладывание элементов водоснабжения, канализации, электропроводки и газопровода. Они располагаются внутри каркасных стен, полов, перекрытий. Поэтому их монтаж выполняется перед обшивкой стены внутренней облицовкой.

На заметку

В ходе выполнения работ пользуются чертежами проекта. Как правило, каждый этап строительства сопровождается собственным чертежом, схемой, спецификацией и описанием.

Чертежи для постройки фундамента

Чертёж фундамента дома содержится в конструктивной части проекта. В нём указаны все размеры и рекомендуемые материалы — габариты фундаментной плиты или свайно-ростверковой конструкции. Размеры между отдельными элементами или участками фундаментной ленты. А также схема армирования – расположение арматурных элементов, их размер, шаг.

Проект свайно-ростверкового фундамента 6×8.

При необходимости, для полного описания фундаментной конструкции, приводится несколько чертежей. К примеру, проект свайно-ростверкового основания содержит два чертежа – для закладывания свай и для сооружения ростверка. А также схему армирования свай и соединяющего их ростверка. А также эскизный рисунок готового основания в сборе.

Сбор каркаса дома

Подробный проект содержит размеры всех элементов балок, перекрытий, опор, которые используются в строительстве, толщину стен, пола, перекрытий. А также схему расположения каркасных элементов, расстояние между соседними опорами (шаг каркасных опор) и между соседними балками перекрытия (шаг перекрытия).

Подробная схема стен в домах.

Они также сопровождаются эскизными рисунками, на которых демонстрируется расположение бруса, балок, досок и других элементов каркасной конструкции, а также способы их крепления. Рисунок выполняется в объёмном формате и содержит наглядные понятные изображения соединения различных узлов.

На заметку

Для непрофессионала эта часть проекта будет демонстрировать правильные способы соединения, которые обеспечивают требуемую прочность каркасной конструкции.

Сборка крыши в доме

Проект крыши включает несколько чертежей, в которых содержится необходимая информация для сбора стропильной системы и укрытия стропил кровельным материалом. Схема стропил выполняется в виде чертежа с указанием размеров мауэрлата (опор стропильной системы), стропильных балок, коньковых досок, прогонов, стоек, подкосов и других опорных элементов кровли.

Схема крыши постройки из каркаса.

Здесь также указываются способы соединения элементов, чертежи узлов стропильной системы. А также характеристики соединительных деталей (болтов, скоб, анкеров).

Утепление дома своими руками

Схема обшивки и утепления стен, перекрытий, пола, кровли каркасного дома содержит несколько чертежей, эскизов, схем и спецификаций. Вначале этой части проекта приводится схема каркасной опоры стены с подробным указанием всех размеров. Эта схема является основой для монтажа утеплителя и облицовочных материалов.

Схема стены в постройке.

Дальше – к чертежу прилагаются схемы расположения плит облицовки (наружной и внутренней), где указывается их схематичное расположение, места крепления к опорам стен. Также прилагаются аналогичные схемы для описания утепления и обшивки перекрытий, кровли, пола, а при необходимости – фундамента каркасного строения.

На заметку

Готовые чертежи и схемы предоставляют оптимальные варианты наружной и внутренней стеновой обшивки, с минимальным расходом материалов на обрезку.

Также прилагается спецификация, в которой приводится перечень материалов утеплителя и обшивки, с указанием их характеристик (размеров, способа монтажа, крепёжных деталей).

Монтаж коммуникаций

Проект сооружения коммуникаций не прилагается к проекту строительства каркасного дома. Это – отдельный документ, который рассчитывается по готовому строительному проекту. Если используется типовой проект застройки, то возможны типовые проекты обустройства водо-, электро- и газоснабжения. Какие системы обслуживания жизнеобеспечения дома не входят в комплект строительной документации.

План водоснабжения – здесь содержится схема прокладывания водопроводной воды от общей сети водоснабжения. А также глубина расположения труб, их размер, материал, способ ввода в дом, место выхода входной водопроводной трубы. Также в этом проекте указывается схема монтажа и размеры труб водоснабжения внутри дома, устройства, которые будут установлены (раковины, унитаз, ванная).

Устройство водоснабжения в каркаснике.

• Водоотведения – содержит схему расположения канализационных труб в доме и на участке. А также глубина расположения, место подключения к общей канализационной сети. Или способы организации индивидуального канализационного слива.
• Электроснабжения – содержит схему ввода СИП-кабеля от опоры до узла учёта, расчёты пропускной способности и мощности напряжения, схему прокладывания проводов внутри дома.
• Газоснабжения – содержит схему подвода газа к дому и его подключения к газовым устройствам и оборудованию.
• Вентиляционной системы.

На видео подробно разобран чертеж дачного домика, который построен по американской технологии. Пример каркасных домов, которые строят в Америке, удобно разобрать нюансы.

Перечисленные проекты являются обязательными для подключения дома к общей системе водоснабжения, электроснабжения, газообеспечения, канализации.

Чертежи одноэтажных каркасных домов, двухэтажных, домов с мансардой отличаются объёмом и количеством прилагающихся схем, спецификаций, эскизов. Чем больше объём строительства, тем больше будет его проект. Подробные чертежи и проекты обеспечат надёжное строительство и долговечность будущего жилого дома.

Схемы каркасных домов своими руками (проекты, чертежи, фото)

Современное строительство уже перешагнуло ту планку развития, когда для возведения жилого строения или объекта хозяйственного назначения требовалось бы применение специальной техники и большого расходования строительных материалов. СИП панели сегодня — один из самых лучших композитных материалов, которые могут сделать создание дома посильной задачей даже для людей, не обладающих специальными знаниями и навыками, строительство каркасного дома может быть вполне проведено своими руками.

Основные задачи перед началом строительства

Канадский каркасный дом, построенный из СИП панелей, гарантирует своему обладателю множество привлекательных эксплуатационных характеристик, а именно:

• прочность постройки находится на высоком уровне, можно возводить здания в несколько этажей;
• сборка стен и других элементов конструкции не представляет большой сложности, правильно строить дом можно и своими руками, поскольку масса различных деталей достаточно мала;
• срок службы здания из СИП панелей пока не установлен, но совершенно точно можно утверждать, что сегодня существуют дома, построенные более 50 лет назад;
• уровень сохранения тепла находится на очень высоком уровне, каркасный дом из СИП панелей позволяет организовать экономные, энергоэффективные отопление и систему кондиционирования.

Строить каркасный дом из СИП панелей можно без силового каркаса, однако на практике — он сооружается, это позволяет не только увеличить прочность, но и облегчить процесс сборки конструктивов своими руками.

Перед началом строительства требуется разработать или приобрести детальный проект. Он будет включать в себя не только схемы соединения отдельных конструктивов постройки между собой, но и расположение зон прокладки инженерных коммуникаций, места вывода вентиляционных каналов, канализации и других необходимых систем. Имея на руках детализированные проекты, строить дом легко, а точность планирования финансовых трат находится на самом высоком уровне.

Какие схемы необходимы

Если вести речь о готовых проектах каркасных домов разного размера, которые можно приобрести, в том числе в интернете — в составе документации обязательно присутствуют следующие схемы:

• несколько вариантов фундамента, которые будут оптимальны для строительства здания рассчитанной массы, схемы включают расположение опорных точек, в случае ленточного фундамента — его конкретную конфигурацию, рисунок монтажа внутренней арматуры;
• проекты обязательно включают в себя чертежи первого опорного уровня, фактически, настила пола первого этажа, или силового каркаса, опирающегося на столбчатый или свайный винтовой фундамент. Схемы содержат не только перечень конструктивов, но и подробные инструкции, касающиеся методик соединения своими руками;
• обязательно в документацию по проекту включаются схемы и чертежи каждой стены, на которых указываются габаритные размеры, расположение окон, дверных блоков и другие необходимые данные;
• отдельно предоставляются чертежи для строительства балочного каркаса, если таковой предусматривается.

В перечень документов также входят чертежи кровли домов, которая может быть как угодно сложной. На основании предоставленных проектных схем составляется смета, однако стоит отметить, что большинство проектов, которые можно купить в готовом виде, уже содержат перечень конструктивов и полное описание материалов, которые рекомендуется использовать при создании той или иной части конструкции дома.

Схема фундамента

Если для столбчатого или свайного винтового фундамента предоставляется схема расположения опорных точек относительно общей геометрии будущего каркасного дома, то структура конструкции ленточного типа гораздо сложнее.

Она включает в себя:

• рекомендации по глубине залегания;
• подробные инструкции относительно создания фундамента;
• схему раскладки арматуры (с указанием расположения каждого элемента с точностью до миллиметра) и рекомендации по ее типу, предоставляются вид структуры сверху, а также разрезы, показывающие обвязку в профиль;
• чертежи соединений металлических отрезков арматуры между собой, а также рекомендации, как правильно сделать перевязку.

На основании подробных данных легко определить, сколько именно понадобится металлического прута для строительства. При этом легко монтировать арматуру без специальных знаний, на чертежах также указывается рекомендуемое расположение опалубки. Используя такие подробные сведения, легко провести все работы строительства домов своими руками.



Схема фронтона

В проектах домов, которые используют единый фронтон каркасного строения, схема данной зоны оформляется отдельно. На ней обязательно указывается:

• размерность и конфигурация конструктивов из СИП панелей, которые необходимы для возведения. Если речь идет о проекте, для реализации которого можно заказать готовый набор деталей, на схеме могут указываться конкретные номерные обозначения элементов;
• расположение и габаритные размеры оконных проемов;
• с точностью до миллиметра – места, где необходимо правильно устанавливать балки силового каркаса.

Схемные чертежи фронтона каркасного дома обязательно содержат указание того, где расположена затяжка стропил двускатной кровли или же другие силовые элементы, необходимые для ее сооружения. Также, чертежи четко нормируют тип бруса, который рекомендуем для сооружения каркаса, а все размеры учитывают конкретную толщину СИП конструктива стен. На основании схем можно не только соорудить фронтон своими руками, но и понять, как на нем закрепить крышу в области верхней обвязки и в точке соединения силовых стоек со стропилами.

Чертежи стен

Для каждой стены каркасного дома, которая входит в проект, прилагается отдельная схема. На ней указывается:

• расположение конструкции на фундаменте;
• схема строительства силового каркаса из бруса;
• рекомендации по монтажу и соединению элементов.

Самые хорошие проекты каркасного дома включают и данные по крепежу. Например, на схеме стены четко указывается, какими саморезами крепить тот или иной конструктив из СИП панелей, какими гвоздями соединять брус между собой, с каким шагом осуществлять крепеж. Такие подробности позволяют не только оптимизировать смету и снизить расходы на строительство, но и соорудить стену своими руками без обладания специальными знаниями.

Другие чертежи

В зависимости от сложности проекта, в него могут входить схемы сооружения кровли домов, междуэтажных перекрытий. В отдельную категорию всегда относятся дома, требующие строительства силовых элементов из кирпича или бетона. Это могут быть как опорные конструкции для санузлов, так и вентиляционные каналы или дымоходы.

Описание проектов каркасных домов, которые можно построить своими руками

Все схемы и чертежи, которые можно купить в готовом виде, гарантируют получение хорошего, современного, прочного и энергоэффективного дома. В зависимости от квалификации и умений будущего владельца, можно приобрести проекты любой сложности. Это могут быть как каркасные дома прямоугольной формы, так и имеющие такие элементы конструкции, как балконы, навесные террасы.

Можно получить проекты двухэтажных домов с мансардой, в этом случае будут прилагаться схемы междуэтажного перекрытия, где обязательно указываются все тонкости, касающиеся будущей прокладки проводки, других коммуникаций, сооружения финальной отделки. Вне зависимости от того, какой вариант дома будет выбран, чертежи и схемы готового проекта позволят провести работы своими руками, оптимизировать расходы, закупая нужное количество расходных материалов.

A Frame House Plans — Etsy.de

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

Найдите что-нибудь памятное, присоединяйтесь к сообществу, делающему добро.

( 999 релевантных результатов, с рекламой Продавцы, желающие расширить свой бизнес и привлечь больше заинтересованных покупателей, могут использовать рекламную платформу Etsy для продвижения своих товаров. Вы увидите результаты объявлений, основанные на таких факторах, как релевантность и сумма, которую продавцы платят за клик. Узнать больше. )

Newcomb Cottage — Shop Prints

495,00 $

Вы когда-нибудь были в отпуске и останавливались в уютной хижине или коттедже: «Знаете, это действительно все, что вам нужно для жизни!»?

Прототип деревянного каркасного дома Newcomb размером 24 x 32 фута может служить коттеджем или круглогодичным домом для пары или одного человека. Это отличный дом для престарелых – все на одном уровне, пол с подогревом и быстрая уборка. Это также делает хороший стартовый дом, коттедж для отдыха или таймшер.

С жилой площадью 928 кв. футов, если построить его на плите, получится очень удобный для жизни небольшой дом. Планы включены для обычных и выходных подвалов.

Эта конструкция деревянного каркаса представляет собой гибрид: деревянная крыша устанавливается на обычную наружную стену размером 2″x6″, а не на столбы и верхние плиты, как в цельном деревянном каркасе. Гибриды дают всю красоту деревянного каркасного строительства с меньшим количеством древесины и, следовательно, с меньшими затратами.

Характеристики:

• Внутри он больше, чем кажется снаружи — мы часто слышим этот комментарий!
• Благодаря встроенному в пол водонагревателю дом достаточно мал, чтобы его можно было легко обогреть с помощью водонагревателя объемом 60 галлонов, который может работать на газе, электричестве, жидком топливе или солнечной энергии (или их комбинации). Нет необходимости в котле или печи!
• Для внутрипольного отопления требуется только одна зона. Отдельные зоны, например спальни, могут иметь разную температуру, регулируя клапаны на трех контурах горячей воды.
• Много окон, особенно круглые окна в кухне/столовой.
• Красивые сводчатые потолки везде, кроме ванной и офиса, которые находятся под мансардой.
• Деревянная крыша в стиле XIV века носит не только декоративный характер. Это крыша. Деревянные стойки, балки и изогнутые подкосы создают вневременную атмосферу, а также определяют «комнаты» в рамках открытой концепции.
• Выдвижная лестница перед ванной обеспечивает доступ к чердаку/кладовой площадью 194 кв. фута. Там есть место для дополнительной кровати и много места для посещения детей, чтобы «разбить лагерь».

Если вас интересуют распечатки для нашей увеличенной версии (26 x 35 футов; ссылка ведет на планы домов), свяжитесь с нами.

The Newcomb — Количество принтов в магазине

Категория: Магазинная печать

• Описание

Описание

Строящийся коттедж в Ньюкомбе с деревянным каркасом внутри и стенами 2×6 дюймов снаружи, что делает его гибридным деревянным каркасом.

Распечатки для Newcomb состоят из 22 страниц чертежей древесины и деталей, а также полезных советов по компоновке и раскрою, а также списка досок, необходимых для изготовления рамы.

Характеристики заводских чертежей деревянного каркаса The Newcomb

1. Полные чертежи деревянного каркаса

Распечатки для цеха включают полностью промаркированный план деревянной крыши с размерами и чертежи фермы. Маркировка на этих чертежах указывает на местонахождение соединений, подробно описанных на страницах с деталями столярных изделий и штифтов.

2. Детали столярных изделий и штифтов

Имеются подробные чертежи всех столярных изделий в раме, а также расположение штифтов.

Детальные чертежи, включая размещение штифтов

3. Фотографии соединений деревянных рам Newcomb

Дополнительные фотографии включены в пакет для печати в магазине. На этих фотографиях показаны некоторые из наиболее сложных соединений в рамах Newcomb, ранее построенных компанией Arlington Frame Company, и завершается раздел столярных изделий.

Фотографии более сложных столярных изделий

4. Конструктивный разрез и фундамент

Чертежи плитного фундамента

Чертежи поставляются для плитного фундамента, который подойдет для трех дополнительных систем ограждений.

Обратите внимание, что дом можно построить и с подвалом.

5. Общие примечания

Примечания, относящиеся к плитному фундаменту, сантехнике, электричеству и наружным стенам, включены. Есть также полезные примечания о вырезании отдельных суставов на чертежах.

6. Перечень пиломатериалов

Указаны количество, размеры и длина пиломатериалов, необходимых для изготовления каркаса.

Покупка как магазинных репродукций, так и планов домов

Newcomb также доступен в виде архитектурных репродукций (планов домов).
