Содержание статьи:

• 1 Выбираем проект: зачем нужен каркасный дом?
• 2 Плюсы каркасных домов
• 3 Варианты проектов каркасных домов
• 4 Процесс строительства каркасного дома: основные этапы
  • 4.1 Этап первый: закладка фундамента
  • 4.2 Этап второй: устанавливаем нижнюю обвязку и пол
  • 4.3 Этап четвертый: установка перекрытия
  • 4.4 Этап пятый: стропила и кровля
  • 4.5 Этап шестой: утепление
• 5 Видеоинструкции по строительству каркасного дома
• 6 Каркасный дом: варианты наружной отделки
  • 6.1 Кирпичная облицовка
  • 6.2 Деревянная облицовка
  • 6.3 Отделка сайдингом
  • 6.4 Облицовка термопанелями
  • 6.5 Технология «мокрый фасад»
  • 6.6 Оштукатуривание
  • 6.7 Другие варианты отделки

Каркасные дома быстро возводятся, теплые и комфортные. Именно поэтому их часто выбирают в качестве основного жилого или дачного домика.

Выбираем проект: зачем нужен каркасный дом?

Если строить каркасный дом своими руками, то сначала надо выбрать проект. Для выбора следует определить назначение дома и другие условия. Дом для постоянного проживания должен обладать несколько иными характеристиками, чем дачный домик. Дача, в которую приезжают только летом, будет отличаться по характеристикам от варианта с круглогодичным пребыванием. Разумеется, дома в которых будут жить в зимнее время или приезжать в них периодически, должны отличаться лучшим теплосохранением.

Другим аспектом выбора проекта является доступность энергоносителей. Если газовая магистраль поблизости отсутствует, то наиболее удобный и дешевый вариант отопления исключается. Для обогрева электричеством больших помещений требуется надежная электрическая сеть со стабильным напряжением. В небольших деревнях и поселках нередко напряжение пониженное, а сеть не способна выдержать значительную нагрузку.

Все эти особенности следует своевременно изучить, чтобы подобрать оптимальный по размерам и другим характеристикам проект.

Плюсы каркасных домов

Благодаря современным технологиям каркасные дома ни в чем не уступают традиционным вариантам из бревен, бетона или кирпича. Они обладают необходимым уровнем прочности и надежности, достаточно долговечны.

Среди преимуществ каркасных зданий следует отметить быстрый процесс возведения и относительно низкую стоимость процесса.

Отделку можно выполнять в любое время года. Все поверхности такого дома получаются ровными, что существенно облегчает процесс отделки.

Поскольку здание легкое, то на фундаменте

для каркасного дома можно сэкономить. Массивное основание не требуется, можно выбрать простые в обустройстве, легкие варианты.

Теплопроводность стен у такого типа домов низкая. Благодаря этому помещения быстро прогреваются даже холодной зимой. Летом же высокая теплоизоляция защищает от излишней жары, препятствуя перегреву.

Чтобы сделать каркасный дом пожаробезопасным, деревянные элементы обрабатывают специальными пропитками. Также используются материалы, обладающие устойчивостью к возгоранию.

Стены каркасного дома паропроницаемые, что обеспечивает вентиляцию без активной теплопотери.

Варианты проектов каркасных домов

Рассмотрим несколько проектов каркасного дома.

Первый вариант имеет жилую площадь 10,72 кв.м, а общая площадь составляет 34,7 кв. м. Дом одноэтажный с мансардой. Внизу располагается кухня, которая совмещена с прихожей, одна комната и лестница, ведущая в мансарду. Внешние размеры дома составляют шесть на четыре метра.

Проект каркасного дома 6х4. Фото

Второй проект имеет общую площадь в 44,35 кв. м и жилую площадь – 13,63 кв. м. Его внешние размеры составляют шесть на пять метров. Дом имеет кухню-прихожую площадью 11,25 кв. м, комнату и мансарду. При входе в дом располагается небольшое крыльцо с крышей, оберегающей от осадков. Пол первого этажа и мансарда дополнительно утепляются материалами Knauf. Черновой пол выполнен из ОСП.

Проект каркасного дома 6х5 с мансардой. Фото

Третий проект каркасного дома обладает жилой площадью 37,24 кв. м. При этом общая площадь составляет 72.7 кв. м. Дом имеет два этажа. На первом располагается гостиная. Кроме того там находится кухня, холл и кладовая. Вместо кладовой может быть обустроен санузел. На втором этаже располагаются комната и спальня. Вход в спальню осуществляется через комнату, т.е. она является проходной.

Проект каркасного дома 6х8 с мансардой. Фото

Четвертый проект – одноэтажный каркасный дом с мансардой, длина которого составляет 9м, а ширина – 6. Жилая площадь дома – 49,17 кв.м. Общая площадь – 68,51 кв. м. На первом этаже находятся большая и маленькая комнаты. В большой располагается лестница, ведущая в мансарду. Кроме того, на первом этаже находятся небольшой холл, санузел и кухня. Комната мансарды занимает половину площади, а вторая половина представляет собой так называемый «второй свет» над большой комнатой первого этажа.

Готовый проект каркасного дома 6х9 с мансардой. Фото

Пятый проект представляет собой совсем небольшой одноэтажный дачный домик, жилая площадь которого составляет 9,95 кв. м, общая площадь – 16, 95 кв. м, а размеры 5 на 4 метра. Планировка дома предельно простая. Внутри есть кухня, маленький коридор и жилая комната.

Проект каркасного дома 5х4. Фото одноэтажного дома

Шестой проект – каркасный дом с мансардой. Жилая площадь его составляет 49,53 кв. м, а общая – 87,14 кв. м. На первом этаже находятся две комнаты, холл, кладовая и кухня. В мансардном пространстве находится непосредственно мансарда и еще одна комната.



Проект каркасного дома 7х8 с мансардой. Фото

Седьмой проект – дом с жилой площадью 46,46кв. м и общей – 86.05 кв. м. На первом этаже располагается гостиная, просторный холл с лестницей, кухня и санузел. В мансардном этаже также имеется просторный коридор, по бокам от которого находятся две комнаты.

Проект каркасного дома 6х9 с мансардой. Фото

Восьмой проект представлен домом с жилой площадью 56,22 кв. м, общей площадью 84,96 кв. м. На первом этаже находятся гостиная и еще комната, коридор, санузел и кухня. В мансарде имеется холл, одна маленькая комната и две относительно просторные.

Готовый проект каркасного дома 6х9 с мансардой. Фото

Процесс строительства каркасного дома: основные этапы

Этап первый: закладка фундамента

При выборе фундамента для каркасного дома следует учитывать геологические особенности участка. В большинстве случаев выбираются свайно-ростверковый вариант, также используются свайные и ленточные фундаменты.

Свайно-ростверковый фундамент применяется для возведения каркасного дома, поскольку он надежен и относительно дешев. Для обустройства чаще выбирают сваи ТИСЭ с расширенной пяткой.

Благодаря пятке свая лучше сопротивляется пучению и отличается лучшими несущими характеристиками, чем обычная свая.

Фундамент для каркасного дома своими руками. Фото

Для заливки свай бурят скважины, в которые вставляется опалубка из трех слоев рубероида. Можно использовать пластиковые или асбестоцементные трубы нужного диаметра. Внутрь вставляется арматура, связанная треугольником или квадратом.

После заливки свай устанавливают опалубку для ростверка. Это бетонная лента по периметру здания. В опалубку укладывают арматуру и связывают ее, соединяя с элементами арматуры из свай.

Чтобы потом к ленте крепить обвязочный брус, устанавливают шпильки на расстоянии 1 – 2 метра. Обязательны они рядом с углами, на расстоянии 30см. Остальные устанавливают в зависимости от особенностей дома. Они не должны располагаться реже, чем через 2 метра и на стену их должно быть не менее двух.

Когда все готово заливают бетон и закрывают его

полиэтиленом. Это требуется, чтобы материал не высыхал, а набирал прочность.

Этап второй: устанавливаем нижнюю обвязку и пол

Когда строим каркасный дом своими руками, то обязательно надо помнить про гидроизоляцию фундамента. Верхняя поверхность ленты промазывается битумной мастикой, прокладывается рубероидом или гидроизолом. Если этого не сделать, то деревянный каркас будет тянуть влагу и гнить.

Каркасный дом своими руками. Пошаговое фото

Далее технология строительства каркасного дома предполагает укладку лежней. Это доски толщиной 5см и шириной 15см. Длина выбирается в зависимости от размеров фундамента. В нужных местах в досках просверливают отверстия под шпильки. Поверх первого ряда укладывают второй с перекрытием стыков. Вместо двух рядов досок можно использовать один ряд бруса, но он дороже и имеет меньшую несущую способность.

Обвязка и лаги

К лежню прикрепляют обвязку. Используют доску такого же размера, поставленную на ребро. Ее выравнивают по краю и прибивают большими гвоздями с шагом в 40см.

Каркасный дом своими руками. Пошаговое фото

Лаги – такие же доски, как и использовались. Ставятся на ребро поперек фундамента и крепятся торцом к обвязке. Расстояние между лагами зависит от длины пролета. Чем он больше, тем чаще располагают лаги.

Технология строительства каркасного дома. Фото

Настилаем и утепляем пол

Варианты схемы полов каркасного дома могут быть различными. Нередко сразу после монтажа основы под настил укладывают утепление. Поскольку в этом варианте утепляют до настила чернового пола, то использоваться может только

пенополистирол высокой плотности. Он не боится влаги, которая будет идти от грунта.

Для укладки утеплителя к лагам с двух сторон прибивают черепные бруски со сторонами в 5см. Плиты пенопласта нарезают ножовкой и укладывают между лагами в два слоя с перекрытием швов. Щели по периметру заполняют герметиком.

Поверх утеплителя настилают черновой пол. Доски кладут с перемежением направления волны (см. фото). Сверху слой досок закрывают фанерой.

Каркасный дом своими руками. Пошаговая инструкция

Можно обойтись только фанерным слоем, но материал должен быть не меньше 1,5см толщиной. Швы между листами не должны совпадать. В них должно быть компенсационный зазор не менее 3мм.

Крепят листы фанеры саморезами. По периметру стен шаг крепления должен быть 12см, а внутри – 40см.

Этап третий: сборка стен

Существует две основных схемы сборки каркасных стен. Первая: каркас стены собирают в горизонтальном положении. Иногда даже крепят листовые материалы, а затем поднимают. Этот способ удобен, но плохо реализуется, когда каркасный дом строится своими руками без дополнительной помощи. Поднимать стены тяжело.

Вторая схема: сборка осуществляется постепенно, начиная снизу и двигаясь наверх.

Каркасный дом своими руками. Пошаговая инструкция

Установка стоек: шаг и сечение

Начинается возведение стен каркасного дома с установки угловых стоек. Используется брус с сечением 150х150мм или 100х100мм. Промежуточные стойки делают из бруса с прямоугольным сечением: 50х150мм или 50х100мм.

При возведении стен каркасного дома важно правильно выбрать расстояние между стойками. Оно должно соответствовать нагрузке, а также быть удобным для размещения утеплителя. Если используются утеплители в матах, то лучше сразу стойки размещать на ширину матов. Это сделает процесс утепления удобным и быстрым.

Стойки крепятся нагелями, врубкой или уголками. Наиболее удобный и простой способ – усиленные уголки. Врубка также используется, но требуется в нижней обвязке делать углубления.

Сверху устанавливается брус верхней обвязки, который крепится к вертикальным стойкам.

Раскосы: что это и зачем нужны

При возведении каркасного дома обязательно вертикальные стойки укрепляют раскосами. Они выравнивают элементы и поддерживают их стабильность. Если стены будут обшиваться плитными материалами с высокой прочностью. То используются временные раскосы. Их потом снимают.

При монтаже наборной обшивки, например, из вагонки, требуется установить постоянные элементы. Лучшим вариантом будет использование на каждую стойку четырех штук.

Создание теплых углов

Если строить каркасный дом своими руками, то особое внимание следует уделить углам. Обычно в углу стоит брус. Для средней полосы данный вариант является холодным. Его требуется дополнительно утеплить. Возможные варианты показаны на схемах.

​

Этап четвертый: установка перекрытия

Далее технология строительства каркасного дома включает монтаж перекрытия. Балки опираются на верхнюю обвязку и крепятся к ней уголками, опорными кронштейнами или врубкой.

Толщина элементов перекрытия зависит от того, что именно будет находиться сверху. Если чердак, то можно использовать более тонкие элементы, чем для второго жилого этажа. Для обустройства второго этажа на перекрытии делают черновой пол.

Этап пятый: стропила и кровля

Вид крыши определяется при выборе проекта каркасного дома. Это может быть стандартная скатная крыша, мансардная или любой другой вариант. Кровельный материал подбирается по весу. Он должен быть легким, чтобы не создавать дополнительной нагрузки на перекрытия.

Этап шестой: утепление

Утеплитель – обязательный компонент стен каркасного дома. Чаще всего используется базальтовая вата в виде матов. Если маты на пару сантиметров больше расстояния между стойками, то они хорошо удерживаются распирающими силами. Дополнительно используют специальный крепеж.

У минеральной ваты много достоинств: она обладает высокой тепло- и звукоизоляцией. Однако чувствительна к намоканию, поэтому обязательно требуются изолирующие материалы. Со стороны улицы используется гидро- и ветрозащитная паропроницаемая мембрана, а со стороны помещения – пароизоляционная мембрана.

После монтажа утеплителя выполняется внутренняя отделка каркасного дома.

Видеоинструкции по строительству каркасного дома

Используя представленное видео можно уточнить все непонятные моменты по возведению каркасного здания. Подробно рассматриваются все моменты, начиная с закладки фундамента и заканчивая внутренней отделкой каркасного дома.

Каркасный дом: варианты наружной отделки

Существует множество вариантов наружной отделки каркасного дома. В зависимости от используемого материала дом может выглядеть совершенно по-разному.

Кирпичная облицовка

Каркасный дом можно обложить кирпичом. Между стенной поверхностью и кирпичной кладкой должен оставаться промежуток шириной от трех до пяти сантиметров. Этот зазор обеспечивает вентиляцию. Если его не оставить, то в холодную погоду на кирпиче будет собираться влага, которая может повредить и ограждающие плиты стены.

Наружная отделка каркасного дома кирпичом. Фото

Поскольку кирпич является тяжелым материалом, то он не должен иметь жесткого соединения со стеной. Требуется увеличение несущих характеристик фундамента. Маскируется кирпичная часть свесом крыши, оконными и дверными откосами.

Деревянная облицовка

Для облицовки каркасного дома применяют фальшбрус, блок-хаус и аналогичные материалы. При их использовании можно исключить наружную обшивку стен плитными материалами. Вместо них будут использованы материалы отделки. Крепить их можно как изнутри, так и снаружи.

Наружная отделка каркасного дома деревом. Фото

Если есть желание повысить теплоизоляцию, то лучше отделку производить по обрешетке, крепящейся к готовой стене. В этом случае требуется оставлять вентиляционный зазор.

Отделка деревом требует регулярного ухода. Древесину требуется периодически пропитывать антисептиками и окрашивать специальными составами.

Отделка сайдингом

Наиболее простой и широкораспространенный вариант отделки. Если внешняя часть каркасного дома выполнена из фанеры или листов ОСП, то сайдинг можно крепить непосредственно на эти материалы.

Наружная отделка каркасного дома сайдингом. Фото

Если используется столбчато-балочный каркас, то можно обойтись без обшивки листовыми материалами, а заменить их сайдингом. Для увеличения теплоизоляции сайдинг закрепляют на выносных рейках, а пространство между ним и стеной заполняют еще одним слоем утеплителя с более высокими теплоизолирующими показателями.

Облицовка термопанелями

Термопанели представляют собой отделочный материал, в котором имеется слой утеплителя и облицовочный слой. В качестве утеплителя используют пенополиуретан, базальтовый материал с высокой плотностью. Наружный слой изготавливается из клинкерных материалов, полимербетонной поверхности. Термопанели могут быть уже окрашенными или их можно окрасить в нужный цвет после монтажа.

Приклеивают термопанели к поверхности стен дома. Чтобы избежать конденсации влаги необходимо клеящим составом заполнять всю площадь.

Технология «мокрый фасад»

Отделка «мокрый фасад» обладает рядом особенностей при использовании для каркасных домов.

Во-первых, пенополистирольные или базальтовые материалы не приклеивают к деревоплитам при помощи влагосодержащих составов. Применять следует полиуретановый клей.

Во-вторых, для крепления применяют саморезы для древесины, а также шайбы с большим диаметром.

Все другие этапы отделки ничем не отличаются. Поверхность утепляющих плит армируется клеевыми составами и сеткой. Затем наносится грунтовка, завершающий штукатурный слой, а потом стену окрашивают.

Оштукатуривание

Из всех способов наружной отделки каркасного дома нанесение штукатурки является самым сложным и спорным. При нанесении штукатурки на места швов между плитами ОСП штукатурная поверхность быстро растрескивается. Такая отделка может использоваться в качестве временной. Кроме того, швы можно закрыть декоративными рейками, которые будут имитировать фахверк.

Стены из ОСП сначала грунтуют составами глубокого проникновения. После этого к поверхности прикрепляется щелочестойкая армирующая сетка. Ее можно прикрепить при помощи мебельного степлера. Для оштукатуривания лучше выбрать эластичные составы, которая предназначены конкретно для ОСП.

Получившаяся поверхность окрашивается или на нее наносят финишный слой штукатурки с декоративным эффектом.

Другие варианты отделки

Среди прочих видов отделки следует отметить окрашивание или использование покрытий из полимеров. Применять следует составы, которые предназначены непосредственно для плит ОСП.

Полимерные покрытия могут иметь акрилатную или полиуретановую основу. На слой из акрилатного полимера необходимо наносить дополнительное водоотталкивающее покрытие. Без него срок службы отделки будет короче.

В полиуретановые смеси нередко добавляется цемент. Наносят их при помощи шпателей.

Чертеж каркасного дома: готовый проект своими руками

Объемы строительства каркасных домов растут из года в год, а местами даже превосходят возведение домов из бруса или бревна. Это связано с дешевизной и простотой технологии. Многие выбирают каркасную технологию домостроения, чтобы построить дом своими руками. Это вполне возможно при минимальном опыте, достаточно лишь соблюдать технологию на каждом этапе и использовать чертеж каркасного дома. Если вы уже ознакомились с этим способом строительства, то знаете, что возведение даже простой каркасной конструкции требует четкого проекта. А в случае планировки дома для постоянного или летнего пребывания необходимо иметь чертеж каркасного дома. Нельзя строить дом только по плану в вашей голове. Это приведет к сложностям в процессе работ или может нанести вред прочности и долговечности конструкции.

Содержание

1. Почему так важно иметь чертеж дома?
2. Самый простой чертеж для строительства
3. Элементы чертежа каркасного дома
4. Объемная модель дома
5. Планировка дома
6. План фундамента
7. Чертежи всех стен и перегородок
8. План стропильной системы
9. Чертеж пола, чернового пола, межэтажных перекрытий
10. Как получить чертеж каркасного дома бесплатно?
11. Чертеж каркасного дома по канадской технологии

Почему так важно иметь чертеж дома?

Можно ли начинать строительство дома без проекта? Даже опытные застройщики не возьмутся за работы по монтажу фундамента или возведению стен на готовый фундамент без подробного проекта. В нем уже рассчитаны все нагрузки на основные узлы, предусмотрены соединения между собой несущих конструкций, перегородки, предусмотрены геометрические размеры каркаса под утепление. Без этих параметров невозможно начинать работы. Наверняка вы уже знакомы с каркасной технологией и знаете, что до возведения стен необходимо смонтировать нижнюю обвязку и напольные лаги. Как это сделать, если вам неизвестно расположение перегородок или несущих элементов? Еще сложнее дело обстоит со строительством двухэтажных домов или строений с мансардой. Расчет каркаса в процессе строительства может привести к дефициту необходимых материалов, неточности конструкции, возможно, даже потребуется переделка части каркасной конструкции.

Дом из бруса

23.45%

Дом из кирпича

17.49%

Бревенчатый дом

13.58%

Дом из газобетонных блоков

19.97%

Дом по канадской технологии

10.83%

Дом из оцилиндрованного бревна

3.43%

Монолитный дом

3.99%

Дом из пеноблоков

3.99%

Дом из сип-панелей

3.28%

Проголосовало: 3786

Самый простой чертеж для строительства

Даже такое простое сооружение, как пристройка к дому или веранда, сложно сделать без чертежа. Конечно, для таких конструкций не потребуется специального образования или сложного расчета. Достаточно выполнить рисунок с точными размерами основных конструкций. Рассмотрим простой чертеж каркасной веранды.

Здесь мы видим прекрасный детальный чертеж с пояснениями. Вынесено обозначение каждого элемента, указаны габаритные размеры между несущими элементами каркаса, указан шаг столбчатого фундамента. Недостаток этого чертежа – отсутствие размеров в вертикальной плоскости: высота балок, длина стропил, высота столбов фундамента на уровне грунта, высота ограждения. Такие размеры достаточно сложно уместить в так называемой 3D модели.

А как вам такой чертеж? Представьте, что для каждой стены и пола сделан чертеж с указанием всех размеров. Насколько это упрощает задачу! А если чертеж снабжен спецификацией, где указаны размеры всех необходимых брусьев? Вы можете подготовить все необходимые элементы, провести их обработку антисептиками и приступать к монтажу с готовыми деталями. А это всего лишь небольшая веранда. Представьте, сколько элементов имеет каркасный дом, и как сложно их учесть, не говоря уже о коммуникациях.

Элементы чертежа каркасного дома

Из чего состоит подробный чертеж каркасного дома? Из множества различных рисунков, каждый из которых имеет свое назначение.

Рассмотрим все основные элементы чертежа каркасного дома на примере двухэтажного жилого дома размером 7.2 на 7.2 м.

Объемная модель дома

Без соответствующего образования и навыков сложно сделать выводы об окончательном виде вашего будущего дома по инженерным чертежам. Поэтому первым чертежом является объемный рисунок будущего дома. Это позволяет заказчику выбрать из множества типовых проектов наиболее подходящий по внешнему виду. Даже дома «встречают по одежке».

В случае заказа проекта у специалиста вам могут предложить проект одного и того же дома с различными вариантами обшивки и кровли.

Планировка дома

После выбора внешнего вида дома необходимо определиться с планировкой. Это один из самых важных элементов проектирования, обеспечивающий комфортное проживание.

Здесь мы видим подробный план расположения всех основных стен и перегородок, размечены дверные проемы. В комплекте с прочими чертежами и спецификациями строительство дома превращается в работу с конструктором, который вы изготавливаете самостоятельно. В случае покупки домокомплекта у производителя на чертежах также указывается маркировка каждой балки.

План фундамента

Возведения дома всегда начинается с монтажа фундамента. Но как правильно его сделать без четкого чертежа? Важно понимать, что сваи или столбы должны располагаться под несущими вертикальными балками.

Сергей Федоров

Строительство домов, пристроек, террас и веранд.

Задать вопрос

Конечно, прекрасным планом для фундамента может служить планировка дома, но иногда чертежи дополняются разрезом с подробным планом расположения арматуры.

Чертежи всех стен и перегородок

Развертка стен и перегородок комплектуется по этажам. Здесь мы видим расположение всех промежуточных балок и оконных и дверных проемов. Для каркасного дома особенно важно знать расположение окон, ведь это не сруб, в котором можно пропилить проемы после окончательного монтажа дома под крышу. Места оконных проемов в каркасной конструкции усиливаются брусом большего сечения.

Часто строительные фирмы в комплект чертежей закладывают общий вид каркаса. Ведь для обычного обывателя трудно разобраться с чертежами без общей картины каркаса. Выглядит это примерно так:

План стропильной системы

Предложенный на рассмотрение нами проект имеет только чертеж стропильных балок. Для удобства монтажа также изготавливается чертеж с размерами всех элементов стропильной системы.

Возьмем правильные чертеж стропильной системы от другого проекта, чтобы оценить все его преимущества.

В таком чертеже мы видим размеры и расположения всех стропил, затяжек и подпорок. Даже при отсутствии опыта вы сможете смонтировать по нему кровлю самостоятельно.

Чертеж пола, чернового пола, межэтажных перекрытий

Эти чертежи не сильно отличаются от чертежей стен: разметка балок, диагонали.

• С комплектом чертежей для пола и стен также поставляется разрез стен или пола: схема утепления, применяемые пленки, наружная и внутренняя обшивка, обрешетки и контробрешетки.
• Сюда же могут прилагаться инструкции и чертежи по креплению отдельных элементов между собой.

В итоге мы получаем целую книгу подробных чертежей на 40-50 страниц. Без опыта и соответствующего образования в них сложно разобраться, не говоря уже об их изготовлении. Именно поэтому строительство жилого дома по сложным проектам лучше доверить профессионалам.

Как получить чертеж каркасного дома бесплатно?

Мы уже выяснили, что проект даже небольшого каркасного дома – это большой объем специальных документов. Мы выяснили, что без подробного проекта сложно представить возведение надежной конструкции для постоянного проживания. Но как получить чертежи дома, если для этого не предусмотрены денежные траты? Иногда чертеж особого проекта может обойтись не меньше стоимости фундамента под этот дом. Как выйти из этой ситуации? Можно отказаться от выполнения всех прихотей в пользу стандартного проекта, которые в большом количестве можно найти в интернете. Рассмотрим лишь некоторые из них.

• Небольшой каркасный дом 6х4, скорее, предназначенный для непродолжительного летнего отдыха. Такой каркас не потребует большого количества чертежей. Можете вполне обойтись планом дома и расположением балок.

• Еще один уютный дачный дома 6х4 м. На такой небольшой площади сложно дать волю воображению. Поэтому такие чертежи будут практически идентичными.

• Каркасная технология пришла к нам из Скандинавии. Традиционными финскими домами по каркасной технологии считаются дома с односкатной кровлей.

Строительство одноэтажного жилого дома связано с расширением площади застройки. Вам предлагается каркасный дом 9на 9. На такой площади можно очень гармонично разместить все необходимые для комфорта комнаты для семьи из 3-4 человек. Нашлось даже место под просторную светлую террасу.

• Отдельная история – дома с плоской крышей. Для средней полосы России такие проекты связаны с постоянной борьбой со снегом и льдом. Но такой проект никто не посмеет назвать стандартным. Каркасные дома с плоской крышей всегда будут привлекать взгляды любознательных соседей.

Несмотря на значительные размеры, большую часть площади занимает каркасный навес. Дом больше напоминает просторную квартиру-студию, ведь более 50% жилой площади занимает кухня-гостиная. В проектах каркасных домов с плоской крышей часто используются просторные открытые террасы или балконы.

• Вот еще один пример такого проекта, состоящий уже из двух этажей.

Весьма привлекательный проект. Второй этаж позволил увеличить площади индивидуальных комнат. Но мы по-прежнему видим просторную кухню-гостиную на первом этаже. Возможно, это навеяно распространением квартир-студий. Или, наоборот, такие квартиры стали модными после внедрения вот таких финских проектов.

• Отдельную нишу каркасного домостроения занимают сложные односкатные кровли. Такую форму крыши еще называют классической скандинавской крышей. Рассмотрим проект такого дома 6 на 9 метров

Фактически кровля имеет два ската, но каждый из них сделан на самостоятельной стропильной системе. Это позволяет избежать проблемы борьбы со снегом и в то же время придает дому неповторимый вид. Такие формы кровель являются наиболее сложными для расчета.

Если в доме размером 6х4 сложно представить себе комфортное существование, то каркасные дома размером 6 на 6 вполне могут использоваться для постоянного проживания.

И если на площади в 36 кв.метров сложно разместить все удобства,

то на площади 72 кв. м двухэтажного дома можно разместить личные комнаты для каждого члена семьи.

Чертеж каркасного дома по канадской технологии

Каждый из представленных выше проектов подразумевает возведение каркаса из бруса или сборку дома из стеновых панелей заводского производства на основе таких же каркасов. Для утепления таких домов используются утеплители на основе минеральной ваты.

Но это не единственная технология возведения каркасных домов. Существует еще одна технология, которая пришла к нам из Северной Америки. В основе таких строений лежит использование специальных прессованных стеновых панелей. Утеплителем служат материалы на основе пенополистирола или пенополиуретана. Такие панели обладают хорошей жесткостью и несущей способностью и не требуют дополнительного каркаса из бруса. Брус требуется только для верхней и нижней обвязок, половых и потолочных балок, стропильной системы.

Разберем чертежи каркасного дома на основе канадской технологии на примере двухэтажного проекта 6х8 метров.

Как и в прочих проектах, на первой странице мы увидим объемную модель дома с фасадом и окнами.

Далее в чертежах представлены оба фасада и стены с указанием всех размеров.

По этим чертежам вы уже будете иметь представление о внешнем виде вашего будущего дома. Как он выглядит внутри? Для этого необходимо ознакомиться с планировкой.

Если проект вас полностью устраивает, то можно приступать к строительству. С чего начинается строительство каркасного дома? Закладывается фундамент и половые лаги.

Здесь мы уже видим кардинальные отличия от финской технологии. На перекрытии пола первого этажа указаны не только половые балки, но пронумерованные панели. Это связано с технологией, ведь пол перекрывается готовыми панелями. Переходим к стенам.

Такие чертежи составляются для каждой стены и перегородки. Стеновые, половые и потолочные панели имеют нумерацию согласно этих чертежей. До монтажа стен необходимо произвести нашивку черепного бруса на пол первого этажа, а после возведения первого этажа – и на пол второго этажа. Для этого тоже прилагается чертеж.

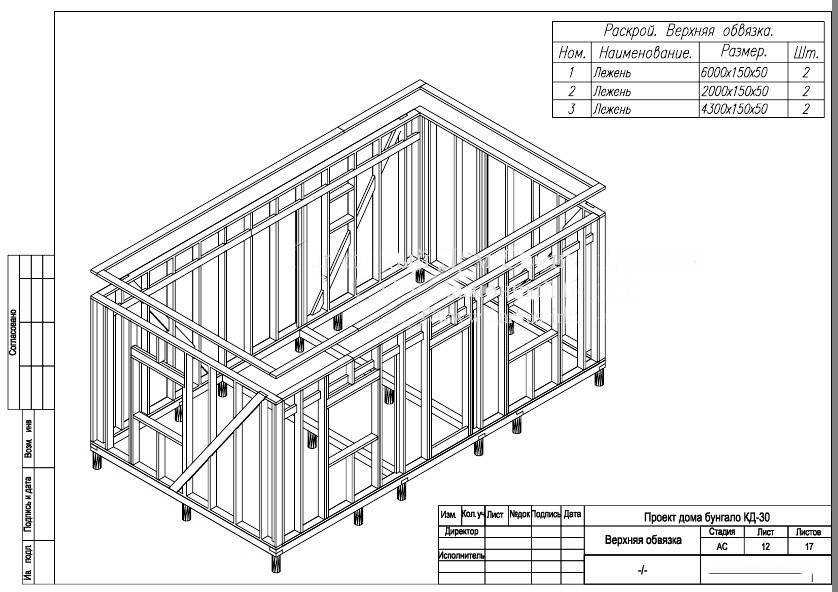

Остается только правильно смонтировать готовые панели и закрепить их между собой. И даже для этого прилагается подробный чертеж.

Комплект подробных чертежей, а также спецификации и инструкции позволят вам собрать такой дом собственными руками. При заказе готового дома из СИП-панелей вы получите подобный проект со всеми чертежами.

Но и в случае заказа домокомплекта у производителя по финской технологии вы получите проект не хуже, а может, даже более подробный. Ведь канадский дом обычно перекрывается панелями, а для финской технологии используют сложные стропильные системы. Надеюсь, теперь вам стало ясно, насколько важно иметь подробный проект и чертежи будущего дома. Возможно, теперь вам не будут казаться грабежом расценки инженерных фирм, которые изготавливают такие подробные чертежи и инструкции. Ведь, кроме создания самого чертежа, нужно еще и производить точные расчеты.

Вы можете задать свой вопрос нашему автору:

Планы каркасного крошечного дома

Распродажа!

Оценка 4.00 из 5 на основе 2 отзывов покупателей

(2 отзыва покупателей)

Планы крошечных домов с процессом строительства

• полный набор PDF планы + набор САПР
• ход строительства + комментарии
• Электронная книга «Как построить крошечный дом» в комплекте
• полный список материалов + список инструментов
• Чертежи мебели «Сделай сам» включены
• Сборка своими руками стоит 18 000 долларов

БЕСПЛАТНЫЕ образцы планов
одного из наших дизайнов

Количество

A-Frame Tiny House Plans Alexis

Категории: Дом с 1 спальней, Планы коттеджей, Коттедж с мансардой, Планы домов, Планы небольших домов, Планы крошечных домов, Крошечный дом с мансардой, Крошечный дом с крыльцом Теги: Планы каркасных домов, Планы деревенских домиков, Планы домов с одной спальней, Pdf Строительство каркасных домиков, простые в строительстве планы, Планы крошечных домов на фундаменте, Планы домиков для отдыха

• Описание
• Размеры
• Отзывы (2)

Планы каркасного дома Alexis

Алексис небольшой 306 кв. футов / 28 м2 Каркасный дом на бетонном фундаменте с крытым 4′-7″x 13′-12″ / 1,04×3,7 м крыльцо. Его внутренние помещения размером 18 футов-10 дюймов x 13 футов-12 дюймов / 5,2 x 3,7 м состоят из трех комнат и гостиной размером 5 футов-7 дюймов x 13 футов-12 дюймов / 1,35 x 3,7 м. чердак.

Что вы получите

Пошаговое руководство по деревянному строительству

Планы небольших домов

Полный набор планов этажей домика своими руками (PDF): планировки, детали, разрезы, фасады, варианты материалов, окна, двери; Комплект САПР

Электронная книга «Как построить крошечный дом»

• Более  1000 иллюстраций
• 276 страниц

Полный список материалов + список инструментов

Полный набор материалов + список инструментов. Очень подробное описание всего, что вам нужно, чтобы построить свой крошечный дом в форме буквы А.

Планы этажей небольшого дома

Alexis — классический каркасный дом, который в последнее время набирает популярность. А-образная форма делает Alexis милым уютным домиком, который всем понравится с первого взгляда. Основная концепция отсутствия внутренних стен создает в салоне очень домашнюю атмосферу. Вокруг нижних частей стен/боков крыши будет пространство, не имеющее пешеходной высоты; тем не менее, он обеспечивает отличное место для хранения — вы можете хранить вещи в шкафах или коробках, или вы можете использовать его для какой-либо мебели, например, для сидения, чтобы поставить ее, когда она не используется. Еще одно эффективное использование внутреннего пространства реализовано в спальном лофте, куда можно подняться по лестнице за спиной Алексея. Поэтому первый этаж напоминает о том, что вы меньше заняты делами, и создает уютное пространство для дневных занятий, с возможностью наслаждаться солнечным светом и прекрасными видами благодаря тому, что передний фасад полностью выполнен из стекла. Крытое крыльцо только дополняет изысканную непринужденную атмосферу Алексис, один из наших популярных проектов небольших домов.

Планы строительства в формате PDF

Наши дешевые планы крошечных домов для продажи предоставят вам подробную информацию и инструкции о строительстве Alexis. Крошечный дом использует простой деревянный каркас 2 на 4. Пол, состоящий из деревянных балок, опирается на бетонные основания и держит двускатную крышу А-образной формы. Передний фасад в форме равностороннего треугольника имеет стеклянную секцию, включающую две створчатые стеклянные двери, соединяющие интерьер крошечного дома с его крытой верандой и обеспечивающие отличный источник света, свежего воздуха и видов, которыми можно наслаждаться внутри Alexis. В задней части внутренней части находится комната, которую можно использовать как ванную комнату, небольшой склад и двери, ведущие в заднюю часть, где находится еще одно крошечное крытое крыльцо, которое может служить, например, для хранения дров для свою дровяную печь. Наверху ванная комната находится наверху, куда можно попасть по маленькой лестнице.

Небольшой каркасный дом в Румынских Карпатах. Часть 1

Как построить каркасный домик. Часть 2

Как построить каркасный домик. Часть 3

9010 6

Текущее строительство кабины с модифицированной А-образной рамой Alexis — часть 1

Искать:

Планы с А-образным каркасом и планы домов для отпуска

СКИДКА 10% ВЕСЕННЯЯ РАСПРОДАЖА! Введите промокод SPRING при оформлении заказа, чтобы получить скидку 10%!

Телефон 800-482-0464

• Домашний
• План дома
• Стили
• План дома с А-образным каркасом

Форма поиска

Как следует из названия, А-образный каркас представляет собой архитектурный стиль дома, напоминающий букву «А». Стены этого типа дома имеют крутые углы, которые начинаются у фундамента, образуя треугольник. Эти дома могут похвастаться высокими внутренними потолками, открытой планировкой, большими окнами, мансардой и деревянным сайдингом, среди прочего. Однако их крутая наклонная конструкция несколько ограничивает размер жилой площади, поэтому большинство людей используют каркасные дома в качестве своего второго дома или дома для отдыха.

50 Планы

Вид плана этажа 2 3

План 80519

1037 С подогревом, кв.фут

24’0 Ш x 32’0 Г

Кровать: 2 — Ванна: 2

Сравнить

План 52164

1770 Кв.фут с подогревом

50’0 Ш x 46’0 Г

9 0004 Кровать: 4 — Ванна: 3,5

Сравнить

План 91209

1482 Кв.фут с подогревом

37′ Ш x 57′ Г

Кровать: 3 — Ванна: 2

Сравнить

План 95007

810 Кв.фут с подогревом

24′ Ш x 24′ Г

9000 4 кровати: 1 — Ванна: 1

Сравнить

План 80518

1037 Кв. фут с подогревом

24’0 Ш x 32’0 Г

9 0004 Кровать: 2 — Ванна: 2

Сравнить

План 90603

1416 Кв.фут с подогревом

24′ Ш x 44’4 Г

Кровать: 3 — Ванна: 2

Сравнить

План 42907

393 Кв.фут с подогревом

14’0″ Ш x 30’0″ Г

Кровать: 1 — Ванна: 1

Сравнить

План 97201

618 Кв.фут с подогревом

20’0 Ш x 30’0 Г

90 004 Кровать: 1 — Баня: 1

Сравнить

План 85944

720 Кв.фут с подогревом

20’0 Ш x 36’0 Г

Кровать: 1 — Ванна: 1

Сравнить

План 86952

865 Кв.фут с подогревом

21′ Ш x 24′ Г

9000 4 кровати: 2 — Ванна: 1

Сравнить

План 57368

908 Кв. фут с подогревом

26′ Ш x 42′ Г

Кровать: 1 — Ванна: 1

Сравнить

План 97234

960 Кв.фут с подогревом

24’0 Ш x 40’0 Г

90 004 Кровать: 2 — Ванна: 1

Сравнить

План 57547

970 Кв.фут с подогревом

26′ Ш x 52’6 Г

900 04 Кровать: 2 — Ванна: 1

Сравнить

План 51028

1039С подогревом, кв.фут

30′ Ш x 25′ Г

Кровать: 2 — Ванная: 1,5

Сравнить

План 24308 9 0022

1075 Кв.фут с подогревом

23’9 Ш x 46’3 Г

Кровать: 2 — Ванна: 1

Сравнить

План 95002

1076 Кв.фут с подогревом

24′ Ш x 48′ Г

900 04 Кровать: 2 — Ванна: 1

Сравнить

План 95004

1076 Кв. фут с подогревом

24′ Ш x 48′ Г

Кровать: 2 — Ванна: 1

Сравнить

План 97236

1106 Кв.фут с подогревом

22’0 Ш x 36’0 Г

9 0004 Кровать: 2 — Ванна: 1

Сравнить

План 97251

1117 Кв.фут с подогревом

36’0 Ш x 28’0 Г

9 0004 Кровать: 2 — Ванна: 1

Сравнить

План 97241

1224 Кв.фут с подогревом

24’9 Ш x 36’0 Г

Кровать: 9000 5 3 — Ванна: 1

Сравнить

FHP Гарантия низкой цены

Если вы найдете точно такой же тарифный план на веб-сайте конкурента по более низкой цене, рекламируемой цене ИЛИ специальной цене РАСПРОДАЖИ, мы снизим цену конкурента на 5%. от общего количества, а не только 5% от разницы! Чтобы воспользоваться нашей гарантией, позвоните нам по телефону 800-482-0464 или напишите нам на веб-сайт и номер плана, когда будете готовы сделать заказ. Наша гарантия распространяется до 4 недель после покупки, поэтому вы можете быть уверены, что можете купить прямо сейчас.

Номер страницы с результатами

Найдите правильный план каркасного дома

Family Home Plans предлагает вам ознакомиться с подробными планами каркасных домов, доступными на нашем веб-сайте. У нас есть тысячи различных планов домов, разработанных опытными архитекторами и дизайнерами домов. Более того, мы можем изменить любой план этажа в соответствии с вашими конкретными требованиями. Просто заполните форму расширенного поиска на нашем веб-сайте, чтобы найти правильный план дома с А-образным каркасом, соответствующий вашим потребностям.

Преимущества каркасного дома

Проекты каркасных домов существуют уже много столетий, но только недавно популярность этих домов начала набирать обороты. Причины этого всплеска связаны с преимуществами дома с А-образным каркасом — вот почему вы должны построить этот дом в форме треугольника:

• Крутой уклон помогает при уборке снега: Дом с А-образным каркасом может выдержать все виды погодные условия благодаря своему уникальному дизайну. Вам не придется иметь дело с лужами воды или скоплением снега на крыше.

• Второй этаж обеспечивает дополнительное пространство: каркасные дома не предлагают много жилой площади по сравнению с домами других конструкций, но они компенсируют этот недостаток, предоставляя дополнительное место для хранения на втором этаже. Вы можете превратить эту историю в аккуратный чердак или складское помещение.

• Требуется меньше обслуживания: Проекты домов с А-образным каркасом легче построить и требуют минимального обслуживания.

Почему планы семейного жилья?

Вот лишь некоторые из множества причин, по которым стоит выбрать планы семейного дома:

• Сэкономленные время и деньги: Составление индивидуального плана с нуля требует не только времени, но и больших денег. Чтобы решить эту проблему, Family Home Plans предлагает готовые планы домов с А-образным каркасом по доступным ценам. Кроме того, наша форма расширенного поиска является быстрой и очень простой в использовании, что позволяет нашим клиентам быстро искать подходящие планы, экономя время и оптимизируя процесс поиска.

• Гарантия соответствия цены: Family Home Plans предлагает гарантию низкой цены. Если вы найдете один из наших планов домов с А-образным каркасом по более низкой цене в другом месте, мы обязуемся снизить эту цену на пять процентов от общей стоимости. Эта гарантия действует в течение четырех недель после совершения покупки, что позволяет вам делать покупки с уверенностью.

• Индивидуальные планы: Мы предлагаем индивидуальные модификации, которые позволят вам внести изменения в план, который вам нравится, в соответствии с конкретными требованиями к дизайну и потребностями образа жизни.

Купите план каркасного дома сегодня

У нас есть более 60 различных чертежей каркасного дома, которые удовлетворят ваши потребности.
