Карта промерзания грунтов: Глубина промерзания грунта по регионам России

Глубина промерзания грунта по регионам России

Исходные данные

Город: Москва *
Тип сооружения (T_b): Здание, устраиваемое по грунту, без подвала, с полами

* — Согласно СНиП 23-01-99* СП 131.13330.2012 (используется с 2013г.)
Без *- СНиП 23-01-99 (используется с 2000г.)

Расчетная глубина промерзания для города Москва *

Вид грунта (который промерзает)	Глубина промерзания грунта при среднесуточной температуре воздуха в помещении — df, м
	0⁰C	5⁰C	10⁰C	15⁰C	20⁰C
Глина и суглинок	1	0,89	0,78	0,67	0,56
Супесь, песок пылеватый и мелкий	1,21	1,08	0,94	0,81	0,67
Песок средней крупности, крупной или гравелистый	1,3	1,16	1,01	0,87	0,72
Крупнообломочные грунты	1,47	1,31	1,15	0,98	0,82

Нормативная глубина промерзания для города Москва *

Вид грунта (который промерзает)	Глубина промерзания — dn, м
Глина и суглинок	1,11
Супесь, песок пылеватый и мелкий	1,34
Песок средней крупности, крупной или гравелистый	1,44
Крупнообломочные грунты	1,63

Глубина промерзания грунта (d_f) — это нормативная величина, которая показывает уровень промерзания почвенного горизонта в зимний период и определяется на основании многолетних наблюдений в каждом регионе России. Нижняя граница этой зоны, называется точкой промерзания грунта.

Величина ГПГ является одним из самых важных параметров при определении глубины заложения фундамента, а значит нахождение этого коэффициента обязательно при любом строительстве. Знание глубины промерзания, позволяет обезопасить основание, так как в зимний период происходит перераспределение напряжения в грунтах, подземные воды переходят из жидкого состояния в лед, увеличивается их объем до 10-15% и начинаются процессы пучения.

Если подошву фундамента недостаточно заглубить, то на стенки будет воздействовать колоссальное вертикальное давление, которое непременно приведет к деформациям и нарушению целостности основания. Если же подошва фундамента будет располагаться ниже уровня ГПГ, то силы морозного пучения будет действовать на боковые стенки по касательной, то есть фундамент зимой будет выталкиваться наружу, а летом обратно погружаться внутрь.



Расчет глубины промерзания грунта

До недавнего времени расчет глубины промерзания грунта осуществлялся вручную с помощью СНиП и других нормативных документов – это не совсем удобно, так как приходится пролистывать больше количество страниц, чтобы найти нужны регион/город. Мы предлагаем воспользоваться нашим онлайн-калькулятором, который позволяет определить нормативную и расчетную глубину промерзания грунта в ОДИН КЛИК – вам требуется выбрать населенный пункт и нажать кнопку «Рассчитать». База данных нашей программы основывается на информации из СНиП 23-01-99 (СП 131.13330.2012 «Строительная климатология»).

В нашем инструменте есть информация по всем регионам и городам России, среди которых: Московская область, Ленинградская область, Нижегородская, Свердловская, Ростовская, Самарская, Челябинская, Калининградская области, Пермский, Хабаровский, Приморский края, Башкортостан, Татарстан, Крым.

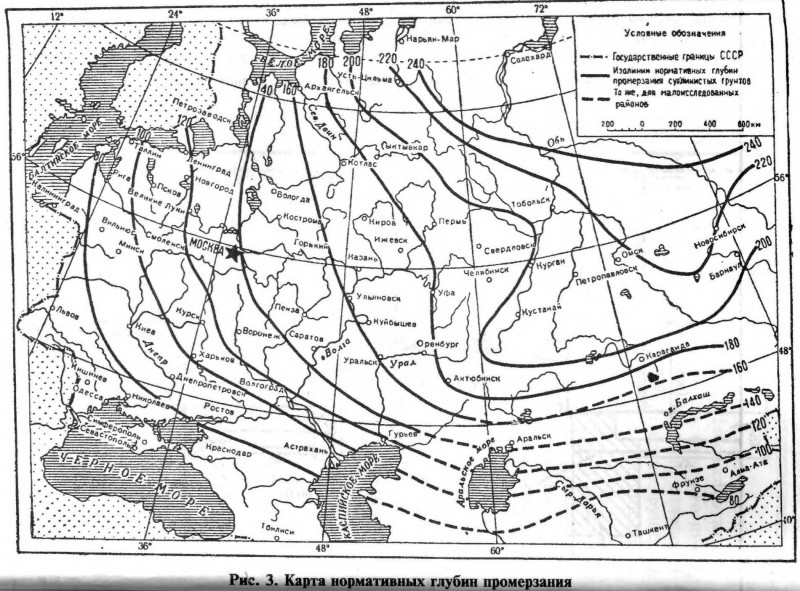

Карта промерзания грунтов СССР





Глубина промерзания грунта по регионам России (карта + таблица)

Город	Глубина промерзания грунта, см
Архангельск	175
Владивосток	180
Вологда	170
Екатеринбург	190
Иркутск	190
Казань	175
Калининград	80
Красноярск	200
Курск	130
Москва	130
Нижний Новгород	155
Новосибирск	220
Омск	220
Орел	130
Пермь	190
Псков	120
Ростов-на-Дону	90
Рязань	130
Самара	165
Санкт-Петербург	120
Саратов	145
Симферополь	70
Сургут	270
Тюмень	210
Хабаровск	190
Челябинск	215
Якутск	240
Ярославль	170



Карта промерзания грунтов Центральной России



Глубина промерзания грунта в Московской области

Город	Глубина промерзания грунта, см
Москва	130
Балашиха	125
Подольск	130
Коломна	115
Серпухов	120
Орехово-Зуево	125
Сергиев Посад	130
Зеленоград	130
Солнечногорск	125



Глубина промерзания грунта в Ленинградской области

Город	Глубина промерзания грунта, см
Санкт-Петербург	120
Гатчина	120
Выборг	125
Сосновый бор	120
Кингисепп	120
Луга	115
Волхов	120
Тихвин	120
Свирица	125



Пример расчета глубины промерзания грунта

СП 22. 13330.2010 «Основания зданий и сооружений» подробно расписывает методику расчета глубины промерзания почвы, мы попробуем вкратце разобрать основные положения и разберем пример.

В разных регионах и тем более в различных широтах, глубина промерзания почвы может сильно отличаться. Большое влияние на эту величину оказывают климатические факторы, гранулометрический состав грунта и вышележащая поверхность. Но раз все они участвуют в формировании величины промерзания, значит их можно объединить в одно выражение.

• d_f — глубина промерзания;
• d₀ — коэффициент, зависящий от типа грунта:
• крупнообломочные грунты – 0,34;
• крупные пески – 0,3;
• мелкие сыпучие пески и супеси – 0,28;
• глины и суглинки – 0,23;
• M_t — сумма среднемесячных отрицательных температур для определенной местности;
• k_h – коэффициент среднесуточной температуры вышележащей поверхности.

Первая формула позволяет выполнить расчет глубины промерзания грунта без учета вышележащей поверхности, то есть вы получите нормативное значение для данного участка местности. Но например, при расчете глубины промерзания грунта для фундамента применяется коэффициент k_h, который вносит поправку на основании среднесуточной температуры (°С) примыкающего помещения, то есть это будет расчетное значение.

Конструктивные особенности здания	Значение коэффициента kh при температурах, °С
	0	5	10	15	20 и больше
Без подвала, с полами на грунте	0,9	0,8	0,7	0,6	0,5
Без подвала, с полами на лагах	1	0,8	0,8	0,7	0,6
Без подвала, с полами на утепленном цоколе	1	0,9	0,9	0. 8	0,7
С подвалом или техническим подпольем	0,8	1	0,6	0,5	0,4
Неотапливаемое помещение	1,1



Разберем пример расчета глубины промерзания в Москве.

Предположим, что у нас будет одноэтажный дом с полами на лагах без подвального помещения, расположенный на песчаном грунте. Планируется, что средняя температура в помещении будет +22 °С.

Согласно СНиП 23-01-99 (СП 22.13330.2010) из таблицы №3 документа, мы складываем отрицательные значения температур для города Москва и получаем – 32,9 °С.

Далее подставляем все значения в формулу:

d_f = 0,3 × √32,9 × 0,6 = 1,03 м

Расчетная глубина промерзания грунта для Москвы равна 1,03 м.

CALCULSITE — строительные калькуляторы

Включите JavaScript в настройках вашего браузера, без него калькуляторы не работают…

Стропильный треугольник

Калькуляторы расчета размеров стропильных треугольников и шаблонов наклона ската.

Открыть калькуляторы

Элементы стропильных систем

Калькуляторы расчета размеров деталей стропильных систем.

Открыть калькуляторы

Сечения элементов стропильных систем

Калькуляторы расчета размеров сечений элементов стропильных систем.

Открыть калькуляторы

Состав растворов и бетонов

Калькуляторы подбора составов строительных растворов и бетонов.

Открыть калькуляторы

Расчетные сопротивления древесины

Калькуляторы таблиц расчетных сопротивлений древесины.

Открыть калькуляторы

Сбор нагрузок

Калькуляторы сбора нагрузок действующих на односкатную и двухскатную крыши.

Открыть калькуляторы

Глубина промерзания грунта

Карта нормативной глубины промерзания грунтов: глинистых, песчанных, обломочных.

Открыть карту

Расход материалов для кладки из кирпича и камня

Калькуляторы нормативного расхода кирпича, раствора и других материалов.

Открыть калькуляторы

---

На какие вопросы отвечает CALCULSITE

Перед началом строительства и в его процессе у людей возникают множество вопросов

— Сколько нужно купить кирпича, цемента, песка для постройки дома со стенами в два кирпича, а если построить стены в кирпич и утеплить их, то сколько нужно кирпича и сколько утеплителя? И что получится дешевле — дом со стенами в два кирпича или в кирпич, но с утеплением, а может вместо кирпичного дома построить каркасный?

— На какую глубину нужно закопать фундамент, какая в моем городе глубина промерзания грунта?

— Какого сечения и с каким шагом нужно установить балки для того, чтобы перекрытие было надежным и какая вообще будет нагрузка на это перекрытие? Какая нагрузка будет давить на крышу, сколько выпадает снега и какая сила ветра в моем регионе строительства? Сколько нужно купить досок на изготовление крыши и какой размер досок нужен?

Для ответа на эти и другие вопросы создан CALCULSITE — сайт бесплатных строительных калькуляторов.

Калькуляторы определяют расход материалов и объем закупок стройматериалов. Помогают рассчитать размеры досок для строительства крыши в соответствии с сортаментом пиломатериалов.

Калькуляторы помогают составить пропорции цементных строительных растворов и бетонов, показывают сколько нужно завести песка и щебня, сколько купить цемента и извести.

Карта глубины промерзания покажет, на какой глубине следует размещать фундамент.

В конечном итоге строительные калькуляторы помогают экономить деньги на закупках стройматериалов и контроле выполнения работ.

Калькуляторы составлены на основе нормативных документов, действующих в строительстве, то есть они считают расходы материалов и размеры конструкций по тем же формулам, по которым их считают строители. Вас трудно будет обмануть.

Глубина Мороза

• • Местный
  • Графический
  • Авиационный
  • Морской
  • Реки и озера
  • Ураганы
  • Суровая погода
  • Огненная погода
  • Солнце/Луна
  • Долгосрочные прогнозы
  • Прогноз климата
  • Космическая погода
• • Прошлая погода
  • Дни обогрева/охлаждения
  • Месячная температура
  • Записи
  • Астрономические данные
• • Цунами
  • Наводнения
  • Береговые опасности
  • Лесные пожары
  • Холод
  • Торнадо
  • Качество воздуха
  • Туман
  • Жара
  • Ураганы
  • Молния
  • Безопасное катание на лодках
  • Отбойные течения
  • Грозы
  • Космическая погода
  • Солнце (ультрафиолетовое излучение)
  • Кампании по безопасности
  • Ветер
  • Засуха
  • Зимняя погода
• • Беспроводные оповещения о чрезвычайных ситуациях
  • Брошюры
  • Готовая к погоде нация
  • Совместные наблюдатели
  • Ежедневный брифинг
  • Статистика повреждений/смертей/травм
  • Прогнозные модели
  • Портал данных ГИС
  • Погодное радио NOAA
  • Публикации
  • SKYWARN Storm Spotters
  • StormReady
  • TsunamiReady
  • Уведомления об изменении службы
• • Новости NWS
  • События
  • Социальные сети
  • Паблики/брошюры/буклеты
  • Контакты для СМИ NWS
• • О NWS
  • Организация
  • Стратегический план
  • Приверженность разнообразию
  • Для сотрудников NWS
  • Международные
  • Национальные центры
  • Карьера
  • Свяжитесь с нами
  • Глоссарий

Проверьте линию промерзания по почтовому индексу, прежде чем копать фундаменты

Строительство настилов, заборов и всего, что выше уровня земли, требует использования фундаментов для поддержки. Эти фундаменты должны быть размещены на определенной глубине, особенно если вы находитесь в районе, где земля промерзает, что может привести к тому, что ваши фундаменты и столбы вздымаются.

Эта глубина определяется линией промерзания в вашем районе, а приведенная ниже карта покажет вам, насколько глубоко вам нужно копать, чтобы безопасно заложить фундамент.

Содержание

1. Что такое Frost Line
2. Что такое Frost Heave?
3. Когда строить
4. Карта линии промерзания
5. Линия промерзания по почтовому индексу
6. Советы по копанию

Что такое линия промерзания

Линия промерзания — это глубина, на которой земля промерзает. Для строительных целей важно знать глубину промерзания. Водопроводные трубы всегда должны располагаться ниже линии промерзания, чтобы предотвратить их замерзание зимой.

Также важно, чтобы фундамент здания или террасы располагался значительно ниже линии промерзания, чтобы стойки не смещались при замерзании и оттаивании грунта. Проверьте свои местные строительные нормы и правила, чтобы определить правильную глубину за линией промерзания, на которой должен сидеть фундамент.

Что такое Frost Heave?

Морозное пучение — это когда земля замерзает, а затем оттаивает. Этот процесс заставляет землю и все, что в ней находится, двигаться вверх. Вы можете видеть, как это может быть вредным для любых постов или фундаментов.

Вот почему так важно помнить о линии промерзания и копать под ней при установке фундамента.

Выкопайте глубокую яму в земле, чтобы залить раствором столбы забора и укрепить фундамент.

Когда строить

Если вы находитесь в холодной зоне и не торопитесь строить, лучше подождать до весны, чтобы начать копать. Земля оттает, и будет легче копать на нужную глубину.

Отметьте стержень на нужной глубине и держите его в пределах легкой досягаемости от вашего строительного объекта, чтобы вы могли регулярно проводить измерения.

Карта линии замерзания

Эта карта линии замерзания дает общее представление о том, где проходит линия замерзания в вашем районе. Если вы живете на краю линии, лучше всего следовать рекомендациям более холодной стороны, чтобы избежать каких-либо проблем.

Эта карта взята из Национального центра данных по снегу и льду и показывает карту линий мороза по всей территории Соединенных Штатов. Обратите внимание, как он опускается с глубины 72 дюйма до глубины 6 дюймов.

Максимальная глубина линии промерзания составляет 100 дюймов, как видно вблизи оконечности Миннесоты, Северной Дакоты и Аляски, вплоть до нуля дюймов во Флориде, южной Аризоне и южной Калифорнии.

Frost Line по почтовому индексу

Если карта недостаточно точна для вас. Проверьте свою линию мороза по почтовому индексу или адресу, используя эту карту Национальной метеорологической службы.

Как мы упоминали ранее, убедитесь, что вы сверились с вашими местными строительными нормами, прежде чем начать копать.

Советы по копанию

Каждый раз, когда вы копаете, лучше всего знать линию промерзания, так как вы будете знать, насколько глубоки водопроводные трубы, чтобы вы могли избежать их.
