Катушка индуктивности. Устройство и принцип работы.

Всех приветствую, продолжаем изучать электронику с самых основ, и темой сегодняшней статьи будет катушка индуктивности. Забегая вперед скажу, что сначала мы обсудим теоретические аспекты, а несколько будущих статей посвятим целиком и полностью рассмотрению различных электрических схем, в которых используются катушки индуктивности, а также элементы, которые мы изучили ранее в рамках нашего курса — резисторы и конденсаторы.

Устройство и принцип работы катушки индуктивности.

Как уже понятно из названия элемента — катушка индуктивности, в первую очередь, представляет из себя не что иное, как катушку. То есть некоторое количество витков изолированного проводника. Причем наличие изоляции является важнейшим условием — витки катушки не должны замыкаться друг с другом. Чаще всего витки наматываются на цилиндрический или тороидальный каркас:

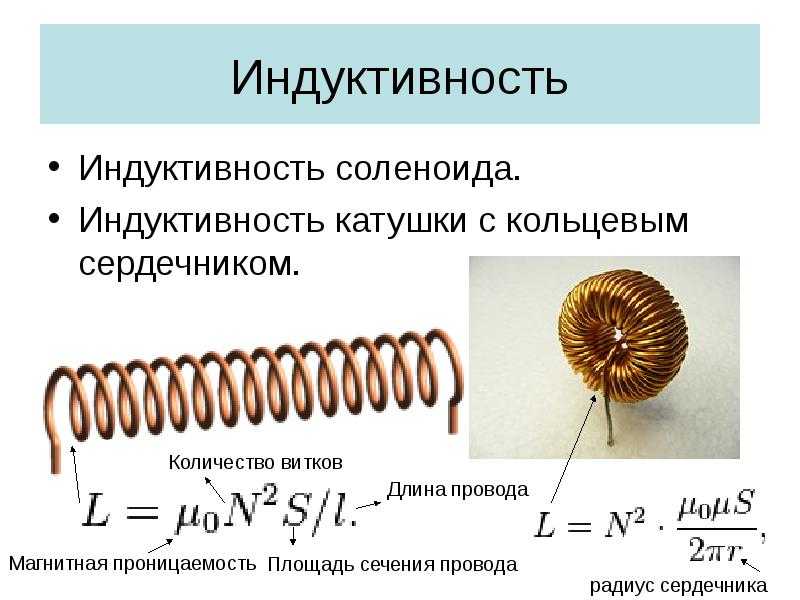

Важнейшей характеристикой катушки индуктивности является, естественно, индуктивность. {-7}\medspace\frac{Гн}{м}

\mu — магнитная проницаемость магнитного материала сердечника. Пара слов о том, что это за сердечник и для чего он нужен. Дело все в том, что если катушку намотать не просто на каркас (внутри которого воздух), а на магнитный сердечник, то индуктивность возрастет многократно. Посудите сами — магнитная проницаемость воздуха равна 1, а для никеля она может достигать величины 1100. Вот мы и получаем увеличение индуктивности более чем в 1000 раз

S — площадь поперечного сечения катушки

N — количество витков

l — длина катушки

Из формулы следует, что при увеличении числа витков или, к примеру, диаметра (а соответственно и площади поперечного сечения), индуктивность будет увеличиваться. А при увеличении длины — уменьшаться. Таким образом, витки на катушке стоит располагать как можно ближе друг к другу, поскольку это приведет к уменьшению длины.

С устройством катушки индуктивности разобрались, пришло время рассмотреть физические процессы, которые протекают в этом элементе при прохождении электрического тока. Для этого мы рассмотрим две схемы — в одной будем пропускать через катушку постоянный ток, а в другой -переменный.

Катушка индуктивности в цепи постоянного тока.

И, в первую очередь, разберемся, что происходит в самой катушке при протекании тока. Если ток не изменяет своей величины, то катушка не оказывает на него никакого влияния. Значит ли это, что в случае постоянного тока использование катушек индуктивности и рассматривать не стоит? Однозначно нет. Ведь постоянный ток можно «включать/выключать», и как раз в моменты переключения и происходят все ключевые процессы. Давайте рассмотрим цепь:

Резистор выполняет в данном случае роль нагрузки, на его месте могла бы быть, к примеру, лампа. Помимо резистора и индуктивности в цепь включены источник постоянного тока и переключатель, с помощью которого мы будем замыкать и размыкать цепь. Что же произойдет в тот момент когда мы замкнем выключатель?

Ток через катушку начнет изменяться, поскольку в предыдущий момент времени он был равен 0. Изменение тока приведет к изменению магнитного потока внутри катушки, что, в свою очередь, вызовет возникновение ЭДС (электродвижущей силы) самоиндукции, которую можно выразить следующим образом:

\varepsilon_s = -\frac{d\Phi}{dt}

Возникновение ЭДС приведет к появлению индукционного тока в катушке, который будет протекать в направлении, противоположном направлению тока источника питания. Таким образом, ЭДС самоиндукции будет препятствовать протеканию тока через катушку (индукционный ток будет компенсировать ток цепи из-за того, что их направления противоположны). А это значит, что в начальный момент времени (непосредственно после замыкания выключателя) ток через катушку I_L будет равен 0. В этот момент времени ЭДС самоиндукции максимальна.

А далее произойдет следующее — поскольку величина ЭДС прямо пропорциональна скорости изменения тока, то она будет постепенно ослабевать, а ток, соответственно, наоборот, будет возрастать. Давайте посмотрим на графики, иллюстрирующие то, что мы обсудили:

На первом графике мы видим входное напряжение цепи — изначально цепь разомкнута, но при замыкании переключателя появляется постоянное значение. На втором графике мы видим изменение величины тока через катушку индуктивности. Непосредственно после замыкания ключа ток отсутствует из-за возникновения ЭДС самоиндукции, а затем начинает плавно возрастать.

Напряжение на катушке наоборот в начальный момент времени максимально, а затем уменьшается. График напряжения на нагрузке будет по форме (но не по величине) совпадать с графиком тока через катушку (поскольку при последовательном соединении ток, протекающий через разные элементы цепи одинаковый).

Аналогичный переходный процесс в цепи будет наблюдаться и при размыкании ключа. В катушке индуктивности возникнет ЭДС самоиндукции, но индукционный ток в случае размыкания будет направлен в том же самом направлении, что и ток в цепи, а не в противоположном, поэтому запасенная энергия катушки индуктивности пойдет на поддержание тока в цепи:

После размыкания ключа возникает ЭДС самоиндукции, которая препятствует уменьшению тока через катушку, поэтому ток достигает нулевого значения не сразу, а по истечении некоторого времени. Напряжение же в катушке по форме идентично случаю замыкания переключателя, но противоположно по знаку. Это связано с тем, что изменение тока, а соответственно и ЭДС самоиндукции, в первом и втором случаях противоположны по знаку (в первом случае ток возрастает, а во втором убывает).

Кстати, я упомянул, что величина ЭДС самоиндукции прямо пропорциональна скорости изменения силы тока, так вот, коэффициентом пропорциональности является как раз индуктивность катушки:

\varepsilon_s = -L\medspace\frac{dI}{dt}

На этом мы заканчиваем с катушками индуктивности в цепях постоянного тока и переходим к цепям переменного тока.

Важный (!) нюанс заключается в том, что напряжение на катушке при описанных переходных процессах может достигнуть весьма значительных величин. Это, в свою очередь, легко может привести к выходу из строя тех или иных компонентов, входящих в состав цепи. Например, при управлении индуктивной нагрузкой при помощи ключа на транзисторе явление возникновения ЭДС самоиндукции с впечатляющей вероятностью приведет к выходу транзистора из строя. Для защиты от этого параллельно индуктивной нагрузке ставят защитный диод, но сегодня речь не об этом, поэтому для данного аспекта я опубликую отдельный материал с рассмотрением основных нюансов.

Катушка индуктивности в цепи переменного тока.

Рассмотрим цепь, в которой на катушку индуктивности подается переменный ток:

И теперь посмотрим на зависимости тока и ЭДС самоиндукции от времени, а затем уже разберемся, почему они выглядят именно так:

Как мы уже выяснили ЭДС самоиндукции у нас прямо пропорциональна и противоположна по знаку скорости изменения тока:

\varepsilon_L = -L\medspace\frac{dI}{dt}

Собственно, график нам и демонстрирует эту зависимость. Смотрите сами — между точками 1 и 2 ток у нас изменяется, причем чем ближе к точке 2, тем изменения меньше, а в точке 2 в течение какого-то небольшого промежутка времени ток и вовсе не изменяет своего значения. Соответственно скорость изменения тока максимальна в точке 1 и плавно уменьшается при приближении к точке 2, а в точке 2 равна 0, что мы и видим на графике ЭДС самоиндукции. Причем на всем промежутке 1-2 ток возрастает, а значит скорость его изменения положительна, в связи с этим на ЭДС на всем этом промежутке напротив принимает отрицательные значения.

Аналогично между точками 2 и 3 — ток уменьшается — скорость изменения тока отрицательная и увеличивается — ЭДС самоиндукции увеличивается и положительна. Не буду расписывать остальные участки графика — там все процессы протекают по такому же принципу.

Кроме того, на графике можно заметить очень важный момент — при увеличении тока (участки 1-2 и 3-4) ЭДС самоиндукции и ток имеют разные знаки (участок 1-2: \varepsilon < 0, i > 0, участок 3-4: \varepsilon > 0, i < 0). Таким образом, ЭДС самоиндукции препятствует возрастанию тока (индукционные токи направлены «навстречу» току источника).

А на участках 2-3 и 4-5 все наоборот — ток убывает, а ЭДС препятствует убыванию тока (поскольку индукционные токи будут направлены в ту же сторону, что и ток источника и будут частично компенсировать уменьшение тока).

И в итоге мы приходим к очень интересному факту — катушка индуктивности оказывает сопротивление переменному току, протекающему по цепи. А значит она имеет сопротивление, которое называется индуктивным или реактивным, и вычисляется следующим образом:

X_L = w\medspace L

Где w — угловая частота: w = 2 \pi f. [/latex]f[/latex] — это частота переменного тока. Таким образом, чем больше частота тока, тем большее сопротивление будет ему оказывать катушка индуктивности. А если ток постоянный (f = 0), то реактивное сопротивление катушки равно 0, соответственно, она не оказывает влияния на протекающий ток.

Давайте вернемся к нашим графикам, которые мы построили для случая использования катушки индуктивности в цепи переменного тока. Мы определили ЭДС самоиндукции катушки, но каким же будет напряжение u? Здесь все просто, по 2-му закону Кирхгофа:

u + \varepsilon_L = 0

А следовательно:

u = - \varepsilon_L

Построим на одном графике зависимости тока и напряжения в цепи от времени:

Как видите ток и напряжение сдвинуты по фазе (ссылка) друг относительно друга, и это является одним из важнейших свойств цепей переменного тока, в которых используется катушка индуктивности:

При включении катушки индуктивности в цепь переменного тока в цепи появляется сдвиг фаз между напряжением и током, при этом ток отстает по фазе от напряжения на четверть периода.

Вот и с включением катушки в цепь переменного тока мы разобрались 👍 На этом, пожалуй, закончим сегодняшнюю статью, она получилась уже довольно объемной, поэтому разговор о катушках индуктивности мы продолжим в следующий раз.

Катушка индуктивности

Катушка индуктивности – электронный компонент, представляющий собой винтовую либо спиральную конструкцию, выполненную с применением изолированного проводника.  Основным свойством катушки индуктивности, как понятно из названия – индуктивность. Индуктивность – это свойство преобразовать энергию электрического тока в энергию магнитного поля. Величина индуктивности для цилиндрической или кольцевой катушки равна

Где  ψ — потокосцепление, µ0 = 4π*10-7 – магнитная постоянная, N – количество витков, S – площадь поперечного сечения катушки, l — длина средней линии потока.

Также катушке индуктивности присущи такие свойства как небольшая ёмкость и малое активное сопротивление, а идеальная катушка и вовсе их лишена. Применение данного электронного компонента отмечается практически повсеместно в электротехнических устройствах. Цели применения различны:

— подавление помех в электрической цепи;
— сглаживание уровня пульсаций;
— накопление энергетического потенциала;
— ограничение токов переменной частоты;
— построение резонансных колебательных контуров;
— фильтрация частот в цепях прохождения электрического сигнала;
— формирование области магнитного поля;
— построение линий задержек, датчиков и т.д.

Энергия магнитного поля катушки индуктивности

Электрический ток способствует накоплению энергии в магнитном поле катушки. Если отключить подачу электричества, накопленная энергия будет возвращена в электрическую цепь. Значение напряжения при этом в цепи катушки возрастает многократно. Величина запасаемой энергии в магнитном поле равна примерно тому значению работы, которое необходимо получить, чтобы обеспечить появление необходимой силы тока в цепи.

Значение энергии, запасаемой катушкой индуктивности можно рассчитать с помощью формулы.



Реактивное сопротивление

При протекании переменного тока, катушка обладает кроме активного, еще и реактивным сопротивлением, которое находится по формуле

По формуле видно, что в отличие от конденсатора, у катушки с увеличением частоты, реактивное сопротивление растет, это свойство применяется в фильтрах частот.

При построении векторных диаграмм важно помнить, что в катушке, напряжения опережает ток на 90 градусов.

Добротность катушки

Еще одним важным свойством катушки является добротность. Добротность показывает отношение реактивного сопротивления катушки к активному.

Чем выше добротность катушки, тем она ближе к идеальной, то есть она обладает только главным своим свойством – индуктивностью.

Конструкции катушек индуктивности

Конструктивно катушки индуктивности могут быть представлены в разном исполнении.

Например, в исполнении однослойной или многослойной намотки проводника. При этом намотка провода может выполняться на диэлектрических каркасах разных форм: круглых, квадратных, прямоугольных. Нередко практикуется изготовление бескаркасных катушек. Широко применяется методика изготовления катушек тороидального типа.

Витки проводника, как правило, наматываются плотно один к одному. Однако в некоторых случаях намотка производится с шагом. Подобная методика отмечается, к примеру, когда изготавливаются высокочастотные дроссели. Намотка провода с шагом способствует снижению образования паразитной ёмкости, так же как и намотка, выполненная отдельными секциями.

Индуктивность катушки можно изменять,  добавляя в конструкцию катушки ферромагнитный сердечник. Внедрение сердечников отражается на подавлении помех. Поэтому практически все дроссели, предназначенные для подавления высокочастотных помех, как правило, имеют ферродиэлектрические сердечники, изготовленные на основе феррита, флюкстрола, ферроксона, карбонильного железа.

Низкочастотные помехи хорошо сглаживаются катушками на пермалоевых сердечниках или на сердечниках из электротехнической стали.

Просмотров:

Что такое индуктор? — Определение из WhatIs.com

По

• Участник TechTarget

Катушка индуктивности — это пассивный электронный компонент, сохраняющий энергию в виде магнитного поля. В своей простейшей форме индуктор состоит из проволочной петли или катушки. Индуктивность прямо пропорциональна количеству витков в катушке. Индуктивность также зависит от радиуса катушки и от типа материала, на который намотана катушка.

Для данного радиуса катушки и количества витков воздушные сердечники дают наименьшую индуктивность. Такие материалы, как дерево, стекло и пластик, известные как диэлектрические материалы, по существу аналогичны воздуху для обмотки индуктора. Ферромагнитные вещества, такие как железо, многослойное железо и порошковое железо, увеличивают индуктивность, которую можно получить с помощью катушки с заданным числом витков. В некоторых случаях это увеличение составляет порядка тысяч раз. Форма ядра также имеет значение. Тороидальные (бубликовые) сердечники обеспечивают большую индуктивность для данного материала сердечника и числа витков, чем соленоидальные (стержневые) сердечники.

Стандартной единицей индуктивности является генри, сокращенно H. Это крупная единица. Более распространенными единицами измерения являются микрогенри, сокращенно мкГн (1 мкГн = 10

-6 Гн), и миллигенри, сокращенно мГн (1 мГн = 10 ^-3 Гн). Иногда используются наногенри (нГн) (1 нГн = 10 ^-9 Гн).

Трудно изготовить катушки индуктивности на микросхемах интегральных схем (ИС). К счастью, в большинстве микросхем можно заменить катушки индуктивности резисторами. В некоторых случаях индуктивность можно моделировать с помощью простых электронных схем, использующих транзисторы, резисторы и конденсаторы, изготовленные на микросхемах.

Катушки индуктивности

используются с конденсаторами в различных приложениях беспроводной связи. Катушка индуктивности, соединенная последовательно или параллельно с конденсатором, может обеспечить селективность по отношению к нежелательным сигналам. Большие катушки индуктивности используются в источниках питания электронной аппаратуры всех типов, в том числе компьютеров и их периферийных устройств. В этих системах катушки индуктивности помогают сгладить выпрямленный переменный ток сети, обеспечивая чистый постоянный ток, аналогичный батарейному.

Последнее обновление: сентябрь 2005 г.

встроенное устройство

Встроенное устройство является частью более крупной вычислительной системы и имеет определенное назначение.

ПоискСеть

• беспроводная ячеистая сеть (WMN)

  Беспроводная ячеистая сеть (WMN) — это ячеистая сеть, созданная путем соединения узлов беспроводной точки доступа (WAP), установленных в . ..

• Wi-Fi 7

  Wi-Fi 7 — это ожидаемый стандарт 802.11be, разрабатываемый IEEE.

• сетевая безопасность

  Сетевая безопасность включает в себя все шаги, предпринятые для защиты целостности компьютерной сети и данных в ней.

ПоискБезопасность

• Что такое модель безопасности с нулевым доверием?

  Модель безопасности с нулевым доверием — это подход к кибербезопасности, который по умолчанию запрещает доступ к цифровым ресурсам предприятия и …

• RAT (троянец удаленного доступа)

  RAT (троян удаленного доступа) — это вредоносное ПО, которое злоумышленник использует для получения полных административных привилегий и удаленного управления целью …

• атака на цепочку поставок

  Атака на цепочку поставок — это тип кибератаки, нацеленной на организации путем сосредоточения внимания на более слабых звеньях в организации .

  ..

ПоискCIO

• пространственные вычисления

  Пространственные вычисления в широком смысле характеризуют процессы и инструменты, используемые для захвата, обработки и взаимодействия с трехмерными данными.

• Пользовательский опыт

  Дизайн взаимодействия с пользователем (UX) — это процесс и практика, используемые для разработки и внедрения продукта, который обеспечит позитивные и …

• соблюдение конфиденциальности

  Соблюдение конфиденциальности — это соблюдение компанией установленных правил защиты личной информации, спецификаций или …

SearchHRSoftware

• Поиск талантов

  Привлечение талантов — это стратегический процесс, который работодатели используют для анализа своих долгосрочных потребностей в талантах в контексте бизнеса .

  ..

• удержание сотрудников

  Удержание сотрудников — организационная цель сохранения продуктивных и талантливых работников и снижения текучести кадров за счет стимулирования …

• гибридная рабочая модель

  Гибридная рабочая модель — это структура рабочей силы, включающая сотрудников, работающих удаленно, и тех, кто работает на месте, в офисе компании…

SearchCustomerExperience

• CRM (управление взаимоотношениями с клиентами) аналитика

  Аналитика CRM (управление взаимоотношениями с клиентами) включает в себя все программные средства, которые анализируют данные о клиентах и ​​представляют…

• разговорный маркетинг

  Диалоговый маркетинг — это маркетинг, который вовлекает клиентов посредством диалога.

• цифровой маркетинг

  Цифровой маркетинг — это общий термин для любых усилий компании по установлению связи с клиентами с помощью электронных технологий.

Объяснение

индукторов — инженерное мышление

Узнайте, как работают индукторы, где мы их используем, почему мы их используем, различные типы и почему они важны.

Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube.

Помните, что электричество опасно и может привести к летальному исходу, вы должны иметь квалификацию и компетентность для выполнения любых электромонтажных работ.

Что такое индуктор?

Катушка индуктивности — это компонент электрической цепи, который накапливает энергию в своем магнитном поле. Он может освободить это почти мгновенно. Способность накапливать и быстро высвобождать энергию — очень важная функция, поэтому мы используем их во всех видах цепей.

В нашей предыдущей статье мы рассмотрели, как работают конденсаторы, чтобы прочитать НАЖМИТЕ ЗДЕСЬ .

Как работает индуктор?

Во-первых, представьте себе воду, текущую по некоторым трубам. Есть насос, толкающий эту воду, который эквивалентен нашей батарее. Труба разветвляется на две ветки, трубы эквивалентны нашим проводам. В одном ответвлении есть труба с переходником, этот переход затрудняет прохождение воды, поэтому он эквивалентен сопротивлению в электрической цепи.

Электрическая цепь дросселя.

В другую ветку встроено водяное колесо. Водяное колесо может вращаться, и вода, протекающая через него, заставит его вращаться. Колесо очень тяжелое, поэтому требуется некоторое время, чтобы набрать скорость, и вода должна продолжать давить на него, чтобы заставить его двигаться. Это эквивалентно нашему индуктору.

Аналогия водяного колеса

Когда мы впервые запускаем насос, вода будет течь, и она хочет вернуться к насосу, поскольку это замкнутый контур, точно так же, как когда электроны покидают батарею, они текут, пытаясь вернуться к с другой стороны аккумулятора.

Обратите внимание: в этих анимациях мы используем поток электронов от отрицательного к положительному, но вы, возможно, привыкли видеть обычный поток от положительного к отрицательному. Просто знайте о двух и о том, какой из них мы используем.

через GIPHY

По течению воды; он достигает ветвей и должен решить, какой путь выбрать. Вода давит на колесо, но колесу потребуется некоторое время, чтобы начать движение, поэтому оно создает большое сопротивление трубе, что затрудняет течение воды по этому пути, поэтому вместо этого вода пойдет по пути. редуктора, потому что он может протекать прямо через него и гораздо легче возвращаться к насосу.

По мере того, как вода продолжает давить, колесо будет вращаться все быстрее и быстрее, пока не достигнет максимальной скорости. Теперь колесо практически не оказывает сопротивления, поэтому вода может течь по этому пути намного легче, чем по пути редуктора. Вода в значительной степени перестанет течь через редуктор и будет полностью течь через водяное колесо.

Когда мы выключим насос, вода больше не будет поступать в систему, но водяное колесо вращается так быстро, что не может просто остановиться, у него есть инерция. Поскольку он продолжает вращаться, теперь он будет толкать воду и действовать как насос. Вода будет течь по петле обратно сама по себе, пока сопротивление труб и редуктора не замедлит воду настолько, что колесо перестанет вращаться.

Таким образом, мы можем включать и выключать насос, а водяное колесо будет поддерживать движение воды в течение короткого времени во время перерывов.

Мы получаем очень похожий сценарий, когда подключаем катушку индуктивности параллельно резистивной нагрузке, такой как лампа.

Основы индуктора.

Когда мы запитываем цепь, электроны будут сначала течь через лампу и питать ее, очень небольшой ток будет течь через индуктор, потому что его сопротивление вначале слишком велико. Сопротивление уменьшится и позволит протекать большему току. В конце концов индуктор практически не оказывает сопротивления, поэтому электроны предпочтут вернуться по этому пути к источнику питания, и лампа выключится.

Снижение сопротивления.

Когда мы отключаем источник питания, катушка индуктивности будет продолжать толкать электроны по петле и через лампу до тех пор, пока сопротивление не рассеет энергию.

Пример схемы при отключенном питании.

Что происходит в индукторе, чтобы он работал так?

Когда мы пропускаем электрический ток через провод, провод создает вокруг себя магнитное поле. Мы можем увидеть это, поместив компас вокруг провода, когда мы пропускаем ток через провод, компасы будут двигаться и выравниваться с магнитным полем.

Пример компаса.

Когда мы меняем направление тока; магнитное поле меняет направление на противоположное, поэтому компасы также меняют направление, чтобы выровняться с этим. Чем больший ток мы пропускаем через провод, тем больше становится магнитное поле.

Циркуль вокруг проволоки.

Когда мы сворачиваем проволоку в катушку, каждая проволока снова создает магнитное поле, но теперь все они сольются вместе и образуют большее, более мощное магнитное поле.

Магнитное поле вокруг катушки.

Мы можем увидеть магнитное поле магнита, просто посыпав несколько железных опилок на магнит, который обнажит линии магнитного потока.

Магнитное поле

через GIPHY

При отключении электричества; магнитного поля не существует, но когда мы подключаем источник питания, через катушку начинает течь ток, поэтому магнитное поле начинает формироваться и увеличиваться в размерах до максимального размера.

Магнитное поле накапливает энергию. Когда питание отключается, магнитное поле начинает схлопываться, поэтому магнитное поле будет преобразовано в электрическую энергию, и это толкает электроны вперед.

через GIPHY

На самом деле это произойдет невероятно быстро, мы просто замедлили анимацию, чтобы ее было легче увидеть и понять.

Почему это происходит?

Катушки индуктивности не любят изменения тока, они хотят, чтобы все оставалось по-прежнему. Когда ток увеличивается, они пытаются остановить его противодействующей силой. Когда ток уменьшается, они пытаются остановить его, выталкивая электроны, чтобы попытаться сохранить его таким, каким он был.

Таким образом, когда цепь переходит из выключенного состояния во включенное, произойдет изменение тока, он увеличился. Индуктор попытается остановить это, поэтому он создает противодействующую силу, известную как обратная ЭДС или электродвижущая сила, которая противодействует силе, которая ее создала. В этом случае ток течет через катушку индуктивности от батареи. Некоторый ток все еще будет протекать, и при этом он создает магнитное поле, которое будет постепенно увеличиваться. По мере его увеличения через индуктор будет протекать все больший и больший ток, и обратная ЭДС будет исчезать. Магнитное поле достигнет своего максимума, и ток стабилизируется. Катушка индуктивности больше не сопротивляется потоку тока и действует как обычный кусок провода. Это создает очень легкий путь для обратного потока электронов к батарее, что намного проще, чем поток через лампу, поэтому электроны будут проходить через индуктор, и лампа больше не будет светить.

Когда мы отключаем питание, индуктор понимает, что ток уменьшился. Ему это не нравится, и он пытается поддерживать его постоянным, поэтому он будет выталкивать электроны, чтобы попытаться стабилизировать его, это приведет к включению света. Помните, что магнитное поле накапливает энергию электронов, протекающих через него, и будет преобразовывать ее обратно в электрическую энергию, чтобы попытаться стабилизировать ток, но магнитное поле будет существовать только тогда, когда ток проходит через провод, и поэтому ток уменьшается от сопротивление цепи, магнитное поле разрушается до тех пор, пока оно больше не обеспечивает никакой энергии.

Катушка индуктивности v резистор

Если мы подключим резистор и катушку индуктивности в отдельных цепях к осциллографу, мы можем визуально увидеть эффекты. Когда ток не течет, линия постоянна и плоская на нуле. Но когда мы пропускаем ток через резистор, мы получаем мгновенный вертикальный график прямо вверх, а затем он становится плоским и продолжается до определенного значения. Однако, когда мы подключаем катушку индуктивности и пропускаем через нее ток, он не будет мгновенно подниматься вверх, он будет постепенно увеличиваться и формировать изогнутый профиль, в конечном итоге сохраняя фиксированную скорость.

Когда мы останавливаем ток через резистор, он снова мгновенно падает, и мы возвращаем эту внезапную вертикальную линию к нулю. Но когда мы останавливаем ток через индуктор, ток продолжается, и мы получаем еще один изогнутый профиль до нуля. Это показывает нам, как индуктор сопротивляется начальному увеличению, а также пытается предотвратить уменьшение.

Кстати, мы подробно рассмотрели ток в предыдущей статье, проверьте это ЗДЕСЬ .

Как выглядят катушки индуктивности?

Катушки индуктивности в печатных платах будут выглядеть примерно так, как показано ниже.

Катушки индуктивности в печатных платах.

По сути, просто медная проволока, обернутая вокруг цилиндра или кольца. У нас есть другие конструкции, которые имеют кожух, обычно это экранирует его магнитное поле и предотвращает его взаимодействие с другими компонентами.

Мы увидим, что катушки индуктивности представлены на технических чертежах с такими символами.

Обозначения на технических чертежах.

Следует помнить, что все со спиральным проводом будет действовать как индуктор, включая двигатели, трансформаторы и реле.

Для чего мы используем катушки индуктивности?

• Мы используем их в повышающих преобразователях для увеличения выходного напряжения постоянного тока при одновременном снижении тока.
• Мы можем использовать их, чтобы заглушить источник переменного тока и пропустить только постоянный ток.
• Мы используем их для фильтрации и разделения различных частот.
• Мы также используем их для трансформаторов, двигателей и реле.

Как измерить индуктивность

Индуктивность катушки индуктивности измеряется в единицах Генри, чем больше число; чем выше индуктивность. Чем выше индуктивность; чем больше энергии мы можем сохранить и предоставить, тем больше времени потребуется для создания магнитного поля, а для преодоления обратной ЭДС потребуется больше времени.
