Способы проверки симистора, как прозванивать симисторы мультиметром
Маркировка варисторов, обозначения
На корпусе каждого элемента имеется маркировка из букв и цифр, расшифровка которых поведает о характеристиках электронного элемента.
Первые буквы в маркировке означают вид элемента: СН – сопротивление нелинейное.
Цифра, следующая далее, говорит о материале, из которого изготовлен элемент, к примеру, 1 означает, что материал изготовления – карбид кремния.
Цифра в маркировке между двух дефисов – тип конструкции: 1 – стержневая, 2- дисковая.
Последующие цифры в ряду маркировки означают номинальное напряжение и допустимое отклонение в процентах.
Исправен ли варистор, как проверить?
Исправность элемента можно проверить несколькими способами:
- Визуальным осмотром с целью определения подгораний, растрескиваний корпуса, потемнения корпуса, которые говорят о возможной неисправности элемента;
- Измерением сопротивления с помощью омметра или мультиметра.
Принцип действия варистора
4 простых способа проверки блока питания компьютера
Симметричность нелинейной характеристики по показателям вольтамперности определяет основную особенность варистора. Возможность работы при токах постоянного и переменного вида видна по форме данного параметра. В схематическом виде это выглядит следующим образом.
Ток утечки, проходящий через прибор, имеет предельно низкую величину. В данном случае речь идет об имеющем фиксированную емкость диэлектрическом компоненте не пропускающем через себя ток. При этом, в некоторых ситуациях прохождение тока становится возможным, если напряжение резко меняется в диапазоне ±60 Вольт.
Все происходящее во многом аналогично функционированию разрядника. Отличие в том, что результатом становится резкая перемена напряжения, а не возникновение разряда дугового типа. Скачок от нескольких единиц до тысяч Ампер происходит для параметров тока при снижении напряжения. На схеме варистор обычно изображается так:
Графически все это напоминает стандартный резистор с линией, которая перечеркивает его по диагонали.
Иногда на нее наносят символ U. Поиск данного компонента на схемах и платах производится при помощи обозначений VA и RU.
Защита определенной цепи происходит при параллельном варианте подключения варистора. Резкий импульс изменения рабочего напряжения сопровождается тепловым рассеиванием энергии в данном элементе, а не его поступлением в электрическое устройство. При аномально больших параметрах импульса варистор сгорит. Обычно это происходит или в виде разрушения его кристалла с коротким замыканием электродов, или разрывом элемента на мелкие части.
Предотвратить такую ситуацию можно методом последовательной установки перед варистором предохранителя на питающем или сигнальном проводе цепи. Таким образом, гарантируется при возникновении мощного импульса разрыв цепи из-за перегорания предохранителя.
Можно говорить о том, что свойства варистора обеспечивают защиту цепи на электро- и информационных линиях от аномальных всплесков напряжения.
Как определить номинал стабилитрона
Всех приветствую на станицах сайта посвящённых электроники, сегодня изучим способ, как определить номинал стабилитрона.
Это статья немного дополняет предыдущую, не менее важную страницу. Для определения рабочего напряжения стабилитрона, маркировка которого не вида, затёрта или просто очень мелко написана, задача выполнимая любому начинающему ремонтнику электроники.
Как узнать напряжение стабилизации неизвестного стабилитрона
Перебирая скопившиеся радиоэлементы, я набрал внушительное количество стабилитронов, некоторые были без опознавательных знаков. Подобная незадача и подтолкнула, написаю данной инструкции. Для внесения порядка на рабочем столе. Сегодня рассмотрим пару способом определения номинала стабилитрона.
Устройство для определения напряжения стабилизации неизвестного стабилитрона
Схема данного устройства, очень проста в использовании и изготовлении, сейчас поясню принцип её работы.Для этого нам необходимо, блок питания с регулировкой напряжения и его индикации, если такого нет в наличии, ниже рассмотрим способ проверки без него. Плюс ко всему необходим ограничительный резистор номиналом от 1 до 2 кОм и соединительные провода.
На фото все видно наглядно, к блоку питания с регулировкой последовательно подключается ограничительный резистор соответствующего номинала, далее подключаем сам испытуемый стабилитрон, катодом к плюсу. После, замыкаем цепь на отрицательный вывод блока питания. Параллельно неизвестному стабилитрону, подключаем мультиметр в режиме измерения напряжения.
Будет очень хорошо, если ваш лабораторный блок питания имеет встроенную защиту от короткого замыкания, в некоторых случаях это, спасёт вас от лишнего ремонта. Начинаем потихоньку, добавлять выходное напряжение, и смотрим за изменением на дисплее мультиметра.
Для определения напряжения стабилитрона, мы возьмём 1N4742A очень распространённая модель. Для любопытных, его аналогом является С12 5Т, они стабилизируют 12 вольт. Подключаем всё согласно схеме и регулируем источник питания, мой имеет придел 14 вольт. Всё работает отлично и небольшими погрешностями приборов, но в целом всё нормально.
Подобным способом можно проверить любой стабилитрон, насколько вам позволит выбранный источник питания.
Способ действительно хороший и простой.
Как узнать, насколько стабилитрон без регулируемого блока питания
Это действительно сложнее, но в некоторых случаях под силу. Можно использовать зарядное устройство для сотового телефона, или зарядку от видео регистратора, зарядное устройство для автомобильного аккумулятора. Но лучше всего, иметь в наличии несколько батареек, из них постепенно собираем батарею и меряем напряжение на них и сравниваем с напряжением на стабилитроне, бюджетный вариант, но рабочий. Главное условие, без мультиметра, не обойтись. Интересуйтесь подобными вопросами, и сложности станут под силу.
Сегодня мы научились способам, как определить номинал стабилитрона, у кого есть соображения поэтому и другим вопросам, пишите, все почитаем и обсудим.
Как проверить тиристор от отдельного источника управляющего напряжения?
Самостоятельное изготовление простых зарядных устройств, выполненных на тиристоре
Вернемся к первой схеме проверки тиристора, от источника постоянного напряжения, но несколько видоизменив ее.
Смотрим рисунок №3.
4. Урок №4 — «Тиристор в цепи переменного тока. Импульсно — фазовый метод»
5. Урок №5 — «Тиристорный регулятор в зарядном устройстве»
В этих уроках, в простой и удобной форме, излагаются основные сведения по полупроводниковым приборам: динисторам и тиристорам.
Что такое динистор и тиристор, выды тиристоров и их вольт — амперные характеристики, работа динисторов и тиристоров в цепях постоянного и переменного тока, транзисторные аналоги динистора и тиристора.
А так же: способы управления электрической мощностью переменного тока, фазовый и импульсно-фазовый методы.
Каждый теоретический материал подтверждается практическими примерами.
Приводятся действующие схемы: релаксационного генератора и фиксированной кнопки, реализованных на динисторе и его транзисторном аналоге; схема защиты от короткого замыкания в стабилизаторе напряжения и многое другое.
Особенно интересна для автолюбителей схема зарядного устройства для аккумулятора на 12 вольт на тиристорах.
Приводятся эпюры формы напряжения в рабочих точках действующих устройств управления переменным напряжением при фазовом и импульсно-фазовом методах.
Чтобы получить эти бесплатные уроки подпишитесь на рассылку, заполните форму подписки и нажмите кнопку «Подписаться».
Добрый вечер хабр. Поговорим о таком приборе, как тиристор. Тиристор — это полупроводниковый прибор с двумя устойчивыми состояниями, имеющий три или больше взаимодействующих выпрямляющих перехода. По функциональности их можно соотнести к электронным ключам. Но есть в тиристоре одна особенность, он не может перейти в закрытое состояние в отличие от обычного ключа. Поэтому обычно его можно найти под названием — не полностью управляемый ключ.
На рисунке представлен обычный вид тиристора. Состоит он из четырех чередующихся типов электро-проводимости областей полупроводника и имеет три вывода: анод, катод и управляющего электрод.
Анод — это контакт с внешним p-слоем, катод — с внешним n-слоем.
Освежить память о p-n переходе можно .
Принцип работы
В связи с таким рисунком можно назвать крайние области — эмиттерными, а центральный переход — коллекторным.
Чтобы разобраться как работает тиристор стоит взглянуть на вольт-амперную характеристику.
К аноду тиристора подали небольшое положительное напряжение. Эмиттерные переходы включены в прямом направлении, а коллекторный в обратном. (по сути все напряжение будем на нем). Участок от нуля до единицы на вольт-амперной характеристике будет примерно аналогичен обратной ветви характеристики диода. Этот режим можно назвать — режимом закрытого состояния тиристора.
При увеличении анодного напряжения происходит происходит инжекция основных носителей в области баз, тем самым происходит накопление электронов и дырок, что равносильно разности потенциалов на коллекторном переходе. С увеличением тока через тиристор напряжение на коллекторном переходе начнет уменьшаться. И когда оно уменьшится до определенного значения, наш тиристор перейдет в состояние отрицательного дифференциального сопротивления (на рисунке участок 1-2).
После этого все три перехода сместятся в прямом направлении тем самым переведя тиристор в открытое состояние (на рисунке участок 2-3).
В открытом состоянии тиристор будет находится до тех пор, пока коллекторный переход будет смещен в прямом направлении. Если же ток тиристора уменьшить, то в результате рекомбинации уменьшится количество неравновесных носителей в базовых областях и коллекторный переход окажется смещен в обратном направлении и тиристор перейдет в закрытое состояние.
При обратном включении тиристора вольт-амперная характеристика будет аналогичной как и у двух последовательно включенных диодов. Обратное напряжение будет ограничиваться в этом случае напряжением пробоя.
Общие параметры тиристоров
Напряжение включения
Прямое напряжение
Обратное напряжение
допустимое напряжениеМаксимально допустимый прямой ток
Обратный ток
Максимальный ток управления электрода
Время задержки включения/выключения
Максимально допустимая рассеиваемая мощность
Полупроводниковые резисторы
Как сделать батарейку в домашних условиях: 4 способа.
применение графитового стержня
Это полупроводниковые приборы с двумя выводами, обладающие зависимостью электрического сопротивления от параметров среды — температуры, освещенности, напряжения и др. Для изготовления таких деталей используют полупроводниковые материалы, легированные примесями, тип которых определяет зависимость проводимости от внешнего воздействия.
Существуют следующие типы полупроводниковых резистивных элементов:
- Линейный резистор. Изготовленный из слаболегированного материала, этот элемент имеет малую зависимость сопротивления от внешнего воздействия в широком диапазоне напряжений и токов, чаще всего он применяется в производстве интегральных микросхем.
- Варистор — элемент, сопротивление которого зависит от напряженности электрического поля. Такое свойство варистора определяет сферу его применения: для стабилизации и регулирования электрических параметров устройств, для защиты от перенапряжения, в других целях.
- Терморезистор. Эта разновидность нелинейных резистивных элементов обладает способностью изменять свое сопротивление в зависимости от температуры. Существует два типа терморезисторов: термистор, сопротивление которого падает с ростом температуры, и позистор, чье сопротивление растет вместе с температурой. Терморезисторы применяются там, где важен постоянный контроль над температурным процессом.
- Фоторезистор. Сопротивление этого прибора меняется под воздействием светового потока и не зависит от приложенного напряжения. При изготовлении используется свинец и кадмий, в ряде стран это послужило поводом для отказа от применения этих деталей по экологическим соображениям. Сегодня фоторезисторы уступают по востребованности фотодиодам и фототранзисторам, применяемым в аналогичных узлах.
- Тензорезистор. Этот элемент устроен так, что способен менять свое сопротивление в зависимости от внешнего механического воздействия (деформации). Используется в узлах, преобразующих механическое воздействие в электрические сигналы.
Существует два типа терморезисторов: термистор, сопротивление которого падает с ростом температуры, и позистор, чье сопротивление растет вместе с температурой. Терморезисторы применяются там, где важен постоянный контроль над температурным процессом.Такие полупроводниковые элементы, как линейные резисторы и варисторы, характеризуются слабой степенью зависимости от внешних факторов.
Для тензорезисторов, терморезисторов и фоторезисторов зависимость характеристик от воздействия является сильной.
Полупроводниковые резисторы на схеме обозначаются интуитивно понятными символами.
Схема подключения
Рассмотрим работу стабилитрона на примере схемы параметрического стабилизатора. Это типовая схема. Приведем формулы для расчета стабилизатора.
Допустим, что имеется 15 Вольт, а на выходе необходимо получить 9 В. По таблице напряжений в справочнике подбираем стабилитрон Д810. Произведем расчет токоограничивающего резистора R1, согласно рисунку ниже. На нем показан токоограничивающий резистор и схема включения. Режим регулирования напряжения отмечен на вольт-амперной характеристике 1,2.
Для того чтобы полупроводник не вышел из строя, необходимо учитывать ток стабилизации и ток нагрузки. Из справочника определяем ток стабилизации.
Он равен 5 мА. На рисунке снизу представлена часть справочника.
Предполагаем, что ток нагрузки равен 100 мА:
R1= (Uвх-Uст)/(Iн+Icт)= (15-9)/(0.
1+0.005)=57.14 Ом.
Если нужен мощный стабилизатор, то стоит собирать схему из стабилитрона и транзистора.
Если необходимо изготовить стабилизатор на небольшое напряжение 0,2-1 В, для этого применяется стабистор. Он является разновидностью стабилитрона, но работает в прямой ветви ВАХ и включается в прямом направлении, в чем его уникальная особенность и заключается.
Аналогичным образом можно изготовить блок питания, где стабилизатор изготовлен из диодов. Как и стабистор их включают в прямом направлении. Нужное напряжение набирают прямыми падениями напряжений на диоде, для кремниевых диодов оно находится в пределах 0.5-0.7В. При отсутствии диодов, можно собрать стабилитрон из транзистора.
На нижеприведенном рисунке представлена схема на транзисторе.
Промышленность выпускает и управляемые стабилитроны. Или, точнее сказать, это микросхема — TL431. Это универсальная микросхема, позволяет регулировать напряжение в пределах от 2,5 до 36 вольт.
Регулировка осуществляется путем подбора делителя сопротивлений.
На нижеприведенной схеме представлен стабилизатор на 5 вольт. Делитель собран на резисторах номиналом 2,2 К.
Специалист должен знать, как проверить мультиметром работоспособность стабилитрона. Сразу отметим, что проверить можно только однонаправленный элемент, сдвоенные (двунаправленные) такой проверке не подлежат. Если диод Зенера исправен, то при «прозвонке» тестером в одну сторону он будет показывать обрыв, а во вторую минимальное сопротивление. Неисправный звонится в обе стороны.
Как маркируется варистор?
На сегодняшний день можно встретить разные обозначения этих приборов. Каждый производитель вправе устанавливать ее самостоятельно. Маркировки различаются, потому что технические характеристики варисторов отличаются друг от друга. Примерами могут служить такие показатели, как допустимое напряжение или необходимый уровень тока.
В настоящее время каждый производитель устанавливает свою маркировку на эти типы приборов. Это объясняется тем, что производимые приборы имеют разные технические характеристики.
Например, предельно допустимое напряжение или необходимый для функционирования уровень тока. Наиболее популярная маркировка – CNR, к которой прикрепляется такое обозначение, как 07D390K. Что же это значит? Итак, само обозначение CNR указывает на вид прибора. В этом случае варистор является металлооксидным.
Далее, 07 – это размер устройства в диаметре, то есть равный 7 мм. D – дисковое устройство, и 390 – максимально допустимый показатель напряжения.
Варисторы: применение
Такие приборы играют важную роль в жизни человека.
Из всего вышеперечисленного можно сказать, что варистор, принцип работы которого заключается в защите электроники от высокого напряжения в сети, помогает предотвратить поломку многих электрических приборов и сохранить проводку в целостности. Основным местом являются электрические цепи в различном оборудовании. Например, они встречаются в пусковых элементах освещения, которые еще называются балластами. Также устанавливаются в электрических схемах специальные варисторы, применение которых необходимо для стабилизации напряжения и тока.
Такие устройства используются еще в линиях электропередач. Но там они называются разрядниками, рабочее напряжение которых составляет более двадцати тысяч вольт.
Варисторы могут работать в большом диапазоне напряжения, который начинается с совсем маленького значения в 3 В, и заканчивается 200 В. Что касается силы тока элемента, то здесь диапазон составляет от 0,1 до 1 А. Такие показатели тока действительны только для низковольтного технического оборудования.
Проверка на исправность
Для поиска неисправностей необходима схема устройства. Для примера следует обратиться к схеме 2, в которой применяется варистор. В ней будет рассмотрен только вариант выхода из строя полупроводникового резистора. Основным этапом поиска неисправностей является подготовка рабочего места и инструмента, которая позволяет сосредоточиться на выполнении ремонта и произвести его качественно. Для ремонтных работ потребуется следующий инструмент:
- Отвертка.
- Щетка, которая нужна для очистки платы от пыли. Следует производить очистку постоянно, поскольку она является проводником электричества. В результате этого может произойти выход из строя определенного элемента схемы или короткое замыкание.
- Паяльник, олово и канифоль.
- Мультиметр для диагностики радиокомпонентов.
- Увеличительное стекло для просмотра маркировки.
Следует производить очистку постоянно, поскольку она является проводником электричества. В результате этого может произойти выход из строя определенного элемента схемы или короткое замыкание.После подготовки рабочего места и инструмента следует аккуратно разобрать сетевой фильтр, а затем при необходимости произвести очистку от пыли и мусора.
Схема 2 — Схема электрическая принципиальная сетевого фильтра на 220 вольт и его доработка.
Найти варистор и произвести его визуальный осмотр. Корпус должен быть целым и без трещин. Если было обнаружено нарушение целостности корпуса, то его необходимо выпаять и произвести замену на такой же или выбрать аналог. Необходимо отметить, что полярность подключения варистора в цепь не имеет значения. Если механические повреждения не обнаружены, то следует перейти к его диагностике, которая производится двумя способами:
- Измерение сопротивления.
- Поиск неисправности, исходя из технических характеристик элемента.
В первом случае деталь выпаивается из платы и замеряется значение ее сопротивления при помощи мультиметра. Переключатель ставится в положение максимального диапазона измерений (2 МОм достаточно). При замере не следует касаться руками варистора, поскольку прибор покажет сопротивление тела. Если мультиметр показывает высокие значения, то радиокомпонент исправен, а при других значениях его следует заменить. После замены следует собрать корпус и произвести включение сетевого фильтра.
Существует и другой способ выявления неисправного варистора, основанный на анализе характеристик элемента. Его, как правило, используют в том случае, если замер величины сопротивления не дал необходимых результатов. Для этого следует обратиться к техническим характеристикам варистора, согласно которым можно выявить его неисправность.
Следует проверить силу тока, при которой он работает, поскольку ее значение может быть меньше необходимой.
В этом случае он не будет работать. Также нужно проверить величину напряжения, на которую он рассчитан. Если по каким-либо причинам эти показатели меньше допустимых, то полупроводниковый резистор не откроется.
Таким образом, варистор получил широкое применение в различных устройствах защиты от перепадов напряжения и блоках питания, а также статического электричества. Современные технологии позволяют получить низкие показатели времени срабатывания, благодаря которому сферы применения этого радиоэлемента расширяются.
Маркировка и основные параметры
Маркировка варисторов отличается, поскольку каждый производитель этих радиокомпонентов имеет право устанавливать ее самостоятельно. Это, прежде всего, связано с его техническими характеристиками. Например, различия по напряжениям и необходимым уровням тока для его работы.
Среди отечественных наиболее распространенным является К275, а среди импортных — 7n471k, 14d471k, kl472m и ac472m. Наибольшей популярностью пользуется варистор, маркировка которого — CNR (бывают еще hel, vdr, jvr).
Кроме того, к ней прикрепляется цифробуквенный индекс 14d471k, и расшифровывается этот вид обозначения следующим образом:
- CNR — металлооксидный тип.
- 14 — диаметр прибора, равный 14 мм.
- D — радиокомпонент в форме диска.
- 471 — максимальное значение напряжения, на которое он рассчитан.
- К — допустимое отклонения классификационного напряжения, равное 10%.
Их основные характеристики:
- Напряжение классификации — значение разности потенциалов, взятое с учетом того, что сила тока, равная 1 мА, протекает через варистор.
- Максимальная величина переменного напряжения — является среднеквадратичным значением, при котором он открывается и, следовательно, величина его сопротивления понижается.
- Значение постоянного максимального напряжения, при котором варистор открывается в цепи постоянного тока. Как правило, оно больше предыдущего параметра для тока переменной амплитуды.
- Допустимое напряжение (напряжение ограничения) является величиной, при превышении которой происходит выход элемента из строя. Указывается для определенной величины силы тока.
- Поглощаемая максимальная энергия измеряется в Дж (джоулях). Эта характеристика показывает величину энергии импульса, которую может рассеять варистор и при этом не выйти из строя.
- Время реагирования (единица измерения — наносекунды, нс) — величина, требуемая для перехода из одного состояния в другое, т. е. изменение величины сопротивления с высокой величины на низкую.
- Погрешность напряжения классификации — отклонение от номинального его значения в обе стороны, которое указывается в % (для импортных моделей: К = 10%, L = 15%, M = 20% и Р = 25%).
Указывается для определенной величины силы тока.Варистор — это… Что такое Варистор?
Обозначение на схеме
Вари́стор (англ. vari(able) (resi)stor — переменный резистор) — полупроводниковый резистор, электрическое сопротивление (проводимость) которого нелинейно зависит от приложенного напряжения, то есть обладающий нелинейной симметричной вольт-амперной характеристикой и имеющий два вывода. Благодаря отсутствию сопровождающих токов при скачкообразном изменении приложенного напряжения, варисторы являются основным элементом для производства устройств защиты от импульсных перенапряжений (УЗИП).
В русскоязычной литературе часто применяется термин разрядник для обозначения варистора или устройства защиты от импульсных перенапряжений (УЗИП) на основе варистора.
Изготовление
Изготавливают варисторы спеканием при температуре около 1700 °C полупроводника — преимущественно порошкообразного карбида кремния SiC или оксида цинка ZnO, и связующего вещества (глина, жидкое стекло, лаки, смолы и др.).
Конструктивно варисторы выполняются обычно в виде дисков, таблеток, стержней; существуют бусинковые и плёночные варисторы. Широкое распространение получили стержневые подстроечные варисторы с подвижным контактом.
Свойства
Нелинейность характеристик варисторов обусловлена локальным нагревом соприкасающихся граней многочисленных кристаллов карбида кремния (или иного полупроводника). При локальном повышении температуры на границах кристаллов сопротивление последних существенно снижается, что приводит к уменьшению общего сопротивления варисторов.
Один из основных параметров варистора — коэффициент нелинейности λ — определяется отношением его статического сопротивления R к динамическому сопротивлению Rd:
где U и I — напряжение и ток варистора.
Коэффициент нелинейности лежит в пределах 2-10 у варисторов на основе SiC и 20-100 у варисторов на основе ZnO.
Температурный коэффициент сопротивления варистора — отрицательная величина.
Применение
Низковольтные варисторы изготавливают на рабочее напряжение от 3 до 200 В и ток от 0,1 мА до 1 А; высоковольтные варисторы — на рабочее напряжение до 20 кВ.
Варисторы применяются для стабилизации и регулирования низкочастотных токов и напряжений, в аналоговых вычислителях — для возведения в степень, извлечения корней и других математических действий, в цепях защиты от перенапряжений (например, высоковольтные линии электропередачи, линии связи, электрические приборы) и др.
Высоковольтные варисторы применяются для изготовления ограничителей перенапряжения.
Как электронные компоненты, варисторы дёшевы и надёжны, способны выдерживать значительные электрические перегрузки, могут работать на высокой частоте (до 500 кГц). Среди недостатков — значительный низкочастотный шум и старение — изменение параметров со временем и при колебаниях температуры.
Параметры
- Вольт-амперная характеристика
- Классификационное напряжение, В — напряжение при определённом токе (обычно изготовители указывают при 1 мА), практической ценности не представляет.
- Рабочее напряжение (Operating voltage) В (для пост. тока Vdc и Vrms — для переменного) — диапазон — от нескольких В до нескольких десятков кВ; данное напряжение должно быть превышено только при перенапряжениях.
- Рабочий ток (Operating Current), А — диапазон — от 0,1 мА до 1 А
- Максимальный импульсный ток (Peak Surge Current), А
- Поглощаемая энергия (Absorption energy), Дж
- Коэффициент нелинейности
- Температурные коэффициенты (статич. сопротивления, напряжения, тока) — для всех типов варисторов не превышает 0,1 % на градус
Литература
- В. Г. Герасимов, О. М. Князьков, А. Е. Краснопольский, В. В. Сухоруков (Под ред. В. Г. Герасимова). Основы промышленной электроники: Учебник для вузов. — 2-е изд., перераб. и доп. — М.: Высшая школа, 1978.
- В. Г. Колесников (главный редактор). Электроника: Энциклопедический словарь. — 1-е изд. — М.: Сов. энциклопедия, 1991. — С. 54. — ISBN 5-85270-062-2
— М.: Высшая школа, 1978.Оцените статью:
Устройства защиты
В техЗИП-1 представлен весь ассортимент радиотоваров как отечественных, так и зарубежных производителей. Вы можете подобрать нужные вам радиодетали и сделать заказ с доставкой Почтой России или ТК в любую точку мира.
Варисторы применяются в большинстве бытовой электроники по всему миру.
Их можно встретить практически в любой электронике. Они есть и в автомобильной электронике, в сотовой технике и бытовой, сетевых фильтрах и компьютерном железе.
Среди отечественных наиболее распространенным является К275, а среди импортных — 7n471k, 14d471k, kl472m и ac472m. Наибольшей популярностью пользуется варистор, маркировка которого — CNR
Предохранитель — это коммутационный электрический аппарат, который предназначается для отключения защищенной электрической цепи путем ее размыканием или разрушения (сгорание, оплавливание), специально для этого предусмотренных токоведущих элементов во время прохождения по ним тока высокого напряжения.
Основные его элементы — корпус, вставка из плавкого металла и контактная часть.
Предохранители состоят из двух компонентов: плавкого элемента и корпуса.
Корпусы предохранителей, плавкие вставки которых работают с малыми номинальными токами, изготавливаются из стекла. Используются такие компоненты для защиты маломощных электроприборов до 20А.
Позистор — это электронный компонент, имеющий положительный коэффициент сопротивления и выполняющий двойную функцию: нагревателя и температурного датчика. При подаче высокого напряжения или тока электронный компонент греется. Чем выше становится температура, тем сильнее увеличивается его внутреннее сопротивление, а значит меньше тока будет протекать через элемент. Нагрев РТС-компонента может происходить под воздействием внешней среды. В этом случае он работает, как датчик температуры.
Позисторы имеют корпусное исполнение в виде круглых шайб, залитых эмалью, либо в виде керамических элементов, последовательно установленных в едином корпусе.
Термистор – чувствительный электронный компонент с отрицательным коэффициентом сопротивления. При нагреве его внутреннее сопротивление начинает падать. Компонент может служить в виде температурного датчика или переменного резистора (в качестве защиты от перегрева в электрических цепях). Параметры термистора не линейны, это значит, что при повышении температуры сопротивление падает непропорционально и неравномерно.
Корпус термистора выполнен виде бусинок, покрытых керамикой или стеклом, которые отличаются между собой размерами.
Наиболее популярны сегодня среднетемпературные термисторы и позисторы с ТКС от -2,4 до -8,4 % на 1 К. Они работают в широком диапазоне сопротивлений от единиц Ом до единиц мегаом.
Термопредохранитель — это элемент электрической схемы, отключающий аппарат не при превышении тока выше номинального, как обычный предохранитель, а при повышении температуры.
Принцип работы: при увеличении температуры проводников до определённого значения плавкий элемент предохранителя перегревается и плавится, из-за чего электрическая цепь разрывается и ток не проходит дальше по цепи.
КЛ472М | IC Electronic Components
KL472M Информация о продукте
Деталь поиска: KL472M
КЛ472М |
URL-адрес: https://icelect.com//kl472m
KL472M |
КЛ472М
Электронные компоненты: трудно найти, устаревшие
KL472M Название: КЛ472М | IC электронные компоненты
KL472M Описание:KL472M Part Search,KL472M DIP,KL472M на складе,KL472M, KL472M цена,en-us,Полупроводники,Электронные компоненты,Купить электронные компоненты,электронные компоненты,электронные расходные материалы,Полупроводники,Диоды,Транзисторы,Дисплеи,ИС
KL472M Производители: Любой
KL472M Предлагает
долл. США 1,00 шт. ИС электронные компоненты Форт-Коллинз, Колорадо, США
KL472M Наличие:
Быстрые бесплатные котировки цены и доставки, заказ онлайн, отправка в тот же день со склада Колорадо, США (для большинства заказов)Оптовая KL472M
KL472M Цена
Лучший KL472M
KL472M Отзывы
Упаковка
| Шаг 1 Продукт | Этап 2 Пробирки, лотки, россыпью | Этап 3 Антистатический пакет | Этап 4 Упаковочная коробка | Этап 5 Транспортная этикетка со штрих-кодом |
Об IC Electronic Components
США Компания с 2003 года, объединяющая инженеров и производителей компонентов.
Мы являемся независимым дистрибьютором труднодоступных электронных компонентов. Мы ориентированы на поставку электронных компонентов для ремонта и обслуживания. Находясь в США, мы продаем устаревшие, снятые с производства электронные компоненты внутри страны и за рубежом. Мы ответим на ваш запрос о цене и доставке в течение 24 часов или меньше и сможем отправить более 90 процентов наших заказов в тот же день. Мы готовы служить вам! Мы продаем устаревшие электронные компоненты, снятые с производства оригинальным производителем (память, SDRAM, DDR, NAND, флэш-память, модули, логика, логика, FPGA, CPLD, микроконтроллеры, полупроводники, ИС, высокочастотные / низкочастотные радиочастоты, силовые продукты, конденсаторы, транзисторы) , диоды, переключатели, соединители, круглые соединители, соединители D-sub, продукты питания, корпуса, реле и многое другое…) Мы предлагаем вам «лучшую цену в первый раз», точные сроки поставки, техническую поддержку, технические спецификации и более. Найдите наш инвентарь и запросите цену и предложение по доставке здесь или напишите нам по электронной почте sales@icelect.
Свяжитесь с нами
Страны и языки
| Страны и языки |
Конфиденциальность | Юридический | Политики
IC Electronic Components обязуется защищать конфиденциальность наших клиентов и посетителей и обеспечивать высочайший уровень безопасности и конфиденциальности. для их информации. Мы создали эту политику конфиденциальности, чтобы помочь выразить это обязательство. Следующее раскрывает нашу информацию методы сбора и распространения для нашего веб-сайта: icelect.com.
Вкратце: мы защищаем информацию наших посетителей и клиентов и не передаем ее третьим лицам.
Подробнее
Распределение
KL472M FOB | Корабль от ASCORADO USA |
Физическое место | |
Ограничения | НЕТ — Глобально |
Основной язык | Английский |
Поиск | от всех людей, боты, дружественные страны, потребитель, перепод, коммерческий, промышленная |
Классификация
Электроника, электронные компоненты, полупроводники и электронные компоненты, электроника и электротехника, промышленная электроника, компоненты уровня платы, полупроводники, компьютерная память, технические описания электронных компонентов, производители электронных компонентов, интегральные микросхемы, разъемы, дистрибьюторы, реле , Полупроводники, Поставщики, Транзисторы
КЛ Префикс
А Б В Г Д Е Ж З И Й К Л М Н О П Р С Т У Ф Х Х Ч Ш 1 2 3 4 5 6 7 8 9
О | Вопрос | Р | С | RSS News Feed
JENN SHEN ELECTRONICS CORPORATION
1.
Характеристика
- 1.1 Применяется для сквозного, линейного и линейного обхода.
- 1.2 Сертифицировано на соответствие строгим требованиям международных агентств по безопасности типа X & Y на основе

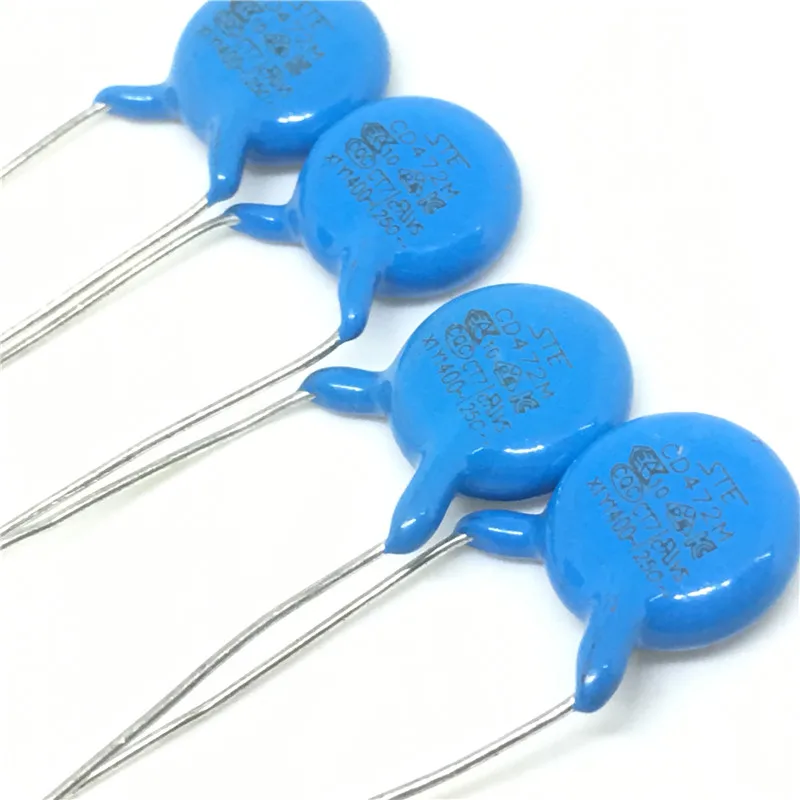

- 1.3 Конденсаторы дисковые керамические с эпоксидным покрытием (синего цвета)
- 1.4 Огнестойкая внешняя изоляция (UL 94V-0).
- 1.5 Соответствие RoHS.
2. Стандартное признание
| Страна | Стандарт | Номинальное напряжение | Сертификат № | Климат Категория | |
| UL США | | UL 1414 FOWX2 | 250 В переменного тока | Е104572 | |
| UL КАНАДА | UL 1414 FOWX8 | ||||
| CSA Канада | CAN/CSA-E384-14-95 | 250 В переменного тока | 1413193 (LR66829) | ||
| VDE Германия | ЕН 60384-14(0565-1) 2006-04 ЕН 60384-14 2005-08 МЭК 60384-14 ED 3 | X1: 440/400 В переменного тока Y2: 300/250 В переменного тока | 115455 | 55/125/21 | |
| ENEC (таблица А) | EN 60384-14(0565-1) 2006-04 EN 60384-14 2005-08 IEC 60384-14 ED 3 | X1: 440/400 В переменного тока Y2: 300/250 В переменного тока | 40016157 | 55/125/21 | |
| CQC Китай | ГБ/Т14472-1998 | X1: 400 В переменного тока Y2: 250 В переменного тока | CQC03001008379 |
Таблица A – Стороны, подписавшие ENEC
См.
| AENOR (Испания) | MEEI (Венгрия) |
| ASTA BEAB (Великобритания) | НЕМКО (Норвегия) |
| BSI (Великобритания) | SGS Бельгия (Бельгия) |
| СЕРТИФИКАТ (Португалия) | SGS FIMKO (Финляндия) |
| ELECTROSUISSE (Швейцария) | SIQ (Словения) |
| ЭЛОТ (Греция) | СНЧ (Люксембург) |
| EZU (Чехия) | TRPS (Германия) |
| IMQ (Италия) | TUV SUD PS (Германия) |
| Интертек Семко (Швеция) | UL Int DEMKO (Дания) |
| КЕМА (Нидерланды) | VDE (Германия) |
| LCIE (Франция) | ОВЭ (Австрия) |
3.
Маркировка и механический чертеж
| | Серия: КЛ |
| Емкость: 101 (100 ПФ) | |
| Допуск: K (±10 %) | |
| Товарный знак: | |
| Номинальное напряжение: 250 В~, 400 В~ | |
| Подкласс: Y2, X1 | |
| Знак безопасности: |
| ТИП ПРОВОДА: HL (прямой) | ТИП ВЫВОДА: XL (изгиб внутри) | ТИП ВЫВОДА: YL (вертикальный изгиб) |
| | | |
4.
Список продуктов и размеры
| Номер детали Welson | Емкость (PF) и допуск | D | Т макс | Ф | Примечание для утверждения заказчиком | ||||
| Тол. | Спец. и упаковка | Номер детали клиента и примечания | |||||||
| Единица измерения: мм | |||||||||
| KL SL 1P0 C/D AC250/400В | СЛ | 1,0 | ±0,25 пФ(C) ±0,5 пФ(D) | 8 | 6 | 5,0 7,5 10,0 | |||
| KL SL 5P1 C/D AC250/400В | 5. 1 | 8 | 6 | ||||||
| KL SL 10P J/K AC250/400V | 10 | 8 | 6 | ||||||
| КЛ SL 15P J/K AC250/400В | 15 | ±5%(Дж) ±10%(К) | 8 | 6 | |||||
| KL SL 33P J/K AC250/400В | 33 | 10 | 6 | ||||||
| КЛ СЛ 47П Дж/К AC250/400В | 47 | 11 | 6 | ||||||
| КЛ СЛ 56П ДЖ/К AC250/400В | 56 | 11 | 6 | ||||||
| КЛ С7Р 10П К/М AC250/400В | С7Р | 10 | ±10%(К) ±20%(М) | 8 | 6 | 7,5 10,0 12,5 | |||
| КЛ С7Р 15П К/М AC250/400В | 15 | 8 | 6 | ||||||
| КЛ С7Р 33П К/М AC250/400В | 33 | 8 | 6 | ||||||
| КЛ С7Р 47П К/М АС250/400В | 47 | 8 | 6 | ||||||
| КЛ X7R 101 К/М AC250/400В | 100 | 8 | 6 | ||||||
| КЛ X7R 151 К/М AC250/400В | 150 | 8 | 6 | ||||||
| КЛ X7R 221 К/М AC250/400В | 220 | 8 | 6 | ||||||
| КЛ С7Р 331 К/М AC250/400В | 330 | 8 | 6 | ||||||
| КЛ С7Р 471 К/М AC250/400В | 470 | 9 | 6 | ||||||
| КЛ С7Р 561 К/М AC250/400В | 560 | 9 | 6 | ||||||
| КЛ С7Р 681 К/М АС250/400В | 680 | 9 | 6 | ||||||
| КЛ X7R 102 К/М AC250/400В | 1000 | 11 | 6 | ||||||
| КЛ В 101 К/М AC250/400В | Y5P | 100 | ±10%(К) ±20%(М) | 8 | 6 | 5,0 7,5 10,0 | |||
| КЛ В 151 К/М AC250/400В | 150 | 8 | 6 | ||||||
| КЛ В 221 К/М AC250/400В | 220 | 8 | 6 | ||||||
| КЛ В 331 К/М AC250/400В | 330 | 8 | 6 | ||||||
| КЛ В 391 К/М AC250/400В | 390 | 10 | 6 | ||||||
| КЛ В 471 К/М AC250/400В | 470 | 10 | 6 | ||||||
| КЛ В 561 К/М AC250/400В | 560 | 10 | 6 | ||||||
| КЛ В 681 К/М AC250/400В | 680 | 10 | 6 | ||||||
| КЛ В 821 К/М AC250/400В | 820 | 10 | 6 | ||||||
| КЛ В 102 К/М AC250/400В | 1000 | 12 | 6 | ||||||
| КЛ Е 102 М AC250/400В | И5У | 1000 | ±20%(М) | 8 | 6 | 5,0 7,5 10,0 | |||
| KL E 122 M AC 250/400 В | 1200 | 8 | 6 | ||||||
| КЛ Е 152 М AC250/400В | 1500 | 9 | 6 | ||||||
| КЛ Е 222 М AC250/400В | 2200 | 10 | 6 | ||||||
| КЛ Е 332 М AC250/400В | 3300 | 12 | 6 | ||||||
| КЛ Е 472 М AC250/400В | 4700 | 17 | 6 | ||||||
| KL F 102 М AC250/400В | И5В | 1000 | ±20%(М) | 8 | 6 | 5,0 7,5 10,0 | |||
| KL F 122 M AC 250/400 В | 1200 | 8 | 6 | ||||||
| KL F 152 M AC250/400В | 1500 | 9 | 6 | ||||||
| КЛ F 222 М AC250/400В | 2200 | 10 | 6 | ||||||
| КЛ F 332 М AC250/400В | 3300 | 12 | 6 | ||||||
| KL F 472 М AC250/400В | 4700 | 16 | 6 | ||||||
| КЛ F 562 М AC250/400В | 5600 | 16 | 6 | ||||||
| КЛ F 682 М AC250/400В | 6800 | 19 | 6 | ||||||
| KL F 103 M AC250/400В | 10000 | 23 | 6 | ||||||
5.
