Соединительные клеммы WAGO: как правильно пользоваться +ВИДЕО
Качественное соединение проводов — залог безопасности вашей и вашей семьи. Еще это гарантия стабильной работы оборудования. Но обеспечить надежное соединение надо уметь. Один из самых простых и надежных способов — соединительная клемма WAGO (Ваго). Это небольшие соединители для проводов, при помощи которых легко можно сращивать провода, соединять мягкие и жесткие жилы, разные металлы.
Содержание статьи
- 1 Насколько они надежны
- 2 Общие моменты: как правильно работать с клеммами WAGO
- 3 Достоинства и недостатки
- 4 Для подключения светильников
- 4.1 224 серия
- 4.2 294 серия
- 5 Для распределительных или монтажных коробок
- 5.1 Клеммники WAGO 222 серии
- 5.2 221 серия — улучшенная универсальная
- 5.3 Самозажимные WAGO 773 и 2273 серии — для неразъемных соединений
- 6 Сервисная клемма
Насколько они надежны
Со времени появления клемм WAGO на рынке, постоянно ведутся споры — хороши они или нет.
Те мастера что против, говорят, что слишком маленькая площадь контакта, со временем пружины станут слабее, контакт будет еще хуже. Площадь контакта и правда небольшая. Но соединительная клемма WAGO была придумана в Германии, где самые жесткие стандарты в Европе по строительству. Исходя из этого, можно использовать эти соединители согласно области применения.
Проходные клеммы WAGO — быстро и надежно соединяют провода
Второй момент: эти клеммы используются для монтажа проводки по всему миру, включая США. Как там обстоит дело с судебной системой все знают: подать в суд могут за что угодно. Если бы продукция была некачественной и ненадежной, компании предъявили бы кучу исков и она бы давно разорилась. В общем, умозрительные заключения вряд ли стоит принимать во внимание. А практика показывает, что клеммники WAGO удобны и надежны. Только надо соблюдать правила их использования.
Есть только один момент, за которым надо следить. Алюминий и медь окисляются, а от этого соединение деградирует, ухудшается контакт, оно начинает греться.
С этим пока бороться в полной мере не научились. Поэтому при использовании клеммников любого типа, и WAGO в том числе, необходимо периодически осматривать соединения. Если заметили сильное потемнение, соединение надо обновить. Тогда никаких проблем не будет.
Общие моменты: как правильно работать с клеммами WAGO
В сети есть не один ролик, где показывают сгоревшие или расплавленные соединительные колодки WAGO. Но есть и тысячи других соединений, которые эксплуатируются годами и ничего с ними не случается. Все дело в соблюдении правил, которыми просто нельзя пренебрегать.
В общем, это все основные правила. Не так они и сложны. И еще один момент: не стоит использовать провода меньшего сечения чем того требует нагрузка. Да, медь дорога, но электрика — не то место, где стоит экономить.
com/embed/QNDIml0z-kQ?ecver=1″ frameborder=»0″ allowfullscreen=»allowfullscreen»> Достоинства и недостатки
Достоинства клеммников WAGO — в быстроте монтажа, понятной и простой последовательности действий, надежности соединений. Времени на соединение уходит минимум, а результат предсказуем и стабилен. Ведь конструкция разработана так, чтобы влияние человеческой ошибки было минимальным. Последние модели делают с использованием прозрачного пластика — это дополнительный плюс. На стадии монтажа можно проследить за тем, правильно ли зачищен проводник, вставлен ли он до упора. Во время эксплуатации через прозрачный пластик можно оценить состояние контакта. Если медь или алюминий сильно потемнели или место контакта почернело — пора обновить соединение.

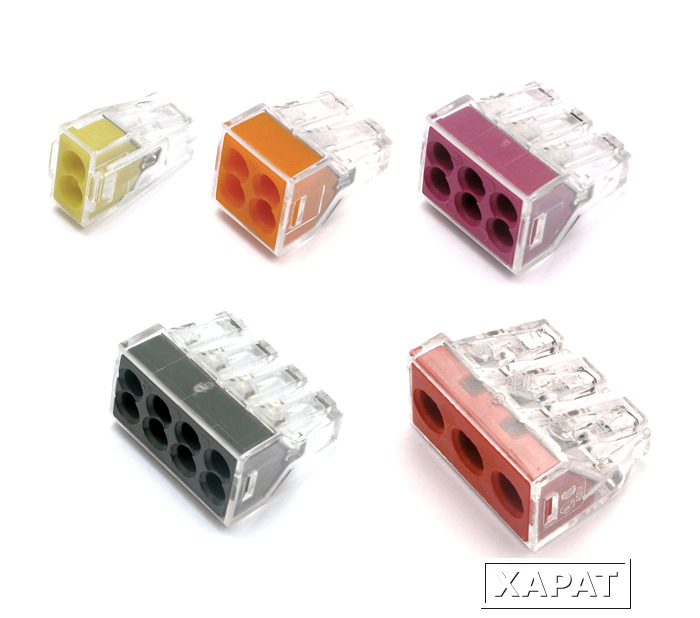

Это 773 серия — в корпусе из прозрачного пластика
Недостатки у клеммных соединителей Ваго тоже есть. Первый — медь и алюминий в месте соединения окисляются, в результате ухудшается контакт. Хуже контакт — больше нагрев.
Чем выше температура, тем быстрее идет окисление. Но это характерно и для винтовых клеммных колодок. Так что это — никак не новость. Плюс в том, что легко можно проверить состояние контакта и, при необходимости, перезаделать его. В общем, при использовании клеммных колодок любого типа необходимо периодически проводить осмотр.
Второй минус — это цена на клеммники Ваго. Стоят оригинальные изделия немало, но покупать более дешевые аналоги не стоит. Это кстати, еще один минус — большое количество подделок. Хоть они и очень похожи внешне, параметры у них намного хуже, так что лучше не рисковать.
В видео ниже рассказано, как отличить оригинальные клеммники WAGO от китайской подделки.
Для подключения светильников
Самостоятельное подключение люстры или любого другого светильника далеко не самая сложная вещь.
Самое сложное — разобраться в проводах, что торчат на потолке или из стены, но тут в помощь мультиметр. Если рожков больше чем клавиш, надо еще сгруппировать их. Это тоже не слишком сложно. А вот соединить провода под потолком — то еще удовольствие. Быстрее и проще все происходит с использованием клеммников WAGO для подключения светильников. Они есть двух серий — 224 и 294. Серия 224 предназначена для соединения одиночных проводов, серия 294 позволяет соединять до восьми проводников.
Подключать люстру удобнее всего с Ваго
224 серия
Соединительная клемма Wago 224 серии разработана специально для подключения люстр, бра, прожекторов и других осветительных устройств. Их еще могут называть «люстровые зажимы» или как-то так. Удобная штука для быстрого и простого подключения. Рассчитаны на работу в сети переменного тока частотой 50 Гц с напряжением до 400 В. Номинальный ток при подключении проводов диаметром 2,5 мм²:
- медных- 24 А,
- алюминиевых — 16 А.
Так внешне выглядят пружинные клеммы Ваго для подключения люстры
Клеммники WAGO 224 серии сделаны на основе плоско-пружинной контактной пластины.
То есть, контакт обеих проводов происходит через одну полосу металла, которая зажимает оба проводника.
Для подключения силового кабеля надо его только зачистить на указанную длину. Рекомендуемая длинна оголенного проводника — 10 мм. На корпусе есть метка, по которой можно проконтролировать насколько точно вы справились с задачей. После этого провод вставляют в соответствующее гнездо. Зажим происходит автоматически. Клеммные зажимы 224 серии со стороны подключения силового кабеля могут быть с пастой или без. Паста снимает окислы с поверхности проводника, что обеспечивает хороший контакт. Это необходимо, если провода зачищались давно и они слишком короткие чтобы их обрезать и еще раз снять изоляцию.
Люстровые клеммники WAGO — 224 серия
Со стороны светильника можно подключать провода любого типа: моножилу, многожильный жесткий или мягкий. С этой стороны для подключения провода необходимо нажать на выступающую часть корпуса. Откроется окошко прямоугольной формы достаточно большое по размеру, чтобы можно было без проблем ввести многожильный провод.
Зачищенный (тоже на 10 мм) провод вводим до упора, отпускаем «кнопку». Соединение готово.
Чем хороши клеммные зажимы WAGO 224, так это тем, что при их помощи без проблем можно соединять медные и алюминиевые провода. У них нет непосредственного контакта, так что электролиза и разрушения проводников не будет.
294 серия
Эта серия позиционируется тоже для подключения осветительного оборудования. Эти клеммные зажимы также могут работать в сети переменного тока напряжением до 500 В. Максимальный ток при подключении медных проводов 2,5 мм² — 24 А, аналогичного алюминиевого провода — 16 А. От описанной выше серии отличается тем, что все провода подключаются к разъемам, смонтированным в одном корпусе. Клеммники 294 серии могут иметь от двух до семи входов. Есть варианты с клеммой для подключения заземления, есть без.
Клеммовый зажим WAGO для подключения осветительной техники 294 серии
Все контактные группы подписаны, что не позволит запутаться.
С той стороны, где подключаются провода от люстры/бра имеются отверстия, через которые щупом можно проверить наличие напряжения на контакте/проводе. Клеммы 294 серии могут закрепляться на стене при помощи самореза — для этого на корпусе есть специальная металлическая ножка с отверстием под саморез. Второй вариант установки — специальная защелка.
Внутри находится хромоникелевая (CrNi) пружина, которая обеспечивает должный контакт. Со стороны линии (подключаются провода с потолка или из стены) зажим самозажимной. С этой стороны стоит пружина, которую отжать может только достаточно жесткий проводник. Это моножила или маложильный жесткий провод. Диаметр подключаемых с этой стороны проводников — от 1 мм² до 2,5 мм² (маложильный рекомендован до 2,0 мм²). Обратите внимание, что это соединение не является разъемным. При желании провод можно вытащить, но его надо будет снова зачистить и использовать новый клеммник.
При помощи клеммников Вага подключить люстру не проблема
От люстры, бра или другого осветительного прибора подключать можно любые провода.
Тут, как и в 224 серии, есть подпружиненная кнопка — фирменный соединительWINSTA® Linect®. При нажатии на которую открывается окошко, в которое и вставляется проводник. Диаметр проводов с этой стороны — от 0,75 до 2,5 мм². Это соединение хорошо тем, что провод можно легко вынуть — нажать на кнопку и достать проводник. Повторное соединение будет ничуть не хуже по параметрам.
Для распределительных или монтажных коробок
Любые соединения проводов должны быть обслуживаемыми. При разведении электропроводки все соединения делают в распределительных коробках. Для этих целей есть четыре серии Ваго.
В распаечных коробках
Клеммники WAGO 222 серии
Одна из самых известных и популярных серий клеммных зажимов Ваго — 222. Считается универсальным зажимом, так как может соединять 2, 3 и 5 проводов. Подходит для соединения одножильных и жестких многожильных проводов с площадью сечения от 0,08 до 2,5 мм², с мягкими жилами сечение может быть до 4 мм².
Как и все остальные, может использоваться для сети переменного тока напряжением не выше 400 В. Токовые нагрузки — при максимальном сечении проводников в 2,5 мм² — 24 А (медь) при сечении 4 мм² — 32 А.
Клеммовый зажим WAGO 222
Используется пружинный зажим Ваго вместо скрутки. С его помощью можно подключать любые устройства и оборудование. Соединять провода при помощи WAGO 222 очень просто. Контакты снабжены флажковыми фиксаторами. Они легко поднимаются и опускаются. Благодаря этому можно легко собирать/реконструировать сеть, разбирать уже существующие соединения для проверки, измерений и т.д. Для удобного обслуживания в верхней части корпуса есть прямоугольное отверстие для щупа измерительного прибора или отвертки-индикатора. Через него можно проверить наличие напряжение, определить фаза это или ноль.
Соединительная клемма WAGO 222 создана для удобного соединения проводов проводящих значительный ток (до 32 ампер)
Для соединения проводников зачищаем изоляцию, оголяя 8-10 мм провода.
Поднимаем флажок, вставляем до упора проводник, зажимаем соединение, опуская флажок на место. Обратите внимание, что опускать флажок надо до упора, а для этого придется приложить определенные усилия. На этом все — соединение готово.
Как работать с WAGO 222
Соединительная клемма WAGO 222 серии подходит для соединения проводов разного диаметра или типа: одножильных с многожильными. Другими средствами этого добиться не слишком просто. Подходят только клеммные колодки. Также не возникает конфликта при соединении меди и алюминия, но для этого полость контакта заполняется специальной пастой.
Для фиксации при горизонтальном расположении проводов
Для монтажа в распределительном шкафу есть адаптер для установки на DIN-рейку. С ее помощью коннекторы можно прикрутить к любой вертикальной или горизонтальной поверхности. Для более аккуратного монтажа есть пластина разгрузки жгута.
Провода лучше закрепить
Одножильные или маложильные провода большого сечения плохо гнутся.
Чтобы обезопасить соединение от расшатывания контакта, их закрепляют при помощи разгрузочной пластины. Ее использование не обязательно, но она повышает надежность, да и соединение выглядит аккуратнее.
221 серия — улучшенная универсальная
Некоторое время назад выпущена новая серия универсальных зажимов Ваго — 221. От описанной выше 222 серии, которой она и пришла на смену, отличается тем, что имеет меньшие габариты, более плоский корпус, часть передней панели стала прозрачной. Это все для удобства. Меньших размеров прямоугольный корпус проще укладывать в распределительной коробке, например.
Универсальные компактные клеммы WAGO серии 221 более удобны по сравнению с 222. Прозрачный корпус WAGO 221 позволяет визуально контролировать монтаж
Прозрачный пластик позволяет контролировать качество соединения — действительно ли провод зачищен на нужную длину и не окислился ли он.
Изменилась и форма флажка — он стал более плоским и широким. Теперь его удобнее поддевать и проще нажимать.
Это характеристики «стандартного варианта» — до 4 мм2
Также появилась версия для более толстых проводников — сечением до 6 мм² (коды отличаются наличием шестерки во второй части 221-612 или 221-613). Они имеют более высокое номинальное напряжение — до 450 В, номинальный ток — до 41 А. Из других технических новшеств — более высокая рабочая температура — до +105°C.
Универсальные компактные клеммы WAGO серии 221 позволяют быстро, легко и безопасно соединять однопроволочные, многопроволочные и тонкопроволочные проводники сечением от 0,14 до 6 мм².
Самозажимные WAGO 773 и 2273 серии — для неразъемных соединений
Для быстрого и простого соединения нескольких проводов идеально подходит соединительная клемма WAGO 773 и 2273 серий.
Внешне они отличаются мало, зато в технических параметрах есть существенная разница:
Соединительная клемма WAGO 773 серии рассчитана на провода большего сечения
- Сечение проводников:
- 2273 — 0,5 мм — 2,5 мм²;
- 773 есть в двух вариантах:
- 1,5-4 мм²;
- 2,5 — 6 мм².
- Номинальный ток:
- 2273 — 24 А;
- 773 зависит от исполнения:
- 41 А для сечения 6 мм²;
- 32 А для 4 мм².
Пружинные клеммы Ваго 2273 подходят для тонких проводов
Итак, разница между 773 и 2273 сериями в том, что 2273 предназначена для более тонких проводников — сечением не более 2,5 мм². Ее используют при монтаже осветительных сетей — в распределительных коробках. Клеммники Ваго 773, наоборот, работают с более мощными проводами, которыми подключаются мощные потребители (типа бойлера, электроплиты или духового шкафа). Поэтому путать данные серии нельзя.
youtube.com/embed/KAXpqZPEcFM?ecver=1″ frameborder=»0″ allowfullscreen=»allowfullscreen»> Надежный контакт обеспечивается плоско-зажимной пружиной
Соединять провода очень просто. Зачищенные проводники (оголенные жилы на 8-10 мм) до упора вставляются в гнезда. Все. Больше делать ничего не надо. Соединительная клемма WAGO надежно удерживает и фиксирует провода. Такой способ соединения удобен тем, что легко можно соединить провода разного диаметра. Например, сделать ответвление меньшего диаметра от общей магистрали.
Для того чтобы соединить даже всего три провода сечением 6 мм² при помощи скрутки — надо сильно постараться. Провода очень жесткие и добиться нормального контакта скруткой почти нереально, а в соединителях WAGO даже такие толстые провода имеют отличный контакт.
Сервисная клемма
Соединять многожильные провода — то еще удовольствие.
Добиться нормального контакта сложно, так как проводки плохо гнутся. Срастить два провода можно при помощи сервисной клеммы WAGO (маркировка 224-201). Она состоит из двух одинаковых частей с кнопками. При нажатии на них открывается достаточно большое окошко, в которое вставляется зачищенный проводник. Когда кнопка отпускается, пружина прижимает провод к контактной площадке.
Сервисная клемма Ваго — для соединения многожильных проводов
Аналогичная операция проводится с другой стороны. При таком способе соединения контактная пластина имеет большую площадь соприкосновения с проводниками — зажимает множество проводков. Это действительно дает хорошие результаты.
Как пользоваться клеммами WAGO . Электропара
Среди множества способов соединения проводов особенно
выделяется метод, при котором используются самозажимные пружинные клеммы WAGO. К недостаткам клемм
можно отнести только их более высокую стоимость, однако с учетом их несомненных
преимуществ можно смело заявить – WAGO являются оптимальным вариантом при
работе с проводкой, ведь безопасность и долговечность при создании системы
проводов и кабелей являются приоритетными задачами.
С помощью клеммников Ваго можно добиться аккуратных и незаметных соединений, не затратив при этом много времени, в отличие от метода с пайкой или скруткой. Если же брать в сравнение стандартные клеммные колодки, работа с которыми требует еще и фактически ювелирной работы, то перевес, несомненно, будет в пользу WAGO. Основные достоинства современных пружинных клемм:
- быстрая скорость работы – нет необходимости долго вкручивать маленькие винтики, которые могут пережать провод или не дотянуть его, достаточно лишь вставить подготовленный конец провода в отверстие клеммы;
- больше возможностей при электромонтаже – можно соединять вместе различные виды проводов (медь, алюминий), чего нельзя делать через пайку;
- некоторые модели клемм WAGO можно использовать много раз;
- легко проверить состояние электрической цепи – если с обычной пайкой нужно сначала размотать изоленту и лишь после этого можно добраться до контакта, то с современными клеммами не придется возиться, ведь они имеют в конструкции специальное отверстие для щупа тестера;
- вам не потребуется изолировать концы кабеля – эту работу за
вас сделает клемма.
Как соединять провода с помощью клемм
Прежде всего, нужно заметить, что клеммы WAGO бывают одноразовыми (неразъемными) и многоразовыми (разъемные). Одноразовые клеммы, как понятно из названия, можно использовать только один раз на одну точку. Не стоит пытаться устанавливать клемму повторно, это делать нельзя, поскольку конструкция не предусматривает таких операций – контакт деформируется, и качество контакта не гарантируется.
Пользоваться неразъемными клеммами WAGO очень легко – вам нужно лишь зачистить конец провода и вставить его в рабочее отверстие клеммы. При этом входящая в состав устройства пружина срабатывает и намертво зажимает провод.
К недостаткам одноразовых моделей можно отнести менее широкие возможности – таким способом можно соединять лишь монолитные (одножильные) провода. Если уж возникла необходимость соединения многожильных проводников, то их концы сначала нужно подвергнуть опрессовке.
Многоразовые клеммники подходят для соединения любых
проводов, причем оба провода могут различаться по техническим характеристикам –
разное количество жил, разный диаметр и даже количество проводников.
При использовании многоразовых клемм каждый проводник вставляется в отдельное отверстие, при этом можно работать только с проводами сечением не более 4,0 мм2. Сначала зачищается старая изоляция на 1-1,5 см. Затем нужно приподнять оранжевый зажим, вставить провод в разъем и отпустить зажим. Все очень просто, больше вам ничего делать не придется. При соединении многожильных проводников нет необходимости в опрессовке. Кстати, с помощью оранжевого зажима можно быстро разъединить контакт для проведения диагностики цепи.
Особенности и применение клемм
Клеммы Ваго являются надежными и долговечными устройствами, произведенными из качественных материалов. Основной рабочий элемент (зажимные пружины) из хромоникелевой стали, не подверженной коррозии. Пластиковый корпус может нагреваться до 170°С. Некоторые модели имеют в составе конструкции специальную токопроводящую пасту, которая обеспечивает защиту проводов от электрических эрозий.
Клеммы WAGO
можно использовать как для распаячных коробок, так и для монтажа осветительного
оборудования.
В коробке клемма легко помещается, ее не приходится буквально
впихивать туда, как это бывает с
обычными колодками. Минимум движений, удобство работы – ведь в коробке и так
мало места, а если проводить там манипуляции со скруткой или клеммником, стоя
на стремянке, на рабочий процесс уходит много времени. Теперь вы знаете, как
пользоваться пружинными клеммами WAGO, попробуйте их в действии хотя бы один раз, и вы уже не
захотите соединять провода дедовскими способами!
Полезные советы по электромонтажу
Мы собрали всю важную информацию о безопасном использовании сплайс-коннекторов WAGO.
Полезные советы:
- На соединителях освещения
- На соединителях распределительной коробки
- На соединительных соединителях
Соединение алюминиевых и медных проводников
Медь (Cu) или алюминий (Al): Для электрических кабелей это не вопрос веры, а обычно вопрос цены. У обоих есть свои преимущества и недостатки, но когда они объединяются, все может стать рискованным.
Однако электрикам не обязательно нужен специальный алюминиево-медный разъем для монтажа в здании. С контактной пастой WAGO Alu-Plus они могут соединять алюминиевые и медные проводники с помощью разъемов WAGO быстро, легко и надежно.
Узнать больше
Подходящий разъем для любого применения: Таблица установочных соединителей WAGO
| Series/Product | Conductor Type | Conductor Range | Voltage/Current | Types of Application | ||
WAGO 243 MICRO PUSH WIRE ® Соединители для соединительных коробок | Ø от 0,6 до 0,8 мм, “e” | 100 В/6 A | Для слаботочных устройств, таких как проводка телефонов и дверных звонков | |||
WAGO 2273 Соединители COMPACT PUSH WIRE® для распределительных коробок | 0. 5 to 2.5 mm 2 “e” | 450 V/24 A | For installation in building circuits up to 2.5 mm 2 , even for wiring in tight spaces | |||
WAGO 773 Соединители SPECIAL PUSH WIRE® для распределительных коробок | от 2,5 до 6 мм 2 «e+m» | 400 В/41 А | Для монтажа электрических цепей здания до 6 мм 2 при достаточно больших нагрузках проложен длинный кабель | |||
Сторона установки: 1 до 2,5 мм 2 “e” | 400 В/24 А | 0032 | ||||
Lighting side: 0.5 to 2.5 mm 2 “e+f” | ||||||
| WAGO 222 CLASSIC Splicing Connectors for all conductor types | 0,08 до 2,5 мм 2 «E+M» 0,08 до 4 мм 2 «F» | 400 В/32 A | для установки с твердыми, установленными и мешанными дирижаторами | для установки с твердыми, установленными и мешанными дириторами | . 0032 | |
WAGO 221 Соединители COMPACT для всех типов проводников | от 0,2 до 4 мм 2 “e+m” от 0,14 до 4 мм 2 “f” | 450 В/32 A, для многопроволочных и многожильных проводов | 2 даже для проводки в ограниченном пространстве||||
от 0,5 до 6 мм 2 «e+m+f» | 450 В/41 А | |||||
= твердый = многожильный = тонкопроволочные | ||||||
Правильная проводка питания: все зависит от устройства
В повседневном использовании названия продуктов часто упрощаются, например, «два-пять WAGO» или «один-пять NYM». Когда типы продуктов используют единую схему именования, такие упрощения обычно достаточны.
Но если они этого не сделают, могут возникнуть технические проблемы из-за неправильного выбора продукта!
Пример из жизни: Размеры установочных кабелей и линий, используемых для силовой проводки, например линий NYM, указаны в мм 2 , т.е. по сечению проводника. Напротив, размеры проводов, используемых для передачи сигналов и связи, таких как дверной звонок или провода J-Y(ST)Y, указываются в мм, т. е. диаметром провода. Чтобы разъемы для сращивания можно было четко связать с соответствующими проводниками, соответствующие разъемы WAGO также обозначаются таким же образом.
Диапазон соединений соединителей COMPACT PUSH WIRE® серии 2273 для силовой проводки с установочными кабелями и линиями определяется поперечным сечением проводника: от 0,5 до 2,5 мм 2 (20–14). Диапазон соединений соединительных коробок MICRO PUSH WIRE® серии 243 для сигнальных линий и линий связи указан по диаметрам: от 0,4 до 0,5 и от 0,6 до 0,8 мм.
Если не учитывать соответствующий блок, то может сложиться впечатление, что новый разъем COMPACT PUSH WIRE® серии 2273 для соединительных коробок можно также использовать для сигнальных и коммуникационных линий диаметром 0,6 мм и 0,8 мм, поскольку его диапазон подключения больше.
доходит до 0,5 – Но это фактически относится к сечению проводника 0,5 мм 2 (20 AWG)! При преобразовании в диаметр проводника это точно соответствует диаметру 0,8 мм (0,031 дюйма). Это означает, что сигнальные и коммуникационные линии с диаметром проводника 0,8 мм (0,031 дюйма) могут быть подключены к серии 2273. Соединитель MICRO PUSH WIRE® серии 243 для распределительных коробок доступен для всех проводников диаметром менее 0,8 мм.
Обзор:
Проводники NYM указаны в миллиметрах 2 , т.е. в пересчете на поперечное сечение проводника.
Напротив, провод дверного звонка или J-Y(ST)Y указывается в мм, т.е. диаметр провода.
Соединители COMPACT PUSH WIRE® серии 2273 для распределительных коробок указаны для проводников с поперечным сечением от 0,5 до 2,5 мм 2 .
Соединители соединительной коробки MICRO PUSH WIRE® имеют диаметры от 0,4 до 0,5 и от 0,6 до 0,8 мм.
Полезный совет по разъемам освещения
- Разъемы освещения серии WAGO 224
Совет: разъемы освещения серии WAGO 224
Соединители освещения WAGO серии 224 обычно используются для безопасного и быстрого подключения источников света.
Но с несколькими вариантами и универсальными сертификатами эти соединители могут делать гораздо больше: подключение двигателей для солнцезащитных жалюзи или рольставней, двигателей, вентиляторов, циркуляционных насосов, дверных и оконных датчиков, регуляторов отопления — список можно продолжить. Везде, где необходимо соединить гибкие проводники с твердыми проводниками, серия 224 демонстрирует свои сильные стороны.
Световые соединители WAGO серии 224 отличаются непревзойденными характеристиками. Они сертифицированы в соответствии с EN 60998, поэтому их можно использовать в качестве независимого рабочего блока везде, где электроэнергия используется для бытовых и других целей. При номинальном напряжении 400 В и номинальном токе 24 А серия 224 соответствует всем строительным требованиям в диапазоне максимального сечения подключаемого проводника 2,5 мм 2 /14 AWG.
В дополнение к подсоединяемым типам и размерам проводников, осветительные соединители также предлагают множество вариантов для соединения тонкожильных проводников с одножильными проводниками: сторона подключения для одножильных проводников с поперечным сечением от 1 мм 2 до 2,5 мм 2 (18–14 AWG), а также сторону подключения для тонкожильных проводников сечением от 0,5 мм 2 до 2,5 мм 2 (20–14 AWG).
Две дополнительные версии расширяют область применения серии 224: во-первых, стандартная и двухпроводная версии доступны для использования при более высоких рабочих температурах до 120 °C (248 °F) в черном пластиковом корпусе. . Во-вторых, сервисные разъемы позволяют использовать одножильные и тонкопроволочные проводники с обеих сторон проходной клеммной колодки. Возможное использование включает соединения в световых дисплеях, а также создание схем на лету для торговых выставок или испытаний.
Преимущества для электриков:
- Быстрый и простой монтаж – без инструментов
- Быстрое и надежное соединение многожильных проводов без обработки концов проводов
- Безопасные точки соединения с защитой от прикосновения
- Прочное, надежное соединение с CAGE CLAMP ® Технология заделки пружинным зажимом
- Быстрое подключение ламп для проверки цепи
Преимущества для операторов:
- Прочное, надежное соединение без ослабленных контактов
- Однозначное и безопасное обращение с заменой ламп даже неподготовленным персоналом
- Изолированные точки зажима при снятии ламп (ремонтные работы)
Полезные советы по соединителям распределительной коробки
Совет: правильное использование соединителей распределительной коробки
В различных ситуациях может показаться, что проще установить свободные разъемы для сращивания вне распределительных коробок или шкафов.
Как с экономической, так и с технической точки зрения разъемы будут работать так же, как если бы они были подключены к распределительной коробке; однако правовые нормы не разрешают установку такого типа. Согласно DIN VDE 0100-520 проводники должны быть подключены в коробках или шкафах. Соединения также должны быть зафиксированы в распределительных щитах, например, с помощью монтажных держателей, которые четко размещают незакрепленные разъемы для сращивания на DIN-рейке.
Подключение проводов к рабочим блокам разрешено только через соответствующие вводы проводов. Например, при монтаже электрических цепей или электрооборудования соединения могут быть выполнены в распределительных коробках устройств, если изготовитель снабдил вводы проводников фиксированными соединителями. Если эти вводы проводников не имеют стационарных соединителей, но допускают стационарную установку этих соединителей, допускается и последний вариант.
Если кабели необходимо отремонтировать, например, из-за аварийного бурения, разъемы должны быть доступны для осмотра, проверки и обслуживания в соответствии с DIN VDE 0100-520.
В этом случае также требуется распределительная коробка, в которой происходит соединение проводников. Оштукатуривание или обшивка места ремонта также не допускается.
Подключение проводников в распределительной коробке с помощью соединителей WAGO PUSH WIRE®, арт. 2273-203.
Следующие соединители не подпадают под действие этих стандартов доступности:
- Соединения между соединительным кабелем и нагревательным элементом для потолочных, напольных и трубчатых систем отопления
- Муфты для подземных кабелей
- Муфты, герметизированные или заполненные изоляцией
Так что вы всегда в безопасности:
Подсоединяйте проводники к разъемам распределительной коробки только в распределительных коробках (распределительных коробках), коробках подключения устройств, распределительных щитах и муфтах или с кабелями и устройствами, в которых обеспечена стационарная установка.
Совет: повторное использование разъемов распределительной коробки WAGO
Благодаря соединителям WAGO PUSH WIRE® для распределительных коробок проводка электрических цепей становится очень удобной — просто вставьте одножильный проводник без использования инструментов.
Благодаря высокому качеству один разъем можно использовать несколько раз, если проводник всегда правильно отсоединен –
, контактная пружина не должна быть повреждена при удалении проводника. Как правильно снять проводник с разъема PUSH WIRE®, не повредив контактную пружину? Просто: Крепко держите проводник, а затем попеременно поворачивайте его влево и вправо, потянув за разъем.
Контактная пружина соединителя сконструирована таким образом, что контактное усилие остается постоянным во времени. Тем не менее, слишком большое количество вставок одножильных проводников может привести к износу лужения медной токопроводящей шины. Слой олова защищает место контакта от газов и предотвращает коррозию. Если слишком много оловянного покрытия изношено, контактное сопротивление увеличивается и возникает перегрев.
Соединения PUSH WIRE® для одножильных проводников
Соединители для распределительных коробок WAGO с инновационным лужением
Степень износа луженого покрытия зависит от различных факторов, таких как поперечное сечение присоединяемого проводника или контур обрезанной кромки проводника.
Поэтому невозможно точно указать, сколько раз разъем можно использовать повторно. Стандарт для США, например, требует не менее десяти вставок без снижения качества контакта. Соединители распределительных коробок WAGO PUSH WIRE® превосходят эти требования и, таким образом, считаются совершенно новыми после измерения качества контактов! Это стало возможным благодаря многолетнему опыту WAGO, кульминацией которого стала разработка высококачественного оловянного слоя с уникальным составом, который наносится на современные стержни. Толщина слоя основана на значениях, проверенных на практике.
Так что вы всегда в безопасности!
На практике часто бывает сложно отследить, сколько раз вставлялся разъем, или оценить состояние контакта. Чтобы каждый раз гарантировать безопасную установку, WAGO рекомендует следующее:
- Не пытайтесь оценить состояние разъемов при работе с существующими установками. Всегда используйте новые разъемы!
- В новых установках, которые вы выполнили самостоятельно, при необходимости повторной проводки можно использовать те же разъемы.
Совет: новый адаптер для соединителей распределительной коробки серии 2273 COMPACT
Новый соединитель WAGO COMPACT PUSH WIRE® серии 2273 для распределительных коробок также можно использовать в приложениях, требующих фиксированного положения, например в распределительных коробках. С помощью этого монтажного держателя новые разъемы можно устанавливать на рейки DIN-35 или на плоские поверхности.
Монтажный кронштейн можно просто защелкнуть на DIN-рейку или закрепить на плоской поверхности с помощью двух винтов. Установка в фиксированном положении дает ряд преимуществ: разъемы устанавливаются надежно и на видном месте, их можно маркировать с помощью самоклеящихся маркировочных полосок, а конфигурацию проводки можно определить с первого взгляда. Это соответствует всем требованиям к соединителям в распределительных коробках.
В дополнение к однорядным 2-, 3-, 4- и 5-проводным соединителям на монтажном держателе также можно разместить двухрядные 8-проводные соединители.
Для этого ширину держателя можно легко отрегулировать с помощью отвертки. Если восьми точек зажима для одного потенциала недостаточно, перемычки серии 862, которые нельзя снять после установки, могут расширить блок, включив в него до двадцати точек зажима.
Монтажная опора: Артикул 2273-500 / Перемычка: Артикул 862-482
Полезные советы по сращиванию разъемов
- Использование соединителей для сращивания в распределительных коробках
- Улучшенная технология монтажа для существующих и новых зданий
Совет: использование соединительных соединителей в распределительных коробках
Соединительные соединители WAGO являются одними из самых популярных компонентов в электроустановках. В частности, это относится к соединительным коробкам с пружинным зажимом. Они устанавливаются в зданиях и обычно скрыты в качестве незакрепленных соединений в распределительных коробках или соединительных коробках на электрооборудовании. Помимо этих стандартных применений, соединители также могут использоваться с монтажными держателями для четкой организации и маркировки в распределительных шкафах.
Свободная проводка в распределительных коробках
Существует ряд соединительных соединителей, предназначенных для распределительных коробок. Все они требуют одобрения в соответствии с EN 60998 для использования в «… домашних хозяйствах и аналогичных целях». Если они имеют этот сертификат, они удовлетворяют всем требованиям по электробезопасности и безопасности для этой области применения.
Фиксированное положение и стандартные рекомендации
Возможность установки соединительных коробок и соединительных соединителей также обеспечивает значительные преимущества в других областях применения. Например, часто необходимо удлинить проводник или умножить потенциал в распределительных коробках. Однако существующие нормы по зажимным узлам в распределительных коробках не допускают использования неплотных соединений.
Серия WAGO 2273 с монтажным держателем
Прикладные стандарты, такие как DIN VDE 0100-510, DIN VDE 0100-520 и DIN VDE 0100-729, требуют следующего: доступ к съемным разъемам не затруднен.
Комбинация соответствующих монтажных держателей и маркеров является наиболее разумным способом облегчить использование в распределительных коробках. Поскольку при таком подходе практически нет отличий от клеммной колодки, монтируемой на рейку, инженер-испытатель может идентифицировать эту установку по удлинению проводника или умножению потенциала.
Соответствующие монтажные держатели доступны для всех соединительных коробок WAGO и соединительных соединителей серий 2273, 773, 222 и 243. Их можно защелкнуть непосредственно на рейке DIN-35 или прикрепить к гладкой поверхности двумя винтами. Каждый адаптер разработан специально для соответствующей серии разъемов.
Универсальные варианты монтажа WAGO обеспечивают компактные соединения, например, для потенциального увеличения количества в распределительных шкафах, при этом значительно расширяя диапазон использования соединителя распределительной коробки.
Это дает электрикам различные варианты компактной и экономичной проводки через существующие разъемы.
Совет: Лучшая технология установки для существующих зданий и нового строительства
Легкодоступные, легко идентифицируемые, прозрачно структурированные и соответствующие стандартам: благодаря новому монтажному держателю электрики могут также использовать популярные сплайс-соединители WAGO серии 221 COMPACT в распределительных шкафах — без нарушения применимых стандартов VDE. Легко маркируемый держатель обеспечивает надежную фиксацию компактных и удобных разъемов на DIN-рейке.
Постоянная интеграция большего количества функций в шкафы все меньшего размера — это постоянная задача в области строительных технологий. Каждый миллиметр имеет значение, особенно когда необходимо расширить существующие электроустановки. В серии 221 компания WAGO предлагает инженерам-электрикам сплайс-соединители с рычажным приводом, которые особенно компактны — на 40 % меньше, чем их предшественники.
Благодаря новому монтажному держателю WAGO удалось воспроизвести преимущества, которые пользователи так ценят в серии WAGO 221, в самом распределительном шкафу. Держатель подходит для всех моделей серии 221. Это гарантирует простоту обслуживания, осмотра, технического обслуживания и доступности, а также простую идентификацию и проверку подключенных проводников в соответствии с VDE 0100-510. Носитель можно защелкнуть на стандартные DIN-рейки горизонтально или вертикально, а также привинтить к гладким поверхностям. Открытый с одной стороны, держатель предлагает электрикам возможность использовать рычаг управления для открытия модуля, даже если он уже установлен. Таким образом, проводники можно удобно подключать и снимать до или после того, как соединитель будет вставлен в носитель. Конструкция также гарантирует, что тестовый слот всегда доступен.
Проверенное качество для новых распределительных шкафов
Хотя комбинация сплайс-соединителей серии 221 и монтажного держателя позволяет расширять существующие электропроводки в соответствии со стандартами, существует еще лучшее решение для новых строительных проектов: TOPJOB ® S от WAGO.
Рельсовые клеммные колодки. В этом типе установки клеммные колодки для монтажа на рейке защелкиваются непосредственно на DIN-рейке, что ускоряет электропроводку. Проверенная технология соединения push-in от WAGO экономит время и обеспечивает безопасность, поскольку клеммные колодки обеспечивают постоянное надежное электрическое соединение.
Ориентируясь на будущее, монтаж зданий с клеммными колодками, монтируемыми на рейку, обеспечивает больше возможностей для последующих изменений или расширений электрических систем, уменьшая при этом сложности. В качестве практического преимущества электрики могут быстро отсоединять проводники и наслаждаться безопасностью четкой конфигурации проводки со значительно большей гибкостью в конфигурации цепей по сравнению с установками, использующими шины PE/N.
Помимо прозрачности и гибкости, важным вопросом является безопасность электроустановок в зданиях. Одной из мер безопасности является так называемое измерение сопротивления изоляции.
Поскольку каждое нарушение изоляции влечет за собой потенциальную опасность, это испытание является обязательным в пожароопасных местах и в общественных зданиях, где возможно скопление людей. На практике установочные клеммные колодки используются почти исключительно из-за установленных в стандартах требований о возможности простого измерения сопротивления изоляции для проводников с поперечным сечением менее 10 мм 2 /8 AWG
Добровольные испытания для повышения безопасности
Измерение сопротивления изоляции также является неотъемлемой частью добровольных испытаний. С помощью E-CHECK, например, арендодатели частной или коммерческой недвижимости могут неоднократно документировать надлежащее состояние электрических систем до передачи помещения. Некоторые страховщики также признали преимущества теста и предлагают своим клиентам сниженные страховые взносы, если они регулярно его проводят.
Четкие линии в электроустановках
Использование монтажных клеммных колодок WAGO для монтажа на рейке также способствует созданию профессионального имиджа.
Внешний вид шкафа управления служит визитной карточкой электромонтажной компании, поэтому аккуратный, хорошо структурированный электрошкаф дает значительные конкурентные преимущества. Маркировка каждого зажимного узла четкой маркировкой также способствует профессиональному впечатлению, которое производит распределительный шкаф. С ТОПДЖОБ ® S Series, WAGO предлагает решения для быстрой и четкой маркировки клеммных колодок, монтируемых на рейку, — до трех легко читаемых строк текста.
Заключение
Установки с использованием клеммных колодок, монтируемых на рейку, все чаще заменяют традиционные технологии соединения, основанные на РЕ- и N-рельсах, как при реконструкции зданий, так и при новом строительстве. Система WAGO обеспечивает гибкую адаптацию и экономит время при модернизации или расширении. В существующих системах новые сплайс-соединители WAGO COMPACT серии 221 экономят место и время. Держатель позволяет надежно закрепить разъемы на DIN-рейке.
Вдохновение для вас
Дополнительные полезные советы
Клеммные колодки для монтажа на рейку
Мы собрали всю полезную информацию по правильному использованию клеммных колодок WAGO для монтажа на рейку.
Узнать больше
Безопасность и стандарты
Мы собрали всю важную информацию для безопасного использования продуктов WAGO в соответствии со стандартами.
Узнать больше
Ваш контакт WAGO
Рекомендуемое чтение
Другие области применения строительных технологий
Perfect Electrical Interconnection Technology
Практические советы монтажникам: быстрые, надежные, не требующие обслуживания решения упрощают выполнение повседневных задач.
Узнать больше
Строительные установки
Клеммные колодки и соединители для установки— простая проводка в строительных технологиях
Клеммные колодки и соединители WAGO для установки в распределительной или распределительной коробке — это правильный продукт для каждой задачи по установке.
Вставная концевая заделка одножильных проводников, например, предлагаемая нашими соединителями для распределительных коробок, экономит вам много времени и денег.
Ваши преимущества:
- Быстрый и простой в использовании
- Подходящая клеммная колодка и разъем для любого применения
- Минимальные требования к пространству обеспечивают высокую плотность проводки
- Четко организованная проводка в шкафах управления и распределительных коробках
- Установка, не требующая обслуживания
- Постоянные надежные соединения
НАШ АССОРТИМЕНТ УСТАНОВОЧНЫХ КЛЕММНЫХ БЛОКОВ И СОЕДИНИТЕЛЕЙ
Обзор продукции
Соединительные коробки для установочных разъемов
Посмотрите наш ассортимент распределительных коробок, которые подходят для нашей линейки разъемов для установщиков.
Узнать больше
Соединительные соединители для всех типов проводников
От проводки системы внутренней связи до электрических печей: подключение различных типов проводников выполняется быстро и легко с помощью компактного сплайс-коннектора WAGO серии 221.
- Подключайте все типы проводников без предварительной подготовки
- Комбинируйте проводники любых типов и размеров
- Удобный рычаг управления для заделки без инструментов
- Высокая допустимая нагрузка по току до 32 A
- Идеально подходит для распределительных сетей благодаря монтажному держателю
Дополнительная информация о WAGO 221
Способ подключения! Серия 2773!
Проложите путь к быстрому и надежному соединению — соединители WAGO 2773 Push-Wire обеспечивают компактный и безопасный способ соединения одножильных и многожильных проводов. Компактный и понятный выбор для любого общего соединения.
Ваши преимущества:
- Безопасность контакта благодаря малому усилию вставки и высокому удерживающему усилию
- Большая площадь соединения и различные типы проводников могут быть объединены в маленьком корпусе
- Прозрачный корпус для контроля положения проводника и правильной длины зачистки
Узнать больше
Разъемы освещения
Соединители для освещения WAGO идеально подходят для соединения одножильных и тонкожильных проводников.
Благодаря одобрению в качестве независимого оборудования согласно EN 60998, соединители WAGO для освещения можно использовать практически во всех бытовых и аналогичных строительных установках, где требуется соединение между одножильными и тонкопроволочными проводниками.
- Идеальное соединение одножильных проводников с тонкопроволочными проводниками
- Простая проводка без использования инструментов – особенно полезна при работе над головой
- Поддержка множества приложений, включая подключение устройств с гибкими проводниками к стационарным установкам (например, приводы жалюзи)
Показать список продуктов
Варианты выбора разъемов для установщика
См. примеры выбора разъемов для установщика.
Узнать больше
Соединители для сращивания WAGO серии 221 для взрывоопасных зон
Откройте для себя новые возможности дизайна для производителей распределительных коробок, светильников и электронных устройств.
ПРЕИМУЩЕСТВА:
- Простота использования: потяните рычаг вверх, вставьте проводник и опустите рычаг вниз
- Доступны 2-, 3- и 5-проводные соединители
- Два варианта, много применений:
Серия 221 4 мм 2 Вариант подходит для тонкожильных проводников от 0,14 до 4 мм 2 , а также одножильных и многопроволочные от 0,2 до 4 мм 2 (24–12 AWG).
Вариант серии 221 6 мм 2 подходит для всех типов проводников от 0,5 до 6 мм 2 (20–10 AWG). - Монтажный держатель для установки в соответствии со стандартами
- Рабочее напряжение 275 В или 440 В
- Возможны специальные держатели
- ATEX (Ex 2 II G), / IECEx (Ex eb IIC Gb) Зона 1, 2
- IECEX (Ex eb IIC Gb), American Ex (AEx eb IICGb) / класс 1, зона 1
Показать список продуктов
Все продукты
Откройте для себя разнообразие установочных клеммных колодок и соединителей WAGO.
