Клещи изолирующие – Изолирующие клещи: назначение, конструкция, правила использования

Изолирующие клещи: назначение, конструкция, правила использования

Для безопасного переключения электрических приборов, работы с элементами электроустановок необходимо предварительно обесточить устройство. Но существует ряд манипуляций, которые могут выполняться и под напряжением. Для этого применяются специальные средства защиты в электроустановках и инструмент, одним из которых являются изолирующие клещи.

Назначение

Их основное назначение – удаление или повторная установка элементов электрической сети, которая должна производиться под напряжением. Где изолирующие клещи выполняют роль и захватного приспособления, и защитного средства. Применительно к конкретным ситуациям изолирующие клещи могут использоваться для:

• замены предохранителей, как в электроустановках до 1000 В, так и выше, но не более чем 35 кВ;
• перемещения щитов ограждения;
• снятия и установки каких-либо деталей, манипуляции с элементами оборудования;
• удаления изолирующих накладок и для решения прочих задач, которые выполняются под напряжением.

Для выполнения определенных операций те же клещи могут заменяться изолирующими штангами. Помимо изолирующих на практике применяются и электроизмерительные клещи, которые позволяют определить величину переменного тока. Но их назначение в корне отличается, так как измерительные не могут выполнять никаких захватов и механических воздействий.

Конструкция

Конструктивно данное устройство разделяется на три функциональные области. Посмотрите на рисунок 1, здесь представлен один из вариантов, применяемых в электроустановках выше 1000 В.

Рисунок 1: Конструкция изолирующих клещей

• Губки – представляют собой рабочую область. В различных моделях они могут быть выполнены из полимера, дерева, металла. Металлические губки отличаются хорошей механической устойчивостью, но в то же время несут угрозу хрупким элементам (патронам предохранителей, изоляции и т.д.), с которыми им доводится взаимодействовать. Поэтому в случае таких работ, на металл надеваются трубки из маслобензоустойчивого сырья.
• Изолирующая часть – предназначена для ограждения рук персонала от частей, на которых присутствует напряжение или может быть подано. Она выполняется  из электроизоляционных материалов: полимеров, резиновых или силиконовых соединений, дерева и т.д. Размер изоляции в этой части соответствует классу напряжения, для которого используются изолирующие клещи (чем выше напряжение – тем она длиннее).
• Рукоятки – должны выполняться из электроизоляционного пластика, резины, дерева или других диэлектриков. В электроустановках напряжением до 1 кВ вся конструкция может быть металлической, но рукоятки обязательно покрываются диэлектриком. На краях рукояток также обязательно устанавливаются ограничительные кольца или упоры, которые и являются границей разделения рукоятки и изолирующей части. Сама рукоятка должна обеспечивать удобный хват одной рукой.

С целью предотвращения поражения персонала электрическим током, изоляционные элементы клещей должны изготавливаться из гладких материалов. Которые отталкивают влагу и не накапливают загрязнители на своей поверхности, так как это может привести к поверхностному пробою. Также на практике существуют модели полностью без металла, к примеру, клещи КВП-2, которые выполнены из полистирола, что обеспечивает им легкость и устойчивость к электротоку по всей длине. Благодаря такому свойству они не могут перекрыть токоведущие элементы, находящиеся в непосредственной близи.

Требования к размеру

В зависимости от типа электрических установок к  размерам клещей предъявляются такие требования:

• До 1 кВ нормами никак не регламентированы габариты устройства. Основным показателем является удобство в эксплуатации, чтобы инструмент не проскальзывал в руках и не создавал угрозы прикосновения к токоведущим частям. Данная категория средств защиты в промышленности получили обозначение клещи КИ-1000, то есть применяемые до 1000 В.

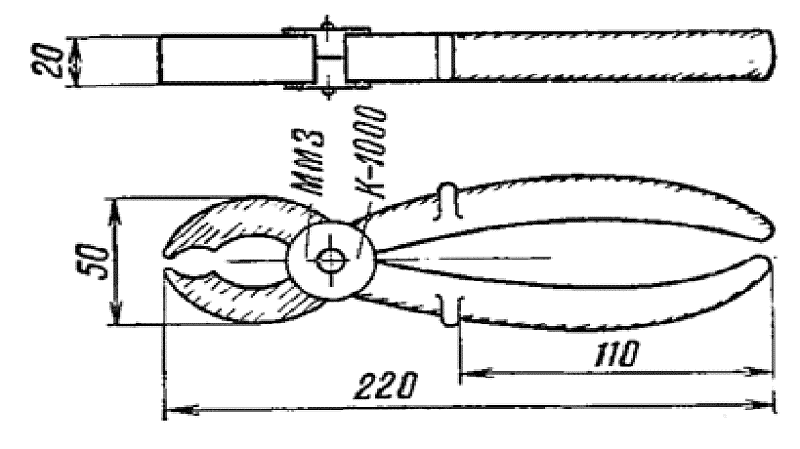

  Рисунок 2: Пример клещей до 1000 В (КИ-1000)
• Для изолирующих клещей, применяемых в установках от 1 до 10 кВ с целью снятия накладок, предохранителей и других манипуляций должны соблюдаться такие габариты: изолирующая часть не менее 0,45 м, рукояток не меньше 0,15 м.
• Для клещей, применяемых в устройствах от 10 до 35 кВ для переключений предохранителей, снятия изоляций и других операций, размеры должны составлять: для изолирующего промежутка не меньше 0,75 м, длина рукоятки не менее 0,2 м.

Помимо вышеизложенных характеристик любая модель должна обеспечивать удобство работы с нею. Чтобы для каких-либо операций с клещами было достаточно задействовать лишь одного работника без потери его эффективности.

Правила использования

В связи с тем, что такая работа выполняется без снятия напряжения, существует угроза поражения персонала электрическим током, при любых манипуляциях изолирующими клещами работники должны соблюдать определенные правила. Так, работы в устройствах с питающим напряжением более 1 кВ  обязывают применять диэлектрические перчатки. Которые выступают в роли дополнительного средства, предотвращающего поражение током в случае пробоя изоляции, или других неисправностей технических средств, ошибок самих работников и т.д.

Рисунок 3: Меры безопасности при эксплуатации изолирующих клещей

Также в цепях более 1 кВ при работе изолирующими клещами обязательно необходимо осуществлять защиту органов зрения от мелких раскаленных частиц. Которые могут отлетать в результате разогрева металла при горении дуги и способны нанести травму. С этой целью персонал обязан надевать лицевые щитки или очки из негорючих материалов. При работе в устройствах до 1 кВ защита глаз не требуется, но может использоваться в разрезе требований каких-либо местных или отраслевых инструкций.

При проведении каких-либо манипуляций изолирующие клещи должны применяться только на вытянутую руку, не зависимо от класса напряжения. Касаться или браться руками выше ограничительных упоров категорически запрещается. Так как клещи в таком случае не способны обеспечивать заявленный норматив электрической прочности для данного класса напряжения, что может привести к электротравме.

Категорически запрещается использовать изолирующие клещи в случае выполнения работ под дождем, в условиях густого тумана, выпадения каких-либо осадков. То же самое касается помещений с повышенной влажностью, где на изолирующих элементах может образоваться проводящий слой влаги. В таких ситуациях переключения или другие операции должны выполняться только со снятым напряжением после обязательного заземления стационарными устройствами или переносными заземлениями при помощи оперативных штанг.

Перед началом работы ответственный работник обязательно производит осмотр изолирующих клещей на предмет каких-либо повреждений, загрязнителей и прочих факторов, снижающих защитные свойства. Обязательно проверяются сроки испытаний, ни в коем разе не допускается применять в работе клещи, с просроченной датой испытания. Также он должен осмотреть губки на целостность.

Периодичность испытаний

Согласно требований НД  изолирующие клещи подлежат обязательной проверке только повышенным напряжением. При электрических испытаниях один из испытательных выводов подключается перед упором или кольцом, а второй к губкам.

Рисунок 4: Испытание изолирующих клещей

Как видите на рисунке 4, для проверки изоляции от коммутационного устройства 1 подается напряжение на автотрансформатор 2. Показания с его вторичной обмотки регистрируется киловольтметром kV. Затем через переключатель 3 напряжение подается на трансформатор 5, от которого и поступает через изолирующие подставки на изолирующие элементы клещей. Зеленая и красная лампа, ЗЛ и КЛ соответственно, сигнализируют о подаче напряжения сначала на автотрансформатор, а затем и на клещи.

Периодичность такой проверки должна составлять не менее раза в 24 месяца. При этом на диэлектрический участок в течении 5 минут должно подаваться такая величина напряжения, которая регламентируется в зависимости от класса, на который рассчитаны клещи:

• до 1 кВ прикладываемый потенциал должен составлять 2 кВ;
• от 1 до 10 кВ прикладываемый потенциал должен составлять 40 кВ;
• от 10 до 35 кВ прикладываемый потенциал должен составлять 105 кВ.

Следует отметить, что при таких воздействиях на изолирующие клещи не должны слышаться потрескивания или другие разрядные эффекты. А в случае выявления таковых, должна производиться дополнительная очистка и осмотр изолирующей поверхности с целью выявления повреждений или загрязнений на ней. В случае пробоя, клещи должны отбраковываться.

По результатам проверки обязательно должен составляться протокол испытаний, определяющий возможность дальнейшей работы клещами. А на основании этого документа, ответственный за содержание и эксплуатацию средства работник обязан сделать соответствующую надпись на клещах.

www.asutpp.ru

Изолирующие клещи до или свыше 1000в

При работе с электроникой правилами по технике безопасности рекомендуется обесточивать приборы. Но не всегда это возможно сделать. Для безопасной работы и защиты от ударов током применяются различные устройства. Наиболее часто — это изолирующие клещи.

Что это такое

Клещи данного типа — это инструмент, который помогает работать с цепями под напряжением, не получив при этом удара электрическим током. Этого не происходит благодаря конструкции клещей: на ручках и губках имеется слой хорошего изоляционного материала.

Изолирующие клещи

Назначение

Основное назначение инструмента — предотвратить поражение электрическим током в условиях высокого напряжения. Для значений напряжения, не превышающих 1000 вольт и не превышающих 35 000 вольт, будут использоваться различные типы устройств. Их сфера использования следующая:

• помогают устанавливать и снимать предохранители в различных электроустановках.
• служат для снятия закрытых экранов и диэлектрических прокладок.
• прочие работы под напряжением.

При работе с изолирующими клещами свыше 1000в в дополнение к изоляции должна применяться индивидуальная защита рабочего в виде диэлектрических резиновых перчаток и маски. В некоторых случаях допустимо использовать специальный изолирующий стержень с универсальным наконечником вместо изолирующих клещей.

Работа клещами

Устройство изолирующих клещей

Данный инструмент включают в себя:

• Корпус.
• Губки. Эта часть устройства выполнена из металла или материала с хорошими электроизоляционными свойствами. Если рабочая часть инструмента выполнена из металла, он должен быть защищен изоляционным материалом. Это предотвратит повреждение фарфоровых предохранителей во время установки.
• Существует два типа ручек и изоляционных деталей для инструмента. Если плоскогубцы предназначены для работы при напряжении до 1000 вольт, для изоляции используется полипропилен.

Важно! Рабочее напряжение обычных клещей варьируется от 1 В до 10 кВ. Это устройство имеет различную конструкцию в зависимости от величины напряжения тока. Если напряжение изменяется от 10 до 35 кВ или выше, для изготовления изолирующего элемента и ручки используется стеклянная эпоксидно-фенольная труба.

Устройство прибора

Параметры

Основные параметры клещей — это рабочее напряжение и их размер. Эти величины неразрывно связаны:

• При напряжении до 1 кВ ограничений по размерам нет.
• При напряжении от 1 до 10 кВ изолирующая часть должна быть не менее 45 см, рукоятки — от 15 см.
• При напряжении от 10000 до 35000 В — размер изолирующей части от 75 см, рукояток — от 20.

Клещи для разного напряжения

Как правильно использовать изолирующие клещи

Введены в эксплуатацию три типа клещей: до 1, 10 и 35 кВ. Существуют также некоторые нетипичные продукты для предохранителей в реле и сигнализации — для удобства конструкция таких инструментов максимально проста.

Каждый из этих инструментов имеет свои особенности и правила использования. При использовании любого типа во время работы следует исключить возможность попадания влаги в рабочую зону. В сырую погоду необходимо соблюдать осторожность при выполнении электрических работ на улице особенно в дождь, снег или туман.

Кроме того, регулярное тестирование продукта является обязательным условием для эксплуатации. Это специальное воздействие определенной силы тока в течение 5 минут. Данный процесс выполняется два раза в год.Уровень напряжения будет варьироваться в зависимости от типа прибора. Только при своевременной и регулярной проверке можно гарантировать абсолютную защиту от поражения электрическим током. Эксплуатационные испытания включали только увеличение мощности разряда и отсутствие механических испытаний из-за отсутствия необходимости.

Важные правила проведения работ:

• При работе с цепью, где напряжение превышает 1000 В, нужно дополнительно иметь резиновые перчатки.
• При работе с особо высоким напряжением возможно отделение мелких частиц, которые способны повредить глаза или обжечь лицо. Для предотвращения этого используются специальные очки или маски.

Дополнительные средства защиты

Правила безопасности

Эти основные правила использования электрозащитных средств и подходит для всех их типов:

• Если требуется специальное защитное оборудование, его пригодность должна быть сначала проверена. Во-первых, обращается внимание на внешний вид устройства и его изоляции. Оно не должно содержать загрязнений и не иметь повреждений внешнего кожуха, включая краску.
• Пригодность каждого защитного изолирующего устройства также регулярно проверяется на специальном испытательном электрооборудовании. Поэтому перед использованием защитного средства необходимо проверить его срок годности — дату следующего испытания на штампе идентифицированного образца.

Проверка безопасности приборов

• Если устройство электрозащиты загрязнено, поврежден корпус или истек период периодических испытаний, его использовать нельзя, так как это может привести к поражению электрическим током.
• Электротехническое защитное оборудование, которое планируется использовать, выполняет функции по изоляции только в сухом состоянии. Когда необходимо работать на открытом воздухе, необходимо избежать использования защитного оборудования, которое было подвержено воздействию влаги (дождь, дождь, мороз, снег).
• Если необходимо работать во влажной среде, нужно применять электрическое защитное устройство, специально разработанное для этой цели.

Применение изолированной штанги

• Защитные изолирующие клещи должны содержаться в чистоте. Это также актуально для перчаток, обуви и другого защитного оборудования: если едкие жидкости и смазочные материалы прилипнут к резиновой поверхности, они скоро станут непригодными для использования.
• Изоляционные клещи используются для замены предохранителя. Помимо изолированных линий разметки, в качестве дополнительной меры защиты при выполнении операции по замене плавких предохранителей с уровнем напряжения выше 1000 В необходимо использовать изолированные перчатки и защитные очки или лицевые щитки.
• Нагрузка должна быть отключена перед заменой предохранителя. Исключением являются предохранители в сети, которые не имеют переключающих устройств, и предохранители могут быть удалены без отключения.

Изолирующие клещи — нужный инструмент при выполнении работ под напряжением. Их необходимо содержать в чистоте, защищать от влаги и регулярно проверять качество. От этого зависит безопасность работ и жизнь рабочего.

rusenergetics.ru

Изолирующие клещи: назначение, конструкция, периодичность испытаний

Когда мы рассматривали электрозащитные средства до 1000 Вольт и выше, то отдельно останавливались на таком инструменте, как изолирующие клещи. Данные приспособления являются неотъемлемыми при работе в электроустановках т.к. защищают персонал от поражения током при проведении работ. В этой статье мы более подробно остановимся на рассмотрении назначения, конструкции и периодичности испытания изолирующих клещей.

Для чего предназначены?

Данные приспособления, увидеть которые вы можете на фото ниже, используются при работе с оборудованием напряжением не больше 35 кВ. Основное назначение инструмента – это замена предохранителей, а также установка/снятие щитов ограждения и изолирующих накладок.

Внешний вид:

Из чего состоят?

Конструкция изолирующих клещей достаточно простая и включает в себя:

• Рабочую часть (губки). Может быть изготовлена из металла либо электроизоляционного материала. Если губки из металла, нужно обязательно защитить их маслобензостойкой трубкой из резины. Это предотвратит повреждение фарфорового патрона предохранителя при замене.
• Изолирующую часть. Может изготавливаться из полипропилена, если клещи рассчитаны на напряжение до 1000 Вольт или же из стеклоэпоксифенольных (либо бумажно-бакелитовых) трубок, если инструмент рассчитан на напряжение свыше 1000 Вольт (но до 35 кВ).
• Рукоятку. Изготавливается аналогично требованиям к изолирующей части.

Также в конструкцию клещей должны обязательно входить ограничительные упоры. Из требований к конструктивным особенностям хотелось бы выделить еще одно, не менее важное – размер рабочей части должен быть меньше, чем рукоятки. Это нужно для исключения случайного замыкания токоведущих частей.

Что касается размеров инструмента, они не нормируется. Главное, чтобы они были удобны в использовании, а их вес не причинял неудобств.

Правила пользования

Наглядно увидеть, как пользоваться изолирующими клещами, вы можете на видео ниже (смотреть с 8-й минуты):

Также хотелось бы отметить 3 нюанса:

1. При работе под напряжением свыше 1000 Вольт обязательно нужно использовать диэлектрические перчатки, а также защитные приспособления для глаз и самого лица. Прикасаться можно только к рукоятке.
2. В электрических установках до 1 кВ допускается работать без перчаток, но при этом для замены предохранителей нужно держать инструмент на вытянутой руке.
3. Пользоваться клещами на открытом пространстве в сырую погоду запрещается. Туман, мокрый снег и дождь тоже относятся к погодным условиям, при которых работы запрещены.

Периодичность испытаний

Согласно СО 153-34.03.603-2003 нужно производить электрические испытания изолирующих клещей. Периодичность проверки составляет 1 раз в 24 месяца, т.е. 2 года. Напряжение должны подводить между временным электродом, который устанавливается около упоров вблизи изолирующей части и губками.

Испытания проводятся в течении пяти минут с применением следующего напряжения:

• клещи до 1000 В – 2 кВ;
• от 1000 до 10000 В – 40 кВ;
• до 35000 – 105 кВ.

Также следует отметить, что поверхность электрозащитной части не должна иметь трещин, сколов и царапин. В противном случае работать приспособлениями не допускается.

Вот и все, что хотелось рассказать, касаемо данного вопроса. Теперь вы знаете, какая конструкция, назначение и периодичность испытания изолирующих клещей!

Советуем также прочитать:

samelectrik.ru

до 1000в, КИ свыше 1000, для чего предназначены электроизмерительные, ответ, для каких целей

Чисто внешне и по конструкции этот инструмент напоминает обычные клещи, поэтому так и называетсяРабота в любых электроустановках, считается опасной. Поэтому для их проведения, используют различные устройства и приспособления. Все они выполняют разные функции, но стоит отметить, что все без исключения обеспечивают безопасность. Данные устройства отличаются по конструкции, способу применения и способны выдерживать определенные нагрузки.

Изолирующие клещи: устройство и назначение

Для работы с электроустановками, применяют различное электрооборудование. Каждое устройство, служит для определенных целей. Одним из представителей являются изолирующие клещи, которые в свою очередь подразделяют на три вида.

Любой инструмент такого типа по конструкции, размерам и весу должен быть не только удобным и надежным

Виды изолирующих клещей:

• До 1000 В;
• До 10 кВ;
• До 35 кВ.

В соответствие с данными параметрами, устройства способны выдерживать определенную нагрузку. Поэтому перед началом работы, следует правильно его подбирать. Максимально допустимое значение тока, равно 35 кВ.

Данное устройство, применяется для замены силовых предохранителей, с их помощью осуществляется установка или снятие оградительных щитов и монтаж накладок изолирующих.

Конструкция измерительных клещей, достаточно простая. Но так как, они предназначены для снятия или установки различных элементов в силовых установках, напряжение которых свыше 10 кВ, к ним применяют особые условия.

Клещи состоят из рабочей части – губок. Данная часть устройства, изготавливается из металла или материалов с хорошими показателями электроизоляционных свойств. При условии, что рабочая часть инструмента выполнена из металла, то необходимо обеспечение защиты изоляционным материалом. Это позволить не повредить фарфоровые элементы предохранителей при монтажных работах.

Рукоятка и изолирующая часть инструмента, изготавливается двух видов. Если клещи предназначены для работы с напряжением, не превышающим 1000 Вольт, то для изготовления изолирующей части используют полипропилен.

Если напряжение варьируется от 10 до 35 кВ и выше, то для производства изолирующей части и рукоятки используют стеклоэпоксифенольные трубки.

Клещи изолирующие: правила использования (ответ)

Любые работы в электроустановках, сопровождаются обязательными правилами их выполнения. Это относиться и к изолирующим клещам, так как зачастую работы производятся в опасной близости от токоведущих частей электроустановки.

Изолирующие клещи применяют для операций с предохранителями, надевания и снятия изолирующих колпаков и других аналогичных работ

К важным условиям относят:

• Применение дополнительных средств защиты;
• Погодные условия.

При проведении электромонтажных работ в электроустановках с напряжением до 1000 Вольт, допустима работа без применения диэлектрических перчаток. Но одним из условий, необходимых к исполнению является удерживание инструмента на вытянутой руке.

Если работы производятся в электроустановках с напряжением свыше 1000 Вольт, то обязательно при этом использовать диэлектрические перчатки, и приспособления индивидуальной защиты глаз и лица.

Недопустима работа с данным инструментом при определенных погодных условиях. К ним относят: повышенная влажность (дождь), туман или мокрый снег.

Стоит отметить что, как и любой вид инструмента, предназначенный для работы с электроустановками, клещи проходят испытания с определенный период времени.

Правилами установлена периодичность проведения проверок 1 раз в два года. Проверку осуществляют путем проведения напряжения между временно установленным электродом, около изолирующей части и рабочей части.

В зависимости от вида клещей, применяются испытательные напряжения от 2 до 105 кВ. Для возможности дальнейшего использования инструмента, электрозащитная поверхность не должна быть поврежденной.

Одним из производителей изолирующих клещей является компания Русский Свет.

Для каких целей предназначены электроизмерительные клещи: конструктивные особенности

Измерительные (токоизмерительные) клещи, достаточно удобный инструмент, для проведения любой электротехнической работы. Данное устройство позволяет осуществлять замеры не только напряжения и частоты переменного тока, но и произвести измерение мощности и нагрузки в сети.

Электроизмерительные клещи предназначены для измерения электрических величин — тока, напряжения, мощности, без разрыва токовой цепи и без нарушения ее работы

Измерительные клещи состоят из:

• Корпуса;
• Магнитопровода;
• Регулятора диапазонов измерения;
• Фиксатора измерений.

В настоящее время, независимо от фирмы изготовителя, составными элементами клещей являются не только регулятор, магнитопровод и фиксатор, но и электронный дисплей и разъемы для измерительных щупов.

Многие современные измерители, могут включать и расположенный внутри трансформатор с мостом из диодов. В данном случае, подключение обмотки устройства производится посредством шунта.

Важно знать! Диапазон измерения клещей, варьируется в пределах от 1 В до 10 кВ. В зависимости от величины тока, у данного устройства разная конструкция.

Измерение напряжения в сети клещами, производится без разрыва. Так как устройство оснащено трансформатором, с вторичной обмоткой, то роль первичной играет проводник под напряжением.

Создавая вокруг себя электромагнитное поле, проводник намагничивает вторичную обмотку устройства, вследствие чего и производится измерение.

Измерительные клещи: правильное применение

Использовать в работе клещи для измерения, сможет даже новичок в сфере электрики. Но стоить понимать, что простота работы, сопровождается обязательным соблюдением правил безопасности при работе с электроустановками.

Человек, производящий измерение, должен пользоваться диэлектрическими перчатками и стоять на изолирующем основании

Важные правила при проведении измерений:

• Одиночный проводник;
• Наличие напряжения в сети.

Для того чтобы произвести точные измерения, не обходи выделить одиночный проводник, по которому протекает переменный ток. Например, если попытаться измерить на проводниках (фаза и ноль), которые расположены рядом, то на дисплее устройства высветится (0).

Связано это с тем, что движение электрических зарядов в проводниках имеют равную величину и противоположное направление. Из этого следует, что магнитные поля в данных проводниках компенсируются друг другом.

Обратите внимание! Если при проведении данных замеров, показания отличны от нуля, то это говорит об утечке тока в сети.

Таким образом, лучшим местом для измерительных работ, будет электрощит, в котором вы свободно можете измерить показания на любом проводнике.

Порядок проведения измерительных работ следующий. В первую очередь, поворотом переключателя диапазонов, выставляется нужное значение для измерения. Далее, нажав на соответствующую кнопку, раскрывается магнитопровод.

После этого, необходимо обхватить проводник и отпустить кнопку. В течение нескольких секунд, на дисплее высвечиваются показания напряжения для данной сети.

Если показания устройства ровны единице, то не правильно выбран диапазон измерений. Следует выбрать значение выше.

Предназначение в электрике: электроизмерительные клещи (видео)

На любом производстве, обязательным и первоочередным условием проведения работ, является обеспечение безопасности персонала. Это достигается путем применения различных устройств и оборудования.

Добавить комментарий

www.6watt.ru

Изолирующие клещи: устройство и область применения

Электробезопасность при работе с электрическими приборами, оборудованием и сетями определяется наличием различных инструментов, с помощью которых производятся не только работы, но и гарантируется защита от удара электрического тока. В категории таких инструментов есть так называемые изолирующие клещи. Многие почему-то считают, что они предназначены для демонтажа изоляции с проводов и кабелей. Ничего подобного. Основное предназначение этого инструмента – это удаление предохранителей в электроустановках, изолирующих накладок, щитов ограждения и других приборов. Клещи для снятия изоляции – это по чисто конструктивным элементам совершенно другая модель. И о ней в этой статье обязательно поговорим.

Конструктивные особенности клещей изолирующих КИ

Чисто внешне и по конструкции этот инструмент напоминает обычные клещи, поэтому так и называется. В нее входит три части:

• Губки, при помощи которых обхватывается предохранитель.
• Изолирующая часть, которая изготавливается только из электроизоляционного материала.
• И две рукоятки из металла.

Обратите внимание, что губки обычно у изоляционных клещей металлические. Но чтобы они обладали диэлектрическими качествами, на них надеваются трубочки из электроизоляционного материала. Учитывая технику безопасности работы с инструментом, производители изготовлению ручек отводят особое внимание. Они должны быть гладкими, нескользящими, без трещин, царапин и других изъянов.

В конструкции изолирующих клещей присутствуют также так называемые ограничительные части. По сути, это своеобразная граница, которая отделяет губки от рукояток. Изготавливаются они в виде упоров или колец ограничительного типа.

Устройство инструмента.

Необходимо отметить, что существует небольшой модельный ряд, в котором присутствует всего лишь три позиции, где изолирующие клещи разделяются по напряжению, присутствующему в электроустановках. Именно этот показатель ложится в основу размерного ряда этого инструмента.

• Если номинальное напряжение электроустановки не превышает один киловольт, то длина изолирующей части и рукояток никакими нормами не регламентируется. То есть, в основу производства ложиться удобство использования самого инструмента. Кстати, этот вариант имеет определенную марку – КИ 1000. Есть в этой категории и марка – клещи изолирующие КВП-2. Это отечественный продукт. КВП-2 изготавливается не из металла, а из ударного полистирола. По сути, это пластмассовый инструмент.
• При напряжении в электроустановках от 1 до 10 кВ, длина изоляции будет равна 450 мм, длина рукояток – 150 мм.
• Напряжение в пределах 10-35 кВ – изоляция 750 мм, рукоятки 200 мм.

Если так разобраться, то любой инструмент такого типа по конструкции, размерам и весу должен быть не только удобным и надежным, но и обеспечивать возможность использования одним человеком.

Испытания

Все электрические приборы, устройства и инструменты подлежат испытанию. При этом сами клещи, а, точнее, изолирующую часть испытывают определенной токовой нагрузкой. При этом напряжение пропускается между рабочей поверхностью устройства и так называемым свободным электродом, который крепится к изоляции рукояток недалеко от упоров. Но так как клещи имеют подвиды, о которых было упомянуто выше, то к каждой модели подается свое определенное напряжение.

• Испытание клещей изолирующих КИ 1000 проводится мощностью в 2 кВ.
• 1-10 кВ – подается испытательное напряжение величиной 40 кВ.
• 10-35 кВ – соответственно 105 кВ.

Внимание! Испытание клещей производится один раз в два год. Продолжительность тестирования инструмента – не более пяти минут.

Основные средства защиты при работе с электроустановками

Есть некоторые меры безопасности, которыми пренебрегать нельзя. И хотя клещи для удаления предохранителей и называются изолирующими, все равно специалисты рекомендуют использовать дополнительные средства защиты. Если вами используются клещи изолирующие КИ 1000, то необходимо применять защиту для глаз и лица. Если используется инструмент под более высокое номинальное напряжение, то добавляются и диэлектрические перчатки. Самое главное, что пользоваться клещами надо при вытянутых руках, сгибать локти запрещается.

Кстати, в этой категории есть и другого типа клещи. Это инструмент для работы в релейных системах автоматики, сигнализации и видеонаблюдении. Конструкция его упрощенная с более низкими требованиями к защите.

Инструмент для снятия изоляции

Переходим к рассмотрению другого инструмента – клещи для снятия изоляции, которые раньше называли электрики просто КСИ. Сегодня их заменили иностранным словом стрипперы. Но суть от этого не изменилась.

Итак, начнем с того, что клещи для снятия изоляции – инструмент не из дешевых. И если перед производителем работ стоит задача прокладки или замены электропроводки в качестве домашнего электрика, то его приобретать не стоит. Можно воспользоваться острым ножом. А вот для профессионала это незаменимая вещь, ведь ему приходится даже за день очищать от изоляции большое количество кабелей и проводом, измеряемых не одним десятком метров.

Что сегодня предлагает рынок строительных инструментов, если перед потребителем стоит вопрос выбора клещей данного типа? Честно говоря, полки магазинов просто ломятся от логотипов. Правда, есть и неизвестные инструменты без названий и марок, которые по своим техническим характеристикам не уступят брендовым аналогам. Конечно, вопрос, какой выбрать, и здесь стоит. Но, как всегда, все зависит от покупательской способности электрика.

Из чего состоят клещи для снятия изоляции?

• Ножи для удаления изоляционного слоя.
• Нож, которым обрезается изоляция.
• Губки из пластика, они с насечками.
• Упор в виде ограничителя.
• Винт регулировочный.
• Тяга.
• Рукоятки.

Хотелось бы обозначить на тот факт, что многие производители предлагают конструкции универсального (многофункционального) типа. То есть, при помощи клещей данного вида можно снимать изоляцию кабелей и проводов, можно снимать внешнюю оболочку кабеля, подрезать провода и кабели под необходимый размер.

Материал, из которого производят клещи для снятия изоляции – металл или прочный пластик. Чтобы инструмент прослужил долго, изношенные ножи для снятия изоляционного слоя, а также пластиковые губки, можно менять на новые. А вот нож для резки сам прослужит не один год, потому что изготавливается из специальной закаленной инструментальной стали.

Обратите внимание, что не все клещи данного типа можно использовать для разделки кабелей, у которых армированная или гибкая оболочка. Это придется выяснить при покупке у консультанта в магазине или разобраться, прочитав инструкцию.

Чем удобны стрипперы? Во-первых, это простота проводимой процедуры. Во-вторых, с его помощью не повредится токопроводящая жила. К примеру, ножом или бокорезом это случается часто, особенно, когда приходится разделывать кабеля небольшого сечения. В-третьих, быстрота проводимой работы. В-четвертых, можно точно выставить на самом инструменте с помощью упора длину разделываемого провода. И это опять-таки очень удобно. В-пятых, это безопасность, если сравнивать с ножом. Ведь есть вероятность поранить руку, с КСИ этого никогда не случиться.

Заключение по теме

Итак, в статье были рассмотрены два вида электрических клещей: изолирующие клещи и для снятия изоляции. Оба инструмента предназначены для определенных действий, но как показывает практика, они для профессионалов. Домашним мастерам их приобретать не рекомендуется, во-первых, дорого, во-вторых, нет никакой необходимости.

onlineelektrik.ru

Изолирующие клещи: назначение, правила использования

Изолирующие клещи, это слесарно-монтажный инструмент особой конструкции для работы с электрооборудованием. Они относятся к защитным средствам  для выполнения электриком действий по замене предохранителей и изолирующих накладок, снятию щитов ограждения и других.

Конструкция и размеры

Клещи имеют довольно простое устройство. В некоторых случаях оно может различаться, но всегда имеются 3 основные составляющие:

1. Губки, которые являются рабочей частью.
2. Изолирующая часть.
3. Рукоятка.

Размер рабочей части изолирующих клещей не нормирован. Тем не менее, он должен быть меньше, чем рукоятка. Допускается изготовление ее из металла или электроизоляционного материала. Для металлической рабочей части необходима маслобензостойкая трубка из резины. Она будет защищать фарфоровый патрон при смене предохранителя от повреждений.

Если клещами пользоваться в электроустановках до 1000 В, то размер изолирующей части будет определяться удобством. Жестких норм нет. Производят их из электроизоляционного полипропилена. Если же более 1000 В, то размеры будут зависеть от рабочего напряжения установки, а материал из которого может изготавливаться — стелкло-эпоксифенольная трубка.  Границу между рабочей частью и изолирующей определяют ограничительные кольца или упоры.

Требования к изготовлению рукоятки аналогичны тем, что предъявляются к изолирующей части.

Данные клещи применяются в электроустановках только до 35 (кВ).

Причем, в закрытых установках круглый год, а в открытых лишь сухую погоду.

При работе в электроустановках свыше 1000В мастер обязательно должен воспользоваться дополнительными средствами защиты: диэлектрическими перчатками и очками.

Как правильно пользоваться этим инструментом

Если работы по смене или установке предохранителей проводятся в электроустановках до 1000Вольт, то электроизолирующие клещи необходимо располагать на расстоянии вытянутой руки.

При действиях в установках свыше 1000 дополнительно нужно надеть диэлектрические перчатки, очки и касаться лишь рукоятки.

При неблагоприятных погодных условиях (туман, дождь, снег) на открытых пространствах работать запрещено.

Как часто проводить испытания и для чего

Электрические испытания клещи должны проходить 1 раз в 2 года для защиты работающих. Перед испытанием, сами клещи требуется отчистить от пыли, грязи, ржавчины. Все это может сказаться на неправильных показаниях проверки оборудования.

После этого временный электрод устанавливают около упоров со стороны изолирующей части. А между ним и губками пропускают напряжение.

Испытание для любых изолирующих клещей длится пять минут.

А вот величина напряжения разнится:

• Для работ до 1000В напряжение должно составлять 2000В;
• При работе с клещами в установках от 1000 до 10000В – 40 000В;
• А для клещей, которые будут использовать в категории до 35 кВ – этот параметр будет составлять 105 000В.

При какой-либо неисправности инструмент к работе не допускается.

vseotoke.ru

Изолирующие клещи | Заметки электрика

Здравствуйте, дорогие гости сайта «Заметки электрика».

В прошлой статье мы познакомились с Вами с изолирующей штангой. Продолжаем изучать электробезопасность и сегодня статья будет посвящена изолирующим клещам.

Изолирующие клещи относятся к средствам защиты в электроустановках и являются основными до и выше 1 (кВ).

Изолирующие клещи применяются в электроустановках только до 35 (кВ) для:

• установки и снятия предохранителей

• снятия изолирующих накладок

• прочее

Конструкция изолирующих клещей

Из чего же состоят изолирующие клещи?

Их конструкция состоит из 3 частей:

Изолирующая часть клещей изготавливается только из электроизоляционного материала с диэлектрическими свойствами. Поверхность ее должна быть гладкой и не иметь трещин и царапин.

Рабочая часть может выполняться из электроизоляционного материала или металла.

Если губки изолирующих клещей сделаны из металла, то на них должны одеваться трубки из маслобензостойкого материала.

Граница между изолирующей и рабочей частями выполняется в виде ограничительных колец или упоров.

Ниже в таблице я приведу Вам минимальные размеры изолирующих клещей.

Изолирующие клещи по весу и конструкции должны обеспечивать возможность для работы с ними одного электрика.



Испытания изолирующих клещей

Изолирующие клещи подлежат только электрическим испытаниям. Испытательное напряжение подводят между рабочей частью и временным электродом, установленным со стороны изолирующей части около упоров.

Периодичность испытаний всех изолирующих клещей составляет 1 раз в 2 года. Продолжительность испытаний — 5 минут. А вот по величине напряжения есть разница.

У изолирующих клещей до 1 (кВ) испытательное напряжение составляет 2 (кВ).

У изолирующих клещей от 1 до 10 (кВ) испытательное напряжение составляет 40 (кВ).

У изолирующих клещей  до 35 (кВ) испытательное напряжение составляет 105 (кВ).

Как пользоваться клещами?

Помните, что при установке или снятии предохранителей в электроустановках выше 1 (кВ) с помощью изолирующих клещей требуется пользоваться диэлектрическими перчатками и средствами защиты лица и глаз.

При установке, либо снятии предохранителей в электроустановках до 1 (кВ) требуется пользоваться только средствами защиты лица и глаз. Клещи в данном случае должны располагаться на расстоянии вытянутой руки.

Для снятия, либо установки предохранителей в цепях релейной защиты, автоматики и сигнализации приходится пользоваться следующими изолирующими клещами с упрощенной конструкцией.

P.S. Если у Вас возникли вопросы по данной статье, то задавайте свои вопросы в комментариях, либо на личную почту. А также не забывайте подписываться на новые статьи с сайта (форма подписки находится в правой колонке сайта). Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru
