Как пользоваться мультиметром: значения символов, функции, измерения
Форум Новые сообщения. Что нового Новые сообщения Недавняя активность. Вход Регистрация. Что нового. Новые сообщения. Для полноценно использования нашего сайта, пожалуйста, включите JavaScript в своем браузере. Ремонт и настройка.
Цифровой мультиметр или в просторечии тестер — устройство весьма понял что запчасти у меня всё-таки есть — кнопкой HOLD я практически не.
Измерение сопротивления цифровым мультиметром
Консультации по ремонту только онлайн через Вопрос-Ответ. Мультиметр — многофункциональное устройство для вычисления различных величин, которое будет полезно в любом доме даже если его владелец не электрик или мастер по ремонту с большим опытом. Им можно измерять сетевое напряжение, находить фазу в розетке, проверять исправность электрических приборов и даже проводить проверку целостности проводов.
На самом деле устройство простое в использовании, главное — разобраться с правильной установкой щупов и запомнить предназначение диапазонов измеряемых величин. В статье мы ознакомим вас с подробной инструкцией для начинающих о том, как пользоваться мультиметром. Существуют аналоговые и цифровые тестеры. Функционал у обоих одинаковый, то есть они могут работать со всеми основными параметрами. Конечно же сейчас не идет речь о дорогих девайсах, в которых есть много дополнительных возможностей.
Модернизация тестера DT9508
Покупая мультиметр, многие пользователи не понимают большую часть символов, указанных на лицевой стороне прибора, другие сталкиваются с отсутствием знаний, используя лишь малую часть его потенциала. Мы сделали таблицу с основными обозначениями, которые вы можете встретить на современном измерительном приборе. Ее можно распечатать и держать под рукой. В комплектации должна идти термопара. Большинство мультиметров включается с помощью поворотного переключателя.
Чехол с откидной ножкой-подставкой делает пользование тестером максимально удобным.
Senit VC890D+ цифровой мультиметр
Мультиметр также часто называют «Мультитестером», потому что он предназначен для снятия довольно широкого спектра показателей: измерение постоянного и переменного напряжения, сопротивления и силы тока. Во многих мультиметрах также присутствует возможность измерения коэффициента усиления транзисторов и предусмотрен специальный режим для тестирования диодов, прозвонка цепи на короткое замыкание и т. Дорогие модели подобных измерительных устройств включают в себя и дополнительные функции: замера температуры с помощью щупа — термопары , индуктивности катушек, емкости конденсаторов. Учиться пользоваться мультиметром мы будем на примере бюджетного устройства китайского производства стоимостью в долларов «XLL», каким пользуюсь я. В комплект его поставки входит набор простеньких «Щупов» красный и черный провода на фото выше , при помощи которых и производятся измерения.
Как пользоваться мультиметром. Кнопка hold на мультиметре
Перевод статьи «Multimeter Tutorial» [1], популярно раскрывающей тему мультиметров — что это такое, для чего нужны, как работают и как ими пользоваться. Вы все еще не знаете, что такое мультиметр и что можно с ним делать? Тогда Вы попали в нужное место! Далее будет приведен обзор сути мультиметров, и в чем состоит их польза. Здесь не будет заумных научных рассуждений и не найдете скучных технических терминов. Вы просто научитесь пользоваться мультиметром, познакомитесь с органами его управления. Куда их нужно подключать?
МУЛЬТИМЕТР МОДЕЛИ DT Режим Peak Hold (фиксация пиковых данных) .. нажать кнопку HOLD для включения режима или его выключения.
Как пользоваться мультиметром
Удобен при поиске неисправностей бытовой техники, линий связи, шлейфов охранно-пожарной сигнализации. Позволяет легко измерить номинал резистора или конденсатора. Это очень удобно при поиске неисправности в шлейфе сигнализации.
Простой, но умелый мультиметр ELECALL EM15А

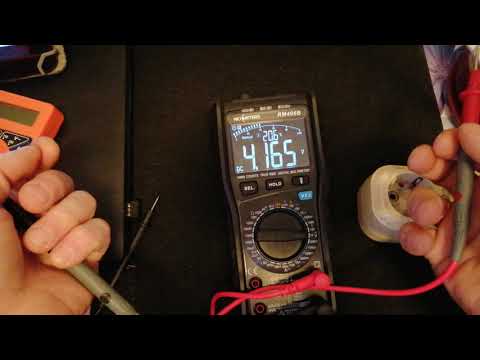

ВИДЕО ПО ТЕМЕ: Мультиметр. Как пользоваться мультиметром.
Наши первые шаги в освоении этого прибора будем производить на распостраненном китайском мультиметре DT Стоит он относительно недорого около 4 у. В ключение прибора осуществляется автоматически при установке переключателя в нужный предел измерений. Итак выясним что это за пределы:.
Серия MAS83 цифровых мультиметров Mastech являются малогабаритными измерительными приборами с 3,5-разрядным ЖК дисплеем и ручным выбором пределов измерений.
Мультиметр DT830L new
Цифровой мультиметр или в просторечии тестер — устройство весьма полезное для автомобилиста, а для меня как электронщика этот прибор и вовсе незаменим. Свой мультиметр я купил летом го года когда окончил й класс средней школы и с тех пор он служит мне верой и правдой уже много лет.
Полный размер DTA. Ясное дело что долго так продолжаться это не может и тут я решил кнопку эту отремонтировать. Полный размер Дата изготовления платы.
MAS830 Mastech мультиметр цифровой
В составе любого многофункционального тестера — мультиметра есть омметр. Омметр представляет собой измерительный прибор, с помощью которого можно измерить электрические сопротивление цепи, участка электронной схемы, определить номинальное сопротивление резистора. Также с помощью омметра можно проверить исправность большинства широко распространённых радиодеталей, таких как резисторы, диоды, катушки индуктивности, трансформаторы, плавкие предохранители.
Как пользоваться мультиметром?
Мультиметром называют электроизмерительный прибор, который включает в себя множество функций, таких как измерение токов, напряжений, сопротивлений и так далее.
В данной статье я бы хотел рассказать, как пользоваться мультиметром на примере MASTECH MS8264.
Включается и выключается он кнопкой ON/OFF. Кнопка LIGHT служит для включения подсветки дисплея. Теперь надо разобраться с четырьмя гнездами внизу. Черное гнездо — общее, оно же минус, в него при измерении щупами всегда вставляем черный щуп. Гнездо с подписью 10А — в него вставляем красный щуп при измерении токов на пределе 10А. Второе гнездо слева — в нем стоит щуп при измерении токов на пределах 2-200 мА, емкости, температуры, коэффициента усиления транзистора. Крайнее правое гнездо используем при измерении напряжений, сопротивлений, прозвонке диодов и цепей, а так же при измерении частоты. В первых двух гнездах щупы оставлять категорически не рекомендую, и позже поясню почему.
Теперь начнем проводить измерения. Для начала рассмотрим режим вольтметра на постоянном токе. Вольтметр подключают параллельно исследуемому участку цепи или источнику питания.
При параллельном подключении на всех ветвях, соединенных параллельно, напряжение одинаковое, поэтому на вольтметре и на измеряемой нагрузке тоже одинаковое напряжение.
Входное сопротивление между щупами высокое, что позволяет измерять напряжения, не внося погрешностей. Из-за высокого сопротивления вольтметра при последовательном соединении будет разрыв цепи.

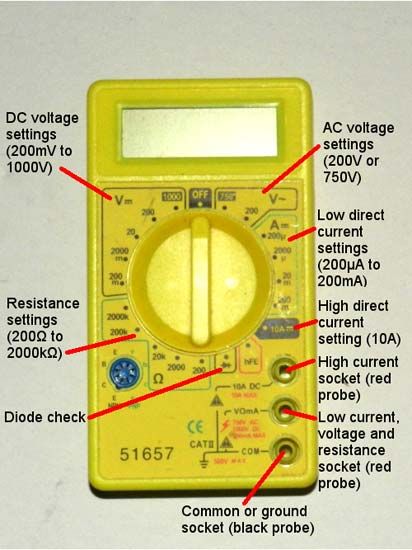

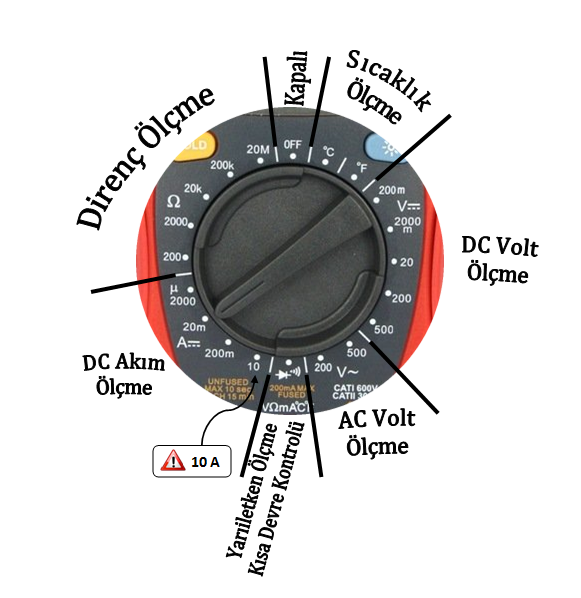

Для изменения режимов работы прибора используется круглый поворотный переключатель. На картинке показано, в каких положениях может находиться переключатель для режима измерения постоянного напряжения.
Цифры рядом с точками по лимбу — пределы измерения (а буква и значок около группы цифр, очевидно, показывают, к какому режиму работы относятся пределы), это значит, например, что на пределе 20 максимальное напряжение на щупах 20 В. Если превысить этот предел незначительно ( подать 20.3 В), то в старшем разряде загорится единица, что значит измеряемая величина выше, чем выставленный предел. Однако, если сильно превысить предел измерения, прибор может выйти из строя. Отсюда правило — если величина заранее неизвестна, сначала измеряем на самом высоком пределе. Кстати, всё сказанное сейчас про пределы относится не только к режиму измерения постоянных токов, но и ко всем другим режимам.
теперь щупы. Красный щуп в крайнем правом гнезде, черный в своём персональном, чёрном. Вольтметр подключается параллельно участку, на концах которого измеряем напряжение, входное сопротивление его достаточно велико. Попробуем измерить напряжение на аккумуляторе 6В. Ставим предел 20, так как на АКБ будет 6-7 В, в зависимости от разряженности.

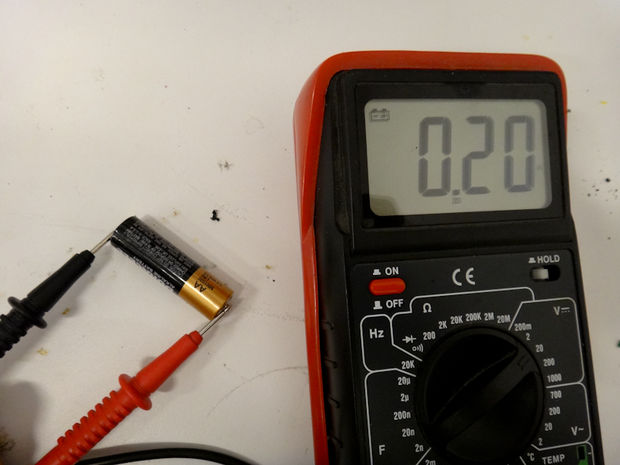

Под нагрузкой напряжение немного просело, АКБ уже износилась.
Ранее я говорил, что при измерении постоянных тока и напряжения черный проводник на «минус», красный на «плюс». Однако ничего страшного не случится, если изменить полярность, на экране появится знак минус перед показаниями и известит нас, что потенциал черного щупа выше потенциала красного.

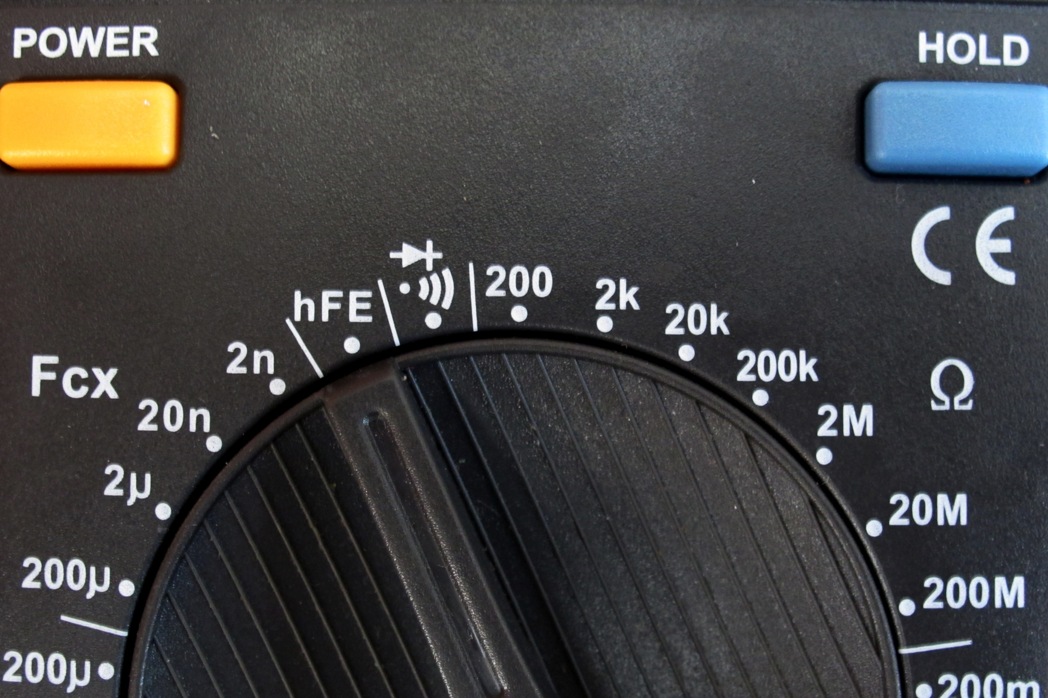

Теперь замечательная кнопочка HOLD. При её нажатии показания на дисплее замораживаются, перестают изменяться. Горит символ H на дисплее, показывая режим заморозки значений. Для выключения этого режима жмем HOLD еще раз. Кнопка HOLD действует во всех режимах измерения.
Будьте внимательны при использовании приборов с таким режимом! При случайном нажатии может сложиться ситуация, что на экране низкие значения напряжения, а на деле они смертельно высокие. Всегда проверяйте, не включен ли режим HOLD.
Теперь попробуем измерить переменное напряжение. Теперь эксперимент будет поопаснее — в качестве источника будем брать розетку. В ней переменное напряжение, действующее значение (эквивалентное по действию постоянному напряжению) которого 220В, а амплитудное около 310В (в корень из 2 раз больше действующего). Режим измерения показан на картинке
Предел выбираем 750, самый высокий.
Да, при работе с высоким напряжением старайтесь одну руку держать в кармане. Это защитит вас от прохождения разряда через сердце при несчастном случае. Конечно, это правило не должно идти в разрез со здравым смыслом и соображениями безопасности.
Следующий режим измерения частоты. Переключатель в положении 20 kHz. Сигнал 10 кГц синус.
Частотомер подключаем на выводы источника сигнала.
Хм, немного ошибся, ну и заявленная погрешность 1.5 — 2 % для этого режима. (В предыдущих измерениях я все результаты сравнивал с мультиметром DT838, полное совпадение всегда.)
Теперь измерим сопротивление резистора 1 кОм +/-5%. Мультиметр должен находиться в режиме омметра. Омметр как бы совмещает в себе вольтметр и амперметр. На деталь подается известное напряжение, и по току, проходящему через деталь и щупы определяется сопротивление измеряемой детали ( закон Ома ). Возможные положения переключателя для измерения сопротивлений, как всегда, на рисунке.
При измерении сопротивления элемент должен быть вынут из схемы ( на крайний случай можно измерять в обесточенной схеме). Щупы ставим на выводы прибора и смотрим сопротивление между ними. Если полярность имеет значение, то красный щуп — это плюс.Мы поставим предел 2k, то есть 2 кОм. Результат:
Кстати, на пределе 200 есть функция прозвонки, ( она обозначена символом, похожим на кучу скобочек), при коротком замыкании между щупами будет слышен писк.
Это помогает искать КЗ, не глядя на экран. При измерении низких сопротивлений имейте в виду, что щупы сами вносят погрешность, так как имеют сопротивление.
При измерении больших сопротивлений не стоит касаться щупов руками — наше тело тоже имеет сопротивление и внесет ошибку в результат измерения.

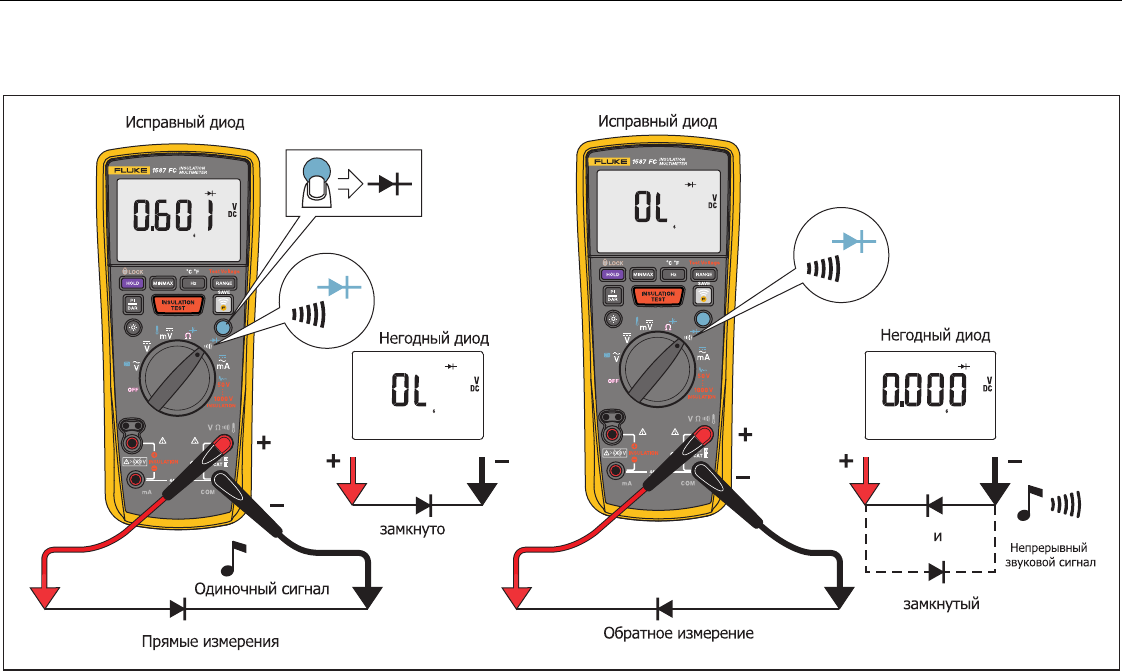

Режим прозвонки диодов. Помогает проверить исправность диода. На экране показывается падение напряжение на pn переходе в вольтах. При этом потенциал черного провода, как всегда ниже потенциала красного. Пример проверки исправного диода Д245. Прямое смещение, диод открыт, падение 0.481 В
Обратное смещение, диод закрыт, большое падение напряжения.
Рассмотрим режим амперметра. Наш прибор может измерять переменный и постоянный токи до 10 А. Амперметр включается последовательно в разрыв цепи.
Он имеет очень низкое входное сопротивление, поэтому его включение не влияет на схему. Никогда не включайте амперметр напрямую к источнику напряжения.
Это будет равносильно короткому замыканию. Что сгорит быстрее — источник или измерительный прибор — неважно. Главное — что-то сгорит. Особенно опасна данная ошибка с источниками типа аккумуляторов и тем более розетки. их ток короткого замыкания очень высок, он пойдет через мультиметр и может нанести вред измеряющему. Напомню, я рекомендовал не оставлять красный щуп в первом или втором гнезде. Это входы измерения тока, их сопротивления очень малы. Если вы случайно забудете вернуть щуп в разъем 4 при измерении напряжения, может произойти описанный выше эффект. Особенно надо быть осторожными тем, кто привык пользоваться тестерами, где отдельный разъем есть только для 10А, и почти всегда щуп в основном разъеме.
Теперь проведем измерение постоянного и переменного токов на пределе 10А. Щуп ставим в первое слева гнездо. Сначала ставим предел 10 А постоянного тока (та десятка, что ниже). Измерять будем ток в лампочке для фонарика, на которой написано 6В 0.28А. Источник АКБ 6В.
Красный щуп, как обычно, к плюсу, черный к минусу.
Результат:
.
Теперь, как обычно, опасный эксперимент. Ток в лампочке 220 В 60 Вт. Предварительно оценим результат. Напомню ТОК = МОЩНОСТЬ / НАПРЯЖЕНИЕ ) 60 / 220 = 0.27 (А) Результат:
Несколько первых секунд было чётко 0.27, потом спираль, видимо, прогрелась. Но всё равно, наш расчет верен.
Попробуем теперь рассчитать ток для резистора 1 кОм, подключенного к нашему аккумулятору. I = U/R 6.2 В / 1000 Ом = 6.2 мА. Теперь сверим с измерениями. Для измерения на миллиамперных пределах щуп ставим во второе слева гнездо. Итого
Опа, угадали…
Следующий на очереди режим измерения емкости конденсаторов.
В этом режиме ко входу прибора подключается измеряемый конденсатор напрямую. При измерении больших емкостей можно использовать щупы. Просто прикладываем их к выводам конденсатора и смотрим показания. Если измеряем емкость электролитического конденсатора, то соблюдаем полярность — красный +, чёрный -.
Для маленьких пределов щупы вносят свою емкость, поэтому мерить надо через многофункциональный разъем. Хотя мне привычнее и удобнее мерить через разъем. Вот так:
В опыте участвовал кондер 10 мкФ 25 В.
Теперь рассмотрим режим измерения коэффициента усиления транзистора h31, он же hFE.Это коэффициент усиления транзистора в схеме с общим эмиттером.Определяют как отношение тока коллектора к току базы. Мультиметр проводит измерения при напряжении коллектор-эмиттер равным 2,8В (фактически 2.58 В). Для измерения этого параметра переключатель ставим в режим hFE, а в переходник транзистор. где какая проводимость и распиновка указаны на разъеме. И тут вылезает минус по сравнению с мультиметрами типа моего DT838. В нашем переходнике последовательность выводов строгая коллектор-база эмиттер. Из-за этого транзистор типа КТ315 с распиновкой Э-К-б поставить не так просто. (В DT838 эта проблема решена — вход эмиттера выведен с двух сторон разъема-патрона.) В нашем опыте для измерения возьмем транзистор КТ368, его распиновка как раз то, что нужно.
По даташиту 50..300 должно быть. Измерение принято.
Последний режим, который мы не затронули — измерение температуры. Для этого в комплекте есть термопара, которая подключается через тот же универсальный разъём. При установке термопары необходимо смотреть на полярность, она указана на разъеме термопары и разъеме мультиметра. Для переключения в режим термометра переключатель поворачиваем к значку градусов Цельсия. В квартире жарко, показания мультиметра вполне правильные.
В заключение, напомню основные правила. Амперметр ставим последовательно в разрыв цепи, вольтметр параллельно. Подключать амперметр напрямую к источникам напряжения запрещено!
Теги:
- Мультиметр
- Mastech MS8264
Интересные функции мультиметра (и что они на самом деле делают)
Большинство людей знают о различных измерительных возможностях мультиметра .
Они в целом понимают, что можно измерять напряжения, токи, сопротивление, частоту и, в некоторых случаях, температуру.
Содержание
- Функции мультиметра
- Режим истинного среднеквадратичного значения
- Удержание мин./макс.0009 Заключение
Однако немногие люди полностью осознают возможности своего мультиметра и различные функции, которые им доступны при рассмотрении измерительного инструмента номер 1 в мире. Знаете ли вы, что существуют определенные функции, которые позволяют использовать мультиметр без помощи рук?
Знаете ли вы, что существует большая разница в точности, которую вы получите при измерении прямоугольных и чистых синусоидальных волн на некоторых мультиметрах?
Функции мультиметра
В этой статье я объясню различные функции клавиш , которые обычно используются в цифровом мультиметре . Что они делают и как их эффективно использовать, чтобы получить максимальную отдачу от вашего измерительного инструмента.
Режим истинного среднеквадратичного значения
Все мультиметры, способные измерять переменное напряжение и ток, могут обеспечивать возможность измерения среднеквадратичного значения. Однако не все мультиметры способны измерять ИСТИННЫЕ среднеквадратичные значения.
На самом деле существует такое большое различие, что производители мультиметров обычно указывают «ИСТИННОЕ среднеквадратичное значение» на упаковке или на самом мультиметре, чтобы показать потенциальным клиентам, на что способен их измерительный прибор.
Копнув глубже, давайте узнаем, почему существует такое различие и что оно на самом деле означает для вас.
Проще говоря, среднеквадратичное значение является эквивалентным значением постоянного тока формы сигнала переменного тока.
Многие мультиметры более высокой ценовой категории имеют функциональные возможности и возможности для измерения ИСТИННЫХ среднеквадратичных значений.
При попытке понять, как рассчитывается среднеквадратичное значение, следует обратить внимание на приведенное ниже описание.
При измерении напряжения или тока переменного тока ваш мультиметр выполняет вычисление, при котором извлекается квадратный корень из мгновенного значения. За этим следует усреднение этого значения по времени и возврат квадратного корня из этого среднего значения.
Это не слишком большая проблема, когда вы смотрите на чисто синусоидальные сигналы переменного тока. Ваше типичное измерение среднеквадратичного значения даст очень похожие результаты, будь то истинное среднеквадратичное значение или стандартное среднеквадратичное значение.
Разница в точности измерения возникает при измерении сигналов переменного тока и сигналов, которые не отображают и не создают чисто синусоидальный сигнал.
Области применения, в которых обнаруживаются несинусоидальные волны, включают в себя компьютеры, системы отопления, вентиляции и кондиционирования воздуха, полупроводниковые электронные устройства и приводы с регулируемой скоростью, и это лишь некоторые из них. Вы также обнаружите несинусоидальные волны при измерении сигналов нарастания и замедления различных трехфазных двигателей.
Измерение TRUE RMS гарантирует, что независимо от того, как выглядит реальная форма волны переменного тока (например, прямоугольная волна, треугольная волна или сигнал с гармоническими компонентами), вы всегда получите наиболее точные показания измерения.
Например, стандартный мультиметр среднеквадратичного значения может обеспечить показание, отличающееся на 10 % при измерении прямоугольного сигнала, в отличие от мультиметра TRUE RMS, точность измерения которого обычно составляет ± (0,5 % + 2 единицы отсчета) для частоты 50 Гц и до ± (2,0 % + 4 единицы отсчета) для частот в диапазоне от 1 кГц до 5 кГц.
Узнайте больше о цифрах и счетах здесь.
Если вы используете мультиметр в приложениях, требующих точных измерений переменного тока, вам идеально подойдет мультиметр TRUE RMS

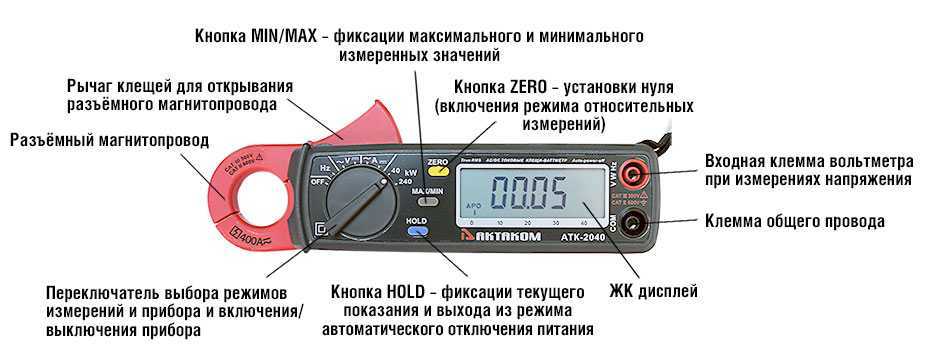

Удержание мин./макс. функция. Эта функция очень полезна при диагностике или устранении неполадок в рабочей/находящейся под напряжением цепи.
Как правило, это среда с высоким уровнем стресса, когда оператору необходимо очень внимательно следить за окружающей средой и он не может полностью сфокусироваться на ЖК-дисплее своего мультиметра.
Возможность применения удержания MIN/MAX дает оператору возможность сосредоточиться на захвате ряда непрерывных значений, которые помогают ему найти минимальное и максимальное значения, вместо того, чтобы сосредотачиваться на экране.
Эта функция очень удобна, когда вы хотите зафиксировать максимальный ток разгона двигателя, например, во время переходной фазы. Обычно это занимает пару миллисекунд.
С помощью этой функции вы сможете захватить максимум, при этом ваш глаз будет изо всех сил пытаться увидеть правильное значение.
Принцип работы этой функции довольно прост. Когда вы нажимаете кнопку удержания MIN/MAX, мультиметр запускает счетчик и записывает значения измерения выбранного параметра (напряжение, ток, сопротивление и т. д.).
Сравнивает текущее значение измерения с историческими МИНИМАЛЬНЫМИ и МАКСИМАЛЬНЫМИ значениями в базе данных. Когда встречается значение, которое ниже значения MIN, это значение заменяет значение MIN.
Как вы понимаете, наоборот.
Когда встречается значение выше, чем значение MAX, тогда максимальное значение заменяется.
Что действительно хорошо в этой функции, так это то, что вы можете измерять прерывистые значения и непрерывные значения в течение длительного периода времени. Он обеспечивает истинную гибкость независимо от вашей рабочей среды или среды измерения.
Следует также учитывать, что обычно вы можете изменить частоту дискретизации. Однако чем быстрее вы отбираете пробы, тем менее точным может стать ваше общее чтение.
Эти частоты дискретизации различаются от мультиметра к мультиметру, поэтому сверьтесь с техническим описанием, чтобы точно понять, насколько точность будет потеряна в зависимости от скорости дискретизации.
Как бы ни было типично для высококлассных мультиметров, частота дискретизации часто составляет от 100 миллисекунд до примерно 250 микросекунд.
Функция автоматического удержания
Функция автоматического удержания — еще одна функция мультиметра, потенциал которой не используется полностью.
В основном эта функция фиксирует текущие стабильные показания на экране и фиксирует это значение. Этот метод невероятно полезен для тех, кто измеряет электронные схемы, требующие очень точных измерений. Лучшие электронные мультиметры обычно имеют эту функцию, встроенную в них от производителей.
Предположим, вы хотите измерить сопротивление цепи усилителя. Показание может выйти как 2,456 Ом. Один из вариантов, и это то, что делает большинство людей, — это запомнить значение в уме и записать его по памяти.
Хотя это вариант, на самом деле это не обязательно, так как вы можете использовать функцию AutoHold, чтобы заморозить значение экрана.
Другое применение этого измерения — если вы хотите проверить напряжение или ток элемента при изменяющихся условиях, таких как температура. Функция автоматического удержания фиксирует каждое новое стабильное значение и фиксирует его на экране.
Очень важно отметить один момент, который часто указывается в технических описаниях мультиметров или руководствах пользователя, — функцию AutoHold никогда не следует использовать для проверки наличия или отсутствия питания в цепи.
Как правило, это не работает, когда сигнал цепи скачет или нестабилен.
Подробнее о безопасности мультиметра читайте в нашем руководстве здесь.
Режим REL
Режим REL фактически обнуляет показания мультиметра в любой измеряемой точке. Затем эта точка становится новой ОТНОСИТЕЛЬНОЙ точкой измерения для следующего измерения.
Хорошим примером этого может быть измерение падения напряжения, которое вы обнаружите в своем доме от распределительного щита электропитания и различных стенных розеток по всему дому.
Если вы измеряете, например, 230 В переменного тока и нажимаете кнопку REL. Что произойдет, так это то, что когда вы пойдете в другую точку измерения (например, настенную розетку) и измерите напряжение там, скажем, оно вернется как 224 В, ваш мультиметр даст показание 6 В, чтобы показать изменение (дельта) или относительное напряжение вашего текущего измерения для захвата измерения в режиме REL.
Кнопка ДИАПАЗОН
Эта кнопка очень полезна при использовании мультиметра с автоматическим выбором диапазона.
Эти мультиметры отличаются от мультиметров с ручным управлением тем, что измерительный инструмент автоматически выбирает диапазон, который вы должны измерять.
Это избавляет от необходимости не забывать устанавливать диапазон показаний для определенной точки, например, 20 В или 200 В, автоматический выбор диапазона сделает все это за вас, чтобы вы могли сосредоточиться на том, что вы измеряете, а не на том, какой диапазон измерения вы могли ожидать.
Однако есть определенные моменты и моменты времени, когда вы действительно хотите установить диапазон измерения самостоятельно. Кнопка RANGE позволяет сделать это вручную.
Есть несколько причин, по которым вам может понадобиться установить диапазон измерения самостоятельно.
- Ваш мультиметр будет записывать значения намного быстрее, чем при автоматическом выборе диапазона. Причина этого связана с тем, что мультиметру требуется некоторая полоса пропускания для определения правильного диапазона, прежде чем фактически снимать показания.
- Если вы знаете, что ожидаете определенное напряжение (например, в электронной схеме — обычно 5 В). Вы можете настроить мультиметр так, чтобы он обеспечивал большее или меньшее разрешение в зависимости от требуемой точности измерения.
Кнопка RANGE практически дает вам возможность перевести мультиметр с автоматическим выбором диапазона в режим ручного выбора диапазона для преимуществ, описанных выше.
Автодиапазон по сравнению с ручным диапазоном можно рассматривать как компромисс между скоростью измерения и простотой использования. Узнайте больше о мультиметрах в целом здесь.
Заключение
Как видите, в любимом в мире измерительном инструменте гораздо больше, чем кажется на первый взгляд. Если вы попрактикуетесь и будете использовать эти различные функции, вы поймете, насколько более продуктивным и приятным станет использование вашего мультиметра.
Будьте первым, кто получит эксклюзивный контент прямо на вашу электронную почту.
Обещаем не спамить. Вы можете отписаться в любое время.
Неверный адрес электронной почты

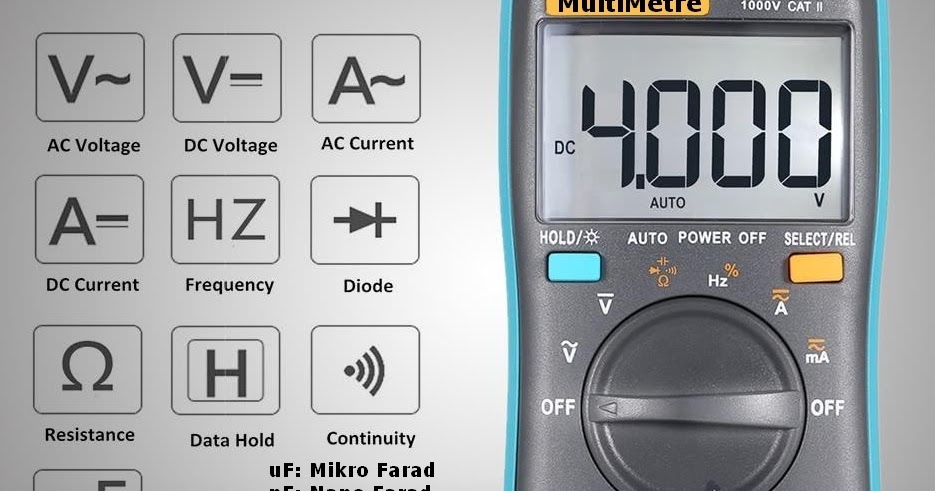

Символы мультиметра — что они означают? (ПОЛНОЕ РУКОВОДСТВО)
Вы новичок в тестировании электрооборудования с помощью мультиметра или значки и символы на мультиметре кажутся вам запутанными? Если ваш ответ на эти вопросы положительный, то мы рады, что вы пришли сюда, прежде чем продолжить.
Использование мультиметра, не зная, что означают его символы, не только делает практически невозможными процессы электрической диагностики. Это подвергает опасности сам мультиметр и даже вас.
Наш гид расскажет вам о значении каждого символа мультиметра, который вы можете встретить с течением времени, и без лишних слов, давайте углубимся в него.

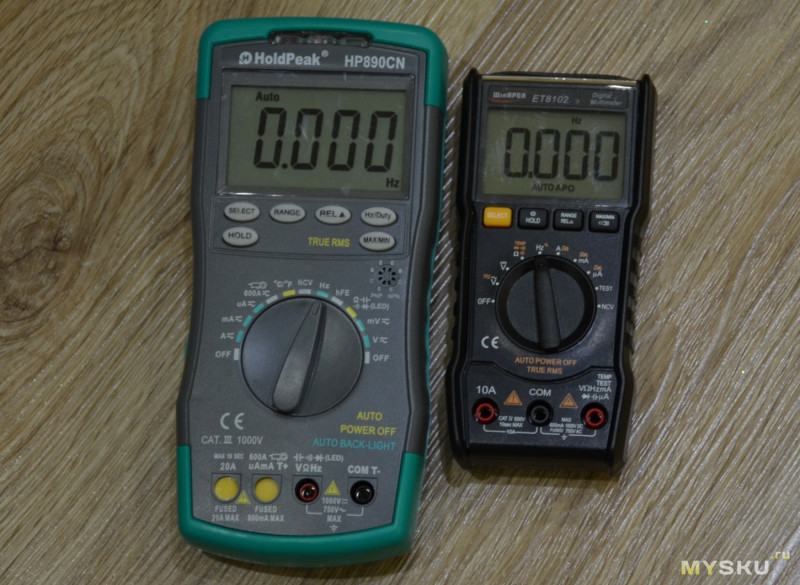

Символы мультиметра

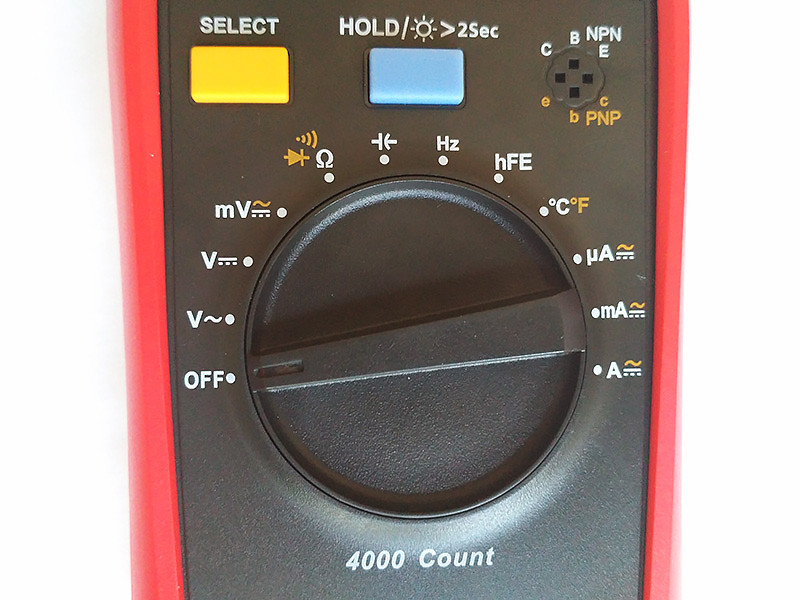

Номер 1: Кнопка удержания
Кнопка удержания просто используется для фиксации показаний мультиметра на экране. При нажатии ваши измерения остаются на экране мультиметра после того, как вы сняли щупы с тестируемого устройства.
Его удобно использовать, если вы работаете с очень точными измерениями, которые трудно запомнить, или когда вы не смотрите на мультиметр при измерении.
Номер 2: Кнопка MIN MAX
Как и в мультиметрах более высокого класса, функция Min Max помогает регистрировать минимальные и максимальные значения в пределах диапазона для отслеживания колебаний показаний или аномалий.
Вы задаете максимальное и минимальное значение показаний мультиметра, выполняете постоянное измерение, нажимаете кнопку MIN MAX и получаете звуковые сигналы при пересечении любого из пределов.
Номер 3: Диапазон (кнопка Lo/Hi)
Кнопка Range используется для переключения между различными диапазонами измерений. Обратите внимание, что мультиметры измеряют на разных уровнях, например, есть предел 200 В и предел 600 В для напряжения переменного тока. Кнопка Range используется для переключения между этими различными пределами диапазона для более точного и точного чтения.
Тем не менее, более современные счетчики оснащены функцией автоматического выбора диапазона, которая просто бойкотирует необходимость в этой кнопке.
Мультиметр сам определяет диапазон.
Номер 4: Функциональная кнопка
Функциональная кнопка используется для активации дополнительных опций на мультиметрах.
Эти опции обычно размещаются рядом с основными функциями, обозначаются другим цветом (например, желтым или красным) и обычно связаны с измерениями температуры и емкости.
Номер 5: Кнопка яркости
Кнопка яркости позволяет включать и выключать подсветку дисплея. Вы устанавливаете уровень яркости экрана для более удобного использования в помещении или на улице.
Номер 6: Auto-V LoZ
Настройка Auto-V позволяет мультиметрам автоматически определять тип измеряемого напряжения (напряжение переменного или постоянного тока) и выбирать соответствующий режим измерения и диапазон.
Loz служит для «низкого сопротивления» и определяет диапазон сопротивления (4–16 Ом), необходимый для работы функции Auto-V.
Номер 7: Выкл.
Это переключатель для простого включения или выключения мультиметра.
Номер 8: Напряжение переменного тока и сдвиг: Символы HerTz
«V~» — это специальная настройка напряжения переменного тока, которая обычно используется для измерения напряжения в диапазоне от 100 до 240 вольт переменного тока в домах и офисах. Обычно это происходит с двумя разными диапазонами; 200 В~ и 600 В~, а также может иметь маркировку «VAC».
Дополнительный значок «Гц» желтого цвета обозначает вторичную функцию «Сдвиг: Герц», используемую для измерения частоты переменного напряжения вашей цепи или оборудования.
Номер 9: Настройка напряжения постоянного тока
«В—» — это настройка, используемая для измерения напряжения постоянного тока, обычно от цепи или устройств, которые используют батареи.
Он также может иметь маркировку «VDC» и поставляться с шестью различными диапазонами; 2 м, 200 м, 2 В, 20 В, 200 В и 600 В в некоторых мультиметрах.
Номер 10: Символы милливольт переменного и постоянного тока
«мВ~» используется для измерения милливольт, которые представляют собой гораздо меньшие диапазоны переменного напряжения.
Если в тестируемом устройстве или цепи используется чрезвычайно низкое напряжение переменного тока, то этот параметр помогает мультиметру распознать это и дать вам более точные показания.
Желтый значок служит дополнительной функцией, используемой для переключения на установку милливольт постоянного тока. Отдельные символы милливольт переменного и постоянного тока обычно присутствуют, когда все диапазоны не указаны в обычных разделах напряжения переменного и постоянного тока.
Номер 11: Настройка сопротивления
Символ подковы или омеги на мультиметре обозначает Ом, который является единицей измерения сопротивления. Это поможет вам проверить непрерывность и удельное сопротивление между двумя точками в цепи.
Если непрерывности нет, мультиметр показывает «O.L», когда вы используете настройку сопротивления.
Номер 12: Режим непрерывности
Значок звуковой волны на мультиметрах, иногда в сочетании с символом сопротивления, представляет режим непрерывности, простой параметр, используемый для проверки электрического пути между двумя точками в цепи.
Если непрерывность есть, мультиметр издает звуковой сигнал, а если нет, то мультиметр молчит.
При соединении щупов мультиметра мультиметр издает звуковой сигнал и помогает проверить, работает ли настройка.
Номер 13: Символы проверки диодов и емкости
Стрелка вправо представляет настройку проверки диодов. Хотя для этого можно использовать настройку сопротивления, настройка проверки диода является наиболее точным режимом диагностики исправности диода.
Желтая отметка рядом с ней, которая выглядит как два рядом стоящих ТТ, является вторичной функцией, используемой для измерения емкости. Прежде чем продолжить, убедитесь, что через конденсатор, который вы хотите проверить, не протекает ток.
Номер 14: Переменный ток
Знак «A~» на значке мультиметра представляет настройку переменного тока, которая используется для измерения определенного количества переменного тока, потребляемого электрическим устройством или оборудованием.
Для этого мультиметр обычно используется с зажимной насадкой, расположенной вокруг провода.
Отпечаток «Гц» является вторичной функцией для измерения частоты переменного тока.
Номер 15: Постоянный ток
Параметр «А—» используется для измерения определенного количества постоянного тока, используемого электрическим устройством или оборудованием. Так же, как и при настройке переменного тока, мультиметр дополнительно используется с зажимной насадкой, расположенной вокруг провода.
Если вы никогда не измеряли постоянный ток, мы рекомендуем вам ознакомиться с нашим руководством по измерению силы постоянного тока.

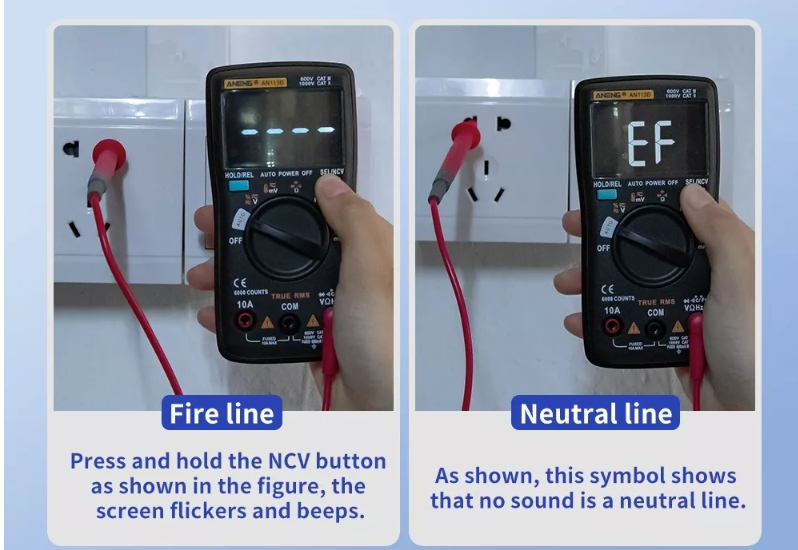

Номер 16: Предупреждение о напряжении
Предупреждение о напряжении (или иногда «V-Chek», как в некоторых мультиметрах Fluke) — это настройка, обычно используемая в мультиметрах более высокого класса, используемая для обнаружения наличия напряжения. Вы можете использовать его для одновременного измерения напряжения и непрерывности.
Номер 17: Порт гнезда тока
Порт гнезда, обозначенный буквой «A» и обычно обведенный красной линией, используется только тогда, когда вы хотите измерить значения тока, которые, как ожидается, превышают 200 миллиампер.
Вы всегда подключаете красный положительный щуп мультиметра к этому порту, чтобы избежать путаницы при следовании нашим руководствам по мультиметру.
Поскольку порт также иногда помечается как «10A Fused», вы также хотите всегда использовать этот порт, когда вы не уверены в величине тока, протекающего через цепь. Вы делаете это, чтобы избежать перегорания внутреннего предохранителя мультиметра.
Номер 18: Общий разъем
Разъем «COM» — это порт, к которому всегда подключается черный щуп мультиметра. «COM» представляет собой общий, а порт обычно имеет черную окантовку и используется для всех измерений мультиметра.
Номер 19: Разъем мАОм Порт
Главный разъем мультиметра используется для всех измерений, когда вы работаете с током ниже 200 миллиампер. Этот порт обычно помечен различными символами, поскольку он используется для всех измерений мультиметра, будь то миллиампер, напряжение переменного тока, напряжение постоянного тока, сопротивление или проверка диода, среди прочего.
Вы всегда подключаете красный щуп мультиметра к порту, и, как было сказано ранее, вы выбираете токовое гнездо порта только при измерении тока выше 200 мА.
Знание этих символов мультиметра поможет вам проводить точные и всесторонние тесты ваших цепей и устройств. Однако вам необходимо принять некоторые дополнительные меры безопасности, чтобы защитить себя и глюкометр от повреждений.
Меры безопасности мультиметра
Убедитесь, что щупы вашего мультиметра не повреждены в какой-либо форме, чтобы избежать коротких замыканий или утечки тока, так как это может повлиять на точность показаний.
Вы также проверяете все функции мультиметра и дополнительно убеждаетесь, что все световые и звуковые сигналы работают идеально.
Проверьте, не перегорел ли его внутренний предохранитель, всегда вставляйте щупы глубоко в соответствующие порты и, наконец, никогда не допускайте контакта двух щупов мультиметра во время электрического теста.

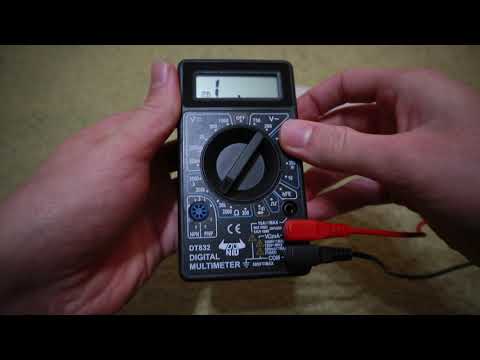

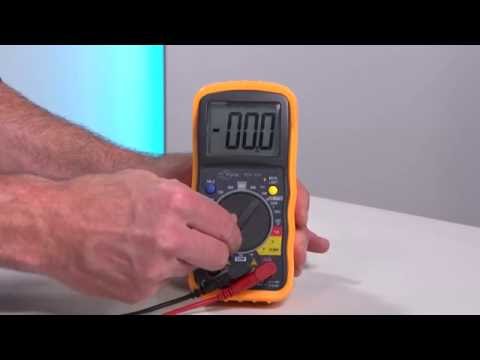

Видеоруководство
Вы также можете посмотреть наше видеоруководство по этой теме:
Заключение
Пользоваться мультиметром очень легко, а запомнить значение каждого из его символов намного проще, чем вы можете ожидать. Однако, помимо того, что вы просто знаете, что означают символы, вы должны понимать, когда использовать каждую настройку мультиметра, чтобы получить наиболее точные результаты.
Часто задаваемые вопросы
Что такое символ напряжения переменного тока?
Напряжение переменного тока обычно обозначается буквой «V» с волнистой чертой сверху, «V~» или «VAC». Милливольты, с другой стороны, представлены буквой «м», помещенной перед соответствующим символом (например, «мВ~»).
Что такое символ Ом на счетчике?
Ом, который используется для измерения сопротивления, обозначается знаком подковы или символом омега (Ω). Вы можете увидеть символ звуковой волны, расположенный рядом с ним, который используется для непрерывного режима.
