КОНДЕНСАТОР (электрический) | это… Что такое КОНДЕНСАТОР (электрический)?
КОНДЕНСАТОР (электрический)КОНДЕНСА́ТОР электрический (от лат.
сondensator, — тот, кто уплотняет, сгущает), устройство, предназначенное для получения нужных величин электрической емкости (см. ЕМКОСТНОЕ СОПРОТИВЛЕНИЕ) и способное накапливать (перераспределять) электрические заряды.
Электрический конденсатор состоит из двух (иногда более) подвижных или неподвижных проводящих электродов (обкладок), разделенных диэлектриком. Обкладки должны иметь такую геометрическую форму и быть так расположены друг относительно друга, чтобы созданное ими электрическое поле было сосредоточено в пространстве между ними. Как правило, расстояние между обкладками, равное толщине диэлектрика, мало по сравнению с линейными размерами обкладок. Поэтому электрическое поле, возникающее при подключении обкладок к источнику с напряжением U, практически полностью сосредоточено между обкладками. При этом частичные собственные емкости электрических обкладок пренебрежимо малы.
Разность потенциалов U между обкладками конденсатора прямо пропорциональна величине заряда Q, находящегося на каждой из них: Q=С.U
С — коэффициент, характеризующий конденсатор, называется электрической емкостью конденсатора или емкостью.
Численно емкость электрического конденсатора С равна величине заряда Q одной из обкладок при напряжении, равном 1 вольт:
В СИ единицей емкости является фарад (см. ФАРАД) — 1 Ф. Емкостью, равной одному фараду, обладает такой конденсатор, между пластинами которого возникает разность потенциалов, равная одному вольту, при заряде на каждой из пластин, равном одному кулону.
Параметры, конструкция и область применения конденсаторов определяются диэлектриком (см. ДИЭЛЕКТРИКИ), разделяющим его обкладки, поэтому основная классификация электрических конденсаторов проводится по типу диэлектрика. В зависимости от типа используемого диэлектрика конденсаторы могут быть воздушные, бумажные, слюдяные, керамические, электролитические и др.
По емкости различают конденсаторы постоянной емкости и конденсаторы переменной емкости. Конденсаторы переменной емкости и полупеременные изготовляются с механически и электрически управляемой емкостью. Изменение емкости в электрическом конденсаторе с механическим управлением достигается чаще всего изменением площади его обкладок или (реже) изменением зазора между обкладками. Простейший воздушный конденсатор переменной емкости состоит из двух изолированных систем металлических пластин, которые входят друг в друга при вращении рукоятки: одна группа (ротор) может перемещаться так, что ее пластины заходят в зазоры между пластинами другой группы (статора). Вдвигая и выдвигая одну систему пластин в другую можно изменить емкость конденсатора. Электрические конденсаторы переменной емкости с твердым диэлектриком (керамические, слюдяные, стеклянные, пленочные) в основном используются как полупеременные (подстрочные) с относительно небольшим изменением емкости. В настоящее время широко используются управляемые конденсаторы переменной емкости — варикапы ( см.
Емкость электрического конденсатора зависит от диэлектрический проницаемости диэлектрика, заполняющего конденсатор, и от формы и размеров его обкладок. По форме обкладок различают плоские, цилиндрические, сферические конденсаторы.
Плоский конденсатор представляет собой две плоские пластины, расстояние между которыми d мало по сравнению с их линейными размерами. Это позволяет пренебречь малыми областями неоднородности электрического поля у краев пластин и считать, что все поле однородно и сосредоточено между пластинами. Заряд конденсатора Q — это заряд положительно заряженной пластины.
Емкость плоского конденсатора С:
С= eeо S/d
S — площадь каждой обкладки или меньшей из них, d — расстояние между обкладками, eо— электрическая постоянная, e — относительная диэлектрическая проницаемость вещества, находящегося между обкладками. Заполнение пространства между пластинами диэлектриком увеличивает емкость в e раз.
Энергия, запасенная заряженным до постоянного напряжения U плоским электрическим конденсатором, равна:
W = CU2/2.
Наряду с плоским конденсатором часто используется плоский многопластинчатый конденсатор, содержащий n обкладок, соединенных параллельно.
Емкость цилиндрического конденсатора, обкладки которого представляют собой два коаксиальных полых цилиндра, вставленные друг в друга, и разделенных диэлектриком, равна:
С = 2peeoh¤ln(r2/r1),
где r2 и r1 — радиусы внешнего и внутреннего цилиндров, соответственно, а h — длина цилиндра. При этом не учитываются искажения однородности электрического поля у краев обкладок (краевой эффект), и потому эти расчеты дают несколько заниженные значения емкости C.
Емкость сферического конденсатора, представляющего собой вставленную одна в другую сферы, равна:
где r2 и r1 — радиусы внешней и внутренней сфер, соответственно.
Кроме емкости, электрический конденсатор обладает активным сопротивлением R и индуктивностью (см. ИНДУКТИВНОСТЬ) L. Как правило, электрические конденсаторы используют на частотах, значительно меньших резонансной, на которых его индуктивностью обычно пренебрегают. Активное сопротивление конденсатора зависит от удельного сопротивления диэлектрика, материала обкладок и выводов, формы и размера конденсатора, частоты и температуры. Зависимость реактивного сопротивления электрических конденсаторов от частоты используется в электрических фильтрах.
При подключении обкладок к источнику постоянного напряжения, конденсатор заряжается до напряжения источника. Ток, продолжающий течь через конденсатор после его зарядки, называется током утечки.
Конденсаторы характеризуются пробивным напряжением — разностью потенциалов между обкладками конденсатора, при котором происходит пробой — возникает электрический разряд через слой диэлектрика в конденсаторе. Пробивное напряжение зависит от формы обкладок, свойств диэлектрика и его толщины.
Пластины конденсатора притягиваются друг к другу. Сила притяжения между пластинами конденсатора называется пондемоторной силой и рассчитывается по формуле:
F = -Q2/2eeoS
Знак минус указывает, что пондемоторная сила является силой притяжения.
По применению различают электрические конденсаторы низкого напряжения низкой частоты (большая удельная емкость С), низкого напряжения высокой частоты (высокая С), высокого напряжения постоянного тока, высокого напряжения низкой и высокой частоты (высокая удельная реактивная мощность).
Увеличение емкости достигается параллельным соединением конденсаторов в батарею. При этом конденсаторы соединяются одноименно заряженными обкладками. При таком соединении сохраняющейся величиной на всех конденсаторах является разность потенциалов, а заряды суммируются.
Общая емкость батареи при параллельном соединении конденсаторов равна сумме емкостей отдельных конденсаторов: С = С1 + С2 + …+ Сn
При последовательном соединении конденсаторов результирующая емкость всегда меньше наименьшей емкости, используемой в батарее, и на каждый конденсатор приходится лишь часть разности потенциалов клемм батарей, что значительно снижает возможность пробоя конденсатора. При последовательном соединений конденсаторов соединяются их разноименные обкладки. При этом складываются величины, обратные емкостям и результирующая емкость определяется следующим образом:
1/С = (1/Сn).
Электрические конденсаторы применяются в электрических цепях (сосредоточенные емкости), электроэнергетике (компенсаторы реактивной мощности), импульсных генераторах напряжения, в измерительных целях (измерительные конденсаторы и емкостные датчики).
Конденсаторы — SparkFun Learn
Авторы: Джимблом
Избранное Любимый 84
Примечание : Информация на этой странице не является критической для понимания новичками в области электроники.
.. и к концу становится немного сложнее. Мы рекомендуем прочитать раздел «Как изготавливается конденсатор », остальные, вероятно, можно пропустить, если они вызывают у вас головную боль.
Как изготавливается конденсатор

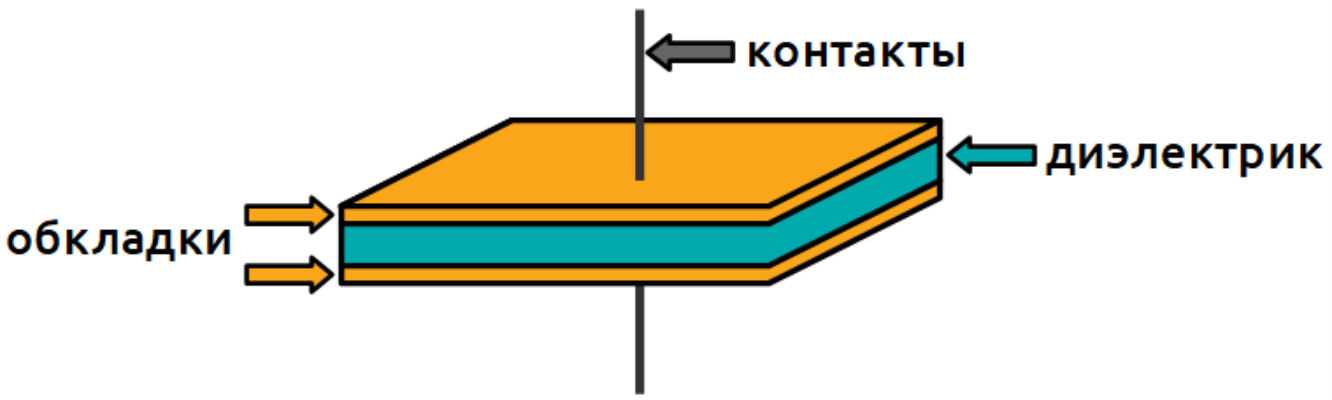

Схематичное обозначение конденсатора на самом деле очень похоже на способ его изготовления. Конденсатор состоит из двух металлических пластин и изоляционного материала, называемого диэлектриком . Металлические пластины расположены очень близко друг к другу, параллельно, но между ними находится диэлектрик, чтобы они не соприкасались.
Стандартный сэндвич-конденсатор: две металлические пластины, разделенные изолирующим диэлектриком.
Диэлектрик может быть изготовлен из любых изоляционных материалов: бумаги, стекла, резины, керамики, пластика или любого другого материала, препятствующего прохождению тока.
Пластины изготовлены из проводящего материала: алюминия, тантала, серебра или других металлов.
Каждый из них подключен к терминальному проводу, который в конечном итоге соединяется с остальной частью схемы.
Емкость конденсатора — сколько у него фарад — зависит от его конструкции. Для большей емкости требуется больший конденсатор. Пластины с большей площадью перекрытия обеспечивают большую емкость, а большее расстояние между пластинами означает меньшую емкость. Материал диэлектрика даже влияет на то, сколько фарад имеет колпачок. Полную емкость конденсатора можно рассчитать по уравнению:
Где ε r — относительная диэлектрическая проницаемость диэлектрика (постоянная величина, определяемая материалом диэлектрика), A — площадь, на которой пластины перекрывают друг друга, а d — расстояние между пластинами.
Как работает конденсатор
Электрический ток — это поток электрического заряда, который используется электрическими компонентами для освещения, вращения или других действий. Когда ток течет в конденсатор, заряды «застревают» на пластинах, потому что они не могут пройти через изолирующий диэлектрик.
Электроны — отрицательно заряженные частицы — всасываются в одну из пластин, и в целом она становится отрицательно заряженной. Большая масса отрицательных зарядов на одной пластине отталкивает заряды другой пластины, делая ее положительно заряженной.
Положительные и отрицательные заряды на каждой из этих пластин притягиваются друг к другу, потому что это то, что делают противоположные заряды. Но с диэлектриком, сидящим между ними, как бы они ни хотели соединиться, заряды навсегда застрянут на пластине (пока им некуда будет деться). Постоянные заряды на этих пластинах создают электрическое поле, влияющее на электрическую потенциальную энергию и напряжение. Когда заряды группируются на таком конденсаторе, колпачок накапливает электрическую энергию так же, как батарея может накапливать химическую энергию.
Зарядка и разрядка
Когда положительные и отрицательные заряды сливаются на пластинах конденсатора, конденсатор становится заряженным . Конденсатор может сохранять свое электрическое поле — удерживать свой заряд — потому что положительные и отрицательные заряды на каждой из пластин притягиваются друг к другу, но никогда не достигают друг друга.
В какой-то момент пластины конденсатора будут настолько заряжены, что просто не смогут принимать больше. На одной пластине достаточно отрицательных зарядов, чтобы они могли оттолкнуть любые другие, пытающиеся присоединиться. Вот где емкость (фарад) конденсатора вступает в игру, что говорит вам о максимальном количестве заряда, который может хранить крышка.
Если в цепи создается путь, который позволяет зарядам найти другой путь друг к другу, они покинут конденсатор, и он разрядится .
Например, в приведенной ниже схеме батарея может использоваться для создания электрического потенциала на конденсаторе. Это приведет к тому, что на каждой из пластин будут накапливаться одинаковые, но противоположные заряды, пока они не будут настолько заполнены, что будут отражать дальнейшее протекание тока. Светодиод, включенный последовательно с крышкой, может обеспечить путь для тока, а энергия, накопленная в конденсаторе, может использоваться для кратковременного освещения светодиода.
Расчет заряда, напряжения и силы тока
Емкость конденсатора — сколько у него фарад — говорит вам, сколько заряда он может хранить. Сколько заряда конденсатора в настоящее время хранит , зависит от разности потенциалов (напряжения) между его пластинами. Эту взаимосвязь между зарядом, емкостью и напряжением можно смоделировать с помощью следующего уравнения:
Заряд (Q), хранящийся в конденсаторе, является произведением его емкости (C) и приложенного к нему напряжения (V).
Емкость конденсатора всегда должна быть постоянной известной величиной. Таким образом, мы можем регулировать напряжение, чтобы увеличить или уменьшить заряд крышки. Большее напряжение означает больше заряда, меньше напряжения… меньше заряда.
Это уравнение также дает нам хороший способ определить стоимость одного фарада. Один фарад (Ф) — это способность хранить одну единицу энергии (кулон) на каждый вольт.
Вычисление тока
Мы можем развить уравнение заряда/напряжения/емкости еще на один шаг, чтобы выяснить, как емкость и напряжение влияют на ток, потому что ток – это
.
0007 ставка потока заряда. Суть отношения конденсатора к напряжению и току такова: величина тока через конденсатор зависит как от емкости, так и от того, насколько быстро повышается или падает напряжение. Если напряжение на конденсаторе быстро возрастает, через конденсатор индуцируется большой положительный ток. Более медленный рост напряжения на конденсаторе соответствует меньшему току через него. Если напряжение на конденсаторе постоянно и неизменно, то через него не будет проходить ток.
(Это уродливо и усложняет исчисление. Это не так уж и необходимо, пока вы не изучите анализ во временной области, проектирование фильтров и другие запутанные вещи, поэтому переходите к следующей странице, если вам это не нравится. уравнение.) Уравнение для расчета тока через конденсатор:
dV/dt часть этого уравнения является производной (причудливый способ сказать мгновенная скорость ) напряжения во времени, это эквивалентно высказыванию «как быстро повышается или понижается напряжение в данный момент».
Главный вывод из этого уравнения заключается в том, что если напряжение постоянное , производная равна нулю, что означает ток также равен нулю . Вот почему ток не может течь через конденсатор, поддерживающий постоянное постоянное напряжение.
Что такое конденсатор и как он работает?
В этом уроке мы узнаем, что такое конденсатор, как он работает, и рассмотрим несколько основных примеров его применения. Вы можете посмотреть следующее видео или прочитать письменный учебник ниже.
Обзор
Почти нет схемы, в которой не было бы конденсатора, и наряду с резисторами и катушками индуктивности они являются основными пассивными компонентами, которые мы используем в электронике.
Что такое конденсатор?
Конденсатор представляет собой устройство, способное накапливать энергию в виде электрического заряда. По сравнению с батареей того же размера конденсатор может хранить гораздо меньше энергии, примерно в 10 000 раз меньше, но достаточно полезен для очень многих схем.
Конструкция конденсатора
Конденсатор состоит из двух металлических пластин, разделенных изоляционным материалом, называемым диэлектриком. Пластины являются проводящими и обычно изготавливаются из алюминия, тантала или других металлов, в то время как диэлектрик может быть изготовлен из любого изоляционного материала, такого как бумага, стекло, керамика или что-либо, что препятствует протеканию тока.
Емкость конденсатора, измеряемая в фарадах, прямо пропорциональна площади поверхности двух пластин, а также диэлектрической проницаемости ε диэлектрика, при этом чем меньше расстояние между пластинами, тем больше емкость. При этом давайте теперь посмотрим, как работает конденсатор.
Как работает конденсатор
Во-первых, мы можем отметить, что металл обычно содержит равное количество положительно и отрицательно заряженных частиц, что означает, что он электрически нейтрален.
Если мы подключим источник питания или батарею к металлическим пластинам конденсатора, ток будет пытаться течь, или электроны с пластины, подключенной к положительному выводу батареи, начнут двигаться к пластине, подключенной к отрицательному выводу свинца аккумулятора.
Однако из-за диэлектрика между пластинами электроны не смогут пройти через конденсатор, поэтому они начнут накапливаться на пластине.
После того, как определенное количество электроники накопится на пластине, у батареи будет недостаточно энергии, чтобы подтолкнуть любую новую электронику к входу в пластину из-за отталкивания той электроники, которая уже есть.
В этот момент конденсатор фактически полностью заряжен. Первая пластина приобрела суммарный отрицательный заряд, а вторая пластина приобрела равный суммарный положительный заряд, создавая между ними электрическое поле с силой притяжения, которая удерживает заряд конденсатора.
Диэлектрик конденсатора Принцип работы
Давайте посмотрим, как диэлектрик может увеличить емкость конденсатора. Диэлектрик содержит полярные молекулы, что означает, что они могут менять свою ориентацию в зависимости от зарядов на двух пластинах. Таким образом, молекулы выравниваются с электрическим полем, позволяя большему количеству электронов притягиваться к отрицательной пластине и отталкивать больше электронов от положительной пластины.
Итак, когда он полностью заряжен, если мы вытащим аккумулятор, он будет удерживать электрический заряд в течение длительного времени, выступая в качестве накопителя энергии.
Теперь, если мы закоротим два конца конденсатора через нагрузку, через нагрузку начнет протекать ток. Накопленные электроны с первой пластины начнут двигаться ко второй пластине, пока обе пластины снова не станут электрически нейтральными.
Итак, это основной принцип работы конденсатора, а теперь давайте рассмотрим несколько примеров его применения.
Применение конденсаторов
Развязывающие (шунтирующие) конденсаторы
Типичным примером являются развязывающие конденсаторы или шунтирующие конденсаторы. Они часто используются вместе с интегральными схемами и размещаются между источником питания и землей ИС.
Их работа заключается в фильтрации любых помех в источнике питания, таких как пульсации напряжения, которые возникают, когда источник питания на очень короткий период времени падает напряжение или когда часть цепи переключается, вызывая колебания в источнике питания.
В момент падения напряжения конденсатор будет временно действовать как источник питания, минуя основной источник питания.
Преобразователь переменного тока в постоянный
Другим типичным примером применения являются конденсаторы, используемые в адаптерах постоянного тока. Для преобразования переменного напряжения в постоянное обычно используется диодный выпрямитель, но без помощи конденсаторов он не справится.
Выходной сигнал выпрямителя представляет собой сигнал. Таким образом, пока выходная мощность выпрямителя увеличивается, конденсатор заряжается, а пока выходная мощность выпрямителя снижается, конденсатор разряжается и, таким образом, сглаживает выход постоянного тока.
См.: Что такое триггер Шмитта и как он работает
Фильтрация сигналов
Фильтрация сигналов — еще один пример применения конденсаторов. Благодаря своему особому времени отклика они способны блокировать низкочастотные сигналы, пропуская при этом более высокие частоты.
