Экран на батарею отопления своими руками

О теплоотдаче

Батарея отопления, скрытая за изящным декоративным экраном, добавит положительных эмоций в нашу жизнь. Такая вещь может не только скрыть неприглядные старые конструкции, но и стать частью стилевого оформления помещения. Задумывая создать нечто грандиозное для радиаторов в своей квартире, стоит не забывать о сохранении теплоотдачи прибора.

Таблица теплоотдачи радиаторов отопления

Тепловая энергия состоит из двух частей:

• Лучистой. Выделяется потоками инфракрасного излучения от нагретой поверхности радиатора. Если он нагрет до 50°C, то доля такой энергии мала. При повышении температуры возрастает и мощность излучения.
• Конвективной. Тепло от батареи передается путем перемешивания горячего и холодного воздуха.

Декоративный экран на радиатор неизбежно перекроет доступ потокам двух энергий, следовательно, часть тепла в дом не поступит. При неудачных конструкциях в виде короба, горячий воздух будет частично скапливаться внутри без возможности выхода наружу. Процесс теплообмена нарушается, часть тепла просто перейдет в соседнее помещение. При упаковке радиатора в красивый короб теряется 3-7% теплоэнергии. Избежать полностью такого убытка невозможно, но есть вероятность его уменьшения.

Для этого нужно правильно подобрать конструкцию экрана.

Это важно! Установленный на радиатор экран несет ответственность за распространение инфракрасных потоков и распределение воздуха. Поэтому лицевая часть конструкции должна иметь множество отверстий.

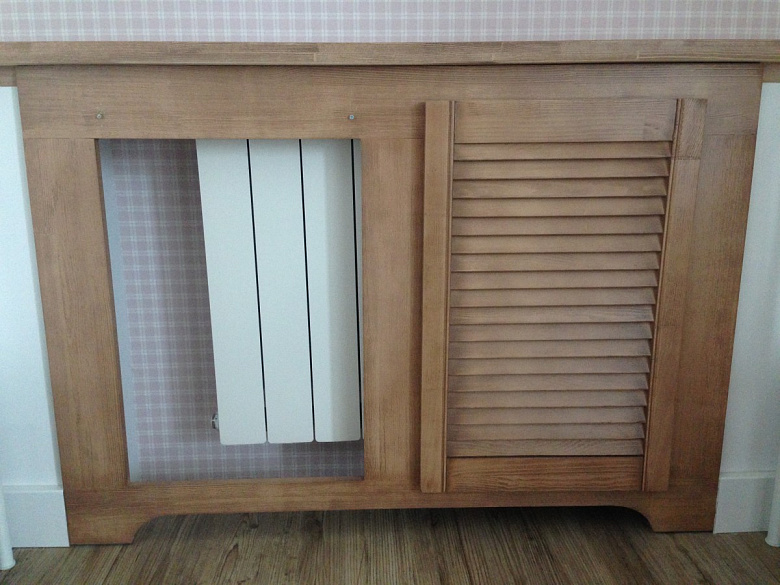

Деревянная решетка на батарею

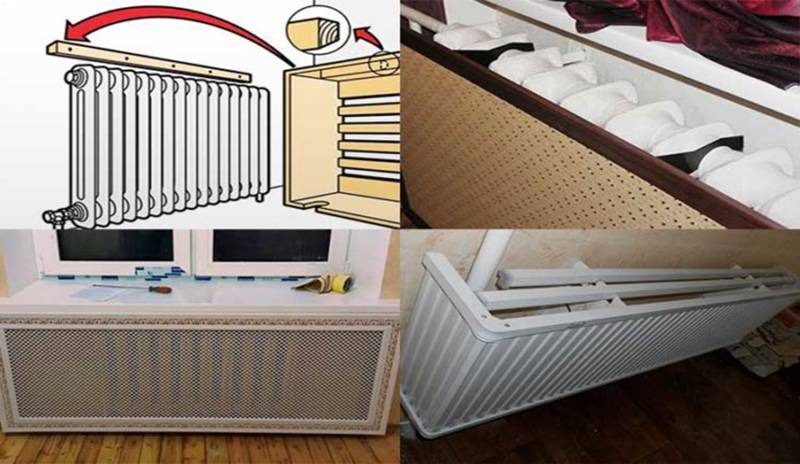

Виды экранов для радиатора

Современный строительный рынок предоставляет для выполнения своих задумок различные материалы и инструменты. Рассмотрим различные варианты.

Металлические экраны

Они имеют хорошую теплопроводность и доступную стоимость. Потери тепловой энергии составляют всего 3%. Для изготовления может подойти тонколистовой металл, покрытый сверху полимерной пленкой. В продаже есть различные оттенки такого покрытия. Но работать с металлом не так просто.

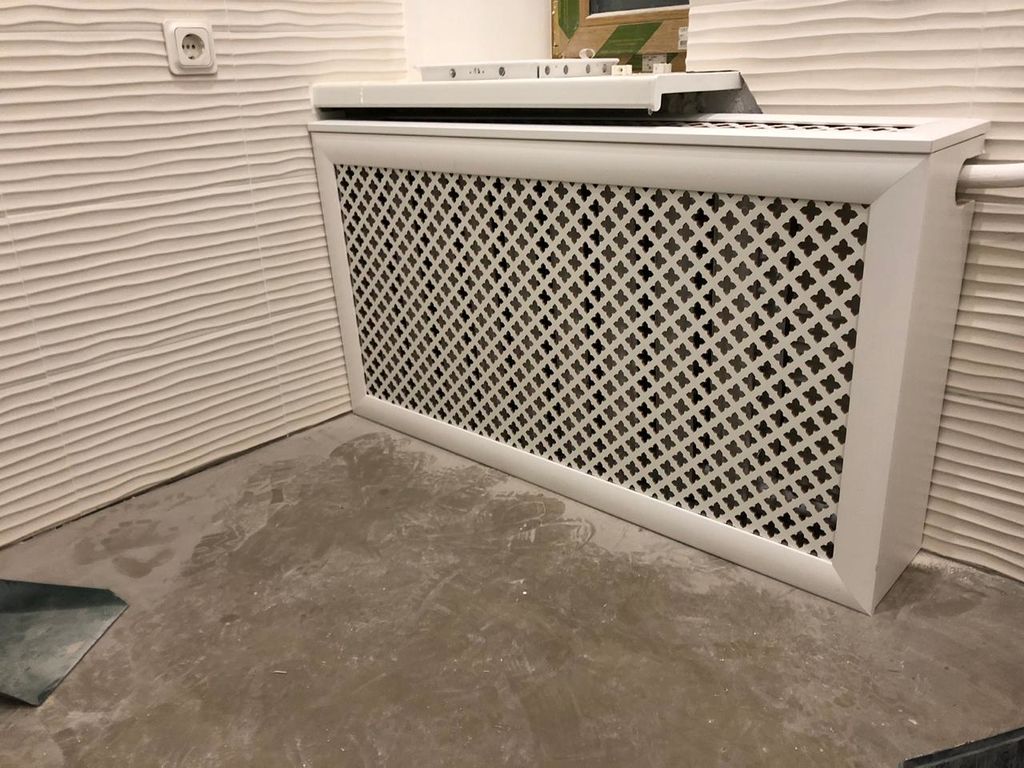

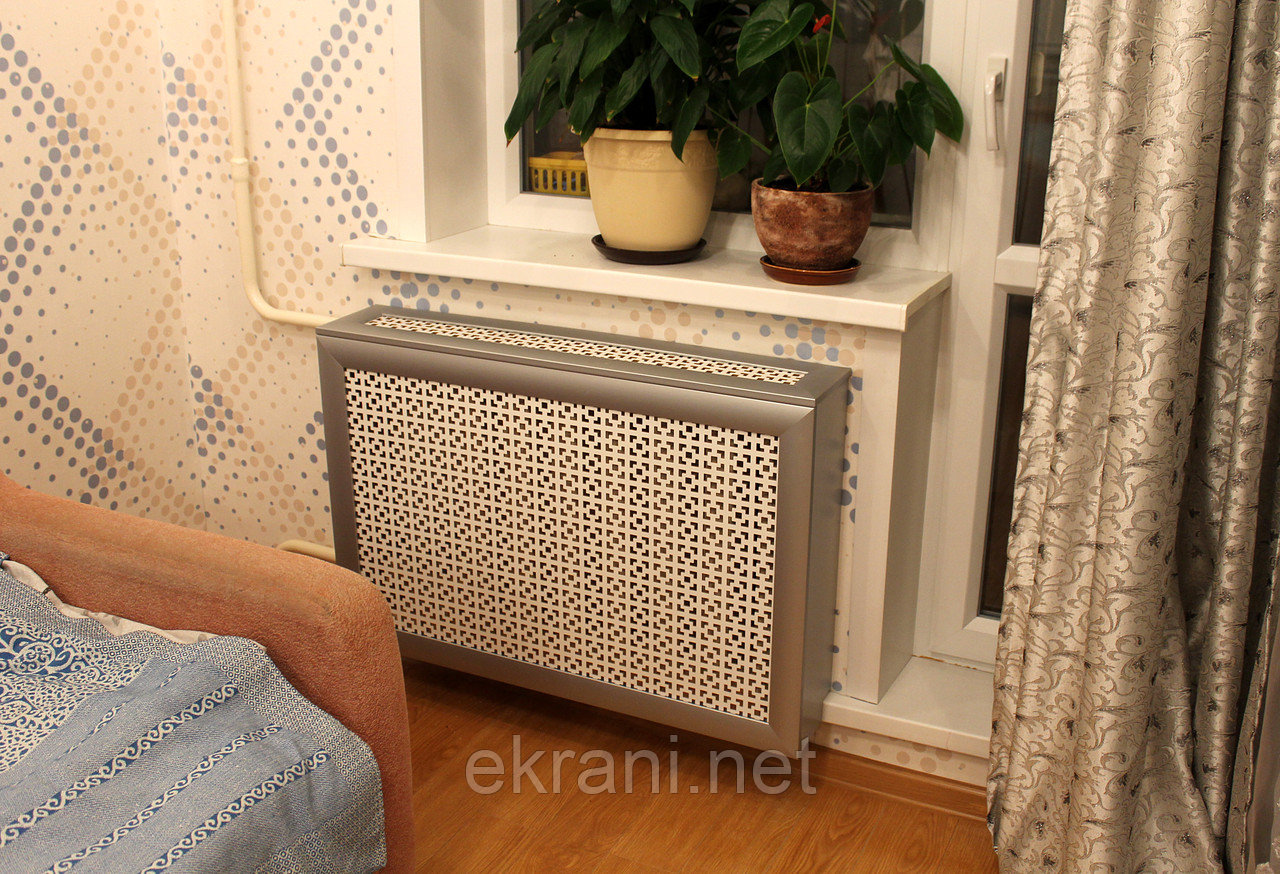

Металлический экран батареи отопления.

Деревянные экраны

Хороший, экологичный вариант. Фантазия исполнителя ничем не ограничена. Но для коробов и декоративных решеток подбирают хорошо просушенную древесину. Тогда природная структура материала и красота помогут выполнить эффектную модель. После изготовления экрана, его обязательно покрывают специальным составом. В противном случае возможно образование трещин и деформация. Требуется постоянный уход.

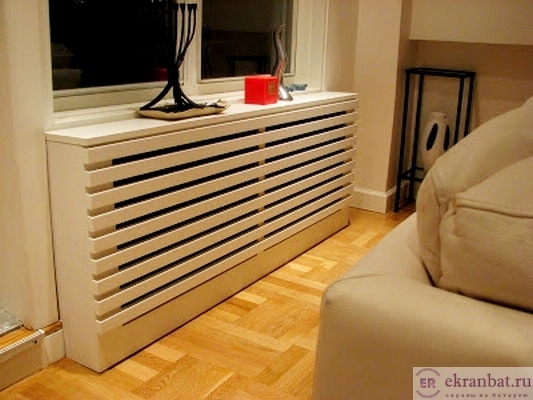

Деревянные декоративные экраны.

Пластиковые экраны

Данный материал плохо проводит тепло и может коробиться от воздействия горячих температур. Стоит пластик недорого и смотрится аккуратно. Но не нужно приобретать дешевые варианты, которые при нагревании начинают распространять химический запах и выделять вредные вещества.

Пластиковые экраны

Экраны из МДФ

Самый распространенный вариант для декорирования радиаторов отопления. Не так капризен в уходе как дерево, легко поддается обработке даже в домашних условиях. Материал отличается долговечностью и прочностью. А цена самая демократичная среди аналогов.

Экраны из МДФ

Разновидности устройства экранов

Главная деталь экрана — его лицевая часть в виде прямоугольника с отверстиями, которые обеспечивают доступ теплого воздуха в помещение.

Наличие верхней и боковых поверхностей часто диктует место установки радиатора.

Можно выделить три основных вида экрана по способу установки:

• плоская панель;
• экран с навесной частью;
• имитация тумбы или короб.

Плоский экран для батареи отопления

Плоские панели ставят, если батарея находится в нише. Радиатор, расположенный под подоконником, можно тоже украсить отдельной панелью и оформить его в едином стиле с интерьером помещения. Такой вариант выполняется и в виде фасада на ножках, который будет закрывать прибор на манер ширмы.

Навесную крышку монтируют на батареях, которые слегка выступают вперед. Состоит она обычно из двух поверхностей, располагающихся сверху и с лицевой части радиатора. Боковые его стороны остаются свободными.

Экран с навесной частью

Короб или имитация «а-ля тумба» полностью скрывают радиатор. Такой вариант создает дополнительную поверхность, на которой можно держать разные мелочи, ставить лампы.

Но здесь не стоит забывать о наличии множества отверстий для выхода теплого воздуха.

Короб на батарею отопления

Некоторые тонкости при изготовлении экрана

Перед тем как монтировать экран на батарею отопления своими руками, за ней требуется установить отражатель. Для этого можно использовать фольгу, предварительно обернув ею кусок фанеры. Такая конструкция отразит тепловые лучи и перенаправит их в помещение. Уровень теплоотдачи повышается.

Это важно! Дополнительно уменьшить потери тепла можно, если внутреннюю поверхность экрана покрасить в радикальный черный цвет. Благодаря чему наше изделие будет больше забирать тепла у радиатора и отдавать в окружающий воздух.

Создавая варианты экрана на радиатор самостоятельно, продумайте, как они будут сниматься и разбираться. Такая конструкция должна обеспечивать беспроблемный доступ к батарее на случай аварии или простой уборки. Существует еще ежегодный слив и заполнение системы отопления, когда возможны некоторые проблемы.

Деревянный экран для батареи своими руками

Пробуем сделать экран для радиатора самостоятельно

Экран-решетка

Несложный в исполнении экран на радиатор состоит из панели с деревянными решетками в раме. Располагаются рейки в любом направлении: горизонтально, вертикально, диагонально. Можно задумать и ячеистую решетку, для которой выполняется противоположная укладка реек. Угол, под которым находятся рейки, может быть не только прямым.

Экран решетка для батареи

Диагональное расположение реек на экране для батареи отопления.

Как вариант выполняют экран в виде жалюзи. Он будет напоминать традиционные ставни из дерева. Рейки в раме располагаются под углом к основанию. Выполняется это при помощи параллельных пропилов. Учитывая размеры рейки, выполняют два пропила ножовкой, а лишнее дерево между ними убирают узкой стамеской. Делают такие выемки под нужным углом и по количеству приготовленных реек.

Экран в виде жалюзи для радиатора

Сначала монтируют каркас по размеру радиатора. После этого на него крепят рейки. Только нужно обязательно пользоваться сухим материалом, чтобы во время эксплуатации он не рассохся и не покоробился. Все детали тщательно шлифуют, укрепляют клеем или саморезами, грунтуют и покрывают выбранным лаком или краской.

Экран-короб

Несложно сделать экран своими руками на радиатор отопления из материала МДФ. Для этого сбивают короб под имеющуюся батарею и обшивают его декоративной панелью. Можно приобрести различные варианты по цвету и форме отверстий. Или заказать выполнение рисунка по своему эскизу на специальном станке. Также можно сделать простые отверстия самостоятельно.

Экран короб из МДФ

Для работы могут потребоваться такие инструменты: дрель со сверлами и циркулярная пила, ножовка, мебельный степлер, отвертки.

Что касается материалов: выбираем плиту ДСП или МДФ, металлическую сетку, саморезы и шурупы для крепления, клей, две мебельных ножки.

Инструменты для работы

Выполняется работа по созданию экрана на радиатор в такой последовательности:

1. Снимаем размеры с батареи. К имеющейся ширине добавляем 7-10 см, к высоте — 3-5 см. Отмеряем нужные величины на подготовленной плите и вырезаем по полученным линиям циркулярной пилой. Получаем внешнюю сторону экрана.
2. Для глубины к верхней части короба добавляем 3-4 см, ширина нам известна. Вырезаем по тому же принципу. Теперь знаем размеры и боковых частей будущего изделия. Вырезаем и эти детали.
3. В лицевой части вырезаем нужные отверстия, предварительно расчертив их карандашом на плите. Узоры могут быть любой формы и зависят от фантазии и мастерства исполнителя.
4. С изнаночной стороны закрепляем тонкую металлическую сетку, прикрывающую все отверстия. Это можно выполнить с помощью саморезов или используя жидкие гвозди.
5. Соединяем все заготовки при помощи металлических уголков, располагая их внутри короба и используя для скрепления те же саморезы или шурупы.

Это важно! Если используются простые материалы, можно боковые поверхности короба обернуть обоями с клеящимся слоем под цвет лицевой панели. Деревянные детали лучше покрыть морилкой. Специалисты не советуют использовать при этом лаки и масляные краски.

Для устойчивости к нижней части экрана крепятся ножки.

Установка экранов на радиаторы отопления.

Конечно, эта инструкция достаточно схематична и объясняет не все моменты. Но основное направление работы понять можно. Остальное зависит от смелости и желания домашнего мастера.

Ошибки при изготовлении экрана для радиатора

Самостоятельное изготовление декоративного экрана на радиатор отопления имеет свои особенности. Их несоблюдение может привести к неправильной эксплуатации батареи, потере тепла и напрасной трате денег.

• Основная ошибка — малое количество отверстий в лицевой части экрана. Это приводит к передаче тепла в другие помещения.
• Неудачные варианты приводят к скоплению воздуху в верхней половине экрана, что нарушает оптимальный процесс конвекции.
• Неправильно выполненный и смонтированный металлический кожух может приводить к большим теплопотерям до 25%.

инструкция по сборке из гипсокартона

Вместо типовой батареи в комнате красуется вот такой предмет интерьера

В современные интерьеры, даже новые и красивые, радиаторы как-то не вписываются, поэтому эти технические узлы стараются аккуратно закрыть декоративными элементами. При этом очень важно, чтобы к батареям оставался доступ, который может понадобиться по разным причинам, будь то авария или простое перекрытие крана, для прекращения циркуляции теплоносителя. Прекрасное решение в этом случае – использовать короб для батареи отопления. Существует несколько разновидностей этих конструкций. Их вы можете соорудить своими руками или приобрести готовый вариант. Обо всем этом мы поговорим по ходу нашей статьи сегодня.

Содержание

1

Типы коробов под радиаторы

Накладная решетка из МДФ под подоконником

В первую очередь короба делятся по типу конструкции. Различают следующие варианты:

• Плоский короб – пример такого изделия показан на фото выше. Это не столько короб, сколько декоративная панель, которая может быть изготовлена из разных материалов. Устанавливается он на окошко, оставленное в инсталляции, собранной из гипсокартона, МДФ, деревянной вагонки и прочих материалов подобного типа.

Совет! Размер решетки подбирается так, чтобы он немного превосходил в ширину сам радиатор, по краям которого делаются вводные и выводные соединения и устанавливаются краны. То есть, таким образом, мы создаем доступ к этим техническим узлам.

• Как ни странно, но установка такого короба является самой сложной, так как она включает в себя еще и сборку инсталляции. Об этом мы подробно поговорим во второй части статьи – приведем пошаговую инструкцию, разберем тонкости монтажа и дадим полезные советы. Исключения составляют только ситуации, когда батарея изначально устанавливается в нише стены, например, под подоконником.

Закрытый короб из дерева

• Другой вариант называется закрытым. В зависимости от того как подключен радиатор, он может включать в себя боковые части, иметь в них отверстия под трубы, или быть лишенным их полностью.
• Продаются такие короба как цельные изделия. На рынке их представлено огромное количество – варианты различаются по форме и дизайну, поэтому подобрать лучший короб под конкретный интерьер не составляет большого труда.

Навесной короб закрытого типа

• Габариты и форма изделий также будут отличаться от модели к модели. То же самое касается принципа крепления такого короба. На фотографии выше показан компактный вариант подвесного типа. Его передняя панель может аккуратно сниматься, что позволит добраться как до самой батареи, так и до крепежной системы, удерживающей все изделие на стене – очень удобно и практично.
• Напольные короба также крепятся к стенам при помощи механического крепежа, но они имеют дополнительную опору, что в некоторой степени облегчает процесс установки. Выглядят они более массивно и солидно, и если подвесные варианты лучше подойдут для типовых комнат, кои встречаются в наших квартирах, то эти прекрасно впишутся в интерьер дома, с высокими потолками и просторными комнатами. Этому также способствует то, что водяные трубы часто подходят к батарее из пола, либо выходят прямо из стен в местах их установки. То есть, короб полностью скроет все коммуникации.
• В многоквартирных домах, где в комнаты заходят стояки, так сделать не получится, поэтому приходится подбирать наиболее аккуратный вариант.

Разные системы доступа  к радиаторам отопления

Каждый тип короба подразумевает свой способ доступа к батареям. Этот момент тоже следует обязательно учесть до установки. Варианты могут быть следующими:

• Как уже говорилось ранее, радиаторные решетки ставятся в отверстия в инсталляциях, либо прикрывают ниши в стенах. В зависимости от формы изделия, будет отличаться и его крепление. Пластиковые варианты имеют монтажное основание и декоративный наличник по периметру решетки.
  Это позволяет вставить их в отверстие определенного размера и формы, не используя никакого крепежа. Когда это потребуется, они просто вытаскиваются, открывая радиатор.
• На фото выше (левый снимок) показана открывающаяся модель на петлях. Стоить такая решетка будет несколько дороже за счет усложненной конструкции, но пользоваться ей намного удобнее прочих накладок. От полного открытия дверцы защищают ограничители, которые можно убрать. При необходимости проведения технических работ, дверь может быть убрана полностью.

Панель приклеена к инсталляции

• Модели из дерева и МДФ в большинстве своем устроены как обычная накладка, не имеющая никаких монтажных приспособлений. Их сажают на клей. Такой вариант установки выполнить очень просто, но впоследствии это выливается в определенные сложности. Представьте себе, что нужно перекрыть кран. Вы отрываете решетку (при этом вполне возможно повредить отделку стены), делаете все, что необходимо, и хотите снова ее приклеить. Но не все так просто, так как на оборотной стороне изделия и на самой инсталляции остался старый засохший клей, который не даст плотно состыковать детали.
• В результате эти остатки потребуется счистить, что долго, а иногда и вовсе оказывается невозможным. Поэтому встраиваемый вариант мы считаем более предпочтительным.

Двухсторонняя складная радиаторная решетка

• Если говорить о закрытых коробах, то и тут вариантов доступа к батареям очень много. Более того, такие изделия можно полностью убрать в кратчайшие сроки, и вернуть потом обратно, что даст полную свободу мастерам, выполняющим ремонт системы отопления.
• На фотографии выше показана откидная модель. Не самое, на наш взгляд, удачно решение, так как решетки, составляющие лицевую сторону,будут болтаться и раскачиваться, не имея дополнительных креплений.

Всю красоту портят трубы, идущие к стояку отопления

Цены на радиаторные решетки

Решетка на радиатор

Материалы изготовления

Делают радиаторные короба из разных материалов. Давайте разберем преимущества и недостатки наиболее популярных решений:

Достаточно грубый металлический короб

• Металл – взглянув на фото, многие, наверное, уже поморщились, ведь решение не очень привлекательное на вид. Да и зачем закрывать металлическую батарею, такой же металлической коробкой? Красоты это не добавляет! Дело в том, что функция короба состоит не только в украшении комнаты. Он также устанавливается и для защиты – некоторые радиаторы настолько горячие, что об них можно реально обжечься. А вот такой короб убережет от неприятностей. К тому же он обладает высокой теплопроводностью, что уменьшает теплопотери и способствует более равномерному распределению тепла в помещении. Он очень прочный и в отличие от тех же плетеных вариантов никак не повредится от случайного удара. Короба не боятся перепадов температур и влажности, они долго служат и стоят недорого, если сравнивать с закрытыми моделями из дерева.

Натуральное дерево всегда в цене

• Древесина, в отличие от предыдущего варианты, выглядит благородно и может быть подобрана под любой стиль интерьера. У покупателя всегда есть выбор по породе дерева, от чего будет меняться природный рисунок материала и его эксплуатационные характеристики, по типу его обработки – лакированное оно, брашированное, покрашенное, покрытое маслами и так далее. При этом если материал прошел все стадии обработки, он прекрасно переносит изменение температур. Он экологически чистый и безопасный для человека,не вызывает аллергических реакций и приятен при тактильном контакте.
• Из недостатков можно отметить высокую цену и непереносимость повышенной влажности, хотя это касается далеко не всех пород. Например, лиственнице на влагу все равно, ее можно хоть опустить в воду на долгое время – она от этого будет становиться только крепче. Другой недостаток – это сниженная теплопроводность, поэтому так важно, чтобы в конструкции изделия были предусмотрены правильно расположенные конвекционные отверстия. Их размер также имеет значение, поэтому отдаем предпочтение более крупным.

Фрезерованная решетка из МДФ

• Следующей группой популярных материалов являются МДФ, ДВП и гипсокартон. Их мы объединили вместе по той причине, что они прекрасно подходят для фрезерования. Пример подобной решетки показан на фотографии выше. Суть ее состоит в том, что в цельной панели прорезаются различные фигуры, которые могут быт абсолютно разной сложности, начиная от простых отверстий, и заканчивая сложными филигранными узорами любого формата.
• Смотрятся фрезерованные панели очень красиво и за счет своего рисунка могут подходить под тот или иной тип интерьера. Если говорить о теплопроводности, то она тоже довольно низкая, но за счет большого количества отверстий потоки теплого воздуха от радиатора проходят практически беспрепятственно.
• Также объединяют эти материалы и некоторые их свойства. Для всех троих не желательно воздействие влаги. Совместно с перепадами температур такие условия могут привести к быстрой порче коробов.

Видео – Короба для батарей из гипсокартона

Цены на гипсокартон и листовые материалы

Гипсокартон и листовые материалы

Пластиковая радиаторная решетка

• Перед вами самый бюджетный вариант радиаторной решетки. Представляет он собой набор наклоненных планок, закрепленных на раме. Подробнее о конструкции мы писали выше.
• Тепло пластик также передает плохо, поэтому при установке нужно быть готовым к снижению эффективности работы батарей. Однако их можно смело применять в тех помещениях, где прочие модели могли бы пострадать от воды и пара. Это ванные комнаты и прочее.

Стеклянная панель для радиатора

• И последний, так сказать, экзотический вариант – стекло. Смотрятся такие короба очень эффектно и подходят стилистически ко многим современным интерьерам. У них неплохая теплопроводность (лучше, чем у дерева), но с точки зрения практичности они явно не дотягивают до норм безопасности. Стекло – материал хрупкий и ненадежный и его случайно можно вполне разбить. В нем не делается конвекционных отверстий, так как это еще сильнее снизит прочность такой защиты, поэтому воздух может циркулировать только через пропуски сверху и снизу от панели.

Решать, какой короб покупать, только вам. Мы дали вам информацию, а дальнейшее вы определите сами. Поэтому, не затягивая более, переходим к сборке и установке короба под радиатор.

Подобная информация об изготовлении короба из гипсокартона в нашей специальной статье! Все о видах гипсокартона, достоинствах и недостатках защитного короба, комплектующих для гипсокартона. Пошаговая инструкция изготовления каркаса!

Как собрать инсталляцию и установить в нее короб

Как мы и обещали ранее, во второй части статьи приводим вам подробное руководство, как самому собрать короб для радиатора. В качестве примера мы разберем инсталляцию из гипсокартона.

Инструменты и материалы для работы

Начнем мы с подготовки для работы всего необходимого:

Таблица 1. Инструменты для работы.

Инструмент, фото:	Описание:
Шуруповерт	Основным инструментом при работе с гипсокартоном будет шуруповерт. Его мы будем использовать при сборке каркаса и прикручивании листов. Сам инструмент должен быть достаточно мощным, с высокими оборотами. Сила затягивания нам не важна, так как все саморезы будут короткими. В комплект также приобретается несколько крестовых бит.
Перфоратор	Также при установке каркаса понадобится и перфоратор, хотя не во всех случаях. Им мы будем насверливать отверстия в полу и стенах, чтобы прикрепить к ним направляющий профиль или брус. К нему также потребуется купить бур на 6 мм по бетону. Интересно знать! Не пригодится перфоратор тогда, когда работа происходит в деревянном доме, и ко всем поверхностям мы можем вязаться напрямую через саморезы.
Ножницы по металлу	Они потребуются только в том случае, если каркас будет собираться из металлического профиля. О назначении, мы думаем, вы догадались.
Пузырьковый уровень	Чтобы наша инсталляция выглядела красиво, нам потребуется выставить ее строго по уровню, хотя данное утверждение верно не всегда. В некоторых ситуациях мы будет вынуждены равняться на фактическое положение подоконника. Об этом подробнее мы поговорим далее. Помимо пузырькового уровня пригодится также отвес или лазерный осепостроитель.
Измерительная рулетка	Для того чтобы решетка четко встала на свое посадочное место, необходимо все отступы делать строго по рулетке, чтобы избежать даже небольших погрешностей. Добавляем сюда маркер и карандаш, которыми будем ставить все отметки на профилях и брусьях.
Канцелярский нож	Резка гипсокартона по прямой линии выполняется канцелярским ножом. Также он потребуется при подработке краев материала и некоторых попутных процессах. Так как под отверстие гипсокартон будет резаться и фигурно, то в дополнение к ножу нужно будет взять ножовку.

Из дополнительных приспособлений отметим следующие:

• Молоток – для забивания дюбелей в отверстия в бетоне;
• Рашпиль для гипсокартона – им удобно подрабатывать срезанные края материала;
• Угловой рубанок по гипсокартону – он используется для создания фаски на стыках доборных листов;
• Просекатель – очень удобный инструмент для сборки металлических каркасов. Используется он только при соединении определенного типа профилей. Также он будет полезен при создании системы упора конструкции.

Просекатель поможет соединить металл без использования дополнительного крепежа

Цены на просекатель для соединения металлического профиля

Просекатель для соединения металлического профиля

Материалы мы будем использовать следующие:

Таблица 2. Материалы для работы.

Название материала, фото:	Назначение:
Гипсокартонные листы	Уже понятно, что обшивать нашу инсталляцию мы будем гипсокартоном. Осталось только правильно подобрать его вид. Во-первых, он должен быть стеновым – иметь 12 мм в толщину. Во-вторых, согласно назначению помещения подбираем тип материала. • Серый – для сухих помещений; • Зеленый – влагостойкий; • Розовый – огнеупорный.
Материал для каркаса	На примере далее мы разберем сборку каркаса из металлического профиля, хотя можно применять и деревянный брус. Принцип сборки особо отличаться не будет – вся разница только в соединении деталей между собой. Оцинкованный металл для каркаса предпочтительней, так как он не деформируется со временем, имеет ровную геометрию, невосприимчив к влаге.
Саморезы	В работе нам потребуется несколько видов саморезов: • По металлу, как на фото слева. На них крепится сам гипсокартон к профилям. • По дереву – используем, если каркас деревянный, а также для привязки его к основаниям в деревянном доме. • Саморезы «клопы» -коротыши, применяемые для соединения профилей. Совет! В качестве замены последнего пункта можно применять саморезы с прессшайбой, но работать с ними не так удобно.
Дюбель-шурупы	Этот крепеж нужен для привязки направляющий профилей и брусков к бетонным стенам и полу. Если крепиться будете к потолку (вместо инсталляции решили поставить фальшь стену), то вместо них нужно применять металлические анкер-клинья.
Одноуровневый соединитель	Если каркас будет делаться из потолочного профиля, что вполне реально, то для перпендикулярного соединения перемычек можно применять вот такие соединители, которые на строительном жаргоне называются «крабами». Они обеспечивают качественную связку, без изменения геометрии плоскости каркаса.

Те инструменты и материалы, что требуются для отделки гипсокартона, мы по понятным причинам в список не включили, так как это совершенно другая тема. Наша задача – только монтаж.

Установка каркаса

Сразу поясним, что каркас такого типа подойдет не только под гипсокартон. На него можно закрепить любой обшивочный материал, например, вагонку или МДФ. Единственно, для них не потребуется перемычек. Сложность и габариты каркаса будут зависеть от вашей задумки и формы места фактической установки. Вы можете собрать небольшой короб только вокруг батареи, растянуть его по всей стене, или вообще соорудить полную фальшь стену. Тут выбор за вами. При этом принцип монтажа совершенно не поменяется – конструкции лишь предполагают внесение тех изменений, которые позволят укрепить конструкцию надежно.

Короб из гипсокартона для маскировки радиаторов

В нашем примере мы возьмем первый вариант, как наиболее вероятный.

Шаг 1. Разметка стен и пола.

Размечаем стены и пол

• Итак, батарея, которую мы будем обшивать, находится неподалеку от угла комнаты, поэтому есть резон коробу примкнуть к смежной стене – не оставлять же маленький кусочек, в котором ни уборку не сделать нормально, с плинтусами придется изгаляться, и будет очень сложно прикручивать гипсокартон.
• Берем рулетку и замеряем расстояние от пола до верхней точки радиатора. Добавляем к результату 10-15 см и получаем высоту нашего короба. Прямо в углу отмечаем ее карандашом на двух смежных стенах и делаем разметку в стороны по уровню.
• Затем определяемся с глубиной и шириной короба. Для глубины нам нужно определить самую выступающую точку на радиаторе – обычно это краны регуляторы на подачу и обратку. При помощи уровня проецируем эту точку на пол. Замеряем расстояние от стены и прибавляем к нему еще три см – именно на столько должна отстоять от радиатора внутренняя стенка гипсокартона.
• По ширине особенных рекомендаций нет. Ориентируемся на геометрические пропорции и, естественно, убеждаемся, что все необходимые части коммуникаций останутся закрытыми.
• Отступаем от угла все полученные нами значения (это можно сделать как вверху, так и внизу короба), и переносим уровнем метки на противоположный край.

Шаг 2. Крепление направляющего профиля.

Крепим направляющий профиль

Цены на популярные модели перфораторов

Перфораторы

• Затем по всем размеченным меткам нужно закрепить направляющий профиль. Мы будем использовать потолочный ПНП 27*28. Сначала он нарезается на части нужного размера, потом прикладывается к основанию и просверливается вместе с ним на глубину, достаточную для посадки дюбеля – для этих целей покупается вариант 6*40.
• Далее вставляем пластиковый дюбель со шляпкой в профиль и погружаем конструкцию в отверстия. В дюбеля закручивается комплектный шуруп – крепеж расклинивается в основании и надежно держит деталь.

Шаг 3. Внешние стойки и перекладины.

Устанавливаем стойку и прикрепляем перекладину

• Устанавливаем угловую стойку и прикрепляем к ней горизонтальную перекладину – так мы формируем внешний контур короба. Этот элемент можно изготовить как из отдельных деталей, так и из цельного куска, выполнив прием прорезание с загибом. В первом случае в качестве стойки можно использовать основной профиль ПН 27*60, а во втором – только направляющий.
• Профили вставляются друг в друга и соединяются при помощи саморезов или просекателя. При этом обязательно проверяется их положение – конструкция не должна иметь перекосов и отклонений от уровня.

Внимание! Если верхняя часть короба проходит под подоконником, который установлен не по уровню, то есть смысл ее не выставлять по уровню, а по рулетке, чтобы визуально не получилось заметного перепада. Решение нужно принимать только по месту, оценивая на взгляд все варианты.

Шаг 4. Усиление и обшивка.

Усиливаем внешние элементы и обшиваем

• Внешние элементы пока никак не закреплены. Усилить их можно при помощи угловых упоров, которые делаются из направляющего профиля, или сразу гипсокартоном. Второй вариант используется только в компактных коробах. Обшиваем обе боковины, и стойка с горизонтальным элементом двигаться перестанут.

Шаг 5. Контур для решетки радиатора.

Формируем отверстия для решетки

• Нам осталось привязать к каркасу горизонтальные и вертикальные элементы, которые сформируют отверстия для решетки. Сначала ставим стойки, разнеся их на 5 мм больше, чем есть ширина решетки. От верхнего края короба откладываем вниз 10 см с каждой стороны и крепим первую перемычку. Откладываем вниз уже высоту решетки плюс 5 мм и ставим вторую.

Видео – Сборка декоративного короба для батареи отопления

Каркас полностью готов. Нам осталось его только обшить гипсокартоном и смонтировать саму решетку.

Узнайте, как собрать короб для труб в ванной, а также ознакомьтесь с пошаговыми инструкциями по сборке короба из пластика и гипсокартона, в специальной статье на нашем портале.

Как собрать аккумуляторный ящик из фанеры для переоборудования фургона своими руками

Где мы размещаем все электрические компоненты в нашем фургоне? У нас в фургоне есть две большие батареи AGM (абсорбированное стекловолокно), и мы решили построить собственный аккумуляторный ящик из фанеры.

Для герметичных аккумуляторов, таких как AGM или LiFePO4, батарейный отсек не требуется. При правильной зарядке и разрядке герметичные аккумуляторы не должны протекать или выделять коррозионно-активные газы — две причины, по которым батарейные отсеки являются обязательными для старых свинцово-кислотных аккумуляторов с жидкостными элементами. Но мы по-прежнему считали хорошей идеей иметь аккумуляторный ящик для наших аккумуляторов, потому что он:

• Создайте корпус, чтобы батареи были отделены от всего остального в нашем заднем складском помещении
• Защитите клеммы батареи от короткого замыкания или контакта с чем-либо, чего они не должны
• Предотвратите попадание пыли, грязи, грязи и собачьей шерсти приближаться к батареям
• Обеспечьте некоторую страховку на случай, если что-то пойдет не так с батареями или системой зарядки

Некоторые могут возразить, что аккумуляторный ящик не нужен для аккумуляторов AGM, но мы просто чувствовали себя в большей безопасности, имея его. И поскольку наши батареи имеют странный размер, мы не смогли найти в продаже аккумуляторных ящиков, которые бы подходили для них. Итак, мы построили свой собственный. В этом посте описано как.

Нужен ли вам батарейный отсек?

Честно говоря, скорее всего нет (то есть, если вы не используете старые свинцово-кислотные аккумуляторы).

Большинство аккумуляторов, которые вы на самом деле покупаете в наши дни, представляют собой либо необслуживаемые аккумуляторы AGM, либо литий-железо-фосфатные (LiFePO4 или LFP) аккумуляторы, ни один из которых не требует содержания. Мы рекомендуем каким-либо образом закрывать клеммы, но специальный батарейный отсек — это слишком много.

Проектирование нашего батарейного отсека

Мы построили наш батарейный отсек для двух наших аккумуляторов глубокого цикла VMAX емкостью 155 А·ч. Эти батареи имеют длину около 13 ½ дюймов, ширину 6 ¾ дюймов и высоту 11 ½ дюймов. Мы решили разместить их бок о бок, поэтому внутренняя часть нашего батарейного отсека должна была иметь квадрат размером примерно 14 x 14 дюймов. Мы также хотели много места над клеммами аккумулятора.

Вот детали, которые мы вырезали:

Батарейный отсек сзади выше, чем спереди. Мы сделали верхнюю часть аккумуляторного ящика наклоненной вверх по двум причинам:

• Это облегчит открытие крышки и доступ к батареям после того, как аккумуляторный ящик будет установлен под выдвижной рамой кровати размера «queen-size».
• Если наши батареи выпускали газообразный водород, приподнятая область дает ему возможность подняться и выйти через вентиляционные отверстия, которые мы просверлили. Водород может быть взрывоопасным, если он ограничен небольшим пространством, например аккумуляторным ящиком, но менее опасен, если его выпустить на большую площадь нашего фургона. Примечание: Крайне маловероятно, что аккумуляторы AGM будут выпускать газ . Это все меры предосторожности.

Мы также покрыли внутреннюю часть батарейного отсека пластиком, чтобы удержать аккумуляторную кислоту в случае (крайне маловероятного) разлива. Этот шаг совершенно необязателен, и если у вас есть батареи LiFePO4, он совершенно не нужен.

Сборка аккумуляторного ящика

Из чего мы построили аккумуляторный ящик

• Березовая фанера ½”
• 1×3 furring strips
• 6 Mil Plastic Sheeting
• 1-½” Angle Brackets
• 1” Pocket Hole Screws
• 1-¼” Pocket Hole Screws
• 1 ”GRK Шкафных винтов
• 1-” ГРК-отделки для головки
• 1-½ ”битовые биты с лопаты или отверстия
• 3/4 ″ Столетные винты
• 12 ″. Петля для пианино
• Безопасность HASP (защелка)
• Гор.
• Kreg Jig Pocket Hole Kit
• Беспроводная бухга0137

  Сначала вырезаем все детали из фанеры с помощью нашего верного лобзика. Для угловых деталей мы сначала начертили размеры на фанере с помощью столярного угольника.

  Шаг 2: Просверлите карманные отверстия

  Мы соединили все стороны коробки вместе, используя карманные отверстия. Если вы не знакомы со столярными изделиями с карманными отверстиями, это меняет правила игры, когда дело доходит до создания вещей из дерева. Ознакомьтесь с нашим руководством по использованию карманных отверстий в конструкции фургона.

  Угловые боковины имеют карманные отверстия с трех сторон – с каждой стороны, кроме верхней. Нижняя часть имеет карманные отверстия по бокам, обращенным к передней и задней части коробки.

  Шаг 3: Соедините коробку винтами

  После сверления карманных отверстий мы скрутили коробку с помощью 1-дюймовых винтов. Наш угловой зажим Kreg действительно помог удержать все на месте, пока мы вкручивали винты.

  Шаг 4: Вырежьте 1×3 для проставки

  Поскольку мы разработали ящик для батарей с некоторым пространством для маневра, обеспечивающим циркуляцию воздуха, нам нужен был способ удерживать батареи на месте внутри ящика. Итак, мы сделали распорку из полосок обшивки 1×3, расположенных в виде квадрата и соединенных друг с другом с помощью карманных отверстий и винтов с карманными отверстиями 1-¼ дюйма.

  Прокладка идеально подходит к дну нашего батарейного отсека.

  Шаг 5: Установите прокладку

  После того, как прокладка была установлена ​​на место внутри батарейного отсека, мы прочно прикрепили ее с помощью 1-дюймовых винтов GRK, ввинченных снаружи.

  Шаг 6. Убедитесь, что батареи подходят

  Сухая установка батарей доказывает, что мы не ошиблись ни в одном из наших измерений!

  Шаг 7: Просверлите отверстия для вентиляционных отверстий и проводки

  Для вентиляции мы просверлили несколько отверстий в передней, боковых и задней части батарейного отсека с помощью перового сверла диаметром 1,5 дюйма (подойдет и кольцевая пила). В передней части батарейного отсека есть четыре отверстия на несколько дюймов ниже, чтобы обеспечить поступление свежего воздуха. Мы просверлили отверстия прямо в верхней части наклонных боковых частей и еще три отверстия вдоль верхней части задней части, чтобы выпустить выделившийся водород. подняться и убежать (это очень маловероятно с батареями AGM).

  Мы также просверлили отверстия примерно на полпути с левой стороны (сторона, ближайшая к остальным электрическим компонентам), чтобы пропустить нашу проводку.

  Шаг 8: Установка точек крепления для храповых ремней

  Две точки крепления в виде D-образных колец внутри батарейного отсека (одна спереди и одна сзади) позволяют нам привязать наши батареи. Для их установки мы использовали кусок фанеры ¼ дюйма в качестве прокладки, столярный клей Titebond II и саморезы ¾ дюйма.

  Шаг 9. Уложите пластиковую пленку внутри коробки (дополнительно для аккумуляторов AGM или LiFePO4)

  Мы покрыли внутреннюю часть батарейного отсека пластиком — на случай, если что-то пойдет не так и произойдет утечка кислоты (опять же, очень маловероятно для AGM-аккумуляторов). Аккумуляторная кислота проедает дерево насквозь, но пластик ее удерживает.

  Мы купили рулон пластиковой пленки толщиной 6 мил и склеили ее в четыре слоя (приблизительно до середины внутренней части батарейного отсека) с помощью аэрозольного клея 3M High Strength 90. Мы также использовали ленту Gorilla, чтобы верх не складывался.

  Если вы хотите что-то, что выглядит чище, и вы готовы испачкать руки, вы также можете использовать эпоксидную смолу и стекловолокно, чтобы покрыть внутреннюю часть деревянного аккумуляторного ящика. Мы думали, что обшить его пластиком будет проще.

  Примечание: Этот шаг не является обязательным для аккумуляторов AGM или LiFePO4.

  Шаг 10: Установите крышку, петли и защелку

  Сначала мы прикрутили и приклеили планку для гвоздей к плоской части в верхней части батарейного отсека с помощью шурупов GRK с декоративной головкой 1-¼ дюйма и столярного клея Titebond II.

  Затем мы установили крышку на место и установили фортепианную петлю и предохранительную защелку.

  Обновление с дороги

  На практике оказалось немного сложно полностью открыть крышку батарейного отсека, когда он был установлен под нашей кроватью. Чтобы исправить это, мы разрезали крышку пополам и добавили еще одну петлю, чтобы для полного открытия ей требовался меньший зазор сверху.

  Шаг 11. Полюбуйтесь готовым аккумуляторным ящиком

  Симпатичный ящик!

  Всегда важно находить время, чтобы подумать о своем прогрессе.

  Шаг 12: Установка батарейного отсека внутри фургона

  После того, как мы разместили аккумуляторный ящик в нужном месте, мы прикрутили его винтами непосредственно к ламинату и каркасу кровати, используя целую связку угловых кронштейнов 1,5 дюйма и 3/4 дюйма. — саморезы. Это дело никуда не денется!

  Шаг 13. Закрепите аккумуляторы стяжными ремнями

  Наконец, мы вставили аккумуляторы и привязали их ремнями. Далее начинается самое интересное – подключение нашей электрической системы!

  Вот так можно быстро и просто построить аккумуляторный ящик из фанеры. Этот ящик выполняет ту работу, для которой он нам нужен, он имеет нестандартные размеры для нашего фургона и аккумуляторов, и он чертовски прочнее многих имеющихся в продаже пластиковых аккумуляторных ящиков. Несмотря на то, что аккумуляторный ящик может не иметь существенного значения для герметичных аккумуляторов, мы по-прежнему считаем его отличным дополнением к нашему фургону.

  Не забудьте подписаться на нас в Instagram @gnomad_home и на Facebook, чтобы получать больше руководств по сборке фургонов, советов по жизни в фургонах, новостей о путешествиях и размышлений. Ваше здоровье!

  Сделай сам: сборка переносного батарейного отсека для моего каяка-эхолота

  Я рекомендую только те продукты, в которые верю и которые использую сам. Если вы покупаете что-то, используя ссылку на товар в сообщении, я могу получить небольшую комиссию без каких-либо дополнительных затрат для вас. Читать дальше

  Я использую один и тот же батарейный отсек уже десять лет на байдарочной рыбалке. Пришло время обновить что-то более легкое и простое в обслуживании.

  Materials Needed

  • Pelican 1120
  • YakAttack SwitchBlade
  • YakAttack Screwball
  • YakAttack Mighty Bolt (2)
  • Dakota 12v 7Ah Lithium Battery
  • Inline Fuse Holder and 3amp Fuse
  • Wago 5port Push-In Connectors
  • 2-портовое соединение лопатой
  • Провод 14ga (красный и черный)
  • Разделочная доска 6″ x 10″
  • USB 12 В
  • Водонепроницаемый кабельный ввод PG9
  • Marine Goop
  • Гайка-бабочка
  • Винты из нержавеющей стали и гайки из нейлока
  Шаг 1: Прикрепите разделочную доску к направляющей

  Отметьте центральную линию разделочной доски (3 дюйма при продольной ориентации) и просверлите два отверстия 1/4 дюйма. вдоль линии. Один 1″ от края и другой 2″ от противоположного края.

  Вставьте Mighty Bolt и затяните барашковой гайкой и ручкой от YakAttack Switchblade (мы не будем использовать рукоятку по назначению в инструкции YakAttack..у нас другие планы).

  Шаг 2: Прикрепите корпус Pelican к разделочной доске

  Разделочная доска будет служить монтажной пластиной для батарейного отсека.

  Просверлите внутреннюю часть корпуса пеликана сверлом 1/4″. Расположите четыре винта из нержавеющей стали так, чтобы гайка была прикреплена внутри корпуса. Покройте каждую гайку герметиком Marine Goop и затяните до герметичности.

  Шаг 3: Пробная установка батареи в корпус

  Удаляйте пенопласт, пока батарея не будет надежно закреплена в правом углу корпуса Pelican. Пространство с левой стороны потребуется для установки USB-порта.

  Шаг 4: Подготовьте корпус для установки портов

  Используя лезвие бритвы, удалите маленькую кромку вокруг этикетки Pelican и приподнятые кромки в правом нижнем углу корпуса. Это позволит легко подключить все порты и базу позже.

  Шаг 5: Установка порта USB

  Просверлите отверстие диаметром 1 1/8 дюйма в нижней левой части корпуса Pelican. Поместите шарик Marine Goop вокруг внутренних и внешних контактных точек. Для опорной гайки не будет зазора, поэтому плотно приклейте ее

  Используя прилагаемый провод, отрежьте кольцевые клеммы. Присоедините уже прилагаемые лопаточные насадки к USB-порту и подключите положительный и отрицательный кабели к отдельным разъемам Wago 5 Port.

  Шаг 6: Установка кабельного ввода

  Вместо того, чтобы использовать прикуриватель, я предпочитаю быстрое соединение, которое значительно более безопасно, через водонепроницаемый кабельный ввод.

  Просверлите отверстие 5/8″ и закрепите кабельный сальник PG9 с помощью Marine Goop.

  Отрежьте 2-портовое быстроразъемное соединение и проденьте его через кабельный сальник. Затяните, чтобы зафиксировать.

  Подсоедините отрезок черного провода 14ga к минусовой клемме. Подключите встроенный предохранитель на 3 ампера к положительной стороне быстроразъемного соединения.

  Вставьте положительную и отрицательную стороны в положительный и отрицательный порты Wago.

  Шаг 7: Подготовьте аккумулятор

  Используя красный провод 12AWG длиной 6 дюймов, обожмите лепестковое соединение. Подсоедините лопатку к аккумулятору и вставьте другой зачищенный конец в положительный порт Wago. Повторите для отрицательной стороны батареи.

  Проверить наличие напряжения 12 В в обеих цепях с помощью мультиметра.

  Шаг 8: Прикрепите базу YakAttack SwitchBlade

  Используя базу в качестве шаблона, просверлите отверстия в верхней части батарейного отсека (без батареи!). Прикрепите оборудование, как указано в инструкции. Закрепите с помощью нержавеющего оборудования и Marine Goop в каждом отверстии.

  Шаг 9: Прикрепите датчик к переключателю YakAttack Switchblade

  Этот шаг зависит от марки эхолота, но у меня есть Humminbird (который я показываю ниже).
