Настенный кронштейн для дымохода из сэндвич-трубы, правила монтажа

Чтобы обеспечить правильное функционирование дымоходу, необходимо позаботиться о том, чтобы он был надежно зафиксирован. Для дымоходов из кирпича или керамики роль фиксатора играет цементный фундамент, в который встраивается дымоходная труба. Современные дымоходные сэндвич-трубы благодаря небольшому весу не требуют заливки фундаментом, а устойчивость всей конструкции достигается с помощью настенных кронштейнов.

Содержание

• Из чего состоит дымоход-сэндвич
  • Настенный кронштейн для сэндвич-дымохода
• Правила установки настенных кронштейнов

Из чего состоит дымоход-сэндвич

Дымоход из сэндвич-трубы — это трехслойное устройство из тонколистного металла, где внутренний и наружный слой изготовлены из нержавеющей стали, а между ними расположена прослойка — это термоизоляция из базальтовой ваты:

• Внутренний слой выполняет задачу дымоотведения, обеспечивает герметичность и целостность конструкции. Изготавливается из жаропрочной стали и способна выдерживать термические нагрузки до 900°С.
• Прослойка служит для обеспечения теплоизоляции, не позволяя образовываться в трубе конденсату.
• Наружный слой — защитная оболочка от воздействия неблагоприятных внешних факторов: дождя, снега, ветра. Нержавеющая сталь, которая используется в качестве материала, из которого выполнен верхний слой обладает высокими показателями сопротивления их агрессивному влиянию.

Сэндвич-дымоход — это наиболее популярное устройство для дымоотведения, которое обладает рядом достоинств:

• отсутствие конденсата;
• небольшое, в сравнении с другими видами дымоходных труб, скопление сажи;
• снижение пожароопасности;
• долговечность;
• привлекательный внешний вид;
• простота монтажа.

Что касается установки такого дымохода, то легкость процесса обеспечивается, кроме оптимального веса, наличием дополнительных элементов, которые в комплекте позволяют смонтировать систему дымоотведения без дополнительных усилий и даже самостоятельно.

Любой домашний мастер в состоянии собрать дымоход без помощи специалистов.

Сэндвич-дымоход включает несколько составляющих: труб горизонтальных и вертикальных, колен, старт-сэндвича, переходников и кронштейнов. Все элементы дымохода монтируются посредством хомутов — специальных металлических колец, которые обеспечивают прочное крепление стыков и фиксируют дымоход в нужном положении, чтобы в процессе эксплуатации конструкция не подвергалась разгерметизации.

Настенный кронштейн для сэндвич-дымохода

Устройство, позволяющее закрепить трубу в вертикальном плоскости к стене здания. Это не силовой элемент, основная его задача — удержание трубы в вертикальном положении.

Кронштейны изготавливают из нержавеющей стали. Устройство с одной стороны закрепляется к стене здания, с другой стороны с помощью хомута крепится к трубе, фиксируя ее параллельно плоскости стены на расстоянии.

Правила установки настенных кронштейнов

Важное значение в устройстве дымохода имеет стартовый кронштейн — конструкция из нескольких направляющих, которая выполняет роль опорной детали для дымохода. Она может быть покупная или изготовленная под конкретный проект.

Обратите внимание! При заказе кронштейнов важно указать расстояние от стены до трубы, соответствующее правилам противопожарной безопасности.

В процессе монтажа важно соблюдать правила установки фиксирующих элементов.

Не стоит устанавливать кронштейн в месте соединения двух труб, правильней расположить деталь посередине.

Стартовый кронштейн устанавливается в месте соединения первой одностенной трубы с трубой утепленной на расстоянии, которое не позволит утепленному слою оплавиться. Ошибки при установке грозят появлением дефектов в теплогенерирующем оборудовании и созданием пожароопасной ситуаций.

Кронштейн Для Дымохода Сэндвич: Настенный или Телескопический

Автор znatok На чтение 6 мин Просмотров 3. 5к. Опубликовано 23.02.2019

Кронштейн для дымохода сэндвич и закрепление хомута, является одним из немаловажных элементов крепления трубы. Это надежный способ добиться стабильной фиксации конструкции.

Вертикальный дымоход

Содержание

1. Основные требования к стеновым кронштейнам
2. Кронштейн
3. Хомут
4. Состав комплекта наружных дымоходов
5. Прямые составляющие для получения высоты
6. Контрольный элемент с люком обслуживания
7. Настенный кронштейн
8. Настенный хомут
9. Соединительный тройник 90
10. Двустенное соединение
11. Нижняя прокладка
12. Выходной наконечник
13. Шляпа дождя
14. Правила монтажа стеновых кронштейнов
15. Принцип работы телескопического кронштейна
16. Ошибки при установке дымохода из сэндвич труб
17. Смотреть видео

Основные требования к стеновым кронштейнам

Наружное крепление, должно быть надежным и прочным основанием. Полностью соответствовать жестким стандартам качества стали и действительно противостоять многим температурным нагрузкам и коррозии.

Каждый год 1500 пожаров происходят из-за неправильно собранной конструкции дымохода и одна треть из них настолько серьезна, что дом сгорает.

Кронштейн для дымохода сэндвич и хомут не исключение и подвержены агрессивным воздействиям окружающей среды.

Пример HTML-страницы

• Осадки
• Ветер

При использовании крепежа, важно учитывать нюанс

Кронштейн

Труба весом более 5 метров, может весить до 50 килограммов, а кронштейн стеновой для дымохода сэндвич, может не выдержать этой массы. Чтобы избежать этой ситуации, пьедестал монтируется под тройник. Стенд можно прикрепить к стене или установить подставку на землю.

Пример HTML-страницы

Кронштейн для дымохода

Труба весом более 5 метров, может весить до 50 килограммов

Хомут

«Трубная лента», в основном круглая металлическая скоба, надевается вокруг дымохода сэндвич и закрепляется путем затягивания зажимного болта и гайки.

Используйте хомуты из нержавеющей и жаропрочной стали. Зажим между соединением с трубой не должен быть резиновым, потому что может расплавиться.

Пример HTML-страницы

Некоторые рекомендуют обрабатывать его между слоями термостойким герметиком. Но практика показывает, что этот материал не так долговечен, поэтому проблема сохраняется.

Трубная лента

Состав комплекта наружных дымоходов

Комплект для наружной установки состоит из нескольких элементов:

Прямой элемент

Прямые составляющие для получения высоты

Большая часть конструкции, состоит из прямых элементов длиной 1 метр. Звенья соединяются друг с другом единой системой. Каждая часть имеет зажим для обеспечения безопасности этого соединения.





Пример HTML-страницыКомпонент с дверцей

Контрольный элемент с люком обслуживания

Для облегчения ежегодной очистки трубочистом, может быть предусмотрен дополнительный элемент обслуживания. Это прямой компонент со съемной водонепроницаемой дверцей, которую можно открыть для очистки.





Нижняя часть конструкции

Настенный кронштейн

Дымоход крепится к фасаду здания двумя видами креплений. Сначала с помощью настенного кронштейна в нижней части конструкции, чтобы выдержать вес всей системы. Затем с помощью настенных воротников, количество которых адаптировано к высоте трубопровода.





Обжимной хомут

Настенный хомут

Чтобы прикрепить дымоход к передней части корпуса, настенные хомуты фиксируются каждые 3 метра, или используют кронштейн стеновой телескопический, если стена имеет неровную поверхность.





Стыковочный тройник

Соединительный тройник 90

Для подключения внешнего узла к нагревателю, используется соединительный тройник 90. Он служит для объединения с внутренним соединением дровяной печи и установлен одностенный адаптер с двойной стенкой.





Соединитель

Двустенное соединение

Соединение на внешней стене обеспечивает двустенный элемент. Это позволяет правильно соединить воздуховод снаружи и трубу от дровяной печи.





Нижний буфер

Нижняя прокладка

На нижнем конце соединительного тройника, добавлен нижний буфер, чтобы закрыть нижнее отверстие.







Защита изоляции

Выходной наконечник

В верхней части, установлен выходной наконечник, для защиты изоляции. Он защищает стенки, но не защищает внутреннюю часть дымохода от дождя. Рекомендуется установить колпачок над этим выпускным патрубком.





Защита от воды

Шляпа дождя

Для полной защиты наружной части, лучше закрывать дымоход из нержавеющей стали. Шляпка отводит газы горизонтально и защищает воздуховод от проникновения воды и, следовательно, от коррозии.





В особых случаях, когда труба превышает последний хомут больше 3-х метров, рекомендуется поставить дополнительное крепление. То есть, удержание верхней части дымохода на крыше, с помощью системы направляющих воротников с 2 или 3-точечным креплением.

Хорошо построенный дымоход, создает уютную атмосферу в доме

Помимо этого правила, примите все необходимые меры предосторожности во время установки, включая защитное оборудование и использование ремней безопасности для всех работ на высоте.

Правила монтажа стеновых кронштейнов

Кронштейн для дымохода сэндвич устанавливается в основании системы (для поддержки веса) Затем, настенные воротники, распределяют по высоте конструкции и продолжают поднимать до крыши дома, преодолевая гребень, минимум на 40 см, как того требуют правила.

Прежде чем начать вертикальную сборку канала на стенах, рекомендуется установить кронштейны с шагом 1,5-2 м. Способ установки, а также выбор крепежа, зависят от материала, из которого построен дом.

Роль дымохода сэндвич состоит в том, чтобы вытягивать дым, выхлопные газы, улучшать условия сгорания.

Для крепления к стене используют специальный кронштейн стеновой для дымохода, который представляет собой зажим под диаметр трубы, прикрепленной к требуемой поверхности. Сначала крепится кронштейн, а затем в него вставляется труба, но так же разрешается выполнять установку в обратном порядке. Закрепляется колено, как минимум одним хомутом. Крепеж устанавливают как минимум через каждые два метра.

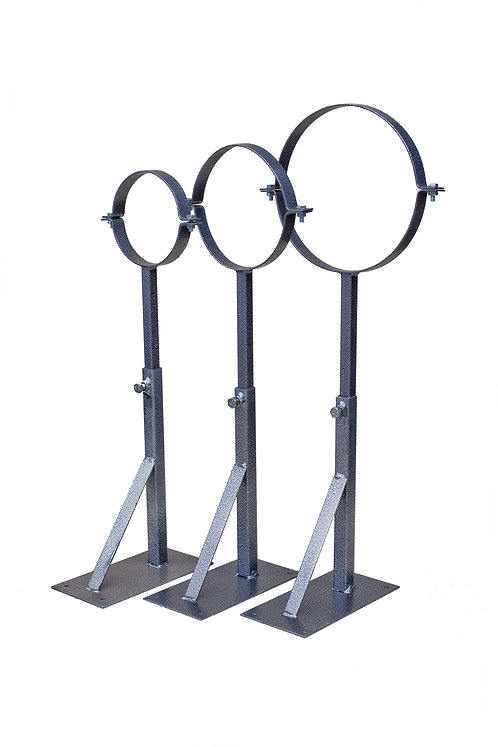

Принцип работы телескопического кронштейна

Некоторые ножки кронштейна регулируются по длине.

Цель этого крепежа, заключается в крепком закреплении трубы к стенке здания. Кронштейн стеновой телескопический, предотвратит смещение от горизонтального и вертикального направления. В зависимости от вида дымохода и метода крепления, возможно корректировать длину от 40 до 60 сантиметров. Применяя этот держатель, можно не опасаться за шероховатые стенки, которые, препятствуют в вертикальном положении точно зафиксировать дымоотвод. Если стена прямая, возможно использовать обыкновенный стенной держатель.

Телескопический кронштейн не рекомендуется устанавливать на полную длину, иначе он может быть слишком слабым.

Кронштейны можно изготовить своими руками, но лучше купить. Это будет правильно с технической точки зрения.

Ошибки при установке дымохода из сэндвич труб

Несмотря на то, что дымоход имеет крепление, секции в нескольких местах свободны, что дает дымоходу вид «пьяной компании»

Смотреть видео

Проверьте и убедитесь, что у вас есть правильный компонент для установки дымохода и посмотрите видео как легко прикрепить кронштейн к стене.
