Крепление монолитного поликарбоната к металлическому каркасу: Как крепить поликарбонат к металлу — крепление поликарбонатных листов к металлическому каркасу

как правильно крепить, как закрепить на навесе к металлическому каркасу, через какое расстояние, как крепится монолитный и сотовый поликарбонат

Содержание:

Ориентировка панелей
Угол наклона
Допустимый изгиб арки из поликарбоната
Инструменты для резки поликарбоната
Правила сверления отверстий
Процесс герметизации торцов листа
Крепление сотового поликарбоната к металлическому каркасу
Правила крепления монолитного поликарбоната
— Крепление на раму
— Использование опоры или обрешетки для крепления панелей
Разновидности крепежа для крепления поликарбоната к металлу
Материалы для крепления панелей
— Виды профилей и их назначение
— Разновидности термошайб
— Заглушки
Как правильно крепить панели на навесе

Поликарбонат на сегодняшний день пользуется огромной популярностью, что легко объясняется характерными ему качествами. Материал легок и гибок, прозрачен, как стекло, и прочен как металл. Кроме того поликарбонат способен выдерживать температуру от -45 до +120

0С.

В связи с этим применение поликарбоната имеет достаточно широкий спектр. Он отлично подходит для изготовления арочных и купольных навесов, различных козырьков и лестничных ограждений, рекламных конструкций, теплиц и заборов.

Ориентировка панелей

Ребра жесткости листов поликарбоната распределяются по длине. Чтобы добиться максимальной прочности конструкции, необходимо правильно расположить полые каналы:

• Если панель устанавливается вертикально, то каналы располагаются по вертикали.
• В дугообразных конструкциях каналы должны быть параллельны линии изгиба.
• В конструкциях наклонного типа — по направлению ската.

При изготовлении внешних конструкций следует использовать поликарбонат, у которого с наружной стороны имеется защита от ультрафиолетовых лучей в виде пленки из специальных веществ.

На ней производитель указывает всю необходимую информацию. Для правильного расположения листов поликарбоната пленку не снимают в процессе монтажа.

Угол наклона

Плоские крыши из поликарбоната должны иметь определенный угол наклона. Если длина конструкции не превышает 6 метров, то наклон может составлять 5 градусов. В противном случае угол наклона необходимо увеличить.

Допустимый изгиб арки из поликарбоната

С теоретической стороны радиус изгиба арочной конструкции может быть не более значения, которое составляет 150 толщин используемого материала.

Для каждого вида поликарбоната на защитной пленке производитель указывает соответствующие параметры. Поэтому лучше всего ориентироваться на эти данные.

Инструменты для резки поликарбоната

Резать поликарбонат лучше всего специальными инструментами:

• Панели толщиной не более 1 см режут строительным ножом. Однако при больших объемах работы таким инструментом лучше не пользоваться.
• Наиболее доступным инструментом является электролобзик.
• Если есть возможность приобрести высокоскоростную пилу с упором, то стоит обратить внимание на зубчики лезвия. Они должны быть мелкими, не разведенными и иметь покрытие из твердого сплава.
• При резке поликарбоната ленточной пилой также необходимо знать соответствующие параметры. Допускается использовать ленту шириной не больше 2 см и толщиной не больше 1,5 мм. Зубья должны располагаться с шагом не более 3,5 мм, а скорость резки не должна превышать 1000 метров в минуту.

Перед выполнением резки лист поликарбоната следует хорошо зафиксировать, чтобы избежать образования вибрации. Стружку, которая образовалась в процессе резки, необходимо сразу удалить.

Правила сверления отверстий

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Давайте разберемся, чем сверлить поликарбонат и как это правильно делать. Отверстия в поликарбонате следует сверлить между ребрами жесткости. Расстояние от кромки должно быть не меньше удвоенного диаметра сверла.

Условия сверления отверстий следующие:

• Заточка сверла должна иметь угол 30⁰.
• Сверлить отверстия необходимо строго под прямым углом со скоростью не более 40 м/мин.
• Диаметр отверстия нужно выбрать так, чтобы он превышал аналогичный параметр крепежного элемента на 3 мм.
• Работу следует периодически прерывать, чтобы удалить образующуюся стружку и охладить сверло.

Процесс герметизации торцов листа

На время хранения и транспортировки поликарбоната производитель защищает торцы листов временным скотчем, который обязательно удаляют перед началом герметизации.

Герметизация верхних кромок материала выполняется с помощью клейкой алюминиевой ленты, для герметизации нижних торцов используют перфорированную ленту. Если торцы не вставляются в паз или профиль, то их поверх ленты закрывают торцевым профилем. При этом в нижнем профиле обязательно делают отверстия на расстоянии 30 см друг от друга, через которые будет стекать конденсат.

Конструкции арочного типа предполагают герметизацию всех кромок по аналогии с нижним торцом.

Крепление сотового поликарбоната к металлическому каркасу

Крепеж поликарбонат к металлу необходимо выполнять элементами, которые имеют на конце бур из нержавеющей стали или оцинкованный наконечник. В обязательном порядке применяются уплотнительные резиновые шайбы или термошайбы.

При решении вопроса, на каком расстоянии крепить поликарбонат, стоит помнить, что крепежные элементы располагаются на расстоянии 40-60 см друг от друга. При этом вкручивать саморез нужно строго под прямым углом, не прилагая особых усилий в конце закручивания. Это поможет избежать деформации поверхности.

Правила крепления монолитного поликарбоната

Для решения вопроса, как правильно крепить поликарбонат к металлу, применяют несколько способов.

Крепление на раму

Можно выполнить крепление монолитного поликарбоната к металлическому каркасу в виде рамы. Главное условие — в раме необходимо сделать пазы глубиной до 2,5 см.

Для фиксации листа в раме можно воспользоваться одним из двух способов:

• При влажном способе края рамы и уплотнители обрабатывают полимерной замазкой или силиконовым герметиком. Такой вариант может использоваться на деревянных или металлических рамах.
• Сухой способ подразумевает применение крепежных элементов, таких как шурупы, болты, гайки, саморезы и пресс-шайбы. Этот вариант имеет одну особенность: обязательное наличие резиновых прокладок или пластиковых профилей, в которых отсутствуют пластификаторы. Не допускается приклеивание уплотнителя к листу поликарбоната. Крепежные элементы должны располагаться на расстоянии 0,5 метра друг от друга. Рекомендуемый отступ от кромки составляет не меньше 2 см. С помощью этого способа можно решить проблему, как закрепить поликарбонат на навесе.

Использование опоры или обрешетки для крепления панелей

Если материалом покрывается большая площадь, то для крепления монолитного поликарбоната можно использовать крепежные элементы, как в случае с рамой.

Конструкции небольшого размера покрываются поликарбонатом с применением полиамидного клея или двухстороннего скотча. Наружные работы можно выполнять силиконовым клеем, который более устойчив к различным атмосферным явлениям. Читайте также: «Как сделать обрешетку под поликарбонат – правильный расчет и шаг для навеса».

В том случае, когда необходима повышенная прозрачность крепления, можно воспользоваться клеем на основе полиуретана. Однако перед его использованием склеиваемые поверхности обезжиривают изопропиловым спиртом.

Разновидности крепежа для крепления поликарбоната к металлу

Точечный крепеж для поликарбоната к металлическому каркасу выполняется с помощью термошайб. Расстояние между крепежными элементами не должно превышать 30-40 см.

Такой способ имеет один недостаток, внутри помещения внешний вид может быть не очень привлекательным. Это происходит по причине несоответствия соединительных профилей и каркаса.

Профильное крепление подразумевает фиксацию на металлическом каркасе алюминиевых или поликарбонатных соединительных профилей, в которые в последствие вставляют панели. В этом случае необходимо знать, как крепится поликарбонат к металлу.

Недостатком этого способа можно назвать выход панели из пазов при повышенной нагрузке на поверхность из поликарбоната.

Смешанное крепление поликарбоната предполагает использование обоих вариантов с целью компенсации их недостатков.

Материалы для крепления панелей

Для решения задачи, как прикрепить поликарбонат к металлу, нужно использовать следующее:

• Разные виды профиля, включая торцевой, угловой, соединительный, пристенный и коньковый.
• Крепежные элементы в виде термошайб и мини-шайб.
• Разные виды заглушек.
• Клейкая лента для торцов, включая перфорированную ленту для нижних кромок.
• Уплотнители для профиля.

Виды профилей и их назначение

• С помощью торцевых профилей защищают кромки поликарбоната, причем короткая полочка всегда располагается снаружи.
• Соединительные профили могут быть разъемными универсальными или сплошными Н-образными. Они предназначены для соединения кромок панелей. Важно помнить, что на каркас могут крепиться только разъемные профили.
• Угловой профиль позволяет соединять элементы под прямым углом.
• Пристенный профиль дает возможность плотно примкнуть панель к стене. Может использоваться в качестве торцевого профиля.
• Коньковый профиль необходим для соединения панелей на коньке крыши при условии, что элементы соединяются под углом больше, чем 90⁰.

Разновидности термошайб

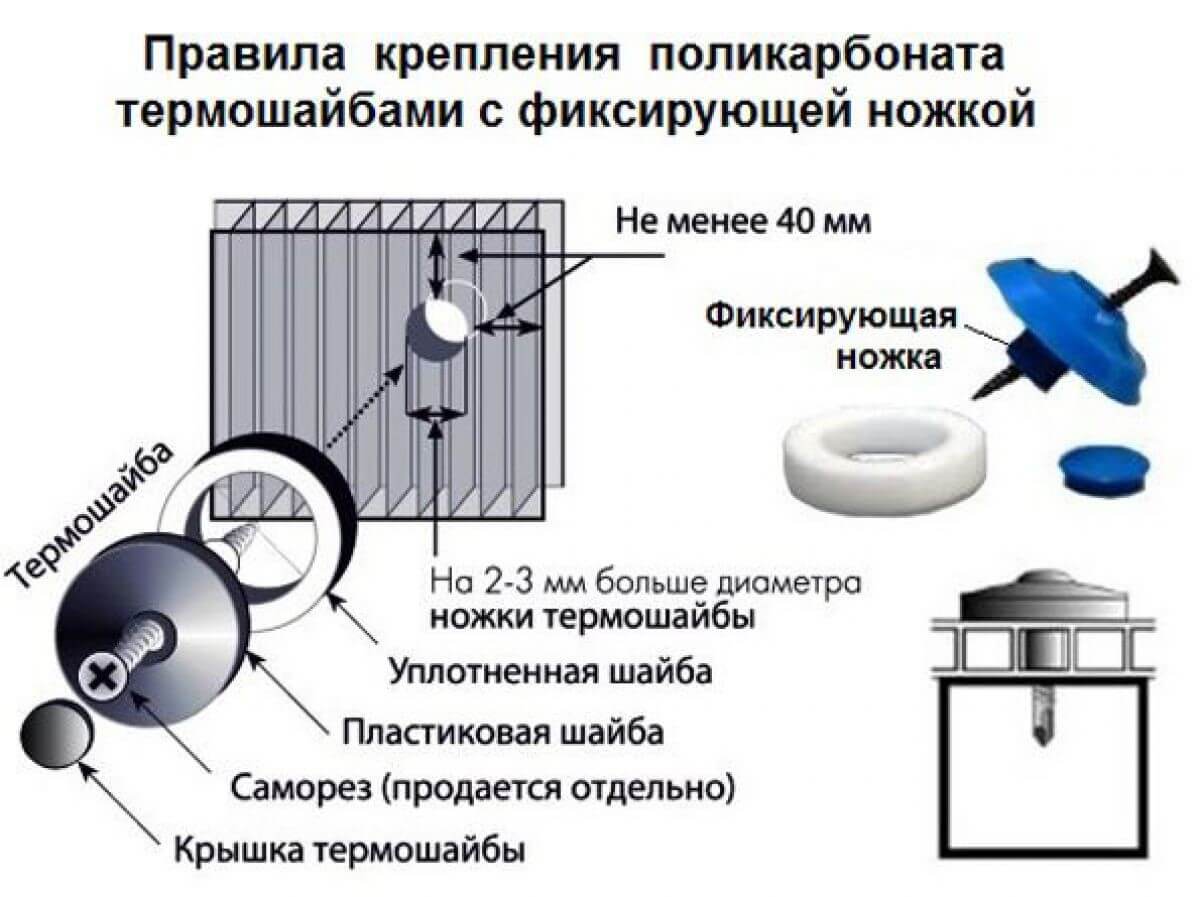

Крепление поликарбоната к металлу выполняется разными видами термошайб.

Эти крепежные элементы могут различаться по следующим признакам:

• Конструктивные особенности позволяют выделить индивидуальные и универсальные термошайбы. В первом случае элемент имеет длину в соответствии с толщиной листа, что предотвращает пережим или деформацию поликарбоната. Второй вариант не имеет ножки, следовательно, может использоваться для материала любой толщины.
• В зависимости от материала изготовления крепеж может быть из нержавеющей стали (для покрытия больших участков), из поликарбоната (обеспечивают герметичность соединения без повреждения панели), полипропиленовые (для работ внутри помещения или в тени).
• Мини-шайбы применяются для панелей незначительной толщины.

Заглушки

Чтобы придать конструкции привлекательность, а торцы профилей защитить от попадания воды, пыли и насекомых, необходимо использовать заглушки.

Как правильно крепить панели на навесе

Под воздействием высокой температуры может наблюдаться некоторое изменение поликарбоната, следовательно, необходимо соблюдать определенные правила монтажа:

• Обязательное наличие зазоров.
• Увеличенные отверстия для крепежа.
• Использование термошайб.
• Применение специальных видов профиля.

Чтобы выполнить качественный монтаж панели, необходимо позаботиться о правильном хранении приобретенного материала:

• Укладывать листы следует на ровную поверхность вверх защитной пленкой.
• Высота стопки не должна превышать 2,5 метров.
• Хранить материал следует в сухом проветриваемом помещении вдали от обогревательных приборов.
• Не рекомендуется накрывать материал полиэтиленом.

Кроме того следует помнить, что защитное покрытие снимается с панели только по окончании монтажных работ.

Качество работы во многом зависит от совместимости используемых материалов. Поэтому не допускается использовать с поликарбонатом полиуретан, ПВХ, герметик на основе амина и акрила.

Составляя проект каркаса, следует учитывать различные виды нагрузки, температурное воздействие, размеры используемого материала, допустимый радиус изгиба, направление сточных вод. Очень важно знать, через какое расстояние крепить поликарбонат.

Оптимальная температура для работы с поликарбонатом лежит в интервале от +10 до +20⁰С.

При необходимости передвижения по поверхности материала следует использовать опоры, длина которых составляет около 3 метров, а ширина — 0,4 метра. Лучше всего покрыть их мягкой тканью.

Если требуется удалить остатки клея после снятия защитной пленки, то можно воспользоваться нейтральным моющим средством. После очистки можно протереть поверхность мягкой тканью.

чем и как правильно крепить

Содержание

• Особенности крепления поликарбоната к металлу
  • Опасность повреждения поликарбоната на стальном каркасе
• Чем крепить поликарбонат к металлическому каркасу
  • Простейшие варианты крепления пластика на каркасе
  • Фиксация ленточным профилем
  • Стационарное крепление пластика
• Подготовка к монтажу
• Как крепить поликарбонат к металлическому каркасу
  • Как крепить сотовый поликарбонат к металлическому каркасу
  • Как крепить монолитный поликарбонат к металлическому каркасу
• Советы и рекомендации
• Заключение

Замечательная идея застеклить веранду или собрать теплицу из прозрачного пластика на металлопрофиле будет удачной лишь при условии грамотного крепления поликарбоната к металлическому каркасу. Оба материала, и сталь, и поликарбонатный полимер, обладают особенностями и недостатками, поэтому, перед тем как прикрепить поликарбонат к металлу, потребуется тщательная подготовка поверхности и, конечно, использование специального типа крепежа.

Особенности крепления поликарбоната к металлу

Использование металлического каркаса для конструирования теплицы или навеса над входом в дом считается оптимальным решением. Можно быстро собрать несущие балки и арочные перекрытия, сварка обеспечивает самый прочный тип соединения, а катанные на станке квадратные дуги получают идеально ровную и гладкую поверхность.

В свою очередь и поликарбонат, неважно, сотовый или монолитный, признается наиболее удачным типом кровли, особенно для столь специфичных конструкций, как тепличный каркас или защитный навес над стоянкой автомобиля.

Но вместе два отличных материала уживаются не очень хорошо, есть, как минимум, три причины, по которым приходится использовать специальный тип крепежа для поликарбоната к металлическому каркасу:

• У поликарбонатного пластика аномально высокий коэффициент теплового расширения, почти на два порядка выше, чем у металла. Это означает, что любые способы крепления поликарбоната к металлу должны выполняться с компенсирующими зазорами;
• Вследствие колебания температуры, особенно ранней весной, листы поликарбоната начинают «ездить» по опорной поверхности стального каркаса. Так как пластиковая поверхность в разы мягче металлической, то кромки листов со временем покрываются полосами и царапинами;
• Монолитный и даже сотовый поликарбонат обладает высокой теплоемкостью и низкой теплопроводностью, примерно на 30% ниже, чем у стекла. В результате перепада температур на деталях металлического каркаса, особенно под точками крепления и внутри сот, выпадает конденсат. Детали каркаса приходится регулярно чистить и периодически красить.

Обычно хозяева, при планировании способа укладки крыши навеса или теплицы из поликарбоната на металлическом каркасе, учитывают только первый пункт. Излом и растрескивание поликарбонатных листов, уложенных на стальной каркас без компенсирующих зазоров, можно увидеть через два часа после завершения работ. Поэтому большинство застройщиков прекрасно осведомлены о поведении пластика и хорошо представляют себе, как правильно крепить поликарбонат к металлу с зазорами и компенсаторами.

Опасность повреждения поликарбоната на стальном каркасе

Последних два пункта традиционно упускаются из виду, считается важнее предупредить тепловые напряжения и деформацию листов поликарбоната. Мало кто задумывается о том, что конструкцию на стальном каркасе нужно будет обслуживать, чистить и хотя бы один раз в пять лет красить.

Именно в этом месте из-за большого количества влаги, кислорода и солнечного света лакокрасочное покрытие перегорает и растрескивается в первую очередь. Поэтому стальной каркас нужно красить под крепежом поликарбоната к металлу. Сделать это не так просто, как может показаться на первый взгляд:

• Пролезть кисточкой под крепление очень непросто, поэтому листы поликарбонатного пластика необходимо демонтировать, металл перед покраской зачищать, и при необходимости менять уплотнительные прокладки;
• Краска или растворитель не должны попадать на поверхность поликарбоната. Во-первых, пластик, вопреки распространенному мнению, хорошо проплавляется и повреждается самыми разными растворителями, в том числе спиртом, ароматическими и хлорорганическими жидкостями.

При попадании на поликарбонат даже небольшого количества краски для наружных работ по металлу, а их, как правило, выпускают на основе ароматических соединений, мгновенно образуется матовое непрозрачное пятно. Удалить «ожог» с сотового, а особенно с монолитного пластика очень сложно. Поэтому проще сделать разборное крепление монолитного поликарбоната к металлическому каркасу, чем повредить материал при первой же покраске.

Разумеется, задачу по обслуживанию металлического остова можно серьезно упростить и даже отказаться от использования краски. Например, выбрать для обустройства несущих арок или ферм перекрытия специальный алюминиевый профиль с оксидированной и окрашенной поверхностью. Мало того, что качество покрытия гарантирует защиту металлических поперечин каркаса в течение полтора-двух десятков лет, сам процесс крепления поликарбоната упрощается в несколько раз.

Чем крепить поликарбонат к металлическому каркасу

Уложить пластиковые листы на готовое стальное или алюминиевое основание можно самыми разными способами. Например, поликарбонат можно наклеить на герметик или пришить к деревянной вагонке, закрепить саморезами или использовать специальный монтажный профиль. Выбор конкретной технологии основывается на размерах крыши, форме и толщине материала, и, конечно, зависит от структуры поликарбоната – сотовой или монолитной.

Чтобы не заниматься кустарщиной, при способе крепления лучше всего использовать самые надежные и проверенные практикой схемы:

• Установка или закладка фиксации листа на промежуточной поликарбонатной ленте Н-образного профиля;
• Монтаж пластиковых листов с фиксацией на стыках с помощью разборной — разъемной планки;
• Крепление поликарбоната с помощью специализированного разъемного профиля.

Кроме трех основных способов, используется вспомогательный вариант крепления точечным способом. В этом случае поликарбонат фиксируется не на линии стыка кромок, а по всей площади полотна. Схема явно заимствована из технологии обшивки каркасных металлических заборов и на сегодня используется только для очень тонкого сотового поликарбоната.

Простейшие варианты крепления пластика на каркасе

Точечный способ фиксации поликарбонатной кровли предполагает использование деревянной обрешетки, уложенной на каркас между металлическими прогонами перекрытия. Для крепления в полотне просверливается сквозное отверстие, в полость устанавливается резиновая втулка, далее заворачивается саморез с компенсирующей шайбой, и одевается защитный колпачок.

Вместо самореза можно использовать винт, что даст возможность при необходимости снимать поликарбонат с металлического каркаса. Единственное условие – потребуется просверлить отверстие в обрешетке. Стандартный шаг крепления поликарбоната к металлическому каркасу составляет 300-400 мм.

Даже запредельно большой слой снега не продавит тонкий поликарбонат на металлическом каркасе, как это бывает при использовании более простых и современных схем крепления. Кроме того, точечным способом можно без проблем монтировать материал на рейках с несимметричным профилем, например, выполнить крепление поликарбоната к металлическому уголку.

Фиксация ленточным профилем

В этом случае к металлу на каркасе крепится пластиковая лента Н-образного сечения с двумя полками на торцах. Профиль используется для крепления сотового поликарбоната к металлическому каркасу. При этом лента укладывается на крышу одновременно с поликарбонатным полотном.

Преимуществом подобной схемы является высокая скорость монтажа сотового поликарбоната на металлическом каркасе. Кроме того, можно обойтись без контробрешеточных дуг или арочных секций, что упрощает работу и экономит материал. Прочность такого способа крепления поликарбоната невелика, поэтому его используют преимущественно для временных наземных парников и теплиц.

Стационарное крепление пластика

Примерно 90% всех крыш, навесов и защитных козырьков собираются по стационарной схеме. В этом случае кровля собирается из отдельных листов пластика, вырезанных на всю ширину крыши. Таким образом удается обеспечить минимальную длину швов, что значительно упрощает монтаж прозрачного покрытия на металлическом основании.

Для постоянных крыш и навесов используется два типа креплений:

• Первый тип предполагает использование простой металлической или пластиковой подкладки с силиконовыми полосками уплотнения. После укладки поликарбоната кромки прижимаются монтажной планкой с помощью саморезов, заворачиваемых в тело металлического каркаса. Поверх крепежа одевается декоративная накладка;

• Во втором типе крепления применяется несущий металлический профиль с центральным ребром. Данный элемент можно использовать вместо планки контробрешетки каркаса. В этом случае саморез заворачивается не в деталь крыши, а в ребро профиля.


Главным преимуществом обоих схем является высокая прочность крепежа и возможность ремонта кровельного покрытия. В декоративном плане планочное крепление выглядит более привлекательно.

Подготовка к монтажу

Прежде всего, перед началом монтажных работ потребуется проверить и при необходимости выровнять несущие поверхности металлических дуг или профиля, на которые планируется уложить материал. Если этого не сделать, то играющая бликами поверхность на неровном каркасе будет выглядеть очень некрасиво.

После грунтовки и покраски металлического каркаса на поперечины укладывают монтажные планки, выравнивают их положение по шаблону и фиксируют болтовым соединением.

Как крепить поликарбонат к металлическому каркасу

Если для фиксации выбран точечный способ, то проще всего выполнить крепление на отдельных секциях крыши до установки на металлический каркас. Таким способом собирают небольшие фрагменты теплиц или временных навесов.

Отдельные панели с уже установленными листами поликарбоната стыкуют быстросъемными муфтами или хомутами.

Как крепить сотовый поликарбонат к металлическому каркасу

Точеный способ крепления позволяет достаточно гибко подбирать места для установки саморезов. Обычно крепеж вворачивается в древесину обрешетки, но если каркас собран без подслоя, то можно использовать металлические хомуты из стальных или алюминиевых полос, как это делается при сборке ограждения. Важно, чтобы между кромками оставался зазор не менее 4 мм на каждый метр длины покрытия.

Если остов крыши собран в виде плоских скатов, то более удобным будет использование специальной рейки. В первую очередь на каркас крепится монтажный профиль-рейка. Листы сотового поликарбоната фиксируются струбциной на металлических трубах, после этого закладывается и фиксируется саморезами прижимная планка.

Торцы сотового поликарбоната пришиваются к металлическому каркасу с помощью точечного крепежа. Потребуется лишь уложить дополнительную ленту прокладки под верхнюю и нижнюю кромку пластика. Разумеется, сотовый лист укладывается так, чтобы каналы располагались в продольном направлении относительно ската.

На верхнем торце сотового полотна наклеивается полимер-алюминиевая лента, по нижнему краю устанавливают заглушки с дренажными отверстиями конденсата. Один из вариантов монтажа поликарбоната на металлический каркас приведен на видео:

Как крепить монолитный поликарбонат к металлическому каркасу

Работать с литым поликарбонатным пластиком и сложнее, и проще. С одной стороны, монолитный карбонат очень прочный, и при правильной укладке жесткость металлического каркаса возрастает в разы. С другой стороны, материал легко царапается, и самое главное – монолит не прощает ошибок при подготовке металлического основания. Если сотовую панель можно подогнуть или поддавить креплением, то с монолитным полотном требуется максимальная точность, прежде всего, в выравнивании опорной поверхности.

Если нет опыта работы с литым поликарбонатным листом, то лучше всего использовать специализированный двухручьевой профиль. С его помощью можно закрепить пластик неограниченной толщины и ширины, как монолитный, так и сотовый материал.

Данный тип крепления монолитного поликарбоната к металлическому каркасу стоит недешево, поэтому применяется для литых пластиков или сотовых арок большой кривизны.

Конструктивно узел состоит из жесткого алюминиевого основания с приподнятыми боковыми кромками — полками. На кромках уложен П-образный металл-резиновый или силиконовый уплотнитель. Верхняя прижимная планка также оборудована ленточным уплотнением.

При креплении пластика кромки монолитного поликарбонатного листа фиксируются прижимом саморезом к нижней части профиля. При этом литое полотно сохраняет возможность отклоняться на несколько градусов относительно осевой линии кровли. Это решение обеспечивает герметичность стыка даже при избыточной нагрузке, но если смежные кромки двух листов уложены с разницей более 1 мм, обеспечить герметичность соединения не удастся.

Советы и рекомендации

Использование в конструкции соединительного профиля силикона и резины в значительной степени упрощает монтаж монолитного поликарбоната на металлический каркас и одновременно делает его уязвимым. Фирменные сорта уплотнителей хорошо противостоят солнечному ультрафиолету и выдерживают низкие температуры. Но даже в этом случае производители рекомендуют перед сборкой и в процессе последующего обслуживания обрабатывать резину силиконовым маслом в аэрозоле.

Сотовый материал из-за канальной структуры оказывается намного более пластичным, поэтому потеря упругости резины практически не влияет на прочность кровли, уложенной на металлический каркас.

Заключение

Крепление поликарбоната к металлическому каркасу не представляет особой проблемы, как для опытных кровельщиков, так и для новичков. При покупке литого пластика в количествах, достаточных для покрытия беседки или навеса для машины, строительные салоны предлагают огромный выбор всевозможных вариантов монтажного профиля с подробной инструкцией от производителя о нюансах выполнения работ, так что запутаться в деталях достаточно сложно.

• Строительство туалета на даче своими руками
• Баня из клееного бруса своими руками
• Детский деревянный домик своими руками
• Строим погреб своими руками

Как крепить поликарбонат к деревянному каркасу своими руками: инструменты

Срок службы навесов и теплиц из поликарбоната зависит от качества строительных материалов и правильной работы. Монтаж таких конструкций наделен особенностями, без которых невозможно добиться высокого качества. Это в полной мере относится и к выбору крепежа поликарбоната к дереву.

Содержание

1. Нюансы крепления поликарбоната к дереву
2. Выбор системы крепления
3. Подготовительные работы
4. Технология крепления поликарбоната к деревянному каркасу
5. Крепление сотового поликарбоната
6. Крепление монолитного поликарбоната
7. Можно использовать силикон
8. Варианты крепления
9. Рекомендация с

Нюансы крепления поликарбоната к дереву

Поликарбонат крепится к дереву саморезами

На надежность и срок службы поликарбонатных изделий влияет выбор и обработка материалов, а также правильный монтаж. Перед началом работы рекомендуется подготовить специальное оборудование и подобрать подходящую систему крепления. В этом случае конструкция будет прочной и прослужит долгие годы.

Если для изделий с полимерными панелями используется металлический каркас, то крепления выбирают предназначенные для этих целей. Аналогичные условия предъявляются к пластиковой основе. Однако традиционно поликарбонатный материал монтируется на деревянный каркас. При этом необходимо придерживаться правил и алгоритма работы. Подготовка к установке конструкции начинается с выбора крепежа.

Выбор системы крепления

Для крепления поликарбонатного листа к деревянному каркасу используются различные методы. Вариантов саморезов для крепления панелей к дереву:

• оцинкованная кровля с шестигранной головкой и шайбой из EPDM;
• с резиновой термошайбой;
• с полимерной термошайбой;
• соединительный профиль.

Последний вариант поставляется в виде разъемного и неразъемного изделия для зажима сотового поликарбоната. Профиль крепится к раме специальными хомутами.

Представленные системы основаны на использовании саморезов. Металлическое изделие обеспечивает фиксацию двух и более листов за счет винтового соединения. Резьба необходимой длины создается в момент ввинчивания. Полное название крепежного изделия — саморез.

Подготовительные работы

Перед креплением поликарбоната к дереву листы необходимо положить на горизонтальную поверхность и обрезать по эскизам крыши или навеса над крыльцом. Для разметки используется пластиковый маркер. В качестве режущего инструмента рекомендуется использовать электролобзик для монолитных или ножовку по металлу для сотовых моделей. Перед работой подготовьте ленту, торцевые планки и заглушки.

Перед разрезанием листов необходимо наклеить полоску скотча, чтобы не поцарапать. Перед монтажом монолитного поликарбоната опорную поверхность обрешетки подгоняют для плотного прилегания листов по периметру. Если проигнорировать эти работы, дизайн будет перекашиваться.

Укладка сотовых листов осуществляется таким образом, чтобы по центру полотна проходили 1-2 рейки обрешетки. На каркас выставляются саморезы с шагом 30 см. Изделия с формованным пластиком монтируются по оконной технологии.

Если полимерные панели планируется монтировать на реечный металлический профиль, то необходимо оборудовать кромочную подшивку сверху и снизу. Разборный профиль укладывается поверх каркаса. После монтажа часть листа находится над поверхностью, немного свисая, образуя козырек. Для защиты от атмосферных осадков нижний край обшивают деревянной рейкой внахлест.

Технология крепления поликарбоната к деревянному каркасу

Установка поликарбоната на деревянную обрешетку своими руками – наиболее проблематичная работа. Это связано с тем, что постройки из бруса, обшитые полимерными панелями, набирают влагу. Усадка и незначительное коробление конструкции негативно сказывается на геометрии. Поэтому необходимо строго соблюдать инструкции по установке.

Крепление сотового поликарбоната

Крепление сотовых полимерных панелей к брусу начинается с верхней точки обрешетки. Поликарбонатная лента предварительно нарезается и поднимается на верх конструкции. Это позволяет ровно расположить ткань прямо на раме.

Затем по линии разметки укладывается подкладочная лента. Стык между деревом и листом поликарбоната рекомендуется заделать хорошим силиконом. Обработка швов предотвращает образование конденсата и запотевание.

Процесс крепления листов к каркасу прост, если придерживаться алгоритма:

• сверление отверстий под саморезы;
• установка внутри силиконовой втулки;
• крепление шайбы на саморез;
• вкручивание саморезов с помощью отвертки.

По окончании работ устанавливается торцевая лента и снимается защитная пленка с поверхности. Зазоры и стыки допускается закрывать накладками.

Крепление монолитного поликарбоната

Листы стягиваются по краям саморезами через планки, на которые устанавливается уплотнитель.

Принципиальное отличие этого способа крепления от предыдущего в том, что прижимное усилие распределяется равномерно по всему полотну. Такой подход способствует надежной фиксации листов вне зависимости от положения конструкции.

Если вы попытаетесь зафиксировать криволинейную крышу с помощью прижимной планки, существует риск образования трещин в материале. Причиной этого является неравномерная нагрузка на деревянный каркас. Саморезы будут одновременно удерживать лист и разрушать его.

Можно использовать силикон

Одним из домашних способов крепления поликарбонатного материала к деревянным рейкам является использование прозрачного силикона. Состав наносится клеевым термопистолетом. Идея состоит в том, что продукт будет выступать в качестве соединителя или прокладки между разнородными материалами. В этом случае поликарбонат необходимо паять с изнаночной стороны.

Этот метод эффективен для акрилового или минерального стекла. Не рекомендуется использовать его для полимерных изделий. При нагревании материал расширяется и отслаивается от клеевой основы за считанные часы. Важно использовать силикон в качестве герметика, герметизируя щели и стыки. Инструмент не может удерживать пластиковый лист на раме изделия.

Варианты монтажа

Отсутствие обрешетки в конструкции снижает надежность и срок службы теплицы или сарая. Ввиду этого несущую конструкцию создают так, чтобы стык полотна находился на опоре, а не между ее элементами. В противном случае изделие становится неустойчивым к сильным порывам ветра. Существует два способа крепления поликарбоната к деревянному каркасу.

Первый — сухой тип установки. Технология предполагает использование застежек и прорезиненных вставок. Монтаж осуществляется следующим образом:

1. Лист поликарбоната разметить по чертежам и разрезать на части.
2. Просверлите отверстия в основании и панелях.
3. Поместите выступы и резиновые уплотнения в полученные канавки.
4. Закрепите листы саморезами.

Второй вид монтажа называется «мокрым», так как в качестве фиксации используется поролоновый клей, резиновый или силиконовый герметик. В этом случае крепление поликарбоната к дереву осуществляется по следующему алгоритму:

1. Настройка и обработка элементов. Используйте растворитель для очистки поверхности.
2. Нанесите клей или герметик на раму, пластиковую пленку и отдельные детали.
3. Прижать лист к несущей конструкции на время, указанное производителем. Примечательно, что такие композиции имеют начальную и конечную полимеризацию.

Для резки поликарбоната рекомендуется циркулярная пила. Перед установкой материал должен быть прочно закреплен во избежание смещения и для устранения вибрации. Опилки и пыль после резки полотна удаляются строительным пылесосом или сжатым воздухом.

Рекомендации

Несмотря на свои преимущества, лист поликарбоната остается мягким материалом, который можно повредить в процессе эксплуатации. Ввиду этого во время монтажа листов на поверхность запрещается устанавливать какие-либо тяжелые предметы. Царапины и шероховатости могут возникнуть даже от песка с подошвы обуви, не говоря уже о металлических изделиях.

Если деревянная обрешетка имеет примыкание к стене здания или кровле, то нижнюю планку необходимо выполнять съемной. Есть у такой компоновки полимерного материала и недостатки – попадание внутрь влаги, пыли и воды с кровли, что приводит к образованию зеленого устойчивого налета. Устранить «цветение» поверхности можно только механической обработкой и промывкой перекисью водорода.

Крепление поликарбоната к металлу. Лента оцинкованная для крепления поликарбоната

Панели из сотового или монолитного поликарбоната благодаря своей практичности нашли применение во многих сферах строительства и промышленности. В частности, пластиковые листы широко используются при обустройстве различных конструкций и конструкций, образуя надежное кровельное покрытие. Если выбрано подходящее крепление из поликарбоната, материал обеспечит оптимальную прочность и защиту от механических воздействий. Крепление может производиться к любому материалу, но наибольшую ответственность в выборе способа крепления берут на себя металлические каркасы и поверхности.

Порядок монтажа поликарбоната

Работа состоит из нескольких этапов. В первую очередь выполняются замеры поликарбоната, необходимые для укладки на бетонную поверхность или каркас. Далее необходимо подготовить листы заданных параметров. Одним из основных преимуществ поликарбоната является простота обработки. Резать можно и обычной ножовкой, и строительными ножницами. Затем поликарбонат непосредственно крепится к каркасу с помощью крепежных элементов. На завершающем этапе анализируется качество работы: проверяются места стыков пластиковых листов, крепление крепежных элементов и состояние сот (ячеек ребристого поликарбоната), которые должны быть чистыми.

Как монтировать монолитный поликарбонат?

Для монтажа листового (монолитного) поликарбоната используются специальные метизы, профили и оцинкованная лента. Из сотового пластика эта разновидность отличается высокой плотностью и жесткостью. В плане использования крепежа эти качества являются плюсом, хотя технически они немного усложняют процесс сверления и внедрения элементов. Наиболее распространено крепление поликарбоната саморезами, но для получения стабильной и прочной конструкции также рекомендуется использовать профили и специальную ленту. Если особых требований к конструкции нет, то можно ограничиться обычными метизами, но при условии, что монтаж будет сопровождаться применением термошайб.

Особенности крепления сотового поликарбоната

Панели этого типа крепятся теми же элементами, что и монолитные аналоги. Но у сотового поликарбоната есть свои конструктивные особенности, которые важно учитывать при монтаже материала. Открытые ячейки могут забиваться грязью, водой и насекомыми, что сказывается на технических и эстетических качествах покрытия. Предотвратить засорение позволяют специальные ленты, которые наклеиваются на сотовый поликарбонат. Крепление защитной полосы позволяет изолировать внутреннее пространство материала. Различают паропроводящие и уплотнительные ленты. Отбор предпочтительнее остановить на первом варианте, так как он сводит к минимуму возможность засорения ячеек, но не создает барьера для удаления конденсата и проветривания. Уплотнительные ленты, в свою очередь, максимально препятствуют любому контакту сот с внешней средой – в том числе не пропускают воздух и влагу.

Лента оцинкованная

Это новый способ крепления листов поликарбоната, при котором используются металлические полосы, прошедшие антикоррозионную обработку. Элементами застежки являются зажимы для галстука, стандартная ширина которых составляет 20 мм, а толщина около 0,7 мм. Благодаря оцинковке этот материал не подвергается химическому разрушению ржавчиной, а также обеспечивает прочность конструкции. Если поликарбонат крепится к металлу в теплице, рекомендуется предусмотреть возможность комплексной фиксации поясов, что обеспечит стяжку сразу нескольких листов материала.

Технология крепления оцинкованной ленты

Основным преимуществом при монтаже таких лент является отсутствие необходимости вмешиваться в структуру самого поликарбоната. То есть его не нужно ни сверлить, ни делать специальные перфорации для крепления бетона. Ленты обеспечивают достаточно плотное прилегание материала к элементам каркаса. Использовать этот метод желательно на арочных и арочных конструкциях. При этом в несущих арках тех же теплиц не придется создавать отверстия для метизов, так как оцинкованная лента для крепления поликарбоната действует по принципу усадки.

Процесс установки начинается с фиксации положения пластиковых листов. Укладка нескольких элементов осуществляется внахлест. Затем необходимо разделить ленту на две части – каждую из них изначально закрепляют в основании конструкции. Отрезки укладывают точно по линии схождения панелей и фиксируют гайками. Таким образом, лента для крепления поликарбоната обеспечивает плотное соединение листов, не влекущее повреждения материала и создающее достаточно привлекательный вид всей конструкции.

Нюансы эксплуатации оцинкованных лент

Хотя этот способ крепления является наиболее технологичным и имеет множество преимуществ, в нем есть и определенные недостатки, которые следует учитывать. В основном они обусловлены тем, что фиксация осуществляется в открытом виде. Соответственно, если теплица с поликарбонатом долгое время находится без присмотра, есть риск ее быстрого и незаметного демонтажа – открутить несколько шурупов не составит труда злоумышленнику с пассатижами. Кроме того, крепление поликарбоната металлической лентой на 2-3 см наружу, что часто вызывает неудобство при тесном контакте с поверхностями теплицы.

Термошайба

До появления термошайбы и оцинковки поликарбонат крепился обычными саморезами. Это простой и дешевый способ, при котором обеспечивается относительная надежность конструкции. Недостатки использования такой фурнитуры обусловлены физическими и эксплуатационными свойствами поликарбоната, которые делают его структуру изменчивой при перепадах температур. Использование термозавивки сводит на нет негативные факторы – элемент естественным образом адаптируется к внешним условиям, равномерно распределяя прижимное усилие. Также практикуется комбинированное крепление поликарбоната к металлу, при котором саморезы и термоволна закручиваются через оцинкованную ленту. Этим достигается максимальная надежность обшивки металлического каркаса и устраняются недостатки, присущие однократному использованию бандажей. С другой стороны, это самая затратная и трудоемкая технология монтажа поликарбоната, которая в ряде случаев себя не оправдывает.

Крепление профиля

Это специальные приспособления, предназначенные для крепления или соединения листов поликарбоната. В конструкции этих профилей присутствуют два элемента – основание и крышка. С их помощью обеспечивается двусторонний прижим краев материала, не требующий сверления и непосредственного скручивания листов. Только база фиксируется в соответствующих местах, где планируется установка. Такое крепление поликарбоната выгодно, прежде всего, надежностью и герметичностью, но помимо этого владелец получает и безупречный внешний вид покрытия. Так как профили обычно изготавливаются из того же поликарбоната, они визуально сливаются с основными листами. Достаточно подобрать подходящие по цвету элементы.

Существуют также алюминиевые профили, имеющие аналогичную конструкцию. Они обеспечивают такое же качество соединения, как и оцинкованная лента для крепления поликарбоната, но при этом устраняют огрехи прижимного способа монтажа. То есть раскрутить эту систему не так-то просто – наличие саморезов и крепкого зажима профиля усложняют эту задачу для злоумышленника.

Двустороннее и перфорированное крепление

На выбор способа монтажа поликарбоната влияет расположение точек крепления. Существует два подхода к установке – проходной и двухсторонний. Первый вариант используется в том случае, если поликарбонат покрывает большую площадь. Чтобы исключить возможные прогибы листов, следует сделать несколько крепежных проходов по месту расположения краев материала. В зависимости от того, какое поликарбонатное крепление используется, шаг может быть 40-50 см.
