Почему светодиодные лампы горят при выключенном выключателе?
Главная » Инженерные системы » Электричество » Электрофурнитура
Опубликовано: Рубрика: ЭлектрофурнитураАвтор: Andrey Ku
Одна из самых распространенных проблем, связанных с LED лампочками, заключается в том, что светодиодная лампа светится при выключенном выключателе. Причин проявления такого свечения можно выделить несколько, начиная от особенностей функционирования конкретного устройства и заканчивая плохим качеством прибора. Чтобы точно определить причину работы лампочки после выключения, необходимо более подробно ознакомиться с тем, как она устроена. Это позволит нам понять, где произошел сбой.
Светодиодные лампы – особенности устройства
По сравнению с лампами накаливания, конструкция диодных приборов несколько сложнее. Выделим основные элементы и опишем их предназначение:
- Цоколь – выполняется из латуни и покрывается никелем, что препятствует возникновению коррозии и способствует надежному контакту с патроном.
- Полимерное основание цокольной части – покрывается полиэтилентерефталатом для защиты корпуса прибора от пробивания электрическим током.
- Драйвер – выполняется по схеме гальванически развязанного модулятора стабилизатора электрического тока. Основное предназначение драйвера заключается в обеспечении стабильного бесперебойного функционирования даже при перепадах напряжения сети.
- Радиатор – производится из анодированного алюминиевого сплава. Требуется для эффективного отвода тепловой энергии от остальных элементов лампочки.
- Печатная плата из алюминия на теплопроводимой массе – гарантирует необходимый температурный режим работы чипов путем отвода тепла к радиатору непосредственно от чипов.
- Чипы – собственно говоря, это и есть осветительный механизм, другими словами – диоды.
- Рассеиватель – стеклянная полусфера, уровень рассеивания света которой стремится к максимуму.
Принцип действия светодиодных ламп для простого обывателя довольно сложен и запутан. Если вкратце, то свечение происходит в результате выделения фотонов вследствие постоянного изменения и рекомбинации электронов с последующим переходом на другие энергетические слои. Бесперебойное протекание процесса обеспечивается полупроводниковыми материалами чипов. Чтобы обеспечить оптимальные условия работы всего устройства в целом, применяются различные резисторы или токоограничивающие механизмы.
Некоторые производители на сегодняшний день стараются внедрять усовершенствованные технологии создания свечения, в частности, задействуют специальные диодные мосты. Стоимость таких лампочек несколько выше по сравнению с другими светодиодами, но качество полностью соответствует цене.
Свечение при выключении – основные причины
Несмотря на замечательные потребительские свойства и надежность, иногда потребители жалуются на те или иные проблемы. Так, очень часто наблюдается тусклое свечение, даже если свет в комнате полностью выключается. Естественно, такое явление негативным образом сказывается на экономичности, ведь энергия для свечения по-прежнему потребляется. К тому же, это мешает спать. Лампа может испускать тусклый свет от нескольких минут до нескольких часов. Так что следует обязательно разобраться с проблемой, чтобы не переплачивать лишние деньги.
Очень часто наблюдается тусклое свечение, даже если свет в комнате полностью выключается.Можно выделить несколько основных причин, объясняющих, почему светодиодные лампы горят при выключенном выключателе:
- Проблемы, связанные с электропроводкой в квартире. К примеру, на одном из участков электрической цепи имеется некачественно сделанная изоляция.
- Осветительный прибор подключен к выключателю, оснащенному подсветкой.
- В лампочке в качестве источника освещения используются излучатели низкого качества.
- Функциональные особенности LED устройства.
К примеру, на одном из участков электрической цепи имеется некачественно сделанная изоляция.Наибольшие проблемы возникают, когда причиной является некачественная изоляция. Поэтому для начала требуется отработать и отбросить все остальные возможные причины этого явления. Если же необходимо проверить изоляцию, то выполняется это следующим образом. В течение минуты подается большое напряжение, то есть имитируются условия, способствующие возникновению пробоев в электрической цепи. В случае если проблема действительно заключается в изоляции, исправить ситуацию будет проблематично. Это очень трудоемко, ведь придется разрушать стену, отклеивать обои, поскольку проводка обычно устанавливается при помощи штробления стены. Заменив изоляцию, вам нужно будет заштробить ее, заделать стену и вернуть обои на прежнее место.
К счастью для собственников, проблемы с некачественно выполненной изоляцией относительно редко встречаются. Гораздо чаще причиной, почему светодиодная лампа светится после выключения, является подключение источников света к коммутатору, оснащенному подсветкой. В таком случае осветительный механизм, расположенный непосредственно в выключателе, замыкает электрическую цепь. Как следствие, происходит пропускание тока, хоть и в очень малых количествах. Однако этого более чем достаточно, чтобы после отключения лампы LED продолжали тускло освещать помещение.
Приобретая дешевые осветительные приборы, будьте готовы к тому, что проблем с ними может быть значительно больше, нежели при покупке качественных светодиодных ламп. Невысокое качество готового изделия очень часто влияет на наличие ошибок в чипах и платах. Поэтому сильно экономить не следует, ведь, заплатив немного больше денег, вы получите качественный прибор, который будет работать надежно и без перебоев в течение очень долгого времени, экономя электроэнергию.
В некоторых случаях причиной, почему светятся светодиодные лампы при выключенном свете, являются функциональные особенности самого устройства. Даже самые дорогие и качественные лампы могут иногда проявлять себя таким образом. В резисторах происходят самые разные процессы, например, при подаче электрического тока идет небольшое накапливание тепловой энергии самим резистором. И даже когда свет в комнате отключается, за счет накопленной энергии свечение поддерживается в лампочке. Как правило, такое явление наблюдается в течение очень небольшого промежутка времени. К тому же, производители стараются изготавливать резисторы из специальных материалов, препятствующих накоплению лишней тепловой энергии.
Светильник горит после выключения – варианты решения проблемы
Определившись с тем, почему светится светодиодная лампочка при выключенном свете, можно переходить к решению проблемы. Далее следует список основных рекомендаций, в зависимости от причин возникновения этого явления.
Если проблема заключается в наличии подсветки в коммутаторе, решений может быть несколько. Можно поступить логично и, по примеру первого пункта, отправиться в магазин за коммутационным аппаратом, в котором подсветка не предусмотрена. Еще один вариант – это отрезать провод питания, который отвечает за подсветку. Для этого потребуется вскрыть выключатель, что делается достаточно просто и быстро, даже новички в этом деле смогут самостоятельно разобрать и собрать устройство за несколько минут. Если же без подсветки вам не обойтись, то можно всего лишь установить еще один резистор в цепи, который будет препятствовать накоплению энергии.
Изоляция, как уже было отмечено ранее, вызывает наибольшие трудности при решении проблемы.
Если вы не хотите нарушать целостность стены, то можно попытаться пойти другим путем. Его суть заключается в подключении дополнительной нагрузки (реле, резистора, лампы накаливания) параллельно диодам, которые не прекращают гореть. Единственное условие – сопротивление подключаемого дополнительного прибора должно быть меньше, чем у LED лампы. Из-за слабого сопротивления подключенный элемент гореть не будет, а из-за перенаправления тока светодиодные лампы тоже светиться после выключения не будут.
Итак, мы рассказали, почему горят светодиодные лампочки при выключенном выключателе, а также о том, что решить такую проблему не так уж сложно. Главное – найти причину этого свечения, после чего можно приступать к действиям.
Рекомендации по выбору LED ламп – как не ошибиться при покупке
Чтобы во время эксплуатации не возникало проблем со светодиодными лампами, рекомендуем приобретать продукцию проверенных и надежных изготовителей. За качество всегда надо платить, поэтому такие лампочки могут стоить очень недешево.
Однако благодаря высококачественной продукции вам удастся избежать множества проблем в будущем, в том числе таких, когда при выключенном выключателе горит светодиодная лампа. Обязательно читайте инструкции, которые вкладываются в упаковку с товаром. В них указано, как правильно пользоваться LED лампами, а также чего делать не рекомендуется.
Как правило, там сообщается, что применение некоторых приспособлений весьма нежелательно для качественного освещения лампы. Например, различные таймеры, регуляторы яркости, фотоэлементы, клавишные выключатели с подсветкой могут стать причиной сбоев в работе. Для достижения наибольшего эффекта при освещении необходимо учитывать соответствие показателей лампы тем условиям, где она будет функционировать. Следует покупать те модели, которые подходят вам, исходя из угла свечения, индекса цветопередачи, температурного света, светового потока, а также, разумеется, мощности лампы.
Обратите внимание на радиатор, а если быть точнее – на его размеры.
Он предназначается для быстрого и эффективного отвода тепловой энергии, выделяемой при освещении, непосредственно от самих источников света. Обязательно проверяйте соответствие мощности лампы и габаритов радиатора. Если мощность большая, тогда как охладитель большими размерами не отличается, не рекомендуем покупать осветительный прибор данной модели, поскольку в дальнейшем могут проявляться проблемы, в том числе светодиод может гореть после выключения. В инструкциях обычно указывается, из какого материала сделан радиатор. Отдавать предпочтение нужно алюминию, керамике или графиту.
Еще один важный момент – это стык между корпусом лампы и цоколем. Следует проверить, нет ли зазубрин или прочих механических дефектов по краю держателя. Цоколь должен плотно и надежно крепиться к корпусу, без какого-либо люфта.
Следующий этап проверки лампочки на качество заключается в определении уровня пульсации. Свечение должно быть постоянным и равномерным, без миганий и дрожаний.
В связи с тем, что пульсации невооруженным глазом незаметны, обратимся к помощи мобильного телефона или фотокамеры. Снимая включенную LED лампу на видеокамеру, мы сможем разглядеть мигания, если они, конечно, имеют место быть. У производителей качественных осветительных приборов уровень пульсации минимальный, даже через камеру телефона рассмотреть ее проблематично.
Понравилась статья? Поделиться с друзьями:
Из-за чего могут мигать светодиодные лампы после выключения
Светодиодные лампы — источники света, основанные на светодиодах. Применяются для бытового, промышленного и уличного освещения.
Выключатель с подсветкой – удобное и красивое решение. Она нужна для того чтобы ночью не искать рукой где включается свет, беспорядочно хлопая по стене. Но с переходом на энергосберегающие, а затем и на светодиодные лампы многие столкнулись с проблемой, что лампочка мигает или тускло светится с таким выключателем. Подсветка и вызывает этот эффект. В этой статье мы расскажем почему светодиодные лампочки мигают, когда свет не горит.
Виды подсветки выключателей и принцип действия
В выключателях устанавливают подсветку одного из двух возможных видов:
1. Неоновая лампочка (индикатор тлеющего разряда).
2. Светодиод.
Световая индикация на неоновой лампочке, как и на светодиодах потребляет малый ток (единицы миллиампер). Неоновый индикатор зажигается, когда выключатель переведён в положение «ОТКЛ», то есть когда его контакты разомкнуты. Когда вы нажимаете на клавишу, замыкая его контакты – лампа включается, а индикация выключается.
Логика работы элементарна. Но как работает подсветка выключателя?
Независимо от типа подсветки, чтобы она горела нужно чтобы через лампочку протекал ток. Ранее, для домашнего освещения, мы использовали лампы накаливания или галогеновые лампы, в любом случае свет излучался металлической спиралью.
Так вот ток светодиода или неонки протекал по цепи:
ФАЗА-ПОДСВЕТКА-СПИРАЛЬ ЛАМПЫ-НОЛЬ

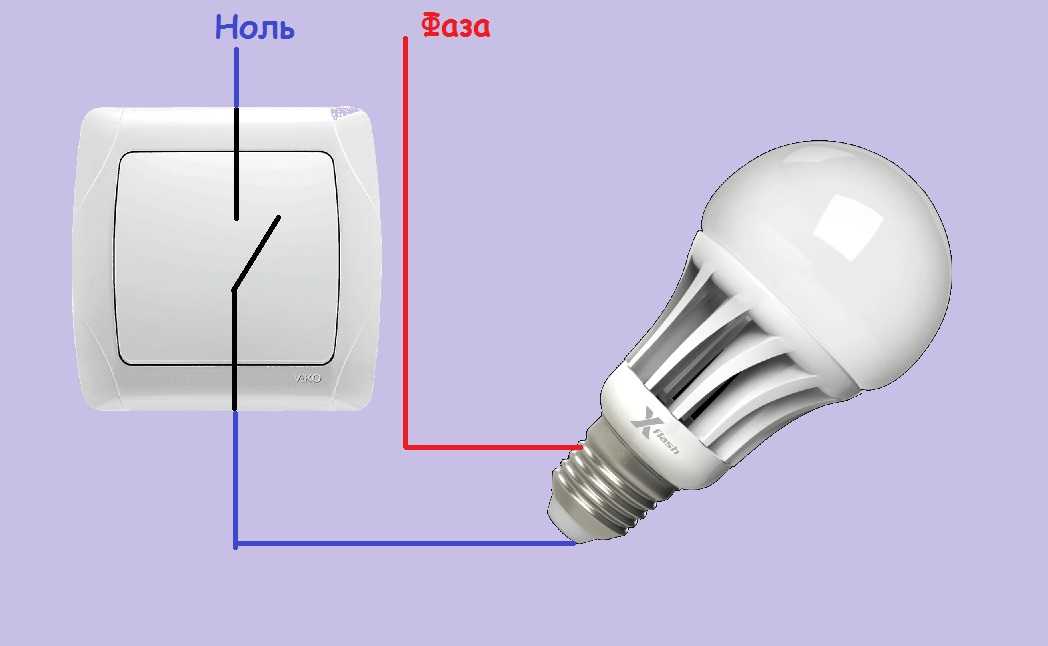

Это наглядно проиллюстрировано на рисунке ниже.

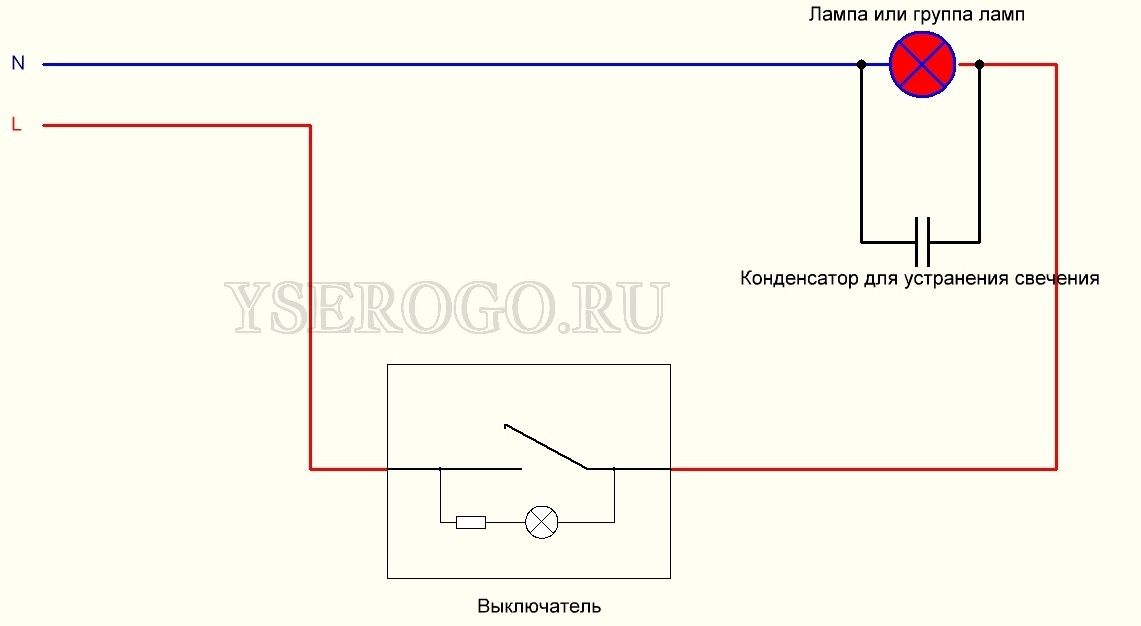

Ознакомьтесь со схематическим изображением этой цепи.

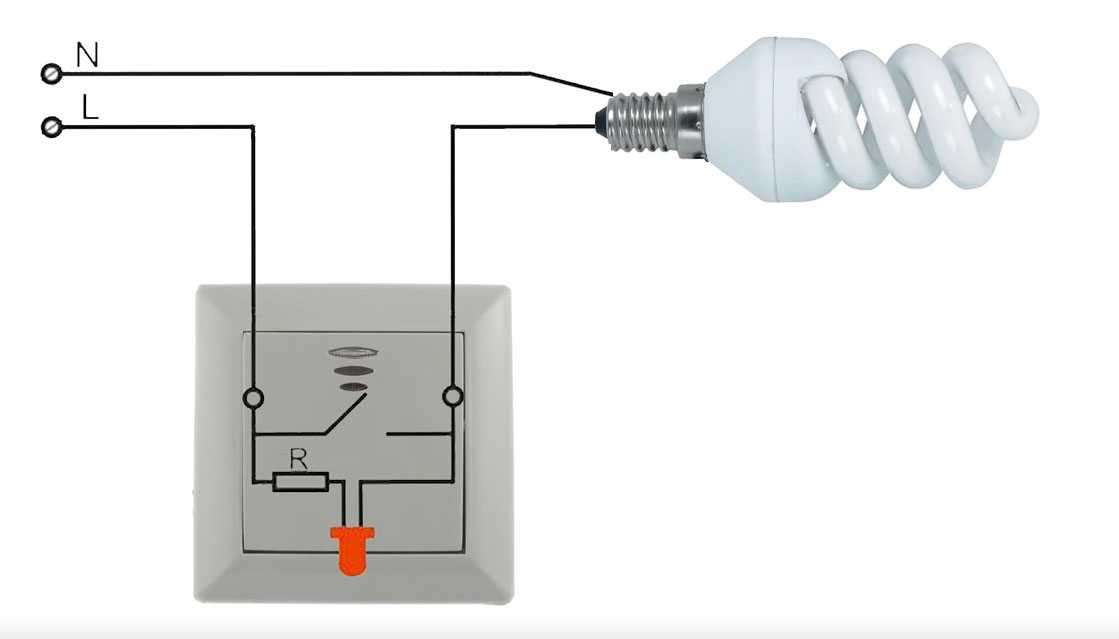

Схема светодиодной подсветки изображена ниже.
Почему мерцают светодиодные и энергосберегающие лампы
Но спираль лампы накаливания представляет собой замкнутый участок цепи, пусть и с большим сопротивлением. Так мы плавно подошли к основному вопросу статьи – причине мигания светодиодных ламп от выключателя с индикатором.
Через светодиоды или компактную люминесцентную лампу (энергосберегайка) ток подсветки протекать не может потому, что они не запитаны напрямую от сети 220В, и не представляют собой аналог спирали. Оба типа экономных лампочек питаются от специального устройства, для люминесцентных ламп называется оно электронный пускорегулирующий аппарат, а для светодиодных – драйвер.
В общем виде оба источника питания представляют собой импульсный преобразователь. Когда вы включаете такую лампу в цепь где есть выключатель с подсветкой – её ток начинает заряжать сглаживающий конденсатор, до тех пор, пока на нём не окажется энергии в количестве достаточном для кратковременного запуска лампы.
Это и есть причина мигания светильника при отключенном выключателе. В зависимости от мощности лампы и схемотехники цепей питания – лампа может мерцать, тускло гореть или вовсе не реагировать на такие выключатели. Подсветка в свою очередь может работать, а может и не работать совсем.
Как устранить проблему
Всё очень просто, чтобы свет не мигал нужно убрать светодиод или неонку из выключателя. Для этого снимают декоративную клавишу выключателя, извлекают его из стены и убрать неонку или светодиод, она может быть либо в виде такого модуля как изображен ниже, либо просто установлена между контактами. В любом случае нужно убрать лампочку-индикатор.
В этом видео наглядно продемонстрирован этот процесс.

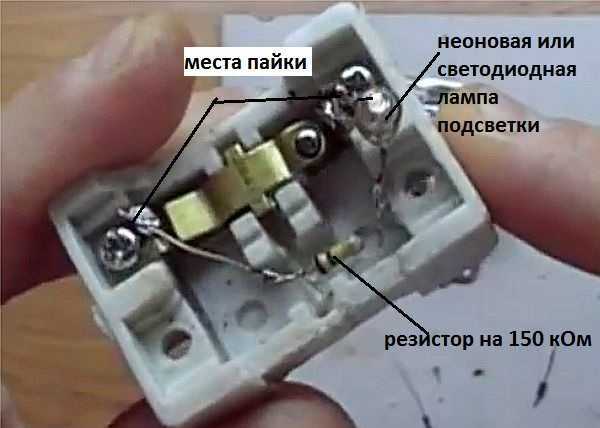

Если вы не хотите убирать подсветку – сформируйте альтернативный путь для протекания тока. Для этого параллельно лампе устанавливают резистор высокого сопротивления – 50-510 кОм 2 Вт.
Его можно рассчитать по току индикатора, а можно подобрать опытным путем.
Но многие электрики ругают этот способ из-за того, что резистор может греться. Вы можете использовать реактивное сопротивление конденсатора в этих же целях. Ёмкость конденсатора должна быть порядка долей микрофарада (0.1-0.5мкФ), а рабочее напряжение не меньше 400В.
Заключение
Устранить мигание отключенной лампы от выключателя с подсветкой не составляет труда. Мы привели три варианта решения этой проблемы. У каждого есть свои преимущества и недостатки. Какой из них выбрать – решать вам. Также стоит отметить и то, что сейчас многие светодиодные лампы не мигают от подсветки выключателя.
Ранее ЭлектроВести писали, что ДТЭК заменяет устаревшие масляные выключатели на современные вакуумные. 65% масляных выключателей уже заменили на экологически безопасные. К 2027 году компания планирует полностью отказаться от выключателей, которые в своей конструкции содержат масло.
По материалам: electrik.info.
электрика — свет включается без горячих проводов, но есть горячие провода после выключения света домовладелец) и столкнулся с этой странной ситуацией, когда начал выдергивать выключатели.
Используя бесконтактный тестер (который, как я убедился, работает с другими проводами/розетками в доме), я не обнаружил горячих проводов, когда выключатель света включен (и свет/вентилятор включены), но когда я поворачиваю выключатель света (и свет/вентилятор выключаются) один из проводов становится горячим. Я в тупике, как такая конфигурация вообще возможна.
Выключатель света работает с потолочным вентилятором (где один переключатель управляет включением/выключением, а пульт дистанционного управления/шнур регулирует скорость вращения вентиляторов).
Что может быть причиной этого? Кажется, это не обратная полярность или какой-либо другой электрический термин, который я могу придумать / найти в Google. Дом был построен в 1920-х годах, так что определенно могло быть что-то старое/неправильно сконфигурированное.
РЕДАКТИРОВАТЬ: Я взял мультиметр и измерил напряжение. Напряжение 0 во включенном состоянии и 120 в выключенном. Опять же, я не уверен, как он может иметь нулевое напряжение, когда свет явно горит.
РЕДАКТИРОВАТЬ Снова: вместе с этим сообщением ответьте на это сообщение, https://community.smartthings.com/t/wiring-question-why-would-a-switch-have-no-power-when-on-and-power -when-off/39897 помог мне понять, почему мультиметр показывает напряжение в выключенном состоянии, но не во включенном.
- электрика
- проводка
- освещение
- потолочный вентилятор
6
Используя бесконтактный тестер (который, как я убедился, работает с другими проводами/розетками в доме), я не обнаружил горячих проводов, когда выключатель света включен (и свет/вентилятор включены), но когда я выключаю свет (и свет/вентилятор выключается) один из проводов становится горячим.
Я в тупике, как такая конфигурация вообще возможна.Это проблема фрейма/отношения. Электричество относительно. Не существует абсолютного «у этой штуки есть электричество, а у этой нет». Птица может приземлиться на провод и получить напряжение в 12 000 вольт по сравнению с землей, и птице все равно, потому что она не на земле.
Если бы у птицы был бесконтактный тестер и поставить его на провод он стоит на , то этот провод показал бы холод/0В. Однако если птица протянет руку и измерит другой фазный провод с его точки зрения на одном проводе , другие провода будут считаться горячими, как и заземленный разрядник.
Если бы птица улетела и приземлилась на линию грозозащиты, а затем измерила бы фазные провода, то все они были бы такими горячими, как вы ожидаете.
Все дело в точке зрения и позиции.
Ну и что, если вы приобрели систему отсчета 120 В от земли, как птица? Тогда все ваши показания в норме для правильно подключенного переключателя.
Это одна из неприятных особенностей бесконтактных тестеров.
Другая возможность заключается в том, что переключатель неправильно подключен к нейтральному проводу. Затем, если ваша система отсчета была 0 В/земля, как вы ожидаете, ваши показания снова имеют смысл.
Один из способов выйти из этого тупика — подключить удлинитель с тремя контактами к розетке с заведомо заземленным заземлением, например, к розетке электрика рядом с панелью. Затем измерьте расстояние от очевидного контакта заземления на разъеме шнура до клемм выключателя с помощью тестера неоновых ламп с двумя щупами или вольтметра.
4
Для бесконтактного тестера он должен находиться на расстоянии не менее 1 дюйма от других проводов, чтобы дать вам правильные показания.
В вашем случае у вас есть шлейф переключения. Это когда один провод идет к потолку и другим проводом возвращается к выключателю.
Когда переключатель включен, питание подается на нагрузку (лампу/вентилятор).
Когда переключатель выключен, по обратному проводу может проходить фантомное напряжение, достаточное для срабатывания бесконтактного тестера.
2
У меня небольшие проблемы с этим, но, если я вас правильно понял, вы подключаете выводы вольтметра к двум контактам переключателя. Если это правильно, то вы должны прочитать ноль вольт (0 В), когда свет включен, и 120 В, когда свет включен. Это то, что вы получаете?
Причина, по которой вы читаете 0 В на переключателе при включенном свете, заключается в том, что когда свет горит, переключатель замкнут. То есть два контактных винта соединяются внутри переключателя. Ток течет через замкнутый выключатель к свету, и свет горит. На переключателе не будет падения напряжения, потому что замкнутый переключатель имеет нулевое сопротивление и V = IR, где R равно 0 Ом.
Когда выключатель выключен, два контакта отсоединены друг от друга, и ток не проходит через выключатель и через светильник, включенный последовательно с выключателем.
Свет выключен. Когда вы подключаете вольтметр к двум контактам, вы читаете 120 В, потому что горячая линия в переключателе находится на уровне 120 В относительно нейтрали, а включенная горячая (другой контакт) подключена к нейтрали через свет.
РЕДАКТИРОВАТЬ Измерение напряжения на переключателе на самом деле не то, что вы хотите делать. Скорее вы хотите измерить напряжение на источнике света. Вы бы сделали это, подключив один провод вольтметра к переключаемому горячему контакту, а другой — к нейтрали или земле. В коробке должно быть заземление. Напряжение от коммутируемого горячего на землю (или еще лучше нейтраль, если она есть) будет таким, как вы ожидаете: 120 В при включенном свете и 0 В при выключенном свете.
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
electric — Добавлен новый свет в цепь, но он включается, когда выключатель выключен
Вы поместили новый свет параллельно выключателю, а не параллельно существующим. При включении новый свет замыкается накоротко, а на старые подается питание. При выключении у вас есть новый свет последовательно со старыми. Бьюсь об заклад, новый свет имеет очень низкую мощность (например, светодиод), а старые лампы имеют высокую мощность (лампы накаливания). Свет малой мощности получает почти все напряжение, а свет высокой мощности получает так мало, что не светится заметно.
Как заметил @isherwood, в коробке у вас есть шлейф переключения (на самом деле два, но это не относится к делу). То, к чему вам нужно подключиться, — это переключатели горячего и нейтрального, и единственное место, где вы, вероятно, найдете их, — это один из существующих источников света.
Изменить, чтобы добавить больше деталей:
Вот проводка, называемая петлей переключателя:
Питание поступает через черный (горячий) провод в коробку прибора.
Он продолжается в распределительную коробку через белый (с черной лентой) провод к выключателю. Когда выключатель включен, питание продолжает подаваться к включенному горячему (черный провод) к свету. После свечения питание возвращается к источнику по белому проводу (ноль).
В зависимости от возраста установки может быть или не быть дополнительного белого провода, ведущего нейтраль в распределительную коробку. Это позволяет использовать интеллектуальные переключатели, которым требуется нейтраль, но в вашем случае они не будут подключены в распределительной коробке, а просто закрыты.
Электроэнергия также может поступать через распределительную коробку, в этом случае это будет выглядеть примерно так:
Отличие здесь в том, что горячее поступает непосредственно в распределительную коробку и идет к выключателю. Переключенное горячее продолжается до света. После света мощность возвращается по нейтрали в распределительную коробку, где она соединяется с нейтралью обратно к источнику.
Вам необходимо подключить новый свет между включенным горячим и нейтральным. Только так он будет работать правильно. Вот как сказать, где это.
Если в распределительной коробке не было лишних белых проводов или не были подключены только один или два (по одному от каждого существующего светильника), то у вас есть шлейф выключателя: вы не можете подключить новый свет к выключателю. Вместо этого вы должны подключиться к одному из существующих источников света, обратно к черному свету и белому к белому свету.
С другой стороны, если есть два комплекта белых проводов, каждый из которых соединен сквозным (соединенным с проволочной гайкой или чем-то подобным), то питание сначала поступает на коммутатор, и вы можете подключиться там. Подсоедините новый черный к той стороне выключателя, которая идет к фарам (если вы не можете сказать, попробуйте один. Если выключатель не управляет светом, переключите его на другой). Ваш новый белый соединяется со сращенными белыми в распределительной коробке: снимите проволочную гайку, добавьте новый провод и снова прикрепите его.
