Лампа натриевая высокого давления ДНаТ 250 Вт Е40 TDM SQ0325-0004

₽ 409,11

Масса: 0,178 кг, объем: 0,001 м3 , кратность: 25 шт

Количество товара Лампа натриевая высокого давления ДНаТ 250 Вт Е40 TDM SQ0325-0004

Артикул: SQ0325-0004 Категории: Газоразрядные лампы высокого давления, Лампы, Натриевые лампы ДНаТ, Светотехника

• Описание

Описание

Натриевые лампы ДНаТ нашли широкое применение в самых различных отраслях хозяйства:

• благодаря длительному сроку службы и высокой световой отдаче, лампы ДНаТ нашли применение в светильниках, которые используются для освещения городских и строительных объектов;
• Смещение спектра ламп ДНаТ в красно-желтую область, позволяет использовать их в светильниках для освещения теплиц.

Преимущества:

• Повышенная светоотдача – до 125 Лм/Вт.
• Высокое качество изготовления ламп ДНаТ TDM обеспечивает надежность в работе и снижает число ранних отказов.
• Время розжига и выхода лампы на полную мощность от 2 до 6 минут.
• Применение газопоглотителя позволяет поддерживать оптимальный световой поток в течение всего срока службы лампы.

Минимальное отклонение от заявленного светового потока в течение всего срока службы лампы.

• Срок службы лампы 12 000 часов.

СОПУТСТВУЮЩИЕ ТОВАРЫ:

СВЕТИЛЬНИКИ:

• Стекло для светильников РКУ/ЖКУ 06 (до 250 Вт) TDM SQ0318-0053

  ₽ 488,84В корзину

• Стекло для светильников РКУ/ЖКУ 06 (400 Вт) TDM SQ0318-0052

  ₽ 801,15В корзину

• Светильник РКУ 06-125-004 без стекла TDM SQ0318-0014

  ₽ 1194,25В корзину

• Светильник РКУ 06-125-002 под стекло TDM (стекло заказывается отдельно) SQ0318-0015

  ₽ 1236,75В корзину

• Светильник РКУ 06-400-004 без стекла TDM SQ0318-0022

  ₽ 1419,50В корзину

• Светильник РКУ 06-400-002 под стекло TDM (стекло заказывается отдельно) SQ0318-0023

  ₽ 2069,75В корзину

• Светильник ЖКУ 06-100-002 под стекло TDM (стекло заказывается отдельно) SQ0318-0018

  ₽ 3283,62В корзину

• Светильник РКУ 06-250-004 без стекла TDM SQ0318-0016

  ₽ 3347,13В корзину

• Светильник РКУ 06-250-002 под стекло TDM (стекло заказывается отдельно) SQ0318-0017

  ₽ 3376,29В корзину

• Светильник ЖКУ 06-150-002 под стекло TDM (стекло заказывается отдельно) SQ0318-0019

  ₽ 3649,52В корзину

• Светильник ЖКУ 06-250-002 под стекло TDM (стекло заказывается отдельно) SQ0318-0020

  ₽ 4841,34В корзину

ЦОКОЛЬ Е40:

• Переходник E40-E27, белый, TDM SQ0335-1003

  ₽ 48,18В корзину

• Патрон керамический E40, Народный SQ0335-0037

  ₽ 59,37В корзину

• Патрон керамический E40 TDM SQ0319-0006

  ₽ 73,07В корзину

технические характеристики, подключение и рекомендации по применению

Прежде чем рассмотреть технические характеристики лампы ДНаТ 250 Вт, следует разобраться, что представляет собой данный источник света, какова его конструкция и принцип действия. Специалисты в области светотехники знакомы с изделием, но новичкам термин «дуговая натриевая трубчатая лампа высокого давления» ни о чем не говорит. Кроме того, что лампа изготавливается в форме трубки, а излучающим элементом является натрий.

ДНаТ – это проверенные временем, надежные осветительные приборы, не лишенные недостатков по сравнению с современными аналогами.

Два десятилетия назад такие лампы использовались для освещения автомобильных трасс по всему миру, но со временем их начали заменять светодиодными устройствами. К слову, в прошлое натриевые лампы так и не ушли: опытные проектировщики нередко закладывают их в свои проекты, а обусловлено это рядом причин. Во-первых, стоимость светодиодов значительно выше, во-вторых, энергетическая эффективность последних не столь велика, в-третьих, количество производителей led-продукции слишком велико, из-за чего порою трудно выбрать качественные приборы.

Содержание

• ДНаТ простыми словами
• Конструкция
  • Горелка
  • Цоколь
• Принцип действия
• Сравнение технических характеристик
• Достоинства и недостатки ДНаТ
• Сферы применения
• Схемы подключения
  • Двухточечный ИЗУ
  • Трехточечный ИЗУ
• Меры предосторожности при эксплуатации
• Возможные неисправности
• Условия утилизации

ДНаТ простыми словами

Лампы ДНаТ за рубежом называются HPS Lamp, что расшифровывается как High-Pressure Sodium Lamp, переводится как «натриевые лампы высокого давления» и на русском сокращенно пишется НЛВД. Первые НЛВД производились в Советском Союзе в форме эллипса или трубки, с прозрачной или матовой колбой, зеркальным напылением или без него, различной мощности.

Получается, ДНаТ – это разновидность источника света НЛВД, но при выборе немецкого изделия фирмы Osram будьте готовы увидеть наименование типа VIALOX NAV-T 250 W SUPER 4Y.

К НЛВД относятся и другие источники света – ДНаЗ (зеркальное напыление) и ДНаС (светорассеивающая колба).

Конструкция

При рассмотрении конструкции лампы ДНаТ мы видим следующие элементы:

• стеклянная колба;
• цилиндрическая трубка с алюминиевым держателем.

Полость трубки заполнена парами ртути (как у люминесцентных источников) и натрия, образующими амальгаму натрия. Но это не все газообразные вещества: для пуска изделия применяется ксенон.

ДНаТ бывают и высокого, и низкого давления. Данный параметр, по сути, связан с температурой цвета: в первом случае лампа имеет светло-желтый оттенок, во втором – приглушенный желтый (как у галогенок и ламп накаливания).

Ксенон находится внутри горелки, обеспечивающей плавный пуск оборудования. Для повышения срока эксплуатации могут использоваться одновременно две горелки.

Горелка

Та самая цилиндрическая трубка, о которой сказано выше. Изготавливается из прозрачной керамики, устойчивой к воздействию высоких температур и химически активных веществ. Впервые была изготовлена компанией General Electric в 1960 году и запатентована под названием «лукалос» (у нас известна как «поликор»). В основу ее создания заложена технология спекания окиси алюминия при высоких температурах. К двум концам трубки припаяны вольфрамовые электроды.

Внутри нее находится смесь инертных газов и натриевой амальгамы под давлением 100 и выше кПа, которое обеспечивает легкость возникновения электрического разряда за счет большей плотности среды, а также расширяет область видимого спектра.

Цоколь

Для подключения к линиям электропитания используется резьбовой цоколь Эдисона типа Е. Для ламп ДНаТ мощностью 50, 70 и 100 ватт используется типоразмер Е27, для более энергоемких моделей 150, 250 и 400 ватт – Е40. Цифра указывает диаметр патрона в миллиметрах.

Принцип действия

Для возникновения электрического заряда в газовой среде необходим импульс высокого напряжения. Поскольку натрий плавится при достаточно высокой температуре, электрический заряд загорается медленно: маломощные ДНаТ выдают полный световой поток через 5–6 минут, а большой мощности – через 10–15 минут.

В момент запуска среда холодная, ее электрическое сопротивление мало, поэтому процесс сопровождается лавинообразным нарастанием тока в цепи, что может вызвать перегрев и разрушение электродов лампы. Поэтому в состав пускорегулирующей аппаратуры ДНаТ включается электронный балласт (дроссель) – катушка индуктивности без сердечника. Компенсация происходит за счет возникновения магнитного потока, направленного противоположно породившему его току.

Сравнение технических характеристик

В таблице ниже представлено сравнение технических характеристик ртутной газоразрядной лампы высокого давления (ДРЛ) и трубчатой дугово-натриевой лампы (ДНаТ) одинаковой мощности – 250 Вт.

	ДРЛ-250	ДНаТ-250
Мощность (Вт)	250	250
Удельный световой поток (Лм/Вт)	45	90
Общий световой поток (Лм)	13500	28000
Время непрерывной работы (час)	12000	20000
Тип цоколя	Е40	Е40
Цветовая температура (К)	3800	2000
Индекс цветопередачи (Ra)	45	25
Время полного разогрева (мин)	5–10, в зависимости от температуры окружающего воздуха
Длина (мм)	228	250
Диаметр колбы (мм)	91	48

Достоинства и недостатки ДНаТ

Достоинства этого типа ламп видны из приведенной выше таблицы. В первую очередь, она обладает большей энергетической эффективностью. Значительно выше и рабочий ресурс. За счет своей компактности может устанавливаться в светильники меньшего размера. Цветовая температура соответствует естественному солнечному свету. При такой частоте спектра на световой поток не влияют хлопья снега, капли дождя, туман или пыль.

Имеются и свои недостатки. Время выхода на полный световой поток очень велико – в сильный мороз ДНаТ 250 может разгореться на полную мощность лишь через 15 минут (время зависит от мощности источника света). Из-за низкого индекса цветопередачи предметы интерьера при освещении могут иметь совершенно иной вид. В процессе эксплуатации от промышленной сети частотой 50 Гц появляется мерцание, оказывающее негативное действие на зрительный аппарат. При таком свете долго работать не получится.

Сферы применения

В первую очередь, используются натриевые лампы для уличного освещения, на фонарных столбах автострад и других объектов, где взвеси в воздухе могут негативно сказаться на безопасности. Свет дугово-натриевых ламп способен пробиться сквозь густой туман, ливень и снег, чего не скажешь об экономных светодиодных светильниках.

Благодаря большому содержанию ультрафиолета и инфракрасных волн оборудование используется в теплицах. Оно благотворно влияет на развитие и плодоношение растения, прогревая воздух и ускоряя фотосинтез.

Строго запрещено эксплуатировать ДНаТ на рабочих объектах, где требуется точное распознание цветов.

Схемы подключения

Для подключения ДНаТ к сети используется пускорегулирующая аппаратура, состоящая из балластного дросселя и источника высоковольтных импульсов (ИЗУ). Первый элемент включается последовательно, а второй – параллельно лампе. Ток, проходя через дросcель и ИЗУ, производит пуск лампы.

Мощность дросселя обязательно должна соответствовать мощности источника света. И включается он именно в фазную линию, которую можно определить, используя простейшую индикаторную отвертку. Для компенсации реактивной составляющей тока и снижения энергопотребления параллельно лампе включается гасящий конденсатор. Для ДНаТ-250 можно использовать модель емкостью 35 мкФ. Это необязательный элемент схемы.

Относительно использования ИЗУ у электротехников нет единого мнения. Дело в том, что он бывает двух типов:

• с двумя точками подключения;
• с тремя точками подключения.

Двухточечный ИЗУ

Схема генератора автоколебаний строится на двух динисторах. Включается параллельно лампе, поэтому устройство при возрастании пускового тока не оказывает балансирующего влияния на электросхему. Из-за этого дроссель может быть пробит. После запуска лампы ИЗУ продолжает работать, увеличивая энергопотребление.

Трехточечный ИЗУ

Особенностью устройства является то, что фазная линия проходит через него и по этой цепи оно оказывается включенным последовательно лампе. Поэтому при запуске его дроссель оказывает дополнительное компенсационное воздействие и лучше стабилизирует систему. Схема строится на полупроводниках последнего поколения, имеющих лучшие эксплуатационные характеристики. По этим причинам предпочтительнее использовать именно его.

Меры предосторожности при эксплуатации

Внешняя колба лампы нагревается до температуры 250–300 град. Цельсия. Это и определяет список мер безопасности при работе с ней.

1. Не касайтесь колбы лампы в течение 10–15 минут после ее выключения.
2. Категорически нельзя трогать колбу руками без перчаток: потожировые следы на поверхности приведут к неравномерному прогреву и даже взрыву.
3. Обеспечьте лампе хорошую вентиляцию и держите ее подальше от возгораемых конструкций. То же самое касается балластного дросселя, который нагревается до 150 град. Цельсия.

Кроме того, оберегайте лампу от ударов: при взрыве колбы осколки разлетаются на очень большое расстояние. При повреждении горелки возможно заражение помещения или территории ртутью.

Возможные неисправности

Для лучшей работоспособности ИЗУ рекомендуется размещать как можно ближе к лампе. Если вы уверены в том, что все элементы пускорегулирующей аппаратуры исправны, как и сама ДНаТ, проверьте высоковольтный провод, который идет от ИЗУ к патрону. Возможно, его изоляция изменила свойства и допускает утечку. Замените его и воспользуйтесь проводом большего сечения.

Условия утилизации

Горелки натриевых ламп высокого давления содержат амальгаму натрия – сплав натрия и ртути. Категорически нельзя выбрасывать ДНаТ в контейнеры с обычным бытовым мусором или закапывать их на ближайшем пустыре. Утилизация приборов проводится по тем же правилам, которые приняты для ламп ДРЛ и других устройств, содержащих ртуть.

Дуговые натриевые лампы высокого давления имеют очень хорошие технические характеристики. По энергоэффективности и ресурсу работы они конкурируют со светодиодными источниками света, поэтому люди еще долго будут использовать их в разных сферах жизнедеятельности.

Добро пожаловать в город Кингстон, штат Нью-Йорк

Экологизация наших уличных фонарей – Часто задаваемые вопросы о светодиодных уличных фонарях

Уличные фонари Kingston потребляют 1,9 миллиона кВтч энергии в год.

Обновленная информация о проекте светодиодной модернизации

Замена всех уличных фонарей началась в первую неделю января 2020 года.

Этот проект завершен.

 Окончательный отчет о преобразовании светодиодов

Общие сведения о процессе модернизации светодиодов

Город Кингстон начал процесс оценки нашего уличного освещения еще в 2014 году, когда компания C.T. Партнеры-мужчины подготовили Энергетический и технико-экономический анализ замены уличного освещения для города Кингстон. В центре внимания этого анализа была оценка экономии энергии и затрат в результате модернизации существующего уличного освещения в городе Кингстон с использованием более эффективной технологии освещения на светодиодах (LED). Этот анализ включал аудит городских уличных фонарей. Уличные фонари города состоят в основном из трех типов газоразрядных ламп высокой интенсивности (HID), которые менее эффективны, чем новейшие светодиодные лампы. Натриевые лампы высокого давления (HPS), ртутные лампы (MV), металлогалогенные лампы (MH) и лампы накаливания потребляют большое количество энергии по сравнению с количеством света, которое они производят. Анализ показал, что существующие светильники должны быть заменены эквивалентными светодиодными светильниками. Также было рекомендовано, чтобы городские власти приобрели наши фонари в Центральном Гудзоне, чтобы городские власти владели и взяли на себя обслуживание нашего уличного освещения. В 2015 году проект был выставлен на торги, но не присужден.

После этого исследования городские власти в течение нескольких лет тесно сотрудничали с Консорциумом уличных фонарей Мид-Гудзон, а также с другими муниципалитетами в регионе, чтобы продолжить процесс закупки уличных фонарей в Центральном Гудзоне с целью модернизации наших уличных фонарей. к светодиоду. В октябре 2015 года городской совет санкционировал внесение залога в размере 2 100 000 долларов США для проекта преобразования светодиодного уличного освещения. В марте 2017 года город Кингстон приобрел наши уличные фонари (столбы и светильники) в Central Hudson за 470 808,00 долларов США.

 В апреле 2018 года городские власти разрешили Управлению энергетики Нью-Йорка (NYPA) приступить к реализации проекта светодиодного уличного освещения города Кингстон, в рамках которого все наши несветодиодные уличные фонари будут переведены на светодиоды с предлагаемой годовой экономией более 100 000 долларов США в год. . Этот проект представляет собой инициативу «под ключ», возглавляемую Wendel Energy Services в качестве подрядчика по реализации для NYPA.

Летом 2018 года проект был запущен, и Вендел провел ГИС-аудит всех уличных и парковых фонарей Кингстона. Этот аудит с дополнительной информацией от городских властей, администрации и сотрудников службы общественной безопасности, а также координация между несколькими проектами городского транспорта помог разработать предварительный план проекта.

Город является частью более крупной группы местных сообществ, которые участвуют в оптовой закупке светодиодного освещения у NYPA, а также в комплексной модернизации. Это означает, что для всех муниципалитетов выбирается один подрядчик, который будет выполнять их все в рамках одного большого проекта, первым из которых станет Kingston.

 В большинстве используемых в настоящее время уличных фонарей используются газоразрядные лампы высокой интенсивности (HID), в том числе натриевые лампы высокого давления (HPS), ртутные (MV) и металлогалогенные (MH) лампы. Лампы HPS излучают желтовато-белый свет, тогда как лампы MV излучают голубовато-зеленый свет, а лампы MH излучают яркий белый свет. Светодиодная технология заменяет все три типа. Новые светодиодные светильники будут очень похожи на те, что установлены в настоящее время. В большинстве существующих светильников используется натриевая лампа высокого давления (HPS), излучающая желтовато-белый свет, а новые светодиоды излучают теплый белый свет. City стандартизирует цветовую температуру 3000K, теплый белый свет в соответствии с рекомендациями Американской медицинской ассоциации.

В прошлом году, до этого крупного проекта по модернизации светодиодов, город уже заменил более 250 уличных фонарей на светодиоды 3000K.







Сравнение ДРЛ, ДНТ и светодиодных ламп. Лампы дрл, днат, световой поток

Лампа ДРЛ

 (Дуговая ртутная лампа) — дуговая ртутно-люминофорная лампа высокого давления. Это одна из разновидностей электрических ламп, которая широко применяется для общего освещения больших площадей, таких как заводские цеха, улицы, площадки и т.п. (где нет особых требований к цветопередаче ламп, но высокая светоотдача от них требуется). Лампы ДРЛ имеют мощность 50 — 2000 Вт и изначально предназначены для работы в электрических сетях переменного тока с напряжением питания 220 В. (частота 50 Гц.). Для работы лампы необходимо пуско-регулирующее устройство в виде индуктивного дросселя.

Наименование	Мощность,    Вт	Длина    мм (Д)	Диаметр,    мм (Г)	Свет    расход лм	Срок    услуг, ч	Базовый тип
ДХО 125	125	178	76	5 900	12000	Е40
ДХО 250	250	228	91	13 500	12000	Е40
ДХО 400	400	292	122	24 000	15000	Е40
ДХО 700	700	357	152	41 000	20000	Е40
ДХО 1000	1000	411	167	59 000	18000	Е40

Лампа ДНаТ  — Дуговая натриевая трубчатая лампа. Конструкция и принцип действия светильника ДНаТ достаточно просты. Во внешнем стеклянном цилиндре лампы ДНаТ находится специальная «горелка», представляющая собой разрядную трубку цилиндрической формы, изготовленную из специального материала — чистого оксида алюминия. Трубка заполнена смесью паров натрия и ртути, также имеется зажигательный газ ксенон. Электрический разряд (дуга) создается в парах натрия высокого давления. При этом лампа ДНаТ (70, 150, 250 или 400 Вт) имеет, как правило, специфический цвет излучения с золотисто-белым или оранжево-желтым оттенком.

Лампа натриевая ДНаТ подключается особым образом: в первую очередь для этого требуется специальный пускорегулирующий аппарат (или иначе — электромагнитный/электронный балласт) и импульсно-зажигающее устройство (ИЗУ).

Тип лампы	Мощность, Вт	Световой поток, лм	Габаритные размеры, мм, не более		Цоколь Тип
			L (длина)	D (диаметр)
ДНАТ 50 эль	50	3 700	165	76	Е 27
ДНАТ 50 с	50	3 700	175	42	Е 27
ДНАТ 70 и	70	6 000	165	76	Е 27
ДНАТ 70 С	70	6 000	175	42	Е 27
ДНАТ 100	100	9 500	211	48	Е 40
ДНАТ 150	150	15 000	211	48	Е 40
ДНАТ 250	250	28 000	250	48	Е 40
ДНАТ 400	400	48 000	278	48	Е 40
ДНАТ 1000	1000	130 000	390	66	Е 40

Лампы ртутные газоразрядные широко применяются для освещения придомовых территорий, складов и других объектов.

У них есть ряд преимуществ: низкая стоимость продукта, недорогой блок розжига, высокая яркость. Однако покупка светодиодного аналога (LED) часто рассматривается как альтернатива RDL.

Сравнительные характеристики светодиодных ламп ДРЛ 400, 250 и Е40

	ДРЛ 250 Вт	Светодиод E40 60 Вт	ДХО 400 Вт	Светодиод E40 100 Вт
Потребляемая мощность, Вт	250	60	400	100
Световой поток, лм	9000	6400	15000	13000
Цветовая температура, К	3000	4200	3000	6500
Срок службы, ч	7000-10000	50000	7000-10000	50000

Стоимость ДХО значительно ниже, чем у конкурентов. Цена газоразрядной лампы около 4 долларов, аналогичной по яркости светодиодной — 40 долларов.

Сравнительный обзор светодиодных и газоразрядных ламп

Что лучше выбрать?

Преимущества светодиодных светильников достаточно очевидны.

Высокая светоотдача . Световой поток светодиодов около 100-120 лм/Вт. Для сравнения, у ДХО этот показатель всего 30-35 лм/Вт.

Срок службы Светодиодные источники света около 50 000 часов, что в 5-6 раз выше, чем у их конкурентов.

Ртутные лампы содержат ртуть, что требует особых условий для их утилизации. На сегодняшний день производство ламп, содержащих тяжелые металлы, постоянно сокращается. К 2020 году планируется полностью остановить производство таких устройств.

Светодиодные светильники

вообще не требуют обслуживания.

Если в конструкции объекта изначально заложено светодиодное освещение, то можно существенно сэкономить на проводке, ведь требования к мощности силовых кабелей значительно ниже.

Мощность светового потока. По паспортным данным ртутных ламп световой поток несколько выше, но более высокая цветовая температура светодиодов визуально нивелирует эти отличия.

Изменение светового потока во время работы . Все газоразрядные лампы со временем теряют яркость. Примерно за три месяца световой поток ДХО снижается на 30%. У конкурента яркость практически не меняется в течение всего срока службы.

Как подобрать эквивалент светодиода для газоразрядной лампы

Паспортные параметры по световому потоку ДХО актуальны только для новинки. Через три месяца яркость снижается на 15%, а через год на 30%. На этот показатель и ориентируемся при подборе замены.

Падение яркости ДХО после года эксплуатации

Например, для ДРЛ мощностью 250Вт с паспортными данными 9000-10000 люмен эквивалентной заменой будет светодиодный светильник мощностью 60Вт со световым потоком 6400 люмен. Кроме того, у вторых цветовая температура выше, поэтому визуально они светят ярче.

При мощности ртутного источника до 500Вт возможна замена на светодиодный вариант без изменения конструкции светильника. Для этого используйте лампы с цоколем Е40.

Для замены более мощных газоразрядных светильников потребуется либо новый светильник, либо увеличение количества источников света.

Экономическое обоснование замены лампы типа

Рассчитаем стоимость операции:

Сравните ДРЛ 400 и светодиодную лампу Е40 на 100Вт. При ежедневной работе по 12 часов светодиод проработает около одиннадцати лет. За 50000 часов работы потребляемая мощность составит 5000 кВт.

Затраты на энергию — 5000 кВ x 0,3 у.е. = 1500 у.е.

За тот же период эксплуатации ртутного источника потребуется 5-6 замен ламп. Энергопотребление, соответственно, составит 20000кВт.

Затраты на энергию — 20 000 кВ x 0,3 у.е. = 6000 у.е.

Реальные цифры будут еще выше, так как запуск ртутного источника света осуществляется через пускорегулирующую аппаратуру, которая сама по себе является потребителем энергии, стоимость электроэнергии будет выше на 10-15%.

  Только замена одной ртутной лампочки на светодиодную до истечения срока ее службы позволяет сэкономить более четырех тысяч долларов.

На промышленных объектах таких светильников может быть несколько десятков, а иногда и сотен.

Несмотря на значительно более высокую стоимость светодиодных источников, они имеют крайне низкое энергопотребление, что окупает первоначальные затраты буквально в течение первого полугодия эксплуатации.

В заключение, обратите внимание на этого светового монстра, который потребляет чуть более 0,5 кВт.

Ртутная лампа

ДРЛ – эффективный и надежный источник света, широко применяемый в местах, где не предъявляются повышенные требования к воспроизведению исходных цветов, но требуется высокий уровень светоотдачи. Успешно применяется для освещения промышленных предприятий, строительных площадок, тоннелей, теплиц и теплиц, сельскохозяйственных помещений, складов, а также городских улиц, площадей и скоростных дорог.

Принцип работы и основные преимущества светильника ДРЛ

Лампа

ДРЛ представляет собой эллипсоидальную колбу из огнеупорного стекла с размещенной внутри кварцевой горелкой (разрядной трубкой), заполненную аргоном и частицами ртути. При подаче электрического тока между электродами горелки возникает тлеющий разряд, который практически мгновенно трансформируется в дугу. В среднем стабилизация постоянных значений лампы происходит через несколько минут после включения, в результате чего она дает яркий свет, максимально приближенный к белому.

По сравнению с обычными лампами накаливания ртутные источники света имеют ряд неоспоримых преимуществ, среди которых:

• длительный срок службы, достигающий 12 000 часов;
• высокая светоотдача при относительно небольших габаритах;
• работают в широком диапазоне температур;
• низкие затраты на установку и обслуживание;
• приемлемая стоимость, позволяющая использовать такие устройства даже в домашних условиях для освещения прилегающих территорий.

Технические характеристики и возможности подключения

В интернет-магазине Электролайт вы можете приобрести лампы Philips HPL-N, приборы серии HQL от немецкого производителя светотехнической продукции Osram и продукцию российского производства от саранской фирмы «Лисма». В нашем каталоге представлен широкий выбор моделей. высокого качества со светоотдачей 27 или 40 лм/Вт и номинальной мощностью от 125 до 1000 Вт.

При низких температурах эксплуатации лампа HQL или любой другой серии подключается через пускорегулирующий аппарат к сети переменного тока напряжением 220 В. В нормальных условиях допустимо применение дросселя, который подбирается в соответствии с устройством власть. В схему подключения рекомендуется включить помехоподавляющий конденсатор, что позволит снизить потребляемую мощность. Рабочее положение светильника может быть как прямым, так и угловым.

Лампы ДРЛ 250 — применение
   Дуговая ртутная лампа (ДРЛ Лампа) — дуговая ртутно-люминофорная лампа высокого давления. Их широко применяют для общего освещения объемных территорий (улицы, заводские цеха, площадки и т. п.), где нет жестких требований к цветопередаче, но в то же время требуется большая светоотдача. Лампы ДРЛ имеют мощность от 50 до 2000 Вт. Они предназначены для работы в электричестве с переменным током и напряжением сети 220 вольт (стандартная частота 50 герц). Лампе ДХО нужен механизм управления (дроссель).

Лампы ДРЛ 250 — принцип работы
   На эту лампу подается переменное сетевое напряжение. Он направлен на основной и дополнительный электроды, расположенные с одной стороны горелки, и на такую ​​же пару электродов, расположенных с другой стороны кварцевой горелки. Следующим местом (зазором), где сосредоточено напряжение, является зазор между основными электродами горелки, которые расположены на ее противоположных сторонах.
   Расстояние между основным и дополнительным электродами мало. Это позволяет легко ионизировать этот газовый промежуток, прикладывая к нему определенное напряжение. Ток, возникающий после пробоя в этой области, имеет ограниченное электрическое сопротивление. Он расположен в электрической цепи дополнительными электродами, обращенными к входу проводников в саму горелку. Как только началась ионизация на концах горелки, разряд постепенно переходит в область между основными электродами кварцевой горелки. Это дает дополнительное горение лампы ДРЛ.

Лампы ДРЛ 250 — характеристики
   Лампа ДРЛ выходит на максимальный режим горения через 7 минут. Это связано с тем, что в ненагретом состоянии ртуть (в кварцевой горелке) находится в виде капель или налета на стенках стеклянной колбы. После запуска под действием температуры ртуть испаряется, а разряд между рабочими электродами постепенно улучшается. Как только вся имеющаяся ртуть переходит в газообразное состояние, лампа ДРЛ выходит на штатный режим работы.
   Повторное включение лампы ДРЛ не произойдет, пока она полностью не остынет.
   Лампа ДРЛ очень чувствительна к температуре. Поэтому ему нужна внешняя стеклянная колба. У этой колбы две функции: она служит преградой между внешней средой и горелкой, тем самым препятствуя охлаждению горелки, а так как внутренний разряд излучает не весь видимый спектр (только зеленый и ультрафиолет), то люминофор внутри внешней колбы, преобразует ультрафиолет в спектр красного свечения. Это позволяет комбинировать цвета в белом свечении лампы ДРЛ.

Лампы ДРЛ 250 — устройство
   Дуговая ртутная лампа (ДРЛ) состоит из трех основных функциональных частей: цоколя, кварцевой горелки и стеклянной колбы.

» Цоколь   Предназначен для приема электроэнергии из сети, путем соединения контактов лампы (один из которых ввинчивается, а второй точечный) с контактами патрона, после чего переменный ток передается непосредственно на электроды ДХО факел самой лампы.

» Кварцевая горелка  является основной функциональной частью светильника ДРЛ. Представляет собой кварцевую колбу, в которой по 2 электрода с каждой стороны. Два из них являются основными и два необязательными. Пространство горелки заполнено инертным газом аргоном (для изоляции теплообмена между горелкой и средой) и каплей ртути.

» Стеклянная колба — Это внешняя часть лампы. Внутри него находится кварцевая горелка, к которой подходят проводники от контактной базы. Из колбы откачивают воздух и закачивают в нее азот. И еще один важный элемент, который находится в стеклянной колбе, это 2 ограничительных сопротивления (соединенных с дополнительными электродами). Внешняя стеклянная колба покрыта изнутри люминофором.

Лампа четырехэлектродная подключается к сети через дроссель. Дроссель подбирается в соответствии с мощностью лампы ДРЛ. Роль дросселя заключается в ограничении тока, питающего лампу. Если включить лампу без дросселя, она моментально сгорит, потому что через нее пройдет слишком большой электрический ток. В схему подключения желательно добавить конденсатор (неэлектролитический). Это повлияет на реактивную мощность, а это позволит сэкономить электроэнергию в два раза.

Дроссель ДРЛ-125 (1,15А) = конденсатор 12 мкф. (не менее 250 В.)
Дроссель ДРЛ-250 (2,13А) = конденсатор 25 мкф. (не менее 250 В.)
Дроссель ДРЛ-400 (3,25А) = конденсатор 32 мкф. (не менее 250 В.)

P.S. Лампа ДРЛ содержит внутри капельки ртути, если разбить кварцевую колбу, то пары ртути разлетятся вдребезги в помещении площадью 25 кв. м. Аккуратно обращайтесь с лампой ДРЛ.

Для освещения в доме или любом другом помещении можно использовать различные осветительные приборы. В сегодняшней статье мы обсудим такой тип осветительных приборов, как лампы ДРЛ.

Эти светильники имеют особый принцип работы, из-за чего он стал так популярен в современном мире. Но чтобы создать необходимый уровень освещенности, необходимо правильно подобрать светильник, а также установить его самостоятельно. Всем самым важным вопросам, касающимся осветительных приборов типа ДРЛ (250 и 400) и ДНА, будет посвящена наша статья.

Информация о продукте

Лампы ДРЛ (дуговые ртутные лампы) — источник света, работающий по принципу оптического излучения, генерируемого газовым разрядом из паров ртути. На сегодняшний день это довольно распространенный светильник, получивший широкое применение в различных сферах.
  Сегодня для создания освещения используются такие лампы:

• на промышленных объектах. Это отличные промышленные лампы, создающие хороший световой поток и способные работать в различных условиях;
• для наружного освещения. Такие фонари размещают на столбах, расставленных вдоль дорог, пешеходных дорожек в парках и скверах. Лампы наружного типа выдерживают различные климатические условия и даже резкие перепады температур;
• создание необходимого уровня освещенности в общественных помещениях;
• для дома и др.

Внимание! Наиболее распространен тип светильников ДРЛ (чаще используются лампы 250, чем 400), а также полученные ДНаТ, применяемые для уличного освещения.

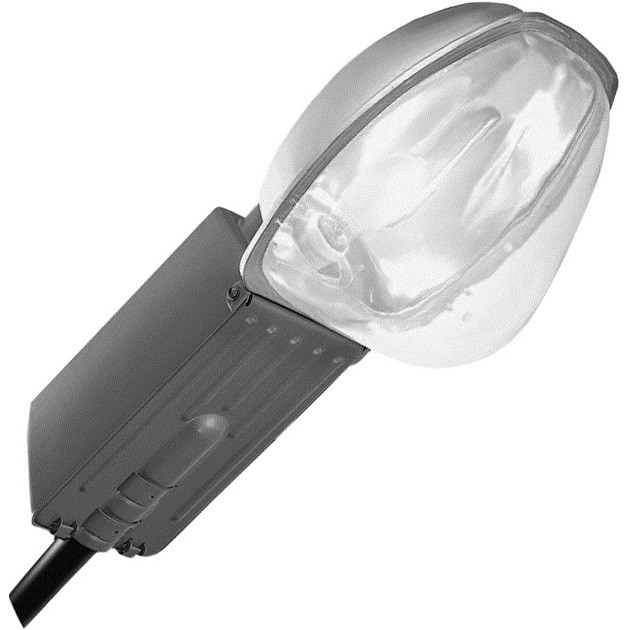

Фонарь уличный

Лампы ДРЛ

имеют вытянутую форму, благодаря чему они очень похожи на обычные лампы накаливания. Продукт состоит из следующих компонентов:

Такое строение определяет особый принцип работы подобного рода устройств.

Ламповое устройство

Светильники

ДРЛ имеют специальное устройство, позволяющее создавать качественный световой поток. Для этого внешняя часть колбы у светильников покрыта специальным люминофором. После полного выпуска воздуха из внутренней части трубки в нее под давлением впрыскивают пары ртути.
  Кроме того, этот тип осветительного устройства не обходится без двух элементов, действующих как внутреннее сопротивление. Эти элементы помещаются под стекло и подключаются ко второй паре электродов. Если в более ранних версиях использовались два электрода, то в современных моделях таких ламп применяются более долговечные четырехэлектронные устройства. Для ламп ДРЛ здесь требуется только индуктивный дроссель.
 Принцип работы осветительных приборов заключается в следующем. Проходя через контактные элементы, сетевое напряжение одновременно проводится в промежутках между парными электродами с обеих сторон устройства. В результате возникает «светящийся» разряд. После образования этого разряда образуется большое количество свободных электронов, а также положительно заряженных ионов. Когда их становится больше, за 0,5-1 мин этот тлеющий заряд превращается в устойчивую дугу.

Работа лампы

Через 7-10 минут происходит постепенное установление электрических и световых ламповых характеристик. На этом этапе лампа входит в фазу своего максимального горения.
  Особенностью этого типа освещения является именно такой долгий «разогрев». Это связано с тем, что на поверхности колбы или в газоразрядном устройстве капля ртути будет постепенно испаряться в результате нагревания продукта. В результате постепенного нагрева и испарения ртути наблюдается улучшение качества шихты. Необходимо помнить, что скорость нагрева светильника ДРЛ определяется внешней температурой помещения.

Какие типы бывают

Лампы внутреннего типа

На сегодняшний день лампы типа ДРЛ имеют достаточно большое разнообразие. Они могут быть:

• внутренний. Такие устройства предназначены для работы внутри помещений. Уличные модели более устойчивы к негативным воздействиям окружающей среды, чем они, но и комнатные модели могут эффективно противостоять загрязнениям и влаге. В противном случае их не устанавливали бы на промышленных объектах;
• ул. Уличная лампа типа ДРЛ специально разработана для наружного применения. Его корпус усилен и герметичен, что позволяет устройству выдерживать сильный ветер и затяжной дождь без существенного повреждения внутреннего содержимого светильника.

Кроме того, лампы могут иметь следующее деление:

Фонарь уличного типа

• ДРЛ или дуга ртутная люминесцентная. Эти продукты характеризуются небольшим индексом цветопередачи. Кроме того, они выделяют много тепла во время своей работы. Этим лампам нужен 2-минутный выход на нужный уровень светового потока. Также этот тип ламп менее устойчив к перепадам напряжения, которые иногда наблюдаются в сети. Поэтому им нужен стабильный источник энергии;

Внимание! Ввиду специфики работы ламп ДРЛ для их установки необходимо использовать термостойкие приводы.

Внимание! DRVED можно использовать для стимуляции фотосинтеза растений. Поэтому их часто используют в фотобиологических устройствах, а также в парниках и парниках.

• ДРВ или дуга ртутно-вольфрамовая. Также используется без подключения к ПРА. Отличаются повышенным индексом светоотдачи и достаточно долгим сроком службы.

Кроме того, светильники типа ПРЛ или ДНаТ могут различаться по мощности. Различают лапы следующей емкости:

• 125 Вт;
• 250 Вт;
• 400 Вт;
• 700 Вт;
• 1000 Вт

Внимание! Число, стоящее после аббревиатуры ДРЛ, означает мощность лампы. Из приведенного списка наиболее популярными на сегодняшний день являются лампы мощностью 250 и 400 Вт. Именно ДРЛ 250 или 400 часто используют для освещения промышленных объектов со средними требованиями норм освещенности.

Как видите, выбор здесь велик. Но если знать особенности каждого вида, то сделать его не составит труда.

Другой сорт

Лампа ДНаТ

Еще одним видом таких изделий являются лампы ДНаТ. Аббревиатура ДНаТ расшифровывается как дуговая натриевая лампа. Принцип работы лампы ДНАТ практически аналогичен лампам ДРЛ.

Светильник этого типа включает стеклянный шар. Он имеет специальную «горелку», имеющую форму цилиндрической разрядной трубки. Эта трубка в лампах ДНаТ изготовлена ​​из специального материала (чистый глинозем). Внутри труба заполнена парами натрия, которые находятся здесь под высоким давлением.
  Как и в случае рентгенографии, в ДНаТ дуга образуется за счет пропускания электрического тока через пары натрия. Мощность ГЭС несколько отличается от ДХО.
  Светильники ДНАТ бывают следующих мощностей:

Рабочий ДНАТ

• 70 Вт;
• 150 Вт;
• 250 Вт;
• 400 Вт.

При этом наиболее популярными и широко используемыми на сегодняшний день являются лампы мощностью 250 и 400 Вт.

Следует отметить, что светильники ДНаТ имеют специфическое свечение и создают излучение оранжево-желтых или золотисто-белых оттенков. В целом данные осветительные приборы используются для освещения так же часто, как и лампы ДРЛ.   При этом считается, что именно лампы ДНаТ являются самыми экономичными источниками света.   Этим фактом объясняется достаточно широкое распространение данного типа осветительных приборов для создания освещения самых разных помещений, а также уличного освещения. Для создания уличного освещения часто используют светильники мощностью 250 Вт, особенно для освещения в ночное время автомобильных дорог, аэродромов, вокзалов и тоннелей. При этом изделия мощностью 400 Вт для этих целей используются крайне редко.

Установка

Для создания качественного освещения с использованием ламп ДРЛ (мощностью 250 или 400 Вт) необходимо правильно установить данное изделие. Ведь даже качественная продукция не прослужит долго при неправильной установке. Особенно, если светильник был установлен на улице.
  Подключение к сети преобладающего ряда типов ламп ДРЛ происходит через ПРА.
