Понравилось видео? Подписывайтесь на наш канал!Контактор (он же магнитный пускатель) имеет достаточно широкое применение как в быту (например, для обогрева кровли), так и в промышленности (например, для пуска двигателя). Поэтому сегодня наша статья посвящена магнитному пускателю. В данной статье мы рассмотрим такие вопросы, как устройство и принцип работы контактора.
Устройство контактора (магнитного пускателя)

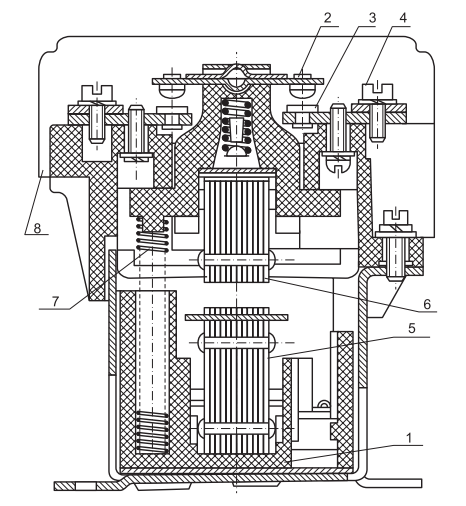

Конструктивно магнитный пускатель (контактор) состоит из следующих элементов:
• корпус контактора;
• неподвижная часть стального сердечника, выполненного из листов электротехнической стали;
• два короткозамкнутых кольца, установленных на неподвижном сердечнике, которые обеспечивают уменьшение вибраций при включении пускателя.
• силиконовая прокладка, которая уменьшает уровень шума при срабатывании пускателя;
• катушка с выводами (клеммами) для подключения провода питания;
• возвратная пружина;
• подвижная часть стального сердечника, выполненного из листов электротехнической стали;
• траверса с подпружиненными контактами, которая установлена на подвижной части сердечника;
• верхние и нижние клеммы с неподвижными контактами для подключения провода или кабеля, а также коммутации силовых цепей.
Работа пускателя
Рассмотрим принцип работы магнитного пускателя с тремя силовыми и одним дополнительным нормально открытым контактом на примере схемы управления электродвигателем — прямой пуск.
Нажимая кнопку «Пуск», мы замыкаем цепь, и ток поступает на катушку контактора. Катушка создает магнитный поток, при этом происходит втягивание якоря, который является подвижной частью сердечника.
Когда мы нажимаем кнопку «Стоп», цепь, питающая катушку пускателя, размыкается, магнитное поле пропадает, и происходит отталкивание якоря пружиной. В итоге траверса возвращается в исходное состояние, что вызывает размыкание силовых и дополнительных контактов.
Таким образом, мы рассмотрели устройство магнитного пускателя и принцип работы. Также вы можете посмотреть наше видео, в котором подробно показаны конструкция и работа магнитного пускателя.
назначение и виды, устройство, принцип действия и схема подключения
Магнитный пускатель, или электромагнитный контактор, это коммутационный аппарат, коммутирующий мощные потоки постоянного и переменного тока. Его роль — систематическое включение и отключение источников электричества.
Назначение и устройство
Магнитные пускатели встраиваются в электрические цепи для удаленного пуска, остановки и обеспечения защиты электрооборудования, электродвигателей. В основе работы лежит использование принципа действия электромагнитной индукции.
Основой конструкции являются тепловое реле и контактор, объединенные в одно устройство. Такое устройство способно работать в том числе и в трехфазной сети.
Подобные устройства постепенно вытесняются с рынка контакторами. Они по своим конструктивным и техническим характеристикам ничем не отличаются от пускателей, и различить их возможно только по названию.
Между собой они отличаются напряжением питания магнитной катушки. Оно бывает 24, 36, 42, 110, 220, 380 Вт переменного тока. Устройства выпускают с катушкой для постоянного тока. Их использование в сети переменного тока тоже возможно, для чего нужен выпрямитель.
Конструкцию пускателя принято делить на верхнюю и нижнюю часть. В верхней части находится подвижная система контактов, совмещенная с дугогасительной камерой.
Также здесь размещается подвижная часть электромагнита, механически соединенная с силовыми контактами. Все это составляет подвижную контактную схему.
В нижней части находится катушка, вторая половина электромагнита и возвратная пружина. Возвратная пружина возвращает верхнюю половину в первоначальное состояние после обесточивания катушки. Так происходит разрыв контактов пускателя.
Контакторы бывают:
- Нормально замкнутые. Контакты замкнуты, и питание подается постоянно, отключение происходит только после срабатывания пускателя.
- Нормально разомкнутые. Контакты замкнуты, и питание подается, пока работает пускатель.
Наиболее часто встречается второй вариант.
Принцип работы
Принцип действия магнитного пускателя основывается на явлении электромагнитной индукции. Если через катушку ток не проходит, значит, магнитное поле в ней отсутствует. Это приводит к тому, что пружина механически отталкивает подвижные контакты. Как только питание катушки восстановлено, в ней возникают магнитные потоки, сжимающие пружину и притягивающие якорь к неподвижно закрепленной части магнитопровода.
Так как работает пускатель только под воздействием электромагнитной индукции, размыкание контактов происходит при перебоях с электричеством и при снижении напряжения в сети больше чем на 60% от номинального показателя. Когда напряжение вновь восстановлено, контактор не включается самостоятельно. Для его активации потребуется нажатие кнопки «Пуск».
При необходимости изменения направления вращения асинхронного двигателя применяются реверсивные устройства. Реверс происходит благодаря 2 контакторам, активирующимся по очереди. При одномоментном включении контакторов происходит короткое замыкание. Для исключения таких ситуаций в конструкцию входит специальная блокировка.
Разновидности и типы
Пускатели, изготавливаемые по российским стандартам, разделяют на 7 групп в зависимости от номинальной нагрузки. Нулевая группа выдерживает нагрузку в 6,3 A, седьмая группа — 160 A.
Об этом необходимо помнить при выборе магнитных пускателей.
Классификация зарубежных аналогов может отличаться от принятой в России.
Необходимо руководствоваться типом исполнения:
- Открытые. Подходят для установки в закрытых шкафах или местах, изолированных от пыли.
- Закрытые. Устанавливаются отдельно, в помещениях без пыли.
- Пылебрызгонепроницаемые. Возможна установка в любом месте, в том числе и вне помещений. Основное условие — установка козырька, защищающего от солнечных лучей и дождя.
По типам пускатель электромагнитный можно подобрать по следующим параметрам:
- Стандартные версии, в которых подается напряжение на пускатель с дальнейшим притягиванием сердечника и активацией контактов. В этом случае в зависимости от того, нормально замкнутый или нормально разомкнутый это пускатель, происходит включение либо отключение электрооборудования.
- Реверсивные модификации. Такое устройство представляет собой реверс с электромагнитами. Такая конструкция позволяет исключить одновременное включение 2 устройств.
В маркировке магнитного пускателя зашифрованы его технические характеристики.
Обозначение размещено на корпусе и может содержать следующие значения:
- Серия прибора.
- Номинальный ток, обозначение которого вписано диапазоном значений.
- Наличие и конструкция теплового реле. Существует 7 степеней.
- Степень защиты и кнопки управления. Всего существует 6 позиций.
- Наличие дополнительных контактов и их разновидности.
- Соответствие креплений стандартным монтажным рамкам.
- Климатическое соответствие.
- Варианты размещения
- Износостойкость.
Существует несколько вариантов установки магнитных контакторов в системах управления, начиная с самого простого управления электродвигателями и заканчивая установкой с удержанием кнопки контактов, или реверсов.
Схема подключения на 220 в
Любая электрическая схема подключения содержит 2 цепи, в том числе и для однофазной сети. Первая — силовая, через которую осуществляется подача питания. Вторая — сигнальная. С ее помощью происходит контроль работы устройства.
Соединенные контактор, тепловое реле и кнопки управления составляют единое устройство, которое отмечается как магнитный пускатель на схеме. Он обеспечивает надлежащее функционирование и безопасность электродвигателей при различных режимах функционирования.
Контакты для подключения питания устройства размещаются в верхней части корпуса. Они обозначаются A1 и A2. Так, для 220 В катушки подается 220 В напряжения. Порядок подключения «ноля» и «фазы» роли не играет.
На нижней части корпуса находятся несколько контактов с отметками L1, L2, L3. К ним подключается источник питания для нагрузки. Постоянный он или переменный — не важно, главное — ограничение в 220 В. Снимается напряжение с контактов T1, T2, T3.
Схема подключения на 380 в
Стандартная схема используется в тех случаях, когда необходим запуск двигателя. Управление осуществляется при помощи кнопок «Пуск» и «Стоп». Вместо двигателя через магнитные пускатели может быть подключена любая нагрузка.
В случае питания от трехфазной сети в силовую часть входит:
- Трехполюсный автоматический выключатель.
- Три пары силовых контактов.
- Трехфазный асинхронный электродвигатель.
Цепь управления питается от первой фазы. В нее же включены кнопки «Пуск» и «Стоп», катушка и подключенный параллельно кнопке «Пуск» вспомогательный контакт.
При нажатии на кнопку «Пуск» на катушку попадает первая фаза. После этого пускатель срабатывает, и все контакты замыкаются. Напряжение проходит на нижние силовые контакты и по ним поступает на электродвигатель.
Схема может отличаться в зависимости от номинального напряжения катушки и напряжения используемой питающей сети.
Подключение через кнопочный пост
Схема, подключающая магнитные пускатели через кнопочный пост, предусматривает использование аналогового переходника. Блоки контактов бывают на 3 или 4 выхода. При присоединении необходимо определить направленность катода. Затем через переключатель подсоединяют контакты. Для этого используют триггер двухканального вида.
Если подключать устройство с автоматическими переключателями, то для них используют электронный регулятор.
Блоки при этом могут находиться на контроллере. Чаще всего встречаются устройства с широкополосными разъемами.
описание устройства и принцип действия, виды, из чего состоит
Для пуска электродвигателя применяются низковольтные пускатели. Выделяют реверсивные, модульные сборки. Устройство магнитного пускателя является востребованным в промышленной сфере деятельности.
Конструкция

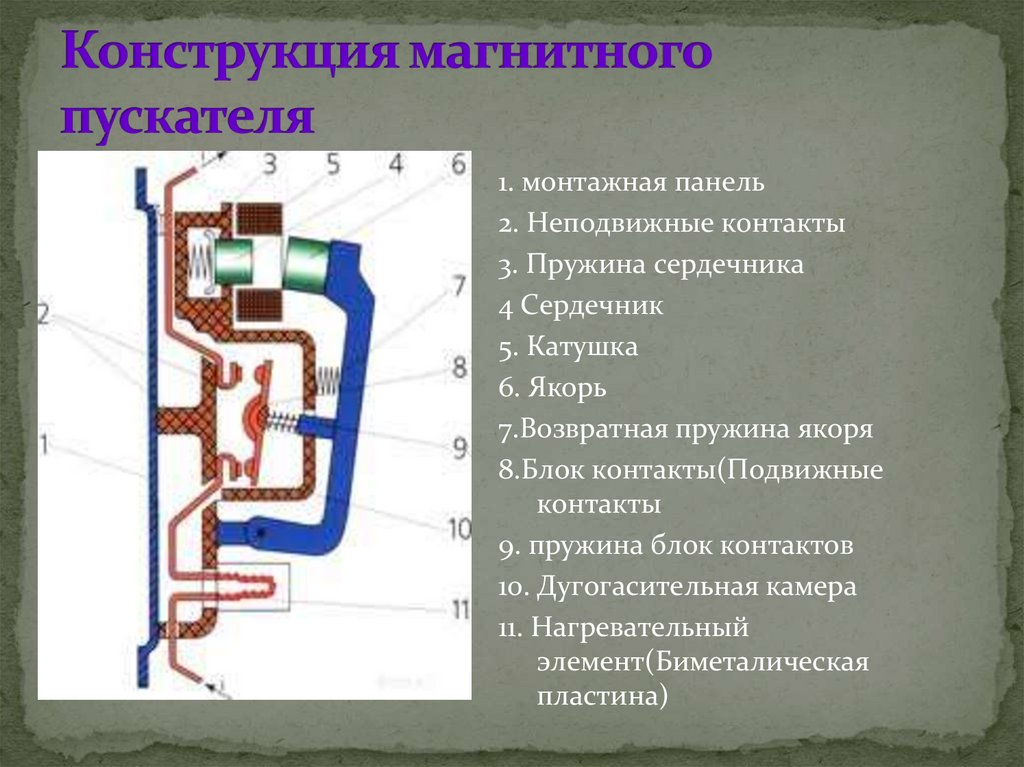

Магнитный пускатель по конструкции содержит следующие элементы:
- контакты;
- небольшой мостик;
- сердечник;
- магнитопровод;
- одна или несколько катушек;
- якорь;
- магнит;
- пружины над контактами.
Принцип работы
Если интересуют магнитные пускатели, назначение, устройство, принцип действия, стоит разобраться в механизме. У него за счёт мостика обеспечивается разрыв силовой цепи. Поскольку применяется подвижный якорь, обеспечивается надежное электрическое соединение.
Когда магнитопровод переходит в нижнее положение, пружины зажимаются, на устройство воздействует магнитное поле. Якорь отходит от контактов, и обмотки катушки ничего не угрожает.
Магнитопровод пускателя Интересно! Устройства для функционирования подключаются к источнику напряжения.Виды
Пользователи задаются вопросом, какие бывают магнитные пускатели. На самом деле учитывается категория. В зависимости от расположения элементов выделяют следующие разновидности:
- модификации открытого типа;
- автоматические защищённые элементы;
- устройство с влагонепроницаемым корпусом.
Разделение по конструктивным особенностям:
- с кнопкой на корпусе;
- с дополнительными контактами;
- с тепловым реле.
Открытого исполнения
Пускатели открытого исполнения устанавливаются в шкафах. Они монтируются в панелях, и делается все возможное, чтобы защитить их от влияния атмосферных факторов.
Не допускается попадание пыли, а также влаги. Распространенными считаются модификации со следующими характеристиками:
- Номинальный ток от 9 ампер.
- Напряжение до 380 Вольт.
- Контакты — 1 или 3.
- Степень защиты IP20.
- Коммутационная износостойкость от 2К.
- Средние размеры 70 на 40 на 80 мм.
Продаются мощные аппараты в комбинации с тепловым реле. У них высокий параметр допустимой температуры (+ 60 градусов). Также они не боятся повышенной влажности. Если присмотреться к моделям компанию Pro, с номинальным напряжением 380 вольт, у таких моделей имеется изоляция, а мощность потребления катушки доходит до 800 Вт.
Мощные аппаратыК числу прочих особенностей, приписывают оперативное срабатывание и значительную коммутационную износостойкость. Магнитные пускатели производятся с естественным охлаждением. Они, в первую очередь, предназначены для дистанционной остановки, пуска двигателей. Допускаются моторы с короткозамкнутым ротором.
Также встречается продукция «Евростандарт», которая имеет следующие характеристики:
- Номинальный ток 60 ампер.
- Рабочее напряжение 380 Вольт.
- Износостойкость — категория as3.
- Номинальное напряжение изоляции до 600 Вольт.
- Средние габариты 120 на 85 на 115 мм.
- Крепление осуществляется по рейке.
- Мощность двигателей от 30 кВт.
- Средний вес 1.3 кг.
Защищенного исполнения
Пускатели защищенного исполнения, подходят для помещений с пониженным уровнем влажности. Элементы защищены от воздействия пыли. Установки зачастую производятся компанией «Евростандарт». У них номинальное напряжение доходит до 660 Вольт, потребляемая пусковая мощность 7.5 кВт.
Средние габариты — 160 на 90 на 116 мм, установочные размеры средние 150мм, а масса от 0.5 килограмм. Есть пускатели с реверсивной оболочкой, используется тепловое реле. Степень защиты может быть ip54. Модификации годятся для работы с переменным током в цепи управления.
Средние параметры:
- Частота от 50 герц.
- Замыкающие контакты — 2 штуки.
- Номинальный ток 100-200 ампер.
- Минимальная допустимая температура — минус 40 градусов.
- Защита ip30.
- Допустимая максимальная температура окружающей среды — плюс 60 градусов.
Стоит обратить внимание на пускатели серии КТ с номинальным напряжением 380 вольт. Рабочий ток составляет более 100 ампер. У них предусмотрено три и более контактов. Магнитные пускатели серии ПМЛ способны работать в местах с повышенным уровнем вибрации.
У них высокий показатель относительной влажности, плюс они не боятся ультрафиолетового излучения. Установки могут использоваться в нишах, а также в панелях.
Пылебрызгонепроницаемого исполнения
Установки пылебрызгонепроницаемого исполнения должны устанавливаться под навесами.
Модели поставляются с винтовыми креплениями, монтируются на рейку. Компания «Пускконтакт» предлагает устройства для трехфазных асинхронных электродвигателей. Параметры моделей из серии ПКЛ:
- Установочные размеры 50 на 30 мм.
- Мощность двигателя от 4 кВт.
- Средняя масса 0.4 кг.
- Номинальный ток более 10 ампер.
- Напряжение изоляции до 700 Вольт.
Отдельная классификация
Магнитные пускатели различаются по типу предназначения. Есть модификации для слабых, средних и сильных индуктивных нагрузок. Отдельно выпускаются модели для асинхронных электродвигателей переменного тока.
Интересно! Распространенными считаются модификации под реверсивную сеть.
Кнопочный пост на корпусе прибора
Кнопочные посты необходимы для дистанционного управления техникой, устройства отличаются по функциональности. При подборе оборудования учитываются эксплуатационные характеристики. Зачастую кнопочные посты применяются под электрические двигатели. Оператор может находиться удалённо от техники.
Кнопочные постыВ промышленности, установки устанавливаются на краны либо подвижные составы. Также разрешается управлять вентиляторами либо гидронасосами. На рабочем месте можно создать целый комплекс оборудования с одним пультом управления. Основная задача — вовремя включать и отключать электрооборудование. Учитывается класс привода и тип стартера.
Если посмотреть на рынок, кнопочные посты производятся с открытым, закрытым корпусом, поэтому учитывается защищенность. При подборе берется в расчет уровень напряжения. Если рассматривать высоковольтное оборудование, требуется кнопочный пост для работы в цепи постоянного тока. Большинство постов способны воздействовать на коммутатор.
Пример! Если подключить его к асинхронному двигателю, можно управлять оборотами. Тоже самое можно сказать про реверс. В данном случае опять же облегчается работа оператора. За станком он способен менять обороты мотора вперёд, назад, и выбирать необходимый режим.
Подключение двигателя может осуществляться напрямую либо через магнитный пускатель. Контроллер останавливается через кнопку. Распространенными считаются однокнопочные, двухкнопочные посты, на которых изображены обозначения «запуск», «стоп». Простые модификации такие, как токарный станок, делаются с одной кнопкой. В отдельную категорию выделены элементы для регулировки кран-балок. У них кнопки толкателя являются защищенными, отличаются по количеству контактов.
Из элементов используются встроенные пружины и набор специальных фиксаторов. Это необходимо для возвращения контакта в исходное положение. Магнитные пускатели к постам подключаются напрямую. Если рассматривать модели с открытыми корпусами, они считаются менее защищенными и не безопасны в использовании, у них ограниченная сфера применения.
Дополнительные блокировочные и сигнальные контакты
Существуют магнитные пускатели с замыкающими, разъединяющими группами. Плюс встречаются модификации со встроенными контактами, они поставляются с подставками. Если взглянуть на принципиальную схему, применяется электрическая блокировка.
Модификации со встроенными контактамиТок и напряжение втягивающей катушки
Средний параметр тока у пускателей — 15 миллиампер, а сопротивление доходит до 15 Ом. Значительные изменения напряжения для катушки считаются критическими. Если рассматривать реостат, сопротивление доходит до 160 Ом. При оценке элементов, учитывается показатель остаточного тока, который зависит от частоты. Со стабилизатором напряжения данный параметр значительно ниже.
Если требуется рассчитать рабочий ток катушки, учитывается длина кабеля и напряжение. Постоянный ток связан с блоком управления. Катушки высокого рабочего тока восприимчивы к изменению индуктивности, а также сопротивления. Элементы поставляются с якорями, поэтому требуется проверка контакторов.
На рынке встречаются модификации с изоляторами, которые защищают токоведущую часть.
Когда двигатель запускается, номинальное напряжение возрастает. Катушки могут перегорать, если повышается пусковой ток. В разомкнутых контактах наблюдается небольшой зазор, но полное сопротивление происходит, когда магнитопровод опускается.
Наличие теплового реле в схеме
Реле называют устройством, восприимчивое к температуре либо тепловому потоку. В цепи встречаются механические, электрические модификации. Современными считаются оптические устройства, которые работают по принципу линейного расширения. Если разбирать элементы, узлы состоят из двух стержней. Встречаются модели с удлинителями и без них.
В отдельную категорию выделены биметаллические реле с высоким показателем преломления. Внутри устройства применяются подвижные контакты, есть пластина. Также в них используется электрическая цепь замкнутого типа. В качестве материала применяется не только сталь, медь, но и латунь.
Пластины могут быть со спиралью либо без неё, многое зависит от уровня расширения.
Важно! При помощи специальных приборов выясняется амплитуда изменения. Когда контакты неподвижны, можно управлять цепью.
Монтаж и подключение
В сети представлены схемы подключения с катушкой на 220 вольт. Для этого используются кнопочные посты. Встречаются элементы на 1 и 2 контакта. Для подключения необходимо клемма заземления. При включении пускателя к сети не обойтись без дополнительного шнура, который фиксируется к вилке. Силовые контакты должны находиться в замкнутом состоянии. Посмотрев однофазную цепь, провод подается на ноль.
Включение пускателяВ случае чего фазу можно перекинуть. Пускатели считаются удобными, поскольку не требуется использовать дополнительные проводники. Специалисты рекомендуют брать рубильник, но это не обязательно. Чтобы наладить стабильную работу двигателя, используется схема с кнопками «пуск» и «стоп». Магнитный пускатель в данном случае позволит изменять режимы работы мотора.
Если рассматривать последовательное подключение, то во время эксплуатации придется удерживать кнопку «пуск». Когда налажено параллельное подключение, придется устанавливать вспомогательные контакты.
Рекомендации по уходу
Пускатель считается простым устройством, однако при эксплуатации могут наблюдаться различные неприятности. При работе с асинхронным двигателем из строя выходят отдельные детали. Таким образом, следует при монтаже выполнять определенные правила:
- чистка пускателя;
- проверка магнитной системы;
- снятие кожуха;
- проверка свободного хода;
- оценка главных контактов;
- проверка сопротивления;
- затяжка крепления.
Выше рассмотрены устройства магнитного пускателя, а также его виды. Данный элемент требуется для работы двигателя, и незаменим в промышленной сфере. При подборе оборудования стоит ознакомиться с базовым принципом функционирования, знать классификацию и правила монтажа.
