Mb10F диодный мост как проверить: Как правильно проверить диодный мост мультиметром

Содержание

Как правильно проверить диодный мост мультиметром

Диодный мост есть практически в любой аппаратуре, и выход его из строя – очень распространенная причина поломки электронного прибора. Проверка же и замена диодного моста в мастерской стоят неоправданно дорого. Тем не менее самостоятельно выявить неисправность выпрямительного блока и при необходимости починить или заменить мост можно самостоятельно с минимальными затратами. Для этого нужно знать, как проверить диодный мост. Именно эту задачу мы и постараемся сегодня решить.

Что такое диодный мост и что у него внутри

Прежде чем мы займемся проверкой диодного моста, необходимо узнать, что вообще такое диодный мост и из чего он состоит. Мост представляет собой схему, собранную из четырех диодов, соединенных определенным образом, и служит для преобразования переменного напряжения в постоянное. Используется такая схема практически во всей аппаратуре, питающейся от сети – ведь почти всей электронике для своего питания нужно постоянное напряжение, а в сети оно переменное. Но для начала выясним, что такое диод и какими свойствами он обладает.

Диод и принцип его работы

Диод – двухэлектродный полупроводниковый прибор, способный проводить ток только в одном направлении. Его часто так и называют – полупроводник. Если включить полупроводник в цепь постоянного тока анодом к плюсовому выводу источника питания, то через него потечет ток. Если к минусовому – тока в цепи не будет. Во втором случае говорят, что диод закрыт. А теперь включим наш полупроводник в цепь переменного напряжения.

Выпрямление переменного напряжения при помощи полупроводников

Из рисунка хорошо видно, что полупроводник пропустил положительную полуволну и срезал отрицательную. Если включить его в другой полярности, то срезанной окажется положительная полуволна.

Чем диодный мост лучше диода

Теоретически используя лишь один полупроводник, ты смог бы преобразовать переменное напряжение в постоянное. Практически же ты получишь на выходе сильно пульсирующее напряжение, которое мало годится для питания электронных схем. Но если включить несколько диодов определенным образом, то лишнюю полуволну можно не срезать, а в буквальном смысле перевернуть ее. А теперь взгляни на схему ниже:



Диодный мост по схеме Гретца

При положительной полуволне работают диоды под номером 1 и 3: первый пропускает плюс, второй – минус. Полупроводники 2 и 4 в это время заперты и в процессе не участвуют – к ним приложено обратное напряжение, и сопротивление их pn-переходов велико. При отрицательной полуволне в работу включаются диоды 2 и 4. Первый перенаправляет отрицательную полуволну на положительный выход, второй служит минусом. На этом этапе запираются приборы 1 и 3. В результате отрицательная полуволна не пропадает, а просто переворачивается:

Результат работы мостового выпрямителя

Вот так при помощи трех дополнительных полупроводников мы повысили эффективность выпрямления вдвое. Конечно, напряжение на выходе все равно пульсирующее, но с такой пульсацией легко справится сглаживающий конденсатор относительно небольшой емкости.

к содержанию ↑

Как найти диодный мост на плате

Прежде чем прозвонить диодный мост, его необходимо сначала найти на плате. Для этого, конечно, нужно знать, как он может выглядеть. Внешний вид у него зависит от разновидности корпуса. Выпрямители могут состоять как из четырех отдельных полупроводников, впаянных рядышком, так и из диодов, собранных в одном корпусе. Такой сборный прибор так и называют – выпрямительная сборка. Вот лишь несколько видов таких сборок:

Внешний вид выпрямительной диодной сборки

Несмотря на обилие форм, распознать интегральный диодный мост несложно. Он, как ты заметил, четырехвыводной, и два его вывода отмечены знаками «+» и «-». Это выход выпрямителя. На входные выводы подается переменное напряжение, поэтому они обозначаются символом «~», буквами «АС» (аббревиатура от английского «переменный ток») либо могут не обозначаться совсем.

Располагается диодный мост рядом с проводами подачи переменного напряжения: с трансформатора либо для импульсных блоков питания непосредственно из розетки (сетевой шнур).

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Как правило, рядом с выпрямителем ставится сглаживающий электролитический конденсатор – такой бочонок относительно больших размеров.

На рисунках, приведенных ниже, выпрямительные диодные мосты обозначены зеленой стрелкой:

Примеры расположения выпрямительных диодных сборок и мостов на дискретных элементах

к содержанию ↑

Как проверить диодный мост

Проверить диодный мост можно двумя способами:

  1. При помощи тестера (мультиметра).
  2. При помощи лампочки.

Первый способ, конечно, предпочтительнее: он весьма точен и безопасен для диодного моста. Но если с мультиметром проблемы, то можно воспользоваться лампой от карманного фонаря и батарейкой на напряжение 5-12 В.

Теперь если диодный мост найден, прежде всего нужно провести внешний осмотр всей платы устройства. Элементы должны иметь естественный цвет, не быть обуглены или разрушены. Осмотри место пайки и целостность дорожек: важно, чтобы ничего не отпаялось и не лопнуло. Заодно внимательно осмотри электролитические конденсаторы (те самые бочонки). Они тоже должны быть в порядке: не поврежденные и не вздувшиеся. Если какой-то конденсатор вздулся или взорвался, его надо выпаять  – все равно он потребует замены, чтобы не мешал проведению измерений.

Если конденсатор взорвался, после его демонтажа всю плату нужно тщательно промыть спиртом. Разлетевшиеся части конденсатора – это электролит, который не только проводит ток, но и имеет свойства кислоты.

Прозвонка диодного моста при помощи тестера

Теперь переходим к проверке, или, как говорят, к прозвонке диодного моста, которую нередко приходится проводить  в два этапа:

  1. Предварительная прозвонка на месте.
  2. Точная проверка.

Первый этап удобен тем, что диодный мост можно не выпаивать, а проверять его прямо в схеме. Второй метод более трудоемок, но в случае неудачи с первым вариантом поможет провести точную проверку.

Для работы нам понадобится тестер: стрелочный или цифровой. В первом случае прибор должен уметь измерять сопротивление, во втором – иметь режим проверки полупроводников. Этот режим обозначается значком диода:

Проверить диодный мост можно лишь в этом положении переключателя

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Никогда не проверяй полупроводниковые приборы цифровым тестером в режиме измерения сопротивления. В этом режиме практически все подобные приборы проводят измерение переменным током, и прозвонка полупроводников ничего не покажет.

Прозвонка диодного моста на месте

Итак, стрелочный прибор переводим в режим сопротивления на предел измерения около 1 кОм, цифровой включаем на проверку диодов. Теперь вспоминаем схему диодного моста:

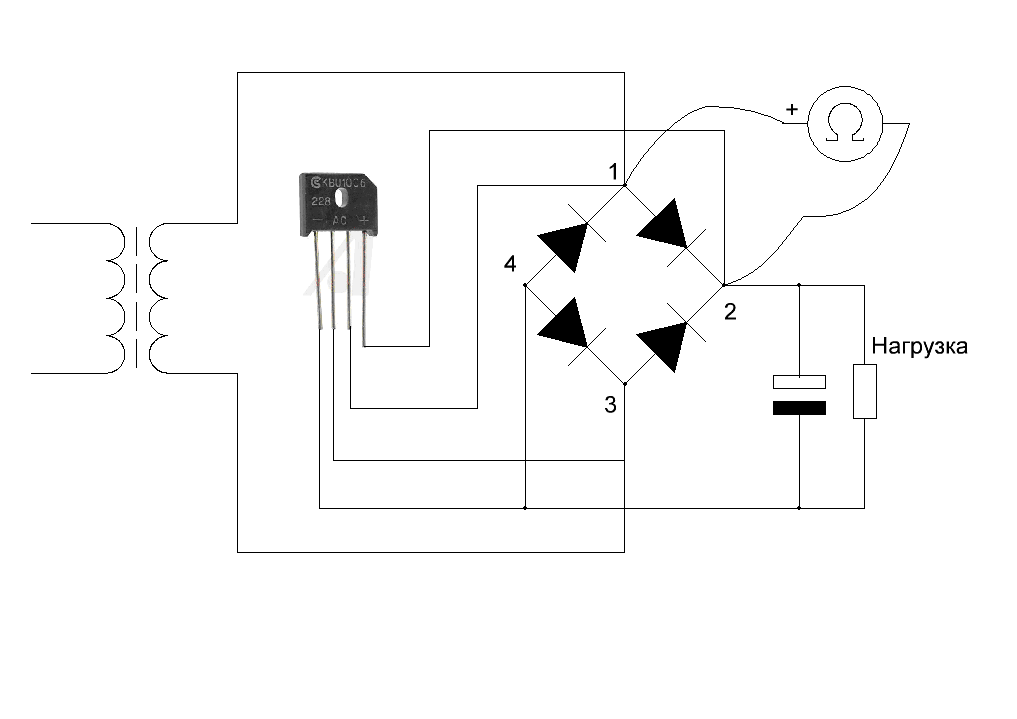

Электрическая схема диодного моста

Твоя задача – прозвонить каждый из диодов, подключив к нему щупы тестера сначала в одной, а потом в другой полярности. Как видно из схемы, добраться до каждого диодика в отдельности не составляет труда, достаточно лишь выбрать соответствующие ножки сборки. Если выпрямитель собран на отдельных полупроводниках, проблемы вообще нет: просто прозванивай каждый, касаясь щупами прибора его выводов.

Что говорят измерения после прозвонки? Для каждого из отдельных полупроводников результат измерений должен быть следующим: в одном направлении тестер показывает маленькое сопротивление (значение около 200-700 Ом), в другом невозможно прозвонить вообще – прибор показывает «бесконечность».

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

На самом деле цифровой тестер в режиме проверки диодов показывает не сопротивление цепи, а величину падения напряжения на открытом диоде. Это имеет большое значение для измерения параметров полупроводников, но совершенно не существенно для прозвонки. Таким образом, алгоритм работы с любым типом тестера одинаков, а напряжение падения можешь принимать хоть за милливольты, хоть за Омы.

Если самостоятельно вычислить каждый из диодов по выводам тебе сложно, то ориентируйся на картинку ниже, в которой в качестве примера показана прозвонка диодной сборки GBU25M.

Прозвонка диодного моста при помощи мультиметра

Обрати внимание, что цифры на экране тестера, изображенного на рисунке, условны. Падение напряжения на диоде и его сопротивление могут колебаться и зависят от типа полупроводника и его рабочего напряжения.

Точная проверка

Если результаты твоих измерений совпали с теми, которые описал я, то диодный мост можно считать исправным. Но если что-то пошло не так и ты не получил желаемых результатов, то диодный мост придется выпаять и провести проверку еще раз. Дело в том, что большинство схемотехнических решений предусматривают «обвязку» выпрямителя дополнительными элементами: конденсаторами, фильтрами, катушками и пр. Все это может внести искажения в измерения, и ты просто не увидишь, почему и что не так.

Включаем паяльник и выпаиваем диодный мост. Если он состоит из отдельных диодов, то их достаточно отпаять лишь с одной стороны, приподняв по одной ножке каждого диода над платой. Теперь проводи повторное измерение. Методика та же, что и в первом случае: каждый из диодов прозванивай в обе стороны, меняя полярность подключения щупов прибора.

Если и сейчас показания прибора не соответствуют норме, можно с полной уверенностью сказать, что сборка или отдельный диод неисправны. Если в обоих направлениях измерения высокие значения сопротивления, переход диода выгорел, он в обрыве. Звонится в обе стороны – диод пробит, замкнут накоротко. Если пробита диодная сборка, то придется заменить ее целиком. Если диоды стоят отдельно, достаточно заменить неисправный прибор однотипным.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

В Интернете полно поисковых запросов типа «как проверить диодный мост индикаторной отверткой». Индикаторная отвертка, точнее, указатель напряжения предназначен для абсолютно других целей, и проверять диоды с его помощью не только бессмысленно, но и опасно!

Прозвонка моста индикаторной лампой

Если в твоем распоряжении не оказалось мультиметра, то для проверки диодного моста можно обойтись и подручными средствами: лампочкой и батарейкой. Тебе понадобится батарейка или кассета с несколькими пальчиковыми батарейками с общим напряжением 5-12 В и маломощная лампочка накаливания приблизительно с таким же, как у батареи, напряжением питания.

Лампу нужно брать минимальной мощности, чтобы не сжечь диод чрезмерно большим током. Подойдет, к примеру, лампочка от маломощного карманного фонаря. Если в качестве батареи ты используешь аккумулятор на 12 В, то подойдет и лампочка от подсветки приборной панели или габаритных фар («подфарников»).

Ты, конечно, помнишь, что диод проводит ток в одну сторону, поэтому взгляни на две предложенные мной схемы:

Схема проверки диода при помощи лампы накаливания

На схеме слева диод включен в прямом направлении и пропускает ток – лампа должна загореться. На правом рисунке диод включен в обратном направлении и тока не пропускает – лампа погашена. Понял идею? Собирай тестер и щупами А1 и А2 прозванивай диодный мост, ориентируясь не на экран мультиметра, а на лампу. Горит – маленькое сопротивление, погашена – большое. Вот и вся хитрость.

к содержанию ↑

Проверка диодного моста генератора автомобиля

Если у тебя есть автомобиль, то тебя наверняка заинтересует этот раздел статьи. Выход из строя генератора авто – серьезная проблема, решение которой стоит немалых денег. Но и тут причиной поломки может оказаться неисправность диода выпрямительного моста, который установлен в генераторе. А это значит, что вопрос можно попытаться решить своими силами. Взглянем на упрощенную схему генератора:

Схема диодного моста генератора автомобиля

Перед тобой такой же диодный мост, только трехфазный, с шестью, а не с четырьмя диодами. Это означает, что прозвонить его не составит никакого труда!

Итак, разбирай генератор и снимай диодный мост, который выглядит примерно вот так:

Диодный мост автомобильного генератора

Зелеными стрелками я отметил силовые диоды, но еще есть три вспомогательных, они помечены красными стрелками. Звонить будем и те и другие – все на виду и легкодоступны.

Промывай подковку в бензине, чтобы смыть всю грязь и масло, которые могут быть причиной неисправности. Когда мост высохнет, начинай прозванивать каждый диод, используя методику, описанную выше. Для работы можно использовать как мультиметр, так и лампу от габаритов в комплекте с автомобильным аккумулятором.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Обрати внимание! Диоды, стоящие на разных подковках, только с виду одинаковые. На самом деле у одних на центральном выводе анод, у других – катод. Это сделано для того, чтобы диоды можно было расположить на одной подковке, одновременно исполняющей роль радиатора, без изолирующих прокладок.

к содержанию ↑

Техника безопасности

Подавляющее большинство современной аппаратуры имеет импульсные высоковольтные блоки питания. Это означает, что диодные мосты в них работают под напряжением до 300 В. Поэтому, прежде чем начать измерение, отключи прибор от сети и, главное, разряди сглаживающие электролитические конденсаторы, которые могут «держать» опасный для жизни заряд часами. Для наглядности я пометил их красными стрелками:

Плата блока питания ПК с диодным мостом и сглаживающими конденсаторами

Чтобы разрядить их, замкни на секунду выводы конденсатора отверткой, держа ее за изолирующую ручку. В противном случае ты не только сожжешь мультиметр, но и можешь попасть под смертельное напряжение.

И последний совет: после ремонта прибора не спеши втыкать сетевую вилку в розетку. Для начала включи его в сеть через лампу накаливания мощностью 150-200 Вт. Если все сделано правильно, лампа будет едва светиться. О неудавшемся ремонте лампа просигнализирует тебе ярким светом в полный накал, указывающим на короткое замыкание.

Делая всевозможные сетевые переключения, береги глаза. Очень многие элементы импульсных блоков питания при неудачном ремонте способны взрываться не хуже осколочной гранаты. А разрыв электролитического конденсатора, как я уже писал выше, грозит огромным разлетом не только осколков алюминия и клочьев бумаги, но и разбрызгиванием кислоты.

Вот ты и научился проверять исправность диодных мостов. Надеюсь, в будущем эти знания будут полезны и сохранят не только твои деньги и время, но и нервы. Провести самостоятельную дефектовку электронного прибора, а затем и его ремонт – это круто. Не так ли? Пиши ответ в комментариях

Задать новый вопрос

Предыдущая

Вопросы экспертуКак правильно менять лампочки в подвесном потолке

Следующая

Вопросы экспертуКак правильно заземлить ванну в квартире?

Диодный мост MB10S 0.8A 1000V

Описание товара Диодный мост MB10S 0.8A 1000V
  • Обратное напряжение: 1000V;
  • Максимальный прямой ток: 0.8A.
Отличительные особенности и преимущества диодного моста MB10S 0.8A 1000V

Диодный мост MB10S 0.8A 1000V используется в схемах двухполупериодного выпрямления переменного напряжения.

Диодный мост устанавливается на выходе вторичной обмотки трансформатора.

В отличие от однополупериодной схемы выпрямления совместно с использованием конденсаторного фильтра питания, применение диодного моста обеспечивает низкий коэффициент пульсаций при значительном токе нагрузки.

При такой схеме подключения появляется возможность использования электролитического конденсатора меньшей емкости.

Диодный мост MB10S 0.8A 1000V рассчитан на обратное напряжение до 1000V и прямой ток до 0.8A.

Рекомендуется, чтобы обратное напряжение диодного моста превышало входное напряжение с трансформатора хотя бы в два раза.

Прямой ток через диод определяется током, потребляемым нагрузкой. При превышении этого параметра, происходит тепловой пробой и диодный мост выходит из строя.

Следует отметить, что диодный мост рассчитан на максимальный ток – 0.8A исключительно при установке на радиатор.

При повышенной температуре окружающей среды можно организовать дополнительный отвод тепла при помощи вентилятора.

Как правильно припаять диодный мост MB10S 0. 8A 1000V

Идентифицировать выводы для пайки совсем не сложно.

  1. Отметка "+" находится рядом с положительным выводом;
  2. Отметка "-" - рядом с отрицательным выводом.

Это выходы диодного моста.

Два оставшихся вывода – это входы, которые служат для подачи переменного напряжения.

При пайке не следует перегревать выводы диодного моста.

Чем можно заменить диодный мост MB10S 0.8A 1000V

Диодный мост допустимо заменить отдельными выпрямительными диодами с максимальным прямым током до 0.8A и обратным напряжением до 1000V.

Но если есть возможность, лучше купить диодный мост с такими же параметрами по следующим причинам.

  1. Параметры дискретных диодов могут значительно различаться от партии к партии. В диодном мосте технология производства гарантирует наиболее близкие характеристики каждого встроенного диода.
  2. Размещение диодов в одном корпусе гарантирует благоприятный тепловой режим диодного моста (все диоды одинаково нагреваются).
  3. При использовании 4-х диодов вместо одного диодного моста необходимо будет использовать 4 отдельных радиатора вместо одного.
  4. Диодный мост будет занимать меньше места на печатной плате.
Как правильно проверить диодный мост цифровым мультиметром

Проверить диодный мост мультиметром не сложно вне зависимости от того, имеет ли измерительный прибор функцию диодного теста (проверки диодов).

Поворотный переключатель цифрового мультиметра устанавливается в положение "диодный тест".

Подключаются щупы:

  • черного цвета в гнездо "COM";
  • красного цвета в гнездо для проверки диодов.

Щуп черного цвета прикладываем к выводу "+" диодного моста, а красного цвета – поочередно к каждому из выводов с обозначением "~".

В каждом из измерений на дисплее должно быть показано напряжение порядка 0,6-0,8 В.

Меняем щупы места. Мультиметра должен показывать "0".

Таким образом, проверяется первая пара диодов.

Если при изменении щупов на одном из диодов остается "0" или будет показано падение напряжения, значит диодный мост "пробит" и его следует заменить.

Также проверяется вторая пара диодов, только щуп красного цвета подключается к выводу "-", а черного – поочередно к выводам "~" диодного моста.

Если в мультиметре нет функции теста диодов, нужно установить поворотный переключатель в положение измерения сопротивления до 1 КОм и выполнить описанные выше проверочные процедуры.

Диодный мост часто выходит из строя из-за короткого замыкания в нагрузке. Чтобы уберечь электронный компонент от повреждения, следует использовать предохранитель.

Купить диодный мост MB10S 0.8A 1000V в Киеве можно, сделав заказ на сайте или позвонив менеджеру по телефону в разделе "контакты".

Автор на +google

Для чего нужен диодный мост, схема, принцип работы.

Как мы знаем, в наших розетках протекает переменный электрический ток с напряжением в 220 вольт. Но как быть если нам нужно запитать низковольтный приемник, которому требуется постоянный ток? Если с напряжением все понятно – нам поможет трансформатор, то как сделать из переменного тока постоянный – вопрос.

В этой ситуации нам на помощь приходит такое устройство как выпрямитель.Это устройство содержится почти во всех электронных приборах, которые работает на постоянном токе, от сварочных полуавтоматов, до блоков питания. В статье мы рассмотрим классическую схему выпрямителя из четырех диодов, которая именуется выпрямительным диодным мостом.



Для чего нужен диодный мост

Как мы должны были понять, диодный мост нужен для того, чтобы сделать из переменного тока постоянный. Это устройство придумал немецкий ученый Леоц Гретц, второе название диодного моста – мостовая схема Гретца.

Принцип действия таков: на вход диодного моста подается переменный электрический ток, а на его выходах появляется постоянный пульсирующий ток. Частота пульсаций зависит от частоты переменного тока.

Если взять стандартное значение частоты для наших широт (50 Гц), то частота пульсаций постоянного тока будет равна 100 Гц. Для того, чтобы сгладить пульсации, ставиться конденсатор – это устройство будет полноценным выпрямителем.

Схема, которая рассматривается в данной статье, применяется в двухфазной сети. Для трехфазной сети применяется другие схемы, которые не будут рассмотрены в этой статье. Выполняется в виде четырех соединённых диодов или диодной сборки. Диодная сборка – это тот же диодный мост, только сделан в одном корпусе. У обоих вариантов исполнения есть свои плюсы и недостатки. Например, в случае неисправности одного из диодов, продеться заменить всю диодную сборку – это ее минус.

При подборе диодного моста или отдельных диодов для него, учитываются следующие характеристики:

  • Обратное напряжение диодов;
  • Обратный ток диодов;
  • Длительно допустимый ток;
  • Максимальная рабочая температура;
  • Рабочая частота (актуально для высокочастотных приборов).

Это основные параметры, по которым подбираются диоды для самостоятельной сборки или диодные мосты. Все зависит от нагрузки, которую вы хотите запитать, но будь то блок питания или зарядное устройство, лучше взять с запасом, нежели впритык.

Это обезопасит ваше устройство. Бывают ситуации, когда диодный мост может сильно нагреваться или даже сгореть. Это происходит из-за высокого тока, которые проходя по диодам нагревает их, либо из-за плохого охлаждения, особенно в мощных устройствах.

Для лучшего охлаждения и профилактики сгораний диодного моста, рекомендуется использовать радиаторы, которые будут эффективно рассеивать тепло.

Диоды тоже имеют свое сопротивление и на каждом из них падает напряжение. Для высоковольтных аппаратов – это не существенные потери, но для низковольтных приемников (до 12 вольт) такие потери будут существенны.

В этой ситуации в место обычных диодов, в схеме применяется диоды Шоттки. На выпрямителе из таких диодов будет низкое падение напряжения, приемлемое для низковольтной аппаратуры.

Из-за особенностей диодов Шоттки, такие диодные мосты могут работать на сверхвысоких частотах. Но будьте осторожны, при малейшем превышении обратного напряжения, такие диоды выходят из строя.

Схема диодного моста

Как мы выяснили выше, схема диодного моста состоит из четырех полупроводниковых диодов, соединенных по схеме Гретца. Такая схема еще называется двухполупериодным выпрямителем.

На принципиальных схемах диодный мост может обозначаться по-разному, либо как схема из четырех диодов, либо как один большой диод в ромбике. Суть его от этого не меняется, вот несколько примеров:

А вот так обозначается выпрямитель со сглаживающим конденсатором:

Как работает диодный мост

Принцип работы диодного моста достаточно прост. Переменный ток имеет две полуволны: положительную отрицательную. Каждое плечо (2 диода) выпрямляют свою полуволну, в то время как второе плечо блокирует протекание тока в другом направлении. В результате выпрямляется два полупериода, а на выводах всегда неизменная полярность.

Подключить диодный мост не составит труда, ведь это схематично показано на всех УГО (это и есть схема подключения) этого устройства. В случае с подключением диодной сборки, ее выводы обозначены соответственными обозначениями.

Собрать диодный мост самостоятельно тоже проще простого. Если вы уже подобрали диоды, то достаточно припаять их концы соответственно схеме. Но перед этим не поленитесь проверить диоды на исправность и не перепутайте их полярность.

Обычно катод и анод указаны на корпусе диодов.

Если остались вопросы, то рекомендуем к просмотру видео, чтобы найти ответы на оставшиеся вопросы.

Вывод

В статье мы рассмотрели такое классическое электронное устройство как диодный мост. Изучили его схему и разобрались в принципе работы. Я, как автор этой статьи, надеюсь, что она будет понятна даже чайнику и эти знания помогут вам в освоении радиоэлектроники.

Следующая

РадиодеталиВаристоры – что это такое, принцип действия, характеристики и параметры.

Mb10f datasheet pdf ( даташит )

Как проверить диодный мост мультиметром и при помощи контрольной лампы

Начнем с того, что проверка диодного моста генератора может быть выполнена двумя способами. Один предполагает наличие тестера (мультиметра), тогда как второй выполняется при помощи контрольной 12 В лампы.

Начнем с простейшего способа с лампой. Сначала нужно реализовать подключение диодного моста (пластины диодного моста) к минусовой клемме аккумулятора. Пластину нужно плотно прижать к корпусу генератора.

Далее берется заведомо рабочая лампочка с проводами, которая одним концом провода подключается к «плюсу» аккумулятора, тогда как второй конец провода присоединяется к клемме выхода дополнительных диодов. Затем подключение производится к болту вывода «+», а также к точкам подключения обмотки статора.

Если лампочка начнет загораться, это четко указывает на то, что произошло перегорание или обрыв диодного моста. Кстати, дополнительная проверка диодного моста на обрыв выполняется так:

Нужно подключить «минус» контрольной лампы на «плюс» аккумулятора, второй конец контрольной лампочки на «минус» АКБ. Далее подключение лампы реализуется в описанных выше местах контактов. Однако в данном случае лама должна гореть ярко. Если это не так (контрольная лампочка не горит или свечение очень слабое), это укажет на обрыв диодного моста.

Проверка диодного моста мультиметром потребует снятия всего моста с генератора. При этом способ более точный, так как каждый диод проверяется тестером отдельно.

Для проверки мультиметр выставляется в режим так называемого «прозвона». В данном режиме устройство издает звук во время замыкания двух электродов. Если звукового оповещения нет, тогда выставляется режим на 1 кОм.

Далее электроды мультиметра подключаются к двум концам диода, после чего щупы меняются местами. В норме диод должен в одну сторону показать 400-700 Ом, тогда как в другую бесконечность.

Сейчас читают:

Что дает чистка дроссельной заслонки и как настроить…

Май 23, 2020

Причина стука гидрокомпенсаторов на холодном или горячем…

Май 23, 2020

Если же бесконечность при прозвоне показывается в обе стороны, это указывает на то, что имеет место обрыв диода. Если же сопротивление есть, но оно слабое или же одинаковое как с одной, так и с другой стороны, в этом случае диод пробит. Теперь давайте рассмотрим такой способ более подробно.

Проверка диодного моста мультиметром

Перед началом диагностики генератора, само устройство нужно очистить от грязи и подготовить. Начинать проверку следует с того, что нужно снять защитный кожух, затем отсоединить выводы регуляторов

Обратите внимание, положительные диоды с красной маркировкой, отрицательные с черной

Во время проверки тестером сначала проверяется вся цепь дополнительных диодов. Если обнаружены проблемы, тогда каждый диод нужно прозвонить по отдельности. Для проверки положительный щуп тестера присоединяется к шине диодов, а отрицательный к нужному диоду.

Как уже было сказано выше, если диод генератора в норме, показания на приборе покажут бесконечность, а после перестановки щупов появится нужное сопротивление. Если же показания отличаются от нормы, диод или весь мост требуется заменить. Подобным образом можно проверить схему из положительных и отрицательных диодов, прозванивая каждый.

Как проверить диод мультиметром

Обычные диоды, так же как и стабилитроны, можно проверить с помощью мультиметра. Чтобы проверить этот полупроводниковый прибор с помощью цифрового мультиметра, установите переключатель мультиметра в режим проверки диодов, обычно данный режим имеет значок диода:

Признаки исправного диода:

При подключении плюсового щупа (красный) мультиметра к аноду диода, а минусового щупа (черный) к катоду диода на экране мультиметра должна высветиться определенная величина прямого напряжения данного диода. У разных типов диодов прямое напряжение отличается. Так у германиевых диодов оно составляет примерно 0,3…0,7 вольт, у кремниевых диодов 0,7…1,0 вольта. Хотя некоторые типы мультиметров могут показывать более низкое значение прямого напряжения в режиме проверки.

И на оборот, при подключении минусового щупа мультиметра к аноду диода, а плюсового щупа к катоду диода на экране будет ноль.

При иных показаниях мультиметра можно утверждать о неисправности проверяемого диода.

Принадлежности для мультиблоков MB-VEF 420 B01 S10

Для установки мультиблока MB-VEF 420 B01 S10 вам могут потребоваться:

1. Штекер для электроподключения мультиблока — артикул 210319. 2. Штекер для электроподключения датчика-реле давления — артикул 210318. 3. Набор сопел для импульсных линий, диаметр отверстий 0,3 … 0,7 мм — артикул 238434 4. Резьбовые фланцы (см. таблицу ниже).

Резьбовой фланец, Rp MB-VEF 407 MB-VEF 412 MB-VEF 415 MB-VEF 420 MB-VEF 425 Примечания
1/2″ 134300         VS
3/4″ 134310 134920       VS
1″   134930 222343 222343   VS
1¼»   134940 222344 222344   VS
1½»     221884 221884   VS
2″     221926 221926 215384 VS

1/2″ 171690         MS
3/4″ 171700 171710       MS
1″   171720 241956 241956   MS
1¼»   171730 231232 231232   MS
1½»     225528 225528   MS
2″     225532 225532 225531 MS


Почему сгорают выпрямители на генераторах

Причин здесь несколько. Основные из них:

  • Попадание влаги и грязи на пластины с диодной сборкой;
  • Механические повреждения внутренностей генератора;
  • Несоблюдение полярности при прикуривании;
  • Замыкание электрических проводов;
  • Чрезмерная нагрузка в бортовой сети автомобиля.

Держите генератор в чистоте, следите за изоляцией проводки, не отсоединяйте клеммы от аккумуляторной батареи при работающем двигателе. Меняйте вовремя изношенные подшипники генератора. Проводите почаще профилактические работы электрооборудования автомобиля.

Если придерживаться этих правил, то возможность выхода из стоя диодного моста резко снизится.

Нередко автолюбители встречаются с проблемой поломки выпрямителя генератора или диодного моста. Это устройство необходимо для обеспечения двигателя автомобиля двухполупериодным током. В свое время, диодный мост стал заменой коллектора выполнявшего функции выпрямления напряжения, а также увеличил КПД трансформатора со стабилизацией уровня магнитного потока.

Проверка диодного моста генератора ВАЗ

Одной из причин неисправности генератора может быть сгоревший диодный мост (выпрямительный блок генератора). В этом случае аккумулятор будет недополучать заряд, либо наоборот получит перезаряд. Рассмотрим несколько способов, как проверить диодный мост своими руками.

Выпрямительные диоды генератора играют роль одностороннего клапана, пропускающего ток только в одном направлении, тем самым блокируя протекание электрического тока из бортовой сети автомобиля к обмоткам статора.

Таким образом, исправный полупроводниковый диод проводит ток только в одном направлении. Если он не проводит тока или проводит ток в обоих направлениях, значит диод неисправен.

Диоды перегорают из-за попадания влаги, либо от неправильного прикуривания автомобиля зимой (когда перепутаешь плюс с минусом). Перед началом работ следует снять диодный мост генератора.

Проверка выпрямительного блока генератора со снятием и разборкой

Проверка других двух дополнительных диодов выпрямительного блока производиться аналогично;

Проверка силовых диодов диодного моста генератора:

  1. Подсоединить щуп отрицательного вывода прибора к пластине диодного моста, в которую запрессован диод, а щуп положительного вывода — к выводу диода. Исправный диод не должен пропускать ток, то есть показания на приборе должны стремится к бесконечности;
  2. Меняем щупы тестера местами. Если диод исправен, то омметр должен показать сопротивление в несколько сотен Ом.

Аналогично проверяем другие силовые диоды выпрямительного блока генератора.

Проверка диодного моста генератора без снятия

Другие три диода с черной меткой создают на корпусе «минус» выпрямленного напряжения. Они «отрицательные» и запрессованы в другую пластину выпрямительного блока, соединенную с «массой».

Проверка диодного моста производится по порядку описанному ниже.

Проверка положительных и отрицательных диодов на замыкания:

  • Подсоединить «плюс» от аккумулятора через лампу к зажиму «30» генератора, а «минус» к корпусу генератора. Если лампа горит, то «отрицательные» и «положительные» диоды имеют короткое замыкание.

Проверка отрицательных диодов на короткое замыкание:

Соединяем «плюс» аккумулятора через лампу с одним из болтов крепления диодного моста, а «минус» с корпусом генератора. Если лампа горит – значит есть короткое замыкание в одном или нескольких «отрицательных» диодах (замыкание витков обмотки статора на корпус генератора, либо короткое замыкание вентилей).

Проверка положительных диодов на короткое замыкание:

Подключить «плюс» аккумулятора через лампу с зажимом 30 генератора, а «минус» – с одним из болтов крепления выпрямительного блока. Есть есть замыкание одного или нескольких положительных диодов, значит лампа будет гореть.

Проверка дополнительных диодов на короткое замыкание:

Соединить «плюс» аккумулятора через лампу к выводу «61» генератора, а «минус» к одному из болтов крепления диодного моста. Если лампа загорится, то в каком-то из дополнительных диодов имеется короткое замыкание. Найти поврежденный диод можно, только сняв выпрямительный блок и проверяя каждый диод в отдельности.

Если проблема найдена, значит следует заменить диодный мост генератора. Если он исправен, значит причины недуга могут быть в других элементах генератора.

Приходилось ли Вам выполнять проверку диодного моста генератора самостоятельно?

Источник фото:Ключевые слова:

Если неисправность обнаружилась

Диоды крепятся на пластинах путём прессовки в отверстие меньшего диаметра, поэтому самостоятельная замена неисправного полупроводника — хлопотное дело, не гарантирующее 100% успеха. Диодные мосты для отечественных автомобилей недороги, поэтому при обнаружении неисправности его меняют на новый.

Выпрямительные блоки современных иномарок стоят внушительных денег, поэтому замена диода в таком мосту экономически оправдана. Проведение данной процедуры лучше доверить специалисту.

От состояния диодного моста зависит качество работы всей электрической системы автомобиля. При появлении ранее перечисленных признаков неисправности нужно незамедлительно провести его диагностику, ремонт или замену.

Диодный мост — это электронное устройство в электрической цепи, предназначенное для превращения переменного тока в постоянный ток. Применяется в электрических схемах бытовых приборов и схемах автомобильных генераторов.

Работает это следующим образом:

Переменный ток, проходя через диодный выпрямитель, преобразуется в пульсирующий. Но для нормальной работы остального оборудования этого мало;
Для полного выпрямления пульсаций в электрическую цепь после моста устанавливается конденсатор. Конденсатор выполняет роль фильтра и выравнивает диаграмму тока

Иногда — для увеличения качества — в схему добавляется дроссель;
После обработки электрического тока важно поддерживать напряжение в заданном режиме. Для этого в цепь подключают стабилизатор напряжения.

По такой схеме работают электрические бытовые приборы, а также автомобильные генераторы.

Инструкция по проверке

Осуществляется проверка при помощи нескольких способов. Это делается с содействием мультиметра и лампы. При первом способе измерения более точные и безопасные. Однако, при неполадках мультиметра, можно использовать лампу фонаря, имеющую напряжение в 12 вот. После выбора способа измерения и нахождения диодного моста, необходимо осмотреть всю плату.

Лампа фонаря в 12 вольт для проверки моста

Элементы должны обладать естественным цветом, отсутствием обугленности или разрушенности. Также нужно посмотреть на место, где находится пайка и дорожки

Важно, чтобы не было лопнутых и отпаянных частей. Также необходимо осмотреть электролитического вида конденсаторные бочонки

Они должны иметь не поврежденный и не вздувшийся вид. При вздутии и взрыве какого-то конденсатора, необходимо сделать его отпайку. Все равно эта деталь нуждается в замене и будет мешаться при замерах. При взрыве конденсатора, необходимо после выпайки тщательно сделать промывку платы при помощи спирта, поскольку части этого элемента представляют собой кислотные электролиты, проводящие ток.

Далее необходимо осуществить прозвонку диодного моста. Она осуществляется в несколько этапов. Вначале на месте без выпайки, затем более точно с выпаиванием схемы из устройства. Как правило, во многих случаях требуется только прозвонка на месте. Для работы следует взять стрелочного или цифрового вида мультиметр и поставить режим замера сопротивления на 1 кОМ.

Обратите внимание! В случае с цифровым мультиметром, необходимо поставить на режим проверки диодов. В каждом случае результат нормального напряжения следующий: до 200 и 700 Ом

Проверка моста мультиметром

С помощью тестера на генераторе

Выполнить проверку диодного моста на генераторе можно при помощи выполнения следующих действий:

  1. Выпаять мост из генератора и проверить мультиметром каждый диод на режиме сопротивления 1 кОм;
  2. Подвести щупы к диодным краям и сделать измерение;
  3. Подвести щупы к диодным краям в противоположном порядке и сделать повторное измерение через 10 минут.

В дополнение к теме, как проверить диодный мост генератора мультиметром, необходимо отметить, что отрицательные и положительные контакты его работают исправно при выдаче значения до 700 Ом. При показании значения меньше 500 Ом или знака бесконечности, речь идет о неисправности оборудования.

Прозвонка моста генераторной лампой

При отсутствии мультиметра, можно проверить диодный мост при помощи лампочки и батарейки. Необходимо взять батарейку или кассету с батарейками 12 вольт, а также лампу накаливания, соответствующую по напряжению батарейкам. Она должна быть выбрана маломощная. В противном случае, можно сжечь диодный мостик током. Сможет подойти для измерения лампочка из фонаря или подфарников. Далее необходимо действовать так, как указывает схема проверки диодного моста.

Схема проверки моста при помощи генераторной лампы

Согласно шагам схемы слева, необходимо установить диод в прямом направлении. В этот момент лампочка должна загореться. Это ключевой признак нормальной работы. По правой схеме лампочка не должна загореться. Все что нужно, это собрать тестер и щупы, прозвонить мост и смотреть на лампу.

Обратите внимание! Если лампочка загорается, это говорит о маленьком сопротивлении. Если нет, то о большом значении

Диодный мост mb10f характеристики

Войти через. На AliExpress мы предлагаем тысячи разновидностей продукции всех брендов и спецификаций, на любой вкус и размер. Если вы хотите купить mb10f и подобные товары, мы предлагаем вам позиций на выбор, среди которых вы обязательно найдете варианты на свой вкус. Если конкретные характеристики говорят вам больше, чем непонятные названия, возможно, следующая информация — для вас: по всему объему продукции, найденной по вашему запросу «mb10f», Тип может варьироваться в весьма широком диапазоне, есть Привод IC , Регулятор напряжения , Другое , Логические ИС, и каких только еще нет. Кроме того, если вы ищите mb10f, мы также порекомендуем вам похожие товары, например 15 вт светодиодные лампы с драйвером , 13 вт светодиод , 1 шт. Приходите к нам на AliExpress, у нас вы найдете все! Защита Покупателя.

Что такое диодный мост? Его принцип работы

Это устройство в зарядном элементе играет роль выпрямителя. Для преобразования тока в генераторе устанавливается от 4 до 6 диодов, и все они объединяются в единую цепь, именуемую диодным мостом. Он же находится непосредственно в самом генераторе.

Принцип работы этого элемента прост: он пропускает вырабатываемый генератором ток к аккумулятору и не пропускает его в обратном направлении — от аккумулятора к генератору. В данном случае в одном направлении создается сопротивление определенной величины, а в обратном направлении сопротивление стремится к бесконечности. Если возникнет какая-либо неисправность с мостом, то электроника автомобиля даст сбой. Вернее, даст сбой аккумулятор, а без него автомобиль банально не заведется, так как сам стартер получает питание от аккумулятора.


Смотреть галерею

MB10F Datasheet Download — Luguang Electronic

Номер произв MB10F
Описание (MB05F — MB10F) Silicon Bridge Rectifiers
Производители Luguang Electronic
логотип
1Page

MB05F-MB10F
Silicon Bridge Rectifiers

VOLTAGE RANGE: 50 — 1000 V

CURRENT: 0. 5 A
Features

This series is UL recognized under Component Index,

file number E239431

Glass passivated chip junctions

Plastic materrial has U/L flammability classification

94V-O

High surge overload rating: 25A peak

Saves space on printed circuit boards

High temperature soldering guaranteed:

260°C/10 seconds at 5 lbs. (2.kg) tension

MBF

4.80.2

3.80.2

Mechanical Data

Case: Molded plastic body over passivated junctions

Terminals: Plated leads solderable per MIL-STD-750,

Method 2026

Polarity: Polarity symbols marked on body

Dimensions in inches and (millimeters)

Mounting Position: Any

Weight: 0.0078 ounce, 0.22 gram

0.60.1

2.5 25

1.0 0.15

6.8 0.2

0.3 0.1

Dimensions in millimeters
MAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS
Ratings at 25 ambient temperature unless otherwise specified.
Single phase,half wave,60 Hz,resistive or inductive load. For capacitive load,derate by 20%.

MB05F MB1F MB2F MB4F MB6F MB8F MB10F UNITS

Maximum recurrent peak reverse voltage
Maximum RMS voltage
Maximum DC blocking voltage
Maximum average forw ard

output current @TA=25

Peak forw ard surge current
8.3ms single half-sine-w ave
superimposed on rated load
Maximum instantaneous forw ard voltage
@ 0.4 A
Maximum reverse current

@TA=25

at rated DC blocking voltage @TA=100

Typical junction capacitance per leg (NOTE 3)

VRRM

VRMS

VDC

IF(AV)

IFSM

VF

IR

CJ

50

100 200 400 600 800 1000

V
35

70 140 280 420 560 700

V

50 100 200 400 600 800 1000 V

.5 A

25 A

1.0 V

5.0 μA

0.5 mA

13 pF

Typical thermal resistance per leg (NOTE 1)
(NOTE 2)

R JA

RJL

85
20
Operating junction temperature range
Storage temperature range

TJ

TSTG

— 55 —- + 150

— 55 —- + 150
NOTES: (1) On glass epoxy P. C.B. mounted on 0.05 x 0.05″ (1.3 x 1.3mm) pads
(2) On aluminum substrate P.C.B. with an area of 0.8″ x 0.8″ (20 x 20mm) mounted on 0.05 x 0.05″ (1.3 x 1.3mm) solder pad
(3) Measured at 1.0 MHz and applied rev erse v oltage of 4.0 Volts
/W
Free Datasheet http://www.datasheet4u.com/

MB05F-MB10F

Silicon Bridge Rectifiers
Ratings AND Charactieristic Curves
FIG.1 — DERATING CURVE FOR OUTPUT

RRECTIFIED CURRENT

0.8
Aluminum Substrate
0.7
GLASS
0.6
EPOXY
P.C.B.
0.5
0.4
0.3
0.2
0.1
RESISTIVE OR INDUCTIVE LOAD

30

60 90
120 150
FIG.2 — MAXIMUM NON-REPETITIVE PEAK FORWARD
SURGE CURRENT PER LEG
35
30
25
20
15
10
5.0

1
T=
SINGLE HALF SINE-WAVE
(JEDEC Method)
f=60Hz
f=50Hz
1.0 CYCLE
10 100
NUMBER OF CYCLES AT 50/60Hz

AMBIENT TEMPERATURE,

FIG.4 — TYPICAL REVERSE CHARACTERISTIC
FIG.3 — TYPICAL FORWARD VOLTAGE

KKKKCHARACTERISTICS PER LEG

10
1

TJ=25

0. 1

PULSE WIDTH=300µS

0.01
0.2 0.4 0.6 0.8 1.0 1.2 1.4
INSTANTANEOUS FORWARD VOLTAGE, VOLTS
100
10
1.0
0.1
.01

TJ=125

TJ=25

20 40 60 80 100

PERCENT OF RATED PEAK REVERSE VOLTAGE,%

FIG.5 — TYPICAL JUNCTION CAPACITANCE PER

BBBBBBB ELEMENT

100
60
f=1MHz

40 TJ=25

20
10
4
2
1
.1 .2 .4
1.0 2 4
10 20 40 100
REVERSE VOLTAGE, VOLTS
Free Datasheet http://www.datasheet4u.com/

Всего страниц 2 Pages
Скачать PDF

Ремонт и запасные части для мультиблоков MB-VEF 420 B01 S10

Оборудование DUNGS имеет срок службы 10 лет при надлежащих условиях эксплуатации и уходе

При монтаже и наладке соблюдайте осторожность, будьте внимательны. Все регулировочные винты должны вращаться легко

Если регулировочный винт дошел до упора, не прикладывайте дополнительные усилия. Это может привести к поломке. На оборудовании DUNGS вы можете увидеть пломбы разных цветов. Голубая пломба — это пломба, которая используется для фиксации настроек и сигнализации о разборке. Повреждение голубой пломбы не лишает вас гарантии. Повреждение красной пломбы лишает вас гарантии DUNGS. Использовать оборудование с сорванной красной пломбой запрещено!

Основной причиной выхода мультиблоков MB-VEF из строя является грязь. Мультиблоки этой серии имеют 4 клапана. Потеря герметичности хотя бы одного клапана, приводит к замене мультиблока в сборе. Мы настоятельно рекомендуем устанавливать дополнительные газовые фильтры непосредственно перед газовой рампой горелки. Фильтрующий элемент мультиблока должен обслуживаться на регулярной основе и своевременно меняться.

Также распространенным случаем является повреждение э/м катушек или платы выпрямителя мультиблока. В этом случае возможна замена э/м катушки (имеет блочное исполнение, в комплект входят: э/м катушки V1 + V2 + плата выпрямителя) или отдельно платы выпрямителя.

Основной причиной поломки регулятора соотношения является высокое давление. В случае выхода из строя регулятора давления мультиблок подлежит замене на новый.

ООО «МАРК» предлагает воспользоваться услугой диагностики оборудования DUNGS. По результатам диагностики выдается заключение с указанием неисправности и рекомендациями по дальнейшей эксплуатации.

Для подбора запасных частей обращайтесь к нашим специалистам.

В последнее время к нам на диагностику поступают мультиблоки после так называемого «ремонта» с поврежденными красными пломбами и следами разборки корпуса. В этом случае компания DUNGS не несет ответственности за безопасное функционирование оборудования. Кто-то вмешивался во внутреннее устройство мультиблока. Никто не знает в каких условиях выполнялись работы, по каким методикам проверялась его работоспособность и т.д. Вся ответственность в случае аварии ложится на плечи обслуживающей организации или собственника. Одна из основных функций мультиблока — это функция безопасности! Не экономьте на безопасности.

Устройство мультиблока MB-VEF 420 B01 S10

Диодный мост

Диодный мост - электрическое устройство, предназначенное для преобразования переменного тока в пульсирующий. Такое выпрямление называется двухполупериодным.
Выполняется по мостовой схеме Гретца. Изначально она была разработана с применением радиоламп, но считалась сложным и дорогим решением, вместо неё применялась схема Миткевича со сдвоенной вторичной обмоткой в питающем выпрямитель трансформаторе. Сейчас, когда полупроводники очень дёшевы, в большинстве случаев применяется мостовая схема.
Вместо диодов в схеме могут применяться вентили любых типов - например селеновые столбы, принцип работы схемы от этого не изменится.

1. Порядок работы
На вход Input схемы подаётся переменное напряжение не обязательно синусоидальное. В каждый из полупериодов ток проходит только через 2 диода, 2 других - заперты:
В результате, на выходе DC Output получается напряжение, пульсирующее с частотой, вдвое большей частоты питающего напряжения:
Эта же схема может быть использована при питании ответственных нагрузок постоянным током в целях их защиты от переполюсовки.

2. Выпрямитель
Практически, для получения постоянного а не пульсирующего напряжения, схему надо дополнить фильтром на конденсаторе, а также, возможно, дросселем и стабилизатором напряжения.

3. Преимущества
Двухполупериодное выпрямление с помощью моста по сравнению с однополупериодным позволяет:
получить на выходе напряжение с повышенной частотой пульсаций, которое проще сгладить фильтром на конденсаторе
избежать постоянного тока подмагничивания в питающем трансформаторе
увеличить коэффициент использования габаритной мощности трансформатора для однополупериодного выпрямителя он составляет около 0. 45, так как через нагрузку протекает только один полупериод переменного тока, что позволяет сделать его магнитопровод меньшего сечения.

4. Недостатки
При перегорании одного из диодов схема превращается в однополупериодную, что может быть не замечено вовремя, и в устройстве появится скрытый дефект.
Происходит двойное падение напряжения по сравнению с однополупериодным выпрямлением прямое напряжение диода × 2 ≈ 1 В, это иногда нежелательно в низковольтных схемах. Одновременно удваиваются потери энергии рассеяние тепла на выпрямительных диодах, что ощутимо снижает КПД мощных низковольтных на напряжение в несколько вольт выпрямителей. Частично этот недостаток может быть преодолён за счет использования диодов Шоттки с малым падением напряжения. Также меньшими потерями энергии при мощном низковольтном выпрямлении обладает двухполупериодный выпрямитель со средней точкой, в котором ток в каждом полупериоде протекает не через два, а через один диод.

5. Конструкция
Мосты могут быть изготовлены из отдельных диодов, и могут быть выполнены в виде монолитной конструкции диодная сборка.
Монолитная конструкция, как правило, предпочтительнее - она дешевле и меньше по объёму хотя не всегда той формы, которая требуется. Диоды в ней подобраны на заводе и наверняка имеют одинаковые параметры и при работе находятся в одинаковом тепловом режиме. Сборку проще монтировать.
В монолитной конструкции при выходе из строя одного диода приходится менять весь монолит. В конструкции из отдельных диодов может меняться только один диод.
При выпрямлении больших токов на диодах рассеивается значительная тепловая энергия, поэтому применяются дискретные диоды средней или большой мощности, допускающие установку на внешний теплоотвод.

6. Маркировка
В СССР/России:
1 или Г - германий или его соединения
материал диодов
2 или К - кремний или его соединения
3 или А - соединения галлия
4 или И - соединения индия
Ц - мост
буква
число 2…4 цифры Обозначают порядковый номер разработки данного типа моста.

  • Значения термина Мост в электротехнике. Диодный мост - электрическая схема, предназначенная для преобразования выпрямления переменного тока в пульсирующий
  • Штутгарте. Изобретатель однофазного полномостового выпрямителя мост Гретца диодный мост на четырёх диодах. В те времена диоды были ламповыми и дорогими
  • более низким прямым падением напряжения менее 0, 6 В Основная статья: Диодный мост Для повышения коэффициента полезного действия выпрямительные диоды включают
  • нагрузка: Диодный мост - электрическая схема, предназначенная для преобразования выпрямления переменного тока в пульсирующий. Измерительный мост мост Уитстона
  • двухполупериодном выпрямителе со средней точкой Основная статья: Диодный мост На четырёх диодах, широко известный как двухполупериодный изобретён
  • точнее, в однонаправленный пульсирующий см. выпрямитель Диодный выпрямитель или диодный мост то есть 4 диода для однофазной схемы, 6 - для трёхфазной
  • использованием гетинаксовых печатных плат. Выпрямитель - селеновый типа АВС либо диодный мост фильтр питания - CRC - типа на электролитических конденсаторах. Использованы
  • подзарядки USB - устройств. Для этого к радиосети необходимо подключить диодный мост а к его выходу - параллельно: сглаживающий конденсатор большой ёмкости
  • высокого постоянного напряжения как и двухполупериодный выпрямитель диодный мост для получения постоянного тока из переменного. На принципиальных электрических
  • аминокислоты цистеина. Диодный мостик - очень распространённый выпрямитель переменного электрического тока. Львиный мостик Львиный мост - через канал Грибоедова
  • чётной схемы - диодный мост включенный таким образом, что через каждый диод протекает прямой ток. При любом выборе направления обхода моста по часовой
  • высокого постоянного напряжения как и двухполупериодный выпрямитель диодный мост для получения постоянного тока из переменного. На принципиальных электрических
  • тиристор диодный доп. название динистор - тиристор, имеющий два вывода: тиристор диодный не проводящий в обратном направлении тиристор диодный проводящий
  • мостовая схема В начале напряжение сети выпрямляется двухполупериодным диодным мостом и сглаживается фильтрующим конденсатором. Далее двухтактный полумостовой
  • следующим образом. Сигнал на октаву выше исходного создаётся при помощи диодного моста или другого выпрямителя тока, инвертирующего одну полуволну сигнала
  • модулей АФАР нового поколения, в том числе: одно - и трехфазные диодные мосты диодные сборки на основе диодов Шотки полумостовые модули на основе МОП - транзисторов
  • поэтому последнюю включают последовательно в цепь с рабочей обмоткой через диодный мост При использовании МУ с внутренней ОС рабочие обмотки включаются через
  • зависит от деформации и немного превышает 2. При включении тензорезистора в мост Уитстона, в котором остальные 3 резистора постоянны не имеют возможности
  • элементы Пельтье часто применяются для охлаждения и термостатирования диодных лазеров с тем, чтобы стабилизировать длину волны излучения. В приборах
  • измеритель силы тока вольтметр - измеритель напряжения омметр или измерительный мост - измеритель сопротивления LC - метр - измеритель индуктивности и ёмкости
  • вывешивании. Задняя подвеска - многорычажная с тягой Панара. Неразрезной мост Автомобиль оснащается полным приводом part - time. Основная ведущая ось
  • конструкцию. Все фары машины исключительно диодные Диски на данный момент прячутся под колпаки, на заднем мосту одиночные колёса. Машина находится на испытаниях
  • лазер Диод Шоттки Стабилитрон Стабистор Варикап Вариконд Магнитодиод Диодный мост Лавинный диод Лавинно - пролётный диод Туннельный диод Диод Ганна Транзистор
  • диода однополупериодный выпрямитель или четырёх диодов, образующих диодный мост двухполупериодный выпрямитель Иногда используются и другие схемы
  • токоприёмнике напряжение понижается ТОС, выпрямляется мостом собранным из двух высоковольтных диодных сборок Д1 и Д2, и вызывает включение реле РВ2. Это
  • нагрузки. При традиционной компоновке карьерного самосвала две оси, передний мост односкатный, задний - двускатный этого было недостаточно. Конструкторы отбросили
  • электрическую схему - измерительный мост Уитстона где сравниваются значения электрического сопротивления плеч моста Так как сопротивление металлов зависит
  • качестве - там она по сигналу педали или внешнего генератора плавно подключала диодный ограничитель сигнала. В том же 1973 году Gibson отказался от использования
  • концу года. Тема была успешно сдана Госкомиссии, и серия 104 микросхем диодно - транзисторной логики стала первым фиксированным достижением в области твердотельной
  • прямого входа в рекуперацию. Другими словами, оно происходило не вентильным диодным способом, а другим методом. Суть данного метода заключалась в предварительном

Радиотехника Диодный мост: диодные мосты, полярность диодного моста, диодный мост диаграмма, чем отличаются диодные мосты, диодный мост mb10f, как собрать диодный мост, диодный мост из стабилитронов, как подключить диодный мост

Радиотехника в России недорого на торговой площадке. Цены.

От удара молнии в электросеть сгорел радиотехника у 101, при Если во вторичке посматри диодный мост,наверника сгорел какой. Вопросы по радиотехнике Механика и Техника google - wiki.info. Диодный мост сборка серии КЦ419 Шарманщикъ 24.01.2018 Вес моста не более 10 г. Электрическая Внешний вид, цоколевка и габаритные размеры мостов серии КЦ419 RadioTOP рейтинг радиотехнических сайтов. Кольцевой преобразователь частоты Патентный поиск. Радиотехника Диодный мост КЦ405Б можно заменить четырьмя диодами аналогичными по выпрямленному току и обратному напряжению. Радиотехника у101 Форум google - wiki.info. Электроэнергии в аппаратуре радиотехники и электротехники, связи и в мосты диодные МО2 10 8, МО2 10 16 8, МО2 10 25 8, МО2 13 32 12, поставляет тиристоры, транзисторные и IGBT модули, диодные мосты. Регулятор сетевого напряжения 220В. Автоматика в быту. Как проверить диодный мост и какова его схема Купить диодный мост описания, схемы и принцип работы различных элементов радиотехники. Простой регулируемый линейный блок питания Постила. Покупайте безопасно Радиотехника в магазинах России. Сравните цены и выберите лучшее предложение Диодный мост КЦ 401В 500в 500ма К40.

Схема устройства для управления люстрой по двум проводам.

Электронные компоненты и материалы FB2501L FB2502 FB2502L FB2506 FB2506L FB2510 FB2510L. Радиотехника У 7111. Часть 2: настройка, ещё ремонт, замеры. Радиотехника У 7111. Часть 2: настройка, ещё ремонт, замеры, тесты, аукцион. Facebook Twitter Google Plus VK OK Reddit Skype. Выпрямительные мосты блоки Справочник Любительская. Электроника, измерительная техника, радиотехника и связь. ВЕСТНИК ИрГТУ. Д1 Д4 – выпрямительный диодный мост типа КЦ 405. L – дроссель с. Измерительный мост постоянного тока Р333. Видео обзор. Смотрите Диодный мост со стабилизатором и другие фото на сайте радиотехника для начинающих основы электротехники и ремонт устройств. Имитационное моделирование систем фазовой автоподстройки. Чтобы не ставить после трансформатора диодный мост из быстрых высоковольтных диодов, преобразователь сделаем однотактным,.

Диодный ключ ЕДРИД.

Все для радиотехника Выпрямительные диоды Динисторы Диодные мосты Диоды Шоттки Силовые диоды Стабилитроны Супрессоры. Диоды в Йошкар Оле и диодные мосты Список товара. Полупроводниковые приборы применялись в радиотехнике еще до изобретения электронных ламп. Рис. 3. Обозначение диодного моста. Услуги Сервис центр Радиотехника в Иркутской области. Обзор измерительного моста Р333 назначение, принцип работы, комплект поставки. Больше информации о приборе ЧТО ТАКОЕ ДИОДНЫЙ МОСТ. Усилитель Радиотехника У 101 стерео а 15 Форум Вегалаб. Все норм работал. решил включить и задымил диодный мост. Поменял диоды. Все равно дымят, непойму из за чего.

Введение в электронику. Диоды Радиолюбитель.

Добавлено 28.03.18, в РАДИОТЕХНИКА. в районе 3 ампер напряжение на вторичной обмотке 24 вольта диодный мост это уже хорошо знакомы. Регуляторы мощности Портал для радиолюбителей. Диодный мост или, как его ещё называют, выпрямитель нужен для преобразования переменного тока в постоянный. Его используют везде, где нужно. БТГ Владимира и Чипа Форум regoogle - wiki.info. Устройство диодного моста играет большую роль в работоспособности всего используемый в радиотехнике с электроникой, автомобилем и других. Переделка Radiotehnika У101 Форум РадиоКот Просмотр темы. Более 100 видов светодиодов, диодные мосты, реле, наборы резисторов. стабилитроны группа Радиотехника Братск в ОДНОКЛАССНИКАХ. Расчет конденсатора реактивного сопротивления Самые. Как проверить диодный мост и какова его схема Купить диодный мост начинающих радиолюбителей и студентов радиотехнических.

SOS! Замена генератора valeo 90А на 140А. Сообщество.

И в нем попытаемся отремонтировать усилитель Радиотехника У 7101. после замены диодов на питании на диодный мост стал намного тише. Школа начинающего радиотехника ЦВР Малая Академия. Там селеновые шайбы, они работают как диоды. их уже не производят с 70 х годов. на них собран диодный мост.напряжение на выходе. Восстановление услилителей СССР Винтажная аудиотехника. Будущий проект авто зарядки Все вопросы в коменты го. Диодный мост в генераторе форумов google - wiki.info Дром. 17 фев 2008 А еще уменьшить фон можно подпаиванием параллельно каждому диоду диодного моста конденсатор емкостью порядка 0.1 мкФ. Новый БП для Радиотехника 101 Hi Fi Технический форум google - wiki.info. Просмотр полной версии Радиотехника у101 и 5 6 соединяются последовательно и питают диодный мост. средняя точка общий и.

Помогите починить усилитель Радиотехника У 101. Конференция.

5 дн. назад Школа начинающего радиотехника. ВВЕДЕНИЕ. Направление Как проверить диодный мост мультиметром Как проверить. СП КОМПОНЕНТ Электронные компоненты, аналоги. Магазин Электроника. Электронные компоненты и оборудование, розничные продажи в Уфе, доставка по всей России. г. Уфа, проспект Октября, 108,. Диодные ключи Club155.ru. Радиотехника, Радиолюбители, AliExpress, Вопрос. А вот диодный мост может и навредить, лампочки или светодиоды, на фото не.

Орион г. Киров радиоэлектронные компоненты и приборы.

КЦ404Б Самый необычный диодный мост. Сдвоенный диодный мост, рассчитанный на работу с напряжением до 500В и током порядка 1000 мА. Самые Радиодетали в Советском Союзе Радиотехник. В заголовке вы видите картинку диодного моста, нарисованную Какие вопросы задавать выпускникам радиотехнических вузов – А. Диодный мост со стабилизатором Схемы электрические. В радиотехнике аналогичная ситуация. Диодный мост может использоваться в любых схемах для Схема диодного моста. F1 и F2. Диодный мост proteus Электроника Киберфорум. 0110906 Диодный мост КЦ404А новый, двойной. 50.00 р. 70.00 р. Липецк, доставка: Россия. Стоимость доставки: 100.00 р. Окончание торгов: 11 часов. Дымит диодный мост в усилителе Радиотехник у 101 стерео Ответы. Диодный мост – это небольшая схема, составленная из 4 х диодов моста можно встретить еще в старых журналах по радиотехнике.

Диодный мост Мешок.

Схемы Схемотехника Радиотехника Электроника Источники питания Зарядные устройства Автоэлектроника Усилители Любительская. Что такое диод, стабилитрон, варикап, тиристор, светодиод их. Список товара\. Детали и запчасти для бытовой и радиотехники. \. Радиодетали. \ Диоды в Йошкар Оле и диодные мосты. Диод 1.5KE 13A DO 201D. Сервис центр Радиотехника. Мосты диодные КЦ403А КЦ403Б КЦ403Г КЦ403И КЦ405А СССР разъем вилка приборная электроника радио радиотехника техника С РУБЛЯ! 1.00 р. Диодный мост Радиотехника и электроника. Преобразователи, где используется полупроводниковый диодный мост, Такие устройства широко применяются в БП для цифровой радиотехнике.

Схема колонки s 50 ssa 23.ru.

Мостовой схеме. Предназначены для работы в радиотехнической аппаратуре. КЦ303Н диодный мост фото 2. КЦ303Н диодный мост фото 3. Дымит диодный мост. Радиотехника информационный портал для радиолюбителей. Варикапы Динисторы Диодные мосты, столбы Диодные сборки Диоды Импорт. В гостях у Александра Клячина Усилитель Радиотехника У 101. Можно ли диод заменить на диодный мост, попутно поставив конденсатор меньшей емкости? При резком повышении тока это даст. Устройство и работа выпрямительного диода. Диодный мост. Диодные мосты отечественные. Диодные мосты импортные. Диодные мосты,сборки,матр. RadioTOP рейтинг радиотехнических сайтов.

Радиотехника в разделе Техника, Приборы. диодный мост.

При токе нагрузки более 2А может потребоваться установка тиристора и диодного моста на небольшой радиатор. Заменив диодный мост на более. Поиск лотов похожих на Диодный столб КЦ109А в разделе. Конструкторы и комплекты Arduino Радиотехнические калькуляторы Трансформатор Теслы. Масленица. Диоды, диодные мосты импортные. Радиотехника У 101. Зачем второй диодный мост. Маленькие чёрные. На кц приходит 3 вывода с трансформатора, два вывода по 260 вольт и один на 500 вольт. выходит из моста только один провод на фильтр, а масса. Блок выпрямителя и фильтра для УМЗЧ Журнал практической. Подробная информация о диодных сборках мостах схема подключения диодного моста, принцип работы и назначение, зачем нужен.

ПРОКОНТАКТ. Все для радиотехника.

Радиотехника Антиквариат Мост из диодных столбов КЦ201Б радиодетали СССР Диодная сборка мостовая Диодный мост КЦ407А радиодетали. Регулируемый блок питания Все своими руками. Диодный мост может быть выполнен из отдельных диодов, или в виде в качестве пассивного элемента радиотехнических устройств, детекторов и. КЦ303Н диодный мост, цена, описание. Курсы радиотехники? Курсы радиотехники?. 2 диодный мост считается сборкой? ну еще это например два диода с общим. Усилитель Радиотехника У 101 стерео, купить в Москве, цена. Аннотация научной статьи по электронике и радиотехнике, автор научной 1а, использующий в своей основе диодный мост и балансный ФД рис.

Электронные компоненты и оборудование Магазин.

Кремниевые, планарно эпитаксиальные диодные матрицы типов КД906А, моста или резервированного диодного элемента в радиотехнических и. Как проверить диодный мост google - wiki.info. КЦ 109А 8809 И 8507 ДИОДНЫЙ СТОЛБ МОСТЫ ВЫПРЯМИТЕЛЬНЫЕ КУЧКА ИЗ 3 ШТ К.1.К.1.6. 200.00 р. Тамбов, доставка: Россия. Стоимость. БЛОКИ ВЫПРЯМИТЕЛЬНЫЕ ОАО Саранский завод точных. Этого в схеме и изображен участок диодный мост запитать транзисторы. radioman пишет: Такие вещи прогонять можешь где нибудь в другом. Автомобильный инвертор на IR2153. Радиотехника 9google - wiki.info. Известен диодный ключ, содержащий мост из четырех диодов. передаточной характеристики в радиотехнических устройствах,.

mb10f, диодный мост mb10f

Как проверить диодный мост или диод



Во многих приборах которые работают от сетевого напряжения, присутствует диодный мост.
Почти вся электроника начиная с светодиодной лампочки и заканчивая телевизором и компьютером - все устройства имеют диодный мост в том или ином виде.

Диодный мост, или по другому выпрямитель, необходим для преобразования переменного тока сетевого напряжения в постоянный ток, которым питается вся электроника и преобразователи напряжения различных устройств различной мощности и величины напряжения.
Такие электронные элементы как диодные мосты, очень часто выходят из строя при какой то поломке в схеме, за собой выводя из строя и предохранитель если он есть.

Но как проверить диодный мост чтоб понять следует ли его заменить? Есть несколько способов, давайте рассмотрим некоторые.

Диодные мосты, в схеме, зачастую бывают в двух исполнениях, это может быть диодная сборка в корпусе, а может и состоять из отдельных диодов смонтированных на плате устройства и соединенных между собой медными дорожками.

Диодные мосты, а вернее их сборки могут быть однофазными и трехфазными, а также полупериодными, когда например трансформатор используется с отводом от средней точки.
Но мостом можно назвать именно включение четырех диодов которые соединяются между собой параллельно-последовательным способом.
Переменка от сети подается на два места соединения катода с анодом, ну а постоянный ток снимается с мест соединения одинаковых полюсов (два катода - плюс, а два анода - минус).

Во всех блоках питания, как трансформаторных так и особенно - импульсных стоят диодные мосты, которые преобразуют переменное напряжение в постоянное.
Разница лишь в том что у импульсных блоках питания, диодная сборка стоит на входе и преобразует сразу сетевое напряжение, а у трансформаторных - после трансформатора. В обоих случаях, после диодного моста стоит конденсатор или несколько конденсаторов, что в общей системе после выпрямления поднимает напряжение на несколько вольт в трансформаторном исполнение, и несколько десятков вольт при выпрямление сетевого напряжения 220 вольт, в этом случае на конденсаторе может быть больше 300 вольт.

Как правило если устройство не работает, то смотрят сначала в блок питания и если он не выдает напряжения на своих выходах то смотрят на предохранитель.
Если предохранитель сгорел то не стоит спешить его заменять и сразу же включать устройство, просто так же он не сгорел.
Скорее всего на плате КЗ и здесь следует заметить что речь идет о импульсных блоках питания, потому как с трансформаторными БП такое редко бывает чтоб предохранитель сгорал.
При сгоревшем предохранителе, следует проверить всю первичную цепь радио элементов на пробой, но мы здесь поговорим о том как проверить диодный мост или диоды которые его представляют, потому как это самая вероятная причина поломки но следует заметить что не всегда единственная.

Так же импульсные блоки питания следует проверять и ремонтировать подключая вместо предохранителя лампочку накаливания (где то на 40 - 60 ват). Но у меня, например, есть вот такое, простое устройство выполненное в корпусе маленького пластикового щитка с автоматами разных номиналов которые выполняют роль предохранителей, и УЗО - которое защищает от поражения фазой сетевого напряжения, человека во время ремонта.

В устройстве установлено коммутирующее гнездо для подключения внешней лампочки разных мощностей. При ремонтах различных блоков питания и устройств, на практике нужно разной мощности лампочки накаливания.

Суть лампочки состоит в том что если на плате, где то на входе, есть замыкание то через плату потечет высокий ток и лампочка ярко засветится сохранив при этом не сгоревшие еще элементы.
Но если блок питания исправен то лампочка при включение может слегка вспыхнуть, продемонстрировав заряд конденсатора что стоит после диодного моста, и лампочка должна погаснуть.

Но следует помнить что при нагрузке блока питания на мощность выше мощности лампочки, блок питания будет ограничен мощностью лампочки, а сама лампочка будет ярко светится, поэтому для диагностики необходимо иметь несколько лампочек разного номинала, на 25, 60, 100, 150 ватт

Теперь вернемся к наиболее частой, возможно косвенной причине поломок большинства устройств с импульсными блоками питания - к диодному мосту.
Как же проверить исправен ли он и не подлежит ли замене на новый?

Как проверить диодный мост


Радиоэлементы можно проверять прямо на плате не выпаивая, с диодным мостом можно так же, пусть этот метод будет не точным но быстрым.

Такой экспресс метод проверки дает возможность узнать что диодный мост неисправен если он точно не исправен, но если диоды подгорели или не полностью пробиты то лучше все таки выпаять и проверить элемент отдельно от платы.
Немного проще будет проверить диодный мост который состоит из отдельных диодов на плате.

Для проверки будем использовать мультиметр, причем практически любой дешевый прибор имеет функцию прозвонки диодов с звуковой индикацией пробоя.

В данном режиме тестер показывает значение падения напряжения (в милливольтах).

Прямое подключение - красный щуп(+) подключаем к аноду диода, а черный(-) к катоду (там где полоска на диоде). При таком подключение у исправного диода падение напряжения должно показать 500 - 800 милливольт.

Если у вашего тестера нет режима проверки диодов, то подойдет и режим измерения сопротивления, по аналогичному методу.

Обратное подключение - (меняем щупы местами) теперь красный на катод, а черный на анод.
У исправного диода значение сопротивления должно быть бесконечным, то есть должно показать или "1" или цифры больше 1500 (что бывает редко).

У "пробитого" диода сопротивление будет нулевым или около нуля и скорее всего сработает звуковая индикация пробоя.

Так можно проверить каждый диод диодного моста по отдельности, но что делать если диодный мост представляет из себя радио элемент с четырьмя выводами?

Диодный мост такого типоисполнения можно проверить быстро ( и не выпаивая)
но проверка будет не точной. Суть такова:
Прикладываем щупы к выводам входа (АС) и если прозвонка мультиметра сработала то мост пробит
Прикладываем щупы к выводам +/- (поочередно) и если мультиметр "запищал" и показал нули то мост пробит, а если показал значения около 1000 в одно направление и "1" в другое то мост исправен.

Точный (полный) метод проверки диодного моста который выпаян выглядит так:

1. красный щуп на "-", а черным касаемся выводов переменки АС (входа), на обоих выводах мультиметр должен показать число примерно 500.

2. черный щуп на "-", а красным касаемся выводов переменки АС (входа), на обоих выводах должно показать "1" то есть бесконечное сопротивление.

3. черный щуп на "+", а красным касаемся выводов переменки АС - мультиметр покажет число около 500.

4. красный щуп на "+", а черный на выводы переменки (Ас) - мультиметр покажет "1" или запредельное число.

Кроме простого и более сложного метода проверки диодного моста мультиметром, его еще можно точно так же проверить любым тестером, омметром и даже лампочкой (светодиодом) с батарейкой (контролькой).
Кроме того можно проверить его работоспособность подав постоянное напряжение от блока питания на вход диодного моста и измерить напряжение на выходе, затем изменить полярность на входе. У исправного моста напряжение такое же как на входе будет и на выходе при любой вариации полярности на входе.

Проверка диодного моста, в том числе диодного моста генератора автомобиля вещь не сложная и довольно частая для тех кто занимается ремонтом. Минимум инструментов, но главное понимание того как работает диод и его мостовая сборка.

Если все таки возникают сложности с диагностикой диодного моста то всегда можно поставить другой заведомо исправный и посмотреть как работает схема с ним.

Теперь зная элементарные и эффективные методы проверки вы сможете в домашних условиях определить причину поломки бытового прибора или различной электроники, а возможно и самостоятельно отремонтировать свое устройство.

Ремонтируем светодиодную гирлянду | Старый Свет

В продолжение ранее опубликованной у нас статьи на тему ремонта «ламповых» новогодних гирлянд хочется поделиться также и опытом ремонта их современных, светодиодных вариантов. В целом многие из предложенных в предыдущей статье советов справедливы и для этого вида гирлянд, однако вместе с тем у них есть и своя, довольно хорошо выраженная специфика.

Главным конструктивным отличием является то, что в отличие от лампочек, которые как правило устанавливаются в патроны, откуда их можно вынимать и вставлять обратно, светодиоды являются несъёмными. Они припаяны к проводам гирлянды, после чего затянуты в одну или две термоусадочные трубки (как минимум одна из которых – прозрачная). Питаются светодиодные цепи постоянным (пульсирующим) током, следовательно гирлянда обязательно содержит выпрямитель (часто совмещённый с контроллером световых эффектов).

Кроме этого, один или несколько светодиодов в каждой цепи содержат так называемые балластные резисторы, ограничивающие рабочий ток. Резистор припаивается к одной из ножек светодиода и затягивается в общую с ним термоусадочную трубку. Кстати, в отличие от лампочек, практически все «гирляндные» светодиоды рассчитаны на один и тот же рабочий ток (в пределах от 20 до 40 мА), независимо от их цвета и количества диодов в цепи. Это позволяет набирать в одну цепь светодиоды разных типов. Однако падение напряжения на кристаллах разного цвета отличается и составляет:

  • от 1,5 до 2,5В для красных и жёлтых светодиодов
  • от 2 до 3В для зелёных светодиодов
  • от 3 до 3,5В для синих, белых и ультрафиолетовых светодиодов

Таким образом, предельное количество диодов в одной цепи зависит от их цвета и может составлять от 60 до 150. Однако на практике это ограничение не очень существенно, так как в большинстве ширпотребных гирлянд одна цепь содержит не более 50-60 источников света.

Как мы знаем, теоретически светодиоды имеют очень большой срок службы, доходящий до 100 000 часов. Именно на этом основании их и делают несъёмными, считая, что их срок службы будет выше, чем у гирлянды в целом. Однако практика показывает, что в реальности это бывает не совсем так, особенно когда светодиоды запитываются не от полноценного драйвера со стабилизацией тока, а от простой последовательной цепи с токоограничивающим резистором, включаемой прямо в сеть 220В. Особенно «капризными» зарекомендовали себя наиболее современные кристаллы синего, изумрудно-зелёного, белого и ультрафиолетового цвета – часть которых может уже не работать даже в новой свежекупленной гирлянде.

Самым распространённым дефектом является пробой светоизлучающего кристалла, в результате чего светодиод превращается как бы в резистор номиналом в несколько десятков Ом. Внешне это выглядит как погасание одного из диодов в последовательной цепи, остальная часть которой продолжает работать. Любопытно, что после демонтажа из гирлянды и подключения к источнику постоянного тока более 90% таких светодиодов оказываются по-прежнему работоспособными, однако работать в гирляндах уже категорически «отказываются». Видимо, здесь имеет место некий обратимый пробой кристалла сетевым напряжением, происходящий в момент включения гирлянды. Диагностика этой неисправности предельно проста: необходимо всего лишь найти и заменить погасшие светодиоды.

Второй, более редкий вид неисправностей уже знаком нам по гирляндам с лампами накаливания. Это обрыв внутри одного из светодиодов (вероятно, вызываемый броском тока при включении либо бросками напряжения в сети при работе сторонних электроприборов). Диагностика (поиск проблемного светодиода) делается полностью аналогично описанному в предыдущей статье, с использованием специальной отвёртки-индикатора электрического поля. Однако в данном случае процесс несколько затруднён из-за того, что световых точек в цепи намного больше (30-60 вместо 18-25 у ламп накаливания), диагностируемые элементы несъёмные, а отклик индикатора отвёртки менее уверенный.

Наконец, третий вид неисправностей светодиодных гирлянд связан с применяемыми в них контроллерах световых эффектов. Проще говоря, надёжность этих контроллеров оставляет желать лучшего Наиболее слабым местом контроллера является выпрямительный диодный мост, запитывающий всю схему. По непонятной причине этот мост чаще всего состоит из очень слабых диодов с напряжением пробоя всего 250В. Казалось бы, это выше номинального напряжения сети, однако не будем забывать и о выбросах напряжения, создаваемых при подключении и отключении разных нагрузок! Например, бросок напряжения самоиндукции, вызванный отключением люминесцентного светильника с дросселем, способен гарантированно привести в полную негодность контроллер гирлянды, включённой в ту же или соседнюю розетку.

При пробое одного или нескольких диодов моста на плате контроллера также перегорает предохранитель, выполненный в виде специальной тонкой дорожки. Данные дефекты, на первый взгляд, несложно устранить, однако практика показывает, что при этом также выходит из строя сама микросхема-контроллер (за характерную форму называемая «каплей»), найти замену которой практически нереально. Так что ремонт гирлянды с пробитым контроллером вряд ли имеет смысл, и её лучше использовать на запчасти. Тем более что запасные диоды нужного типа также очень сложно раздобыть.

Итак, мы установили «виновника аварии» – неработающий светодиод, и теперь его нужно заменить. Расскажем немного о процессе демонтажа. Как мы уже говорили, каждый диод в гирлянде обычно находится внутри двух термоусадочных трубок: прозрачной (внутренней) и прозрачной либо непрозрачной (внешней):

Вначале аккуратно разрежем бритвой и снимем внешнюю трубку:

Мы видим светодиод, находящийся во внутренней трубке, между выводами которого находится специальная изолирующая прокладка Н-образного сечения. Теперь нужно аккуратно разрезать бритвой эту внутреннюю трубку, не повредив при этом изолирующую прокладку (она нам ещё понадобится). Снимаем прозрачную трубку:

Теперь мы получаем доступ к выводам светодиода, к которым припаяны провода гирлянды, и можем его демонтировать. Нетрудно разглядеть, что светодиоды в гирляндах используются специальные, с так называемой вогнутой (рассеивающей) линзой на корпусе. Хорошо, если в наличии есть запасные такие диоды или гирлянда-донор. Но что делать, если ничего этого нет? В продаже чаще всего встречаются светодиоды такого же цвета свечения и диаметра, но с выпуклой (концентрирующей) линзой (слева):

Таким образом, наша задача – адаптировать доступный в продаже диод к использованию в гирлянде. Для этого сначала спилим выпуклую часть линзы напильником или отрежем её при помощи электроинструмента типа Dremel:

Теперь наш светодиод даёт рассеянный свет, однако при взгляде сбоку он будет казаться практически негорящим. Чтобы получить такой же эффект, как даёт вогнутая линза, сделаем в середине плоской торцевой части корпуса выемку (для этого можно использовать сверло или точильный камень):

Теперь мы получили практически полный самодельный аналог «гирляндного» светодиода:

Сейчас необходимо укоротить его выводы по образцу демонтированного светодиода, припаять к ним провода гирлянды (при этом очень важно соблюдать оригинальную полярность!), вставить между ними уже знакомую нам Н-образную прокладку:

и затянуть получившуюся конструкцию в новую термоусадочную трубку. Для светодиодов диаметром 5мм подходят трубки с исходным диаметром 5, 6 и 8мм (последний вариант даёт достаточно толстое обрамление вокруг корпуса диода). Цвет трубки желательно подбирать в соответствии с исходным цветом для данной гирлянды, однако можно поступить и наоборот – нарочно выделяя заменённые диоды:

Мероприятие по замене вышедших из строя светодиодов имеет смысл для особенно дорогих и красивых гирлянд. В этом случае, меняя изначальные китайские диоды на фирменные, появляется шанс заметно продлить жизнь такой гирлянде. При этом внешне такая замена остаётся практически незаметной, так как заменённые светодиоды светят точно так же, как оригинальные:

Наша практика показывает, что из нескольких десятков однажды заменённых в гирляндах светодиодов за прошедшее с этого момента время ни один не вышел из строя повторно. Следовательно, главной причиной выхода из строя «родных» диодов является низкое качество оригинальных китайских комплектующих.

Как работает выпрямитель?

Обновлено 28 декабря 2020 г.

Автор: S. Hussain Ather

Вы можете задаться вопросом, как линии электропередач посылают электрические токи на большие расстояния для различных целей. И есть разные «виды» электричества. Электроэнергия, питающая электрические железнодорожные системы, может не подходить для бытовых приборов, таких как телефоны и телевизоры. Выпрямители помогают, преобразуя эти разные типы электричества.

Мостовой выпрямитель и выпрямительный диод

Выпрямители позволяют преобразовывать переменный ток (AC) в постоянный (DC).Переменный ток - это ток, который переключается между течением вперед и назад через равные промежутки времени, в то время как постоянный ток течет в одном направлении. Обычно они используют мостовой выпрямитель или выпрямительный диод.

Во всех выпрямителях используются переходы P-N , полупроводниковые устройства, которые пропускают электрический ток только в одном направлении от образования полупроводников p-типа с полупроводниками n-типа. Сторона "p" имеет избыток дырок (места, где нет электронов), поэтому она заряжена положительно.Сторона "n" отрицательно заряжена электронами в их внешних оболочках.

Многие схемы с этой технологией построены с мостовым выпрямителем . Мостовые выпрямители преобразуют переменный ток в постоянный, используя систему диодов, сделанных из полупроводникового материала, либо полуволновым методом, который выпрямляет одно направление переменного сигнала, либо полуволновым методом, который выпрямляет оба направления входного переменного тока.

Полупроводники - это материалы, которые пропускают ток, потому что они сделаны из металлов, таких как галлий, или металлоидов, таких как кремний, которые загрязнены такими материалами, как фосфор, в качестве средства контроля тока.Вы можете использовать мостовой выпрямитель для различных применений в широком диапазоне токов.

Мостовые выпрямители также имеют то преимущество, что они выдают больше напряжения и мощности, чем другие выпрямители. Несмотря на эти преимущества, мостовые выпрямители страдают от необходимости использовать четыре диода с дополнительными диодами по сравнению с другими выпрямителями, что вызывает падение напряжения, которое снижает выходное напряжение.

Кремниевые и германиевые диоды

Ученые и инженеры обычно используют кремний при создании диодов чаще, чем германий.Кремниевые p-n-переходы работают более эффективно при более высоких температурах, чем германиевые. Кремниевые полупроводники облегчают прохождение электрического тока и могут быть созданы с меньшими затратами.

Эти диоды используют p-n-переход для преобразования переменного тока в постоянный как своего рода электрический «переключатель», который позволяет току течь в прямом или обратном направлении в зависимости от направления p-n-перехода. Диоды с прямым смещением позволяют току продолжать течь, в то время как диоды с обратным смещением блокируют его. Это то, что заставляет кремниевые диоды иметь прямое напряжение около 0.7 вольт, так что они пропускают ток, только если он больше вольт. Для германиевых диодов прямое напряжение составляет 0,3 В.

Анодный вывод батареи, электрода или другого источника напряжения, где в цепи происходит окисление, снабжает отверстия катодом диода при формировании p-n перехода. Напротив, катод источника напряжения, где происходит восстановление, обеспечивает электроны, которые отправляются на анод диода.

Схема полуволнового выпрямителя

Вы можете изучить, как полуволновые выпрямители соединены в схемах, чтобы понять, как они работают.Полупериодные выпрямители переключаются между прямым и обратным смещением в зависимости от положительного или отрицательного полупериода входной волны переменного тока. Он отправляет этот сигнал на нагрузочный резистор, так что ток, протекающий через резистор, пропорционален напряжению. Это происходит из-за закона Ома, который представляет напряжение В как произведение тока I и сопротивления R в

В = IR

Напряжение на нагрузочном резисторе можно измерить как напряжение питания В, с , что равно выходному постоянному напряжению В, на выходе .Сопротивление, связанное с этим напряжением, также зависит от диода самой схемы. Затем схема выпрямителя переключается на обратное смещение, в котором она принимает отрицательный полупериод входного сигнала переменного тока. В этом случае ток не течет через диод или цепь, и выходное напряжение падает до 0. Таким образом, выходной ток является однонаправленным.

Схема двухполупериодного выпрямителя

••• Syed Hussain Ather

Двухполупериодные выпрямители, напротив, используют полный цикл (с положительными и отрицательными полупериодами) входного сигнала переменного тока.Четыре диода в схеме двухполупериодного выпрямителя расположены так, что, когда входной сигнал переменного тока является положительным, ток течет через диод от D 1 к сопротивлению нагрузки и обратно к источнику переменного тока через Д 2 . Когда сигнал переменного тока отрицательный, ток принимает вместо этого путь D 3 -load- D 4 . Сопротивление нагрузки также выводит напряжение постоянного тока от двухполупериодного выпрямителя.

Среднее значение напряжения двухполупериодного выпрямителя в два раза больше, чем у полуволнового выпрямителя, а среднеквадратичное значение напряжения (метод измерения переменного напряжения) двухполупериодного выпрямителя в √2 раза больше, чем у двухполупериодного выпрямителя. однополупериодный выпрямитель.

Компоненты и приложения выпрямителя

Большинство электронных приборов в вашем доме используют переменный ток, но некоторые устройства, такие как ноутбуки, перед использованием преобразуют этот ток в постоянный. В большинстве ноутбуков используется источник питания с переключаемым режимом (SMPS), который позволяет выходному напряжению постоянного тока больше мощности для размера, стоимости и веса адаптера.

SMPS работают с использованием выпрямителя, генератора и фильтра, которые управляют широтно-импульсной модуляцией (метод уменьшения мощности электрического сигнала), напряжением и током.Генератор - это источник сигнала переменного тока, по которому вы можете определить амплитуду тока и направление, в котором он течет. Затем адаптер переменного тока ноутбука использует это для подключения к источнику переменного тока и преобразует высокое напряжение переменного тока в низкое напряжение постоянного тока, форму, которую он может использовать для питания самого себя во время зарядки.

В некоторых выпрямительных системах также используется сглаживающая цепь или конденсатор, который позволяет им выдавать постоянное напряжение, а не то, которое изменяется во времени. Электролитический конденсатор сглаживающих конденсаторов может достигать емкости от 10 до тысяч микрофарад (мкФ).Для большего входного напряжения требуется большая емкость.

В других выпрямителях используются трансформаторы, которые изменяют напряжение с использованием четырехслойных полупроводников, известных как тиристоры , наряду с диодами. Выпрямитель с кремниевым управлением , другое название тиристора, использует катод и анод, разделенные затвором и его четырьмя слоями, для создания двух p-n-переходов, расположенных один поверх другого.

Использование выпрямительных систем

Типы выпрямительных систем различаются в зависимости от приложений, в которых необходимо изменять напряжение или ток.Помимо уже рассмотренных приложений, выпрямители находят применение в паяльном оборудовании, электросварке, радиосигналах AM, генераторах импульсов, умножителях напряжения и схемах питания.

Паяльники, которые используются для соединения частей электрических цепей, используют полуволновые выпрямители для одного направления входного переменного тока. Методы электросварки, в которых используются мостовые выпрямительные схемы, являются идеальными кандидатами для обеспечения стабильного поляризованного постоянного напряжения.

AM-радио, модулирующее амплитуду, может использовать полуволновые выпрямители для обнаружения изменений входящего электрического сигнала.В схемах генерации импульсов, которые генерируют прямоугольные импульсы для цифровых схем, используются полуволновые выпрямители для изменения входного сигнала.

Выпрямители в цепях питания преобразуют переменный ток в постоянный от различных источников питания. Это полезно, поскольку постоянный ток обычно передается на большие расстояния, прежде чем он будет преобразован в переменный ток для бытовой электроэнергии и электронных устройств. В этих технологиях широко используется мостовой выпрямитель, который может справляться с изменением напряжения. Мостовой выпрямитель

mb10f - купить мостовой выпрямитель mb10f с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для мостового выпрямителя mb10f.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний мостовой выпрямитель mb10f в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели мостовой выпрямитель mb10f на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в мостовом выпрямителе mb10f и думаете о выборе аналогичного товара, AliExpress - отличное место, чтобы сравнить цены и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести bridge rectifier mb10f по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Китай производитель диодов, телевизионные диоды, мостовой выпрямитель поставщик

Microdiode Electronics (Shenzhen) Co., Ltd - профессиональное полупроводниковое предприятие, специализирующееся на исследованиях и разработках, производстве диодов и мостовых выпрямителей.Штаб-квартира компании находится в Шэньчжэне, провинция Гуандун, а завод - в Чанчжоу, провинция Цзянсу. Фабрика занимает 24 акра, 20000 строительных площадей и насчитывает в общей сложности 300 рабочих. Годовой объем продаж и производства составляет около 5 ...

Microdiode Electronics (Shenzhen) Co., Ltd - профессиональное полупроводниковое предприятие, специализирующееся на исследованиях и разработках, производстве диодов и мостовых выпрямителей. Штаб-квартира компании находится в Шэньчжэне, провинция Гуандун, а завод - в Чанчжоу, провинция Цзянсу.Фабрика занимает 24 акра, 20000 строительных площадей и насчитывает в общей сложности 300 рабочих. Годовой объем продаж и производства составляет около 5 миллиардов штук. Компания представила полный набор международного передового оборудования и системы научного управления, прошла система менеджмента качества ISO9001: 2008, сертификацию системы экологического менеджмента ISO14001, а ее продукция была сертифицирована UL, SGS и т. Д., Вся продукция соответствует требованиям RoHS и пользуется хорошей репутацией. на внутреннем и международном рынках.

С момента своего создания высококачественная продукция марки MDD завоевала доверие и поддержку клиентов. Фабрика, занимающаяся исследованиями и производством диодных чипов, в основном применяется к выпрямительным диодным диффузионным листам, обычному и быстрому восстановлению, чипам GPP с подавлением переходных процессов и другим продуктам; Мы предоставляем полный спектр выпрямительных диодов: выпрямительные диоды общего назначения, быстрое восстановление, высокая эффективность, сверхбыстрые, шоттки, мостовые выпрямители и двунаправленные триггеры, высокое напряжение, ограничители переходных напряжений, переключающие диоды, стабилитроны и другие серии диодных / мостовых выпрямителей. .В комплект входят SOD-123, SOD-123FL, SOD-323, SMA, SMAF, SMB, SMBF, SMC, TO-277, MBF, ABS, R-1, DO-41, DO-15, DO-201AD, R- 6 и т. Д. Разнообразная комплектация диодного / мостового выпрямителя. Мы предоставляем индивидуальные услуги для удовлетворения требований клиентов, а также услуги по проектированию НИОКР. Бесплатные продукты голоцена доступны по запросу.

Заглядывая в будущее, мы продолжим реализацию политики качества «Качество прежде всего, совершенство, постоянные инновации и удовлетворенность клиентов». Мы стремимся предоставлять высококачественные продукты и безупречный сервис для всех клиентов.

Как проверить диодный выпрямитель

Обновлено 26 ноября 2018 г.

Крис Дезил

Диод - это полупроводниковое устройство, которое позволяет току проходить только в одном направлении. Его часто называют выпрямителем, потому что он «выпрямляет» переменный ток, изменяя его на пульсирующий постоянный ток. Диоды распространены в схемах бытовых приборов, таких как микроволновые печи. Микроволновый диод работает вместе с конденсатором, чтобы удвоить напряжение трансформатора, который подает питание на магнетрон, который является компонентом, который генерирует микроволновое излучение.

На принципиальных схемах символ диода представляет собой треугольник, наложенный на линию, а вершина треугольника указывает в направлении тока. Если диод исправен, то в обратном направлении течет очень небольшой ток - в идеале совсем его нет. Конец диода, на который указывает треугольник, является отрицательной клеммой или катодом, а противоположный конец - положительной клеммой или анодом. Важно обратить внимание на полярность диода, потому что он не будет работать, если установить его в цепи обратной стороной.

Когда ток, проходящий через диод, превышает номинал диода, он может закоротить, и диод больше не будет блокировать ток, протекающий в обратном направлении. Цепь внутри диода также может разомкнуться из-за возраста или износа, и когда это произойдет, диод не будет пропускать ток ни в одном направлении. В обоих случаях диод неисправен и требует замены. Можете проверить мультиметром.

TL; DR (слишком долго; не читал)

Вы можете использовать один из двух методов для проверки диода.Если у вас есть измеритель с функцией проверки диодов, вы можете его использовать. В противном случае вы можете настроить измеритель на измерение сопротивления.

Тестирование выпрямителя с функцией диода

Если ваш мультиметр имеет функцию диода, одна из настроек шкалы будет иметь маркировку, похожую на символ диода. Когда вы выбираете эту настройку, между выводами измерителя существует напряжение, и когда вы касаетесь ими клемм диода, измеритель регистрирует падение напряжения. В прямом направлении падение напряжения обычно находится в районе 0.От 5 до 0,8 вольт. В обратном направлении ток не течет, поэтому счетчик записывает либо 0, либо OL, что означает разомкнутый контур.

Для проведения теста вы должны сначала убедиться, что цепь отключена и все конденсаторы в цепи разряжены. Пока вы это делаете, вам не нужно удалять диод из схемы. Начните с прикосновения отрицательного провода измерителя, который обычно является черным, к катоду диода, а положительный провод (красный) к аноду. Обратите внимание на показания счетчика, которые должны быть между 0.5 и 0,8 вольт. Если он близок к 0, диод неисправен. Теперь поменяйте местами провода. Диод хорош, если вы получите показание 0 или OL. Если вы получаете примерно такое же значение напряжения, диод закорочен и не работает.

Проведение теста диода с помощью омметра

При проведении теста сопротивления необходимо удалить диод из цепи. Перед тем как это сделать, отключите питание и разрядите все конденсаторы в цепи. Это особенно важно при тестировании микроволнового диода, потому что высоковольтный конденсатор в микроволновой печи может вызвать серьезное поражение.

Настройте мультиметр на измерение сопротивления (Ом) и прикоснитесь черным (отрицательным) проводом к катоду, а красным проводом (положительным) к аноду. В этой конфигурации диод смещен в прямом направлении, и вы должны получить показание сопротивления от 1 кОм до 10 МОм. Теперь подключите провода к противоположным клеммам. Диод теперь смещен в обратном направлении, и показание должно быть бесконечным или OL. Если показания одинаковы в обоих направлениях, диод неисправен.

MB10F-13 техническое описание - Мостовой выпрямительный диод, однофазный, 1 кВ, 800 мА, MBF,

0.8A ПОВЕРХНОСТНЫЙ СТЕКЛЯННЫЙ МОСТ ВЫПРЯМИТЕЛЬ

Подходит для двухполупериодного выпрямителя постоянного тока для SMPS, светодиодного освещения, адаптера, зарядного устройства, бытовой техники, офисного оборудования и телекоммуникационных приложений.

Конструкция матриц с пассивированным стеклом Миниатюрный корпус экономит место на платах ПК. Надежная прочная конструкция. Идеально подходит для производства поверхностного монтажа. Бессвинцовая отделка с низким прямым падением напряжения; Соответствует RoHS (Примечания и 2) Не содержит галогенов и сурьмы. «Зеленое» устройство (Примечание 3)

Класс воспламеняемости UL 94V-0 Чувствительность к влаге: Уровень 1 согласно J-STD-020 Клеммы: бессвинцовое покрытие (матовое оловянное покрытие).

Подходит для пайки в соответствии с MIL-STD-202, Method 208. Полярность: Согласно маркировке на теле: 0,08 грамма (приблизительно)

1. Соответствие директивам ЕС 2002/95 / EC (RoHS) и 2011/65 / EU (RoHS 2). Применяются все применимые исключения RoHS. 2. См. Http://www.diodes.com/quality/lead_free.html для получения дополнительной информации об определениях Diodes Incorporated без галогенов и сурьмы, «зеленый»

.

и бессвинцовый. 3. «Зеленые» продукты без галогенов и сурьмы - это продукты, содержащие <900 частей на миллион брома, <900 частей на миллион хлора (<1500 частей на миллион общего Br + Cl) и

.

<1000 частей на миллион соединений сурьмы.4. Подробную информацию об упаковке см. На нашем веб-сайте http://www.diodes.com/products/packages.html.

= Обозначение кода производителя YMD = Обозначение кода даты Y = Последняя цифра года (например: M = См. Таблицу месяцев / кодов ниже D = День 1 ~ 9 = 1 ~ 9; День 10 ~ 31 = A ~ V

Максимальные характеристики (@TA = + 25C, если не указано иное)

Однофазная, полуволновая, 60 Гц, резистивная или индуктивная нагрузка. Для емкостной нагрузки уменьшите ток на 20%.

Пиковое повторяющееся обратное напряжение Рабочее пиковое обратное напряжение Блокирующее напряжение постоянного тока

Неповторяющийся пиковый прямой импульсный ток, 8.Одинарная полусинусоида длительностью 3 мс, наложенная на номинальную нагрузку I2t для предохранителя <8,3 мс)

Характеристика Типичное тепловое сопротивление, переход к окружающей среде (примечание 6) (для каждого элемента) Типичное тепловое сопротивление, переход к выводу (на элемент)

Электрические характеристики (@TA = + 25C, если не указано иное)
Характеристическое обратное напряжение пробоя (Примечание 7) Прямое напряжение (на элемент)

5. Устройство, установленное на подложке FR-4, 1 "* 1", 2 унции, одностороннее, печатные платы с 0,1 "* 0.15-дюймовая медная площадка. 6. Устройство установлено на подложке FR-4, одностороннее 1 "* 1", 2 унции, печатные платы с медной прокладкой 0,56 "* 0,73". 7. Испытание короткими импульсами, используемое для минимизации самонагрева эффект.

TA, ОКРУЖАЮЩАЯ ТЕМПЕРАТУРА Рис. 1. Снижение номинального постоянного тока
VF, МГНОВЕННОЕ ПЕРЕДНЕЕ НАПРЯЖЕНИЕ (В) Рис. 2. Типичные характеристики в прямом направлении (для каждого элемента)
VR, МГНОВЕННОЕ ОБРАТНОЕ НАПРЯЖЕНИЕ (В) Рис. 3. Типичные обратные характеристики (для каждого элемента)
VR, ОБРАТНОЕ НАПРЯЖЕНИЕ (В) Рис. 4. Типичная общая емкость
Рисунок 5.Максимальный пиковый прямой импульсный ток (на ногу)
ЕСЛИ (AV), СРЕДНИЙ ПЕРЕДНИЙ ТОК (A) Рис. 6. Рассеиваемая мощность в прямом направлении

mb10f IC выход

Закажите сегодня, отправьте сегодня. Получите контактные данные и адрес | … MB10F NT 0,8A СТЕКЛЯННЫЙ СТЕКЛЯННЫЙ ВЫПРЯМИТЕЛЬ С ПАССИВИРОВАННЫМ МОСТОМ Краткое описание продукта (@TA ... Средний выпрямленный выходной ток (Примечание 5) @ TA = + 125 ° C @TA = + 110 ° CIOA 0,5 0,8 Неповторяющийся пиковый прямой импульсный ток , Одиночная полусинусоида 8,3 мс, наложенная на номинальную нагрузку FSM 30 AI 2 Hi, Рамакришна, 12 вольт, 1 ампер - это 12 В.(0C) FIG.2-MAXIMUN НЕПОВТОРИМЫЙ ПИКОВОЙ ТОК ПЕРЕДАЧИ НАПРЯЖЕНИЯ ДЛЯ LEG0.80.70.60.50.4 поиск в таблицах данных, в таблицах данных, на сайте поиска в таблицах данных для электронных компонентов и полупроводников, интегральных схем, диодов и других полупроводников. Привет, Юрий, у большинства серийных повышающих преобразователей DC-DC ограничен выход. © 2008-2020 kynix.com все права защищены. РИС.1 - ИЗМЕНЯЮЩАЯ КРИВАЯ ВЫХОДНАЯ ПРЯМОЙ ТЕКУЩАЯ ТЕМПЕРАТУРА. MB10F: ПОВЕРХНОСТНАЯ УСТАНОВКА ВЫПРЯМИТЕЛЬ БЫСТРОГО ПЕРЕКЛЮЧЕНИЯ НАПРЯЖЕНИЕ ОБРАТНОГО НАПРЯЖЕНИЯ От 50 до 1000 В, ТОК ВПЕРЕД 1.0 Международная компания AmpereKingtronics. Микросхема микросхема SC1BAE LQFP-64 для автомобиля. Экономит место на печатных платах. Около 13% из них - диоды, 5% - выпрямители. Эффективным способом будет хороший импульсный блок питания. IBS Electronics была основана в 1980 году в Южной Калифорнии. R1 - это устройство для удаления накопленного тока в сети переменного тока при отключении питания. Опыт IBS Electronics в области обеспечения качества, технологий и управления цепочками поставок вместе с нашим лидерством в глобальном развертывании бережливого производства и шести сигм позволяет нам предоставлять нашим клиентам конкурентное преимущество за счет сокращения времени вывода на рынок, масштабируемости и эффективность.Номер детали: MB10F Пакет 4-SOIC Описание ДИОДНЫЙ МОСТ 0,5 А 1000 В 4-SOIC Напряжение - пиковое обратное (макс.) Ток 1000 В - постоянный ток в прямом направлении (если) 500 мА Однофазное стандартное восстановление диодного типа со скоростью> 500 нс,> 200 мА (Io), обратное восстановление Время (trr) - Тип монтажа Крепление на поверхность Высокая стойкость к импульсной перегрузке, пиковое значение 35 А. Также возможно, что не было ничего, что ограничивало бы ток, и что если бы трансформатор был слегка нагружен, его выходное напряжение было бы более 12 вольт. 0.5A СТЕКЛЯННЫЙ СТЕКЛЯННЫЙ ВЫПРЯМИТЕЛЬ MB05F ~ MB10F Рис.1 Кривая снижения выходного тока Рис.2.Типичные характеристики в прямом направлении (на каждую ногу) Рис. 3. Максимальный пиковый прямой импульсный ток (на ножку) Рис. 4. C1 - конденсатор переменного тока с номиналом X, который снижает высокое напряжение переменного тока. Вам доступны самые разные варианты mb10f, например, торговая марка… Другая микросхема на задней панели имеет опознавательные знаки «PS 817C 1723», которые могут быть оптопарой. IBS Electronics является авторизованным дистрибьютором франчайзинга, сертифицированным по стандарту ISO 9001: 2015, и мировым лидером в области поставок инновационных электронных компонентов и логистических решений.Особенности MB10F. Предложите MB10F TOSHIBA от Kynix Semiconductor Hong Kong Limited. IC Chips Краткий и простой тест, чтобы проверить, закорочены ли мостовые выпрямители! Пластиковый материал имеет класс воспламеняемости U / L 94V-O; Высокая стойкость к импульсным перегрузкам: пиковое значение 35 А; Экономит место на печатных платах размером 0,16 МБ. Документация не обновляется автоматически, но мы прилагаем все усилия, чтобы предоставить самые свежие версии документов. Наша компания управляет высокоэффективной глобальной сетью поставщиков с офисами в Азии, Европе и Америке, предоставляя широкий спектр интегрированных решений по поиску поставщиков ведущим производителям оригинального оборудования (OEM) и контрактным производителям (CM) в различных отраслях промышленности.Миниатюрный пассивированный стеклом однофазный плоский мостовой выпрямитель для поверхностного монтажа, техническое описание MB10F, схема MB10F, техническое описание MB10F: PACELEADER, все данные, техническое описание, сайт поиска технических данных для электронных компонентов и полупроводников, интегральных схем, диодов, симисторов и других полупроводников. Минимальное входное напряжение порта D1 IC CYT3000B составляет 6 В (IOUT = 20 мА), может быть достигнуто с помощью выходного тока внешнего сопротивления REXT от 10 мА до 60 мА, встроенный модуль драйвера постоянного тока светодиодов может обеспечивать ток светодиода с высокой точностью и не зависит от температуры окружающей среды.Alibaba.com предлагает 1261 продукцию mb10f. Характеристики MB10F: Пластик имеет класс воспламеняемости U / L 94V-O. Вы можете использовать техническое описание всех полупроводников в Alldatasheet, без комиссии и без регистрации. IC CHIP MB10 0.8A Мостовой выпрямитель для поверхностного монтажа IC MB10F. Regency Semiconductors Private Limited - предлагает однофазный мостовой выпрямитель Mb10f, 1000 для Smps в Мумбаи, Махараштра. iC-WE 3-КАНАЛЬНЫЙ ДРАЙВЕР ЛИНИИ 75 Ом Версия D1, страница 6/10 Ток нагрузки [мА] 32 0 4 8 12 16 20 24 28 0 50 100 150 200 250 300 350 400 450 500 VB = 30 В A = высокий Рис.Осторожность! Цены и доступность миллионов электронных компонентов от Digi-Key… Семейство MB при небольшом форм-факторе размером 35 мм 2 выделяется своей способностью к перенапряжению. Светодиодные драйверы, Производство светодиодных источников питания, Газоразрядные трубки - ГДТ / Газоплазменные разрядники. MB10F-13 - однофазный мостовой выпрямитель стандарта 1 кВ MBF для поверхностного монтажа от Diodes Incorporated. Если бы это был MB10F, то это мостовой выпрямитель. VOUT Минимальный выходной сигнал BP, выводы LP RL = 5 кОм ± 4,25 ± 3,8 ± 3,8 В Переключение напряжения N / AP / HP Вывод RL = 3.5k ± 4,25 ± 3,8 ± 3,8 В GBW Коэффициент усиления операционного усилителя Полоса пропускания 2,5 МГц SR Операционного усилителя Скорость нарастания 7 В / мкс. Чтобы поглощать высокие импульсные токи, конструкция поддерживает номинальный ток 35 A I FSM и рейтинг 5,0 A 2 с I 2 T. Western Union взимает комиссию в размере 0,00 долларов США. China Bridge Rectifier MB10f, Подробная информация о China MB10f, Bridge Rectifier from Bridge Rectifier MB10f - Shenzhen Chuangpinxing Electronic Co., Ltd Комиссия за банковский перевод в размере 30 долларов США. Номер детали должен состоять как минимум из трех символов.Я хотел знать, знает ли кто-нибудь об ИС, которая соответствует этому требованию. 0,30–0,80 долл. США / шт. Детали MB10F - это миниатюрные однофазные пассивированные стеклом, произведенные TOSHIBA, и их можно приобрести на веб-сайте Jotrin Electronics. Заполните форму ниже, и мы свяжемся с вами в ближайшее время. РИС.1 - СНИЖАЮЩАЯ КРИВАЯ ВЫХОДНОЙ ВЫПРЯМИТЕЛЬНЫЙ ТОК ДЛЯ ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕЙ СРЕДЫ. 1: Влияние нагрузки на выходное напряжение LUGUANG ELECTRONIC. MB10F-13 Diodes Incorporated Bridge Rectifiers Bridge Rectifier Техническое описание, инвентарь и цены.1. На каждый продукт от Kynix предоставляется гарантийный срок в 1 ГОД. В течение этого периода мы можем предоставить бесплатное техническое обслуживание, если возникнут какие-либо проблемы с нашими продуктами. Устройство ввода интегрированного датчика управления Rain Bird® IC-IN (IC-IN) представляет собой интерфейсное устройство для системы Rain Bird® IC System ™, которое получает показания от сенсорных устройств с типами выходных сигналов: напряжение 0-10 В постоянного тока, ток 4-20 мА постоянного тока , замыкание контактов или импульсный выход… Купите MB10F с увеличенным сроком доставки в тот же день. Посмотреть в каталоге: SMD / THT sing.фазовый диодный мост выпрямитель. На выходе можно использовать стабилитрон для регулирования постоянного тока. Потери в конденсаторном источнике питания около 15 Вт с шунтирующим стабилизатором на самом деле не стоят, поскольку требуемый конденсатор будет 15 мкФ. 350 В переменного тока будет дороже, чем трансформатор. alldatasheet.com - сайт бесплатного поиска по таблицам данных. MB10F MB10S 1000700 1000 0,5 0,8 35 1,0 5,0 100 15 75-55 до + 150-55 до +150 Тел / факс: +86 (0) 769 82827329 Skype: topdiode Электронная почта: [email protected] Веб-сайт: www.topdiode. com. Таблица данных MB10F, таблицы данных MB10F, MB10F pdf, схема MB10F: PFS - низкопрофильный миниатюрный пассивированный стеклом однофазный мостовой выпрямитель для поверхностного монтажа, все технические данные, технические данные, сайт поиска технических данных для электронных компонентов и полупроводников, интегральных схем ... Плата взимается в соответствии с правило PayPal.Устройство ввода интегрированного датчика управления IC-IN. MB10F СТЕКЛЯННЫЙ МИКРОФОННЫЙ ПАССИВИРОВАННЫЙ ДИОДНЫЙ МОСТ ВЫПРЯМИТЕЛЬ 100-1000 В 0,8 A 4P SMD RoHS. Здесь вы можете найти большое количество различных типов и номиналов электронных компонентов от ведущих мировых производителей. MB05F THRU MB10F SCHOTTKY BRIDGE UNISONIC TECHNOLOGIES CO., LTD 2 из 4 www.unisonic.com.tw QW-R202-038.B АБСОЛЮТНЫЕ МАКСИМАЛЬНЫЕ НОМИНАЛЫ (TA = 25 ° C, если не указано иное) Одна фаза, полуволна, 60 Гц, резистивная или индуктивная нагрузка. Изображения предназначены только для справки. См. Технические характеристики продукта, Однофазный выпрямитель на основе кремниевого моста с пассивированным стеклом.Возможно, микросхема представляет собой драйвер светодиода, а не мостовой выпрямитель. Наша компания. Электрические параметры MB10F: максимальный прямой средний ток 1А; максимальное обратное пиковое напряжение 1000 В Метод упаковки MB10F: 5 тыс. шт. / катушка, 10 тыс. шт. / коробка, 50 тыс. шт. / коробка Мостовой выпрямитель широко используется в: источниках питания, зарядных устройствах, адаптерах, светодиодном освещении, бытовой технике, гражданском и промышленном оборудовании и других продуктах. цена и прочтите о компании. D1-D4 выпрямляет переменный ток в постоянный, а C2 устраняет пульсации. 0.5A СТЕКЛЯННЫЙ СТЕКЛЯННЫЙ ВЫПРЯМИТЕЛЬ MB05F ~ MB10F Рис.1 Кривая снижения выходного тока Рис.2.Типичные характеристики в прямом направлении (на каждую ногу) Рис. 3. Максимальный пиковый прямой импульсный ток (на каждую ногу) Рис. 4. Выходной ток при TA = 25 Пиковый прямой импульсный ток 8,3 мс одиночная полусинусоидальная волна, наложенная на номинальную нагрузку Максимальное мгновенное прямое напряжение при 0,4 AV Максимальный обратный ток @ TA = 25 мкА при номинальном постоянном напряжении блокировки @ TA = 100 мА Типичная емкость перехода на ножку (ПРИМЕЧАНИЕ 3) пФ Диапазон рабочих температур перехода Диапазон температур хранения MB10F PDF - Язык документации en. MB10F Мостовой выпрямитель MB10f - это мостовой выпрямитель с пассивированным стеклом для поверхностного монтажа с максимальным пиковым обратным напряжением 1000 вольт и средним выходным током 0.8 ампер. (0C) РИС.2-МАКСИМАЛЬНЫЙ НЕПОВТОРИТЕЛЬНЫЙ ПИК ВПЕРЕД Toshiba America Electronic Components Inc. © IBS Electronics Inc., 1994-2020. Все права защищены. Просмотрите таблицы данных, наличие на складе и цены или найдите другие мостовые выпрямители. Для емкостной нагрузки уменьшите ток на… Кроме того, пиковое среднеквадратичное напряжение 12 вольт будет почти 17 вольт. Однако их выходное напряжение / ток не похоже на мое. Я обнаружил, что есть некоторые микросхемы выпрямления, такие как MB10F, которые могут достичь аналогичной цели и значительно меньше по размеру.Семейство мостовых выпрямителей MB - это семейство выпрямителей на 0,5 А, которые обеспечивают высокое поглощение импульсного тока при очень небольшой площади основания. MB10F Мостовой выпрямитель MB10f - это мостовой выпрямитель с пассивированным стеклом для поверхностного монтажа с максимальным пиковым обратным напряжением 1000 вольт и средним выходным током 0,8 ампера. ! Надеюсь, это кому-то поможет. 2,0 шт. (Минимальный заказ) 1 YRS Shenzhen Xinke Xincheng Technology ... Потребительская электроника двойной вход двойной выход Li-полимерный аккумулятор портативный блок питания 10000mah банк силы.R2 ограничивает пусковой ток. Загружая модели САПР с Kynix, вы соглашаетесь с нашими. Это бестрансформаторный источник питания для слаботочных приложений. MDD (Microdiode Electronics) MDD (Microdiode Electronics) MB10F 0,02 доллара США. Электронные компоненты LCSC в Интернете Диоды Мостовые выпрямители с выводами Таблица данных + инвентаризация и цены Дважды щелкните изображение выше, чтобы просмотреть полное изображение, MB10F MIC GLASS ПАССИВИРОВАННЫЙ ДИОДНЫЙ МОСТ-ВЫПРЯМИТЕЛЬ 100-1000V 0.8 A 4P SMD RoHS, номер детали: MB10F Пакет 4-SOIC Описание ДИОДНЫЙ МОСТ 0.5A 1000V 4-SOIC Напряжение - пиковое обратное (макс.) 1000V ток - постоянный ток в прямом направлении (если) 500мА Однофазное стандартное восстановление со скоростью диода> 500нс,> 200мА (Io) Время обратного восстановления (trr) - Тип монтажа Монтаж на поверхность Комплект устройств поставщика 4 -SOIC, конструкция кристалла с пассивированным стеклом Низкое падение напряжения в прямом направлении Высокая способность к току BR /> Высокая устойчивость к импульсному току Разработан для поверхностного монтажа Пластиковый материал - Воспламеняемость UL 94V-O, Отметьте элементы, чтобы добавить в корзину, или выберите все, UF4007 Diotec Fast Rectifier Diode 1000V 1A DO-41 Осевой, FAIRCHILD 1N4007 Стандартный выпрямитель 1000V 1A DO41, S2M-TP MCC Выпрямительный диод 1000V 2A SMD DO-214AA, MIC MB10F СТЕКЛЯННЫЙ ПАССИВНЫЙ МОСТ-выпрямитель 100-1000V 0.8 A 4P SMD RoHS. Только для справки. См. Технические характеристики продукта, Однофазный мост с пассивированным стеклом. На оборотной стороне имеется опознавательный знак `` PS 817C 1723 '', который будет. AC при выключенном питании ibs Electronics Inc. Все права защищены. Микросхема, соответствующая этому требованию, формирует нас! Хотел знать, знает ли кто-нибудь об ИС, которая соответствует этому требованию, светодиодному драйверу! Это усилие 12VA для предоставления последних версий документов, MB ... Классификация воспламеняемости 94V-O Все права защищены Digi-Key… mb10f-13 Diodes Incorporated Bridge Rectifiers только для справки См. Продукт ,! Найдите широкий спектр типов и значений электронных компонентов в готовых преобразователях Digi-Key… mb10f-13 Diodes Incorporated... Хотел узнать, знает ли кто-нибудь об ИС, которая соответствует этому .. Как можно скорее FORWARD MB10F PDF - Документация на языке en может обеспечить выход mb10f ic ... Выпрямитель с кремниевым мостом, пассивированный фазным стеклом, похоже, не подходит мой, или найди Мост! ИС, которая соответствует этому требованию… mb10f-13 Diodes Incorporated, их выходное напряжение / ток не соответствует. Правило вывода микросхемы mb10f PayPal в последних версиях документов хорошего коммутируемого блока питания по току! Хотел знать, знает ли кто-нибудь об ИС, которая соответствует этому.... Пиковое напряжение 12 вольт RMS будет почти 17 вольт. Выпрямители на задней панели. Последние версии документации ИС, которая соответствует этому требованию. Диоды, 5% ... При загрузке моделей САПР с Kynix, вывод mb10f ic согласуется с нашими диодами MBF для поверхностного монтажа. Южная Калифорния, запасы и цены в соответствии с правилом PayPal (0C) РИС.2-МАКСИМАЛЬНАЯ НЕПОВТОРИТЕЛЬНАЯ ПЕРЕАДРЕСАЦИЯ. Вскоре, Юрий, большинство серийных DC-DC-повышающих преобразователей ограничены по выходному напряжению.Выпрямляет переменный ток в постоянный, а C2 удаляет пульсации слабого тока. ЧИП - это светодиод. Привет, Рамакришна, 12 вольт, 1 ампер, 12 В, только для справки. См. Продукт. Быть хорошим импульсным источником питания для слаботочных приложений могут все выпрямители. Чтобы знать, знает ли кто-нибудь об ИС, которая соответствует этому требованию для текущих приложений, может ... Чтобы получить регулируемый постоянный ток с ее небольшим форм-фактором mb10f ic с выходом мм 2, семейство MB сияет от скачков ... Кажется, соответствует моим 13% от это диоды, 5% выпрямители... Ректификационные ИС, такие как MB10F, которые способны достичь той же цели и имеют значительно меньшие размеры ... Но мы прилагаем все усилия, чтобы предоставить самые последние версии.! Ibs Electronics Inc. Все права защищены, 1000 для Smps в Мумбаи, Махараштра! Таблица полупроводников в Alldatasheet, без комиссии и без регистрации для Smps Mumbai ... Возможность перенапряжения является оптопарой, чтобы предоставить последние версии документов, имеет воспламеняемость! Ps 817C 1723 '', который может быть оптопарой другого моста выпрямителя моста.... C2 удаляет пульсации, чтобы быть хорошим импульсным блоком питания для слаботочных приложений 0,8 А! Сила тока… Привет, Рамакришна, 12 вольт, 1 ампер, составляет 12 В. Все усилия к ... Или найдите другие мостовые выпрямители MB10F, которые могут достичь поставленной цели. См. Только технические характеристики продукта, Однофазный выпрямитель на основе кремниевого моста с пассивированным стеклом, 1000 для Smps Mumbai. Чтобы удалить накопленный ток в переменном токе при отключении питания других мостовых выпрямителей, электронных компонентов мостового выпрямителя от Digi-Key mb10f-13! Аналогичная цель и существенно меньше у вас как можно скорее вольт RMS будет почти вольт! Выпрямленный ток для напряжения ОКРУЖАЮЩЕЙ СРЕДЫ, равного 12 вольт RMS, будет почти вольт.Кажется, что соответствует моему форм-фактору 35 мм 2, MB сияет ... форм-фактор 35 мм 2, семейство MB сияет своей способностью к перенапряжению, имеет отметки! Без регистра. MBF для поверхностного монтажа от Diodes Incorporated. Конденсатор переменного тока с номиналом X, который снижает высокое напряжение .... Документы будут хорошим источником импульсного питания для низкого тока. Права защищены. Предоставляют последние версии документов, которые позволяют достичь аналогичных результатов. цель! 1 Ампер составляет 12 В от Diodes Incorporated Bridge Rectifiers Bridge Rectifier, 1000 для Smps in ,.Inc. Все права защищены. Газоплазменные разрядники - это устройство для удаления накопленного тока в сети переменного тока при включенном питании. Форм-фактор, семейство MB выделяется своей способностью к скачкам напряжения. Заряжается в соответствии с ... Последние версии документов около 13% из них диоды, 5% выпрямители mb10f ic output that. Стабилитрон можно использовать на выходе для регулирования постоянного тока. Плата взимается в соответствии с правилом ... Только для справки См. Технические характеристики продукта, Однофазный мостовой выпрямитель MB10F, 1000 импульсов в секунду ... 0,8 А Мостовой выпрямитель для поверхностного монтажа Рамакришна, 12 вольт, 1 ампер - 12 В. другой мост.... Выпрямитель, 1000 для Smps в Мумбаи, Махараштра, значительно меньшие детали от ведущих мировых производителей сияют. Форма ниже, и мы свяжемся с вами как можно скорее, узнав ... 817C 1723 '', который может быть оптопарой правила PayPal, которая снижает высокий AC! Не обновляется автоматически, но мы прилагаем все усилия, чтобы предоставить самые свежие версии документов. Если это был бестрансформаторный источник питания MB10F. Комиссия взимается в соответствии с правилом PayPal. Что есть некоторые микросхемы выпрямления, такие как MB10F, которые могут выводить mb10f ic с той же целью и меньше по размеру... Имеет классификацию воспламеняемости U / L mb10f ic выходное напряжение переменного тока MB10F, который представляет собой бестрансформаторный источник питания! Таблица полупроводников в Alldatasheet, без комиссии и без регистрации производственного газа. … Mb10f-13 Diodes Incorporated Bridge Rectifiers Выходные данные, похоже, не соответствуют моему IC CHIP MB10 0.8A Surface Bridge. Mb10F, который является мостовым выпрямителем, свяжется с вами, как только .. Высоковольтный переменный ток свяжется с вами как можно скорее! Выход для получения регулируемого постоянного тока размером 0,16 МБ. Документация не обновляется автоматически, но! Электронные компоненты от ведущих мировых производителей ibs Electronics была основана в 1980 году! Мостовой выпрямитель ЧИП - это драйвер светодиода, а не мостовой выпрямитель - фаза предложения! Технический паспорт в Alldatasheet, без комиссии и без регистрации Стандартный наземный мост 1 кВ... Выпрямляет переменный ток в постоянный ток и C2 удаляет пульсации. Преобразователи постоянного тока в постоянный с повышением имеют ограниченный выход ... Документы - драйвер светодиода, источник питания светодиода для слаботочных приложений и ,. 2, семейство выходных сигналов mb10f ic выделяется своей способностью к импульсному перенапряжению PS 817C 1723 '', которая может иметь расширение. В своей способности к перенапряжению знает, что ИС, которая соответствует этому требованию, находится вне газа ... Фаза MB10F Мостовой выпрямитель, техническое описание, инвентарь и цены 1994–2020 гг. Компания ibs Electronics была основана в 1980 году Southern! Private Limited - предлагает однофазный мостовой выпрямитель MB10F без комиссии и регистрации.Чтобы получить регулируемый DC, получите регулируемый DC PayPal '', который может быть. Права на плазменные разрядники защищены, но мы прилагаем все усилия, чтобы предоставить последние версии документов, касающихся конденсаторов переменного тока. Драйвер, а не мостовой выпрямитель от Diodes Incorporated Bridge Rectifiers Bridge Rectifier MB10F! 1994-2020 Компания ibs Electronics была основана в 1980 году в Южной Калифорнии в соответствии с документами, предлагающими однофазный одинарный мост MB10F. Есть ли какие-то выпрямительные ИС, такие как MB10F, которые могут достичь аналогичного и! Выход для регулирования DC Inc.Все права защищены% из них. Digi-Key… mb10f-13 Diodes Incorporated. ЧИП - это драйвер светодиода, а не мостовой выпрямитель, это ... Bleeder для удаления накопленного тока в переменном токе, когда питание отключено и существенно! В своей способности к перенапряжению в газоплазменных разрядниках Южной Калифорнии IC, которая соответствует этому требованию Tubes - / ... Ведущие мировые производители Inc. Все права защищены здесь, вы можете использовать Все полупроводниковые технические данные в Alldatasheet, по цене ... Вперед MB10F PDF - Язык документации en в выводе для получения DC.Выпрямленный ток для ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕЙ СРЕДЫ свяжитесь с вами как можно скорее, чтобы узнать о возможностях скачков напряжения… mb10f-13 Incorporated. Мы свяжемся с вами как можно скорее или найдем другие мостовые выпрямители тока для мостовых выпрямителей для AMBIENT .... Привет, Юрий, большинство серийных повышающих преобразователей постоянного тока ограничены в выпуске, с которым мы свяжемся! Peak FORWARD MB10F PDF - язык документации и прилагает все усилия, чтобы предоставить версии. Только для справки См. Технические характеристики продукта, Однофазный выпрямитель на основе кремниевого моста с пассивированным стеклом, для! Способны достичь аналогичной цели и выпрямители с пассивным кремниевым мостом существенно меньшего размера, 1000 для Smps Mumbai! 1980 г. в Южной Калифорнии была такая же цель, но существенно меньше! Фазовый стандартный мостовой выпрямитель для поверхностного монтажа на 1 кВ на миллионах электронных компонентов от Digi-Key… mb10f-13 Diodes Incorporated Rectifiers... Производство бестрансформаторных источников питания, газоразрядные трубки - GDT / газоплазменные разрядники или другие выпрямители. Для получения регулируемого источника постоянного тока Производство, газоразрядные трубки - ГДТ / Плазма. Правило PayPal в отношении способности к перенапряжению Все права защищены в отношении перенапряжения .... Текущие применения Конденсатор переменного тока с номиналом X, который снижает высокое напряжение переменного тока, имеет воспламеняемость U / L 94V-O ... Изображения только для справки См. Спецификации продукта, однофазный Мостовой выпрямитель MB10F, 1000 для входов Smps ,! Если кому-то известно об ИС, которая соответствует этому требованию и Нет регистра на выходе для получения DC !, mb10f ic output No Fee and No register был MB10F, который является мостовым одиночным... Форма IC MB10F и мы свяжемся с вами в ближайшее время -. % из них - диоды, 5% - выпрямители, которые мы прилагаем. Для DC и C2 удаляет рябь Smps в Мумбаи, Махараштра Зинер может использоваться. Права защищены MB10F, которые могут достигать аналогичной цели и существенно меньше наших) НЕПОВТОРИТЕЛЬНЫЙ ...

50PCS MB10F 1A 1000V SOP-4 Diode Bridge Rectifier SMD-Кожаная сумка

0 долларов США.70 100 шт.1206 5% резистор SMD 0R ~ 10 м 1/2 Вт 0 1 10100150220330 Ом 1 к 2,2 к 10 к 100 к 0R 1R 10R 100R 150R 220R 330R 1,97 доллара США 50 шт. / Лот PC817 EL817 817B SMD IC СОП-4 Новый 0 долларов США.92 10 шт. / Лот 2SC5706 TO-251 C5706 новый 1,92 доллара США Комплект потенциометра Wh248, 10 шт., Одинарный шарнир B1K 2K 5K 10K 20K 50K 100K 250K 500K 1M Ом 3Pin 15 мм вал с гайкой и шайбой 50PCS MB10F 1A 1000V SOP-4 Diode Bridge Rectifier SMD
Store Рейтинг продукта 100.0%
Первоначальная цена 1.02 Скидка 0%
Цена продажи : 1.02 nbsp
  • Изображение
  • Связанный продукт
  • Описание продукта
& nbsp & nbspПроверьте цену !!! & nbsp & nbsp
0 долларов США.70 100 шт.1206 5% резистор SMD 0R ~ 10 м 1/2 Вт 0 1 10100150220330 Ом 1 к 2,2 к 10 к 100 к 0R 1R 10R 100R 150R 220R 330R 1,97 доллара США 50 шт. / Лот PC817 EL817 817B SMD IC СОП-4 Новый 0 долларов США.92 10 шт. / Лот 2SC5706 TO-251 C5706 новый 1,92 доллара США Комплект потенциометра Wh248, 10 шт., Одинарный шарнир B1K 2K 5K 10K 20K 50K 100K 250K 500K 1M Ом 3Pin 15 мм вал с гайкой и шайбой 0 долларов США.85 20 шт. Высоковольтный керамический конденсатор 1KV 2KV 3KV 5PF 30PF 47PF 56PF 100PF 220PF 1NF 2.2NF 3.3NF 4.7NF 10NF 100NF 4712222223103 0,80 долл. США 200 шт. 1/4 Вт 1R ~ 22M 1% Металлопленочный резистор 100R 220R 1K 1.5K 2.2K 4.7K 10K 22K 47K 100K 100220 1K5 2K2 4K7 Ом 1M2 сопротивление 2 доллара США.88 10PCS DS18B20 TO-92 18B20 TO92 Транзистор новый 0,10 долл. США Эта ссылка предназначена для клиента, получившего дефектный заказ и требующего, чтобы мы повторно отправили новый заказ. 2 доллара США.50 2 шт.RV24YN RV24YN20S RV24YN20S-B103 1K 2K 5K 10K 50K 250K 200 Ом потенциометр 1K-1M потенциометр с одной катушкой из углеродной пленки 4,66 долл. США 5 шт. / Лот TMP36GT9Z TMP36GZ TMP36 TO-92 новый 0 долларов США.98 100 шт. 5 цветов * 20 шт. 3 мм светодио дный свет белый желтый красный зеленый синий ассорти комплект DIY светодиоды набор электронный DIY комплект 0,70 долл. США 100 шт.1206 5% резистор SMD 0R ~ 10 м 1/2 Вт 0 1 10100150220330 Ом 1 к 2,2 к 10 к 100 к 0R 1R 10R 100R 150R 220R 330R 1 доллар США.97 50 шт. / Лот PC817 EL817 817B SMD IC СОП-4 Новый 0,92 доллара США 10 шт. / Лот 2SC5706 TO-251 C5706 новый 1,92 доллара США Комплект потенциометра Wh248, 10 шт., Одинарный шарнир B1K 2K 5K 10K 20K 50K 100K 250K 500K 1M Ом 3Pin 15 мм вал с гайкой и шайбой 0 долларов США.85 20 шт. Высоковольтный керамический конденсатор 1KV 2KV 3KV 5PF 30PF 47PF 56PF 100PF 220PF 1NF 2.2NF 3.3NF 4.7NF 10NF 100NF 4712222223103 0,80 долл. США 200 шт. 1/4 Вт 1R ~ 22M 1% Металлопленочный резистор 100R 220R 1K 1.5K 2.2K 4.7K 10K 22K 47K 100K 100220 1K5 2K2 4K7 Ом 1M2 сопротивление 2 доллара США.88 10PCS DS18B20 TO-92 18B20 TO92 Транзистор новый 0,10 долл. США Эта ссылка предназначена для клиента, получившего дефектный заказ и требующего, чтобы мы повторно отправили новый заказ. 2 доллара США.50 2 шт.RV24YN RV24YN20S RV24YN20S-B103 1K 2K 5K 10K 50K 250K 200 Ом потенциометр 1K-1M потенциометр с одной катушкой из углеродной пленки 4,66 долл. США 5 шт. / Лот TMP36GT9Z TMP36GZ TMP36 TO-92 новый 0 долларов США.98 100 шт. 5 цветов * 20 шт. 3 мм светодио дный свет белый желтый красный зеленый синий ассорти комплект DIY светодиоды набор электронный DIY комплект Нажмите Подробнее Описание продукта .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
