Луженый кабель — особенности, преимущества, обзор марок

Луженая медь – это медь, покрытая тонким слоем олова или сплава на его основе. В радиотехнике это делается для соединения медных деталей друг с другом с целью придания стыку прочности, уменьшения омического сопротивления, противодействия процессам окисления меди.

Изготовление луженой медной проволоки в промышленных условиях производится гальваническим способом – проволока погружается в ванну с расплавленным металлом, в результате чего ее поверхность равномерно покрывается слоем толщиной от 1 до 20 микрон – в зависимости от силы тока, участвующего в электрохимическом процессе. С целью достижения идеальной равномерности толщины покрытия проволока затем пропускается через волочильный механизм, оснащенный алмазными дисками.

Процесс лужения проволоки можно посмотреть в видео ниже.

<center><ins class="adsbygoogle" style="display:block" data-ad-client="ca-pub-1812626643144578" data-ad-slot="3076124593" data-ad-format="auto" data-full-width-responsive="true"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Преимущества медного луженого провода

Лужение поверхности меди оловом защищает ее от разрушительного воздействия атмосферного кислорода, повышает прочность на разрыв и устойчивость к перелому при многократном сгибании, упрощает процесс пайки. Полуда – так называется пленка олова – также защищает медь от вредного влияния серы, входящей в состав резины и пластика, из которых изготавливается изоляция провода. Вследствие всего этого возрастает срок службы провода.

Если подвести итог, то кабели с медными лужеными жилами:

прочнее
долговечнее
более гибкие
проще в монтаже

Основным потребителем медных луженых проводов является электронная и электротехническая промышленность.

Кабель с медными лужеными жилами- обзор марок

НВ-4 — провод монтажный луженый медный. Буква «Н» в названии означает, что отсутствует обмотка из волокна, В – изоляция выполнена из поливинилхлорида (ПВХ). Цифра 4 – класс гибкости в соответствии с ГОСТ 22483. Провод, предназначенный для монтажных работ, не распространяет горения, стоек к воздействию плесени, минерального масла, бензина. Сохраняет свои качества при влажности до 98%.

Выпускается с различными сечениями – от 0,08 до 1,5 мм². Особо устойчив к вибрации и ударам.

МГШВ — провод монтажный медный луженый гибкий. Название марки – это аббревиатура слов: монтажный, гибкий, шелковый (первый слой изоляции), второй слой – из поливинилхлорида (винил). Шелк улучшает изоляционные свойства, нисколько не уменьшая подвижности и гибкости.

Провод предназначен для монтажных работ и используется, в первую очередь, в радиоэлектронной промышленности. Не рекомендован к использованию при частотах более 10 кГц. За счет того, что он состоит из нескольких (от 7 до 24) проволочек малого диаметра (от 0,15 до 0,32 мм), он обладает высокой гибкостью. Выпускается шести сечений – от 0,2 до 1,5 мм

2. Провод стоек к воздействию атмосферного конденсата, песка, морского тумана, плесени, солнечного излучения.

МПО — расшифровка: М – монтажный, ПО – полиэтиленовая изоляция.

Провод монтажный медный луженый в изоляции из облученного полиэтилена, обладающего стойкостью к высоким температурам, одножильный, состоящий из скрученных медных проволок, в количестве от 7 до 49 шт. Устойчив к плесени, акустическому шуму, механическим нагрузкам. Сечение от 0,12 до 6 мм².

АМГЛ — провод автомобильный медный гибкий луженый плетеный. Выделены первые буквы слов, вошедшие в название марки. Изоляция отсутствует, форма – плоская коса, состоящая из восьми прядей, в каждую из которых входит три проволоки диаметром 0,2 или 0,3 мм. Сечение от 10 до 70 мм

2. Габаритные размеры – от 10х2,0 мм до 32х4,2 мм. Разрывное усилие – не менее 3 кг.

БПВЛ — Медный силовой луженый кабель. Расшифровка – для бортовой связи, подвижного состава, изоляция из поливинилхлорида, последняя буква (Л) означает оплетку из крученой х/б пряжи, сочетающейся иногда с синтетическими нитями. Класс гибкости – 3,4. Выпускается с сечением жилы от 0,35 до 95 мм². Провод стоек к механическим нагрузкам, плесени, атмосферному конденсату (иней, роса), соляному туману, динамической и статической пыли, кратковременному воздействию бензина и масла (6 часов), а также керосина (20 часов). При одиночной прокладке не распространяет горение.

МКВЭВ — Многожильный (от 2 до 6 жил) монтажный луженый медный кабель с проводами в ПВХ изоляции (первая буква «В»), экранированный, общая оболочка выполнена также из ПВХ (вторая «В»). Экран выполнен в виде оплетки из медного луженого провода либо полиэтиленовой пленки с добавкой алюминия. Класс гибкости – 4. В связи с наличием экрана обладает повышенной помехоустойчивостью. Некоторые виды имеют скрутку жил парами, что дает дополнительную защиту от помех.

В таблице ниже собраны основные характеристики проводов, а также указана область их применения.

Марка	НВ-4	МГШВ	МПО	АМГЛ	БПВЛ
Температурный диапазон эксплуатации	-50°С – +105°С	-50°С – +70°С	-60°С – +100°С	-60°С – +140°С	-60°С – +70°С
Рабочее напряжение постоянного тока, B	840 и 1400	500 – для провода сечением 0,14 мм² и меньше; 1500 – для провода большего сечения	550	—	500
Сопротивление изоляции 1 м при 20°С, МОм	1х10⁴	2х10⁴	1х10³	—	5х10³(до 4 мм²) 0,5х10³(4 мм²и более)
Срок службы, лет	15	10	12	5	15
Область применения	Радиоаппаратура, межблочное соединение в электрооборудовании	Подвижный и фиксированный монтаж соединений электронных устройств	Фиксированный внутри- и межприборный монтаж	Соединение электрооборудования различных видов транспорта с корпусом	Фиксированный монтаж электросетей, в том числе, авиатехники

Нужен луженый кабель?

Отправьте заявку и мы предложим лучшую цену!

Отправить заявку

Кабель медный электрический | Кабель силовой, гибкий с медными жилами однопроволочный, многопроволочный

Завод «Энергокабель», работая на отечественном рынке с 2000 года, сегодня прочно занимает лидерские позиции в области производства кабельно-проводниковой продукции. Предприятие предлагает своим клиентам широкий ассортимент и постоянное высокое качество всех выпускаемых кабелей и проводов. Одно из направлений деятельности завода — выпуск различных видов медного кабеля, соответствующих всем требованиям ГОСТов.

Медный кабель: особенности конструкции, область применения

Конструкция медного кабеля включает в себя: токопроводящие медные жилы, изоляцию, внутреннюю оболочку, при необходимости, экран или броню, наружную оболочку.

Кабели с медными жилами характеризуются следующими достоинствами:

высокие теплопроводящие и токопроводящие свойства
устойчивость к негативным внешним воздействиям,
большой срок эксплуатации,
пониженный риск возгорания проводки.

Кабели силовые с медными жилами предназначены для передачи и распределения электроэнергии в стационарных электрических установках. Благодаря высоким показателям пожаробезопасности и повышенной устойчивости к износу, кабели силовые с медными жилами активно используются на производственных площадках и промышленных предприятиях с высокой степенью взрыво- и пожароопасности. Кабель с медными жилами предназначен для монтажа проводки в жилых комнатах, помещениях офисного типа, зданиях общественного или производственного назначения, в промышленных комплексах. Срок службы медного кабеля не менее 30 лет с даты производства.

Выбрать медный кабель

Медные кабели силовые с пластмассовой изоляцией BBГ, BBГЭ

Медный кабель с ПВХ изоляцией обеспечивает эффективную передачу и распределение электроэнергии. Кабели ВВГ, ВВГЭ используются в стационарных электроустановках для прокладки одиночных кабельных линий в кабельных сооружениях и внутри помещений.

Медные кабели силовые, не распространяющие горение, с низким дымо- и газовыделением BBГнг(А)-LS, BBГЭнг(А)-LS, BБШвнг(А)-LS

Кабели типа нг(LS) имеют высокий уровень пожаробезопасности, что позволяет прокладывать их на промышленных предприятиях и в производственных помещениях, кроме того, это оптимальное решение для эксплуатации на атомных станциях, метрополитенах, концертных залах и стадионах. Изоляция нг-LS определяет повышенные пожаробезопасные свойства медного кабеля даже при групповой прокладке. Кабель медный ВВГнг-LS, используется в электрических установках стационарного типа, в кабельных помещениях и сооружениях, включая атомные станции 3-го, 4-го классов по классификации ОПБ-88/97 (ПНАЭГ – 01-011). Кабели ВБШвнг(А)-LS также предназначены для прокладки в почве.

Кабели силовые огнестойкие, не распространяющие горение, с низким дымо- и газовыделением BBГнг(А)-FRLS, BBГЭнг(А)-FRLS, BБШвнг(А)-FRLS, BBГ-Пнг(А)-FRLS

Благодаря высоким пожаробезопасным характеристикам представленные марки силовых кабелей используются для прокладки надежных и долговечных электролиний на пожароопасных объектах, в системах пожаробезопасности — это могут быть цепи пожарной сигнализации, освещения эвакуационных путей, запасных выходов, питания насосов пожаротушения, лифтов для эвакуации и так далее. Эксплуатируясь в установках стационарного типа, силовой огнестойкий медный кабель позволяет гарантировать надежное распределение электроэнергии и ее передачу. Кабели BBГнг(А)-FRLS, BBГЭнг(А)-FRLS, BБШвнг(А)-FRLS, BBГ-Пнг(А)-FRLS в случае возгорания будут выделять низкое количество дыма и газа. При прокладке силовых огнестойких кабелей, не распространяющих горение, с низким дымо- и газовыделением дополнительных мер по огнезащите не требуется. Кабели данных марок продолжают работать (проводить ток) в условиях пожара несколько часов.

Кабели силовые, не распространяющие горение BBГнг(А), BBГЭнг(А), BБШвнг(А)

Кабели BBГнг(А), BBГЭнг(А), BБШвнг(А) предназначены для групповой прокладки кабельных линий как во внутренних, так и в наружных сооружениях и электрических установках. Класс пожарной опасности кабелей по ГОСТ 31565 П1б.8.2.5.4. Данные виды кабеля являются пожаробезопасными за счет применения специальных материалов и пониженной горючести.

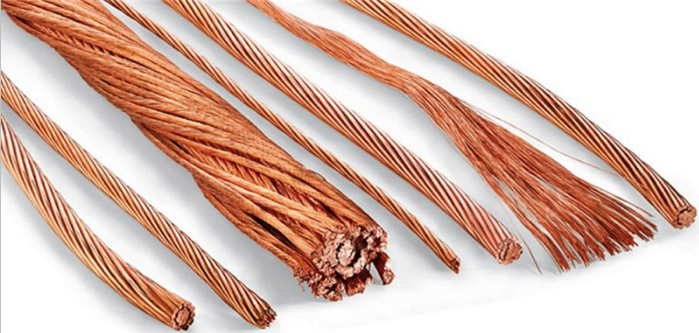

Многожильные неизолированные медные жилы

Продукты, которые могут вам понадобиться

 Быстрый просмотр

По умолчанию

⚡ MALTEP укрепляет свои обязательства по защите окружающей среды ⚡
Мы все должны сыграть свою роль в сохранении окружающей среды, и для этой цели важен каждый жест. Вот почему мы решили заменить наши классические барабаны барабанами, на 100 % пригодными для повторного использования, […]

Количество и диаметр нитей (мм): 7 х 1,07
Внешний диаметр (мм): 3,11
Соотношение вес/длина (кг/м): 0,054
Эталон сравнения: EN 60228 : Жилы изолированных кабелей
Код ТН ВЭД: 7413000090
Код заказа: 245612

Количество и диаметр нитей (мм): 7 х 1,43
Внешний диаметр (мм): 4,10
Соотношение вес/длина (кг/м): 0,087
Эталон сравнения: EN 60228 : Жилы изолированных кабелей
Код ТН ВЭД: 7413000090
Код заказа: 245589

Количество и диаметр нитей (мм): 7 х 1,71
Внешний диаметр (мм): 5,10
Соотношение вес/длина (кг/м): 0,144
Эталон сравнения: EN 60228 : Жилы изолированных кабелей
Код ТН ВЭД: 7413000090
Код заказа: 245591

Количество и диаметр нитей (мм): 7 х 2,13
Внешний диаметр (мм): 6,40
Соотношение вес/длина (кг/м): 0,225
Эталон сравнения: EN 60228 : Жилы изолированных кабелей
Код ТН ВЭД: 7413000090
Код заказа: 245596

Количество и диаметр нитей (мм): 19 х 1,40
Внешний диаметр (мм): 7,00
Соотношение вес/длина (кг/м): 0,267
Эталон сравнения: EN 60228 : Жилы изолированных кабелей
Код ТН ВЭД: 7413000090
Код заказа: 245514

Количество и диаметр нитей (мм): 7 х 2,50
Внешний диаметр (мм): 7,60
Соотношение вес/длина (кг/м): 0,305
Эталон сравнения: EN 60228 : Жилы изолированных кабелей
Код ТН ВЭД: 7413000090
Код заказа: 245607

Количество и диаметр нитей (мм): 19 х 1,77
Внешний диаметр (мм): 9,20
Соотношение вес/длина (кг/м): 0,420
Эталон сравнения: EN 60228 : Жилы изолированных кабелей
Код ТН ВЭД: 7413000090
Код заказа: 283500

Количество и диаметр нитей (мм): 19 х 2,14
Внешний диаметр (мм): 10,90
Соотношение вес/длина (кг/м): 0,610
Эталон сравнения: EN 60228 : Жилы изолированных кабелей
Код ТН ВЭД: 7413000090
Код заказа: 245613

Количество и диаметр нитей (мм): 19 х 2,52
Внешний диаметр (мм): 12,50
Соотношение вес/длина (кг/м): 0,830
Эталон сравнения: EN 60228 : Жилы изолированных кабелей
Код ТН ВЭД: 7413000090
Код заказа: 245615

Количество и диаметр нитей (мм): 37 х 2,05
Внешний диаметр (мм): 14,20
Соотношение вес/длина (кг/м): 1,065
Эталон сравнения: EN 60228 : Жилы изолированных кабелей
Код ТН ВЭД: 7413000090
Код заказа: 272797

Количество и диаметр нитей (мм): 37 х 2,21
Внешний диаметр (мм): 16,00
Соотношение вес/длина (кг/м): 1. 260
Эталон сравнения: EN 60228 : Жилы изолированных кабелей
Код ТН ВЭД: 7413000090
Код заказа: 281011

Количество и диаметр нитей (мм): 37 х 2,50
Внешний диаметр (мм): 17,70
Соотношение вес/длина (кг/м): 1,620
Эталон сравнения: EN 60228 : Жилы изолированных кабелей
Код ТН ВЭД: 7413000090
Код заказа: 245594

Количество и диаметр нитей (мм): 37 х 2,83
Внешний диаметр (мм): 19,80
Соотношение вес/длина (кг/м): 2. 200
Эталон сравнения: EN 60228 : Жилы изолированных кабелей
Код ТН ВЭД: 7413000090
Код заказа: 245595

Количество и диаметр нитей (мм): 7 х 1,71
Внешний диаметр (мм): 5,10
Соотношение вес/длина (кг/м): 0,144
Эталон сравнения: EN 60228 : Жилы изолированных кабелей
Код ТН ВЭД: 7413000090
Код заказа: 291358

Количество и диаметр нитей (мм): 7 х 2,13
Внешний диаметр (мм): 6,40
Соотношение вес/длина (кг/м): 0,225
Эталон сравнения: EN 60228 : Жилы изолированных кабелей
Код ТН ВЭД: 7413000090
Код заказа: 291360

Количество и диаметр нитей (мм): 7 х 1,71
Внешний диаметр (мм): 5,10
Соотношение вес/длина (кг/м): 0,144
Эталон сравнения: EN 60228 : Жилы изолированных кабелей
Код ТН ВЭД: 7413000090
Код заказа: 291359

Количество и диаметр нитей (мм): 7 х 2,13
Внешний диаметр (мм): 6,40
Соотношение вес/длина (кг/м): 0,225
Эталон сравнения: EN 60228 : Жилы изолированных кабелей
Код ТН ВЭД: 7413000090
Код заказа: 291362

Количество и диаметр нитей (мм): 19 х 1,40
Внешний диаметр (мм): 7,00
Соотношение вес/длина (кг/м): 0,267
Эталон сравнения: EN 60228 : Жилы изолированных кабелей
Код ТН ВЭД: 7413000090
Код заказа: 291353

Количество и диаметр нитей (мм): 7 х 2,50
Внешний диаметр (мм): 7,60
Соотношение вес/длина (кг/м): 0,305
Эталон сравнения: EN 60228 : Жилы изолированных кабелей
Код ТН ВЭД: 7413000090
Код заказа: 291363

Количество и диаметр нитей (мм): 19 х 1,77
Внешний диаметр (мм): 9,20
Соотношение вес/длина (кг/м): 0,420
Эталон сравнения: EN 60228 : Жилы изолированных кабелей
Код ТН ВЭД: 7413000090
Код заказа: 245609

Количество и диаметр нитей (мм): 19 х 2,14
Внешний диаметр (мм): 10,90
Соотношение вес/длина (кг/м): 0,610
Эталон сравнения: EN 60228 : Жилы изолированных кабелей
Код ТН ВЭД: 7413000090
Код заказа: 291365

Количество и диаметр нитей (мм): 19 х 2,24
Внешний диаметр (мм): 11,20
Соотношение вес/длина (кг/м): 0,682
Эталон сравнения: EN 60228 : Жилы изолированных кабелей
Код ТН ВЭД: 7413000090
Код заказа: 303283

Луженая медь против оголенной медной проволоки

Разместил Юлия Лесковец на 4 февраля 2022 16:07

Электрические провода и кабели из меди предназначены для проведения электрического тока. В зависимости от применения вам могут потребоваться проводники из неизолированной или луженой меди. International Wire Group предлагает надежные неизолированные и луженые провода и кабели, которые обеспечивают первоклассные характеристики в различных отраслях промышленности и применениях. Узнайте больше об особенностях, преимуществах и применении луженых и неизолированных медных проводов.

Что такое луженая медная проволока?

Луженый медный провод представляет собой неизолированный провод, покрытый слоем олова. Зачем нужна луженая медная проволока? Недавно изготовленный свежий оголенный медный провод работает очень хорошо, но оголенный медный провод со временем подвержен окислению гораздо больше, чем его аналог из олова. Окисление оголенного провода приводит к его деградации и выходу из строя электрических характеристик. Оловянное покрытие защищает провод от окисления во влажных и дождливых условиях, при высоких температурах и в некоторых типах почвы. Как правило, луженая медь используется в средах с длительным воздействием избыточной влаги, чтобы продлить срок службы медных проводников.

Преимущества луженой медной проволоки

Медные провода без покрытия и луженые медные провода имеют одинаковую проводимость, но последний обеспечивает надежную защиту от коррозии и окисления. Вот некоторые другие преимущества луженых медных проводов:

Стойкость к коррозии, особенно во влажной или соленой воде
Увеличенный срок службы кабеля
Легкая пайка

Применение луженой медной проволоки

предпочтительнее использовать во влажной и высокотемпературной среде. Ниже приведены некоторые конкретные приложения:

Электронные компоненты
Печатные платы
Тестовый провод
Очистные сооружения
Системы метро
Коммунальные проекты
Изготовление ювелирных изделий

Что такое оголенный медный провод?

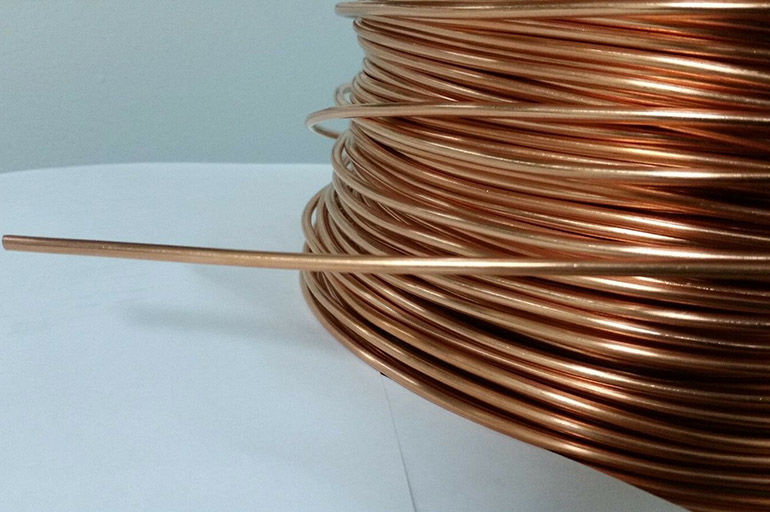

Как следует из названия, голая медная проволока — это медная проволока без покрытия. Чистая медь обладает непревзойденными проводящими свойствами и может быть изготовлена в твердом, среднетвердом или мягком отожженном состоянии. Неизолированный провод также известен как заземляющий провод. Неизолированные проводники доступны в многожильных, плетеных или цельных (односторонних) конструкциях, в зависимости от требований приложения.

Преимущества неизолированного медного провода

Медь является одним из лучших проводников электричества, уступая только серебру. Вот несколько других преимуществ неизолированных медных проводов:

Высокая теплопроводность
Хорошая пластичность и пластичность
Высокая прочность
Сопротивление ползучести
Высокая температура плавления
Долговечность
Хорошая паяемость
Сопротивление повреждениям при работе с большим количеством электричества

Применение неизолированных медных проводов

Неизолированный медный провод лучше всего подходит для использования в сухих условиях, включая следующие приложения:

Электротрансмиссия
Заземление электрических систем
Электрические соединения
Перемычки
Электроприборы

Изделия из медной проволоки в International Wire Group

При выборе проводника из неизолированной или луженой меди наиболее важными факторами, которые следует учитывать, являются тип применения и окружающая среда. Медные провода часто предпочитают другим металлам из-за их превосходной высокой проводимости и отличных характеристик. Они также известны своей высокой прочностью на растяжение, что снижает вероятность их поломки в экстремальных условиях.

International Wire Group предлагает ряд изделий и услуг из проволоки, разработанных с учетом вашего конкретного применения. Нужна ли вам медная проволока без покрытия или луженая медная проволока, вы можете доверять нам, чтобы удовлетворить ваши конкретные потребности. Наша преданная своему делу команда инженеров и представителей по обслуживанию клиентов готова помочь вам сделать правильный выбор для вашего проекта. Чтобы узнать больше о наших решениях для проводов из оголенной меди, луженой меди и других проводах, свяжитесь с нами сегодня.
