Мегаомметр для чего нужен: для чего нужен, что измеряют, как пользоваться

для чего нужен, что измеряют, как пользоваться

Большинству электриков на производстве или предприятии приходится иметь дело с мегаомметром. Это одна из разновидностей электрического тестера, позволяющая определять состояние цепи. Как работает такой аппарат, какие параметры измеряет и как им пользоваться, рассмотрим ниже.

ЧТО ТАКОЕ МЕГАОММЕТР

Мегаомметр относится к измерительным приборам, замеряющим сопротивление. Последнее показывается в омах. Приставка «мега» в названии указывает на способность работать с высокими значениями. Поэтому тестер используется преимущественно профессиональными электриками и предназначен для «прозвона» оборудования или электрических коммуникаций, работающих под высоким напряжением. Мегаомметр может использоваться при показателях 50-2500 V, но выявляет тестер не целостность проводника, а надежность его обмотки.

Для замера сопротивления прибор пропускает через проводник заряд тока. Он вырабатывается самостоятельно при помощи генератора (встроенная динамомашина внутри) или берется от аккумулятора. По типу существует два варианта: безиндукционные и индукционные. Мегаомметр относится к ручным приборам и удобен для переноса и частых замеров. Ввиду компактных габаритов для него легко найти место для хранения в сумке электрика и транспортировать.

Мегаомметр может быть цифровым (с ЖК-дисплеем) или аналоговым (значения нарисованы на шкале и показываются стрелкой). Существуют полностью электронные версии (все современные) и электромеханические (более устаревший тип, но применяется до сих пор).

При помощи тестера можно узнать:

• нарушена ли изоляция кабеля или обмотки механически;
• имеется ли короткое замыкание;
• нет ли увлажнения изоляции и частичной утечки тока.

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И УСТРОЙСТВО

Стрелочные мегаомметры весят 1-2.2 кг и имеют габариты 210х150х100 мм. Электронные аналоги более тонкие и легкие — их размеры бывают 150х80х50 мм и весят они 400-800 г. Приборы способны показывать сопротивление от 0 до 200 кОм.

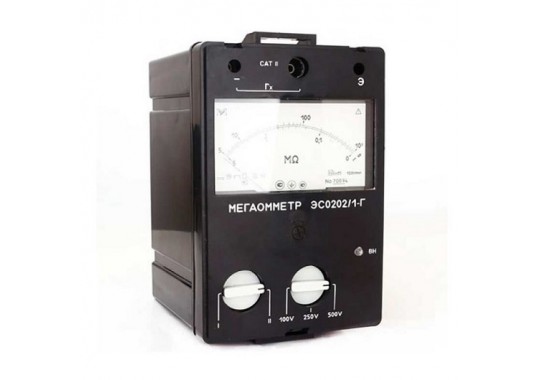

Устройство с аналоговым табло состоит из электромеханического генератора, оснащенного ручным приводом. Для подачи нужного напряжения оператор должен крутить ручку со скоростью 2 оборота в секунду. При достижении необходимого уровня загорается световой индикатор. Это указывает, что ток подан и можно смотреть на результат. При неровном расположении тестера в пространстве или удержании в руках, а не на твердом основании, возможны неверные показания. Зато электромеханические мегаомметры можно использовать при температуре от -30 до +50 градусов. Они подходят для продолжительных измерений на улице в холодную погоду.

Электронные версии подают напряжение от встроенного аккумулятора или батареи. Работать с ними проще, поскольку ничего не требуется крутить. Результат выводится на жидкокристаллический экран в виде готовых цифр. Данные не зависят от положения мегаомметра в пространстве. Но кристаллы в дисплее начинают замерзать уже при -10 градусах, поэтому на улице в холодную погоду долго им пользоваться не получится.

У всех типов мегаомметров есть три разъема для подключения контактных проводов. На конце последних находятся измерительные щупы. Они разделяются по предназначению:

1. заземление;
2. линия или объект;
3. экран.

 Для замера сопротивления изоляции между жилами в кабеле, щупы цепляются к ним и заземлению. Разъем экрана в таком процессе не участвует. Для оценки качества изоляции между проводом и наружным экраном (броней) используется третий щуп.

ПРИНЦИП РАБОТЫ

Мегаомметр создан для отсчета электрически активных сопротивлений. Данные отображаются в мегаОмах. Чаще всего измерение ведется при постоянном токе, хотя некоторые версии умеют проводить испытания и на переменном. Расчет происходит на основании закона Ома: R=U/I. В этой формуле R означает сопротивление, которое нужно посчитать. U и I относятся к напряжению и силе тока (вольты и амперы).

Прибор подключается при помощи диагностических щупов к проводнику и включается. Задается определенное напряжение, характерное для этого участка цепи. Внутри мегаомметра есть амперметр, измеряющий силу тока. Зная напряжение и силу тока, вычисляется сопротивление. В данном случае сила тока в определенном участке электрической цепи пропорциональна напряжению и обратно пропорциональна внутреннему сопротивлению.

Если в показаниях мегаомметра есть отклонения от нормы, значит присутствует утечка тока. Это может быть поврежденная изоляция, или часть оголенного провода касается экрана, корпуса. Защитная оболочка жил в скрученном кабеле постепенно высыхает и истончается, что может привести к наводкам тока. Места с нарушенной изоляцией необходимо найти и заизолировать, а с истонченной — заменить. Если этого не сделать, то участок цепи будет перегреваться, и возможно возгорание или короткое замыкание в этом месте.

В случае касания двух оголенных проводов между собой тестер сразу показывает 0. Это означает прямое короткое замыкание и эксплуатировать оборудование дальше запрещено. Потребуется устранить несанкционированный контакт, восстановить цепь и заизолировать проводники.

ПРАВИЛА РАБОТЫ С МЕГАОММЕТРОМ

Поскольку мегаомметры предназначены для эксплуатации в сетях с повышенным напряжением, к работе с ними допускаются только обученные люди. Если электрическая установка пропускает через себя 1000 В и выше, понадобится специальный допуск. Сам аналоговый прибор генерирует от 500 до 1500 V на своей обмотке. Мегаомметр относится к травмоопасным приборам, способным поразить пользователя электрическим током. Причем удар происходит не от проверяемого оборудования, а от обмотки самого тестера, если не снять остаточное напряжение.

При эксплуатации прибора на установках под напряжением свыше 1000 В всегда должен выписываться наряд-допуск и проводиться инструктаж по технике безопасности. К работе допускаются электрики с третьей или четвертой группой электробезопасности.

Важно! Перед началом эксплуатации следует осмотреть мегаомметр на целостность обмотки токонесущих частей. При использовании электрик должен быть в диэлектрических перчатках. После снятия щупов с контактов, остаточное напряжение на оборудовании нужно передать на «землю», присоединив провод. Контакты самого мегаомметра нужно соединить между собой на 2 секунды. Только после этого прибор разрешается сматывать для хранения или транспортировки.

Работу с мегаомметром нужно выполнять при уровне влажности не выше 80%. При высоком показателе влажности возможно пощипывание током. Прикасаться руками можно только к изолированным ручкам на щупах. Все замеры выполняются только на полностью обесточенном оборудовании. При наличии рядом других рабочих следует вывесить предупреждающую об опасности табличку или плакат. Если изоляция на технике мокрая (туда попала вода, пар и пр.), сперва место просушивается сухим воздухом и только потом проверяют сопротивление. В случаях, когда питание на испытуемое оборудование подается в другом месте, там нужно установить табличку, запрещающую работу.

ГДЕ ИСПОЛЬЗУЮТСЯ

Мегаомметры автономны по источнику питания и могут применяться на любой высоте и удаленности от цивилизации. С их помощью проверяется сопротивление проводника, чтобы найти ток утечки. Вторая задача — это найти короткое замыкание, которое может быть как между токонесущими жилами, так и на корпус оборудования. Основная сфера применения — это силовые электрические установки, оборудование и станки, задействованные в промышленности.

Тестер активно используется на предприятиях для:

• проверки трансформаторов;
• обмотки генераторов и выпрямителей в различных электромашинах;
• замера изоляции проложенных кабелей;
• тестирования клемм пускателей, автоматов и других устройств.

Мегаомметр самостоятельно вычисляет сопротивление по закону Ома и оператору не приходится выполнять дополнительных подсчетов. Готовые значения выводятся на экран. Это упрощает работу и фиксирование результата.

КАК ПОЛЬЗОВАТЬСЯ МЕГАОММЕТРОМ

Сперва прочитайте инструкцию по эксплуатации к конкретной модели, чтобы понимать предназначение отдельных переключателей и контактов. Убедитесь, что тестер работает. Для этого включите мегаомметр и соедините диагностические щупы «земли» и «линии» между собой. В таком положении тестер должен выдать 0 на дисплее или стрелочном циферблате.

ВЫБОР КОЛИЧЕСТВА ВОЛЬТ

Далее важным параметром является выбор напряжения. Оно напрямую зависит от проверяемого объекта. Для замера сопротивления кабеля переменного тока или других установок, работающих от 220 В подойдет общий режим на 500 В. Промышленное оборудование, работающее под напряжением до 1000 В проверяется с аналогичным параметром. Это относится к технике, подключаемой как к однофазной, так и к трехфазной сети. Толстые магистральные кабели, огромные трансформаторы и силовые установки проверяются на показателе 1500 В.

КАК ПОДКЛЮЧИТЬ ПРОВОДА

Схема подключения щупов мегаомметра зависит от того, что требуется проверить. Для оценки целостности изоляции между двумя проводниками (например, две жилы внутри одного кабеля) щупы тестера фиксируются параллельно к этим проводам. Если нужно узнать сопротивление между токонесущей частью кабеля и наружным защитным экраном, то контакты прибора подключаются к проверяемой жиле и внешнему экрану.

Обратите внимание! Если внутри кабеля много жил, то для полной проверки целостности изоляции придется каждую из них подключить к мегаомметру и экрану. Только так можно быть уверенным в отсутствии утечек и дальнейшей безопасной эксплуатации.

ПОДАЙТЕ НАПРЯЖЕНИЕ НА ЦЕПЬ

Если используется электромеханический тип мегаомметра, понадобится покрутить боковую рукоятку со скоростью 2 оборота в секунду. Когда загорится красная лампочка, необходимые параметры напряжения достигнуты. В цифровых версиях достаточно нажать клавишу «Пуск» и тестер выдаст нужный ток на проверяемый участок.

ФИКСАЦИЯ ПОКАЗАНИЙ

Если отклонения в номинальных показаниях не превышают 0.5 мОм, значит изоляция находится в нормальном состоянии и эксплуатация проводника или оборудования может быть продолжена. На производстве данные о проверке записываются в журнал, чтобы можно было отслеживать динамику показаний.

ЧТО ДЕЛАТЬ С ПРИБОРОМ ПОСЛЕ ОКОНЧАНИЯ ПРОВЕРКИ

Сперва нужно обезопасить рабочее место. Если замер сопротивления выполнялся на пусковом устройстве или другом узле с оголенными клеммами, потребуется снять с них остаточное напряжение. При игнорировании требования, случайное прикосновение к этим деталям приведет к поражению электрическим током. Для снятия напряжения соедините испытуемый элемент с «землей» на пару секунд.

Сам мегаомметр тоже нужно разрядить. Для этого контакты щупов кратковременно замыкаются. Действие выполняется уже на выключенном тестере. Теперь провода с ручками и оголенными штифтами можно смотать и перейти к внесению данных в протокол. Если в процессе замера изоляции выявлены отклонения, кроме записи в журнале потребуется уведомить ответственного на производстве.

КАК ПРОВЕРИТЬ МЕГАОММЕТР

Понять, исправен мегаомметр или нет, можно при помощи двух действий. При первом положении тумблера и совмещении контактов щупа тестер должен выдавать всегда только 0. Когда стороны разъединяются, стрелка аналогового прибора уходит до конца влево, сообщая о бесконечности сопротивления. Ведь у сухого воздуха оно действительно велико. Любые отклонения в этих двух тестах свидетельствуют о неисправности и требуют ремонта аппарата. Применять его для замера сопротивления кабеля или обмотки оборудования нельзя.

Среди распространенных неисправностей мегаомметра встречаются:

• нарушение контакта в гнезде разъема;
• преломление провода щупа;
• перегорание предохранителя;
• выход из строя источника энергии в цифровых версиях.

Для ремонта мегаомметра понадобится заменить аккумуляторы или сгоревший предохранитель, восстановить контакт в разъеме или проводнике. При других поломках обращаются в сервисный центр для профессионального ремонта или замены товара.

Мегаомметр. Виды и устройство. Работа и применение

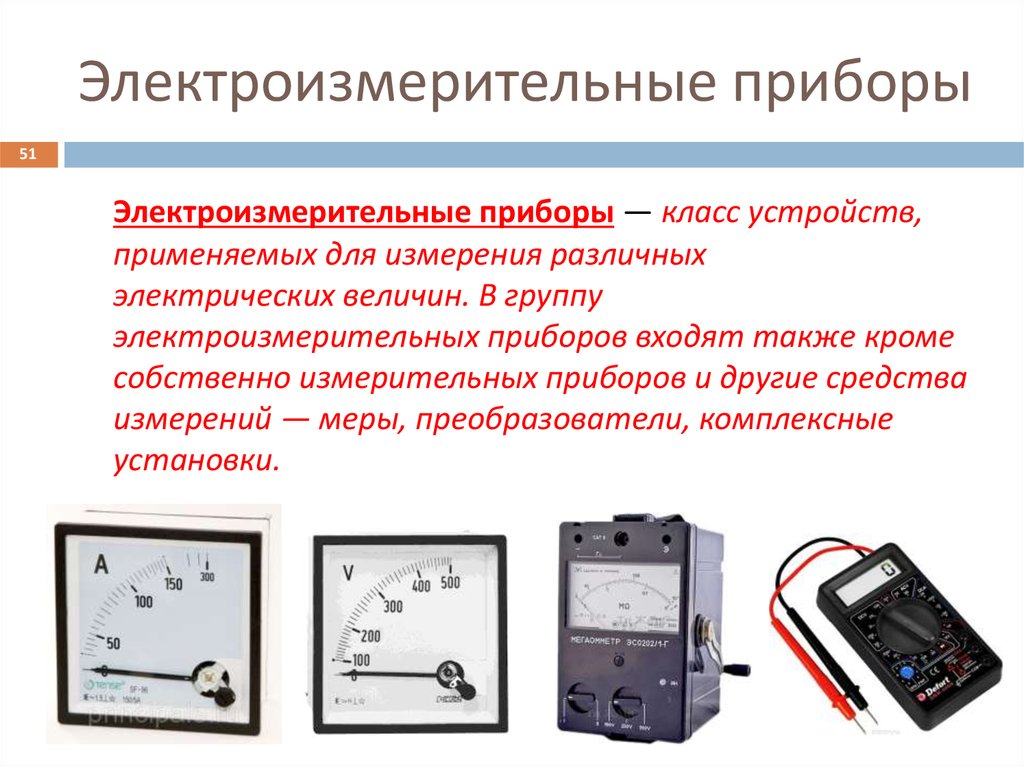

Электрическое сопротивление можно измерять различными приборами. Наиболее популярным среди таких приборов стал мегаомметр. Судя по названию прибора, можно определить, что единицей его измерения являются мегаомы. Он в основном применяется для измерения большой величины сопротивления, электрических цепей, отключенных от питания, а также диэлектрической изоляции, используемой для кабелей, проводов, электродвигателей, трансформаторов и других электроустановок.

Чтобы использовать мегаомметр в работе, необходимо сначала изучить его принцип действия, устройство и технические параметры, так как существуют специфические особенности при использовании такого устройства.

Существует два основных вида мегаомметров, отличающихся видом источника питания и методом измерения.

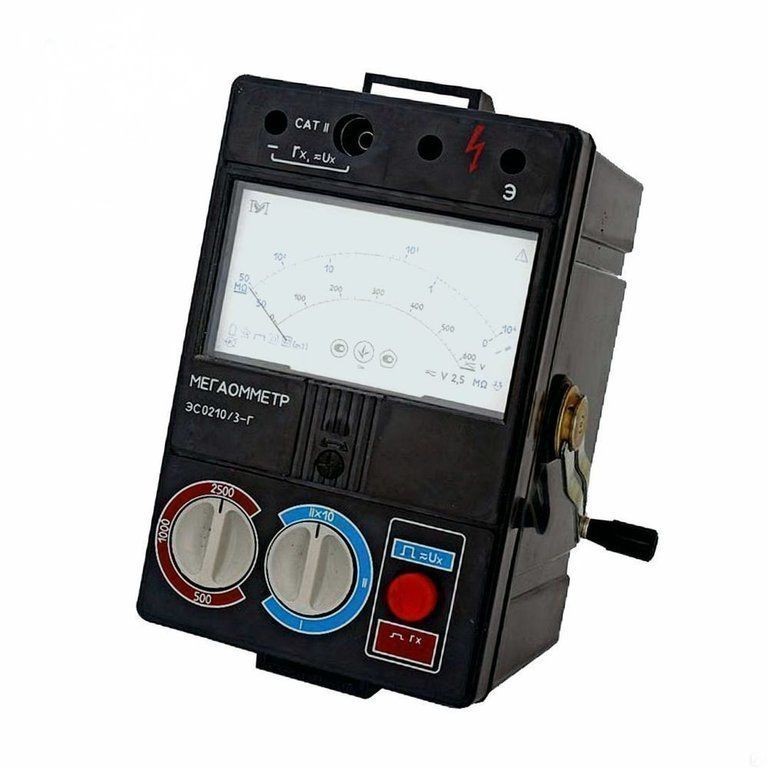

Аналоговые

Такие приборы еще называют стрелочными. Они имеют индивидуальную динамо-машину, которая приводится в действие вращением рукоятки, а также градуированную шкалу со стрелочным индикатором. Измерение осуществляется на основе магнитоэлектрического принципа. Стрелка закреплена на одной оси с рамочной катушкой, расположенной в магнитном поле постоянного магнита.

При протекании тока по катушке происходит ее отклонение на определенный угол, зависящий от величины протекающего тока. Такое действие происходит согласно закону электромагнитной индукции. Стрелочный мегаомметр неприхотлив в работе, надежен, хотя и считается уже устаревшим устройством, обладает большой массой и значительными габаритными размерами.

Цифровые

В современных цифровых мегаомметрах встроен мощный генератор импульсов, действующий на полевых транзисторах. Такие приборы оснащены индивидуальным источником питания, в виде сетевого адаптера, который преобразует переменный ток в постоянный, либо аккумуляторной батареей. Измерение выполняется специальным усилителем путем сравнения падения напряжения в тестируемой цепи с эталонным сопротивлением.

Результаты измерений отображаются на цифровом экране. Имеется возможность сохранения результатов в памяти для будущего сравнения данных. Электронный мегаомметр обладает малым весом и небольшими габаритами, позволяет производить множество различных электрических измерений. Однако, для работы с таким прибором необходимо наличие высокой квалификации персонала.

Принцип действия и устройство

Работа мегаомметра заключается в использовании закона Ома, который описывается формулой: I = U / R, где I – это сила тока, U – напряжение, а R – сопротивление. В устройство этого прибора входит источник калиброванного напряжения, амперметр и клеммы, к которым подключают специальные измерительные щупы.

В старых аналоговых приборах имеются обычные ручные генераторы с рукояткой для привода их в действие, а в новых моделях используются внешние или внутренние источники питания в виде аккумулятора или блока питания. Величина мощности на выходе генератора и напряжение могут меняться в широком диапазоне, либо быть постоянными, в зависимости от исполнения прибора. В комплекте мегаомметра имеются измерительные щупы, которые состоят из проводов с наконечниками: на одном конце щупа наконечник для вставления в гнездо прибора, а на другом – «крокодил» для надежности контакта.

Перед измерением щупы вставляются в гнезда на приборе, затем подключаются «крокодилами» к измеряемому объекту. При выполнении измерения генератор вырабатывает высокое напряжение путем вращения рукоятки. Напряжение поступает на измеряемый объект, а итоги измерений выдаются на экран цифрового прибора или на шкалу стрелочного мегаомметра.

Как правильно применять мегаомметр

Во время работы прибор выдает высокое напряжение, опасное для человека – от 500 до 2500 вольт. Поэтому к пользованию прибором необходимо подходить с особой осторожностью. В промышленном производстве к работе с ним допускаются лица с наличием группы электробезопасности не менее третьей.

Перед проведением замеров, проверяемые цепи следует обесточить. Если замеры планируется производить в квартире, то следует отключить автоматы в распределительном щите, затем выключить в квартире все подключенные устройства.

Если проверяются группы розеток, то следует вынуть из них все вставленные вилки устройств. При проверке цепей освещения, необходимо выкрутить лампочки, так как они не рассчитаны на подобное высокое напряжение, и могут сгореть. При тестировании изоляции электродвигателей, их также следует отключить от сети.

Далее, проверяемые цепи следует заземлить. Для этого к шине заземления присоединяется многожильный провод в изоляции сечением более 1,5 мм², что является переносным заземлением.

Требования безопасности

Даже если использовать мегаомметр в бытовых условиях, перед работой следует изучить требования по безопасным приемам работ.

Существует несколько основных правил:

• Щупы следует держать только за изолированные ручки, ограниченные упорами.
• Перед тем, как подключить щупы к измеряемой цепи, следует убедиться в том, что на приборе отключена подача напряжения, и что вблизи измеряемой линии нет людей, которые могли бы случайно попасть под напряжение.
• Следующим шагом является снятие остаточного напряжения, путем касания переносного заземления к измеряемой цепи. Заземление отключается только после установки щупов.
• После каждого замера необходимо со щупов снимать остаточное напряжение, соединяя щупы между собой.
• После замера к тестируемому проводнику следует подключить заземление для снятия остаточного заряда.
• Все работы необходимо производить в резиновых перчатках.

Эти несложные правила необходимо выполнять, так как от этого зависит безопасность людей.

Правила подключения щупов

На корпусе прибора имеется три гнезда. Они обозначены символами «Э», «Л» и «З», что означает соответственно – экран, линия и земля. В комплекте мегаомметра находится три щупа. На одном из них на одной стороне подключены два наконечника. Этот щуп применяется, когда нужно исключить ток утечки, и подключается к экранированной оболочке кабеля, если она имеется. Остальные щупы вставляются в гнезда, соответствующие маркировке щупов с такими же буквами.

На всех щупах имеются упоры. При измерениях следует браться за щупы до упоров чтобы случайно не коснуться пальцами за токоведущие части.

Если необходимо измерить только сопротивление изоляции, не учитывая экран, то подключается два одинарных щупа. Из них один вставляется в клемму «

З», а второй – в клемму «Л». Вторые стороны щупов следует подключать «крокодилами»:

• К проверяемым проводам, при необходимости теста на пробой между жилами.
• К заземлению и токоведущей жиле, если нужно протестировать «пробой на землю».

Обычно делается проверка на пробой изоляции, и величину ее сопротивления, а проверка экранированной оболочки выполняется редко, так как кабели с экраном в квартирах почти не применяются. При пользовании прибором основным правилом является снятие остаточного заряда, а также соблюдение аккуратности, так как есть опасность попасть под высокое напряжение.

Порядок проведения измерений

• Перед началом измерения (с помощью индикатора) следует убедиться, что на измеряемой линии нет напряжения.
• Подключить заземление.
• Установить величину напряжения, с помощью которого будет производиться измерение. Оно должно выбираться из таблицы, в зависимости от вида измеряемого элемента. Переключение напряжения осуществляется кнопкой или ручкой на панели. Существуют также приборы, которые работают с фиксированным одним напряжением, и не требуют установки напряжения.

• Подключить щупы, соблюдая правила безопасности, рассмотренные ранее.
• Снять заземление с тестируемого объекта.
• Запустить в работу мегаомметр. Если он электронный, то следует нажать кнопку запуска, которая может называться «тест». Если мегаомметр аналогового вида со стрелочным индикатором, то нужно вращать ручку динамо-машины некоторое время, пока на корпусе прибора не загорится индикатор, свидетельствующий о создании необходимого напряжения. Цифровой мегаомметр в некоторый момент показания на дисплее стабилизируются. Цифры будут означать величину сопротивления. Если оно выше допустимой нормы, которая указана в приведенной таблице, то все в порядке, если ниже нормы, то следует выявлять повреждение изоляции объекта.
• После фиксации показаний, вращение рукоятки динамо-машины следует прекратить, либо нажать на цифровом приборе кнопку завершения работы.
• Отключить щупы.
• Нейтрализовать остаточное напряжение.

Как проверить изоляцию кабеля

Наиболее частой проверкой является измерение сопротивления изоляции проводов или кабеля. Если у вас имеется навык работы с мегаомметром, то проверить одножильный кабель можно очень быстро, в отличие от многожильного кабеля. Чем больше число жил, тем дольше будет производиться проверка, так как нужно проверять каждую жилу отдельно.

Контрольное напряжение следует выбирать в зависимости от напряжения эксплуатации кабеля. Если он работает под напряжением 380 или 220 вольт, то тестовое напряжение выставляется величиной 1000 вольт.

При тестировании изоляции 1-жильного кабеля, один щуп подсоединяем к жиле, а другой на экранирующую оболочку, и подаем напряжение. Если экрана нет, то второй щуп нужно подсоединить к «земле», и подаем напряжение. Если результат замеров не менее 500 кОм, то изоляция исправна, если сопротивление меньше, то такой проводник использовать нельзя, так как изоляция имеет повреждение.

При проверке кабеля с несколькими жилами, тестирование осуществляется отдельно для каждой жилы. В это время остальные жилы соединяются в один жгут. Если необходима проверка пробоя на «землю», то в этот жгут добавляется провод заземления. Если имеется броня или экранирующая оболочка, то они также присоединяются к этому жгуту. В этом общем жгуте важно обеспечить качество контакта проводников.

Аналогично выполняется измерение изоляции розеток. Перед проверкой из них отключают все устройства, а также питание в распределительном щите. Один щуп подключают на заземление, а другой на одну фазу. Контрольное напряжение на приборе выставляем на 1000 вольт, и производим проверку. Если сопротивление более 500 кОм, то изоляция исправна. Также проверяем все остальные жилы.

Проверка изоляции электродвигателя

• Перед измерением двигатель необходимо обесточить.
• Открыть крышку двигателя с выводами обмоток.
• Установить напряжение для теста 500 вольт для двигателей, эксплуатирующихся под напряжением до 1000 вольт.
• Один щуп подключить на корпус мотора, другой по очереди ко всем выводам. Также проверяется исправность соединения обмоток друг с другом, подключая щупы парами к разным обмоткам.

Похожие темы:

• Осциллографы. Виды и особенности, Устройство и принцип действия
• Токоизмерительные клещи. Устройство и виды. Как выбрать
• Мультиметры. Виды и работа. Применение и измерение
• Инструмент для электрика. Приборы и вспомогательный инструмент

Что такое мегомметр? – Freedom Отопление и воздух

Перейти к содержимому

Круглосуточная аварийная служба

Предыдущий Следующий

Что такое мегомметр?

Что означает, что техник отключил мой компрессор?

Что такое мегомметр?

Меггинг — это хорошо

Прежде всего, вы должны понимать, что меггинг или использование мегомметра — это необходимый шаг для определения правильности работы компрессора вашего кондиционера.

Мегаомметр (мегомметр) — это тип омметра, используемый для измерения электрического сопротивления изоляторов. Изоляцию обмоток компрессора необходимо периодически проверять, чтобы определить, проходит ли электричество через изоляцию, окружающую обмотки.



Три вида электрического тока

Когда техник измеряет ток, в данном случае он определяет ток заряда емкости. Это тип тока, который начинается с высокого напряжения и падает после того, как изоляция заряжается до полного напряжения. Во-вторых, необходимо определить и измерить ток поглощения. Этот ток возникает из-за накопления влаги или наличия загрязняющих веществ в изоляции. Уровни масла, утечка через клеммные колодки и электрические предохранители или загрязненный хладагент также могут вызвать накопление тока. В-третьих, мегомметр измерит ток проводимости или утечки в изоляции.

Два вида методов

Целью измерения тока является определение исправности компрессора. Коэффициент диэлектрической абсорбции определяется техническим специалистом. Это довольно сложный математический расчет, требующий специальных знаний и навыков. Снимаются 60-секундные показания каждого терминала компрессора относительно земли, а мегаомы снимаются с 30-секундными интервалами. Между каждым чтением вывод на землю шунтируется перемычкой. Затем 60-секундные показания делятся на 30-секундные показания. Это дает расчет, известный как DAR. Коэффициент поглощения от 1,0 до 1,35 является сомнительным диапазоном, указывающим на загрязнение системы. Показание от 1,4 до 1,6 является хорошим показателем.

Индекс поляризации

Также используется индекс поляризации, для которого требуется, чтобы технический специалист «меггил» устройство в течение 10 минут. Общий вывод на компрессоре используется для снятия показаний с помощью мегаомметра. Через 1 минуту снимают показания. По истечении 10 минут проводится еще одно измерение. 10-минутное показание делится на 1-минутное показание и определяется индекс поляризации.

Если показание меньше 1,0, компрессор необходимо заменить. Между 1,0 и 2,0 состояние компрессора сомнительно, и необходимо соблюдать процедуры технического обслуживания. Устройство необходимо снова протестировать в течение 48 часов, чтобы определить его состояние и пригодность к использованию. От 2,0 до 4,0 указывает на хорошую работу компрессора.





ОБ АВТОРЕ

Дон Джонсон – президент организации Freedom Heating and Cooling в Бирмингеме, штат Алабама, которая предлагает владельцам домов следующие инструменты: Кондиционер или печь», ресурс, который поможет домовладельцам сэкономить на проблемах с HVAC

«Руководство для домовладельца по найму компании по отоплению и кондиционированию воздуха », краткое руководство о том, как гарантировать, что вы никогда не пострадаете, наняв неподходящего подрядчика. .
«Полное руководство для владельцев дома по проектированию системы ОВК» , 59-страничная электронная книга, описывающая 9 шагов к построению полной системы домашнего комфорта. Свяжитесь с ним по телефону 205-444-4444 или свяжитесь через Facebook или Google +

Наслаждайтесь беззаботным обслуживанием от доверенных местных специалистов

Чтобы получить честное и надежное обслуживание, обращайтесь к дружелюбным специалистам Freedom Heating & Cooling!

Ссылка для загрузки страницы

Перейти к началу

Что такое меггер? Принцип, преимущества, недостатки, области применения

Что такое мегомметр?

Слово «мегомметр», происходящее от слов «мегаом» и «тестер», является эксклюзивной торговой маркой Evershed & Vignola’s Ltd. Мегаомметр обычно называют «мегомметром».

Может возникнуть несколько вопросов, таких как

• Почему омметры не называются мегомметрами?
• В чем разница между обычным омметром и мегомметром?

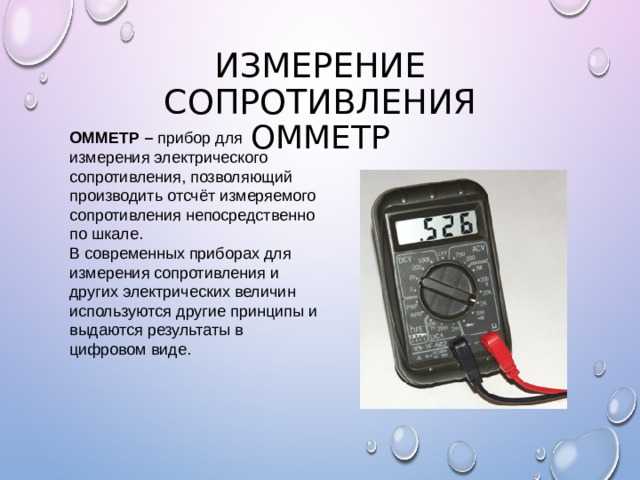

Омметр измеряет низкие значения сопротивления, а мегомметр измеряет более высокий диапазон в несколько мегаом, пропуская через него высокое напряжение.

Если мы хотим измерить сопротивление изоляции порядка 1 МОм с помощью мультиметра, у него есть батарея на 9 В, которая питает цепь, когда вы устанавливаете ручку для измерения сопротивления цепи.

I = V/R, I = 9/1000000 = 0,000009 ампер.

Невозможно измерить такой малый ток, который не сможет отклонить катушку гальванометра внутри мультиметра. Таким образом, это нецелесообразно.

Мегомметр используется для измерения сопротивления изоляции и питается от встроенного генератора постоянного тока или батареи более высокого диапазона напряжения, он называется мегомметр.

Принцип

Меггер работает по принципу электромагнитного притяжения. Когда первичная катушка, по которой течет ток, помещается вблизи магнитного поля, на нее действует сила.

Сила такого рода создает крутящий момент, который отклоняет стрелку устройства, дающего показания.

Что такое изолятор?

В каждом электрическом оборудовании или аппарате используются «проводники» и «изоляторы». Проводник предназначен для обеспечения пути для прохождения электрического тока, а изолятор для предотвращения утечки тока на этом пути.

Величина изоляции выражается через ее электрическое сопротивление в мегаомах.

Зачем проводить испытание сопротивления изоляции?

Сопротивление изоляции — это характеристика электрической системы, которая со временем снижает условия окружающей среды, такие как температура, влажность, влага и частицы пыли.

Таким образом, необходимо регулярно проверять сопротивление изоляции оборудования, чтобы избежать серьезного поражения электрическим током, которое может привести к летальному исходу. Это может быть признаком повреждения изоляции.

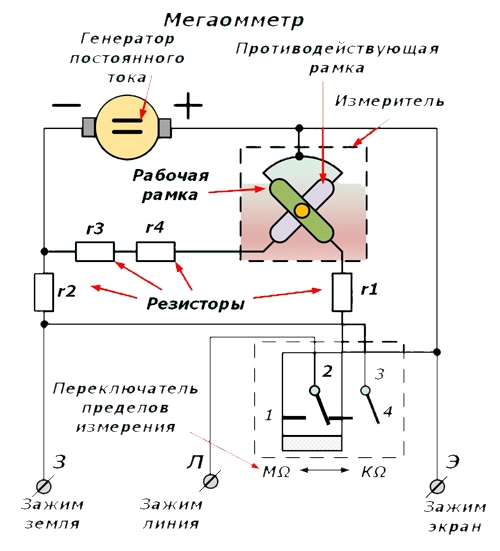

Конструкция мегомметра
