МЕГАОММЕТР — прибор для измерения большого сопротивления, главным образом сопротивления изоляции [1, 2]

МЕГАОММЕТР — прибор для измерения большого сопротивления, главным образом сопротивления изоляции [1, 2].

Ранее для обозначения такого прибора использовались термины меггер, мегомметр. Терминологическими стандартами эти термины отнесены к недопустимым.

Название прибора мегаомметр образовано из:

— частицы Мега, используемой для обозначения кратных единиц измерения;

— единицы обозначения сопротивления Ом;

— части сложных слов – метр (от древне-греческого μετρεω — измеряю).

В практике настроечных работ используют переносные мегаомметры, применяемые как средство технологического оснащения для измерений в обесточенном объекте настройки (ОН) и стационарные мегаомметры, которыми измеряют сопротивление изоляции при наличии напряжения в сети.

Стационарные мегаомметры одновременно являются и ОН.

Мегаомметры как средство технологического оснащения.

В связи с тем что переносные мегаомметры представляют собой универсальные средства измерения, для каждого ОН необходимо выбирать мегаомметры по пределу измерения и номинальному напряжению (общие правила см. Выбор средств измерения). Учитывая необходимость выявления дефектов изоляции, следует выбирать мегаомметр с наибольшим по параметрам изоляции напряжением, но не превышающим 80 % напряжения, которым испытывают электрическую прочность изоляции данного ОН. Одновременно нужно принимать во внимание, что мегаомметр имеет большое внутреннее сопротивление и мягкую нагрузочную характеристику (рис. 1).

Рис. 1 Нагрузочная характеристика мегаомметра

Поэтому чем меньше измеряемое сопротивление изоляции, тем меньшее напряжение прикладывается к изоляции и тем менее вероятно выявление в ней дефектов.

Как правило, для ОН с номинальным напряжением до 42 В, от 42 до 100 В, от 100 до 380 В, от 380 до 1000 В применяют мегаомметры на номинальное напряжение соответственно. 100, 250, 500 и 1000 В.

Пределы измерения наиболее распространенных мегаомметров на пределе измерения:

— «МОм» — 100, 500, 1000 МОм;

— «кОм» — 100 и 200 кОм.

При измерении сопротивления изоляции с одинаковым успехом можно применять как индукторные мегаомметры с ручным приводом, так и безындукторные мегаомметры оснащенные статическим преобразователем напряжения.

Для определения абсорбции коэффициента целесообразнее использовать безындукторные мегаомметры, оснащенные реле времени, фиксирующими моменты

отсчитывания показаний.

Сопротивление изоляции проводов соединительных при измерении сопротивления изоляции силовых трансформаторов должно быть не менее предела измерения мегаомметра, а для всех остальных изделий — не менее 100 МОм.

В противном случае поступают так, как сказано в ст. Сопротивление изоляции.

Перед измерением необходимо проверить мегаомметр, для чего переключатель пределов устанавливают в положение «МОм» и замыкают выводы прибора накоротко.

Вращая рукоятку индуктора мегаомметра (нажав кнопку «Вкл» у безындукторного мегаомметра), определяют совпадение стрелки с нулевой отметкой шкалы.

Затем размыкают выводы и повторяют действия. У исправного мегаомметра стрелка должна совпадать с отметкой шкалы

∞

На пределе «кОм» стрелка мегаомметра должна устанавливаться в противоположных точках шкалы, указанных выше для предела «МОм»..Предельно допускаемые отклонения стрелки от указанных точек составляют ± 1 мм.

Перед присоединением соединительных проводов необходимо выполнить все технические и организационные мероприятия, в частности:

1. Отключить напряжение с ОН и принять меры, исключающие его подачу во время использования мегаомметра.

2. Снять заряд, накопившийся в ёмкости изоляции и помехозащитных конденсаторах путем наложения переносного заземления (о продолжительности наложения заземления см. Изоляция электрическая). Измерения должны производиться двумя специалистами.

Мегаомметр как объект настройки.

Чаще всего стационарные мегаомметры измеряют сопротивление изоляции по принципу наложения постоянного напряжения на напряжение сети.

Как правило, они состоят из следующих блоков:

— источника постоянного напряжения;

— показывающего измерительного прибора, включаемого оператором;

— блока непрерывного контроля изоляции с переключателем уставок срабатывания.

Настройка стационарных мегаомметров состоит из следующих технологических операций и переходов:

— визуального контроля;

— проверки монтажа;

— контроля изоляции;

— проверки функционирования (ПФ) блока источника постоянного

напряжения;

контроля работоспособности измерительного прибора;

— ПФ блока непрерывного контроля изоляции.

Визуальный контроль мегаомметра помимо указанного в соответствующей статье, включает проверку целости пломб и наличия клейма поверителя, определение годности мегаомметра на данный момент с учетом того, что к началу HP может пройти не более половины срока до очередной

поверки.

ПФ источника пост, напряжения производится одновременно с КР измерительного прибора.

КР измерительного прибора осуществляют при замкнутом и разомкнутом входе мегаомметра, аналогично описанному выше для переносных мегаомметров, а также при подключении данной цепи не к выводу сети, а непосредственно на резистор с известным сопротивлением, значение которого соответствует одному из оцифрованных делений шкалы прибора.

Требования к совпадению стрелки с делениями шкалы те же, что и для переносных мегаомметров.

ПФ блока непрерывного контроля сопротивления изоляции состоит в подключении ко входу мегаомметра резистора с сопротивлением, равным номинальному значению уставки с учетом допуска.

При настройке стационарных мегаомметров, используемых в сетях постоянно-переменного тока, т. е. сетей, содержащих полупроводниковые приборы (диоды, транзисторы, тиристоры), следует учитывать возможность отклонения стрелки прибора за пределы крайних точек шкалы (0 или

∞) вследствие неправильного выбора типа мегаомметра при проектировании сети.

Литература:

1. Захаров О.Г.Словарь-справочник по настройке судового электрооборудования. Л.: Судостроение, 1987, 216 с.

2. К вопросу об областях применения индукторных и безындукторных мегомметров//Алеева Л.М., Бабаев В.И., Иванов Е.А. и др.// Судовая электротехника и связь, 1972, вып. 54 С. 3

3. Контроль и измерение сопротивления изоляции и ёмкости судовых электрических сетей//Карпиловский Л.Н., Лебедев В.С. и др. Л.: 1979

4. Минин Г.П. Мегаомметр. М.: Энергия, 1966

52. Словарь-справочник судового электромонтажника. Л.: Судостроение, 1990, 392 с.

Мегаомметр. Виды и устройство.

Работа и применение. Особенности
Мегаомметр – специализированный прибор, предназначенный для выполнения замеров сопротивления. В отличие от омметра, данное устройство получило название вследствие особенностей функционального назначения устройства. «Мега» означает тысяча, а это значит, что прибор применяется с целью нахождения сопротивлений высоких значений. Поэтому устройство обеспечивает генерацию напряжений, благодаря которым и осуществляется измерение.
В большинстве случаев мегаомметр необходим для выяснения величин сопротивления в электроизоляции кабелей, электроцепей, трансформаторных установок, электродвигателей и других электрических установок. Изоляция представляет материал, который препятствует протеканию электротока в ненужном направлении. Необходимость проверки изоляции токопроводящих частей вызвана тем, чтобы не было короткого замыкания, возгорания, а также поражения людей электротоком.
Мегаомметр бывает двух основных видов, они различаются методом измерения, а также типом источника питания.
Аналоговые. Их часто именуют стрелочными устройствами. Главная их особенность в том, что в них встроена индивидуальная динамо-машина, которая запускается с помощью кругового движения рукоятки. Также предусмотрена шкала со стрелкой. Сопротивление измеряется благодаря магнитоэлектрическому действию. Стрелка крепится на оси, на которой также находится рамочная катушка, на которую действует магнитное поле постоянного магнита. Когда ток протекает по катушке, то наблюдается отклонение стрелки на некоторый угол. Величина угла зависит от напряжения и силы тока. Возможность подобного измерения определяется законом электромагнитной индукции.
К преимуществам стрелочного устройства относятся надежность и неприхотливость. В то же время прибор является морально устаревшим, ведь данный агрегат имеет существенные размеры и большую массу.

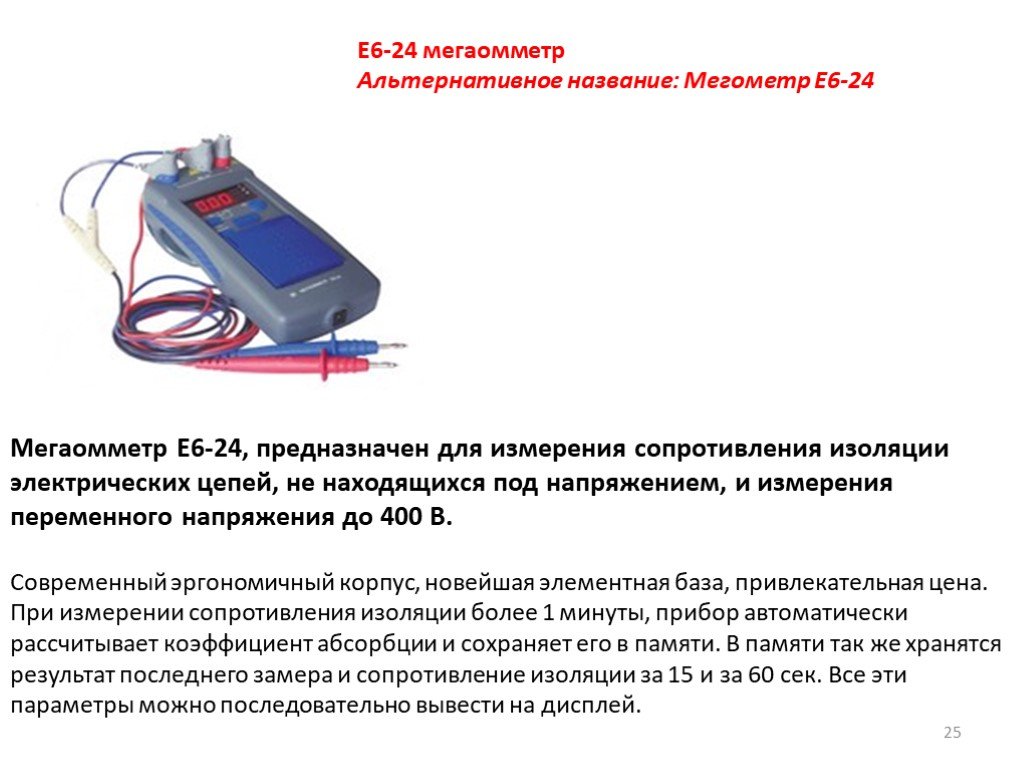

Цифровые. Данные измерители наиболее распространены. В них установлен мощный генератор импульсов, который работает с помощью полевых транзисторов. Подобные устройства оснащаются источником питания, они производят преобразование переменного тока в постоянный. В качестве источника тока может использоваться сеть либо аккумулятор. Измерение сопротивления осуществляется с помощью усилителя посредством сравнения падения напряжения в электроцепи с сопротивлением эталона.
Показатели отражаются на экране. В большинстве случаев предусмотрено сохранение результатов в памяти, дабы в дальнейшем была возможность сравнить данные. Электронное устройство имеет малый вес и небольшие габариты, благодаря чему можно выполнять разные электрические измерения. Но, чтобы работать с таким устройством, требуется достаточно высокая квалификация пользователя.
Кроме того, устройства отличаются друг от друга генерируемым напряжением и пределами измерений:
Рабочее напряжение достигает 500 Вольт и предела в 500 МОм;
1000 Вольт и предела в 1000 МОм.
2500 Вольт и предела в 2500 МОм.
Также устройства отличаются классом точности. Например, устройство М4100, которое пользуется значительной популярностью у профессионалов, функционирует с погрешностью максимум 1%. Ф4101 выделяется погрешностью не выше 2,5%. Данные показатели следует учитывать в особенности там, где нужна большая точность определения сопротивления. Подбирать средство для испытаний и тестирования электросистемы следует с учетом сопротивления и иных показателей.
Устройство
Мегаомметр
любого вида имеет следующие элементы:
В стрелочных устройствах напряжение создается динамомашиной, которая заключена в корпус. Динамомашина запускается благодаря пользователю, который крутит ручку устройства с установленной частотой. В большинстве случаев частота вращении должна составлять двум оборотам в секунду. Цифровые устройства питаются от электросети, но в то же время могут работать от батареек или аккумулятора. Функционирует устройство благодаря закону Ома, который определяет силу тока как отношение напряжения к сопротивлению. Устройство мерит электроток, протекающий между двумя включенными объектами, к примеру, жила-земля, 2 жилы и так далее. Измерения осуществляются эталонным напряжением, оно известно наперед. Мегаомметр, учитывая напряжение и ток, легко определяет сопротивление изоляционного слоя, которое измеряет.
В качестве источника постоянного напряжения выступает генератор постоянного тока. Чтобы менять пределы измерения, предусмотрен тумблер-переключатель, который дает возможность коммутировать разные резисторы. Благодаря этому можно менять режим работы и выходное напряжение.
Принцип действия
Каждый материал, который не проводит ток, имеет сопротивление изоляции. Со временем она устаревает, либо повреждается. При этом повреждения могут возникать внезапно, иногда их невозможно увидеть. Однако процесс может привести к выходу из строя применяемого оборудования, могут возникнуть замыкания и пожары. К тому же отсутствие изоляции может повлечь появлению на электрическом оборудовании напряжения, которое будет опасно для жизни человека.
Именно для таких измеренй применяется мегаомметр, он создает на измерительных выводах напряжение необходимой величины, чтобы измерить ток, который проходит по цепи. Изначально для генерации напряжений применялись электромеханические машины. Необходимо было вращать рукоятку, дабы генератор вырабатывал напряжение. Главное достоинство таких устройств в том, что им не нужна сеть либо батарея. Измерительная система здесь аналоговая, применяется стрелка, которая демонстрирует показания на шкале.
Также существуют электронные приборы и микропроцессорные устройства. Последние включают измерители тока и напряжения, жидкокристаллический дисплей, микроконтроллер, клавиатуру, источник питания, импульсный преобразователь напряжения. С клавиатуры задается значение испытательного напряжения, после чего генератор создает импульсы тока. Проводятся измерения, полученное значение применяется для вычисления измеряемого сопротивления. Устройство имеет несколько диапазонов измерений, которые переключаются автоматически с помощью изменения коэффициента передачи.
Активный выпрямитель выполняет преобразование переменного тока в постоянный. Напряжение постоянного тока при измерении сопротивления преобразуется в дискретную форму посредством преобразователя частоты напряжения, после чего оно направляется в микроконтроллер. В микроконтроллере происходит обработка команд, которые идут с клавиатуры. Далее идет управление генератором, автоматическим переключением диапазонов. Микроконтроллер вычисляет и запоминает значения измеряемых сопротивлений.
В большинстве случаев в устройстве применяется двухстрочный жидкокристаллический дисплей. Стандартные сервисные функции экрана включают индикатор разряда батареи и выключателя питания в случае отсутствия манипуляций. Корпус выполняется из прочного диэлектрического пластика, на панели спереди располагается клавиатура и индикатор гнезда, куда подключается измерительные щупы. На торце корпуса находится разъем, предназначенный для подключения адаптера. Питание устройства осуществляется от встроенного аккумулятора. Подзарядка батареи осуществляется от бытовой электрической сети в 220 вольт.
Применение
Мегаомметр
находит следующее применение:
Измерение изоляции электрических приборов, а также установок во время наладки и обслуживания в промышленных и лабораторных условиях.
Измерение сопротивления разъемов, изоляционных материалов, в том числе обмоток электромашин. В большинстве случаев устройство используется для проверки изоляции.
Измерение сопротивлений с целью проведения расчетов коэффициентов абсорбции, а также поляризации.
При работе мегаомметр создает напряжение, которое может быть опасным для пользователя. Поэтому следует проявлять осторожность. Для начала нужно обесточить оборудование или кабели, в которых нужно провести измерение сопротивления. В промышленности для работы с устройством допускаются только специалисты, которые имеют группу электробезопасности не меньше третьей. Во время измерения изоляции оборудования, к примеру, электрических двигателей, необходимо отключить их от сети. Затем цепи нужно заземлить. С этой целью к шине заземления подключается многожильный провод с хорошей изоляцией.
